5-9 ミラーとレンズの酸化または破損

テスト項目 :

1. ミラーとレンズに酸化や破損がないか確認します :

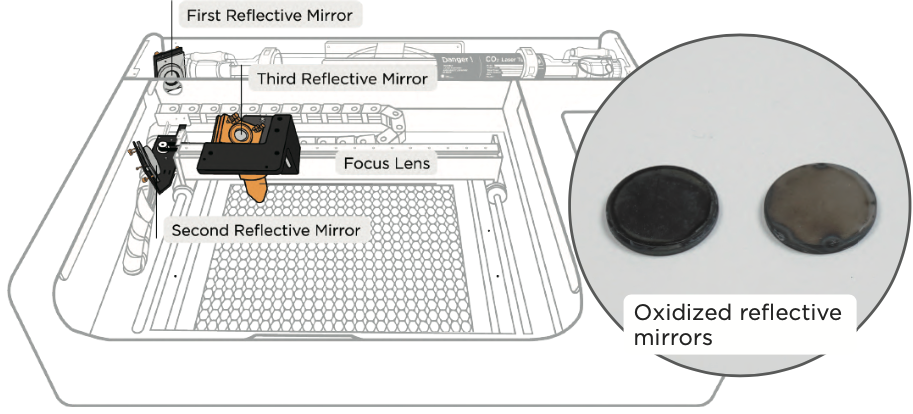

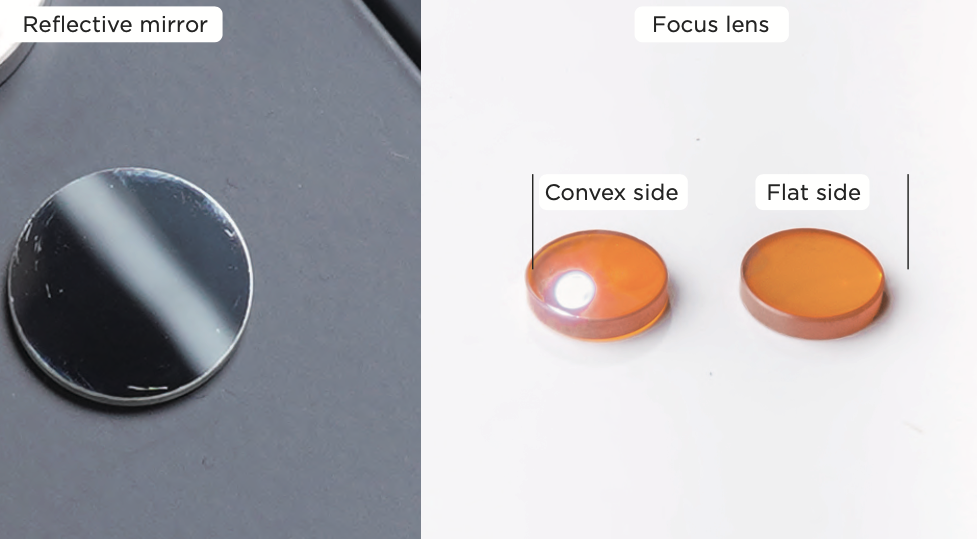

第1反射ミラーと第2反射ミラーの表面に黒点、白点などがある場合、または深い傷がある場合、汚れが除去できない場合は、【メンテナンス】ミラーとレンズのクリーニング、または集光レンズが外力で変形または破損している場合は、ミラーとレンズを交換する必要があります。

交換手順 :

第1反射ミラー :

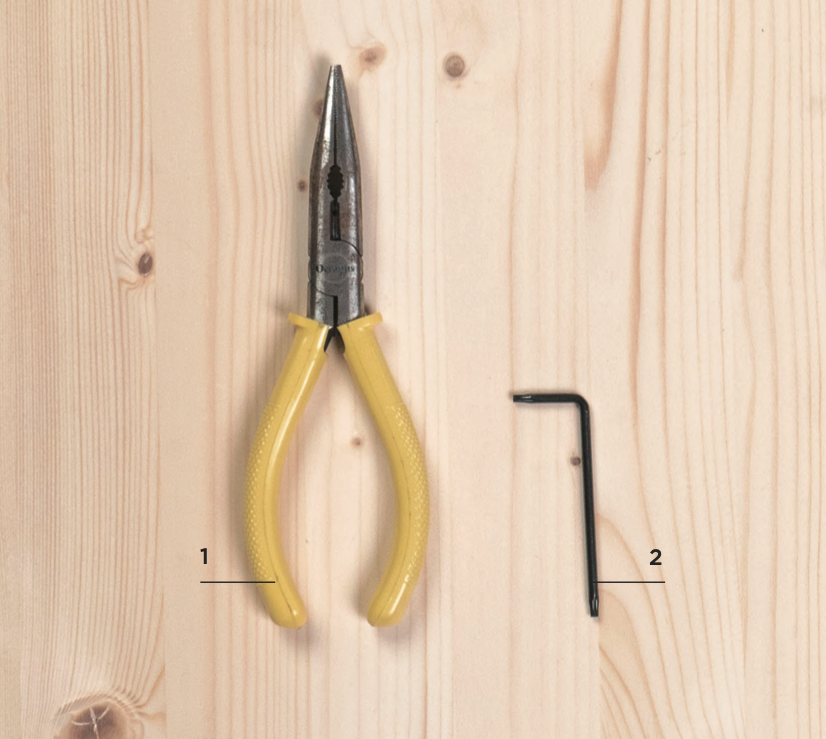

a. 背面カバーを開きます: トルクスドライバーを使用して、背面カバーの6本のネジを外し、背面カバーを取り外します。【メンテナンス】光路調整  >

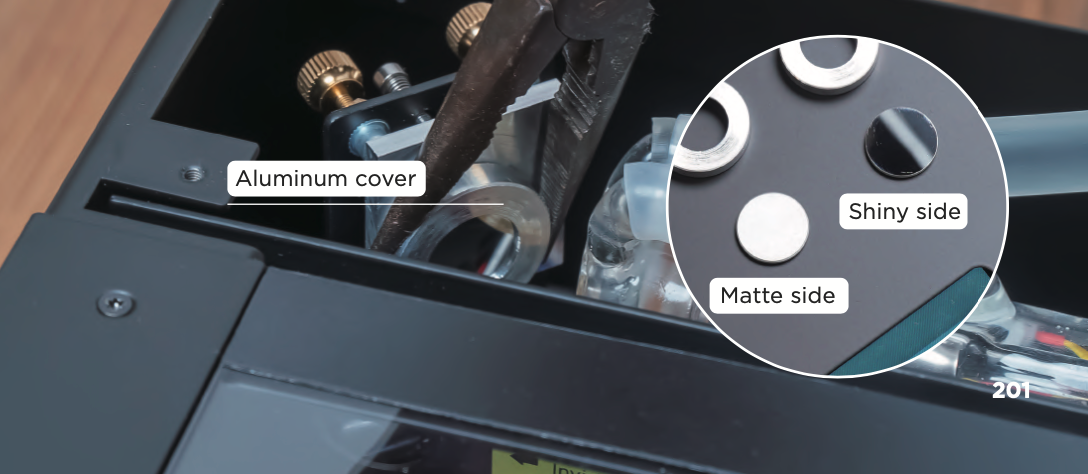

b. アルミカバーを緩めます: ミラーを固定しているアルミカバーを緩めます（ミラーに面して反時計回りに回します）。回らない場合は、ラジオペンチでアルミフレームを挟んでもう一度回します >

c. ミラーを交換します: 古いミラーを取り出します > 新しいミラーをマット面がミラーホルダーに向くように置きます（レーザービームは光沢面に当たります）>
d. アルミカバーを締め付けます: アルミカバーをミラーホルダーに再度締め付けます。
