説明

レーザーが出力されない原因は複雑です。レーザー管の劣化、レーザー電源(Laser PSU)の故障、システム障害などが考えられます。

以下の手順に従って、問題のトラブルシューティングを行ってください。

考えられる原因

システムの障害 (ファームウェアの再更新、工場出荷時の状態へのリセット、SDカードの再フラッシュ)
光学パス(OPA)のズレ
ソフトウェアでのパワー率と速度の設定ミス
レーザー管の劣化
レーザー電源(Laser PSU)の故障
ドアセンサーの故障 (可能性は低い)

必要な工具

T8トルクスドライバー
両面テープ
ペンまたは鉛筆 (オプション - テスト結果による)
マグネット x2 (オプション)
ゴム手袋 (オプション - テスト結果による)

ステップ1

以下の動画を確認し、お使いの機械の症状と似ているかどうかを判断してください。
(Beamboxの動作中にレーザー出力がなく、大きなパチパチ音がする場合は、
チューブが破損していることを示しています。)

結果と次の行動を決定してください:

はい、私の機械には同様の症状や音があります >> 機械の使用を中止し、カスタマーサービスに連絡してください
- 考えられる原因: レーザーチューブが破損しており、交換が必要です。

いいえ、私のマシンにはひび割れ音はありません >> ステップ 2

ステップ 2

ソフトウェアで電力率と速度設定が正しいことを確認してください。

Step

結果と次の行動を決定してください:

はい、設定は正しいです >> ステップ 2.1

いいえ、設定は正しくありません >> 設定を変更してください >>
設定を変更した後、問題が解決しない場合は、ステップ 2.1

ステップ 2.1

電力率設定を2倍にし、タスクを開始して、レーザーが出力されるかどうかを確認してください。
(例えば、元の電力率が15%の場合は、30%に上げてタスクを開始してください。)

結果と次の行動を決定してください:

はい、レーザーが出力されます >> マシンはまだ動作可能です
- 提案: チューブが完全に劣化するまで、すべてのタスクで電力率を上げ、速度を下げてください
- 考えられる原因: レーザーチューブがわずかに劣化しています

いいえ、レーザーは出力されません >> ステップ 3

ステップ 3

マシンの電源を切ってください。
背面のふたを開け、第1ミラーに新しい両面テープを貼ってください。

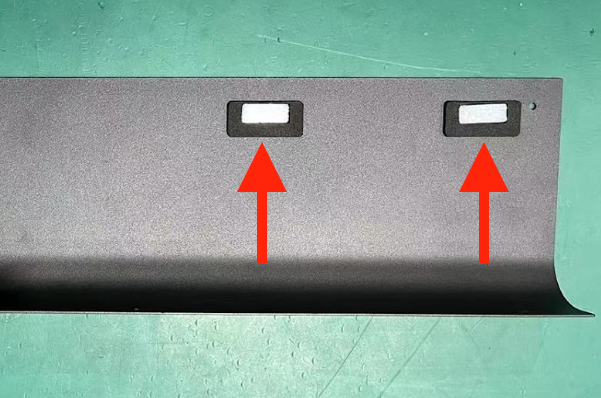

マシンの背面カバーに2つのマグネットがある場合は、カバーを元に戻す必要があります。
テープを貼った後、 ステップ 3.1.

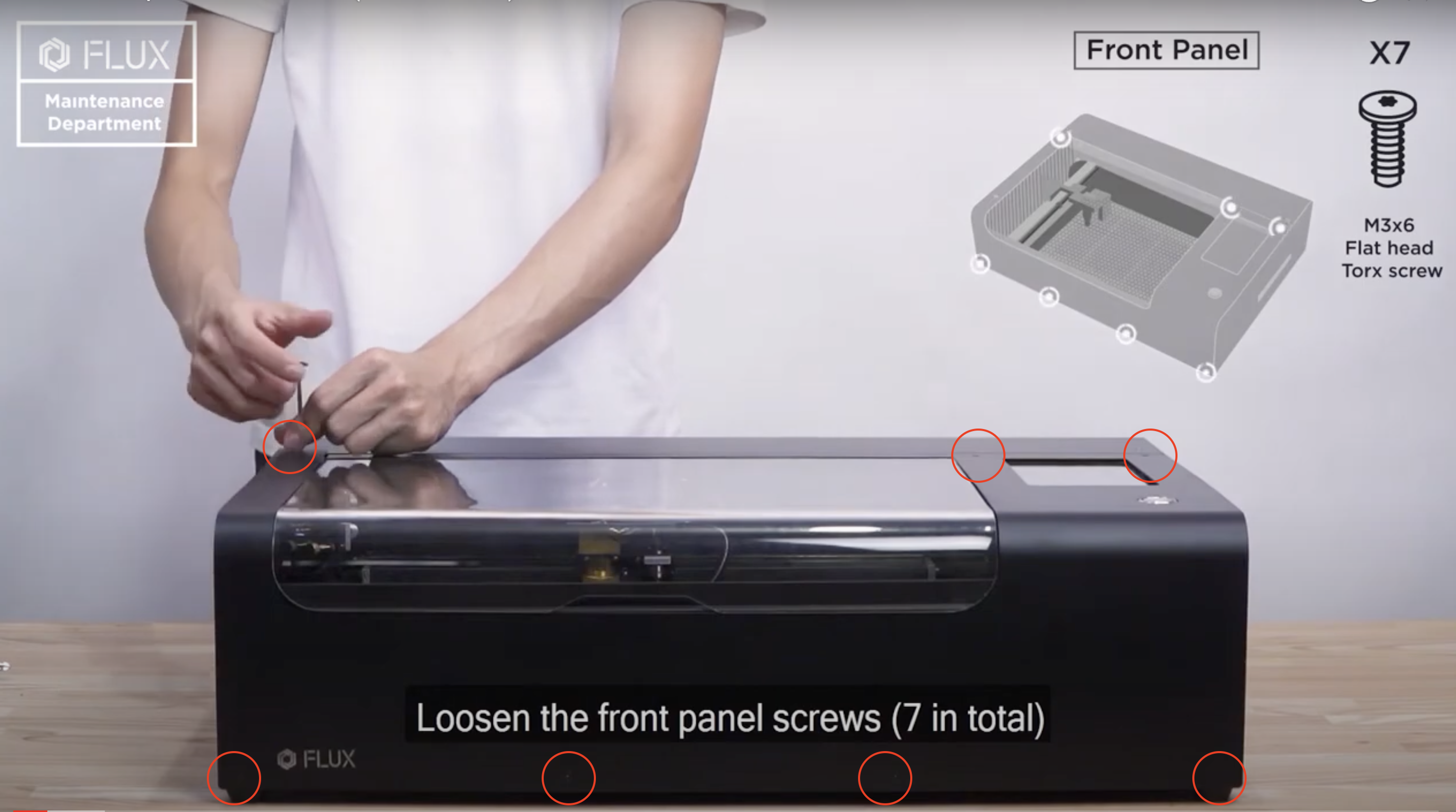

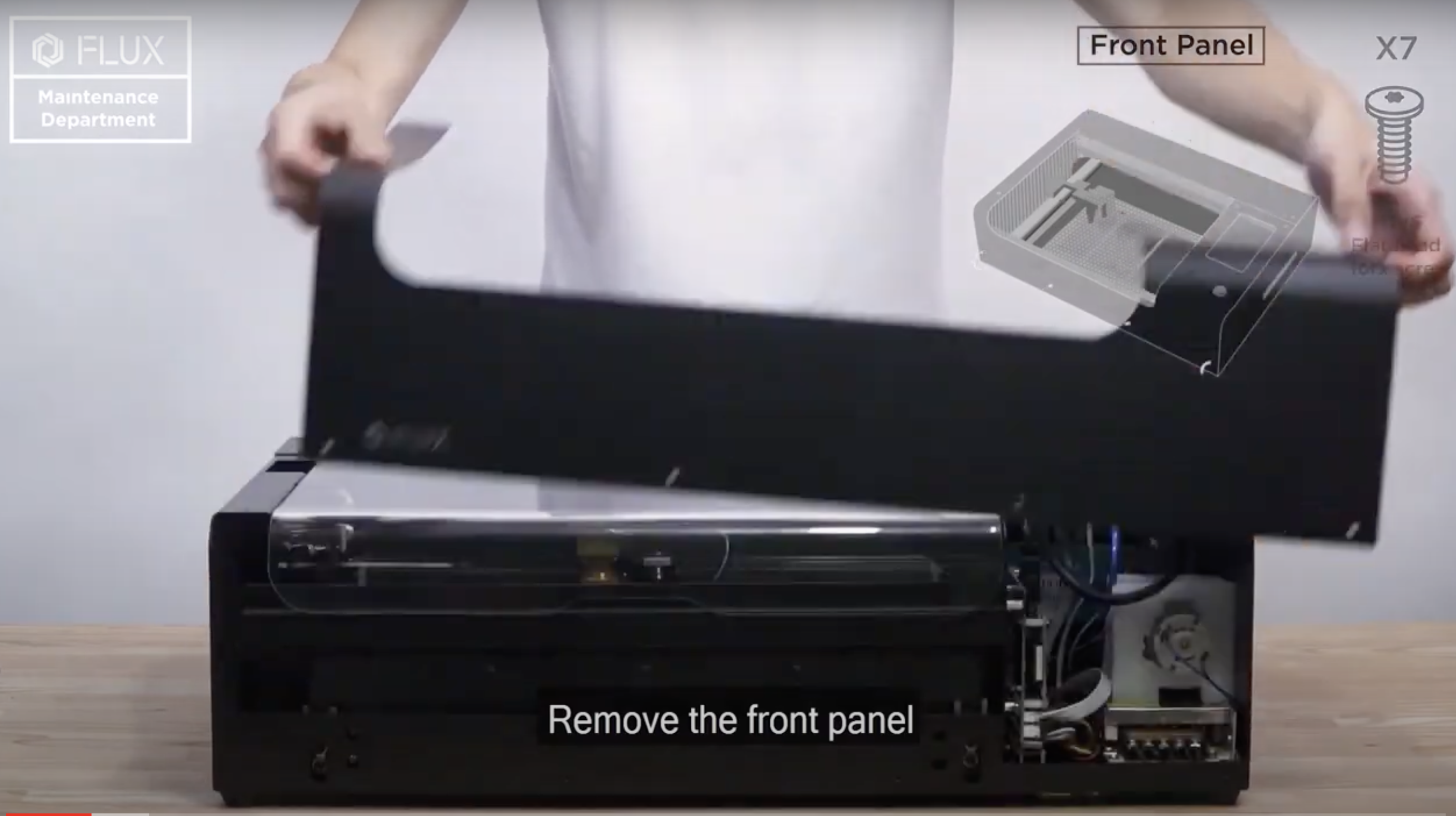

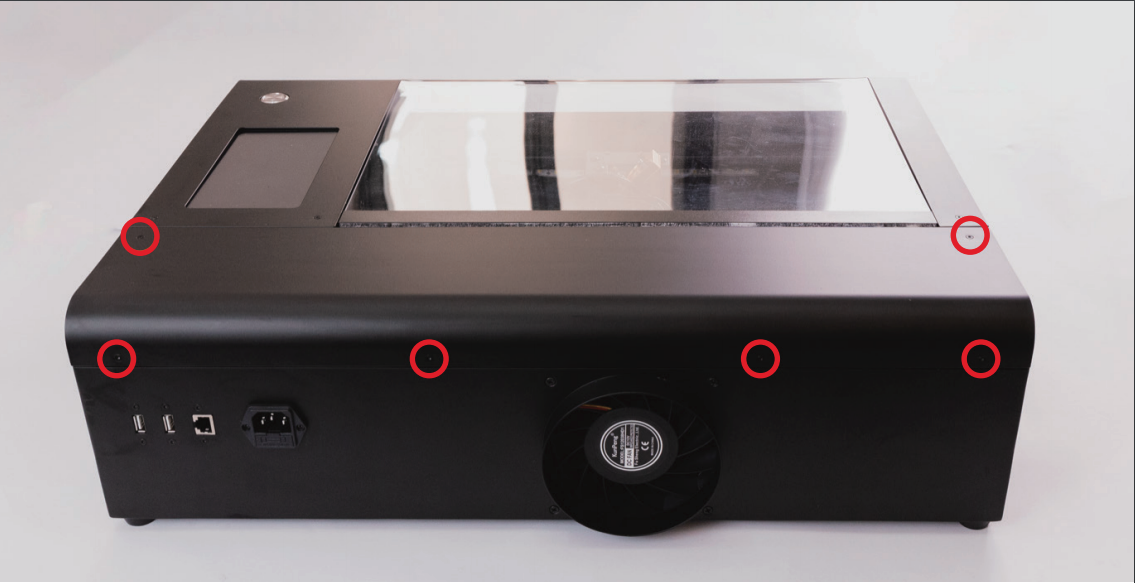

機械の背面にあるネジを T8 ドライバーで外すと、背面カバーを取り外すことができます。

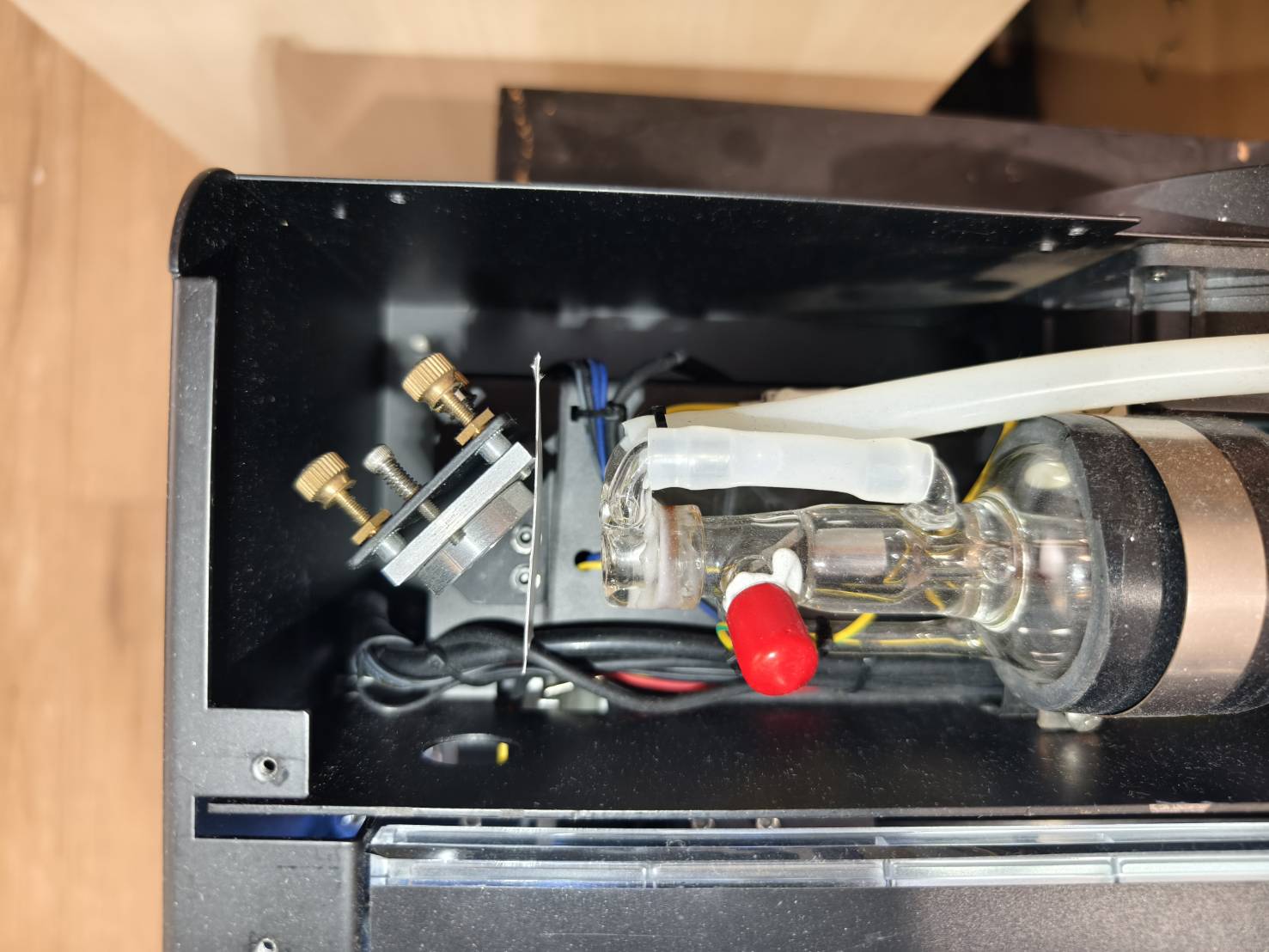

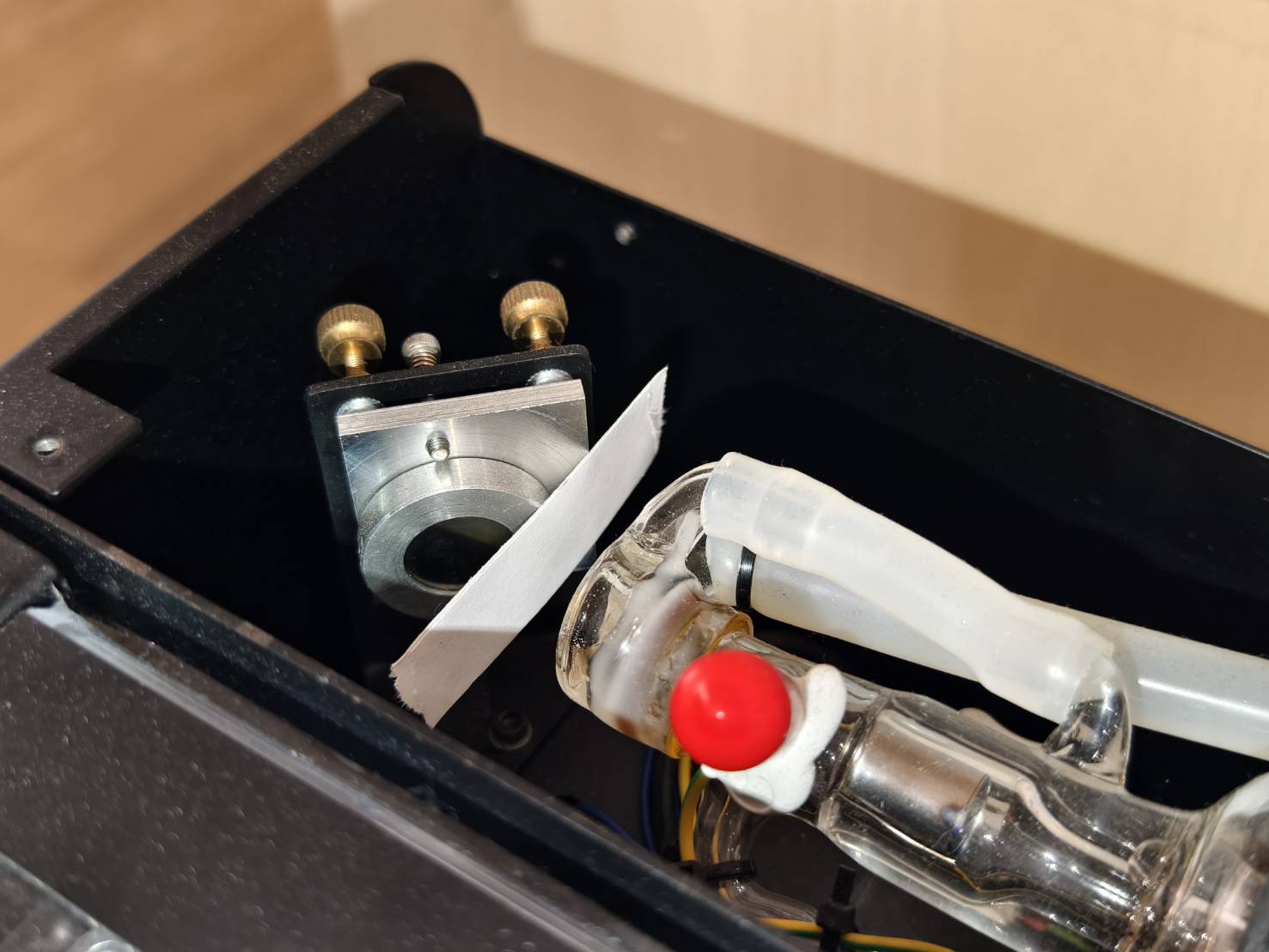

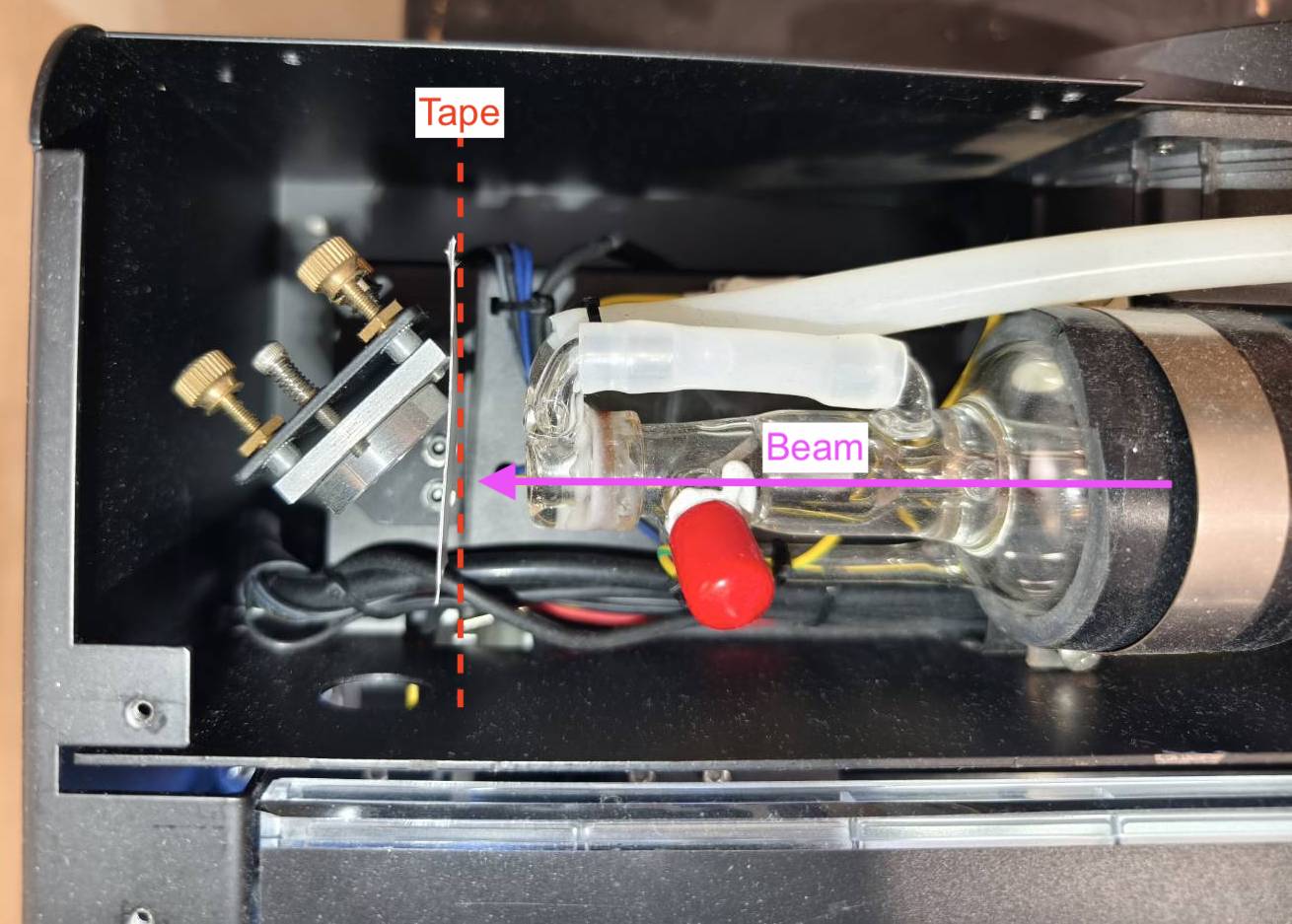

ミラーにテープを貼り付け、ビームに対して90度の角度になるようにします。
機械の背面カバーに2つの磁石がある場合、テープを貼り付けた後、ドアが閉じていることを機械が検知できるように背面カバーを元に戻す必要があります。これにより、パルスを発生させることができます。
（ドアクローズアイコンが閉じられる限り、ネジを締める必要はありません。）

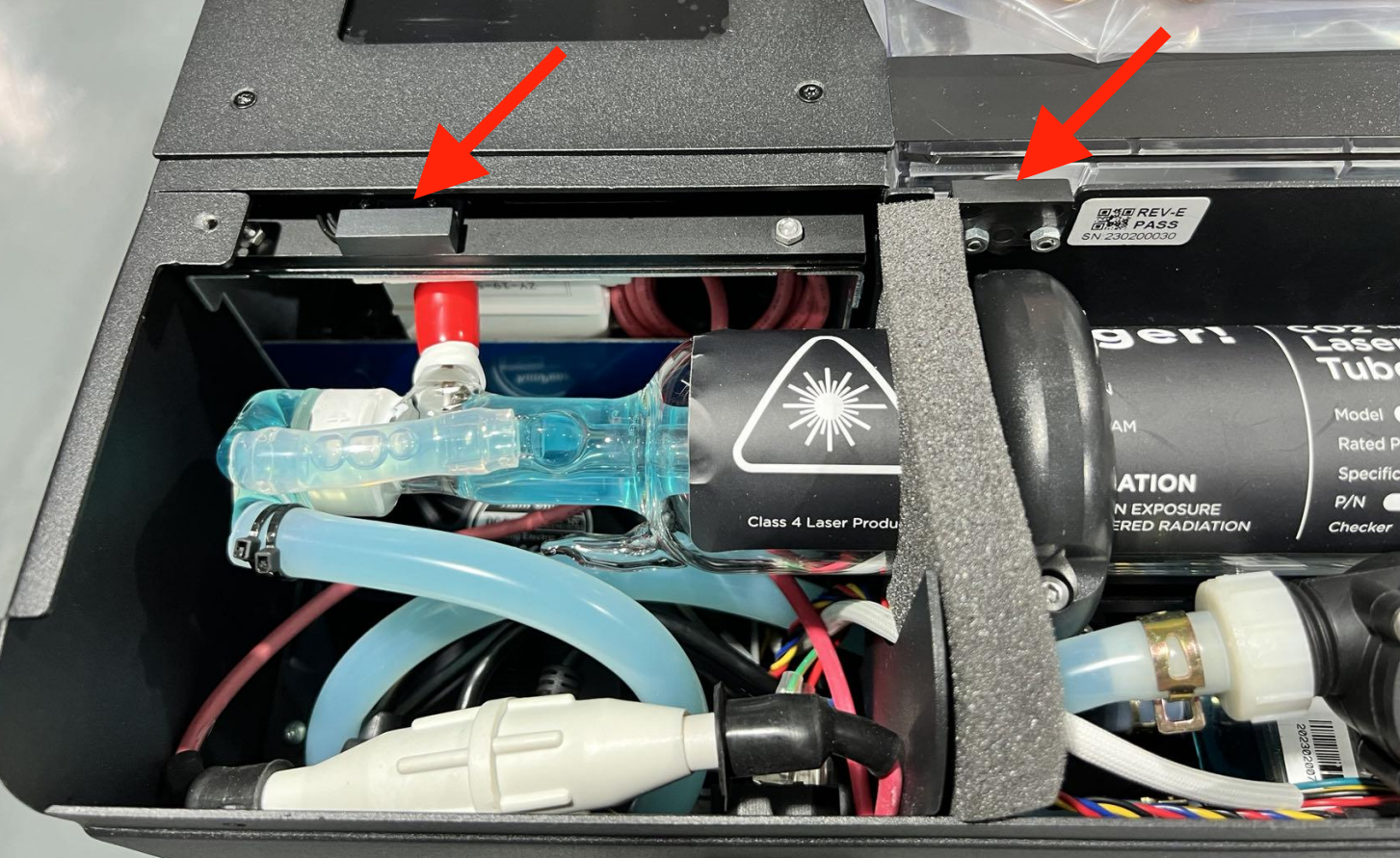

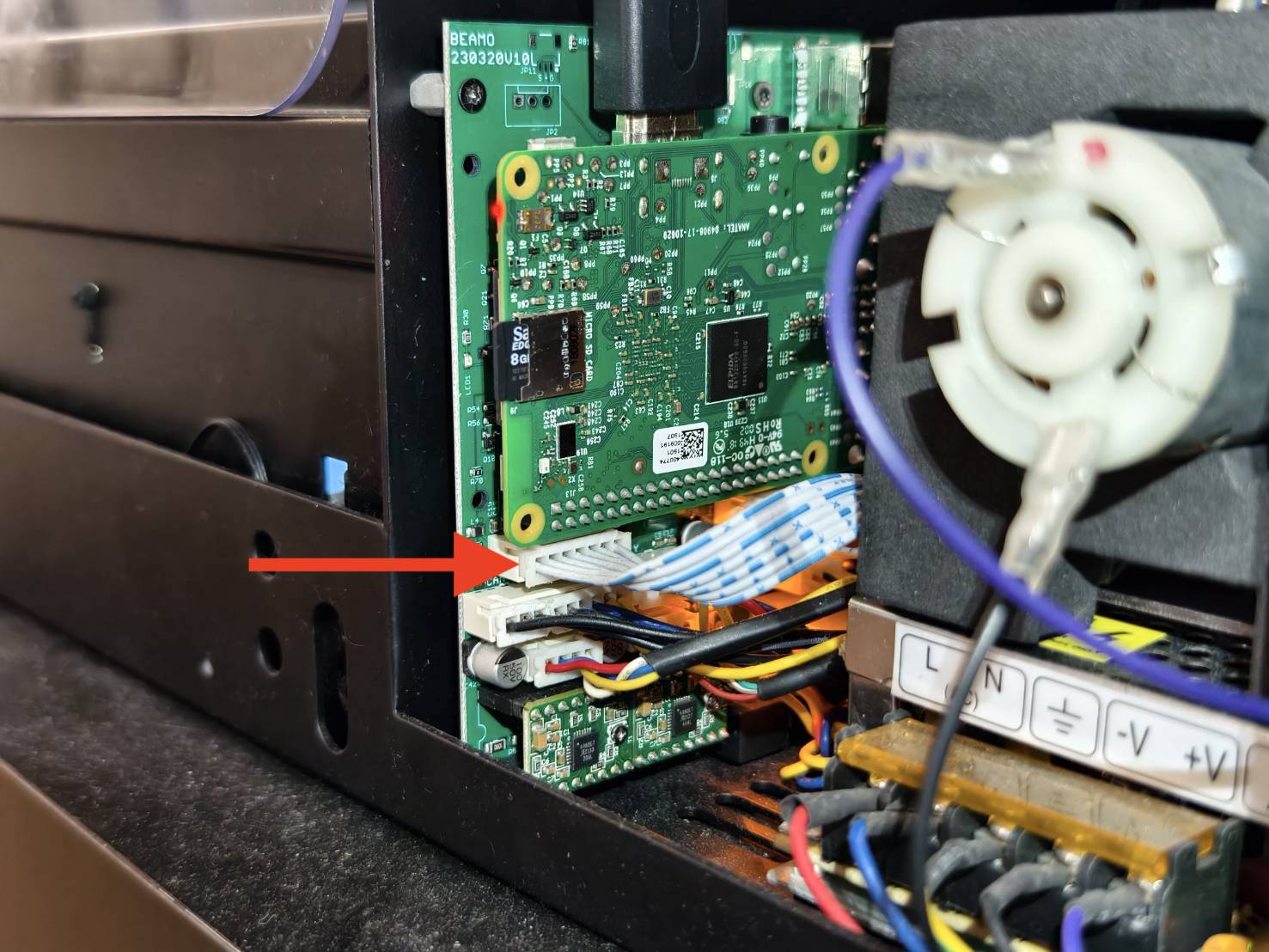

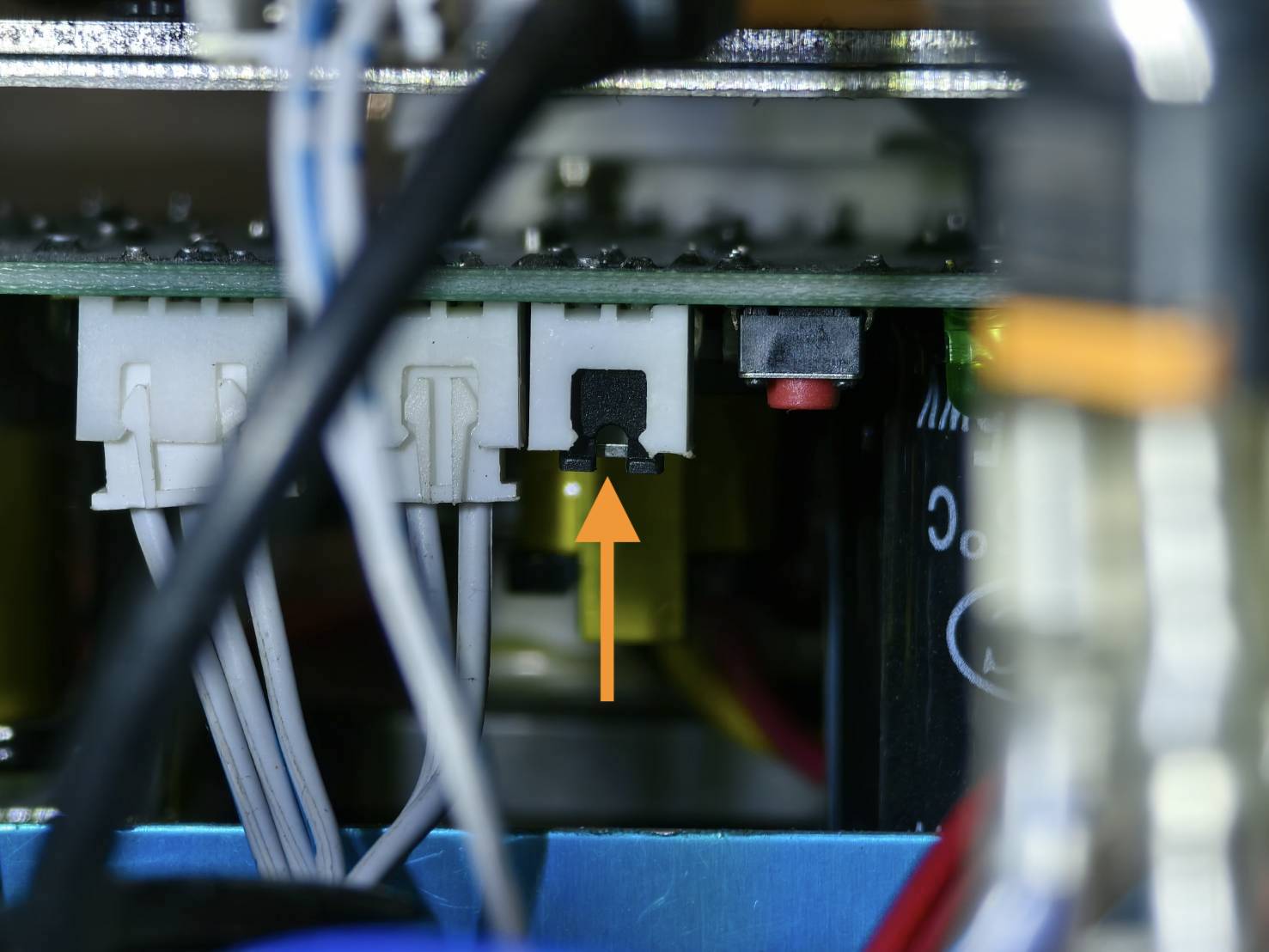

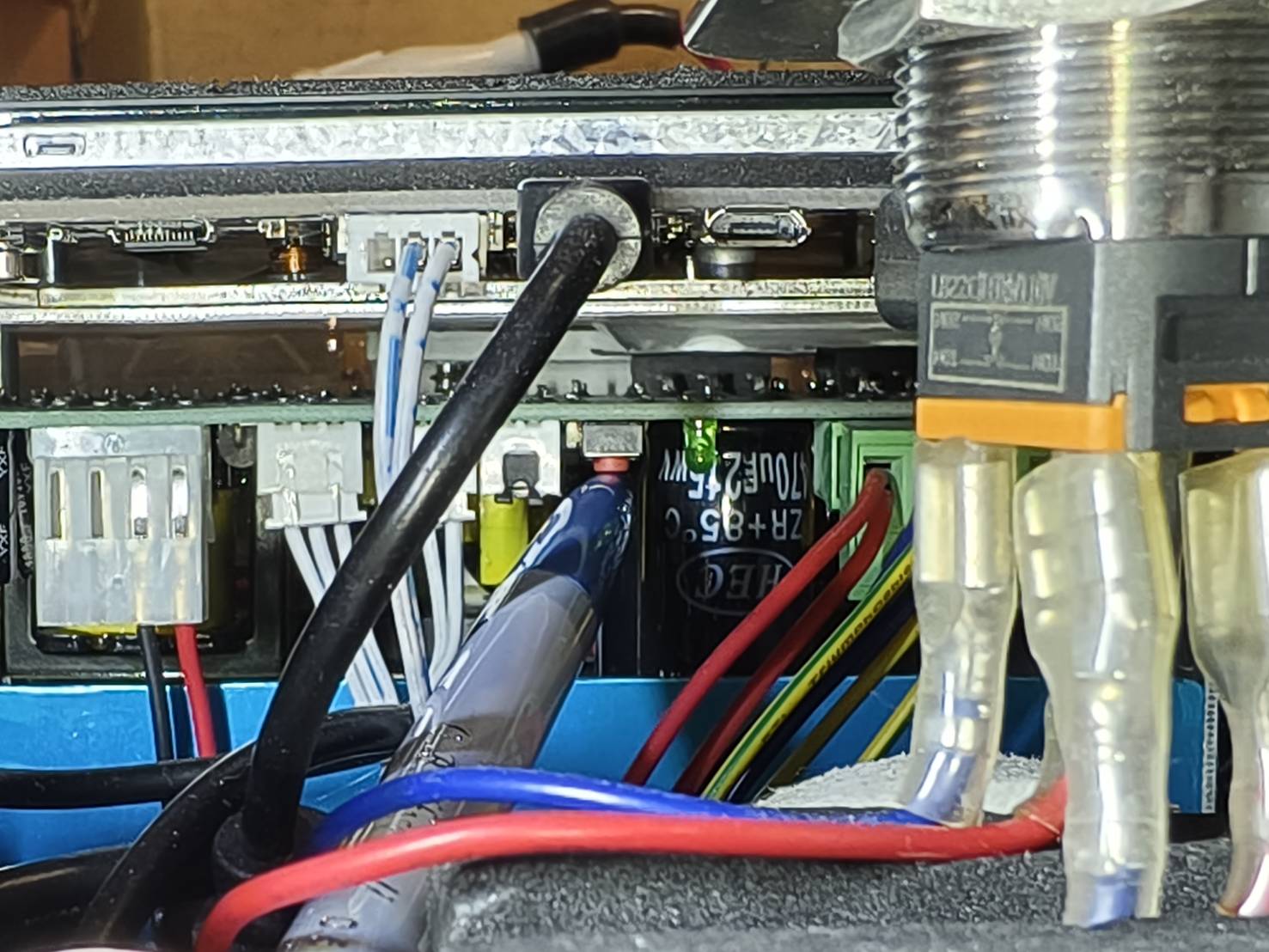

以下の図に示すセンサーに2つの磁石を置いて、ドアを閉じることもできます。

ステップ 3.1

5回のパルスを発生させ、テープに焼け跡があるかどうかを確認します。
（テープの結果を判断するには、例を参照してください。）

A. 機械の電源を入れます。
B. 蓋を閉めます。
C. メンテナンスモードに入り、ホーミング処理が完了するまで待ちます。

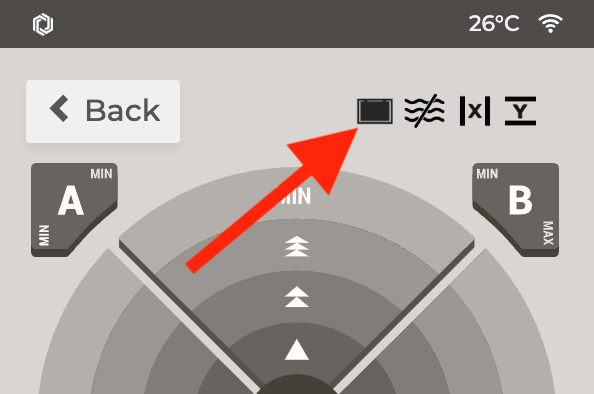

（ドアアイコンが閉じていることを確認してください。閉じていないとパルスを発生させることができません。）

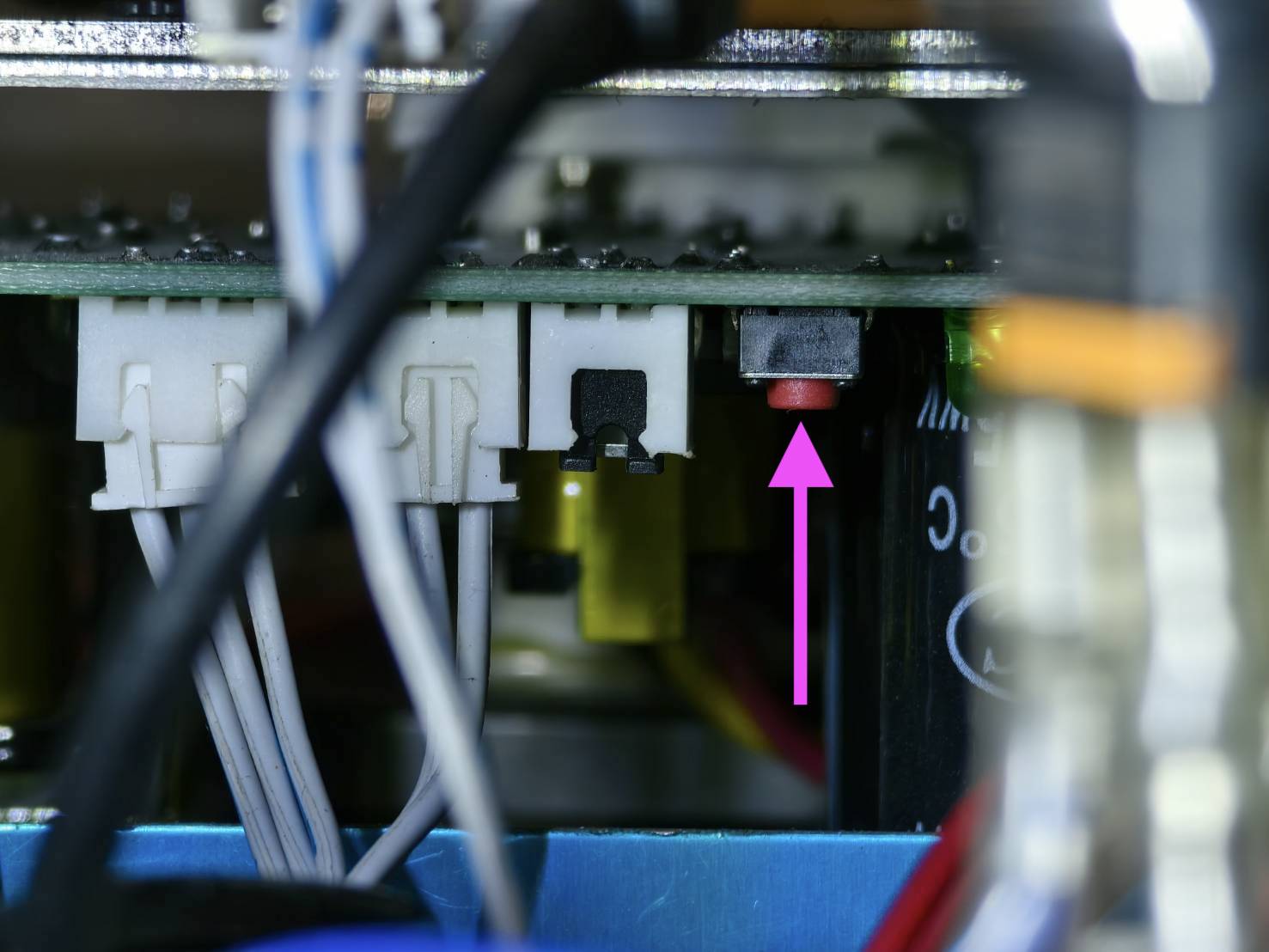

D. パルスボタンを見つけます。
E. 1回押す = 1パルス、2回押す = 2パルス、というように続きます。
F. テープを確認します
⚠︎ ドアの蓋が閉まっている状態で、必ずパルスを発生させてください。
