ループ補正

ループ補正とは何ですか？

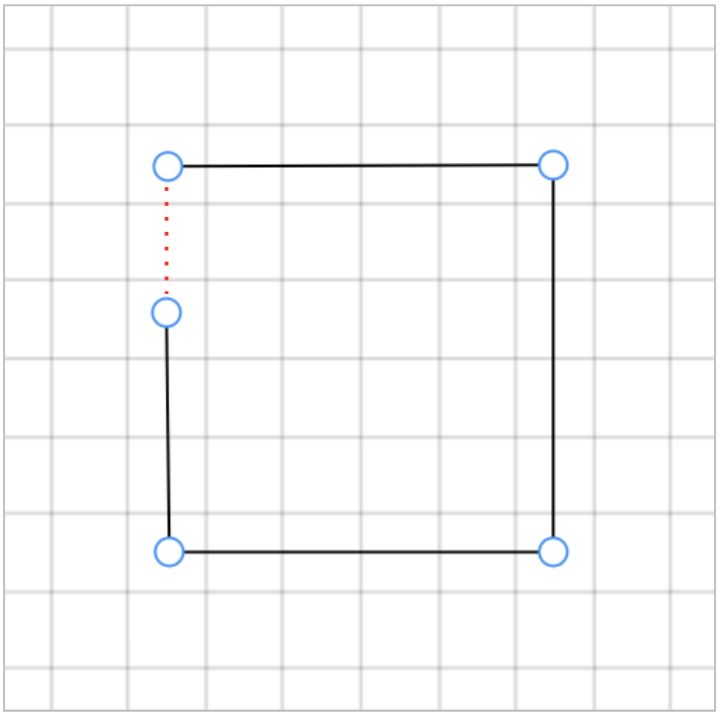

• ループ補正機能は、開始点と終了点の間の距離（図の赤い点線で示されている）を計算して、開いたパスまたは閉じたパスを定義します。距離がループ補正設定値よりも小さい場合、開いたパスは閉じたパスと判断されます。Beam Studioのデフォルト値は0.00 mmに設定されています。


オープンパスとループパスとは何ですか？

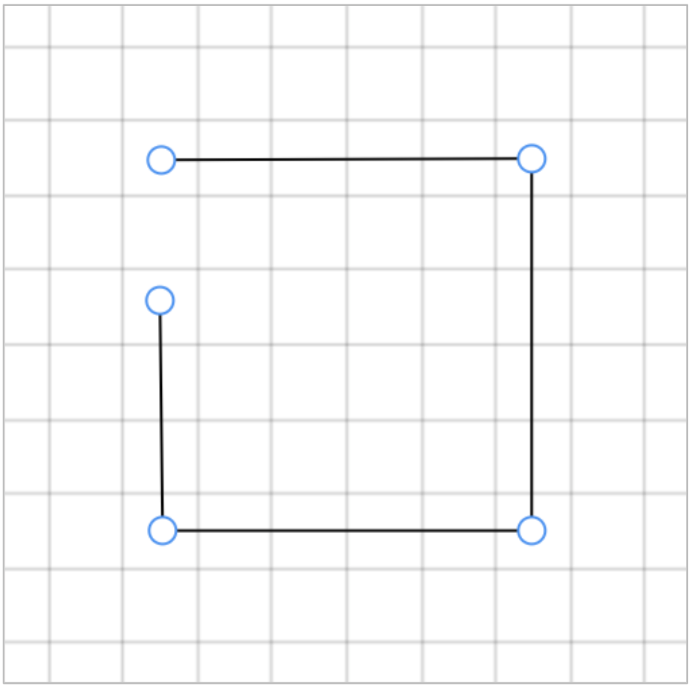

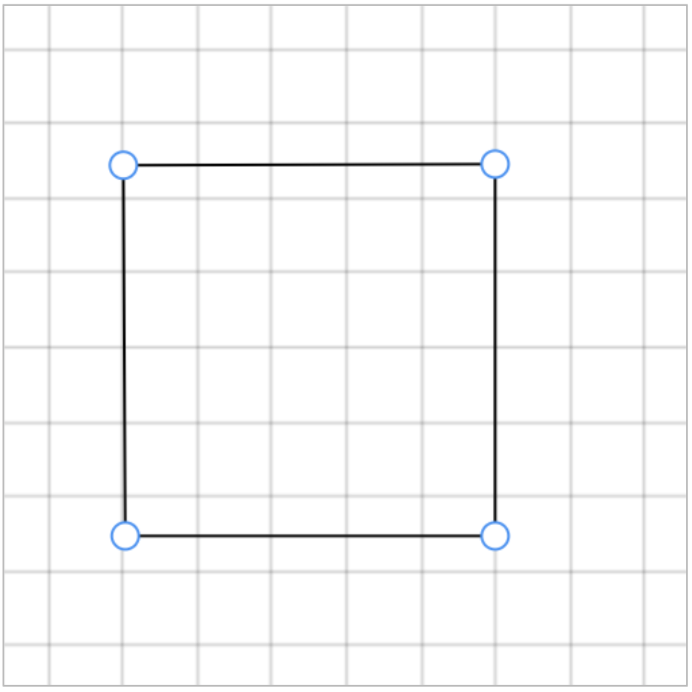

• パスは閉じることができます。つまり、開始点と終了点がありません。また、図に示すように、明確な開始点と終了点がある開いたパスにすることもできます。

オープンパス	ループパス

ループ補正の目的

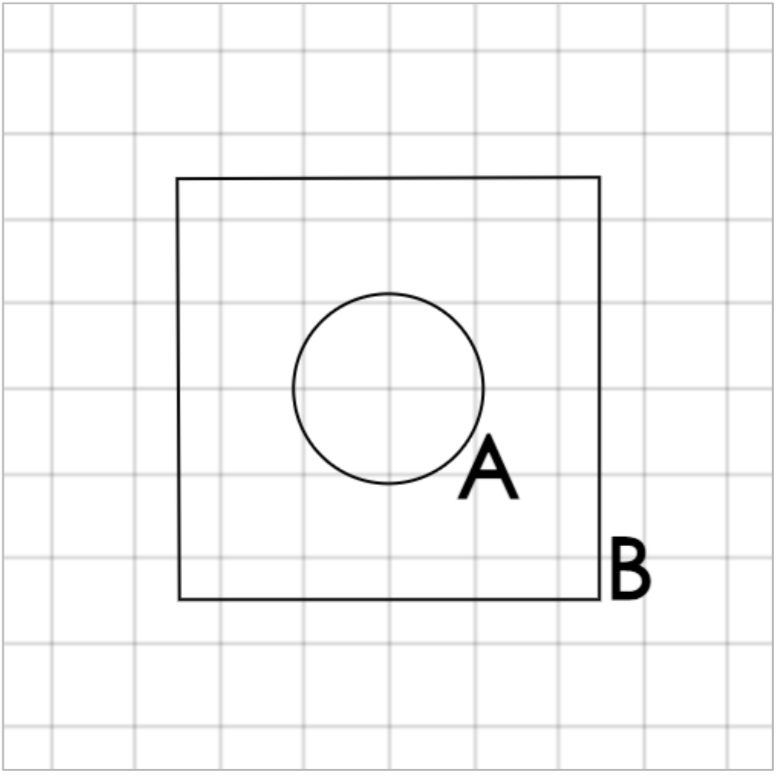

• Beam Studioは、ループパスの場合、外側のパスより先に内側のパスをカットします。右下の図に示すように、まずAをカットし、次にBをカットします。これは誤ったカット順序を防ぐためです。順序が間違っていると、材料が落下し、対象物にフォーカスが合わなくなる可能性があります。
• 「ループ補正」の目的は、指定された許容値に基づいて、オープンパスオブジェクトをループパスオブジェクトに変換することです。

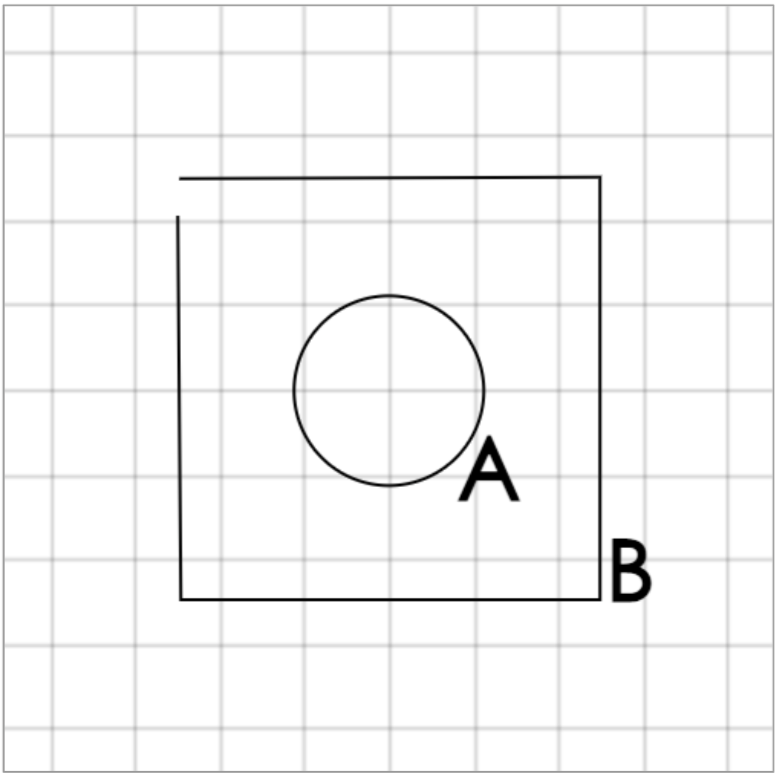

• 図に示すように、「ループ補正」の値を設定しない場合、Beam Studioがカット順序を決定する際に、パスAよりも先にパスBをカットしてしまう可能性が高くなります。パスBの開口部が小さすぎるため、物理的な条件により、カット後に材料が先に落下しやすくなります。

オープンパス	ループパス

• したがって、図Bのようなカットファイルがある場合は、「ループ補正」を設定することをお勧めします。Beam StudioがパスAをカットしてから、パスBをカットするようにします。

注意： 「ループ補正」機能は、開いたパスのギャップを埋めることはできません。
