3-2 곡면 조각

적용 가능한 재료

목재, 무광 아크릴, 직물 및 기타 비반사 불투명 소재에 사용할 수 있습니다.

유리나 광택 아크릴과 같은 반사 및 투명 소재는 적색광의 가시성이 낮아 초점 맞추기가 어려워 초점 결과에 영향을 줄 수 있습니다.

곡면 각인의 제한 사항

1. 물체 높이 차이

• 4mm 초점 거리 사용 시 물체의 높이 차이는 1.8cm 미만이어야 합니다.
• 16mm 초점 거리를 사용할 때 물체의 높이 차이는 3cm 미만이어야 합니다.

• 더 깊은 물체를 각인하려면 16mm 초점 거리 모드를 사용하는 것이 좋습니다. (16mm 초점 거리 전환 가이드.)

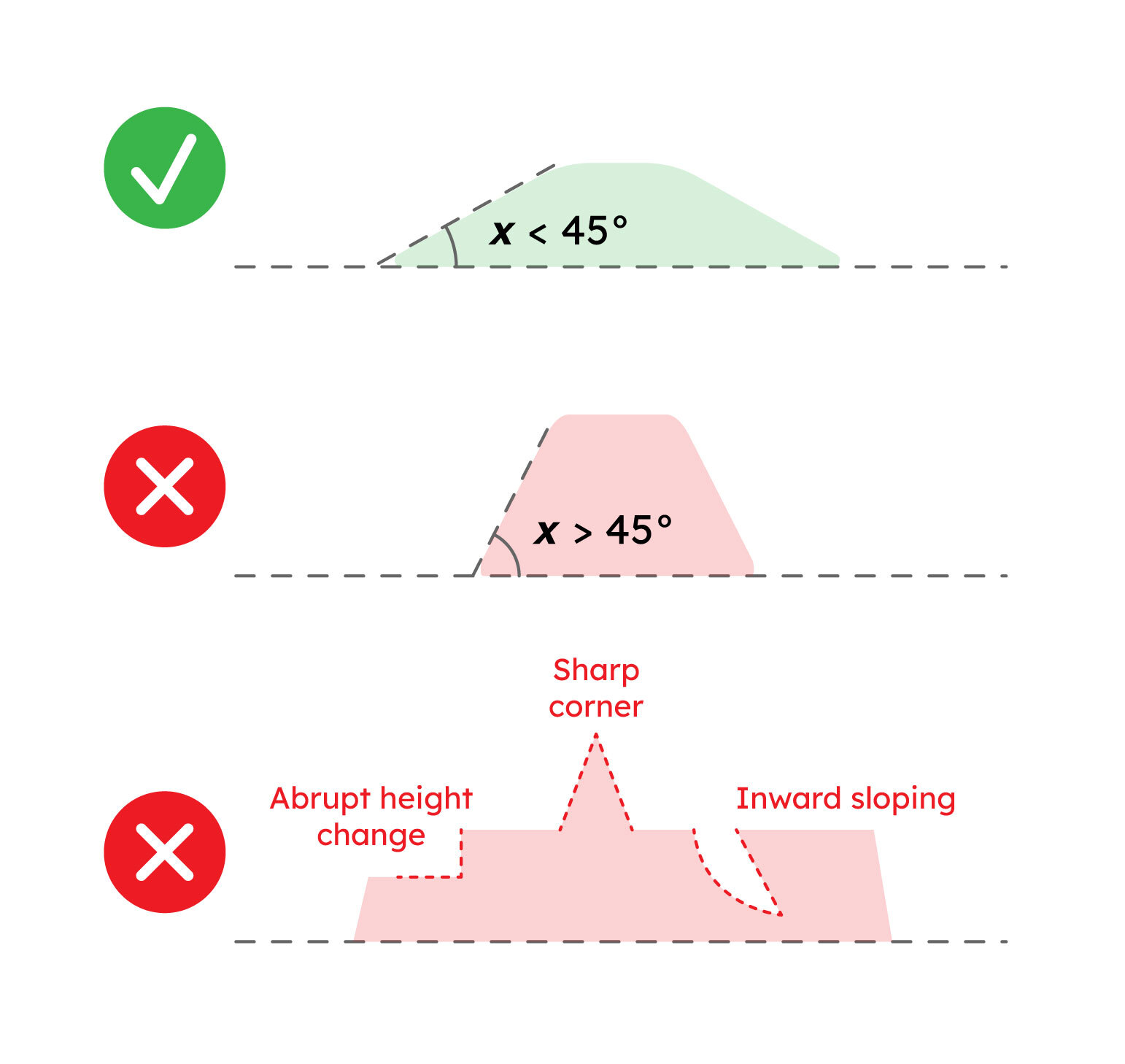

2. 물체 기울기 각도

물체의 기울기 각도는 45° 미만이어야 합니다.

급격한 경사면은 피해주세요.

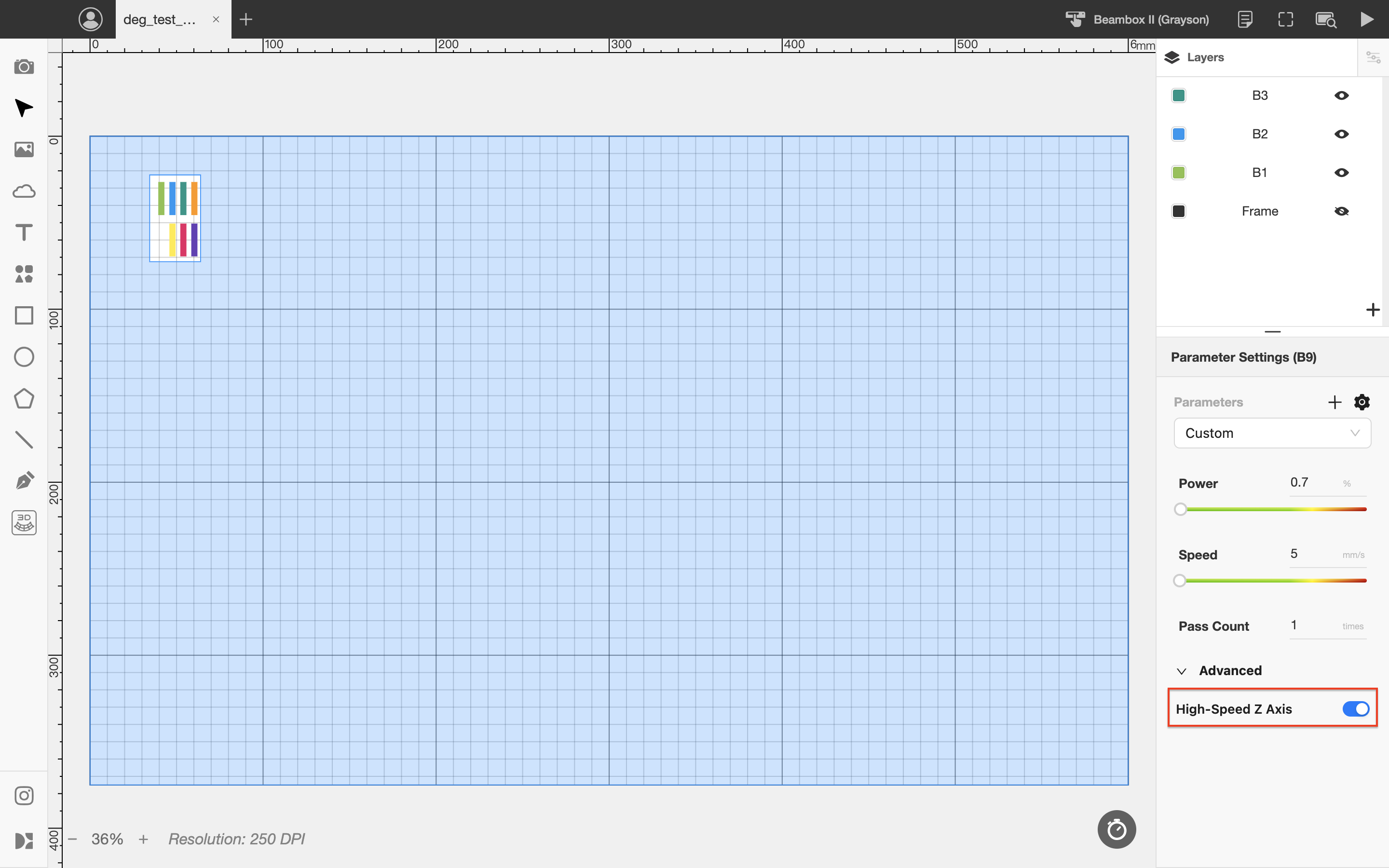

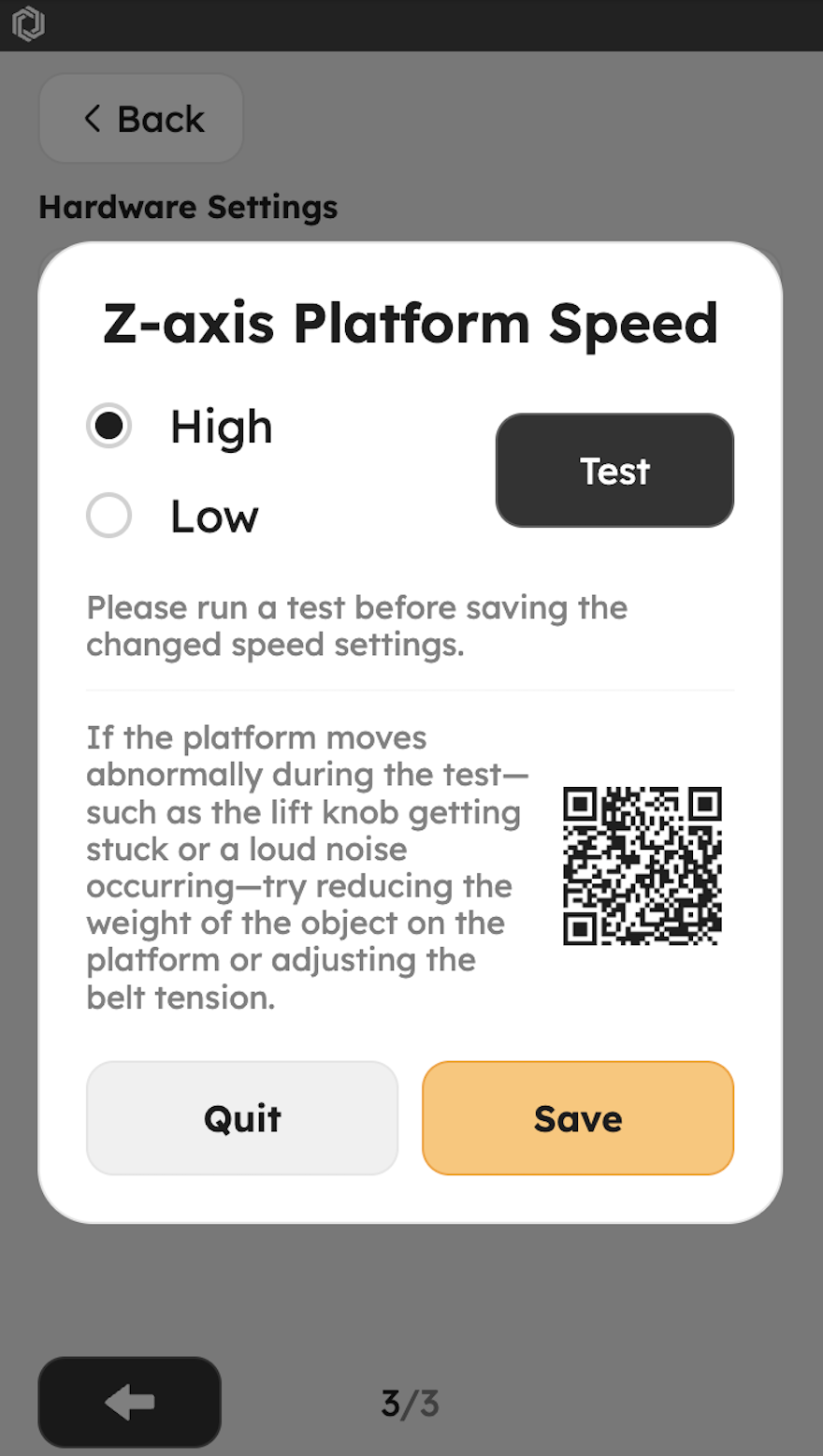

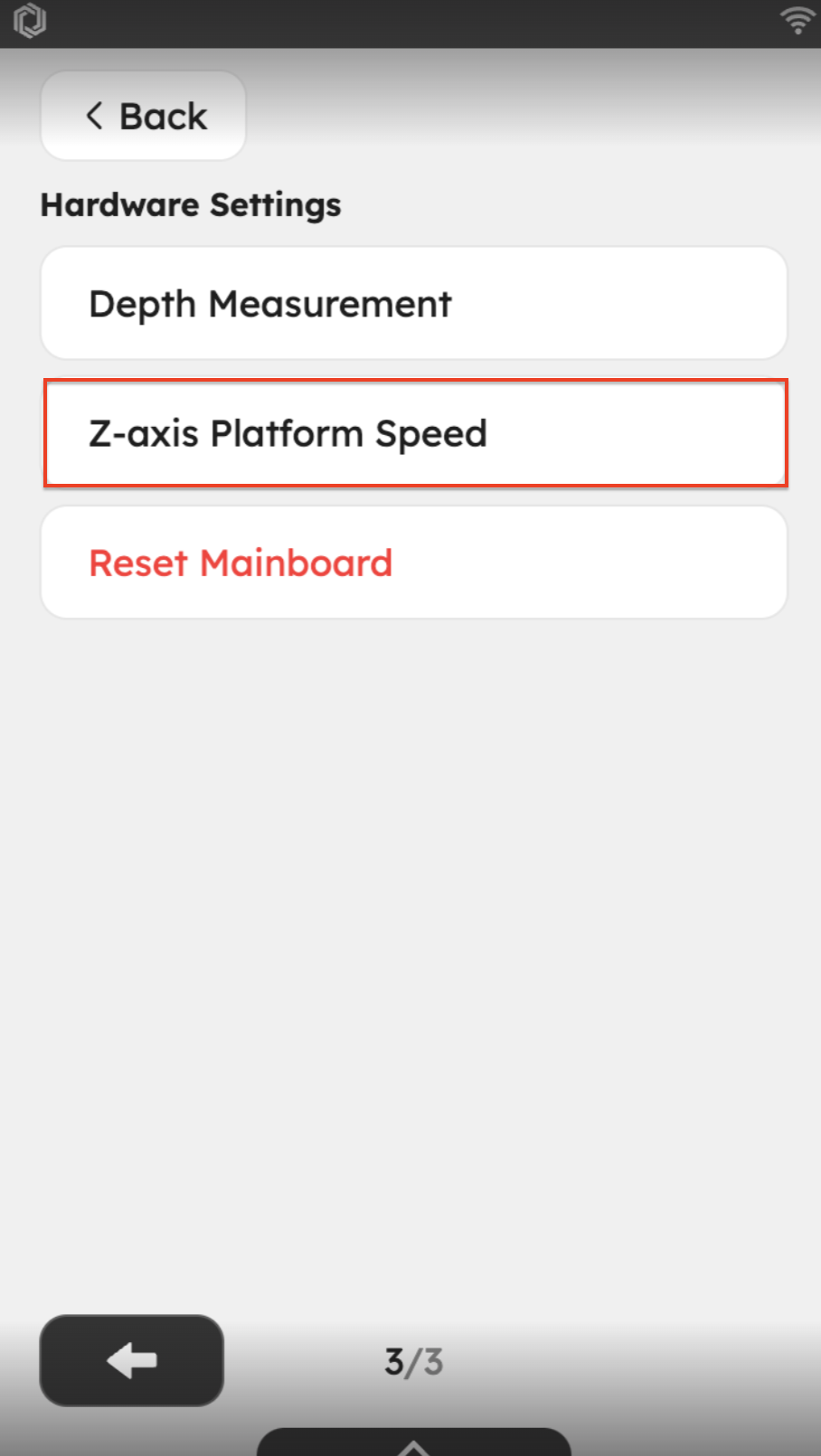

3 고속 Z축 (v2.5.0에서 추가)

고속 Z축은 Z축 이동을 가속화하기 위해 설계된 옵션입니다. 활성화하면 더 높은 속도 매개변수를 허용하여 전체 곡면 각인 시간을 크게 단축할 수 있습니다. 그러나 고속에서의 가속 및 감속 조정으로 인해 각인 깊이나 수평 줄무늬가 일관되지 않을 수 있습니다.

따라서 고속 Z축을 사용할 때는 최종 각인 전에 반드시 테스트를 수행하는 것이 좋습니다.

4. 각인 속도 및 권장 매개변수

곡면 각인 작업의 최대 속도는 50mm/s로 제한됩니다.
권장 매개변수는 다음과 같습니다:

5. "현재 위치" 사용 권장하지 않음

곡면 각인 시 측정된 초점 값이 정확한 상대 좌표와 일치해야 불량 각인이나 가공물과의 충돌을 방지할 수 있습니다. 따라서 "현재 위치" 각인 사용은 권장하지 않습니다.

반드시 사용해야 할 경우, 레이저 헤드가 레이저 경로의 시작점에 정확히 위치해 있는지 확인하십시오.

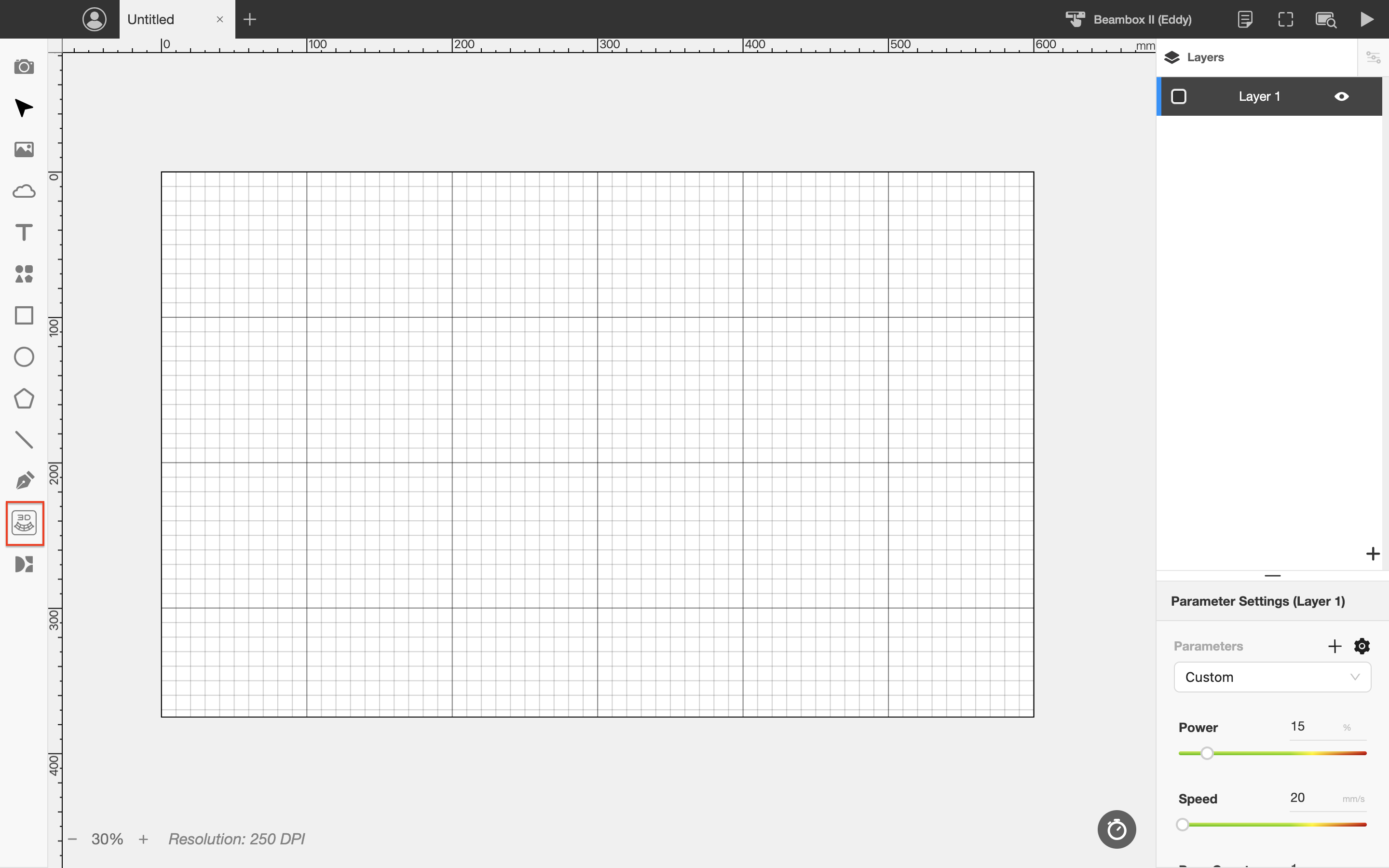

1. 곡면 각인 아이콘을 클릭하여 곡면 각인 모드로 진입합니다.

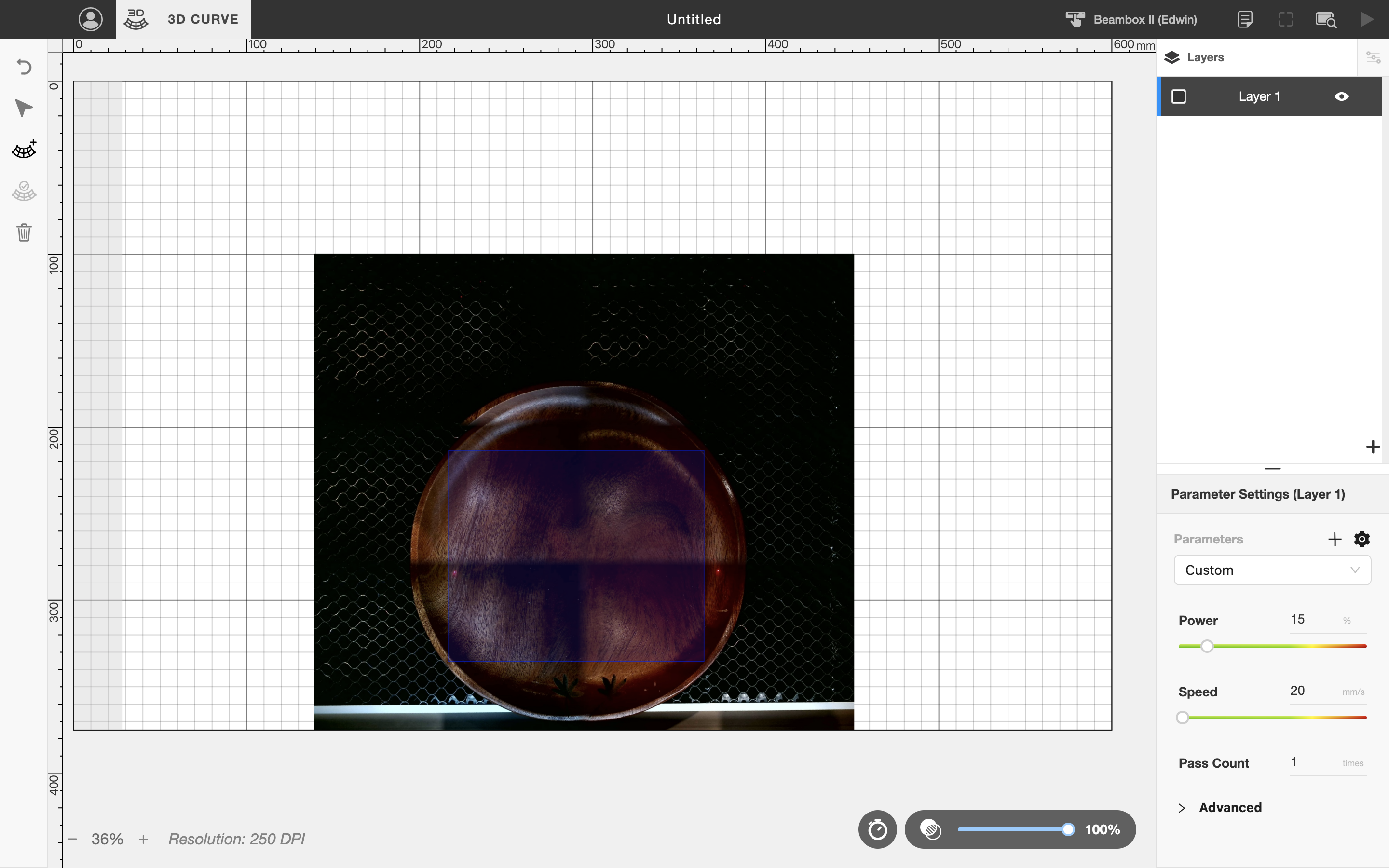

2. 각인할 영역 선택

   16mm 초점 거리 모드로 이미지를 캡처할 때 위치 오차가 크므로, 4mm 초점 거리 모드 사용을 권장합니다. 또는 프레임 미리보기를 사용하여 곡면 각인 위치를 추정할 수 있습니다.

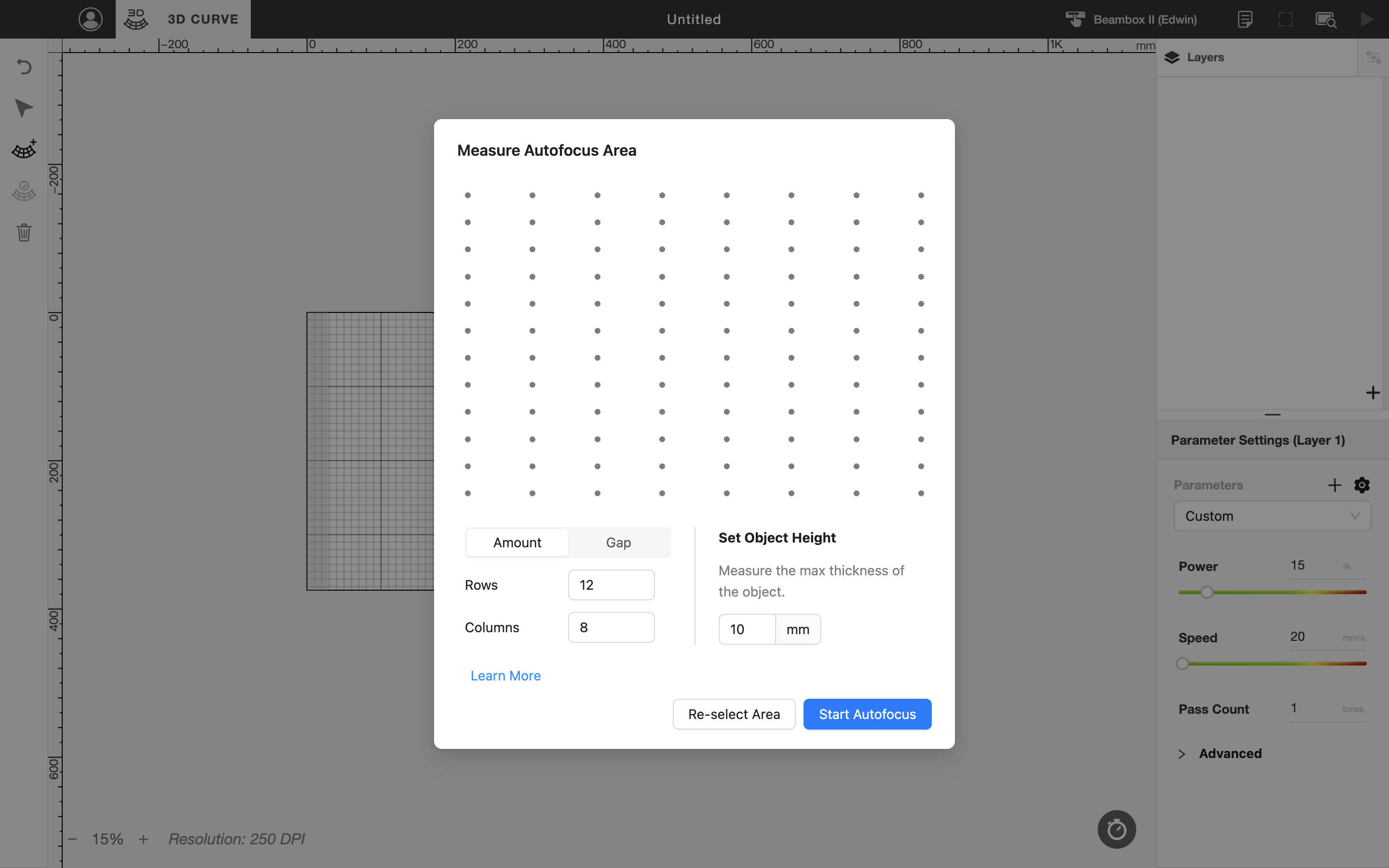

3. 초점 지점 선택 및 물체 높이 입력

   초점 포인트의 수를 선택할 수 있습니다. 초점 밀도가 높을수록 더 상세한 표면 모델을 제공하지만 초점 맞추는 시간이 증가합니다.

   안전한 Z축 이동 범위를 계산하고 작동 중 충돌을 방지하기 위해 조각 대상물의 최대 높이를 입력해 주세요.



4. 기준점 획득

   초점을 맞추기 전에 기준값을 획득해야 합니다. 초점 프로브를 내리고 조각 대상물의 가장 높은 지점으로 이동한 다음 확인을 눌러 초점을 맞추세요.

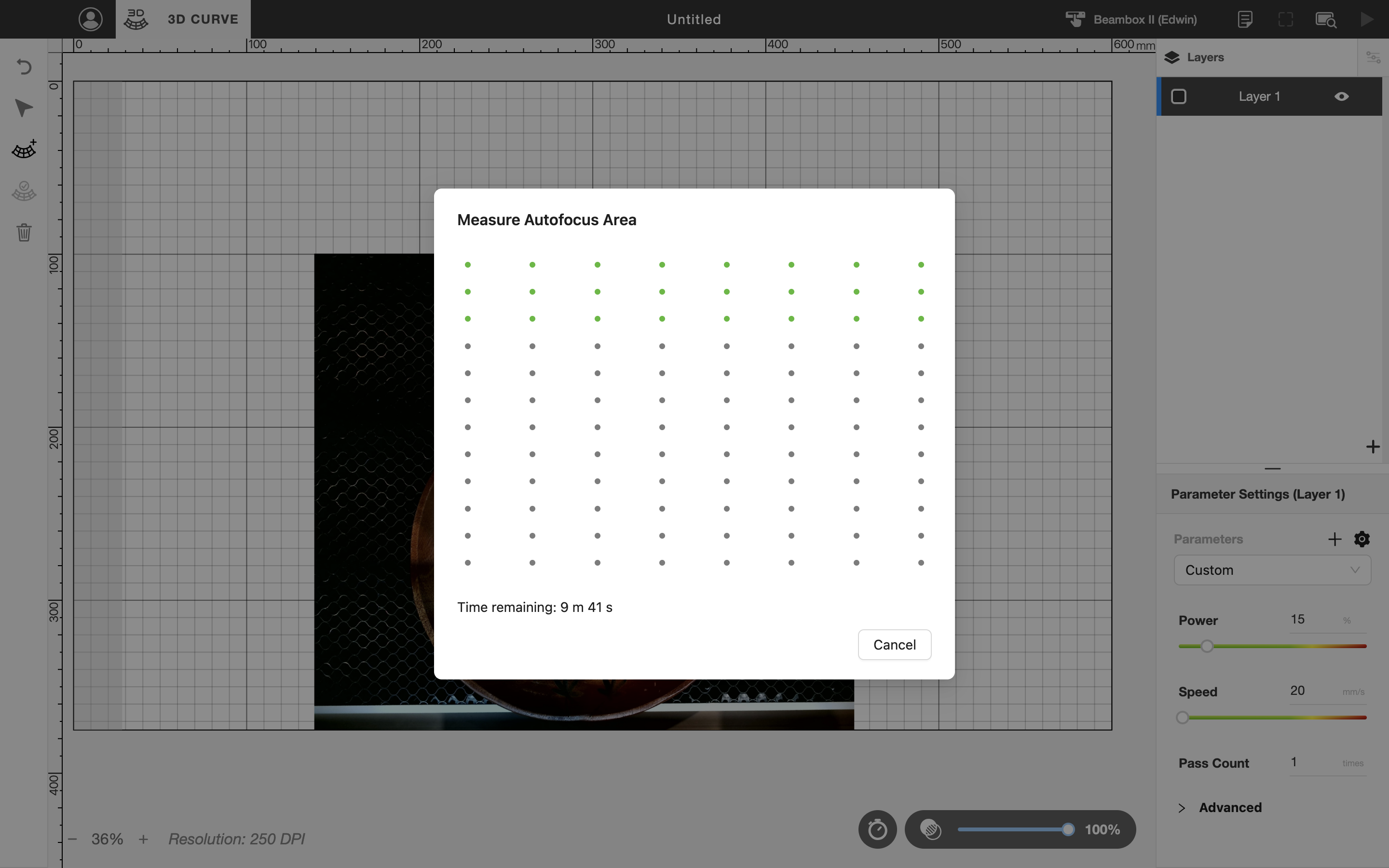

5. 초점 맞추기 시작

   기준점을 획득한 후 레이저 헤드가 원점으로 재설정되고 적색광 초점 맞추기 과정을 시작합니다. 초점 맞추기 과정 중에는 창을 닫거나 작업 패널을 사용하여 초점 맞추기 절차를 중단하지 마세요. 초점이 성공적으로 맞춰진 포인트는 녹색으로 변경됩니다.

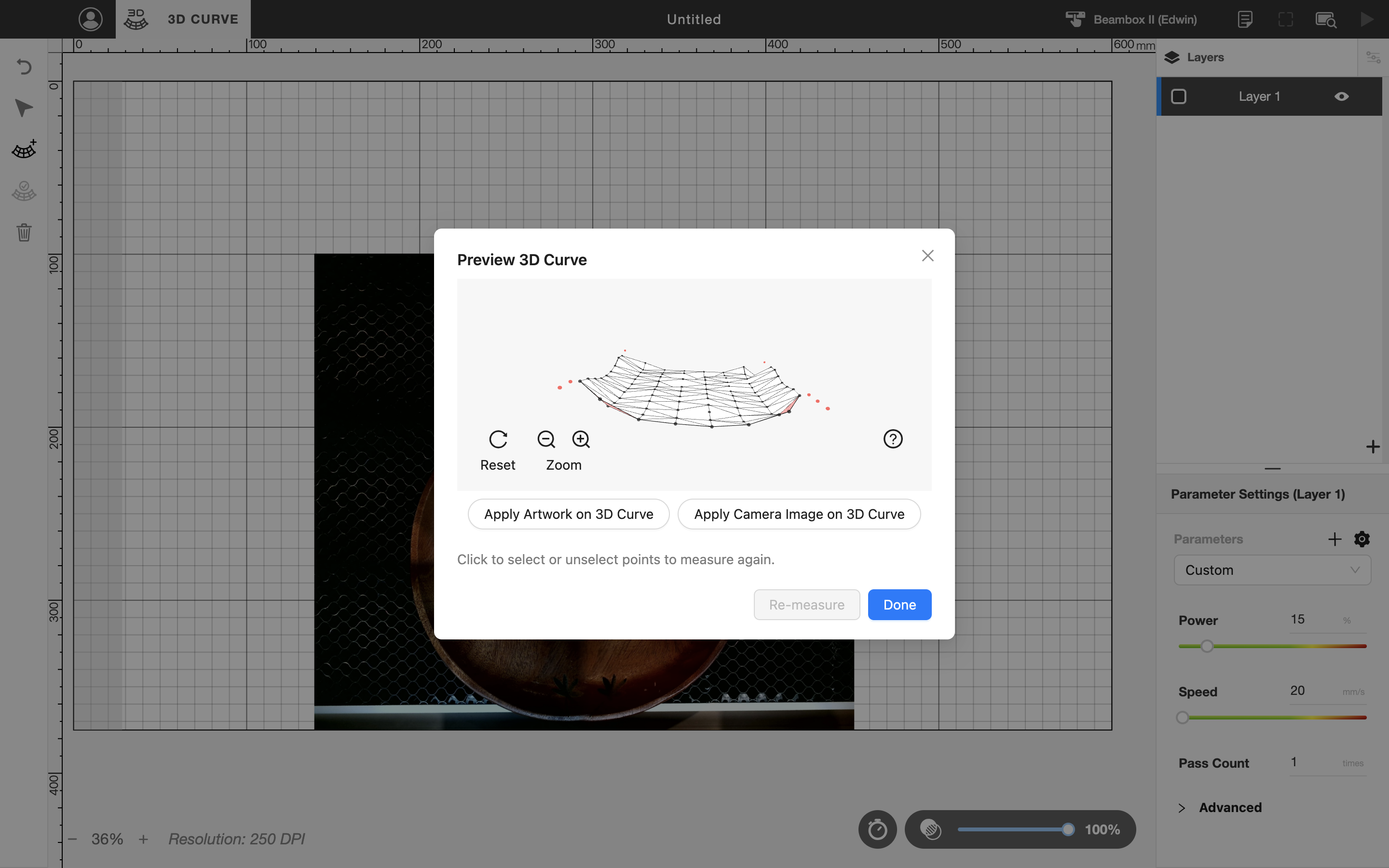

6. 초점 맞추기 완료

   초점 맞추기가 완료되면 표면 모델이 생성됩니다. 마우스로 드래그하고 회전하여 초점 맞추기 결과를 확인할 수 있습니다.

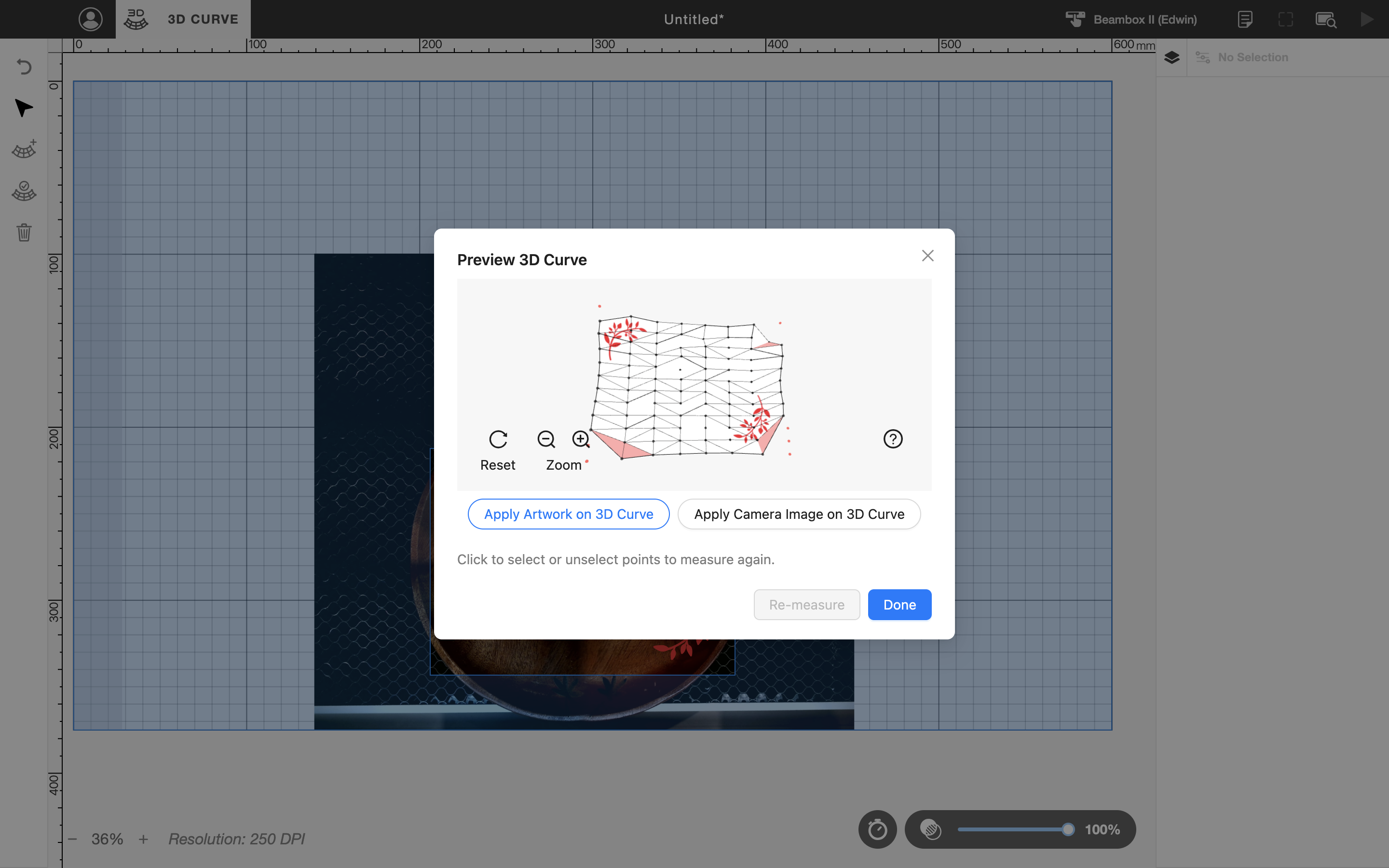

7. 초점 맞추기 결과 확인

   빨간색 점은 초점 맞추기 실패를 나타냅니다. 실패한 초점 지점을 선택하여 실패 원인을 확인하세요.

   일반적인 초점 오류에는 "적색광 측정 실패"와 "측정 가능 거리 초과"가 있습니다. 오류가 발생하면 다음 사항을 확인하세요:

   • 초점 지점이 허니콤 보드와 같이 너무 낮은지 여부
   • 적색광 점이 흐리거나 너무 희미하지 않고 선명하게 보이는지 여부
   • 기기 주변에 적색광 초점 성능에 영향을 줄 수 있는 주변 조명이 있는지 여부

8. 초점 재조정

   특정 지점에 초점을 다시 맞추려면 디자인을 확대하고 원하는 초점 지점을 선택하여 초점을 다시 맞추세요.



9. 디자인 확인

   초점을 맞춘 후 아래 버튼을 클릭하여 현재 디자인을 현재 표면 모델에 투영하면 디자인의 위치를 더 명확하게 확인할 수 있습니다.참고: 높이 차이가 45도를 초과하는 영역은 최대 각인 가능 각도를 초과함을 나타내기 위해 빨간색으로 표시됩니다. 빨간색으로 표시된 영역에는 아트워크를 배치하지 마십시오.

10. 곡면 조각 작업 제출

    권장 매개변수에 따라 조정한 후 작업을 제출하여 곡면 조각 프로세스를 시작하세요.
