3-3 Beambox II - 관통 각인 가이드

Beambox II - 관통 조각 애드온 (하드웨어 설정)

설명

관통 기능은 작업 영역을 초과하는 긴 물체를 조각하기 위해 설계되었습니다. 사용자가 대형 디자인 파일을 여러 작업 영역으로 자동 분할할 수 있어 구간별로 쉽게 조각할 수 있습니다.

사용 제한사항

Beambox II의 입구 크기 제한으로 인해 일반적으로 허용되는 작업물의 너비는 350mm이며, 길이는 무제한.

1단계 - 관통 모드 활성화

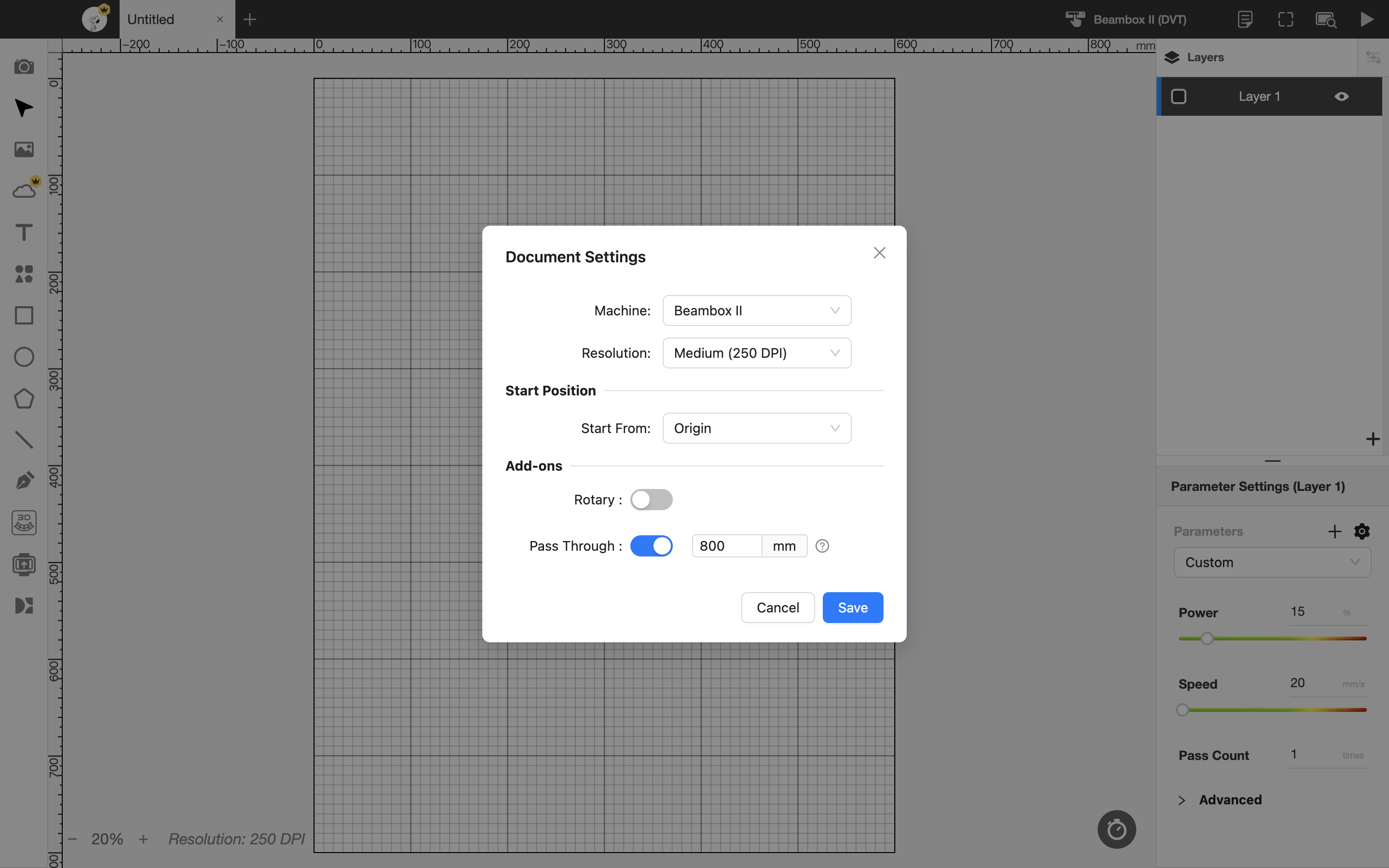

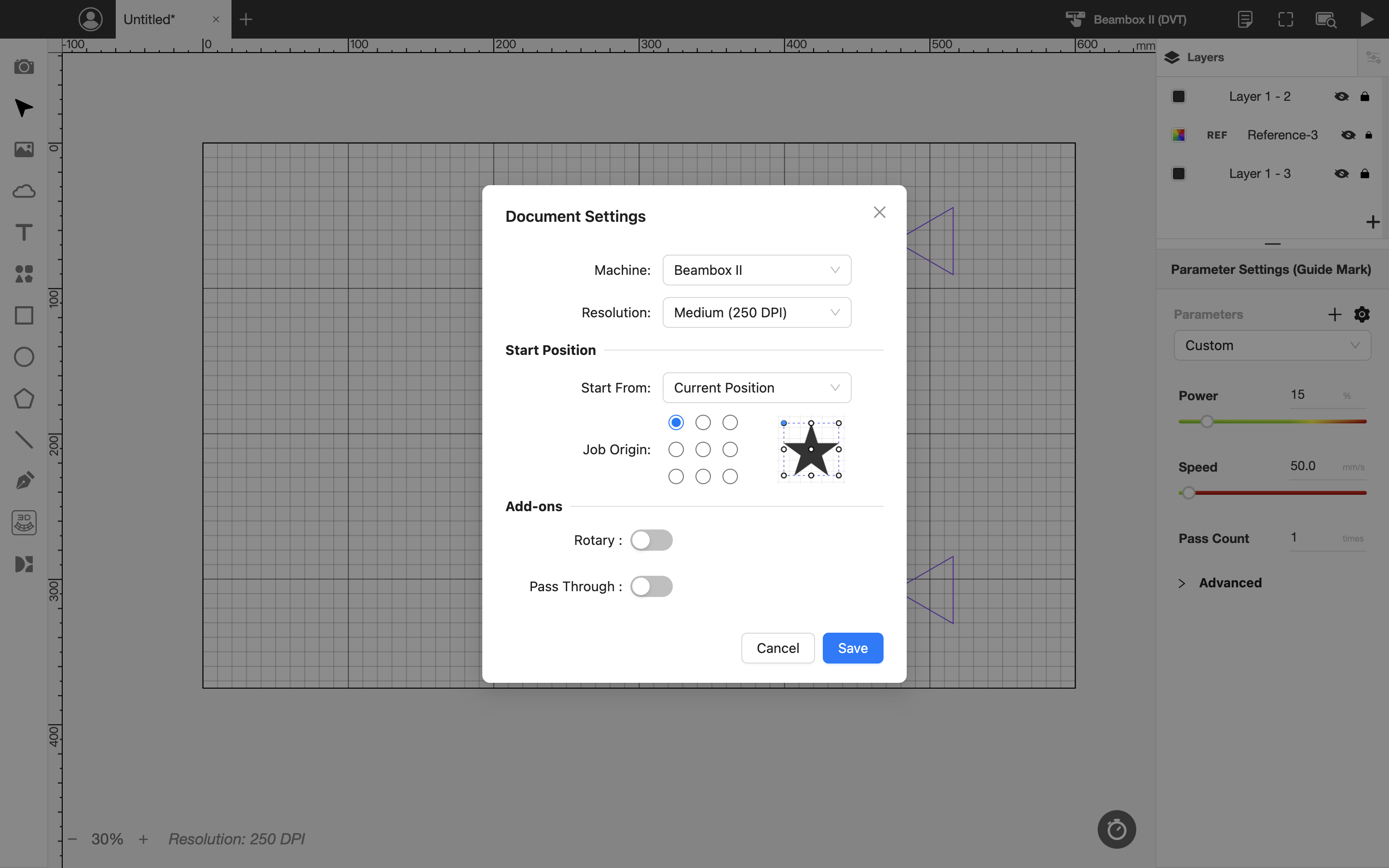

문서 설정에서 관통 옵션을 활성화하고 원하는 작업 영역을 입력하세요.

2단계 - 객체 가져오기

객체(예: 직사각형 프레임)를 가져와 크기와 위치를 조정하세요.

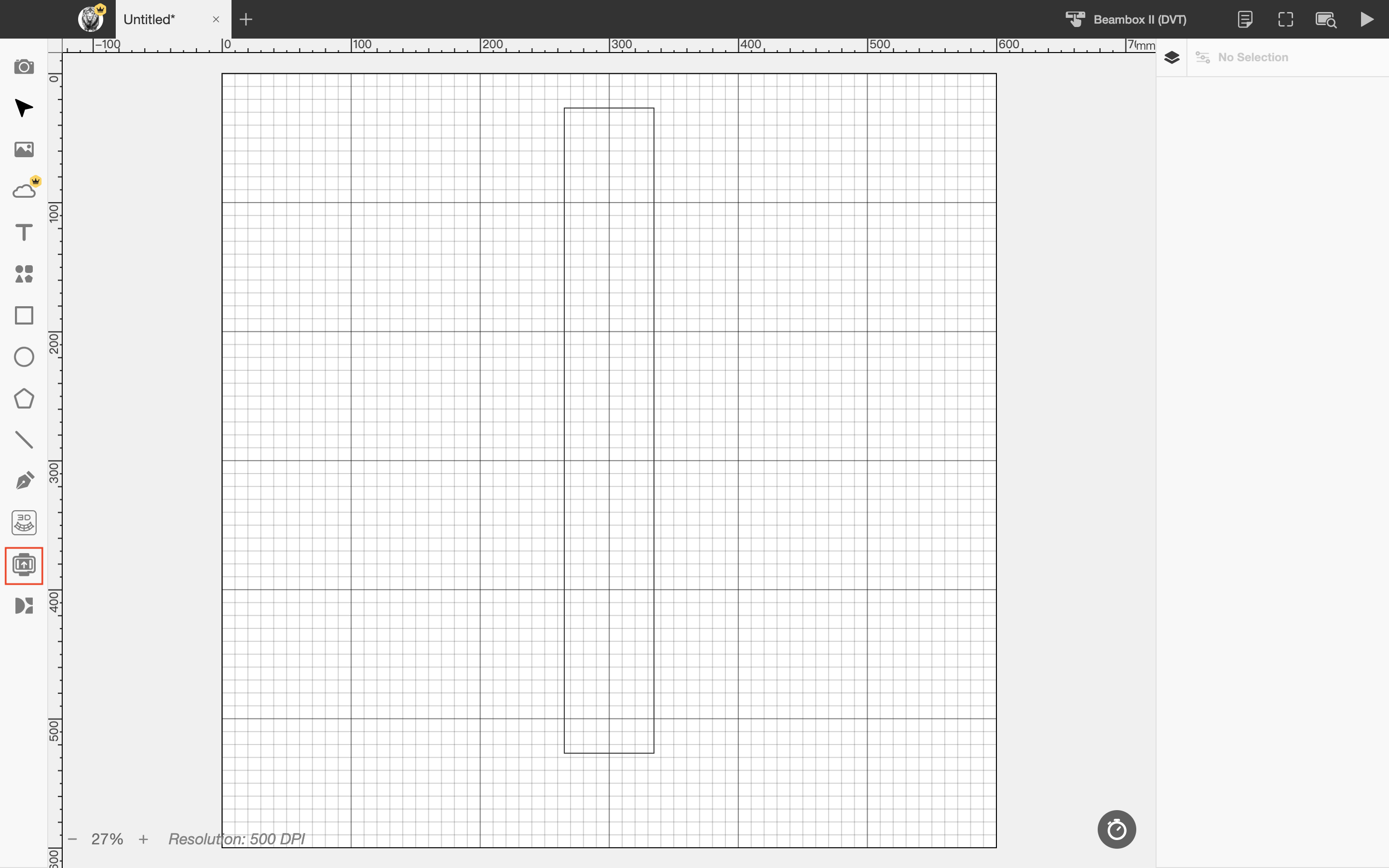

왼쪽 사이드바의 관통 아이콘을 클릭하여 관통 모드로 진입하세요.

3단계 - 관통 설정

설정 설명

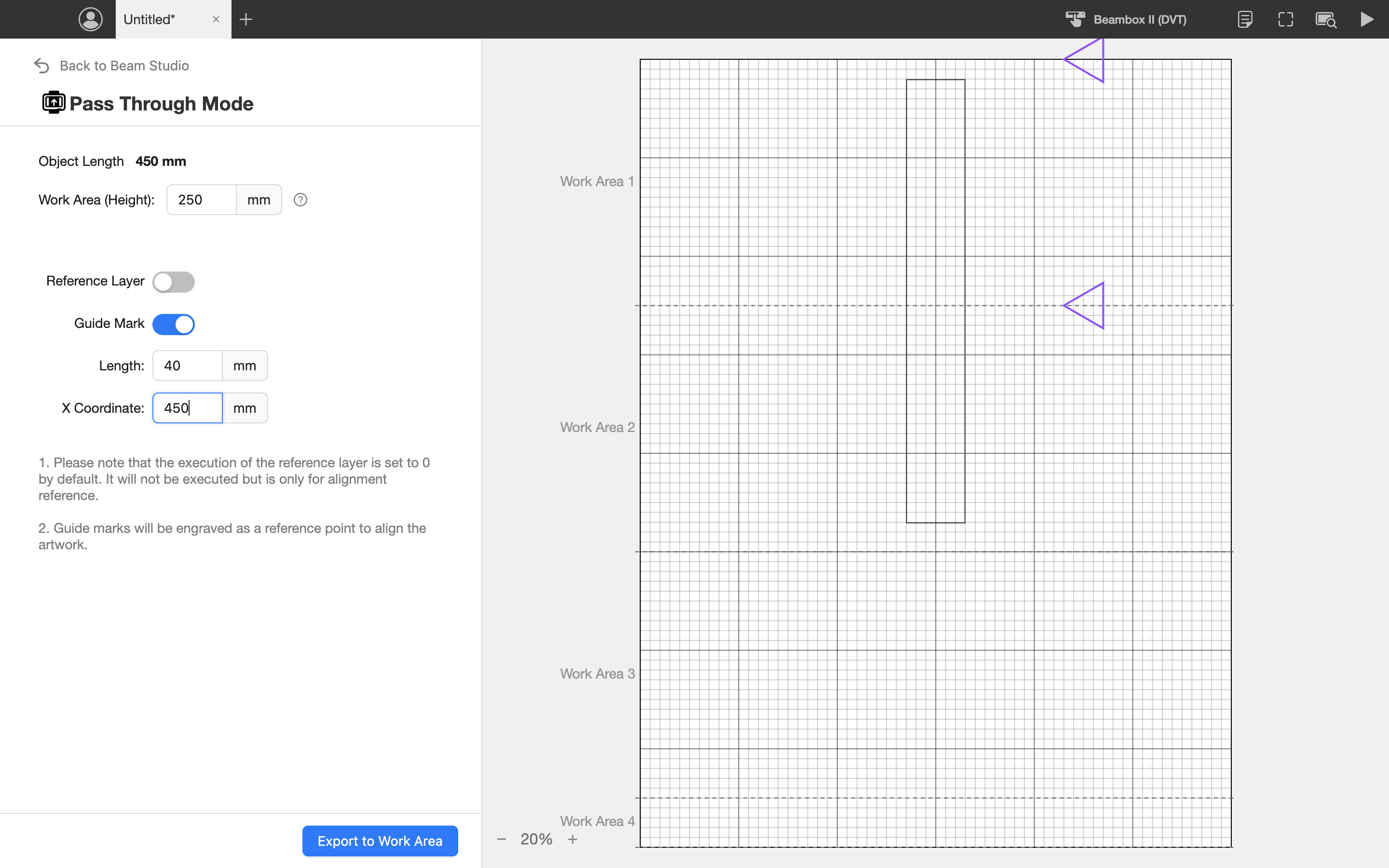

• 객체 길이: 선택한 객체의 길이를 표시하여 각 작업 영역의 높이를 결정하는 데 도움을 줍니다.
• 작업 영역 높이: 관통 객체를 각인을 위해 여러 작업 영역으로 나뉩니다. 오른쪽 창에서 각 섹션의 각인 내용을 미리 볼 수 있습니다.
• 참조 레이어: 이 레이어는 정렬 참조용으로만 사용되며 각인되지 않습니다.

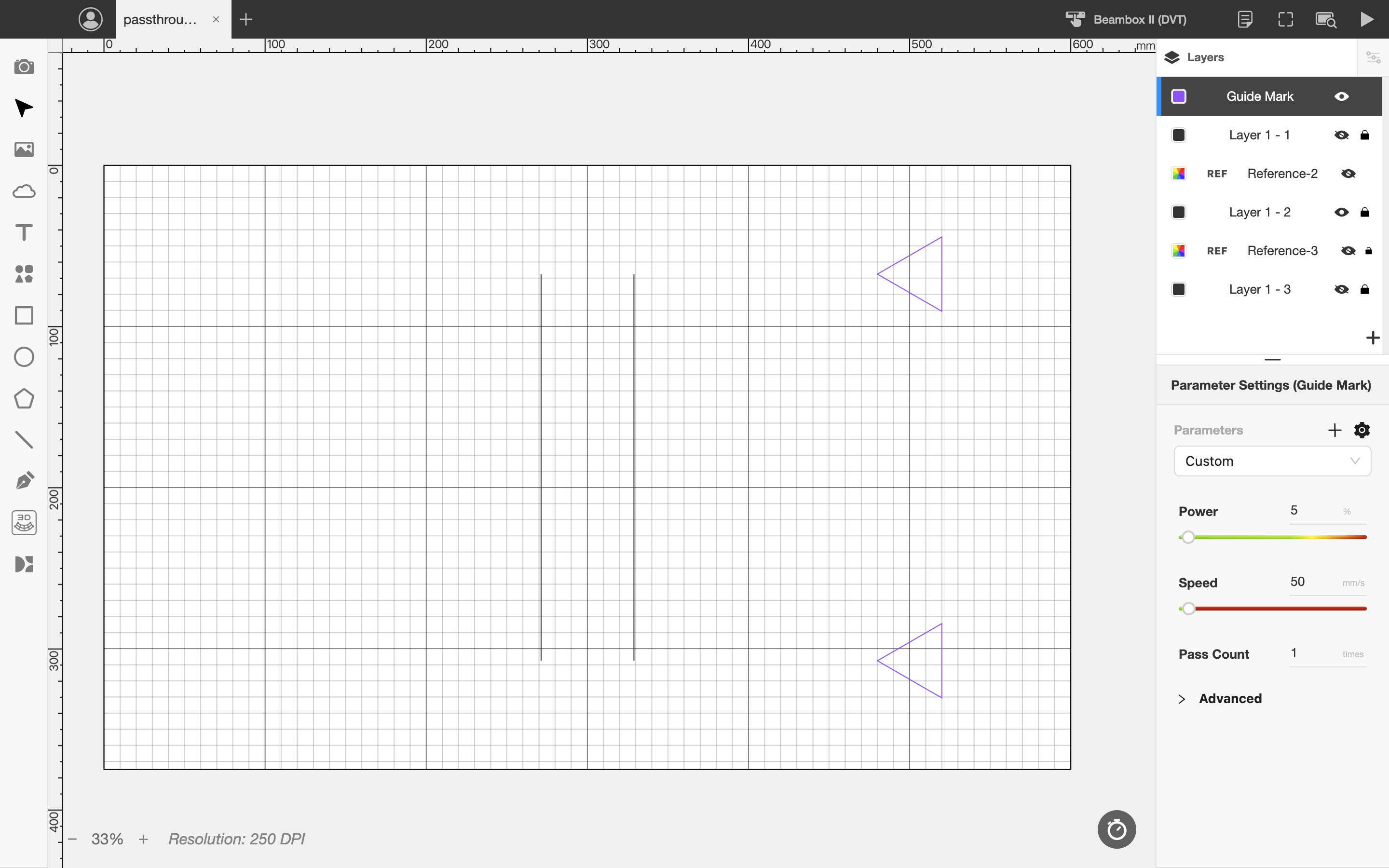

• 가이드 마크: 정렬 마크는 주 재료와 보조 재료 모두에 각인되어야 하는 두 개의 삼각형 마커입니다. 각 각인 구간 후 재료를 재배치할 때, 이 삼각형 마커는 정확한 정렬을 보장하는 데 도움이 됩니다.

다음 모양의 예: 객체의 길이는 450mm입니다. 각 작업 영역의 높이를 250mm로 설정하면 객체는 두 부분으로 나뉩니다.

점선은 각 작업 영역의 분할 지점을 나타냅니다.

일반적으로 연결 부위에서 발생할 수 있는 잠재적인 정렬 오류로 인한 디자인 파일의 오정렬을 방지하기 위해 분할 수를 최소화하는 것이 좋습니다.

4단계 - 관통 각인

4.1단계 - 각인 준비

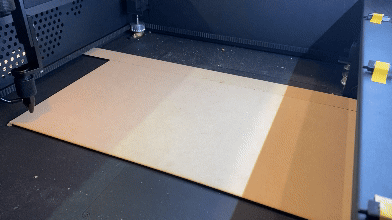

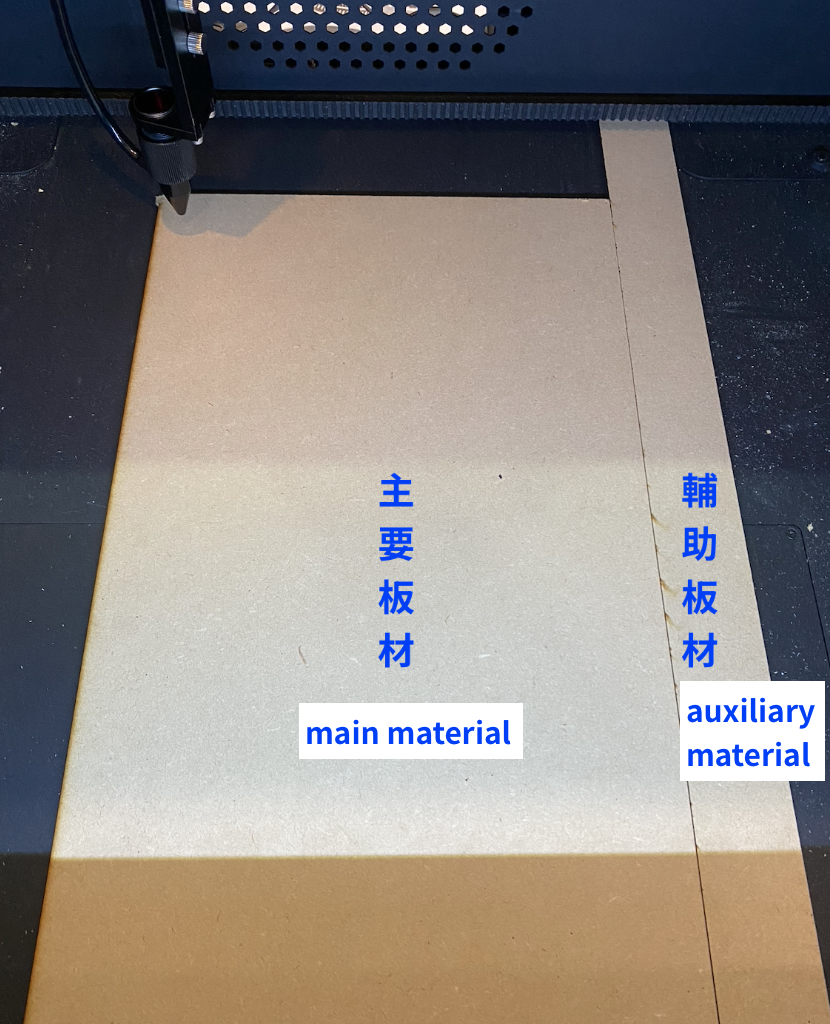

주 재료 옆에 보조 재료를 고정합니다.

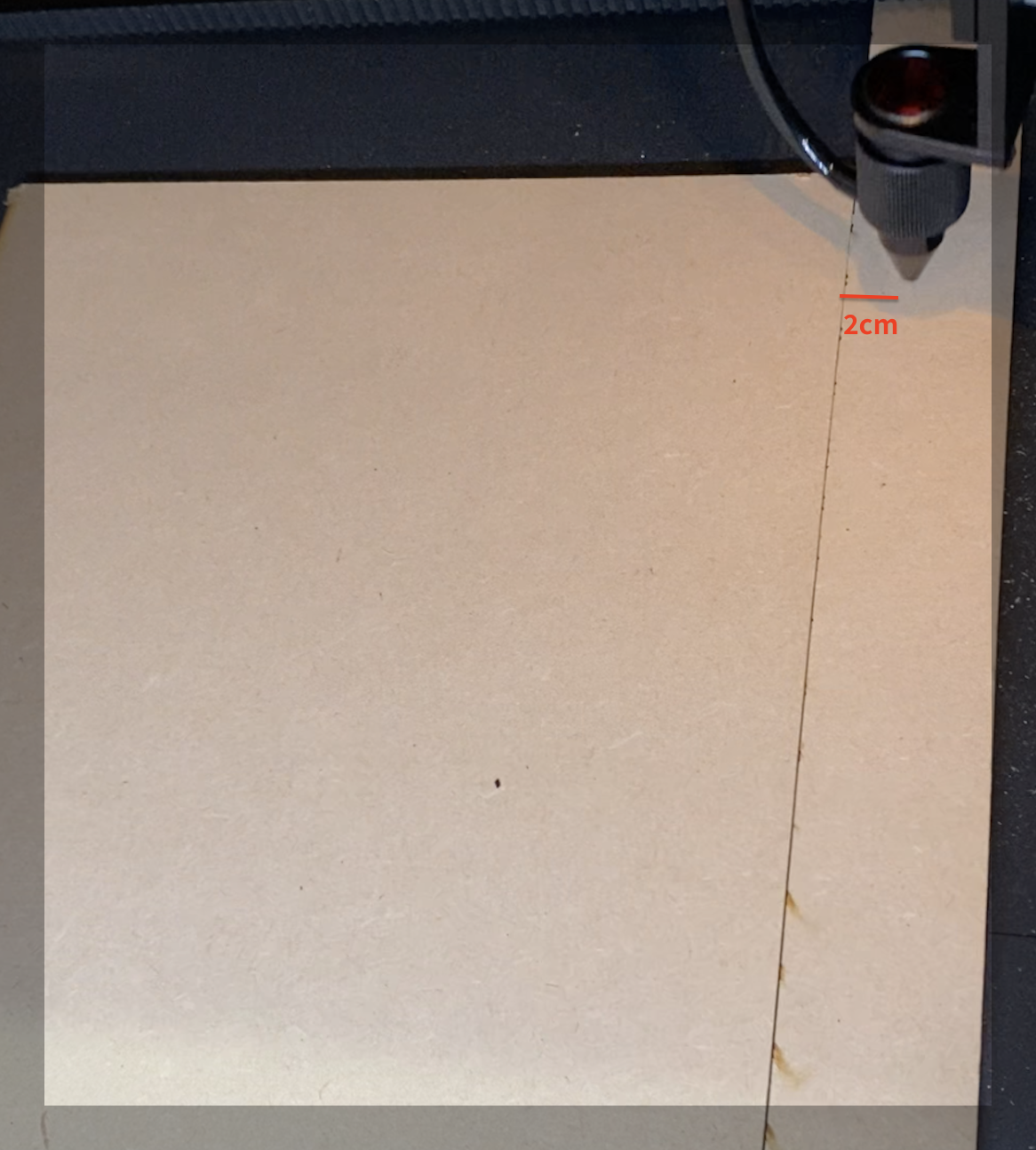

현재 각인을 시작하고 레이저 헤드를 객체의 좌측 상단 모서리로 이동합니다.

현재 위치 각인을 시작하고 시작점을 좌측 상단 모서리로 설정합니다.

(원점 위치를 사용할 수도 있지만, 원점 복귀 실패를 방지하기 위해 레이저 튜브 위치를 우측에 배치해야 합니다.)

프레이밍 미리보기를 사용하여 디자인 파일의 첫 번째 구간의 각인 위치를 확인합니다.

4.2단계 - 첫 번째 섹션 각인

4.3단계 - 두 번째 섹션 각인

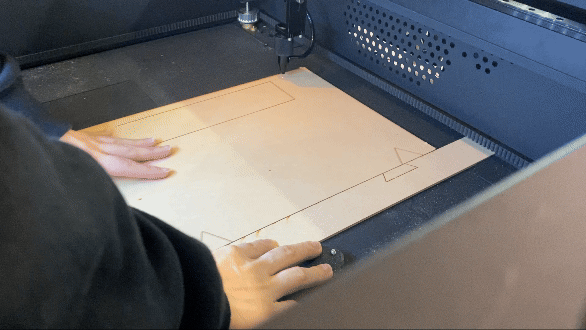

첫 번째 섹션 레이어를 닫고 두 번째 섹션 레이어를 엽니다.

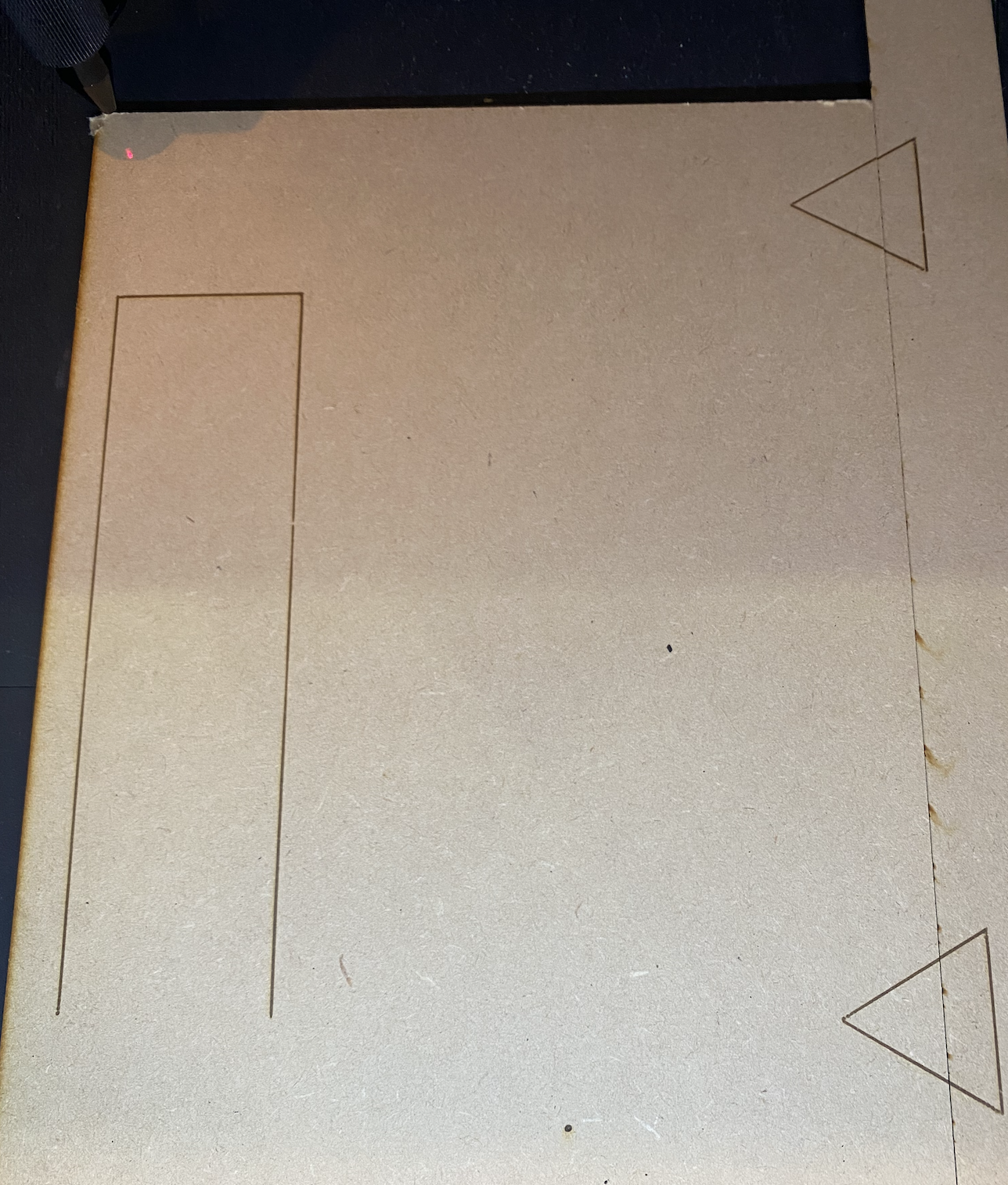

주 재료를 이동하여 주 재료의 하단 가이드 마크를 보조 재료의 상단 마크에 맞춘 후 각인을 진행하십시오.
