4-10 광학 경로 조정

1. Beam Studio에서 기본 출력 및 속도 설정으로 재료를 절단할 수 없음.
2. 특정 영역의 각인 패턴이 다른 영역보다 밝거나 어둡거나, 특정 방향으로 밝기가 변하는 등 각인 품질이 불량함.
3. 절단 후 재료의 절단면이 수직이 아님.

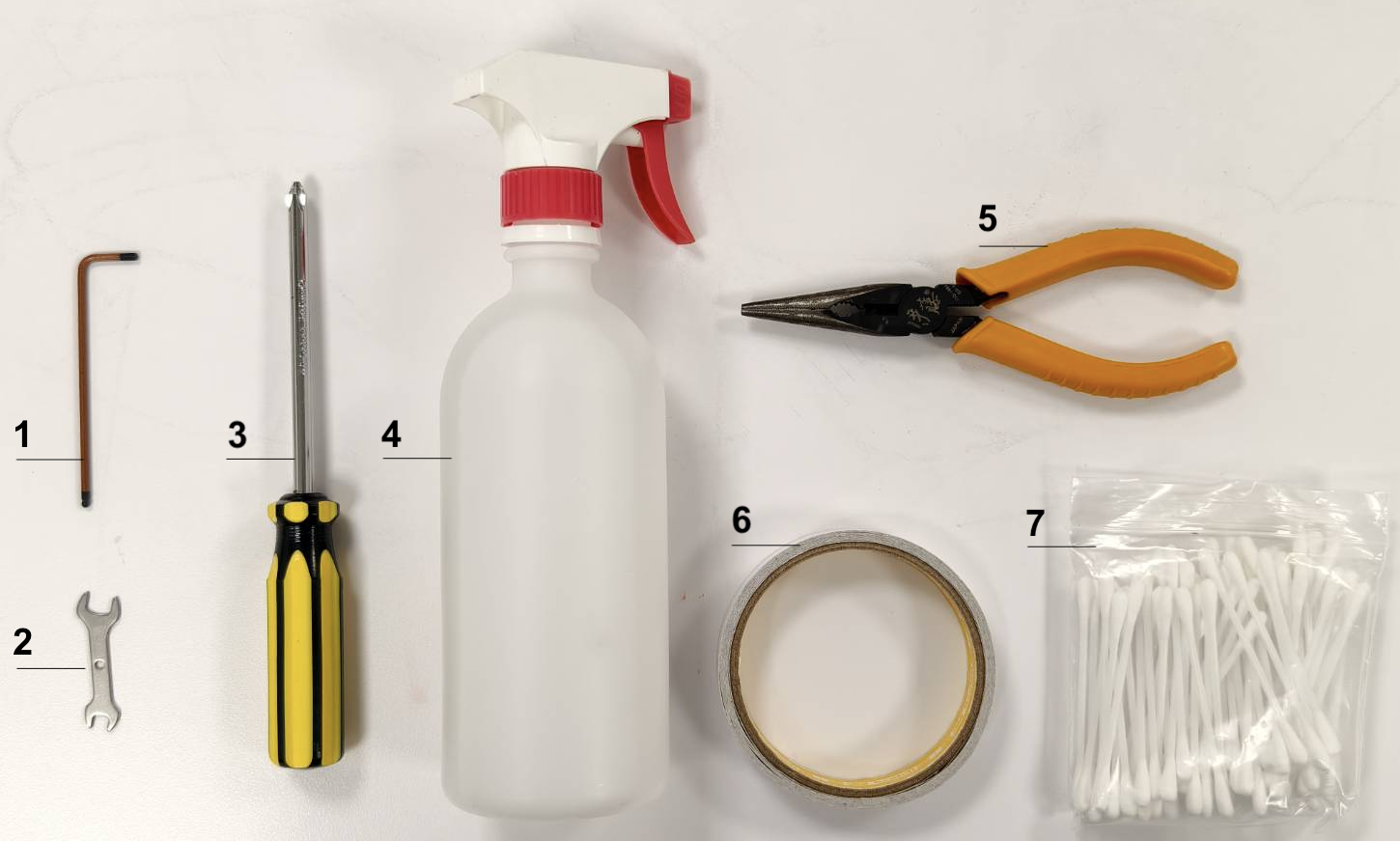

1. 2.5mm 육각 렌치
2. 양구 렌치
3. 십자 드라이버
4. 소독용 스프레이 / 알코올 스프레이
5. 플라이어
6. 양면 테이프
7. 면봉

실제 단계:

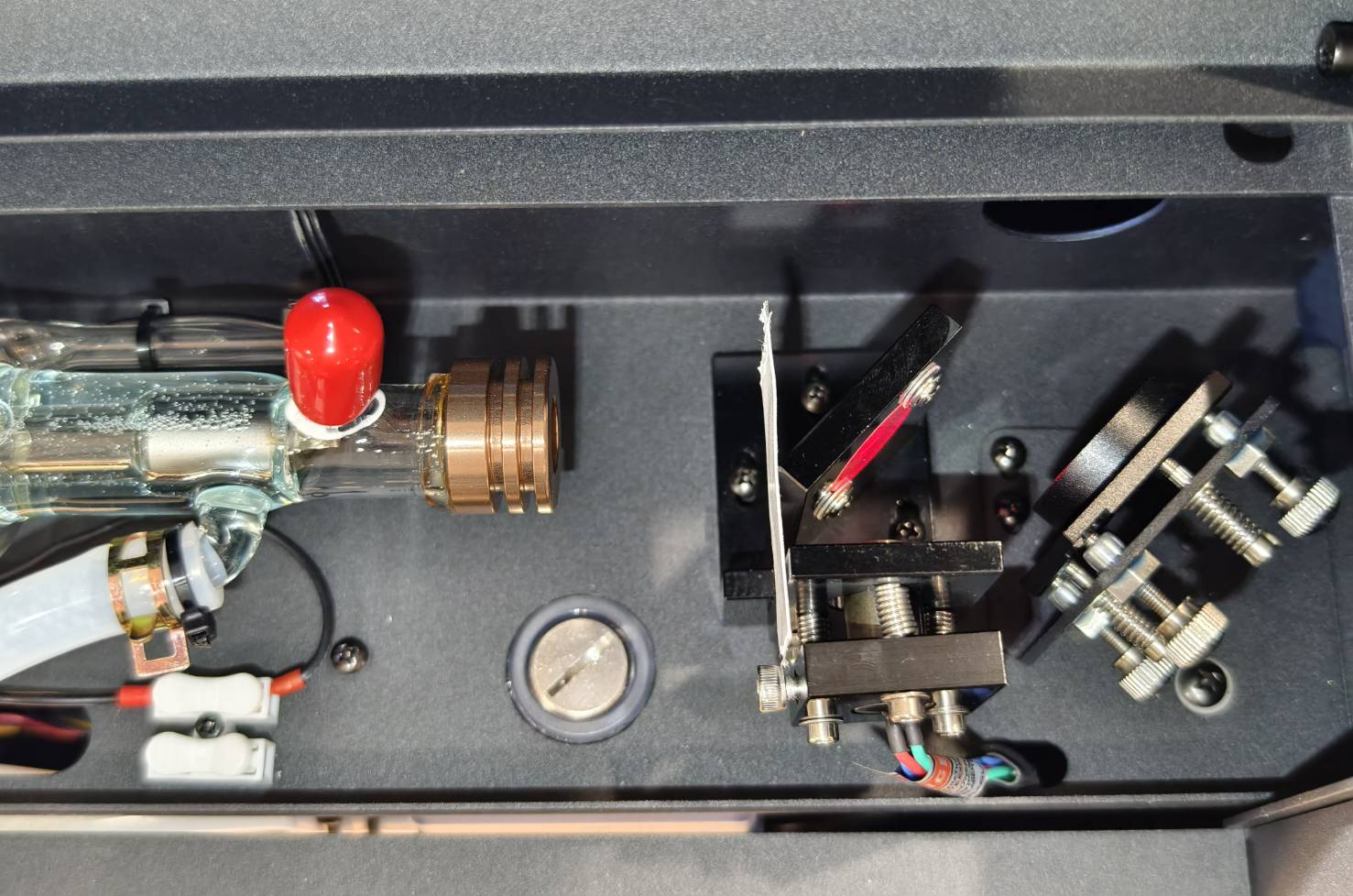

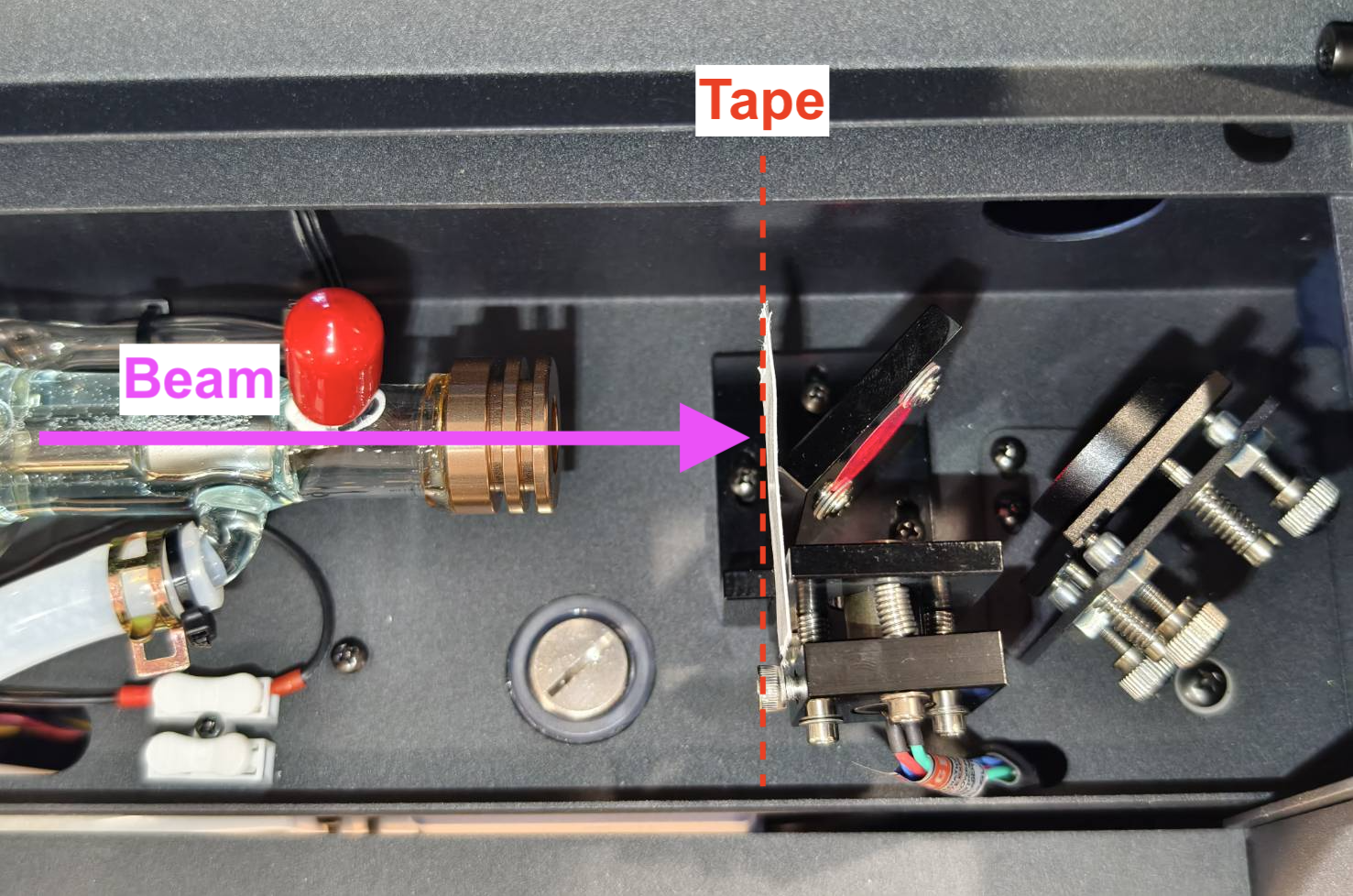

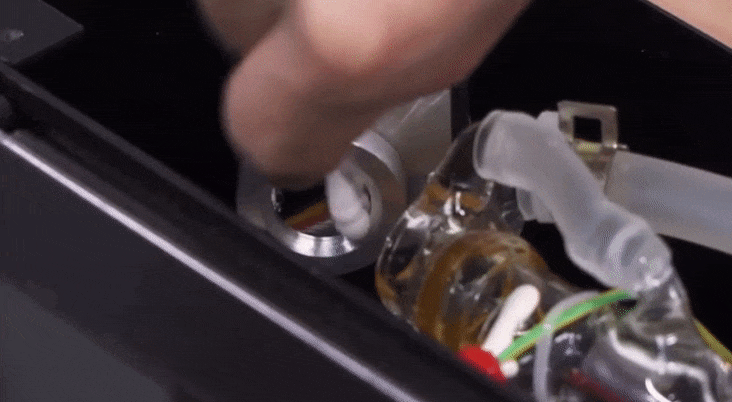

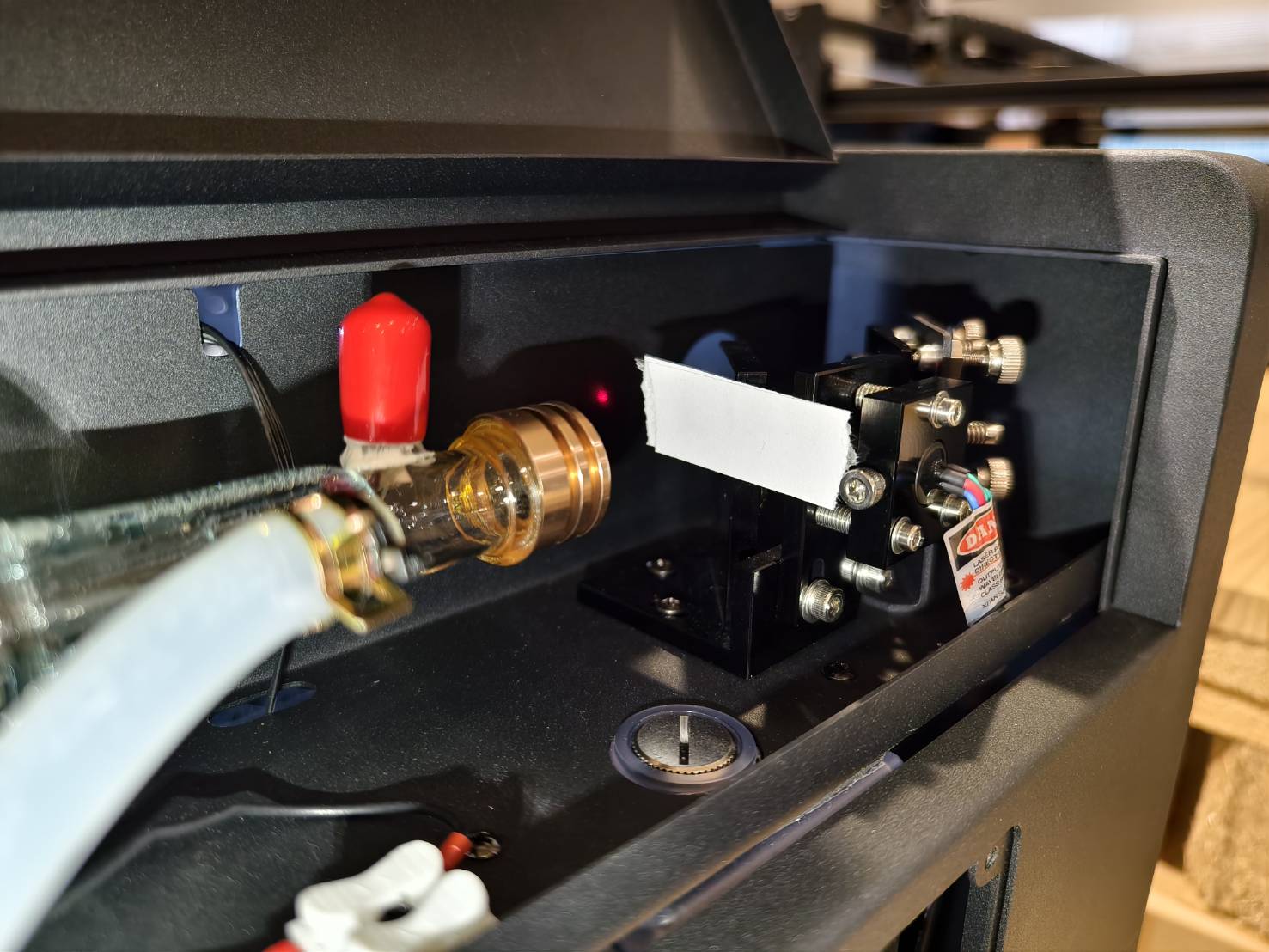

• 빔에 대해 90도 각도가 되도록 적색광 발광부에 테이프를 부착하세요.

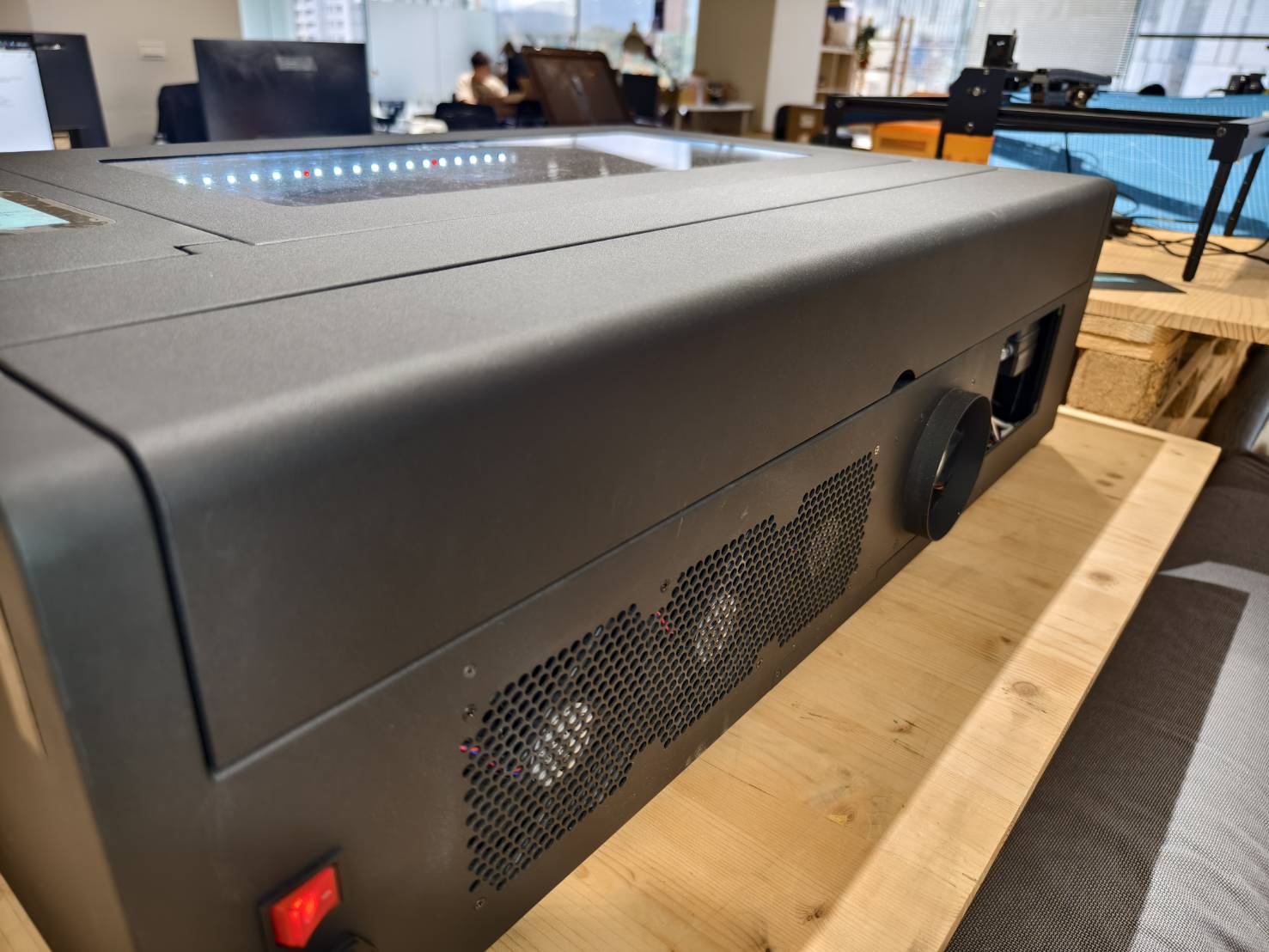

• 후면 커버를 닫고 5회 펄스를 발생시키세요.



• 시연



• 결과를 확인하세요.

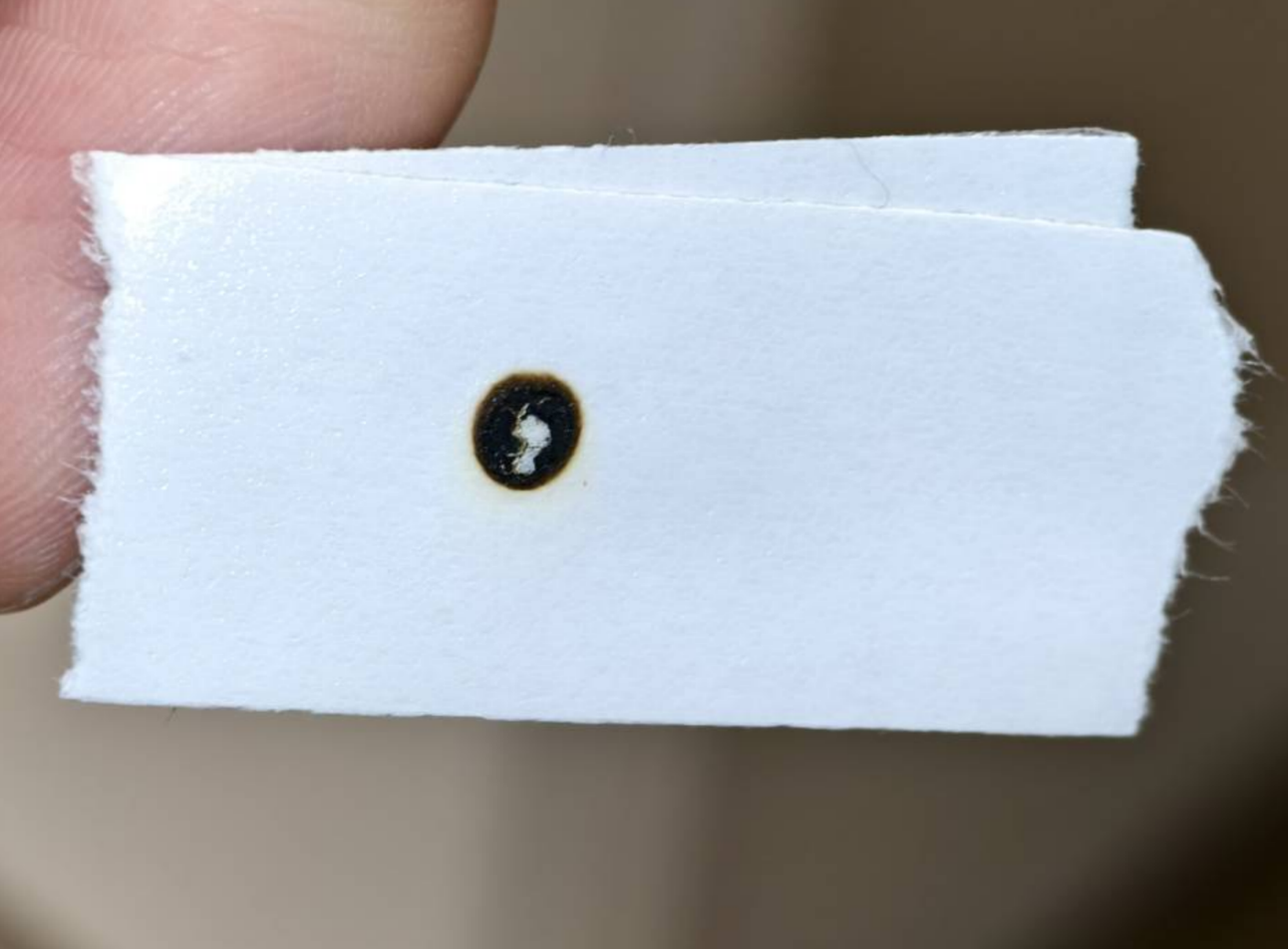

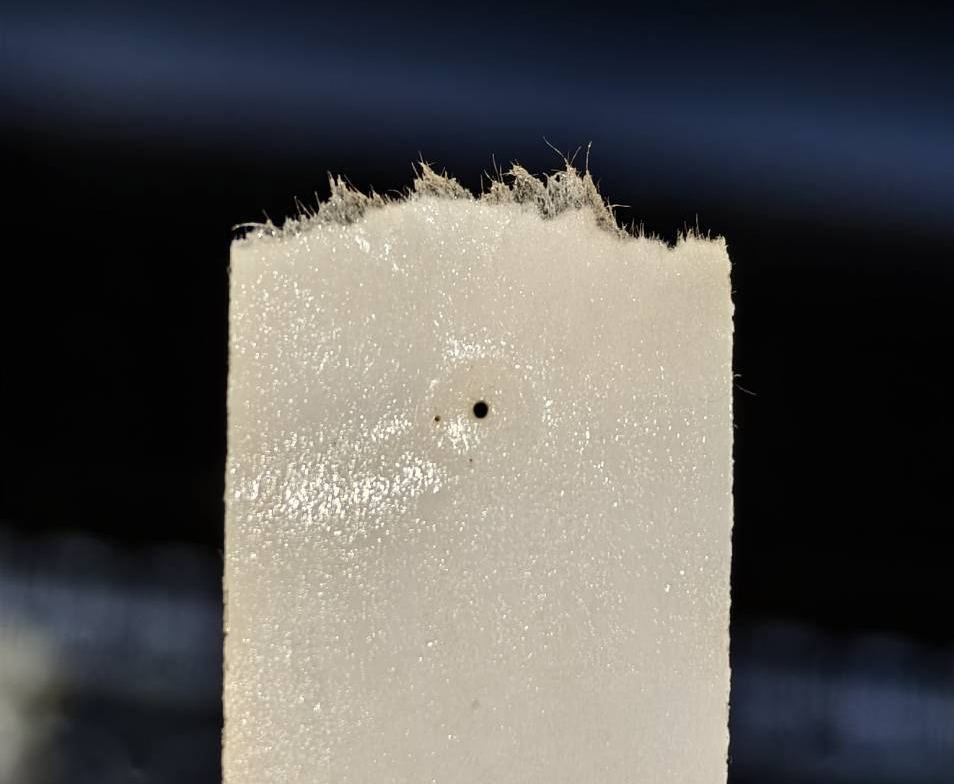

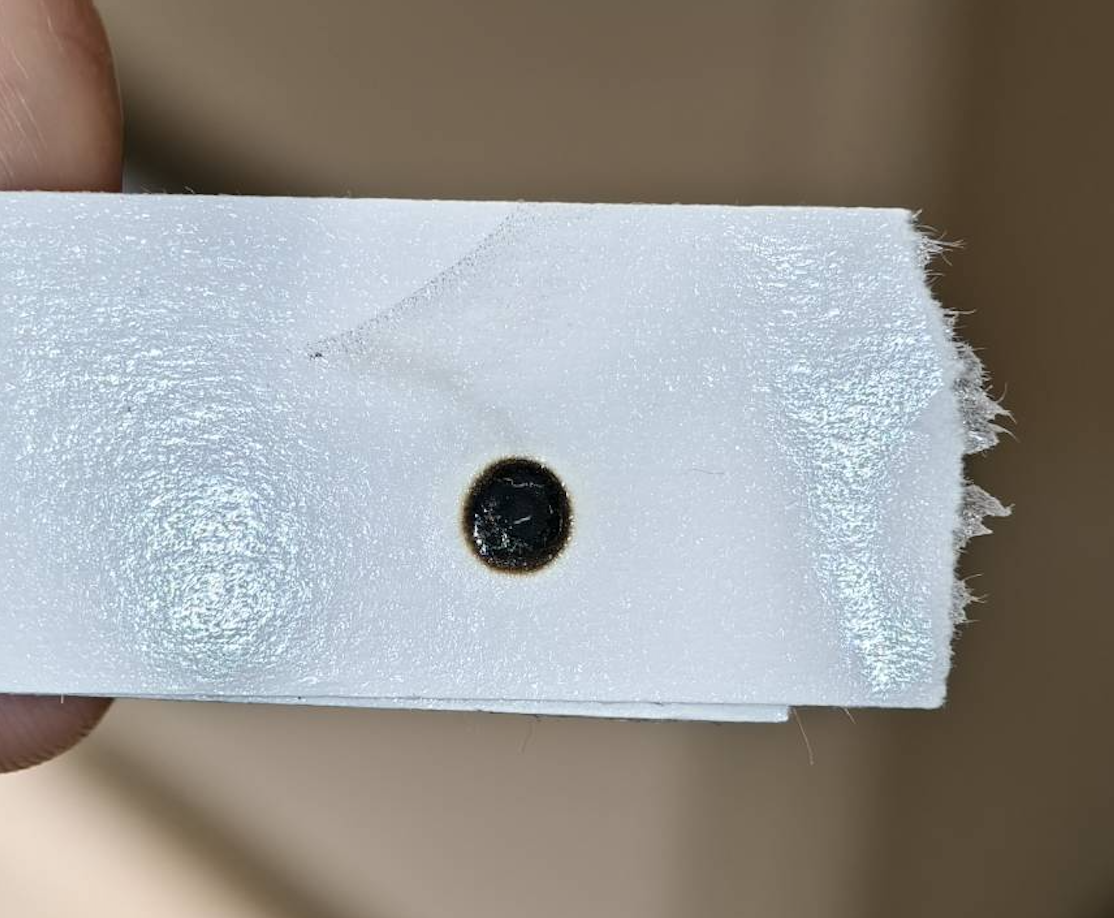

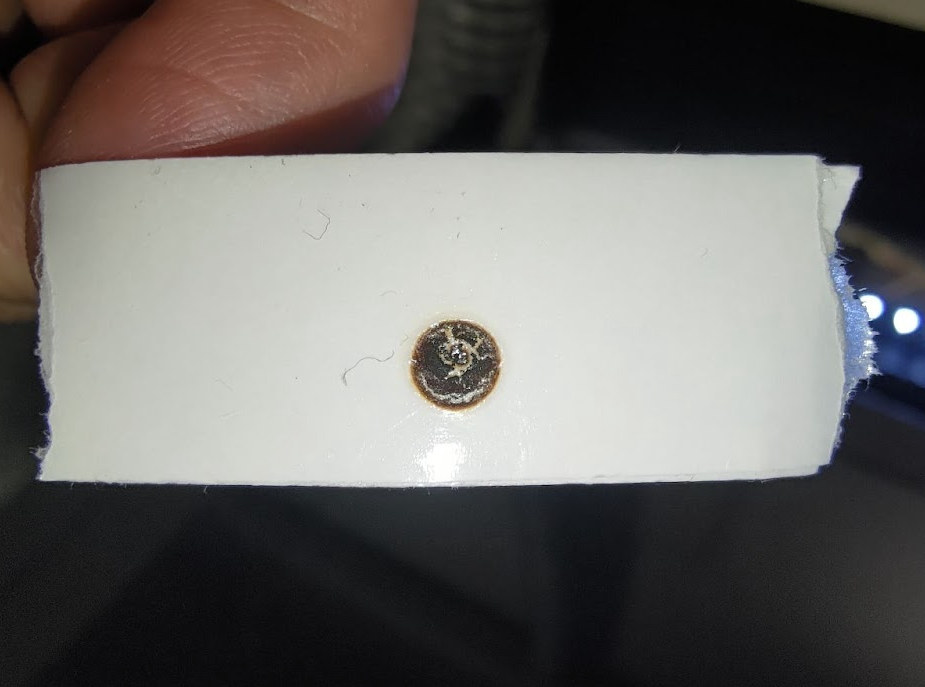

  테이프 결과 예시
  좋은 예시 - 둥글고 선명함	나쁜 예시 - 약하거나, 중심부가 비어 있거나, 둥글지 않음

• 결과가 양호함 >> Step 7

• 결과가 불량하거나 표시가 없음 >> 고객 지원 센터에 문의하세요
  • 가능한 원인:
    • 레이저 튜브가 손상되어 교체가 필요합니다.
    • 레이저 전원 공급 장치가 고장 나서 교체가 필요합니다.


1. 도어를 여십시오.

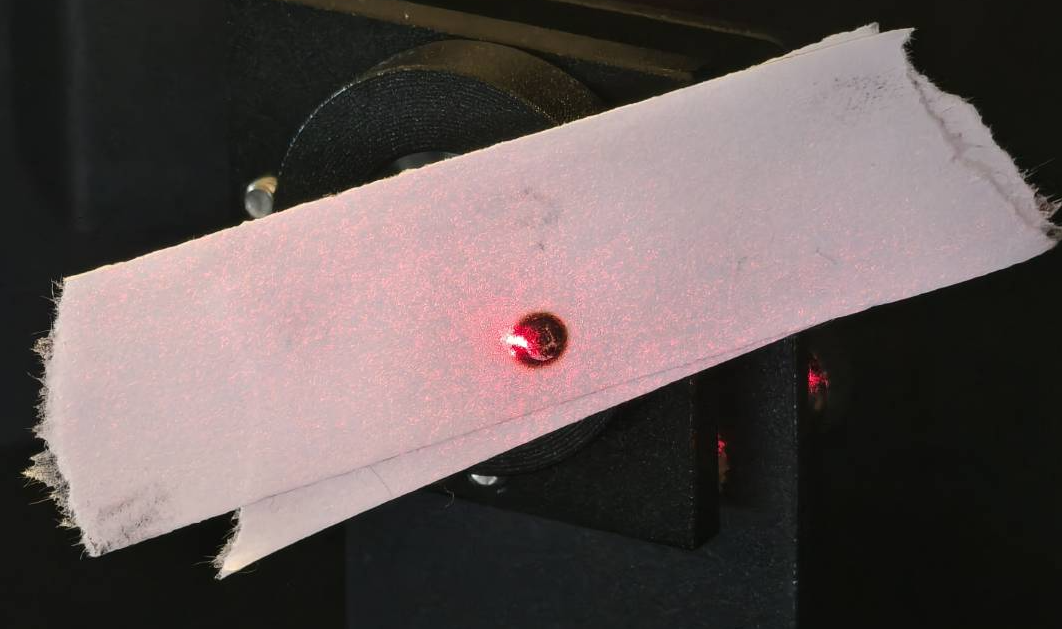

2. 세 번째 거울 입구에 양면 테이프를 2겹으로 부착하세요.
3. 제어 모드로 진입하여 모터를 풀어주세요.

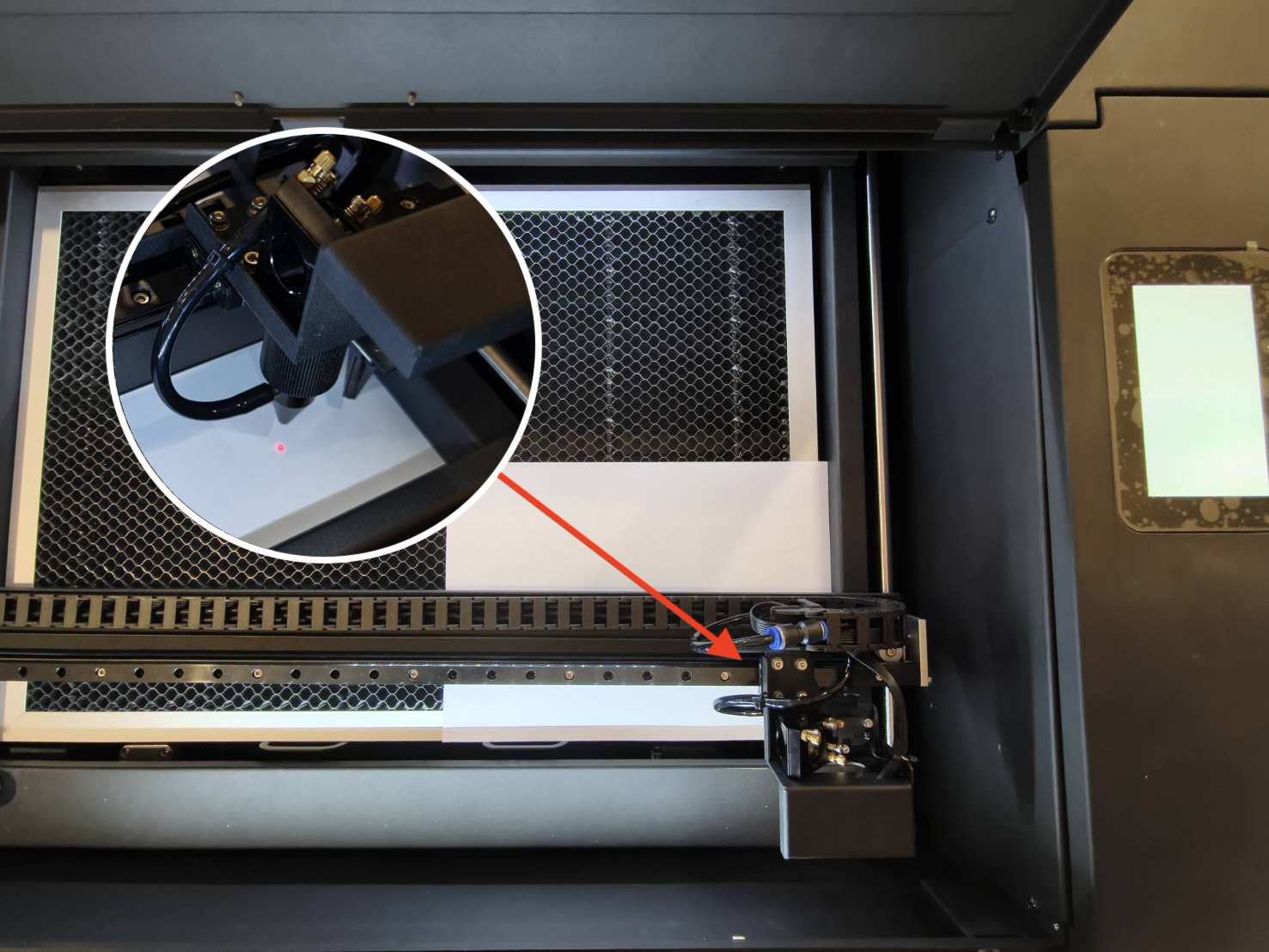

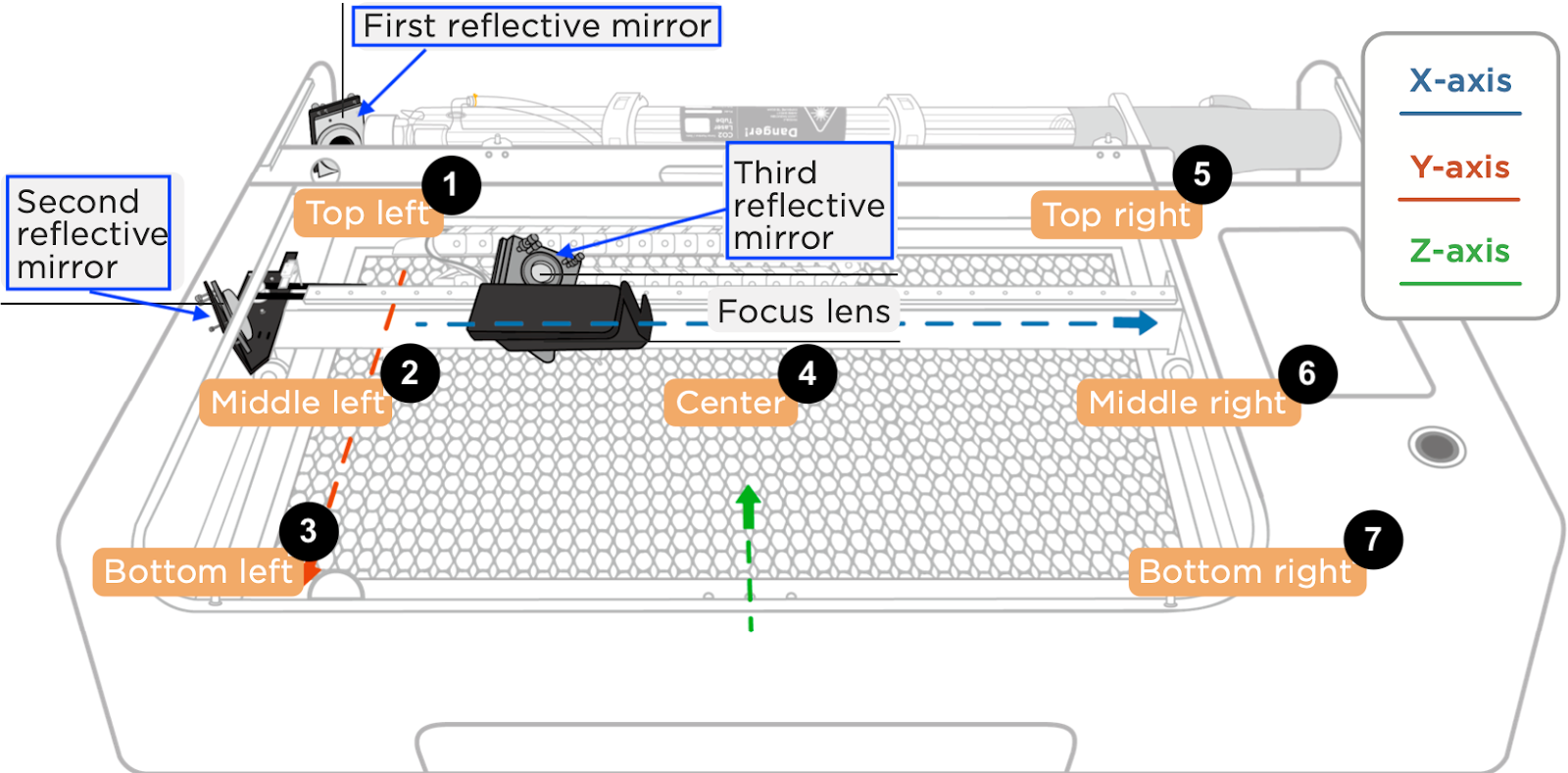

4. 레이저 헤드를 우측 하단 모서리로 이동하세요.
5. 적색 레이저가 켜져 있는지 확인하세요.
6. 도어를 닫으십시오.
7. 3회 펄스를 발생시키세요.

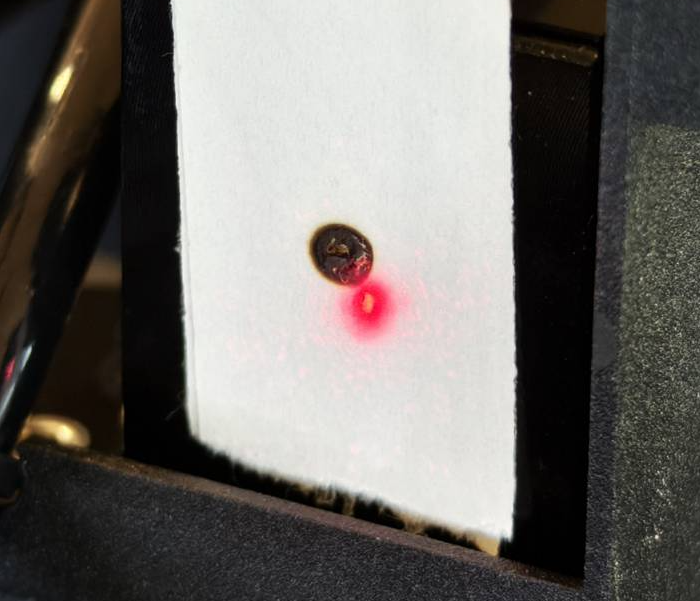

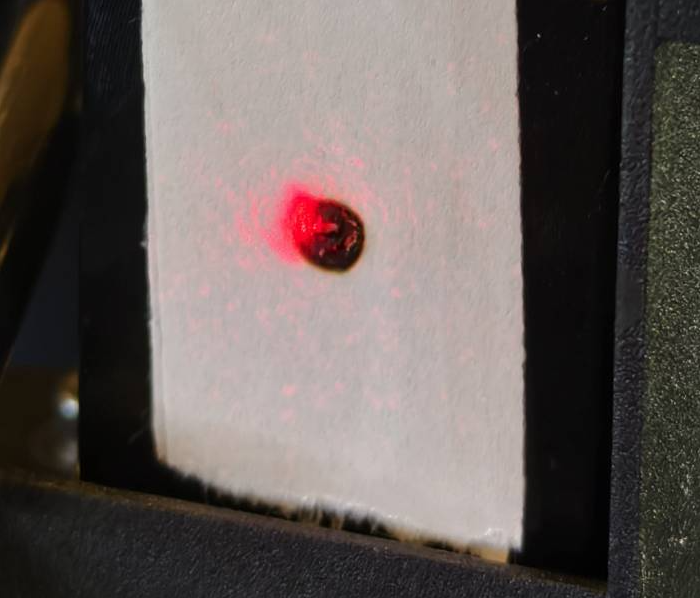

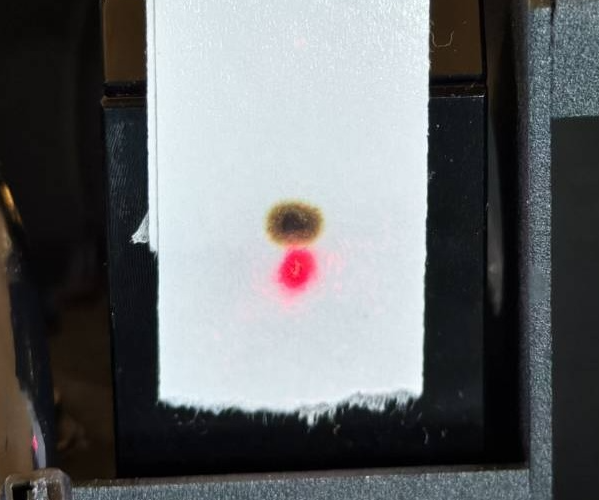

8. 빨간색 레이저 점과 연소 자국이 겹치는지 확인하세요.
9. 필요한 경우 적색 레이저를 조정하세요.

단계 개요:

실제 단계:

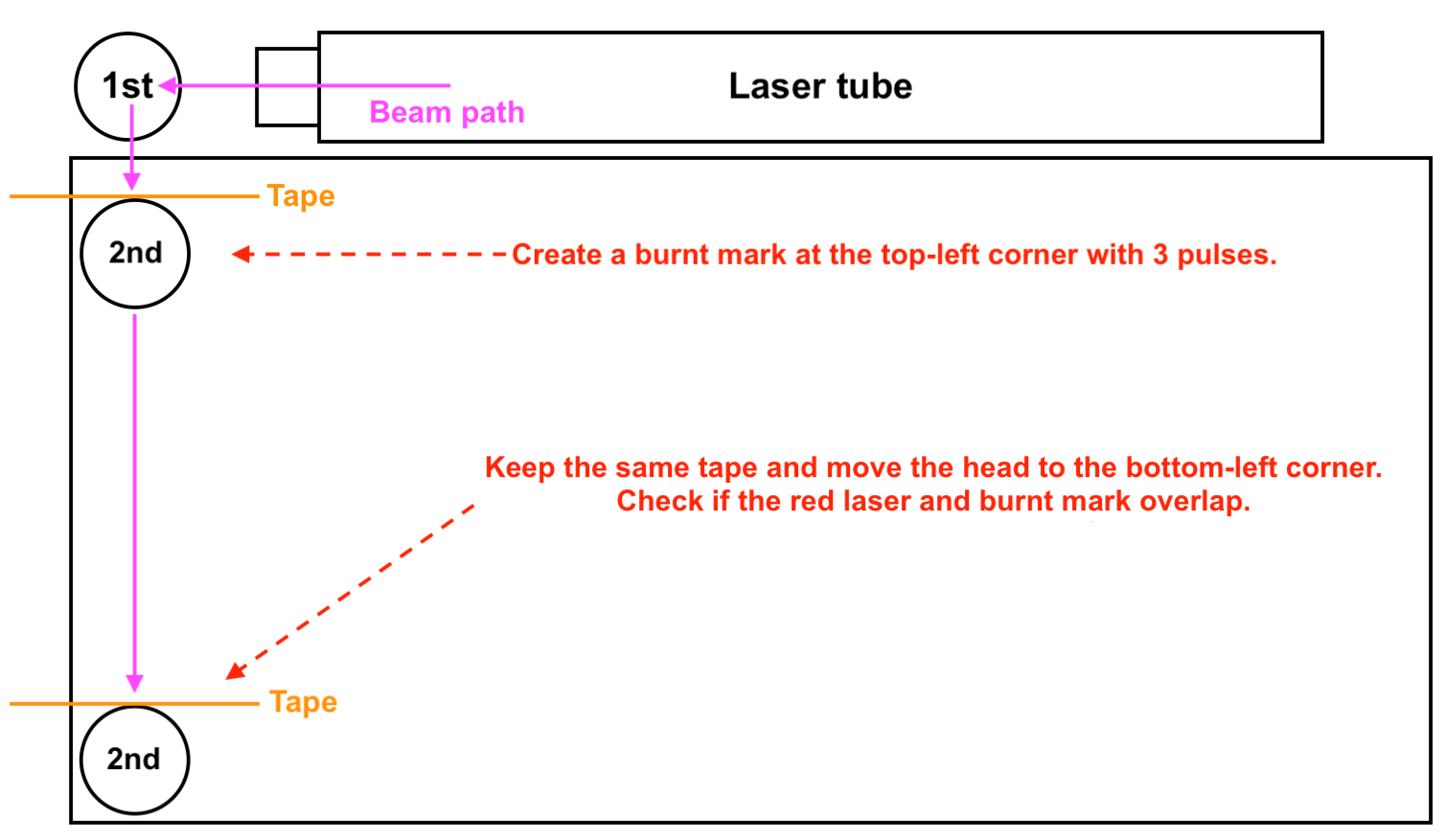

1. 테이프를 제거하고 2번 거울에 새로운 2겹 양면 테이프를 부착하세요.
2. 레이저 헤드를 좌측 상단 모서리로 이동하세요.
3. 도어를 닫고 3회 펄스를 발생시키세요.
4. 적색 레이저와 연소 자국이 겹치는지 육안으로 확인하세요.

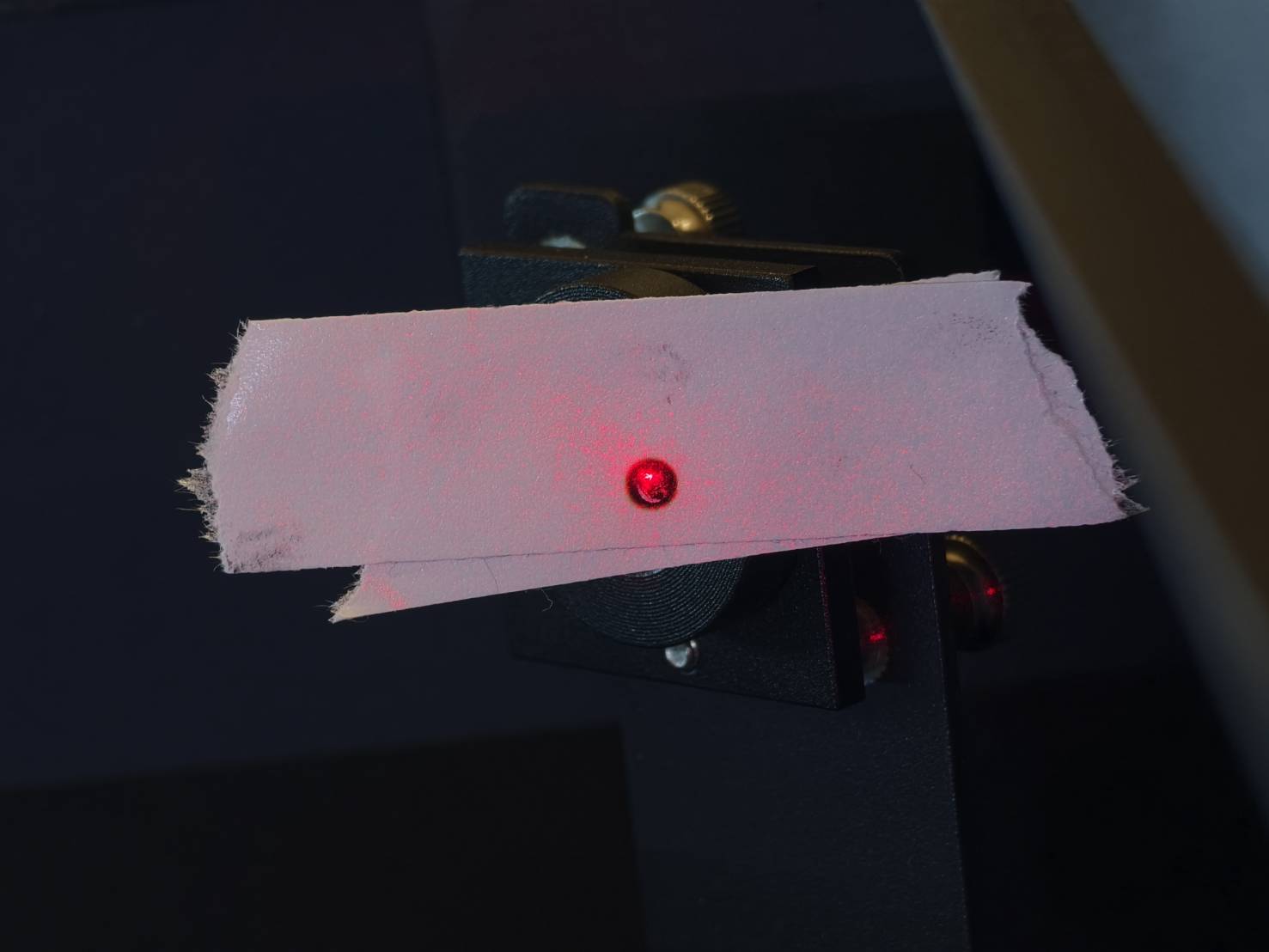

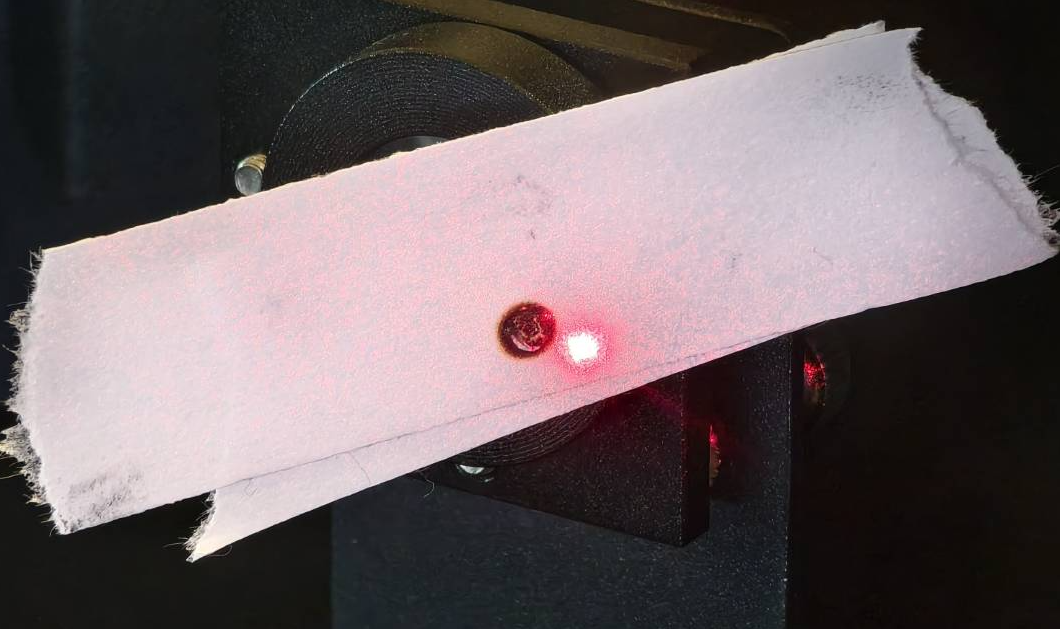

올바른 예시 - 겹침

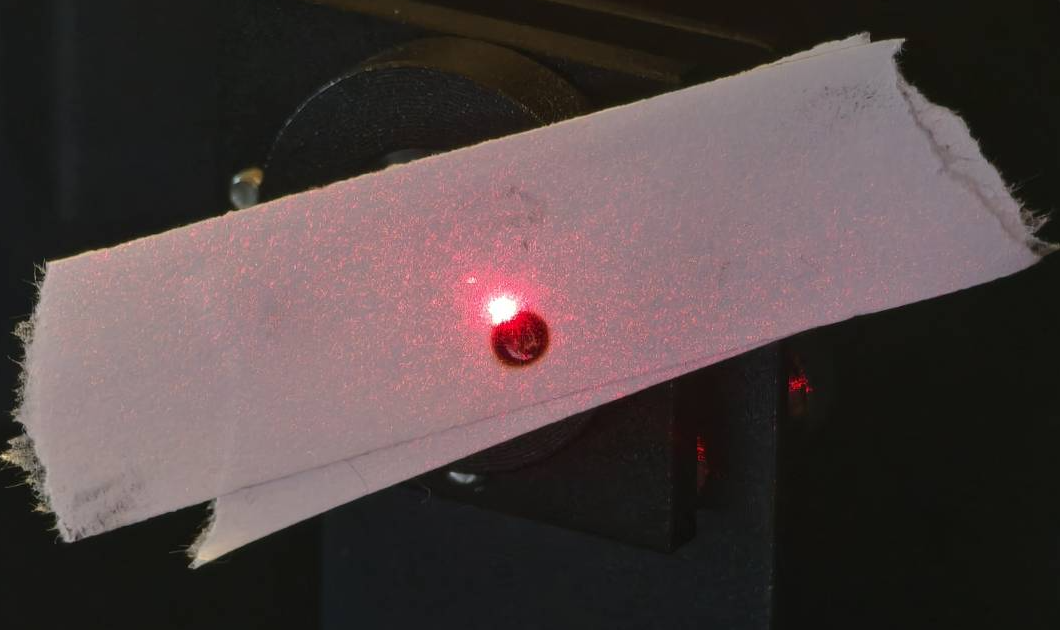

잘못된 예시 - 겹치지 않음

• 양호한 결과 - 겹침 >> 9단계

• 불량한 결과 - 겹치지 않음 >> 8.1단계

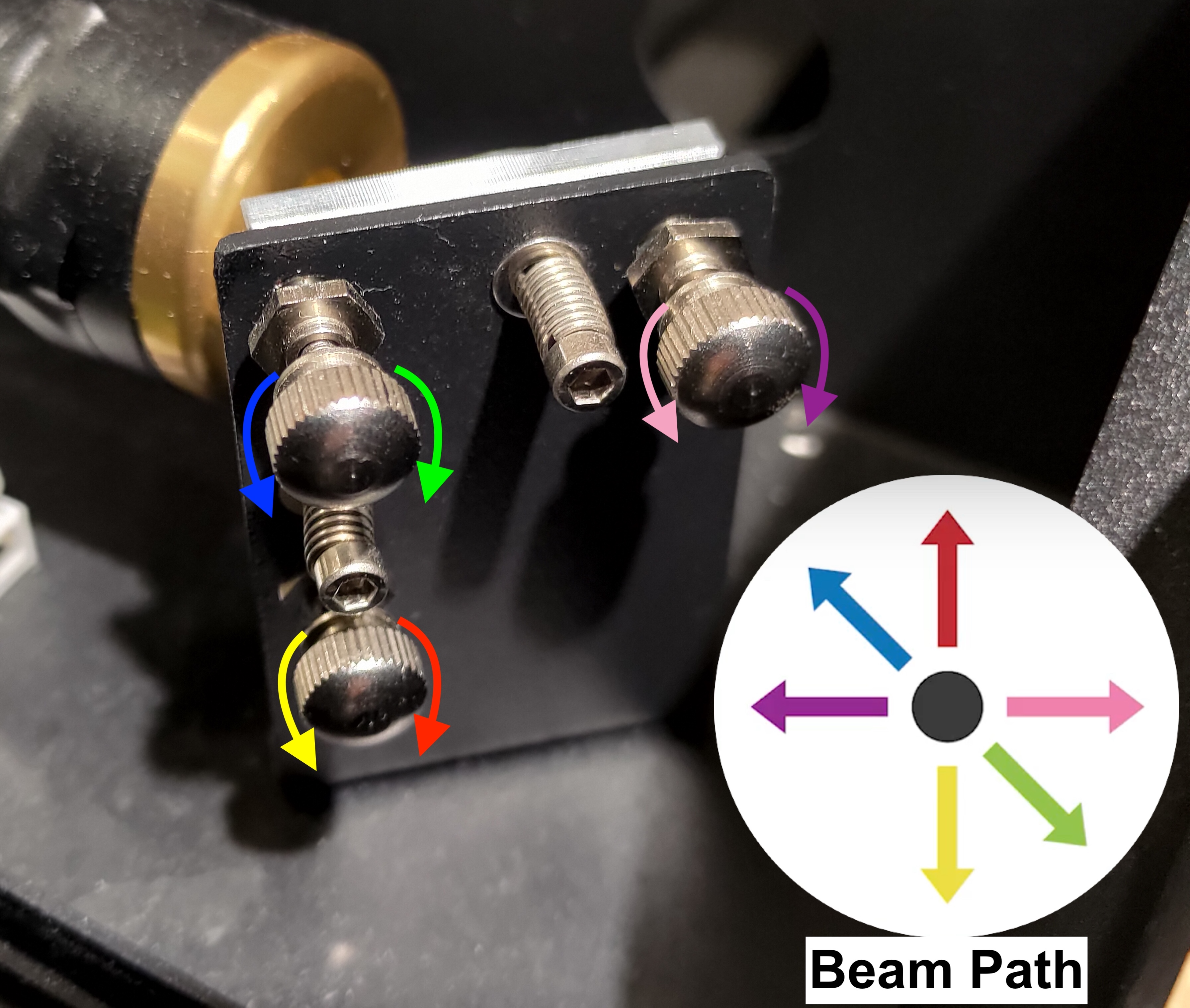

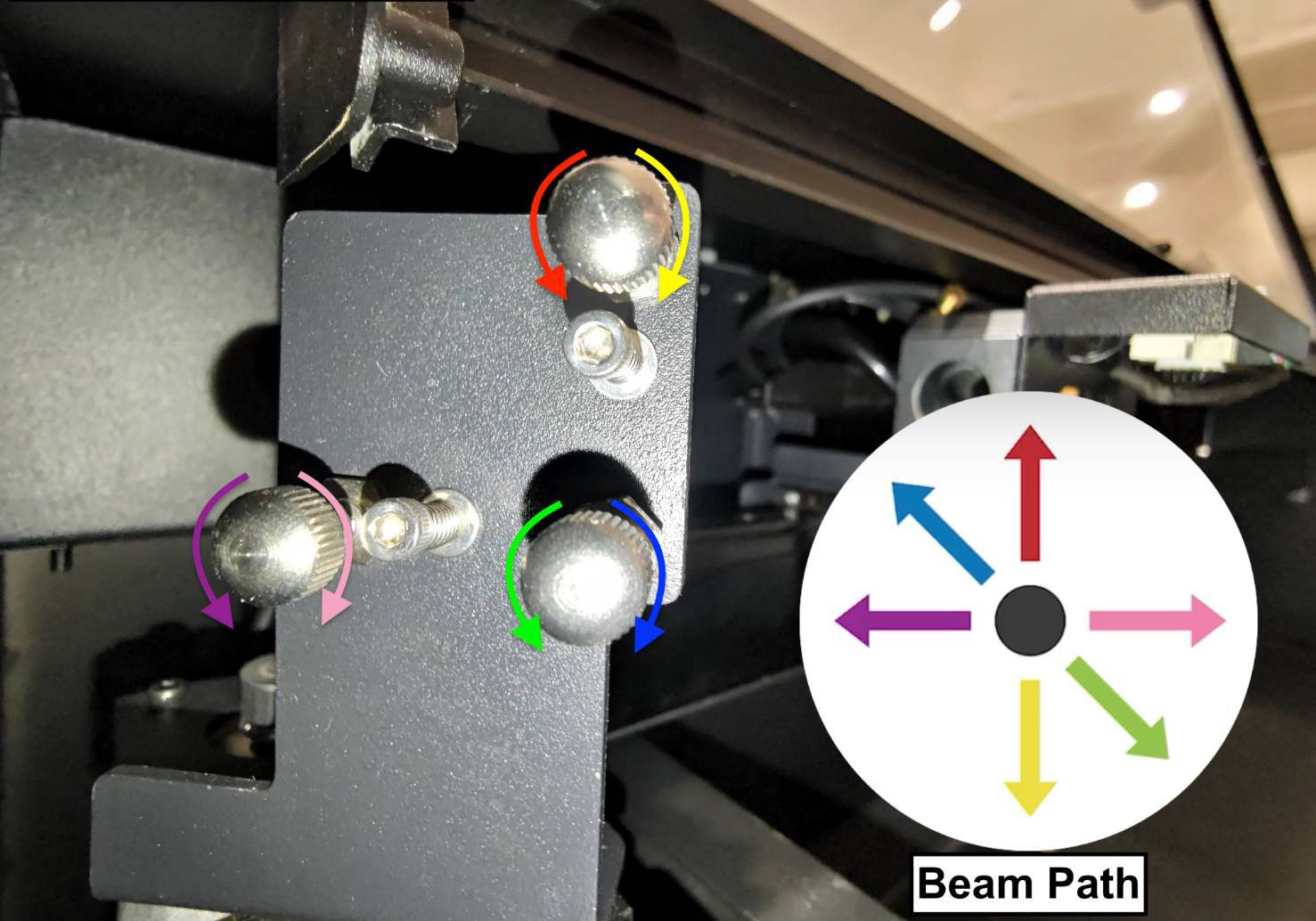

• 1번 거울에는 3개의 나사가 있으며, 이를 시계 방향 또는 반시계 방향으로 회전시키면 빔 경로가 변경되어 빨간색 레이저 점의 위치가 변경됩니다.


• 너트를 올바르게 푸는 방법을 알아보겠습니다:
  먼저 너트에 알코올을 뿌려 젤이나 접착제를 녹이고 몇 초 동안 기다립니다.

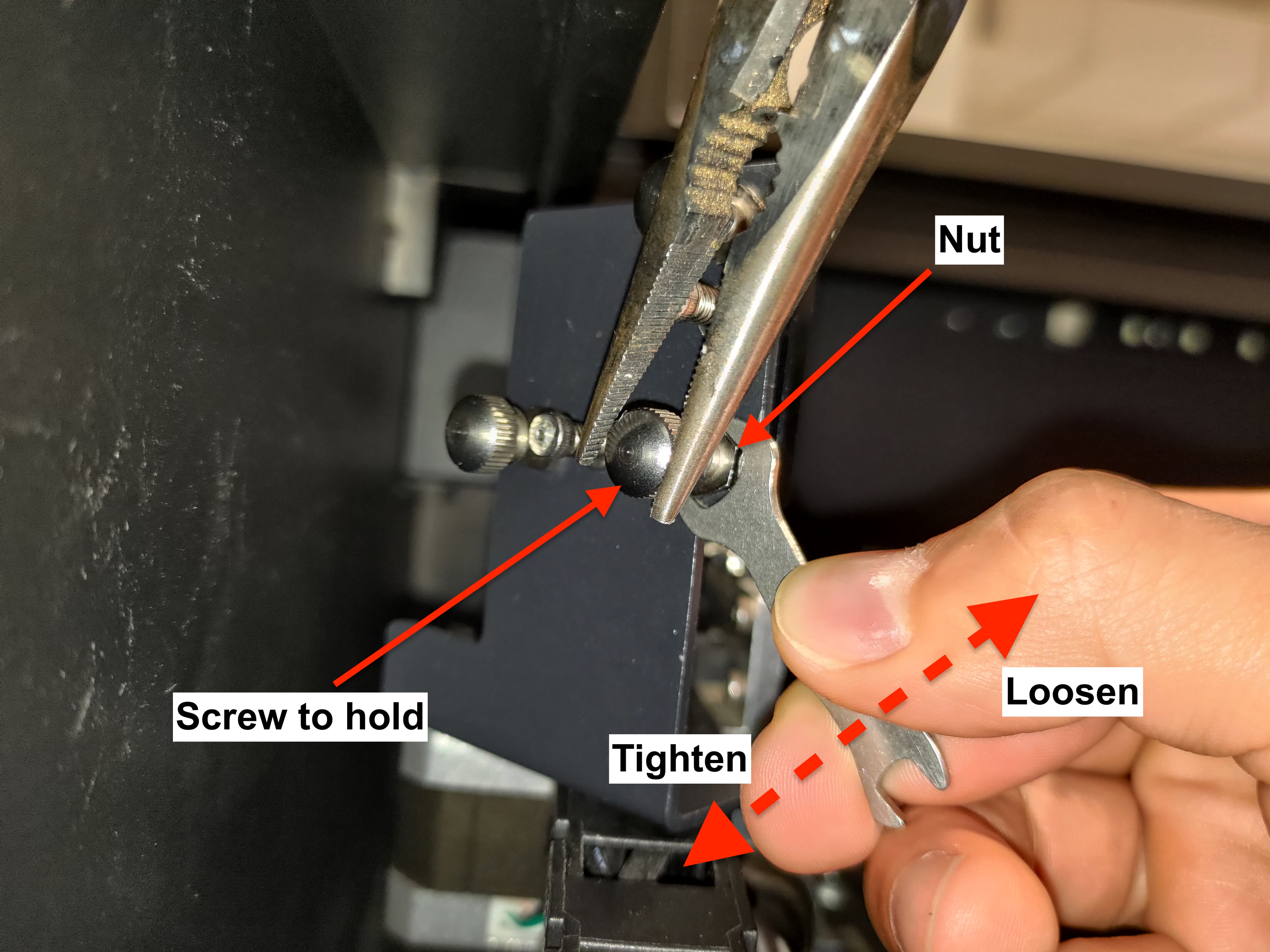

• 그 다음, 플라이어로 나사를 고정한 후, 양구 렌치를 사용하여 너트를 시계 반대 방향으로 돌려 풉니다.



• 시연
  (영상에서 나사는 촬영 전에 미리 풀어져 있었음을 참고하시기 바랍니다.)


• 빨간색 레이저 점의 위치를 확인하고, 조정할 나사와 그 회전 방향을 결정합니다.
  아래 사진을 보고 빨간색 레이저 점의 위치와 유사한 번호를 찾으십시오:



• #1의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치려면 오른쪽 아래로 이동해야 합니다
  왼쪽 상단의 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하세요.




  #2의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 곧바로 아래로 이동해야 합니다.
  좌하단 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하세요.





  #3의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 먼저 아래로 이동한 다음 왼쪽으로 이동해야 합니다.
  점을 아래로 이동시키려면 좌하단 나사를 시계 반대 방향으로 돌려야 합니다..
  점을 왼쪽으로 이동시키려면 우상단 나사를 시계 방향으로 돌려야 합니다.
  아래 사진을 참조하세요.




  #4의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 오른쪽으로 이동해야 합니다.
  우상단 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하세요.





  #5의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 왼쪽으로 이동해야 합니다.
  우상단 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하세요.





  #6의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 먼저 오른쪽으로 이동한 다음 위로 이동해야 합니다.
  점을 오른쪽으로 이동시키려면 우상단 나사를 시계 반대 방향으로 돌려야 합니다.
  점을 위로 이동시키려면 좌하단 나사를 시계 방향으로 돌려야 합니다..
  아래 사진을 참조하세요.




  #7의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 곧바로 위로 이동해야 합니다.
  좌하단 나사를 시계 방향으로 회전시켜야 합니다.. 아래 사진을 참조하세요.




  #8의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 좌상단으로 이동해야 합니다.
  좌상단 나사를 반시계 방향으로 회전시켜야 합니다.. 아래 사진을 참조하세요.



• 나사를 조정한 후 시계 방향으로 돌려 너트를 조이십시오. 시계 방향으로.

단계 개요:

실제 단계:

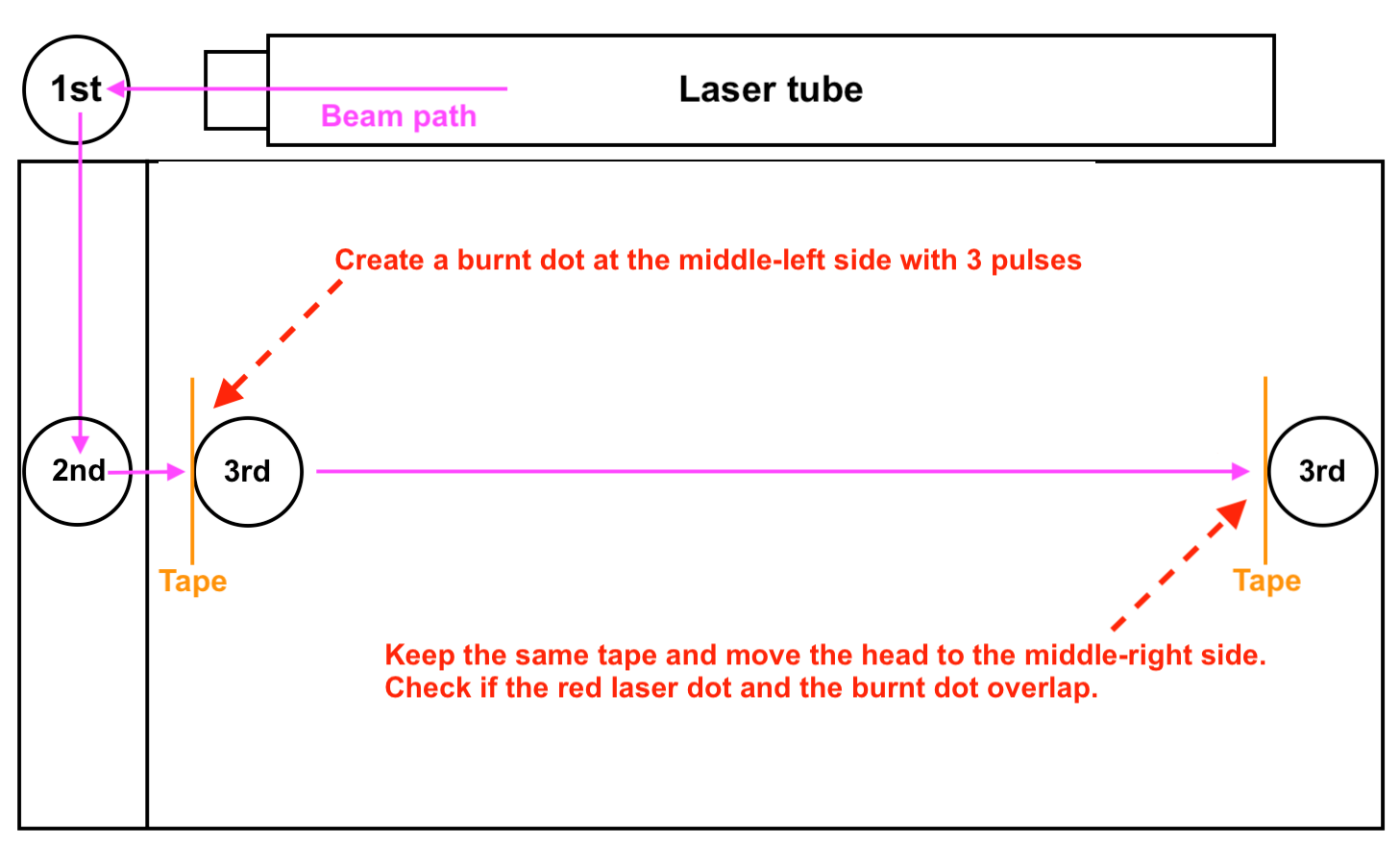

1. 테이프를 제거하고 3번 거울 입구에 새로운 2겹 양면 테이프를 부착하십시오.
2. 레이저 헤드를 좌측 중앙으로 이동하십시오.
3. 도어를 닫고 3회 펄스를 발생시키세요.
4. 적색 레이저와 연소 자국이 겹치는지 육안으로 확인하세요.

올바른 예시 - 겹침

잘못된 예시 - 겹치지 않음

• 양호한 결과 - 겹침 >> 10단계

• 불량한 결과 - 겹치지 않음 >> 9.1단계

• 너트를 올바르게 푸는 방법을 숙지하십시오. 빨간색 레이저 점의 위치가 변경됩니다.


• 다음으로, 플라이어로 나사를 고정한 다음
  먼저 너트에 알코올을 뿌려 젤이나 접착제를 녹이고 몇 초 동안 기다립니다.




• 양구 렌치로 너트를 풀어 주십시오. 시계 반대 방향으로 돌려 풉니다.





• 시연
  (영상에서 나사는 촬영 전에 미리 풀어져 있었음을 참고하시기 바랍니다.)


• 빨간색 레이저 점의 위치를 확인하고, 조정할 나사와 그 회전 방향을 결정합니다.
  아래 사진을 참조하여 빨간색 레이저 점의 위치와 가장 유사한 번호를 찾으십시오.




• #1의 경우:
  빨간색 레이저 점을 오른쪽 아래로 이동시켜 첫 번째 점과 겹치도록 해야 합니다.
  오른쪽 하단의 나사를 시계 반대 방향으로 돌려야 합니다..
  아래 사진을 참조하세요.





  #2의 경우:
  빨간색 레이저 점을 수직으로 아래로 이동시켜 첫 번째 점과 겹치도록 해야 합니다.
  우상단 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하세요.





  #3의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 먼저 아래로 이동한 다음 왼쪽으로 이동해야 합니다.
  오른쪽 상단의 나사를 시계 방향으로 돌려 점을 아래로 이동시켜야 합니다.
  왼쪽 하단의 나사를 시계 반대 방향으로 돌려 점을 왼쪽으로 이동시켜야 합니다..
  아래 사진을 참조하세요.





  #4의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 오른쪽으로 이동해야 합니다.
  좌하단 나사를 시계 방향으로 회전시켜야 합니다.. 아래 사진을 참조하세요.




  #5의 경우:
  빨간색 레이저 점을 왼쪽으로 이동시켜 첫 번째 점과 겹치도록 해야 합니다.
  좌하단 나사를 시계 반대 방향으로 돌려야 합니다..
  아래 사진을 참조하세요.





  #6의 경우:
  빨간색 레이저 점을 먼저 오른쪽으로 이동시킨 다음 위로 이동시켜 첫 번째 점과 겹치도록 해야 합니다.
  왼쪽 하단의 나사를 시계 방향으로 돌려 점을 오른쪽으로 이동시켜야 합니다.
  오른쪽 상단의 나사를 시계 반대 방향으로 돌려 점을 위로 이동시켜야 합니다.
  아래 사진을 참조하세요.





  #7의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 곧바로 위로 이동해야 합니다.
  우상단 나사를 시계 반대 방향으로 돌려야 합니다.. 아래 사진을 참조하세요.





  #8의 경우:
  빨간색 레이저 점이 첫 번째 점과 겹치도록 좌상단으로 이동해야 합니다.
  오른쪽 하단의 나사를 시계 방향으로 돌려야 합니다.. 아래 사진을 참조하세요.





• 다음을 조이십시오 나사를 조정한 후 너트를 조이십시오 시계 방향으로.



• 파일을 다운로드하려면 link 를 사용하고 3mm 투명 아크릴로 조각 및 절단을 수행하십시오.

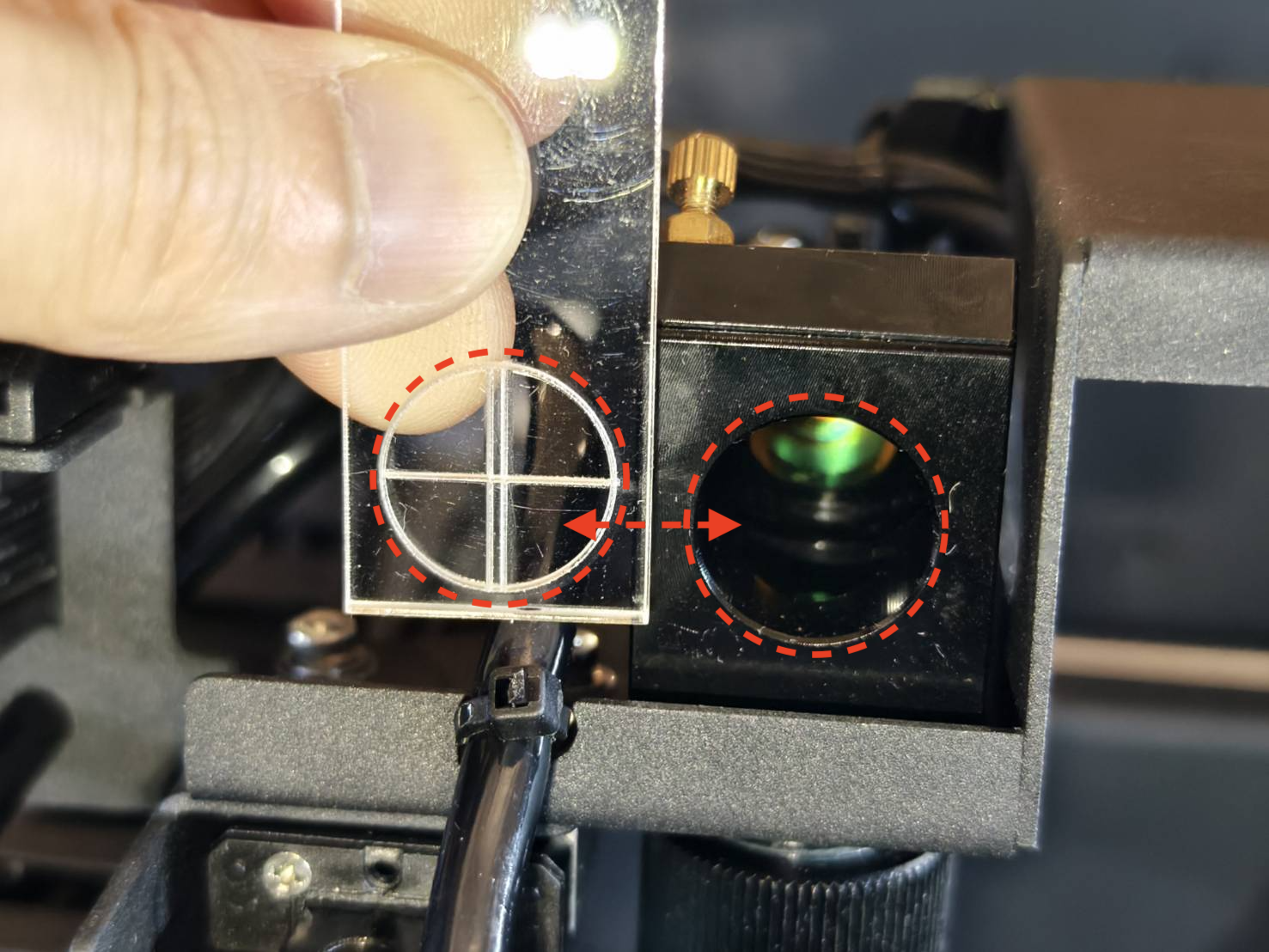

• 도구의 원형 부분이 아래 사진과 같이 입구와 일치하게 됩니다.

• 기기가 베드의 어느 부분도 절단할 수 없는 경우 임시 도구를 만들어야 합니다.

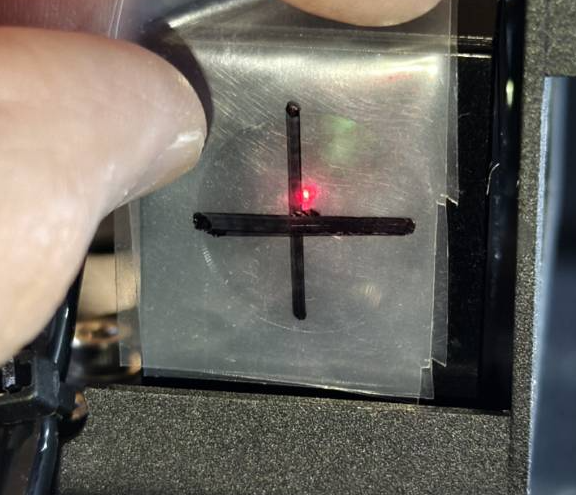

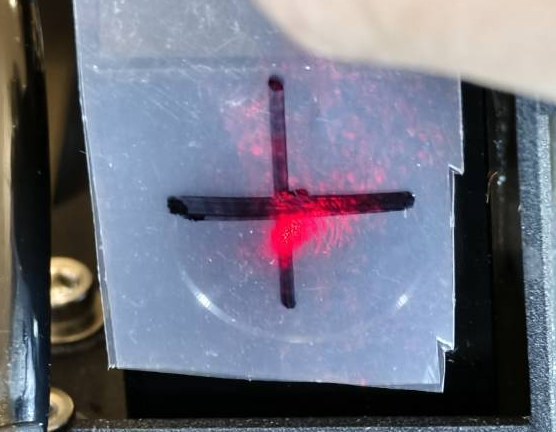

  투명 테이프를 사용하여 접착면이 안쪽으로 오도록 접으십시오.

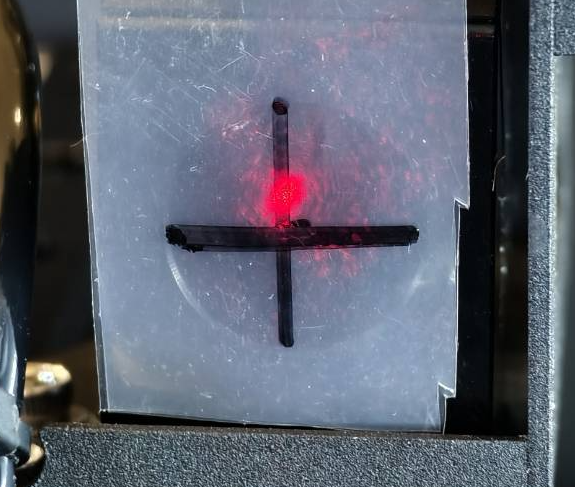

  아래 사진과 같이 두 개의 선을 그리십시오.



• 테이프의 선 중심이 원형 입구의 중심이 됩니다.
  (아래 사진의 빨간 점과 같이 테이프의 선을 정렬하기 위해 두 개의 표시를 하는 것을 권장합니다.)

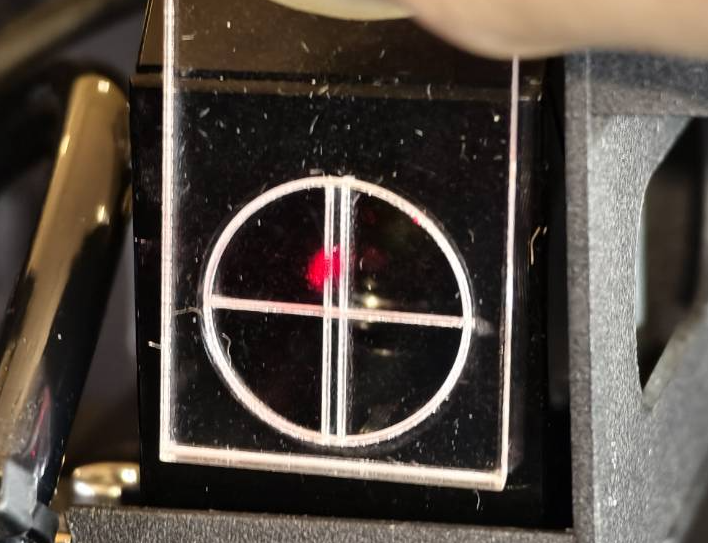

• 도구가 준비되면 레이저 헤드를 중앙으로 이동하십시오.

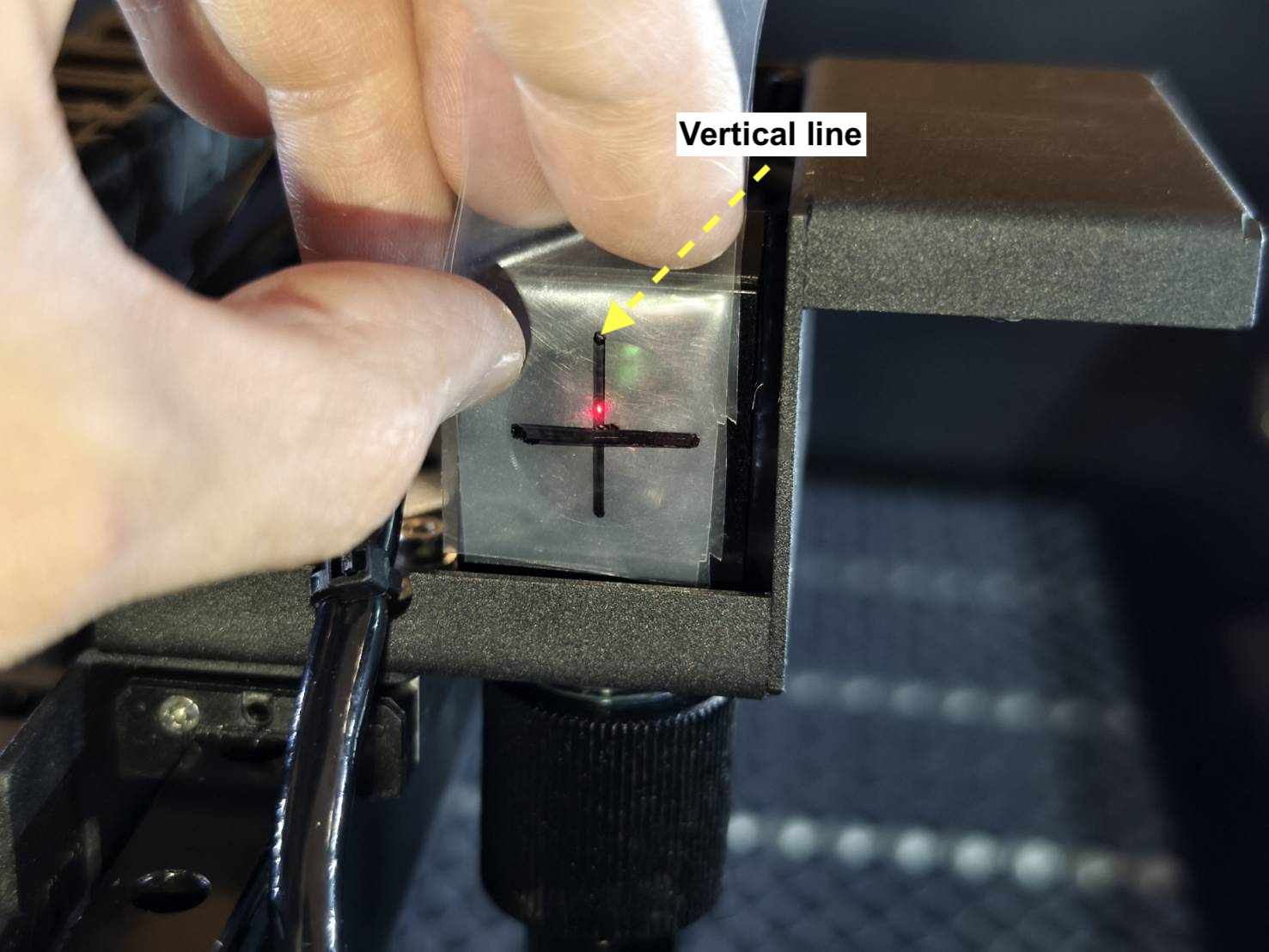

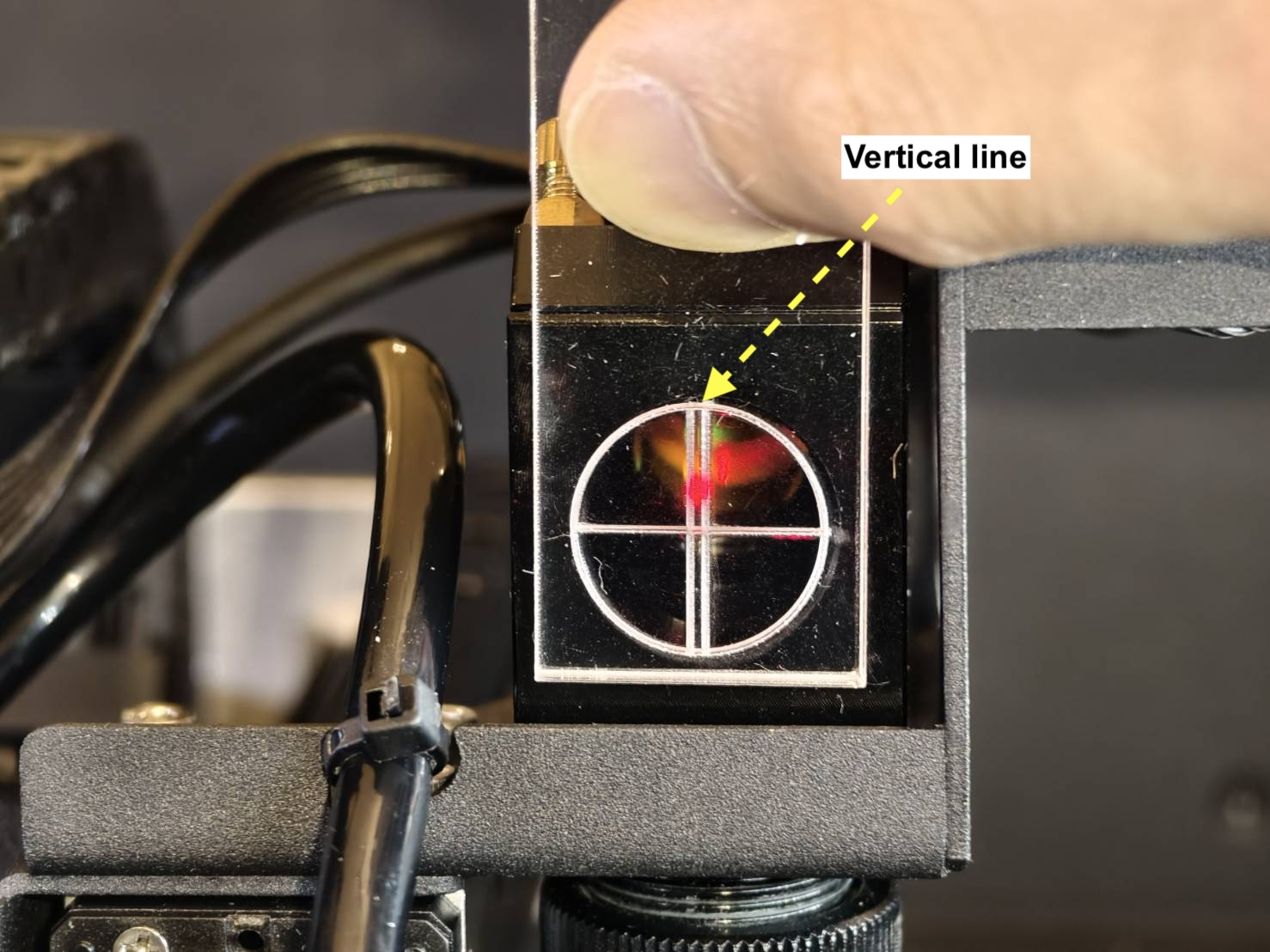

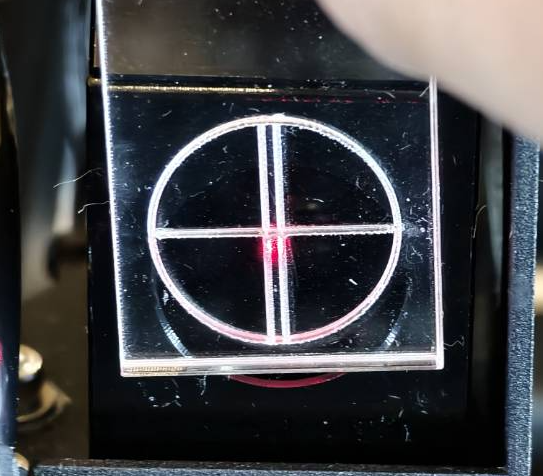

• 도구를 사용하여 수직선을 확인하십시오.

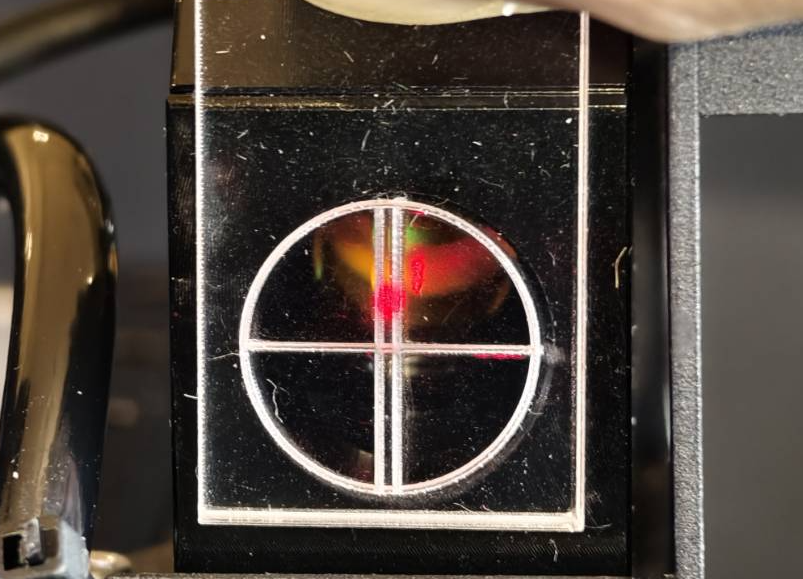

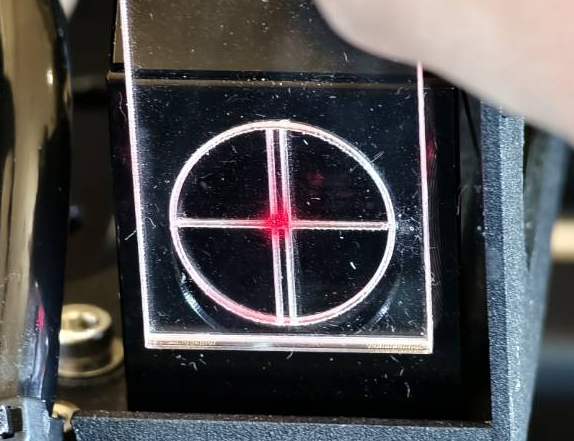

  도구의 원 또는 점을 입구에 맞추고 빨간색 레이저 점의 위치를 확인하십시오.


  아크릴

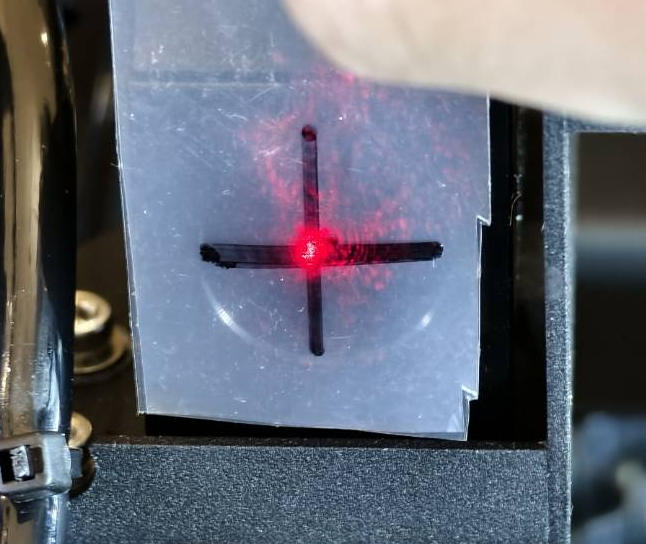

  올바른 예시		잘못된 예시




  테이프

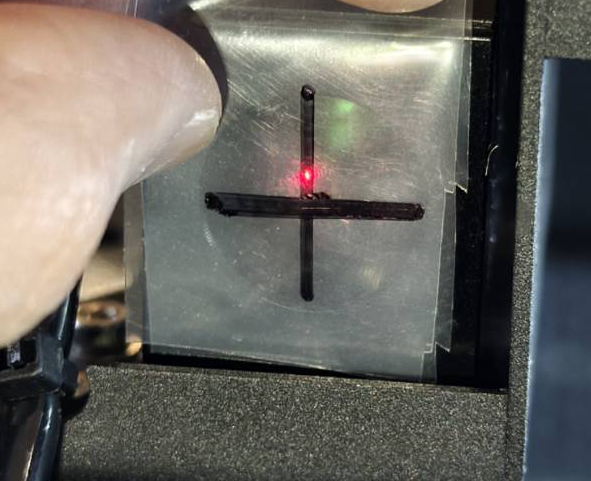

  올바름 - 중앙	잘못됨 - 중앙이 아님

• 올바른 결과 >> 1단계1

• 잘못된 결과 >> 단계 10.1

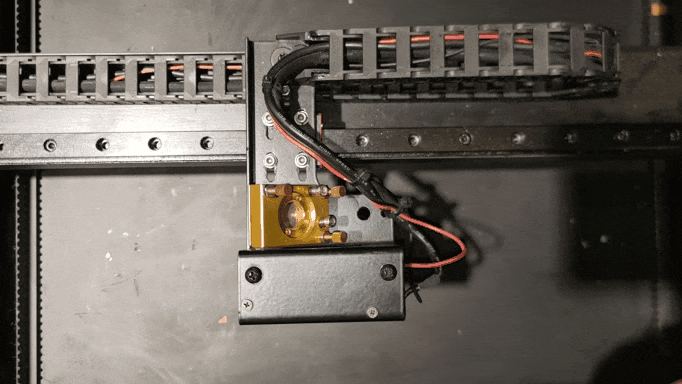

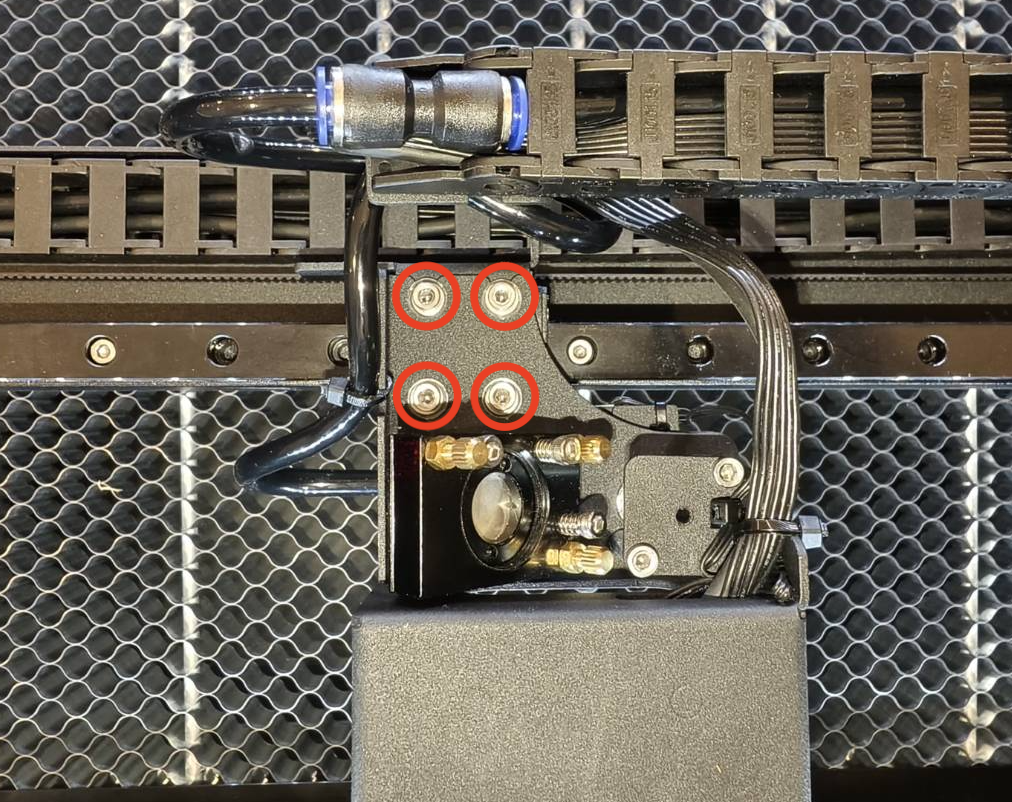

• 이 4개의 나사를 살짝 풀되, 제거하거나 너무 느슨하게 하지 마십시오.


  • 나사를 풀면 헤드를 안쪽으로 밀거나 바깥쪽으로 밀 수 있습니다.
    • 바깥쪽으로 밀기:



    • 안쪽으로 밀기:



• 헤드를 이동한 후에는 나사를 다시 조여주십시오.

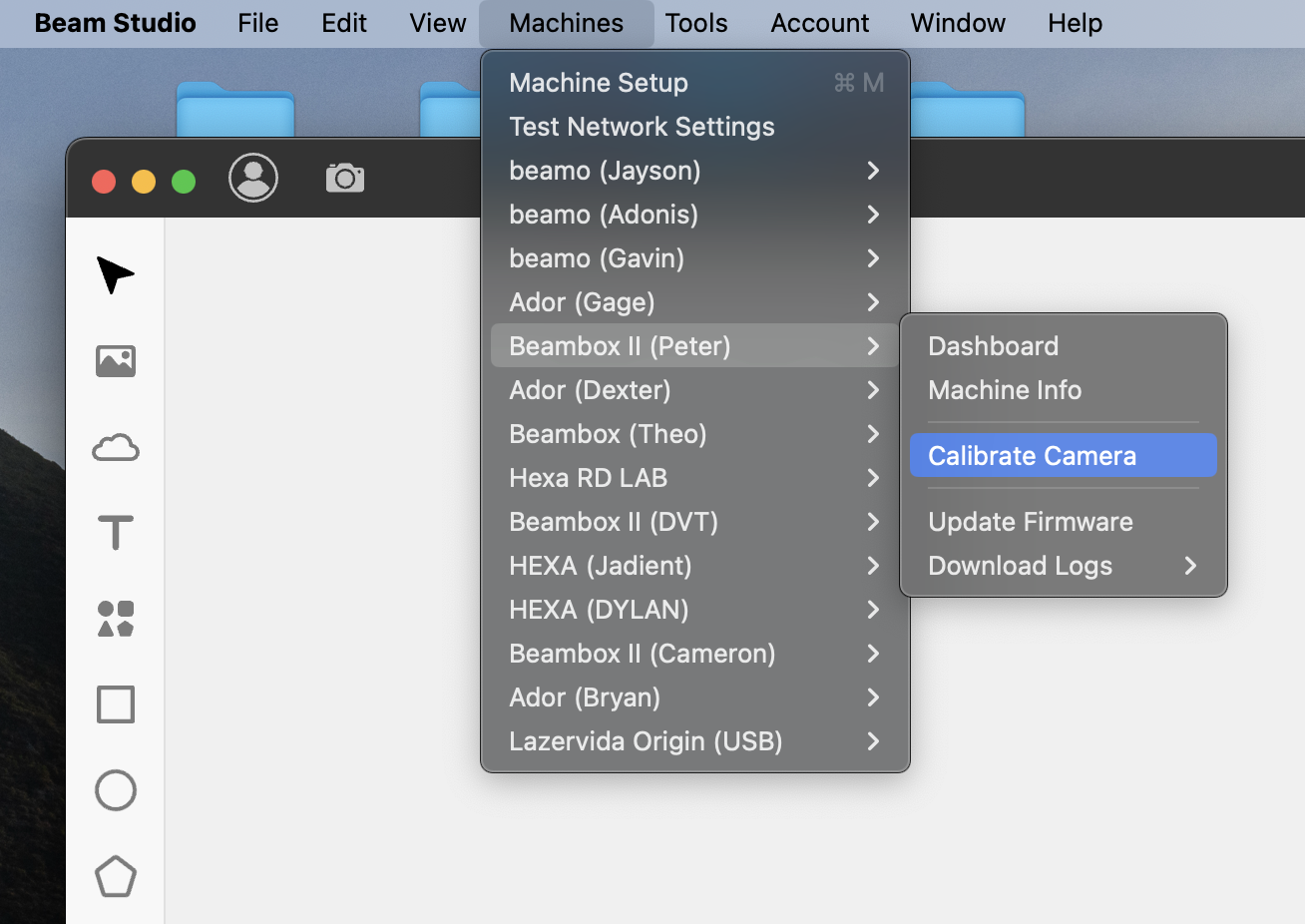

• Beam Studio에서 카메라 보정을 수행하십시오.
  (이는 모든 광학 경로 정렬이 완료된 후 마지막 단계로 수행할 수 있습니다.)


• 레이저 헤드를 중앙으로 이동합니다.

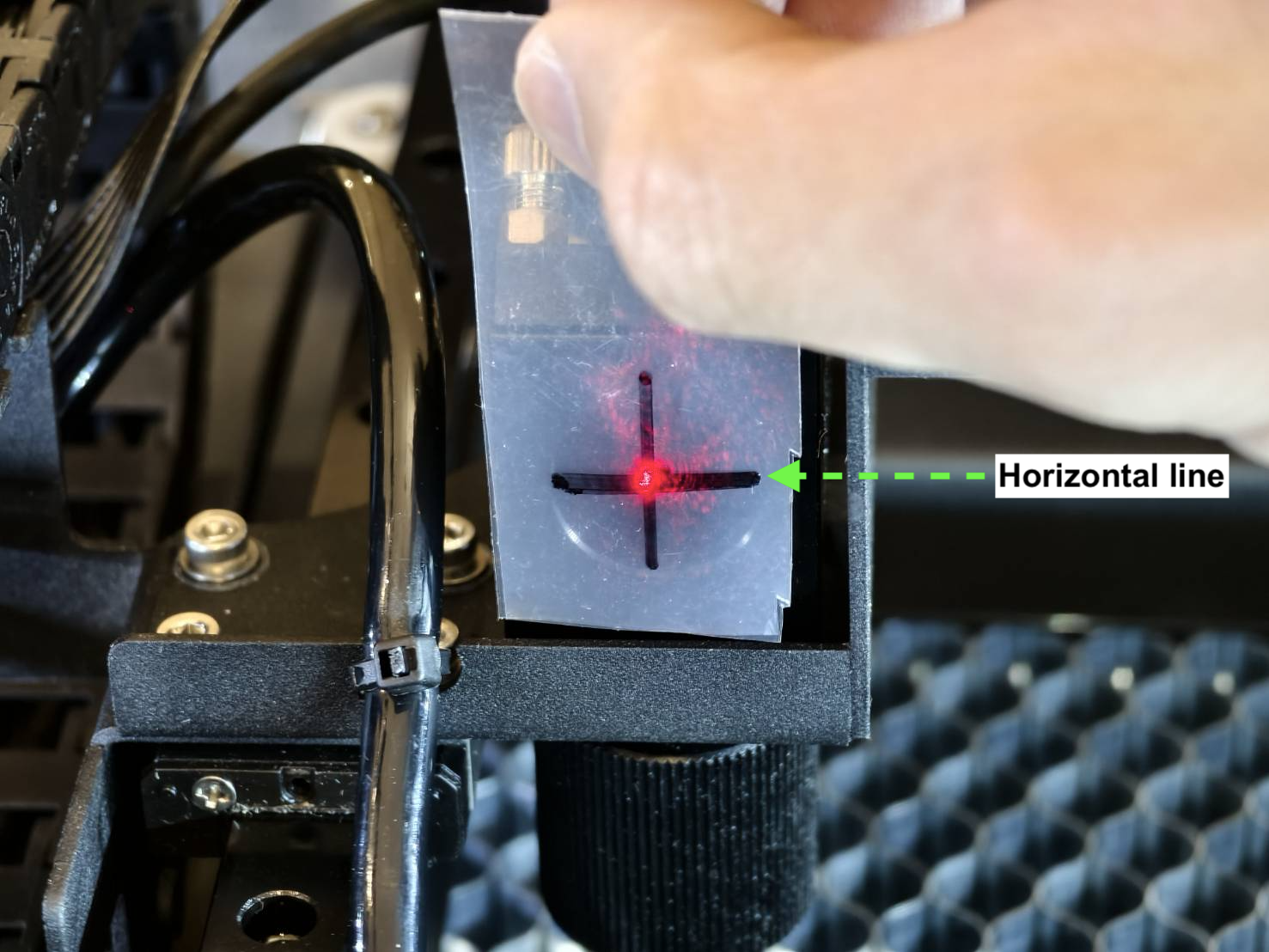

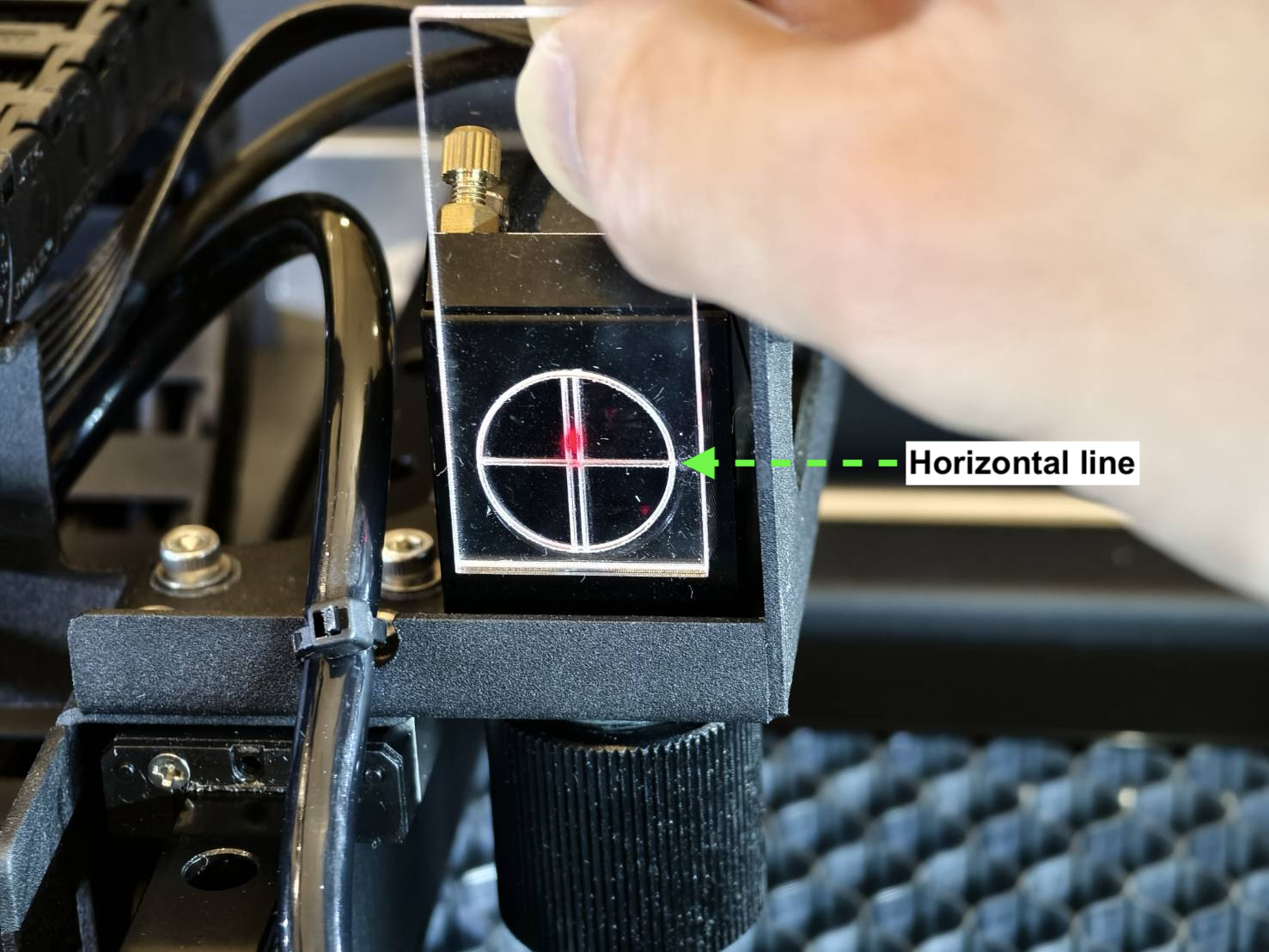

• 도구를 사용하여 수평선을 확인합니다.

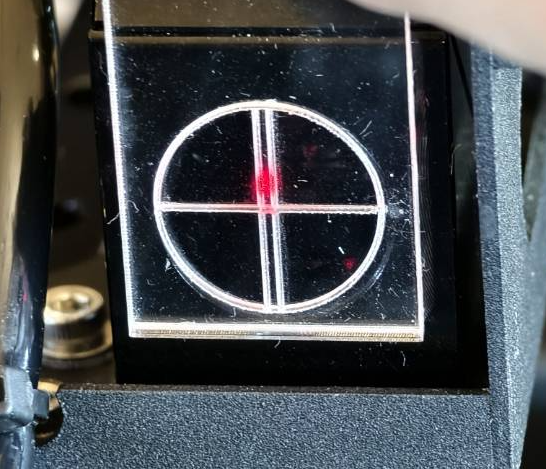

  도구의 원 또는 점을 입구에 맞추고 빨간색 레이저 점의 위치를 확인하십시오.


  아크릴
  올바름 - 중앙		허용 가능 - 상단	불량 - 하단




  테이프
  올바름 - 중앙	허용 가능 - 상단	불량 - 하단

• 양호 또는 허용 가능한 결과 >> 단계 12

• 잘못된 결과 >> 고객 지원 센터에 문의하세요
  • 가능한 원인:
    • 레이저 빔의 각도가 너무 많이 벗어나 높이를 조정하거나 교체해야 합니다.

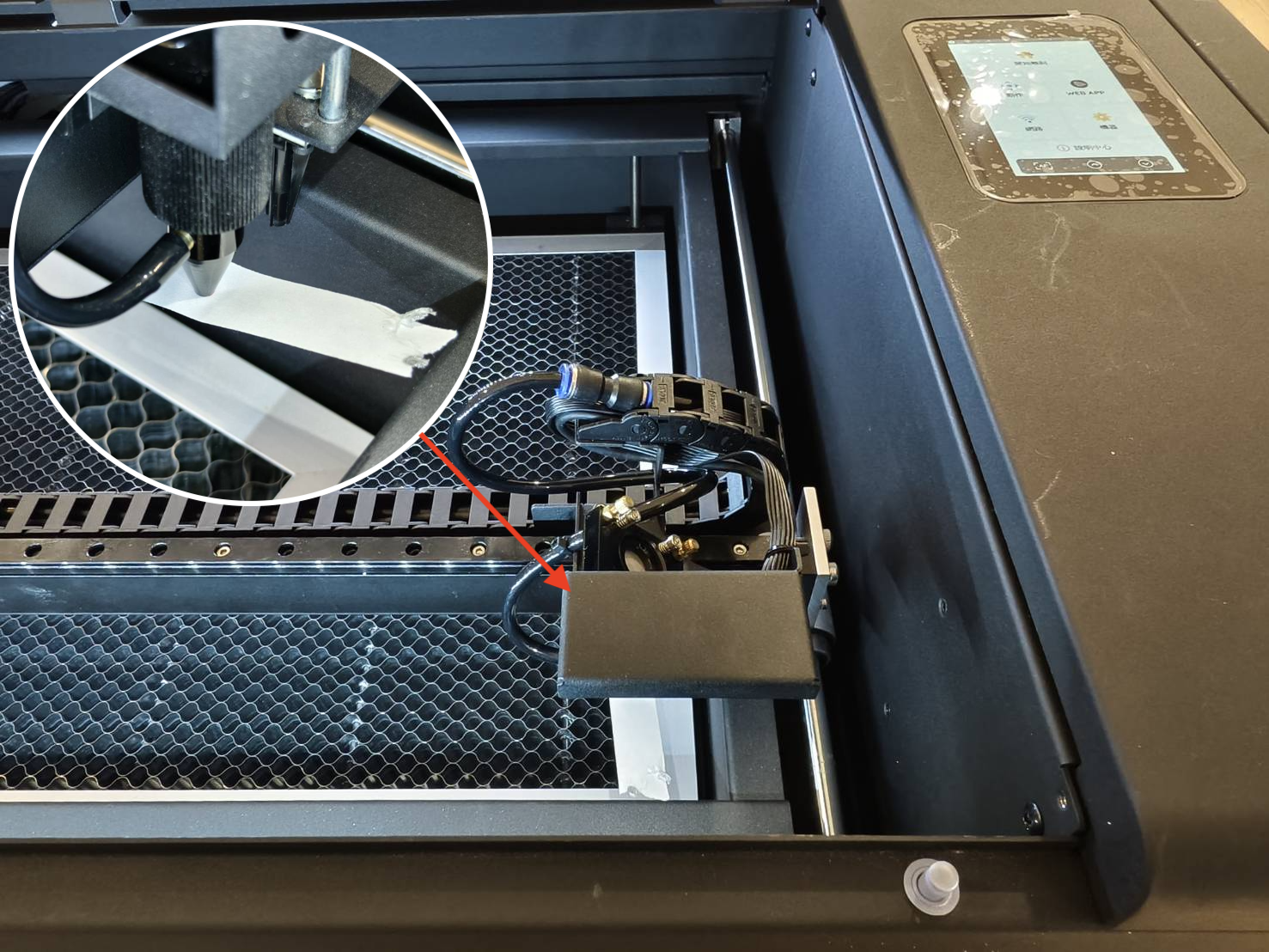

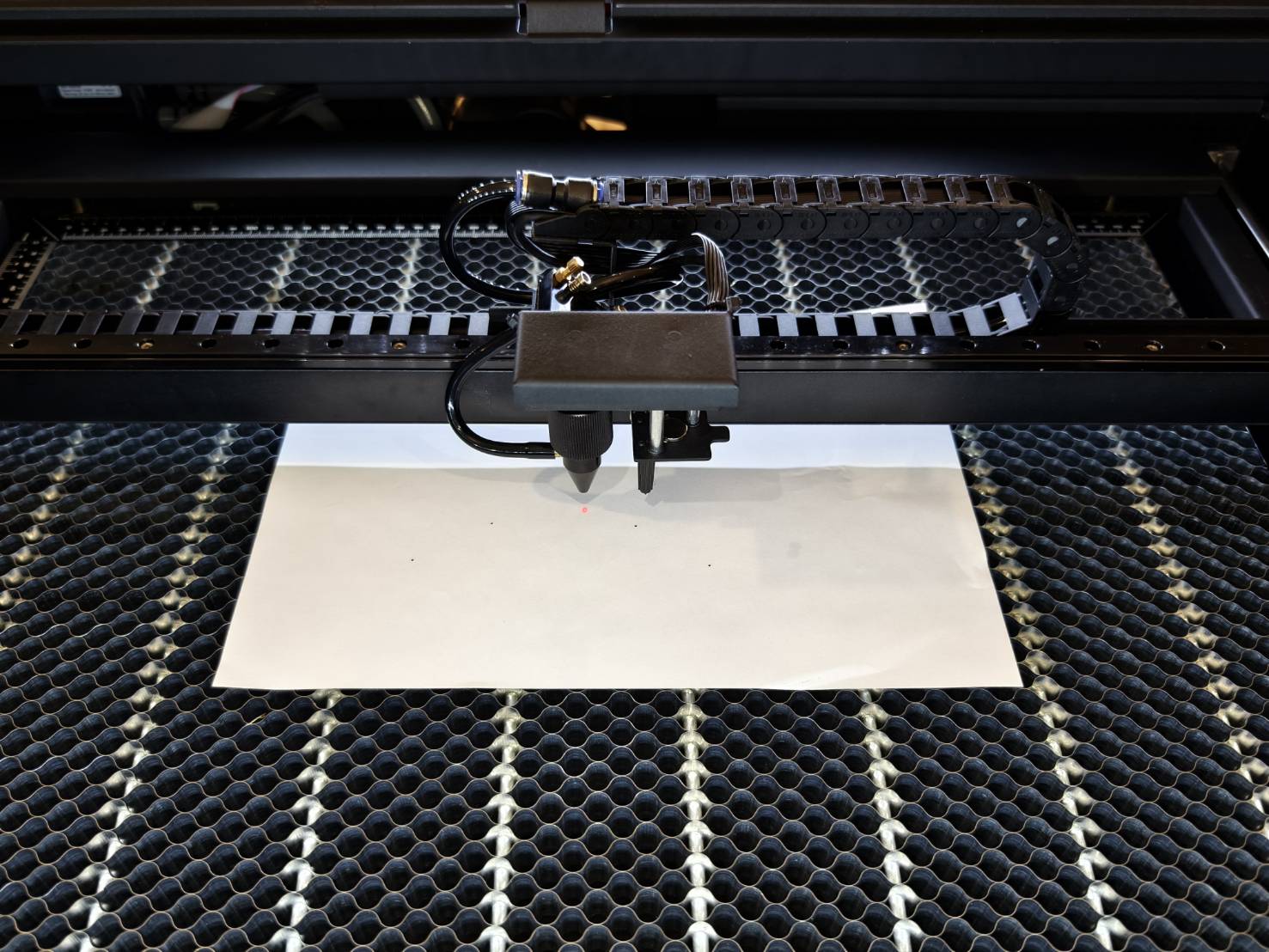

• 레이저 헤드를 베드 중앙으로 이동하고 노즐 팁 아래에 종이 한 장을 놓으십시오.
  종이와 노즐 팁 사이의 거리가 약 5mm에서 10mm가 되도록 베드를 올리거나 내리십시오.

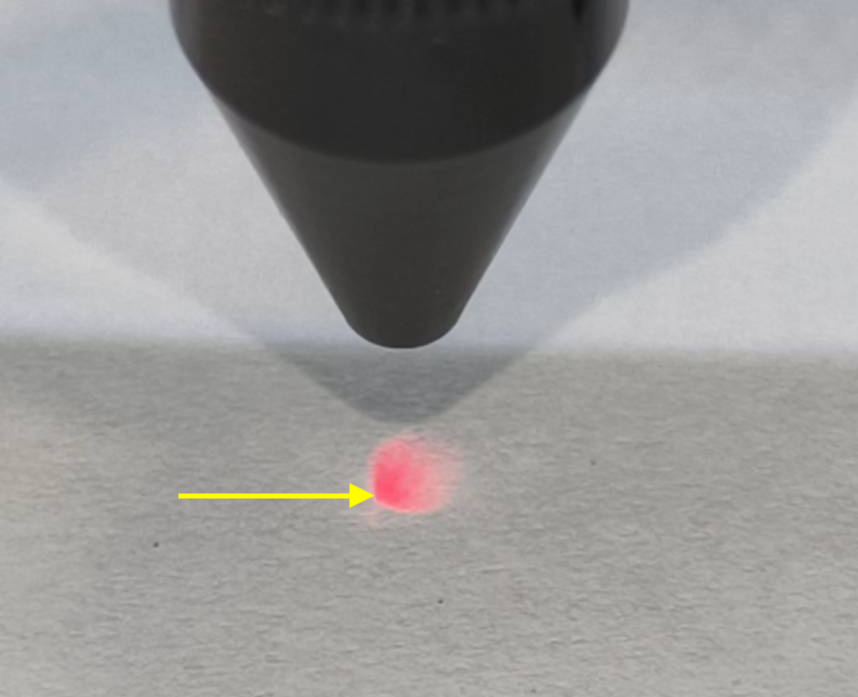

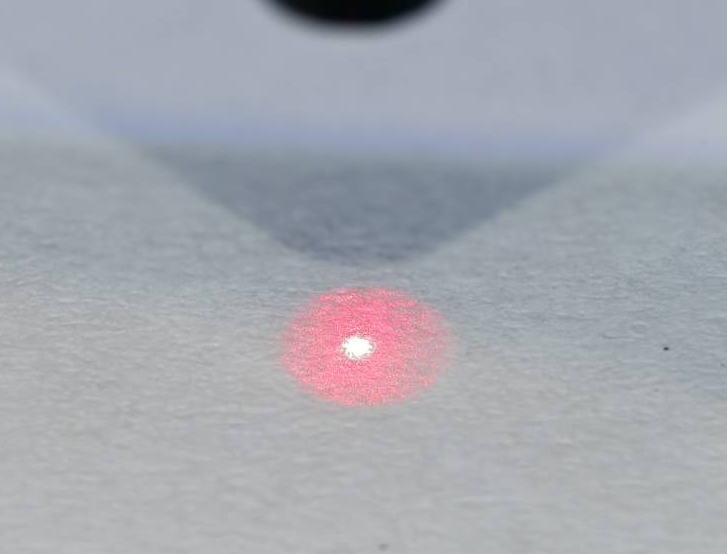

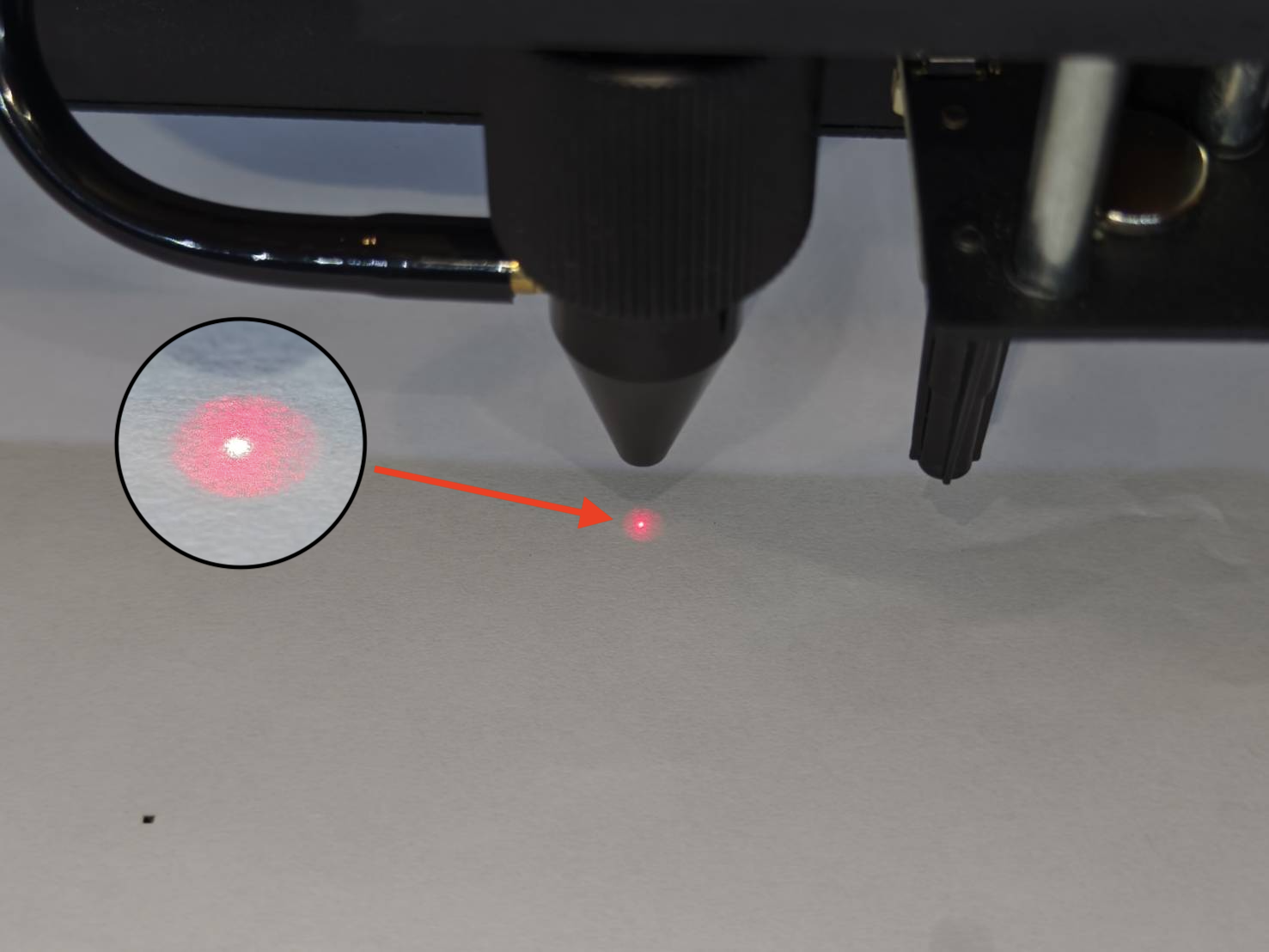

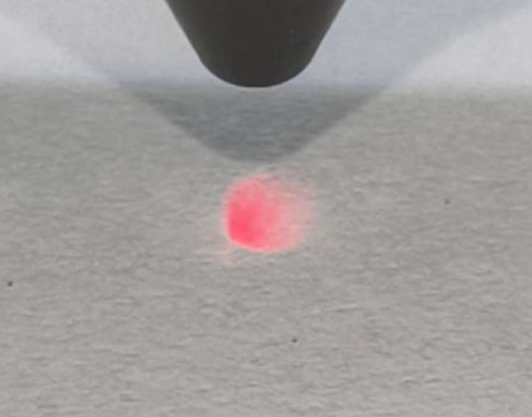

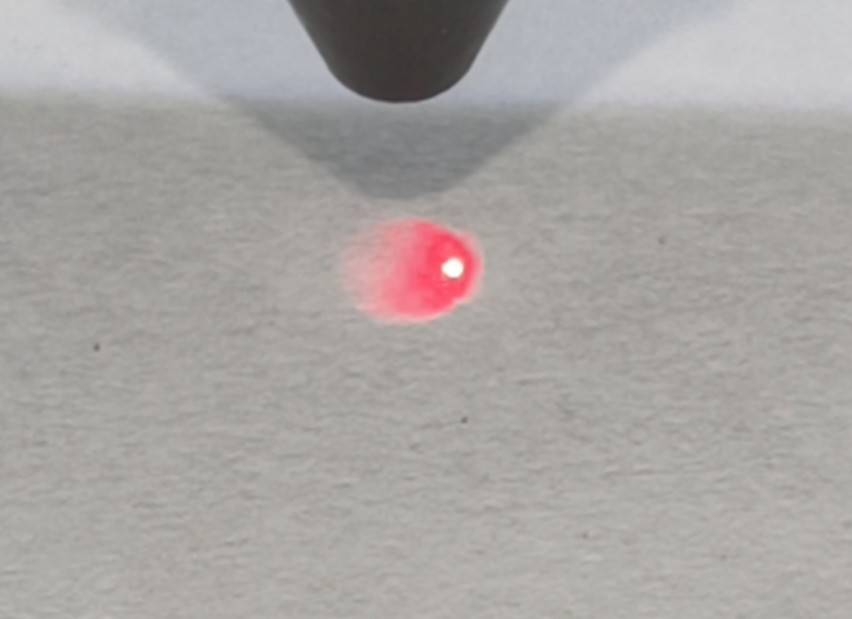

• 아래 사진과 같이 초점이 맞춰진 빨간색 레이저 점이나 빨간색 광선이 보이는지 확인하십시오.



  정상 결과 - 중앙	불량 결과 - 점 없음	불량 결과 - 중앙에서 벗어남

• 올바른 결과 >> 1단계3

• 잘못된 결과 >> 단계 12.1

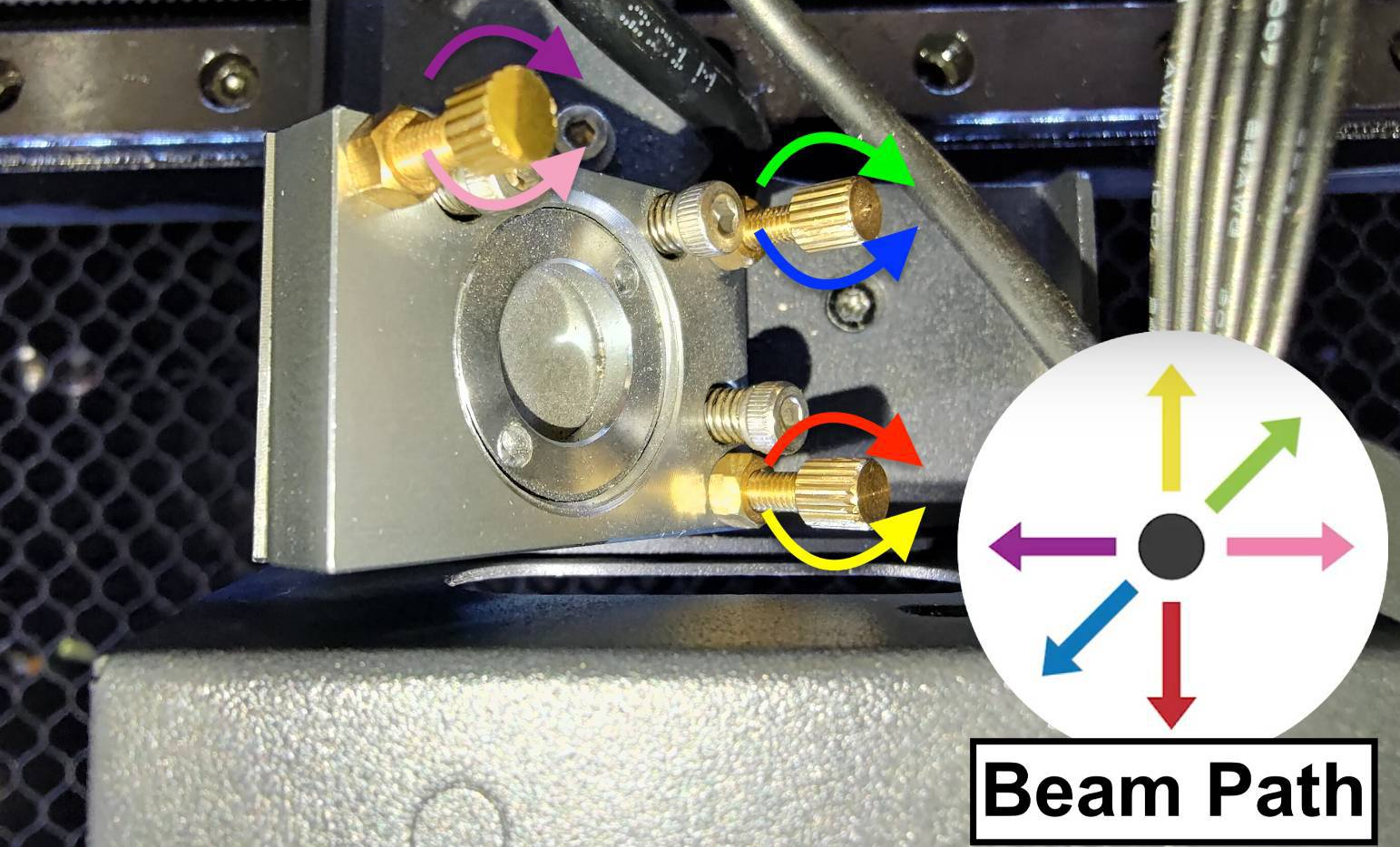

• 이 단계에서는 수직 경로를 정렬하는 방법을 안내해 드리겠습니다. 3번 거울의 나사를 조정하여 3번 거울에서 베드까지의 광학 경로를 조정합니다.
  3번 거울에는 3개의 나사가 있으며, 이를 시계 방향 또는 반시계 방향으로 회전시키면 수직 빔 경로가 변경되어 테이프 위의 작은 점의 위치가 바뀝니다.



• 다음으로, 플라이어로 나사를 고정한 다음
  플라이어로 나사를 잡은 다음, 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 풉니다.


• 레이저 점의 위치는 어떻게 확인할 수 있습니까?
  초점이 맞춰진 점이 보이지 않으면, 더 강한 영역이 점의 위치를 나타내는 빨간색 광선을 볼 수 있습니다.

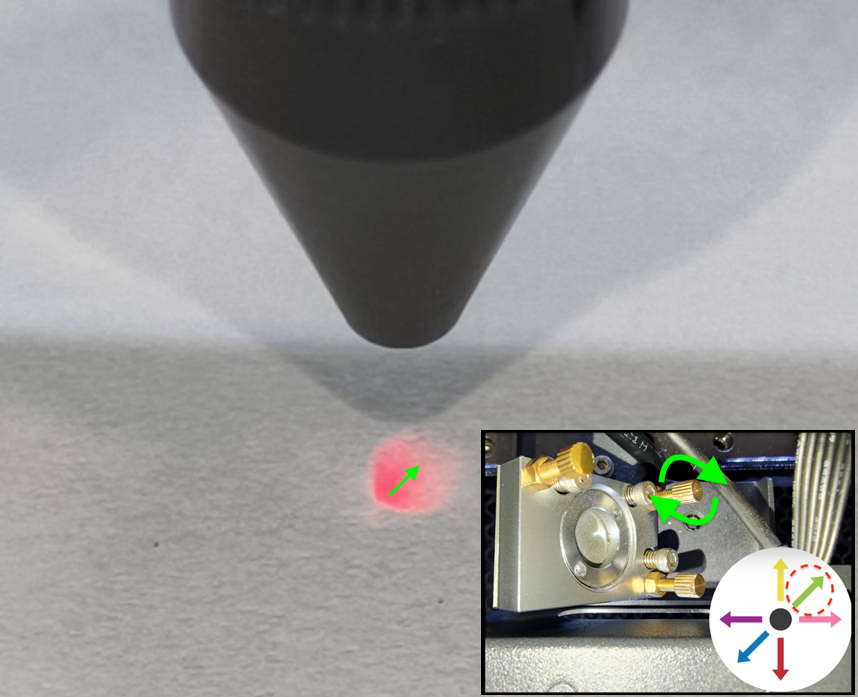

  예시

  사진에서 표시된 것처럼 빛이 더 강한 부분이 있는데, 이는 점이 왼쪽 아래 위치에 있어야 함을 나타냅니다.

  점을 중앙으로 이동하려면 점이 위쪽과 오른쪽으로 이동해야 하므로, 오른쪽 위 나사를 시계 방향으로 회전하는 것이 좋습니다.

  시연

• 다음을 조이십시오 나사를 조정한 후 너트를 조이십시오 시계 방향으로.


• 조정이 문제없이 완료되었습니다 >> 1단계3

• 아무리 조정해도 점이 보이지 않거나 중앙에 맞출 수 없습니다 >>
  • 링크를 사용하여 고급 조정을 수행하세요.
    >> 고급 광학 경로 조정
  • 조정 후 이 문서의 단계 12.1 로 돌아가 빨간색 점 조정을 시도하세요.

• 레이저 헤드를 베드의 우측 하단 모서리로 이동하고 노즐 끝 아래에 종이 한 장을 놓으세요.
  종이와 노즐 팁 사이의 거리가 약 5mm에서 10mm가 되도록 베드를 올리거나 내리십시오.



• 아래 사진과 같이 초점이 맞춰진 빨간색 레이저 점이나 빨간색 광선이 보이는지 확인하십시오.



  정상 결과 - 중앙	불량 결과 - 점 없음	불량 결과 - 중앙에서 벗어남

• 올바른 결과 >> 14단계

• 잘못된 결과 >> 13.1단계

• 이 단계에서는 수직 경로를 정렬하는 방법을 안내해 드리겠습니다. 3번 거울의 나사를 조정하여 3번 거울에서 베드까지의 광학 경로를 조정합니다.
  3번 거울에는 3개의 나사가 있으며, 이를 시계 방향 또는 반시계 방향으로 회전시키면 수직 빔 경로가 변경되어 테이프 위의 작은 점의 위치가 바뀝니다.



• 다음으로, 플라이어로 나사를 고정한 다음
  플라이어로 나사를 잡은 다음, 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 풉니다.


• 레이저 점의 위치를 확인하는 방법은 무엇인가요?
  초점이 맞은 점이 보이지 않으면 빨간색 빛이 보입니다. 더 강한 영역이 점의 위치를 나타냅니다.


  예시

  사진에서 표시된 것처럼 빛이 더 강한 부분이 있으며, 이는 점이 좌측 하단에 위치해야 함을 나타냅니다.

  점을 중앙으로 이동하려면 점이 위쪽과 오른쪽으로 이동해야 하므로, 오른쪽 위 나사를 시계 방향으로 회전하는 것이 좋습니다.

  시연

• 다음을 조이십시오 나사를 조정한 후 너트를 조이십시오 시계 방향으로.



• 조정이 문제없이 완료되었습니다 >> 14단계

• 아무리 조정해도 점이 보이지 않거나 중앙에 맞출 수 없습니다 >>
  • 로 돌아가서 단계 12.1 점이 베드의 중앙에 위치하는지 확인하세요.
  • 조정 후, 바로 14단계.

단계 개요 - 중앙

• 한 겹의 테이프를 한 겹 테이프 노즐 팁에 붙이고, 레이저 헤드를 베드 중앙으로 이동시킨 후 도어를 닫고 한 번의 펄스.



• 시연



• 를 발사합니다. 테이프를 제거하고 점이 둥근지 확인하세요.

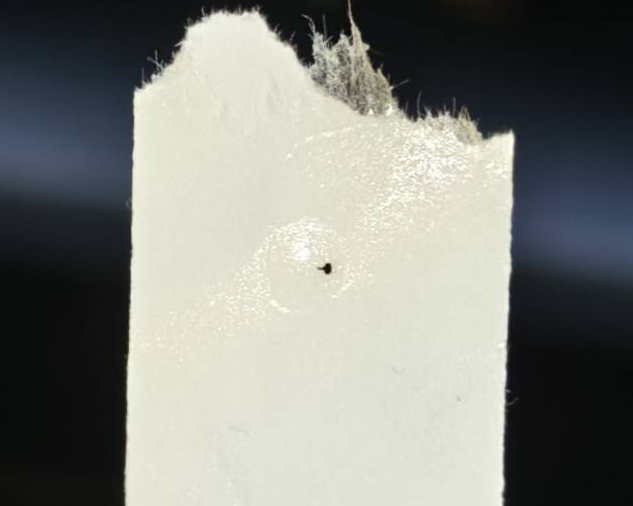

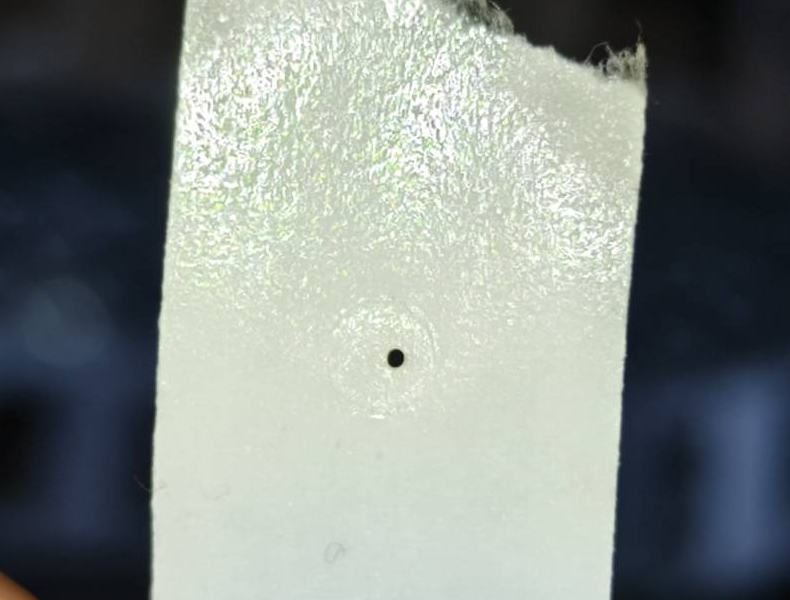

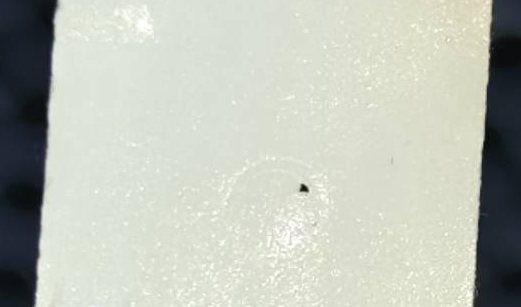

  • 좋은 예 - 중앙에 위치하고 둥근 경우:


  • 허용 가능한 예 - 둥글지만 중앙에서 약간 벗어난 경우:

  • 나쁜 예 - 둥글지 않은 경우:




• 양호 또는 허용 가능한 결과 >> 1단계5

• 잘못된 결과 >> 14단계.1

• 전혀 탄 점이 없음 >> 고급 광학 경로 조정
  • 고급 조정 후, 14단계 로 돌아가 점을 다시 확인하세요.

• 수직 점의 위치를 확인하고 나사와 그 회전 방향을 결정합니다. 먼저, 점이 이동할 수 있는 전체 영역을 파악해야 합니다.
  이는 실제로 노즐 팁과 동일한 영역입니다. 테이프에 눌린 자국이 그 영역을 나타냅니다.


• 다음으로, 귀하의 수직 점 위치와 유사한 번호를 찾으십시오. 수직 점의 위치.
• 도식도:
• 너트를 올바르게 푸는 방법을 알아보겠습니다:
  플라이어로 나사를 잡은 다음, 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 풉니다.



• 나사 조정을 완료한 후에는 새 테이프를 부착하고 다시 펄스를 발생시켜 점의 위치를 확인해야 합니다.



• 작업 흐름 시연:


• 이 방법을 사용하기 어려운 경우, 빨간색 점을 이용해 실제 CO2 레이저 경로의 대략적인 위치를 파악한 후 펄스를 발생시킬 수 있습니다.



• 다음을 조이십시오 나사를 조정한 후 너트를 조이십시오 시계 방향으로.

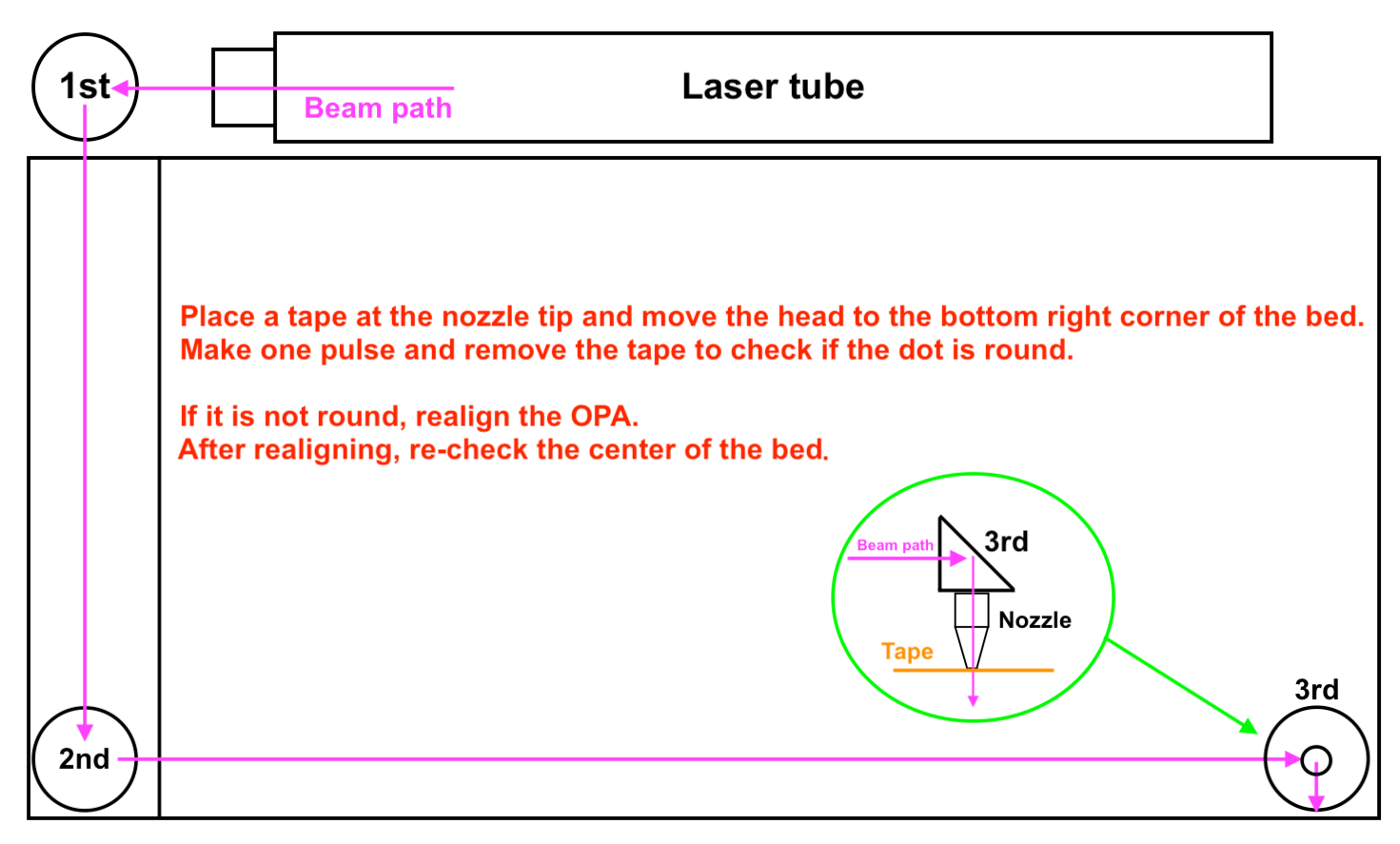

단계 개요 - 우측 하단

• 한 겹의 테이프를 한 겹 테이프 노즐 끝에서 레이저 헤드를 베드의 우측 하단으로 이동한 후 도어를 닫고 한 번의 펄스.



• 시연



• 를 발사합니다. 테이프를 제거하고 점이 둥근지 확인하세요.
  • 좋은 예 - 중앙에 위치하고 둥근 경우:


  • 허용 가능한 예 - 둥글지만 중앙에서 약간 벗어난 경우:

  • 나쁜 예 - 둥글지 않은 경우:




• 양호 또는 허용 가능한 결과 >> 작업이 완료되었습니다!(만약 단계 10.1에서 헤드를 조정했다면, 반드시 카메라 보 정을수행하세요)

• 잘못된 결과 >> 1단계5.1

• 전혀 탄 점이 없음 >> 고급 광학 경로 조정
  • 고급 조정 후, 14단계 로 돌아가 점을 다시 확인하세요.

• 수직 점의 위치를 확인하고 나사와 그 회전 방향을 결정합니다. 먼저, 점이 이동할 수 있는 전체 영역을 파악해야 합니다.
  이는 실제로 노즐 팁과 동일한 영역입니다. 테이프에 눌린 자국이 그 영역을 나타냅니다.


• 다음으로, 귀하의 수직 점 위치와 유사한 번호를 찾으십시오. 수직 점의 위치.
• 도식도:
• 너트를 올바르게 푸는 방법을 알아보겠습니다:
  플라이어로 나사를 잡은 다음, 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 풉니다.



• 나사 조정을 완료한 후에는 새 테이프를 부착하고 다시 펄스를 발생시켜 점의 위치를 확인해야 합니다.



• 작업 흐름 시연:



• 이 방법을 사용하기 어려운 경우, 빨간색 점을 이용해 실제 CO2 레이저 경로의 대략적인 위치를 파악한 후 펄스를 발생시킬 수 있습니다.



• 다음을 조이십시오 나사를 조정한 후 너트를 조이십시오 시계 방향으로.


• 조정이 정상적으로 완료되었습니다 >> 14단계 (중심점 재확인)

• 중심점과 우측 하단을 동시에 중앙에 맞출 수 없습니다 >>

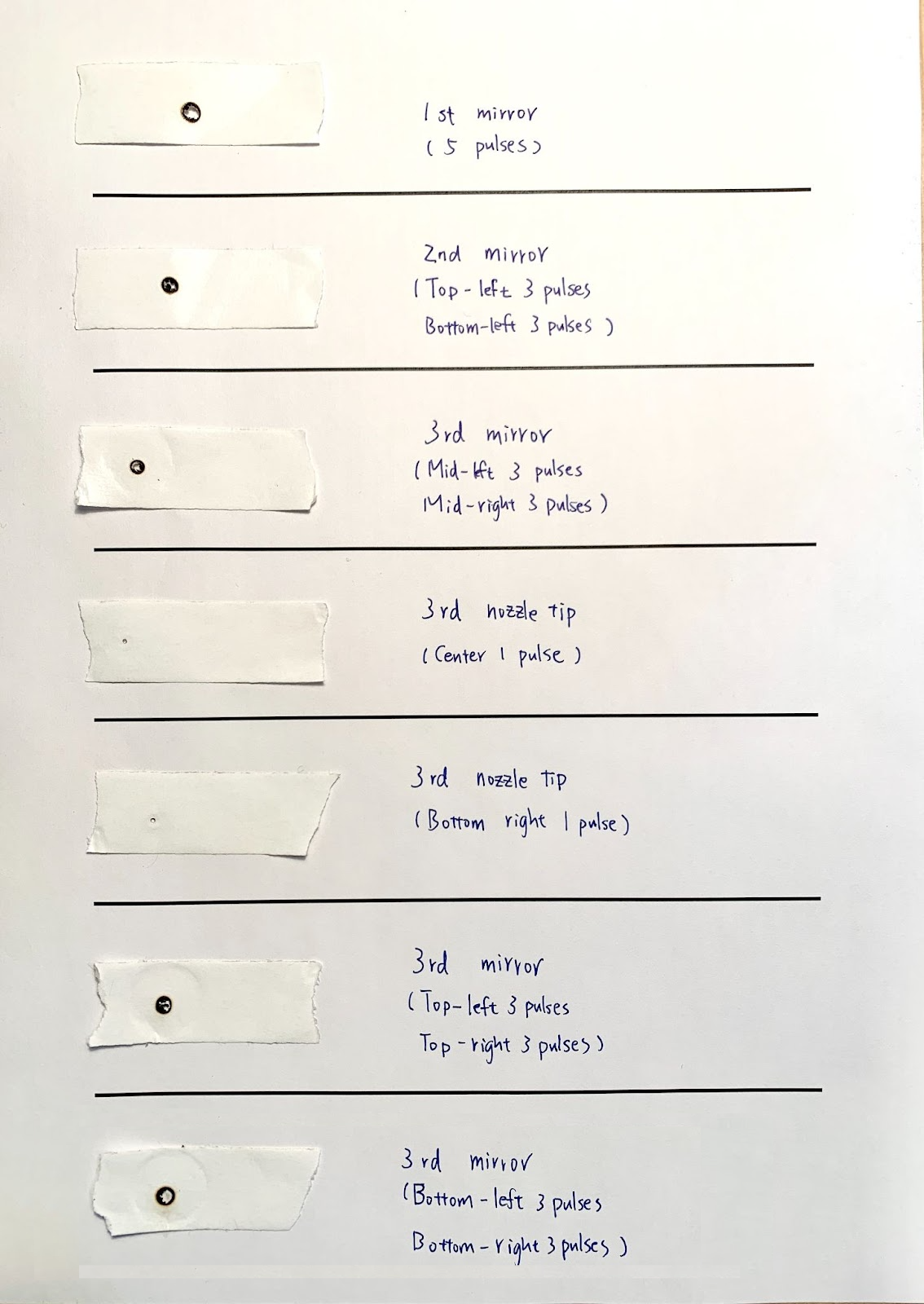

  연소 흔적이 있는 테이프 수집 (1단계6)

• 1번 미러 마크를 수집하세요.
  빔에 대해 90도 각도가 되도록 적색광 발생기에 이중 테이프를 부착하고 5회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.


• 1번에서 2번 미러 마크를 수집하세요.
  빔에 대해 90도 각도가 되도록 2번 미러에 이중 테이프를 부착하고 좌측 상단 모서리에 3회 펄스, 좌측 하단 모서리에 3회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.


• 2번에서 3번 미러 입구 마크를 수집하세요.
  빔에 대해 90도 각도가 되도록 3번 미러에 이중 테이프를 부착하고 좌측 중앙에 3회 펄스, 우측 중앙에 3회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.


• 중앙 노즐 팁 마크를 수집하세요.
  한 겹의 테이프를 단일 노즐 팁에 테이프를 부착하고 레이저 헤드를 베드 중앙으로 이동한 후 1회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.


• 우측 하단 노즐 팁 마크를 수집하세요.
  한 겹의 테이프를 단일 노즐 팁에 테이프를 부착하고 레이저 헤드를 베드의 우측 하단 모서리로 이동한 후 1회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.


• 좌측 상단에서 우측 상단으로 2번에서 3번 미러 입구 마크를 수집하세요.
  빔에 대해 90도 각도가 되도록 3번 미러에 이중 테이프를 부착하고 좌측 상단에 3회 펄스, 우측 상단에 3회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.


• 좌측 하단에서 우측 하단으로 2번에서 3번 미러 입구 마크를 수집하세요.
  빔에 대해 90도 각도가 되도록 3번 미러에 이중 테이프를 부착하고 좌측 하단에 3회 펄스, 우측 하단에 3회 펄스를 발생시키세요.



• 결과를 종이에 붙이고 위치를 기록하세요.

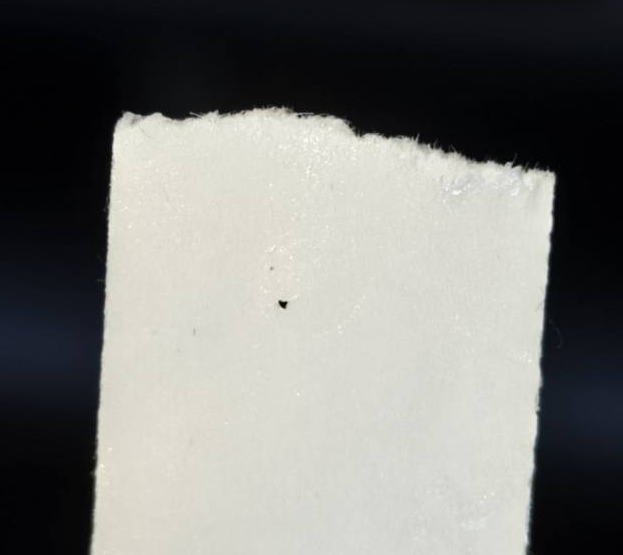

• 마지막으로 노즐 팁 점들의 근접 사진을 촬영하세요.
