권장 주기

3개월마다

참고: 레이저 여기 시 발생하는 열과 워터 펌프 막힘으로 인한 유리 레이저 튜브의 파손을 방지하기 위해 충분한 증류수로 수냉 효과를 유지해야 합니다.

준비물

사용자 준비:
* 증류수 또는 정제수 400ml
1｜뾰족 집게
2｜종이 타월 또는 천
3｜물통

부속품 상자 내용물:
4｜Torx 드라이버
5｜3mm 육각 렌치
6｜양구 스패너
7｜깔때기

이 장에서는 냉각수 교체의 두 가지 방법에 대해 설명합니다. 해당하는 단계를 참조하십시오.

기기를 처음 사용하거나 물이 심하게 오염되지 않은 경우, 1~7단계를 건너뛰고 8단계인 물 추가로 바로 진행할 수 있습니다.

물 추가하기
물 교체하기

ⓘ 레이저 튜브에서 물을 배출하는 방법은 두 가지가 있습니다.
레이저 튜브를 이동하지 않기로 한 경우 1~3단계를 건너뛸 수 있습니다.

a. 레이저 튜브를 들어 올려 물이 배출되도록 합니다.
레이저 튜브를 이동한 후에는 반드시 광학 경로를 재조정해야 합니다.
광학 경로 조정

b. 호스에 공기를 불어넣어 물이 배출되도록 합니다.

1단계 - 전원 분리하기

(튜브를 이동하지 않을 경우 이 단계를 건너뜁니다.)

물을 교체하거나 추가하기 전에 기기의 전원을 끄고 전원 코드를 분리하세요.

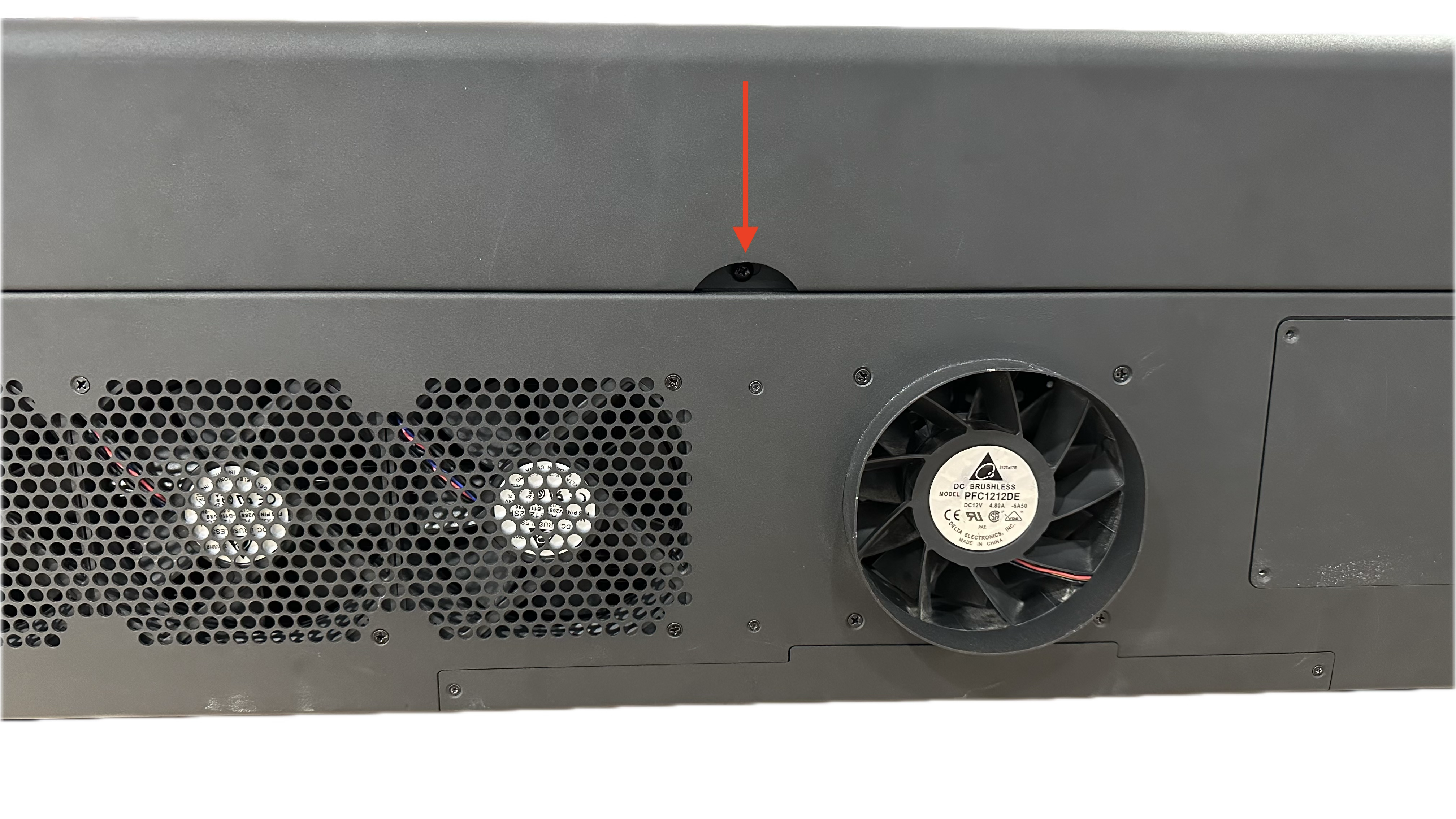

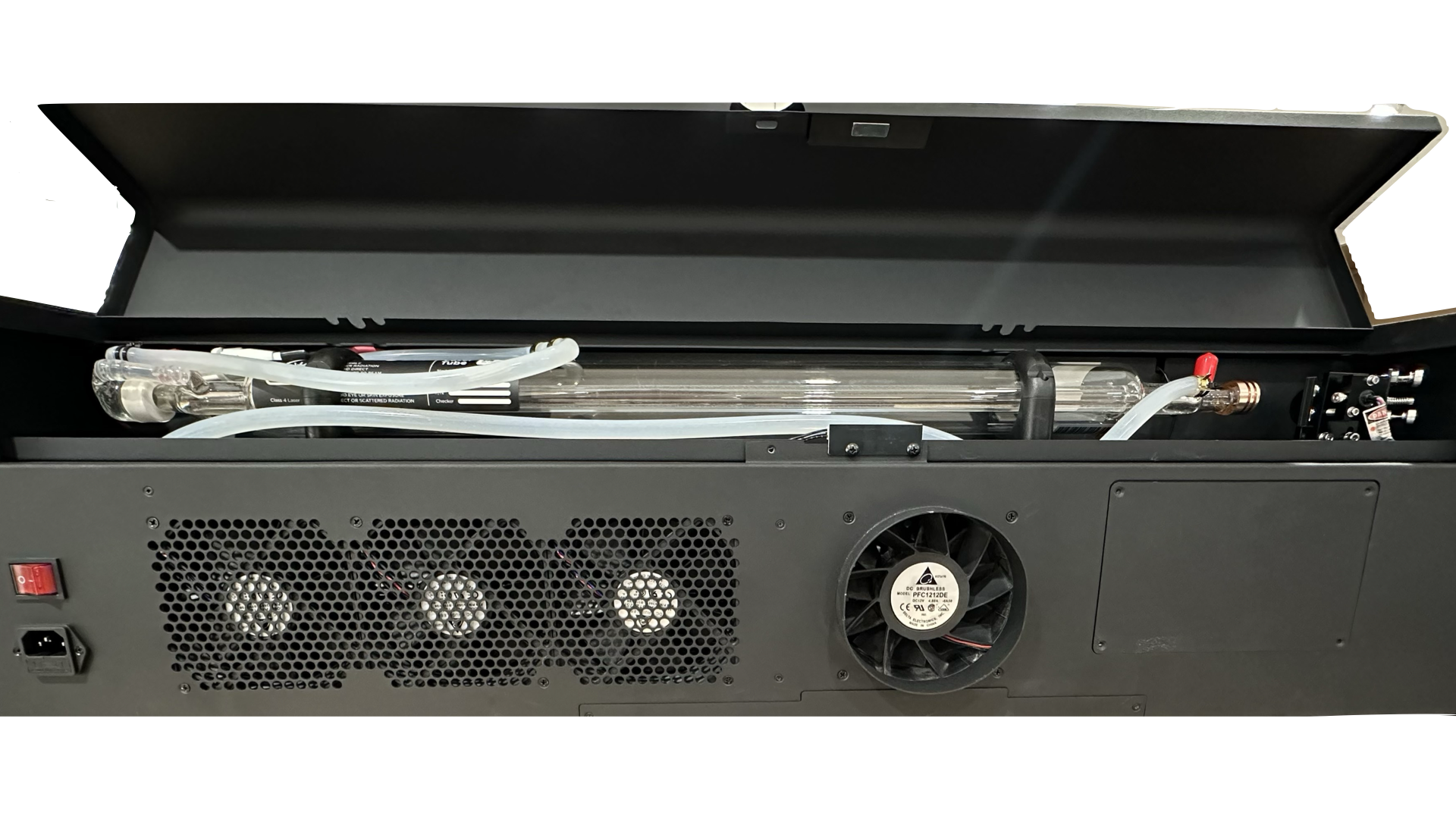

드라이버를 사용하여 후면 덮개의 나사를 제거한 다음 덮개를 들어 올리세요.

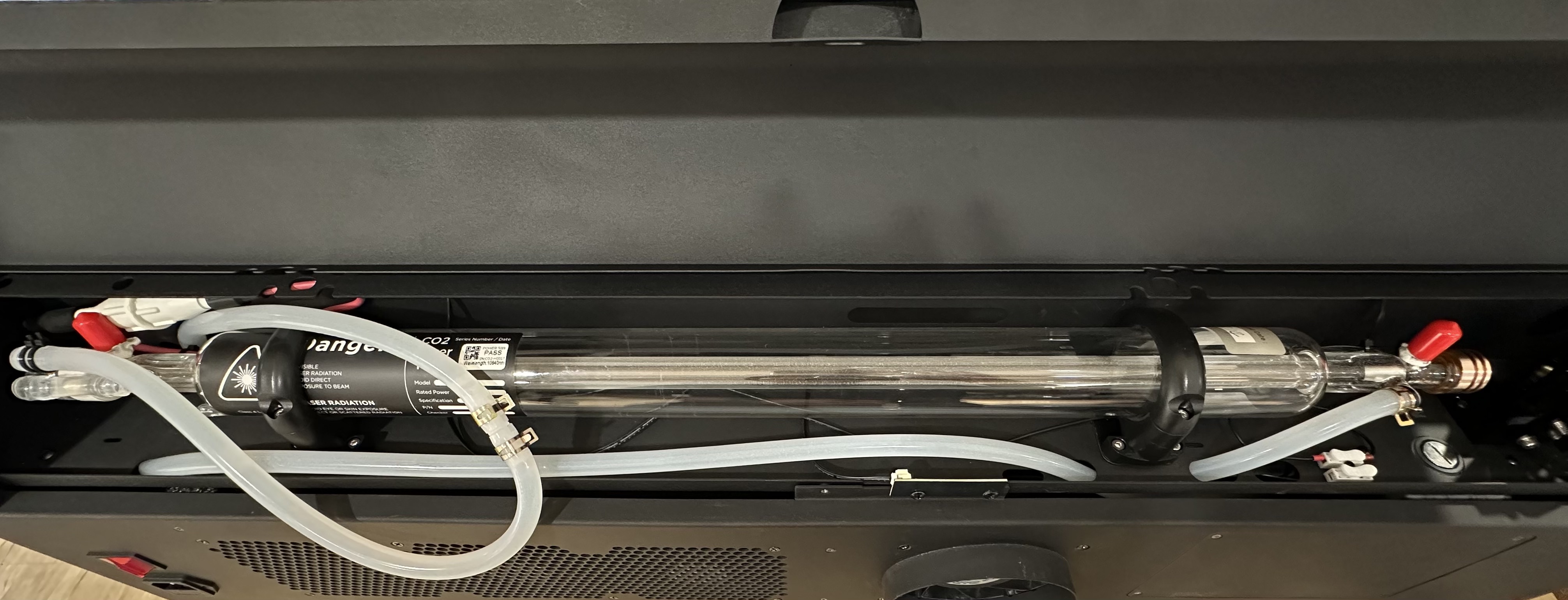

레이저 튜브에는 두 개의 끝이 있습니다: 고전압 측은 화면 근처에 있고, 저전압 측은 반사경 근처에 있습니다.

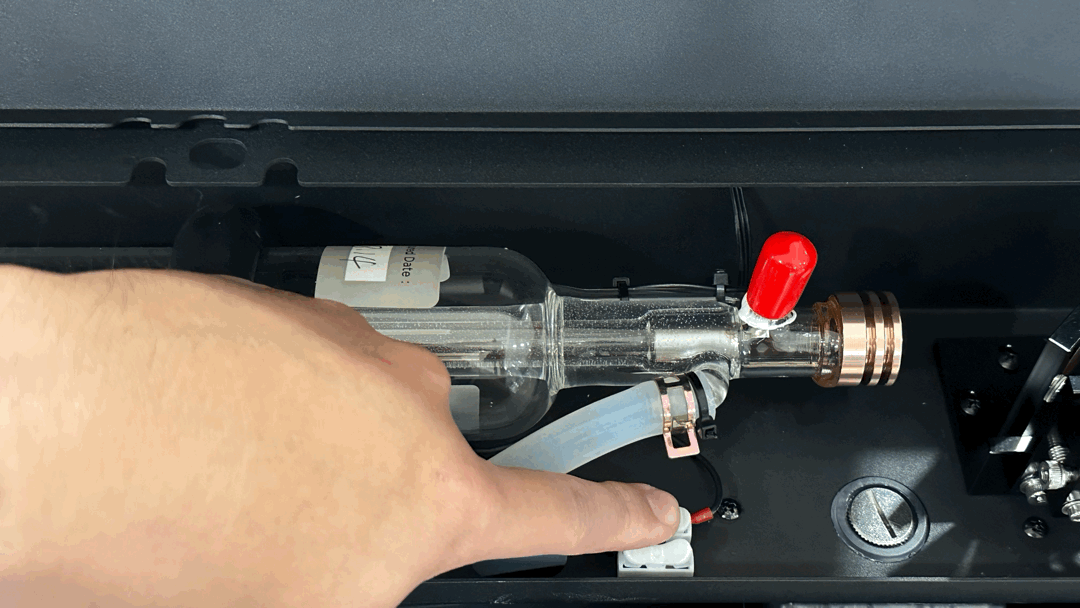

2단계 - 레이저 튜브 전선 분리하기

(튜브를 이동하지 않을 경우 이 단계를 건너뜁니다.)흰색 단자를 누르고 접지선을 분리합니다. 移除地線.gif

3단계 - 레이저 튜브 홀더 제거

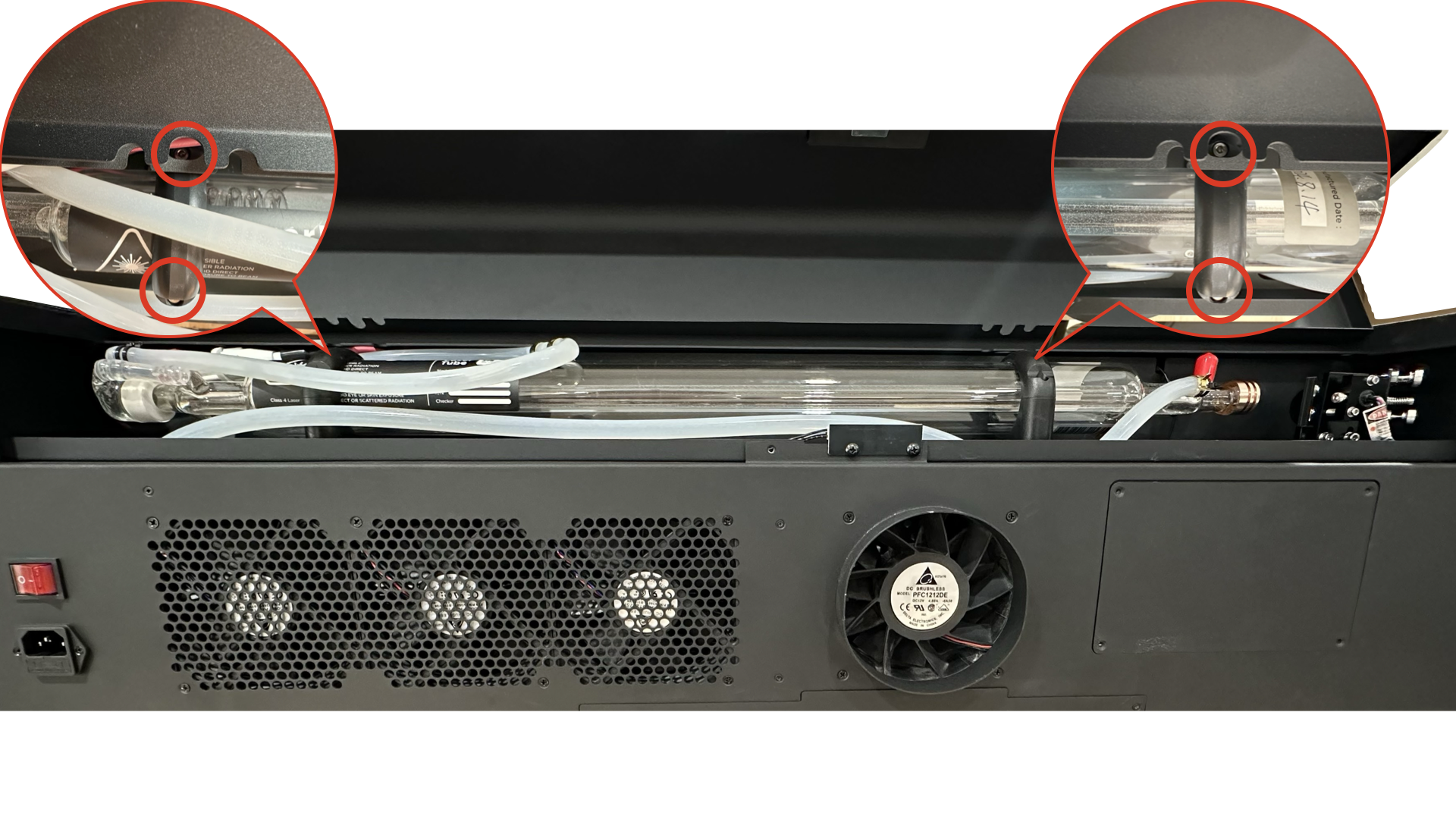

(튜브를 이동하지 않을 경우 이 단계를 건너뜁니다.)3mm 육각 렌치를 사용하여 레이저 튜브 홀더의 나사 4개를 풉니다(아래 사진 참조).

4단계 - 냉각수 배출을 위해 레이저 튜브 제거

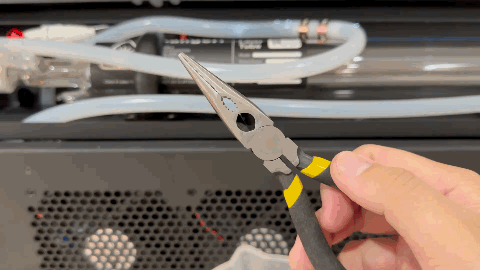

a. 호스를 당깁니다 > 뾰족 플라이어로 호스 커넥터에서 두 개의 파이프 클립을 모두 제거합니다 > 호스 중 하나에서 조인트를 제거하고 즉시 호스를 물용기에 넣습니다 移除水管.gif

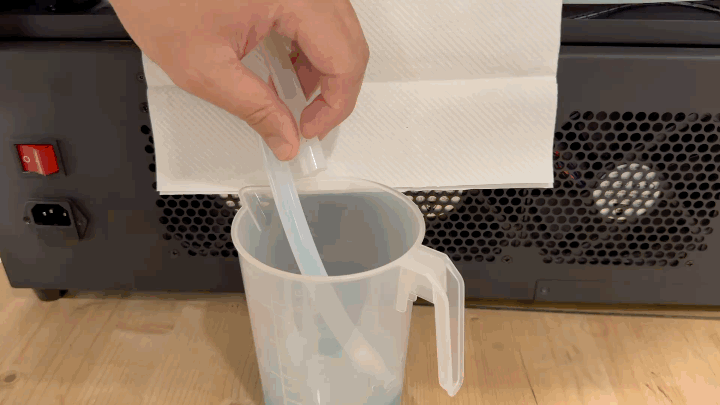

b. 레이저 튜브를 들어 올리거나 호스의 한쪽에 공기를 불어넣어 물을 완전히 배출합니다.

5단계 - 레이저 튜브를 원위치에 놓고 호스에 연결

a. 레이저 튜브를 원래 위치에 다시 놓습니다. (튜브를 이동하지 않기로 한 경우 이 단계를 건너뜁니다.)

⚠️ 기계 부품에 물이 닿지 않도록 주의하십시오. 물이 새거나 퍼진 경우, 기계를 완전히 건조시킨 후 작동하십시오.

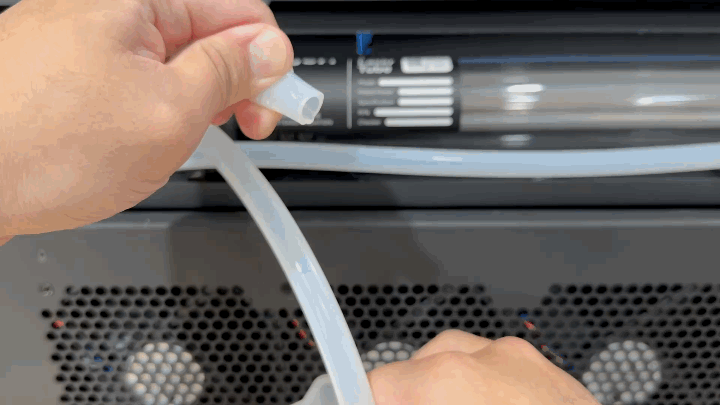

b. 양쪽 호스에 조인트를 삽입합니다 > 누수 방지를 위해 두 클립을 서로 가깝게 이동합니다.

6단계 - 레이저 튜브의 접지선 연결

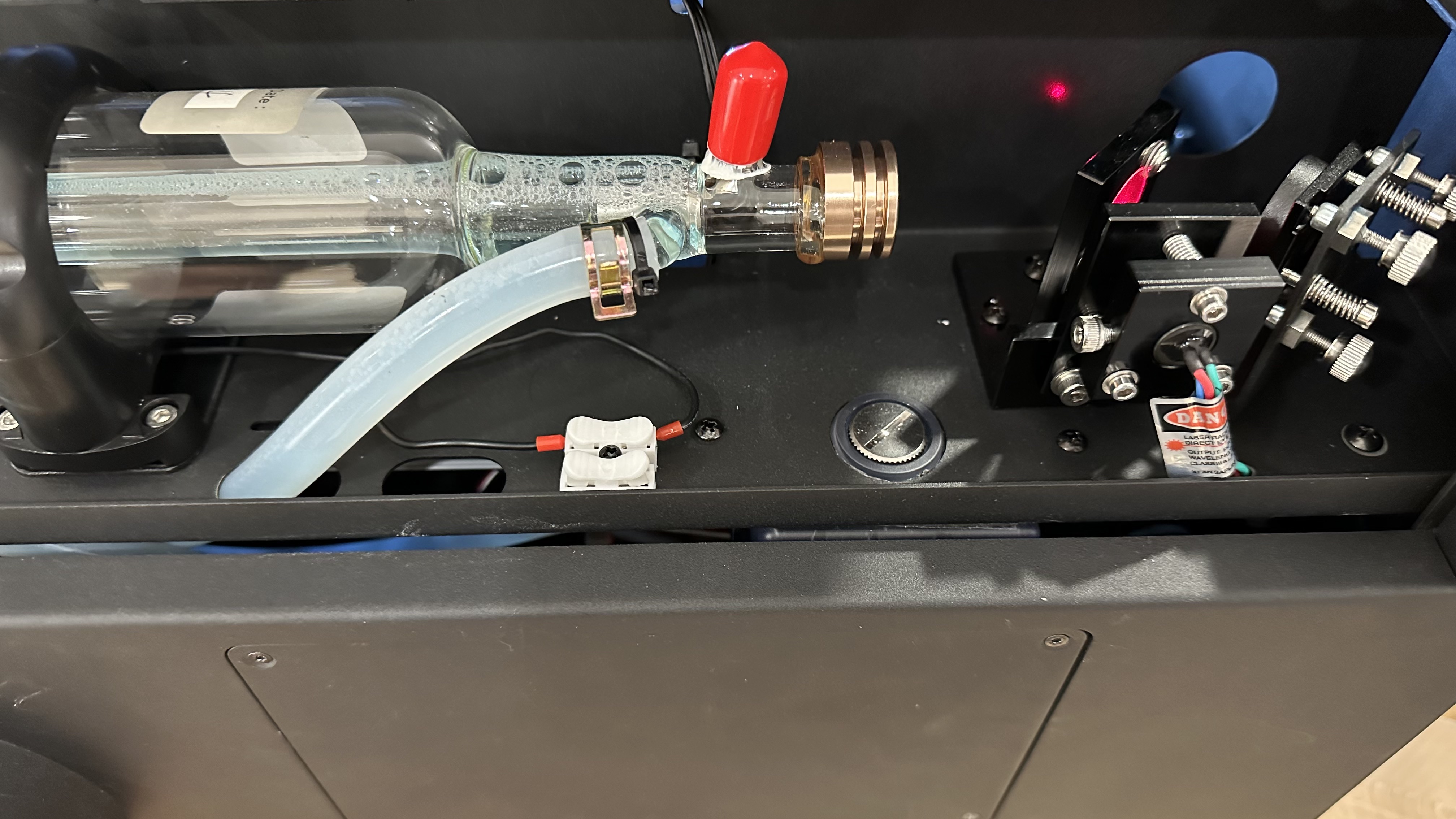

(튜브를 이동하지 않을 경우 이 단계를 건너뜁니다.)저전압 측에 > 흰색 단자를 누르고 접지선을 삽입합니다 > 흰색 단자를 놓습니다 > 접지선을 살짝 당겨 단단히 연결되었는지 확인합니다.

7단계 - 레이저 튜브 홀더 고정

(튜브를 이동하지 않을 경우 이 단계를 건너뜁니다.)레이저 튜브와 빔 결합기 사이의 거리가 약 35mm인지 확인하십시오.

8단계 - 전원 코드 연결 및 기기 시작

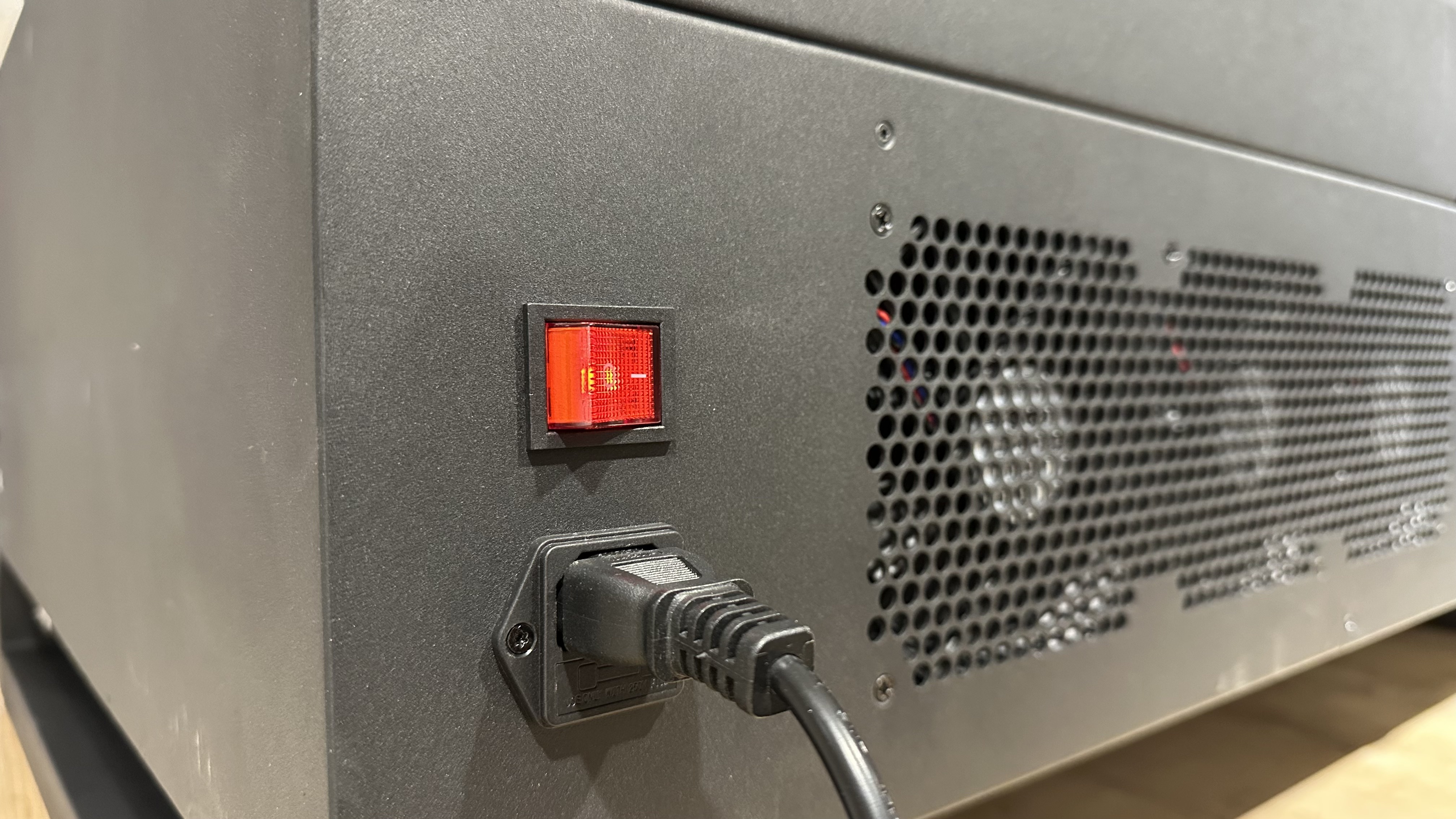

전원 코드를 연결하고 기기를 켭니다. 開機.jpeg

9단계 - 워터 펌프 꺼내기

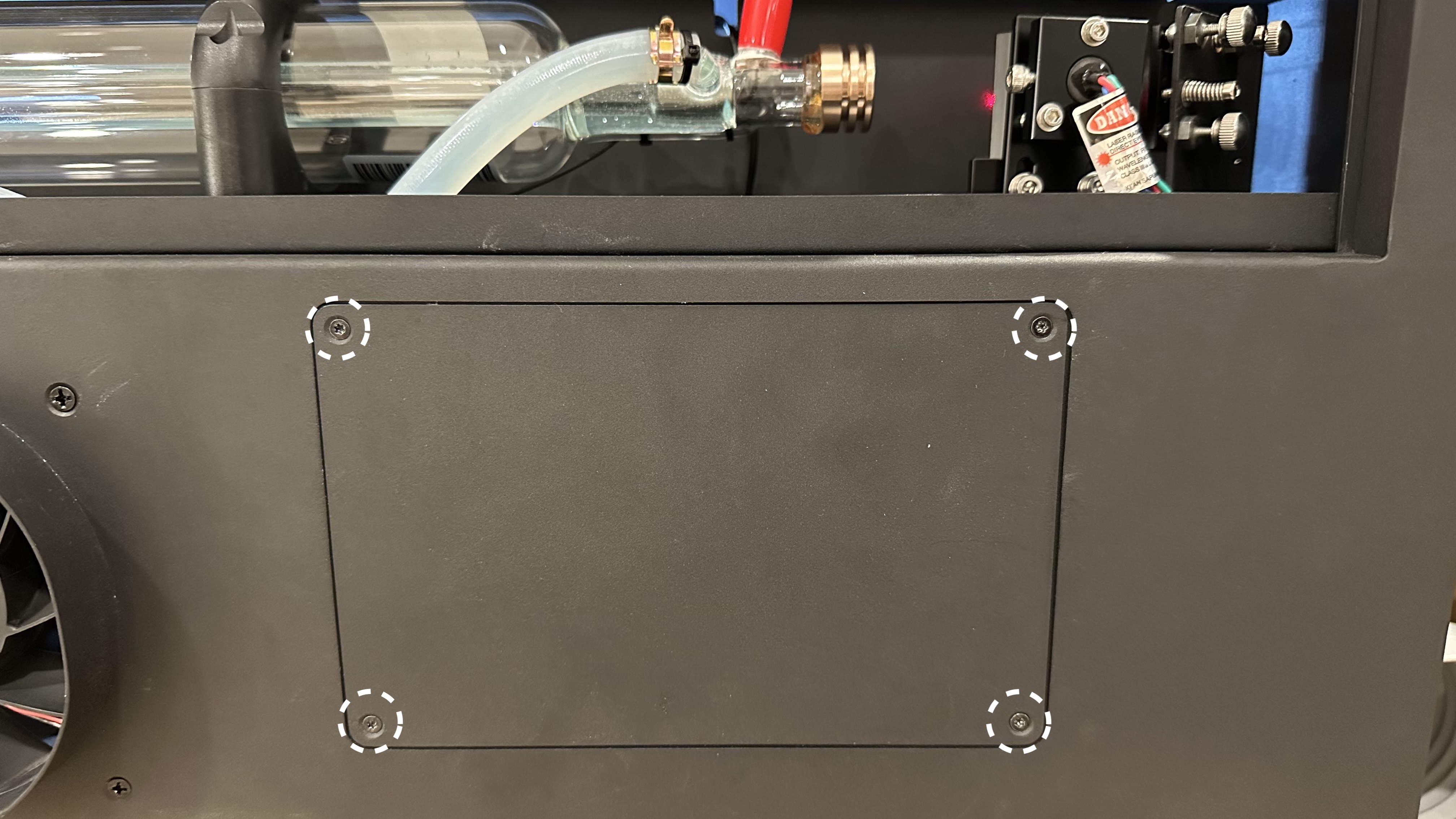

톡스 드라이버로 뒷면 사각 플레이트를 제거하여 탱크의 수위를 점검합니다.

Step 10 - 물 주입

참고: 증류수 또는 정제수 400ml가 필요합니다.

a. 양구 렌치로 펌프 캡을 엽니다.
b. 깔때기를 삽입합니다.
c. 물을 천천히 부어 50% 정도 채웁니다.
d. 펌프 캡을 닫습니다.
e. '유지보수 모드'로 이동하여 원점 복귀가 완료될 때까지 기다린 후, '펌프' 버튼을 눌러 워터 펌프를 작동시킵니다.
f. 물탱크의 수위가 낮아지면 '펌프' 버튼을 다시 눌러 펌프를 정지시키고, 탱크가 80% 차도록 물을 추가로 주입합니다.
g. 물이 80% 차고 더 이상 줄어들지 않을 때까지 위 단계를 반복합니다.

Step 11 - 플레이트 재장착

Torx 드라이버를 사용하여 이 네 개의 나사를 조여 플레이트를 다시 고정합니다.
