2-4 Promark 카메라 보정

Promark는 적외선 미리보기 기능 외에도 카메라 정렬을 지원합니다. 카메라 정렬 기능을 사용하기 전에 다음 단계에 따라 카메라 보정을 먼저 수행하십시오.

1단계 - 체스보드 패턴 배치

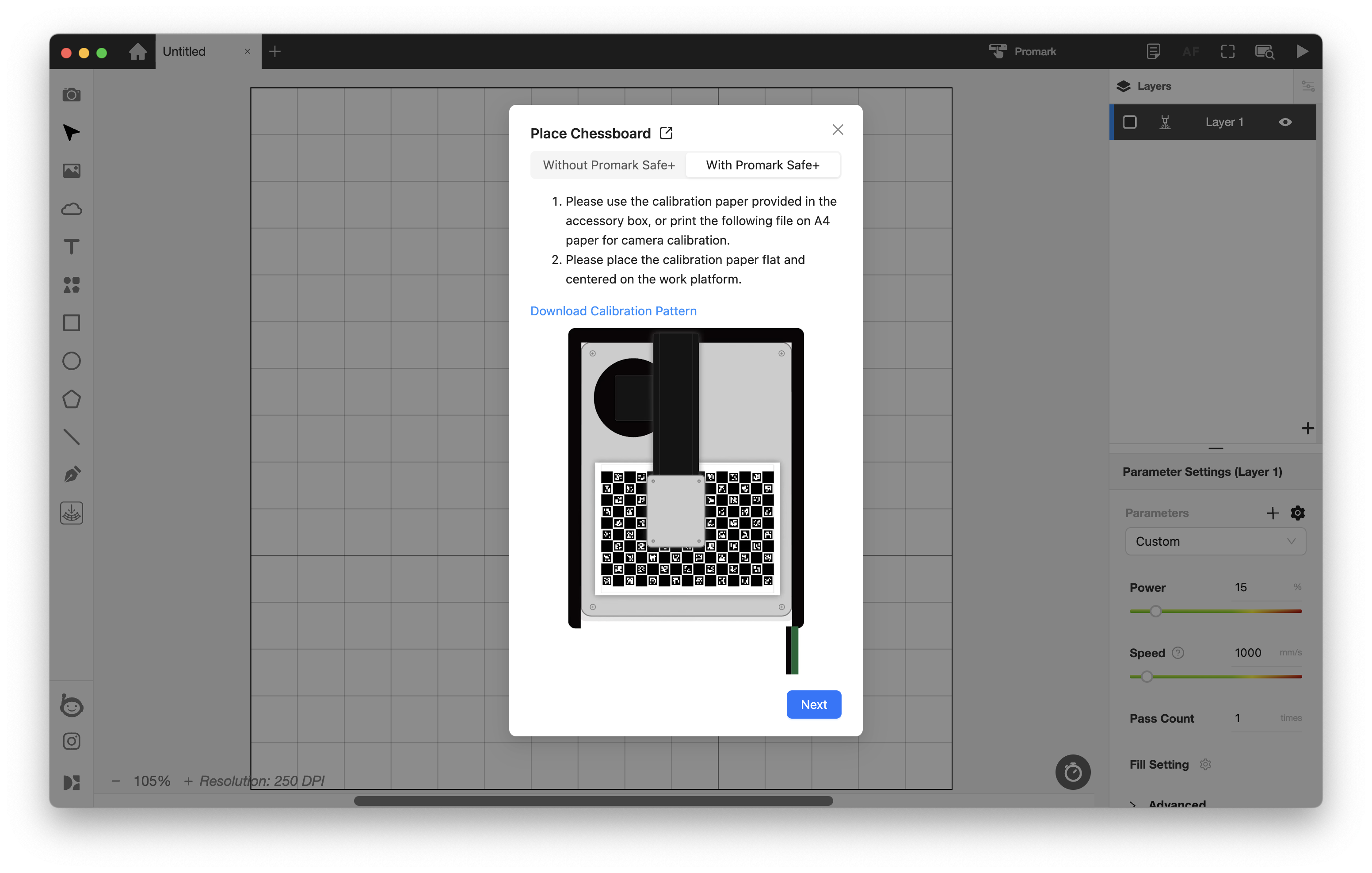

1-1. 액세서리 박스에 있는 흑백 체스판 용지를 작업 플랫폼 중앙에 놓고, 용지가 들뜨거나 주름, 자국 없이 완전히 평평하게 놓여 있는지 확인하십시오.

⚠︎ 체스보드 용지를 분실하거나 손상된 경우 카메라 보정 창에서 다운로드하거나 다음 checkerboard file 을 프린터로 인쇄할 수 있습니다.
인쇄 배율이 100%로 설정되어 있는지 확인하십시오.

1-2. 렌즈에 적합한 초점 거리로 초점을 조정하십시오. (참고: 220mm 초점 거리에서는 체스보드의 표시 영역이 작게 보이는 것이 정상입니다.)

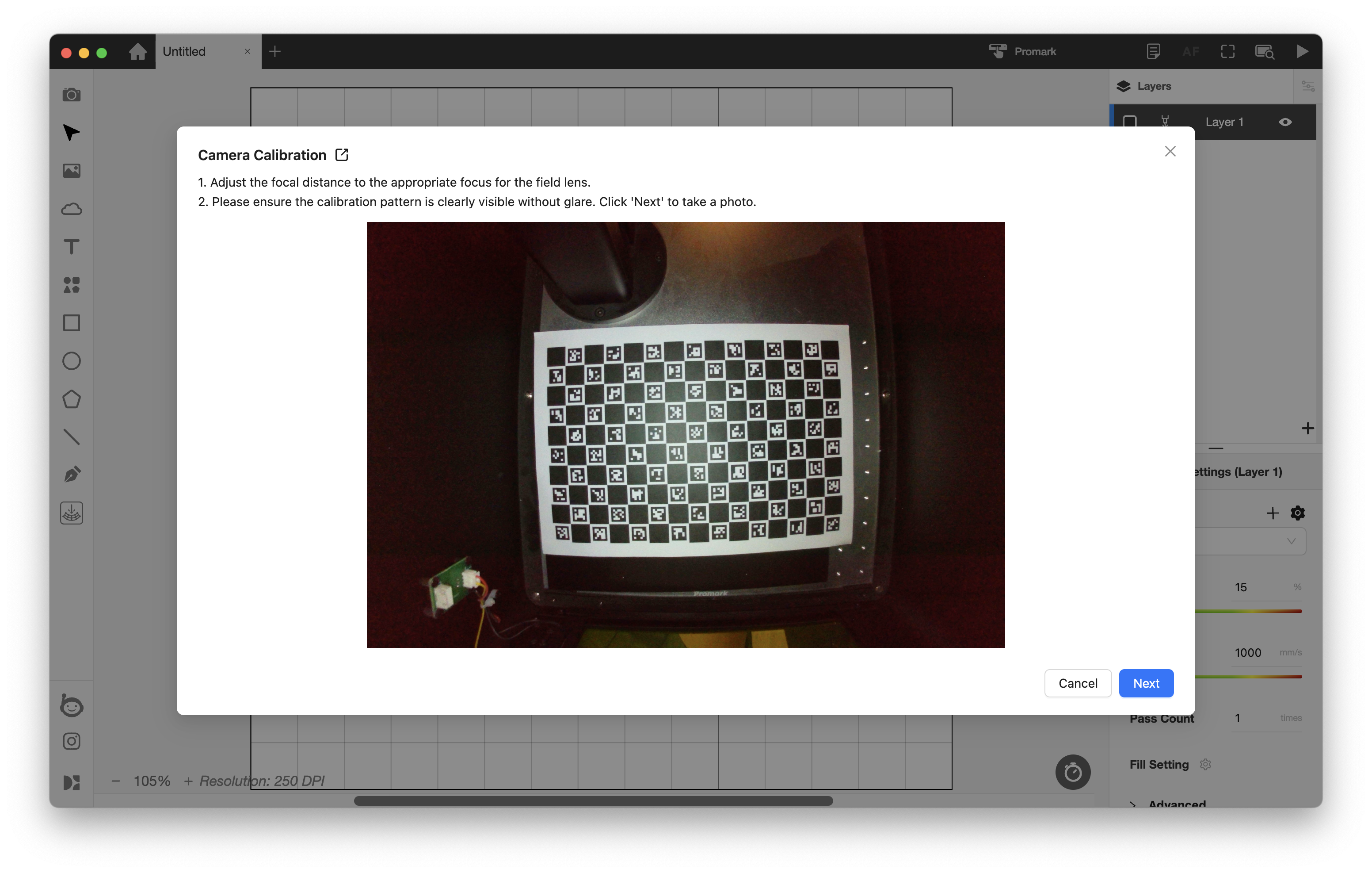

1-3. 체스보드에 반사가 없고 각 사각형이 선명하게 보이는지 확인하십시오. '다음'을 클릭하여 사진 촬영을 진행하십시오.

• 사진 촬영 후 오류가 표시되면 체스판 패턴이 충분히 인식되지 않았다는 의미입니다. 체스판 용지가 올바르게 배치되어 있는지 확인하고, 주변에 반사 광원이 없는지 확인하며, 용지가 평평한지 확인하십시오.

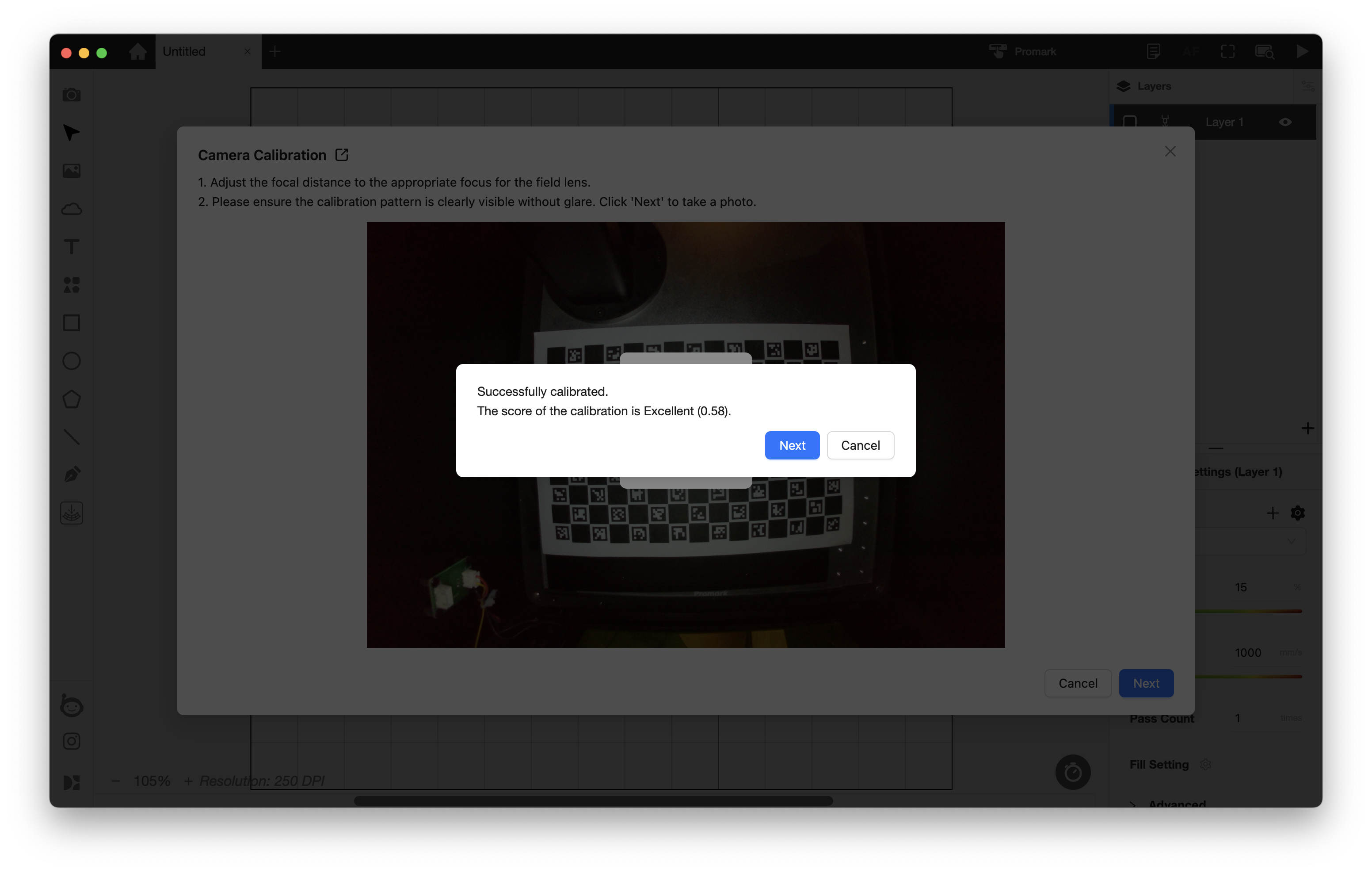

• 체스보드를 캡처한 후 점수가 표시됩니다. 일반적으로 점수는 '우수'로 나타납니다.

2단계 - 보정 도형 그리기

⚠︎ Promark (Safety+)를 사용하는 경우, 이 link 를 참조하여 안전을 위해 레이저를 시작하기 전에 도어 보호 기능을 활성화하십시오.

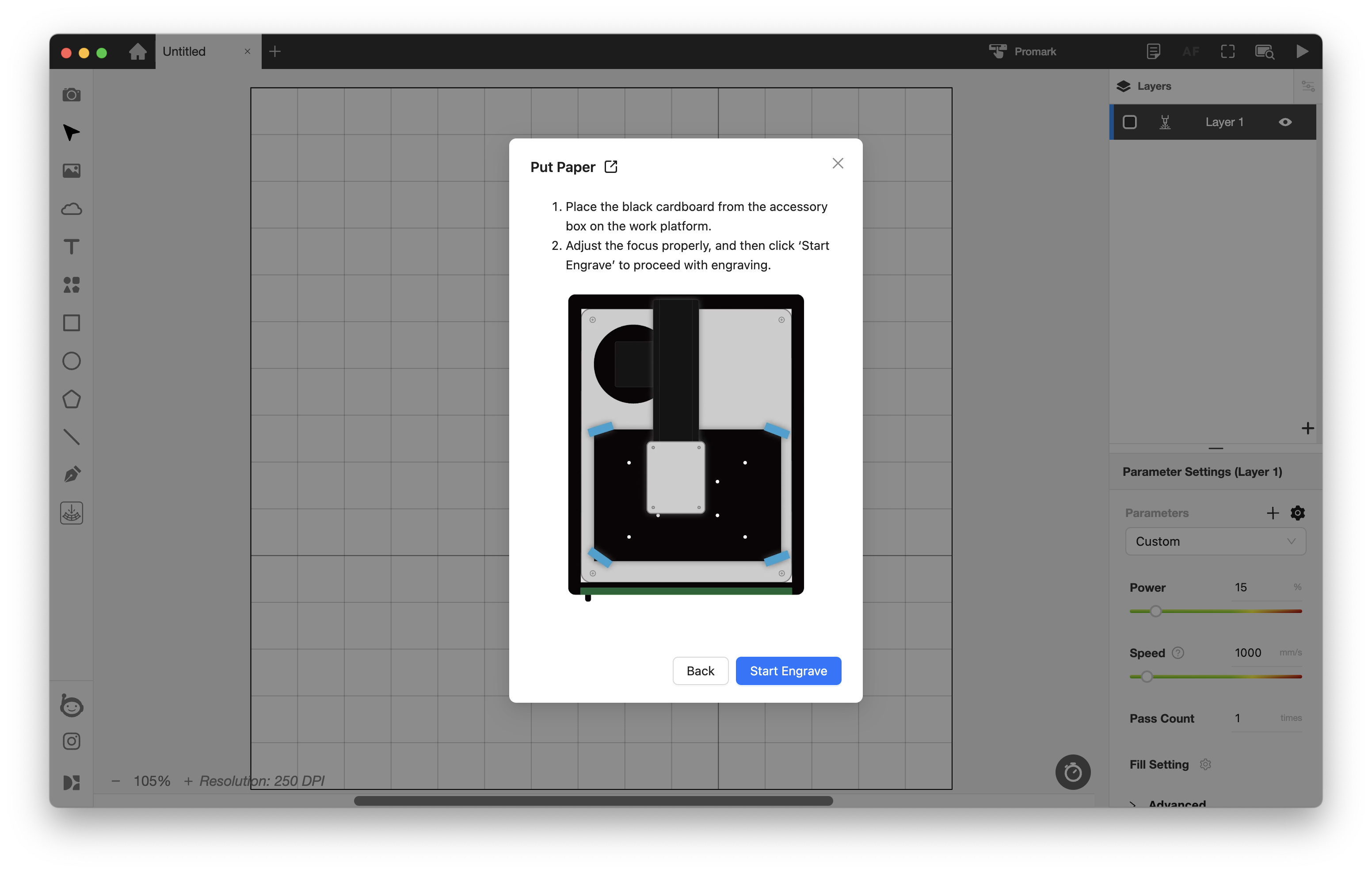

2-1. 액세서리 박스에 있는 검은색 카드지를 작업 플랫폼에 놓으십시오. 초점을 다시 확인한 후 캘리브레이션 포인트 조각을 수행하십시오.

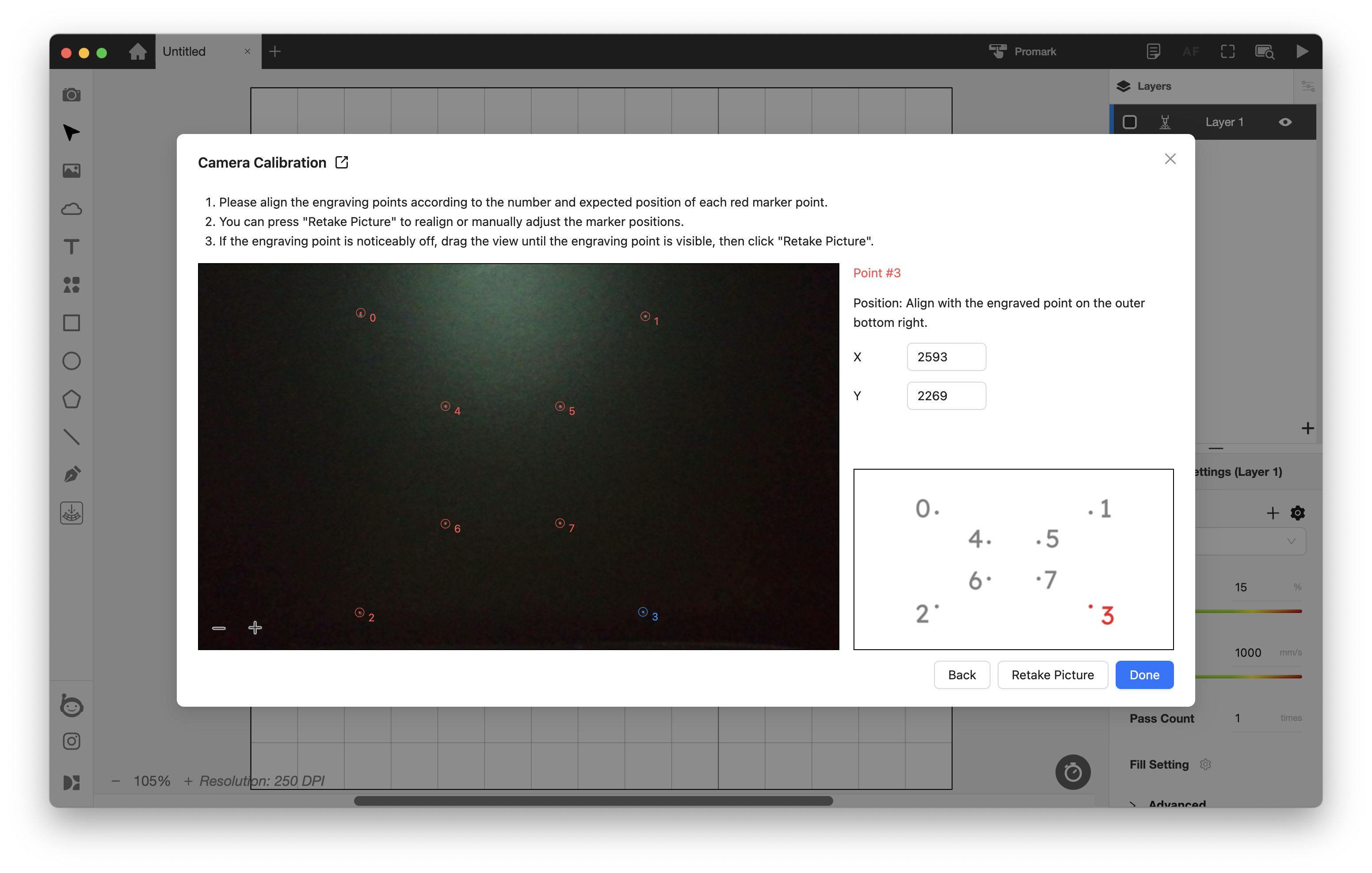

2-2. 보정점 각인을 완료한 후 보정점이 빨간 점과 겹치는지 확인하십시오. 그런 다음 8개의 점을 순서대로 선택하고 오른쪽에 표시된 보정 순서가 아래 예시와 일치하는지 확인하십시오.

2-3. 사진에서 8개 점의 위치가 명확히 잘못되었거나 정렬이 맞지 않으면 주변 장애물을 제거하고 주변 광원에서 눈에 띄는 반사가 없는지 확인하십시오. 8개 점이 올바르게 식별될 때까지 '사진 다시 찍기'를 클릭하십시오. 이 단계가 완료되면 보정이 완료됩니다.
