2-1 조립 및 시작하기 (Safe+ 수동 도어 버전)

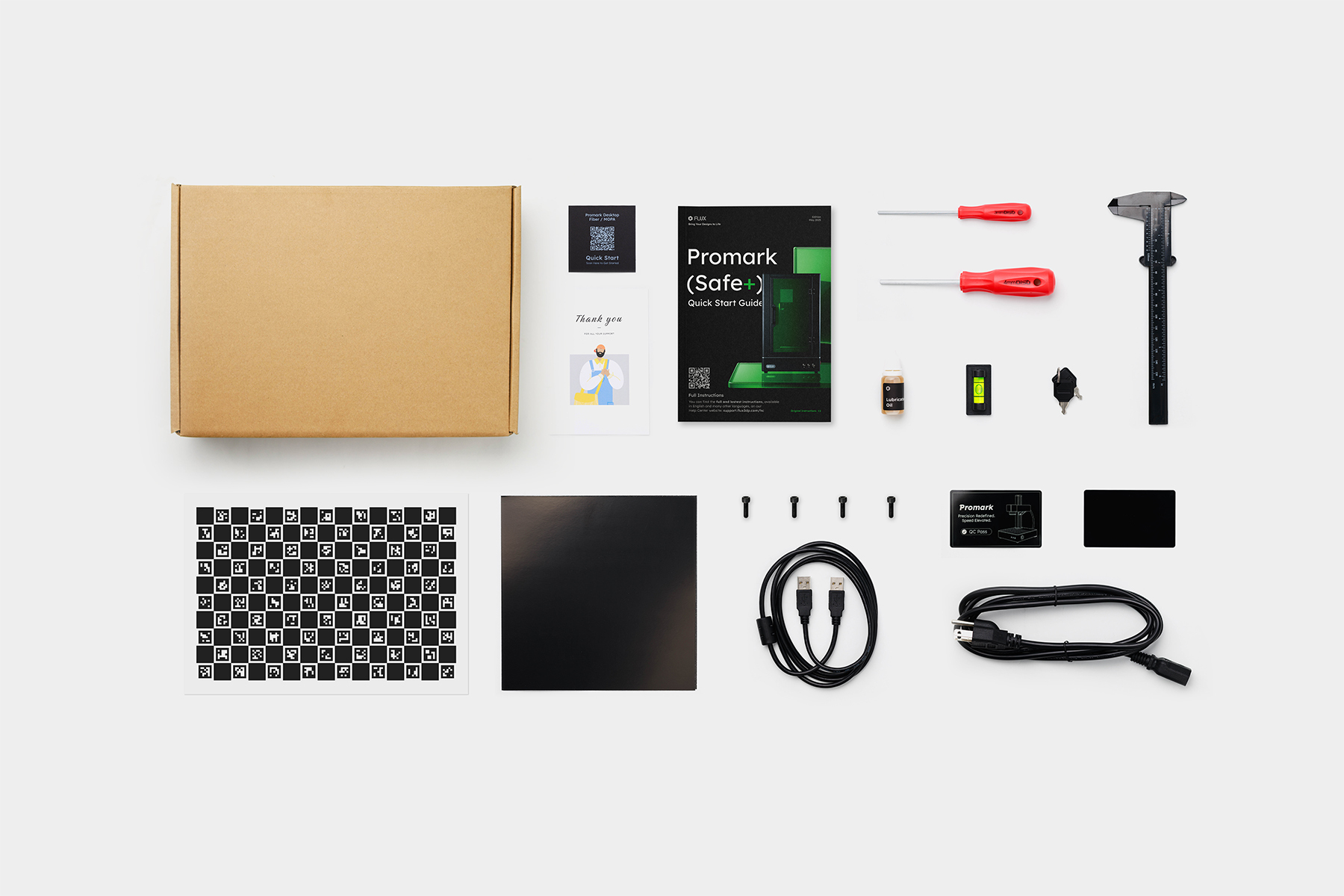

구성품 확인

기본 액세서리

• 빠른 시작 가이드
• 전원 코드
• 클램프
• 배기 호스
• USB 연결 케이블
• 카메라 케이블
• 레이저 안전 키 스위치
• 필드 렌즈 보호 커버
• 필드 렌즈 매개변수 보정 카드

공구

• 3mm 육각 드라이버
• 미니 수준기
• 버니어 캘리퍼스
• 카메라 보정용 체커보드

소모품

• 블랙 알루미늄 테스트 플레이트
• 필드 렌즈 보정지
• 윤활유

조립

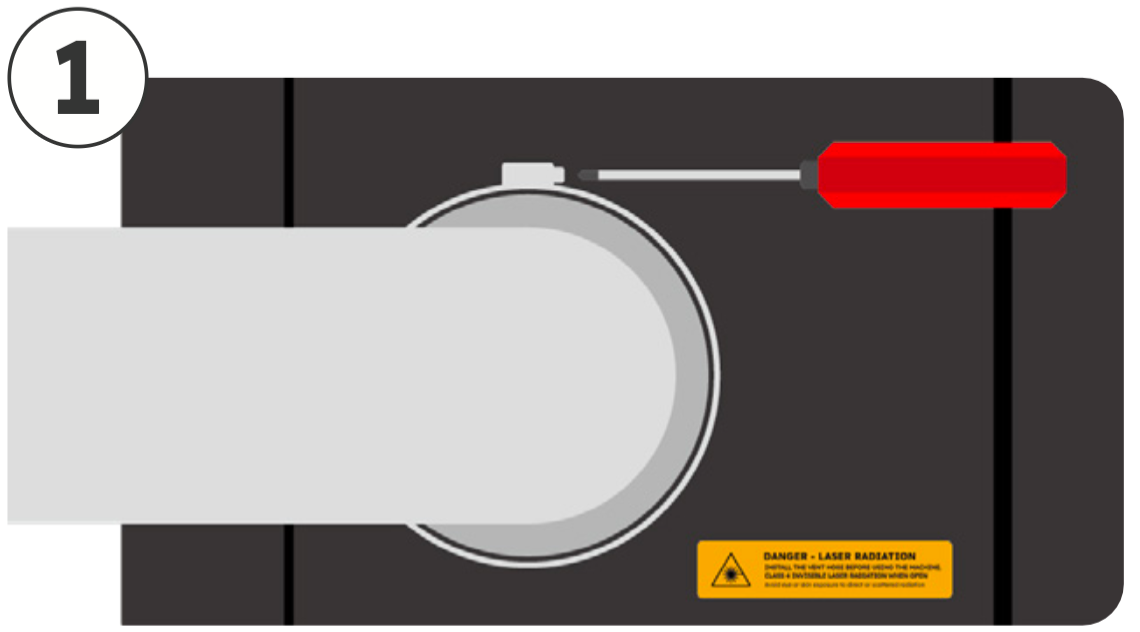

배기 호스 설치

1. 십자 드라이버를 사용하여 배기구 덮개의 호스 클램프를 풀고 덮개를 분리하십시오.
2. 배기 호스 내부의 완충재를 제거하십시오.
3. 배기 호스의 넓은 쪽 끝에 클램프를 끼우고 장비 후면의 배기 팬 출구에 연결하십시오.
4. 클램프의 조임 강도를 조절하여 배기 팬 출구에 단단히 고정하십시오.
5. 배기 호스의 열린 쪽 끝을 인라인 팬과 함께 창 밖으로 향하게 하거나 집진기에 연결하십시오.

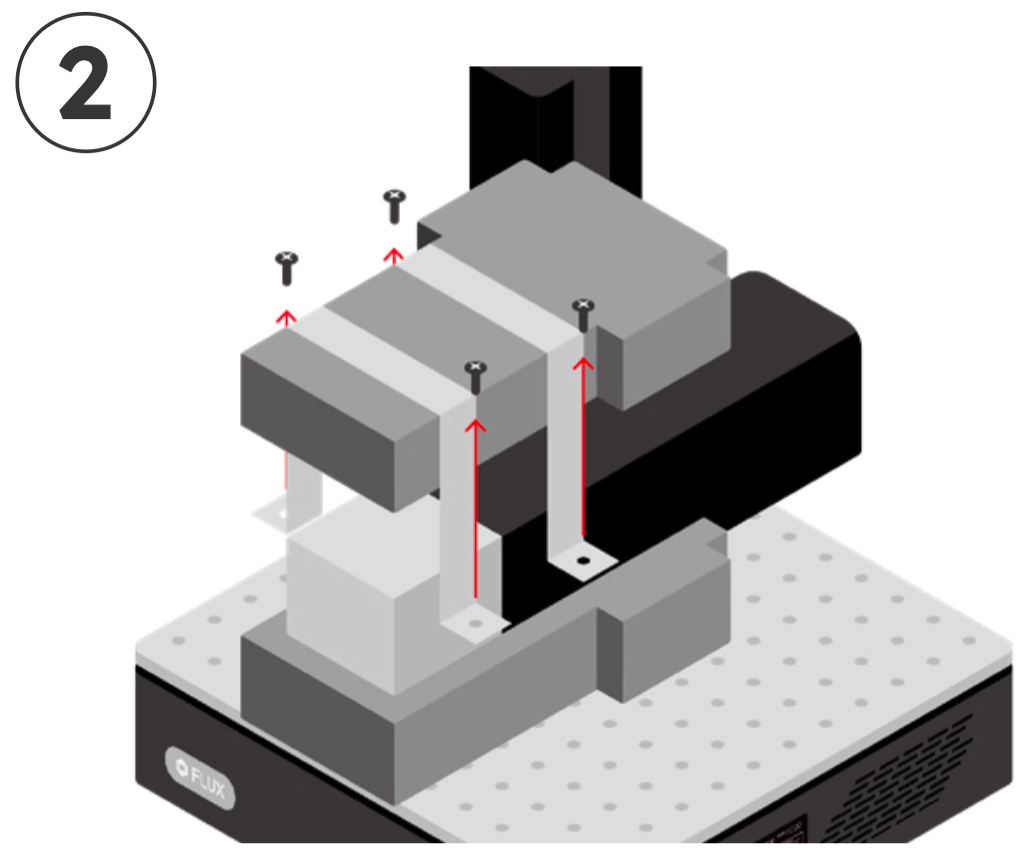

갈보 암 포장 해체

1. 갈보 암 측면의 나사 4개를 제거하십시오.
2. 갈보 암의 상단 완충재를 제거하십시오.

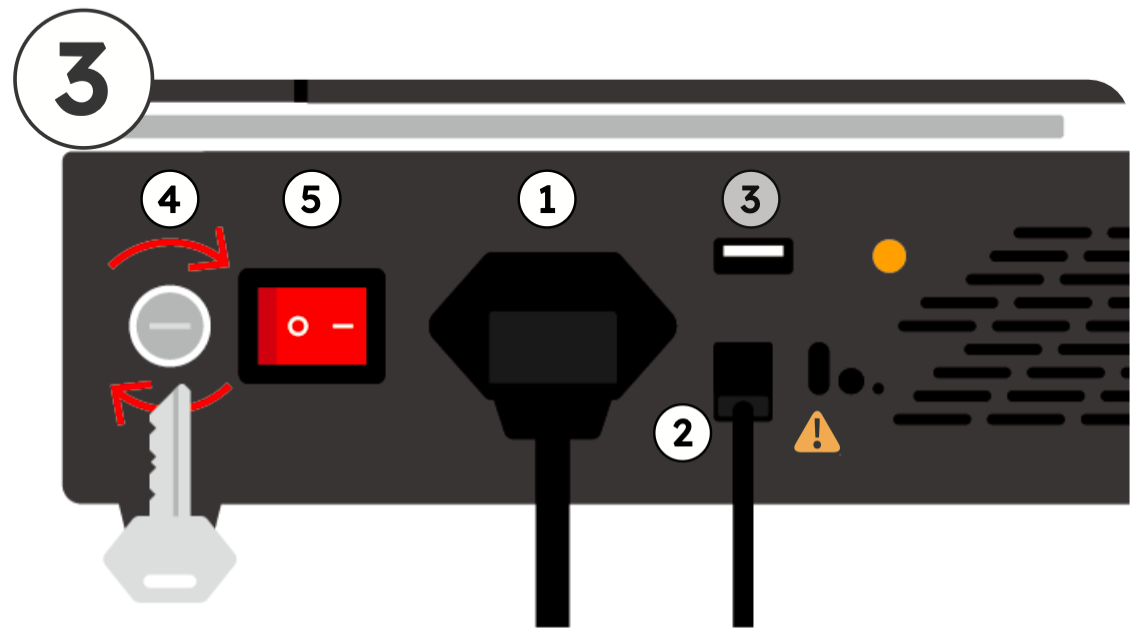

전원 및 연결 설정

⚠ 주의: 장치 오류가 발생할 수 있으므로 기기의 Type-C USB 포트를 사용하지 마십시오.

1. 전원 코드를 기기의 AC 전원 입력부와 접지된 콘센트에 연결하십시오.
2. 연결 케이블의 USB-B 단자를 기기에 꽂고 USB-A 단자를 컴퓨터에 연결하십시오.
3. (선택 사항) 카메라 케이블의 USB-A 커넥터를 기기의 카메라 포트에 연결하고, 다른 쪽 USB-A 커넥터를 컴퓨터에 연결하십시오.
4. 제공된 레이저 안전 키를 키 스위치에 꽂고 시계 방향으로 돌려 기기의 잠금을 해제하십시오.
5. 후면의 적색 전원 스위치를 눌러 기기를 켜십시오.

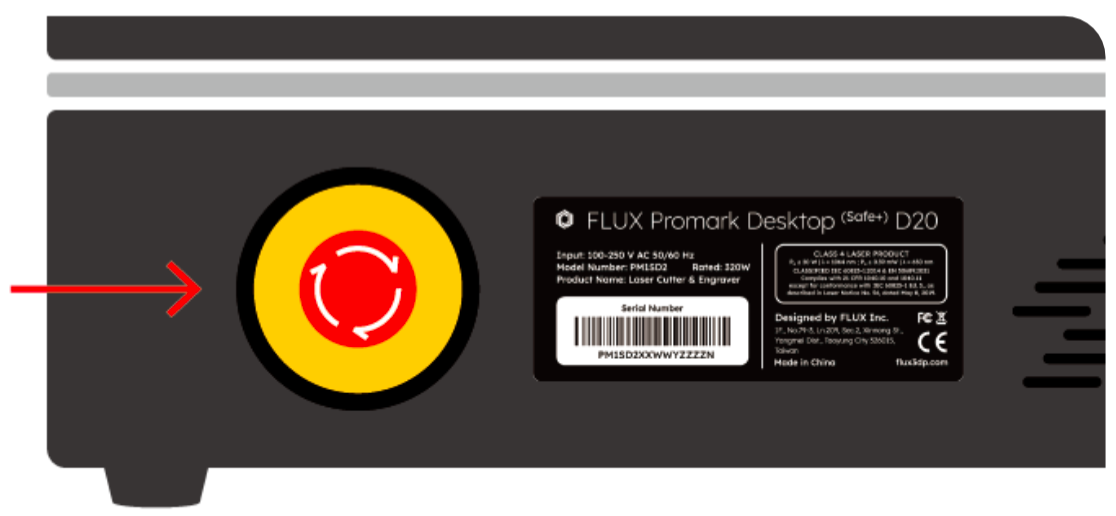

*적색 전원 스위치로 기기가 켜지지 않을 경우, 제어판 우측의 비상 정지 버튼이 눌려있는지 확인하십시오. 눌려있다면 흰색 화살표 방향으로 시계 방향으로 돌려 해제하십시오.

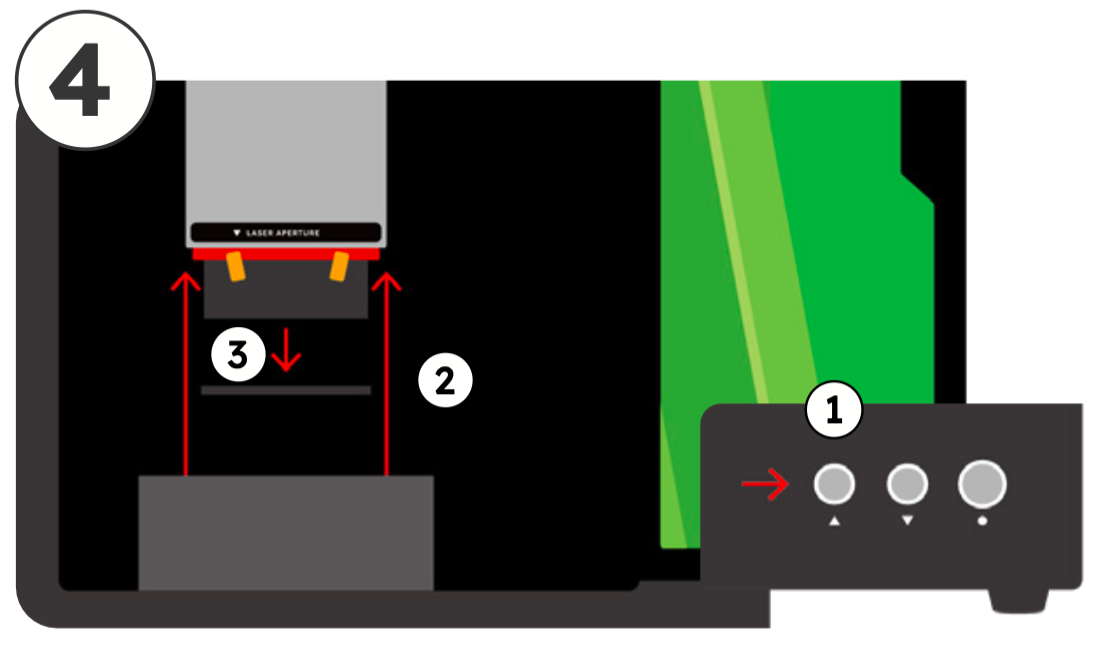

1. '위로' 버튼을 눌러 갈보 암을 올리십시오.
2. 갈보 암 하단의 완충재를 제거하십시오.
3. 필드 렌즈 커버를 제거하여 부속품 상자에 보관하십시오.
