설명:
노즐 팁 테이프에서 수직 점들이 보이지 않거나 너무 작은 경우, 수직 경로(Z축)가 크게 벗어났음을 의미하며, 초점 렌즈를 장착한 상태에서는 조정하기 어려울 수 있습니다.
따라서 이 문서에서는 초점 렌즈를 제거한 상태에서 포커스 렌즈의 수직 경로를 확인하고 조정하는 방법을 설명하겠습니다.

시작하기 전:
1번 미러에서 2번 미러까지의 경로와 2번 미러에서 3번 미러까지의 경로가 올바르게 정렬되어 있는지 확인하십시오. 그렇지 않으면 이 페이지의 단계를 수행할 때 광학 경로가 더 나빠질 수 있습니다.

다음 문서를 참조하십시오. 4-10 광학 경로 조정, 1단계부터 11단계까지 를 수행하여 언급된 경로가 올바르게 정렬되어 있는지 확인하십시오.

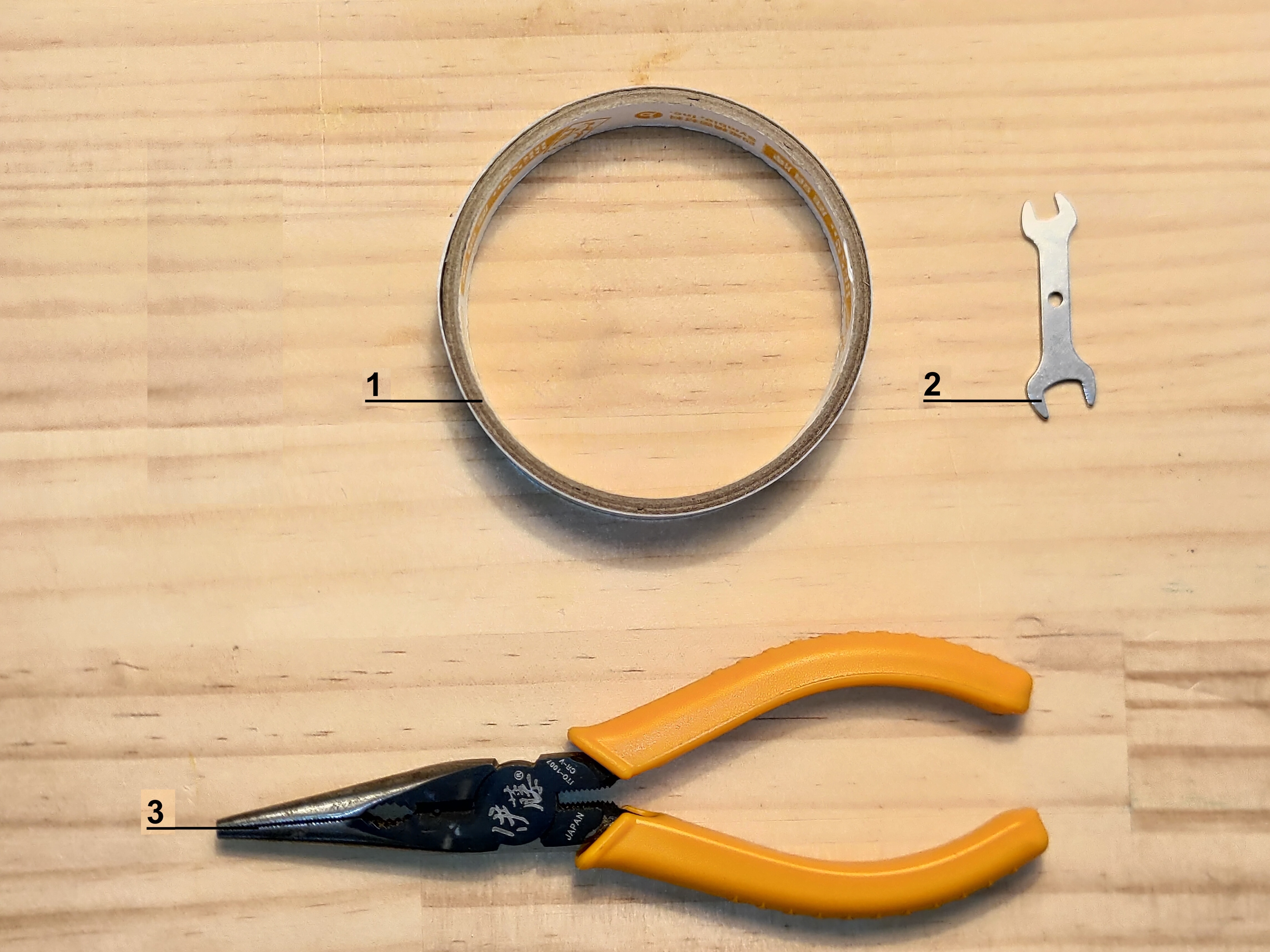

1단계 - 도구 준비:

1｜양면 테이프
2｜양구 스패너
3｜플라이어

2단계 - 베드 내리기:

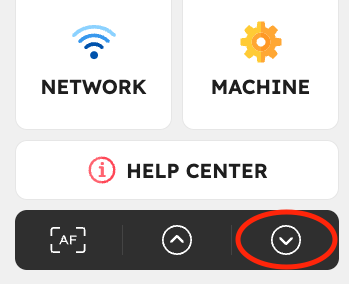

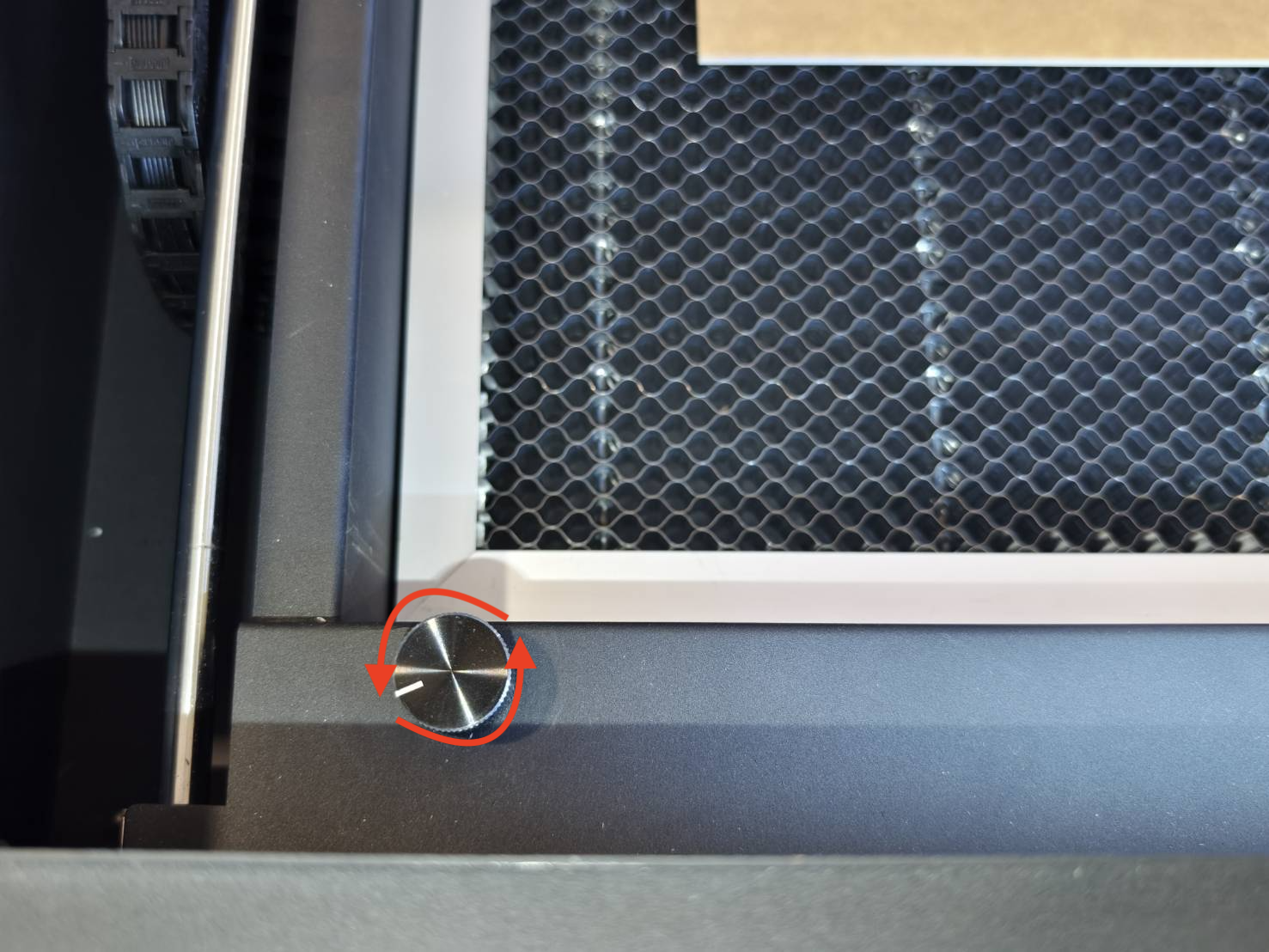

제어판의 하강 버튼을 누르거나 노브를 시계 반대 방향으로 수동으로 돌려.

제어판	노브

3단계 - 노즐과 초점 렌즈 분해:
링은 반드시 시계 방향으로 돌려야 풀립니다.

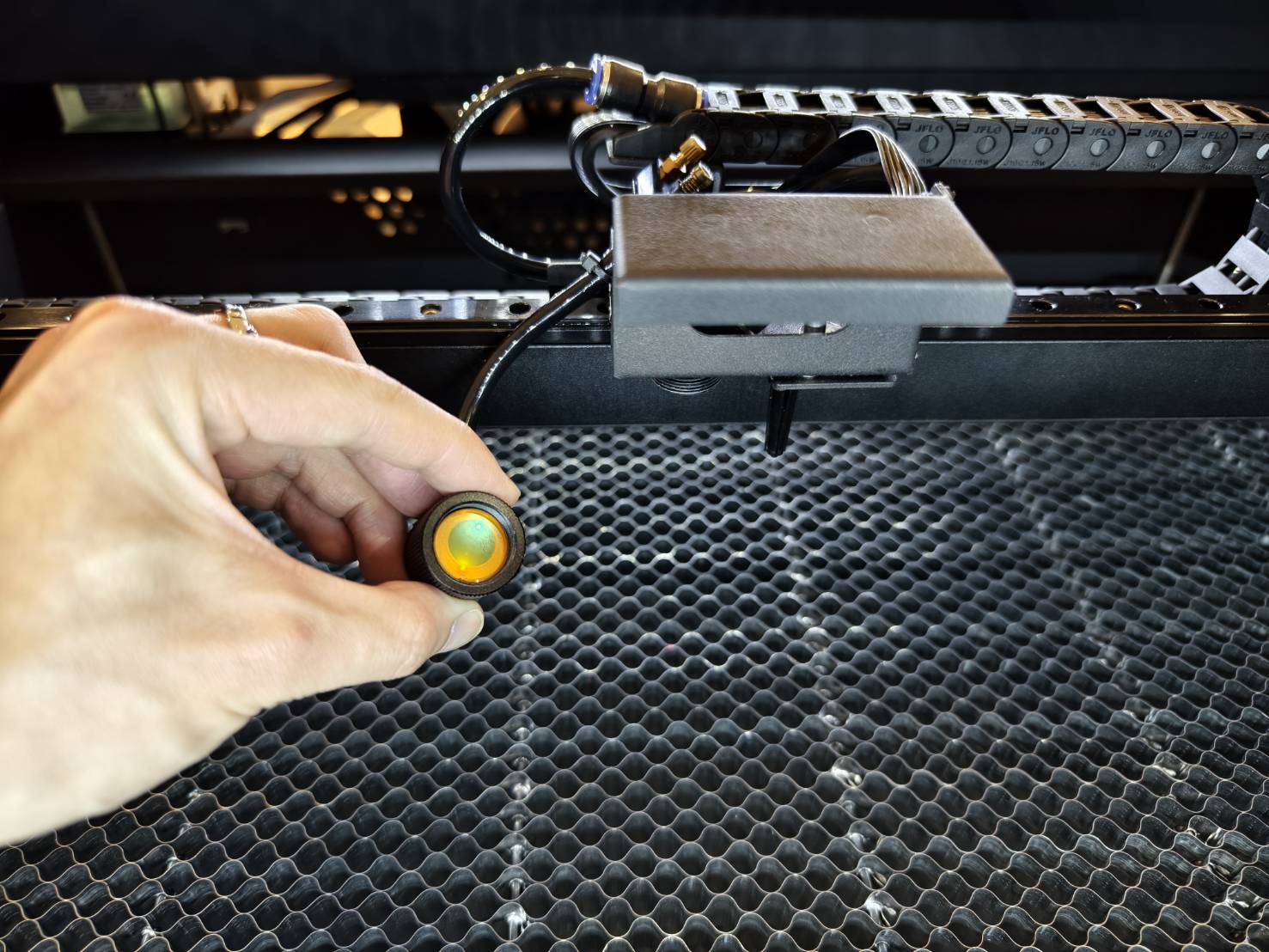

링을 풀면 노즐을 레이저 헤드 어셈블리에서 분리할 수 있습니다.

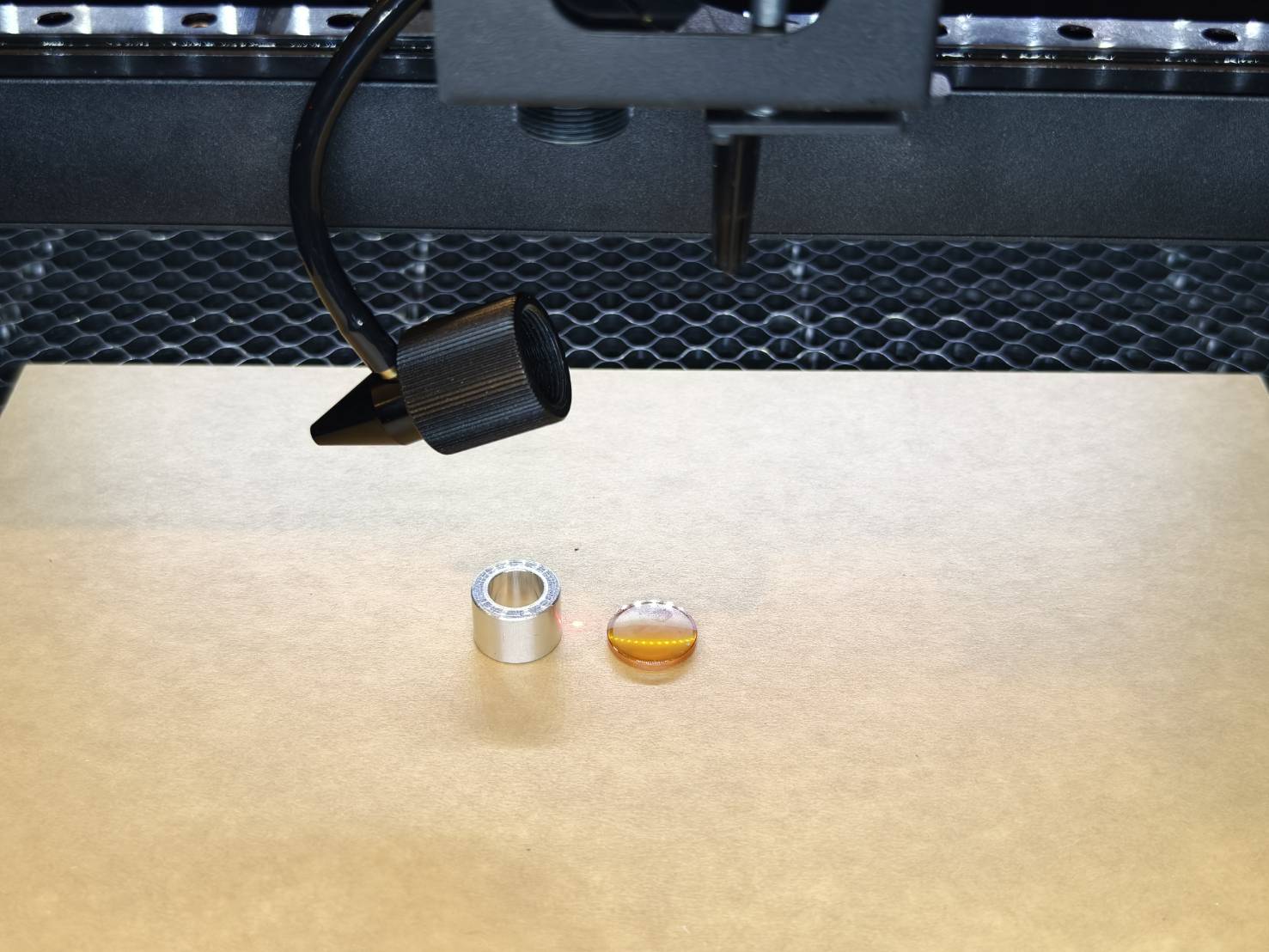

초점 렌즈, 노즐, 링, 렌즈 블록이 나올 것입니다. 이들을 안전하게 보관하고 에어 호스는 연결된 상태로 유지하십시오.

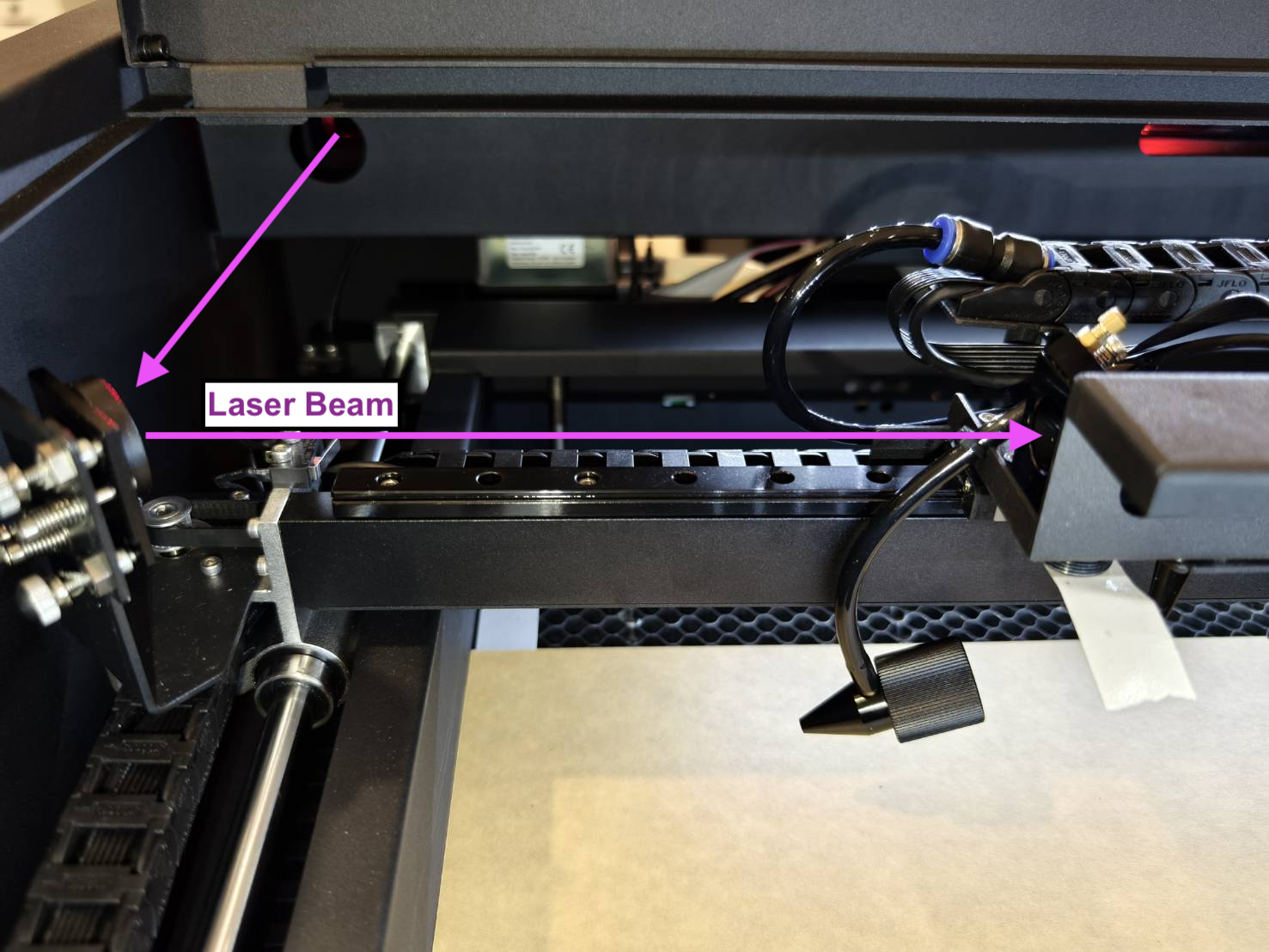

4단계 - 에어 호스가 레이저에 노출되지 않도록 확인

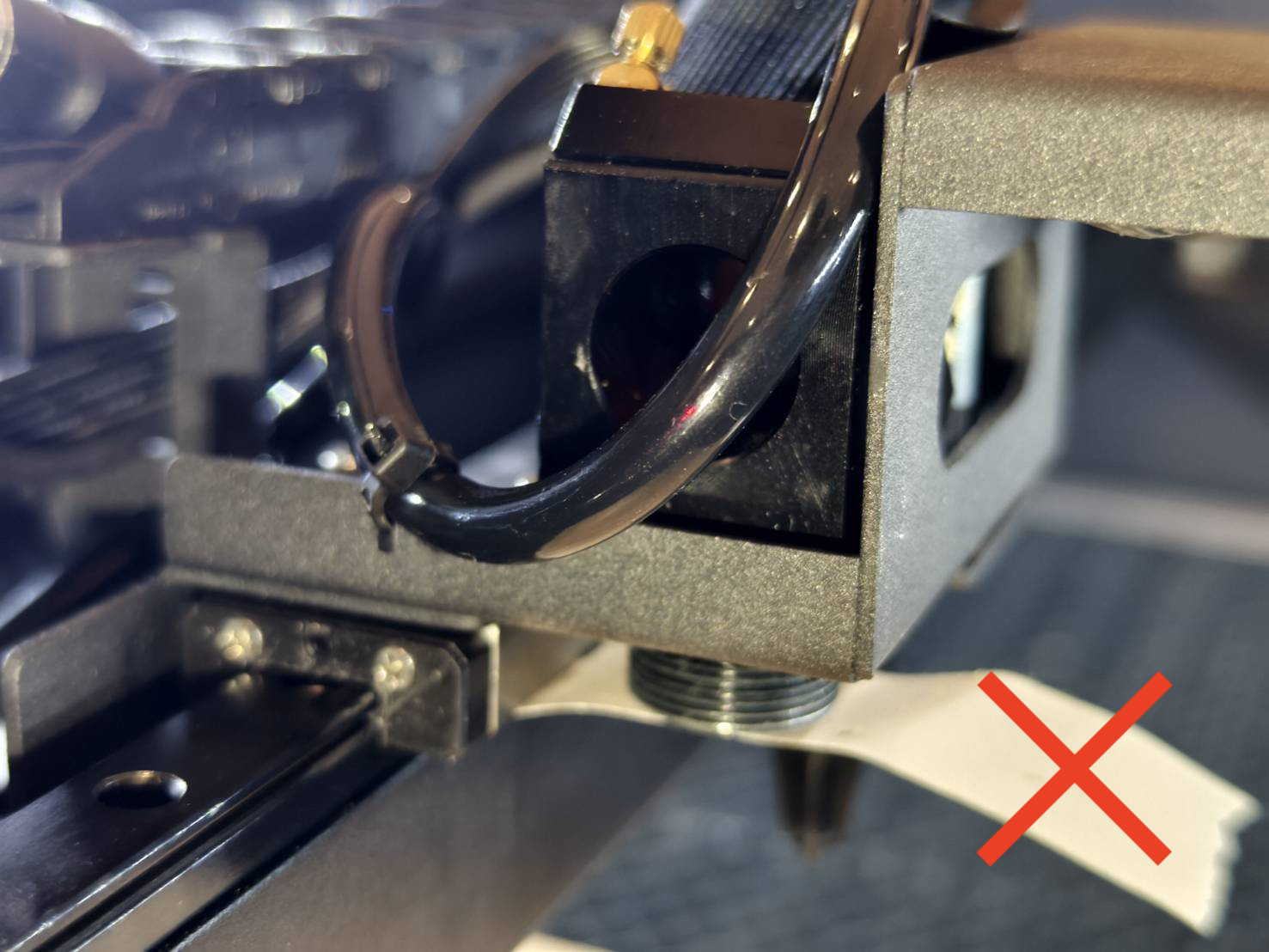

에어 호스가 레이저 경로에 있는지 확인하십시오. 에어 호스가 제3 미러 입구 앞에 위치하지 않도록 하면 됩니다.

올바른 위치	잘못된 위치

5단계 - 제3 미러에서 수직 경로(Z축) 재설정:
양구 스패너와 플라이어를 사용하여 제3 미러의 3개 너트를 풉니다.

이 세 개의 나사를 돌립니다 시계 반대 방향으로 미러 홀더와 받침대 사이에 간격이 없어질 때까지 또는 나사를 완전히 풀되 빼내지는 마십시오.

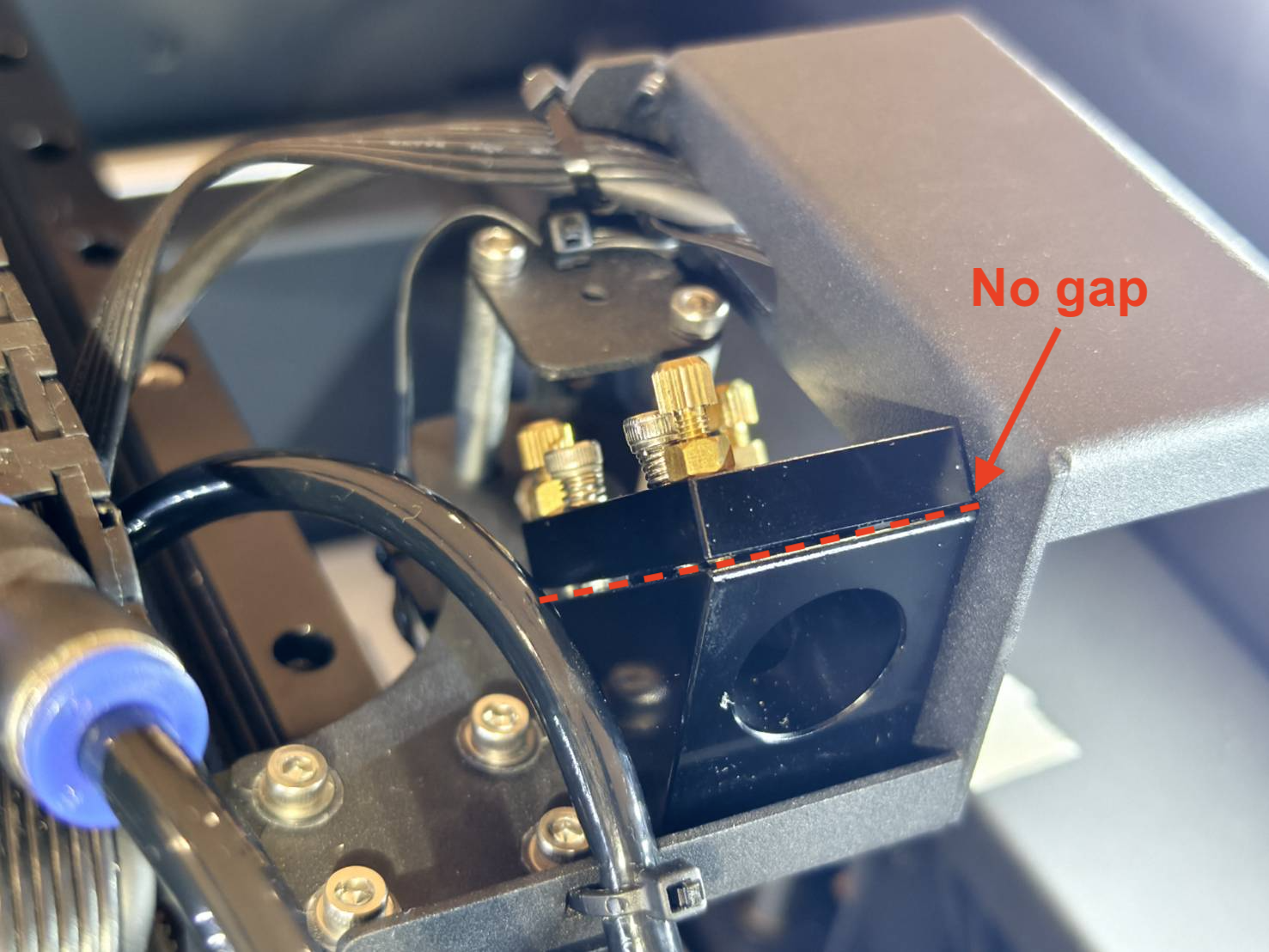

둘 사이에 간격이 없으면 수직 경로가 재설정된 것입니다.

6단계 - 테이프 부착 및 펄스 생성:

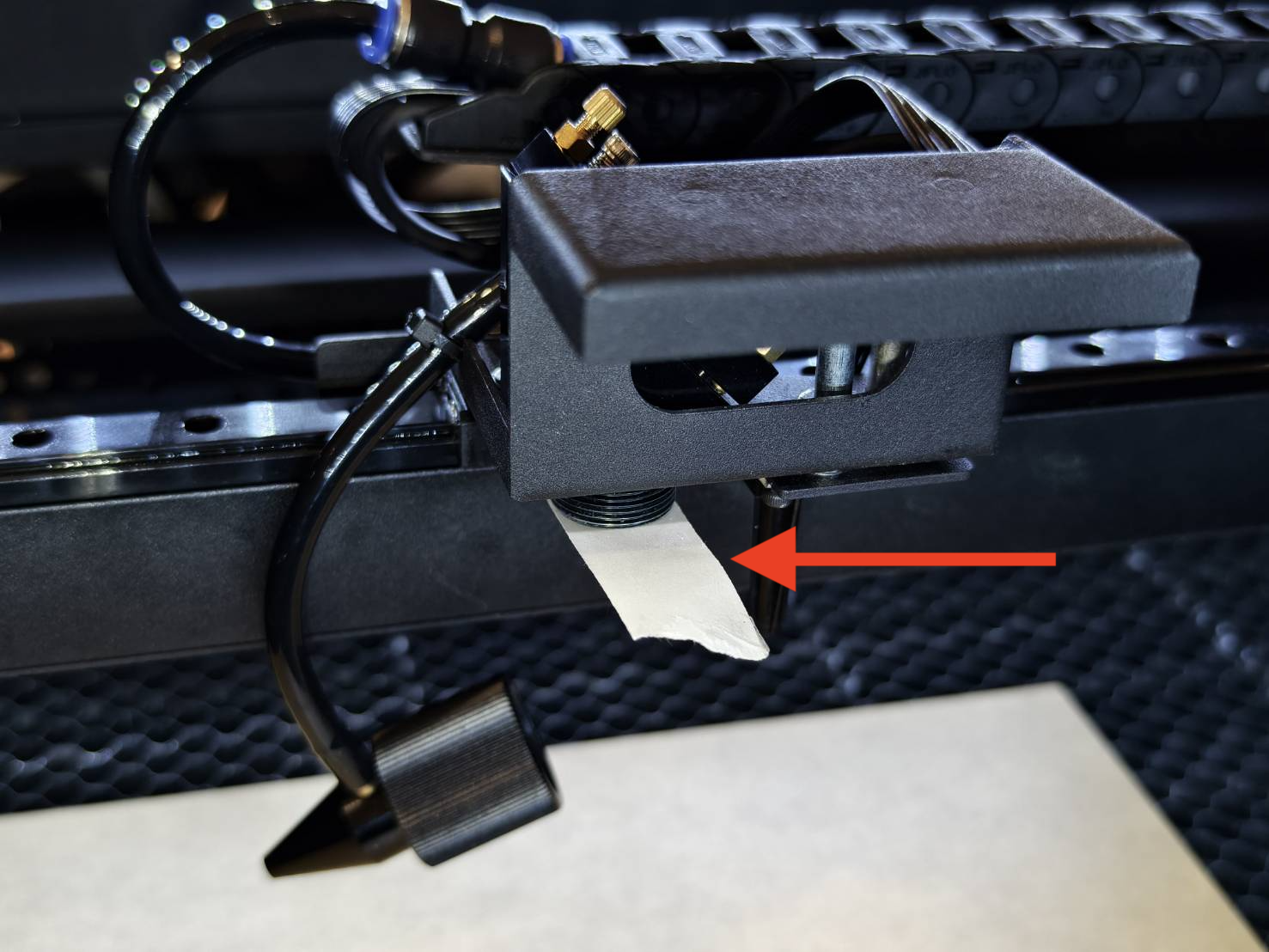

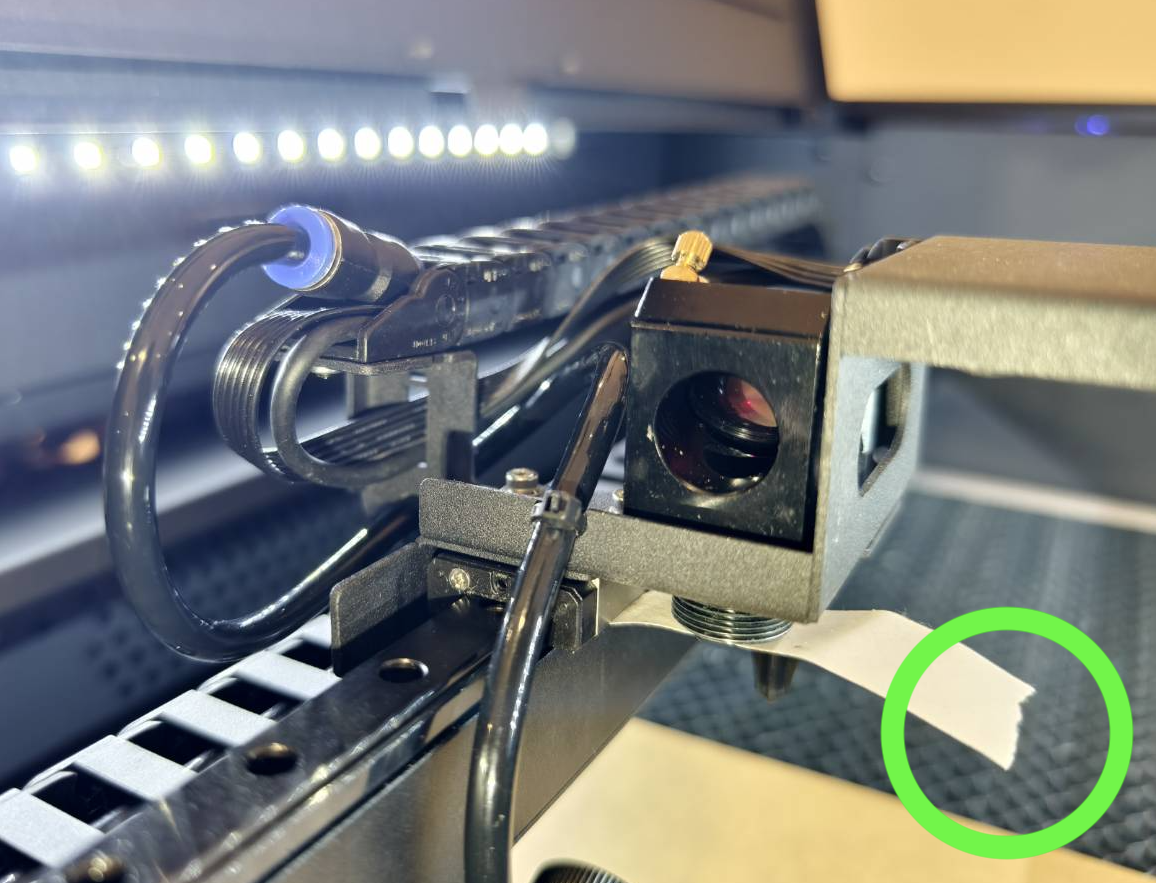

레이저 헤드 아래에 한 겹의 양면 테이프를 놓고 압흔이 생기도록 입구에 대고 누릅니다.

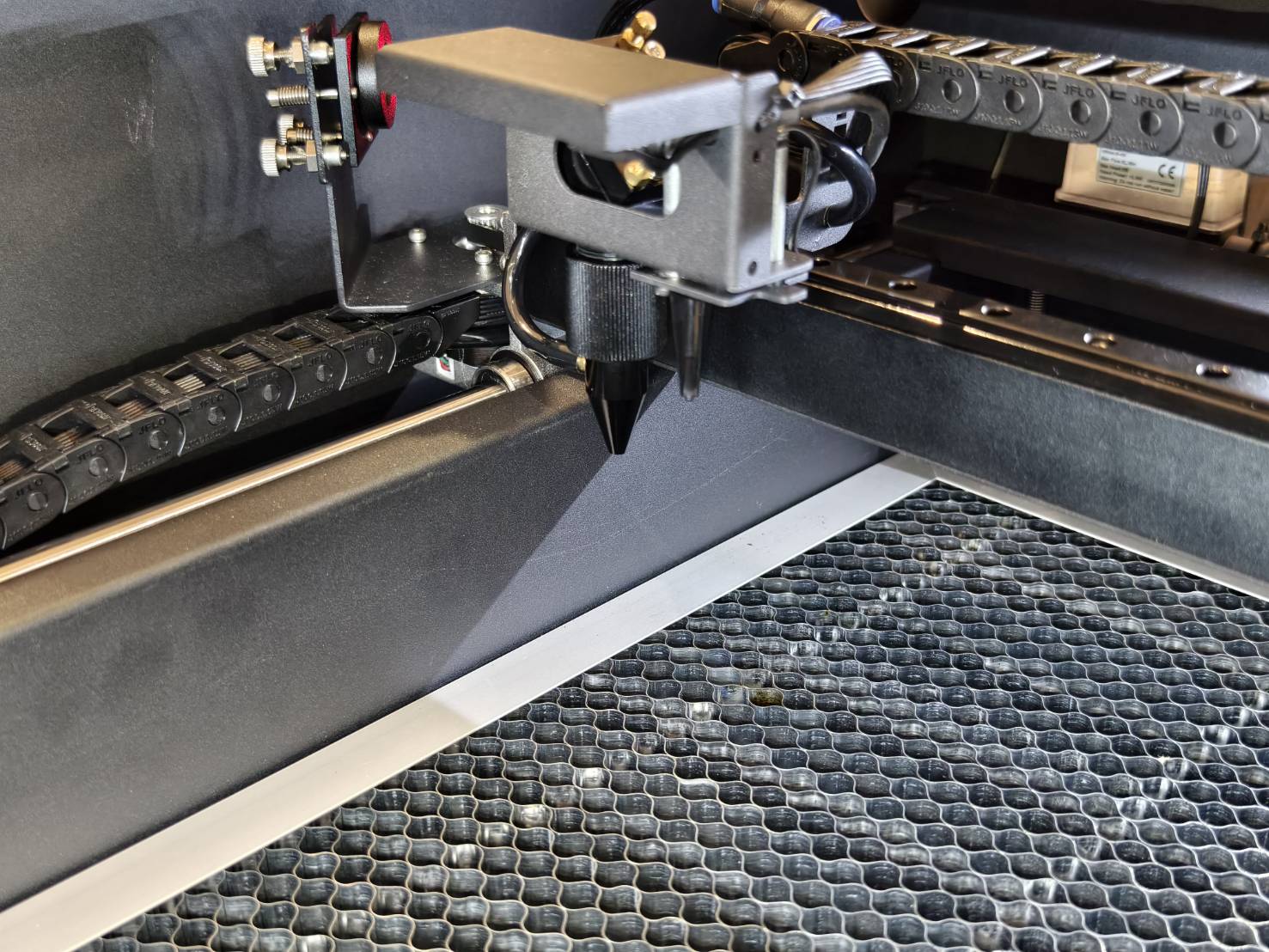

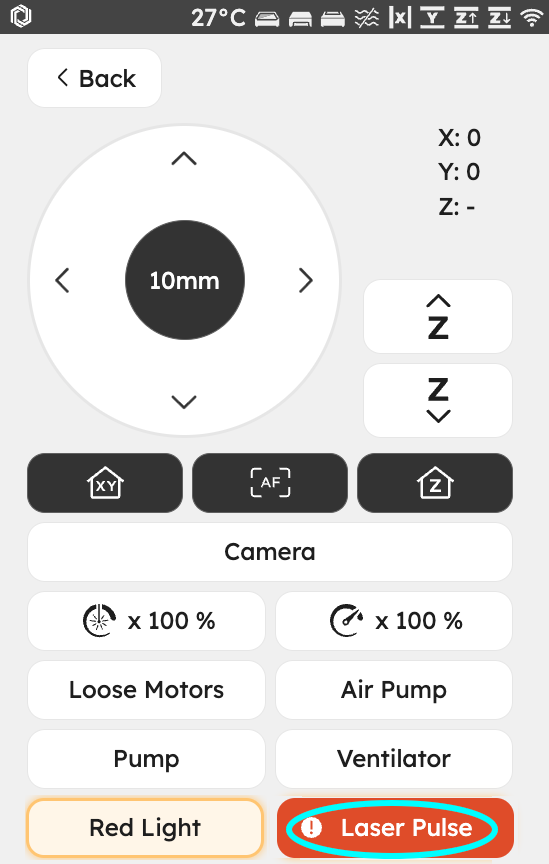

레이저 헤드를 작업대 중앙으로 이동하고 3회 펄스를 생성합니다.
(제어 >> '모터' 클릭 >> 헤드 수동 이동 >> 덮개 닫기 >> 3회 펄스 생성)

7단계 - 수직 점의 위치 확인:
테이프를 제거하고 점의 위치를 확인합니다.
가능한 위치는 세 가지뿐입니다: 중앙, 좌측, 우측.

1. 중앙 위치:

위 사진과 같이 점이 중앙에 있다면 수직 경로가 정상이므로 다음 단계로 진행할 수 있습니다 8단계.

2. 좌측 위치:

위의 사진과 같이 점이 좌측에 있다면, 수직 경로를 조정해야 합니다.

조정 방법:

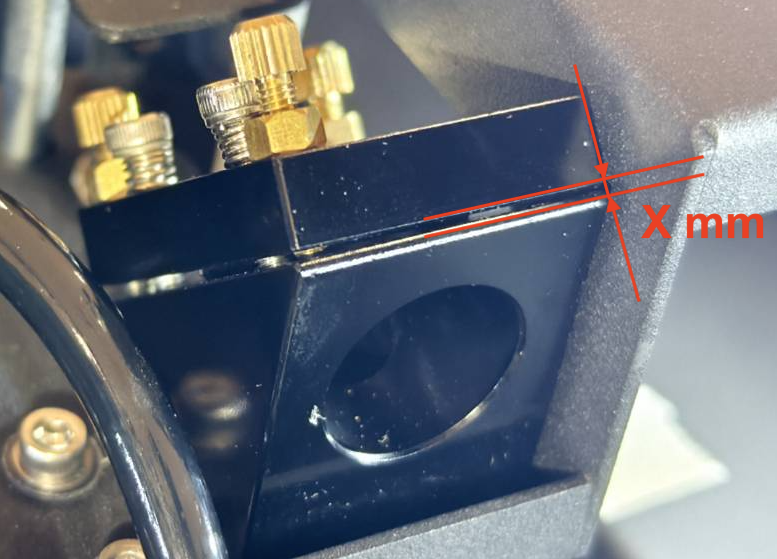

각 나사를 시계 방향으로 돌려 홀더를 들어 올려 간격을 만들면 점이 오른쪽으로 이동합니다.

간격:

나사를 조정한 후 새 테이프를 붙이고 점의 새 위치를 다시 확인하여 점이 중앙에 올 때까지 반복합니다. 그 다음 8단계.
