4-14 Beambox II - 적색광 정렬

설명

이 문서는 레이저 경로에 맞춰 적색광 경로를 조정하는 방법을 안내합니다.

적색광 정렬이 필요한 경우

필요한 도구

다음 도구를 준비해 주세요.

1단계

안전하게 펄스를 발생시키는 방법을 숙지하세요.

A. 기기의 전원을 켭니다. B. 덮개를 닫습니다. C. 유지보수 모드로 진입하여 원점 복귀 과정이 완료될 때까지 기다립니다.      (도어, 후면 커버, 하단 아이콘이 모두 닫혀 있는지 확인하세요. 그렇지 않으면 펄스를 발생시킬 수 없습니다.) D. 펄스 버튼을 찾습니다. E. 한 번 누르면 한 번의 펄스, 두 번 누르면 두 번의 펄스가 발생합니다. ⚠︎ 도어 리드와 후면 커버가 닫힌 상태에서만 펄스를 발생시키십시오.

2단계

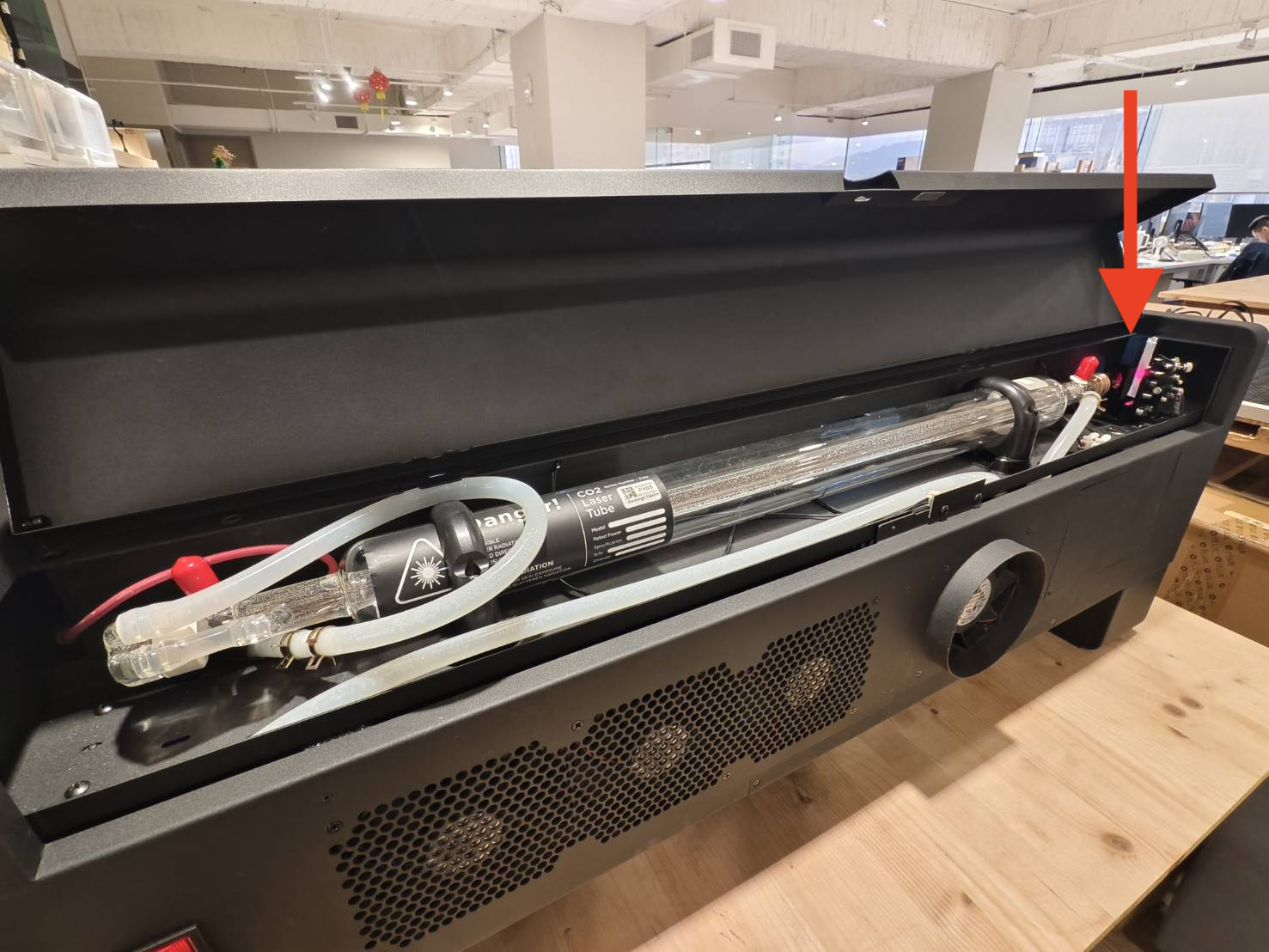

드라이버를 사용하여 기기 뒷면의 나사를 풀고 후면 커버를 엽니다.

3단계

적색광 발생기 측면의 두 나사가 단단히 조여져 있는지 확인하십시오.
(3mm 육각)

4단계

적색 레이저 홀더의 세 개 조정 나사를 조입니다.

5단계

첫 번째 미러에 '두 겹' 테이프를 부착하고 후면 커버를 닫은 후 3회 펄스를 발생시킵니다.
(테이프를 제거하지 말고 미러에 그대로 두십시오.)

6단계

후면 커버를 열고 타점이 적색 레이저와 일치하는지 확인합니다.

올바른 예 - 일치함	잘못된 예 - 일치하지 않음

결과를 확인하고 다음 조치를 결정하십시오:

7단계

이제 적색광을 수평으로 조정하겠습니다.

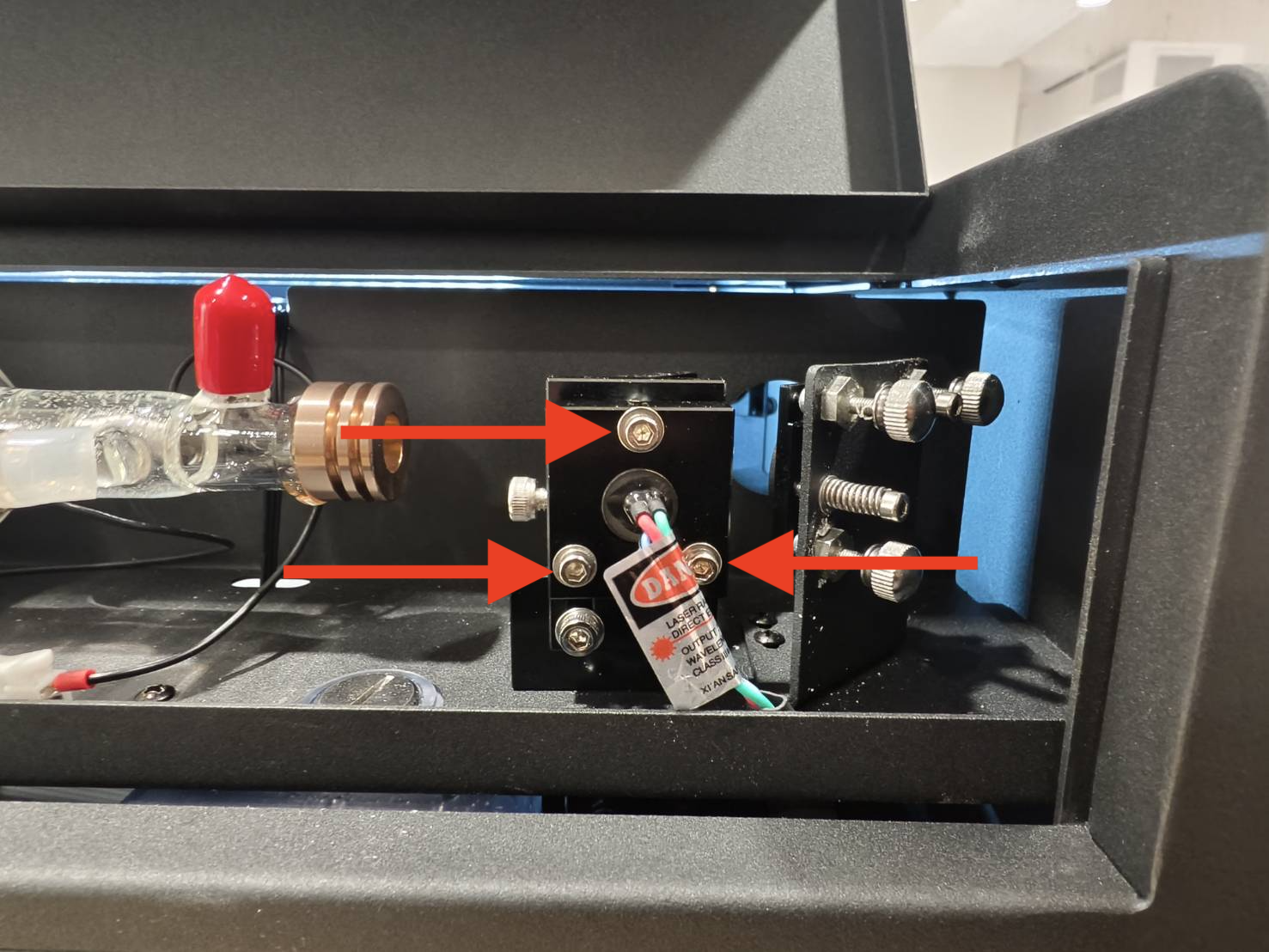

• 적색광 홀더 하단의 나사 3개를 풀어주세요.
• 홀더를 이동하여 레이저 자국과 적색광이 수평으로 겹치도록 조정하세요.
• 나사를 조여주세요.

Step 8

이제 적색광을 수직으로 조정하겠습니다.

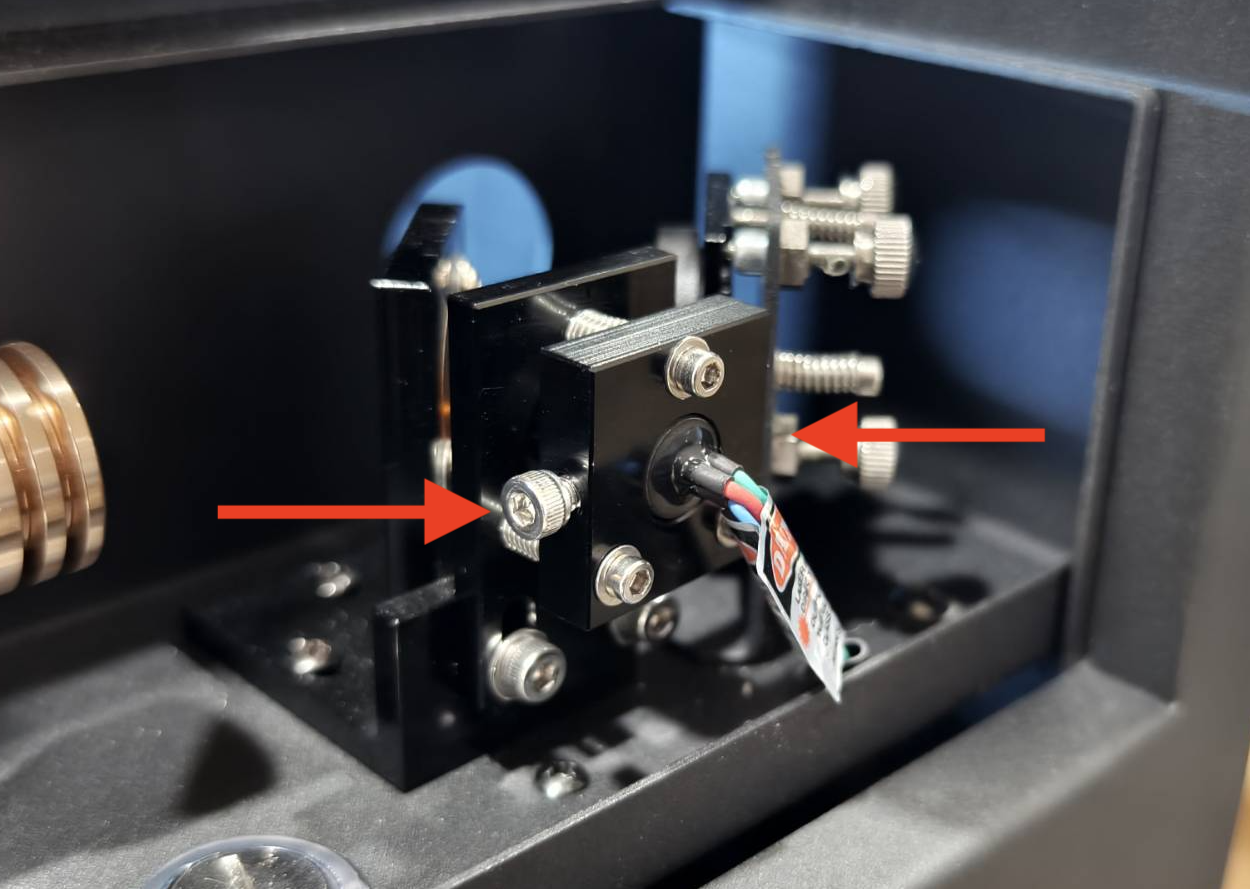

• 적색광 홀더 측면의 나사 2개를 풀어주세요.
• 홀더를 이동하여 레이저 자국과 적색광이 수직으로 겹치도록 조정하세요.
• 나사를 조여주세요.

9단계

첫 번째 거울에 새로운 이중 테이프를 부착하고 3회 펄스를 주어 경로를 재확인하세요.

올바른 예 - 일치함	잘못된 예 - 일치하지 않음

결과를 확인하고 다음 조치를 결정하십시오:

1단계0

3개의 나사를 풀어 조정 가능한 상태로 만드세요.

1단계1

이 단계에서는 적색 레이저와 실제 CO2 레이저의 경로가 일치하고 정렬되어 있는지 확인합니다.
정렬되지 않은 경우 2.5mm 육각 렌치로 적색광 발생기를 조정하십시오.

도어를 여십시오. 세 번째 거울 입구에 양면 테이프를 두 겹으로 붙이십시오. 제어 모드로 진입하여 모터를 풀어주십시오. 레이저 헤드를 우측 하단 모서리로 이동시키십시오. 적색 레이저가 켜져 있는지 확인하십시오. 도어를 닫으십시오. 3회 펄스를 발생시키십시오. 적색 레이저 점과 레이저 자국이 일치하는지 확인하십시오. 필요한 경우 적색 레이저를 조정하십시오.

올바른 예 - 일치함 잘못된 예 - 일치하지 않음   적색광 발생기의 나사와 빔 경로   Demonstration     참고: 적색 점이 테이프 위에 없다면 적색 레이저의 경로가 크게 벗어났음을 의미합니다. 두 번째 거울에서 적색 점을 찾아 거울의 반사면으로 이동시킬 수 있습니다.

12 단계

아래 링크를 통해 레이저 광학 경로를 확인하십시오.
4-9 광학 경로 검사

결과를 확인하고 다음 조치를 결정하십시오:
