수동 도어 설치 가이드

설명

이 문서는 Promark Desktop 버전에 수동 도어 설치 방법을 안내합니다.

지원 모델:

• Promark Desktop D20 / D30 / D50

• Promark MOPA High Contrast M20

패키지 구성품

도구:

준비물:
십자 드라이버

1단계

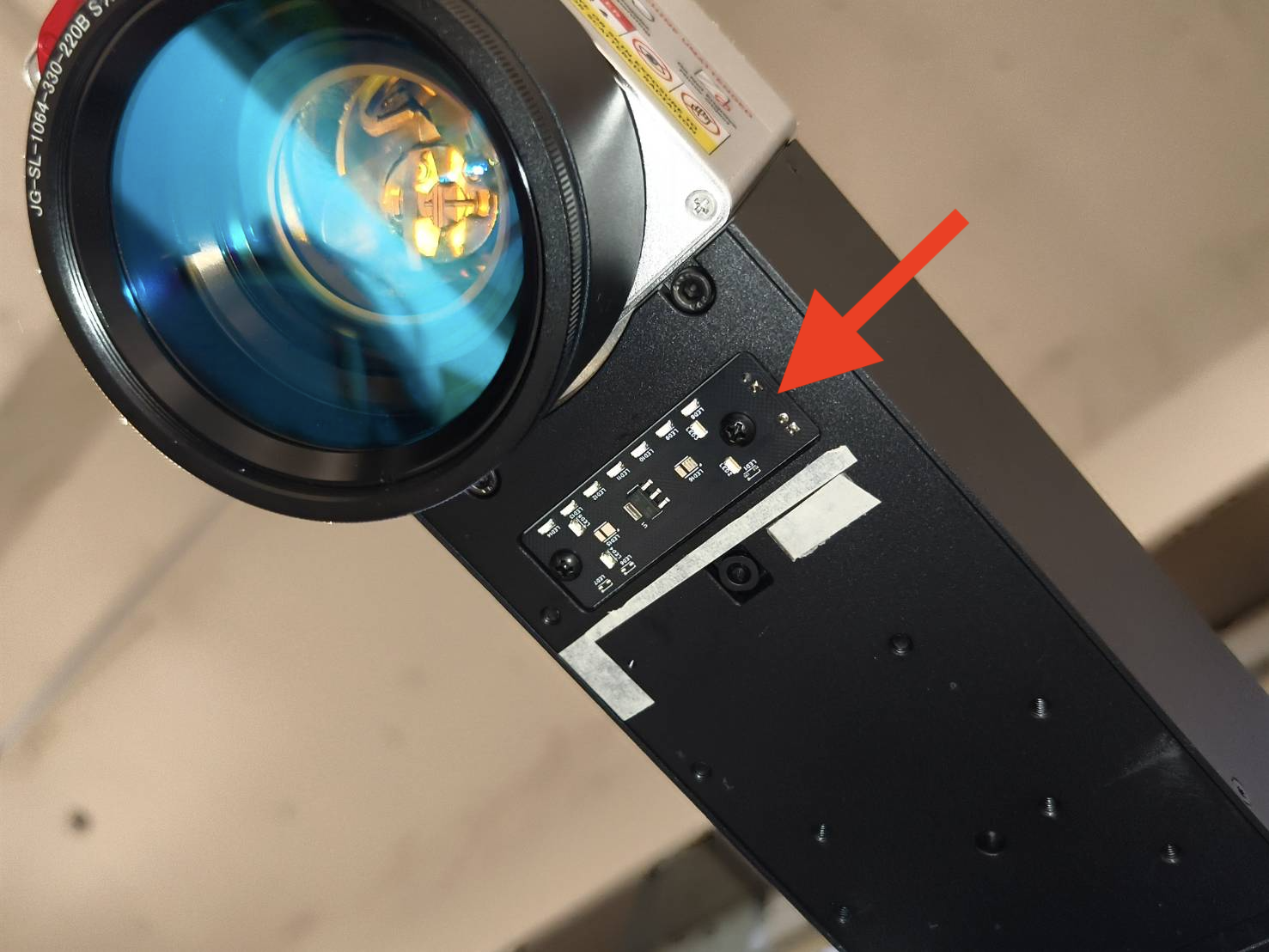

아래의 안내에 따라 카메라 LED 보드를 교체하시기 바랍니다.
(수동 도어 설치 시 과노출을 방지하기 위해 LED 보드를 교체하는 작업입니다.)
Promark - 카메라 LED 보드 교체

2단계

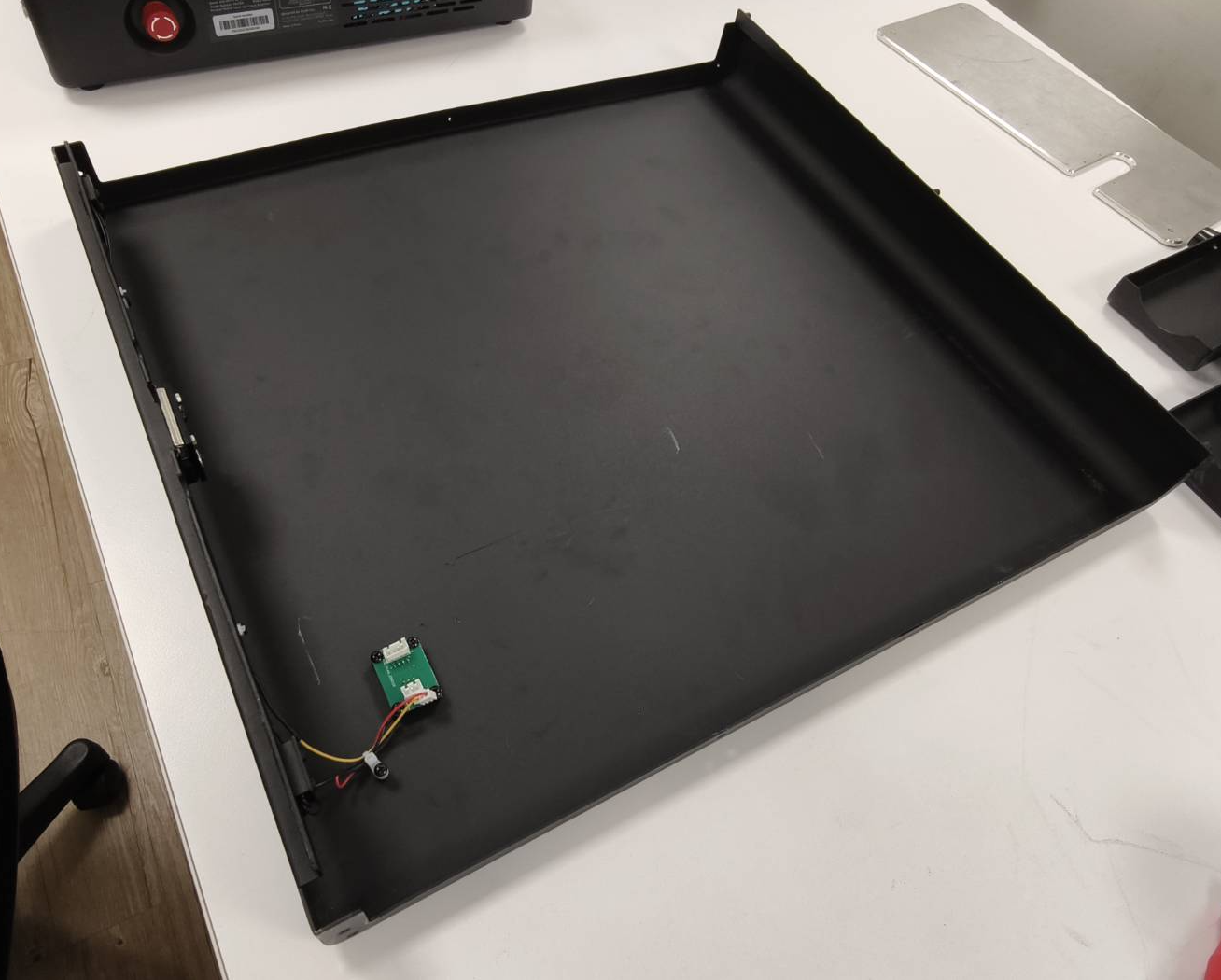

작은 PCB 보드가 있는 왼쪽 측면 패널(A)을 찾아 이미지와 같이 PCB 면이 위를 향하도록 테이블에 평평하게 놓으십시오.

3단계

크로스바(C)를 찾아 T8 나사(S1) 2개로 고정하십시오.

4단계

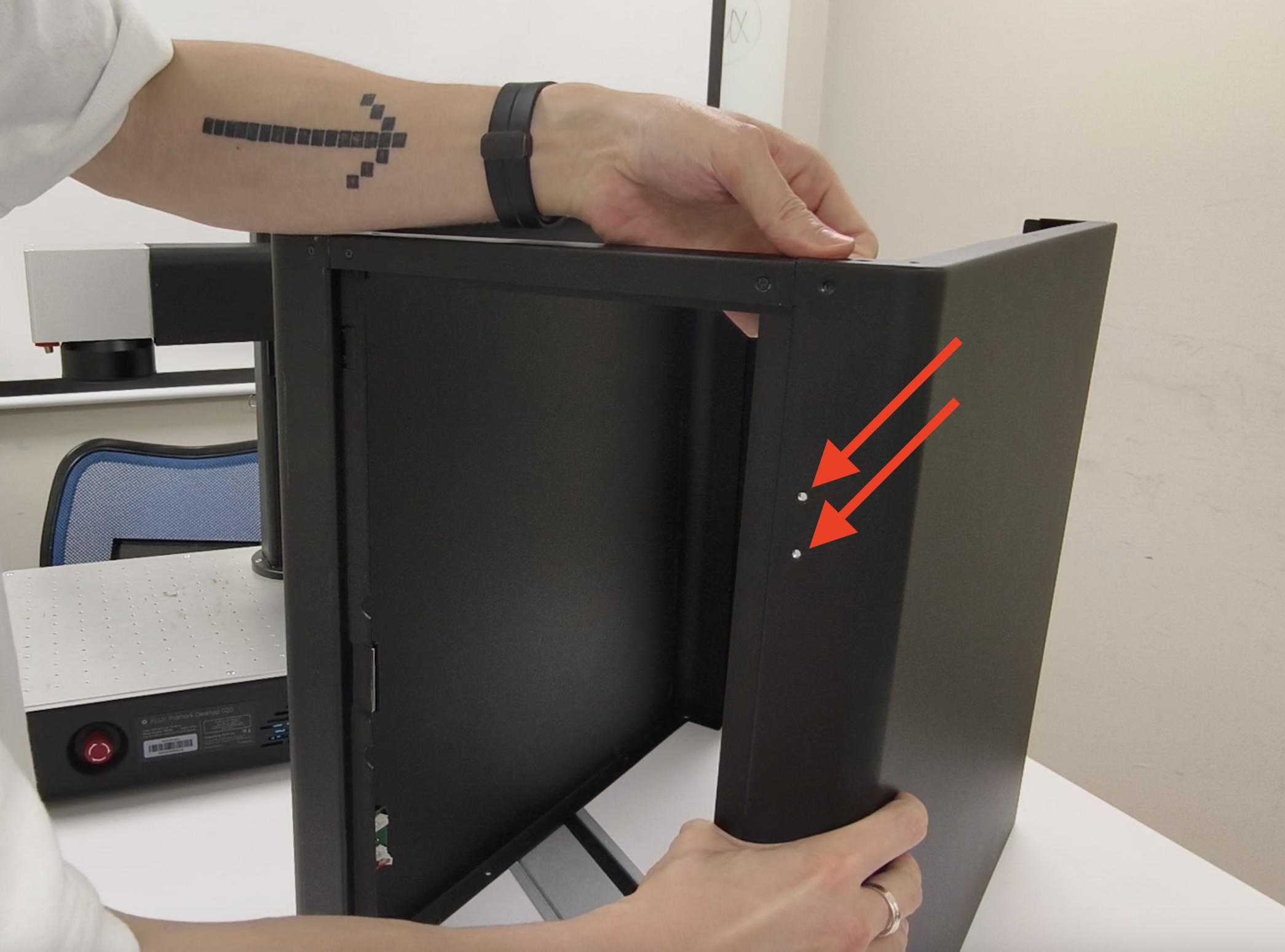

왼쪽 측면 패널을 수직으로 세우고 오른쪽 측면 패널(B)을 찾으십시오.

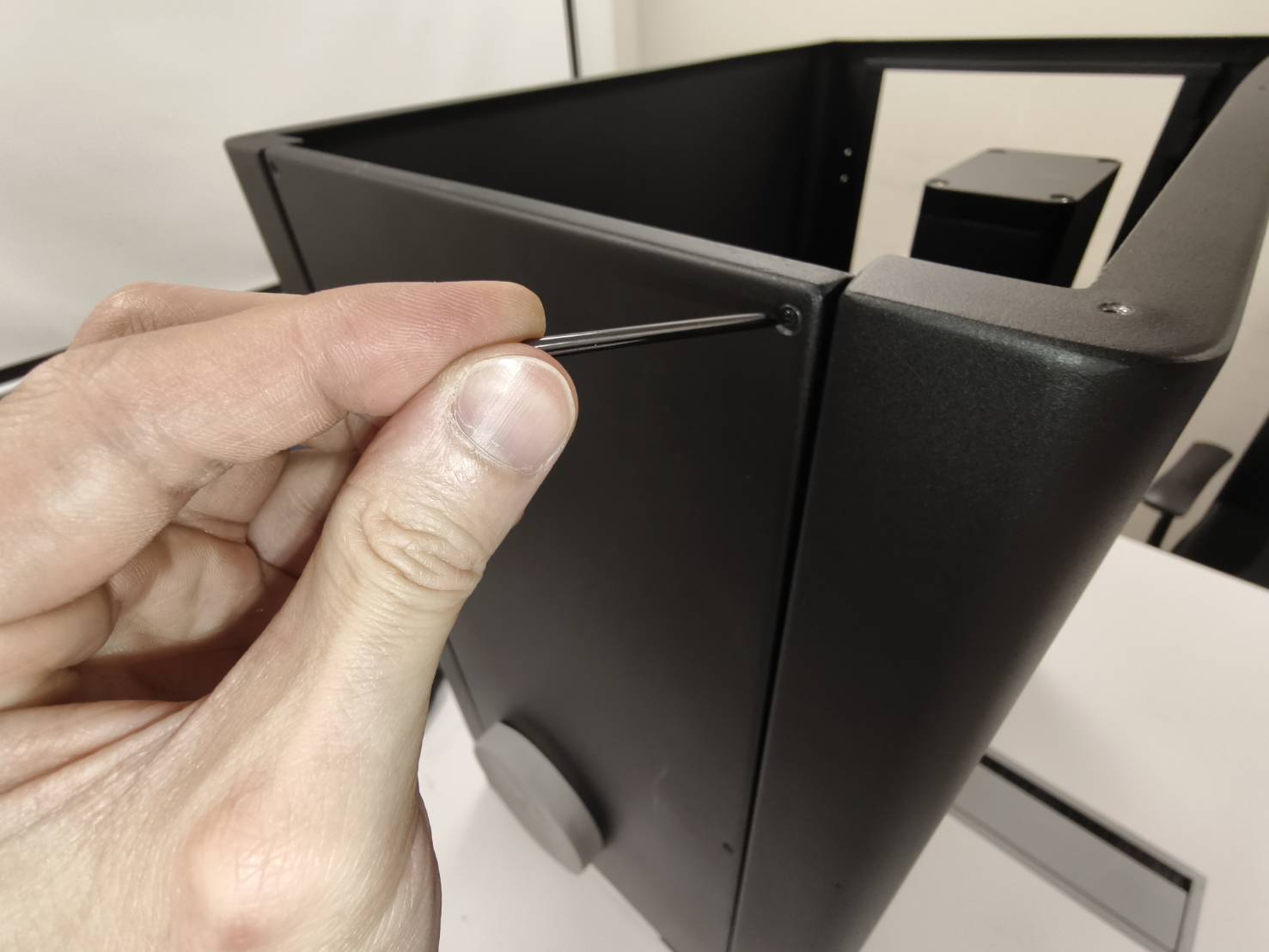

오른쪽 측면 패널을 크로스바에 부착하고 T8 나사(S1) 2개로 고정하십시오.
(참고: 오른쪽 측면 패널의 나사 구멍이 앞쪽을 향하도록 하십시오.)

5단계

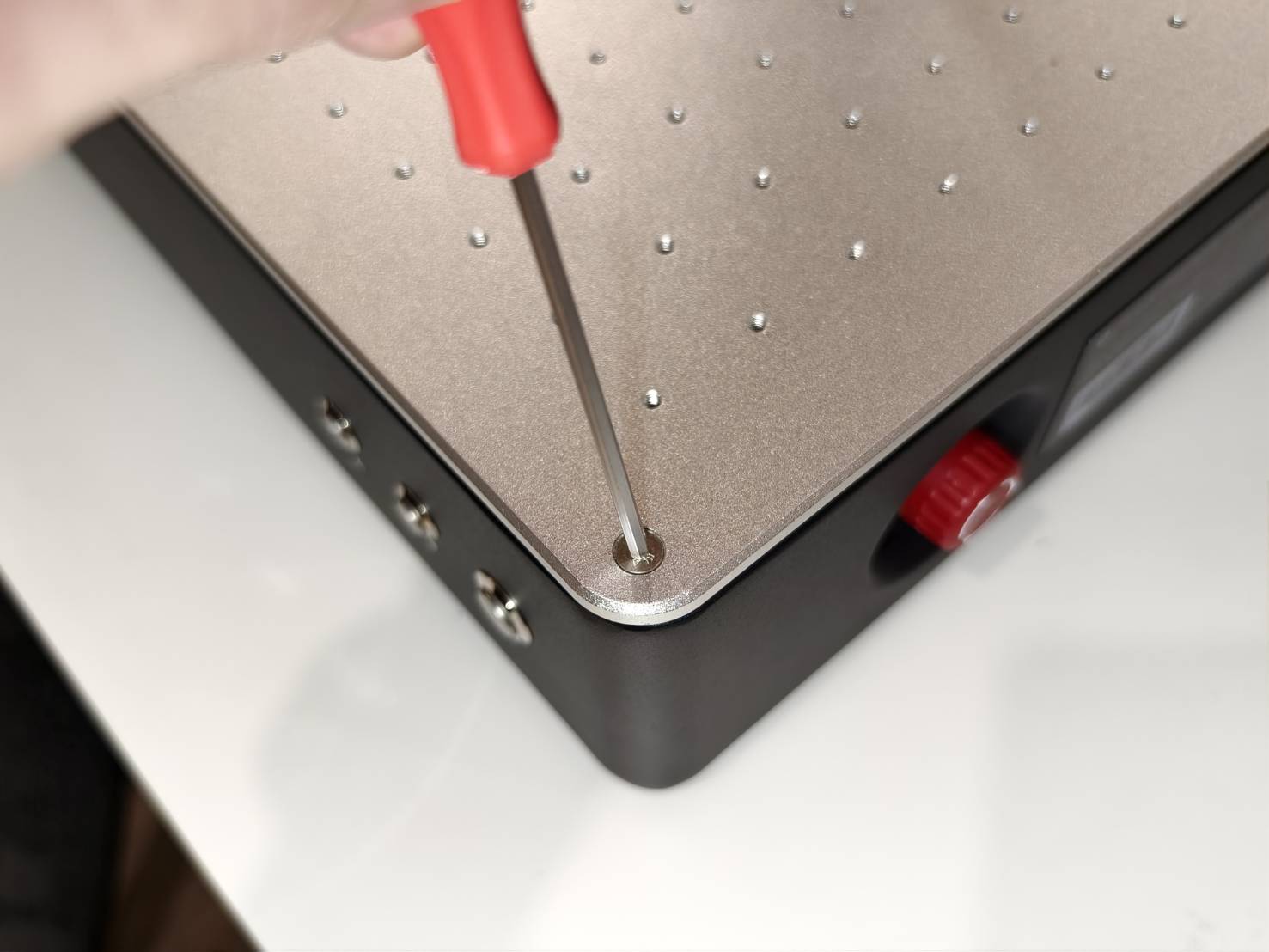

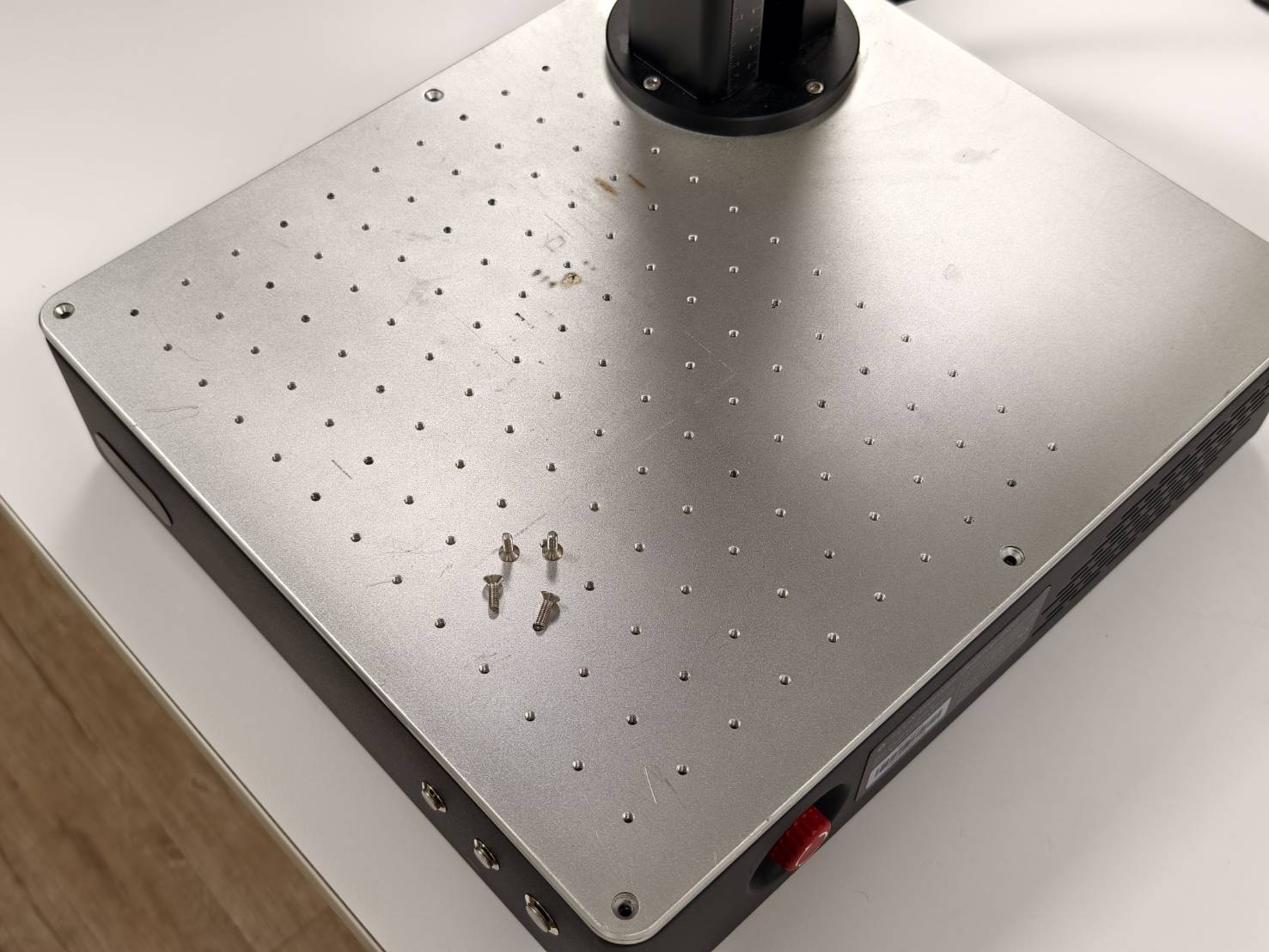

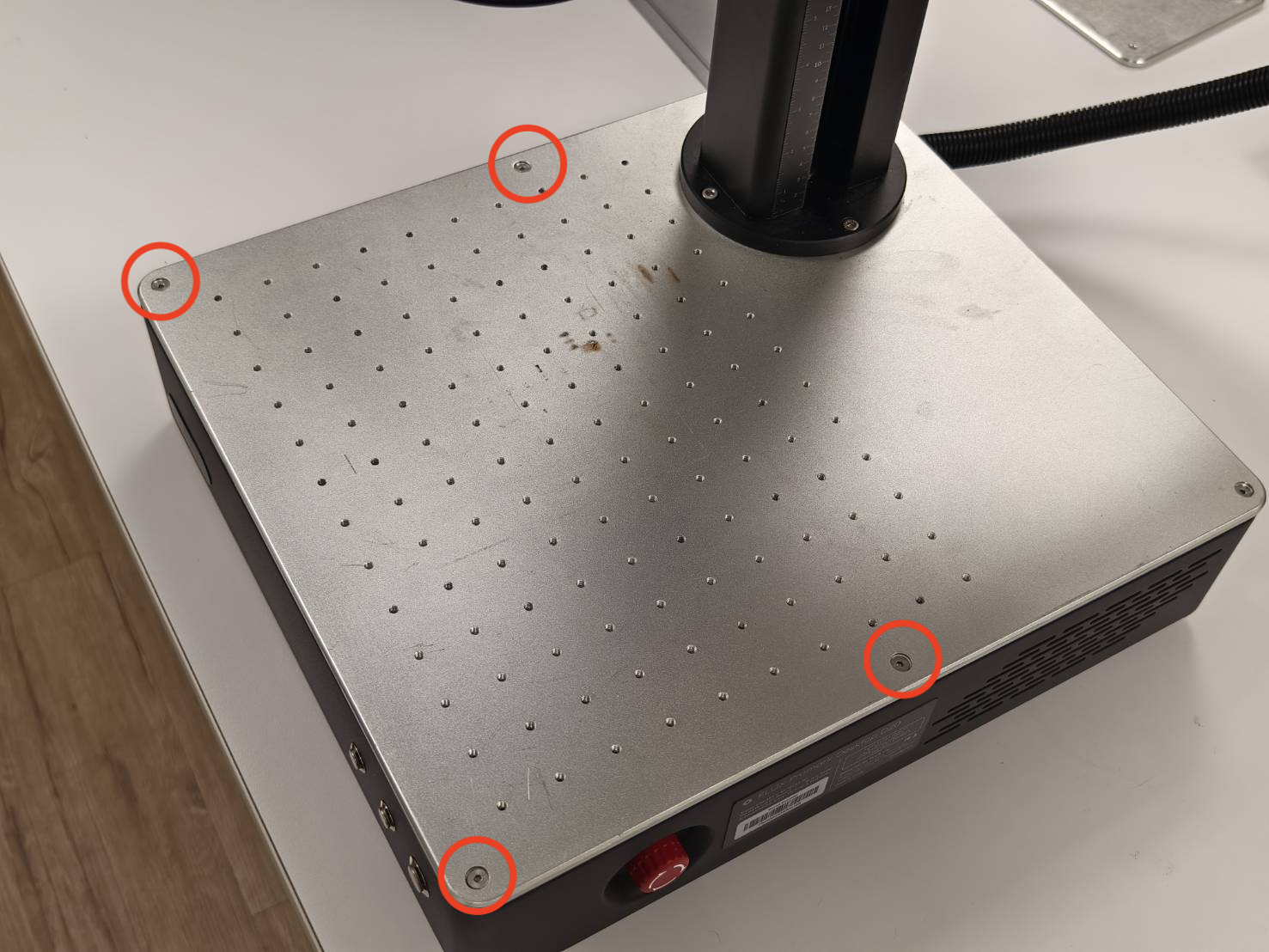

기기 본체에서 나사 4개를 제거하십시오. (2.5mm 육각 나사 4개)

6단계

조립된 좌우 측면 패널을 기기에 직접 올려놓고, 수평 바를 앞쪽에 위치시키십시오.

7단계

하단 수평 바(C)를 설치하십시오. T8 나사(S1) 4개를 사용하여 각 측면에 2개씩 고정하십시오.

8단계

전체 인클로저를 뒤로 밀어 기기의 작업 플랫폼 가장자리에 맞추십시오.

9단계

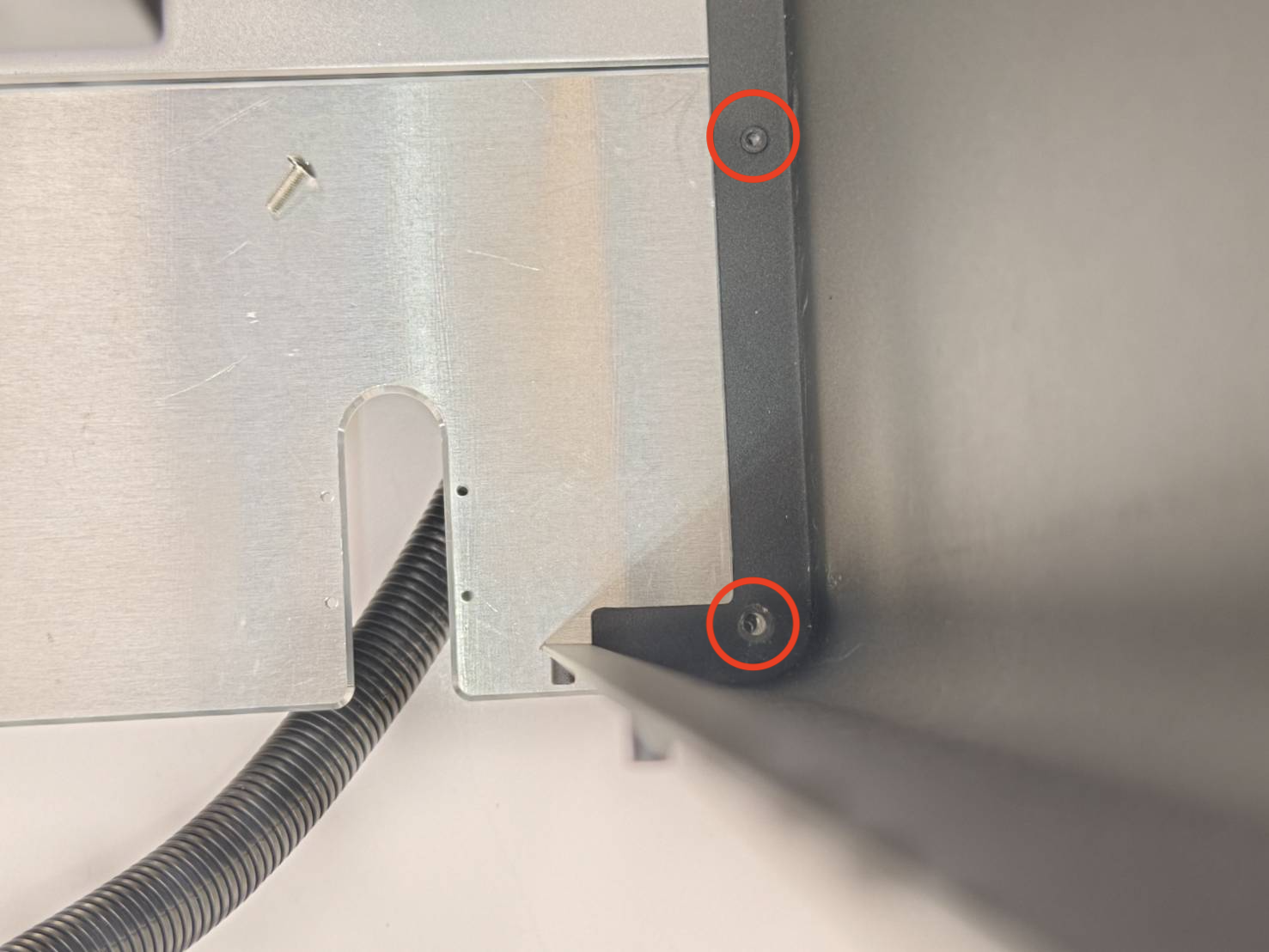

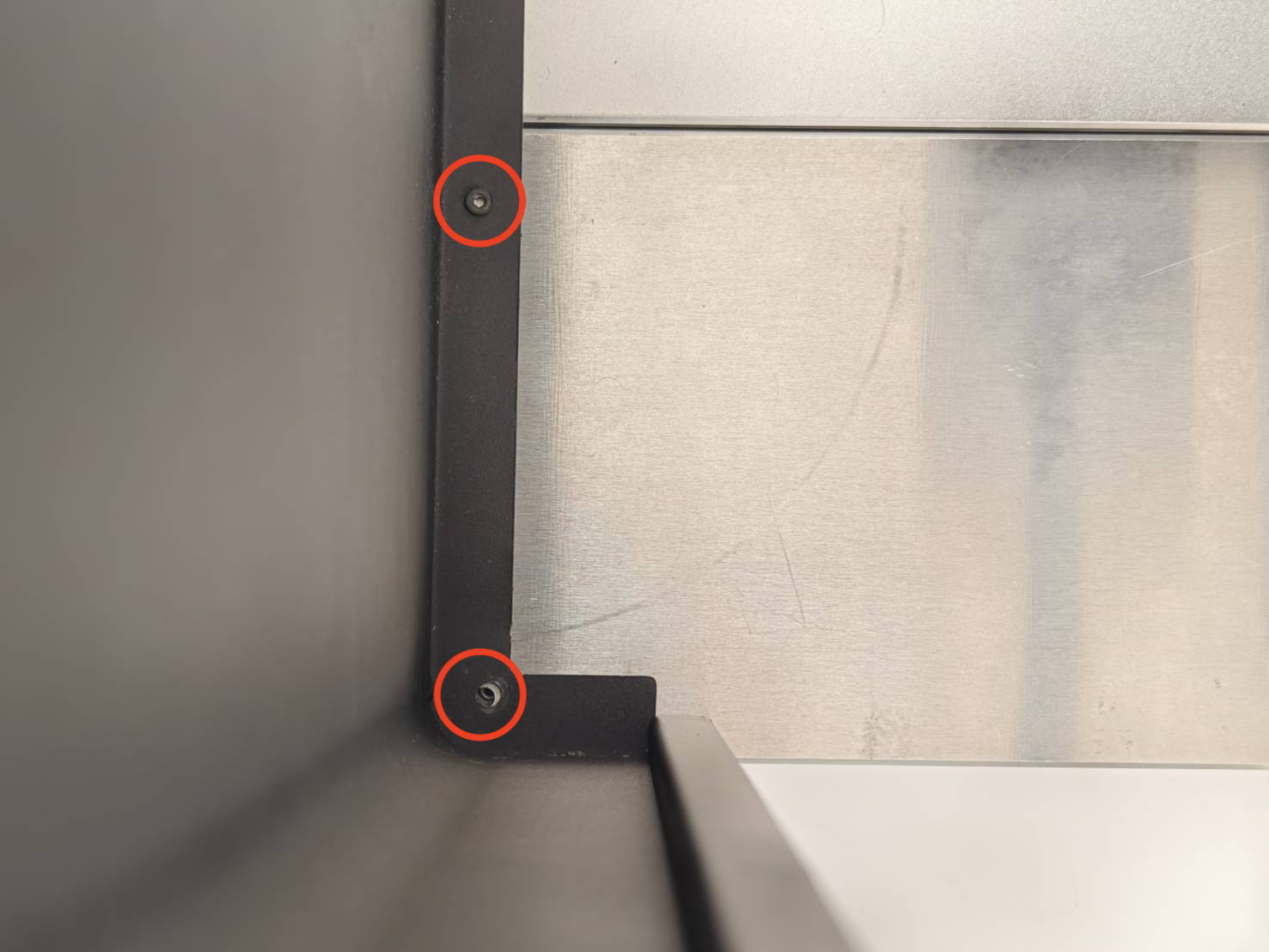

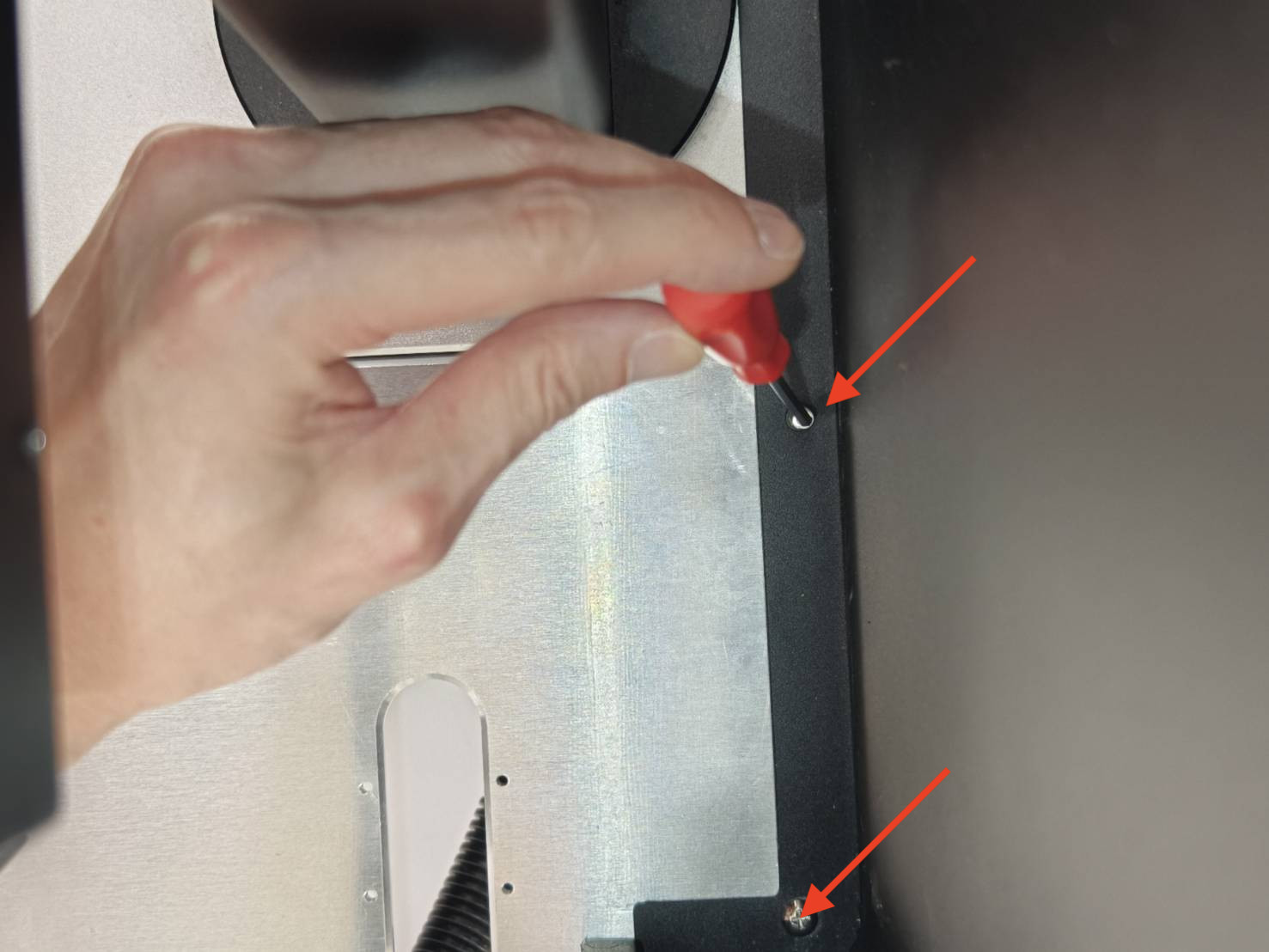

플랫폼에 있는 4개의 나사를 고정하십시오. 각 측면에 2개씩 있습니다.

[S3] [M4*12 (3mm) 평머리 육각 나사 4개]

(참고: 비디오는 시연용입니다. 실제 나사는 영상과 다를 수 있습니다.)

10단계

기기를 뒤집거나 기기 뒤쪽으로 이동하세요.
은색 후면 트림 패널(G)과 후면 트림 받침(F)을 기기 하단에 배치하거나 삽입하세요.

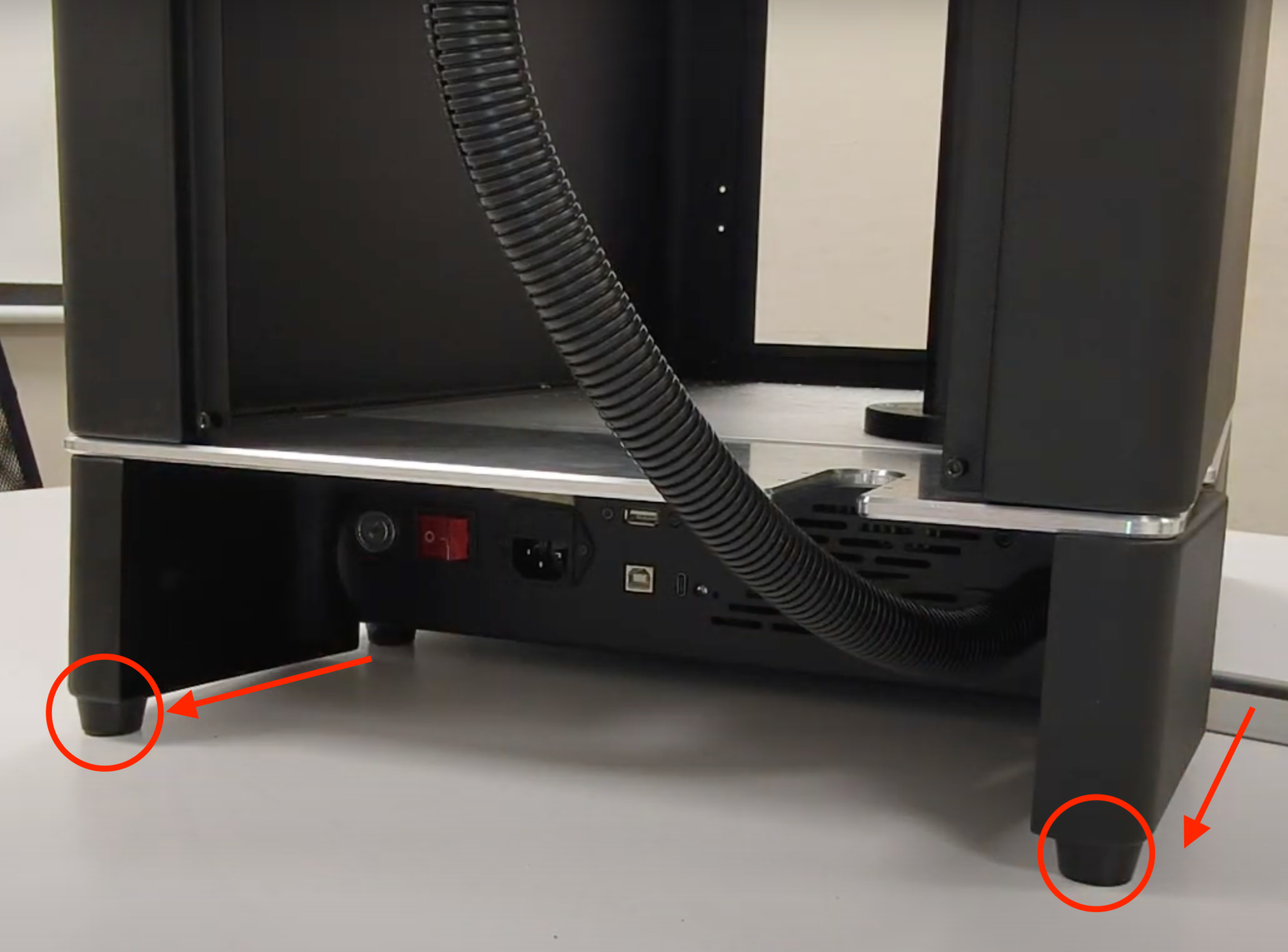

⚠︎ 주의: 후면 트림 받침대(F)의 발판은 반드시 기기 뒷면에 위치해야 합니다.

11단계

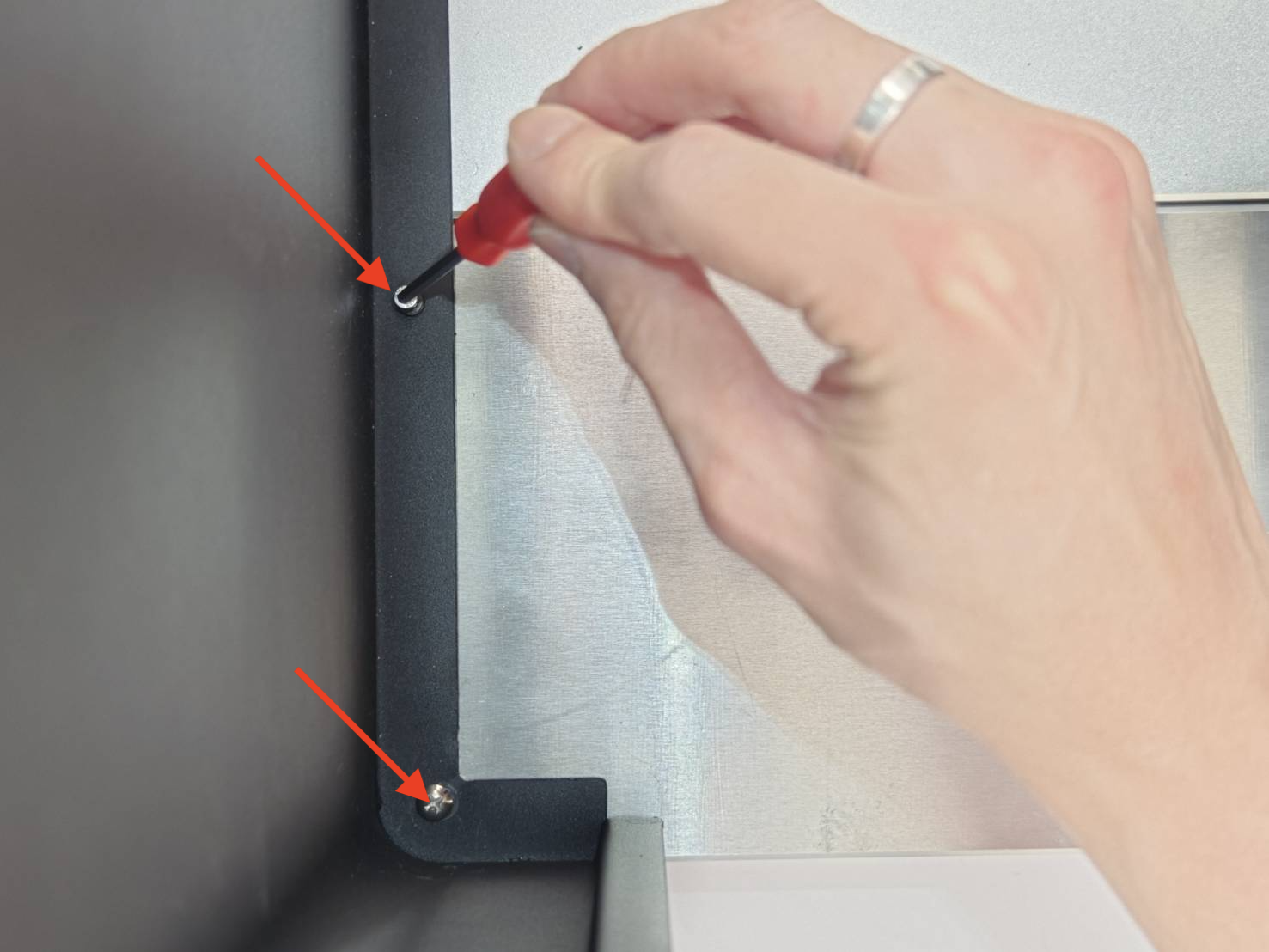

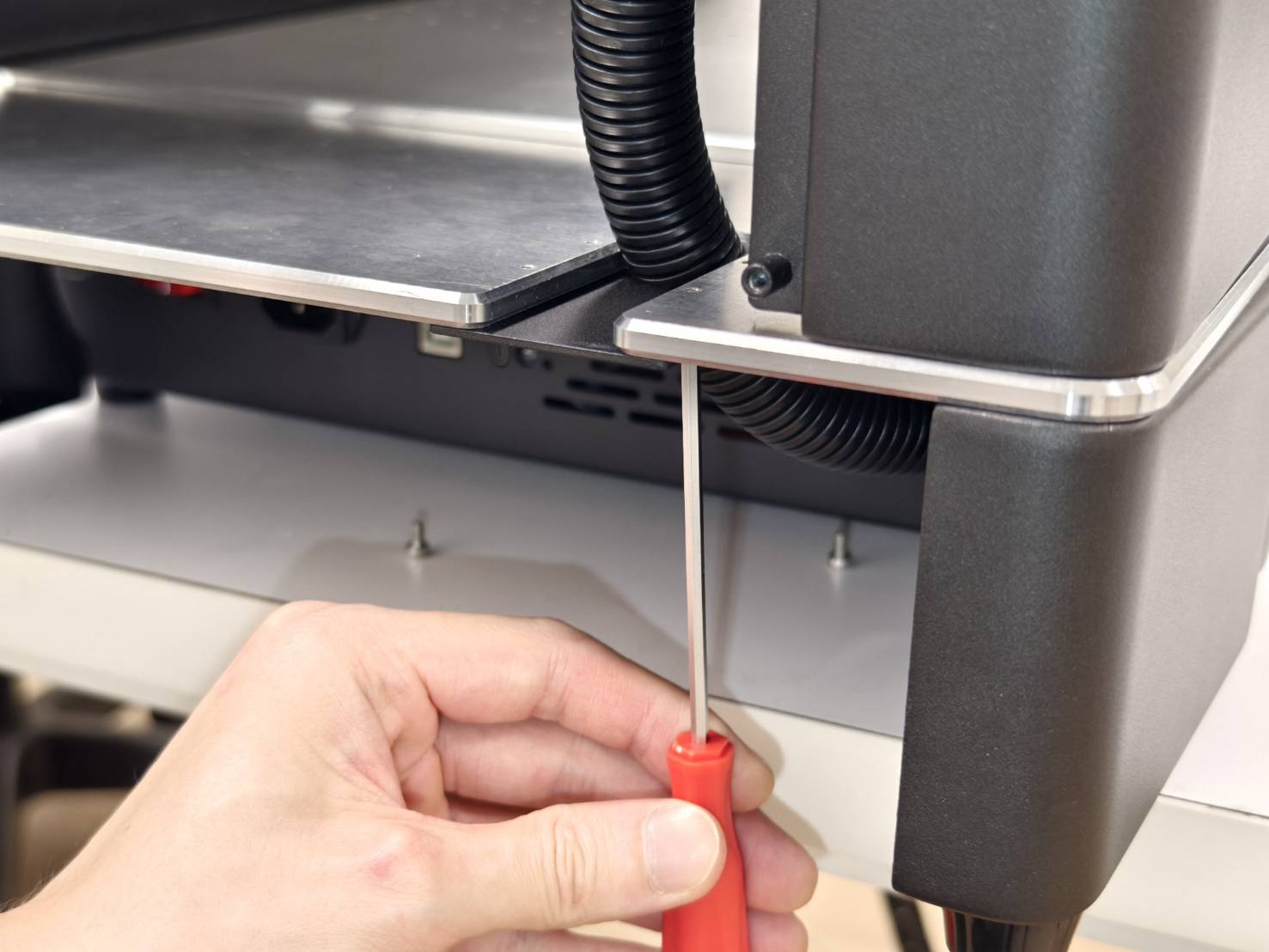

양쪽에 2개씩, 총 4개의 나사를 고정합니다.
(은색 후면 트림 패널과 후면 트림 받침대가 함께 단단히 고정되었는지 확인하세요. 나사를 조이기 어려운 경우, 은색 트림 패널이나 후면 트림 받침대의 위치를 조정해야 할 수 있습니다.)
[S3] [M4*12 (3mm) 평머리 육각 나사 4개]

12단계

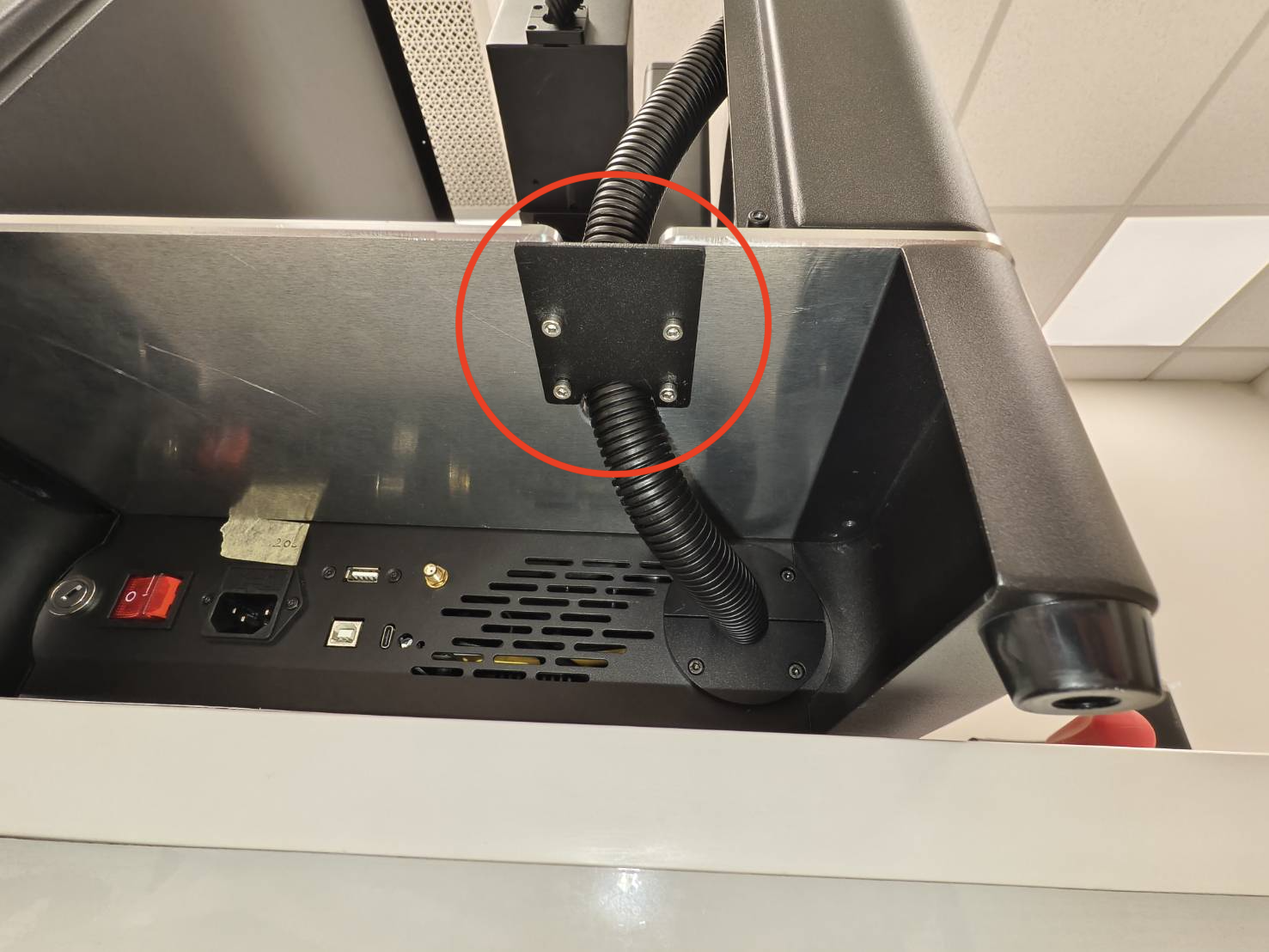

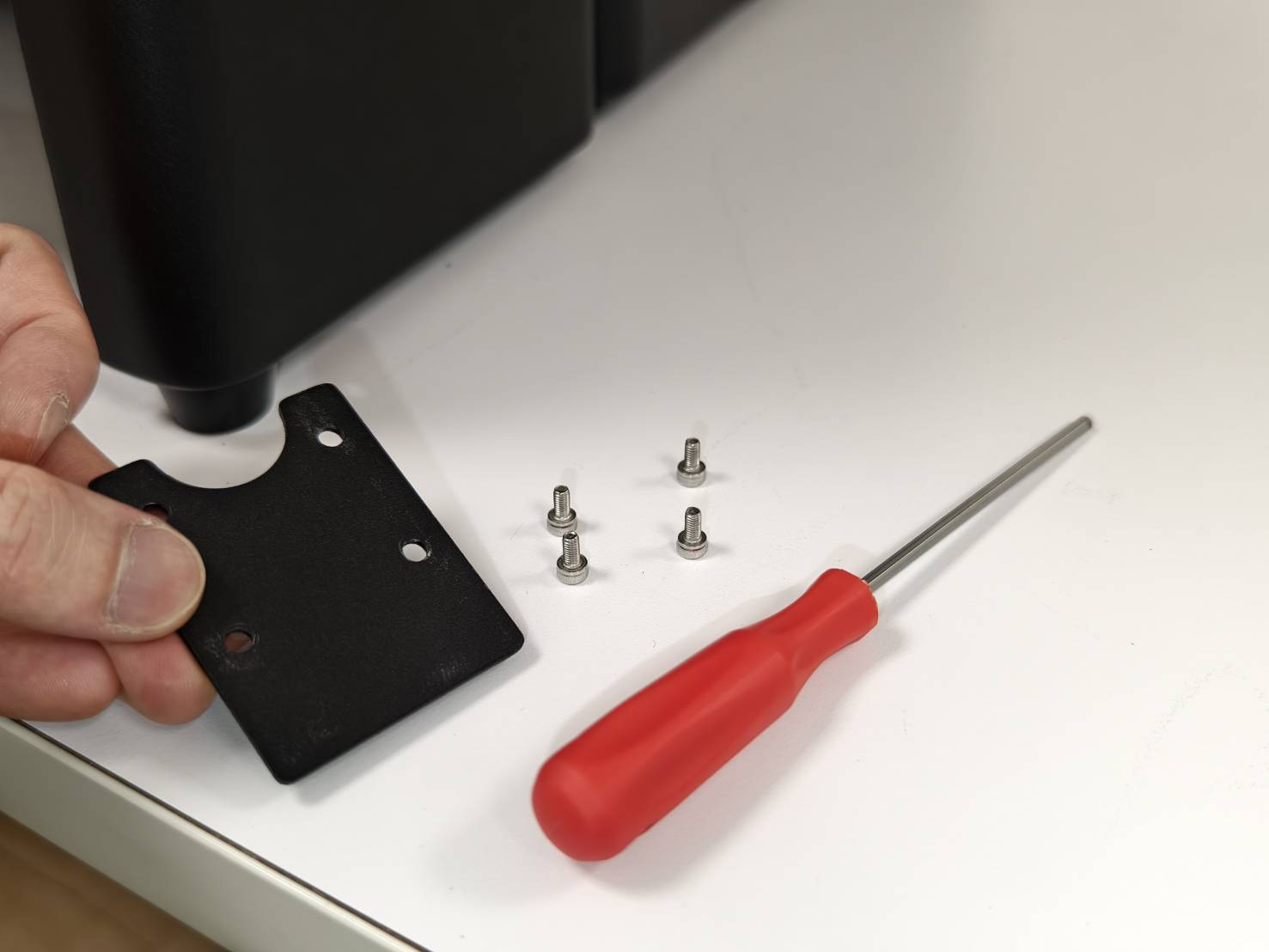

리본 케이블 커버(H)를 아래에서 위로 고정합니다.

[S5] [M3*6 (2.5mm) 평머리 육각 나사 4개]

13단계

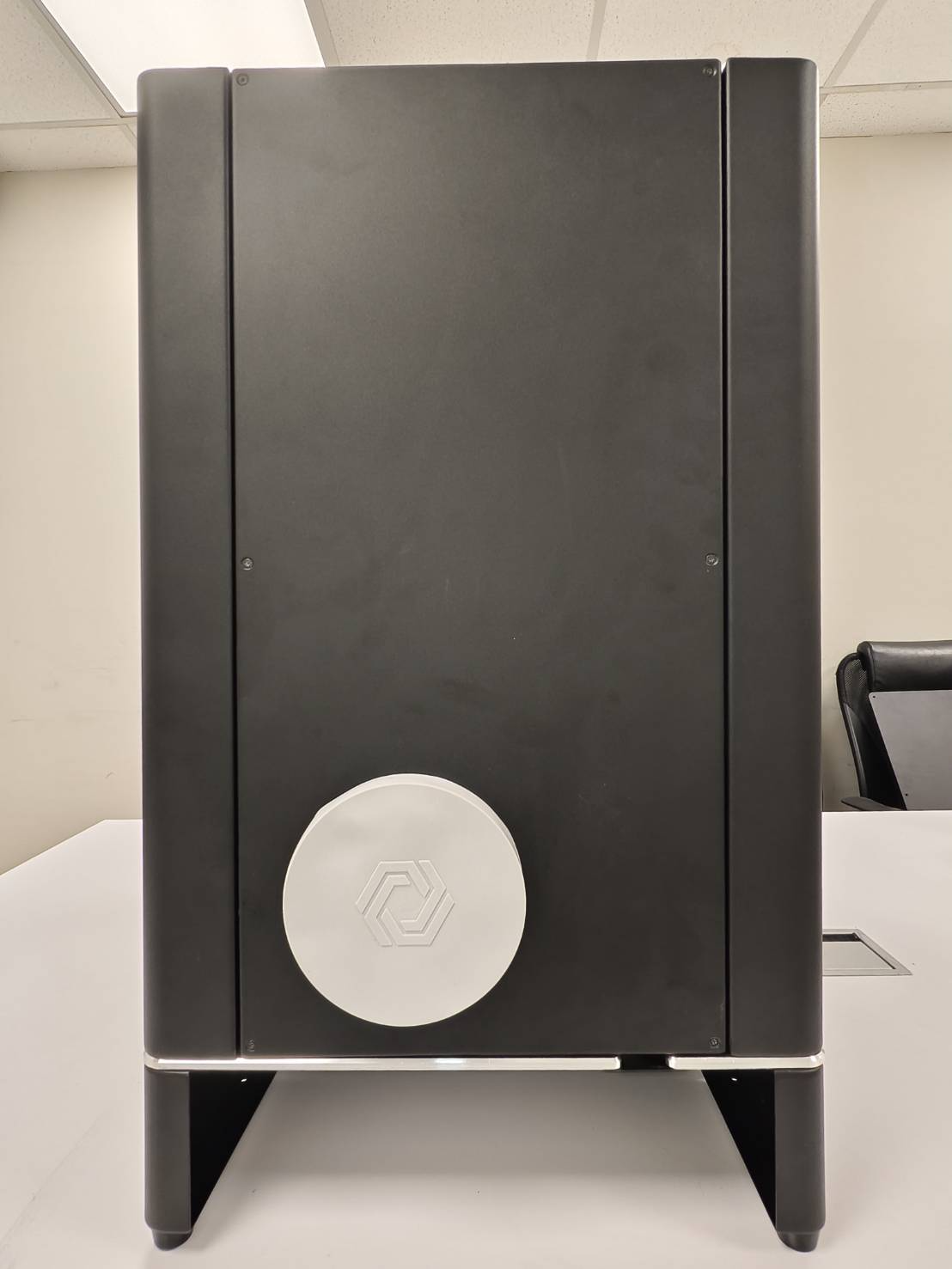

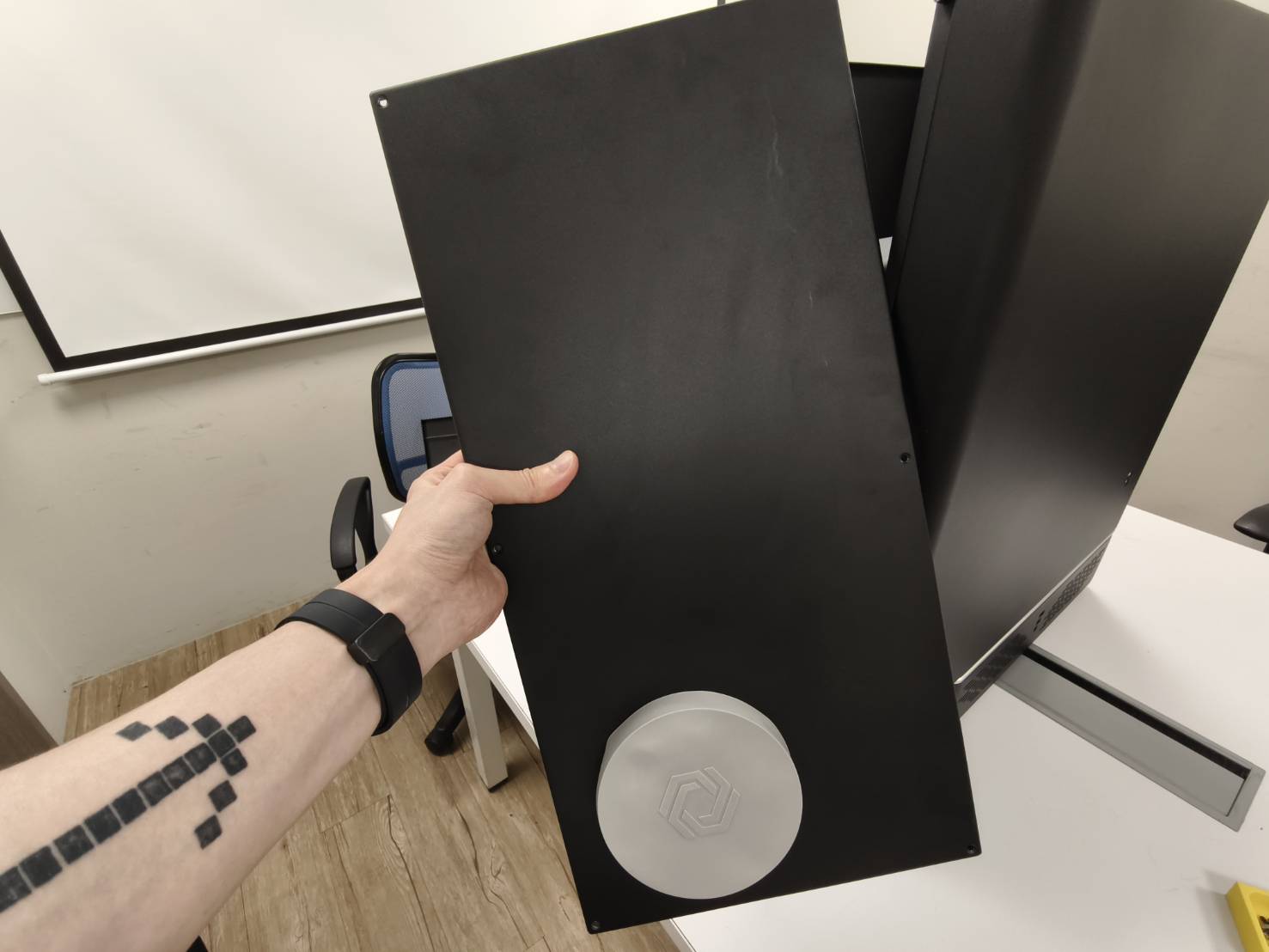

T8 나사(S1) 6개를 사용하여 후면 커버 플레이트(E)를 고정합니다.

14단계

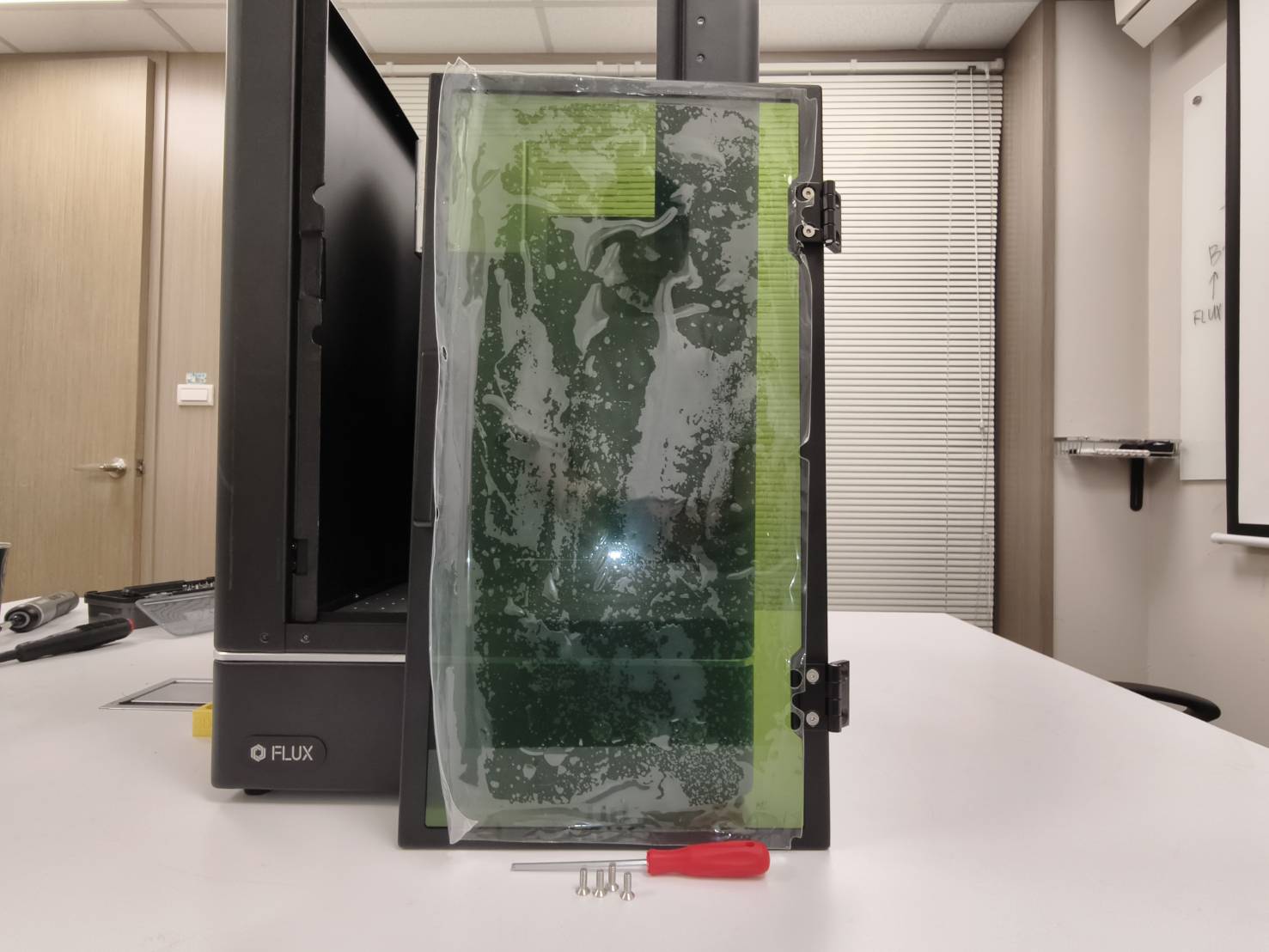

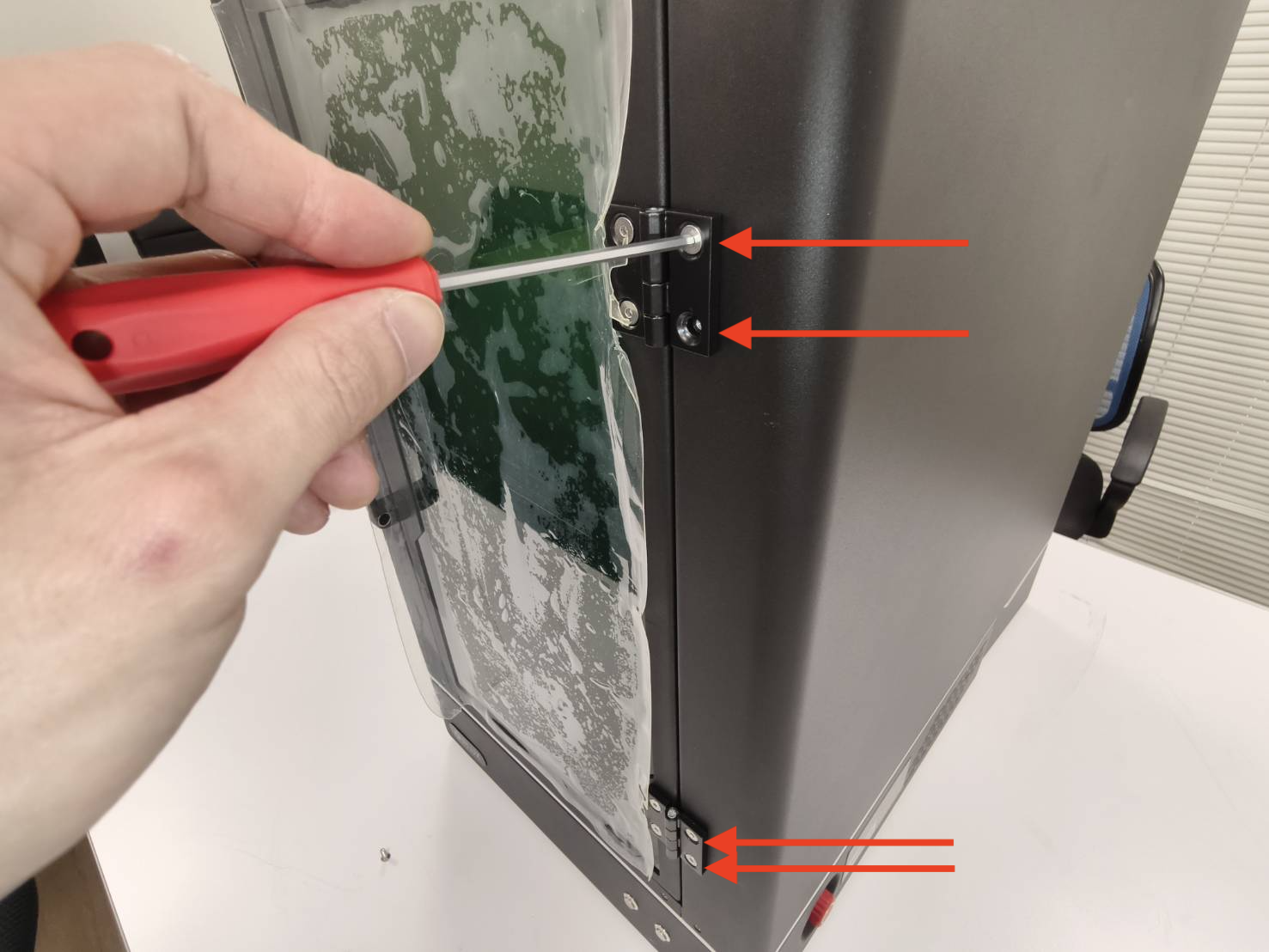

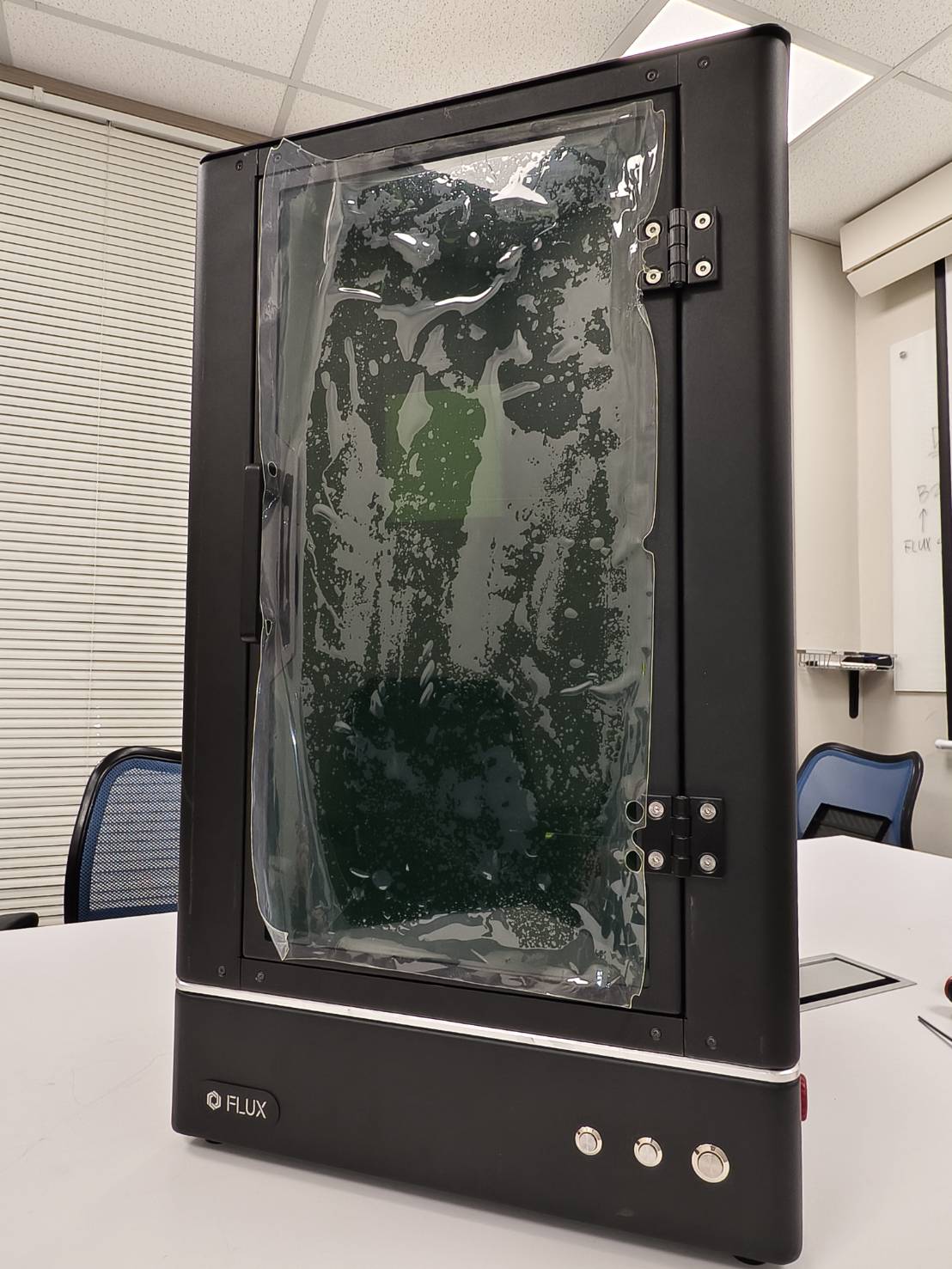

전면 도어(D)를 고정합니다.

[S4] [M4*10 (3mm) 접시머리 육각 나사 4개]

15단계

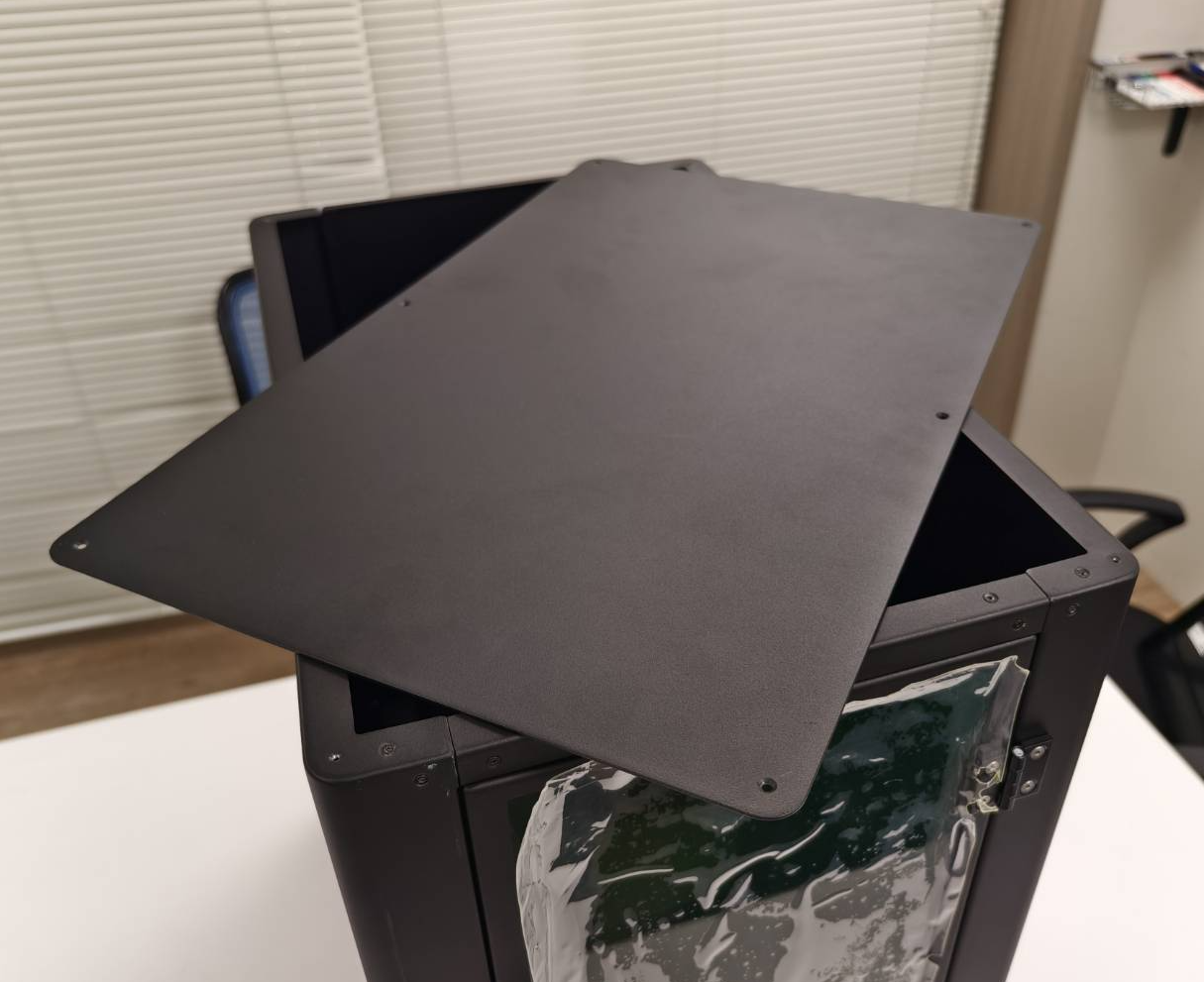

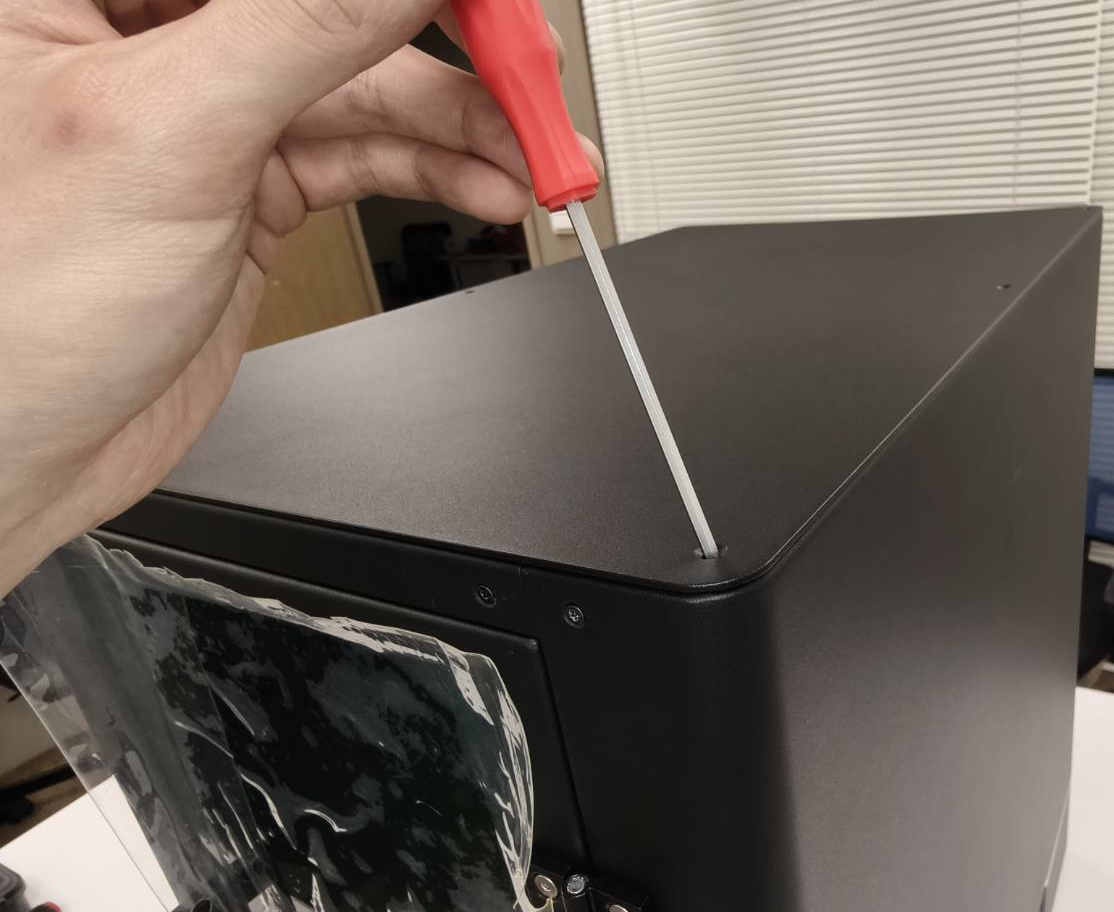

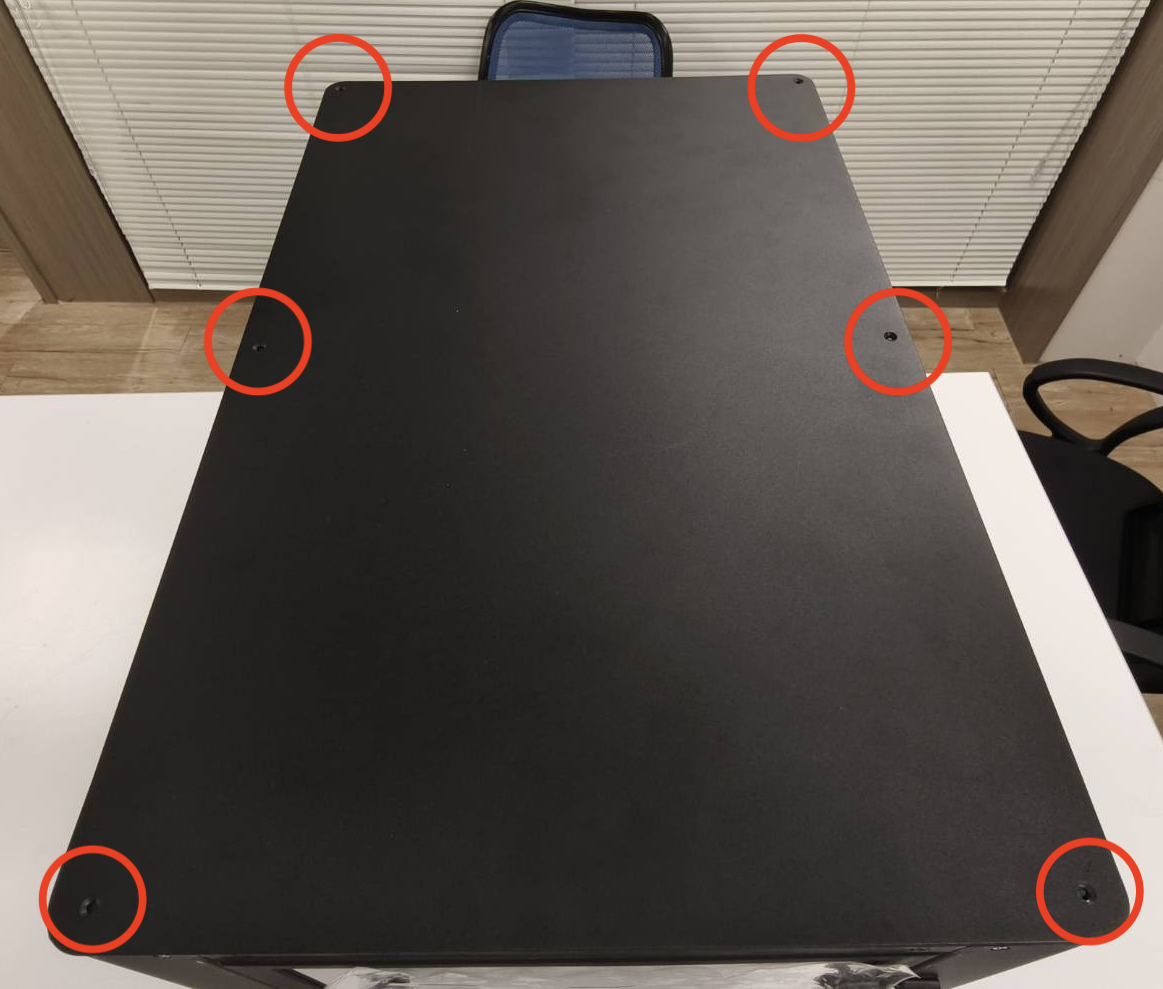

상단 커버(I)를 기기에 고정합니다.

[S2] [M4*8 평머리 육각 나사 6개]

16단계

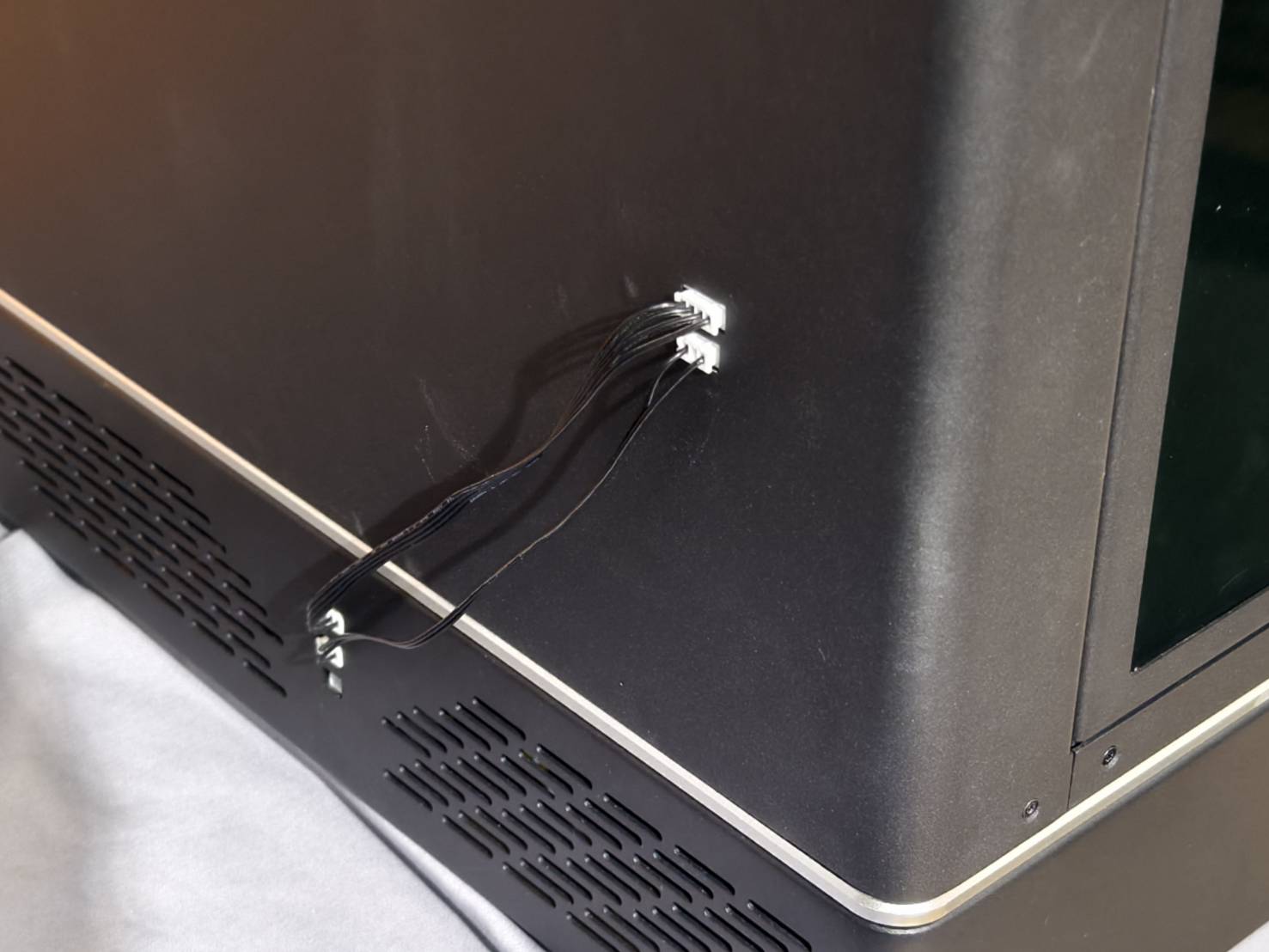

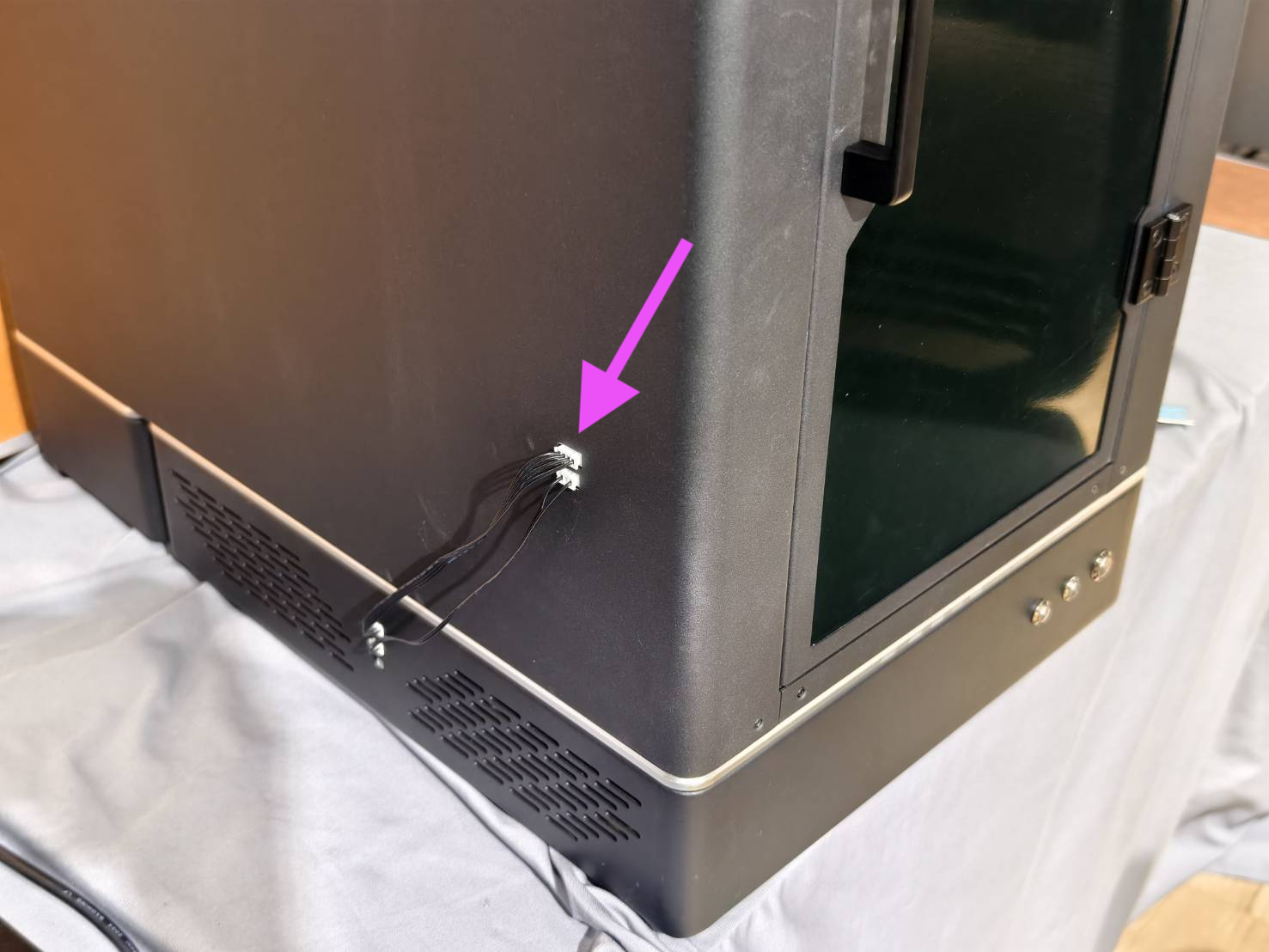

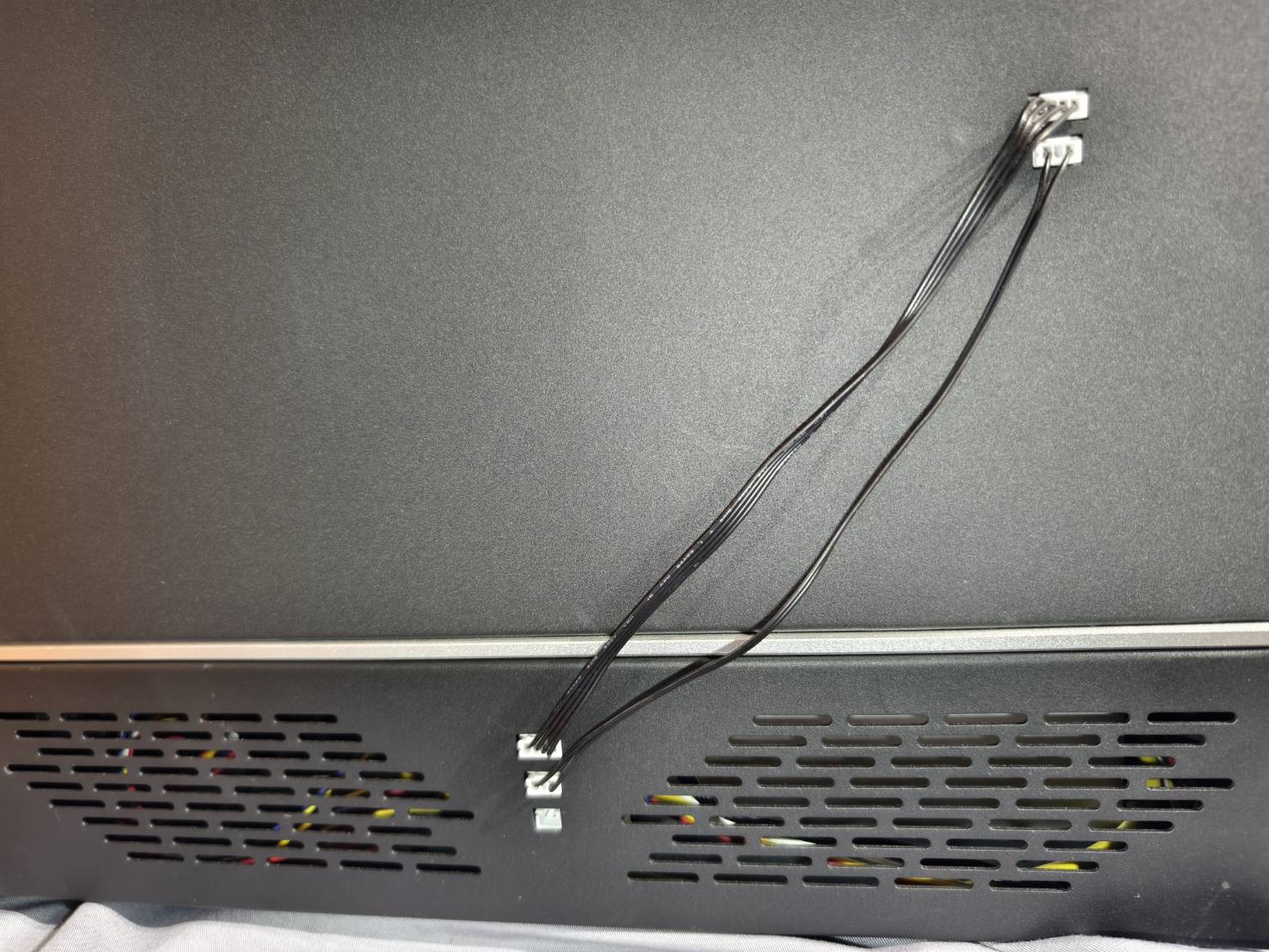

제공된 두 개의 케이블(J와 K)을 기기 왼쪽에 연결합니다.
