4-16 고급 카메라 캘리브레이션

⚠︎ 시작하기 전에 Beam Studio와 beamo II 펌웨어가 최신 버전으로 업데이트되었는지 확인하십시오.

설명

이 문서는 고급 카메라 캘리브레이션 절차를 안내합니다.


카메라 모듈 캘리브레이션이 필요한 경우

• 시스템이 재설치된 후
• 카메라 모듈이 교체되었거나 위치가 변경된 경우
• 캡처된 카메라 미리보기가 왜곡되거나 비정상적으로 표시되는 경우

1단계 – 소프트웨어 및 펌웨어 버전 확인

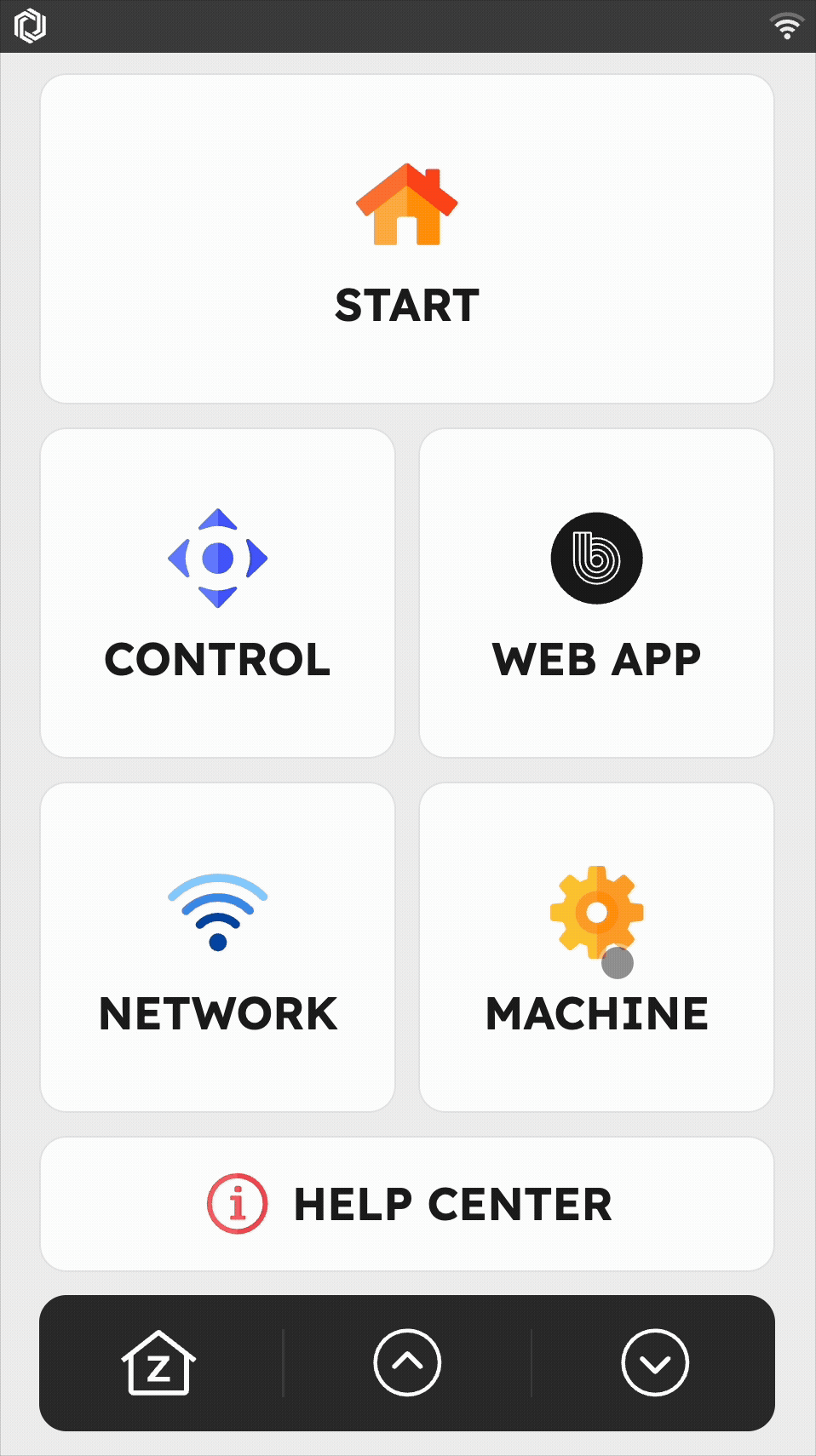

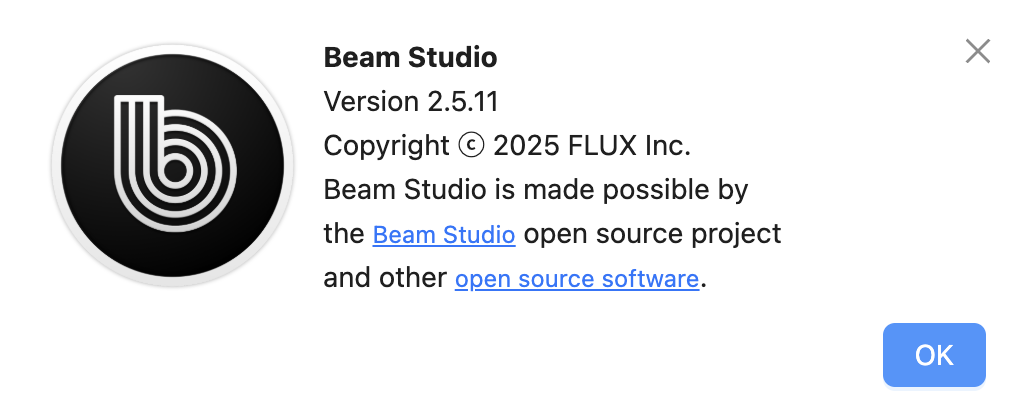

필수 Beam Studio 버전: 2.5.11 이상

필수 펌웨어 버전: 6.1.6 이상

2단계 – 고급 카메라 캘리브레이션 실행

상단 도구 모음에서 다음으로 이동:

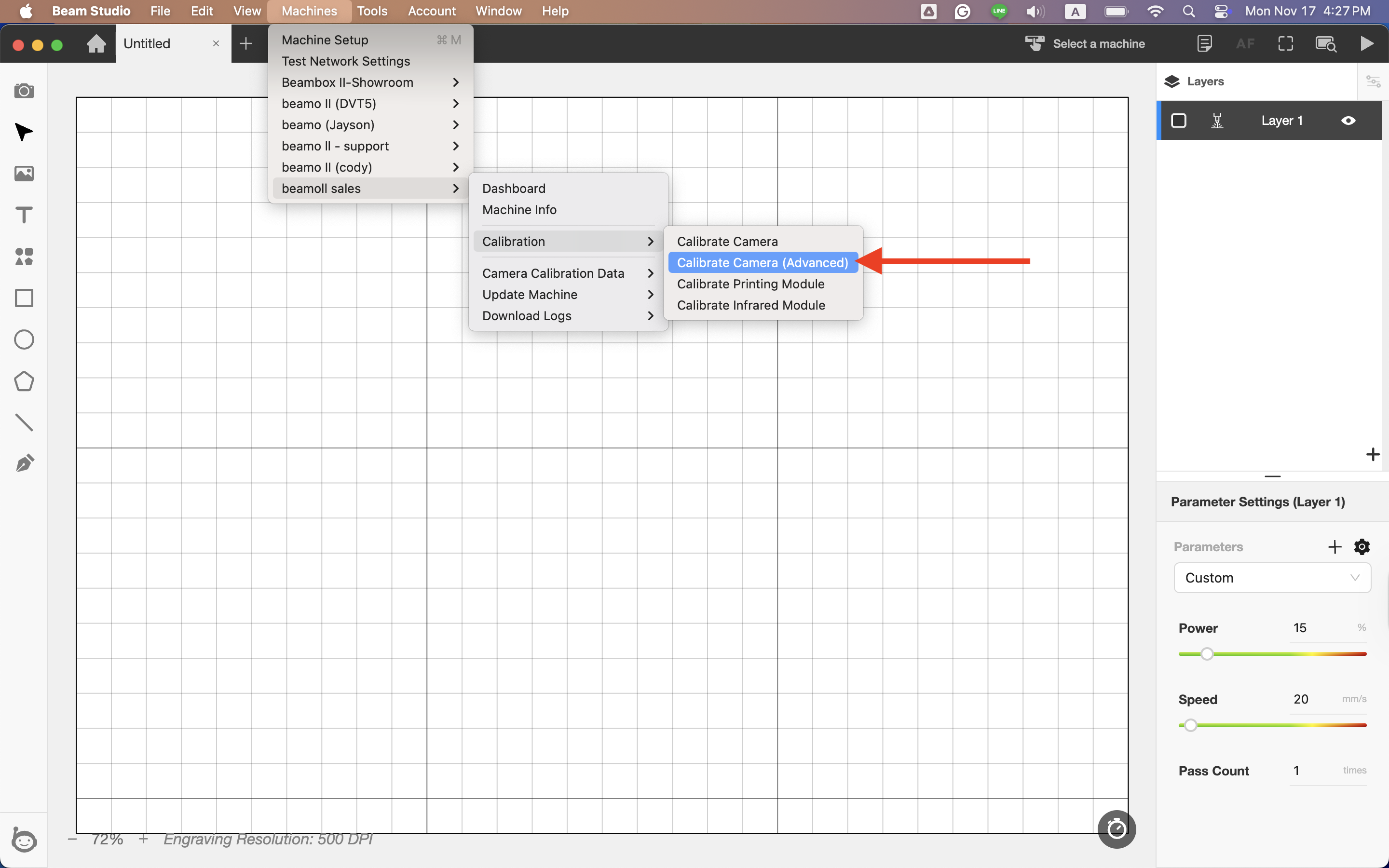

Machine → [사용자 장치 이름] → Calibration → Camera Calibration (Advanced)

3단계 – 체커보드 시트 준비

필요한 재료:
A4 백지 1장

캘리브레이션 패턴 인쇄:

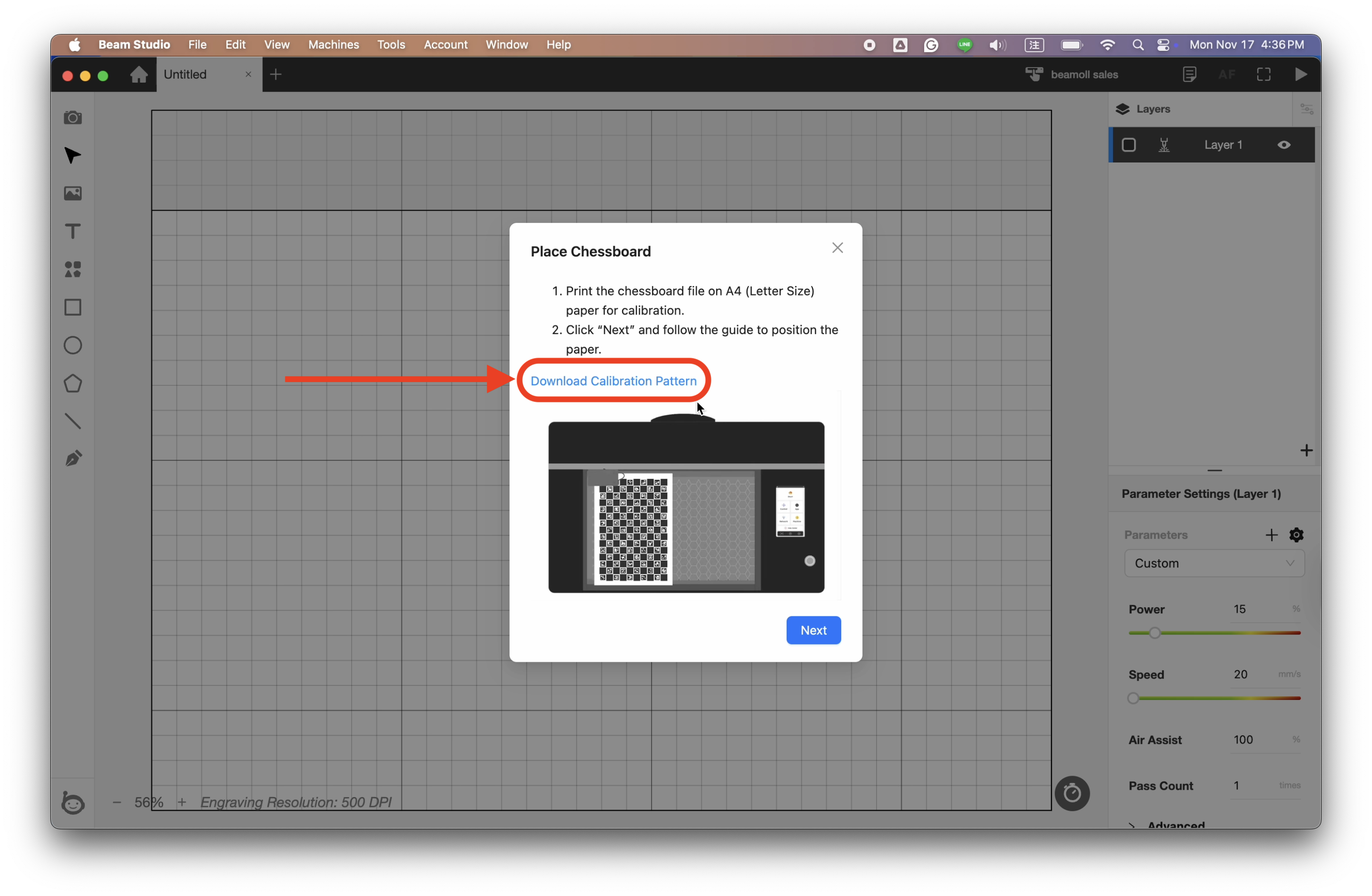

다음 캘리브레이션 패턴 을 다운로드하여 A4 용지에 인쇄합니다.

4단계 – 체커보드 배치

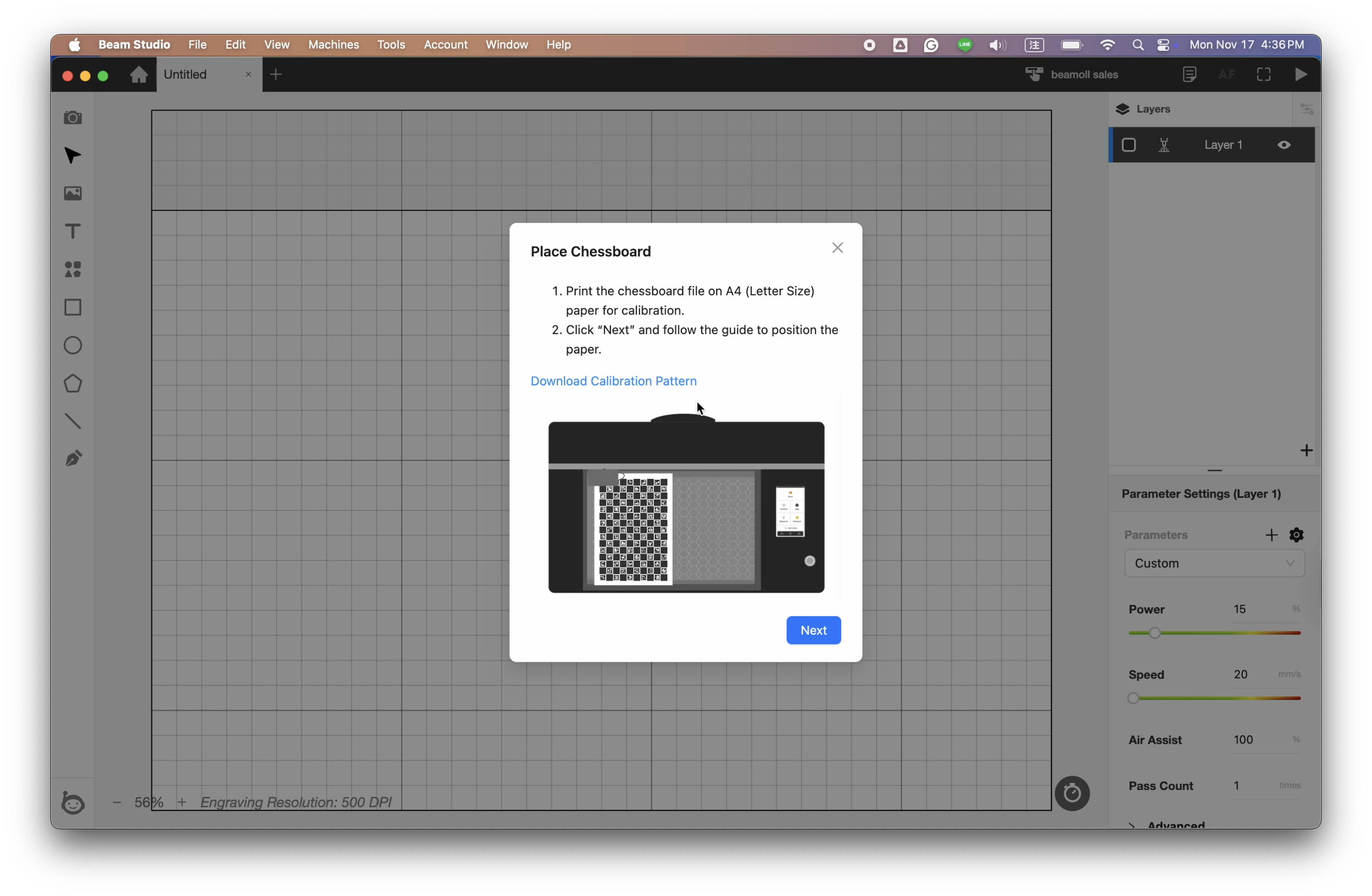

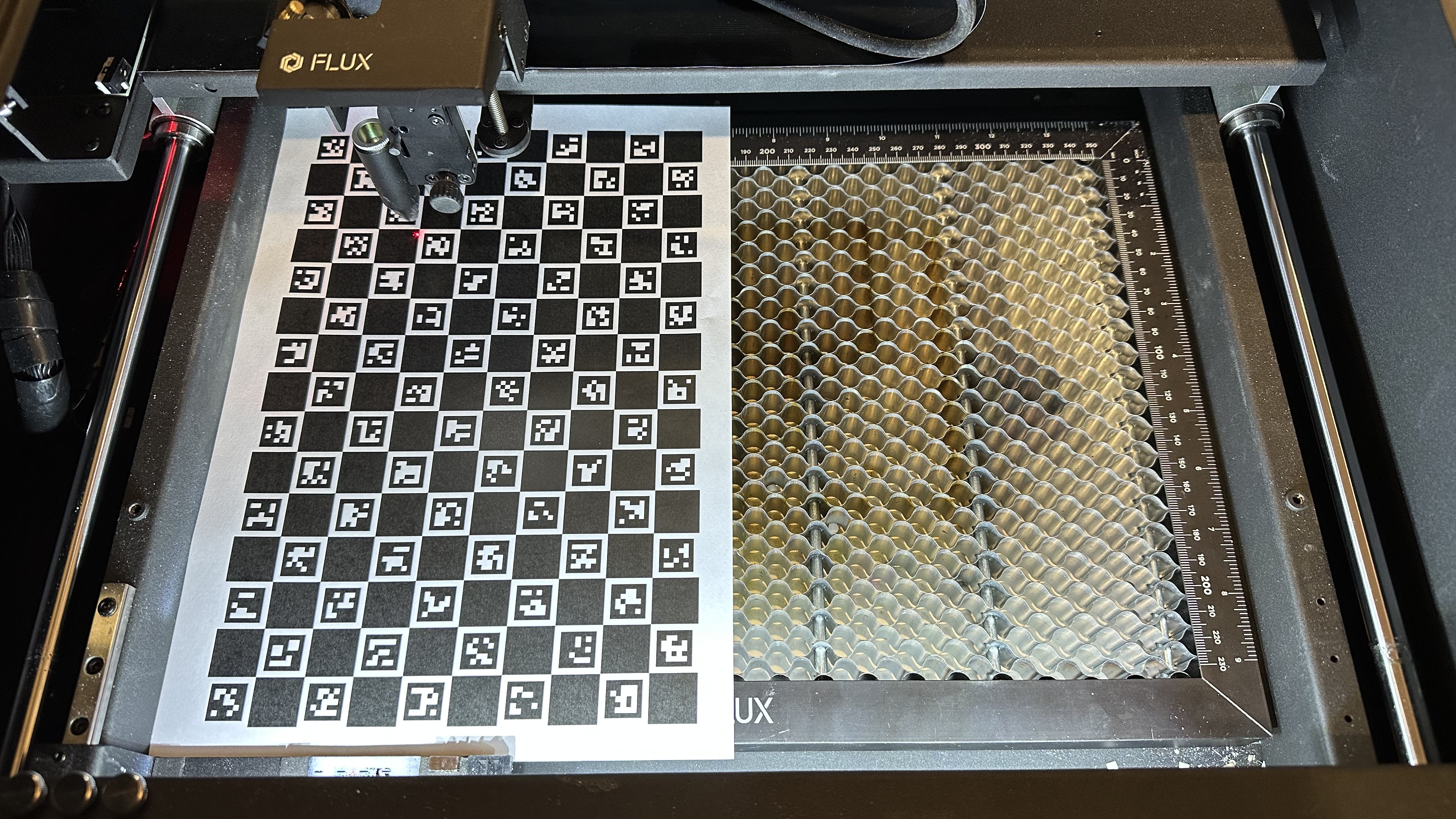

4-1 인쇄된 체커보드를 작업 영역의 왼쪽에 세로로 배치합니다.

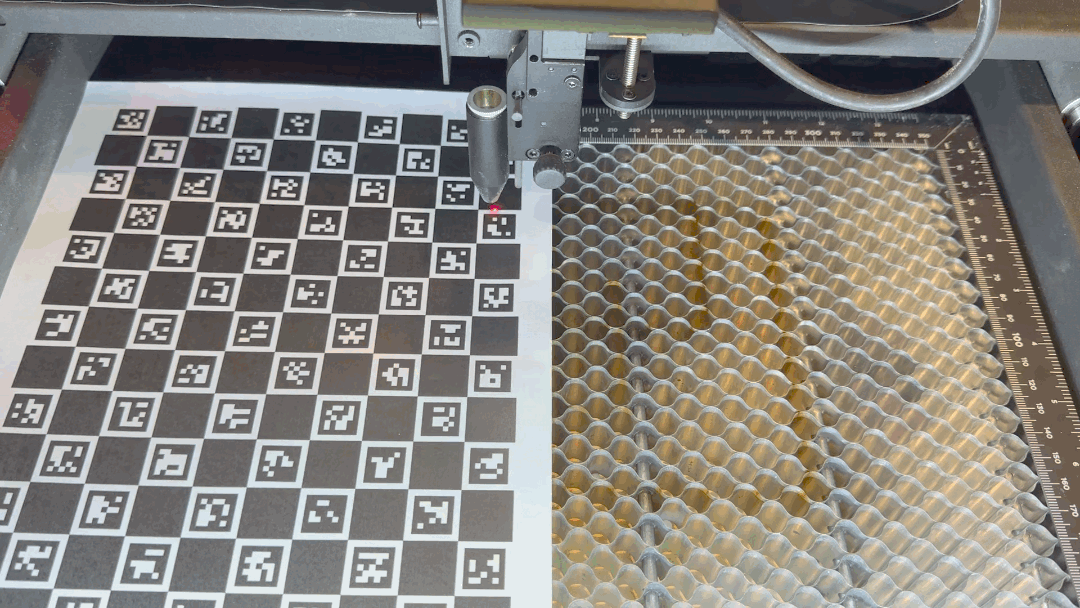

4-2 레이저 헤드를 캘리브레이션 패턴 위로 이동하고, 프로브를 내려 초점을 맞춘 후 "다음"을 클릭합니다.

5단계 – 캘리브레이션 패턴 캡처 (왼쪽)

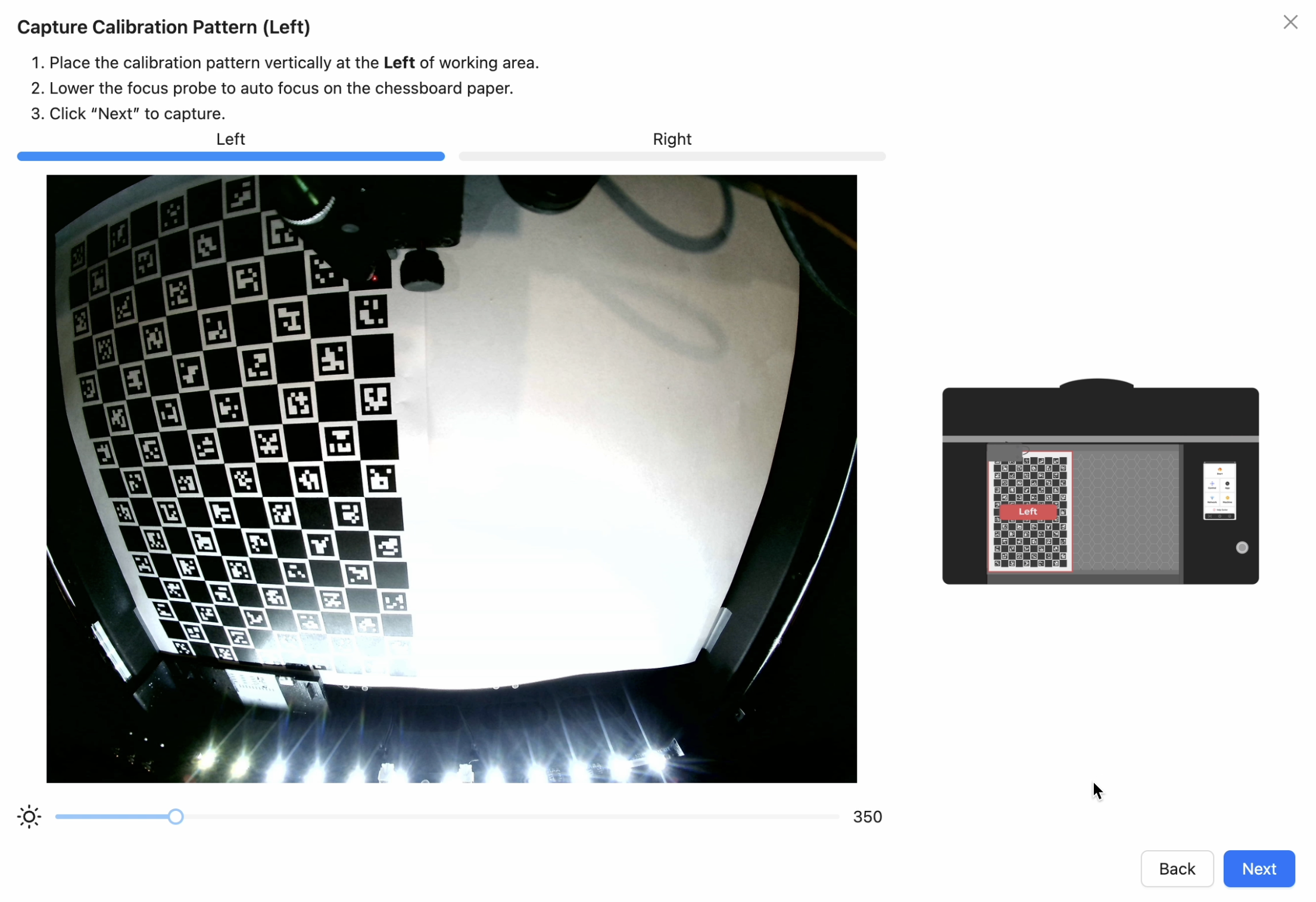

미리보기에서 패턴이 완전히 보이는지 확인한 후 "다음"을 클릭합니다.

6단계 – 캘리브레이션 패턴 캡처 (오른쪽)

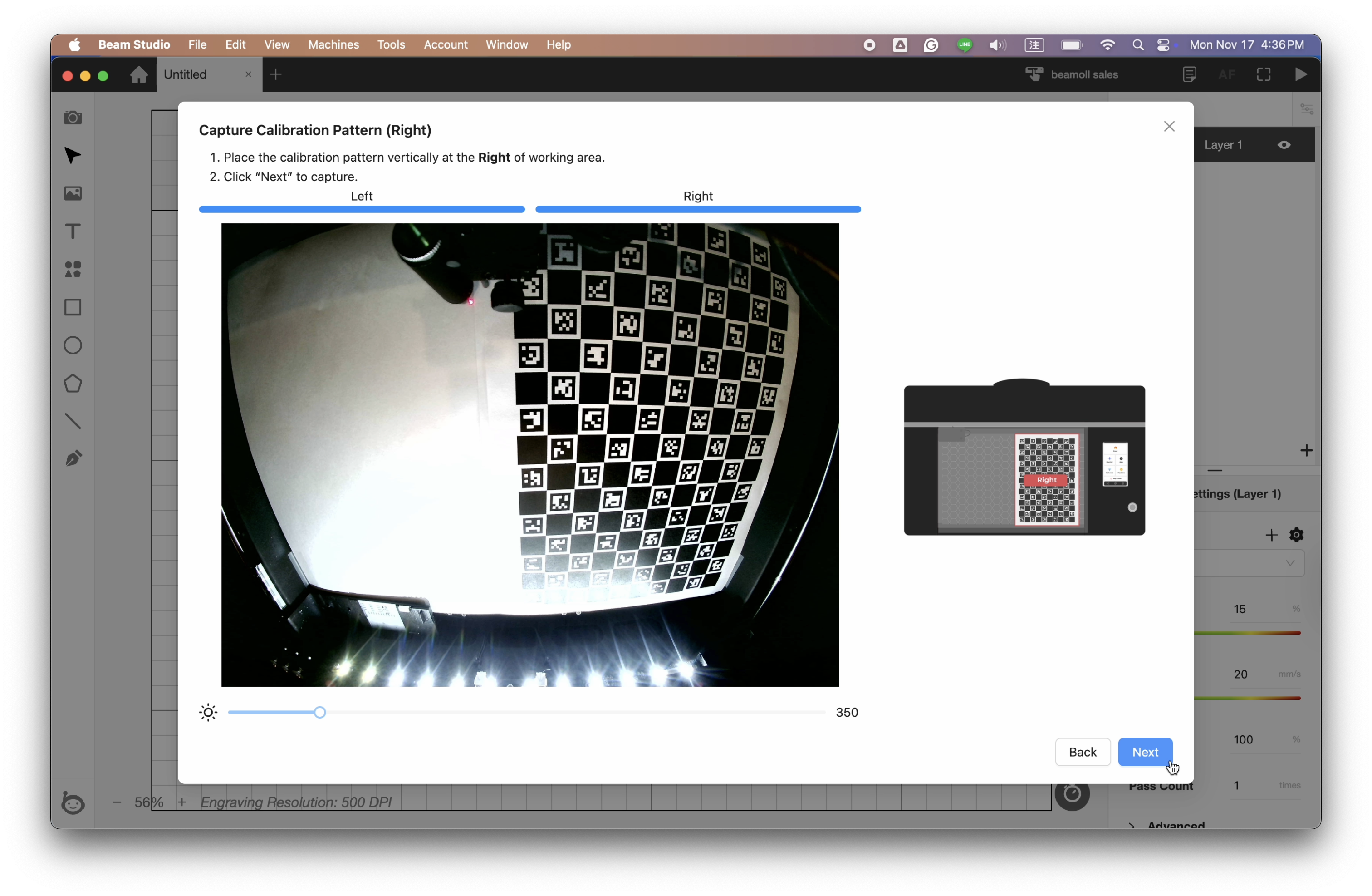

캘리브레이션 패턴을 작업 영역의 오른쪽에 세로로 배치합니다.

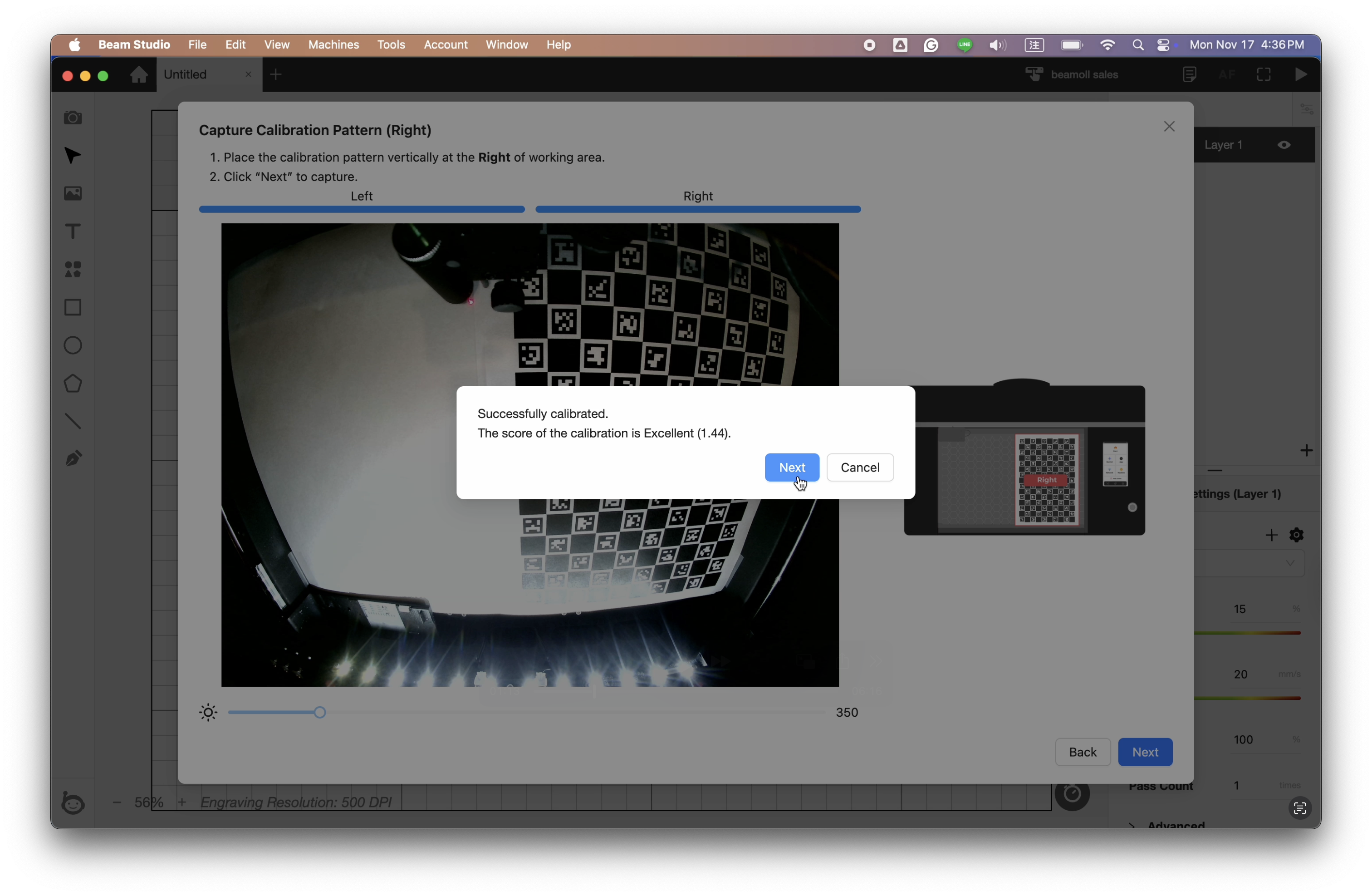

미리보기에서 패턴이 완전히 보이면 "다음"을 클릭합니다.캘리브레이션 점수가 우수로 표시되면 "다음"을 클릭하여 진행합니다.
비정상적인 점수가 나타나면 유효한 결과가 나올 때까지 사진을 다시 촬영합니다.

7단계 – 캘리브레이션 마크 각인

7-1 A4 용지 2장을 준비하여 테이프로 연결해 약 19–28 cm 높이, 31–40 cm 너비의 표면을 만들거나, 비슷한 크기의 밝은 색상 목재 보드를 사용합니다.

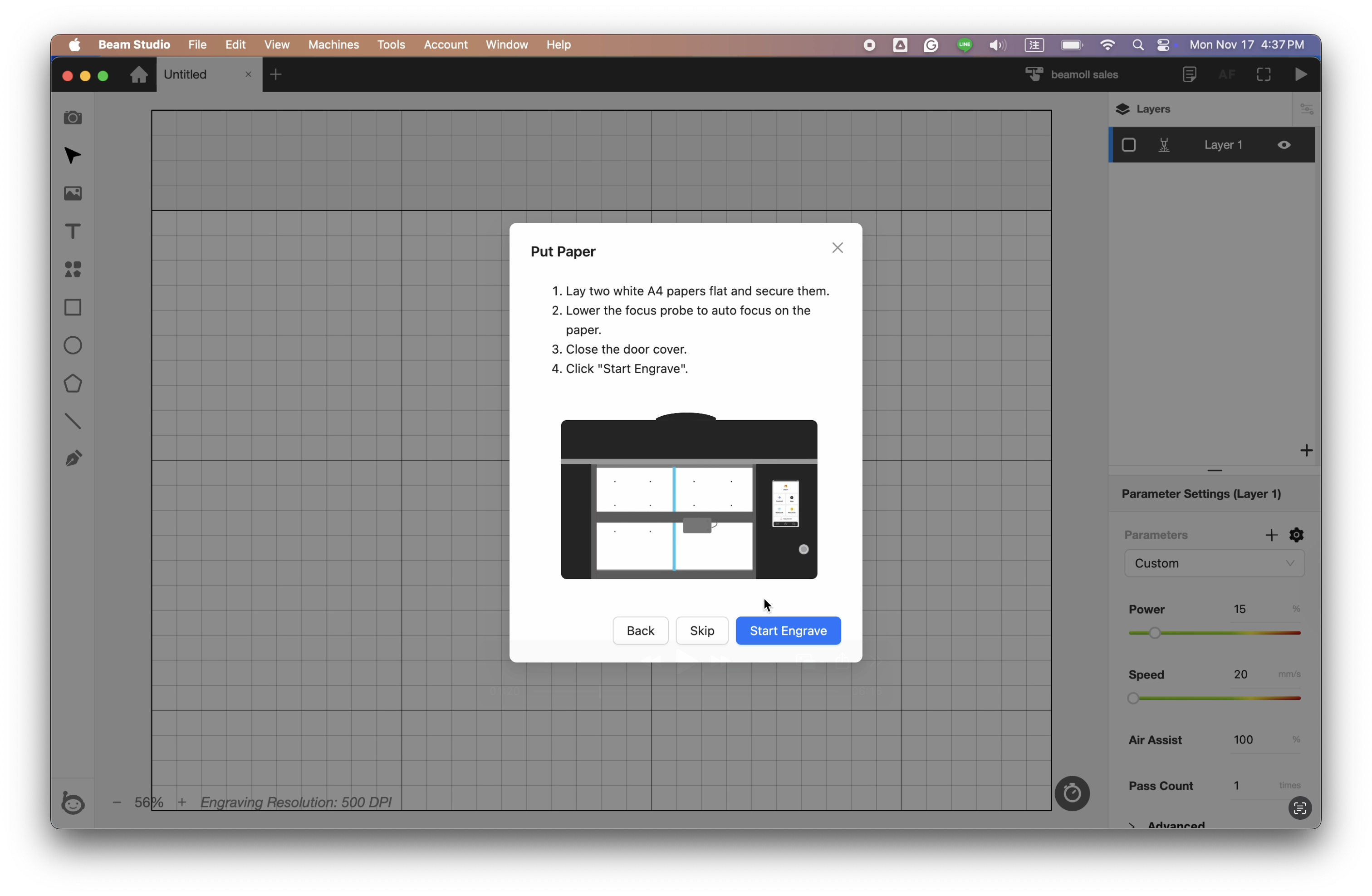

7-2 준비한 용지를 기기 내부에 놓고 네 모서리를 마스킹 테이프로 고정합니다.

7-3 클릭하여 캘리브레이션 마크 각인을 시작합니다.

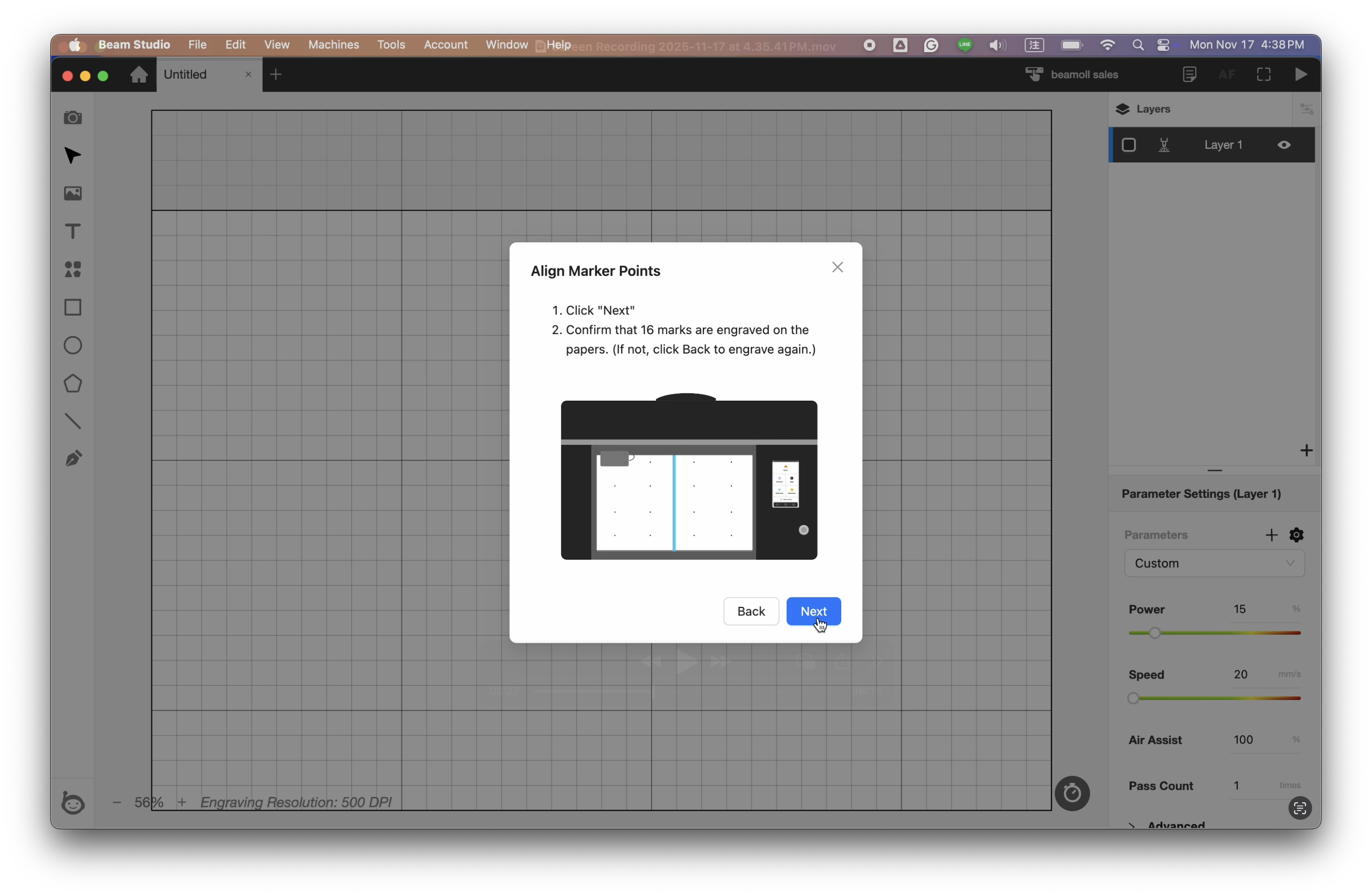

7-4 16개의 포인트가 모두 각인되었는지 확인한 후 "다음"을 클릭합니다.

8단계 – 마킹 포인트 정렬

필요에 따라 확대, 축소 또는 노출을 조정하여 빨간색 마커가 각인된 포인트와 정확히 겹치도록 주의 깊게 정렬합니다.
