4-9 광경로 검사

FLUX Support Team
  • 업데이트 시간

설명

이 문서에서는 광경로를 빠르게 점검하고 조정이 필요한지 판단하는 방법을 안내합니다.

1단계

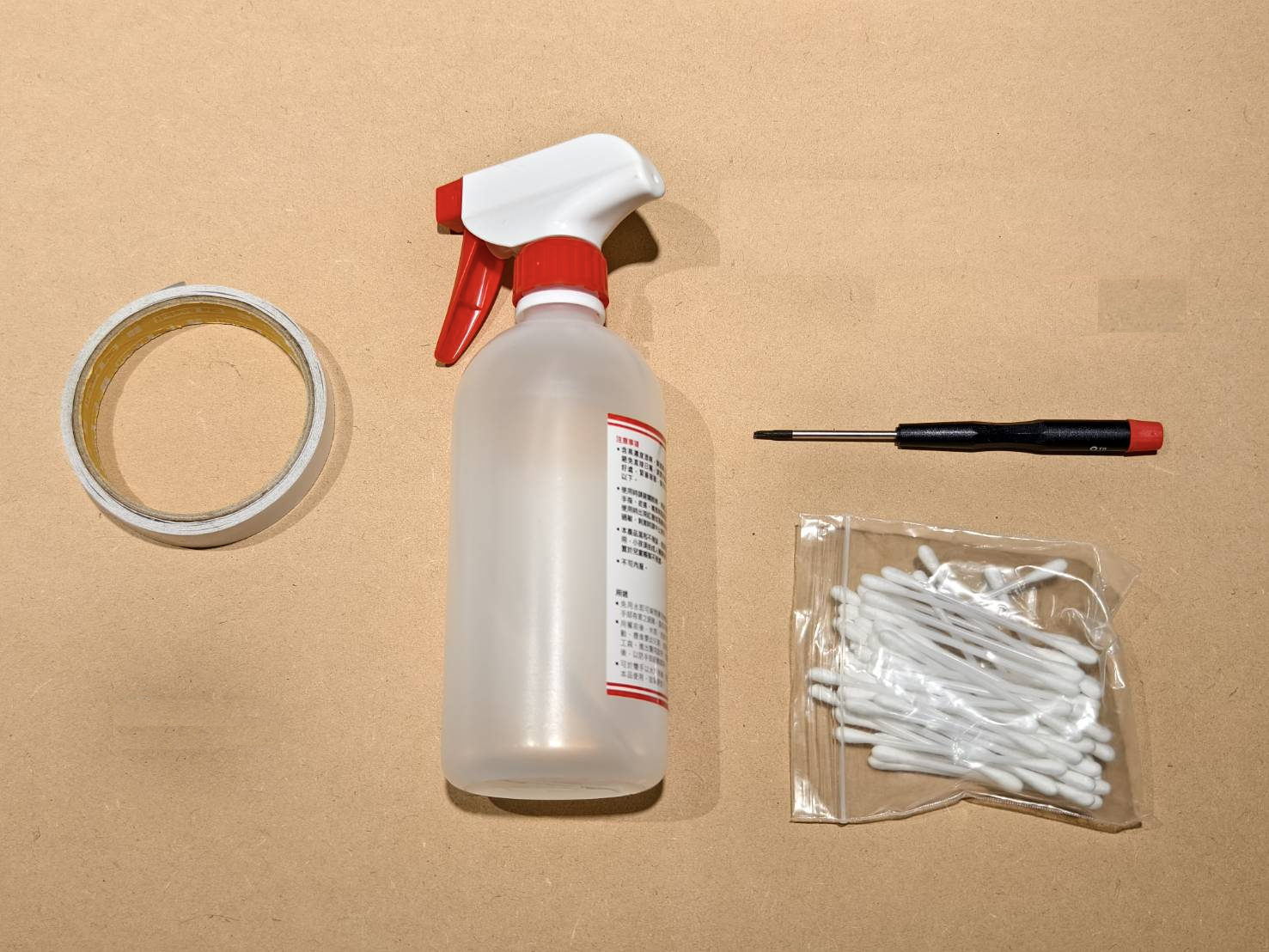

다음 도구를 준비하십시오.

  1. 양면테이프
  2. 소독 스프레이 / 알코올 스프레이
  3. T8 토크스 드라이버
  4. 면봉

2단계

안전하게 펄스를 발생시키는 방법을 숙지하십시오.

A. 기기 전원을 켭니다.
B. 덮개를 닫습니다.
C. 유지보수 모드로 진입하고 원점 복귀 프로세스가 완료될 때까지 기다립니다.

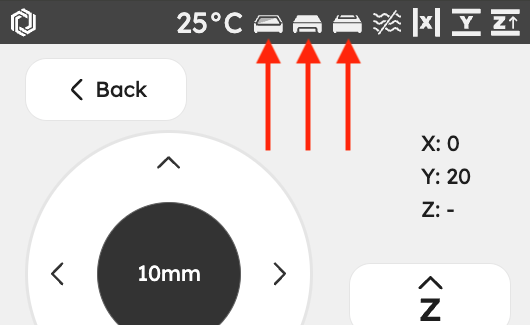

     (도어, 후면 커버 및 하단 아이콘이 닫혀 있는지 확인하십시오. 그렇지 않으면 펄스를 발생시킬 수 없습니다.)
D. 펄스 버튼을 찾습니다.
E. 1회 누름 = 펄스 1회, 2회 누름 = 펄스 2회 발생합니다.
⚠︎ 펄스는 반드시 도어 덮개와 후면 커버가 닫힌 상태에서 발생시키십시오.

3단계

  • 1번 미러 청소 후 금속 후면 커버가 설치되어 있는지 확인하십시오.

4단계

테이프와 펄스를 사용하여 베드 중앙에서 시작하는 실제 CO2 레이저 경로를 빠르게 확인합니다.

단계 개요 - 중앙

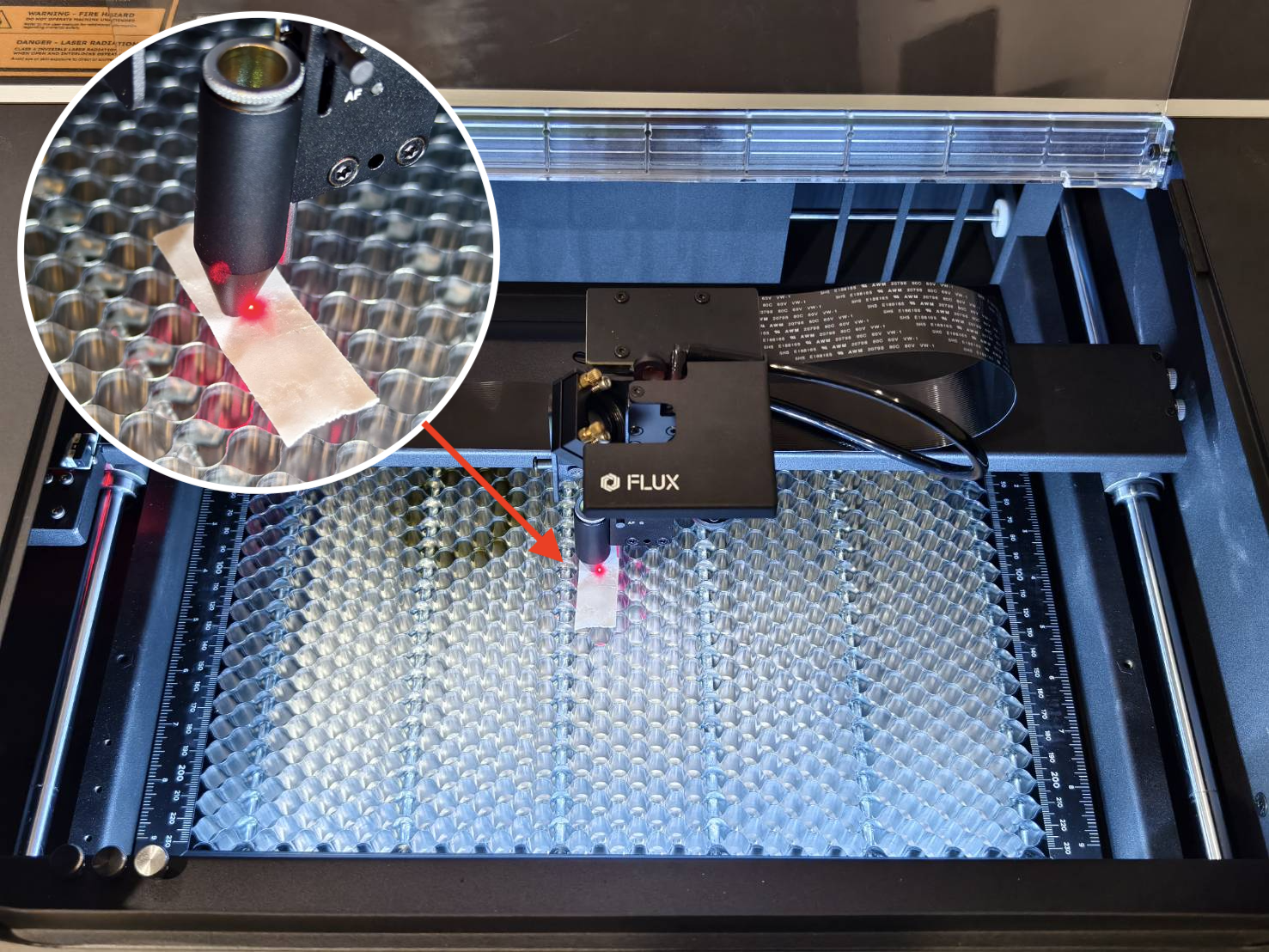

  • 노즐 끝에 테이프를 한 겹 부착하고 레이저 헤드를 베드 중앙으로 이동한 후 도어를 닫고 펄스를 한 번 발사하십시오.


  • 시연

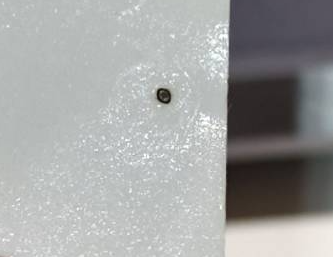

  • 테이프를 제거하고 점이 원형인지 확인하십시오.

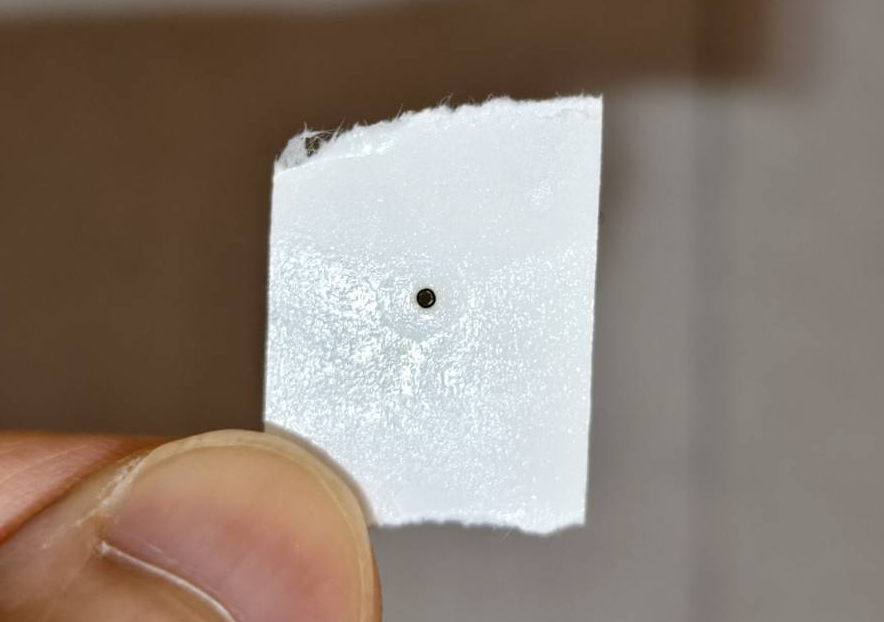

    양호한 예시
    (원형이며 중앙에 위치)

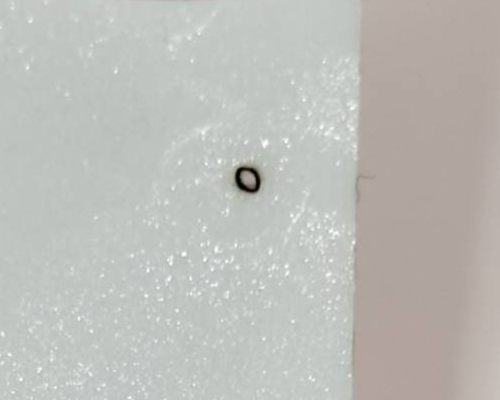

    허용 가능한 예시
    (원형이지만 중앙에서 약간 벗어남)

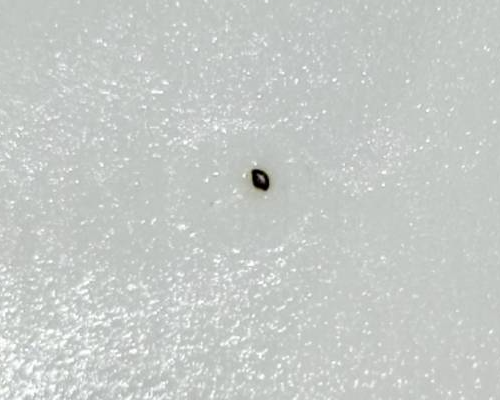

    불량 예시 (원형이 아니거나 중앙에 위치하지 않음)



결과를 확인하고 다음 조치를 결정하십시오:

  • 양호 또는 허용 가능한 결과 >> 5단계
  • 점이 전혀 나타나지 않음 >> 광경로를 재정렬해야 합니다.

5단계

베드 우측 하단 모서리에서 실제 CO2 레이저 경로를 확인하기 위해 테이프와 펄스를 사용하여 최종 위치를 점검합니다.

단계 개요 - 우측 하단

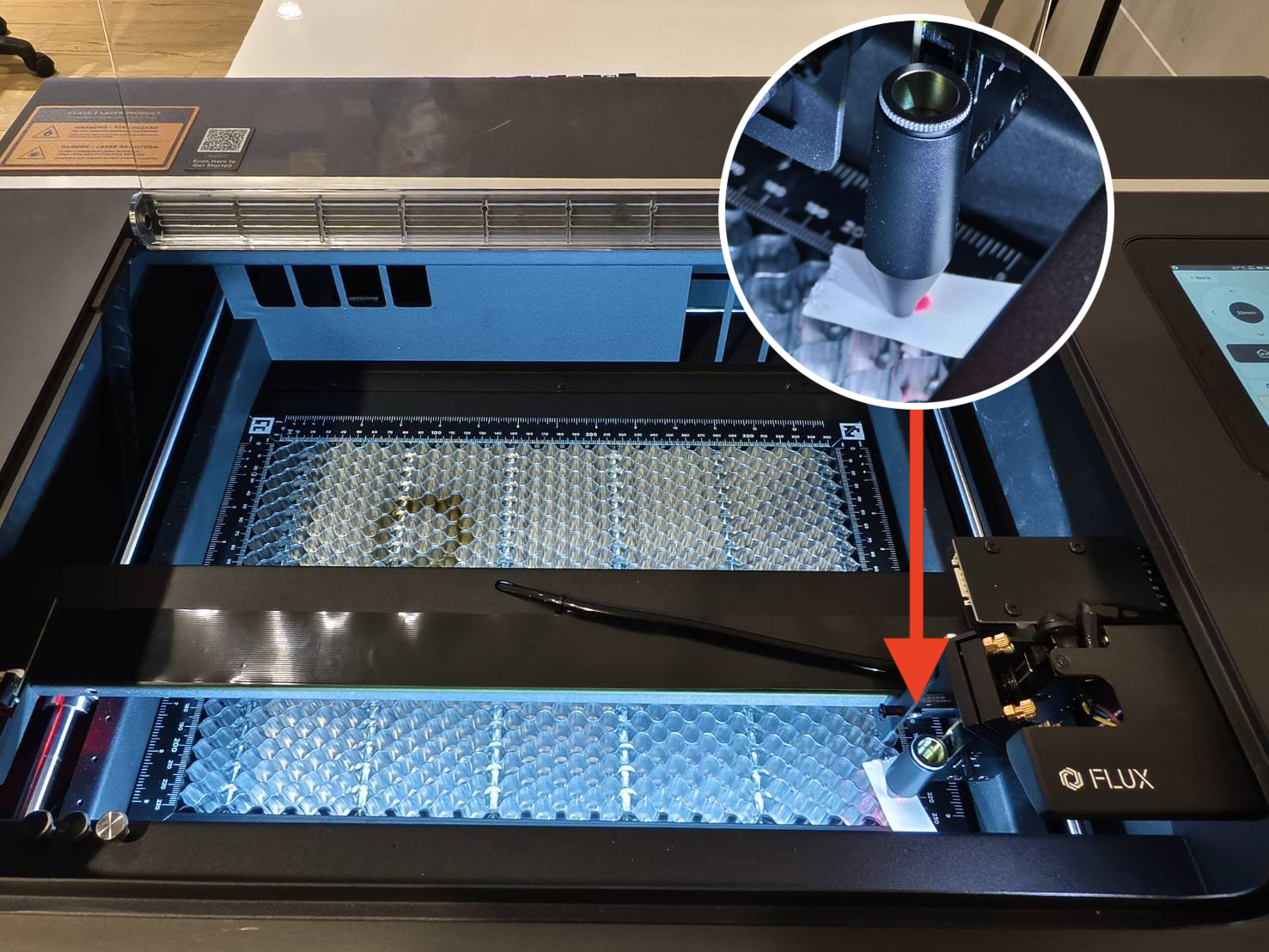

  • 노즐 끝에 테이프를 한 겹 부착하고 레이저 헤드를 베드 우측 하단 모서리로 이동한 후 도어를 닫고 펄스를 한 번 발사하십시오.



  • 시연

  • 테이프를 제거하고 점이 원형인지 확인하십시오.

    양호한 예시
    (원형이며 중앙에 위치)

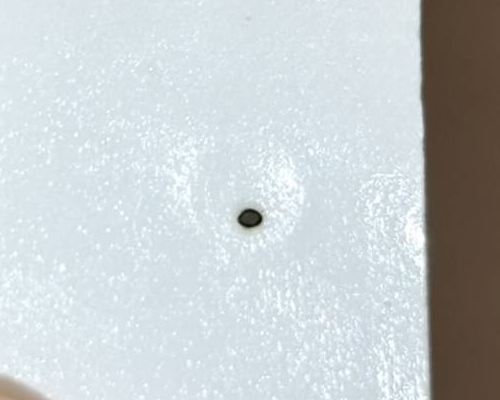

    허용 가능한 예시
    (원형이지만 중앙에서 약간 벗어남)

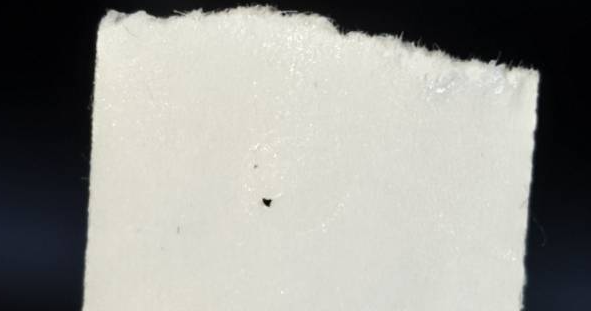

    불량 예시 (원형이 아니거나 중앙에 위치하지 않음)



결과를 확인하고 다음 조치를 결정하십시오:

  • 양호 또는 허용 가능한 결과 >> 광경로가 정상입니다!
  • 점이 전혀 나타나지 않음 >> 광경로를 재정렬해야 합니다.
