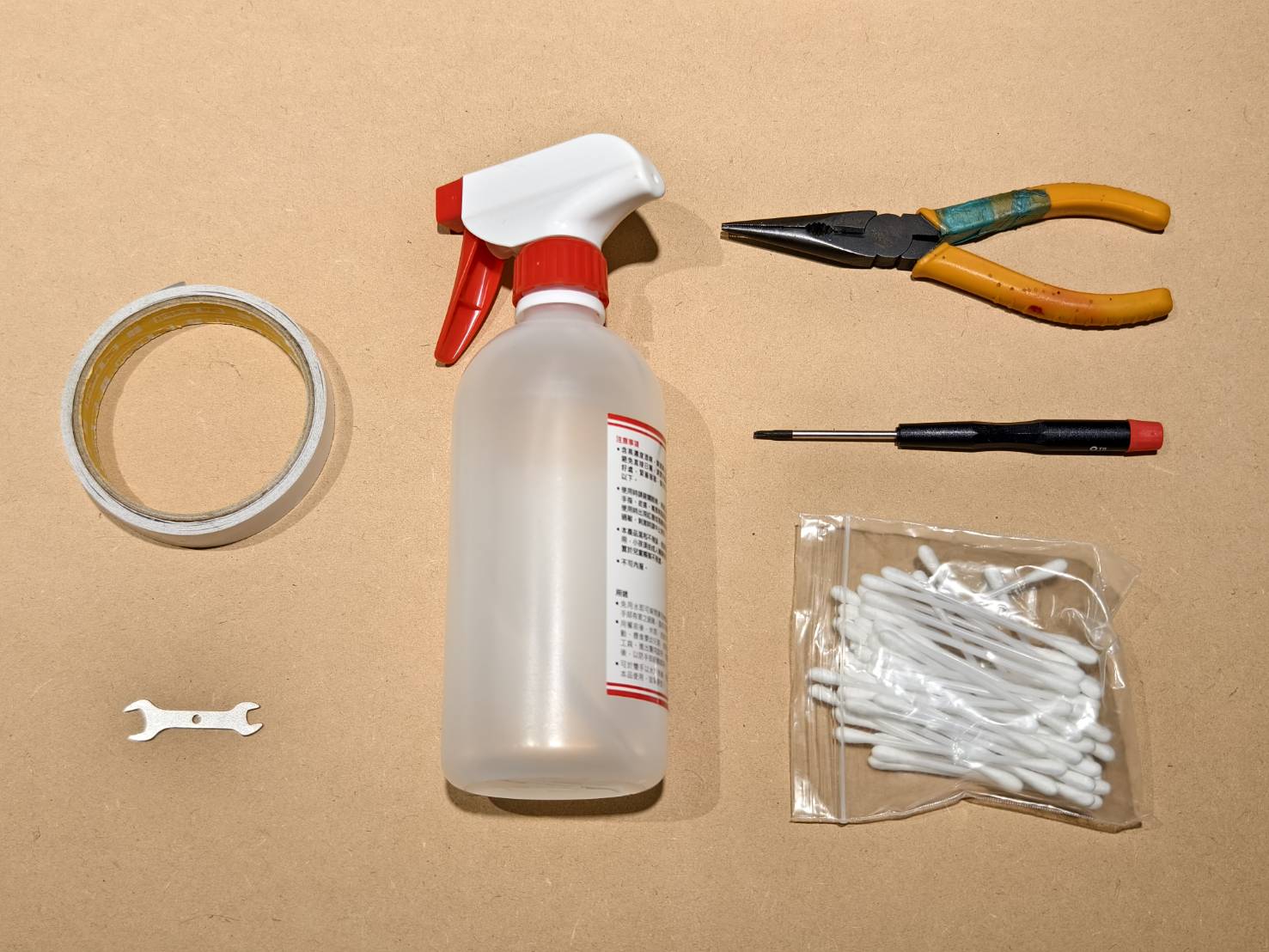

4-10 광경로 조정

• 이 단계를 완료한 후 2단계

• 이 단계를 완료한 후 3단계

• 이 단계를 완료한 후 4단계

• 이 단계를 완료한 후 5단계

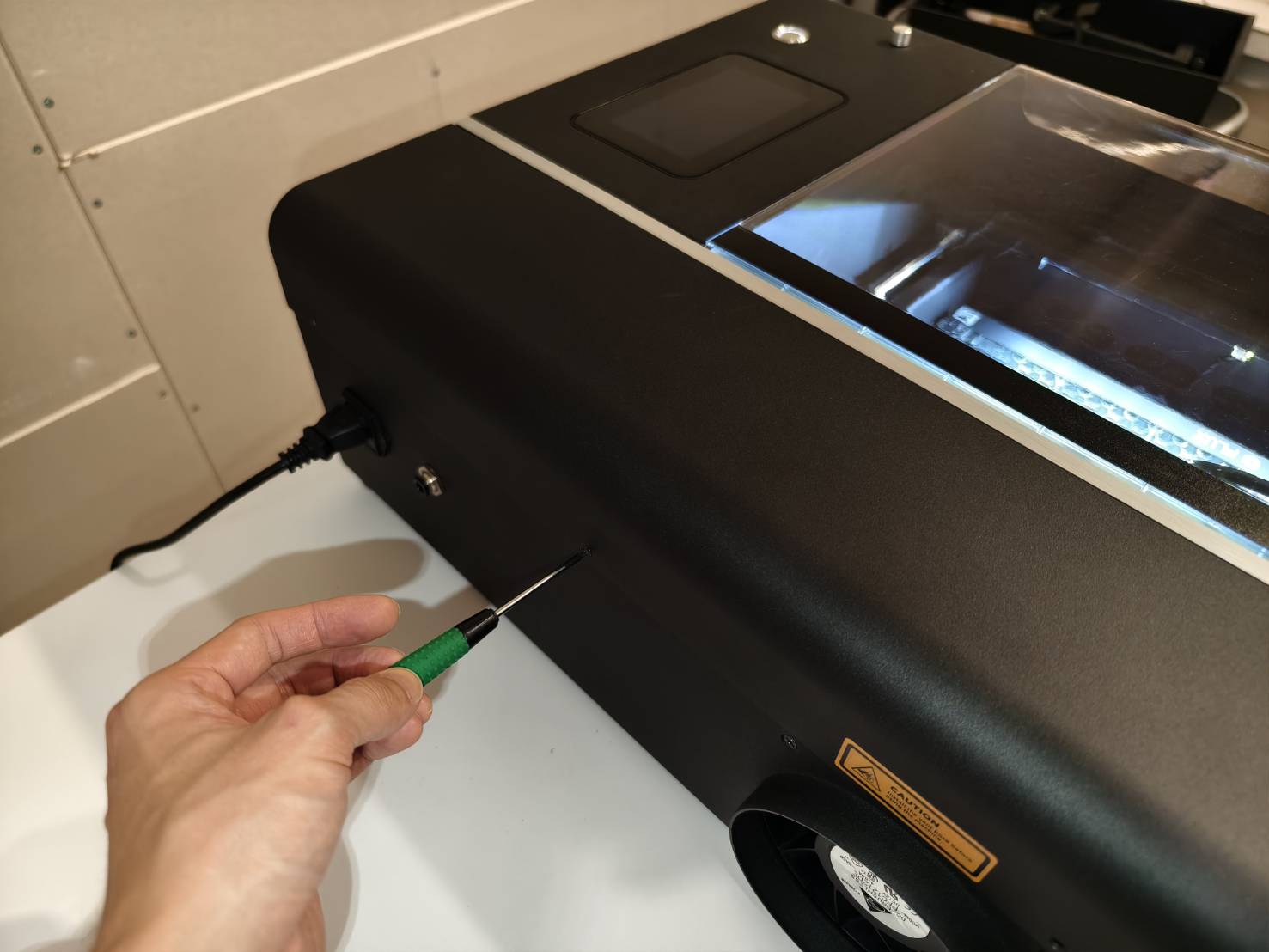

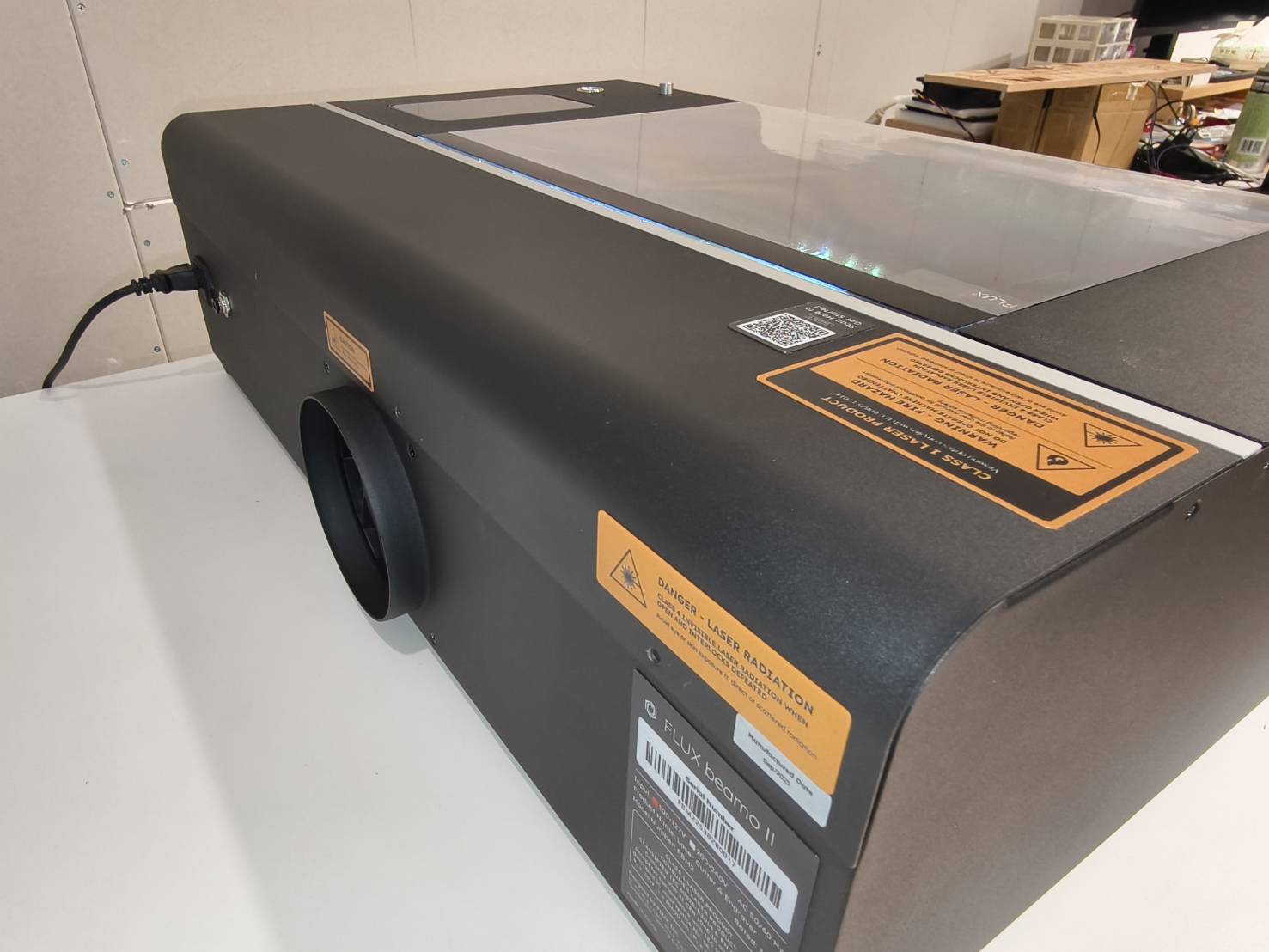

시작하기 전에 후면 커버를 재설치하고 나사 1개만 체결하십시오.

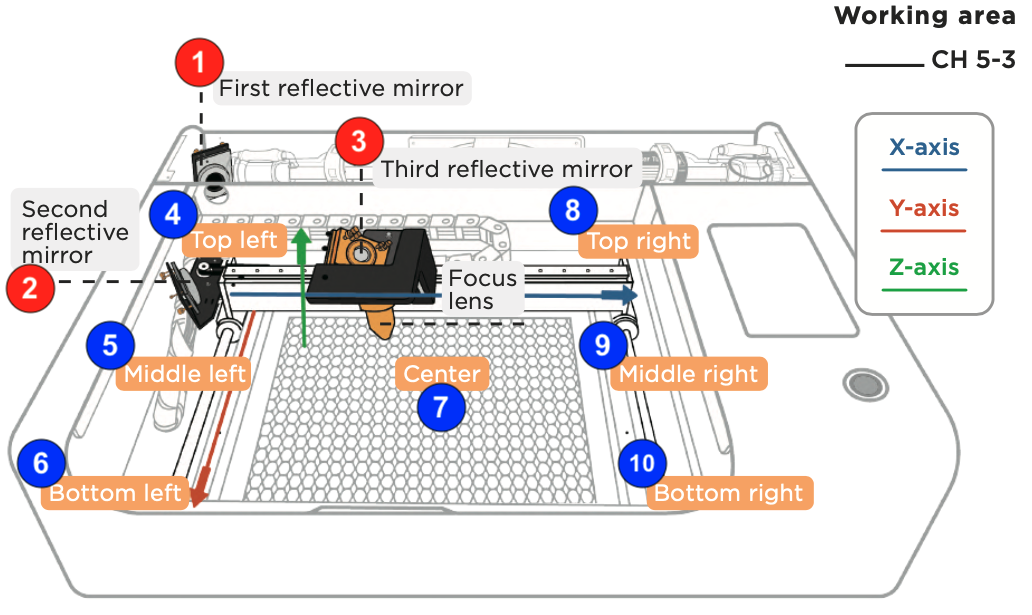

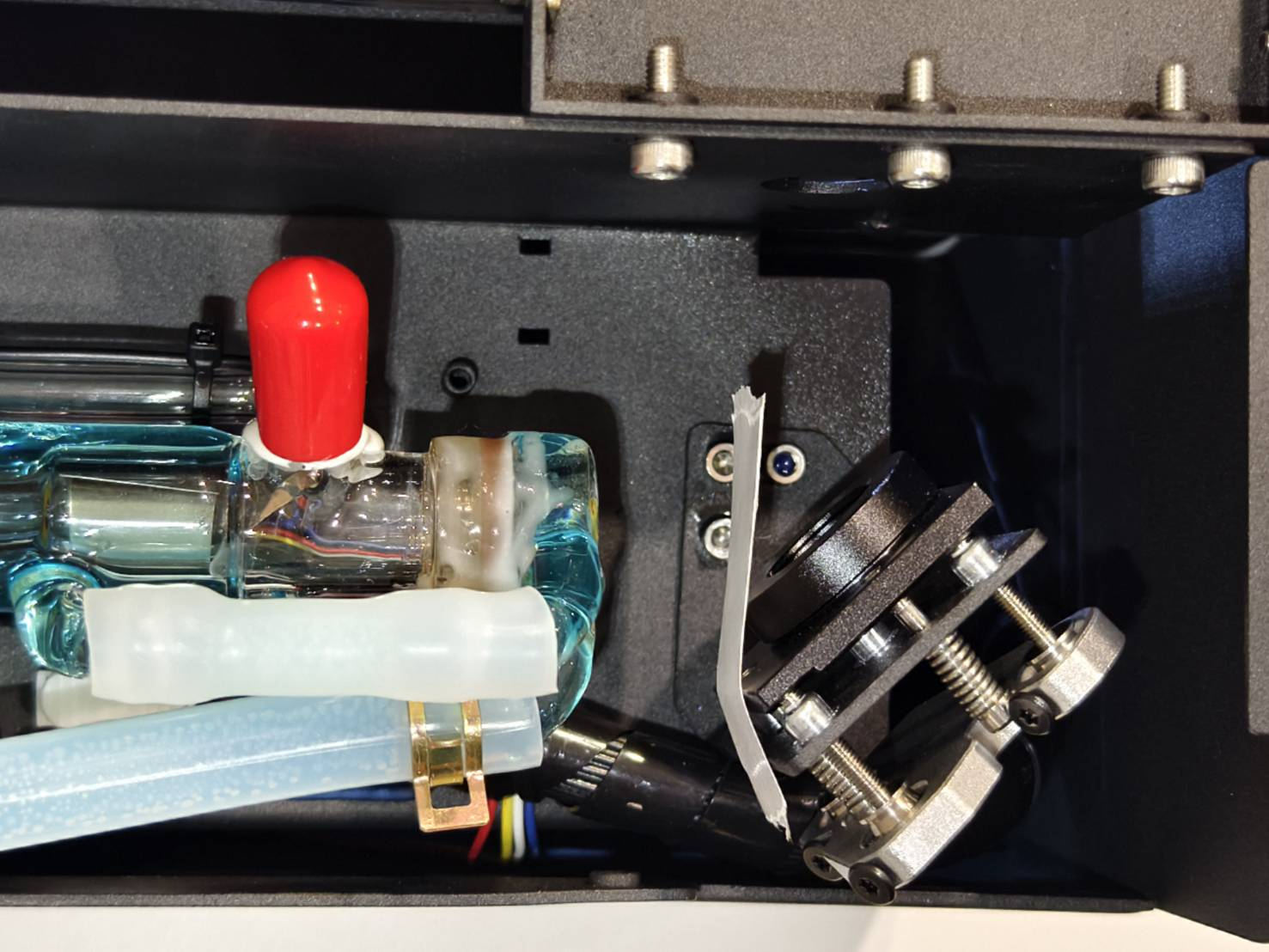

시연 - 1번 미러에서 2번 미러로의 광경로 조정

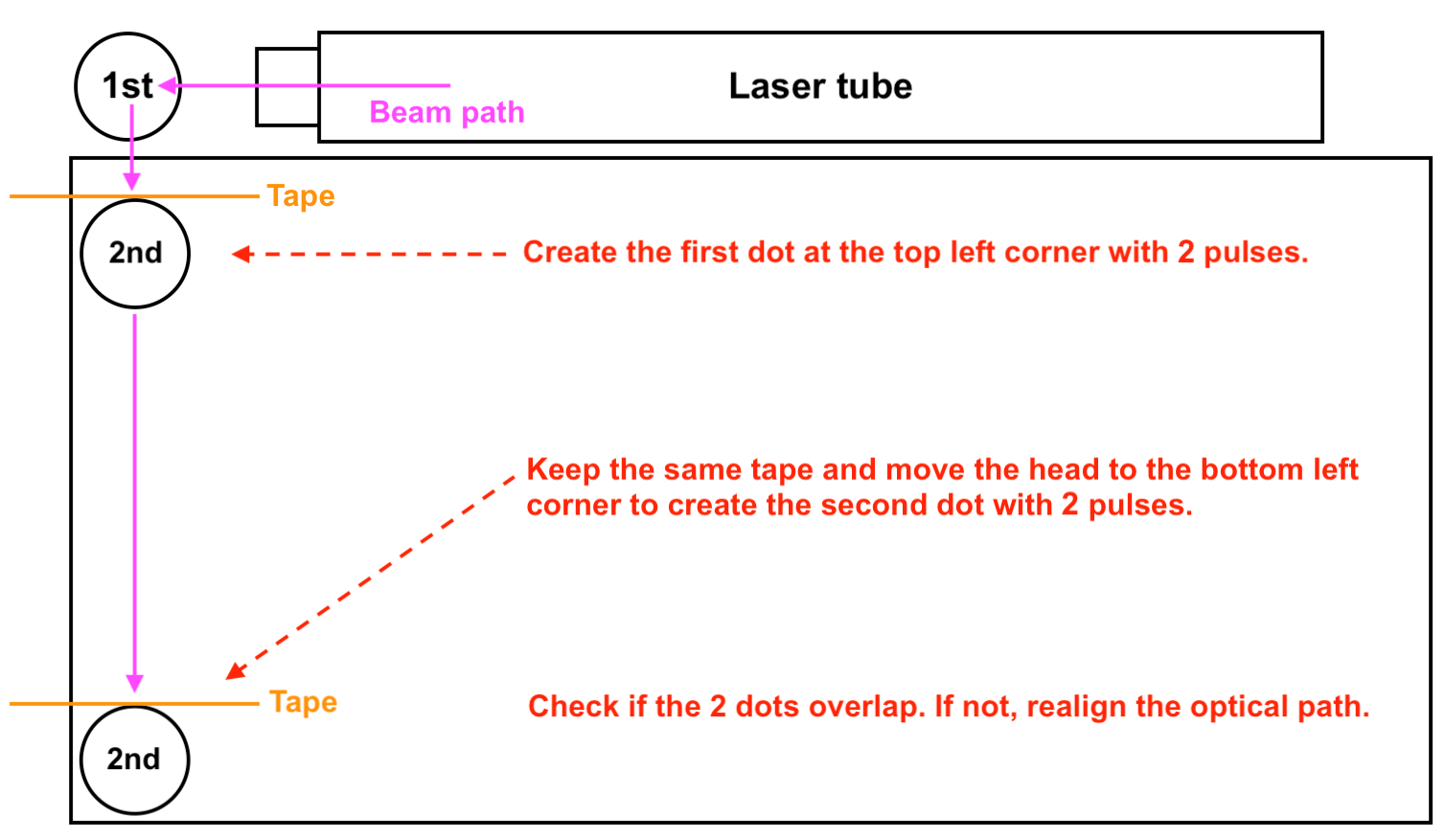

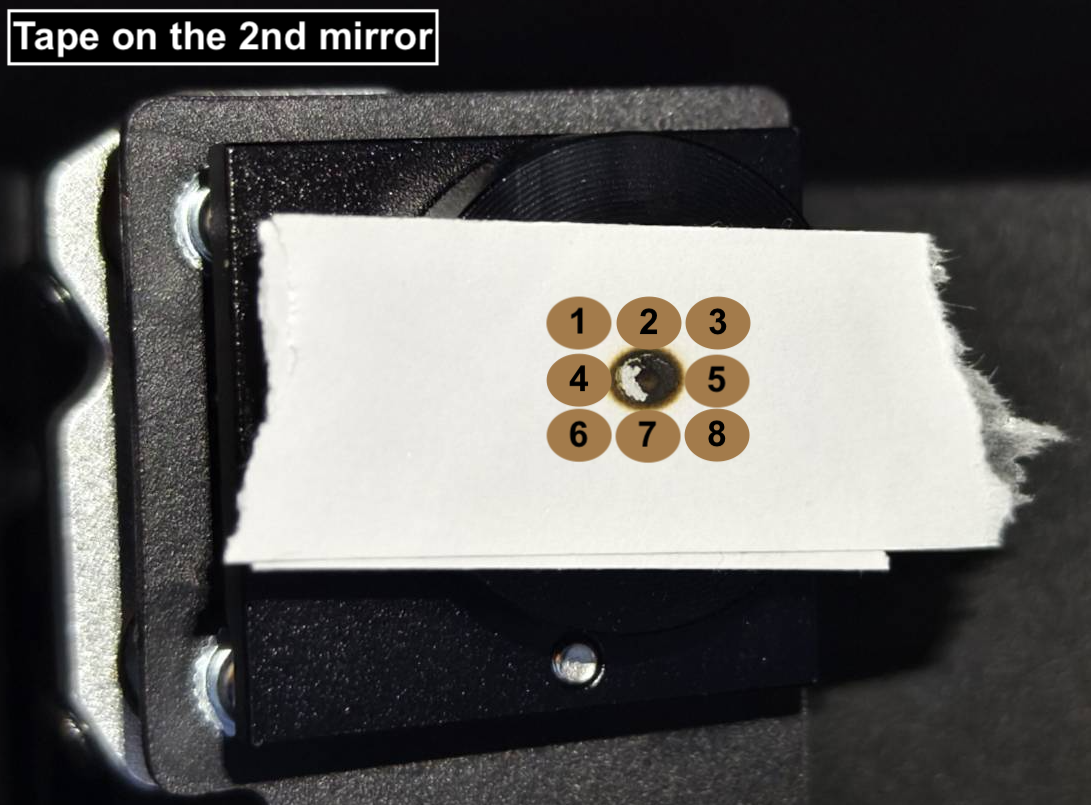

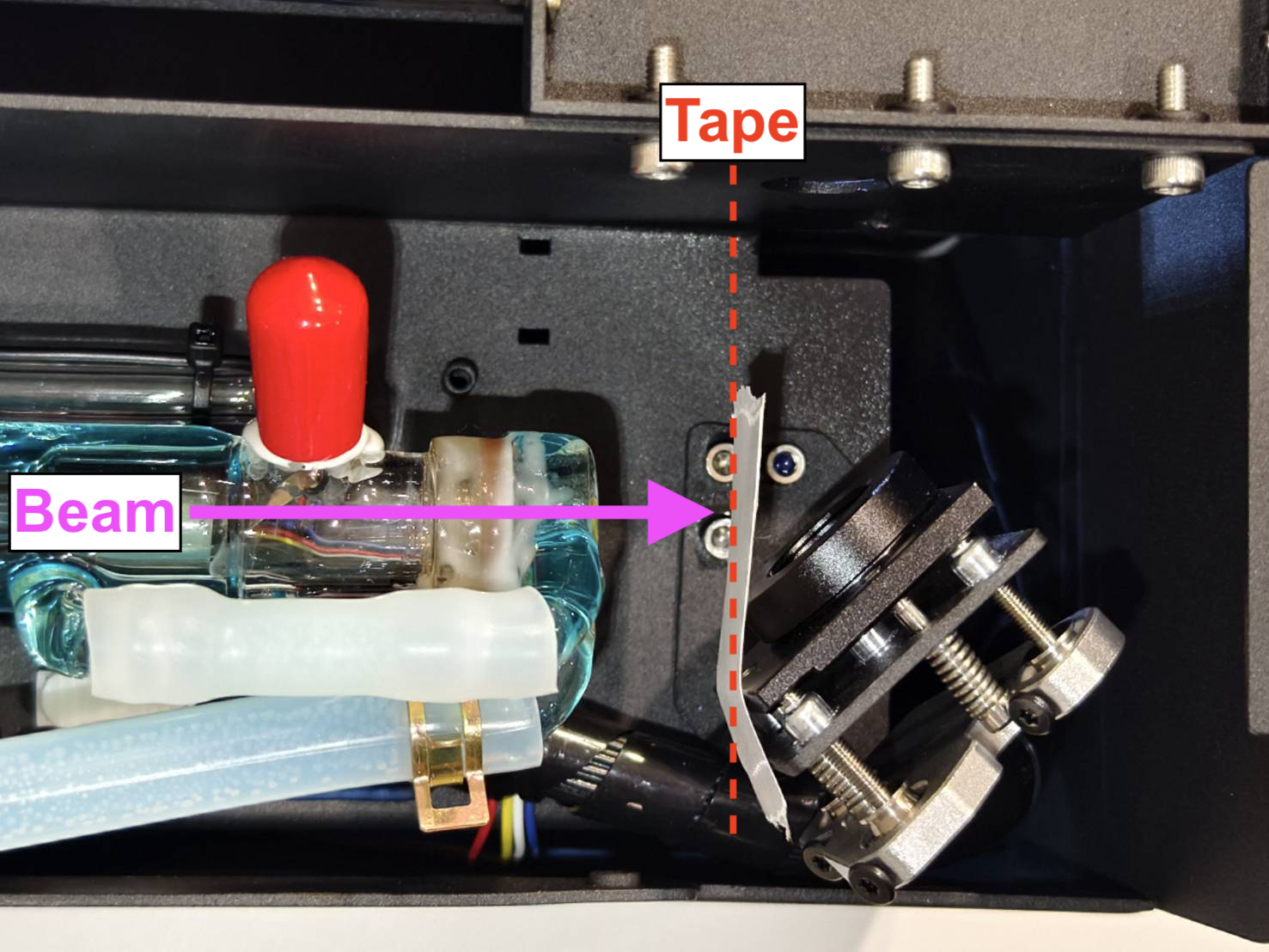

1. 새 이중 테이프를 사용하여 상단에서 2회, 하단에서 2회 펄스를 발사합니다.

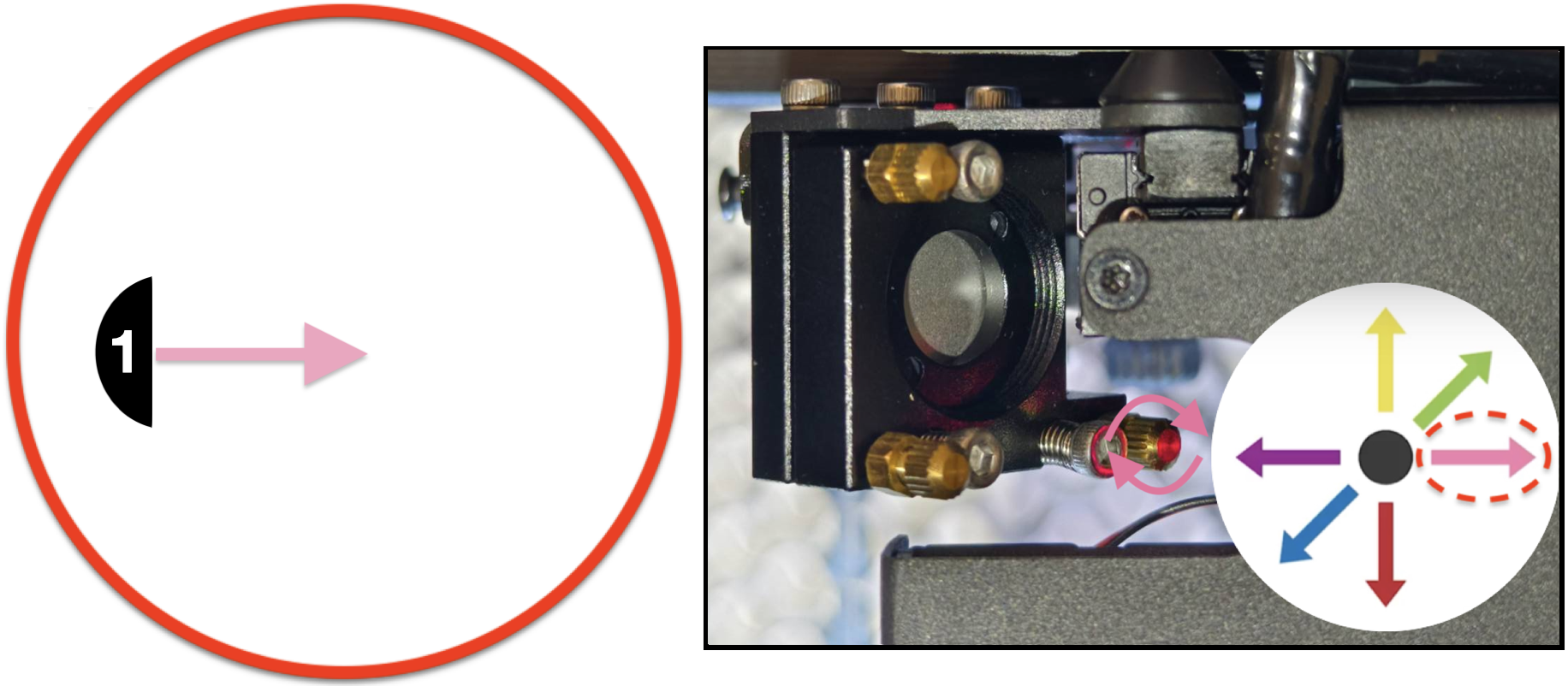

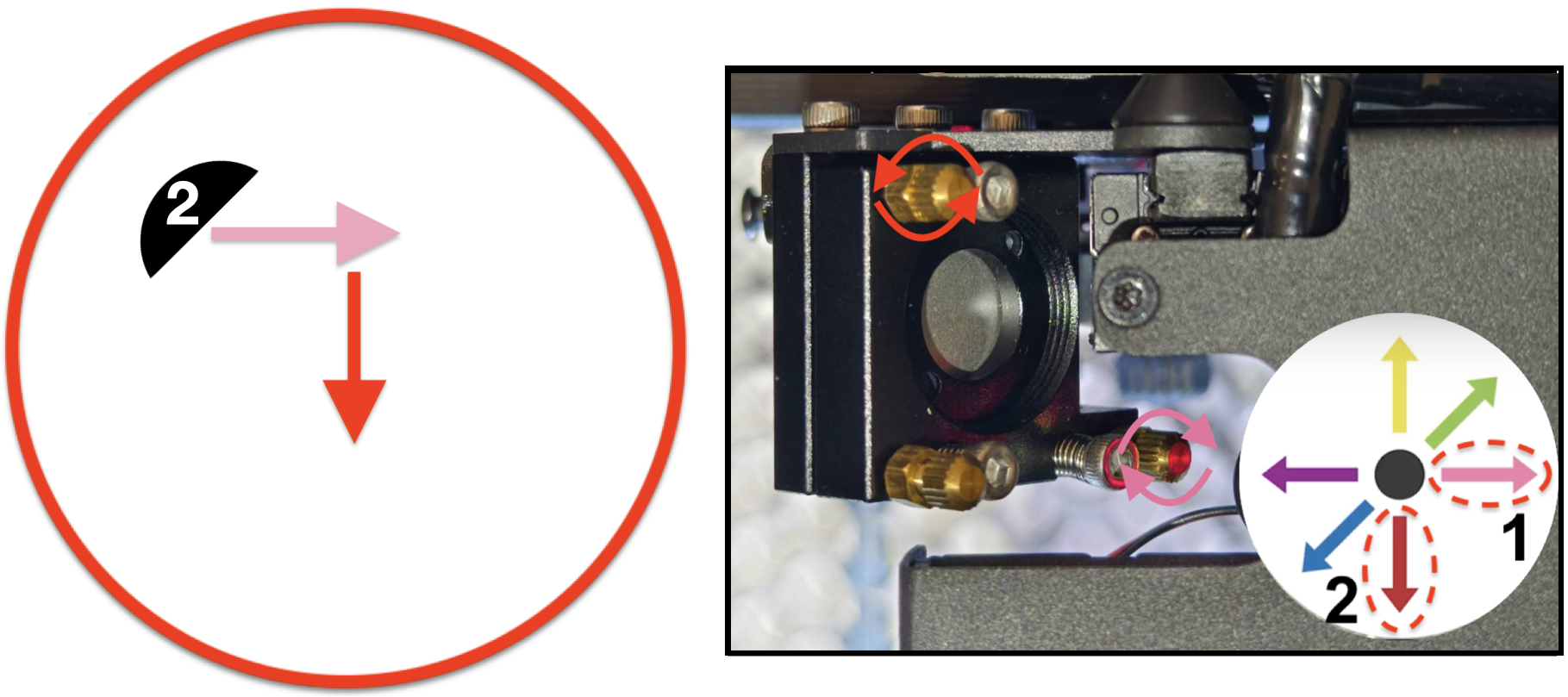

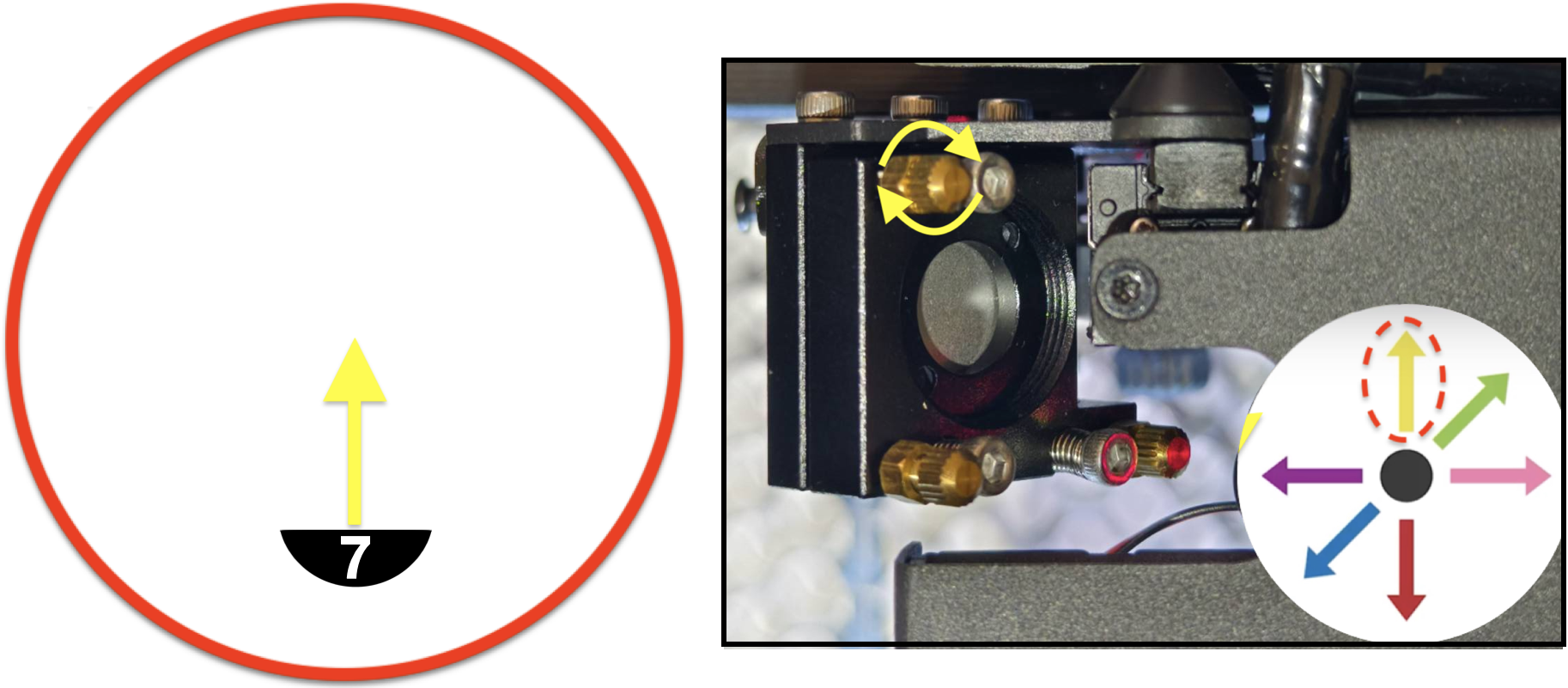

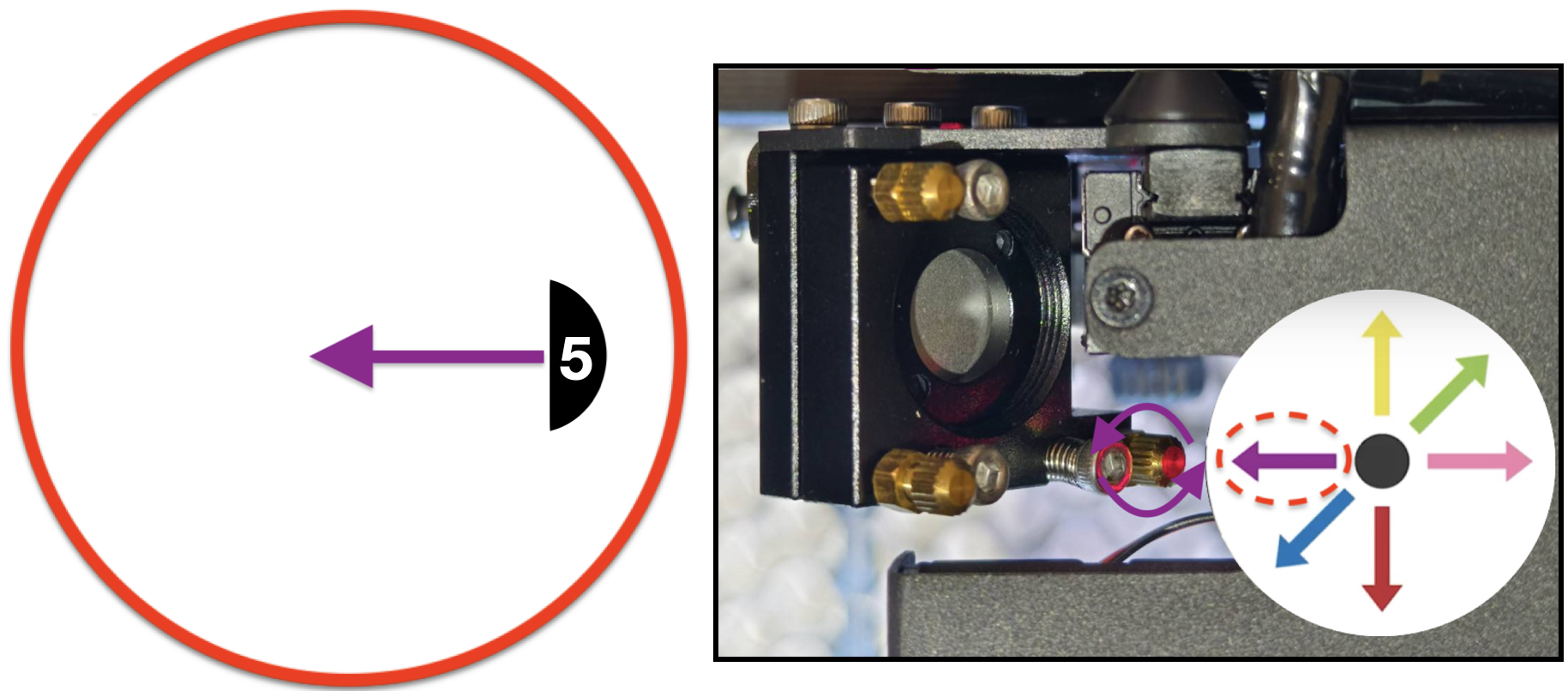

2. 아래 표를 참고하여 조정해야 할 나사를 결정합니다.
3. 나사를 조정합니다. 갠트리를 하단에 유지합니다.

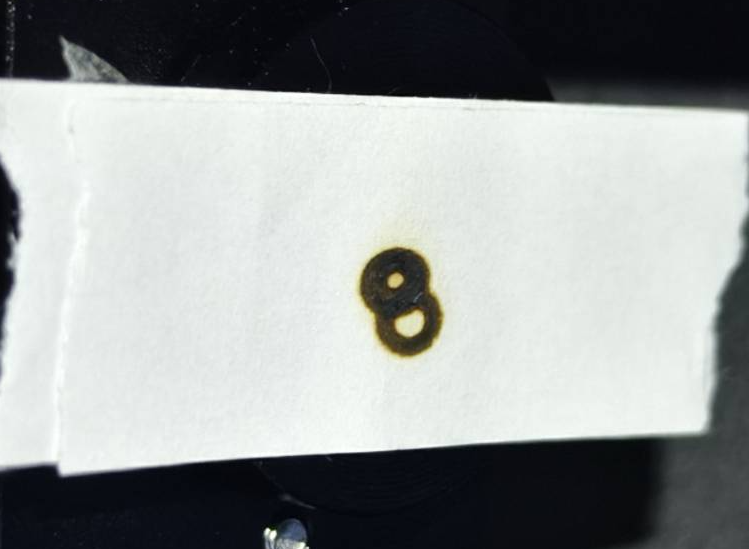

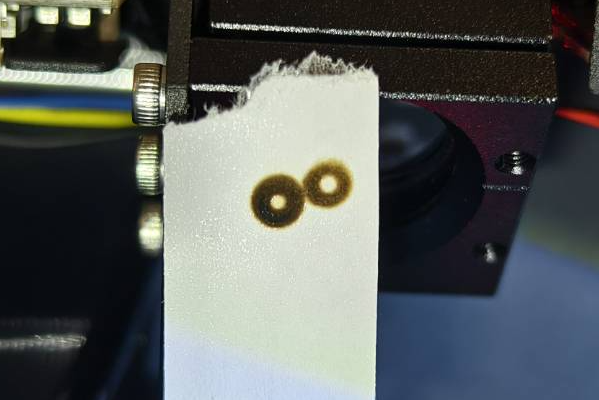

4. 2회 펄스를 발사하여 두 번째 점이 첫 번째 점에 가까워지는지 확인합니다.
5. 두 번째 점을 확인하기 어려운 경우 사용한 테이프를 제거합니다.

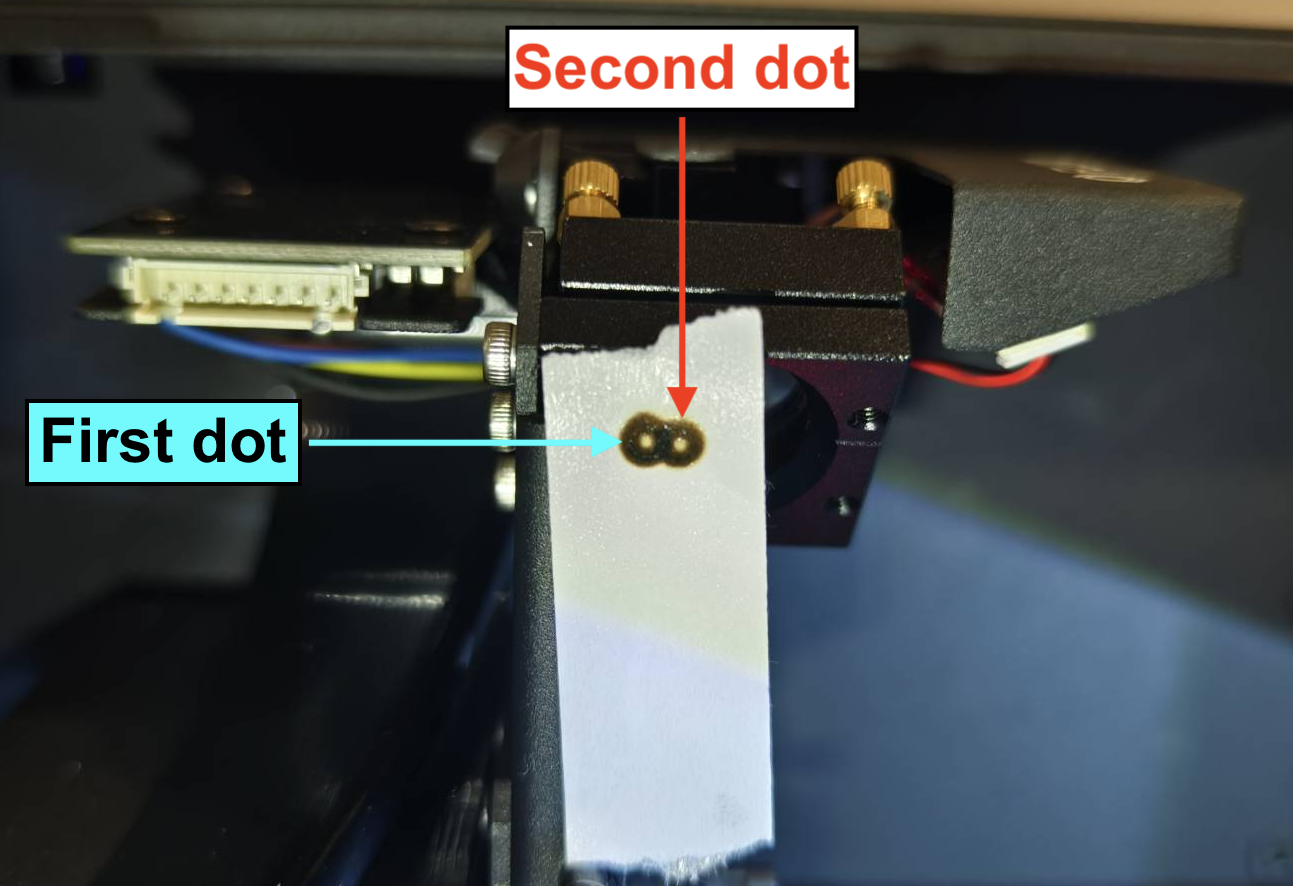

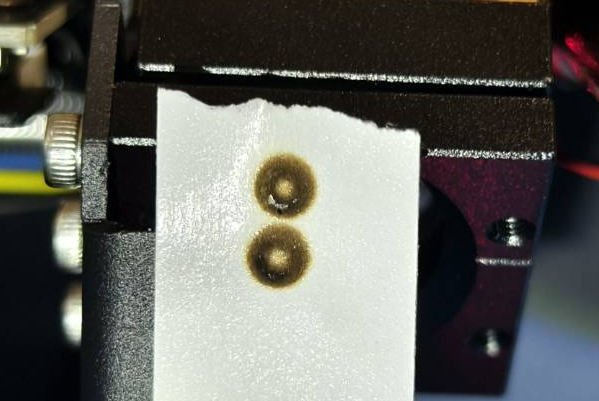

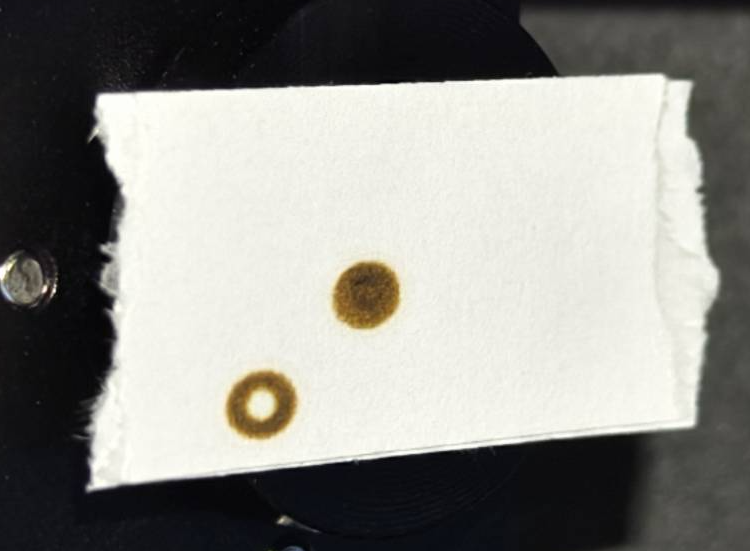

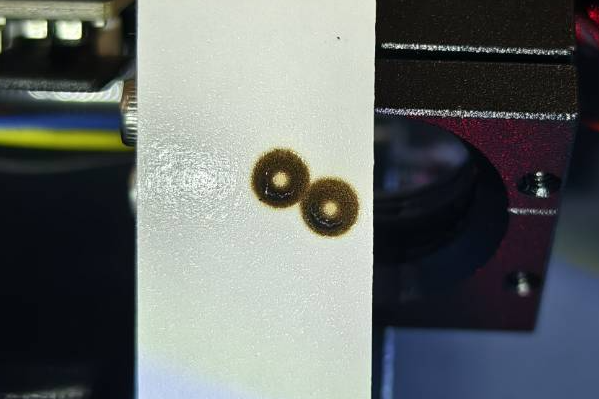

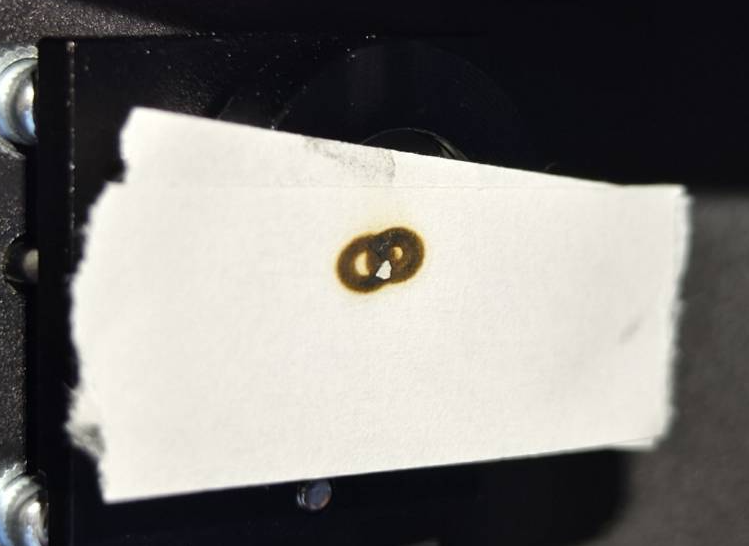

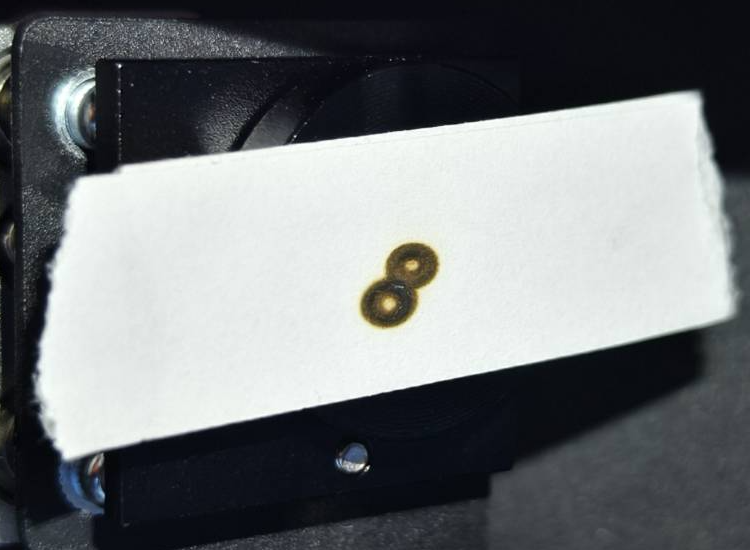

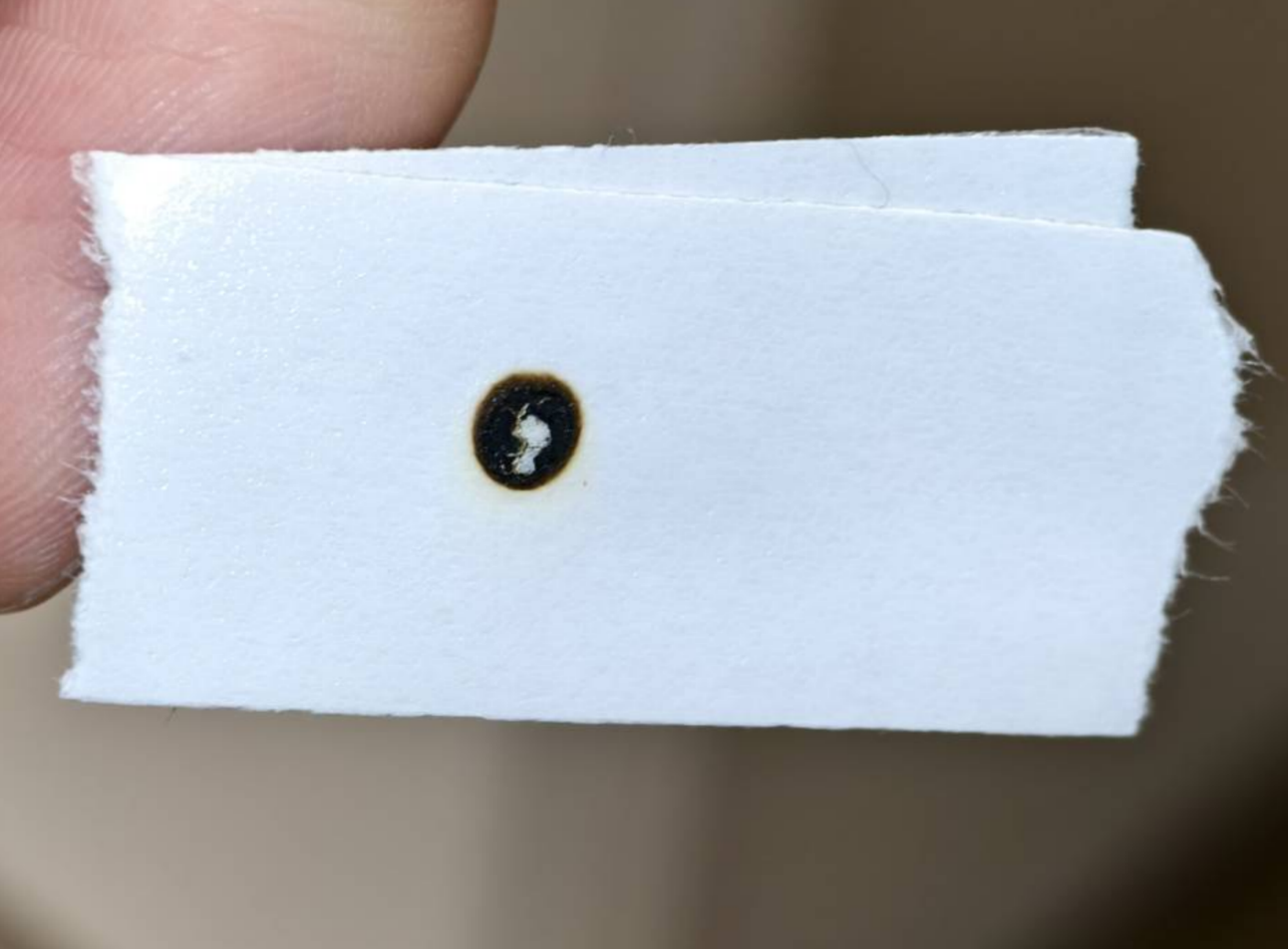

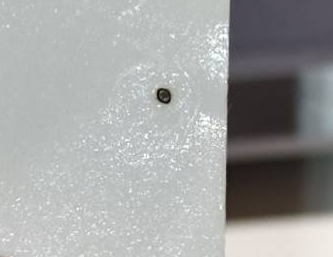

6. 첫 번째 점과 두 번째 점이 겹칠 때까지 #1을 반복합니다. (겹침 예시)
7. 조정 후 나사 홀더를 다시 설치하십시오.

(이 영상은 FLUX 직원의 실제 작업 영상입니다. 긴 영상이므로 재생 속도를 조절할 수 있지만, 조정 방법을 이해하는 데 있어 개념과 과정이 핵심입니다.)

• 이 단계를 완료한 후 7단계

• 이후 단계에서는 열 필요가 없으므로 후면 커버를 단단히 설치하십시오.

시연 - 1번 미러에서 2번 미러로의 광경로 조정

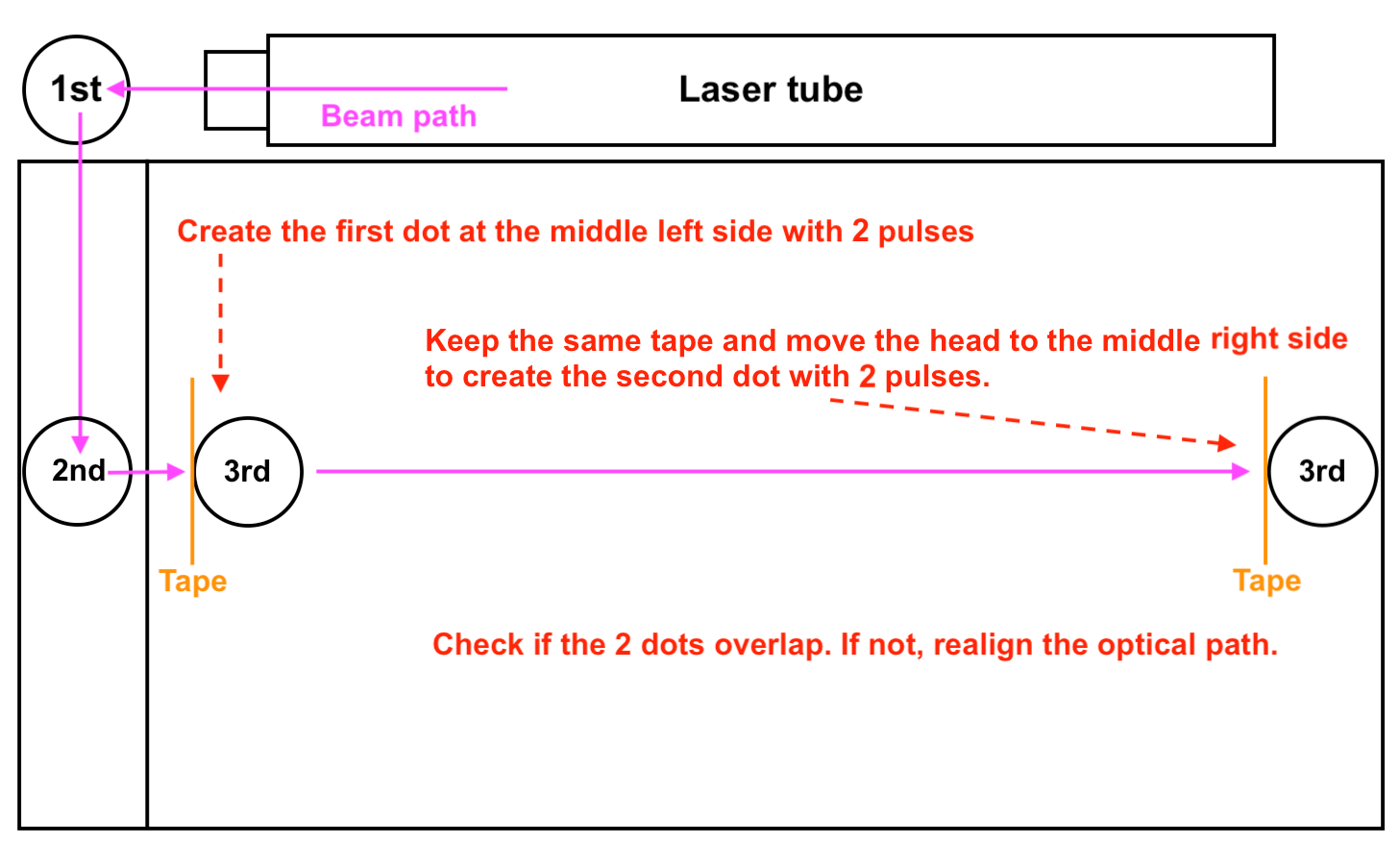

1. 새 이중 테이프를 사용하여 중앙 왼쪽에서 2회 펄스, 중앙 오른쪽에서 2회 펄스를 발사하십시오.

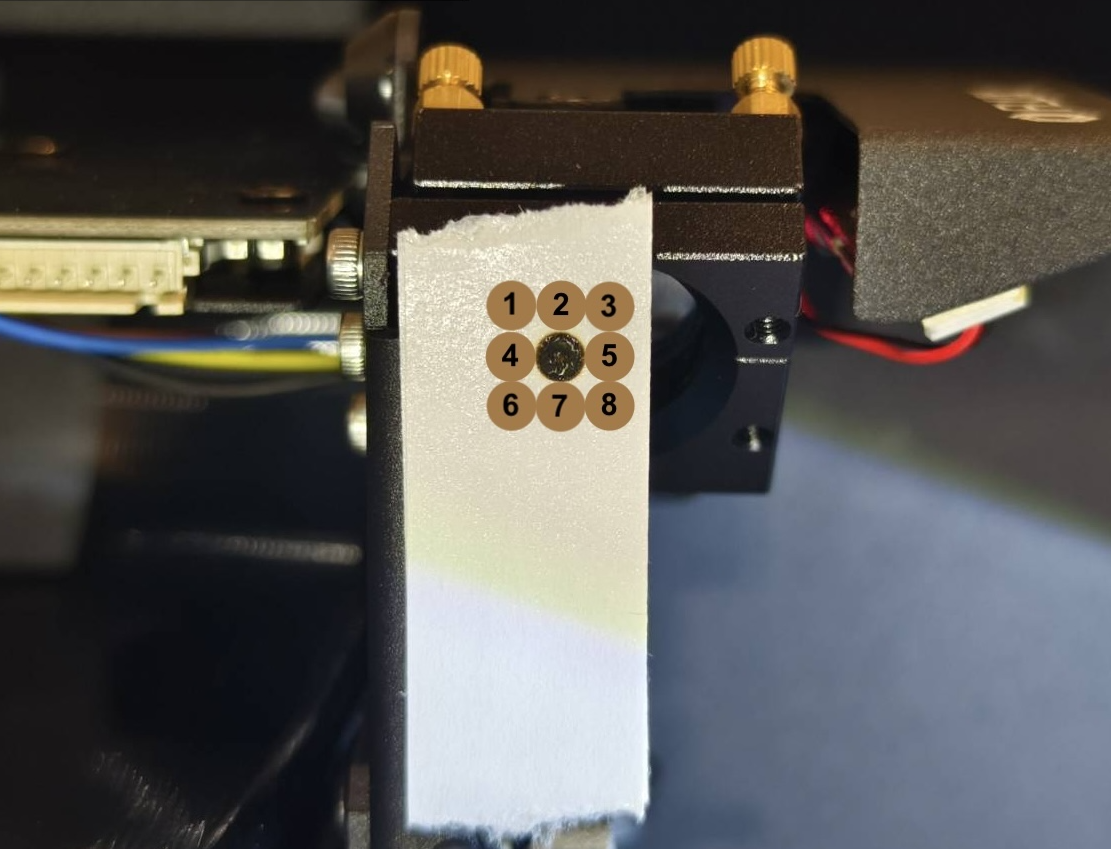

2. 아래 표를 참고하여 조정해야 할 나사를 결정합니다.
3. 나사를 조정하십시오. 레이저 헤드를 중앙 오른쪽에 유지하십시오.

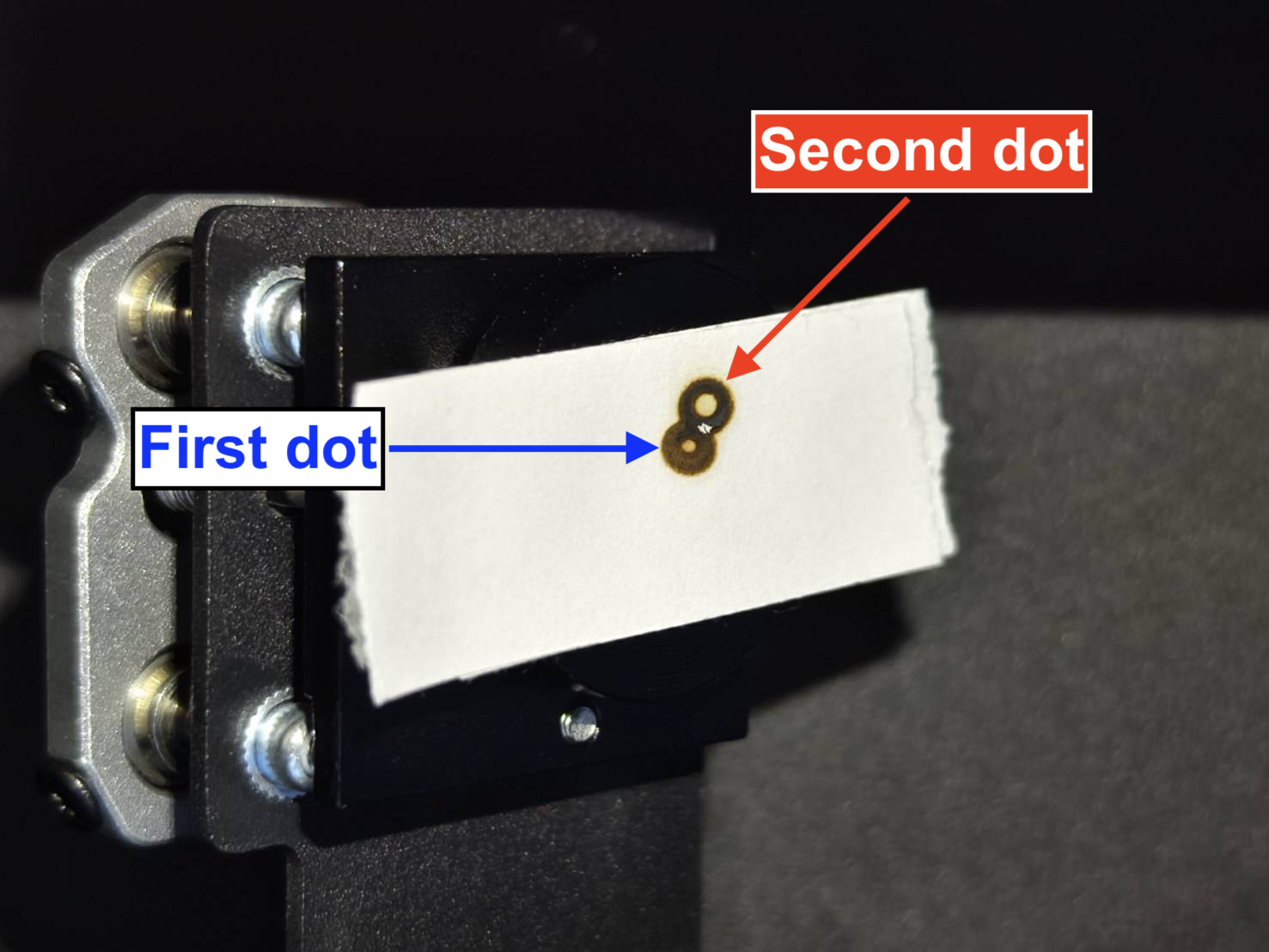

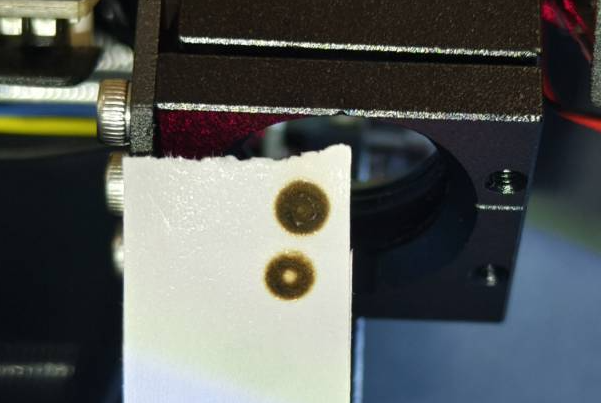

4. 2회 펄스를 발사하여 두 번째 점이 첫 번째 점에 가까워지는지 확인합니다.

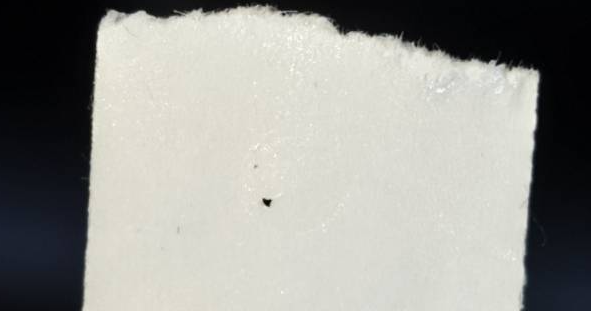

5. 두 번째 점을 확인하기 어려운 경우 사용한 테이프를 제거합니다.

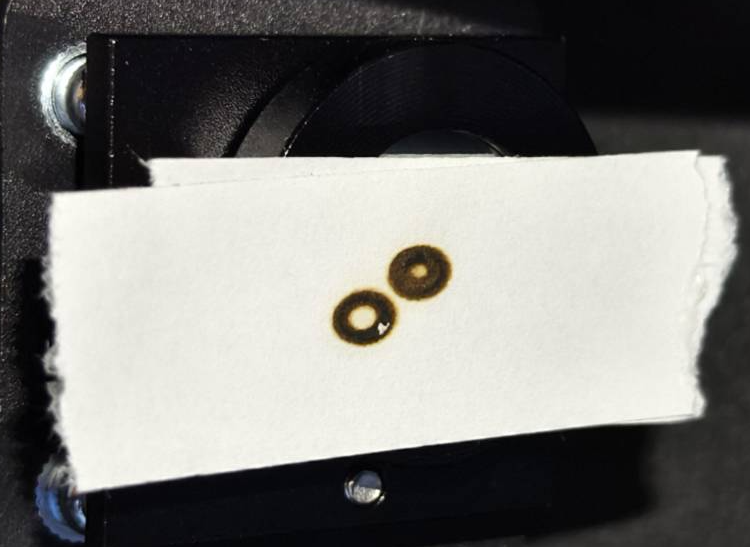

6. 첫 번째 점과 두 번째 점이 겹칠 때까지 #1을 반복합니다. (겹침 예시)
7. 조정 후 나사 홀더를 다시 설치하십시오.

(이 영상은 FLUX 직원의 실제 작업 영상입니다. 긴 영상이므로 재생 속도를 조절할 수 있지만, 조정 방법을 이해하는 데 있어 개념과 과정이 핵심입니다. 자막을 활성화하십시오.)

• 이 단계를 완료한 후 8단계

실제 단계:

1. 노즐 끝에 단층 양면 테이프를 부착합니다.

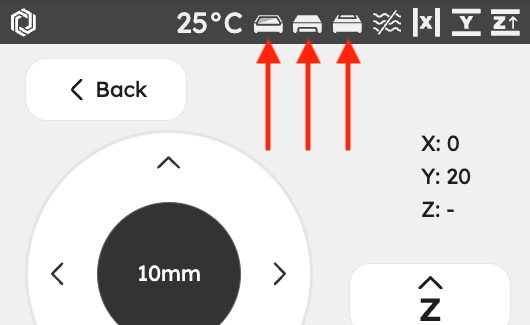

2. 레이저 헤드를 베드 중앙으로 이동합니다.
3. 도어를 닫고 1회 펄스를 발사합니다.

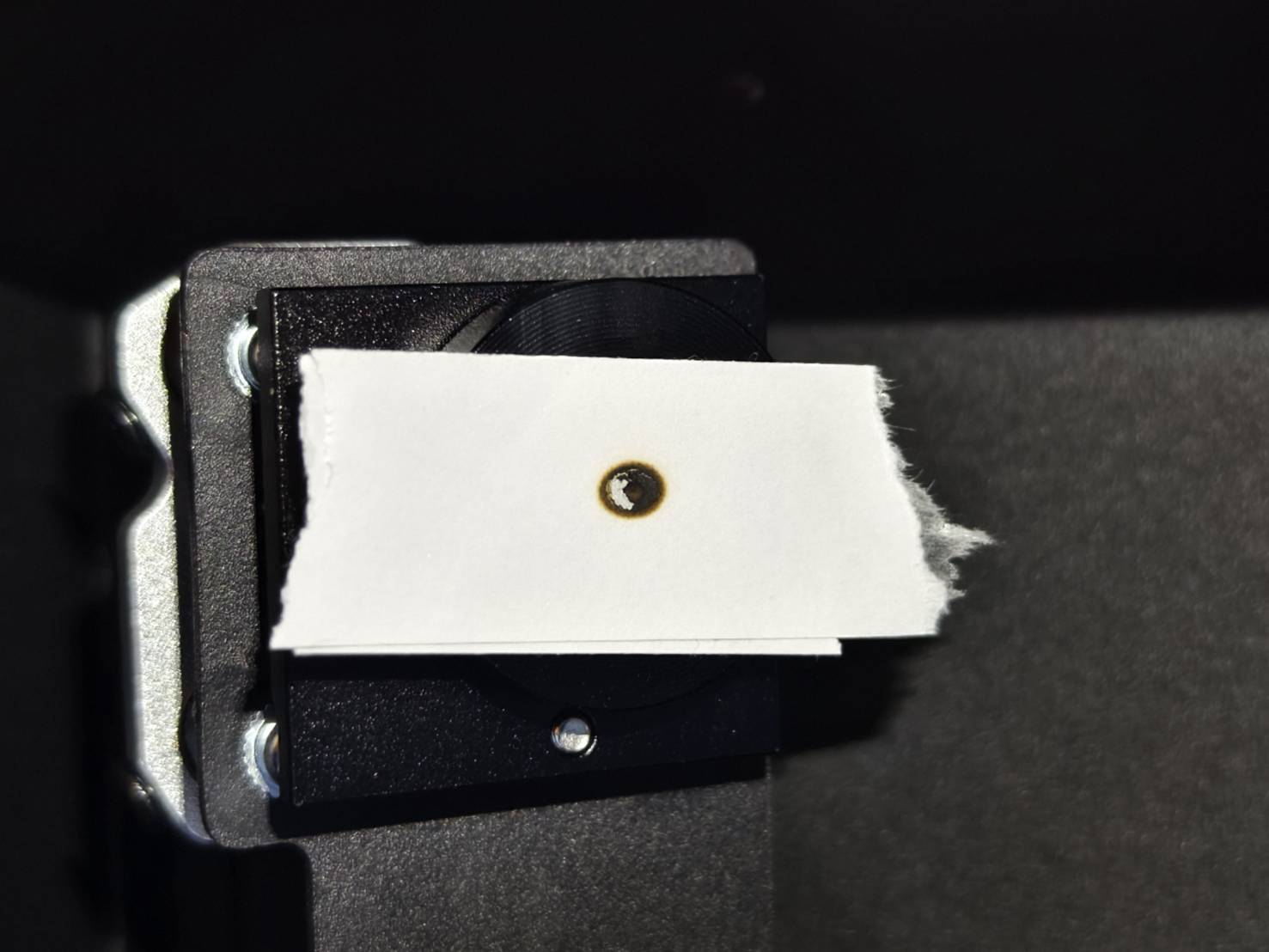

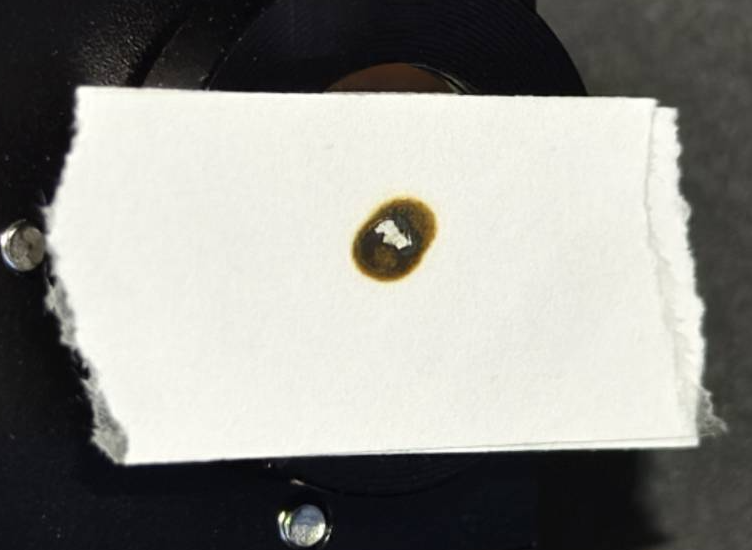

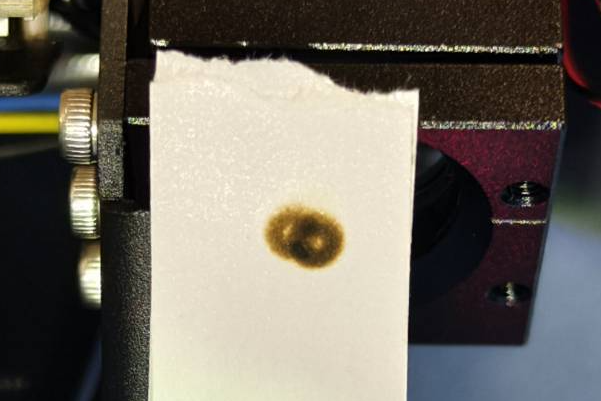

4. 레이저 타흔의 결과가 양호한지 불량한지 육안으로 확인합니다.

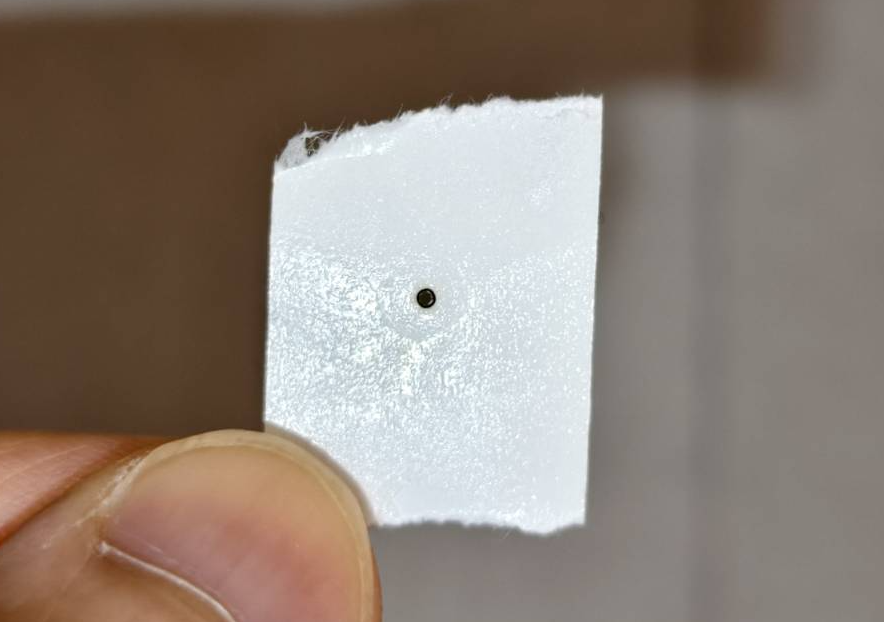

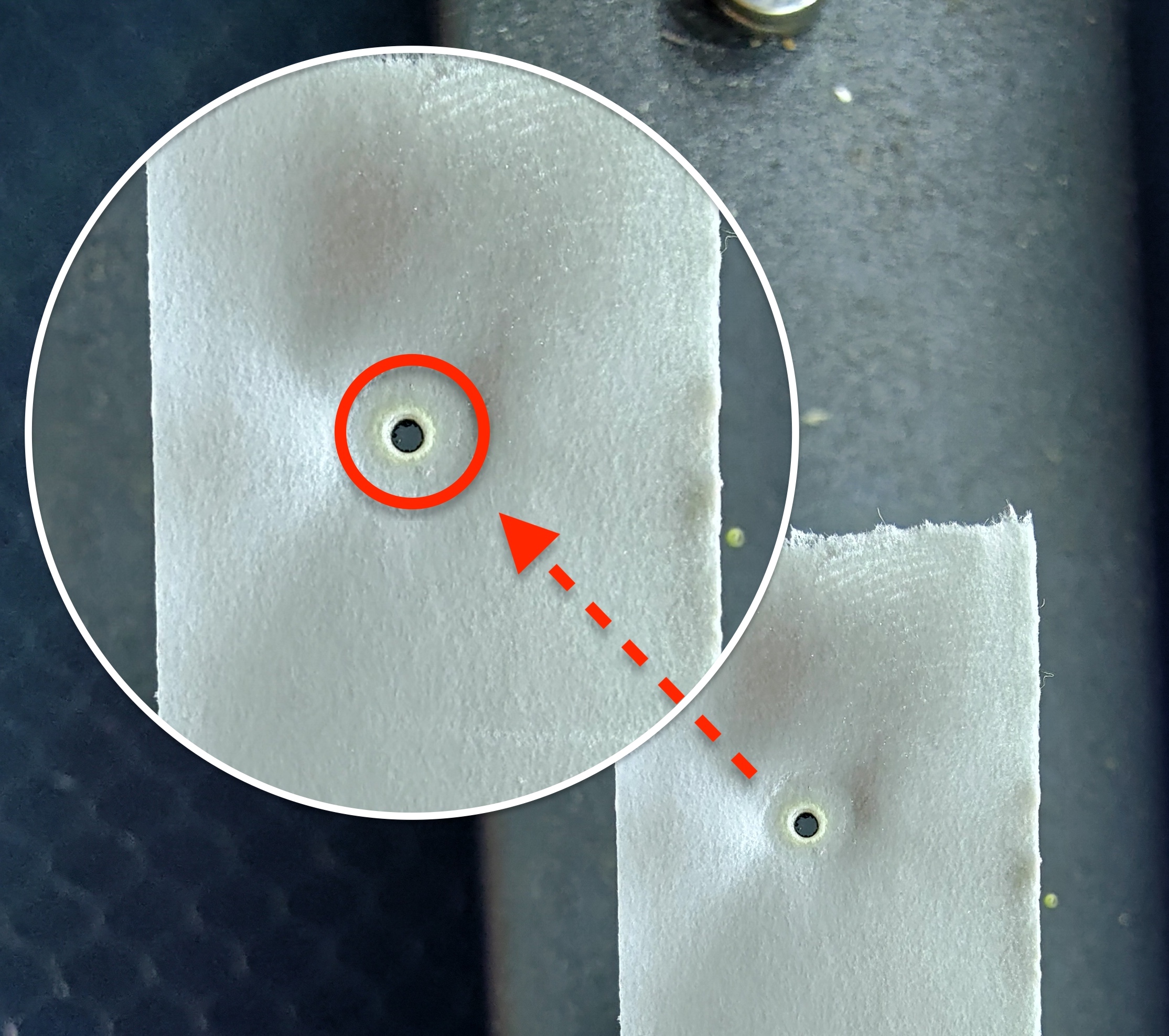

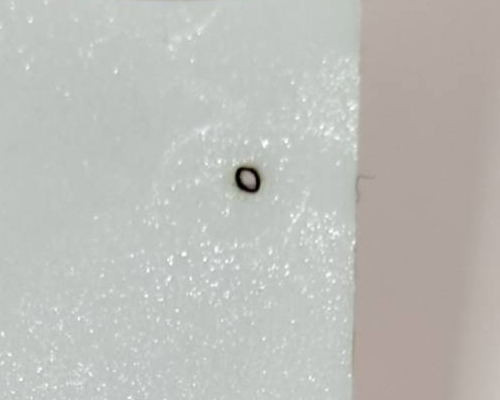

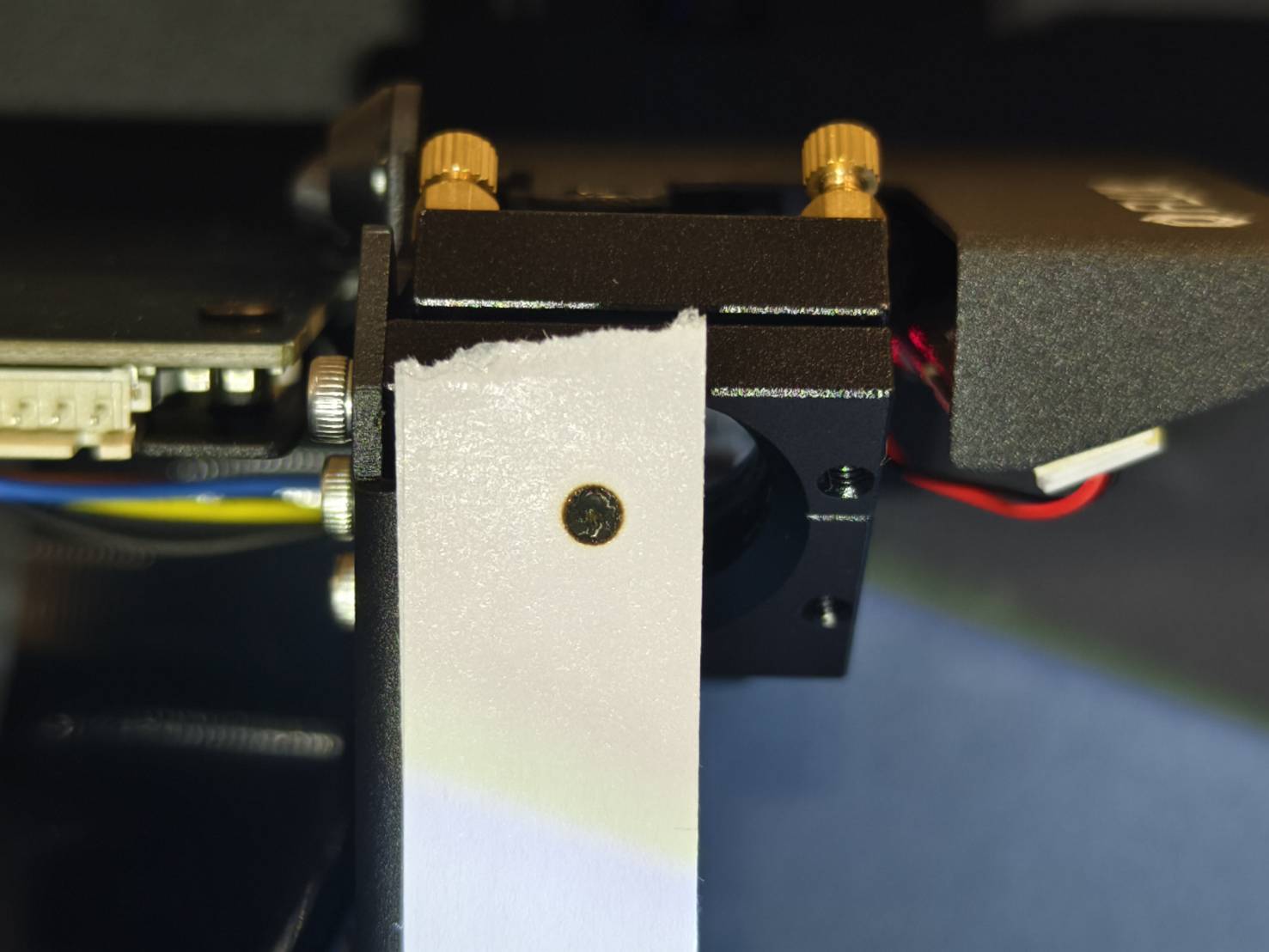

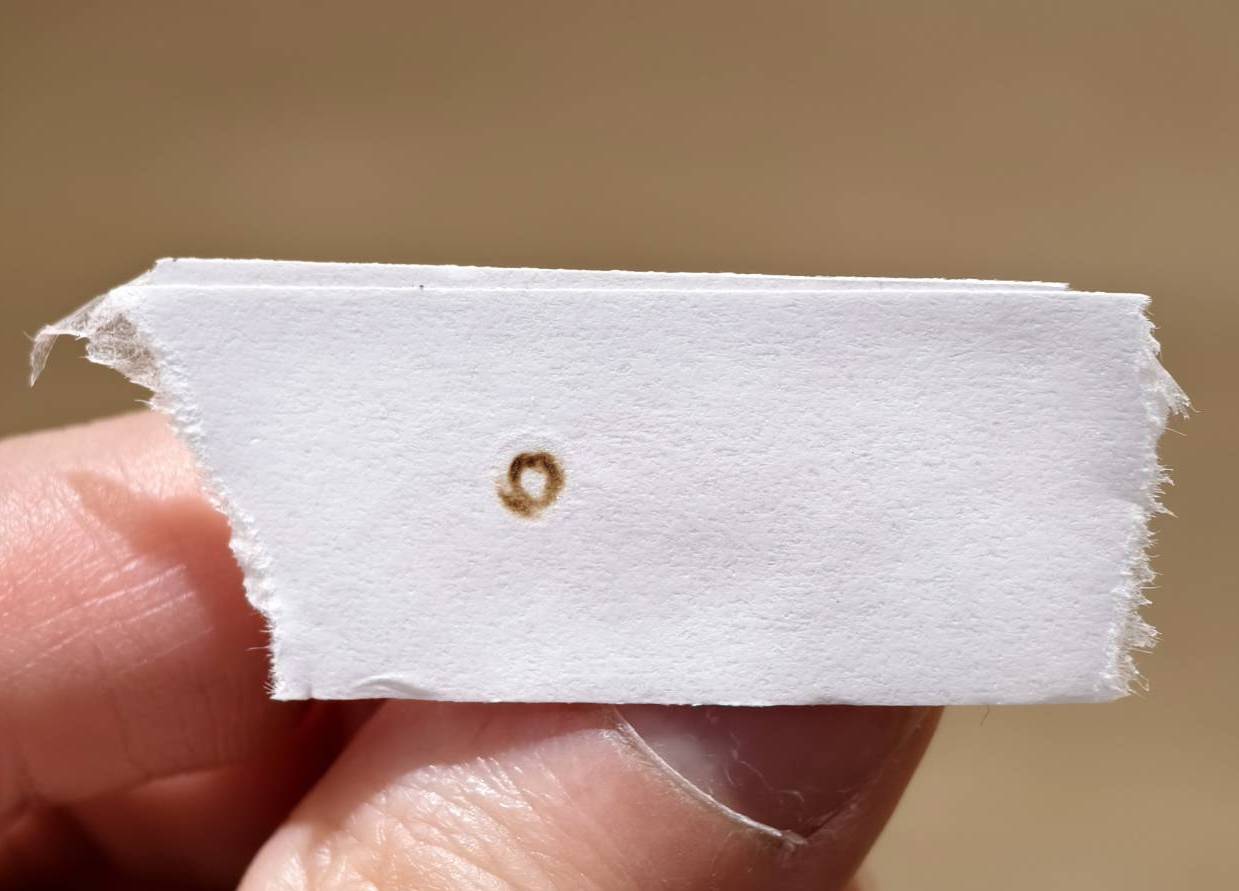

양호한 예시

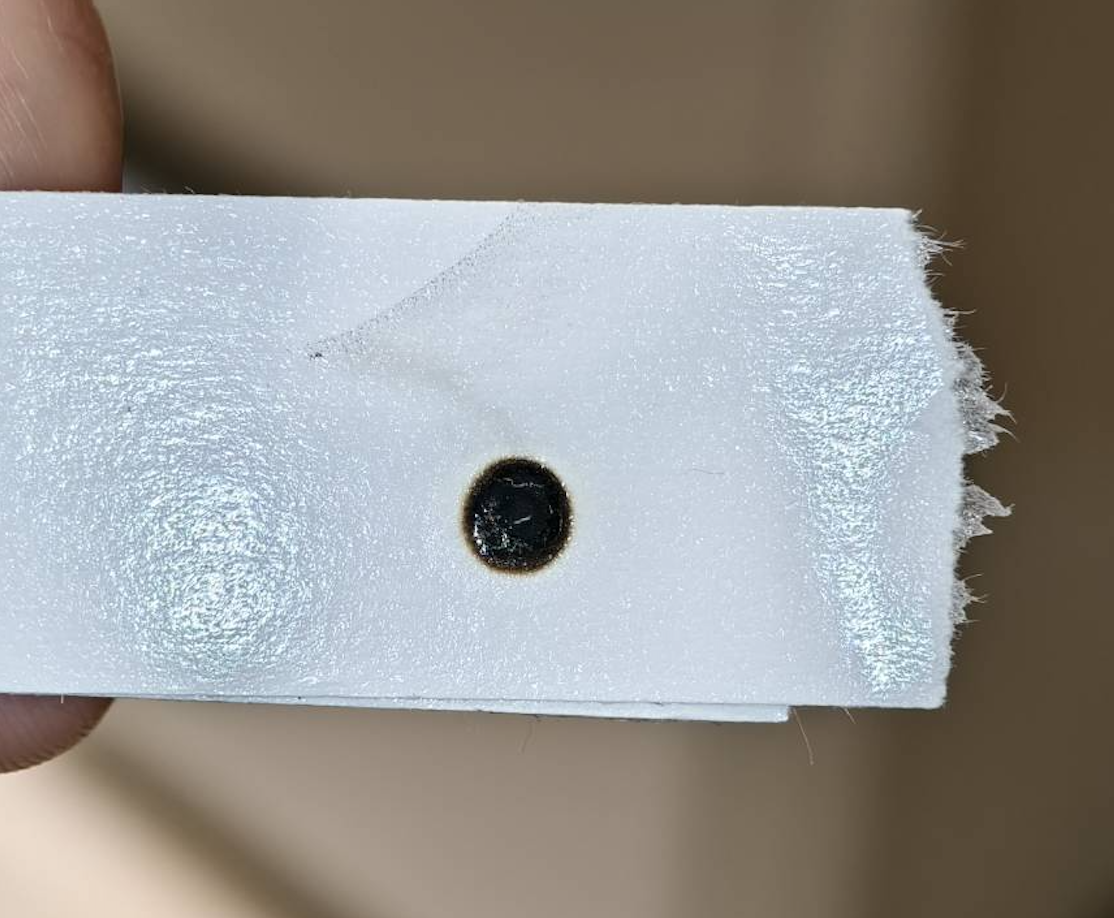

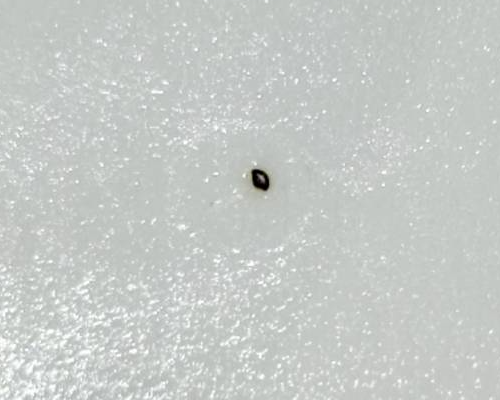

(원형이며 중앙에 위치)

허용 가능한 예시
((원형이지만 중앙에서 약간 벗어남)

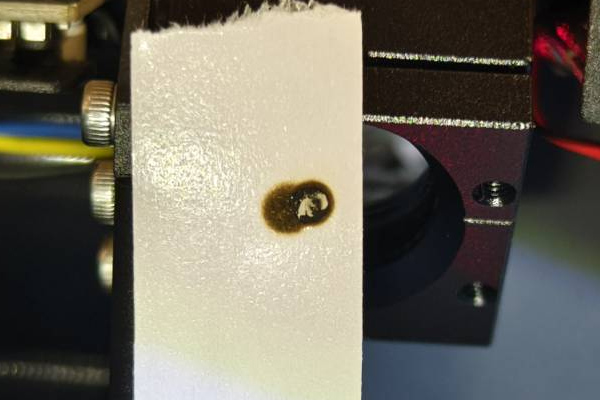

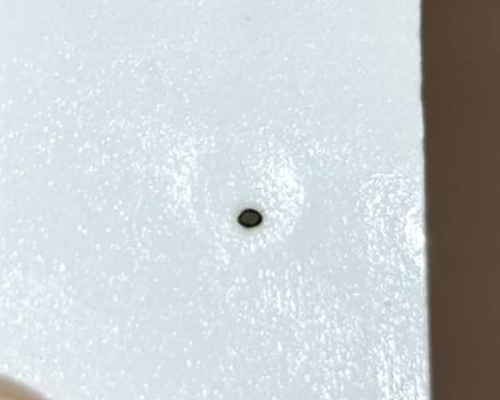

불량 예시 (원형이 아니거나 중앙에 위치하지 않음)

• 양호 또는 허용 가능한 결과 >> 9단계

• 불량 결과 >> 8.1단계

• 타는 자국이 전혀 없는 경우 >> 8.1단계

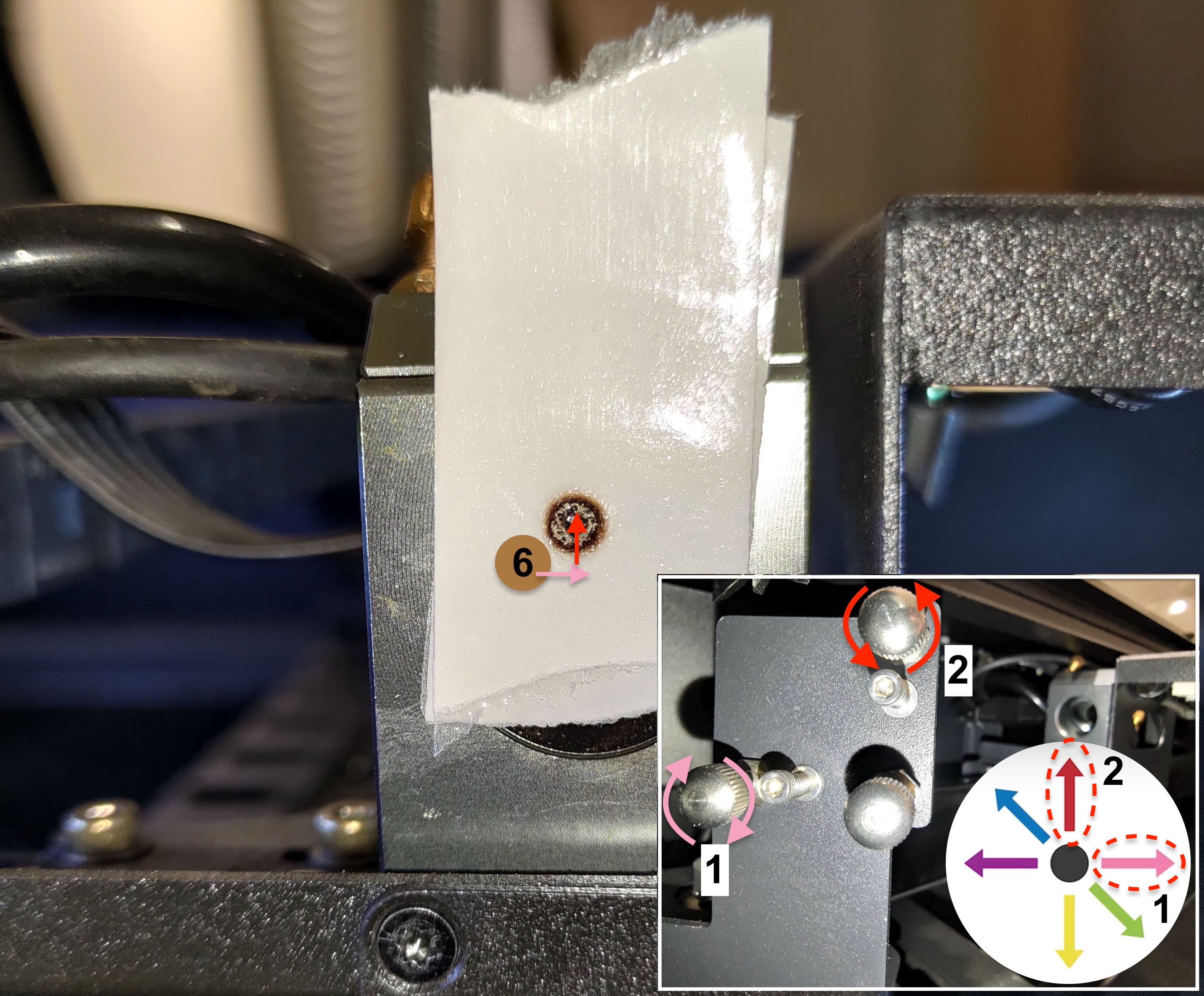

• 이 단계에서는 3번 미러의 나사를 조정하여 수직 광경로 를 3번 미러에서 베드까지 정렬하는 방법을 설명합니다.

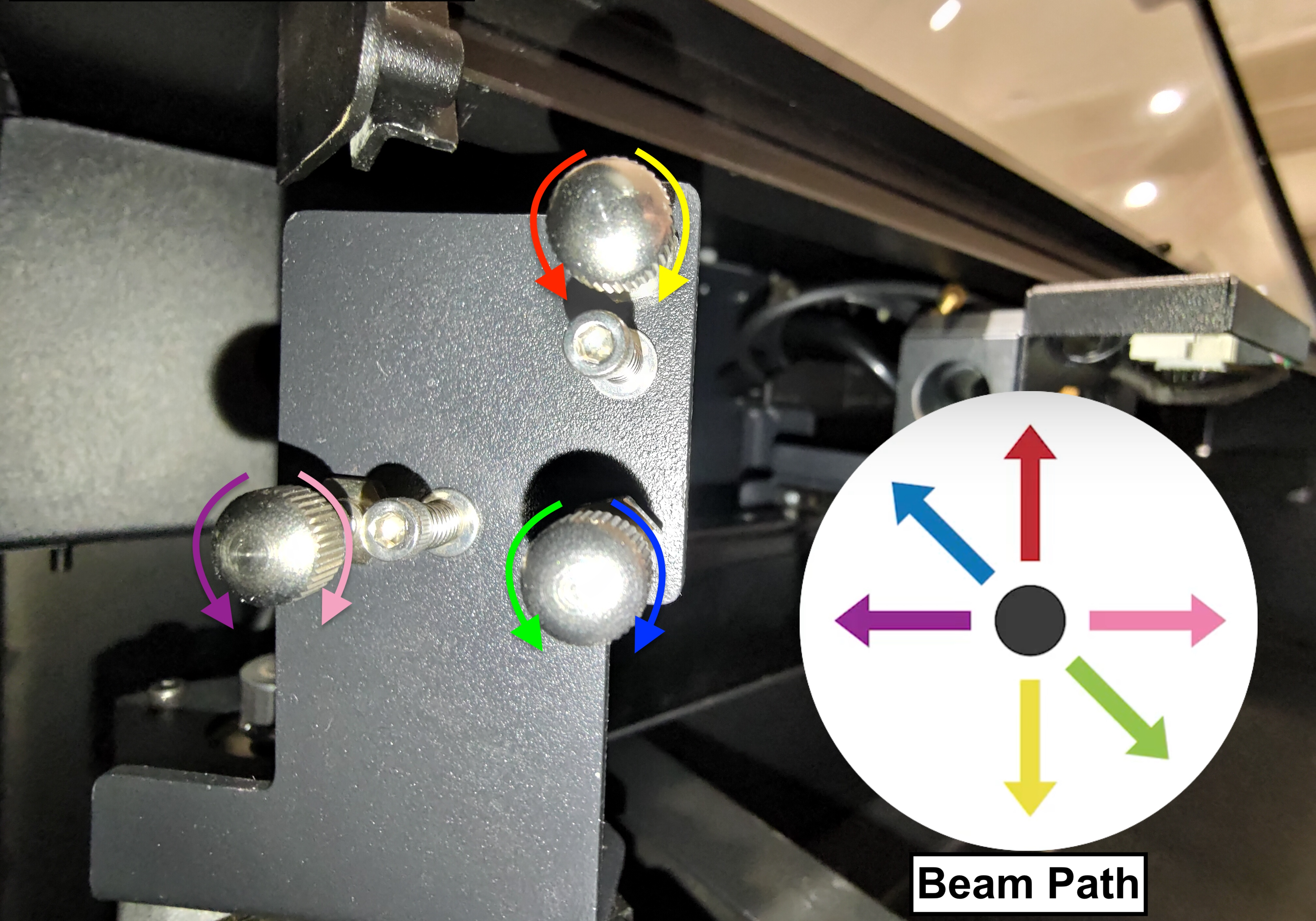

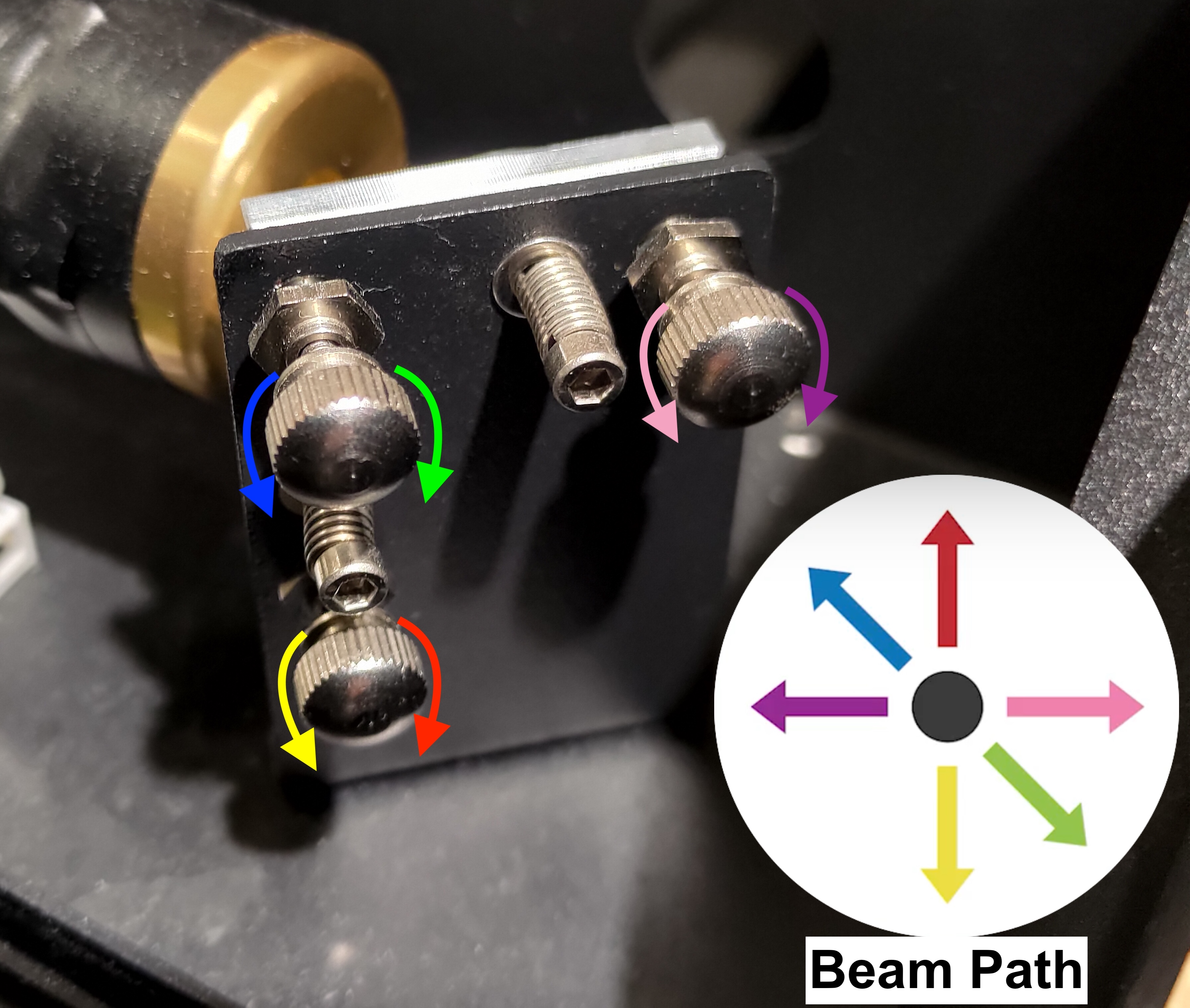

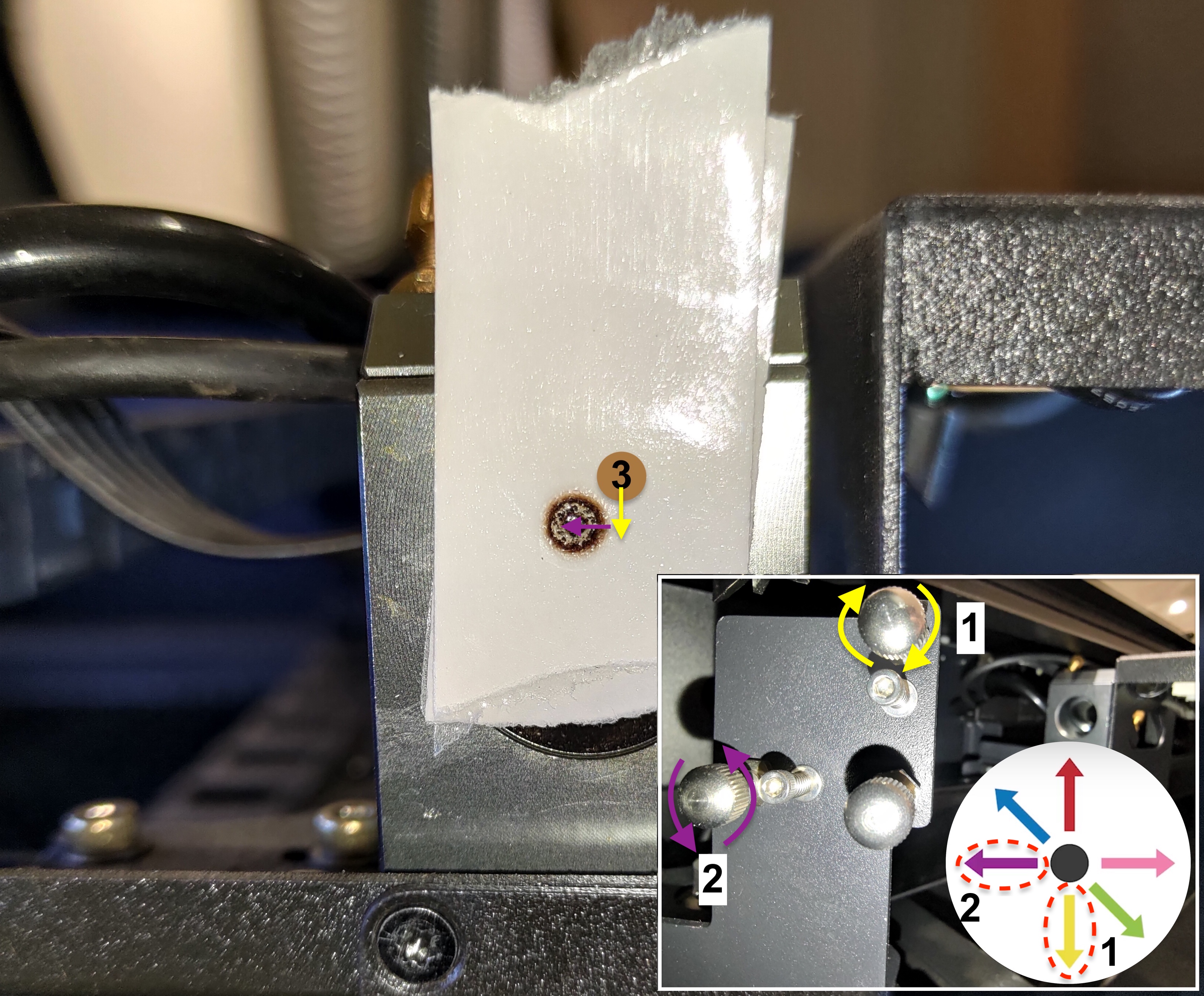

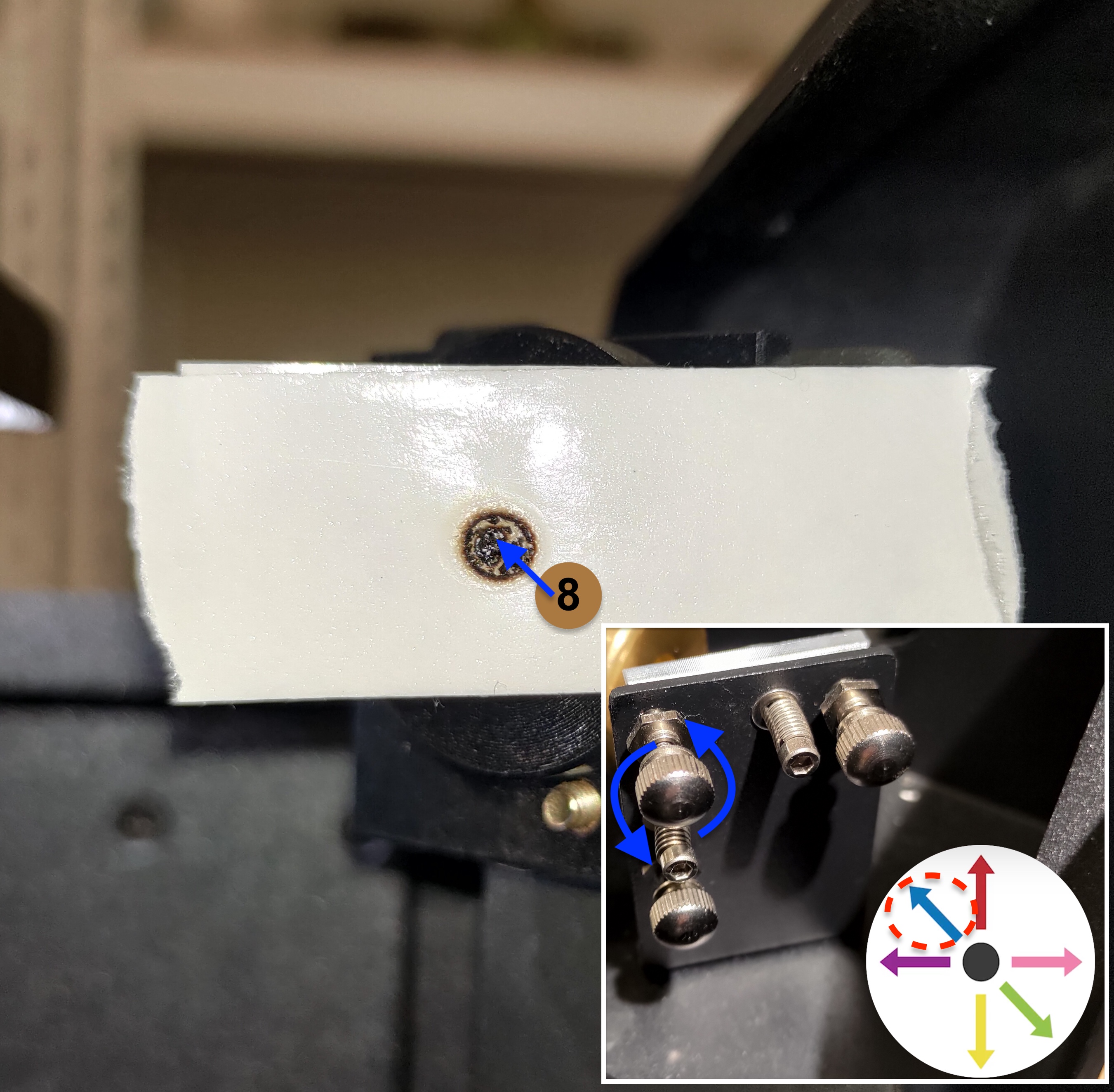

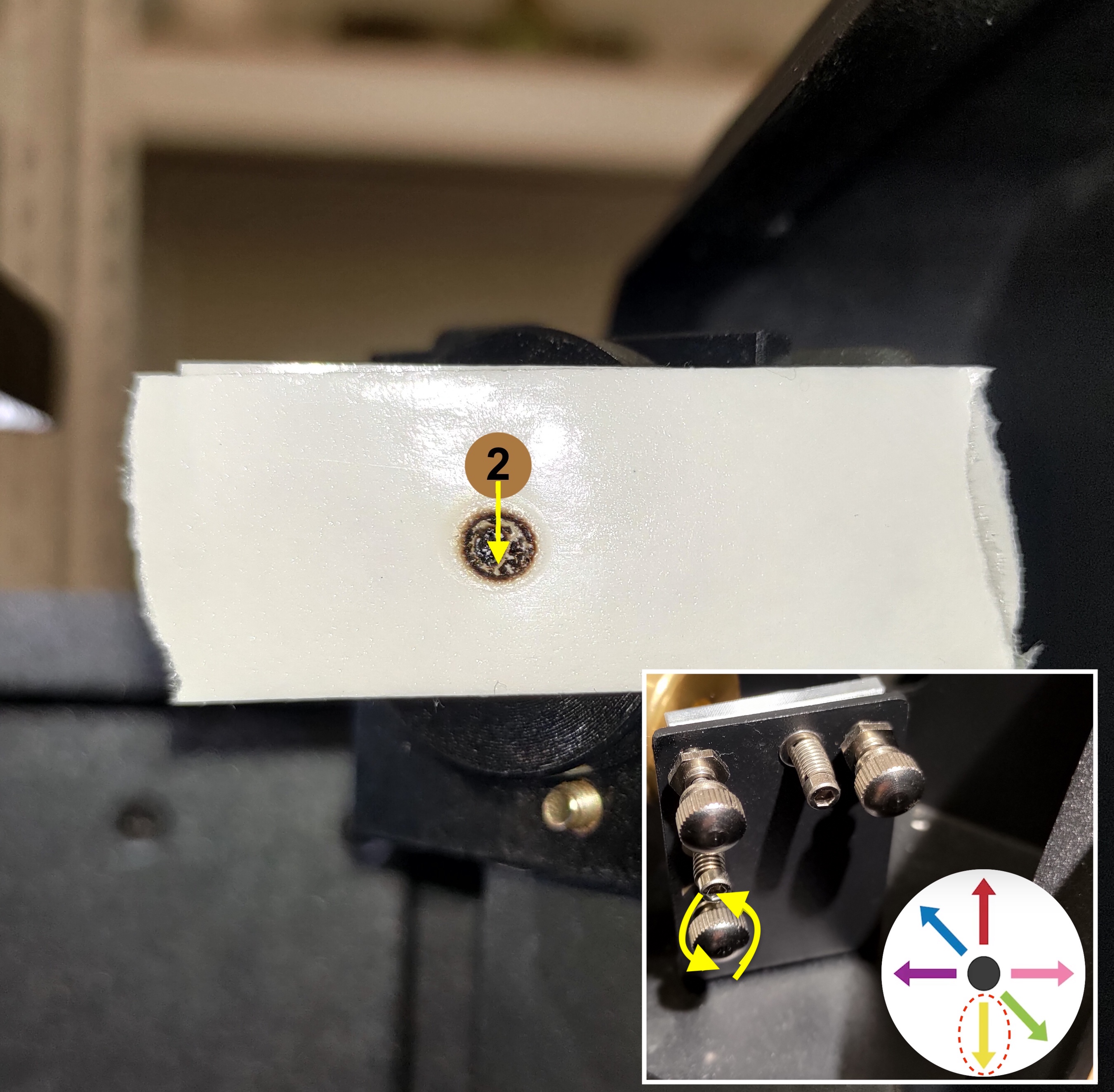

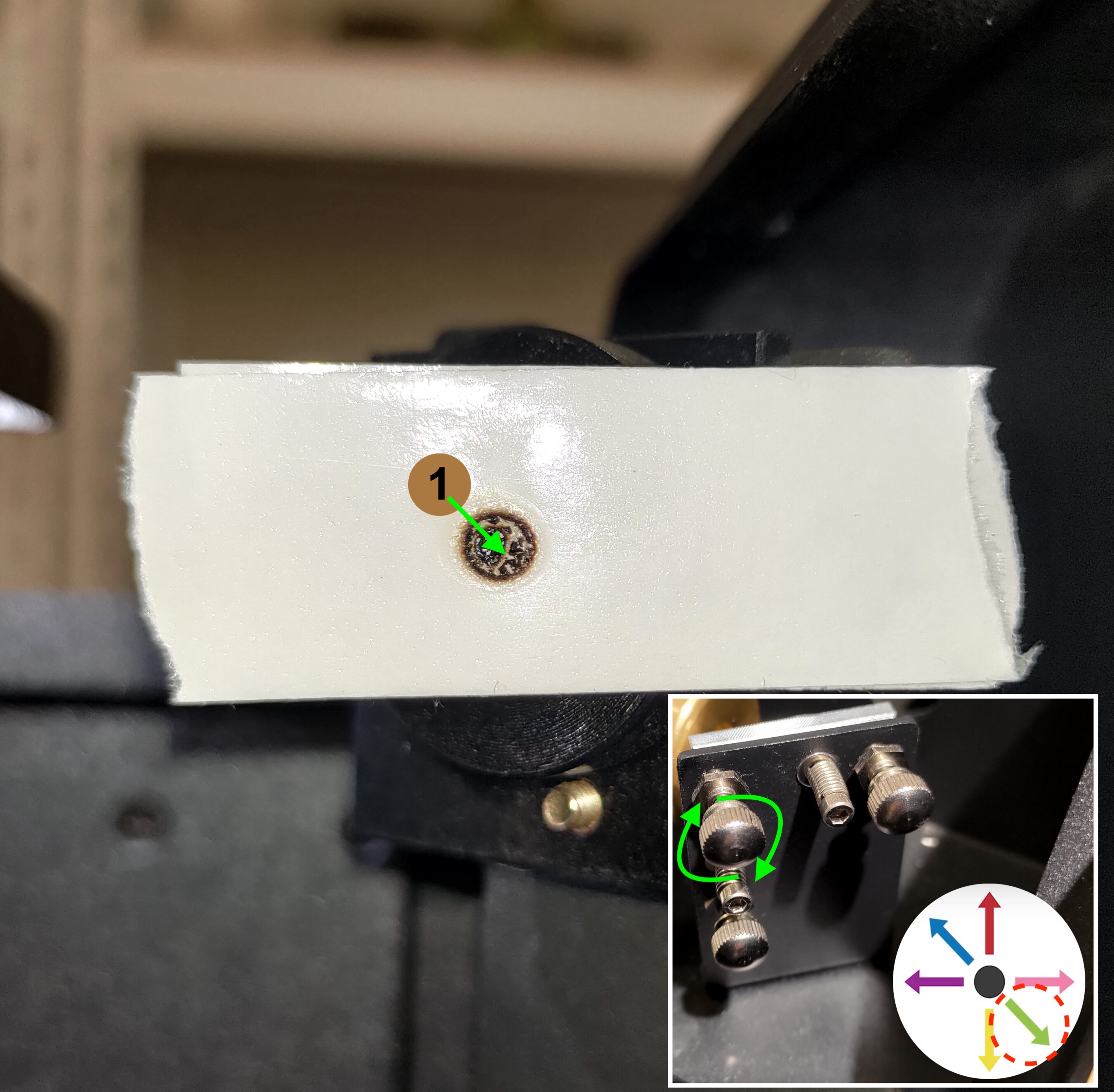

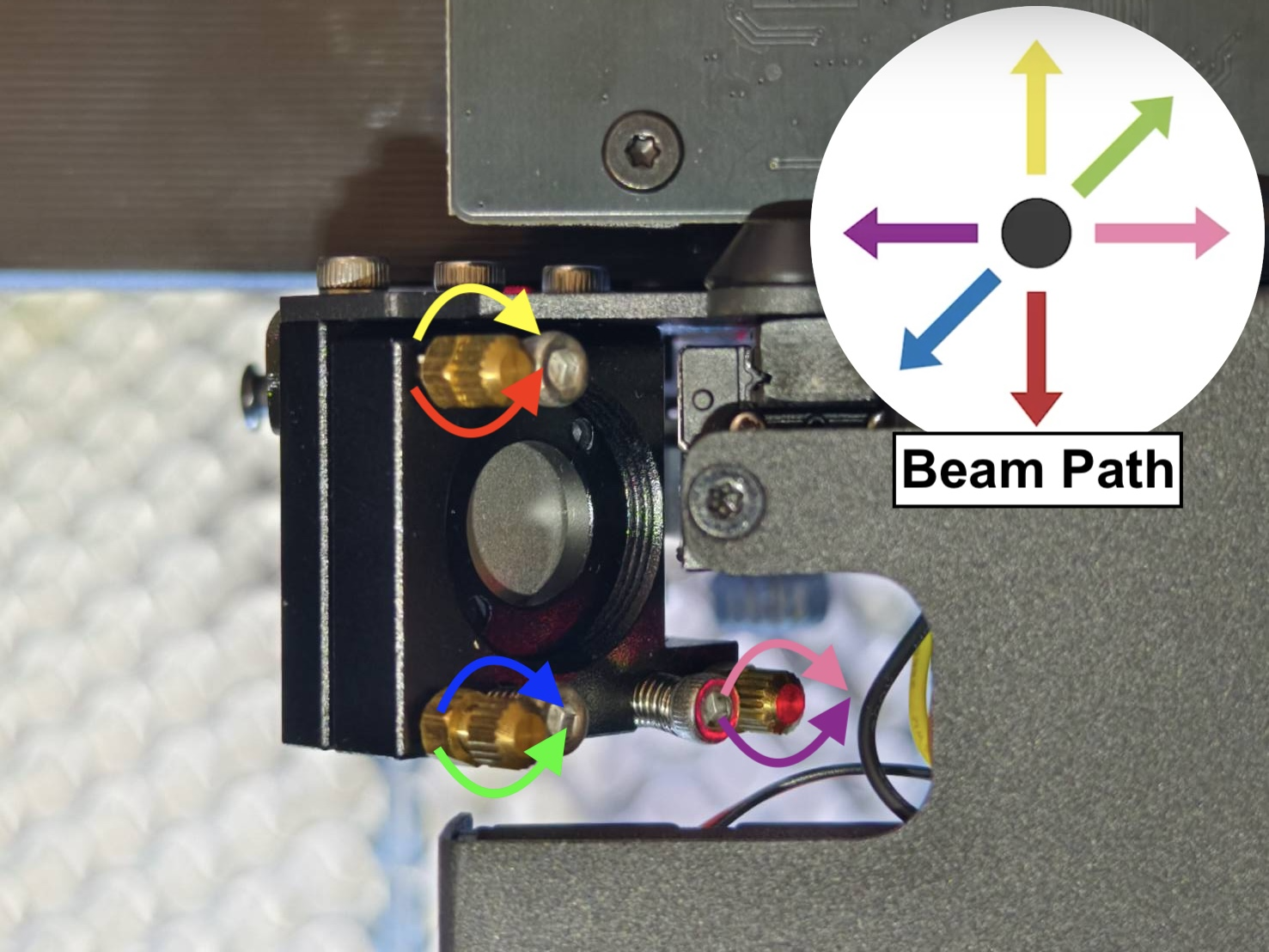

  3번 미러에는 3개의 나사가 있으며, 이를 시계 방향 또는 반시계 방향으로 회전하면 수직 빔 경로가 변경되어 테이프 위의 작은 점 위치가 바뀝니다.


• 너트를 올바르게 푸는 방법을 익혀 주십시오.
  플라이어로 나사를 고정한 다음, 양구 렌치를 반시계 방향으로 회전하여 너트를 풀어 주십시오.

시연 - 3번 미러에서 베드 중앙까지 광경로 조정

1. 노즐 끝에 새 단층 양면 테이프를 부착하십시오.
2. 레이저 헤드를 베드 중앙으로 이동합니다.
3. 도어를 닫고 1회 펄스를 발사하여 테이프에 연소 자국을 만드십시오.

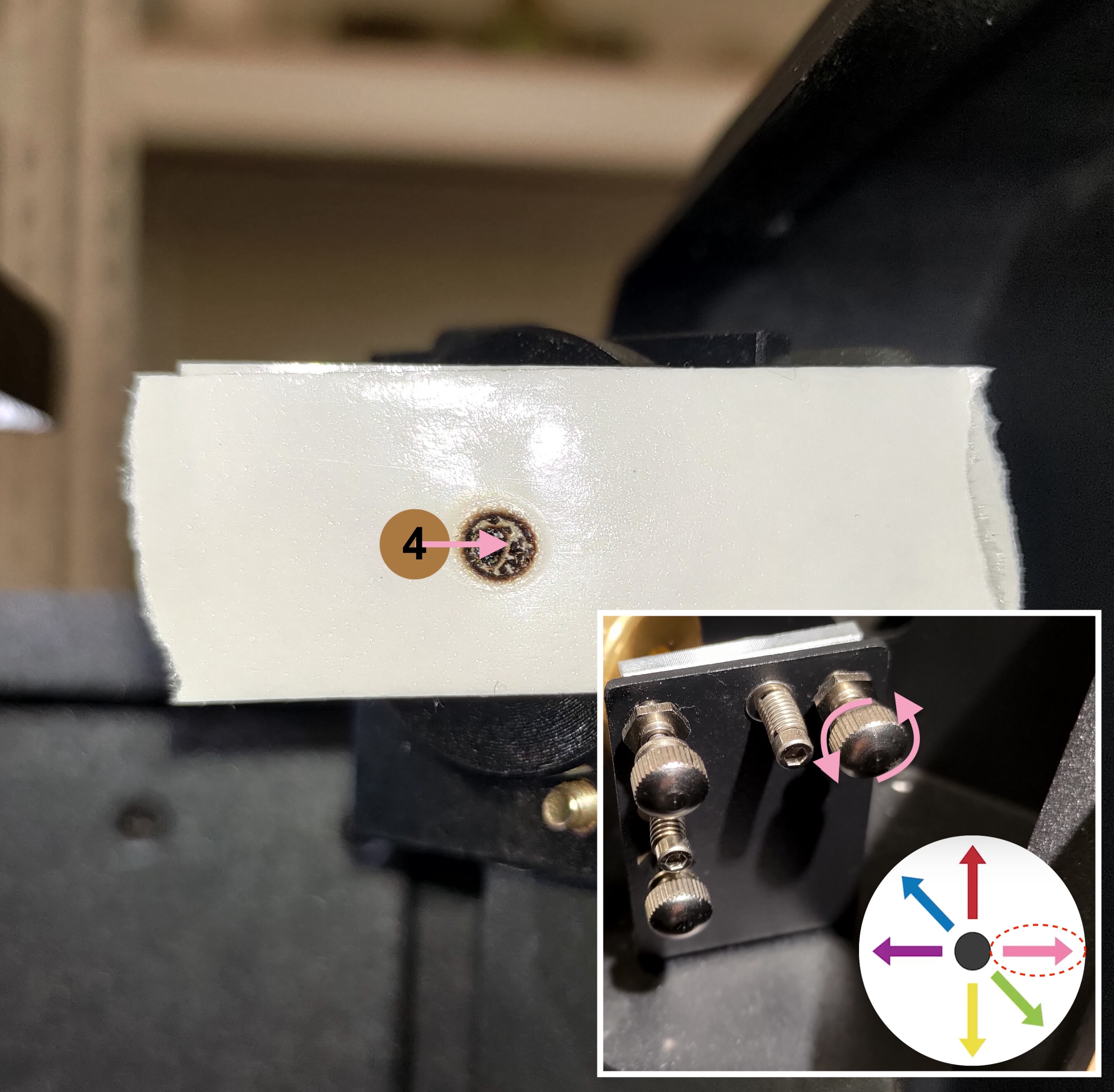

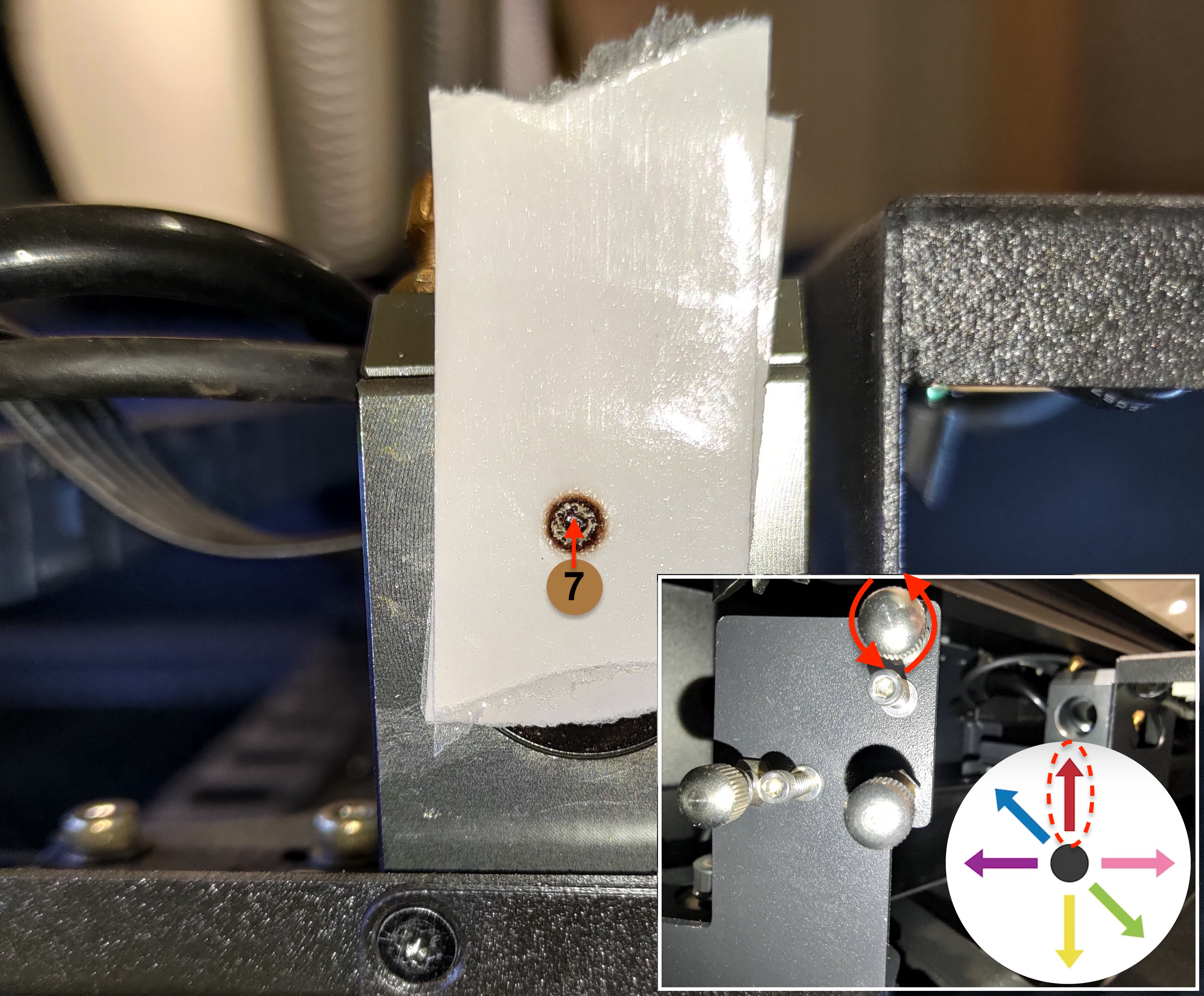

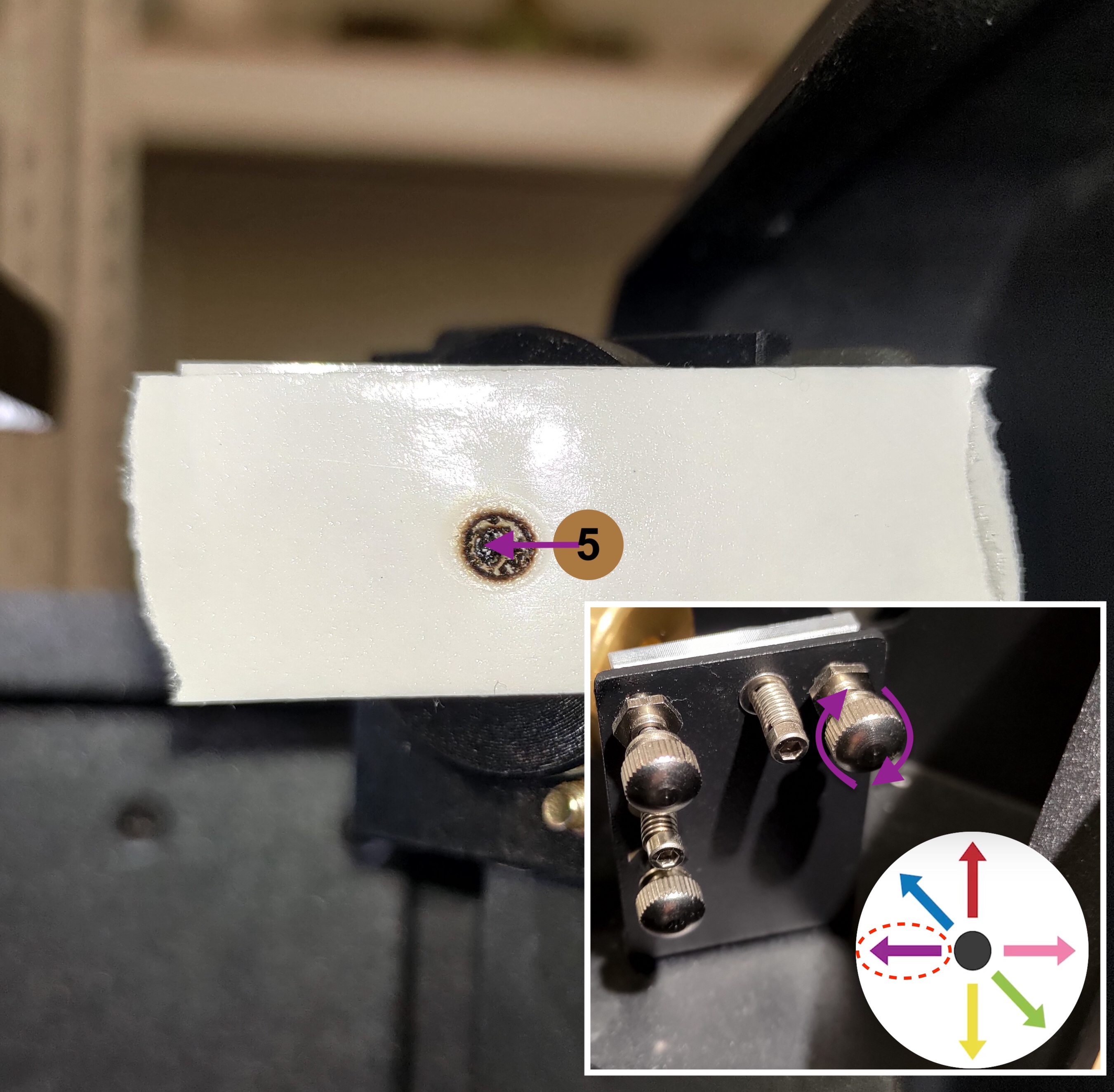

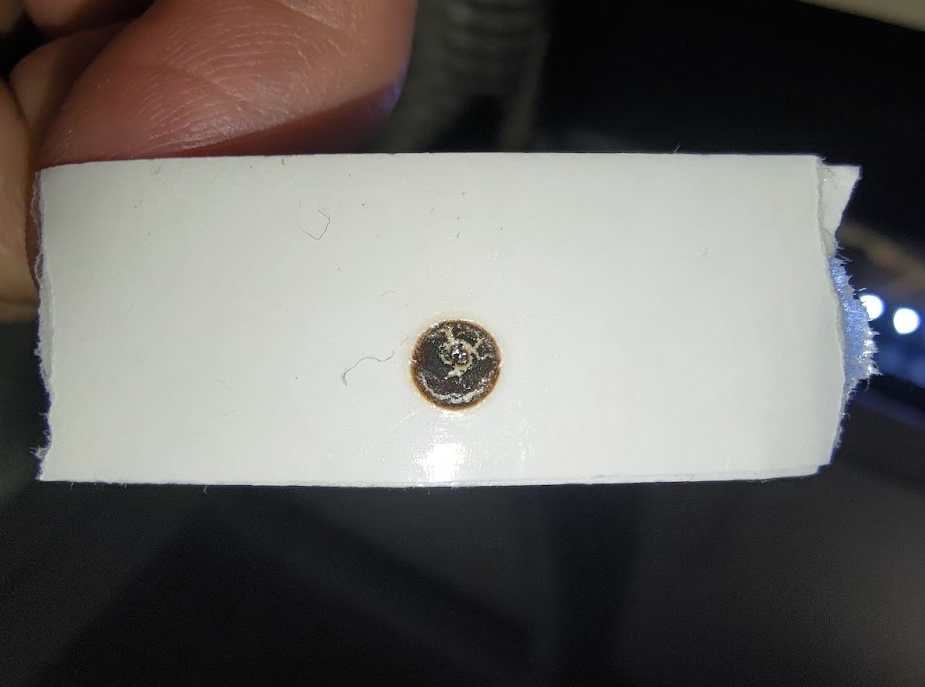

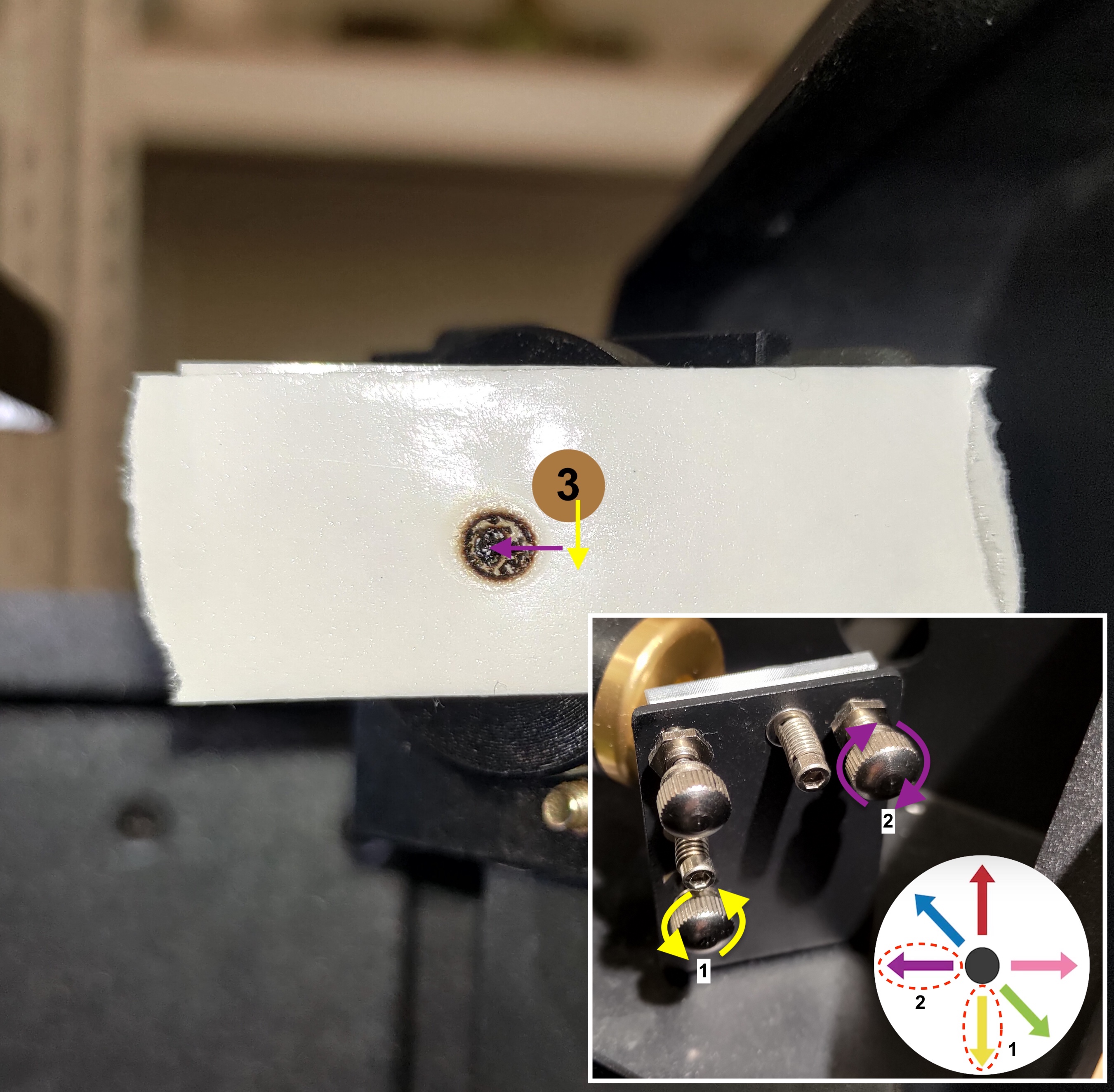

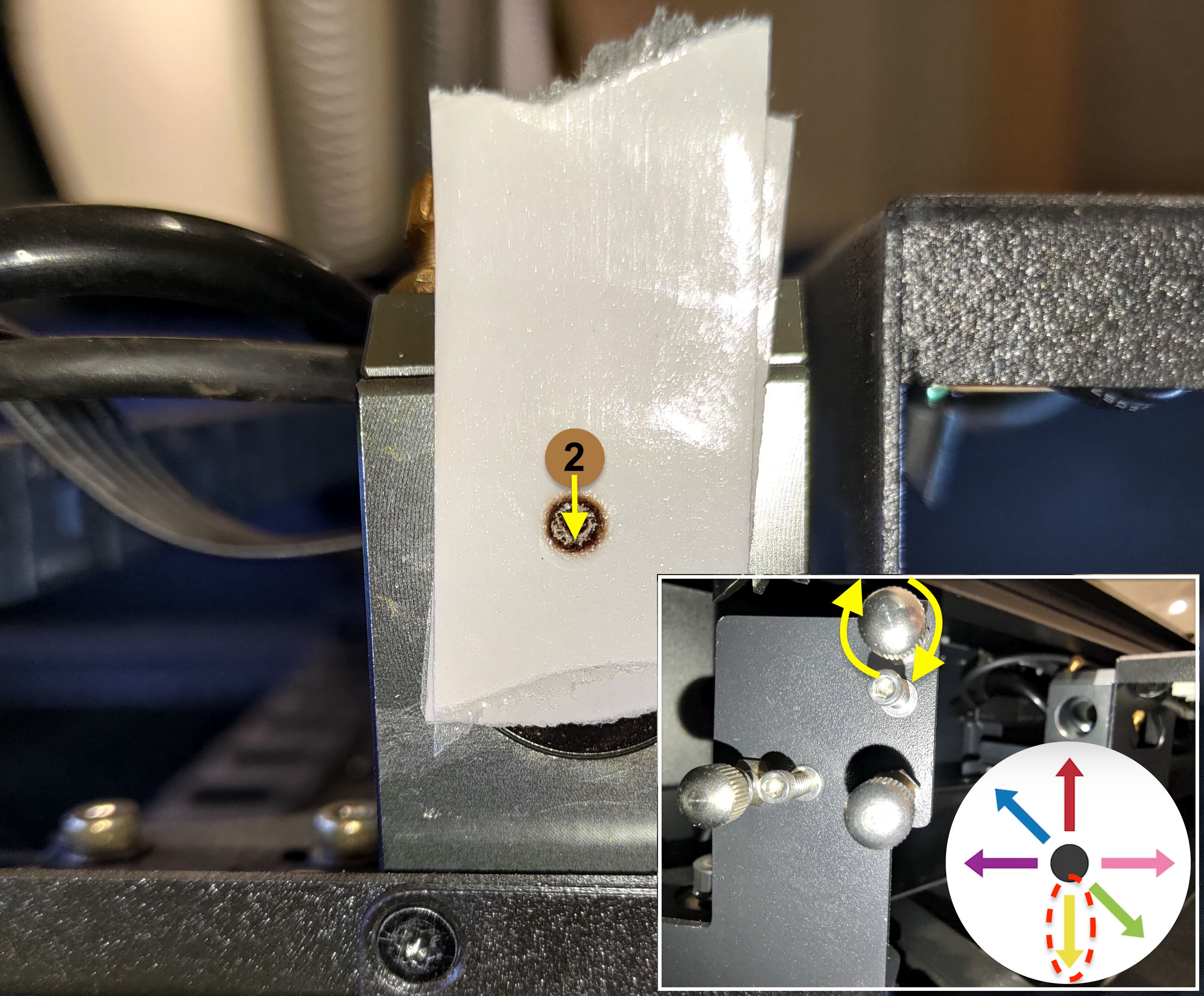

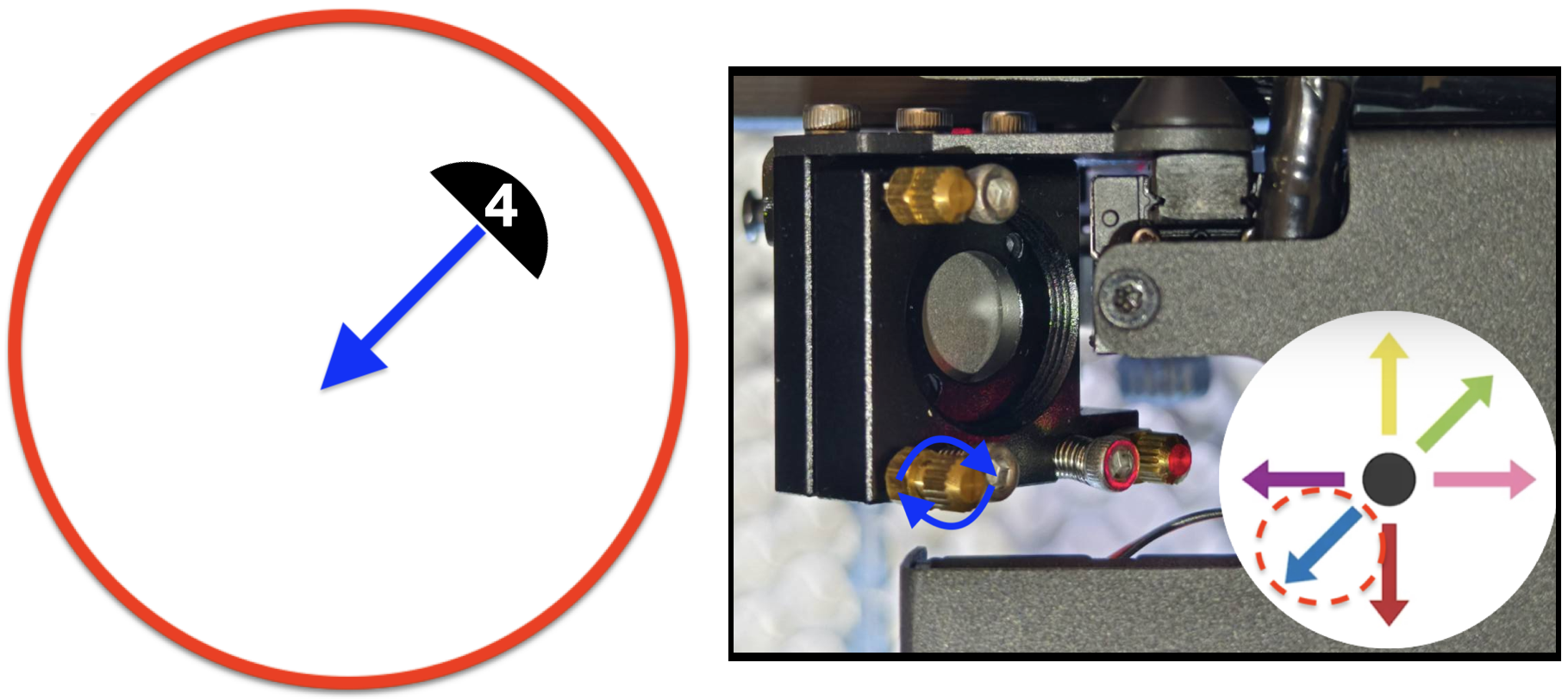

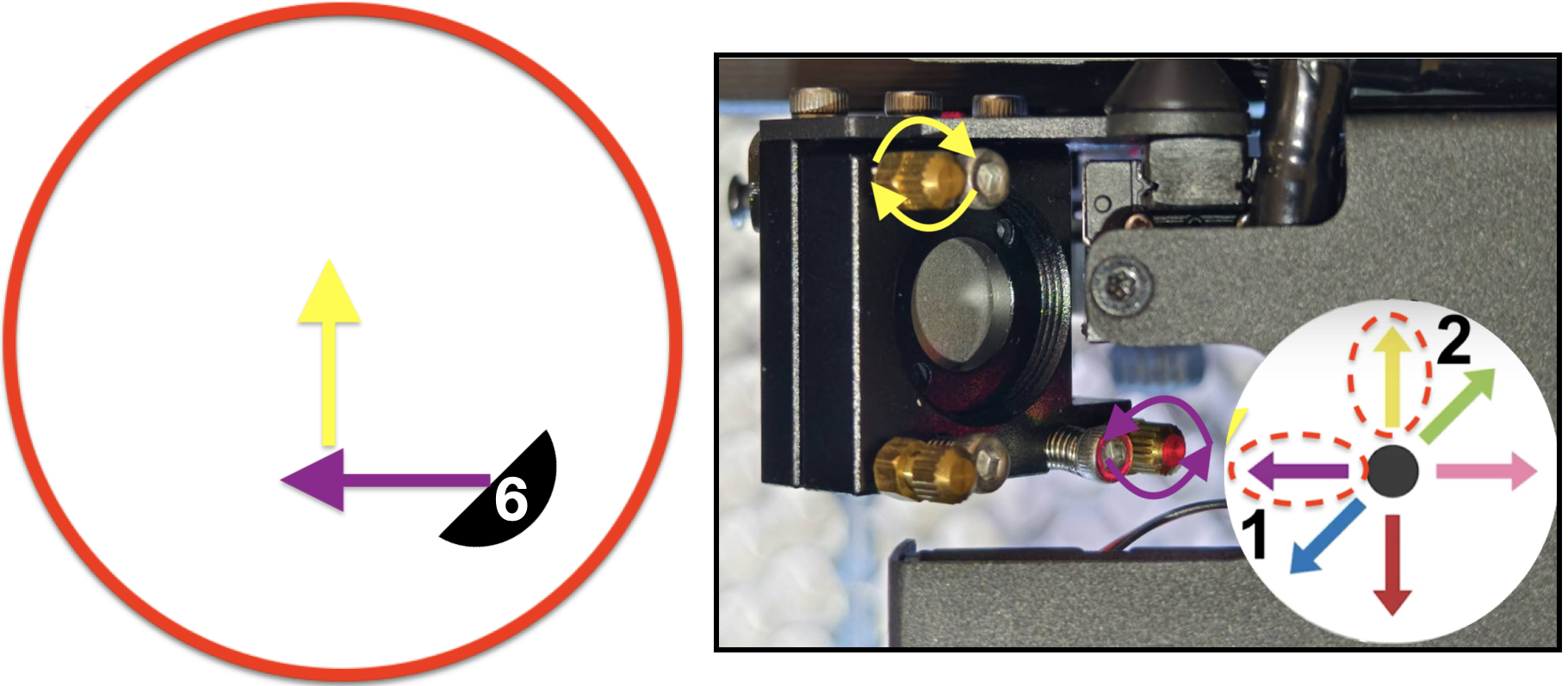

4. 테이프를 제거하고 아래 표를 참조하여 조정해야 할 나사를 확인하십시오.

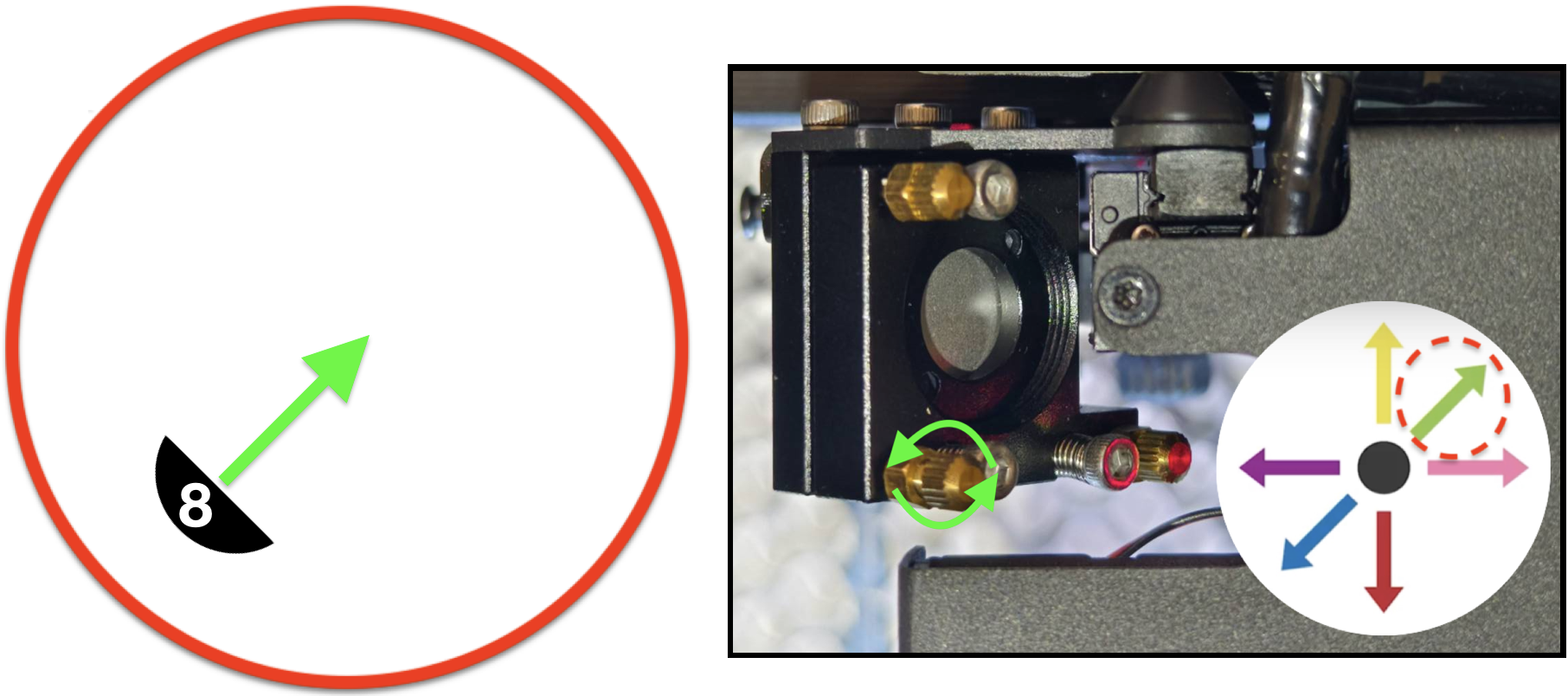

5. 나사를 조정하십시오.
6. 새 테이프 또는 기존 테이프의 다른 부분을 사용하여 노즐 끝에 부착하십시오.
7. 점이 원형이 되고 중앙에 위치할 때까지 #2 단계를 반복하십시오.

(이 영상은 FLUX 직원의 실제 작업 영상입니다. 긴 영상이므로 재생 속도를 조절할 수 있지만, 조정 방법을 이해하는 데 있어 개념과 과정이 핵심입니다. 자막을 활성화해 주십시오.

참고:

• 중앙 점과 우측 하단 점이 동시에 원형이어야 합니다.
• 중앙 점은 중앙에 위치해야 하지만, 우측 하단 점은 중앙에 위치하지 않아도 허용됩니다.
• 그렇지 않으면 광경로가 정렬되지 않은 것으로 간주됩니다.

• 이 단계를 완료한 후 다음으로 이동하십시오. 9단계

실제 단계:

1. 노즐 끝에 단층 양면 테이프를 부착합니다.
2. 레이저 헤드를 베드의 오른쪽 하단 모서리로 이동시키십시오.
3. 도어를 닫고 1회 펄스를 발사합니다.
4. 레이저 타흔의 결과가 양호한지 불량한지 육안으로 확인합니다.

양호한 예시
(원형이며 중앙에 위치)

허용 가능한 예시
((원형이지만 중앙에서 약간 벗어남)

불량 예시 (원형이 아니거나 중앙에 위치하지 않음)

• 양호 또는 허용 가능한 결과 >> 1단계0

• 불량 결과 >> 9단계.1

• 타는 자국이 전혀 없는 경우 >> 9단계.1

• 이 단계에서는 3번 미러의 나사를 조정하여 수직 광경로 를 3번 미러에서 베드까지 정렬하는 방법을 설명합니다.
  3번 미러에는 3개의 나사가 있으며, 이를 시계 방향 또는 반시계 방향으로 회전하면 수직 빔 경로가 변경되어 테이프 위의 작은 점 위치가 바뀝니다.


시연 - 3번 미러에서 베드 중앙까지 광경로 조정

1. 노즐 끝에 새 단층 양면 테이프를 부착하십시오.
2. 레이저 헤드를 베드의 오른쪽 하단 모서리로 이동시키십시오.
3. 도어를 닫고 1회 펄스를 발사하여 테이프에 연소 자국을 만드십시오.

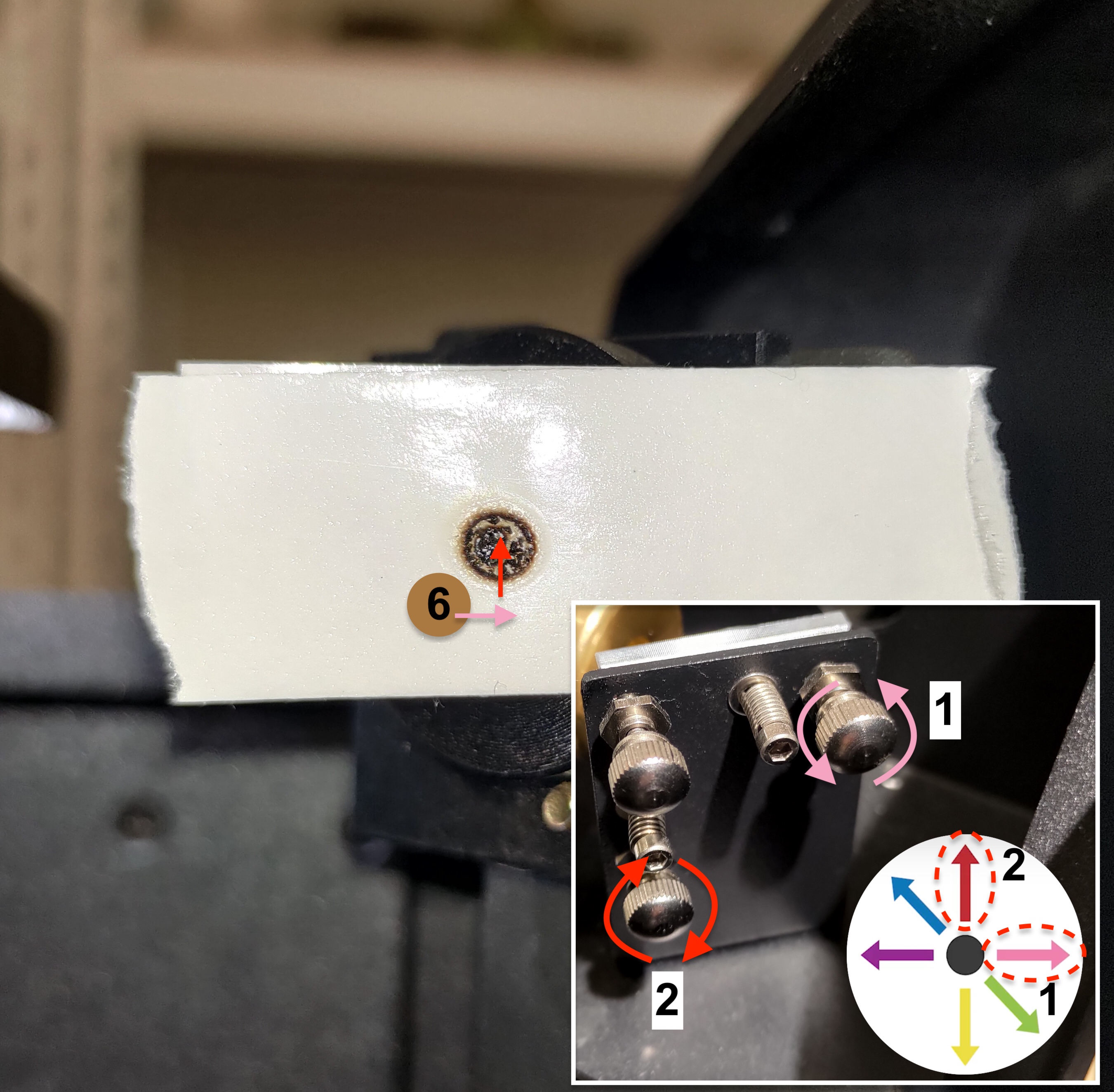

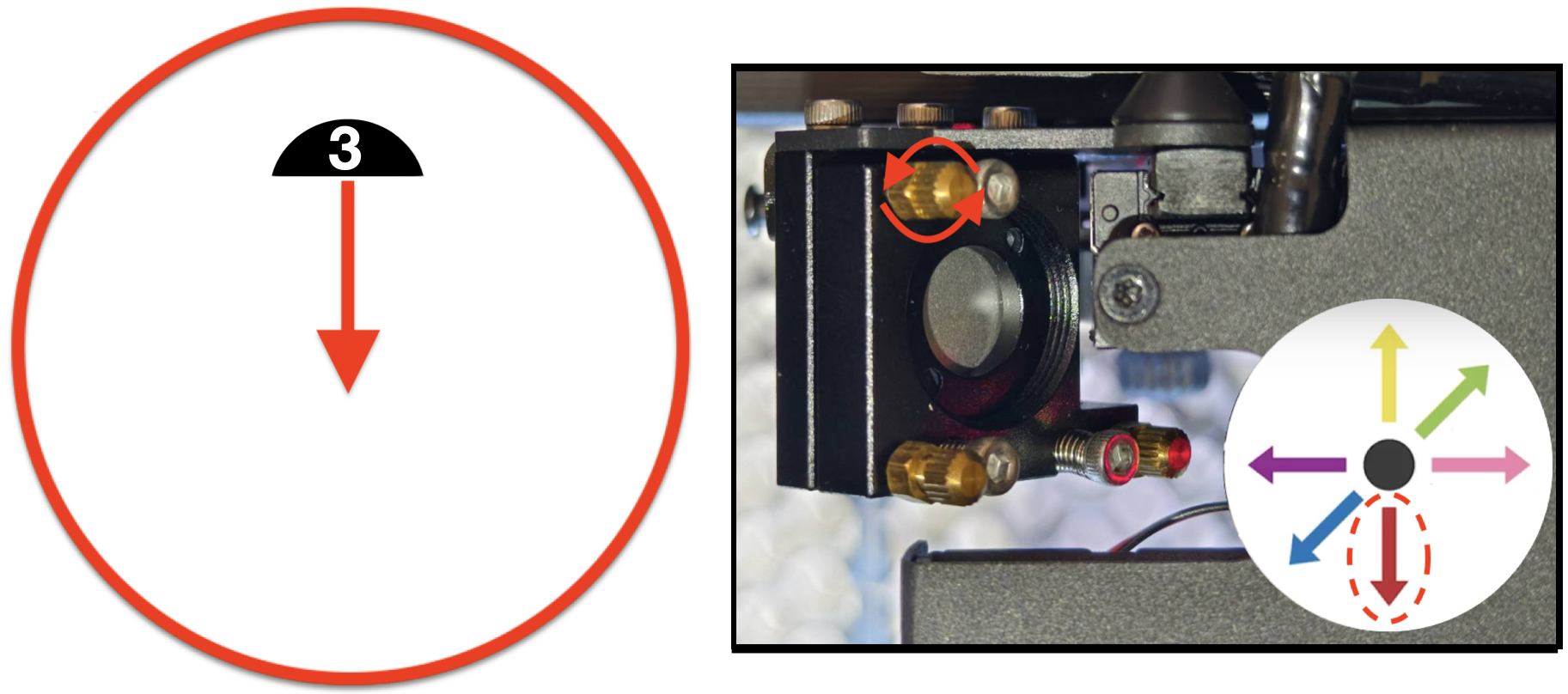

4. 테이프를 제거하고 아래 표를 참조하여 조정해야 할 나사를 확인하십시오.
5. 나사를 조정하십시오.
6. 새 테이프 또는 기존 테이프의 다른 부분을 사용하여 노즐 끝에 부착하십시오.
7. 점이 원형이 되고 중앙에 위치할 때까지 #2 단계를 반복하십시오.
8. 중앙 점을 다시 확인하십시오.

(이 영상은 FLUX 직원의 실제 작업 영상입니다. 긴 영상이므로 재생 속도를 조절할 수 있지만, 조정 방법을 이해하는 데 있어 개념과 과정이 핵심입니다. 자막을 활성화하십시오.)

참고:

• 중앙 점과 우측 하단 점이 동시에 원형이어야 합니다.
• 중앙 점은 중앙에 위치해야 하지만, 우측 하단 점은 중앙에 위치하지 않아도 허용됩니다.
• 그렇지 않으면 광경로가 정렬되지 않은 것으로 간주됩니다.

참고:

• 중앙 점과 우측 하단 점이 동시에 원형이어야 합니다.
• 중앙 점은 중앙에 위치해야 하지만, 우측 하단 점은 중앙에 위치하지 않아도 허용됩니다.
• 그렇지 않으면 광경로가 정렬되지 않은 것으로 간주됩니다.

• 이 단계를 완료한 후 11단계
