소개

FLUX beamo II를 안전하게 운용하려면 교육을 받은 레이저 안전 관리자(LSO)가 필요합니다. FLUX는 레이저 전문가와 협력하여 본 FLUX beamo II LSO 교육 자료를 설계하였으며, 이를 통해 LSO로서의 책임을 준수하고 FLUX beamo II를 안전하게 운용할 수 있도록 지원합니다.

첫 번째 문서인 FLUX beamo II LSO 교육은 세 부분으로 구성되어 있습니다:

첫 번째 섹션인 "FLUX beamo II 안전 운용"에서는 안전한 운용을 위한 절차를 설명합니다.
두 번째 섹션인 "레이저 안전 관리자 책임"에서는 FLUX beamo II의 레이저 안전 관리자로서의 역할을 설명합니다.
세 번째 섹션인 "레이저 및 레이저 안전에 관하여"에서는 레이저와 레이저 안전에 관한 일반 정보 및 레이저 관련 규정을 설명합니다.

두 번째 문서인 "FLUX beamo II 레이저 안전 프로그램"은 FLUX beamo II의 LSO로서 채택할 수 있는 레이저 안전 프로그램 문서입니다.

세 번째 문서인 "FLUX beamo II 레이저 표준 운용 절차"는 FLUX beamo II 레이저 안전 프로그램의 일부로 채택할 수 있는 SOP 문서입니다.

네 번째 문서인 "경고 표지판"은 FLUX beamo II를 Class 1 조건에서 운용하지 않기로 결정한 경우, SOP에 명시된 준수 조치로 사용할 수 있는 표지판입니다.

FLUX beamo II 안전 운용:

Class 1 조건

FLUX beamo II는 Class 4 레이저입니다. 그러나 특정 안전 조치를 통해 레이저 주변에 "Class 1 조건"을 조성할 수 있습니다. Class 1 조건이란 정상 운용 중에 유해한 방사선 수준을 발생시킬 수 없는 조건을 의미합니다.

즉, 아래에 설명된 대로 beamo II 확장 베이스를 비관통 조립 방식으로 사용하는 경우, 보안경, 표지판, 경고등과 같은 추가 보호 조치가 필요하지 않습니다.

그러나 Class 1 조건에서도 FLUX beamo II를 사용하는 모든 사용자는 사용 설명서와 FLUX 앱의 모든 지침을 읽고 준수해야 합니다.

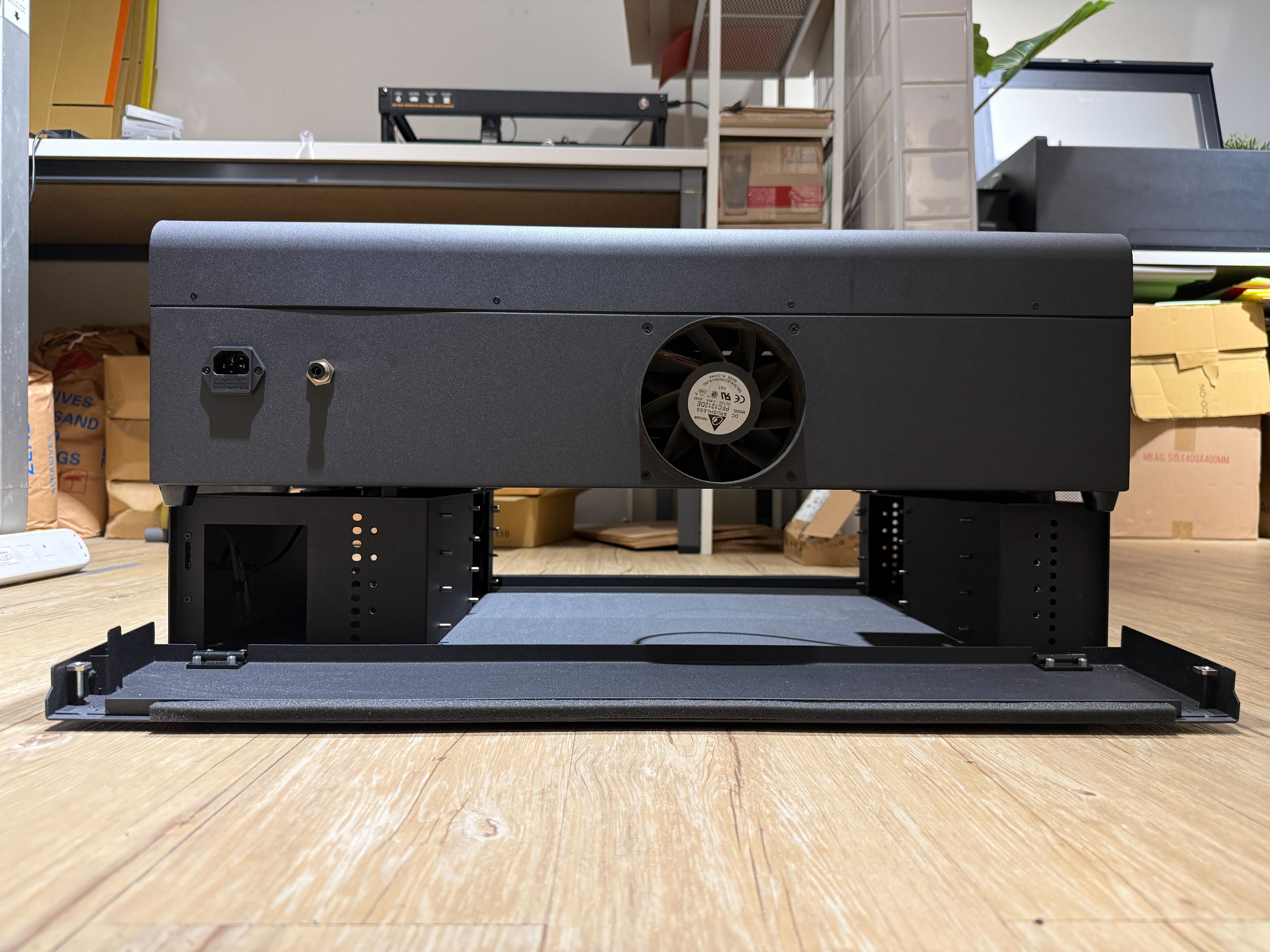

beamo II 확장 베이스 비관통 조립

beamo II 확장 베이스 비관통 조립은 FLUX beamo II에서 사용할 수 있습니다.

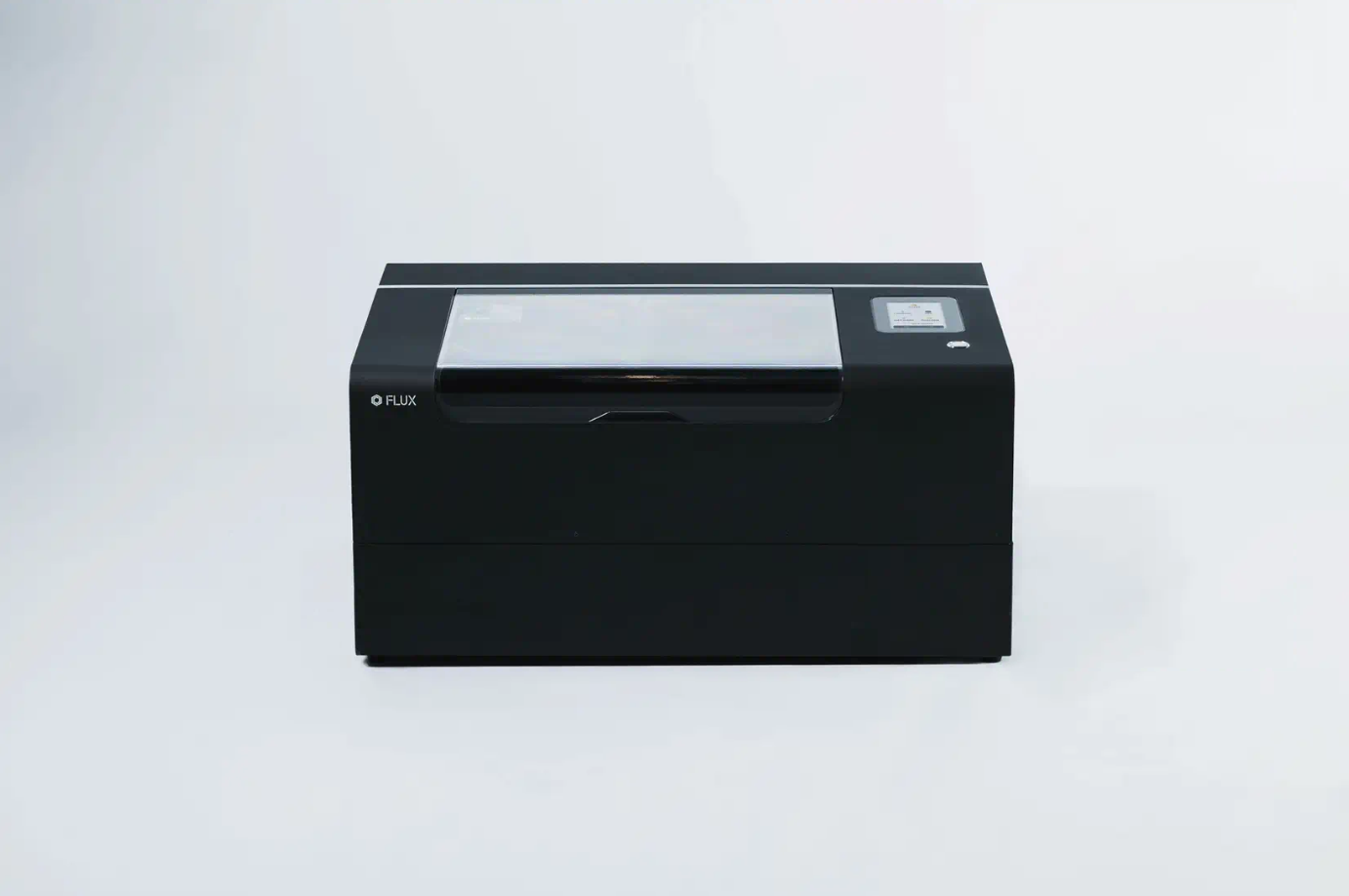

비관통 조립 방식에서는 베이스의 전면 및 후면 커버가 설치되어 관통 개구부의 빔 차단 장치 역할을 합니다.

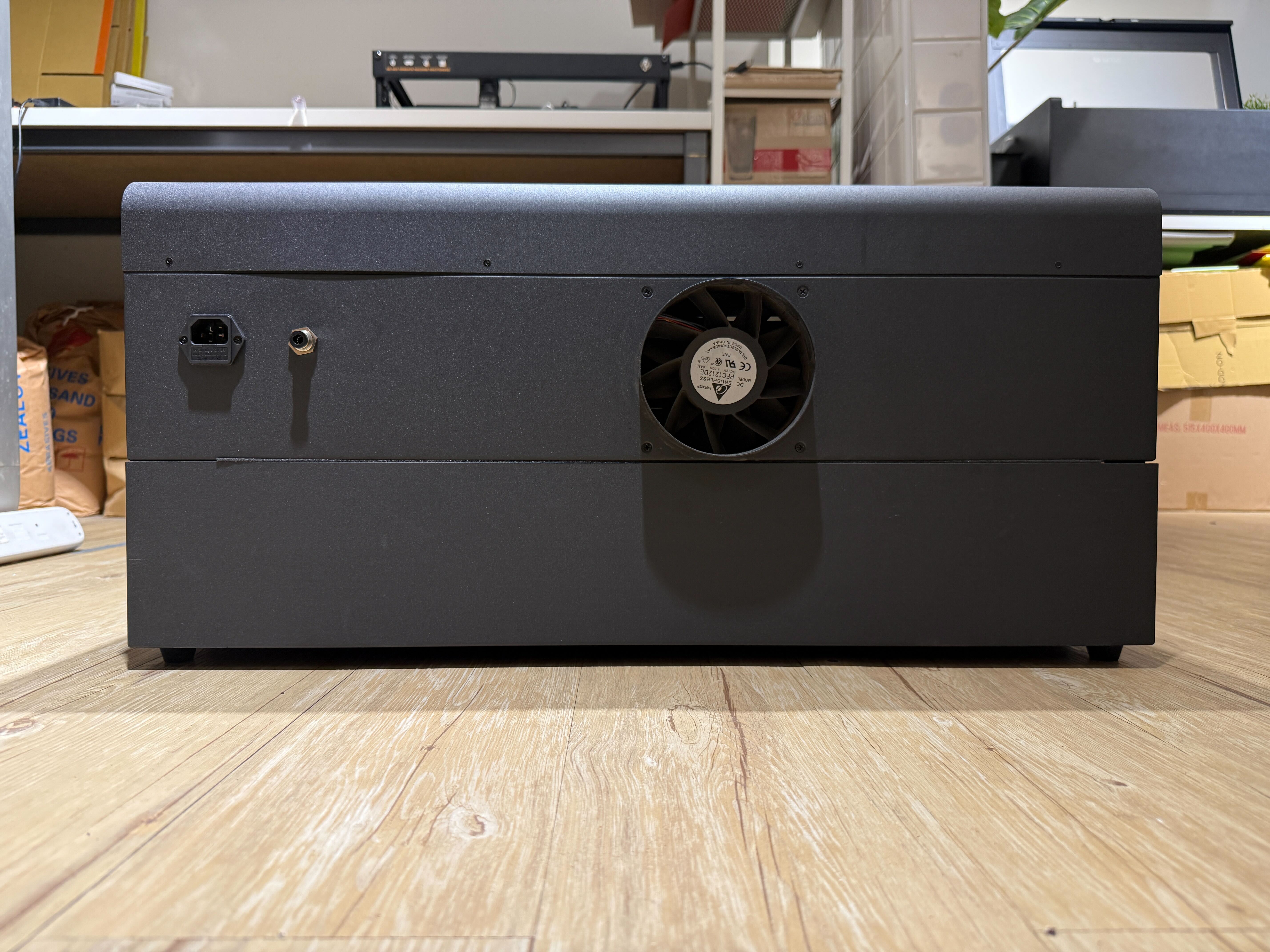

FLUX beamo II의 관통 기능을 사용하지 않을 때는 전면 및 후면 커버로 닫을 수 있습니다. 아래 사진을 참조하십시오.

beamo II 확장 베이스가 비관통 조립 방식으로 설치되고, 설명서 및 FLUX 소프트웨어 Beam Studio의 모든 지침을 준수하면 Class 1 조건이 충족되며, 설명서 및 FLUX 소프트웨어 Beam Studio 준수 외에 추가적인 레이저 안전 조치는 필요하지 않습니다.

Class 1 조건 외 운용

FLUX beamo II가 Class 1 조건에서 작동하지 않는 경우, 안전한 작동을 보장하는 것은 사용자의 책임입니다. 제공된 SOP는 Class 4 조건에서의 안전한 작동을 허용하지 않으므로, LSO가 이를 허용하는 SOP를 작성해야 합니다. 궁극적으로 LSO는 해당 내용을 정의하고, SOP를 통해 이를 설명 및 시행할 책임이 있으며, 레이저 작업자는 규정 준수와 안전한 작동을 보장할 책임이 있습니다. Class 4 SOP의 주요 요소는 다음과 같습니다:

적절한 보안경
보안경이 없는 경우, FLUX에서 별도로 구매할 수 있습니다. 자세한 내용은 다음으로 문의하십시오. support@flux.com, 방문: FLUX 웹 스토어, 또는 방문: FLUX 고객 지원 센터.

표지판
적절한 레이저 안전 표지판을 출입구에 설치하여 내부의 위험 요소를 알립니다. FLUX에서 제공하는 샘플 표지판은 아래와 같습니다.

조명 및 시각적 표시

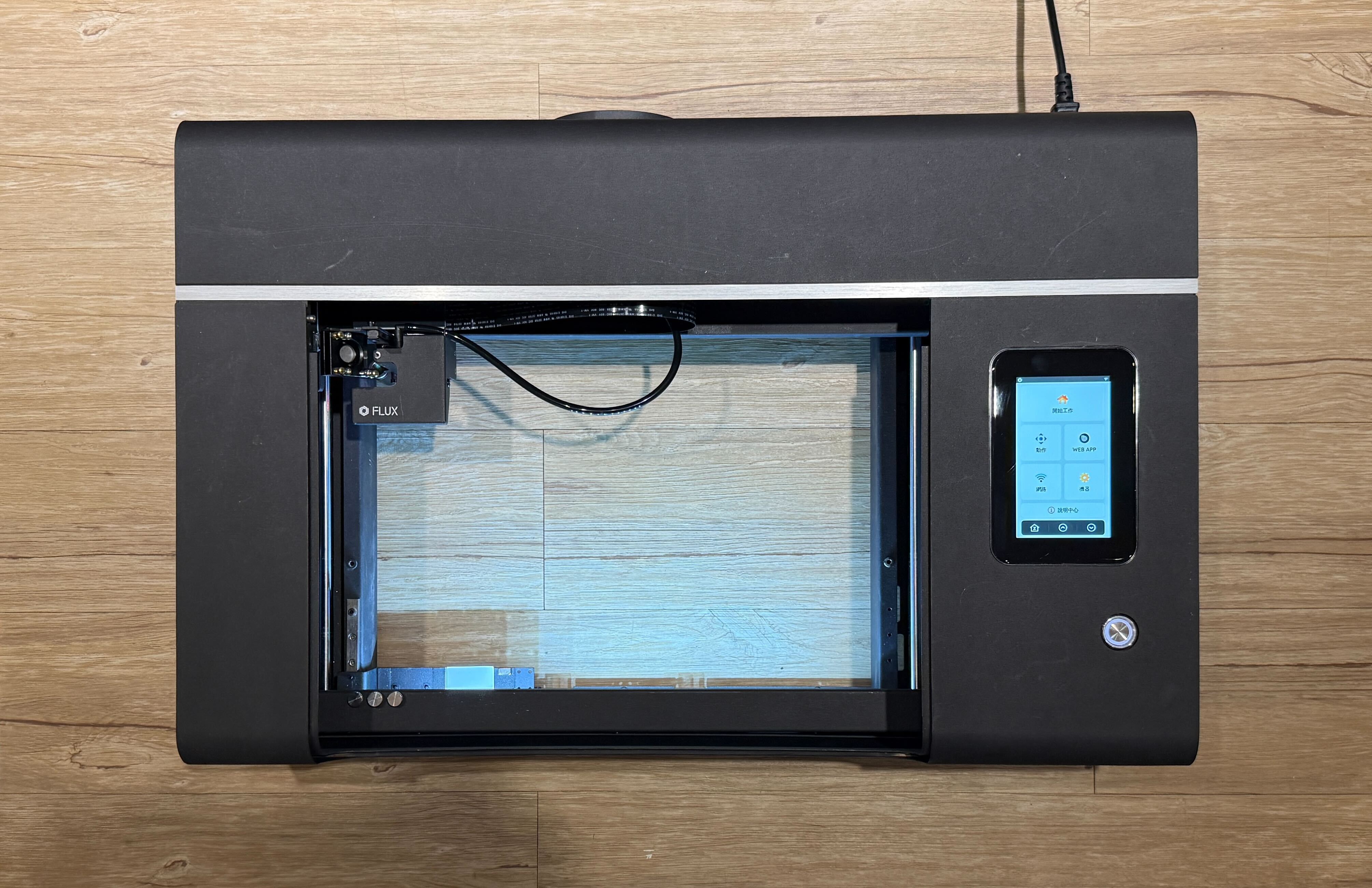

기기 전면에 내장된 LED 조명은 기기가 켜지면 점등되며, 내장된 컬러 터치스크린은 기기의 상태를 표시합니다. 이를 통해 레이저가 사용 중인지, 오류가 발생했는지, 또는 꺼져 있는지를 확인할 수 있습니다.

레이저 인터록

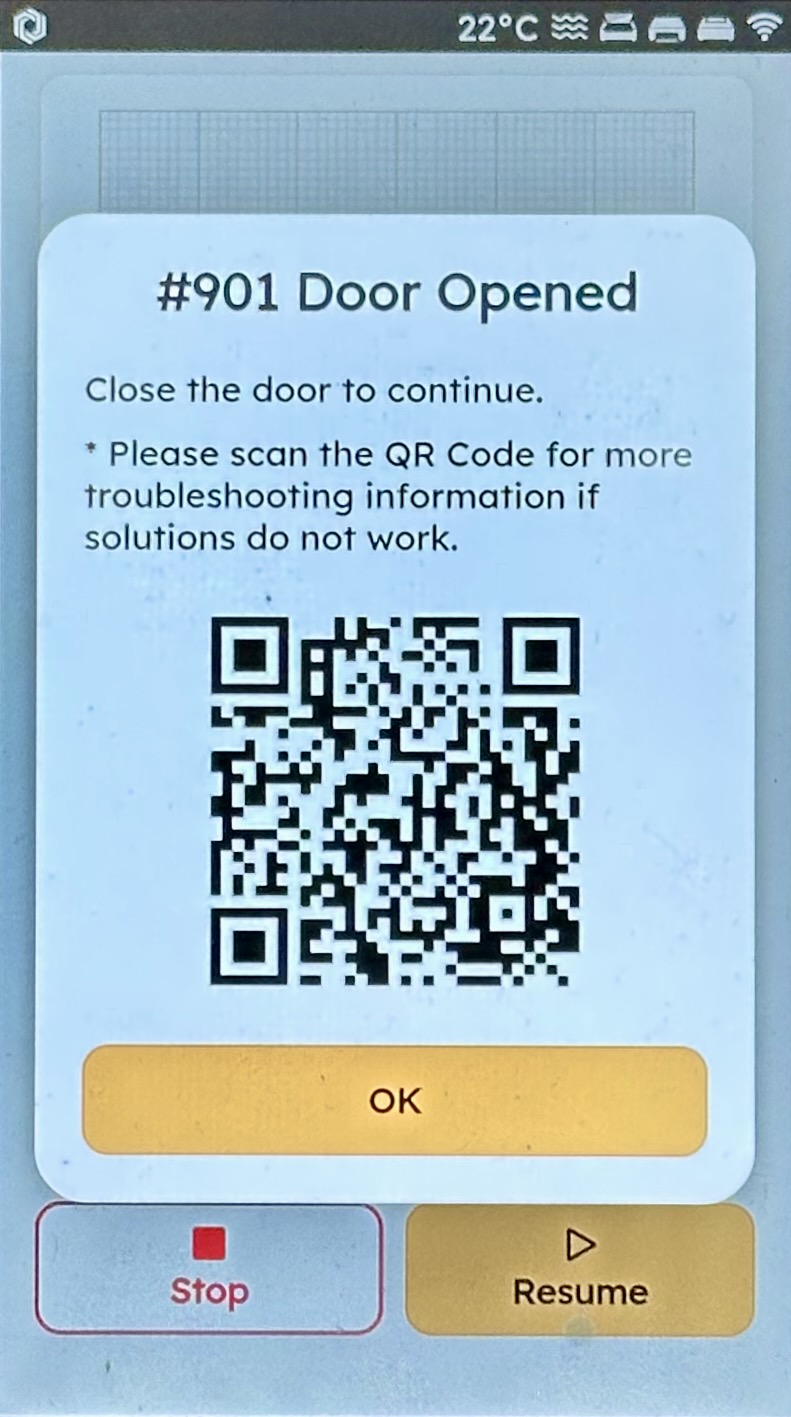

- 내장된 물리적 도어 센서가 도어의 열림 또는 닫힘 상태를 감지합니다. 기기는 도어가 완전히 닫힌 경우에만 작동하며, 도어가 열리면 레이저가 출력되지 않습니다. 레이저 작업 중 도어가 열리면 기기가 즉시 작동을 멈추고, 화면에 오류 메시지가 표시되어 사용자에게 도어를 닫고 계속할 것을 알립니다.

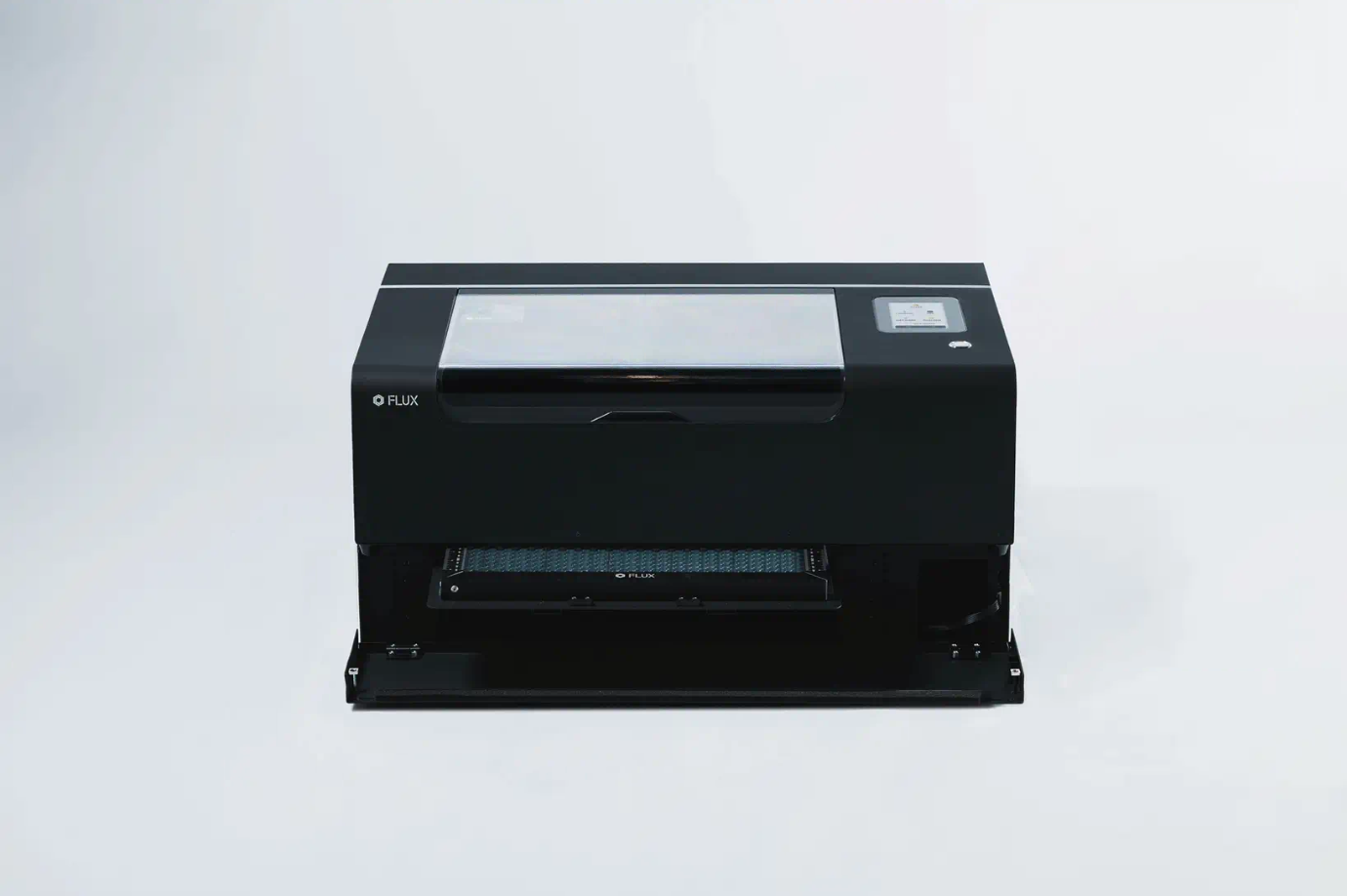

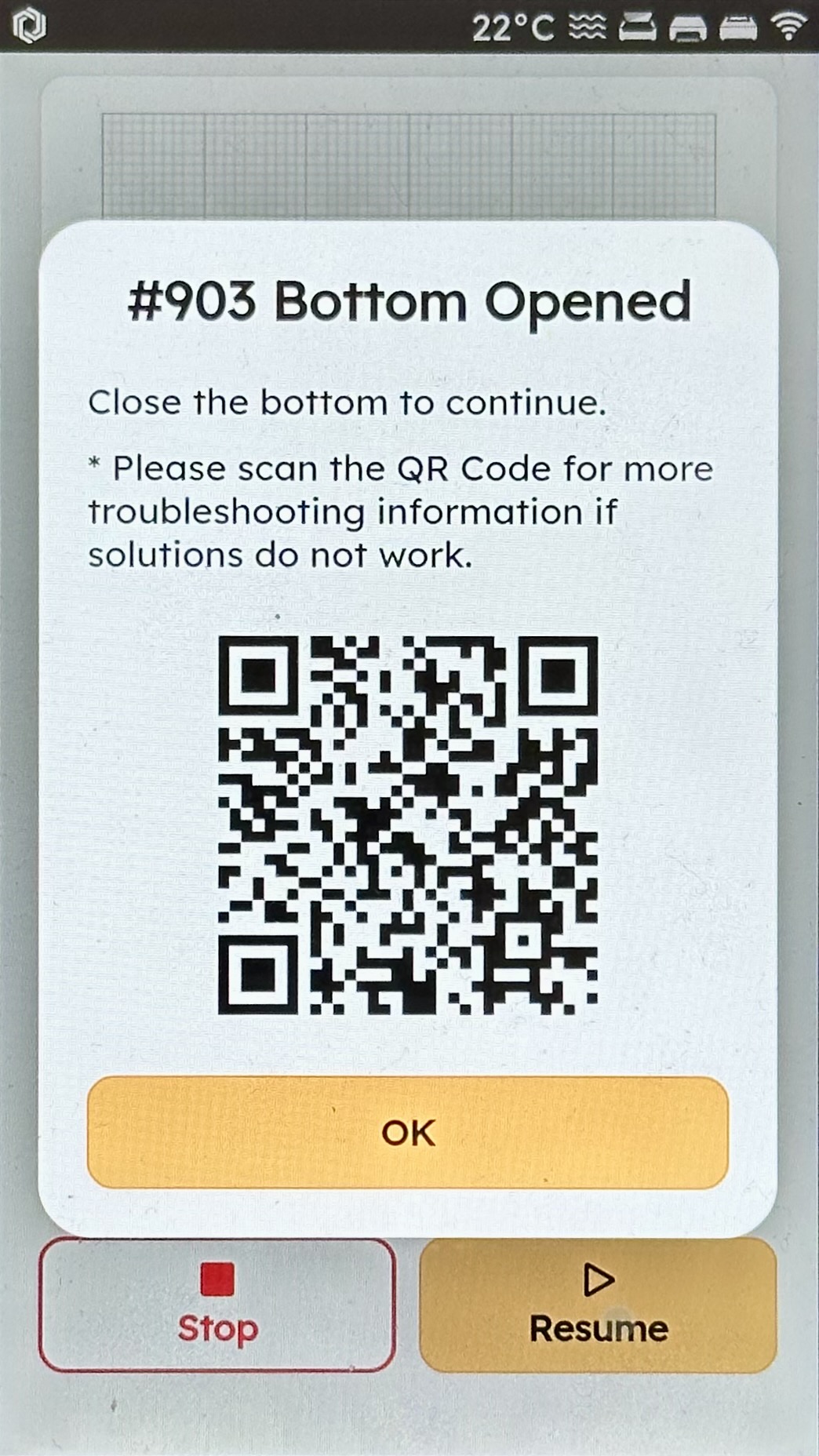

- 기기 하단에 내장된 또 다른 센서는 확장 베이스 또는 기기의 기본 하판이 올바르게 설치되었는지 감지합니다. 둘 중 하나가 올바르게 설치되지 않으면 기기가 작동하지 않습니다.

레이저 안전 책임자(LSO) 책임:

LSO와 레이저 안전 프로그램

ANSI Z136.1은 FLUX beamo II와 같은 Class 4 레이저의 위험을 최소화하기 위한 안전 프로그램 지침을 제시합니다. 주요 안전 책임은 레이저 안전 책임자(LSO)로 지정된 사람에게 있습니다. 이 문서는 하나 이상의 FLUX beamo II 장치에 대해 LSO 역할을 수행하는 데 도움을 주기 위해 작성되었습니다. 다른 레이저에 대한 LSO 역할 수행을 위한 정보는 제공하지 않습니다.

LSO는 레이저의 등급을 확인합니다. LSO는 레이저의 세부 사항을 고려하여 위험 수준을 결정하고, 추가 인터록, 교육, 보안경 등 어떤 제어 조치를 사용해야 하는지 결정하는 표준 작업 절차(SOP)를 수립합니다.

LSO는 다른 레이저 사용자를 지원하고 교육하며, 안전 규정 준수를 보장하고, 잠재적 위험 요소를 분석하며, 안전 장비를 제공하고, (미국의 경우) CDRH, OSHA 및 주 규정을 포함한 모든 규정 준수를 보장하며, 레이저가 안전하게 사용되고 있는지 감사할 책임이 있습니다.

이러한 책임 외에도 LSO는 표지판, 라벨, 보호 장비, 시설, 장비 및 모든 수정 사항을 권장하고 승인하며, 기록을 유지하고, 레이저 시스템 작동을 승인하며, 사고 발생 시 조사를 수행해야 합니다. LSO는 레이저를 안전하게 작동할 수 있는지 여부와 방법을 결정하는 최종 책임자입니다.

표준 작업 절차

위험 분석을 기반으로 LSO는 위험을 최소화하기 위해 필요한 제어 조치를 설명하는 표준 작업 절차(SOP)를 수립해야 합니다. FLUX는 FLUX beamo II 레이저 안전 프로그램에 사용하거나 적용할 수 있는 샘플 SOP(아래 제공)도 작성했습니다.

레이저 및 레이저 안전에 관하여:

레이저의 특성

레이저는 여러 면에서 기존 광원과 구별되는 독특한 유형의 광원입니다. 대부분의 빛은 다양한 방향으로 방사되는 여러 색상으로 구성됩니다. 그러나 레이저 광선은 세 가지 주요 측면에서 다릅니다:

단색광
레이저 광선은 단색광으로, 단일 파장 또는 색상으로 구성됩니다. FLUX beamo II 30W CO2 레이저 커터의 경우, 레이저는 10,600 나노미터의 파장에서 작동하며, 이는 적외선 스펙트럼에 해당하여 육안으로는 보이지 않습니다.
지향성 광선
레이저 광선은 지향성이 높아 최소한의 발산으로 직선으로 이동할 수 있습니다. 이러한 특성으로 인해 정밀한 절단 및 각인이 가능하며, beamo II는 장거리에서도 높은 정확도를 달성할 수 있습니다.
결맞음 광선
레이저 광선은 결맞음(coherent) 특성을 가지며, 이는 파동이 동기화되고 정렬되어 있음을 의미합니다. 이러한 결맞음 특성 덕분에 빔이 집중된 상태를 유지하며, 7mm 아크릴 또는 5mm 목재와 같은 재료를 절단하는 등 높은 정밀도가 요구되는 작업에서 미세한 점으로 초점을 맞출 수 있습니다.

레이저 배경

최초로 제작된 레이저는 스트로브 라이트와 루비 결정을 사용했습니다. 스트로브 라이트의 에너지가 루비 결정 내에서 증폭되어 694나노미터 파장의 비이온화 전자기 복사를 방출하도록 자극했습니다. "LASER"라는 용어는 이 획기적인 실험에서 유래했으며, 다음을 의미합니다. 유도 방출에 의한 광 증폭(Light Amplification through Stimulated Emission of Radiation).

초기에 이러한 레이저는 활성 구성 요소가 고체 결정이었기 때문에 "고체 레이저"로 알려졌습니다. 고체 레이저 개발 이후 기체 레이저가 등장했습니다. 이는 네온 사인과 유사하며, 전기가 튜브 내의 기체를 여기시켜 발광하게 합니다. 빛을 증폭하도록 특별히 조정된 거울이 레이저 빔을 튜브 밖으로 유도합니다. FLUX beamo II 30W CO2 레이저 커터는 기체 레이저, 특히 이산화탄소(CO2) 레이저를 사용합니다. 이 유형의 레이저는 10,600나노미터 파장의 적외선 스펙트럼에서 작동하며, 높은 출력과 정밀도로 인해 재료 절단 및 각인에 이상적입니다.

최근에는 다이오드 레이저가 개발되었습니다. 다이오드 레이저는 마이크로칩이나 LED와 유사하게 제작된 소형 장치로, 전기 에너지를 레이저 광선으로 직접 변환합니다. 이러한 레이저는 레이저 포인터와 같은 일상용품에서 흔히 볼 수 있습니다. 다이오드 레이저는 매우 다용도이지만, FLUX beamo II는 목재, 아크릴, 가죽 및 기타 재료 가공과 같은 고강도 작업에 최적의 성능을 보장하기 위해 강력한 CO2 레이저만을 절단 및 각인 용도로 사용합니다.

측정 단위

레이저의 효과를 설명하는 데 네 가지 측정 단위가 사용됩니다.

줄(Joule)은 에너지를 측정합니다. 1그램의 물에 1줄의 에너지가 흡수될 때까지 빛을 비추면, 물의 온도가 약 섭씨 0.25도 상승합니다.

와트(Watt)는 전력을 측정합니다. 1와트의 조명을 1초 동안 켜면, 그 시간 동안 1줄의 에너지를 방출합니다.

제곱센티미터당 줄(Joules per square centimeter)은 복사 노출량을 측정합니다. 1와트의 빛을 종이의 1제곱센티미터에 집중시켜 1초 동안 비추면, 1줄의 에너지가 종이 전체에 퍼지면서 물처럼 약간 가열됩니다. 그러나 1/100 크기로 집중시키면 종이가 그을려 갈색으로 변할 수 있습니다.

마지막으로, 제곱센티미터당 와트(watts per square centimeter)는 복사 조도를 측정합니다. 1와트의 빛을 종이에 계속 비추면 에너지가 줄 단위로 계속 축적됩니다. 1제곱센티미터에 집중되면 천천히 따뜻해집니다. 1/100 크기로 집중되면 종이에 불이 붙을 수 있습니다.

레이저 빔 위험성

레이저 빔은 레이저 에너지가 눈과 피부를 손상시킬 수 있으므로 위험할 수 있습니다. FLUX beamo II의 주 적외선 레이저가 조직에 닿으면 조직이 가열됩니다. 이로 인해 눈과 피부 모두 손상될 수 있습니다. 레이저 출력이 높을수록, 더 집중될수록, 한 곳에 오래 머무를수록 위험이 높아지므로 안전성 평가 시 이러한 모든 요소를 고려합니다.

레이저 빔은 세 가지 방식으로 사람에게 닿을 수 있습니다. 첫째, 레이저가 사람을 직접 향할 수 있습니다. 둘째, '정반사'의 경우 레이저가 사람을 향해 반사될 수 있습니다. 셋째, '난반사'의 경우 레이저가 거울이 아닌 표면에 닿아 빛이 모든 방향으로 산란됩니다. 난반사에서 나오는 빛은 산란되므로 직접광이나 반사광만큼 위험하지 않지만, 여전히 손상을 일으킬 수 있는 충분한 강도가 있을 수 있습니다.

신체의 어느 부위든 레이저 빔에 의해 손상될 수 있지만, 눈은 특히 민감하고 취약합니다. CO2 레이저에서 나오는 빔과 같은 원적외선은 눈 앞쪽의 각막에서 흡수되므로, 다른 많은 레이저와 달리 망막 위험은 없습니다.

레이저 위험 등급

레이저는 정상 작동 중 노출될 수 있는 방사선 수준에 따라 분류됩니다.

Class 1 레이저는 정상 작동 중 부상을 유발할 수 없습니다. Class 1M 레이저는 확대 광학 장치를 사용하지 않는 한 동일합니다. 비관통형 어셈블리가 장착된 FLUX beamo II는 Class 1 레이저입니다.

Class 2 레이저는 0.25초 미만에서 부상을 유발할 수 없습니다. Class 2M 레이저는 확대 광학 장치를 사용하지 않는 한 동일합니다.

Class 3R 레이저는 빔이 눈으로 직접 조사될 경우 다소 위험합니다. Class 3B 레이저는 빔이 눈으로 직접 조사될 경우 위험하지만, 빔이 산란된 경우에는 일반적으로 눈에 위험하지 않습니다.

Class 4 레이저는 직접 노출 및 산란 노출 모두에서 눈과 피부에 위험합니다. 관통형 어셈블리가 장착된 FLUX beamo II는 Class 4 레이저입니다.

레이저 규정

미국에서 FLUX와 같은 레이저 제조업체는 의료기기 및 방사선보건센터(CDRH)의 규제를 받으며, 연방법인 21 CFR 1040.10 및 1040.11을 준수해야 합니다. 미국을 제외한 많은 국가에서는 레이저 제조업체와 사용자 모두 IEC60825를 준수해야 합니다.

ANSI Z136.1은 레이저를 안전하게 사용하는 방법을 설명하는 자율 표준입니다. OSHA(사업장에 적용되지만 개인 주택에는 적용되지 않는 미국 연방법)는 ANSI 표준에 명시된 것과 같은 안전 프로그램을 요구합니다.

CDRH는 Class 4 레이저 장치가 정의된 안전 기능 세트를 갖추도록 요구합니다.

FLUX beamo II의 케이스는 과도한 레이저 방사선에 대한 접근을 차단하고 보호 하우징 역할을 합니다. 안전 인터록은 덮개가 열릴 경우 레이저를 비활성화합니다.

FLUX Software Beam Studio 계정의 비밀번호와 터치 스크린의 선택적 비밀번호 설정은 무단 레이저 작동을 방지하는 FLUX beamo II의 마스터 키 제어 역할을 합니다.

FLUX beamo II의 컬러 터치 스크린은 방출 표시기 역할을 하며, 정확한 기기 상태를 표시하고 레이저 광선의 존재 여부를 나타냅니다.

제어 장치는 레이저 노출 보호 없이도 조작할 수 있는 위치에 배치되어 있으며, 모든 관찰 광학 장치는 노출을 Class 1 수준으로 제한합니다.

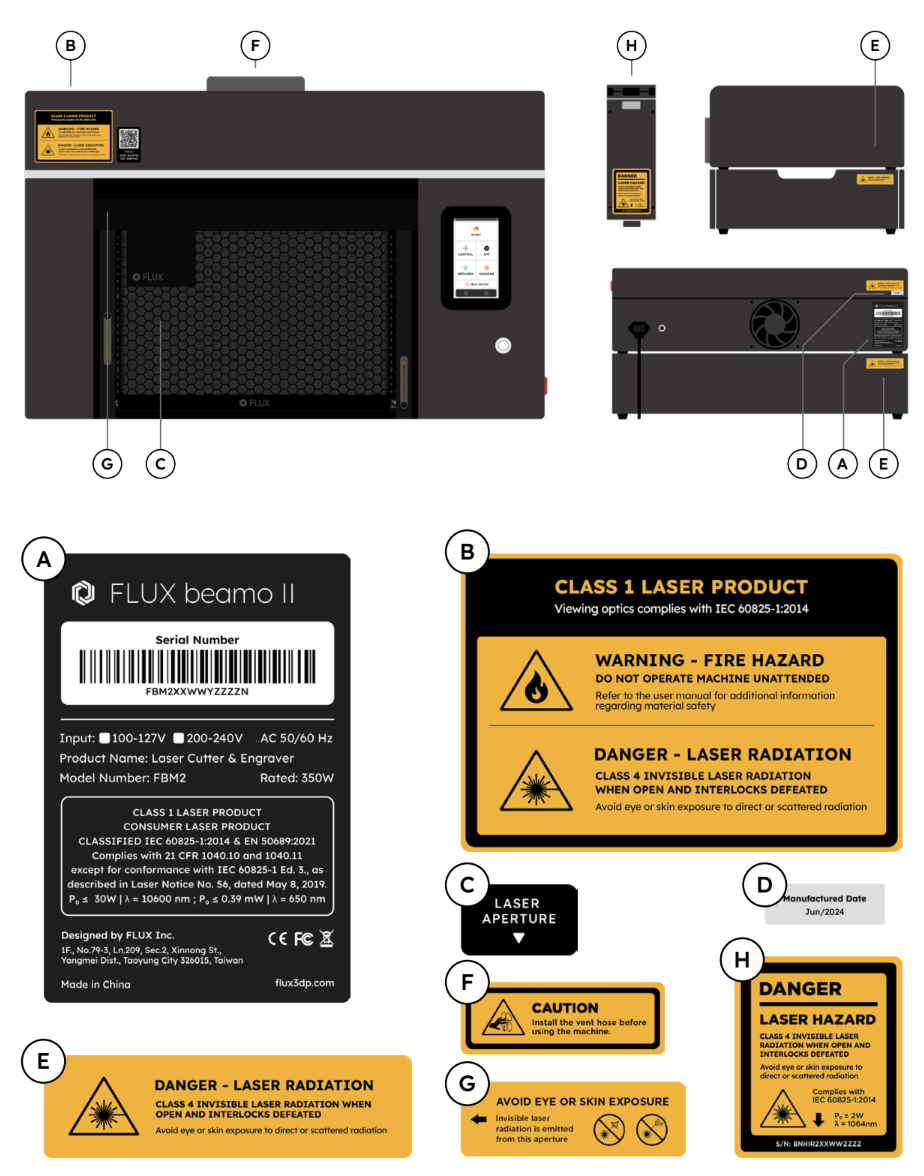

또한 미국 및 특정 국제법에서 요구하는 특정 라벨이 기기에 부착되어 있습니다.

국가, 주, 심지어 도시에 따라 추가적인 레이저 규정이 있을 수 있으며, 규정은 변경될 수 있습니다. 이 정보는 ANSI Z136.1에 명시된 안전 프로그램을 수립하는 데 도움을 주기 위해 제공되지만, 법적 준수에 대해 조언할 수는 없습니다.

비빔 위험 요소

FLUX beamo II는 추가적인 위험에 노출될 수 있습니다. 위험을 최소화하려면 항상 사용 설명서에 따라 FLUX beamo II를 작동하고 Beam Studio의 모든 지침을 준수하십시오.

전기

FLUX beamo II는 100V-240V에서 DC24로 변환하는 전원 어댑터를 사용합니다. 안전 장치, 기능 또는 센서를 무력화하거나, 케이스가 손상된 상태에서 레이저를 작동하거나, 무단 수리를 하거나, 사용 설명서를 위반하는 방식으로 사용할 경우 위험하거나 치명적인 전압에 노출될 수 있습니다.

레이저 발생 대기 오염물질

레이저를 사용하여 재료를 가공할 때 유해한 다양한 대기 오염물질이 발생할 수 있습니다. 이러한 오염물질을 제거하기 위해 공기를 필터링해야 합니다. FLUX beamo II 사용 설명서를 준수하여 모든 배기가 적절히 처리되거나 안전하게 확산될 수 있는 실외로 배출되도록 하십시오.

비이온화 방사선 처리

레이저로 금속을 가공할 경우 자외선이 방출될 수 있습니다. FLUX beamo II에서 눈으로 보기 불편할 정도로 밝은 빛이 발생하면 시선을 돌리십시오.

부수적 비이온화 방사선

레이저 빔을 생성하는 물질은 유해한 수준의 자외선 및/또는 적외선을 방출할 수 있습니다. FLUX beamo II는 케이스 외부 또는 도어 덮개를 통해 볼 때 유해한 수준의 방사선이 존재하지 않도록 테스트를 완료했습니다.

FLUX beamo II 레이저 안전 프로그램

적용 범위

이 프로그램은 다음에 적용됩니다 FLUX beamo II 레이저 운영자: FLUX beamo II 소유자. 이 프로그램은 ANSI Z136.1-2014, 미국 레이저 안전 사용 국가 표준의 지침을 기반으로 합니다. 이 프로그램을 올바르게 이행하면 레이저 노출이 항상 최대 허용 노출(MPE) 한계 이하로 유지됩니다.

레이저 안전 책임자

레이저 안전 책임자(LSO)로 지정된 개인은 이 프로그램의 준수를 보장할 책임과 권한을 가집니다. LSO는 다음을 수행해야 합니다:

FLUX beamo II 레이저에 대한 위험 평가 제공
FLUX beamo II 레이저에 대한 제어 조치 지정 및 이행 보장
절차, 표준 작업 지침서(SOP), 보호 장비, 표지판 및 라벨 승인
모든 레이저 작업자가 적절한 안전 교육을 이수하도록 보장
프로그램 모니터링 및 준수 여부 확인
프로그램 기록 유지

LSO는 FLUX beamo II 레이저 제어 조치를 결정하는 최종 권한을 가지며, LSO의 판단에 따라 적절한 경우 대체 제어를 승인할 수 있습니다. FLUX beamo II 레이저는 LSO의 승인 하에만 작동되어야 합니다. LSO는 언제든지 레이저 작동을 중단시킬 권한을 가집니다.

레이저 등급

Class 1 레이저 시스템은 정상 작동 중 유해한 방사선 수준을 발생시킬 수 없으며, 모든 제어 조치에서 면제됩니다. Class 1 레이저 시스템은 더 높은 등급의 레이저를 포함할 수 있으며, 인터록이 해제된 상태로 작동할 경우 레이저 위험을 발생시킬 수 있습니다. 인터록이 해제된 Class 1 레이저 시스템은 승인된 인원만 작동할 수 있습니다. Class 3B 또는 Class 4 레이저가 내장된 Class 1 레이저 시스템의 작업자는 레이저 안전 교육을 받아야 합니다.

Class 1M 레이저 시스템은 광학 기기로 빔을 관찰하지 않는 한 정상 작동 중 위험한 노출 조건을 발생시킬 수 없습니다. Class 1M 레이저 시스템의 작업자는 레이저 안전 교육을 받아야 합니다.

Class 2 레이저 시스템은 1밀리와트 이하의 출력 수준에서 가시광선만 방출합니다. 밝은 빛에 대한 정상적인 회피 반응이 적절한 보호 수단입니다. Class 2 레이저의 빔을 응시하는 것은 위험합니다. Class 2 레이저 시스템의 작업자는 레이저 안전 교육을 받아야 합니다.

Class 2M 레이저 시스템은 가시광선만 방출합니다. 밝은 빛에 대한 정상적인 회피 반응이 육안 관찰 시 적절한 보호 수단입니다. 그러나 광학 보조 기구로 빔을 관찰하는 것은 잠재적으로 위험합니다. Class 2M 레이저 시스템의 작업자는 레이저 안전 교육을 받아야 합니다.

Class 3R 레이저 시스템은 일부 관찰 조건에서 잠재적으로 위험하지만, 실제 부상 가능성은 낮으며 안전한 사용을 위한 제어 조치는 간단합니다. 대부분의 레이저 포인터가 이 등급에 해당합니다. Class 3R 레이저 시스템의 작업자는 레이저 안전 교육을 받아야 합니다. (이전에 Class 3a로 분류된 대부분의 레이저가 이 범주에 해당합니다.)

Class 3B 레이저 시스템은 순간적인 노출에서도 직접 빔 관찰 및 정반사에 대해 눈에 위험하지만, 난반사는 일반적으로 위험하지 않습니다. Class 3B 레이저 시스템은 승인된 작업자가 레이저 통제 구역에서만 작동해야 합니다. Class 3B 레이저 시스템의 작업자는 승인된 레이저 안전 교육을 받아야 합니다.

Class 4 레이저 시스템은 직접 빔 노출, 정반사 및 난반사에 대해 눈과 피부에 위험합니다. 또한 화재 위험이 있으며 레이저로 인한 공기 오염 물질을 발생시킬 수 있습니다. Class 4 레이저 시스템은 승인된 작업자가 레이저 통제 구역에서만 작동해야 합니다. Class 4 레이저 시스템의 작업자는 승인된 레이저 안전 교육을 받아야 합니다. Class 4 레이저 작동에는 서면 표준 작업 절차서(SOP)가 필요합니다. 패스스루 어셈블리가 장착된 FLUX beamo II는 Class 4 레이저입니다.

교육 요구 사항

Class 1 조건에서 작동 시, 모든 사용자는 안전 매뉴얼과 FLUX 소프트웨어인 Beam Studio를 읽고 준수해야 합니다. Class 4 조건에서 작동 시에는 추가 레이저 안전 교육이 필요하며, LSO가 준비하고 시행해야 합니다.

주변에 방관자, 어린이가 있거나 교육받지 않은 사람이 있을 수 있는 공공장소에서 FLUX beamo II 레이저를 사용하는 경우, 피드스루 및 확장 베이스의 전면 및 후면 커버를 반드시 단단히 닫아야 합니다.

제어 조치

LSO는 FLUX beamo II 레이저 통제 구역에 대한 요구 사항을 결정해야 합니다. LSO가 FLUX beamo II 레이저 통제 구역에 대해 고려하는 최소 기준은 다음과 같습니다:

필요한 경우 승인된 인원 또는 승인된 참관인만 FLUX beamo II 레이저 통제 구역에 출입할 수 있도록 출입 통제를 실시합니다. (행정적 통제가 허용됩니다.)
FLUX beamo II 레이저의 SOP에 따라 레이저 보안경을 사용할 수 있어야 하며 착용해야 합니다.
통제 구역 내에서 레이저 위험을 제한하기 위한 빔 제어(차단막 및 빔 차단기)를 실시합니다.
FLUX beamo II 레이저에 대한 표준 운영 절차서(SOP).
FLUX beamo II 레이저 운영자 교육.

보안경 정책

SOP에 명시된 Class 1 조건에서 FLUX beamo II 레이저를 작동할 때는 일반적으로 레이저 보안경이 필요하지 않습니다. LSO는 직접 수행한 위험 평가를 기반으로 보안경 착용을 요구하거나 보안경 없이 레이저 작동을 승인할 수 있으며, 이 책임을 위임할 수도 있습니다.

레이저 작업 직원의 책임

빔이 노출된 상태에서 FLUX beamo II 레이저로 작업하는 직원은 다음 사항을 준수해야 합니다:

승인된 경우에만 레이저를 가동하거나 작업합니다.
레이저 안전 규정 및 작업 절차를 준수합니다.
잠재적인 사고, 부상 또는 안전하지 않은 상황이 의심되는 경우 관리자 또는 LSO에게 보고합니다.

레이저 안전 감사

레이저 안전 책임자가 정한 주기에 따라 FLUX beamo II 레이저에 대한 안전 감사가 실시됩니다:

손상 여부를 육안으로 검사합니다.
최신 사용자 버전의 매뉴얼을 다시 숙지합니다.
레이저 전원을 켜고 덮개를 열어 도어 센서가 작동을 올바르게 중단시키는지 확인합니다.
레이저 안전 프로그램이 최신 상태이며 규정을 준수하는지 검토합니다.

이 감사 기록을 작성하고, 인쇄하여 서명 및 날짜를 기입한 후 보관합니다.

기록

LSO는 레이저 안전 프로그램을 문서화한 기록을 유지해야 합니다. 이러한 기록에는 다음이 포함되어야 합니다:

FLUX beamo II 레이저에 대한 레이저 위험성 분석 보고서
FLUX beamo II 레이저 사용 교육을 이수하고 사용 권한을 부여받은 작업자 목록
FLUX beamo II 레이저 표준 작업 절차서
대체 레이저 제어 조치 승인서(시행된 경우)
레이저 안전 감사 체크리스트

FLUX beamo II 레이저 표준 작업 절차서(SOP)

적용 범위: 본 SOP는 제조사가 명시한 FLUX beamo II 레이저의 정상 작동에 적용됩니다.

시스템 설명
3축 레이저 재료 가공 시스템. 이 클래스 4 레이저 시스템은 일반적으로 클래스 1 조건에서 작동됩니다(ANSI Z136.1, 4.4.2.7.2.1).
1. 파장: 10,600 nm
2. 최대 출력: 30W
3. 작동 모드: 연속파
4. 빔 직경: 0.15 ~ 0.2 mm
5. 빔 발산각: 4 mrad (M2 =1)
잠재적 위험 요소
1. 직접 빔, 반사 빔 또는 산란 빔으로 인한 눈 손상 위험.
2. 피부 손상 및 화재 위험.
3. 전원 어댑터 내부의 감전 위험.
4. 레이저 발생 대기 오염 물질
통제 조치
1. LSO는 FLUX 소프트웨어인 Beam Studio에 등록되어 안전 작동 교육을 이수한 사용자에게만 레이저에 대한 물리적 접근을 허용합니다.
2. FLUX beamo II 레이저의 모든 사용자는 사용 설명서 및 FLUX 소프트웨어인 Beam Studio의 모든 지침을 항상 준수해야 합니다.
3. FLUX beamo II 레이저는 ANSI Z136.1, 4.4.2.7.2.1에 따라 클래스 1 조건에서 작동되어야 합니다(위험 분석 보고서 참조). 다음 지침에 따라 작동할 경우 클래스 1 조건이 충족된 것으로 간주됩니다.
  1. 레이저 시스템은 제조사의 모든 안전 기능이 완전히 작동하는 상태에서 운영되어야 합니다.
  2. 패스스루 기능을 사용하지 않을 때는 beamo II 확장 베이스를 비패스스루 조립품으로 교체해야 합니다.
  3. 패스스루 기능 사용 시 작업 시작 전에 도어 센서와 하단 센서를 반드시 점검해야 합니다.
4. 보안경을 착용하지 않은 경우 패스스루 개구부를 직접 보지 마십시오.
5. 모든 가연성 물질, 공구 및 반사 표면을 빔 경로에서 멀리 두십시오. 빔의 위치를 정확히 파악하고 안전 거리를 유지하십시오.
6. 전원 어댑터 접근이 필요한 작업은 예외 없이 제조사에서만 수행해야 합니다.
7. 유지보수는 레이저 시스템 전원이 꺼진 상태에서 수행해야 합니다.
8. 정상 작동 시 배기 시스템은 LGAC를 제거하여 유해하거나 자극적이지 않은 수준을 유지합니다.
필수 교육:
Class 1 조건에서 작동 시, 모든 사용자는 안전 매뉴얼과 FLUX 소프트웨어인 Beam Studio를 읽고 준수해야 합니다. Class 4 조건에서 작동 시에는 추가 레이저 안전 교육이 필요하며, LSO가 준비하고 시행해야 합니다.
응급 의료 대응 연락처 .
모든 사고는 LSO에게 보고하십시오.
승인된 인원
다음 인원은 본 시스템 운영 권한이 있습니다:
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________

참고:

레이저 보호 안경의 최악의 경우 광학 밀도(OD) 요구 사항은 3.67입니다. 레이저 제조업체에서 제공하는 안경은 최소 OD 4 등급입니다. OD를 결정하는 데 사용된 노출 시간은 우발적 노출에 대한 ANSI 기본 시간인 10초입니다.

모든 제조업체 안전 기능이 완전히 작동하고 레이저가 SOP에 따라 작동하는 경우, 최대 허용 노출(MPE)을 초과할 수 있는 유일한 원인은 피드스루 개구부를 통해 레이저 출력을 산란시킬 수 있는 확산 반사입니다. 이 분석에서는 매우 보수적인 가정을 사용합니다. 사용된 노출 시간은 600초이며, 이는 의도적인 관찰을 가정합니다. 산란 출력은 절대적인 최악의 경우인 45와트로 가정합니다. 관찰 각도는 80도로 가정합니다. 관찰 각도가 클수록 위험 거리는 짧아집니다. 이 경우 관찰 각도는 85도 이상에 가깝기 때문에 보수적으로 80도를 가정합니다. 이러한 가정에 따르면, 확산 공칭 위험 구역(NHZ)은 약 5센티미터 또는 2인치 미만입니다. 이 NHZ는 무시할 수 있는 수준입니다. SOP에 따라 작동 시, 레이저 시스템은 클래스 1 조건에서의 작동에 대한 ANSI 4.4.2.7.2.1 요구 사항을 충족합니다.

경고 표지

면책 조항:

본 교육 문서는 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 표준 - 안전한 레이저 프로그램 구현 지침, OSHA, 미국 산업안전보건청, 미국 레이저 프로토콜: 레이저 규제 기관 및 기기·방사선 보건 센터, 그리고 본 문서 작성 시점에 상기 기관에서 발행한 기타 공개 문서 및 표준을 포함하되 이에 국한되지 않는 기존 검색 가능한 문서를 기반으로 합니다. 이러한 기관에서 발행하고 공개된 문서 및 표준과 일부 레이저 안전 전문가의 공개 강좌 및 발표 자료도 참고하였습니다. 본 문서의 최종 해석 권한은 FLUX에 있습니다.

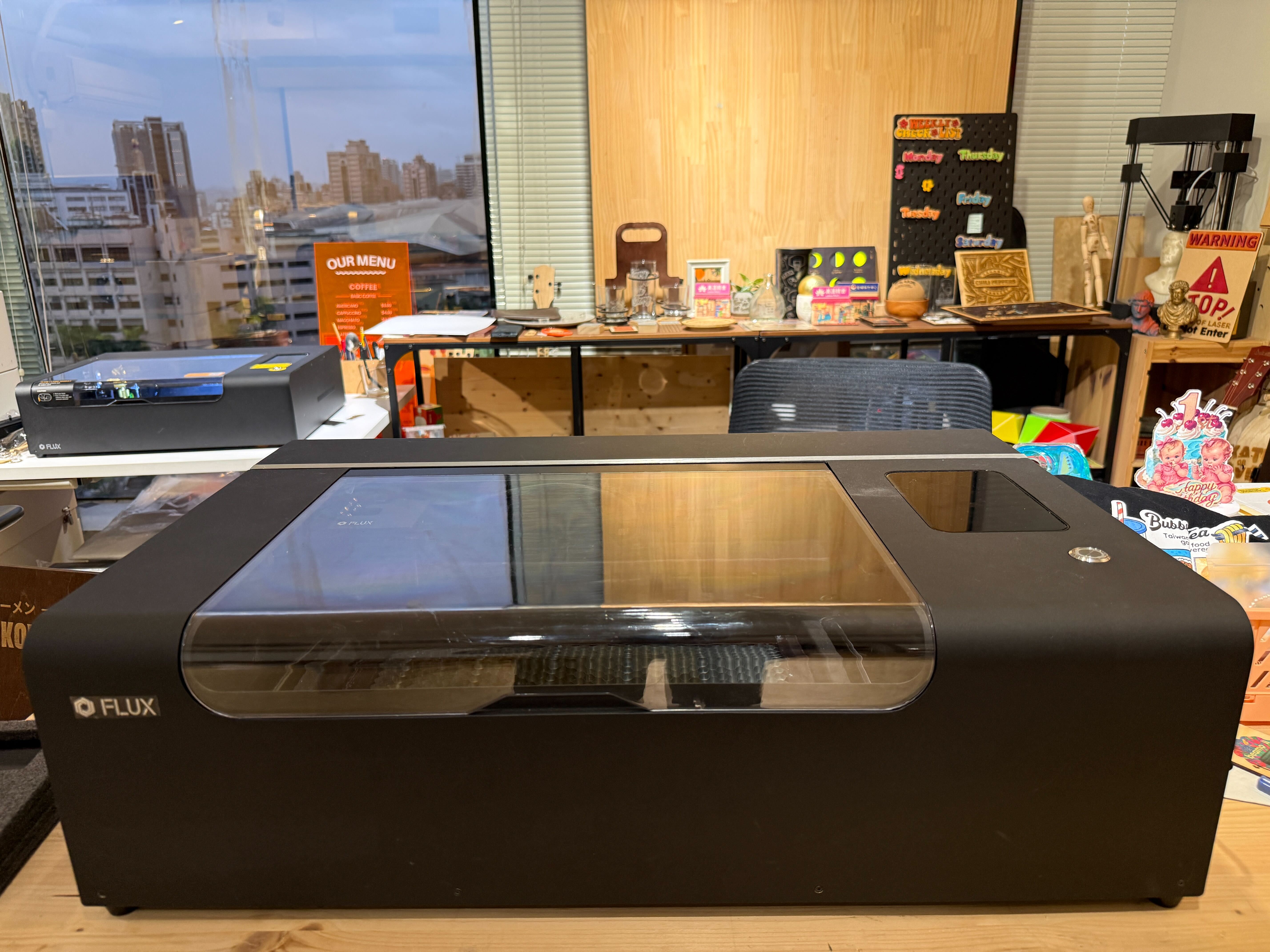

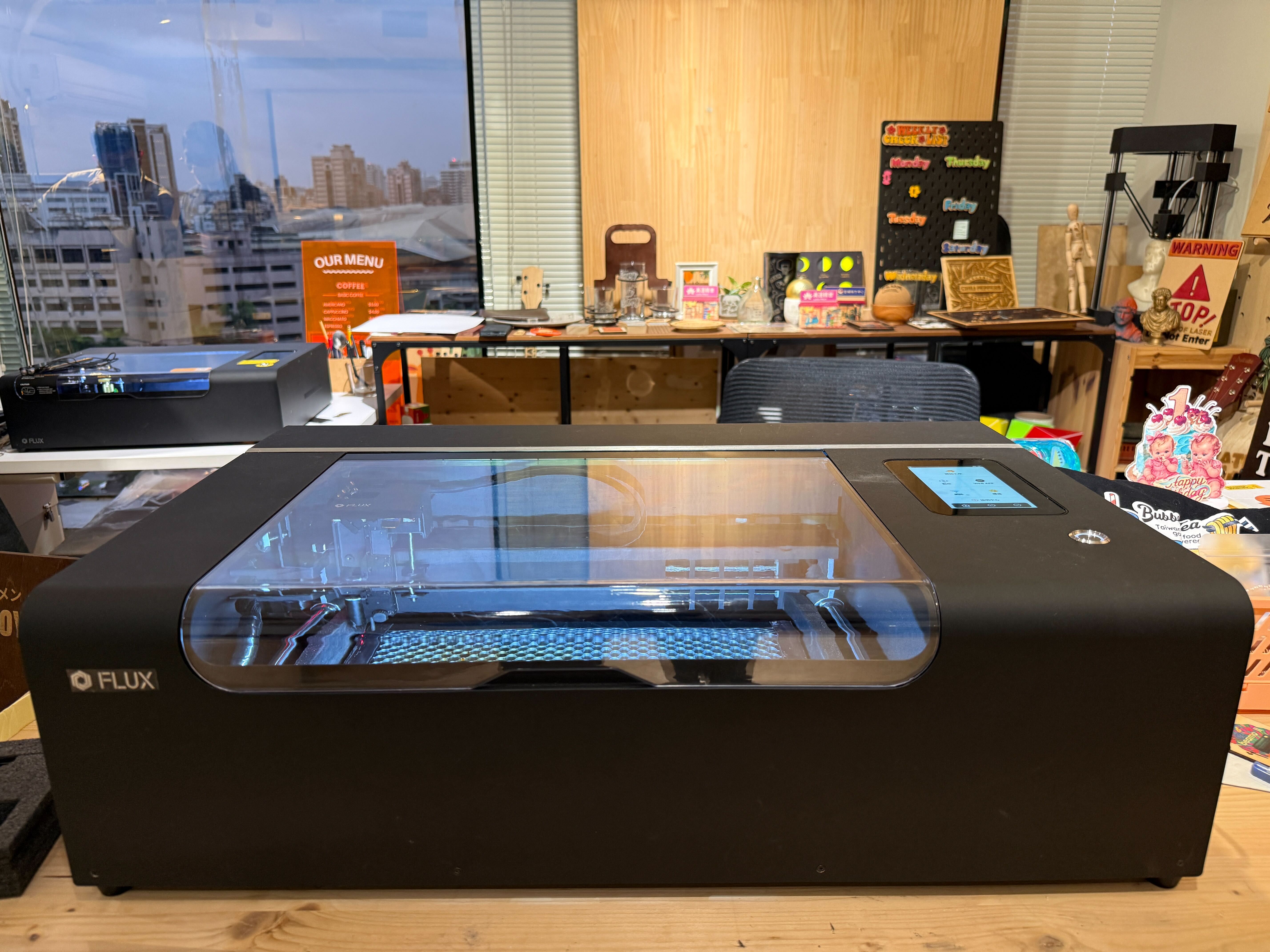

기기 사용 중	기기 꺼짐

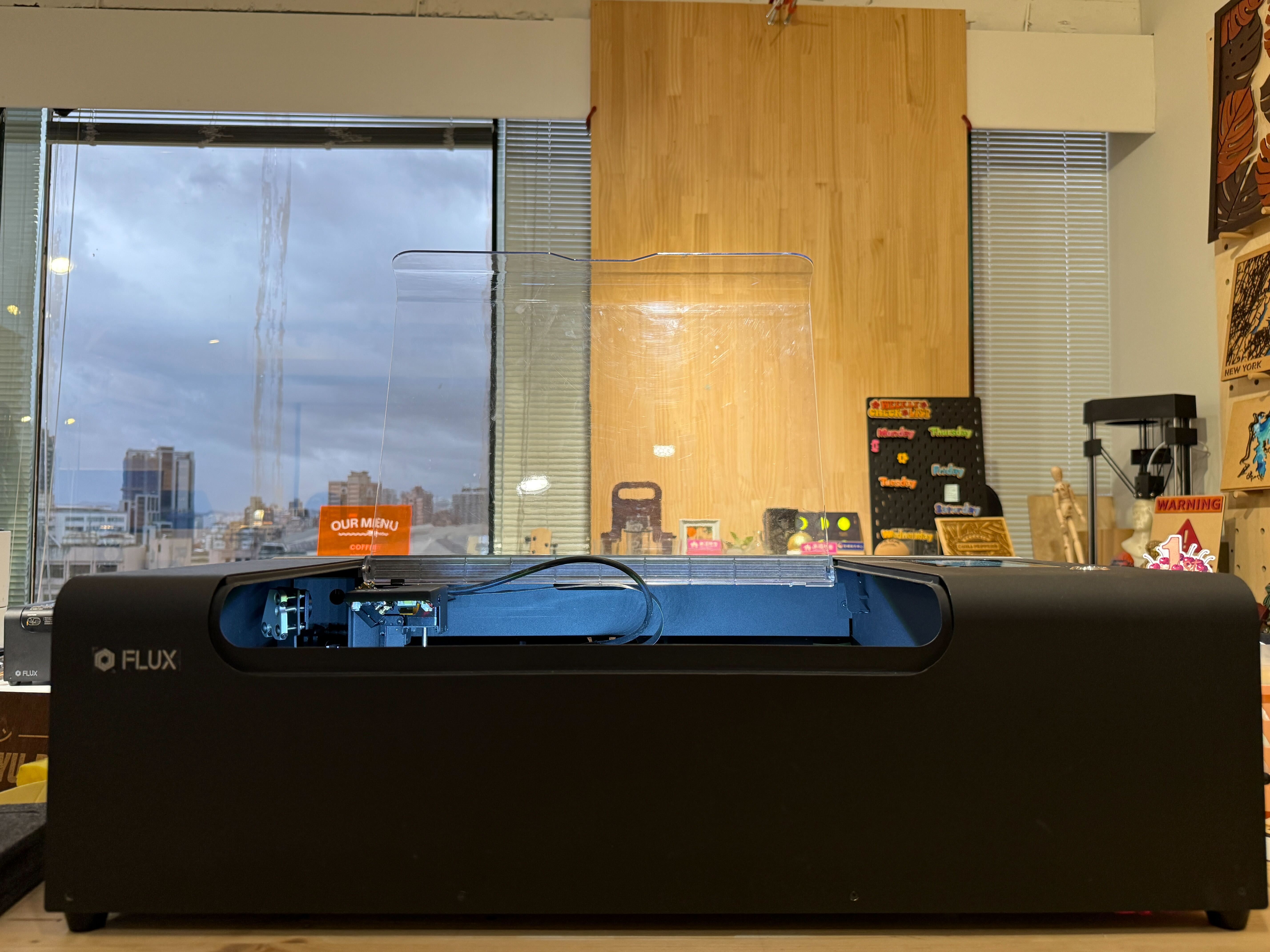

도어 열림	하판 열림
