#900 냉각수 유량 부족/쿨러 꺼짐/냉각 시스템 오류

1단계 - 물이 80% 이상 채워져 있는지 확인:

• 토크스 드라이버를 사용하여 후면 금속 커버를 여십시오.

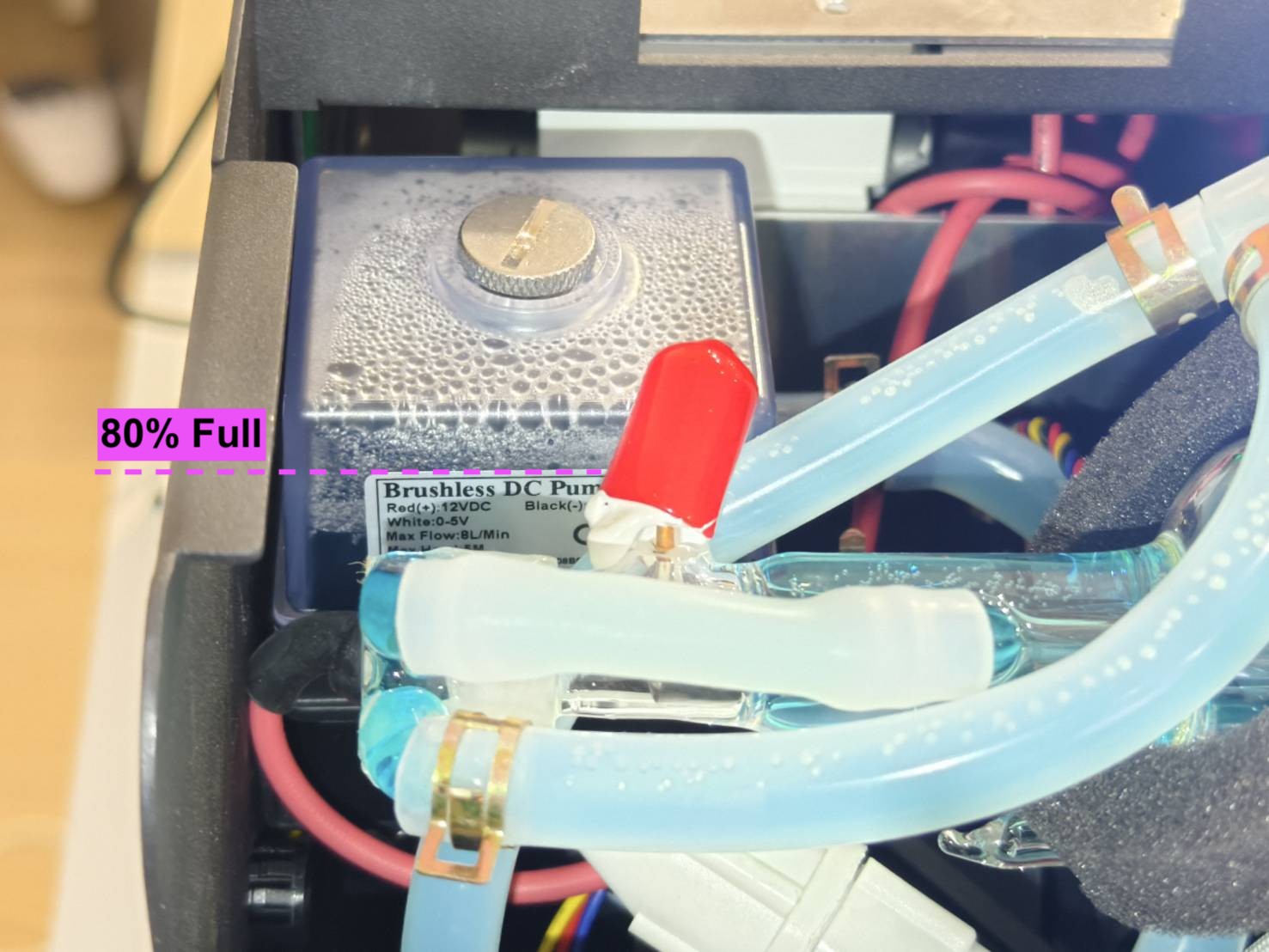

• 수위가 80%인지 확인하십시오.


• 펌프에 누수가 있는지 확인하십시오.


결과를 확인하고 다음 조치를 결정하십시오:

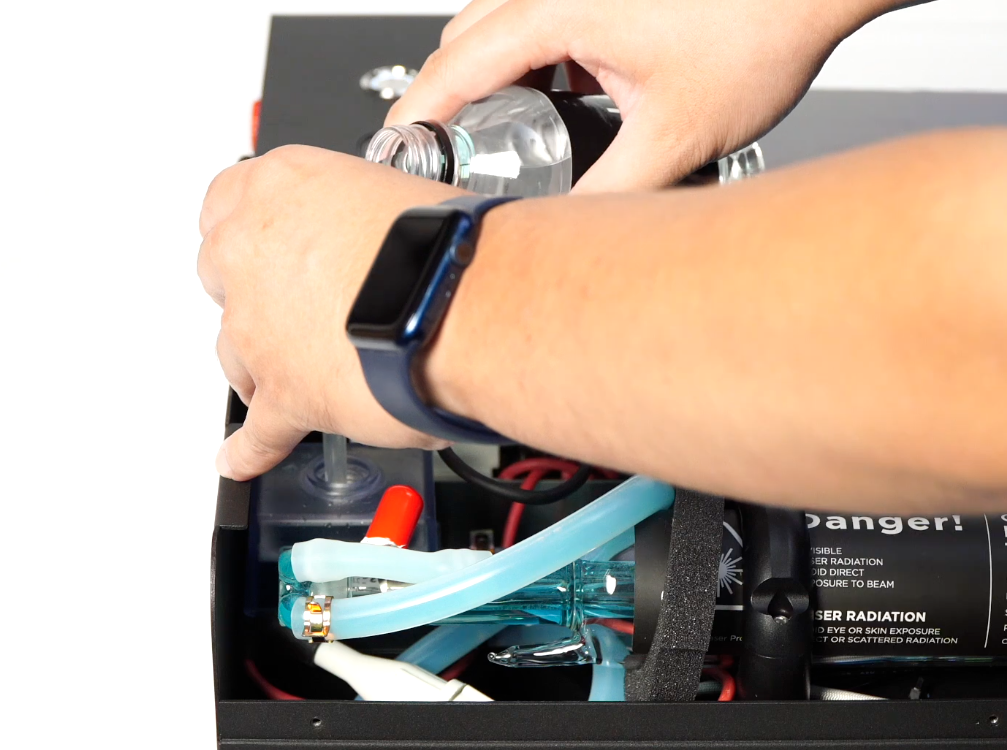

1.1단계 - 물 보충:

• 아래 링크의 동영상을 참조하여 펌프에 물을 보충하십시오.
  [4-8 냉각수 교체]



• 물을 보충한 후, 임의의 작업을 실행하여 문제가 해결되었는지 확인하십시오.


결과를 확인하고 다음 조치를 결정하십시오:

2단계 - 물이 깨끗한지 확인:

오염된 물은 물의 흐름에 영향을 줍니다. 시스템 내 물이 깨끗한지 확인하십시오.

결과를 확인하고 다음 조치를 결정하십시오:

2.1단계 - 물 교체:

• 아래 링크의 동영상을 참조하여 물을 교체하십시오.
  [4-8 냉각수 교체]


• 물을 교체한 후 임의의 작업을 실행하여 문제가 해결되었는지 확인하십시오.


결과를 확인하고 다음 조치를 결정하십시오:

3단계 - 유속 테스트:

유속 테스트를 수행하여 값이 정상인지 확인하십시오.
(기기 패널 > 기기 > 하드웨어 설정 > 유속 테스트)

[1.5L/min 이상이면 정상 값입니다. 1.5L/min 미만이면 비정상입니다.]

결과를 확인하고 다음 조치를 결정하십시오:

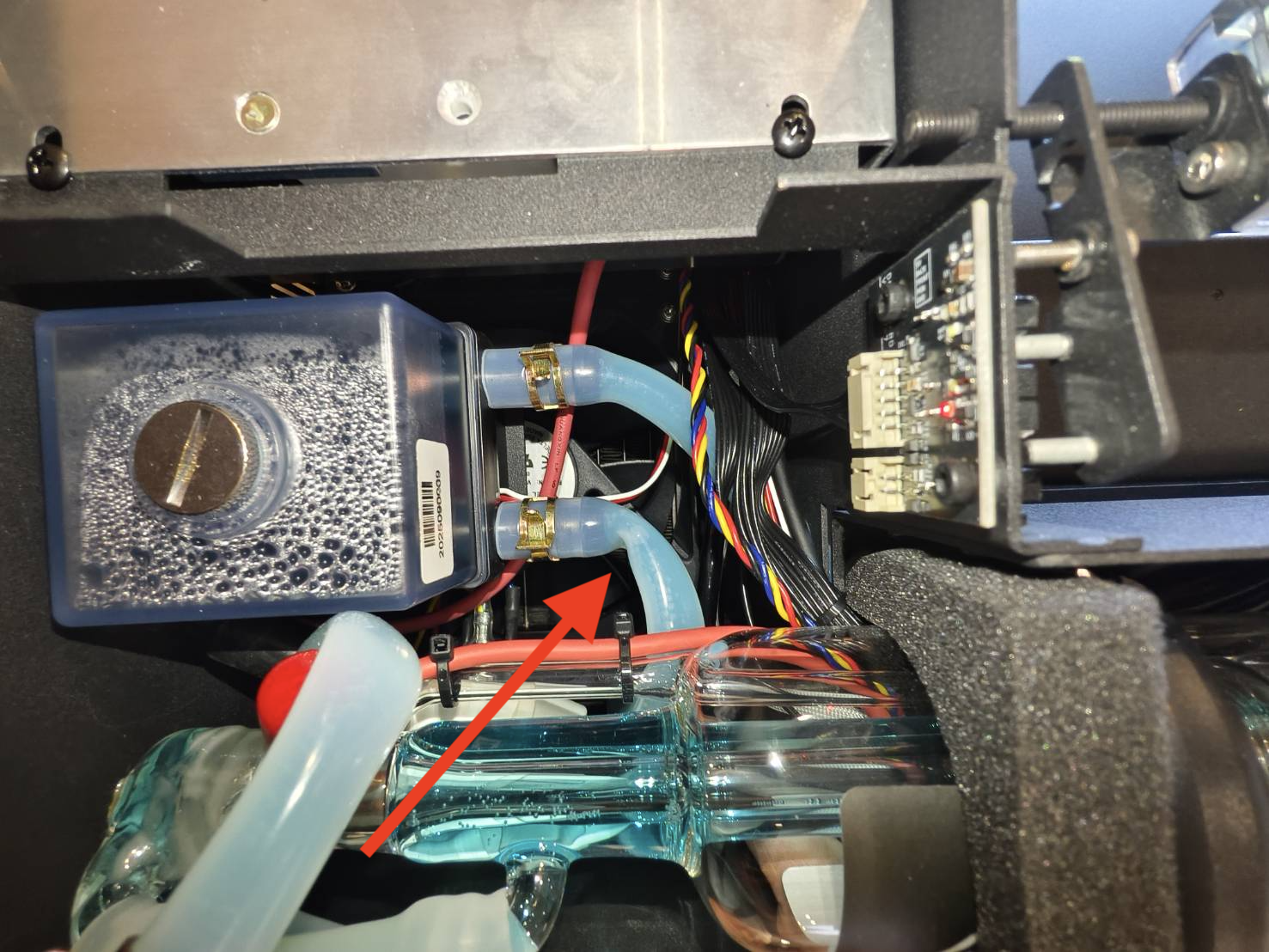

4단계 - 수관 호스 확인:

측정값이 0L/min보다 크고 1.5L/min보다 작은 비정상 값인 경우, 전체 시스템은 정상 작동하지만 유속이 너무 낮음을 나타내며, 이는 수관 호스가 구부러지거나 꺾인 것이 원인일 수 있습니다.

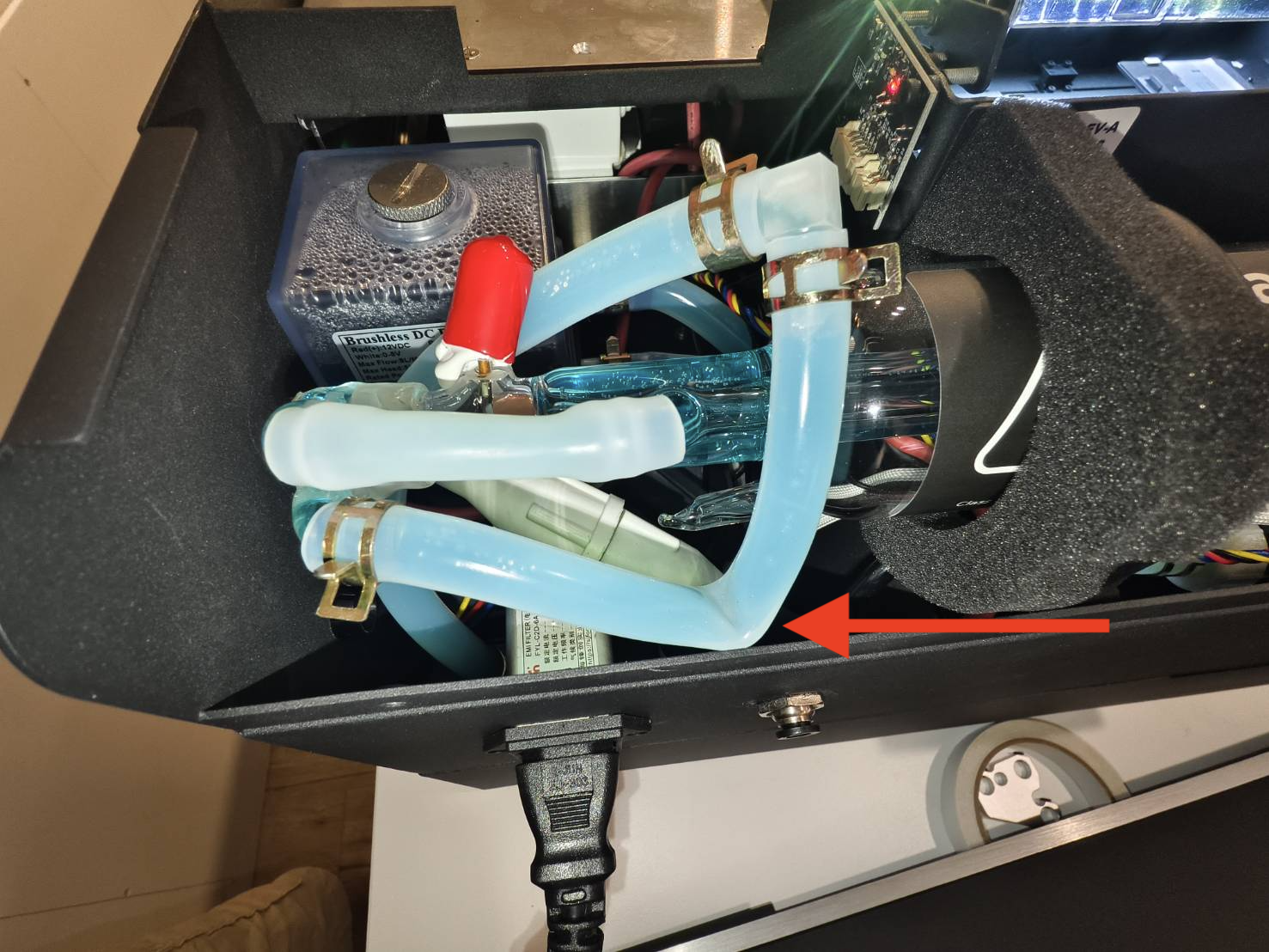

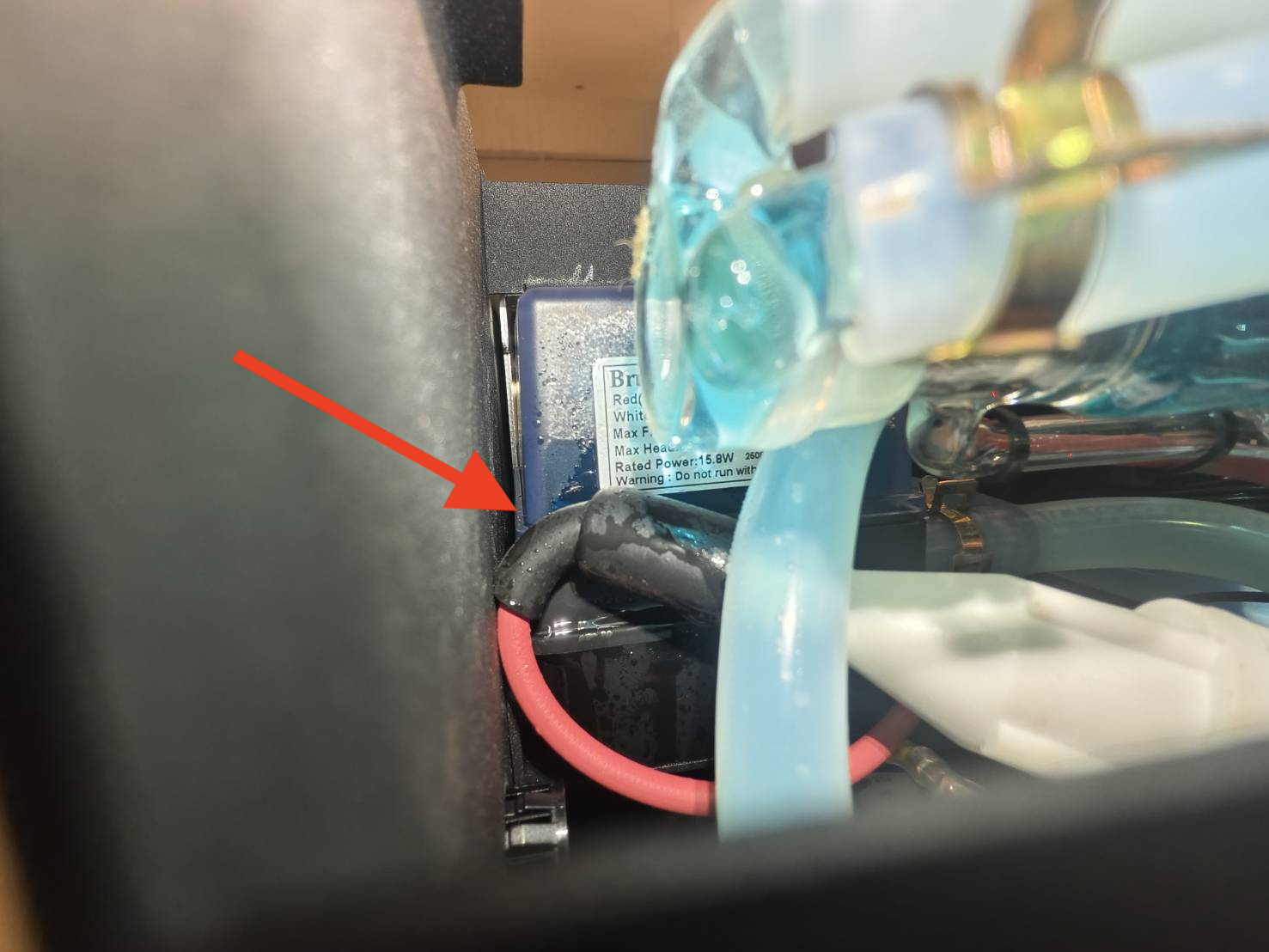

• 구부러진 호스: (잘못된 예)



• 수관 호스 점검 방법은 아래 동영상을 참조하십시오.
  (동영상에서 수관 호스를 확인할 수 있습니다.)

결과를 확인하고 다음 조치를 결정하십시오:

5단계 - 워터 펌프 작동 여부 확인

테스트 수행 방법은 아래 동영상을 참조하십시오.
워터 펌프가 정상적으로 작동하면 탱크 내부의 물이 펌핑되며, 펌프를 만졌을 때 진동이 느껴집니다.

• 확인 방법:

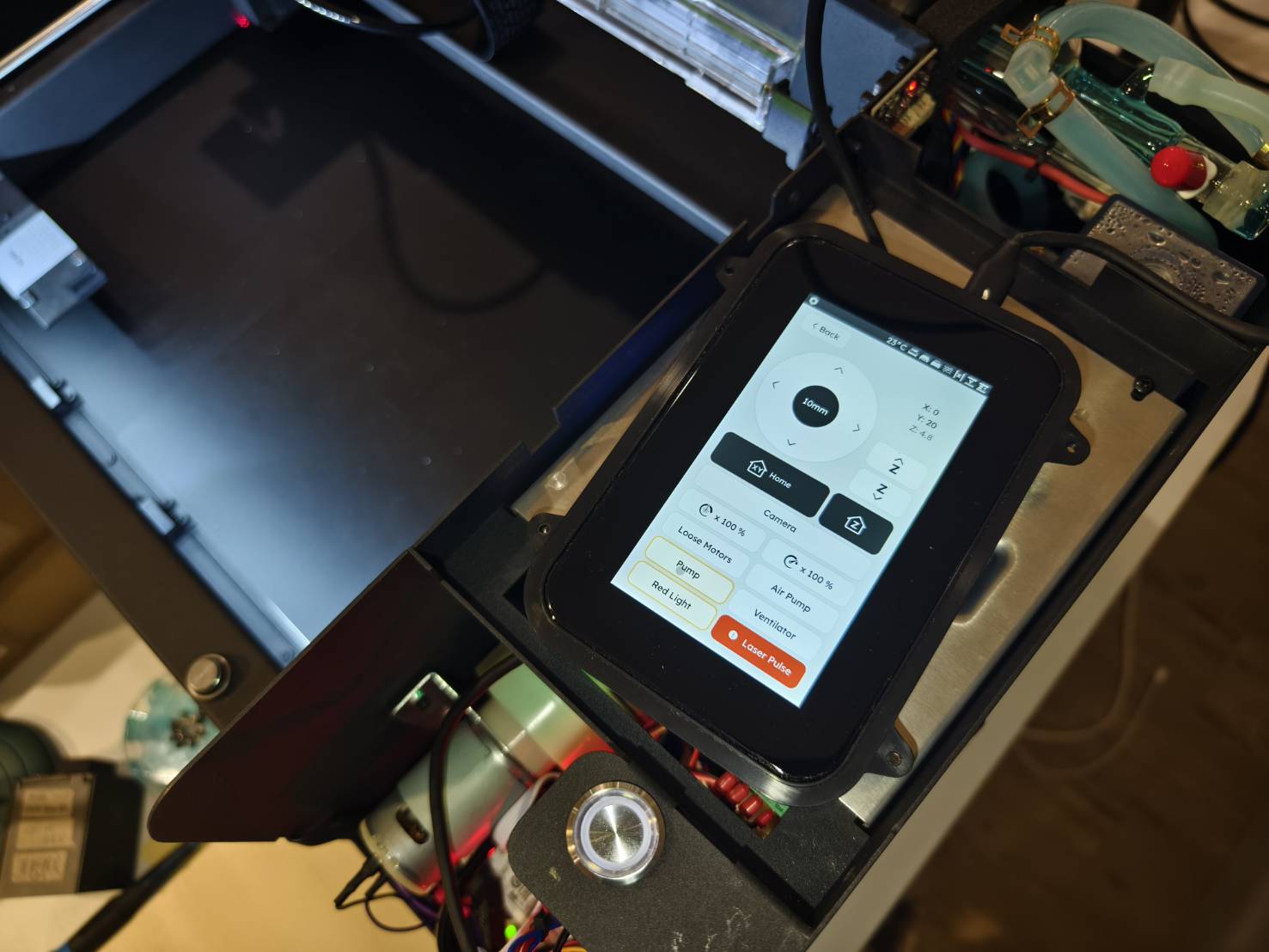

  (기기 패널 > Control > Pump > 후면의 펌프 확인)

결과를 확인하고 다음 조치를 결정하십시오:

5.1단계 - 워터 펌프 작동 여부 확인

워터 펌프가 작동하는 동안 수위가 충분히 높지 않으면 보호 모드로 전환되어 작동할 수 없습니다.

• 이 모드를 해제하려면 전원을 끄고 전원 코드를 분리하십시오. 최소 1분간 기다리십시오.



• 1분 후 기기의 전원을 켜고 워터 펌프가 작동하는지 테스트하십시오.
  (기기 패널 > Control > Pump > 후면의 펌프 확인)

결과를 확인하고 다음 조치를 결정하십시오:

6단계 - 워터 펌프를 물리적으로 작동시켜 보십시오:

다음 조치를 수행하여 워터 펌프를 작동시켜 보십시오.

• 전면 금속 커버를 분리합니다. (기기 전원 끔)

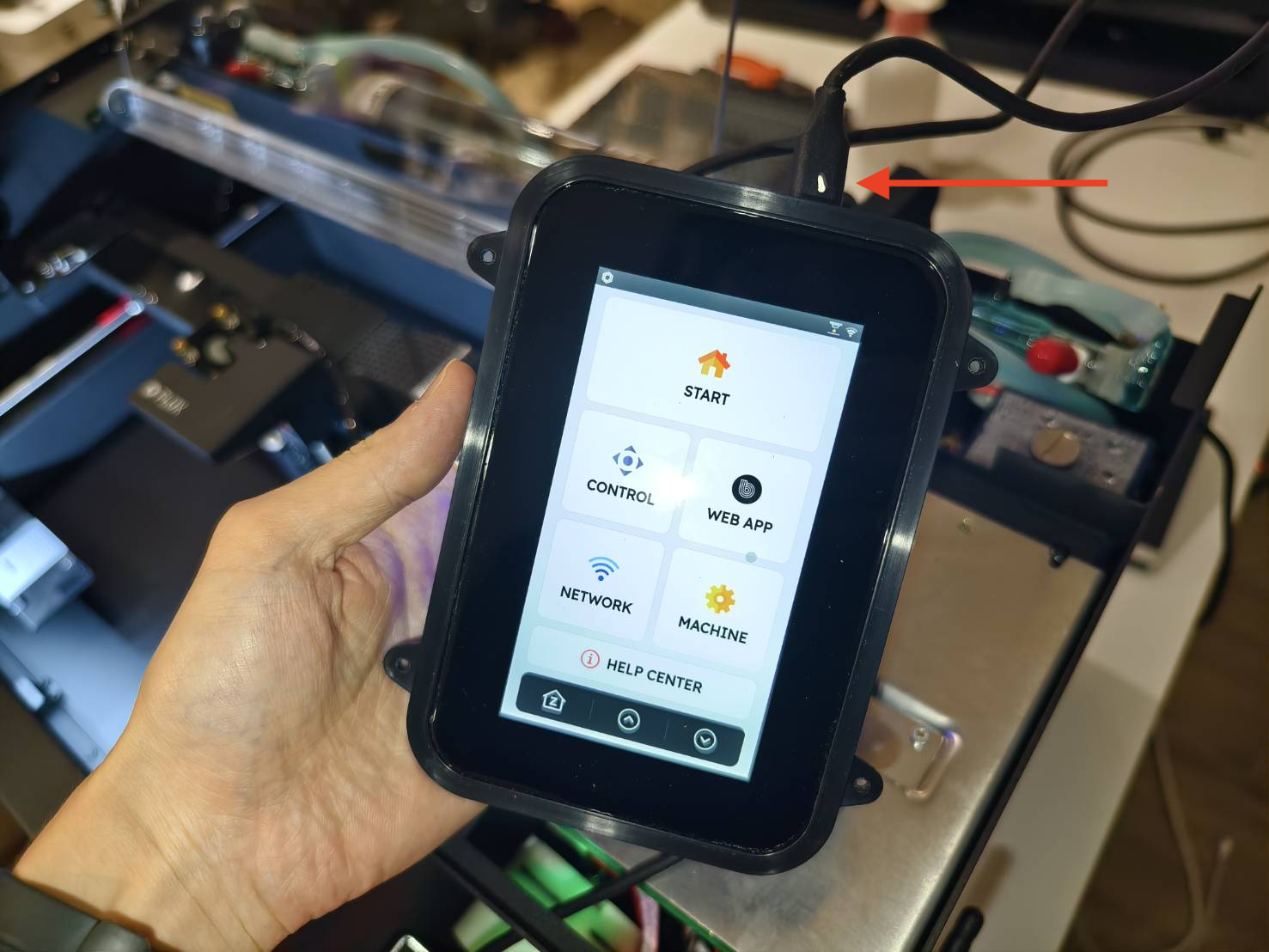

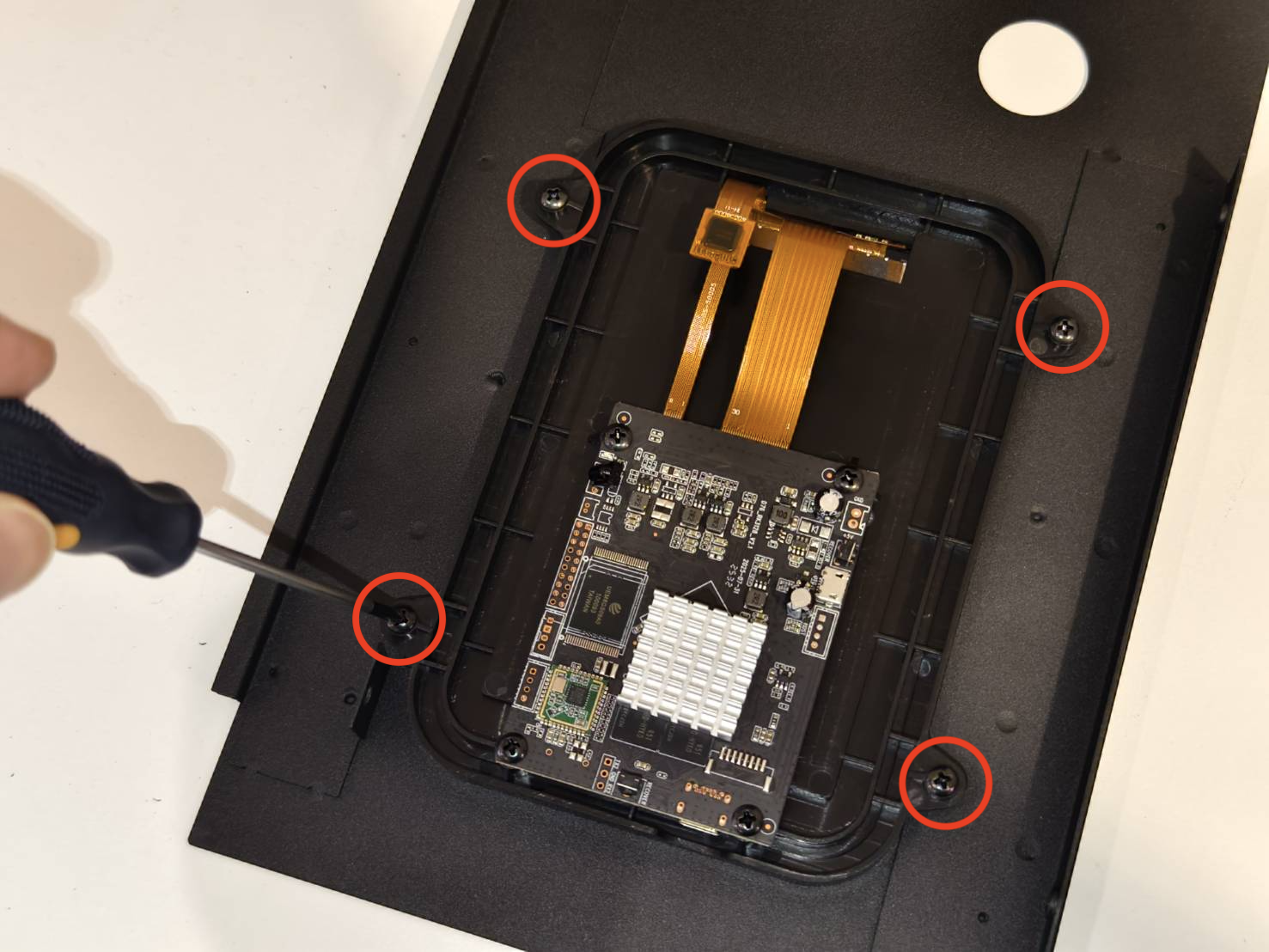

• 스크린을 분리하고 Type-C 케이블을 RK 보드에 연결합니다.
  (Type-C 케이블의 흰색 점이 위를 향하도록 하십시오.)

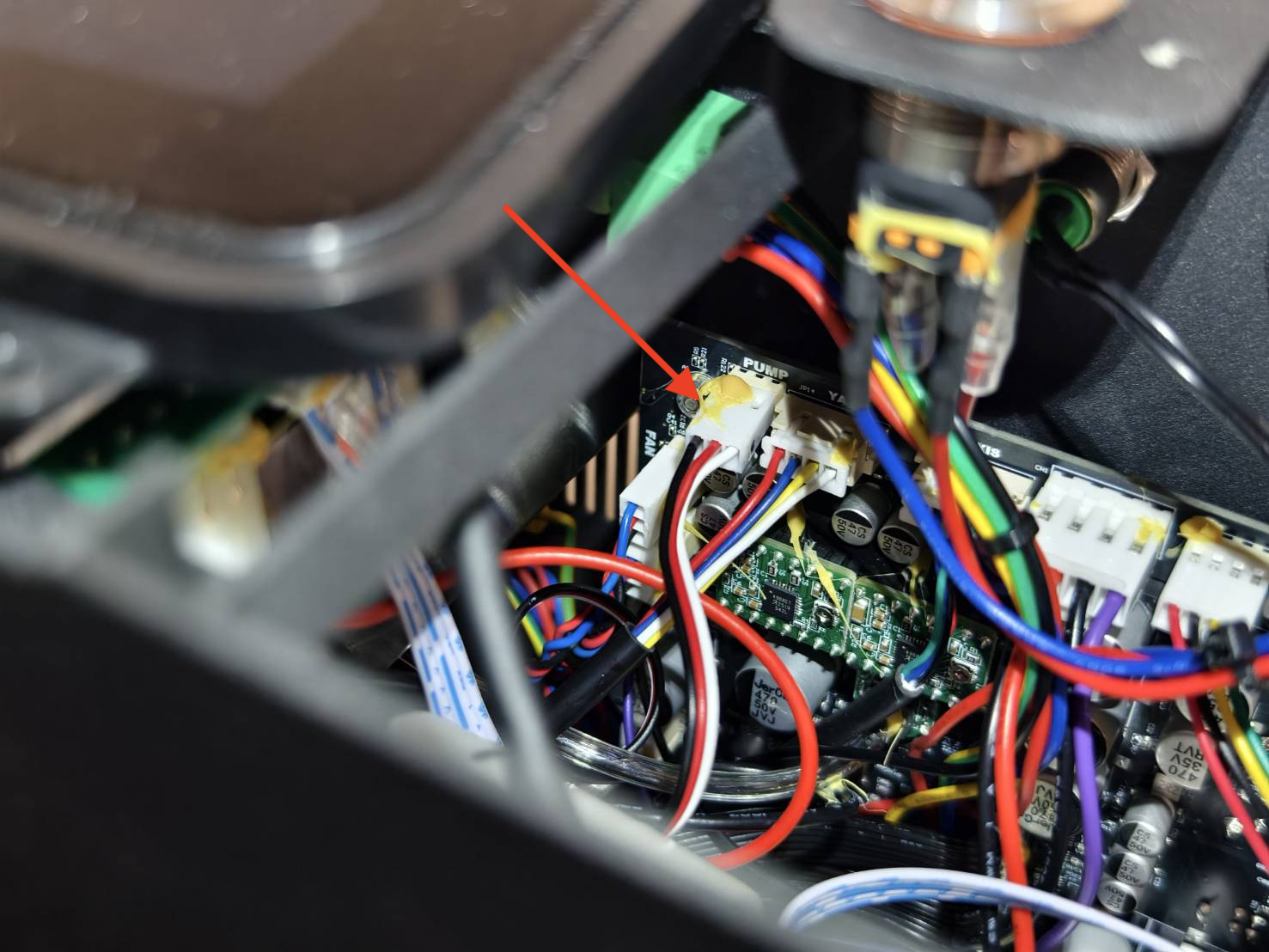

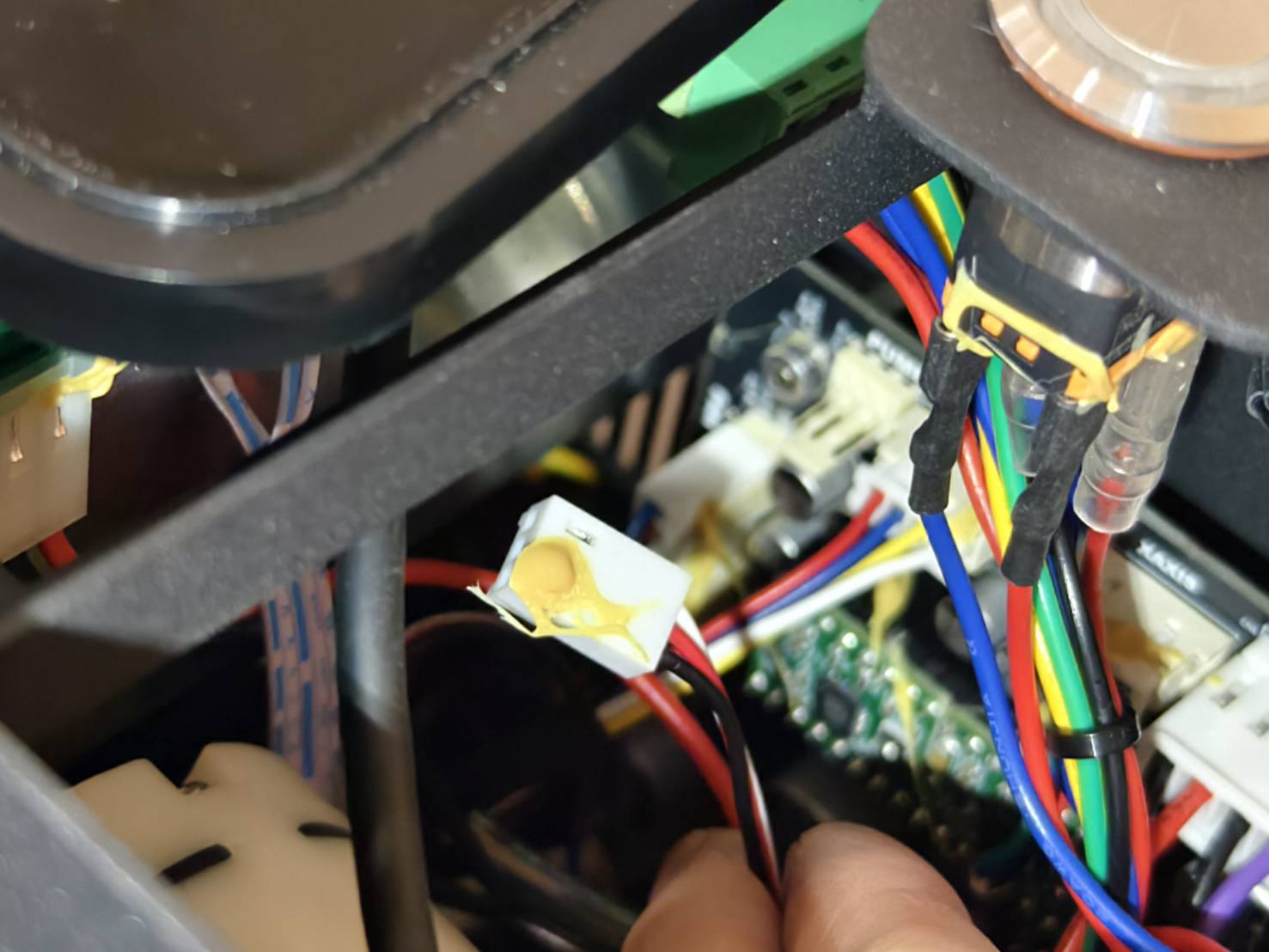

• 기기 전원을 끄고 워터 펌프 케이블을 분리했다가 다시 연결합니다.
  (PCB 보드가 사진과 다른 경우 다이어그램 을 참조하십시오.)

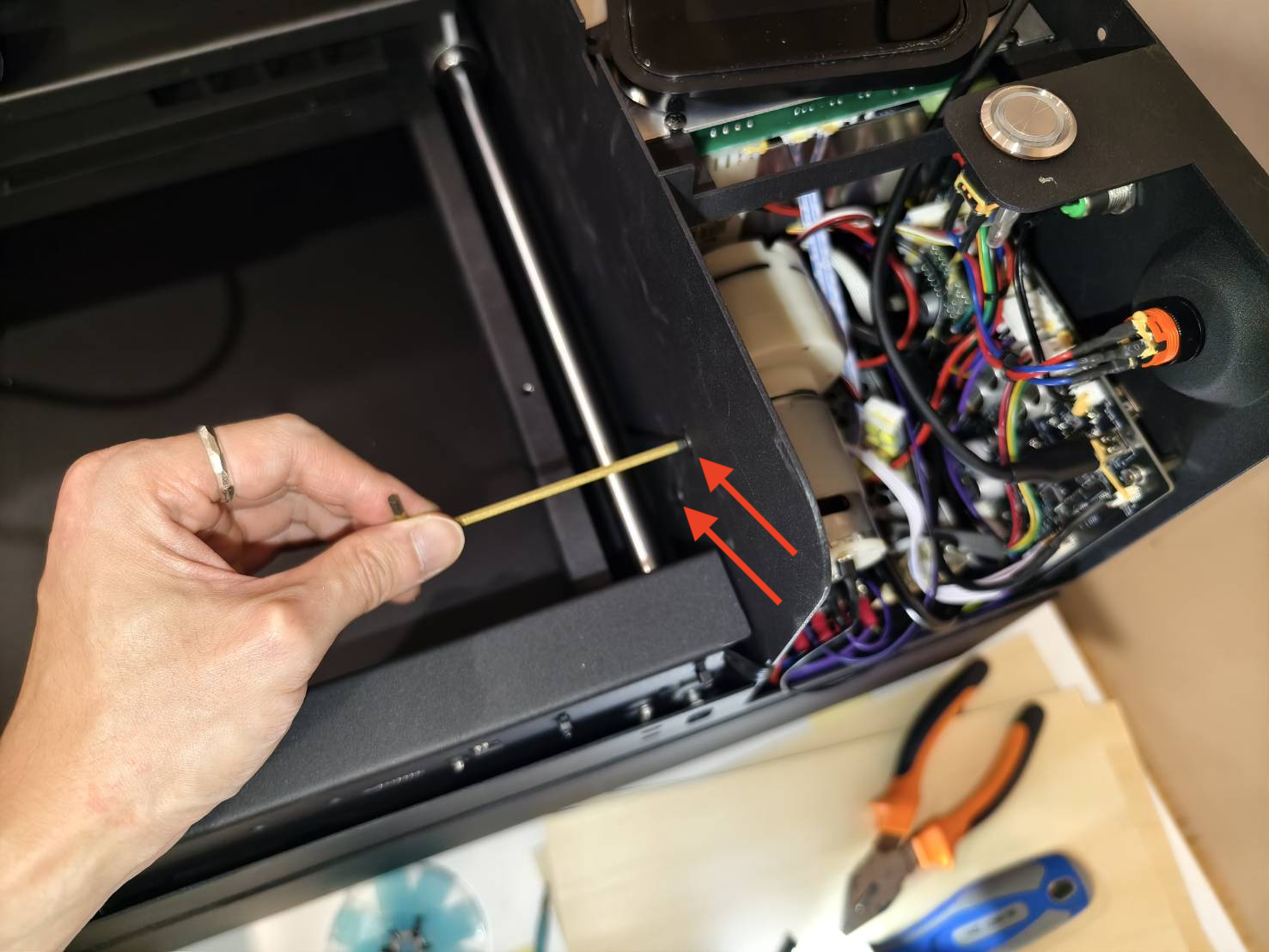

• 워터 펌프의 캡을 열고 육각 렌치 또는 막대 모양의 도구를 사용하여 워터 펌프 내부의 작은 터빈에 접근합니다. 수동으로 돌려 보십시오. 이 작업의 목적은 터빈이 막혀 있는 경우 이를 해제하는 것입니다.

• 기기 전원을 켜고 워터 펌프가 작동하는지 확인합니다.
  (기기 패널 > Control > Pump > 후면의 펌프 확인)


결과를 확인하고 다음 조치를 결정하십시오:

7단계 - 유량 센서 케이블 재연결:

유속 불량은 유량 센서의 부적절한 연결로 인해 발생할 수 있습니다.

• 전면 금속 커버를 분리합니다. (기기 전원 끔)
  이미 분리한 경우 이 부분을 건너뛰십시오.

• 스크린을 분리하고 Type-C 케이블을 RK 보드에 연결합니다.
  (Type-C 케이블의 흰색 점이 위를 향하도록 하십시오.)

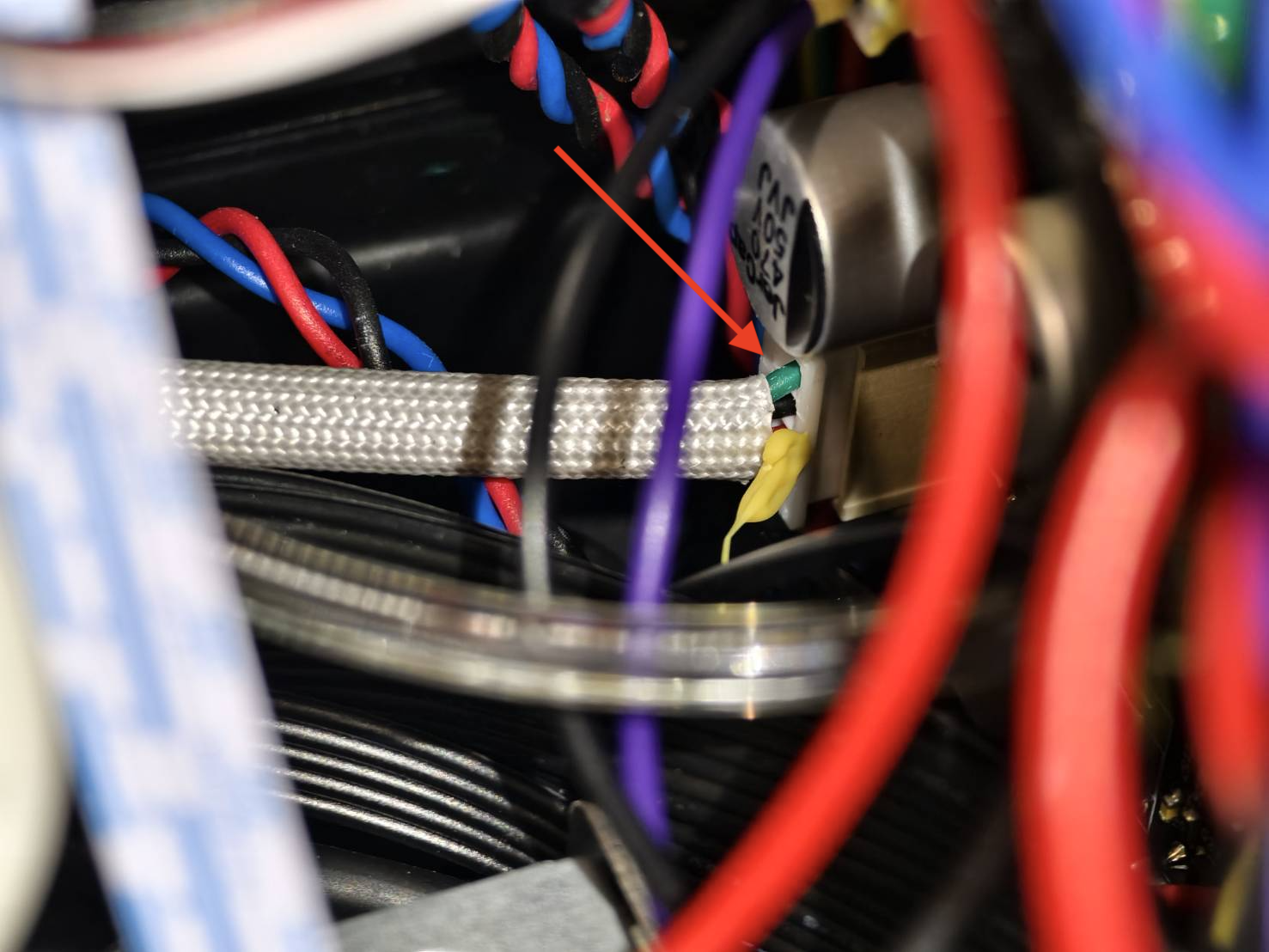

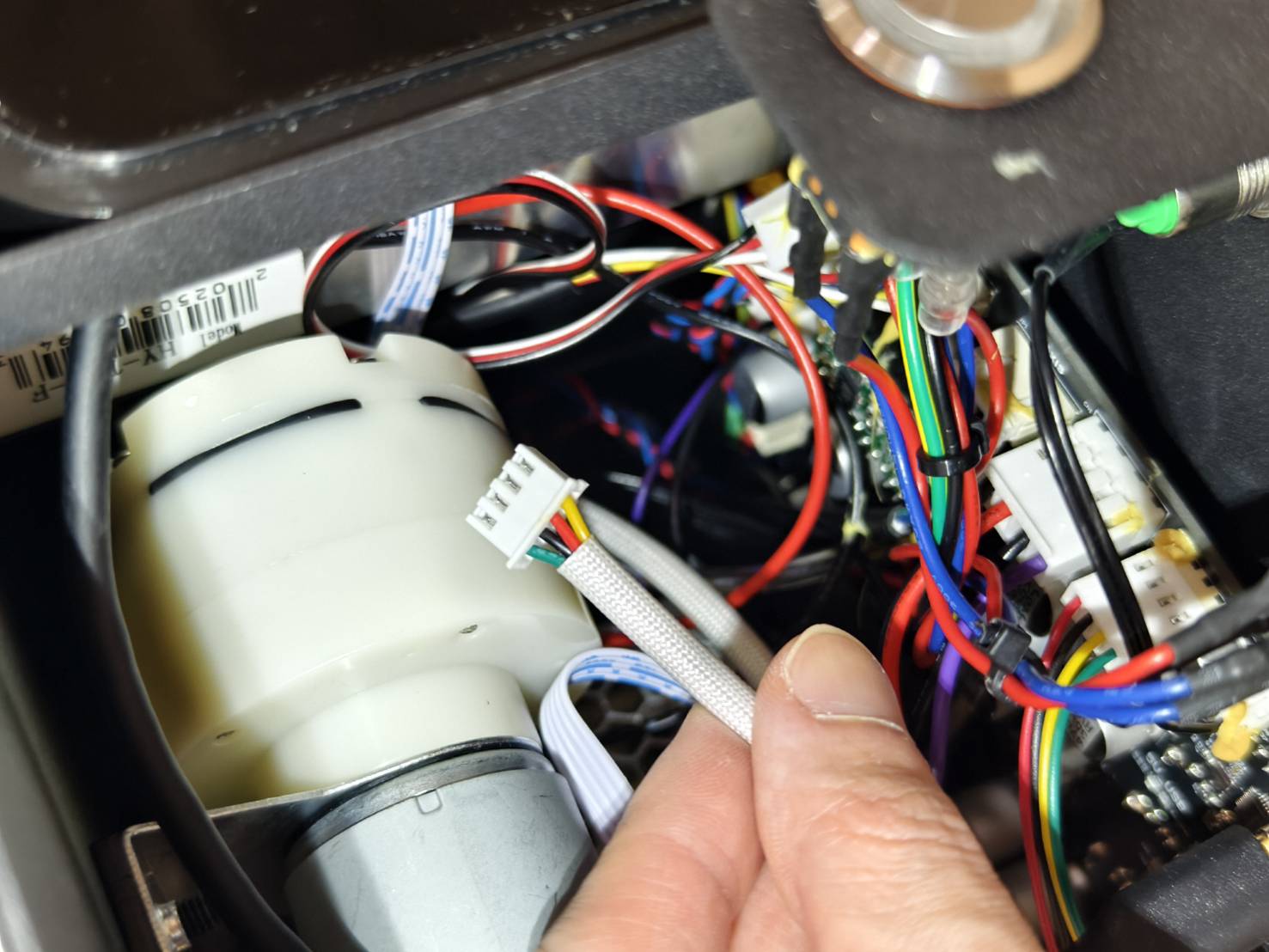

• 메인보드에서 유량 센서 케이블을 다시 연결합니다.
  (PCB 보드가 사진과 다른 경우 다이어그램 을 참조하십시오.)



  작업이 어려운 경우 에어 펌프를 분리하면 더 쉽게 할 수 있습니다.



• 재연결을 완료한 후, 유속 테스트를 실행하여 결과를 확인하십시오.
  (참조: 3단계)



결과를 확인하고 다음 조치를 결정하십시오:

8단계 - 펌웨어 재업데이트

• 펌웨어를 안정 버전으로 재업데이트하십시오.
  (펌웨어 문제인지 하드웨어 문제인지 확인하기 위한 과정입니다.)
  4-7 펌웨어 업데이트


• 업데이트 후 유속 테스트를 다시 실행하십시오.
  (참조: 3단계)


결과를 확인하고 다음 조치를 결정하십시오:

9단계 - 현지 리셀러 또는 FLUX 고객지원에 문의:

• 아래 링크의 안내에 따라 현지 리셀러 또는 FLUX 고객지원에 문제를 올바르게 보고하십시오. [고객 서비스 문의]

본 문서에서 수집된 기기 문제를 보여주는 사진 또는 동영상 등의 정보는 리셀러 또는 FLUX 고객지원팀과 공유가 필요합니다.

#END
