4-13 레드 라이트 정렬

설명

이 문서는 레드 도트 포인터의 경로를 레이저 빔 경로와 정렬하는 방법을 안내합니다.

레드 도트 포인터를 보정해야 하는 경우

도구

다음 도구를 준비해 주십시오:

1단계

레이저 펄스를 안전하게 수행하는 방법을 숙지해 주십시오.

A. 기기의 전원을 켭니다. B. 도어 커버를 닫습니다. C. Action으로 이동하여 원점 복귀 과정이 완료될 때까지 기다립니다. (도어 커버, 후면 커버, 하단 아이콘이 모두 닫힘으로 표시되는지 확인하십시오. 그렇지 않으면 펄스 작업을 수행할 수 없습니다.) D. 펄스 버튼을 찾습니다. E. 한 번 클릭 = 1회 펄스, 두 번 클릭 = 2회 펄스 등 ⚠︎ 펄스 작업 시 항상 도어 커버와 후면 커버가 닫혀 있는지 확인하십시오.

2단계

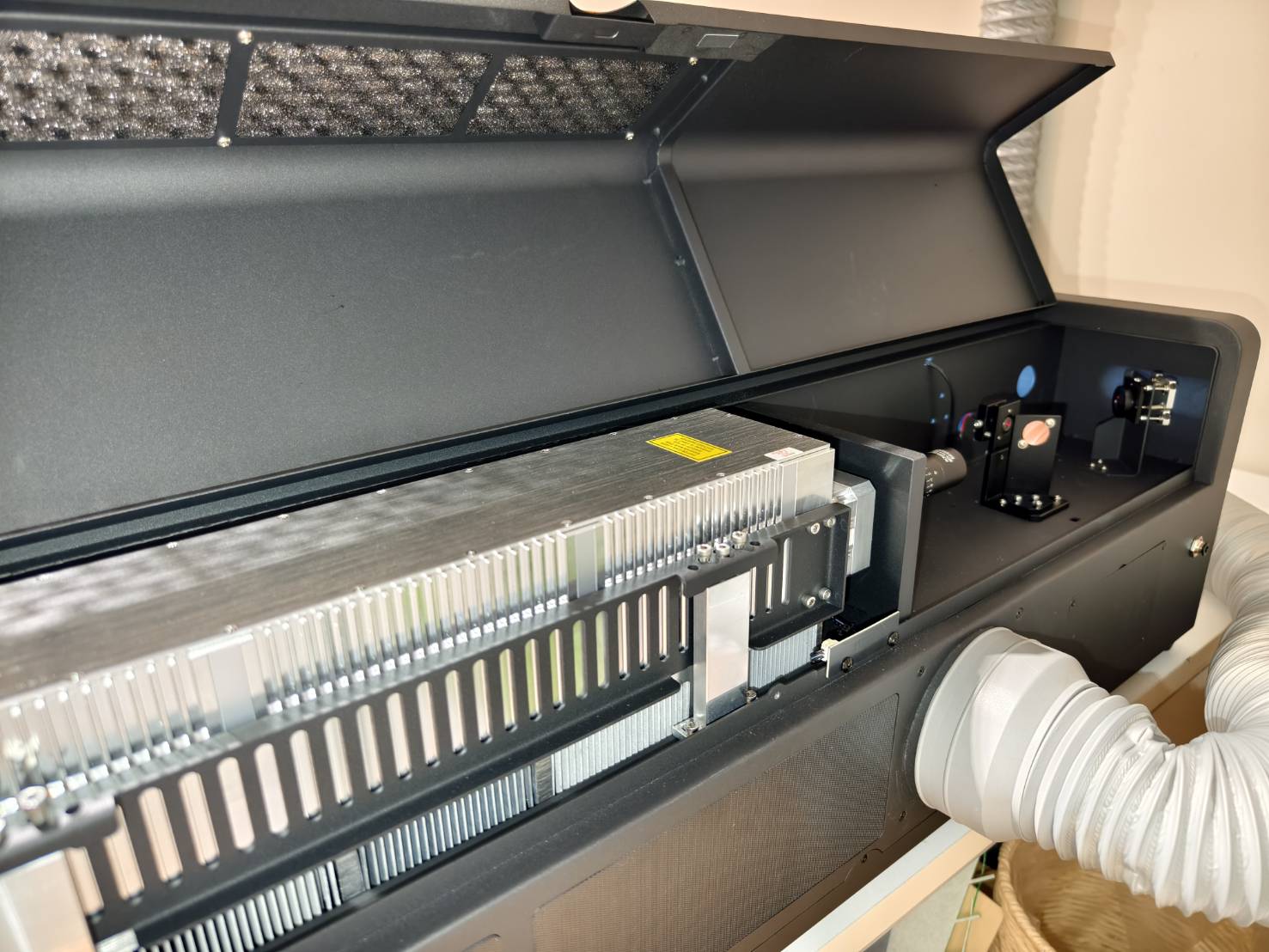

드라이버를 사용하여 기기 후면의 나사를 풀고 후면 커버를 엽니다.

3단계

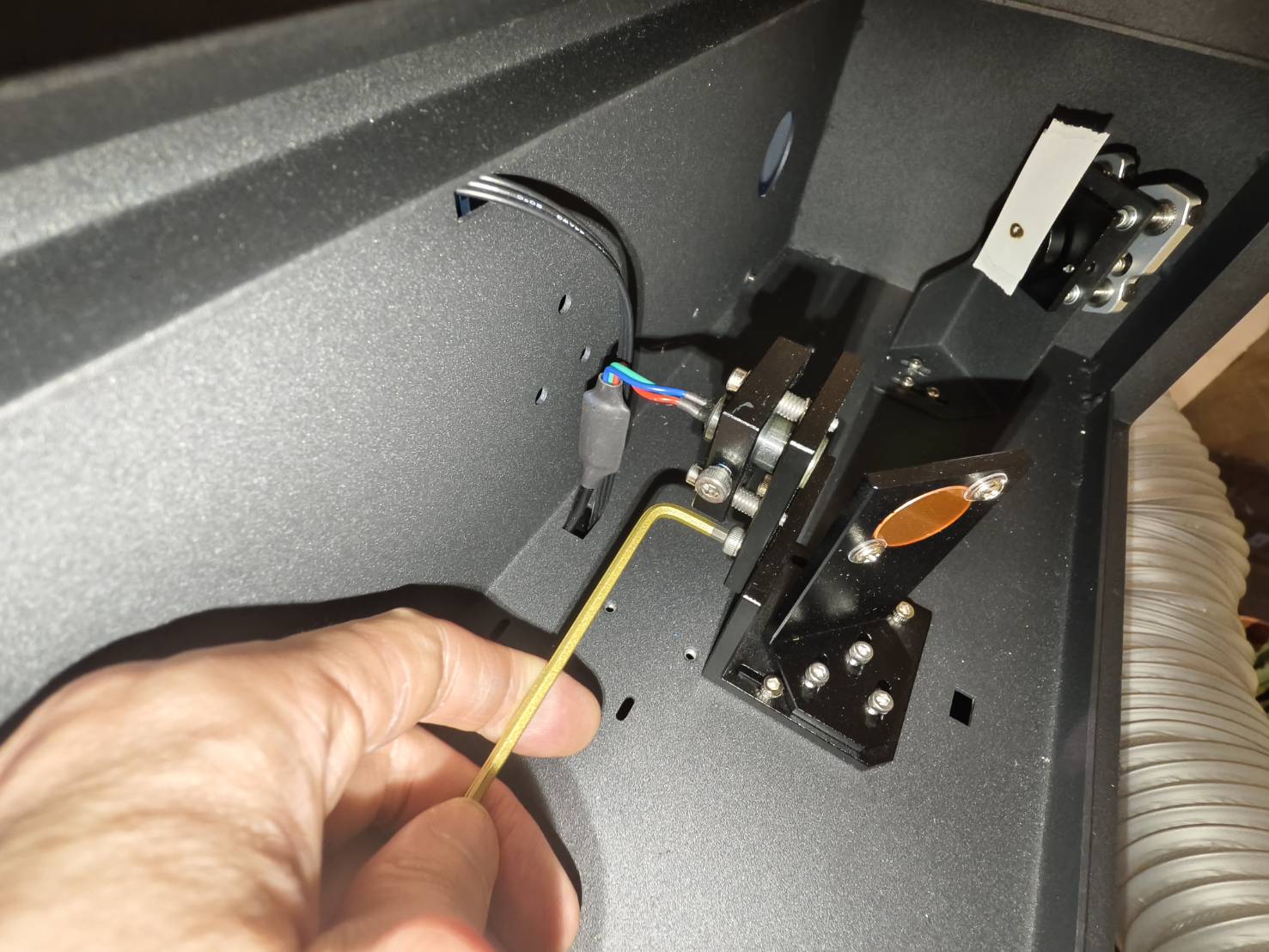

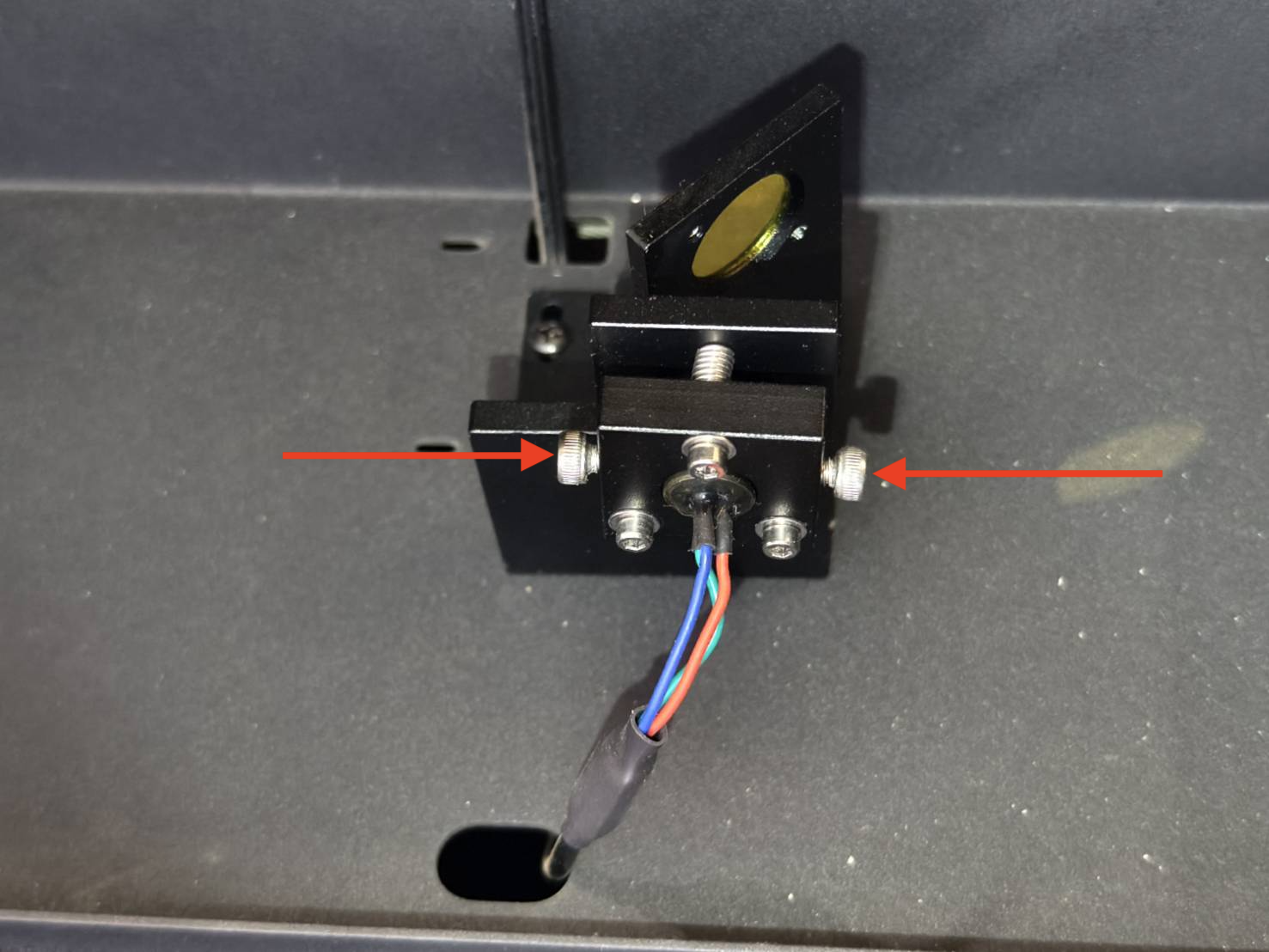

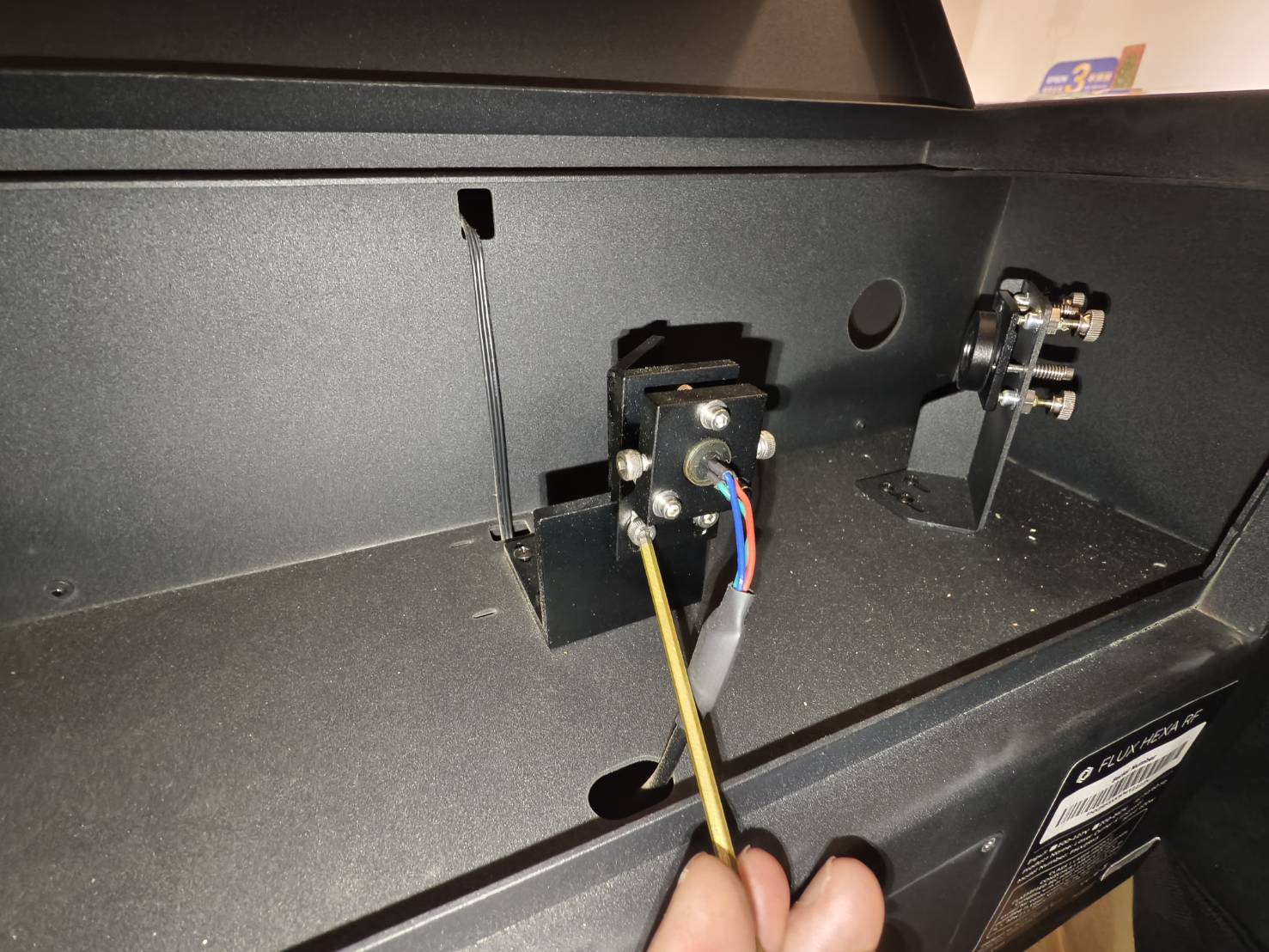

빨간 점 모듈 양쪽의 나사 두 개가 조여져 있는지 확인하십시오. (3mm 육각 렌치)
(레이저 튜브 메커니즘의 크기가 다르기 때문에 30W 및 60W/80W 모델의 빨간 점 모듈 설치 방향이 다릅니다.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

4단계

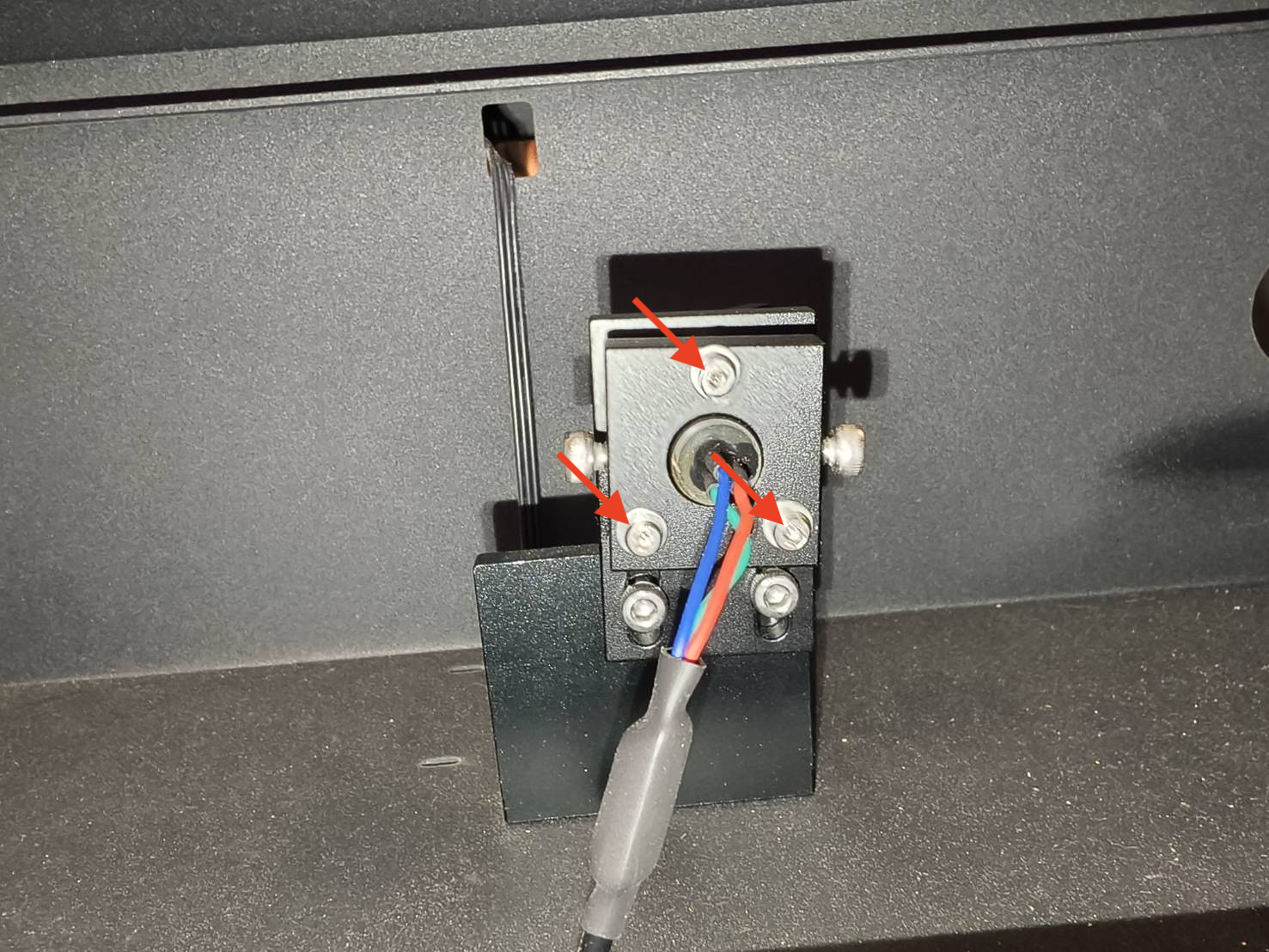

빨간 점 레이저 마운트의 조정 나사 3개를 조이십시오.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

5단계

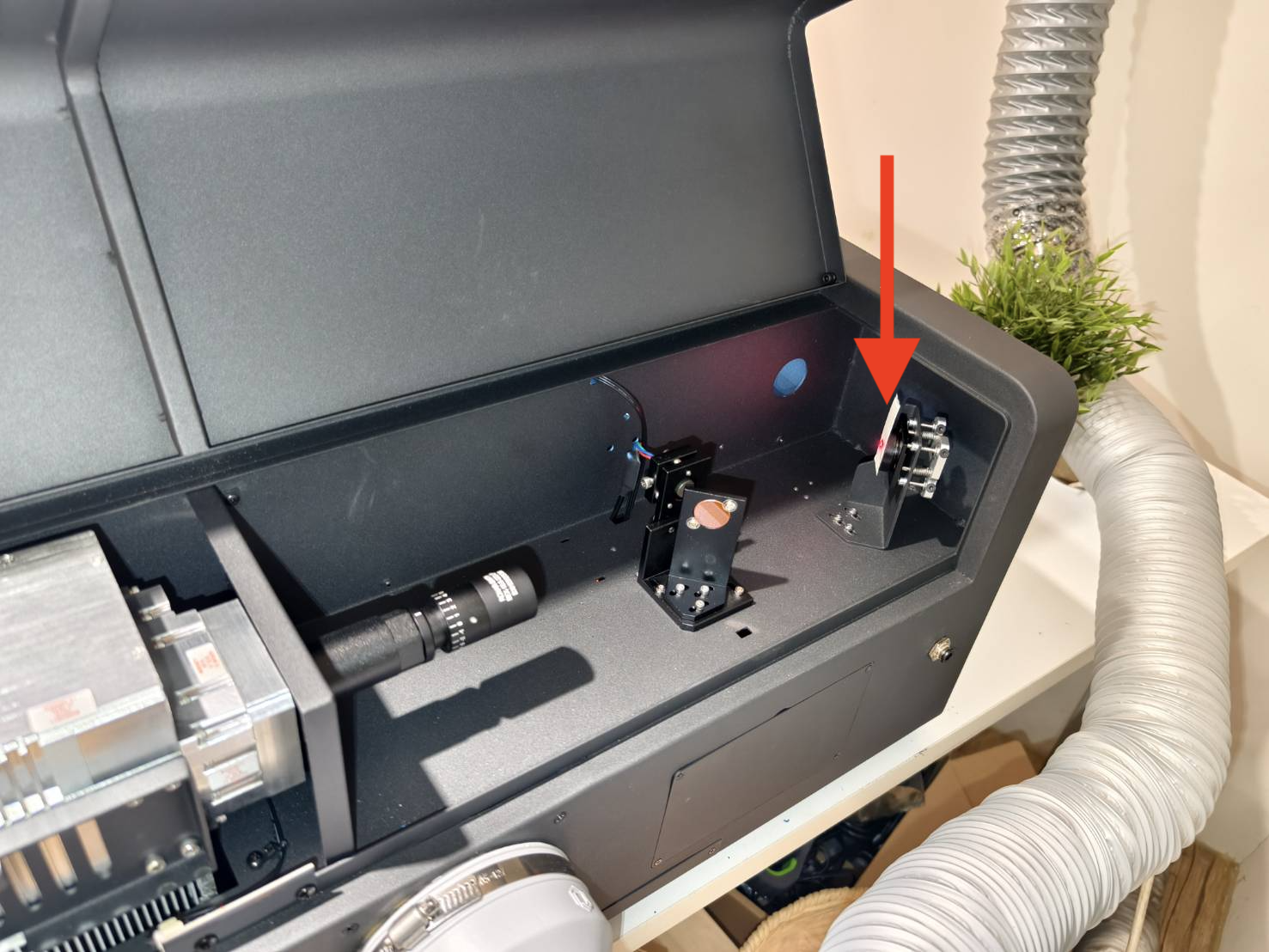

첫 번째 미러에 "이중" 테이프를 붙인 다음, 후면 커버를 닫고 2회 펄스를 실행하십시오.
(테이프를 제거하지 마십시오. 미러에 그대로 두십시오.)

6단계

후면 커버를 열고 화상 자국이 빨간 점과 겹치는지 확인하십시오.

올바른 예 - 겹침	잘못된 예 - 겹치지 않음

결과를 평가하고 다음 단계를 진행하십시오:

7단계

이 단계에서는 적색 레이저 포인터의 수평 위치를 조정합니다.

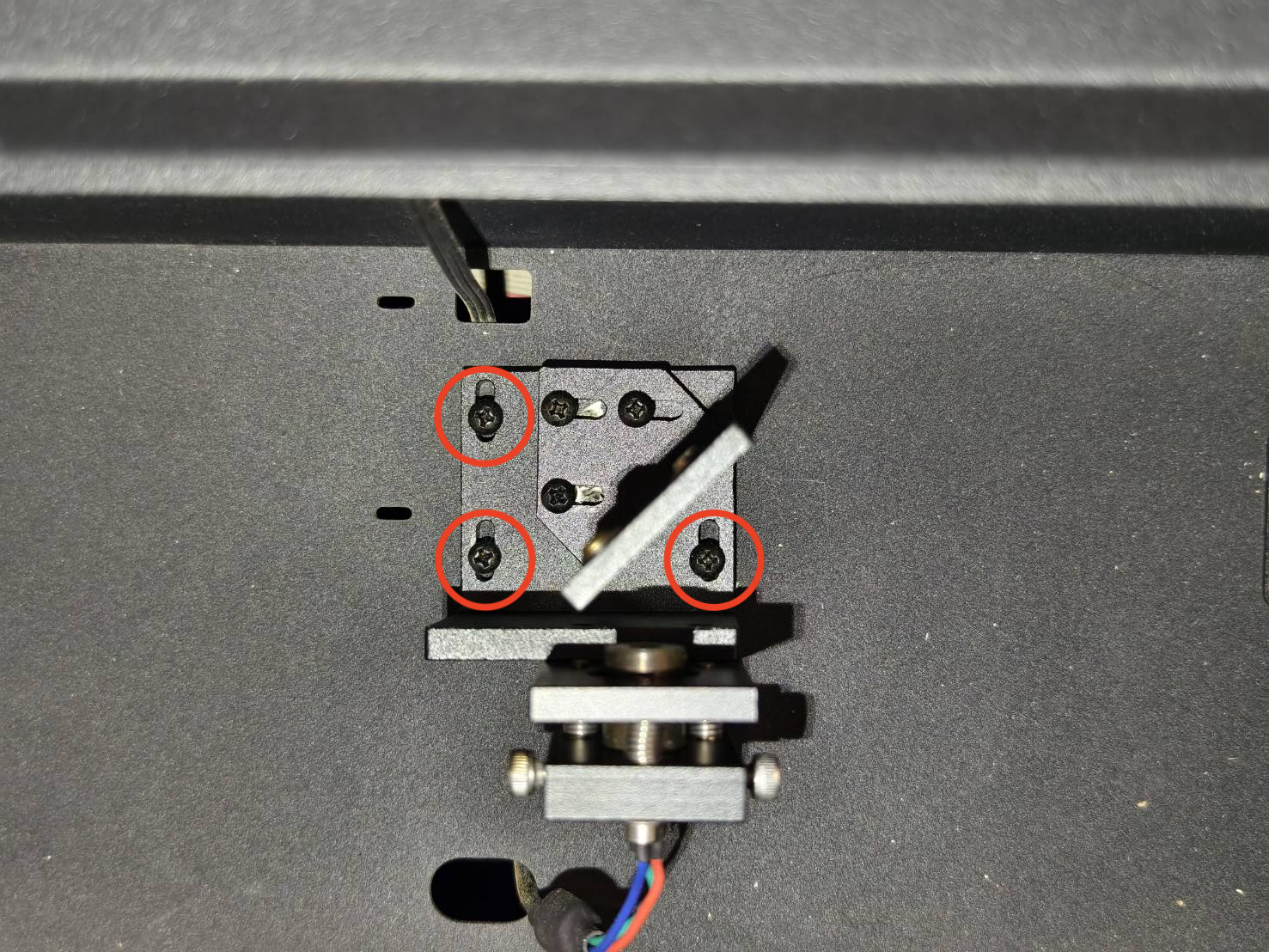

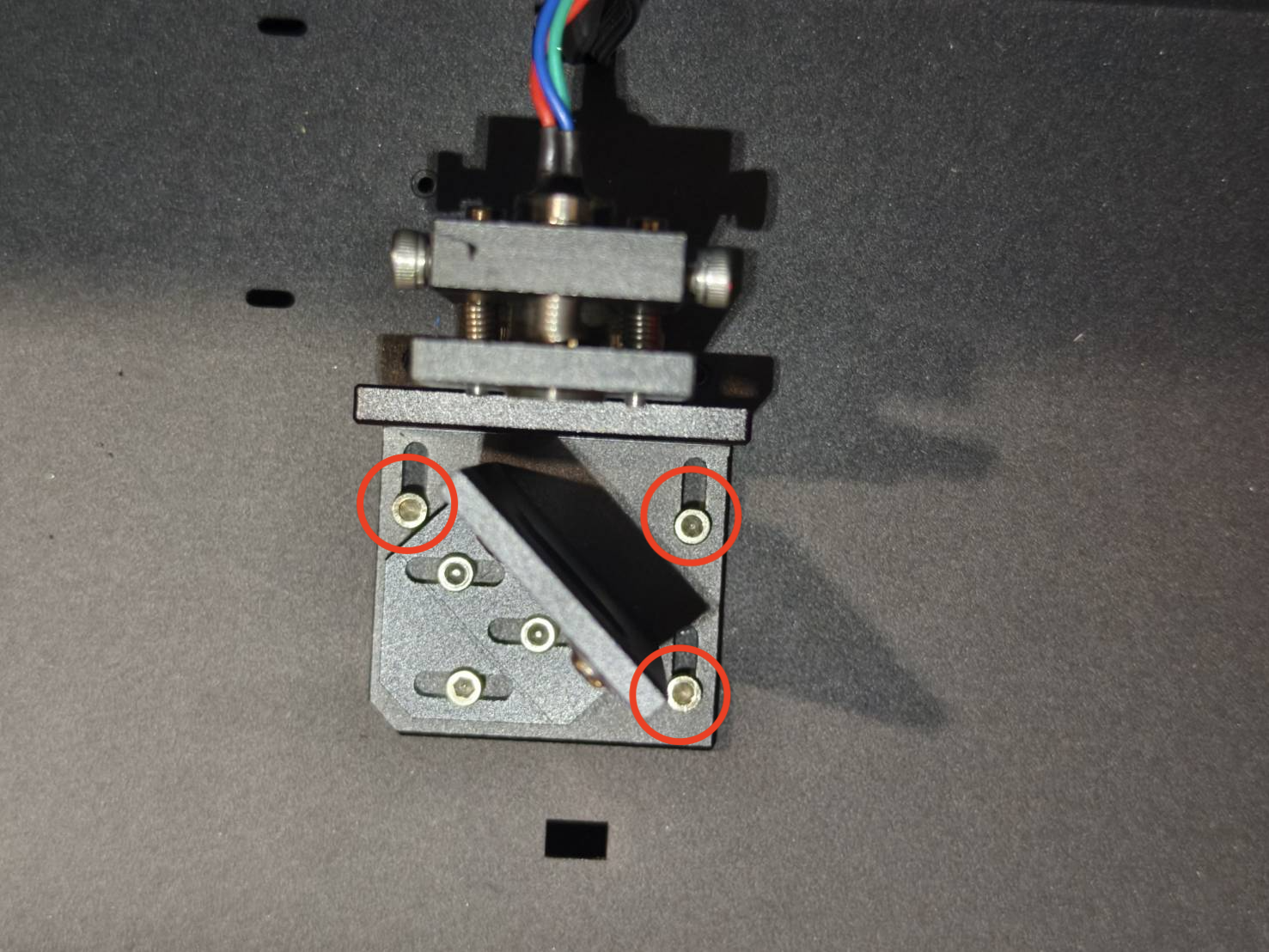

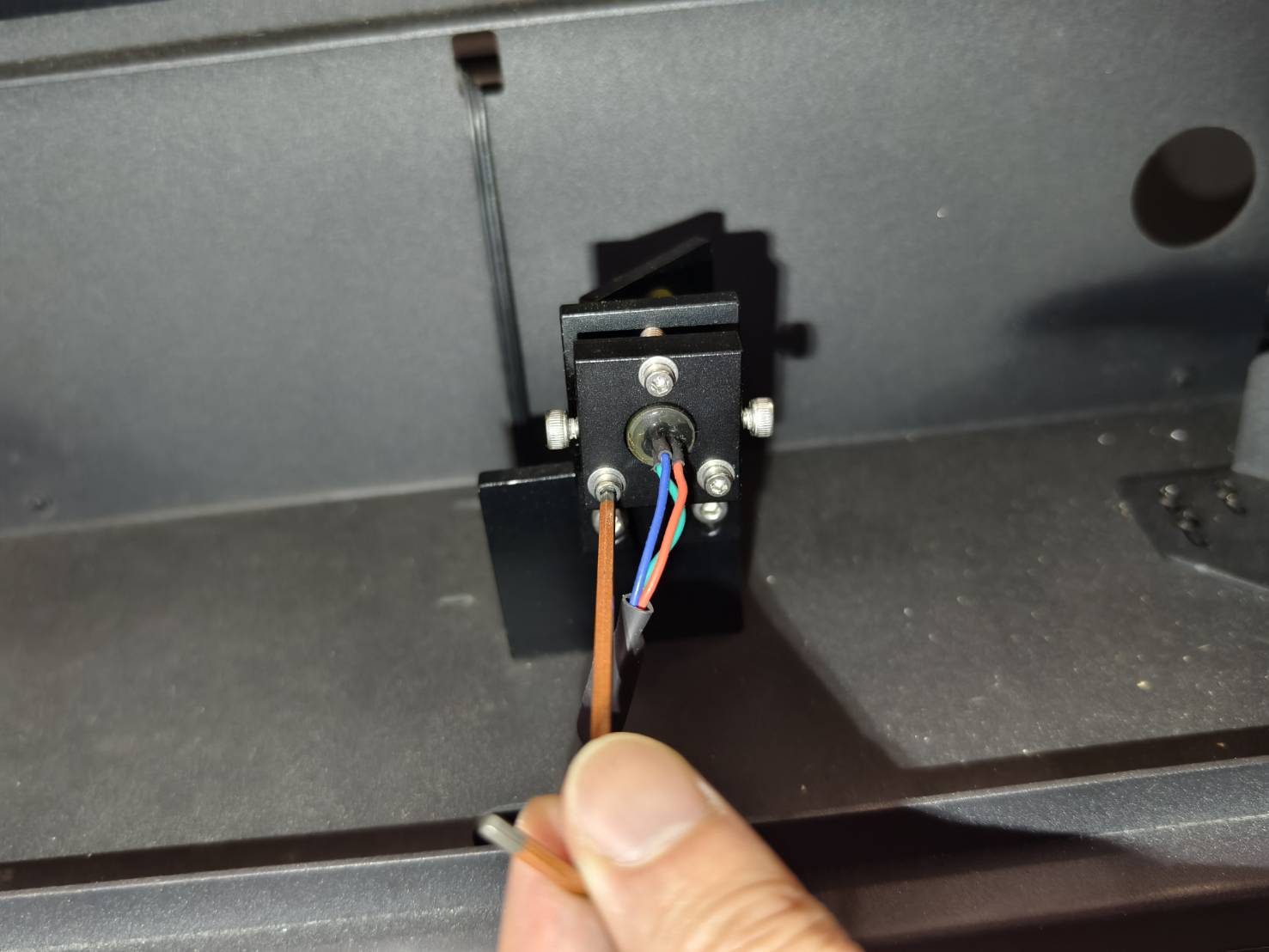

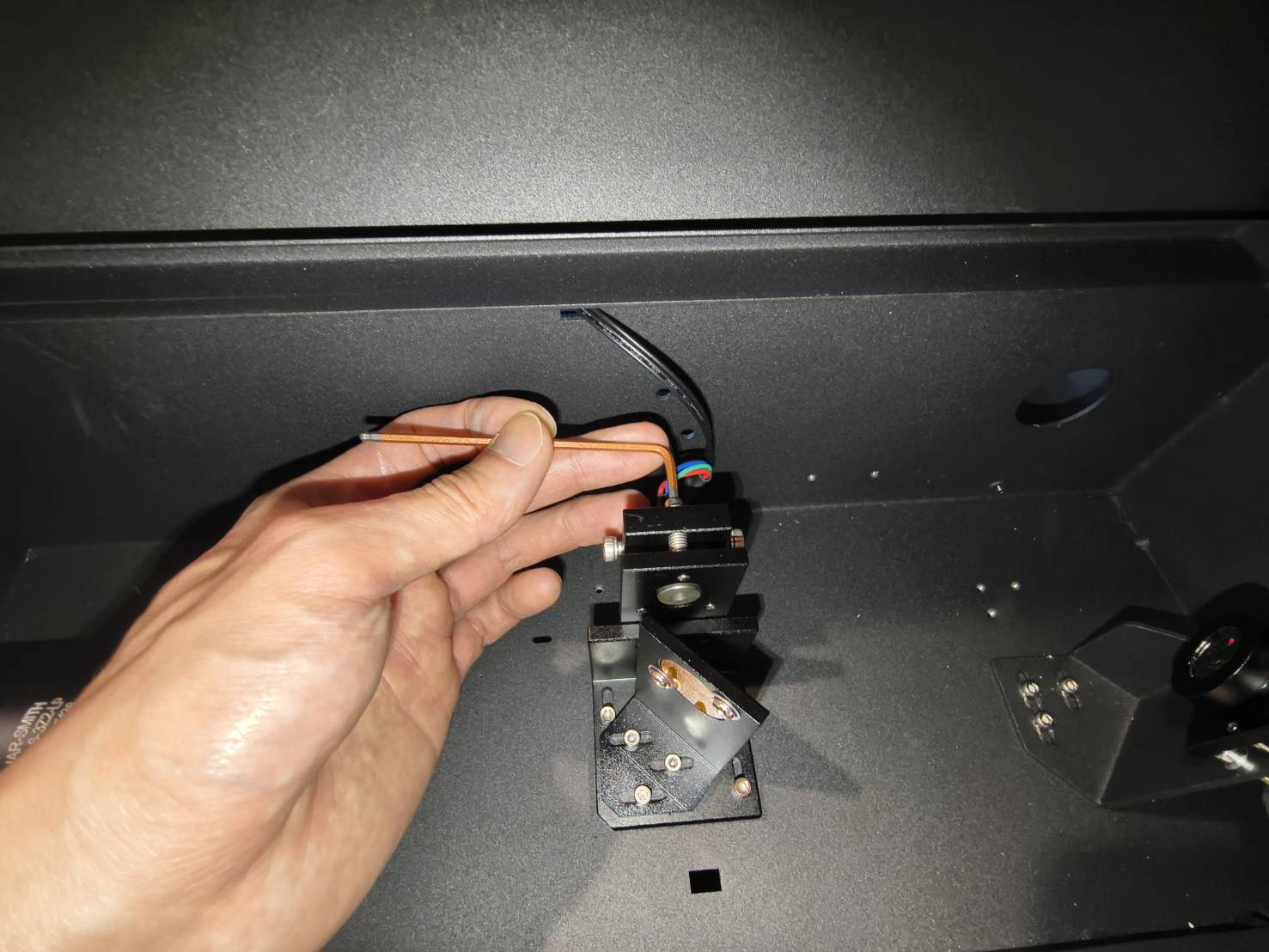

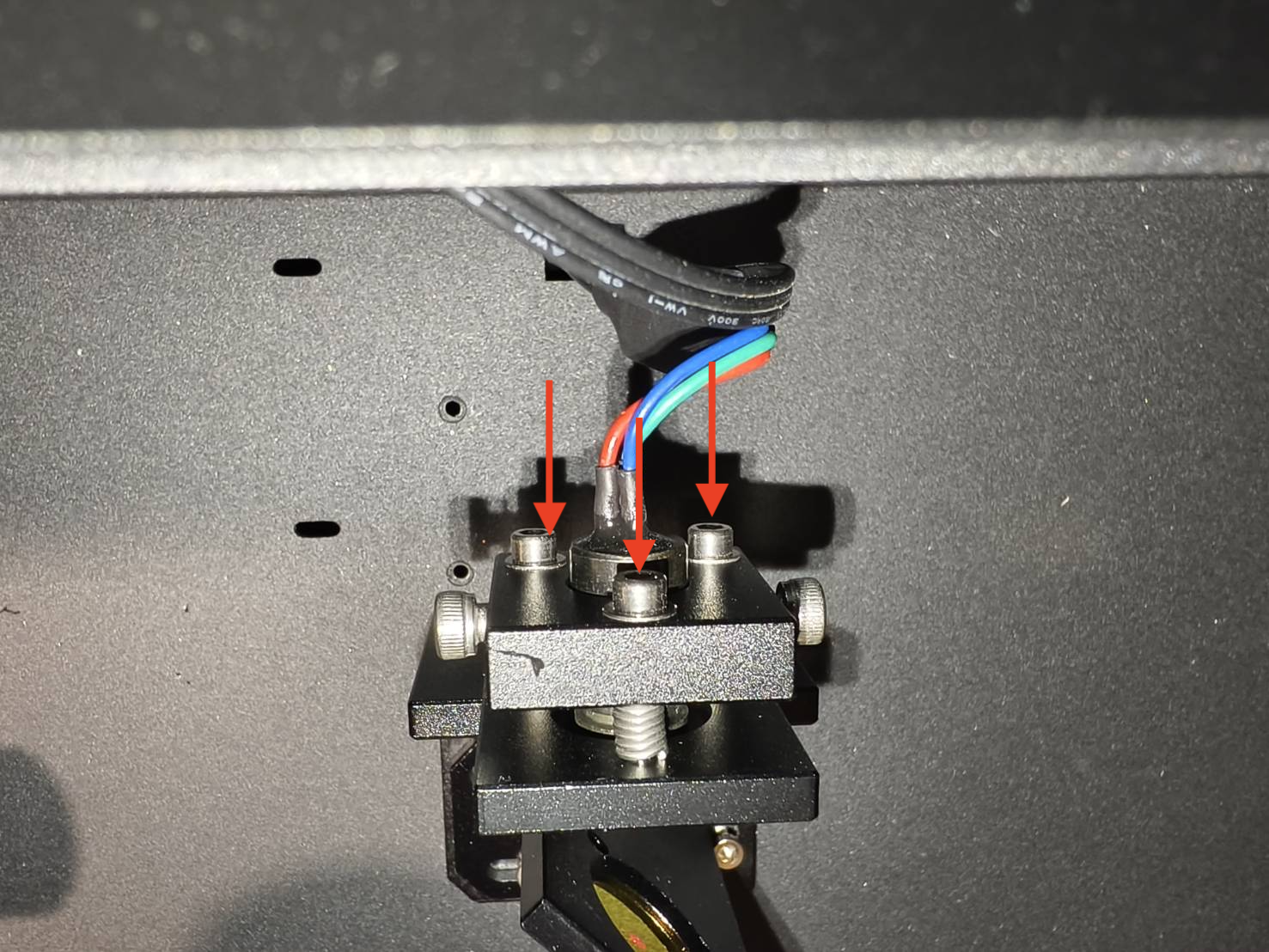

• 적색 레이저 포인터 마운트 하단의 나사 3개를 풀어주세요. (2.5mm 육각 렌치 또는 십자 드라이버 사용)
• 마운트를 이동하여 레이저 자국과 적색 레이저 포인터가 수평으로 겹치도록 하세요.
• 나사를 조여주세요.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

8단계

이 단계에서는 적색 레이저 포인터의 수직 위치를 조정합니다.

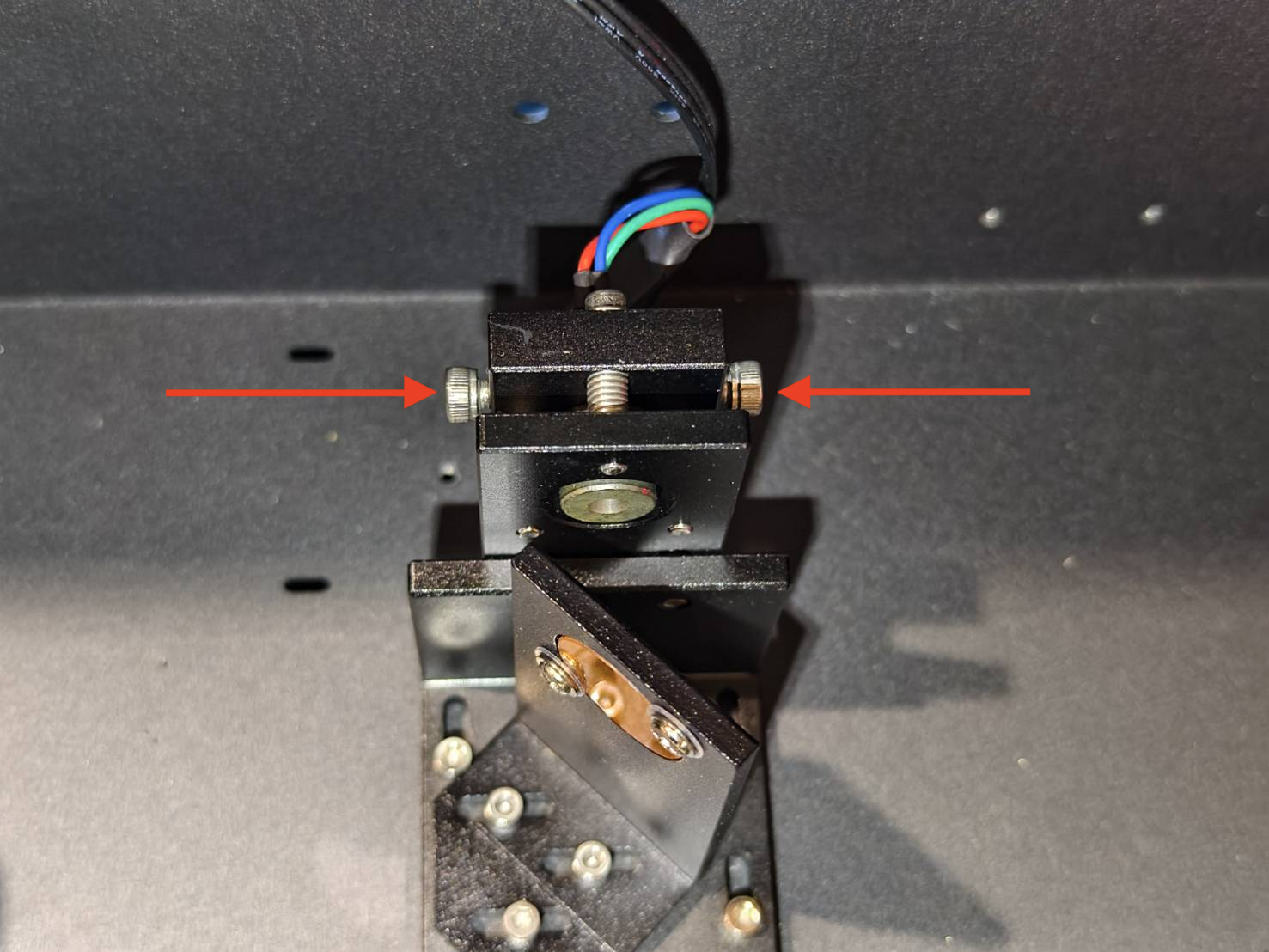

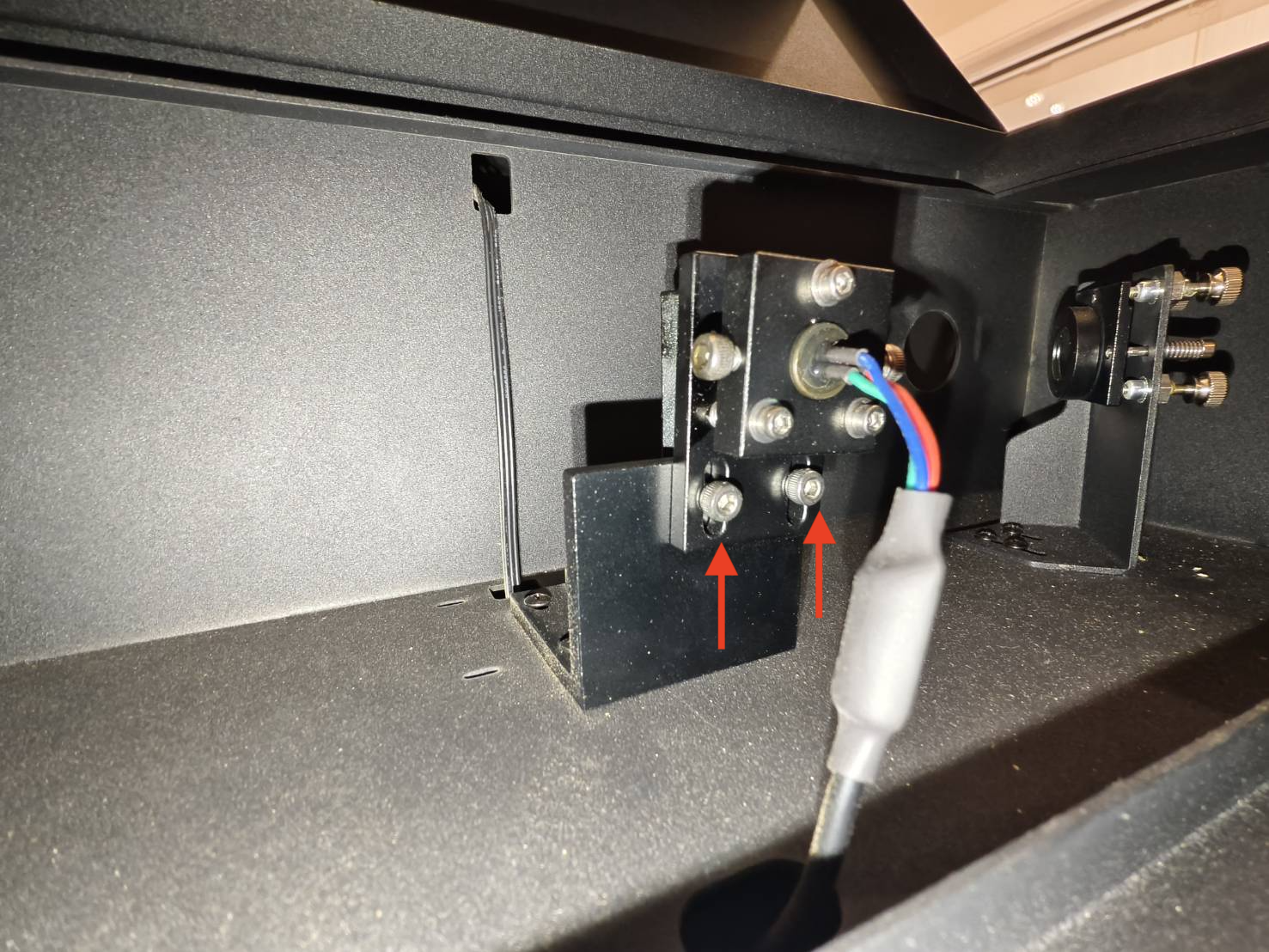

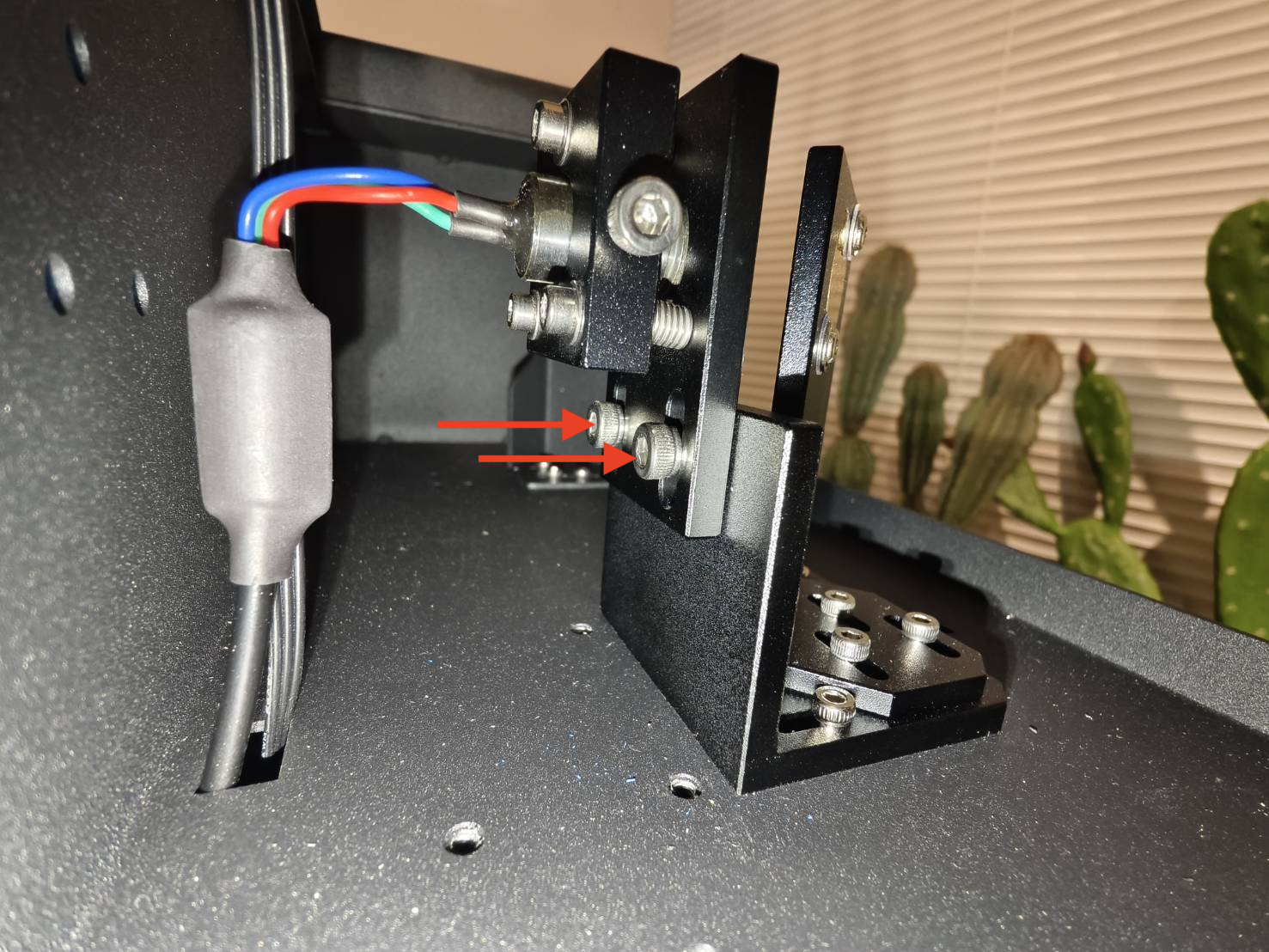

• 적색 레이저 포인터 마운트의 나사 2개를 풀어주세요. (3mm 육각 렌치)
• 마운트를 이동하여 레이저 자국과 적색 레이저 포인터가 수직으로 겹치도록 하세요.
• 나사를 조여주세요.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

9단계

첫 번째 미러에 새로운 이중층 테이프를 부착하고 두 번의 펄스를 수행하여 광학 경로를 재확인하세요.

올바른 예 - 겹침	잘못된 예 - 겹치지 않음

결과를 평가하고 다음 단계를 진행하십시오:

10단계

나사 3개를 풀어 조정 가능하도록 하세요.

단계 11

이 단계에서는 레드 도트와 실제 CO2 레이저의 광학 경로가 정렬되고 겹치는지 확인합니다.
정렬되지 않은 경우 2.5mm 육각 렌치를 사용하여 레드 도트 모듈을 조정하세요.

도어 커버를 여세요. 세 번째 미러 입구에 이중 양면 테이프를 붙이세요. Action으로 이동하여 'Unlock Motors'를 누르세요. 레이저 헤드를 우측 하단 모서리로 이동시키세요. 레드 도트가 켜져 있는지 확인하세요. 도어 커버를 닫으세요. 3회 펄스를 수행하세요. 레드 레이저 도트와 번 마크가 겹치는지 확인하세요. 필요한 경우 레드 레이저를 조정하세요.

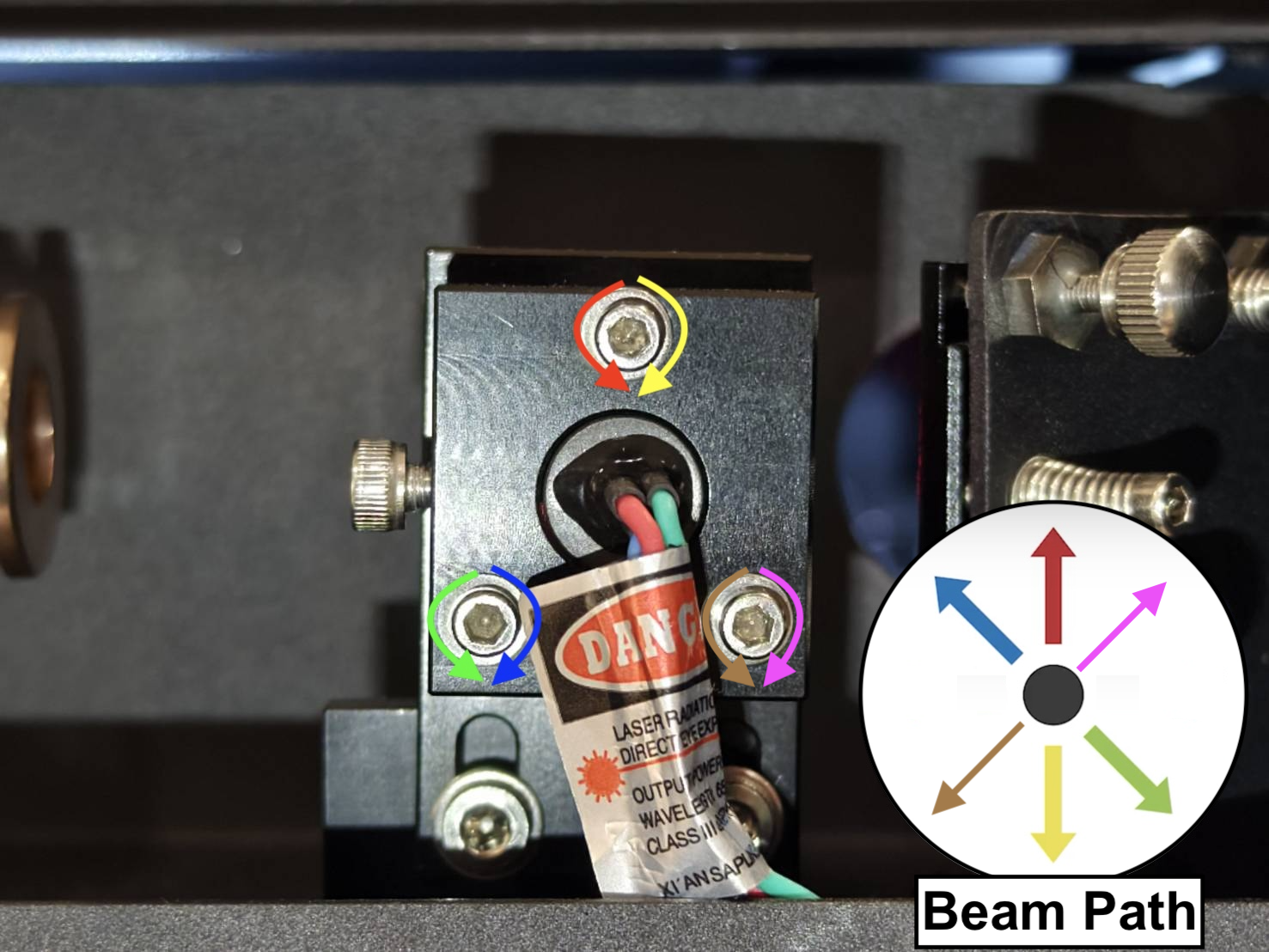

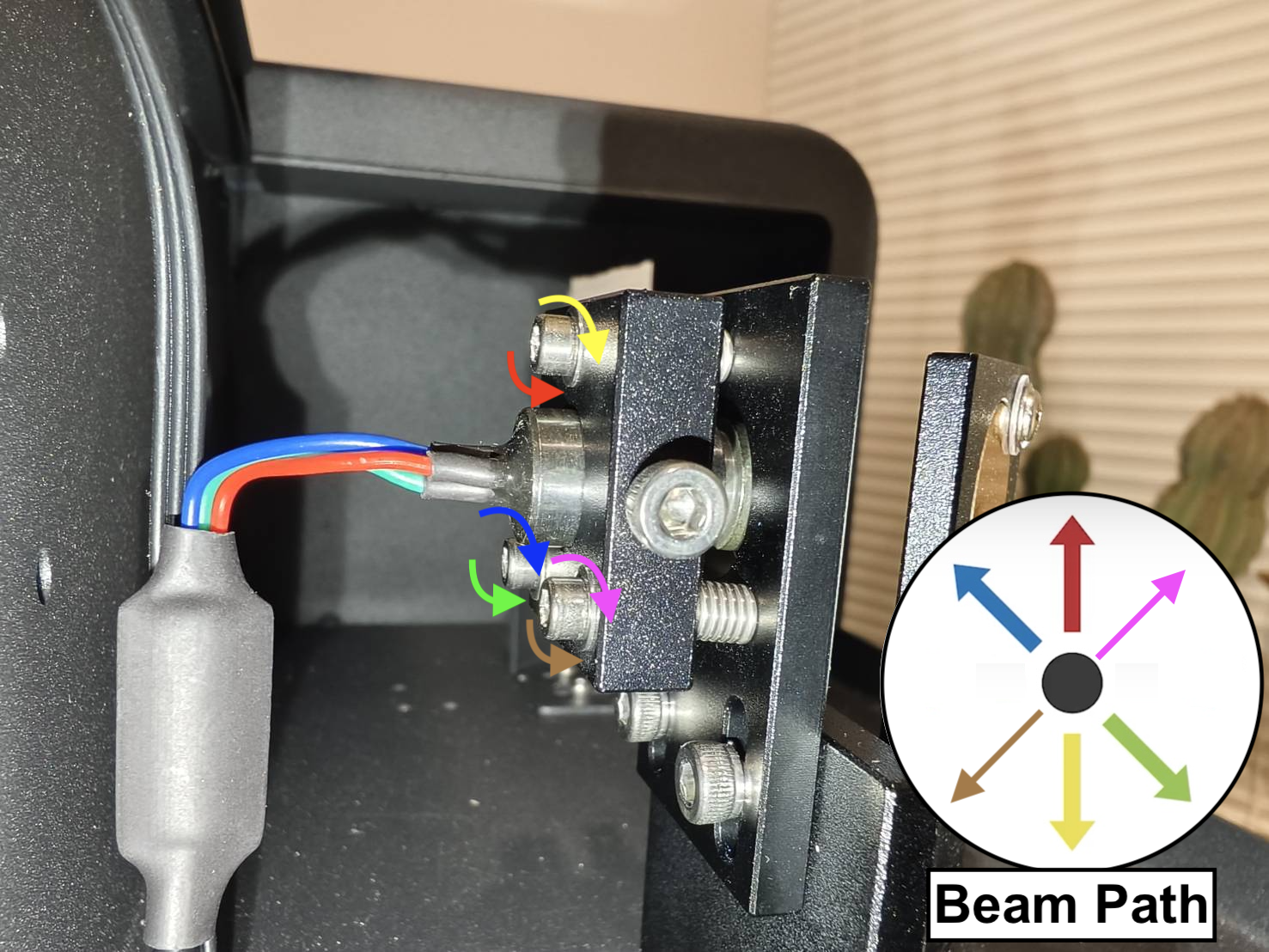

올바른 예 - 겹침 잘못된 예 - 겹치지 않음 레드 도트 모듈의 나사 및 빔 경로 HEXA RF 30W HEXA RF 60W / HEXA RF 80W 참고: 레드 도트가 테이프에 떨어지지 않으면 레드 도트 경로가 너무 많이 벗어난 것입니다. 두 번째 미러에서 찾을 수 있습니다. 레드 도트를 미러의 반사 영역으로 이동시켜 주세요.

단계 12

다음 링크를 사용하여 레이저 광학 경로를 확인하세요.
4-8 광학 경로 확인

결과를 평가하고 다음 단계를 진행하십시오:
