4-9 광학 경로 조정

1. Beam Studio의 기본 출력 및 속도 설정으로 재료를 절단할 수 없습니다.
2. 특정 영역에서 조각 결과가 연하게 나타나 전체적으로 불균일한 효과가 발생합니다.
3. 재료의 절단면/단면이 수직이 아니고 기울어져 보입니다.

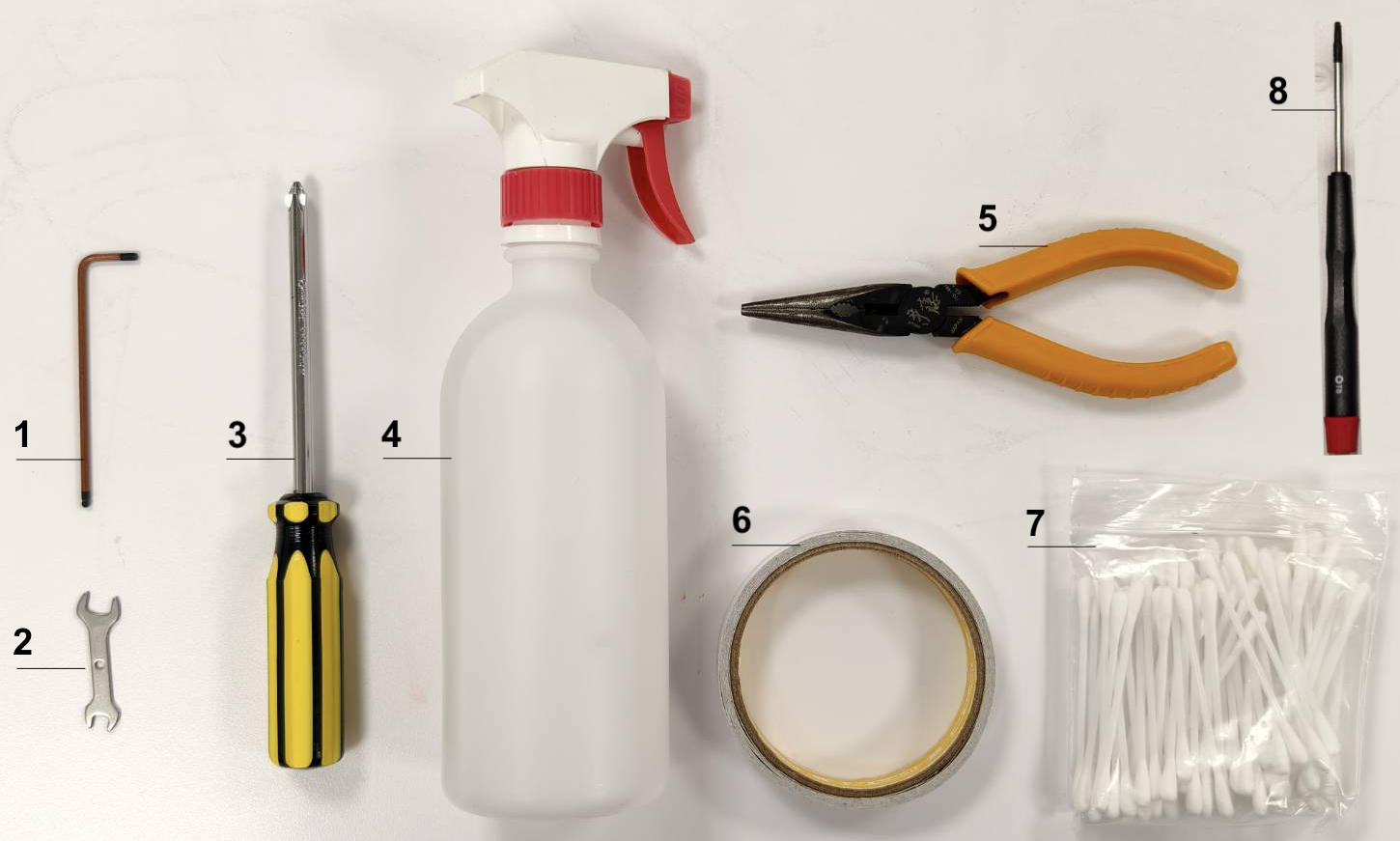

1. 2.5mm 육각 렌치(앨런 키)
2. 양구 스패너
3. 십자 드라이버
4. 소독 스프레이 / 알코올 스프레이
5. 플라이어
6. 양면 테이프
7. 면봉
8. T8 톡스 드라이버

실제 단계:

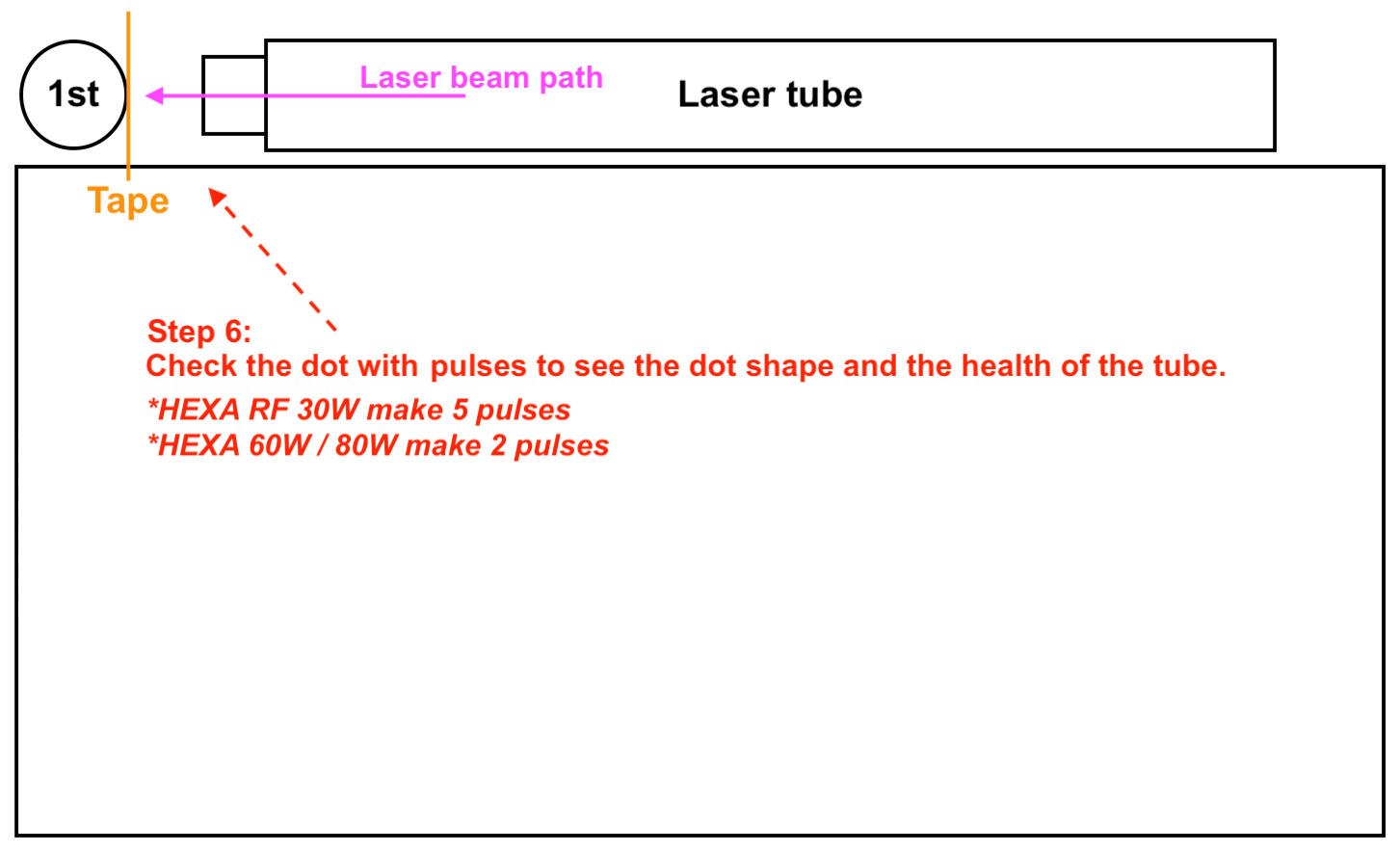

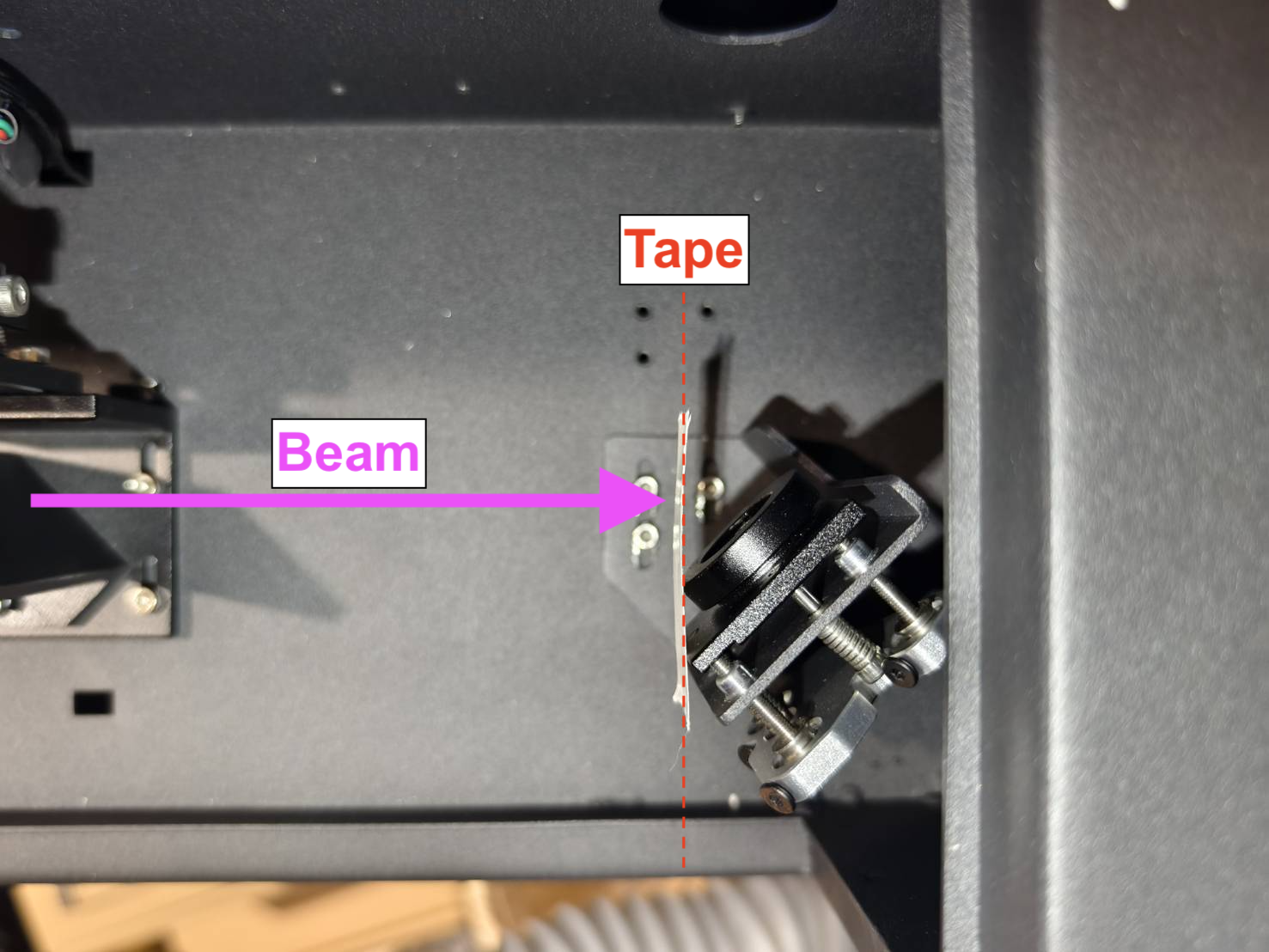

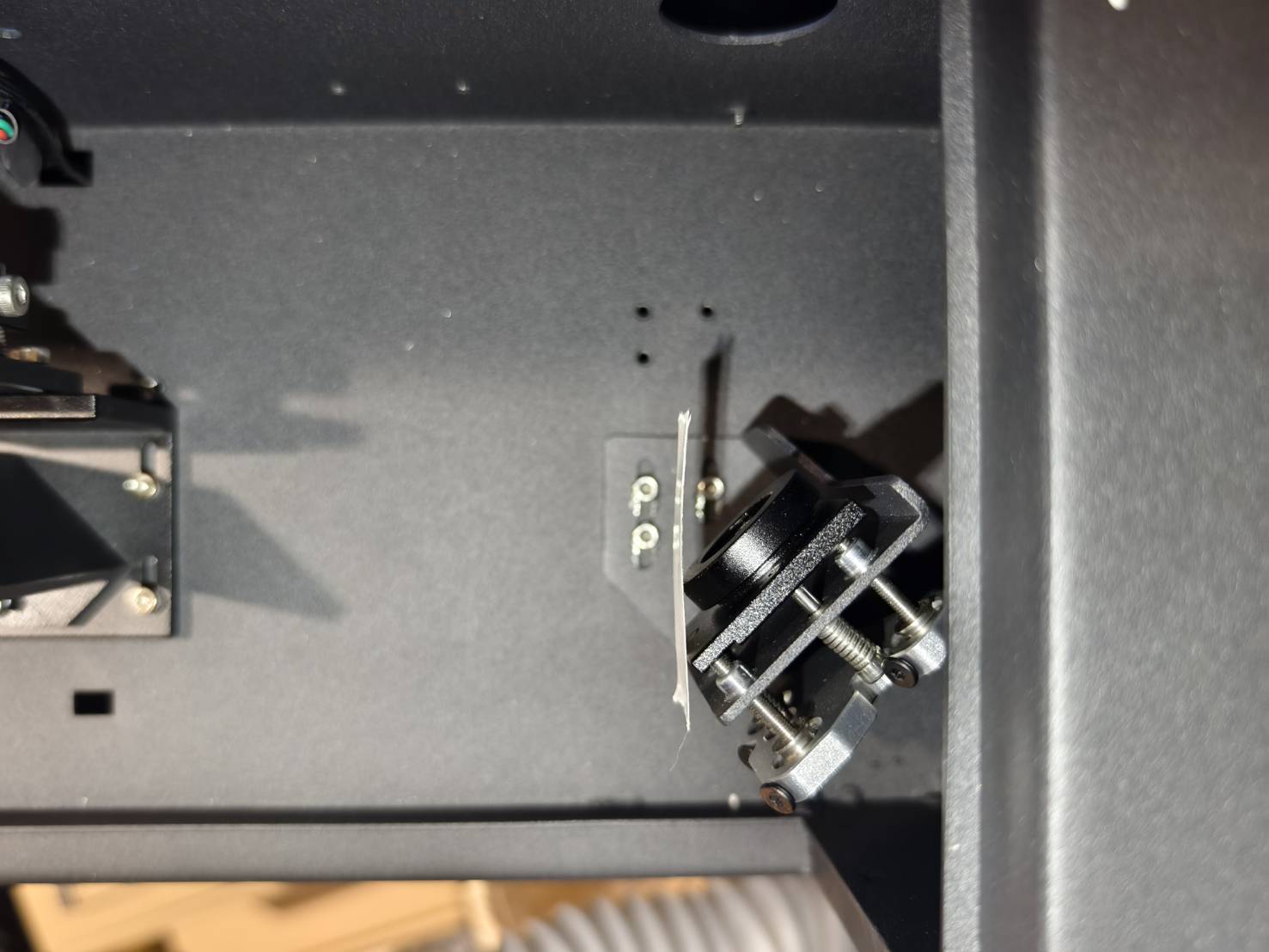

• 테이프를 첫 번째 미러에 부착하고 빔과 90도 각도를 이루는지 확인하십시오.

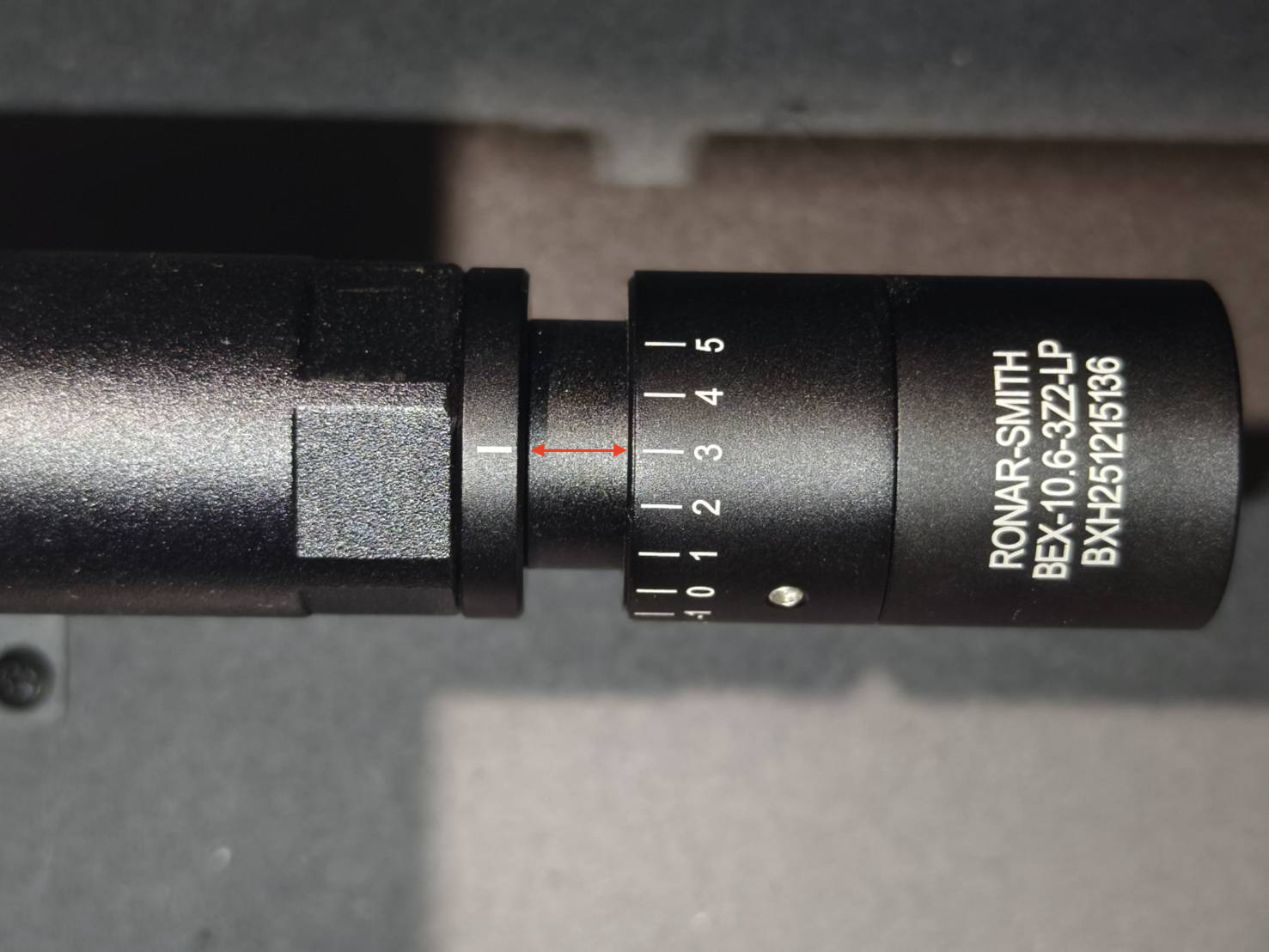

• 빔 익스팬더를 기본값 "3"으로 조정하십시오.



• 후면 커버를 닫고 레이저 펄스를 실행하십시오.
  HEXA RF 30W의 경우 5회 펄스를 실행하십시오.
  HEXA RF 60W/80W의 경우 양면 테이프가 발화하는 것을 방지하기 위해 2회 펄스를 실행하십시오.



• 시연

  (HEXA RF 30W의 경우 5회 펄스를 실행하십시오. HEXA RF 60W/80W의 경우 양면 테이프가 발화하는 것을 방지하기 위해 2회 펄스를 실행하십시오.)



• 결과를 확인하십시오.

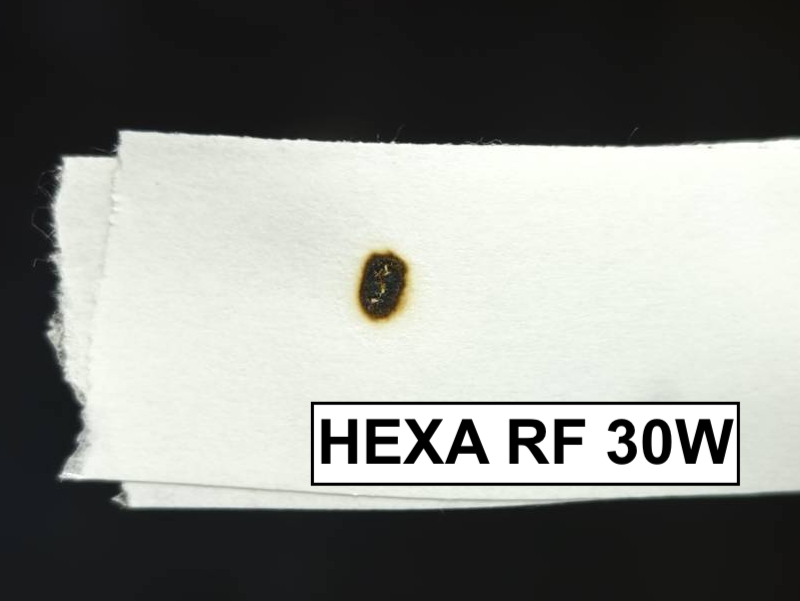

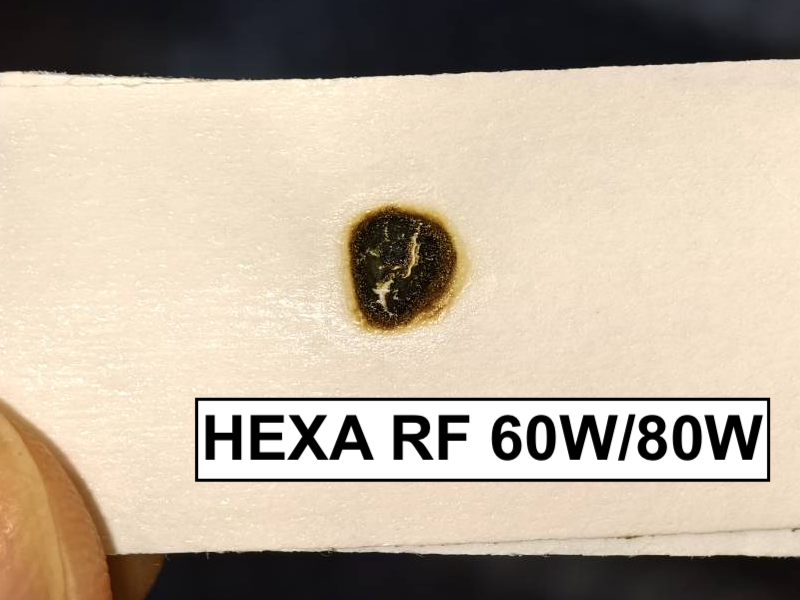

  테이프 테스트 결과 예시
  양호한 예시 - 원형이며 선명함	불량한 예시 - 약하거나, 속이 비었거나, 불규칙함

• 양호한 결과 >> 7단계

• 불량한 결과 또는 자국이 없음 >> 고객 서비스 문의
  • 가능한 원인:
    • 레이저 튜브가 손상되어 교체가 필요합니다.
    • 레이저 전원 공급 장치가 손상되어 교체가 필요합니다.

1. 도어 커버를 여십시오.

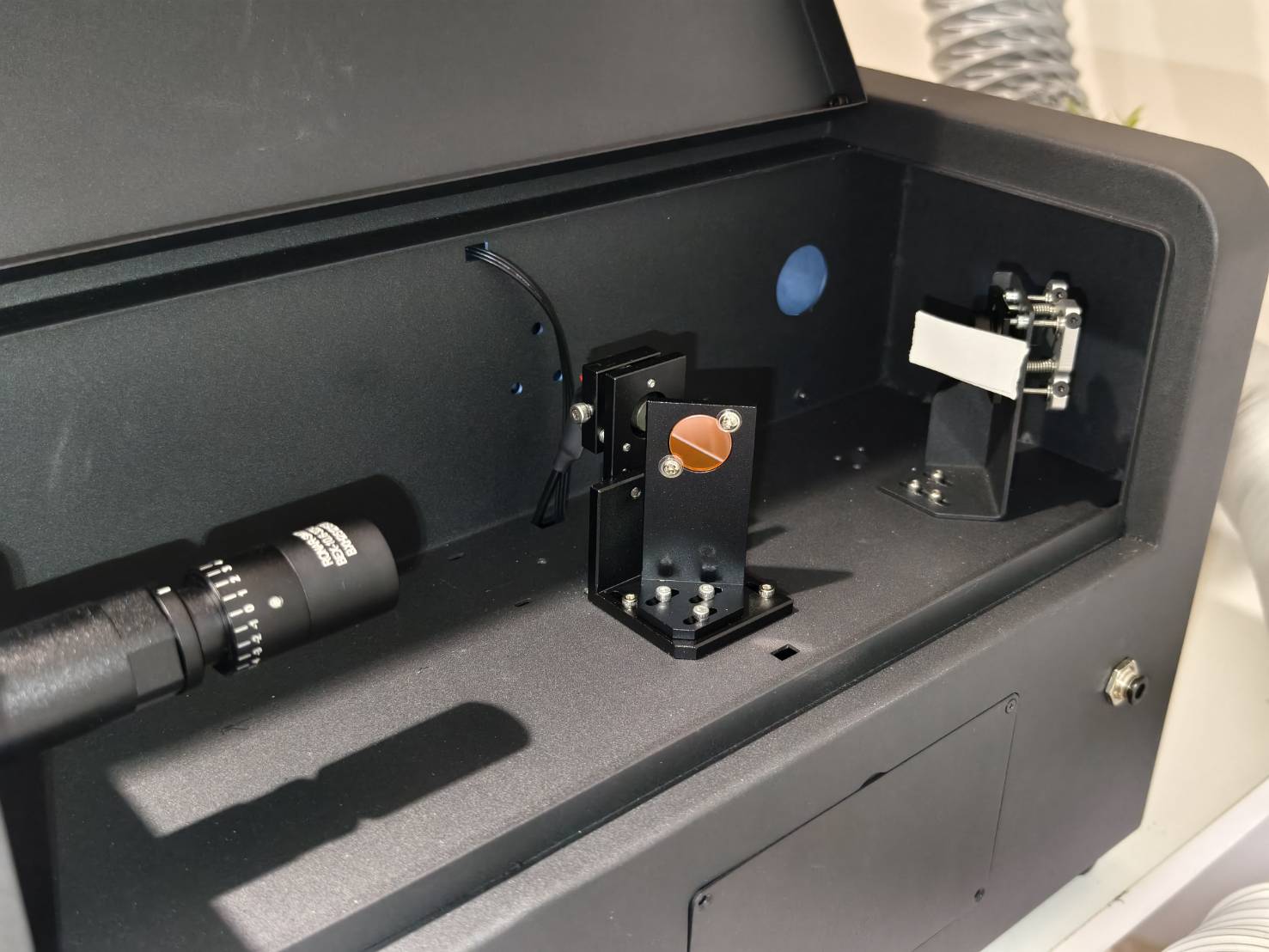

2. 세 번째 미러 입구에 이중으로 겹친 양면 테이프를 부착하십시오.
3. 동작 모드로 이동하여 "모터"를 탭하십시오 (모터를 해제하기 위해).
4. 레이저 헤드를 우측 하단 모서리로 이동하십시오.
5. 적색 레이저가 켜져 있는지 확인하십시오.
6. 도어 커버를 닫으십시오.
7. 2-3회 펄스를 실행하십시오. (RF 30W x 3, RF 60W/80W x 2)
8. 적색 레이저 점과 화상 자국이 겹치는지 확인하십시오.
9. 필요한 경우 적색 레이저를 조정하십시오.

올바른 예시 - 겹침	잘못된 예시 - 겹치지 않음

참고:
빨간색 점이 테이프에 떨어지지 않으면 빨간색 레이저 경로가 너무 벗어난 것입니다.
두 번째 미러에서 찾을 수 있습니다. 빨간색 점을 미러의 반사 영역으로 이동시키십시오.

빨간색 레이저를 찾을 수 없다면 빨간색 레이저 포인터가 고장났거나 너무 많이 벗어난 것입니다. 이 link 를 참조하여 빨간색 레이저를 재보정하십시오.

단계 개요:

실제 단계:

1. 테이프를 제거하고 두 번째 미러에 새로운 이중 양면 테이프를 붙이십시오.
2. 레이저 헤드를 좌측 상단 모서리로 이동하십시오.
3. 도어 커버를 닫고 2-3회 펄스를 실행하십시오. (RF 30W x 3, RF 60W/80W x 2)
4. 빨간색 레이저와 화상 자국이 겹치는지 육안으로 확인하십시오.

올바른 예시 - 겹침

잘못된 예시 - 겹치지 않음

• 양호한 결과 - 겹침 >> Step 9

• 불량한 결과 - 겹치지 않음 >> 단계 8.1

• 나사 고정제를 올바르게 제거하는 방법: 먼저 나사에 알코올을 분사하여 젤이나 접착제를 용해시키고 몇 초간 기다린 후, T8 드라이버를 사용하여 3개의 나사를 풀면 고정제를 제거할 수 있습니다.



• 시연 (영상의 나사는 촬영 전에 미리 풀어놓았음을 참고하시기 바랍니다.)

• 레이저 점의 위치와 조정이 필요한 나사 및 방향을 확인하십시오.

  아래 예시를 참조하여 번호와 해당 조정 방법을 확인하십시오:


• #1의 경우:
  빨간색 레이저 점을 우하단 으로 이동시켜 겹치게 해야 합니다.
  좌상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.




  #2의 경우:
  빨간색 레이저 점을 바로 아래로 이동시켜 겹치게 해야 합니다.
  좌하단 나사를 반시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.





  #3의 경우:
  빨간색 레이저 점을 먼저 아래로 이동시킨 다음 왼쪽으로 이동시켜 겹치게 해야 합니다.
  좌하단 나사를 반시계 방향으로 돌려 점을 아래로 이동시켜야 합니다.
  우상단 나사를 시계 방향으로 돌려 점을 왼쪽으로 이동시켜야 합니다.
  아래 사진을 참조하십시오.




  #4의 경우:
  빨간색 레이저 점을 오른쪽으로 이동시켜 겹치게 해야 합니다.
  우측 상단 나사를 반시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.





  #5의 경우:
  빨간색 레이저 점을 왼쪽으로 이동하여 겹치도록 해야 합니다.
  우측 상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.





  #6의 경우:
  빨간색 레이저 점을 먼저 오른쪽으로 이동한 다음 위로 이동하여 겹치도록 해야 합니다.
  우측 상단 나사를 반시계 방향으로 돌려 점을 오른쪽으로 이동시켜야 합니다.
  좌측 하단 나사를 시계 방향으로 돌려 점을 위로 이동시켜야 합니다.
  아래 사진을 참조하십시오.




  #7의 경우:
  빨간색 레이저 점을 수직으로 위쪽으로 이동하여 겹치도록 해야 합니다.
  좌측 하단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.




  #8의 경우:
  빨간색 레이저 점을 좌측 상단으로 이동하여 겹치도록 해야 합니다.
  좌측 상단 나사를 반시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.



• 나사 조정 후 고정구(마운트)를 재설치하십시오.

단계 개요:

실제 단계:

1. 테이프를 제거하고 세 번째 미러 입구에 새로운 이중층 양면 테이프를 부착하십시오.
2. 레이저 헤드를 중앙 좌측 위치로 이동하십시오.
3. 도어 커버를 닫고 2-3회 펄스를 실행하십시오. (RF 30W x 3, RF 60W/80W x 2)
4. 빨간색 레이저와 화상 자국이 겹치는지 육안으로 확인하십시오.

올바른 예시 - 겹침

잘못된 예시 - 겹치지 않음

• 양호한 결과 - 겹침 >> 10단계

• 불량한 결과 - 겹치지 않음 >> 9.1단계

• 두 번째 미러에는 3개의 나사가 있으며, 시계 방향 또는 시계 반대 방향으로 돌리면 빔 경로가 변경됩니다.


• 먼저 너트에 알코올을 분사하여 젤이나 접착제를 용해시키고 몇 초간 기다린 후, T8 드라이버를 사용하여 3개의 나사를 제거하면 고정구를 분리할 수 있습니다.

• 시연

• 레이저 점의 위치와 조정이 필요한 나사 및 방향을 확인하십시오.
  아래 사진을 참조하여 빨간색 레이저 점 위치와 유사한 번호를 찾아주세요.



• #1의 경우:
  빨간색 레이저 점이 우하단으로 이동하여 겹쳐져야 합니다.
  우하단 나사를 시계 반대 방향으로 돌려야 합니다.
  아래 사진을 참조하십시오.





  #2의 경우:
  빨간색 레이저 점을 바로 아래로 이동시켜 겹치게 해야 합니다.
  우측 상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.





  #3의 경우:
  빨간색 레이저 점을 먼저 아래로 이동시킨 다음 왼쪽으로 이동시켜 겹치게 해야 합니다.
  우상단 나사를 시계 방향으로 돌려 점을 아래로 이동시켜야 합니다.
  좌하단 나사를 시계 반대 방향으로 돌려 점을 왼쪽으로 이동시켜야 합니다.
  아래 사진을 참조하십시오.





  #4의 경우:
  빨간색 레이저 점을 오른쪽으로 이동시켜 겹치게 해야 합니다.
  좌측 하단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.




  #5의 경우:
  빨간색 레이저 점을 왼쪽으로 이동하여 겹치도록 해야 합니다.
  좌하단 나사를 반시계 방향으로 돌려야 합니다.
  아래 사진을 참조하십시오.





  #6의 경우:
  빨간색 레이저 점을 먼저 오른쪽으로 이동한 다음 위로 이동하여 겹치도록 해야 합니다.
  좌상단 나사를 시계 방향으로 돌려 점을 왼쪽으로 이동시켜야 합니다.
  우하단 나사를 시계 반대 방향으로 돌려 점을 위로 이동시켜야 합니다.
  아래 사진을 참조하십시오.





  #7의 경우:
  빨간색 레이저 점을 수직으로 위쪽으로 이동하여 겹치도록 해야 합니다.
  우하단 나사를 시계 반대 방향으로 돌려 점을 위로 이동시켜야 합니다. 아래 사진을 참조하십시오.





  #8의 경우:
  빨간색 레이저 점을 좌측 상단으로 이동하여 겹치도록 해야 합니다.
  우측 상단 나사를 시계 방향으로 돌려야 합니다. 아래 사진을 참조하십시오.





• 나사 조정 후 고정구(마운트)를 재설치하십시오.

• 다음을 사용하여 link 파일을 다운로드하고 3mm 투명 아크릴에 각인/절단하세요.


• 도구의 원이 아래 이미지의 입구와 일치합니다.

• 장비가 작업 플랫폼의 모든 영역을 절단할 수 없는 경우 임시 도구를 제작해야 합니다.
  투명 테이프를 사용하여 접착면이 가려지도록 접어주세요.
  아래와 같이 두 개의 선을 그려주세요.


• 테이프에 그려진 선의 교차점이 원형 입구의 중심이 됩니다.
  (테이프의 선을 정렬하기 위해 아래 빨간색 점으로 표시된 것처럼 두 개의 표시를 하는 것을 권장합니다.)


• 도구가 준비되면 레이저 헤드를 중앙 위치로 이동합니다.



• 도구를 사용하여 수직 정렬을 확인합니다.
  도구의 원 또는 표시를 입구에 맞추고 빨간색 레이저 점의 위치를 확인합니다.

  아크릴
  올바른 예시		잘못된 예시

  테이프
  올바름 - 중앙 정렬	잘못됨 - 중앙 정렬되지 않음

• 올바른 결과 >> 단계 11

• 잘못된 결과 >> 단계 10.1

• 이 4개의 나사를 약간 풀어주십시오. 나사를 완전히 제거하거나 과도하게 풀지 마십시오.

  • 나사를 푼 후, 레이저 헤드를 안쪽 또는 바깥쪽으로 밀어서 조정할 수 있습니다.
    • 바깥쪽으로 밀기:



    • 안쪽으로 밀기:



• 레이저 헤드 이동 후, 나사를 다시 조여주십시오.



• Beam Studio에서 수행하십시오 카메라 캘리브레이션 을 Beam Studio에서 수행하십시오.
  (이 작업은 모든 광학 경로 조정을 완료한 후 마지막 단계로 수행할 수 있습니다.)


• 레이저 헤드를 중앙 위치로 이동하십시오.



• 도구를 사용하여 수평 정렬을 확인하십시오.
  도구의 원 또는 표시를 입구에 맞추고 빨간색 레이저 점의 위치를 확인합니다.

  아크릴
  올바름 - 중앙 정렬		허용 가능 - 상단	불량 - 하단

  테이프
  올바름 - 중앙 정렬	허용 가능 - 상단	불량 - 하단

• 양호하거나 허용 가능한 결과 >> 12단계

• 잘못된 결과 >> 고객 서비스 문의
  • 가능한 원인: 레이저 빔의 각도가 너무 벗어나 있어 위쪽으로 조정하거나 교체해야 합니다.

• 레이저 헤드를 작업 플랫폼 중앙으로 이동시키고 노즐 끝 아래에 종이를 놓으십시오.
  종이와 노즐 끝 사이의 거리가 약 5mm에서 10mm가 되도록 작업 플랫폼 높이를 조정하십시오.



• 아래 이미지와 같이 초점이 맞춰진 빨간색 레이저 점 또는 빨간색 빛이 보이는지 확인하십시오.


  양호한 결과 - 중앙에 위치	불량한 결과 - 점이 없음	불량한 결과 - 중앙에 위치하지 않음

• 올바른 결과 >> 13단계

• 잘못된 결과 >> 12.1단계

• 이 단계에서는 세 번째 미러의 나사를 조정하여 수직 광학 경로를 보정하는 방법을 설명합니다. 세 번째 미러에서 작업 플랫폼까지의 경로입니다. 세 번째 미러의 나사를 조정하여 수직 빔 경로를 보정하십시오.
  세 번째 미러에는 세 개의 나사가 있습니다. 시계 방향 또는 반시계 방향으로 돌리면 수직 빔 경로가 변경되어 테이프의 작은 스팟 위치가 바뀝니다.


• 너트를 올바르게 푸는 방법을 익히십시오.
  플라이어로 나사를 잡은 다음 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 푸십시오.


• 레이저 스팟의 위치를 확인하는 방법은?
  초점이 맞춰진 스팟이 보이지 않는 경우 빨간색 빛을 관찰할 수 있습니다. 빛이 더 강한 영역이 레이저 스팟의 위치입니다.

  예시

  이미지에 표시된 것처럼 더 강한 빛은 레이저 스팟이 왼쪽 하단에 있음을 나타냅니다.

  레이저 스팟을 중앙으로 이동시키려면 위쪽과 오른쪽으로 이동해야 하므로 오른쪽 상단 나사를 시계 방향으로 돌리는 것을 권장합니다.

  시연

• 나사를 조정한 후에는 조이십시오 너트를 돌려서 시계 방향.


• 조정 완료, 문제 없음 >> 13단계

• 아무리 조정해도 레이저 스팟이 나타나지 않거나 중앙에 맞출 수 없음 >>
  • 고급 조정을 위해 링크를 사용하세요.
    >> 고급 광학 경로 조정
  • 고급 조정 후 12.1단계 로 돌아가서 적색 도트 조정을 시도하세요.

• 레이저 헤드를 작업 플랫폼의 우측 하단 모서리로 이동시키고, 노즐 끝 아래에 종이를 놓으세요.
  종이와 노즐 끝 사이의 거리가 약 5mm에서 10mm가 되도록 작업 플랫폼 높이를 조정하십시오.



• 아래 이미지와 같이 초점이 맞춰진 빨간색 레이저 점 또는 빨간색 빛이 보이는지 확인하십시오.


  양호한 결과 - 중앙에 위치	불량한 결과 - 점이 없음	불량한 결과 - 중앙에 위치하지 않음

• 올바른 결과 >> 14단계

• 잘못된 결과 >> 13.1단계

• 이 단계에서는 세 번째 미러의 나사를 조정하여 수직 광학 경로를 보정하는 방법을 설명합니다. 세 번째 미러에서 작업 플랫폼까지의 경로입니다. 세 번째 미러의 나사를 조정하여 수직 빔 경로를 보정하십시오.
  세 번째 미러에는 세 개의 나사가 있습니다. 시계 방향 또는 반시계 방향으로 돌리면 수직 빔 경로가 변경되어 테이프의 작은 스팟 위치가 바뀝니다.


• 너트를 올바르게 푸는 방법을 익히십시오.
  플라이어로 나사를 잡은 다음 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 푸십시오.


• 레이저 스팟의 위치를 확인하는 방법은?
  초점이 맞춰진 스팟이 보이지 않는 경우 빨간색 빛을 관찰할 수 있습니다. 빛이 더 강한 영역이 레이저 스팟의 위치입니다.

  예시

  이미지에 표시된 것처럼 더 강한 빛은 레이저 스팟이 왼쪽 하단에 있음을 나타냅니다.

  레이저 스팟을 중앙으로 이동시키려면 위쪽과 오른쪽으로 이동해야 하므로 오른쪽 상단 나사를 시계 방향으로 돌리는 것을 권장합니다.

  시연

• 나사를 조정한 후에는 조이십시오 너트를 돌려서 시계 방향.



• 조정 완료, 문제 없음 >> 14단계

• 아무리 조정해도 레이저 스팟이 나타나지 않거나 중앙에 맞출 수 없음 >>
  • 다음으로 돌아가기 12.1단계 그리고 레이저 스팟이 작업 플랫폼의 정확히 중앙에 있는지 확인하세요.
  • 조정 후 바로 다음으로 건너뛰기 14단계.

• 노즐 끝에 단층 테이프를 부착하고, 레이저 헤드를 작업 플랫폼 중앙으로 이동시킨 후, 도어 커버를 닫고 펄스를 한 번 발사하세요.




• 시연

• 테이프를 제거하고 레이저 스팟이 원형인지 확인하세요.
  • 좋은 예시 - 중앙에 위치하고 원형:
  •

  • 허용 가능한 예시 - 원형이지만 중심에서 약간 벗어남:

  • 부적절한 예시 - 원형이 아님:




• 양호하거나 허용 가능한 결과 >> 15단계

• 잘못된 결과 >> 14.1단계

• 번 마크가 전혀 없음 >> 고급 광학 경로 조정
  • 고급 조정 후 14단계 레이저 스팟을 다시 확인합니다.

• 수직 스팟의 위치를 확인하고 조정할 해당 나사와 방향을 찾습니다. 먼저 스팟이 이동할 수 있는 전체 영역을 이해해야 합니다.
  실제로 이 범위는 노즐 팁의 영역과 동일합니다. 테이프의 자국이 이 영역을 나타냅니다.

• 다음으로 수직 스팟 위치와 유사한 번호를 찾습니다.
• 다이어그램:
• 다음으로 플라이어로 나사를 잡은 다음 양구 렌치를 사용하여 너트를 시계 반대 방향으로 돌려 풉니다.
  플라이어로 나사를 잡은 다음 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 푸십시오.



• 나사 조정 후에는 반드시 새 테이프를 부착하고 다시 펄스를 실행하여 스팟 위치를 확인해야 합니다.




• 시연:



• 이 방법이 어려운 경우 레드 도트를 사용하여 실제 CO2 광학 경로 위치를 대략적으로 파악한 후 펄스를 실행할 수 있습니다.



• 나사를 조정한 후에는 조이십시오 너트를 돌려서 시계 방향.


단계 개요 - 우측 하단

• 노즐 끝에 단층 테이프를 부착하고, 레이저 헤드를 작업 플랫폼의 우측 하단 모서리로 이동시킨 후, 도어 커버를 닫고 펄스를 1회 실행합니다.



• 시연

• 테이프를 제거하고 레이저 스팟이 원형인지 확인하세요.
  • 좋은 예시 - 중앙에 위치하고 원형:
  •

  • 허용 가능한 예시 - 원형이지만 중심에서 약간 벗어남:

  • 부적절한 예시 - 원형이 아님:




• 양호하거나 허용 가능한 결과 >> 조정 완료! (레이저 헤드가 단계 10.1에서 조정된 경우, 반드시 카메라 캘리브레이션을 수행하십시오.)

• 잘못된 결과 >> 단계 15.1

• 번 마크가 전혀 없음 >> 고급 광학 경로 조정
  • 고급 조정 후 14단계 레이저 스팟을 다시 확인합니다.

• 수직 스팟의 위치를 확인하고 조정할 해당 나사와 방향을 찾습니다. 먼저 스팟이 이동할 수 있는 전체 영역을 이해해야 합니다.
  실제로 이 범위는 노즐 팁의 영역과 동일합니다. 테이프의 자국이 이 영역을 나타냅니다.

• 다음으로, 수직 스팟 위치와 유사한 번호를 찾으십시오.
• 다이어그램:
• 다음으로 플라이어로 나사를 잡은 다음 양구 렌치를 사용하여 너트를 시계 반대 방향으로 돌려 풉니다.
  플라이어로 나사를 잡은 다음 양구 렌치를 사용하여 반시계 방향으로 돌려 너트를 푸십시오.



• 나사 조정 후에는 반드시 새 테이프를 부착하고 다시 펄스를 실행하여 스팟 위치를 확인해야 합니다.




• 시연:



• 이 방법이 어려운 경우 레드 도트를 사용하여 실제 CO2 광학 경로 위치를 대략적으로 파악한 후 펄스를 실행할 수 있습니다.



• 나사를 조정한 후에는 조이십시오 너트를 돌려서 시계 방향.


• 중심점 재확인 14단계 중앙과 우측 하단을 동시에 중앙 정렬할 수 없는 경우 >>

• 연소 자국이 있는 테이프 수집 (16단계) 다음 위치에서 연소 자국을 수집하십시오.

• 적색 레이저 포인터에 이중층 테이프를 부착하고, 빔과 90도 각도가 되도록 한 후 3회 펄스를 발사합니다.
  결과를 종이에 붙이고 위치를 표시합니다.




• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 1번 미러에서 2번 미러까지의 자국을 수집합니다. 2번 미러에 이중층 테이프를 부착하고 빔과 90도 각도가 되도록 한 후, 좌측 상단에 2회 펄스를 발사하고 좌측 하단에 2회 펄스를 발사합니다.



• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 2번 미러에서 3번 미러 입구까지의 자국을 수집합니다. 3번 미러에 이중층 테이프를 부착하고 빔과 90도 각도가 되도록 한 후, 중앙 좌측에 2회 펄스를 발사하고 중앙 우측에 2회 펄스를 발사합니다.



• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 중앙 노즐 팁에서 자국을 수집합니다. 노즐 팁에 단층 테이프를 부착하고 레이저 헤드를 작업 플랫폼 중앙으로 이동시킨 후 1회 펄스를 발사합니다.




• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 우측 하단 노즐 팁에서 자국을 수집합니다. 노즐 팁에 단층 테이프를 노즐 팁에 부착하고 레이저 헤드를 작업 플랫폼의 우측 하단으로 이동시킨 후 1회 펄스를 발사합니다.




• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 좌측 상단에서 우측 상단까지 3번 미러 입구의 자국을 수집합니다. 3번 미러에 이중층 테이프를 부착하고 빔과 90도 각도가 되도록 한 후, 좌측 상단에 2회 펄스를 발사하고 우측 상단에 2회 펄스를 발사합니다.




• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 좌측 하단에서 우측 하단까지 3번 미러 입구의 자국을 수집합니다. 3번 미러에 양면테이프를 부착하고 빔과 90도 각도가 되도록 한 후, 좌측 하단에 2회 펄스를 발사하고 우측 하단에 2회 펄스를 발사합니다.




• 미러 위치와 펄스 횟수를 기록합니다 (아래 그림 참조)


• 마지막으로 노즐 팁 스팟의 근접 촬영 사진을 촬영합니다.
