4-11 초점 거리 미세 조정

설명

자동 초점 조정 후 거리가 정확하지 않거나 요구사항에 맞지 않는 경우, 또는 자동 초점 거리를 수동으로 증가 또는 감소시키고자 하는 경우, HEXA RF에는 이 거리를 조정할 수 있는 내장 기능이 있습니다.

초점 거리를 확인하고 조정하려면 아래 단계를 따르십시오.
초점 거리는 ±2mm까지 미세 조정이 가능합니다.

1단계

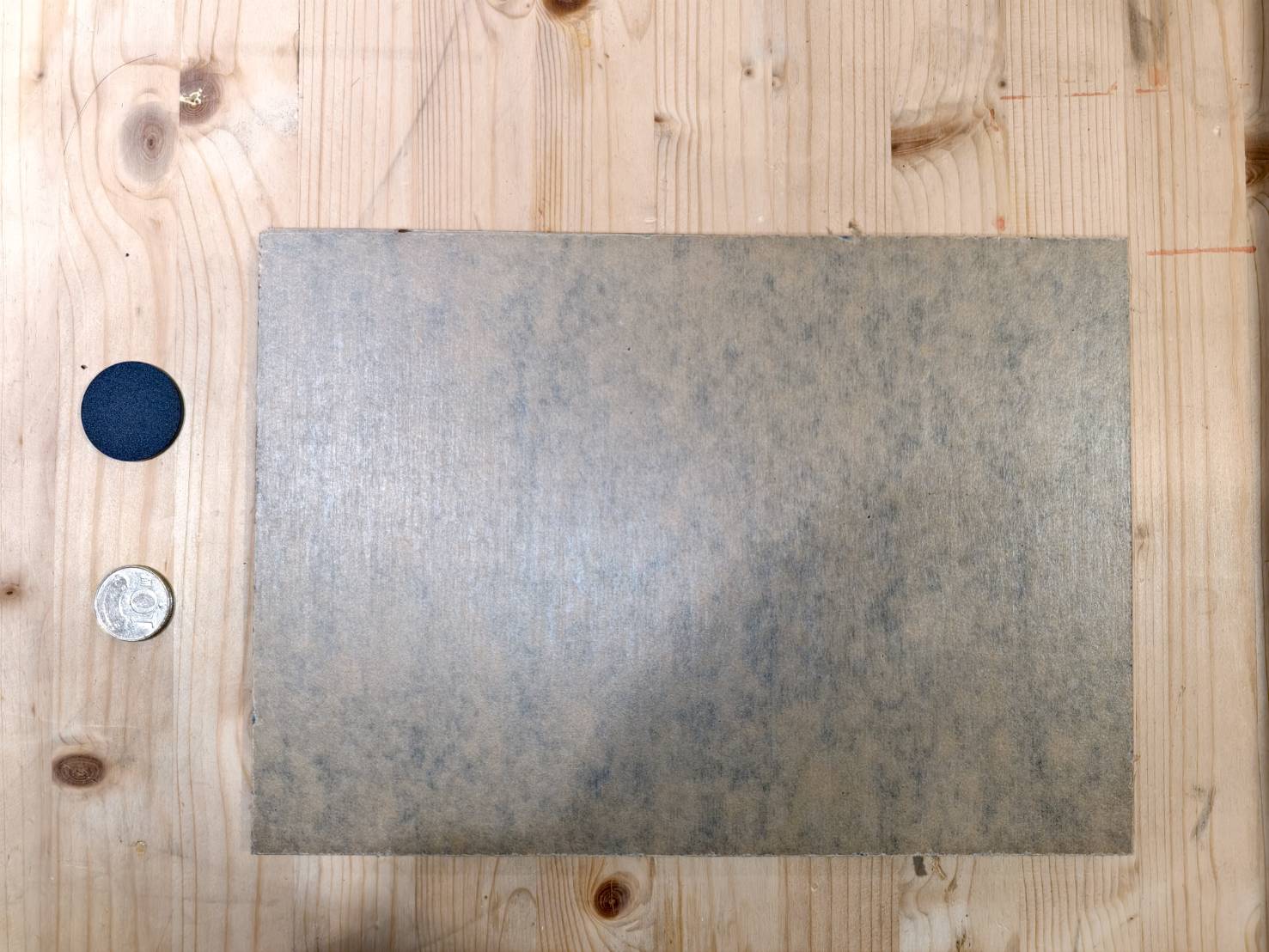

아크릴이나 목재와 같은 단단한 재료와 함께 동전 또는 4mm 두께의 물체를 준비하십시오.

동전은 쉽게 구할 수 있으며 거리 측정에 사용할 수 있습니다.

2단계

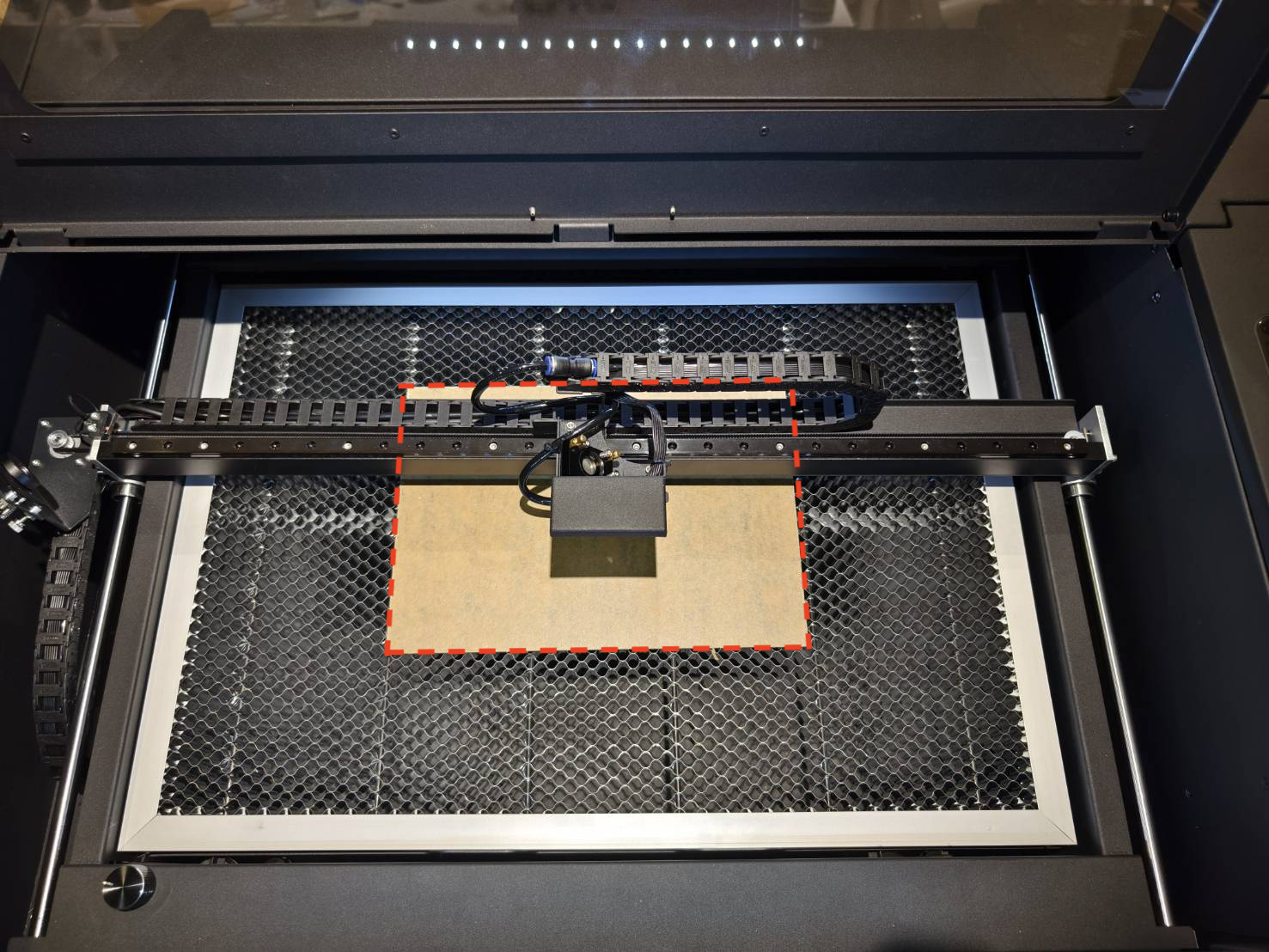

작업 영역 중앙에 재료를 배치하고 터치 패널을 사용하여 자동 초점을 실행하십시오.

3단계

초점 렌즈가 기본 레이어(상단 레이어)에 있는지 확인하십시오. 렌즈 위치와 초점 거리의 개념을 이해하기 위해 다음 지침을 주의 깊게 읽어 주십시오.

초점 모드 설명

기본적으로 초점 렌즈는 상단 레이어에 위치하며, 초점 거리는 4mm로 설정되어 있습니다. 이는 노즐 끝과 재료 표면 사이의 거리가 4mm임을 의미합니다. 초점 렌즈 위치를 조정하는 방법은? 1. 초점 렌즈 분해   2. 초점 모드 순서 확인   초점 모드: 4mm (기본값) 렌즈 배플 고정 링 노즐   3. 초점 렌즈 재조립 배플의 빨간색 면이 아래쪽을 향해야 합니다. 초점 렌즈의 볼록한 면이 위쪽을 향해야 합니다. (볼록한 면을 식별하는 간단한 팁: 렌즈를 보았을 때 얼굴이 완전히 반사되어 보입니다.) 고정 링을 반시계 방향으로 돌려서 조입니다.

4단계

초점 렌즈가 기본 레이어(상단)에 위치해 있는지 확인하십시오. 3단계.
기기 전원을 켜고 "하드웨어 설정"으로 이동하여 올바른 초점 모드를 선택합니다.
기기 >> 하드웨어 설정 >> 다음 페이지 >> 초점 모드 >> "단초점(기본값)" 선택

5단계

동전이나 4mm 두께의 재료를 사용하여 초점 거리가 올바른지 측정합니다.

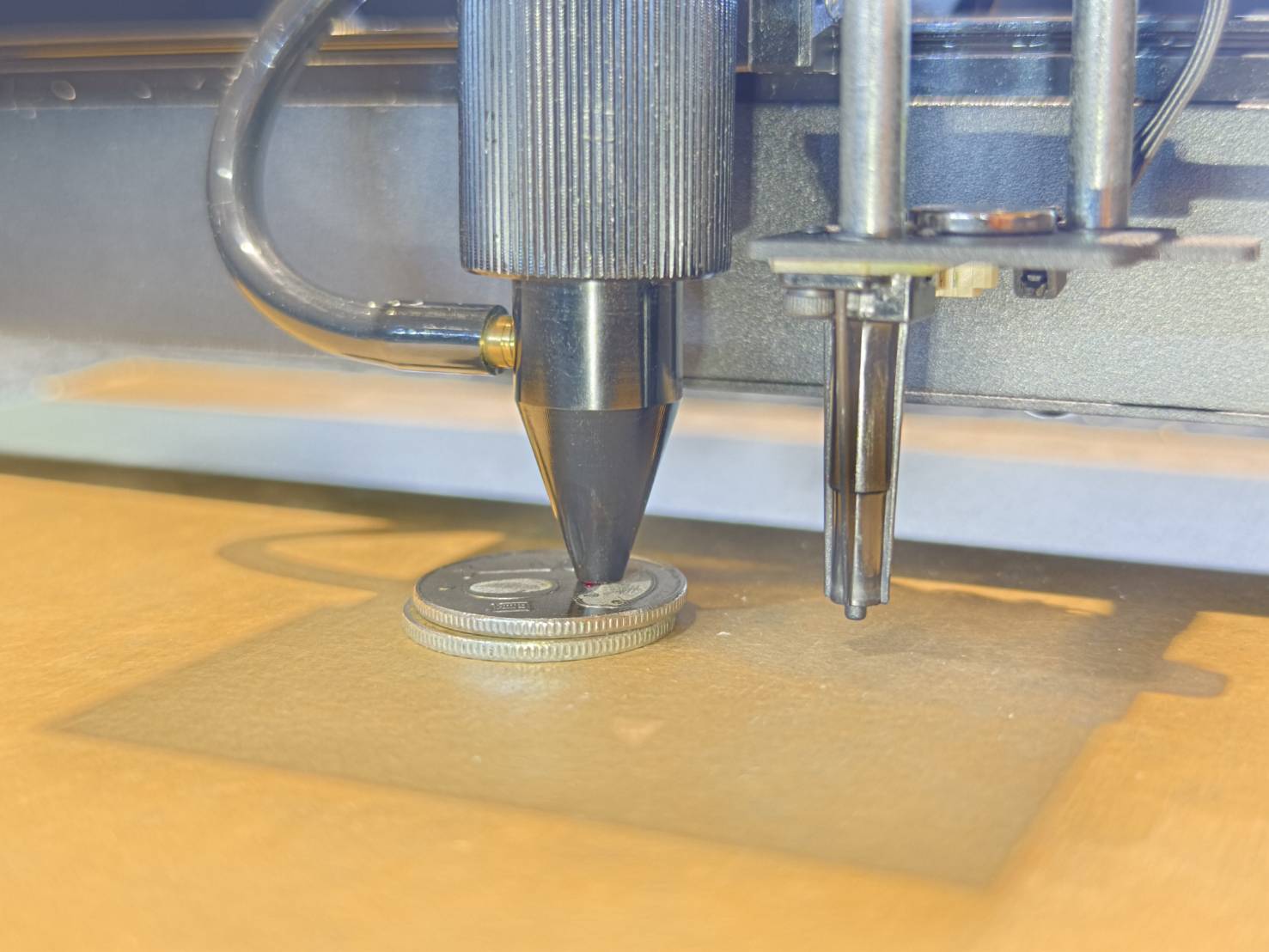

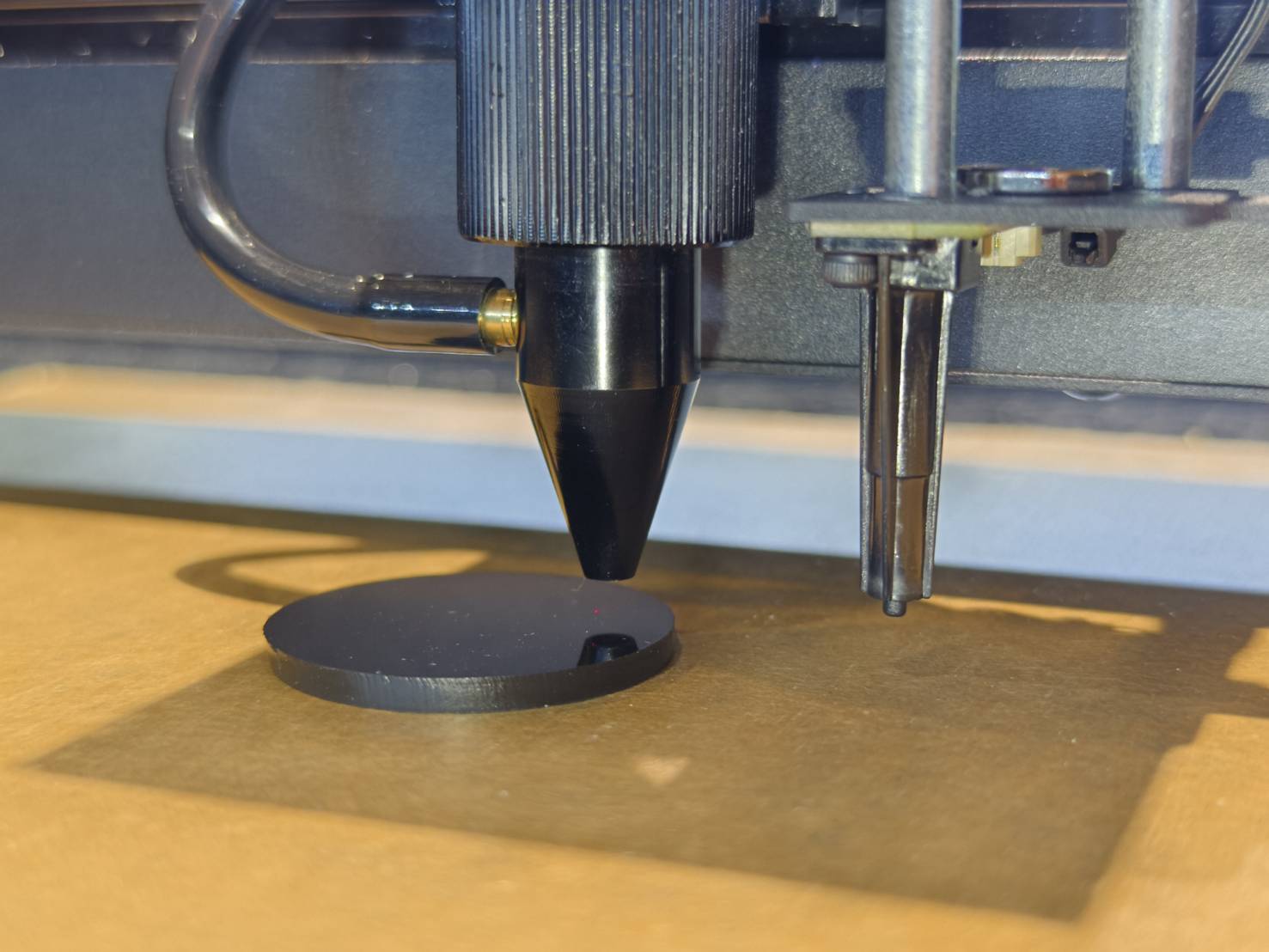

재료 표면과 노즐 끝 사이의 간격에 동전이나 재료를 삽입합니다.
간격 거리를 관찰하여 너무 길거나 짧은지 확인합니다.

6단계

수동 거리 조정 기능에 진입합니다.

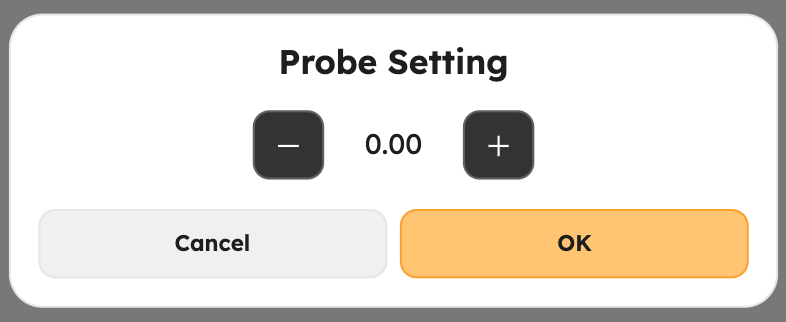

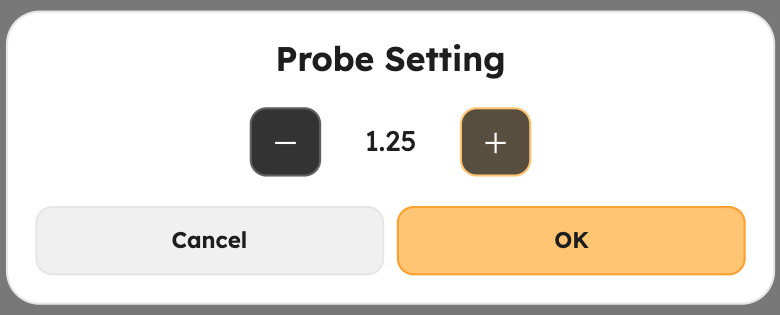

(기계 > 설정 > 하드웨어 설정 > 다음 페이지 > 프로브 오차 보정)

6단계

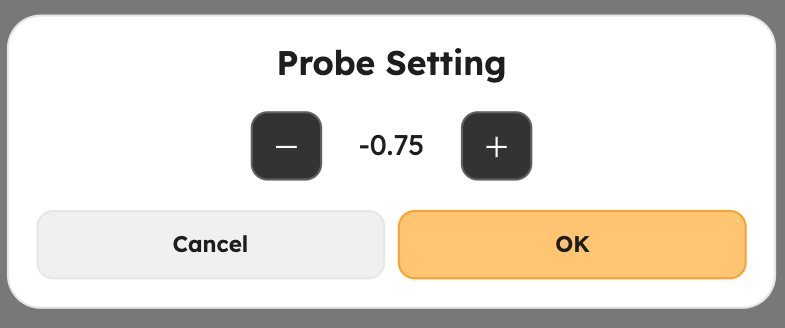

값을 "-"로 설정하면 작업대가 mm 단위로 하강합니다.
값을 "+"로 설정하면 작업대가 mm 단위로 상승합니다.

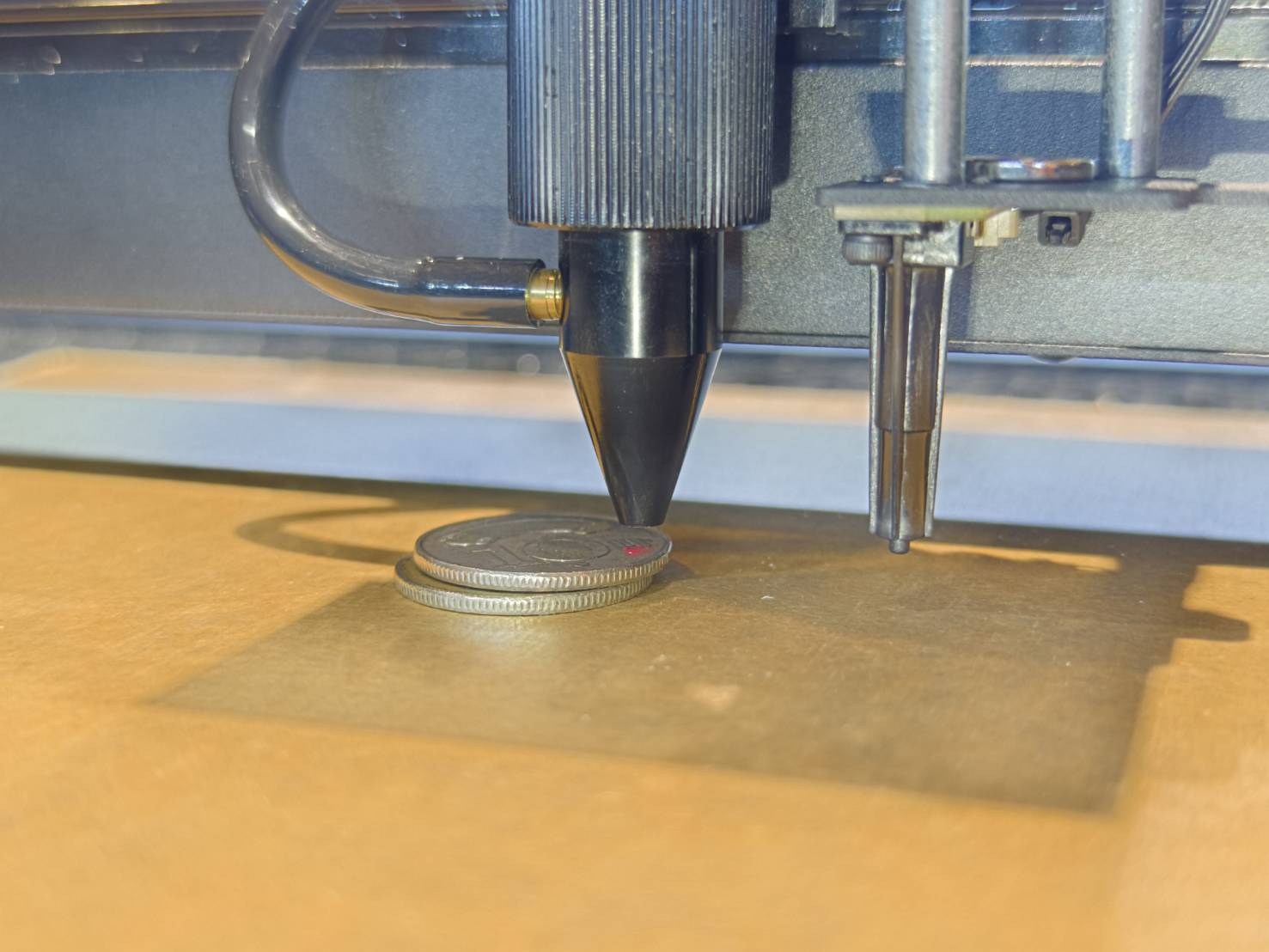

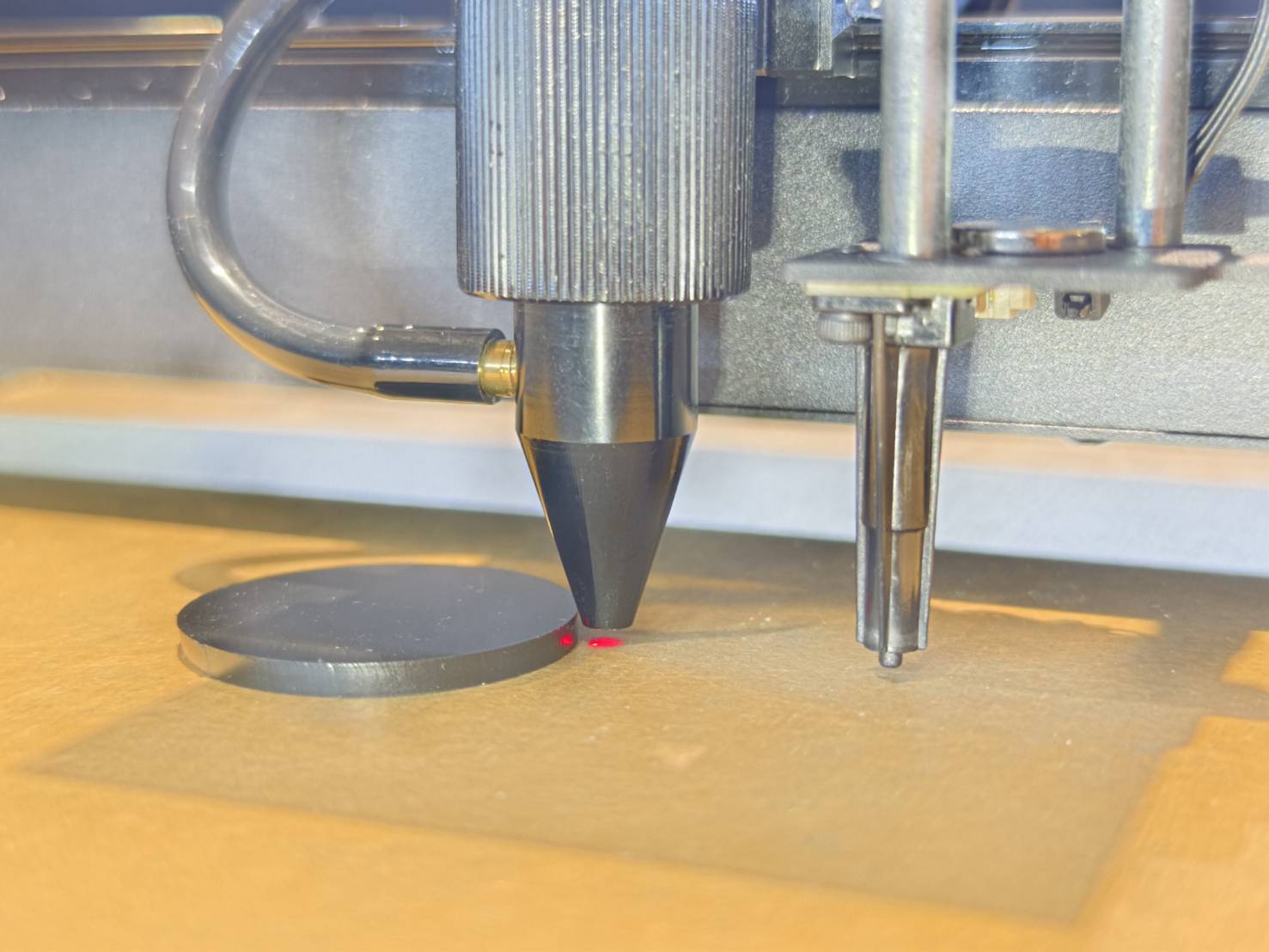

예시 #1: 동전이나 4mm 두께의 재료를 삽입할 수 없다면 거리가 너무 짧다는 의미이므로, 작업대를 하강시키기 위해 음수 값으로 설정해야 합니다.

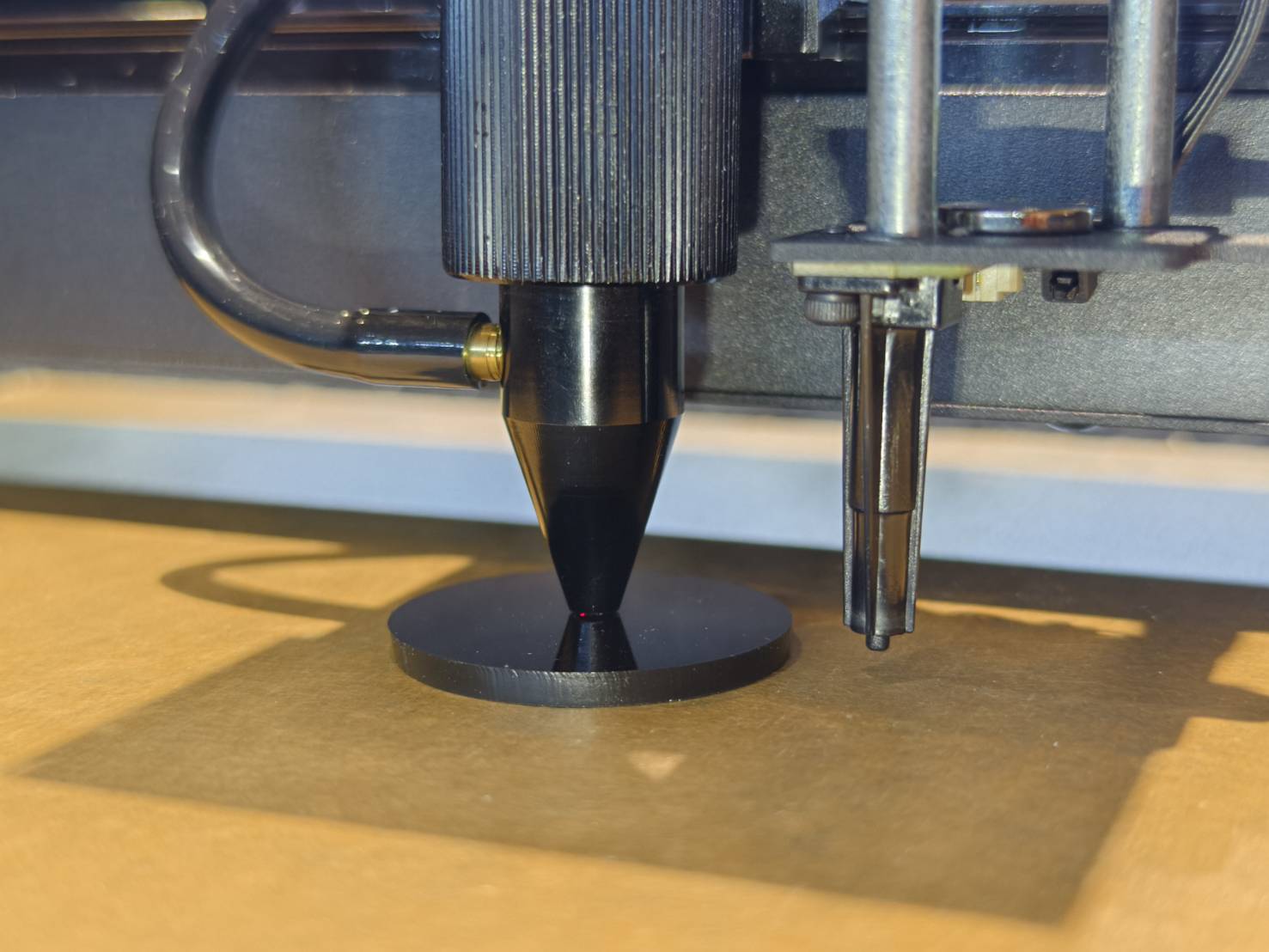

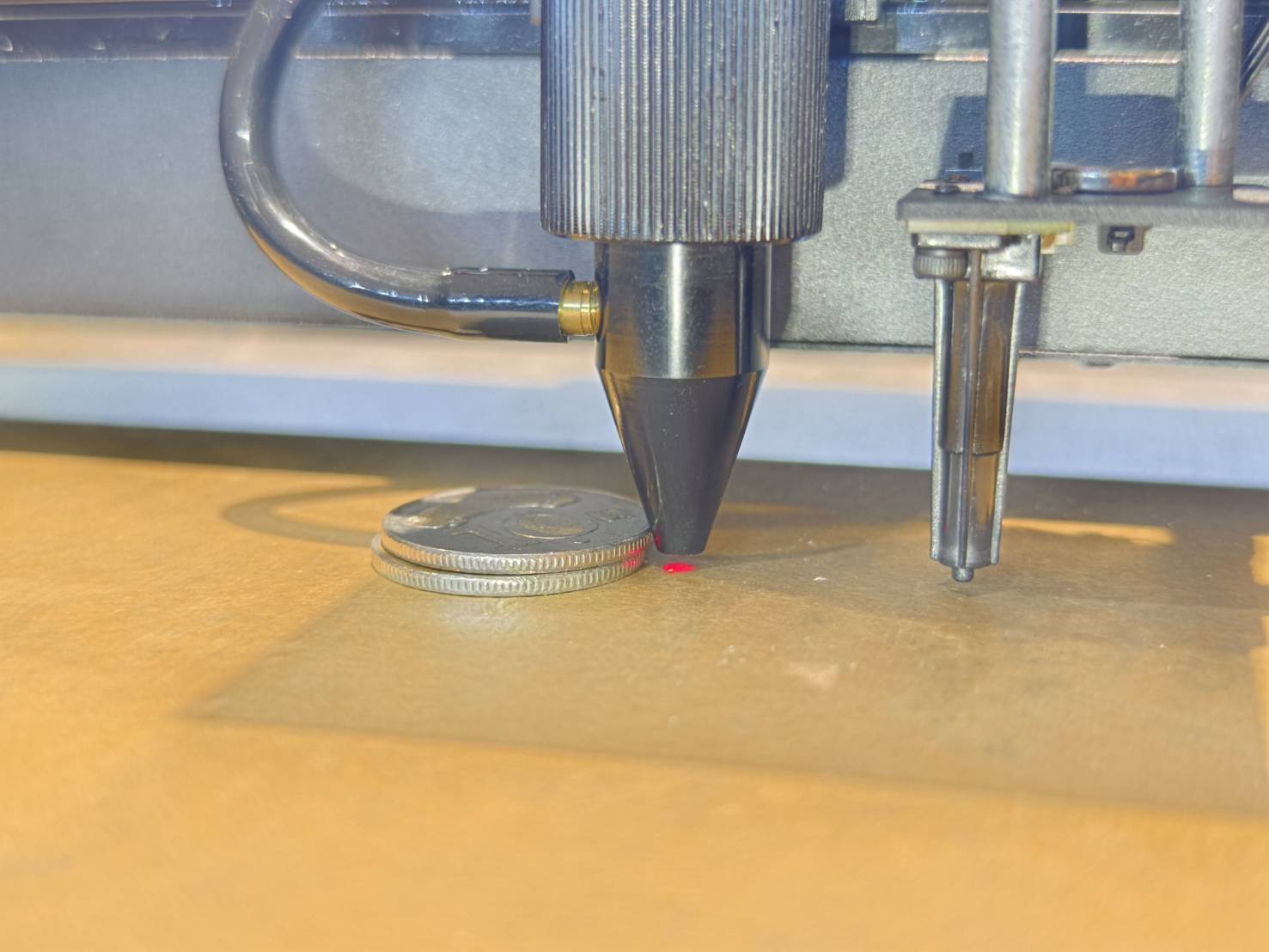

예시 #2: 동전이나 4mm 재료를 삽입한 후 간격이 너무 크다면 거리가 너무 멀다는 의미이므로, 따라서 작업대를 올리기 위해 양수 값을 설정해야 합니다.
