설명

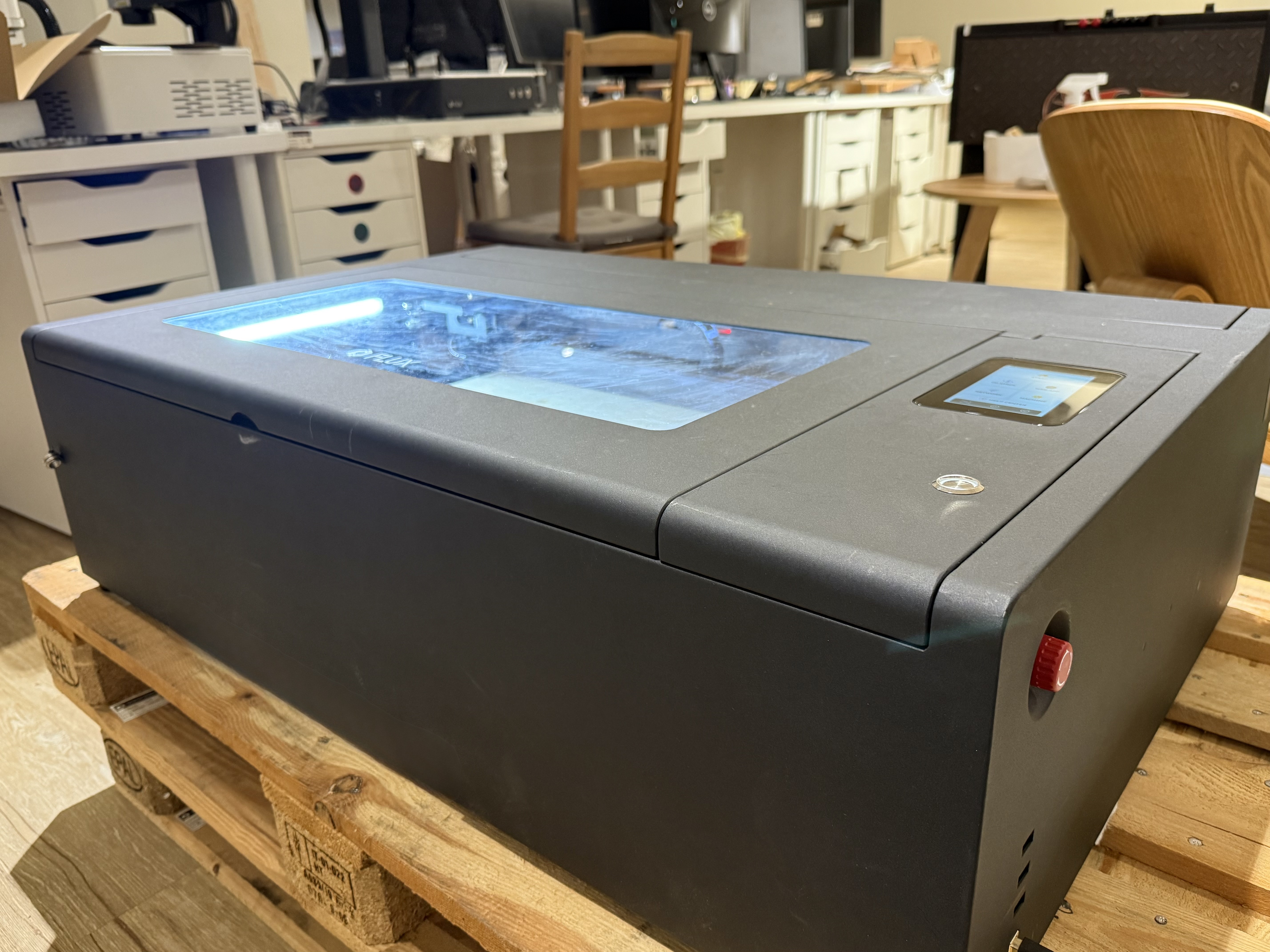

이 가이드에서는 FLUX HEXA RF용 LightBurn 구성 방법, 내장 USB 카메라 연결 방법, LightBurn AprilTags 패턴을 사용한 카메라 렌즈 보정 방법, 그리고 카메라 미리보기와 기기 작업 영역 정렬 방법을 설명합니다.

아래 절차 및 값은 LightBurn Pro 2.1.03에서 검증되었습니다. 다른 LightBurn 버전에서는 메뉴 이름이 약간 다를 수 있습니다.

중요: 카메라 보정 전에 장치 설정을 완료하십시오. 보정 패턴을 평평하게 유지하고, 모든 AprilTag가 완전히 보이는지 확인하며, 사용 중인 HEXA RF에 표시된 IP 주소를 사용하십시오. IP 주소 192.168.1.247은 테스트 기기의 예시일 뿐입니다.

1단계

기기, 컴퓨터 및 재료 준비

보정 마법사를 열기 전에 다음 항목을 준비하십시오:

LightBurn이 설치된 컴퓨터.
HEXA RF에 대한 네트워크 연결 및 HEXA RF 카메라에 대한 USB 연결.
인쇄된 LightBurn AprilTags 렌즈 보정 패턴. 맞춤 또는 크기 조정 없이 100% 배율로 인쇄하십시오.
(다음 단계에서 AprilTags 렌즈 보정 패턴을 인쇄하도록 안내됩니다.)
작업 영역 정렬을 위한 밝은 색상의 평평한 3 mm 목재 보드 4개.
HEXA RF의 펌웨어 버전은 v6.5.0 이상이어야 합니다.

2단계

LightBurn에서 새 HEXA RF 장치 생성

LightBurn을 엽니다. Laser 패널에서 Devices를 클릭한 다음 수동으로 장치를 생성하는 옵션을 선택합니다. New Device Wizard에서 컨트롤러를 묻는 메시지가 표시되면 GRBL 을 선택하고 다음.

3단계

네트워크 연결 방법 선택

GRBL 연결 방법의 경우 Ethernet or Wifi/TCP를 선택합니다. 다음.

계속하기 전에 컴퓨터와 HEXA RF가 동일한 네트워크에 있는지 확인하십시오.

4단계

HEXA RF IP 주소 입력

터치 스크린에서 HEXA의 IP 주소를 확인합니다.
(기기가 WIFI에 연결되지 않은 경우 이 article 를 참조하여 연결을 설정하십시오.)

HEXA RF의 현재 IP 주소를 입력한 후 클릭하십시오 다음. HEXA RF 네트워크 정보 화면에서 기기 IP 주소를 확인할 수 있습니다.

테스트 기기에서 사용한 주소는 192.168.1.247입니다. 이는 예시일 뿐이며, 사용자의 기기에 할당된 주소를 입력하십시오.

5단계

장치 이름 및 작업 영역 크기 설정

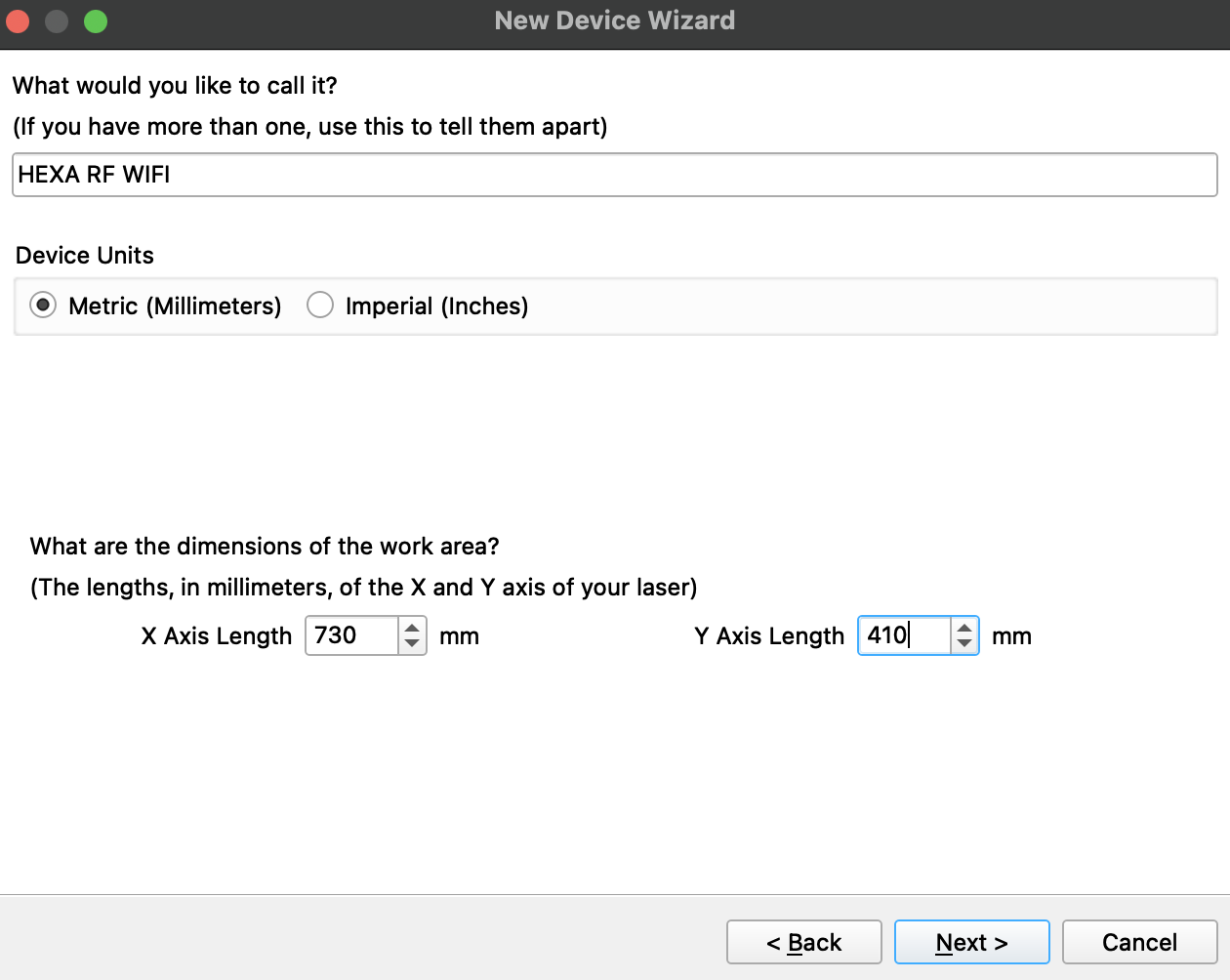

인식하기 쉬운 장치 이름을 입력하십시오. 예: HEXA RF Wifi. 선택: 밀리미터 를 선택하고 작업 영역을 다음과 같이 설정하십시오:

X축 길이: 730 mm
Y축 길이: 410 mm

클릭: 다음.

6단계

기계 원점 설정 및 장치 설정 완료

선택 후면 좌측 모서리를 기계 원점으로 설정합니다. 요약을 검토하고 다음 값을 확인하십시오:

컨트롤러: GRBL
연결: 이더넷 또는 Wifi/TCP
작업 영역: 730 x 410 mm
원점: 후면 좌측
IP 주소: 현재 HEXA RF의 IP

클릭: 완료. 장치 설정 을 다시 열어 값이 올바르게 저장되었는지 확인하십시오.

7단계

기기 연결 및 좌표 모드 확인

레이저 패널에서 새 HEXA RF 장치를 선택합니다. 이동 패널을 열고 홈 을 클릭하여 LightBurn이 기기와 통신할 수 있는지 확인합니다.

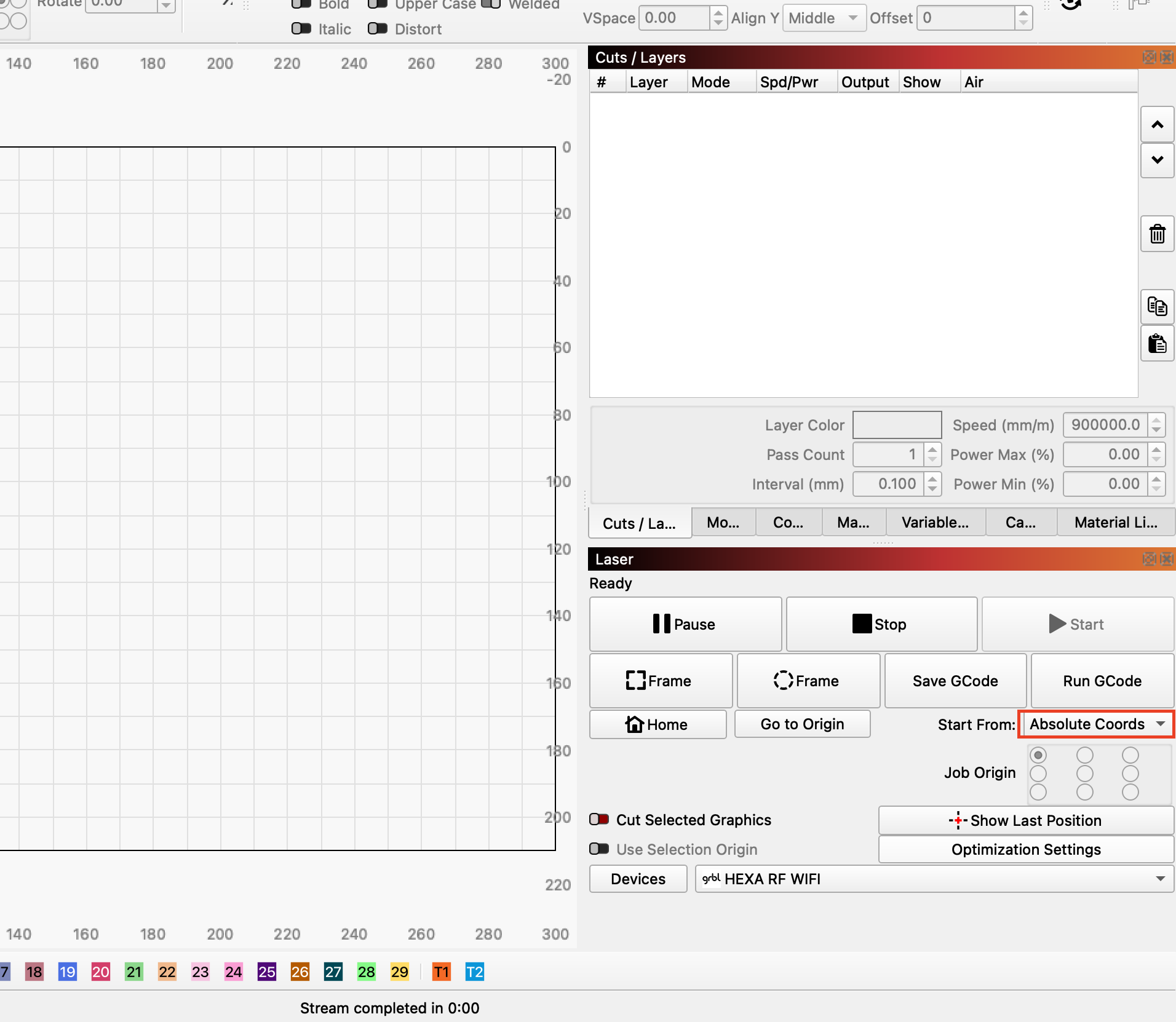

LightBurn 메인 창에서 시작 위치 to 절대 좌표.

로 설정합니다. 카메라 캘리브레이션 전에 기기를 홈으로 이동하고 Z축을 홈/영점 위치로 이동합니다.

8단계

카메라 설정 마법사 열기

HEXA RF를 컴퓨터에 연결합니다. USB-A to USB-B 케이블.
(USB-B 쪽은 기기용이고 USB-A 쪽은 컴퓨터용입니다.)

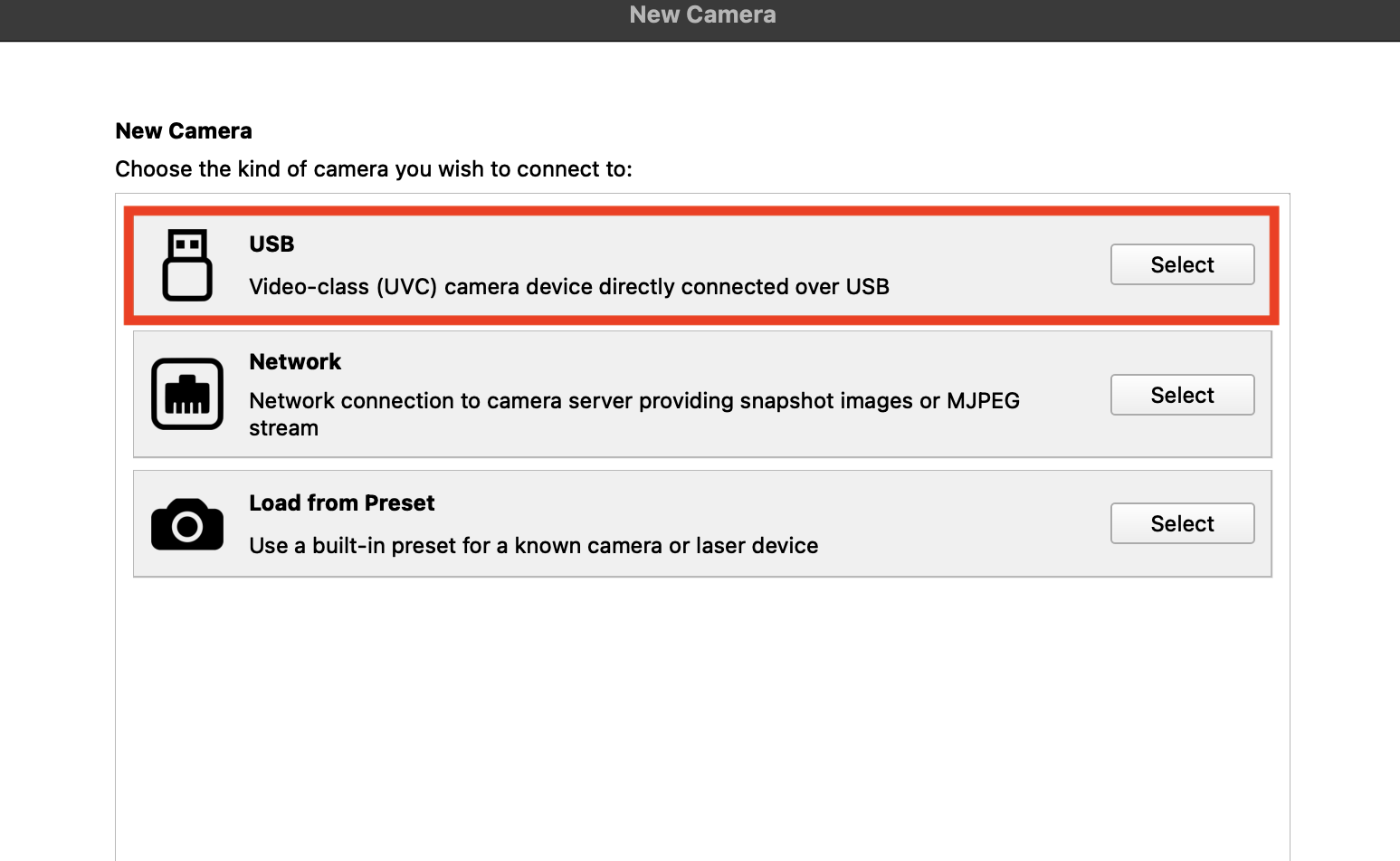

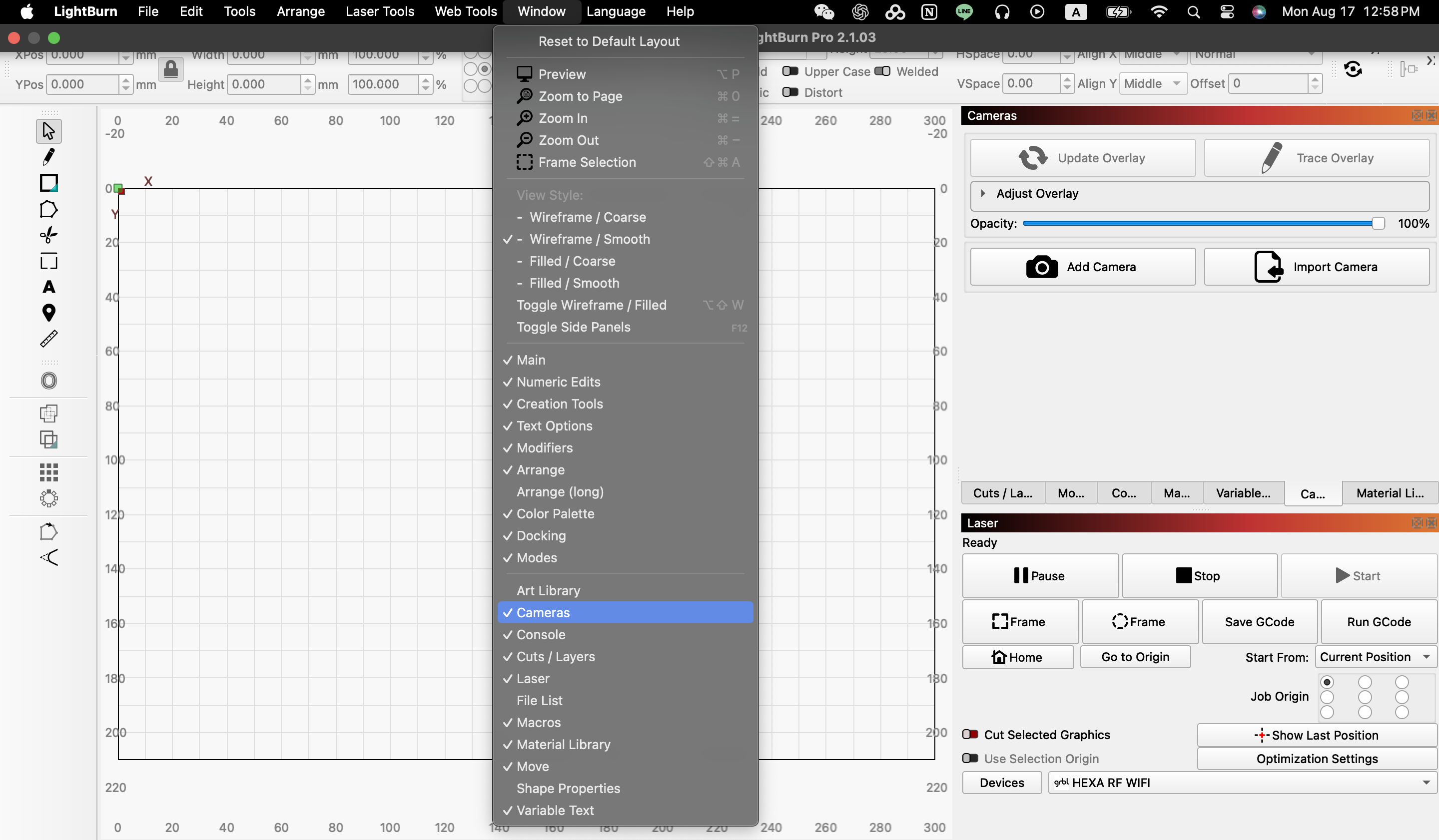

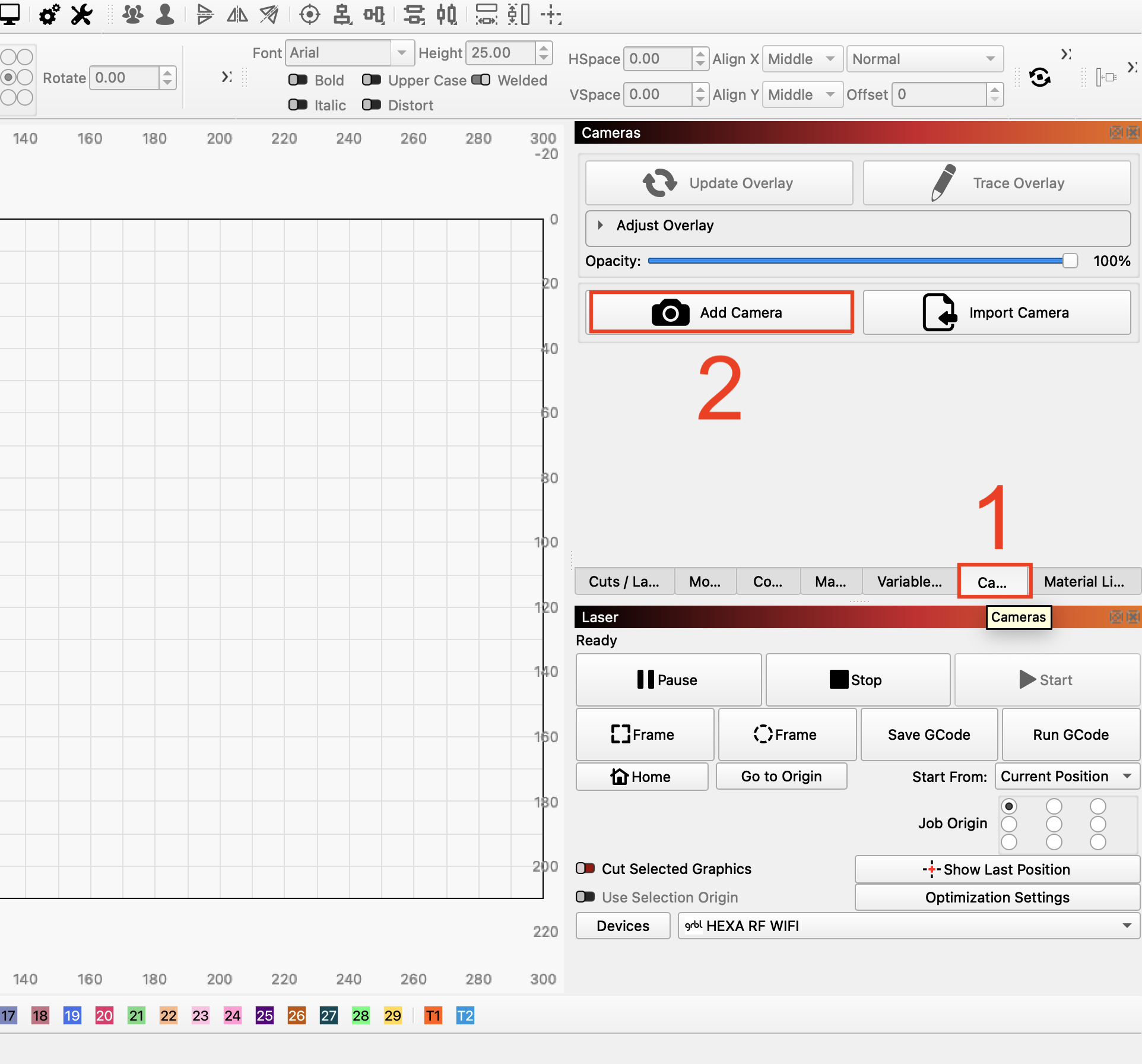

LightBurn 오른쪽의 Camera 패널에서 Add Camera. 선택: USB 를 연결 방식으로 선택합니다.

9단계

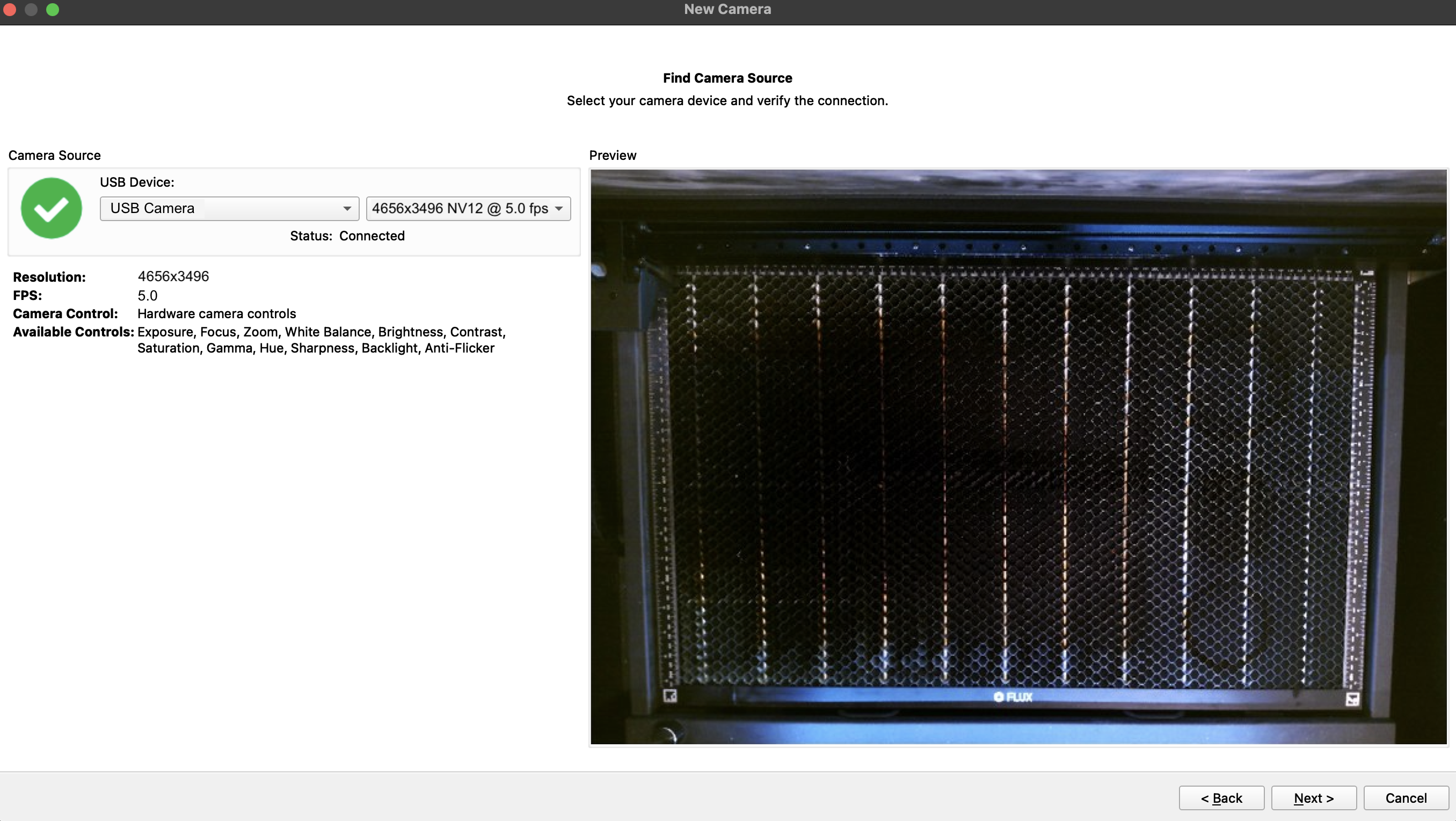

HEXA RF USB 카메라 선택

카메라 소스로 USB Camera 를 선택합니다. 사용 가능한 경우 다음 비디오 모드를 선택하십시오:

해상도: 4656 x 3496
형식: NV12
프레임 속도: 5.0 fps

미리보기에서 HEXA RF 작업 영역 전체가 표시되고 이미지가 안정적인지 확인하십시오. LightBurn은 노출, 초점, 화이트 밸런스, 대비, 색조 및 역광에 대한 조절 기능을 제공할 수 있습니다.

10단계

새 렌즈 캘리브레이션 시작

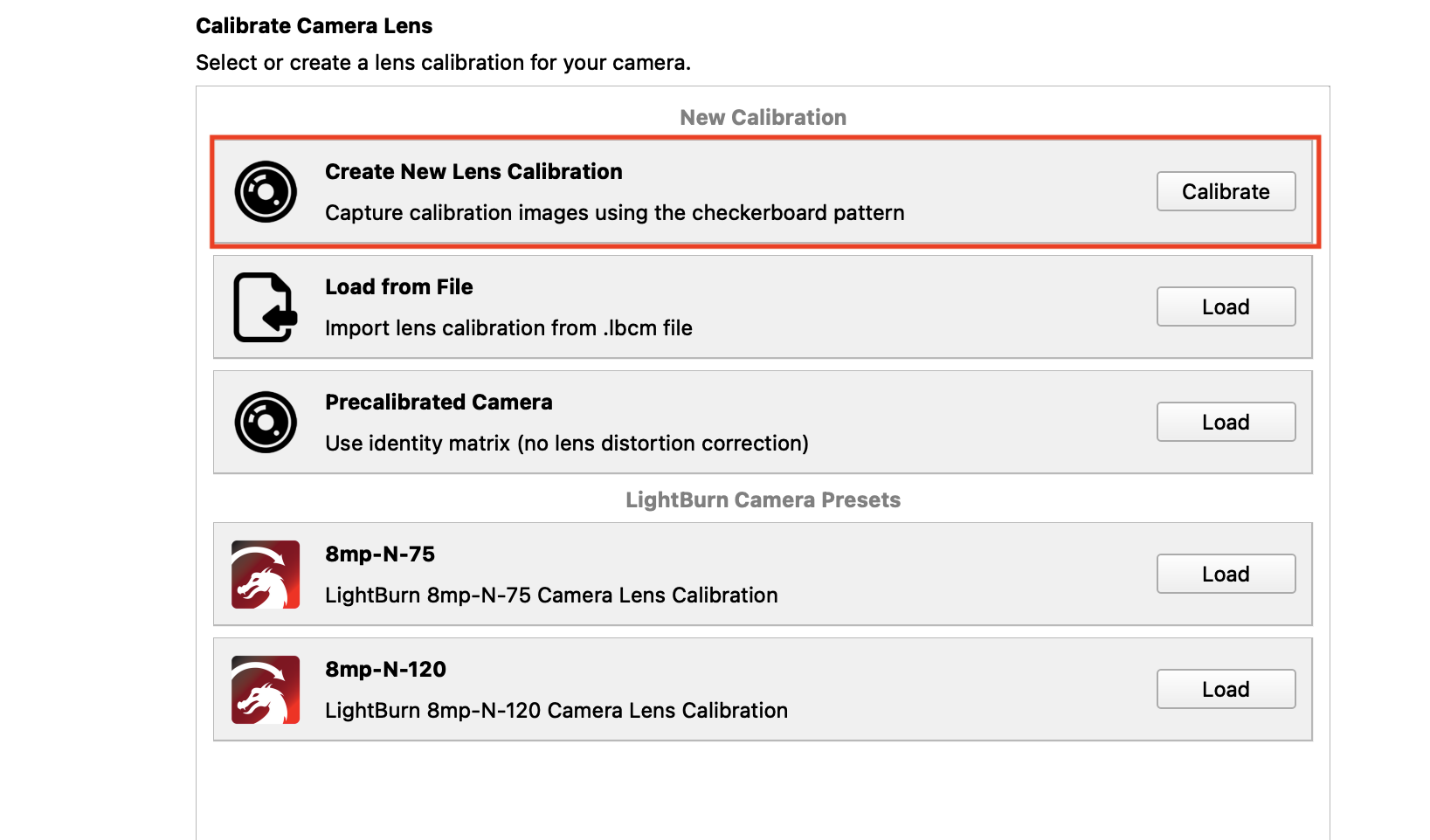

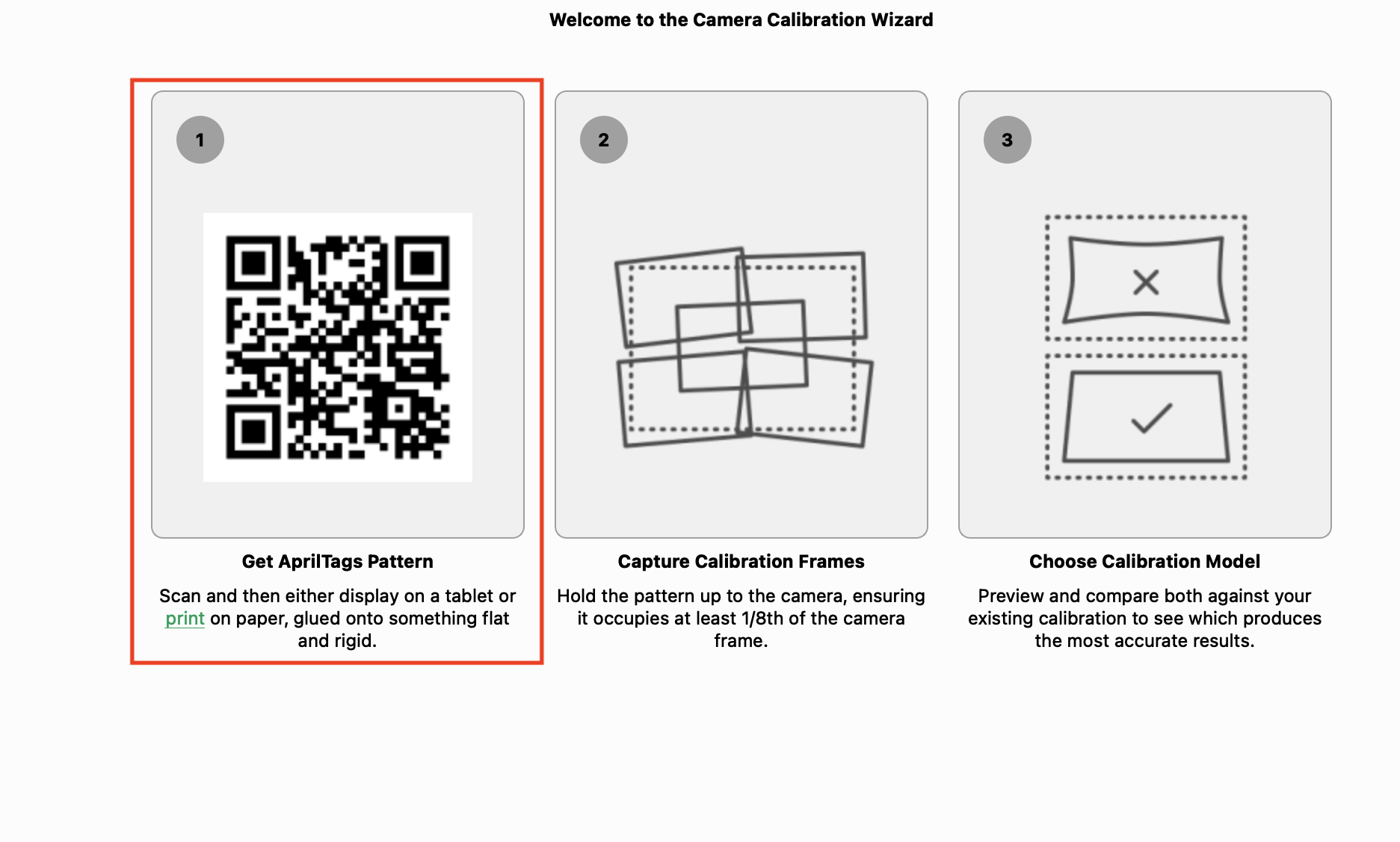

카메라 설정 마법사에서 새 렌즈 캘리브레이션 생성을 선택합니다. LightBurn에서 제공하는 AprilTags 캘리브레이션 패턴을 다운로드한 후 평평한 용지에 100% 배율로 인쇄합니다.

패턴을 자르거나 늘리거나 크기를 조정하지 마십시오. 왜곡된 인쇄물은 캘리브레이션 정확도를 저하시킵니다.

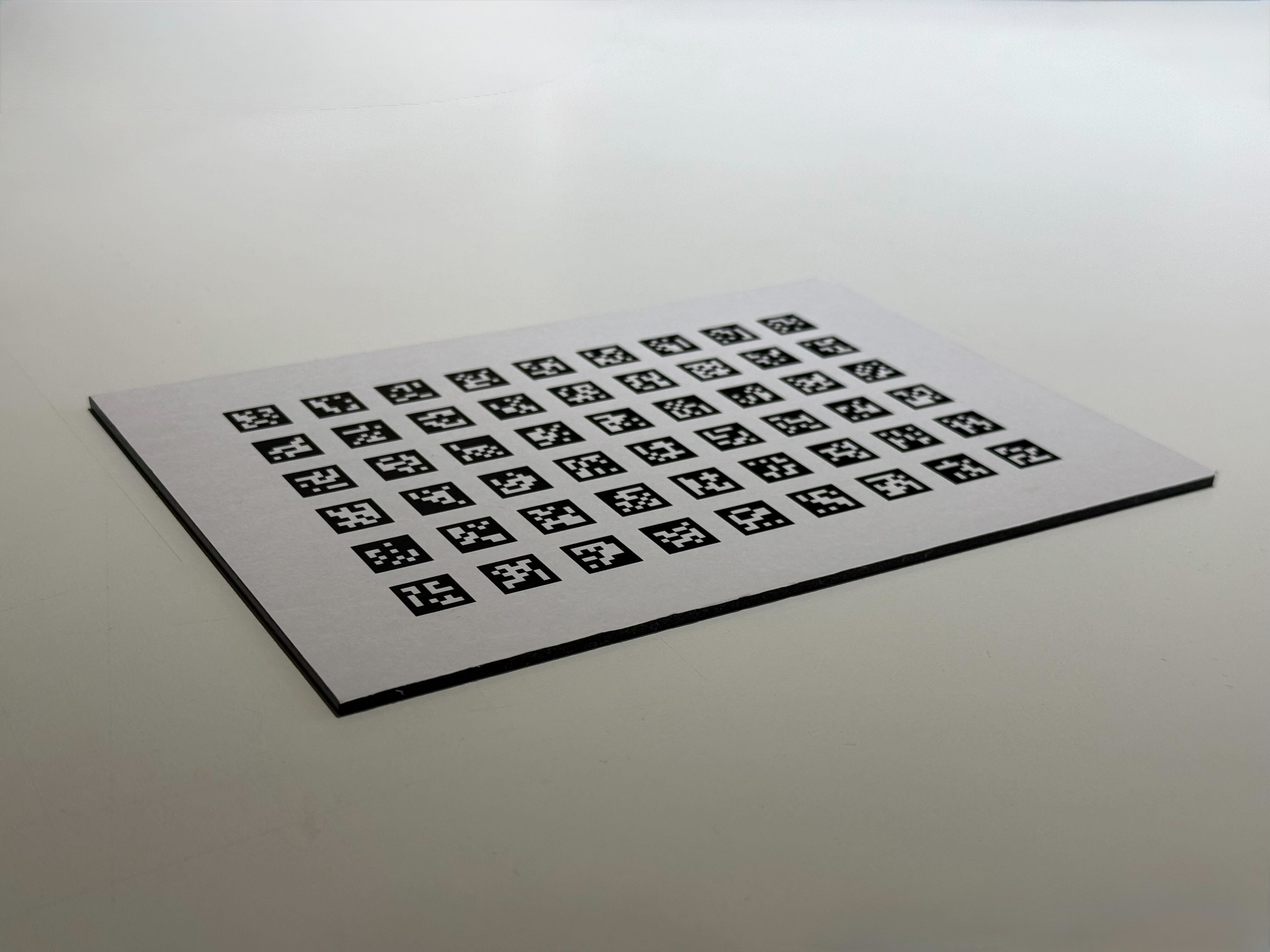

인쇄된 패턴을 3mm 두께의 A4 크기 목재 또는 아크릴 소재에 부착하여 기기에 배치했을 때 최대한 평평하게 유지하는 것을 강력히 권장합니다.

11단계

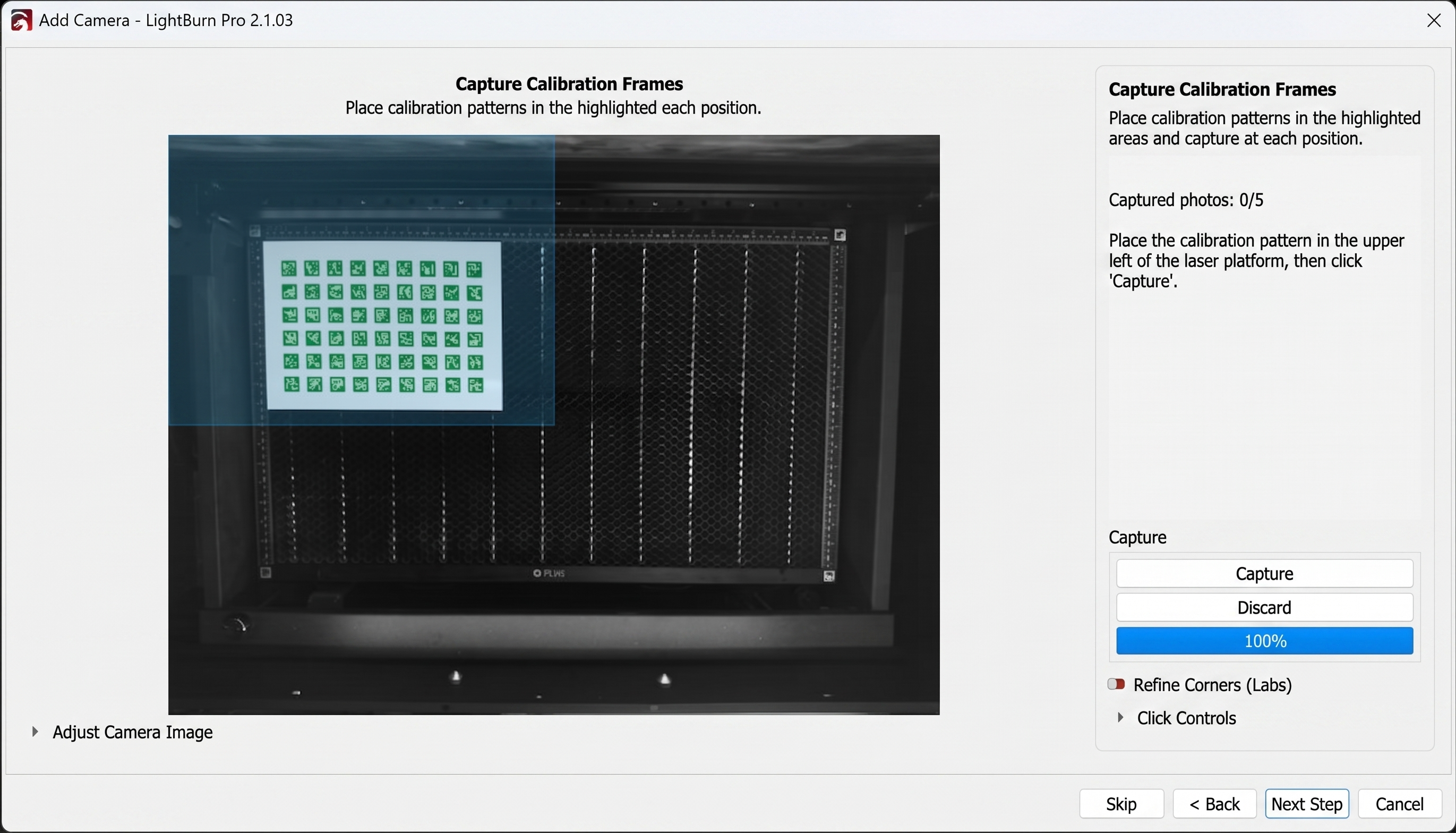

좌측 상단에서 AprilTags 패턴 캡처

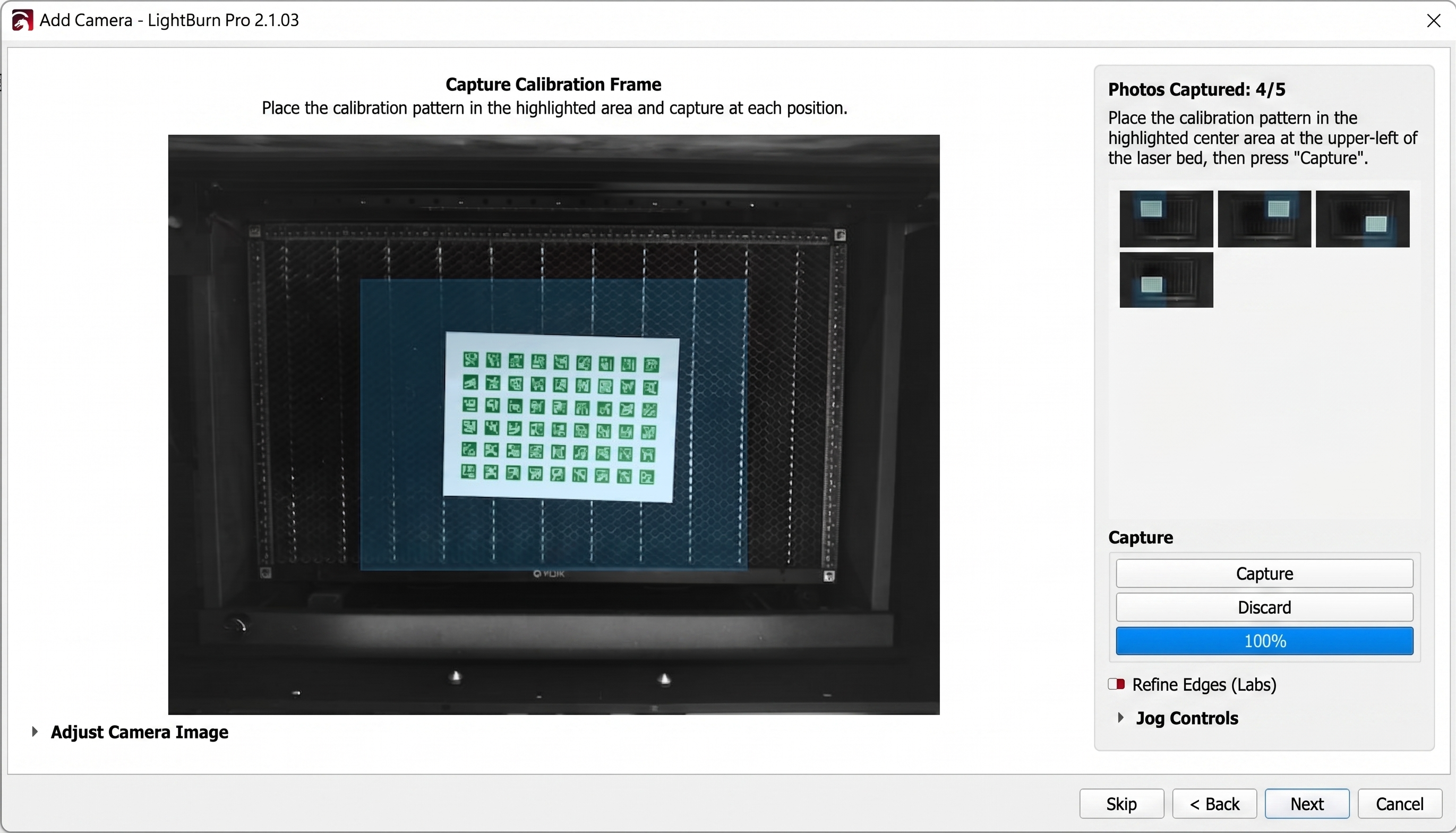

HEXA RF 덮개를 엽니다. 인쇄된 AprilTags 패턴을 LightBurn에 표시된 좌측 상단 캡처 영역에 배치하거나 고정합니다.

용지를 평평하게 유지하고 카메라와 대략 평행하게 맞춥니다. 네 개의 외곽 모서리와 모든 태그가 강조 표시된 캡처 영역 안에 있는지 확인합니다. 전체 패턴이 인식된 후에만 캡처 를 클릭합니다.

12단계

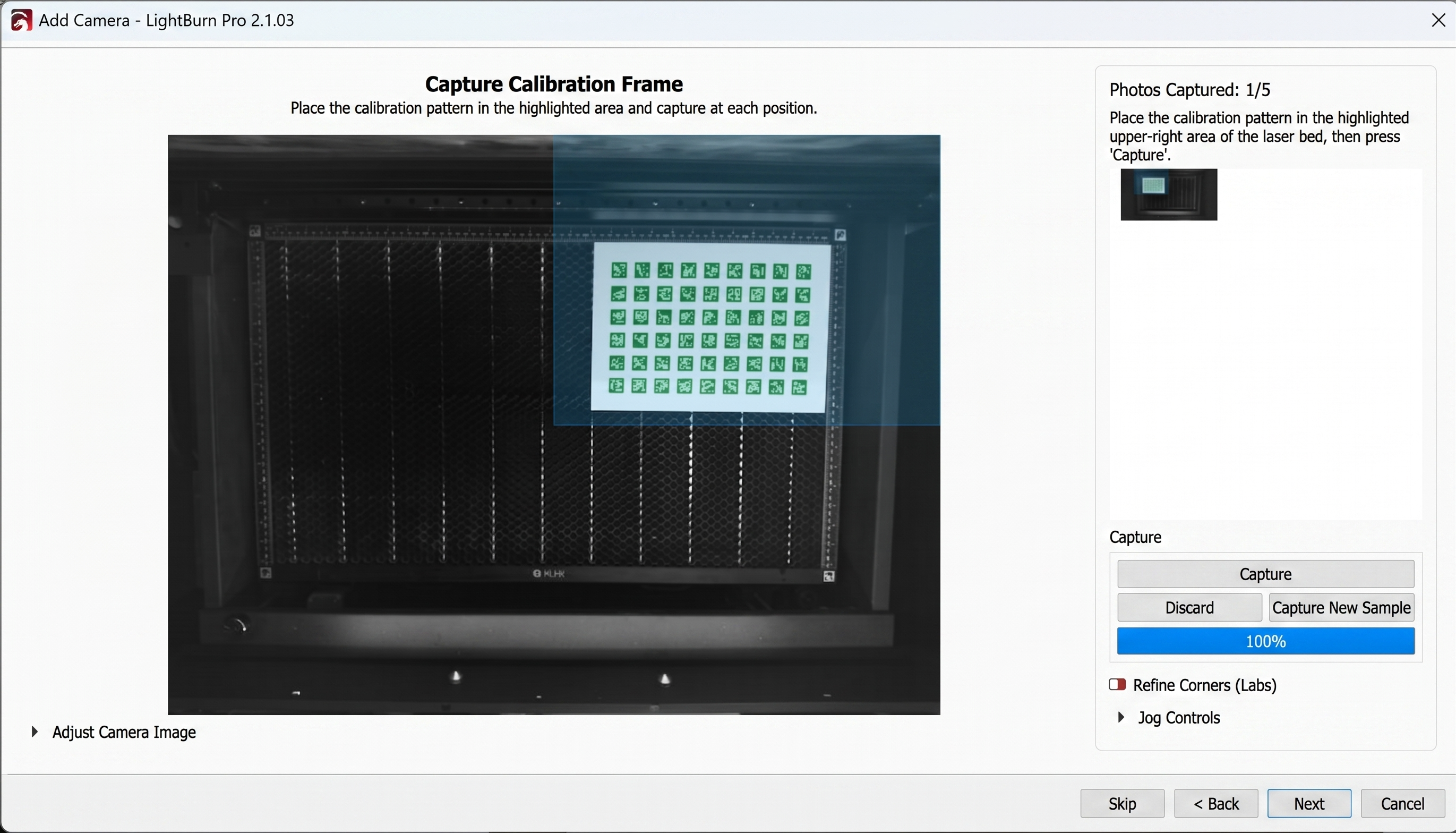

우측 상단에서 AprilTags 패턴 캡처

동일한 패턴을 우측 상단 캡처 영역으로 이동합니다. 패턴을 평평하게 유지하고, 빛 반사를 피하며, 카메라 화면 가장자리에 태그가 잘리지 않도록 합니다. 캡처.

13단계

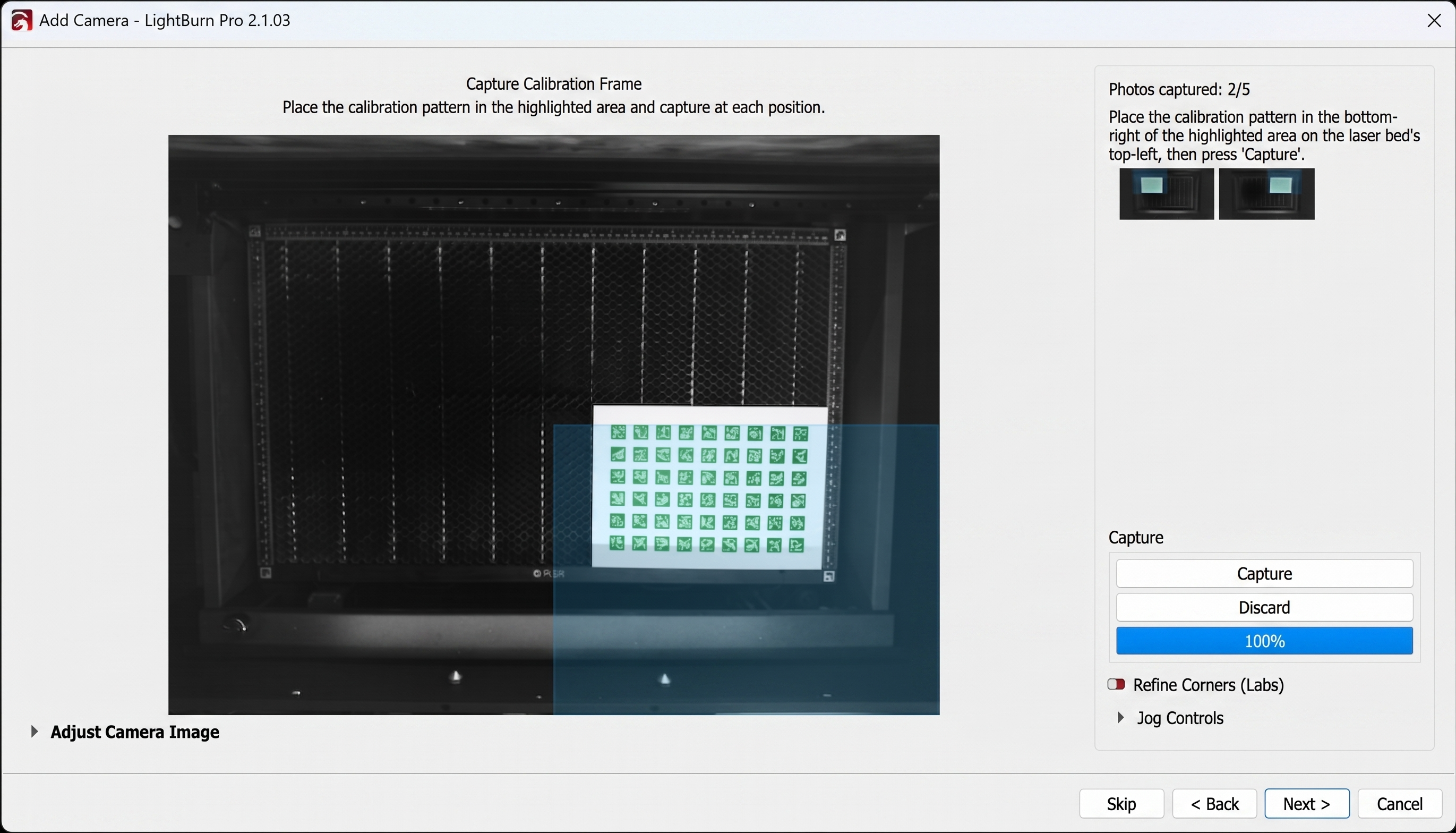

우측 하단에서 AprilTags 패턴 캡처

패턴을 우측 하단 캡처 영역에 배치합니다. 전체 패턴이 보이고 선명하게 초점이 맞춰졌는지 확인한 후 캡처.

14단계

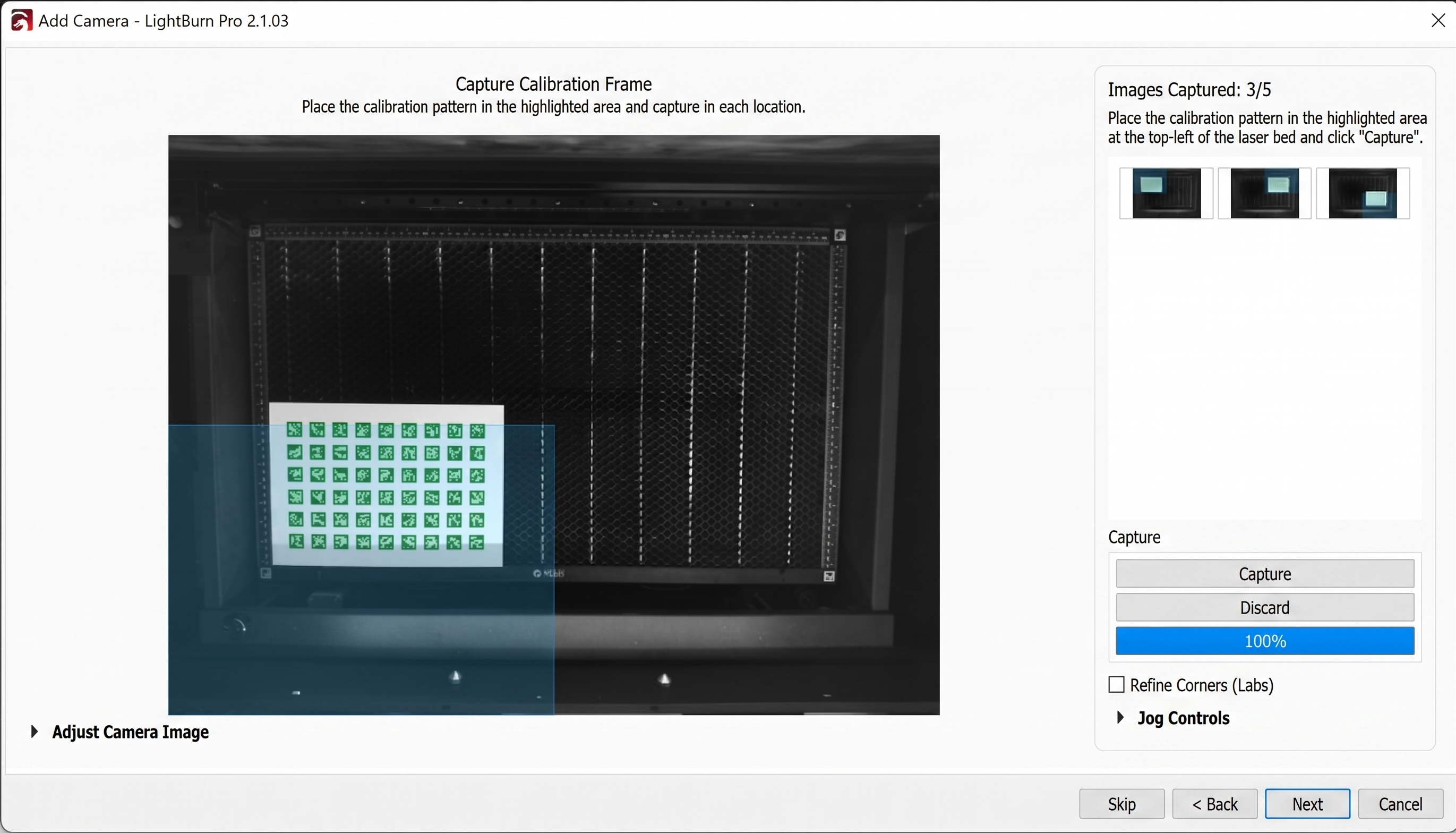

좌측 하단에서 AprilTags 패턴 캡처

패턴을 좌측 하단 캡처 영역에 배치합니다. 모든 태그가 보이는 상태에서 캡처.

15단계

중앙에서 AprilTags 패턴 캡처

패턴을 작업 영역의 중앙 에 배치하고 다섯 번째 이미지를 캡처합니다. 계속 진행하기 전에 LightBurn에 5개의 캡처가 완료되었는지 확인하십시오.

캡처된 이미지가 흐릿하거나, 잘렸거나, 과다 노출되었거나, 눈부심의 영향을 받은 경우 보정 모델을 선택하기 전에 해당 위치에서 다시 촬영하십시오.

16단계

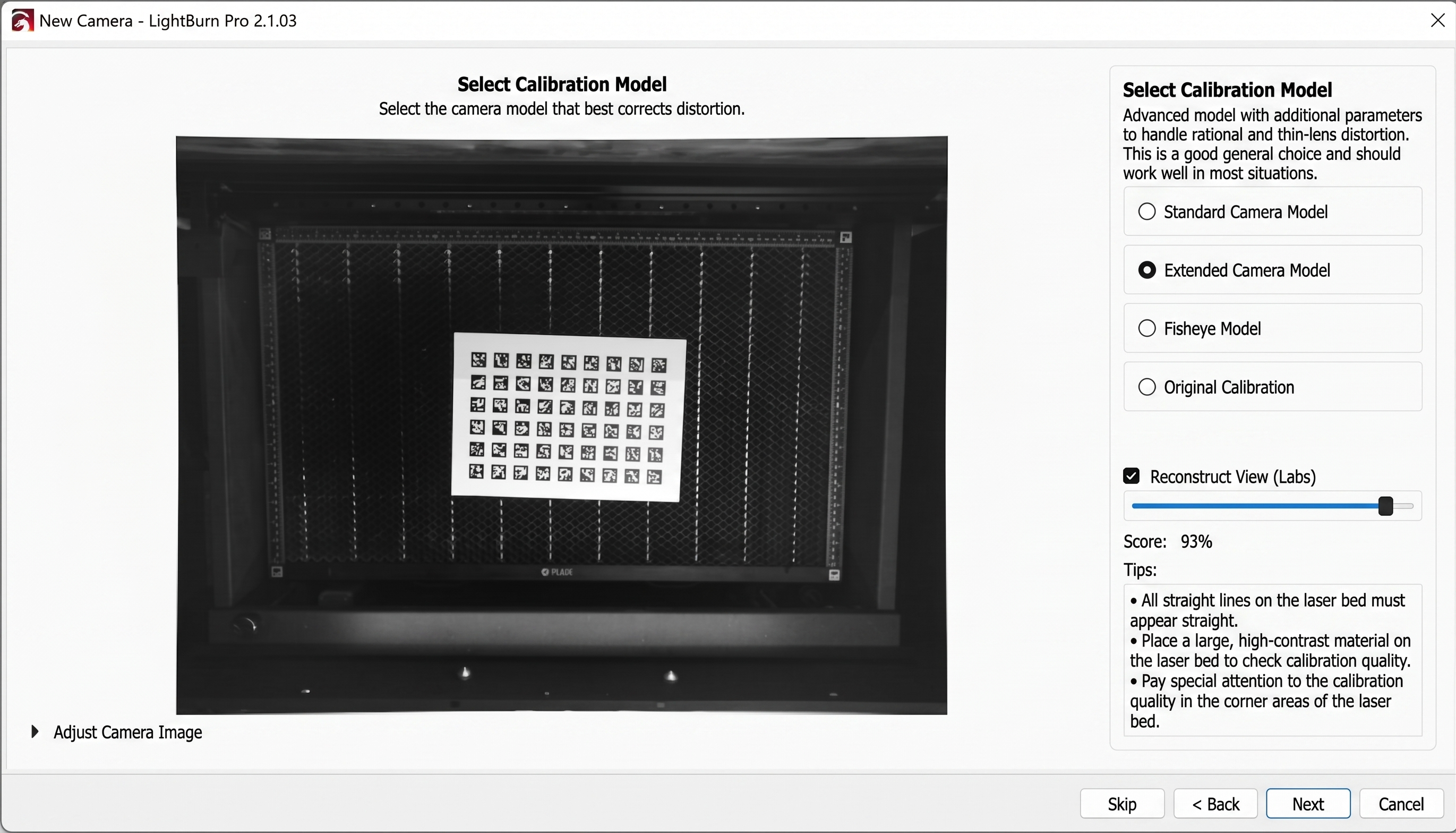

렌즈 보정 모델 선택 및 확인

보정 모델 선택 화면으로 이동합니다. 캡처된 이미지에 대해 LightBurn이 권장하는 모델을 선택하고 점수를 확인합니다.

점수 85% 이상 을 권장합니다.
HEXA RF 테스트 결과 93%.

또한 보정된 미리보기를 검사합니다. 이미지 가장자리와 AprilTags 패턴이 완전해야 하며 눈에 띄는 왜곡이 없어야 합니다. 점수가 85% 미만인 경우 Z축을 다시 원점 복귀하고, 패턴을 평평하게 펴고, 조명을 개선하고, 눈부심을 제거한 후 5개의 캡처를 다시 수행하십시오.

클릭: 완료 렌즈 보정이 통과된 후

17단계

카메라 작업 영역 정렬 시작

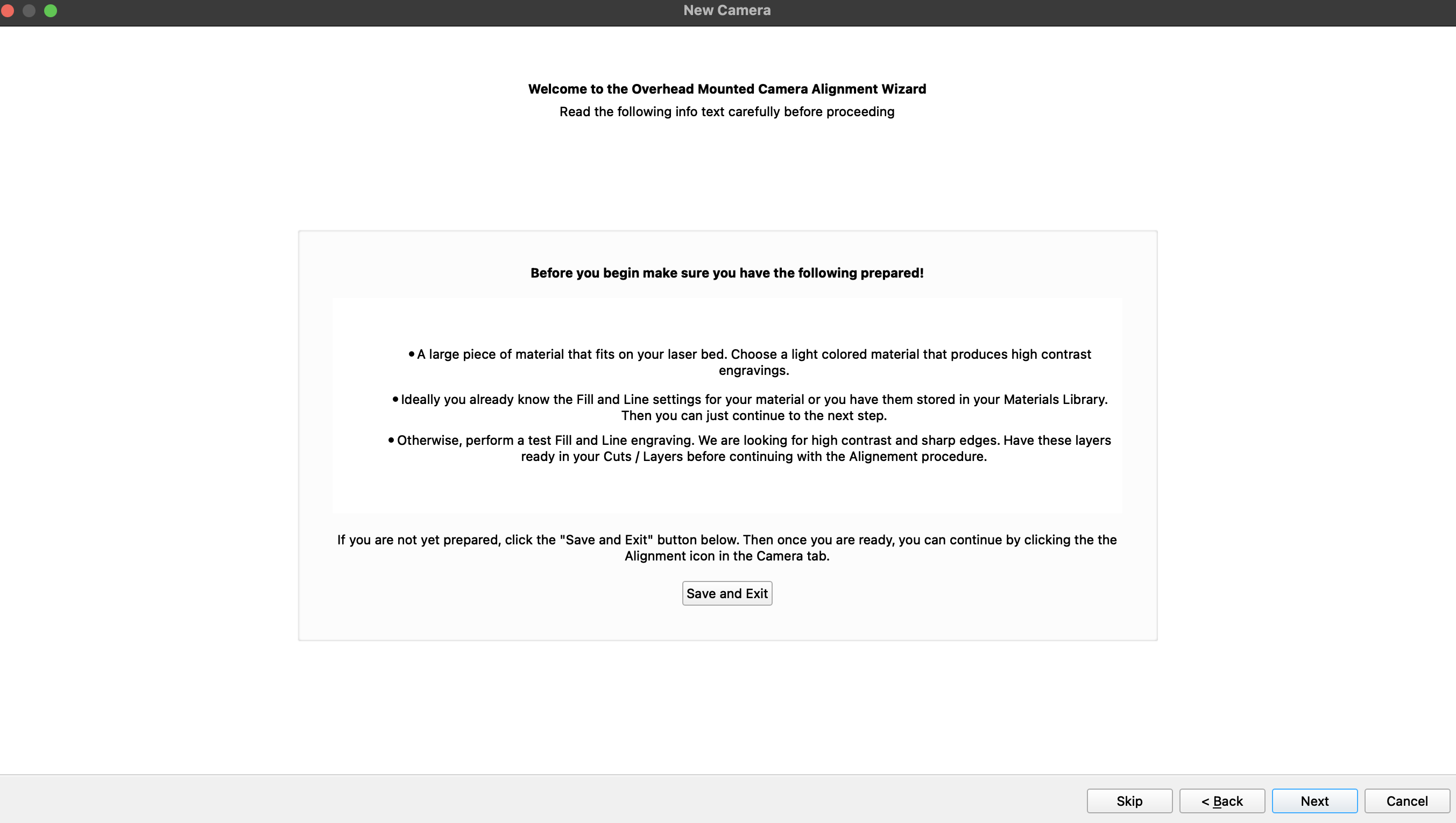

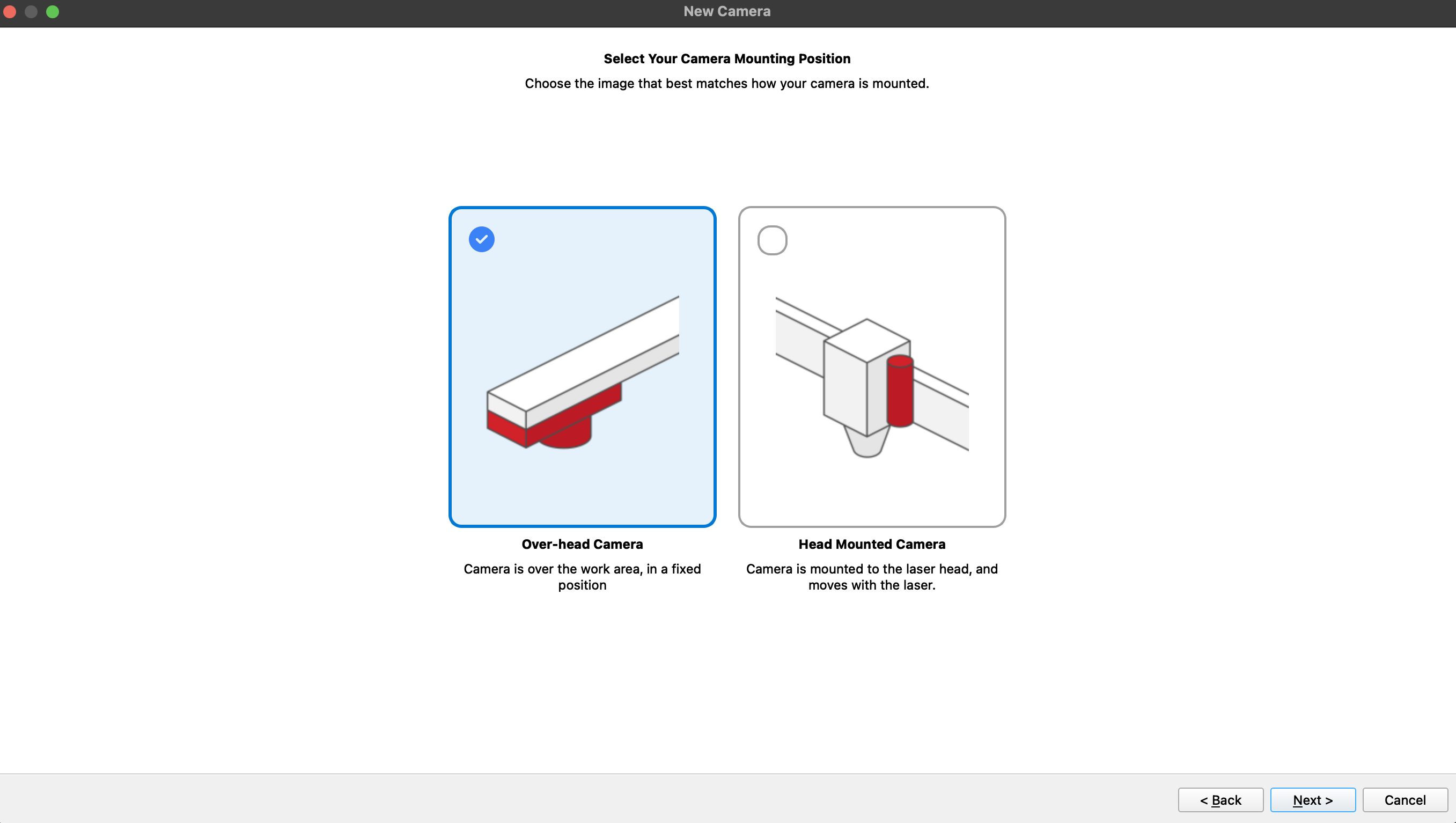

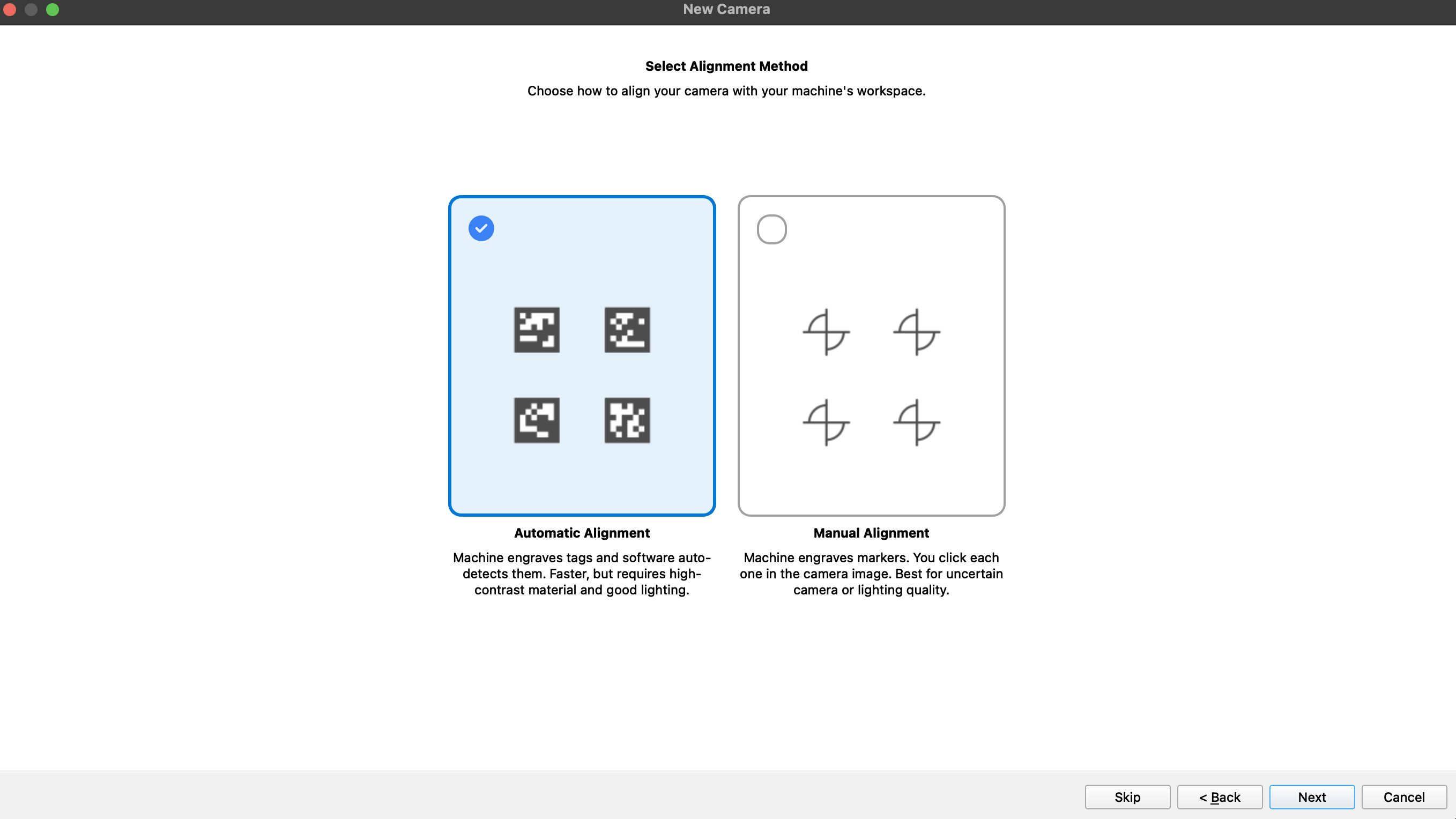

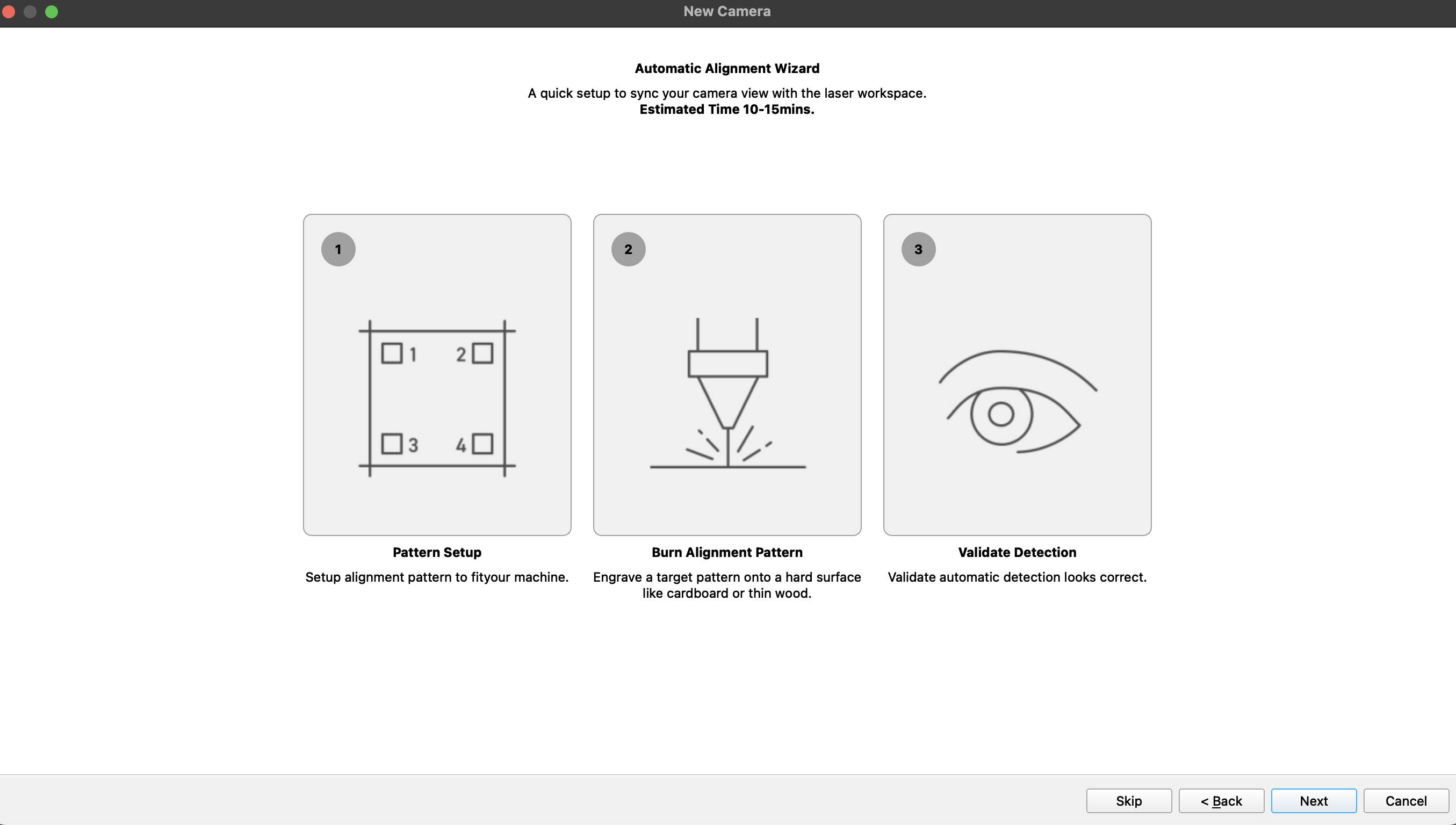

렌즈 보정 후 카메라 정렬 절차를 시작합니다. 오버헤드 장착 카메라, 그런 다음 선택 자동 정렬.

준비 화면을 주의 깊게 읽으십시오. 자동 절차는 정렬 타겟을 각인한 다음 카메라를 사용하여 해당 위치를 찾습니다.

18단계

정렬 보드를 배치하고 타겟 패턴을 구성합니다

HEXA RF 작업 영역의 각 모서리에 평평한 3mm 목재 보드를 하나씩 배치합니다. 네 개의 보드 모두 카메라 시야 내에 유지하고, LightBurn이 모서리 타겟을 각인할 수 있도록 충분한 여유 공간을 확보하십시오.

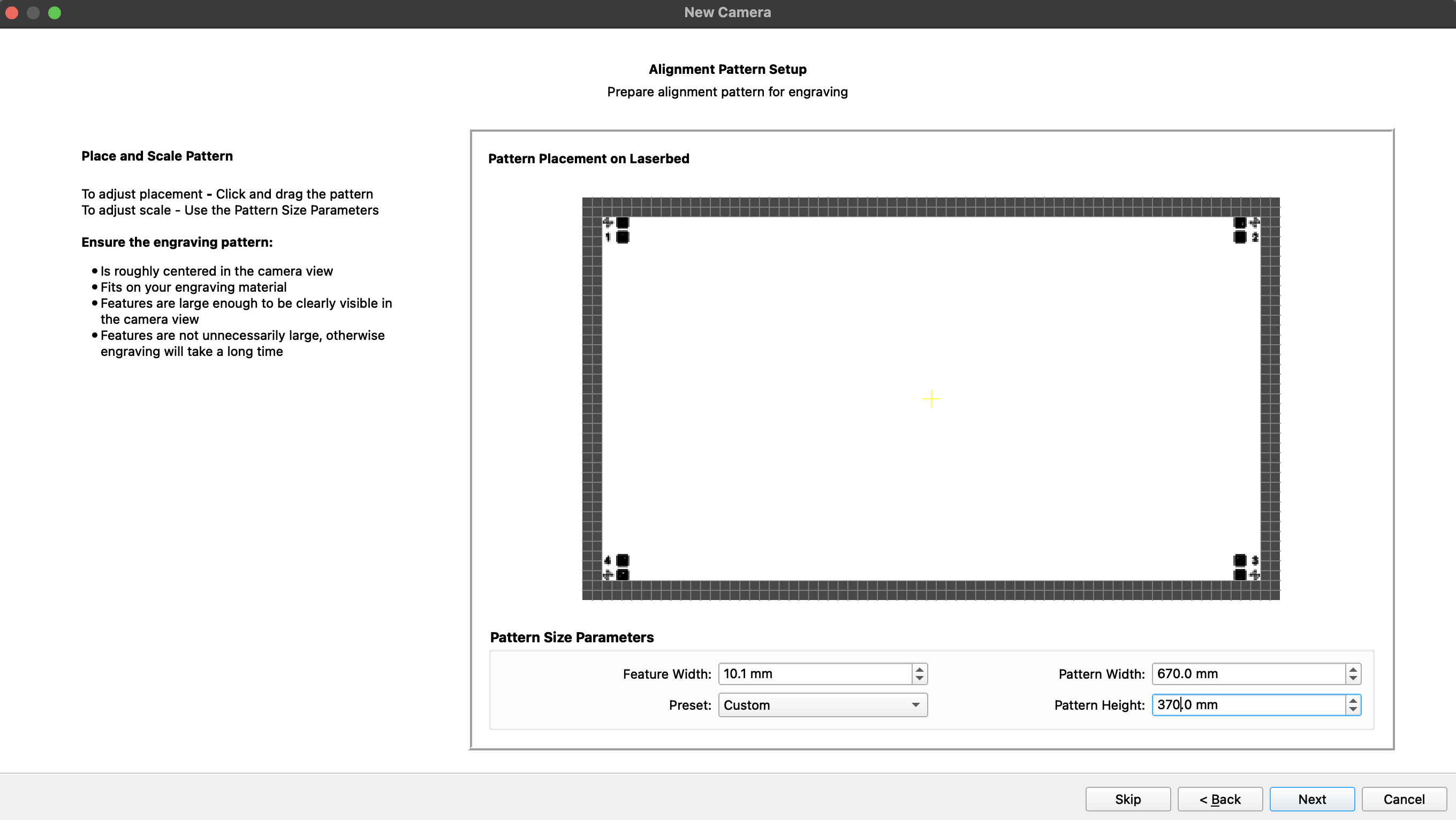

자동 정렬 패턴을 다음과 같이 설정합니다:

피처 크기: 25.0 mm
패턴 너비: 670.0 mm
패턴 높이: 370.0 mm
프리셋: Custom

필요한 경우, 미리보기에서 패턴을 클릭하고 드래그하여 각 타겟이 보드 위에 완전히 위치하도록 합니다.

19단계

보드에 초점을 맞추고 정렬 타겟을 각인합니다

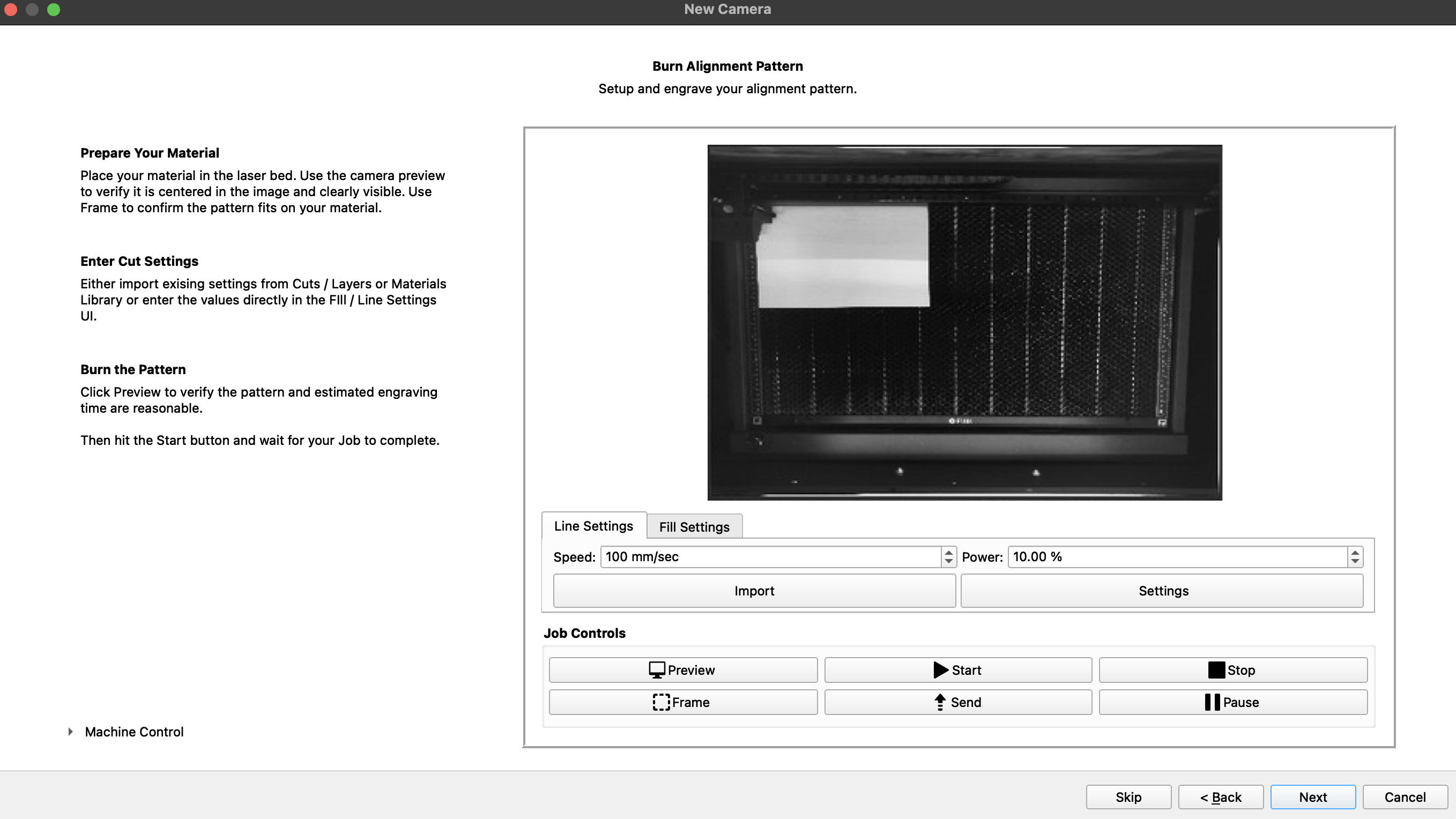

기기 컨트롤을 사용하여 3mm 보드 표면에 초점을 맞춥니다. 각인하기 전에 덮개를 닫으십시오.

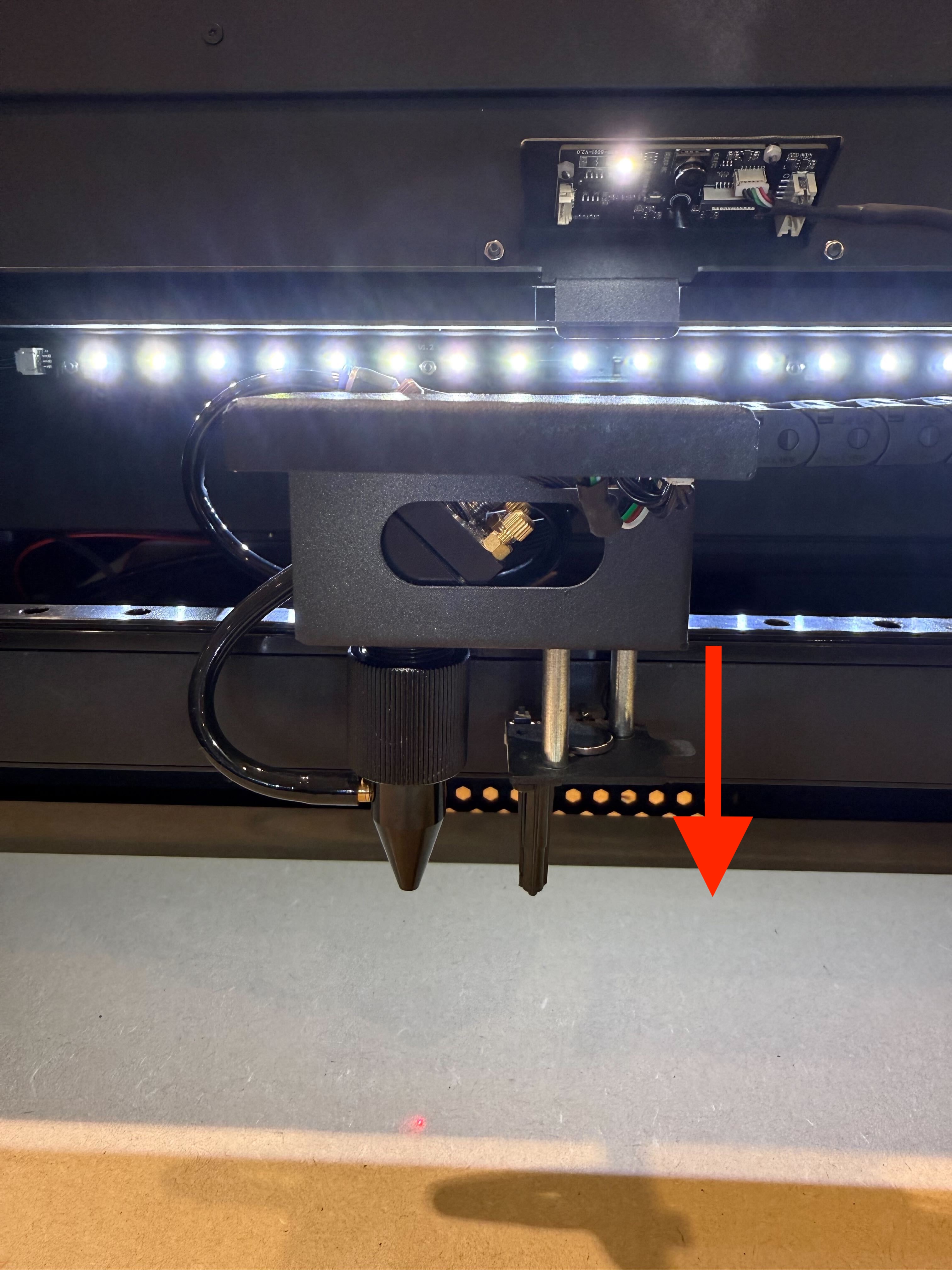

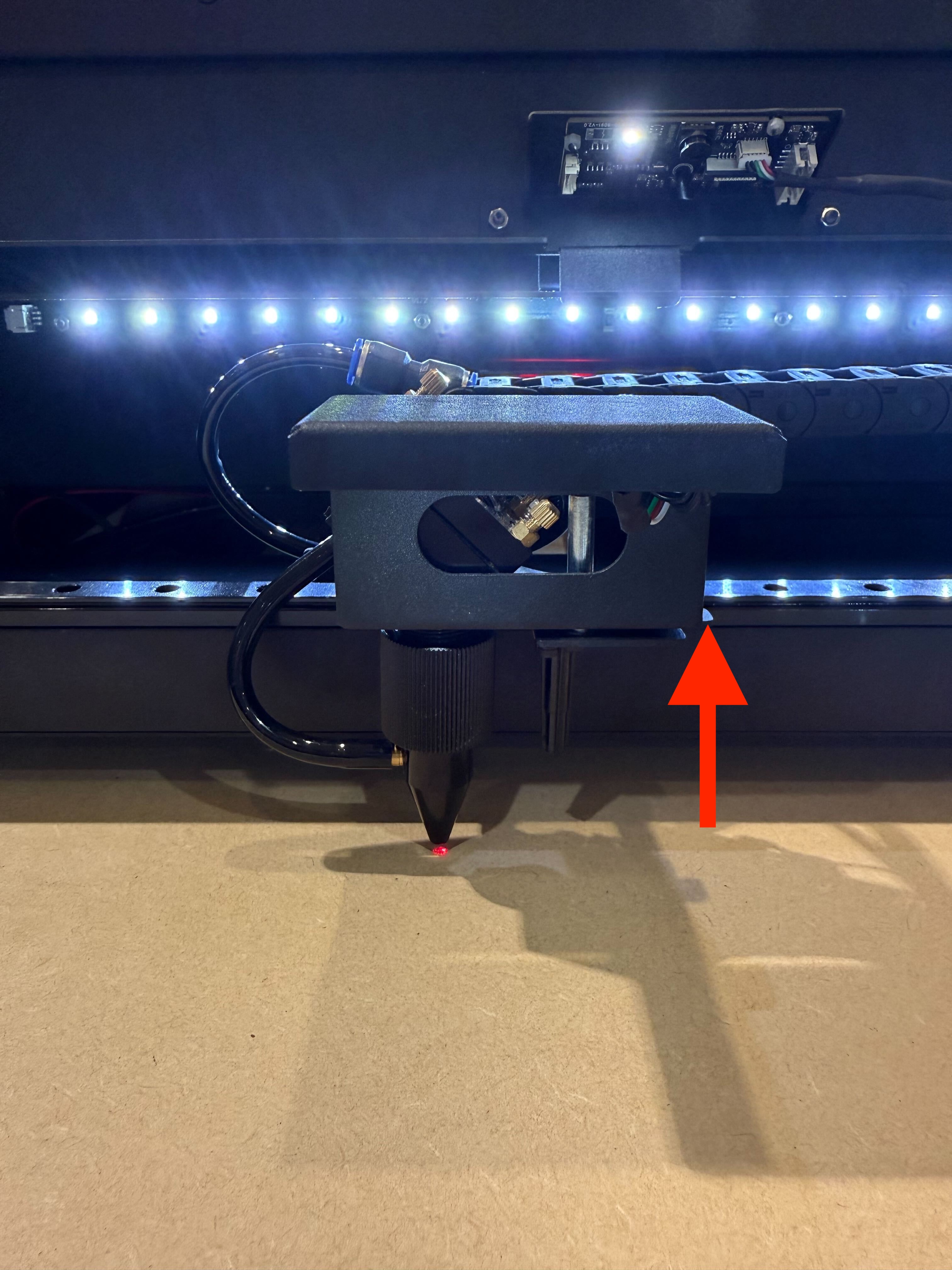

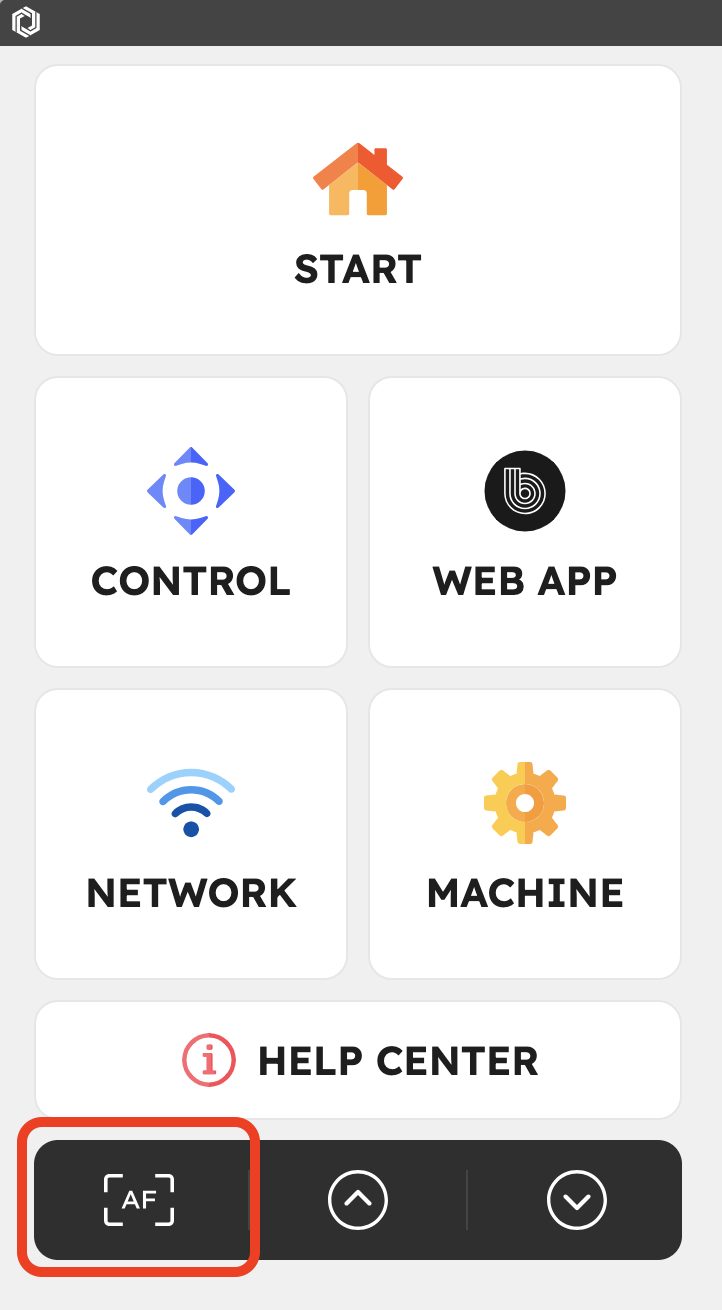

초점 프로브를 해제 > 패널의 AF 버튼을 누름 > 초점 프로브를 다시 제자리에 놓음 >> 덮개를 닫음

테스트 보드에는 다음 각인 설정이 사용되었습니다:

속도: 100 mm/sec
출력: 10.00%

설정이 재료에 적합한지 확인한 후 각인을 시작하십시오. 레이저 작동 중에는 기기를 방치하지 마십시오.

20단계

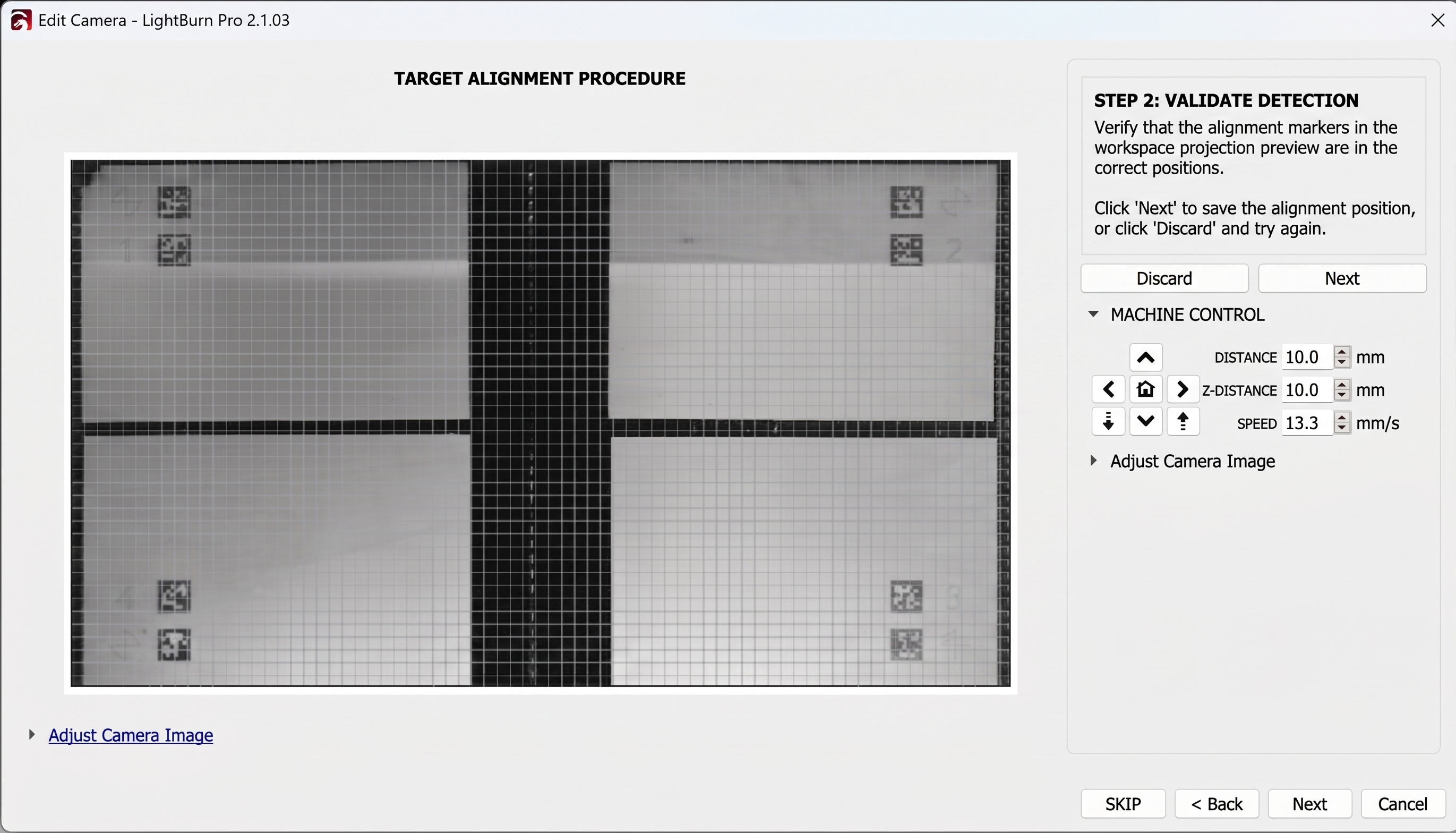

작업 영역 정렬 캡처, 확인 및 완료

각인이 완료되면 덮개를 열고 카메라 이미지를 새로 고칩니다. 정렬 마법사에서 삭제 를 사용하거나 이미지를 다시 촬영하여 LightBurn이 새로 각인된 타겟을 캡처하도록 합니다.

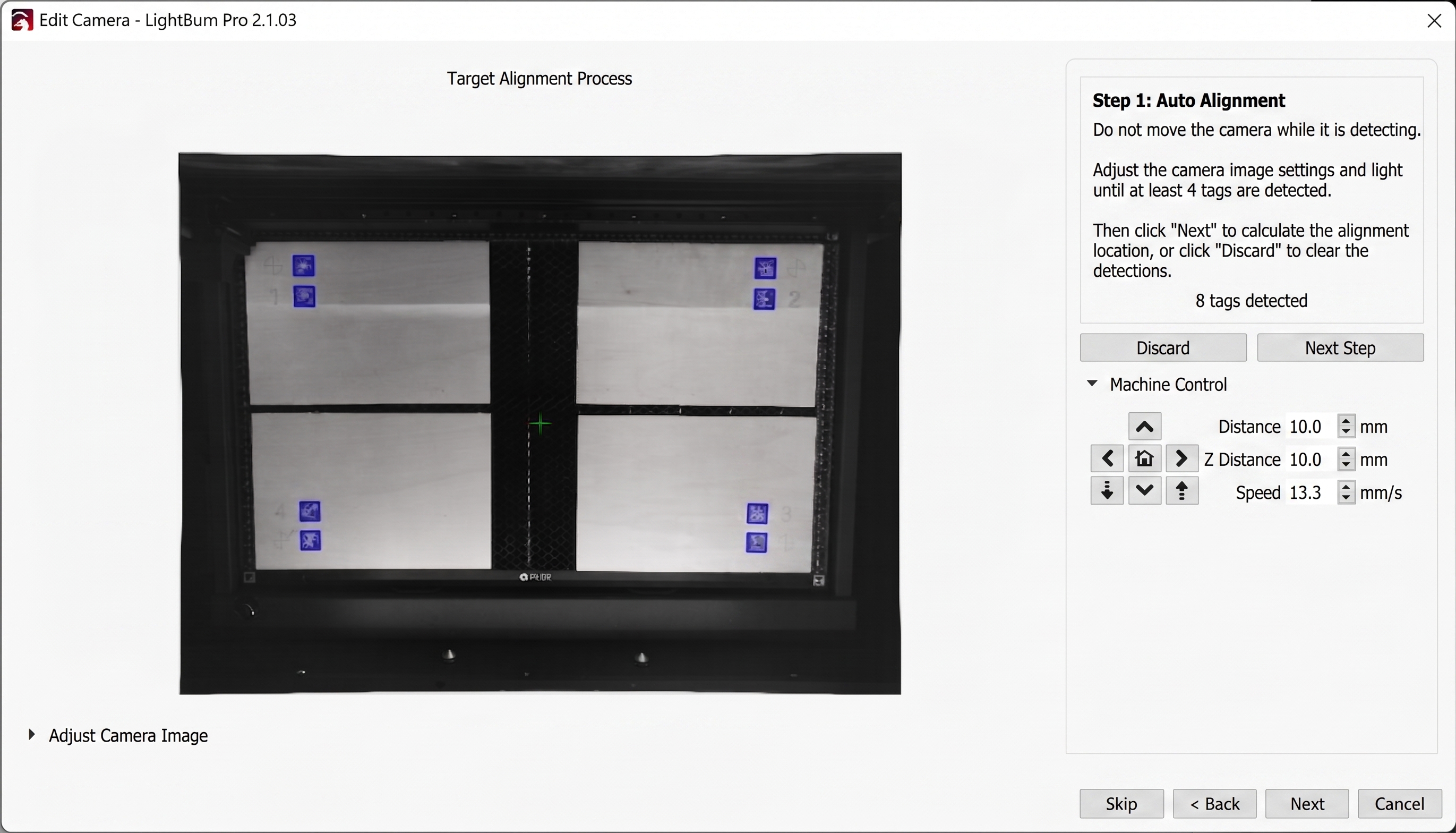

LightBurn은 총 8개의 타겟 을 감지해야 합니다. 확인 화면으로 이동하여 다음 사항을 확인하십시오:

8개의 타겟이 모두 감지되었습니다.
모서리 타겟이 누락되거나 잘리거나 잘못 인식되지 않았습니다.
그리드 오버레이가 표시되고 전체 작업 영역을 따릅니다.
타겟 위치가 각인된 표시와 일치합니다.

타겟을 인식하기 어려운 경우 카메라 이미지 조정 을 사용하여 노출을 변경하고 눈부심을 제거한 후 이미지를 다시 촬영하십시오. 타겟이 카메라 시야 밖에 있는 경우 보드 위치를 조정하고 정렬을 반복하십시오.

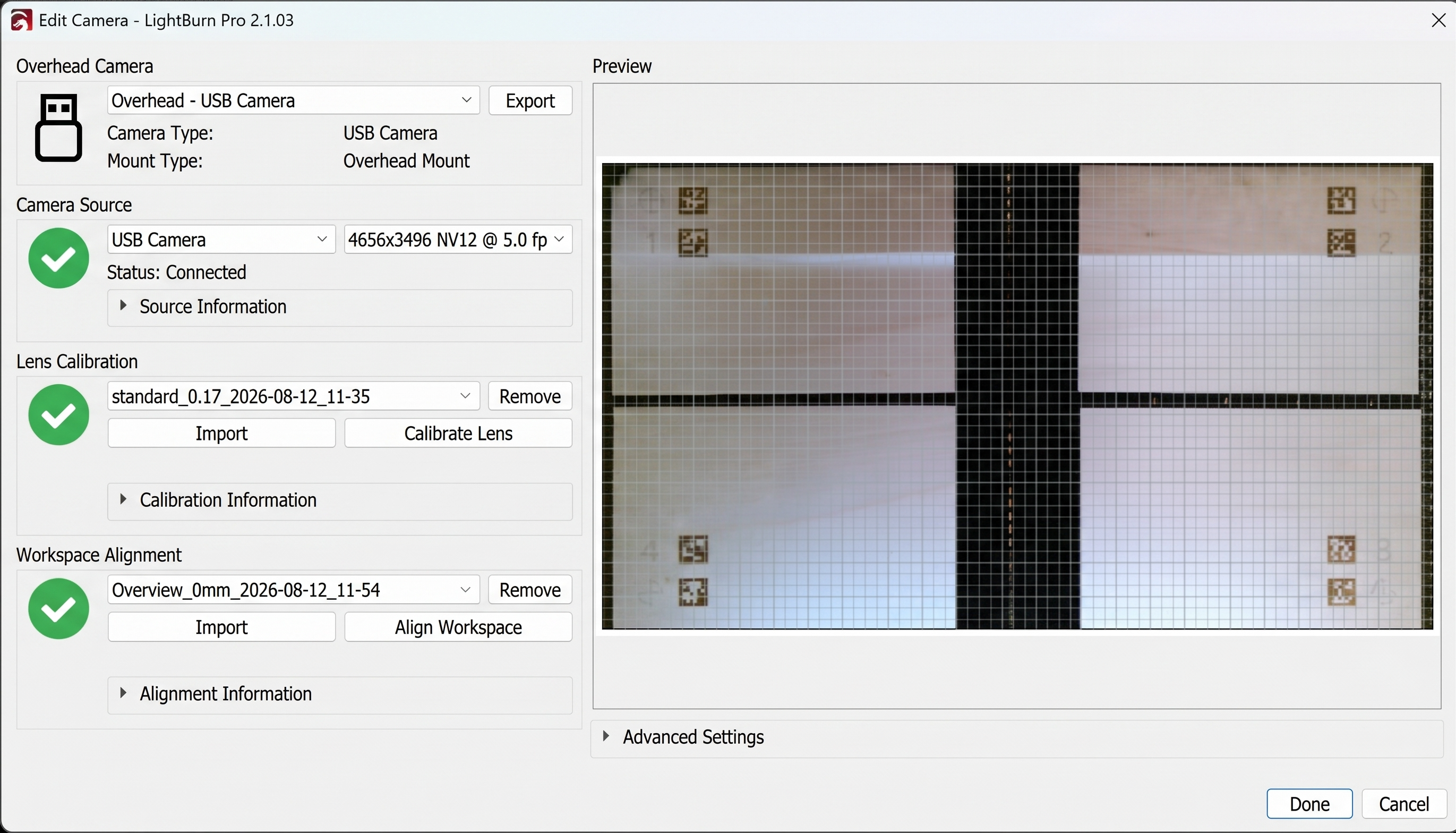

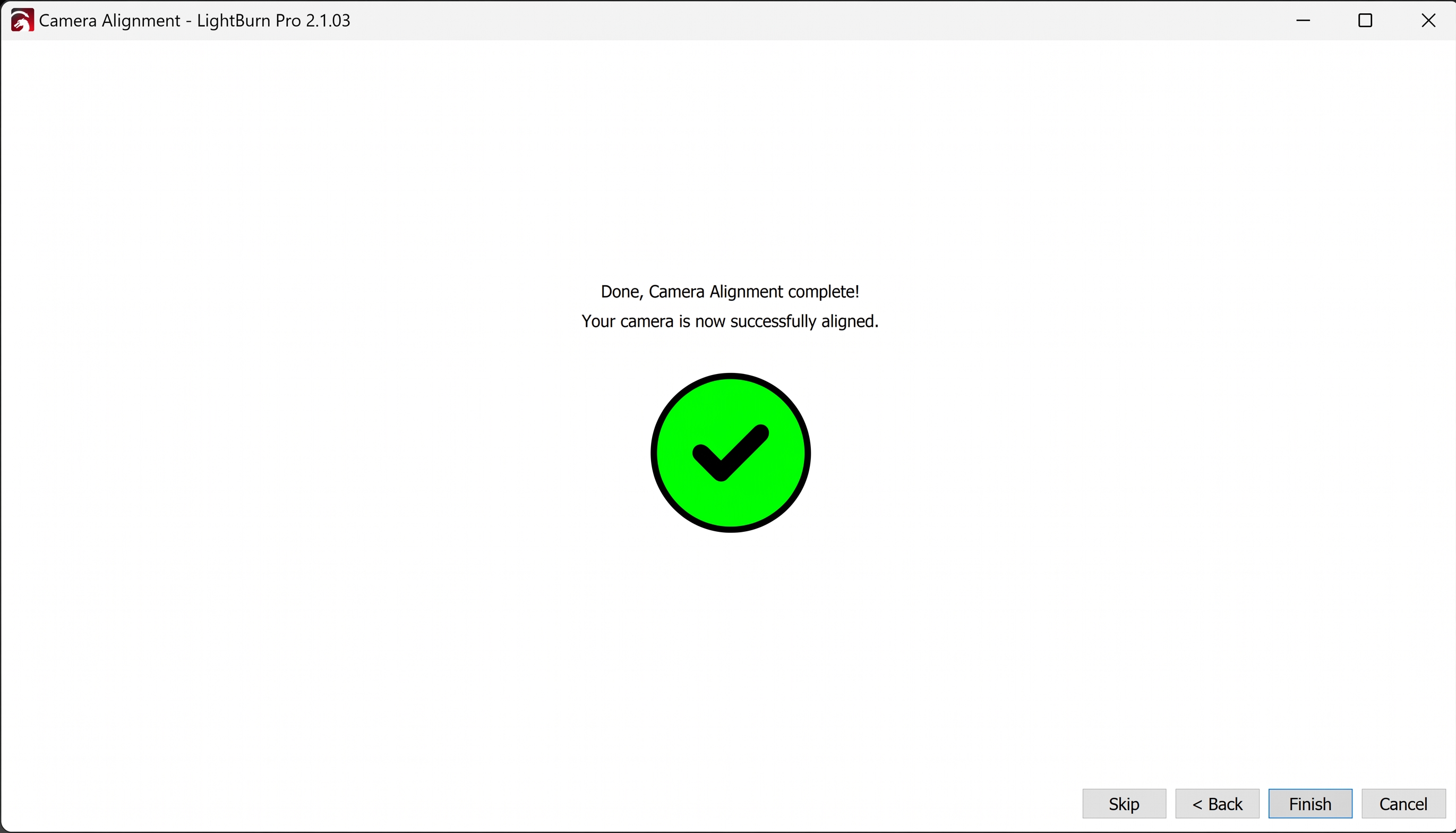

클릭: 완료 확인이 통과되면 완료합니다. 카메라 설정 요약에서 카메라 소스, 렌즈 캘리브레이션 및 작업 영역 정렬에 대한 녹색 체크 표시가 나타나야 합니다.

21단계

카메라 캘리브레이션 데이터 백업

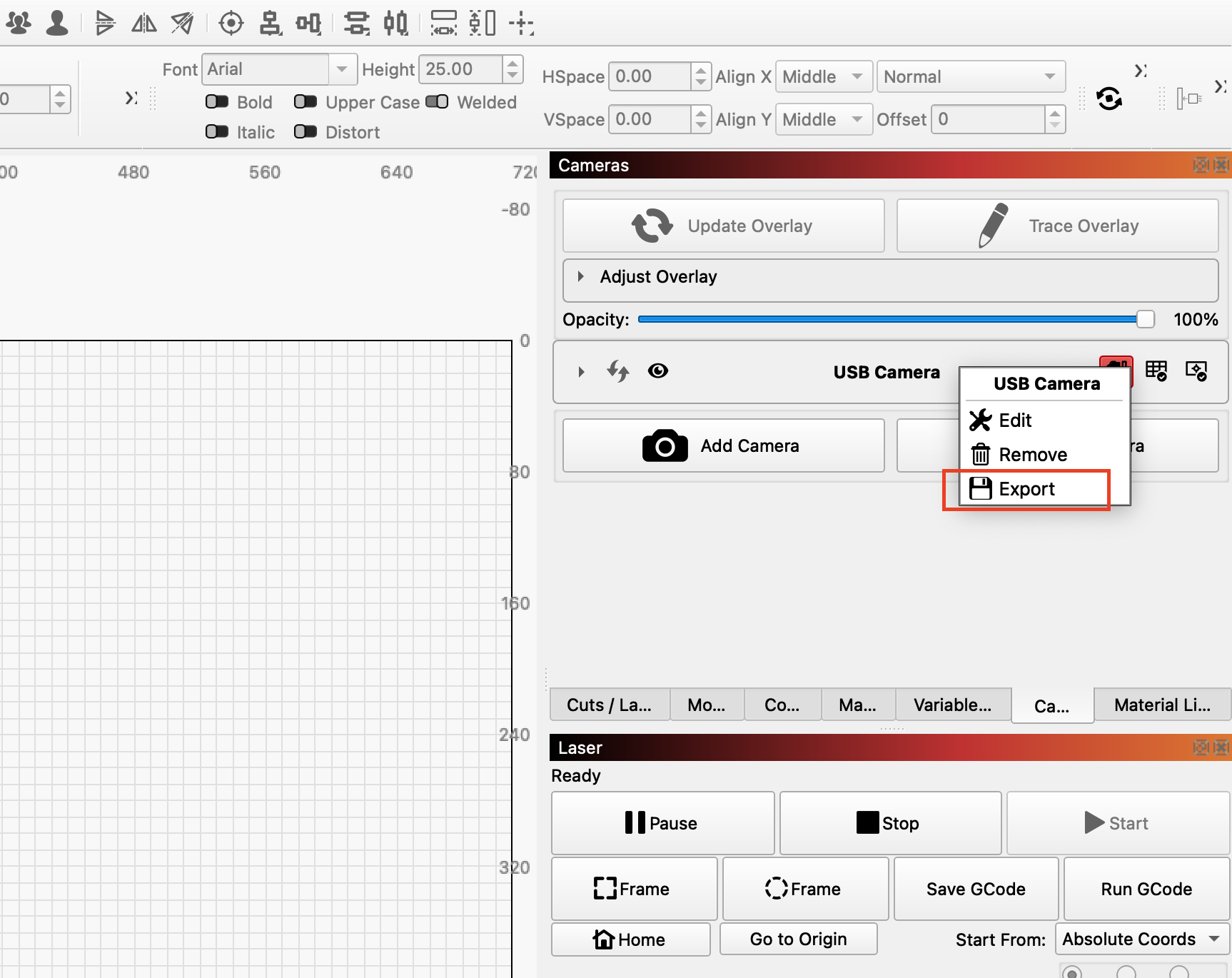

캘리브레이션 데이터를 내보내면 컴퓨터를 변경해도 다시 캘리브레이션할 필요가 없습니다. 다음 단계를 따르십시오: 내보내기: Cameras >> USB Camera를 마우스 오른쪽 버튼으로 클릭 > Export Camera.

캘리브레이션된 카메라 미리보기 사용

Camera 패널로 돌아가서 Update Overlay 를 클릭하여 현재 작업 영역을 캡처합니다. 카메라 이미지 위에 아트워크를 배치하고 작업을 시작하기 전에 위치를 확인하십시오. 카메라가 이동되었거나, 마운트가 느슨해졌거나, 기기 형상이 변경되었거나, 오버레이가 더 이상 실제 작업 공간과 일치하지 않는 경우 재캘리브레이션을 수행하십시오.
