3-3 HEXA RF - 패스스루 조각 가이드

설명

Open-Bottom 조각 기능은 표준 작업 영역을 초과하는 긴 물체를 조각하는 데 사용됩니다. 대형 디자인 파일을 여러 작업 영역으로 자동 분할하여 구간별로 쉽게 조각할 수 있도록 도와줍니다.

제한사항

HEXA RF Open-Bottom 슬롯의 물리적 제약으로 인해 재료 폭은 500mm를 초과하지 않는 것을 권장하며, 길이는 제한이 없습니다.

시작하기 전에

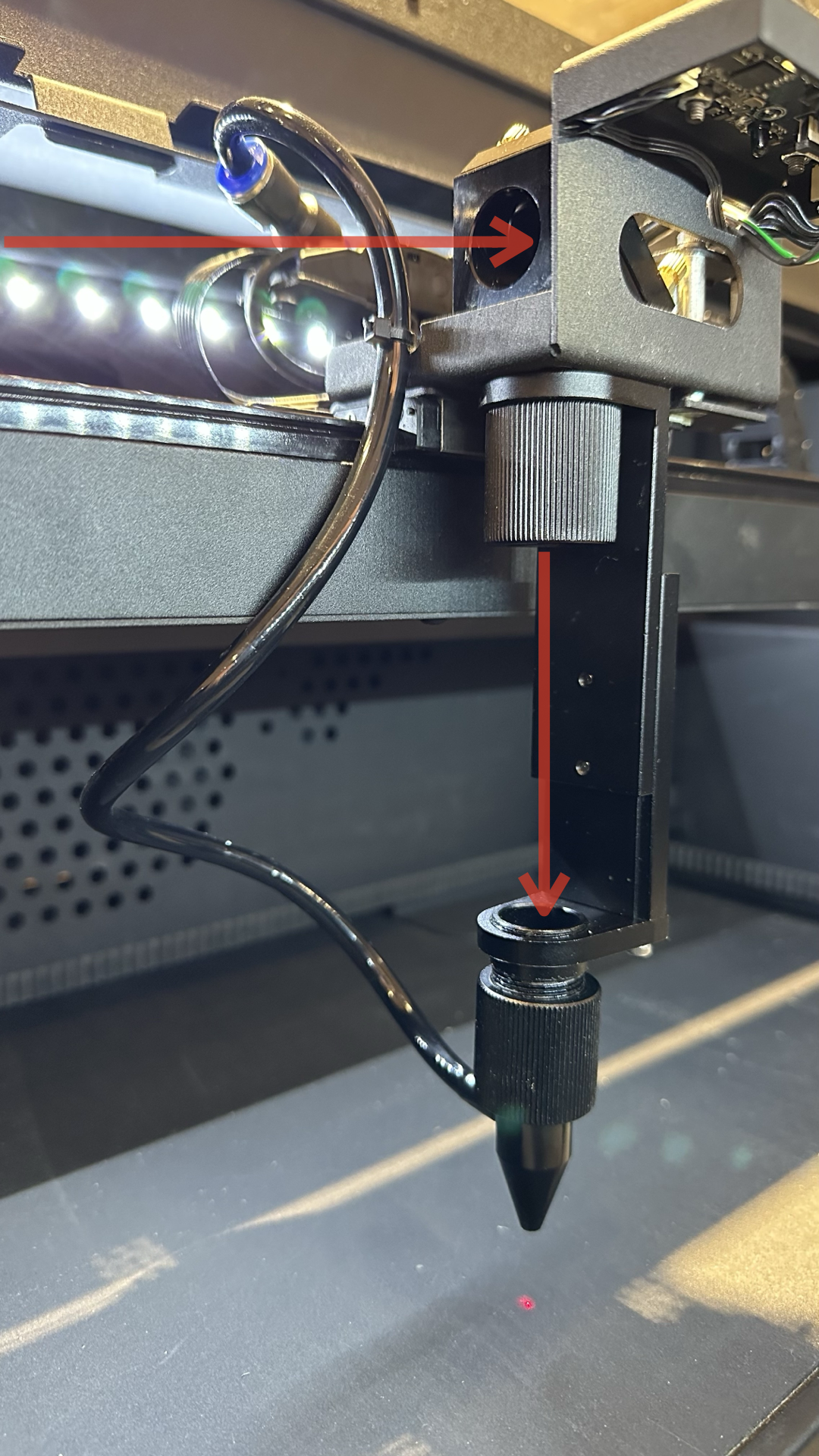

Open-Bottom 조각 모듈이 올바르게 설치되었는지 확인하십시오. 아래 링크의 튜토리얼을 참조하십시오. 이미 설치를 완료했다면 이 단계를 건너뛰십시오.

Open-Bottom 하드웨어 설치 가이드

1단계 - Open-Bottom 조각 활성화

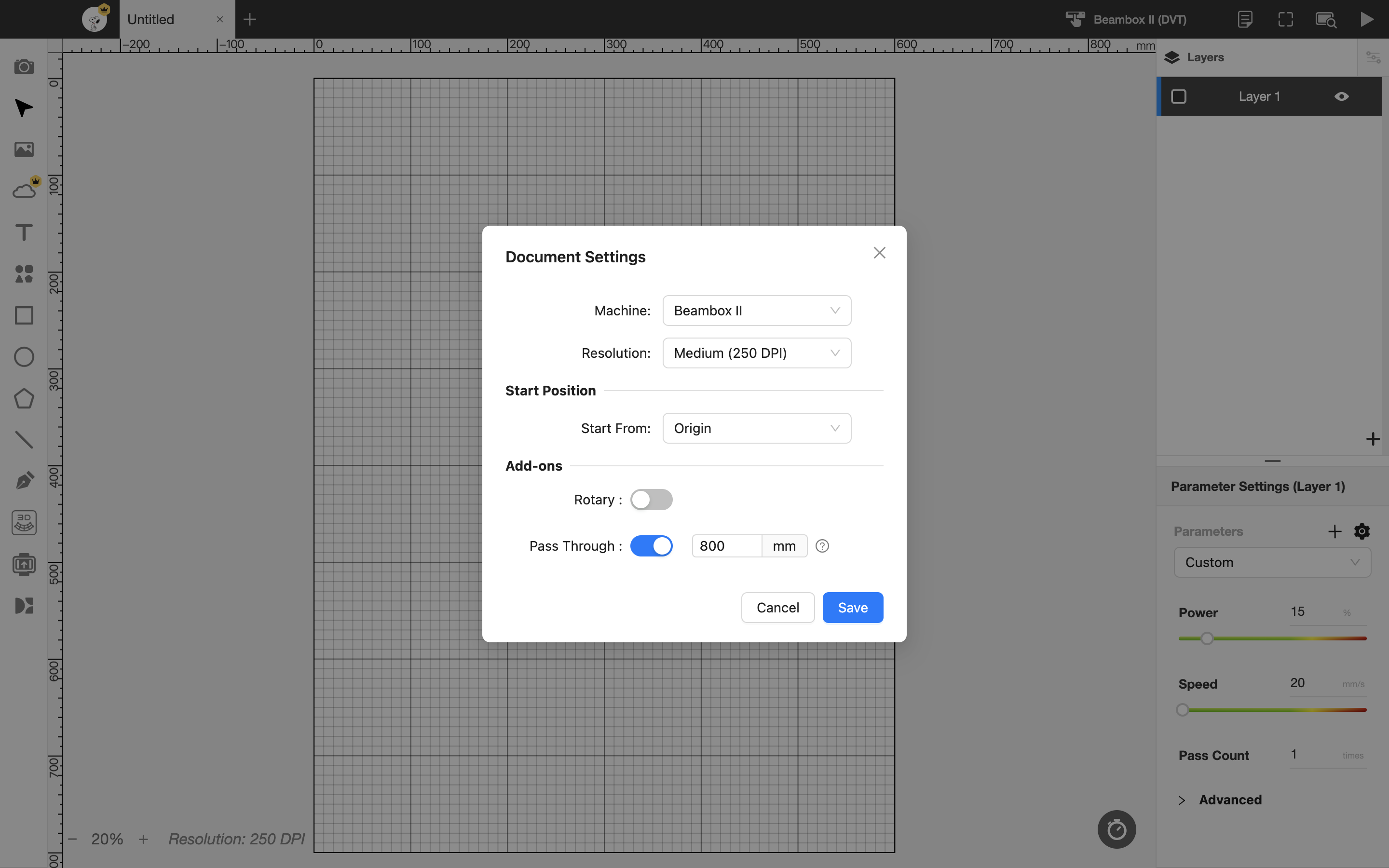

문서 설정에서 Open-Bottom 조각 토글을 활성화하고 원하는 작업 영역 크기를 입력합니다.

2단계 - 객체 가져오기

객체를 가져오고(아래 예시는 직사각형 윤곽선 사용) 크기와 위치를 조정합니다.

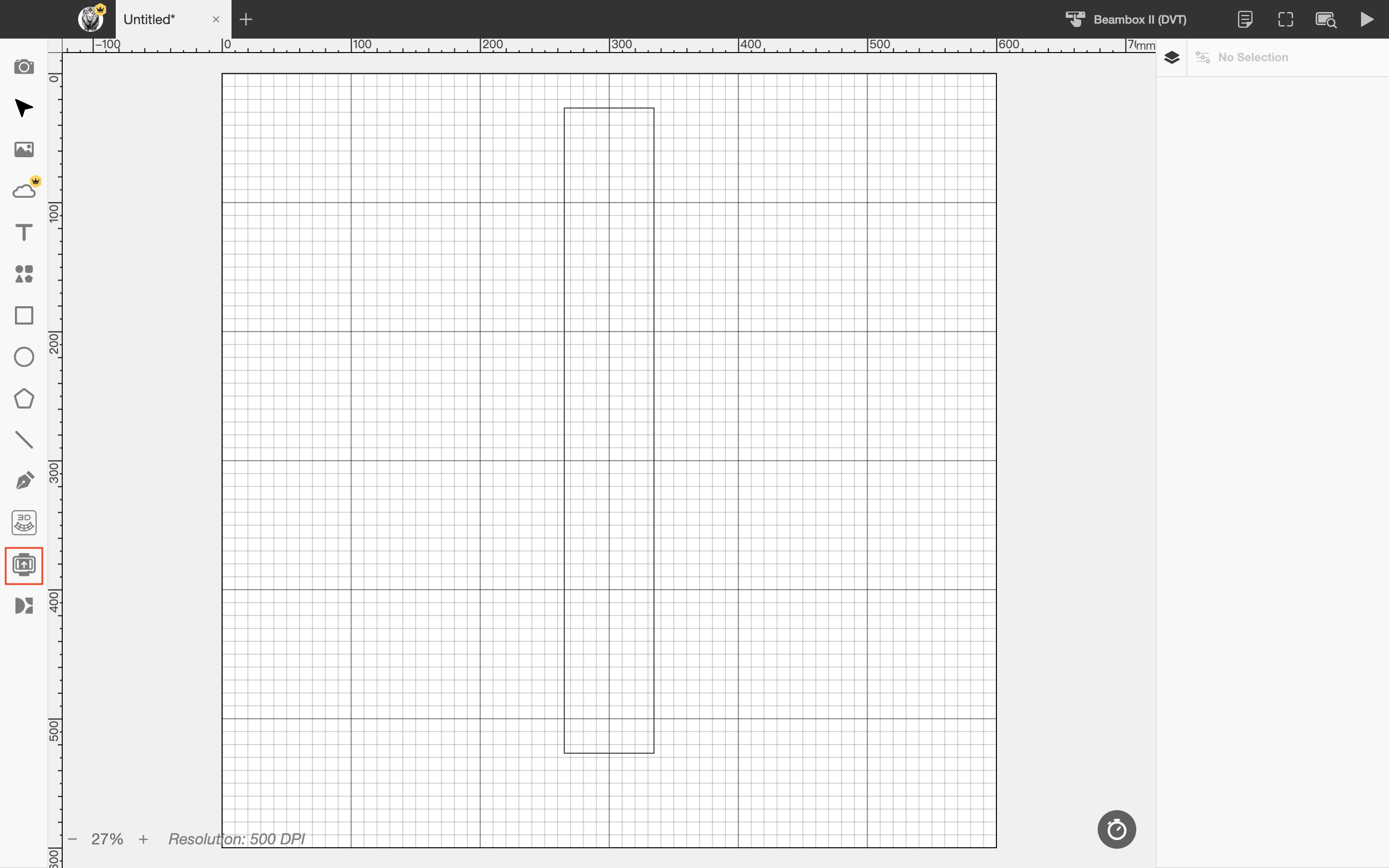

왼쪽 도구 모음에 표시된 Open-Bottom 조각 아이콘을 클릭하여 Open-Bottom 조각 창으로 들어갑니다.

3단계 - Open-Bottom 조각 매개변수 조정

설정 설명

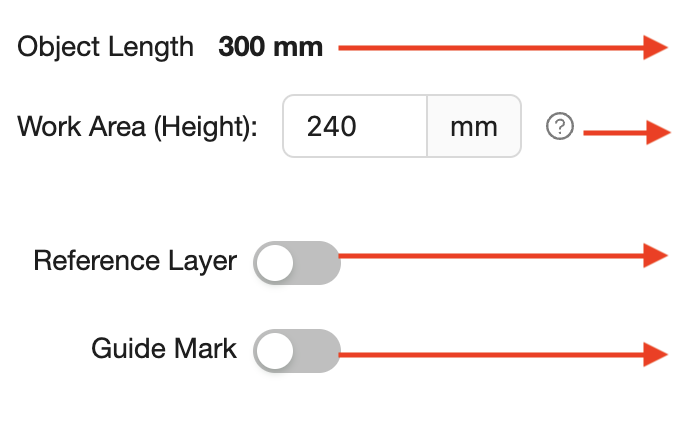

• 객체 길이: 현재 선택한 객체의 길이를 표시하여 각 작업 영역의 높이를 결정하는 데 도움을 줍니다.
• 작업 영역 높이: 이 Open-Bottom 객체를 절단을 위해 몇 개의 작업 구간으로 나눌지 설정할 수 있으며, 창에서 각 구간의 조각 내용을 확인할 수 있습니다.
• 참조 레이어: 이 레이어는 참조용으로만 사용되며 정렬 표시 기능만 제공합니다. 실제로 조각되지 않습니다.
• 정렬 마크: 정렬 마크는 주 재료와 보조 재료에 걸쳐 조각해야 하는 두 개의 삼각형 마크입니다. 각 조각 구간 후 보드를 이동할 때 삼각형 마크를 사용하여 정렬을 보조할 수 있습니다.

	1. 객체 길이
	2. 작업 영역 (높이)
	3. 참조 레이어
	4. 정렬 마크

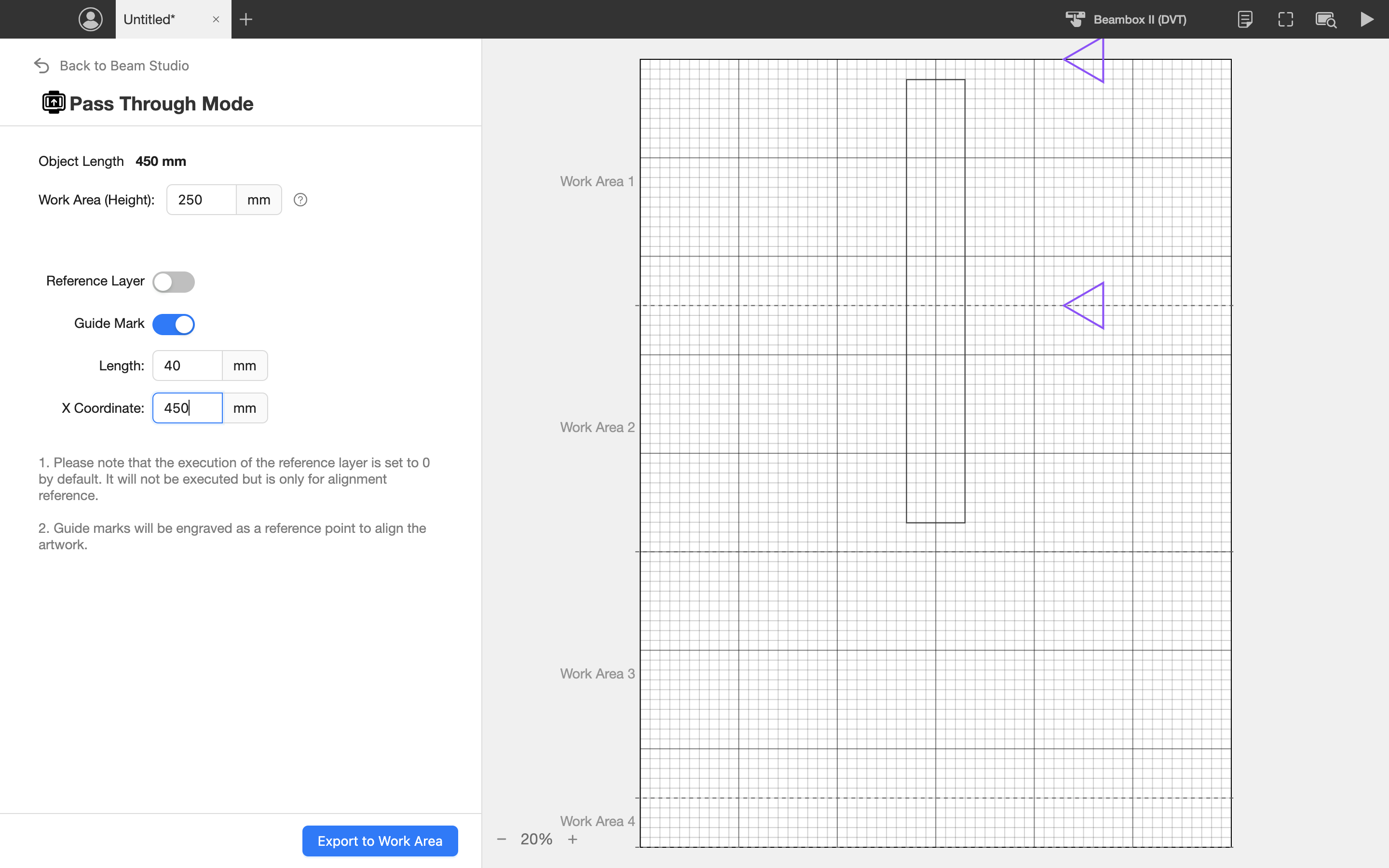

아래 그림을 예로 들면, 객체 길이는 450mm입니다. 작업 영역 높이를 250mm로 설정하면 이 객체는 총 2개의 세그먼트로 분할됩니다.

점선은 각 작업 영역의 분할 지점을 나타냅니다.

일반적으로 연결 지점에서 미세한 오차로 인한 정렬 불량을 방지하기 위해 세그먼트 수를 최소화하는 것이 권장됩니다.

설정 완료 후 디자인 파일을 내보냅니다.

4단계 - 조각 작업

정렬 마크를 사용하는 경우 보조 재료판을 준비해야 합니다.

4.1단계 - 조각 준비

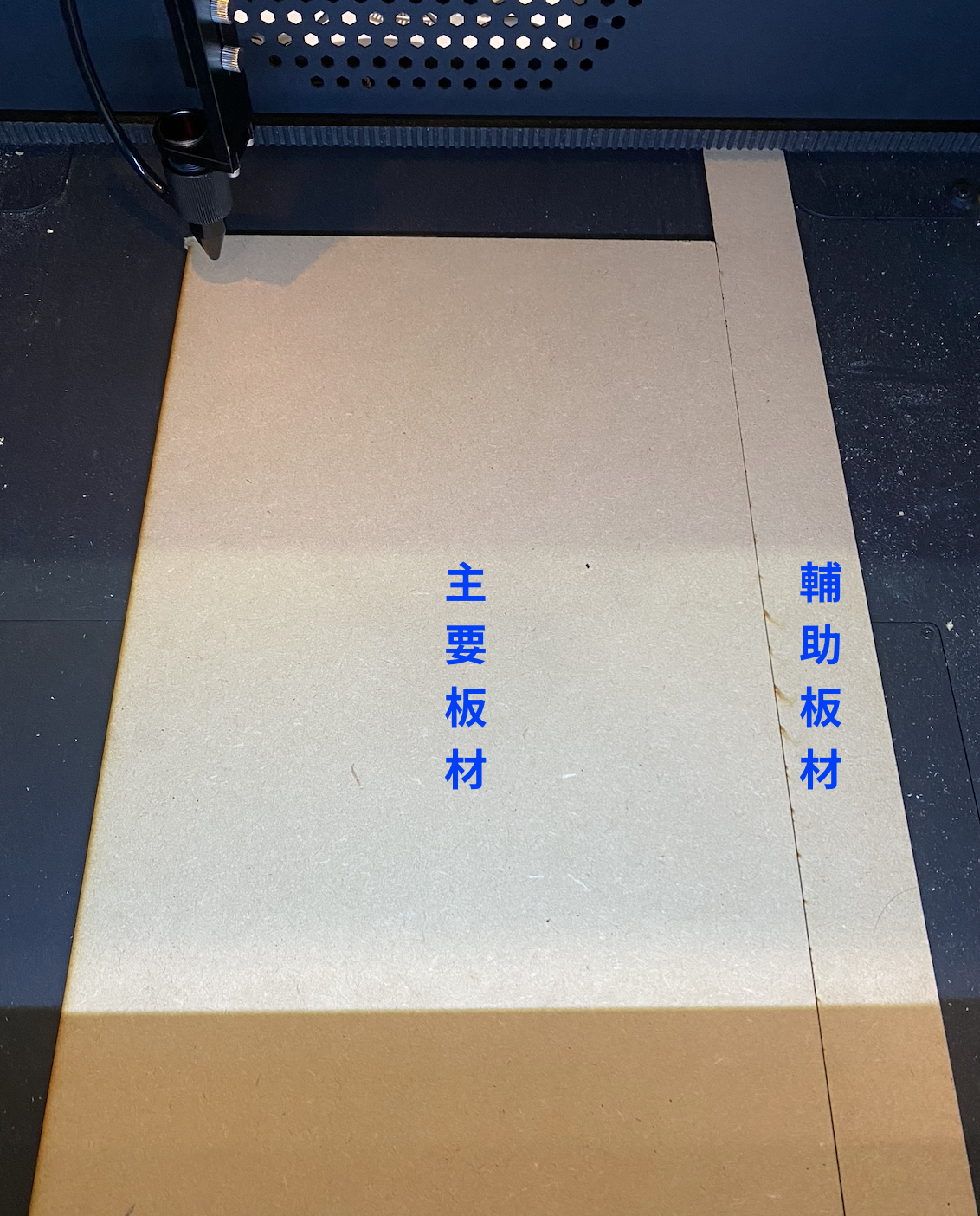

보조 재료를 주 재료 옆에 고정합니다.

"현재 위치에서 시작"을 활성화하고 레이저 헤드를 조각할 재료의 왼쪽 상단 모서리로 이동합니다.

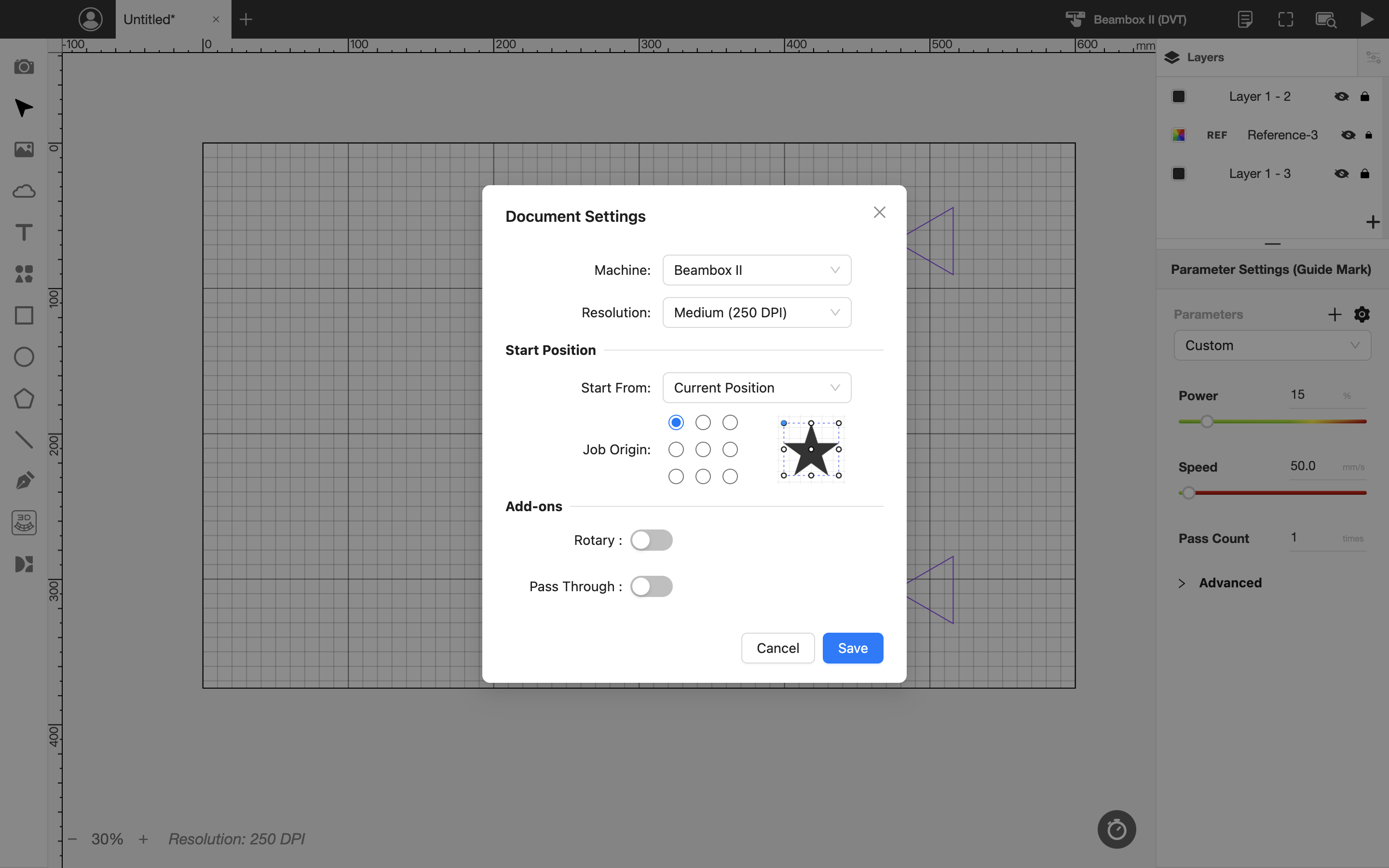

"현재 위치에서 시작"을 활성화하고 시작점을 왼쪽 상단 모서리로 설정합니다.

("원점에서 시작"을 사용할 수도 있지만, 홈 복귀 실패를 방지하기 위해 레이저 튜브를 오른쪽으로 이동해야 합니다.)

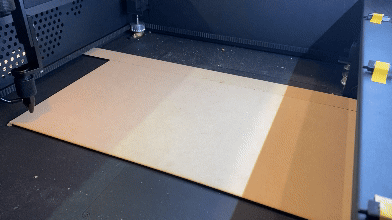

"프레이밍"을 사용하여 디자인의 첫 번째 세그먼트 조각 위치를 확인합니다.

참고: 프레이밍 중에는 참조 레이어를 비활성화하십시오.

프레이밍 위치를 사용하여 정렬 마크의 위치를 확인합니다. 마크는 주 재료와 보조 재료 모두에 걸쳐 있어야 합니다.

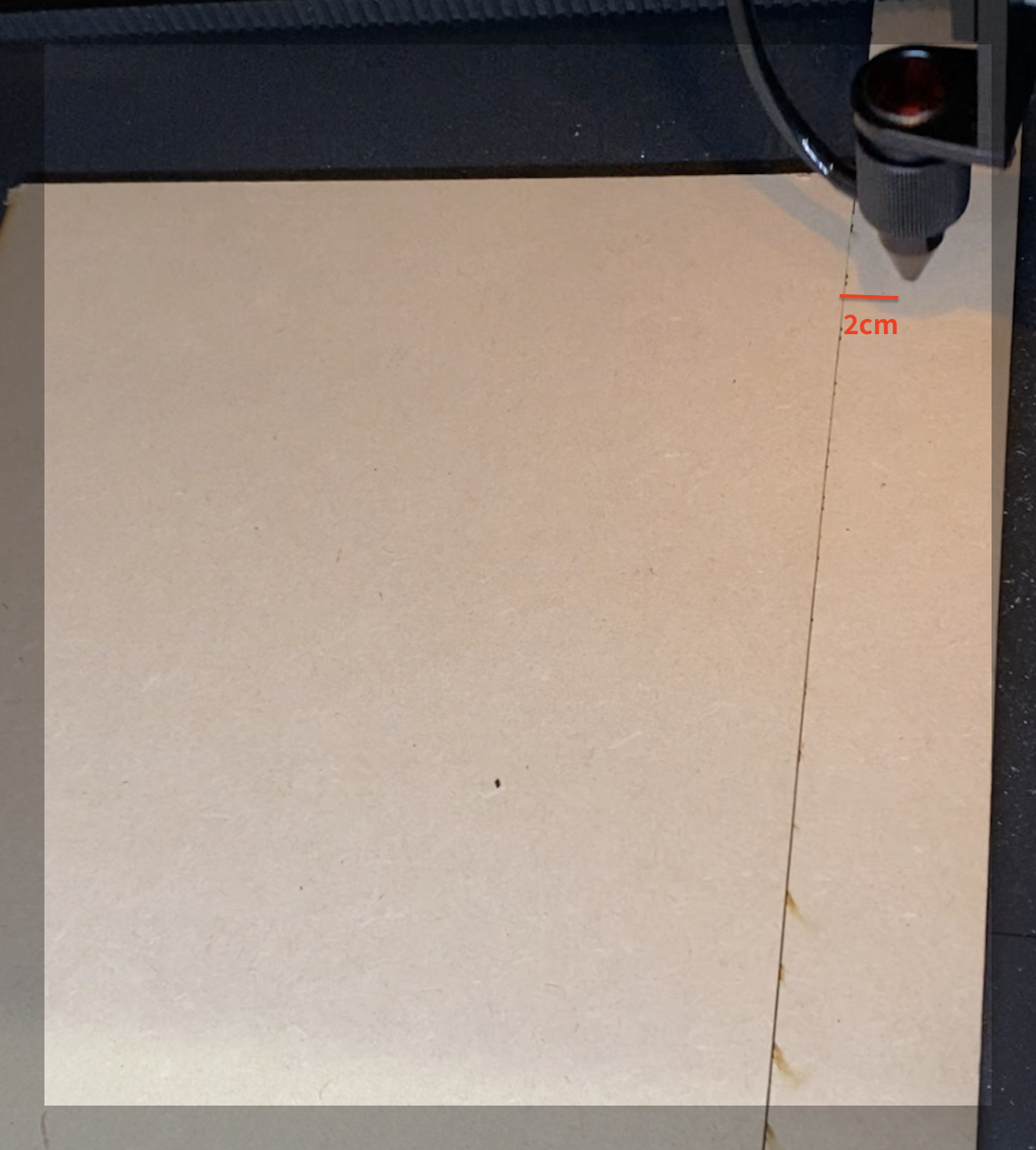

(기본 4cm 정렬 마크를 예로 들면, 프레이밍 중에 레이저 헤드가 보조 재료에 약 2cm 정도 연장되도록 합니다.)

4.2단계 - 첫 번째 세그먼트 조각

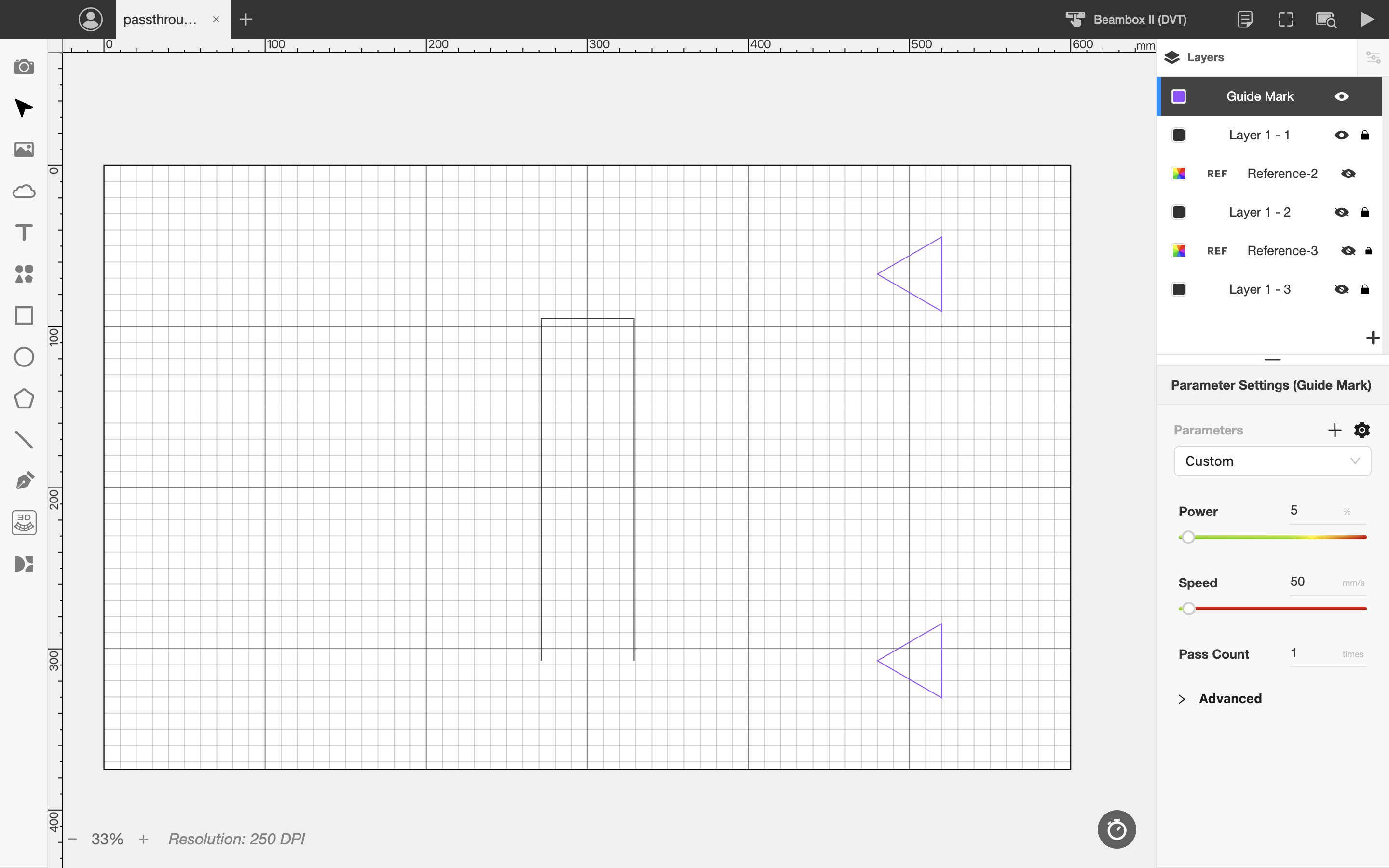

기본적으로 파일을 내보낼 때 첫 번째 작업 세그먼트와 정렬 마크만 활성화됩니다. 매개변수를 조정한 후 첫 번째 작업 영역의 조각을 바로 시작할 수 있습니다.

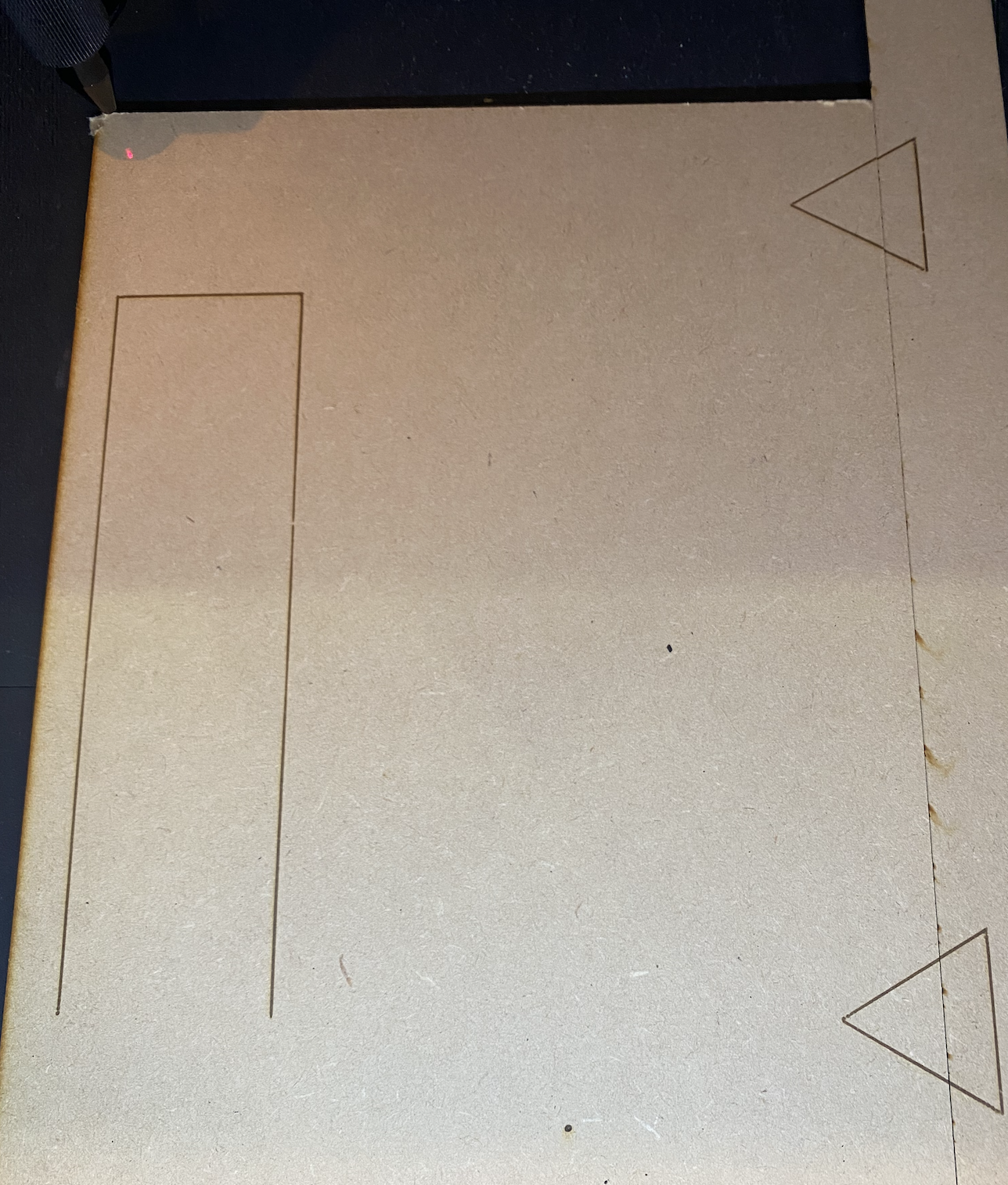

조각이 완료되면 정렬 마크의 일부가 보조 재료에 있어야 합니다.

4.3단계 - 두 번째 세그먼트 조각

첫 번째 작업 세그먼트 레이어를 끄고 두 번째 작업 세그먼트 레이어를 켭니다.

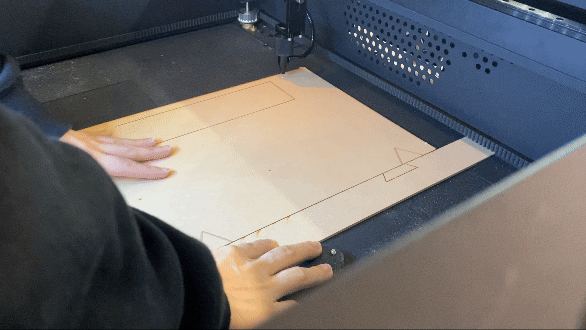

주 재료를 이동하여 주 재료의 하단 정렬 마크를 보조 재료의 상단 마크와 정렬한 다음 두 번째 세그먼트의 조각을 진행합니다.
