4-15 고급 카메라 캘리브레이션

 Beam Studio와 HEXA RF 펌웨어가 최신 버전으로 업데이트되었는지 확인하세요.

설명

이 문서는 고급 카메라 보정을 수행하는 과정을 안내합니다.


고급 카메라 보정이 필요한 경우
1. 시스템이 재설치되었을 때.
2. 카메라 모듈이 교체되었을 때.

1단계 - Beam Studio 및 펌웨어 버전 확인

필수 소프트웨어 버전: Beam Studio 2.4.4 이상.

필수 펌웨어 버전: 6.0.6 이상.

2단계 - 준비

준비물:

1. A4 백색 용지 또는 동일한 크기의 밝은 색상 목재판.
2. 체스보드를 chessboard 다운로드하여 다른 A4 백색 용지에 인쇄하세요.
   그런 다음 평평하지 않아서 발생하는 보정 문제를 방지하기 위해 목재나 아크릴과 같은 단단하고 평평한 표면에 부착하세요.

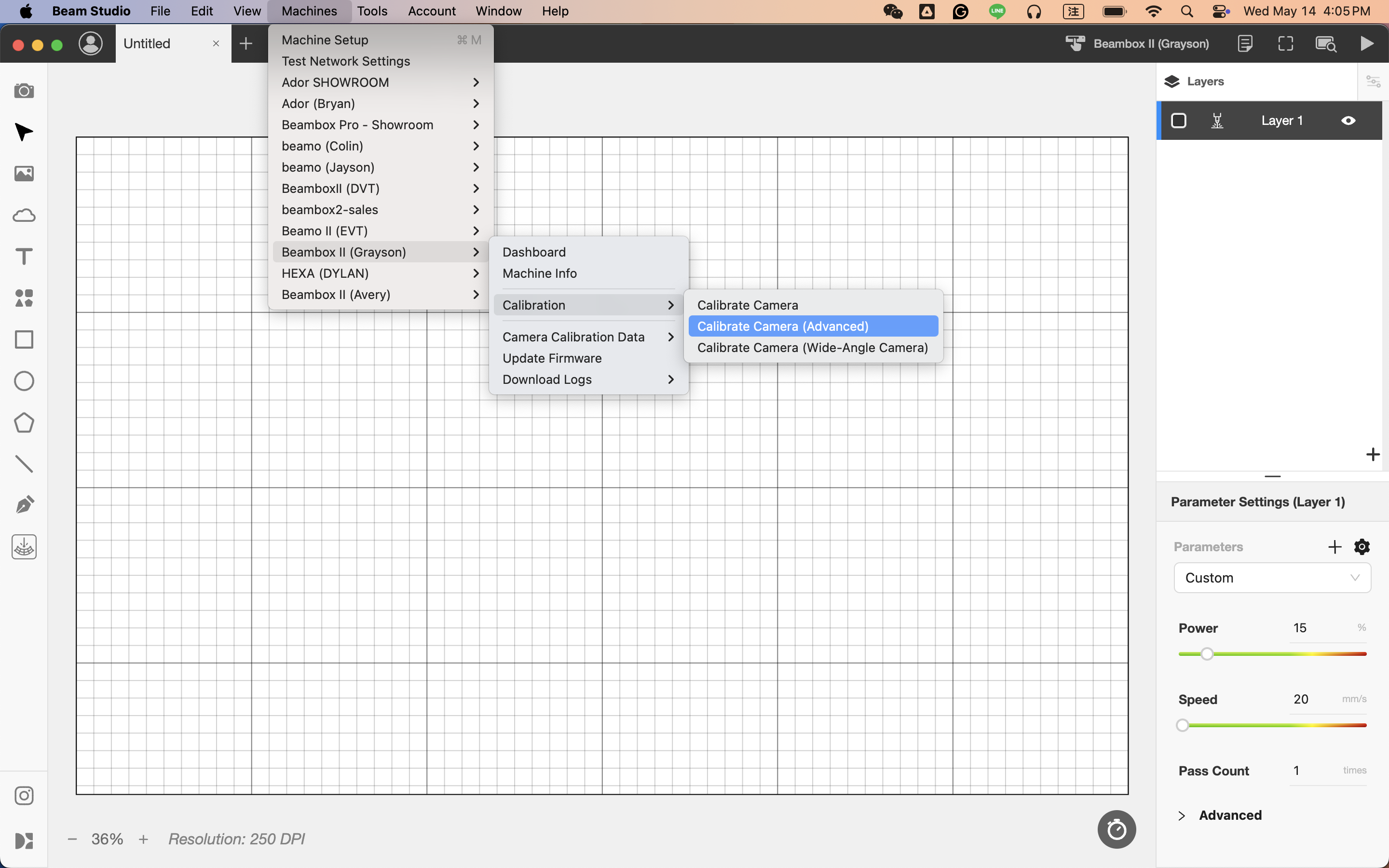

3단계 - 고급 카메라 보정 진행

사용하려는 기기의 이름을 선택하고 "카메라 보정(고급)"을 클릭하십시오.

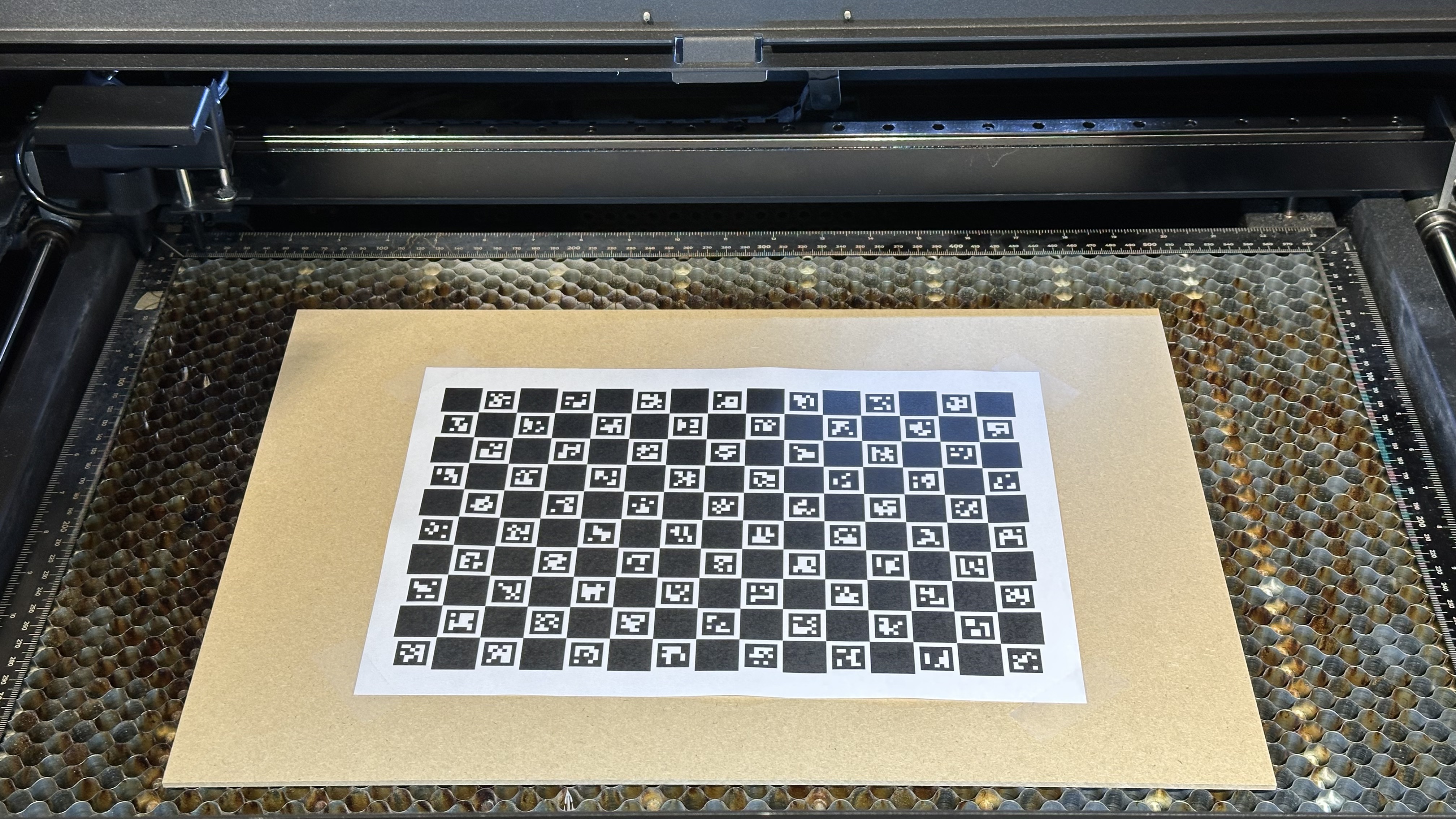

4단계 - 체스보드 배치

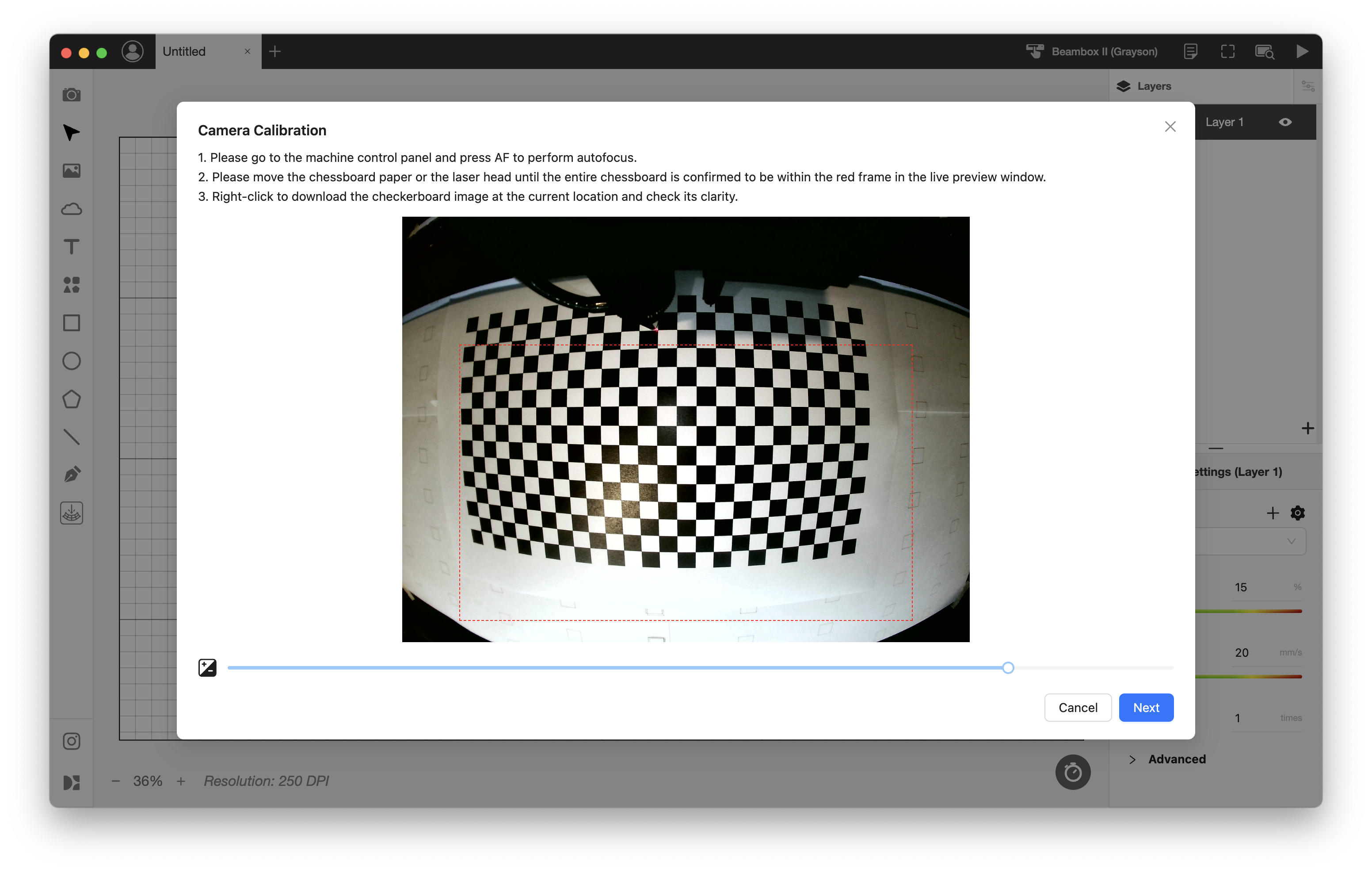

5단계 - 체스보드를 빨간색 사각형으로 이동

체스보드를 빨간색 사각형 안으로 이동시킨 후, 다음을 클릭하여 보정하세요.

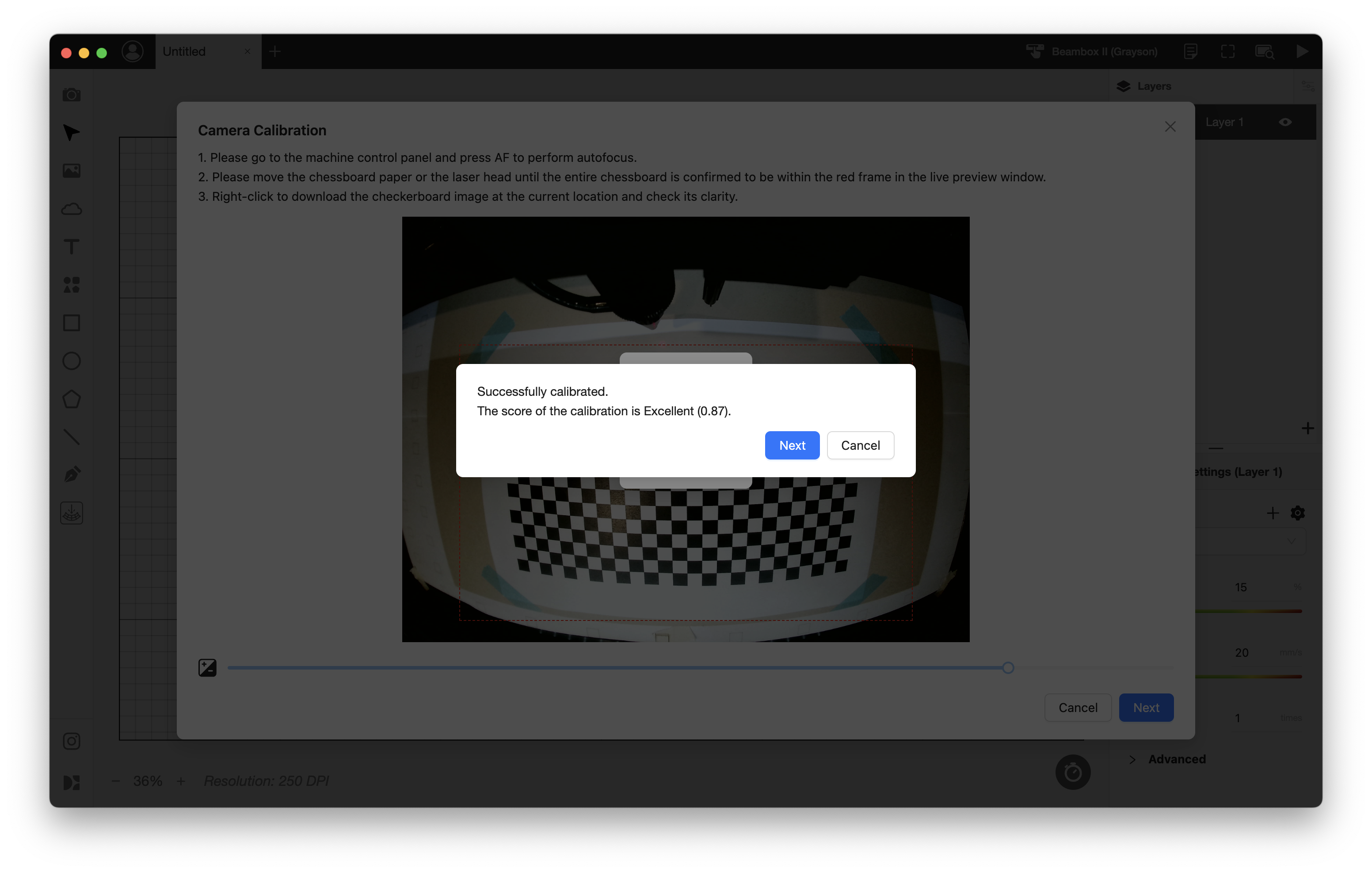

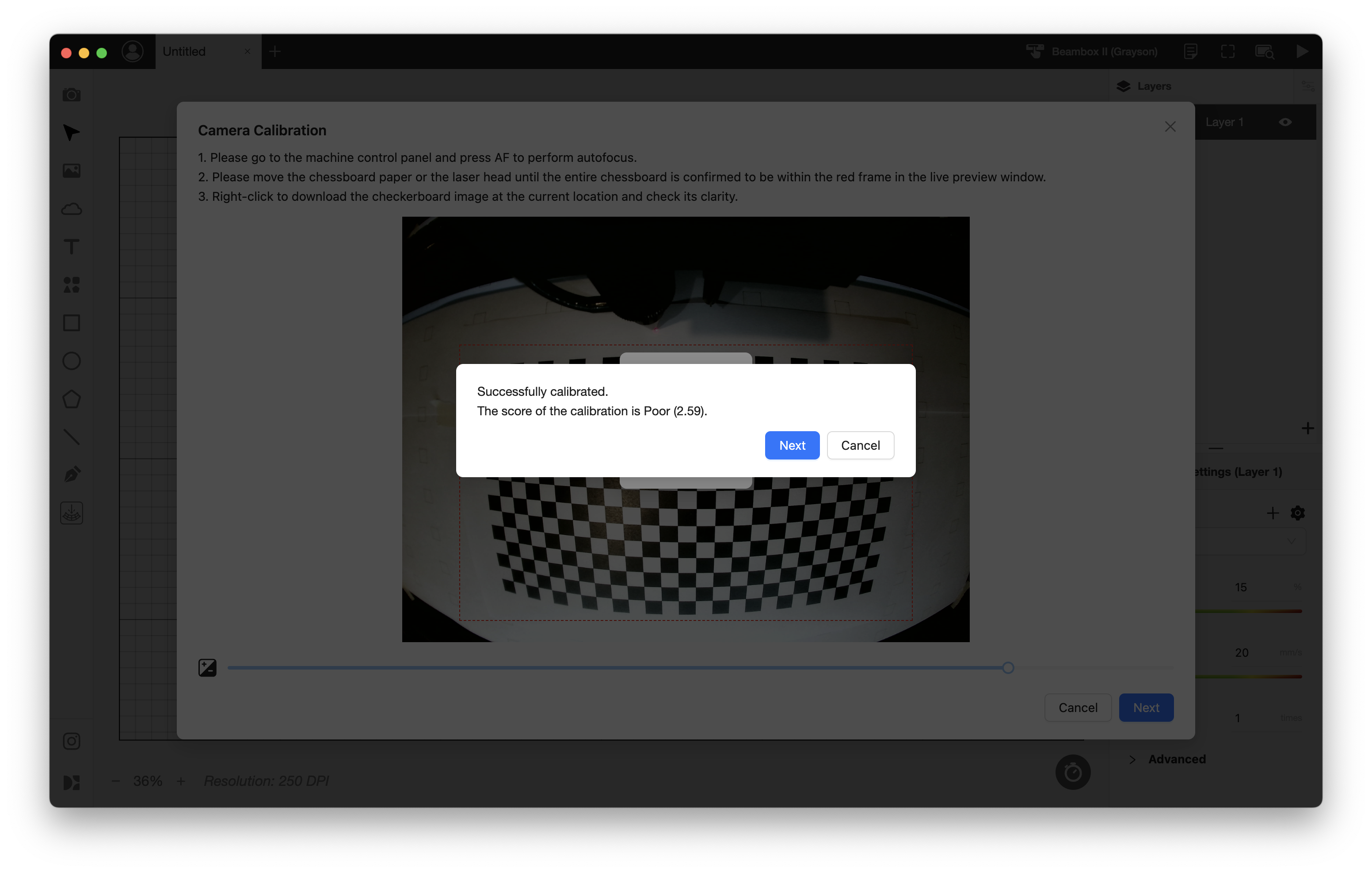

6단계 - 점수 확인

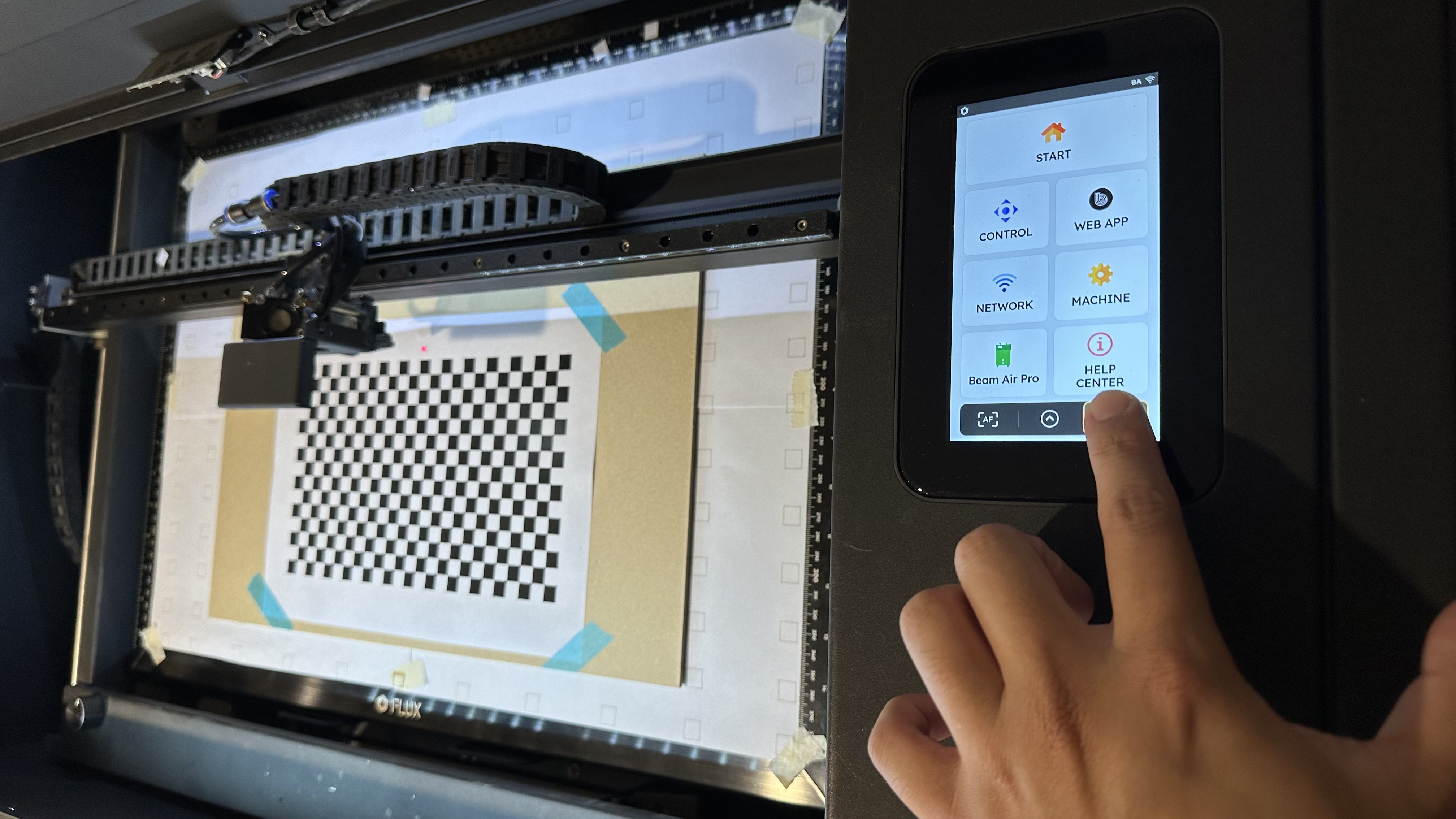

점수가 낮은 경우, 플레이트를 아래로 이동시킨 후 점수가 다음과 같이 될 때까지 재보정하세요 우수.

7단계 - 백지 배치

깨끗한 A4 백지를 작업 영역 중앙에 놓고 접착 테이프로 네 모서리를 모두 고정하세요.

8단계 - 보정 이미지 그리기

"조각 시작"을 클릭하여 보정 이미지를 그립니다.

9단계 - 마커 포인트 정렬

확대, 축소 및 사진 노출을 조정하여 빨간색 마커 포인트를 그려진 8개 포인트에 정확히 맞추세요.

아래 이미지와 같이 마커 포인트가 백지 밖에 나타나는 경우, 다음 단계에 따라 조정하세요.

a. 사진 프레임을 드래그하여 그려진 8포인트 패턴을 중앙에 맞춘 후, 사진을 다시 촬영하세요.

b. 모든 마커 포인트를 수동으로 조정하세요.
다음 마커 포인트 순서를 참조하세요:

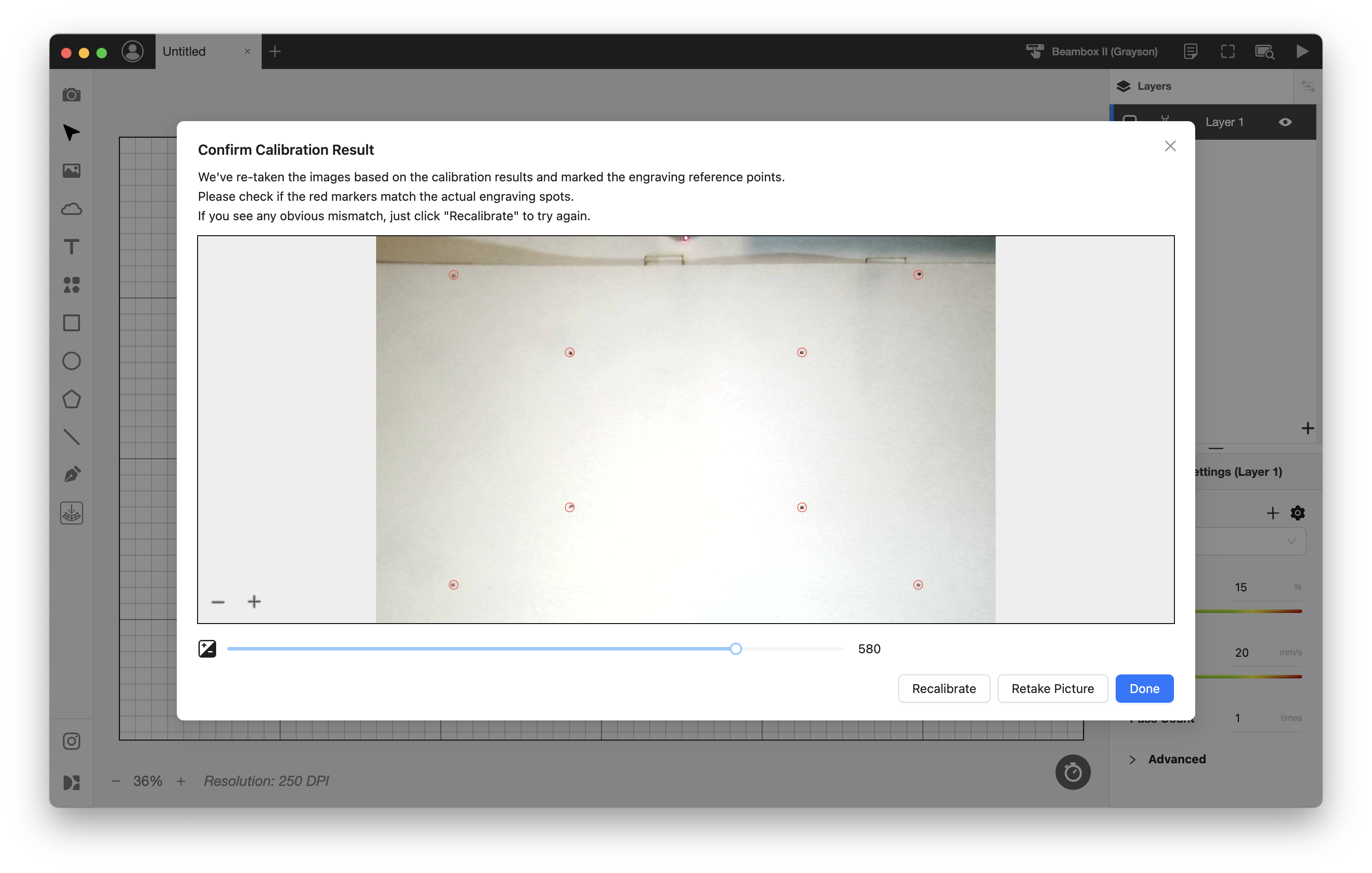

10단계 - 보정 결과 확인
