HEXA RF - 메인보드 교체 가이드

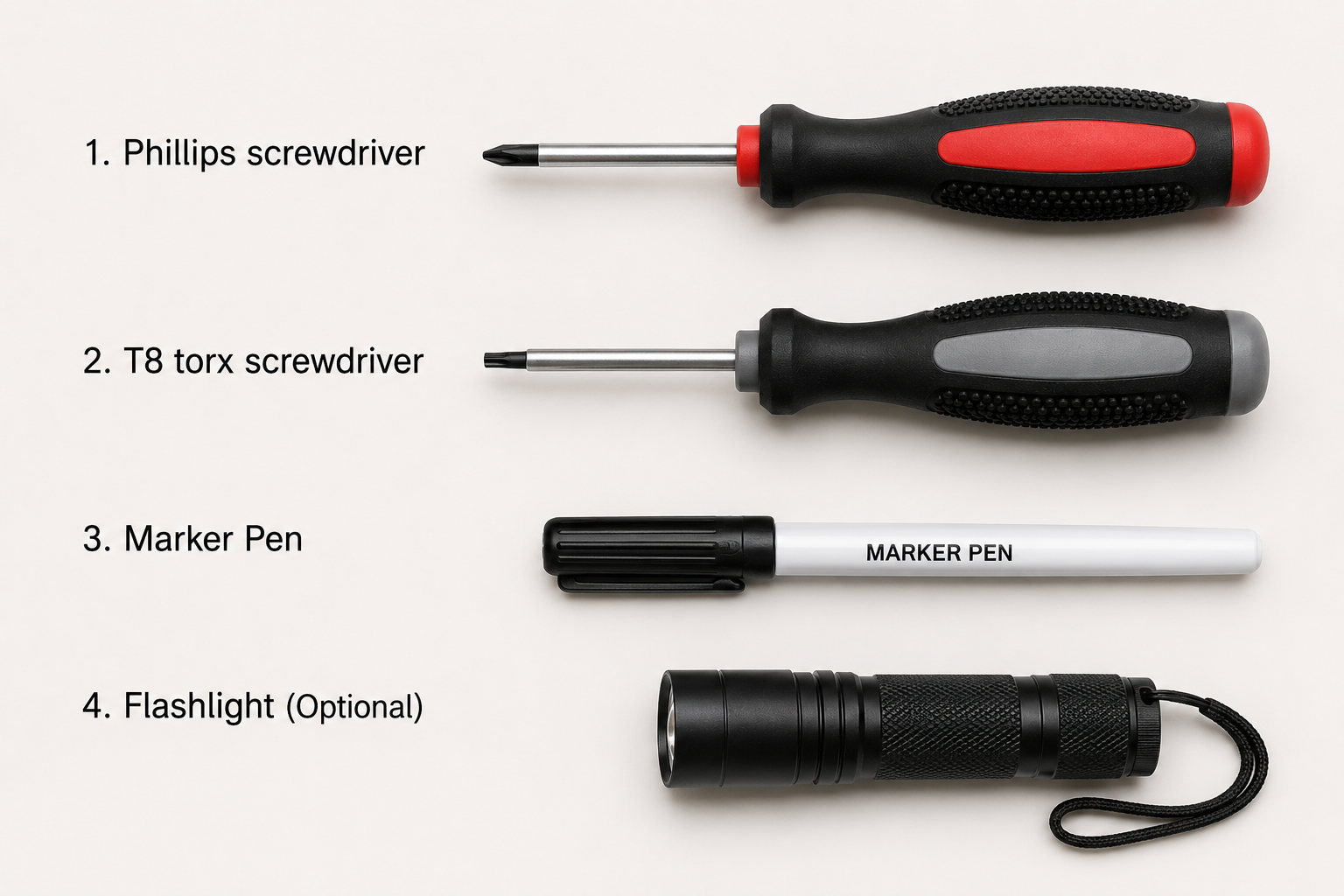

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

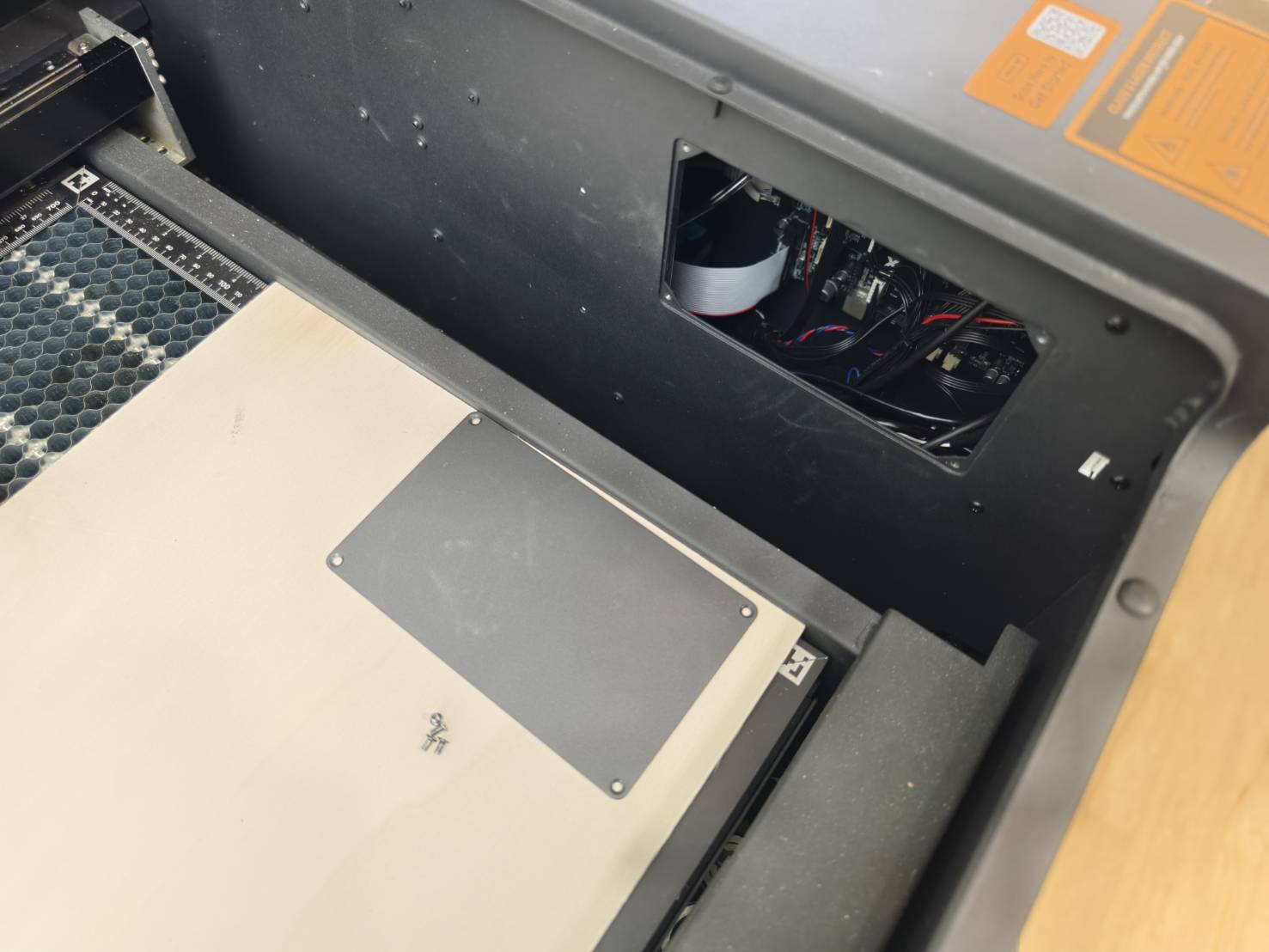

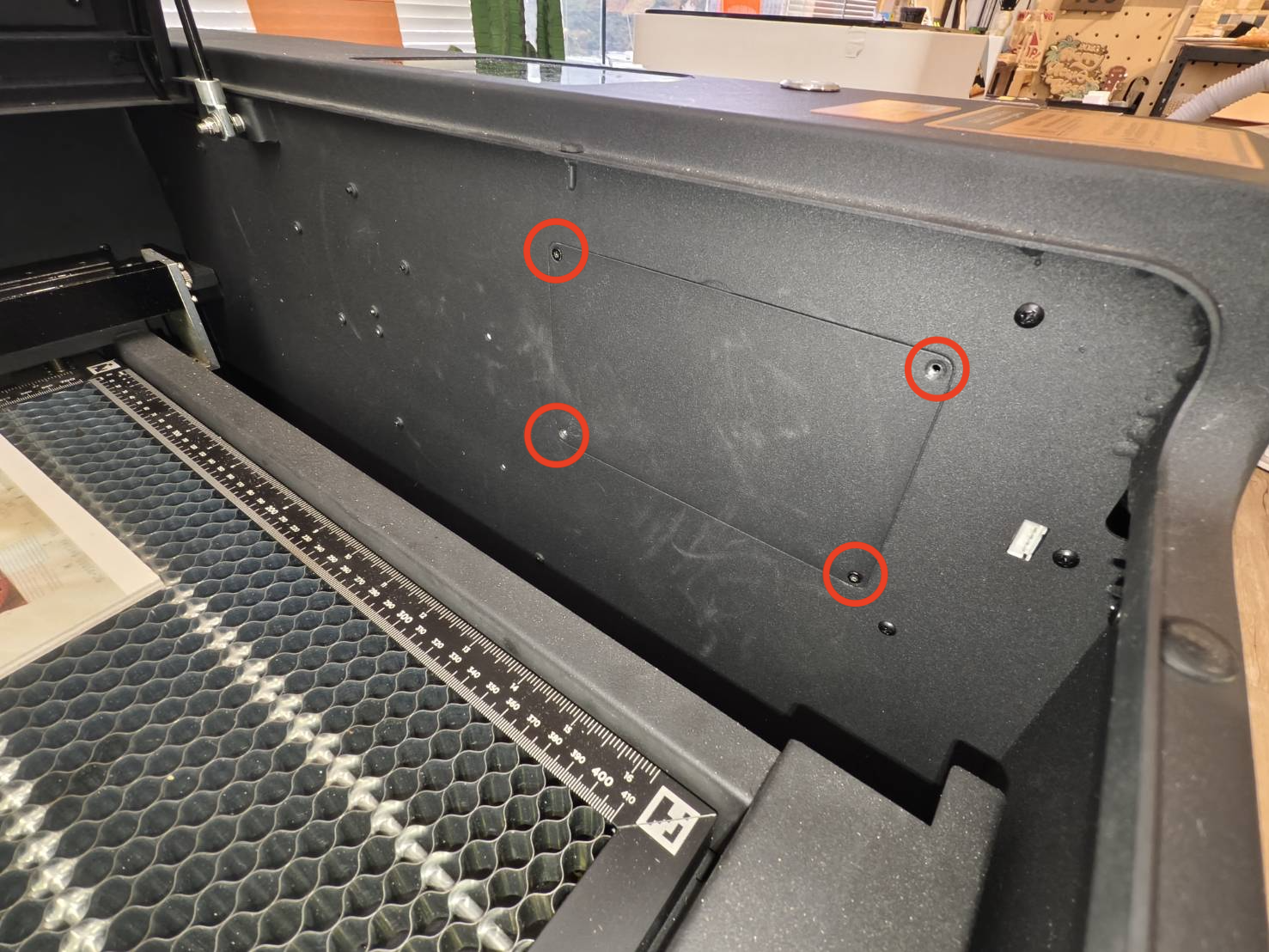

T8 토크스 드라이버를 사용하여 작업 영역 내부에 있는 측면 커버를 엽니다.

3단계

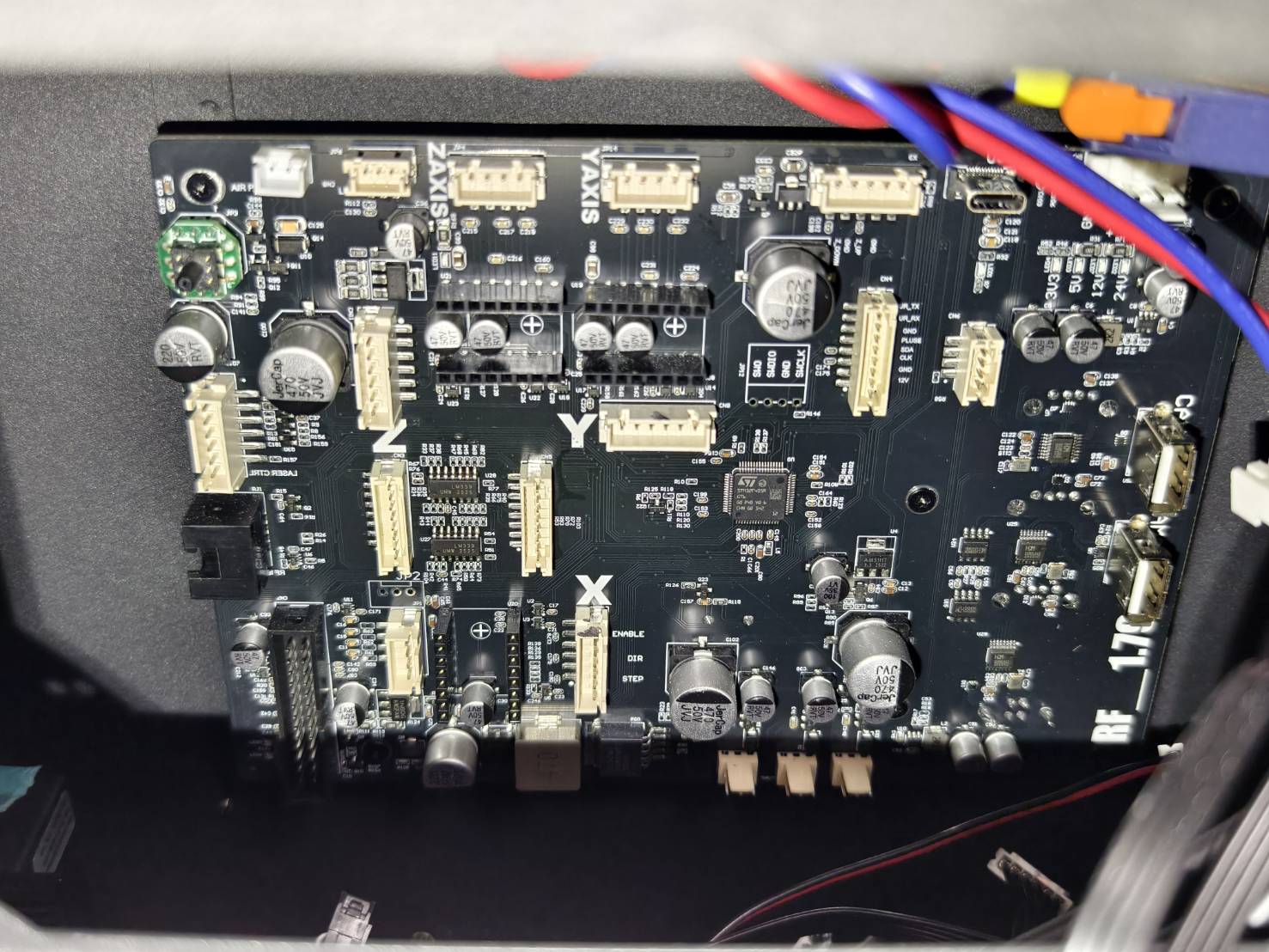

케이블을 다시 연결할 때 위치를 잊어버릴 경우를 대비하여 모든 케이블의 위치를 동영상으로 촬영해 두는 것을 강력히 권장합니다. (아래 동영상은 시연용입니다. 케이블 배치가 다를 수 있습니다.)

4단계

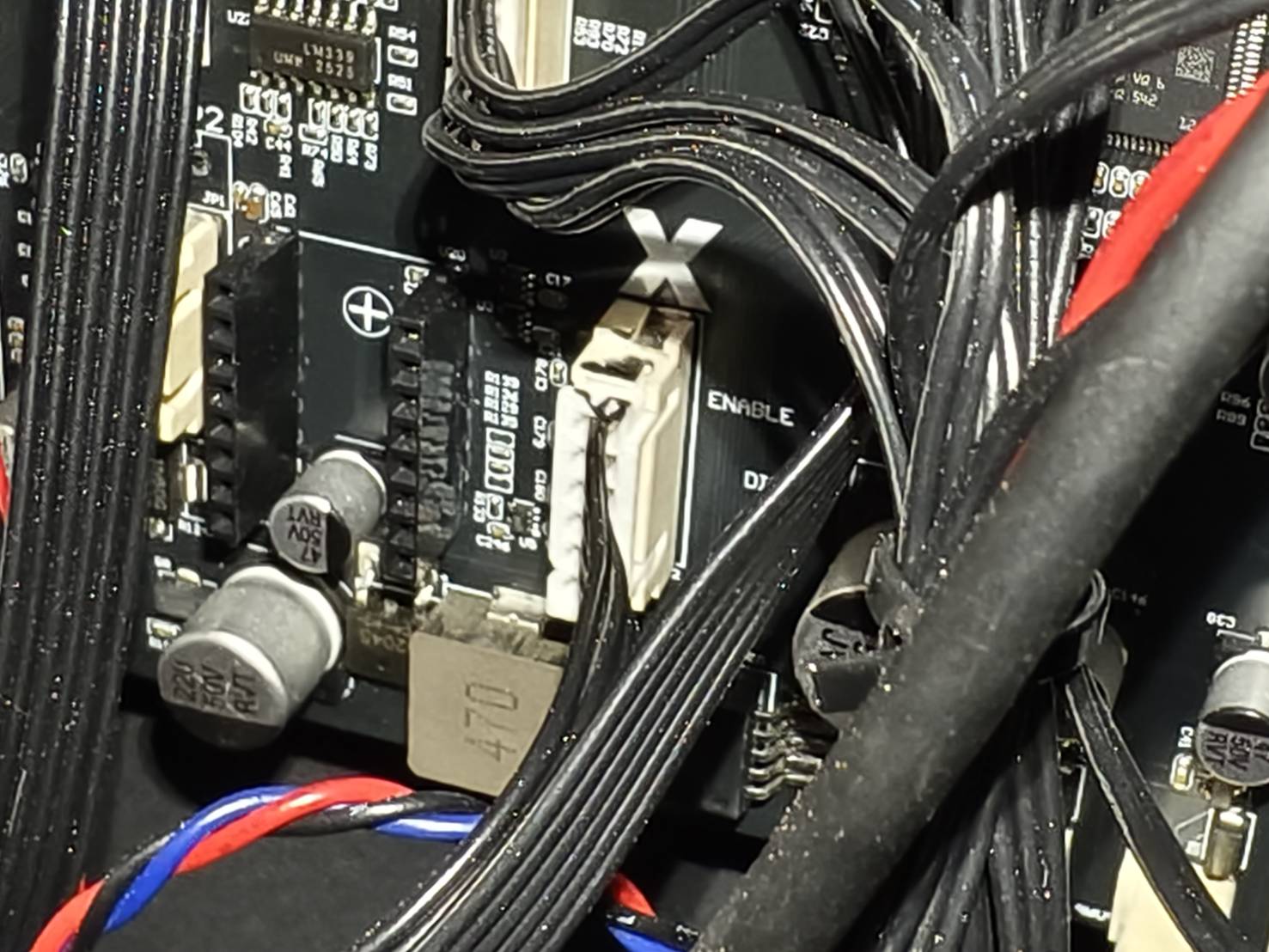

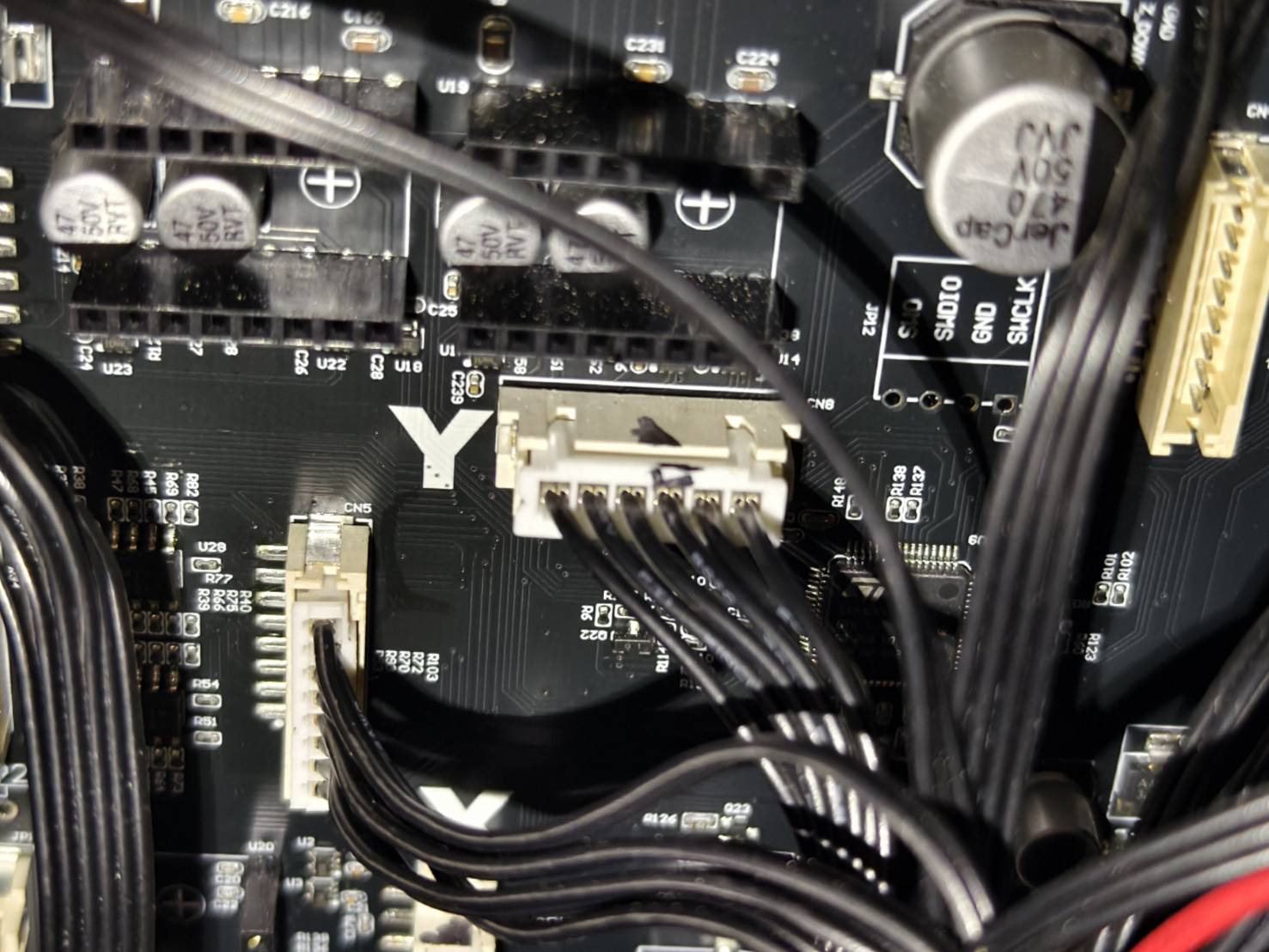

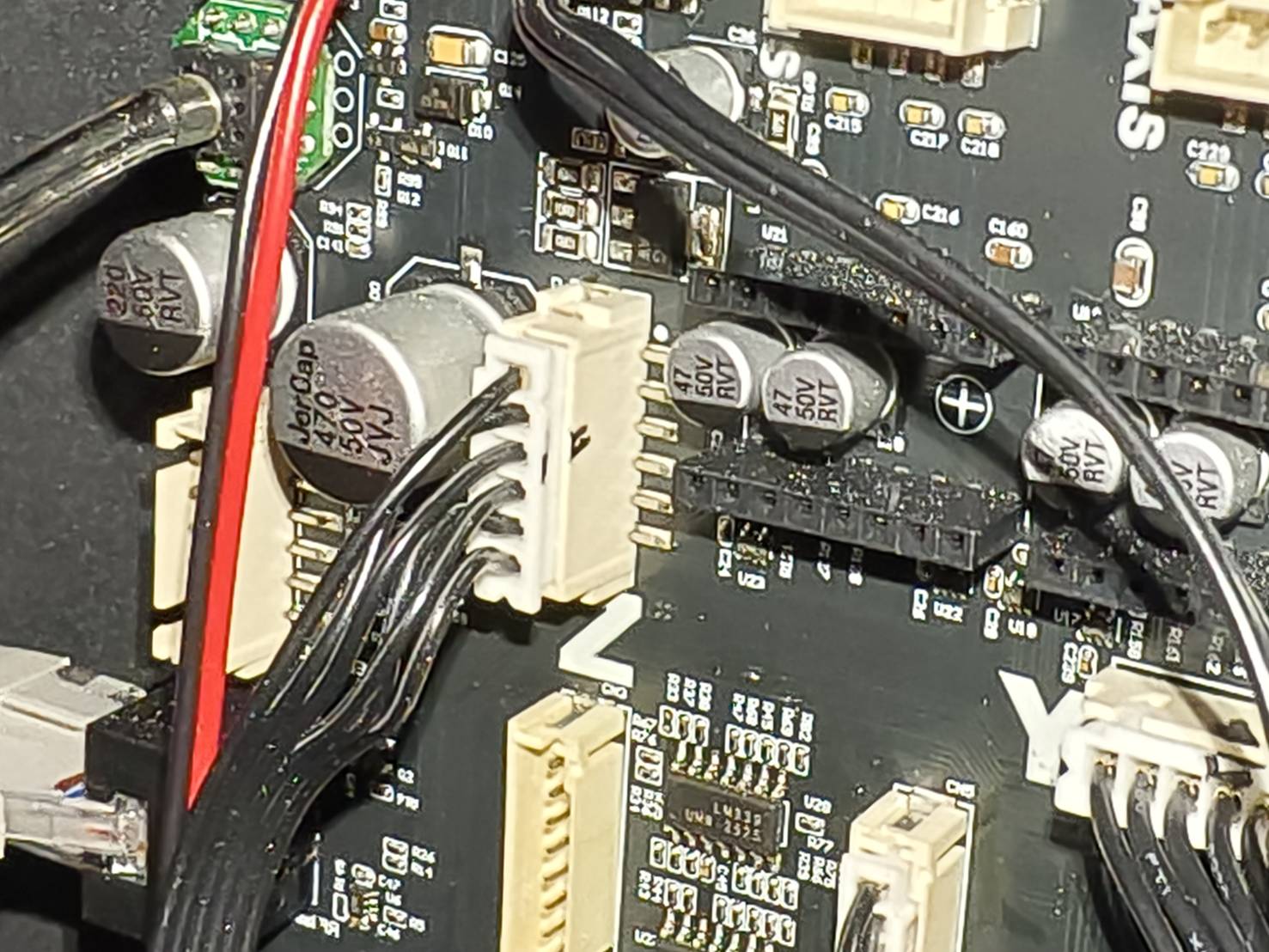

모터 케이블은 메인보드에서 동일한 소켓 유형을 사용하므로, 재설치 시 잘못된 소켓에 연결하지 않도록 X축, Y축, Z축 모터 케이블에 표시해 두십시오.

각 케이블의 표시를 확인할 수 있도록 사진을 촬영해 두십시오.

X축	Y축	Z축

4단계

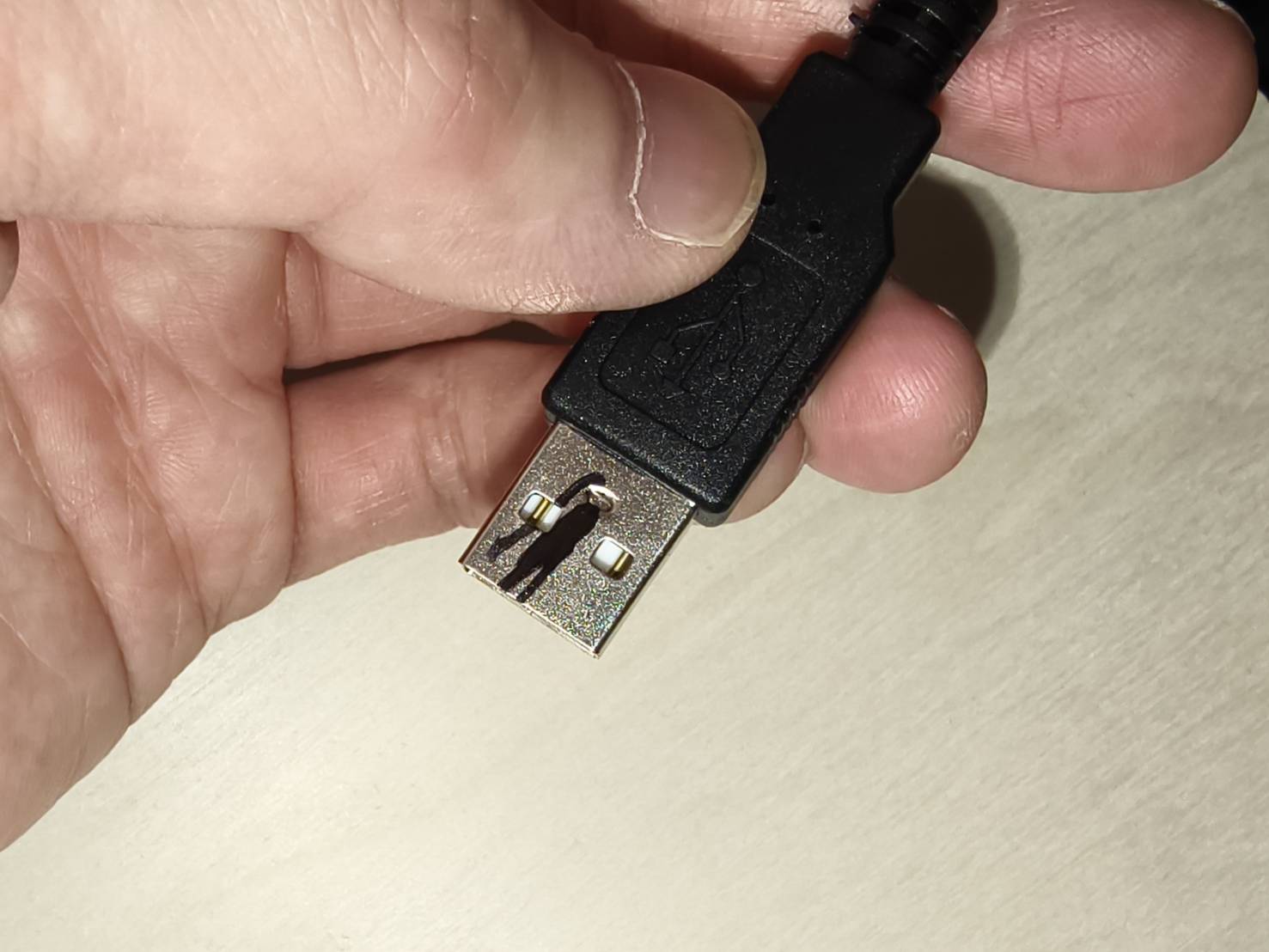

상단의 카메라 케이블(CAM1)을 분리하고, 상단 USB 포트(CAM1)에 연결될 것임을 표시해 두십시오.

케이블의 표시를 확인할 수 있도록 사진을 촬영해 두십시오.

5단계

메인보드에서 모든 케이블을 분리합니다.

6단계

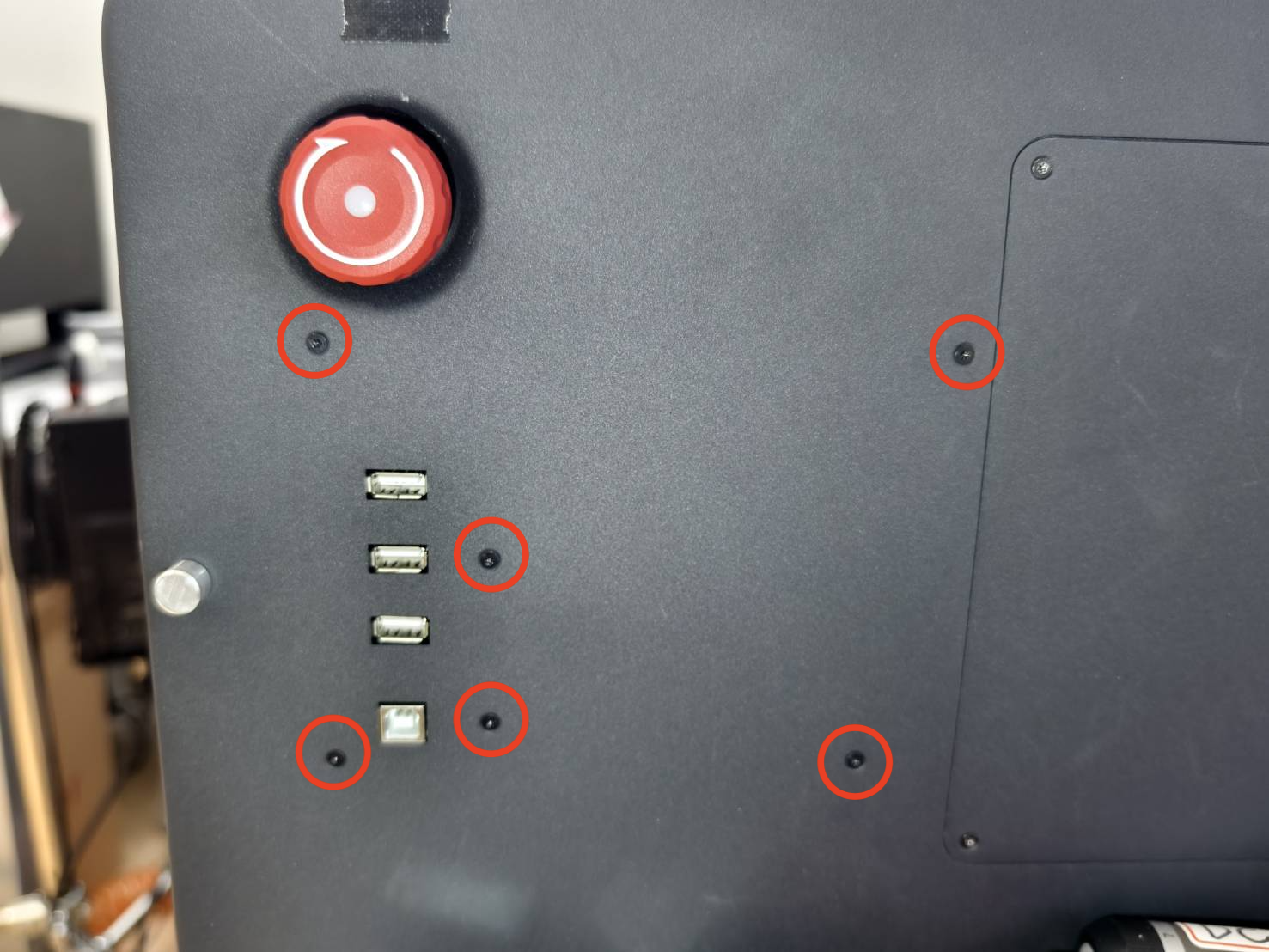

기기 오른쪽에서 T8 나사를 제거하여 시스템에서 메인보드를 분리합니다.

다음은 구멍을 통해 보드를 꺼내는 방법입니다.

7단계

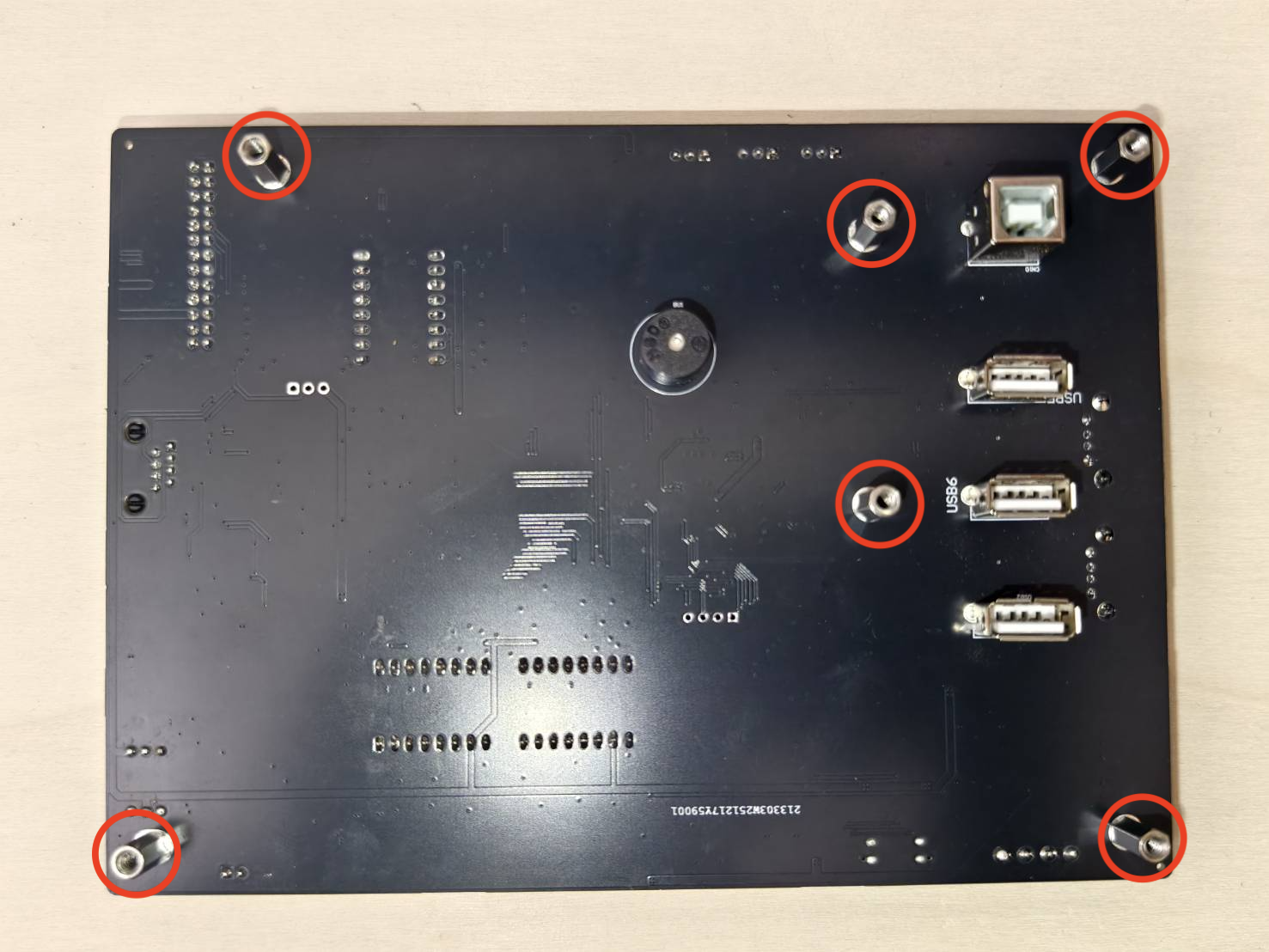

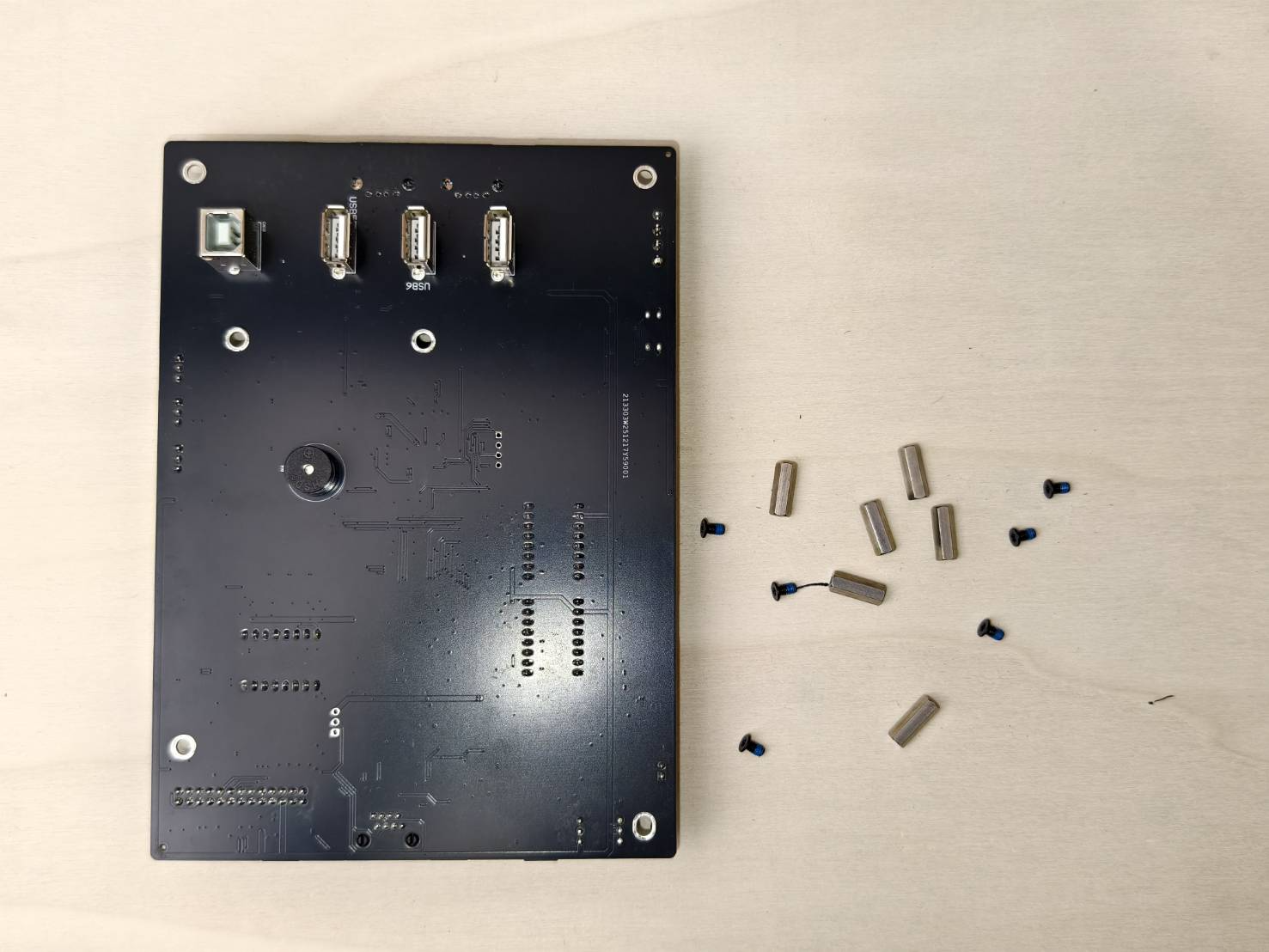

스탠드오프를 잡은 상태에서 T8 나사를 풀어 메인보드에서 스탠드오프 나사를 제거합니다.

T8 나사 (전면)	스탠드오프 (후면)

8단계

새 메인보드에 스탠드오프 나사를 설치합니다.

T8 나사 (전면)	스탠드오프 (후면)

9단계

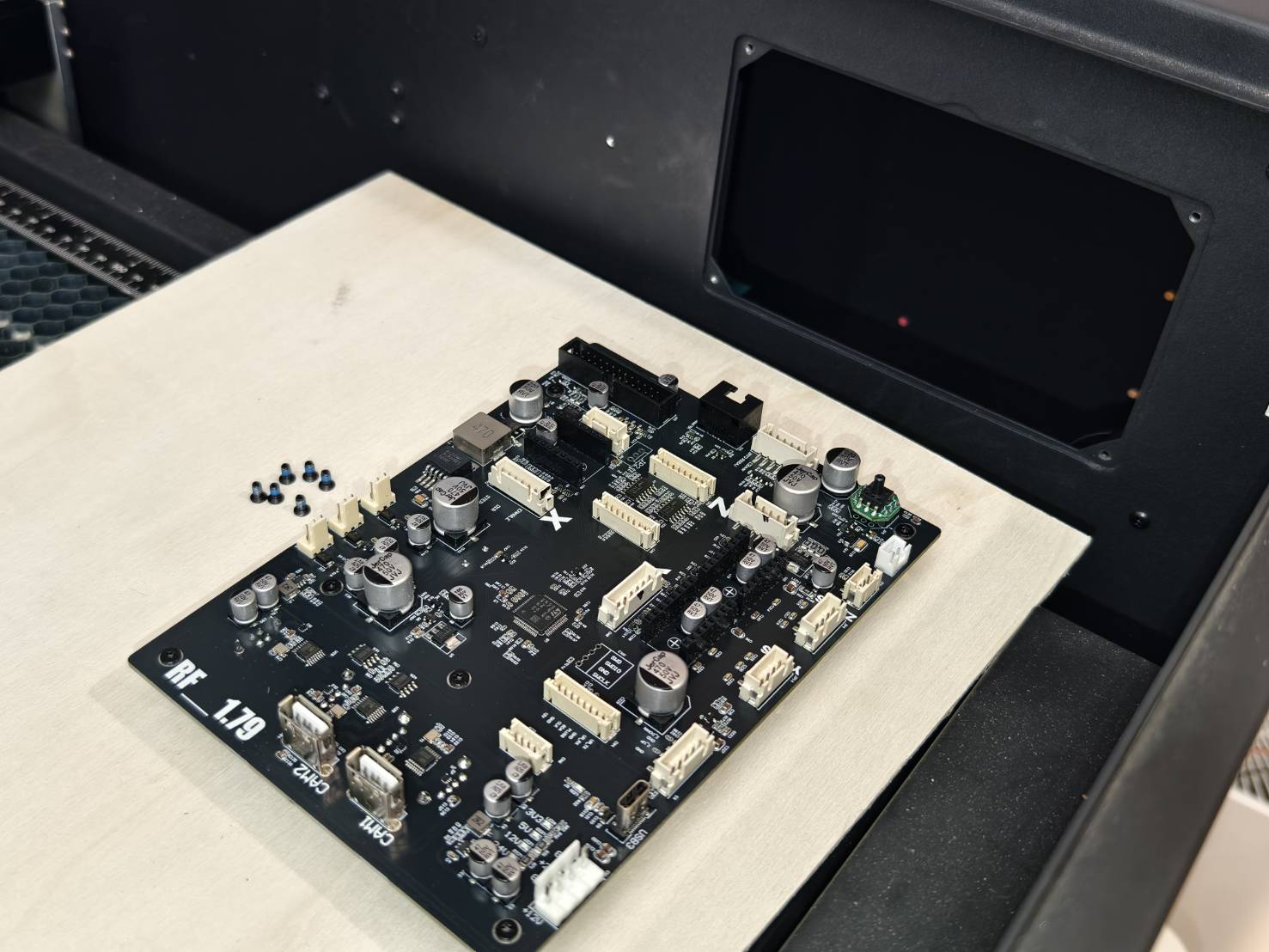

스탠드오프 나사가 장착된 새 메인보드를 기기에 설치합니다.

다음은 구멍을 통해 보드를 삽입하는 방법입니다.

10단계

메인보드에 모든 케이블을 다시 연결합니다. 모터와 카메라 USB 케이블을 표시된 올바른 위치에 연결했는지 확인하십시오.

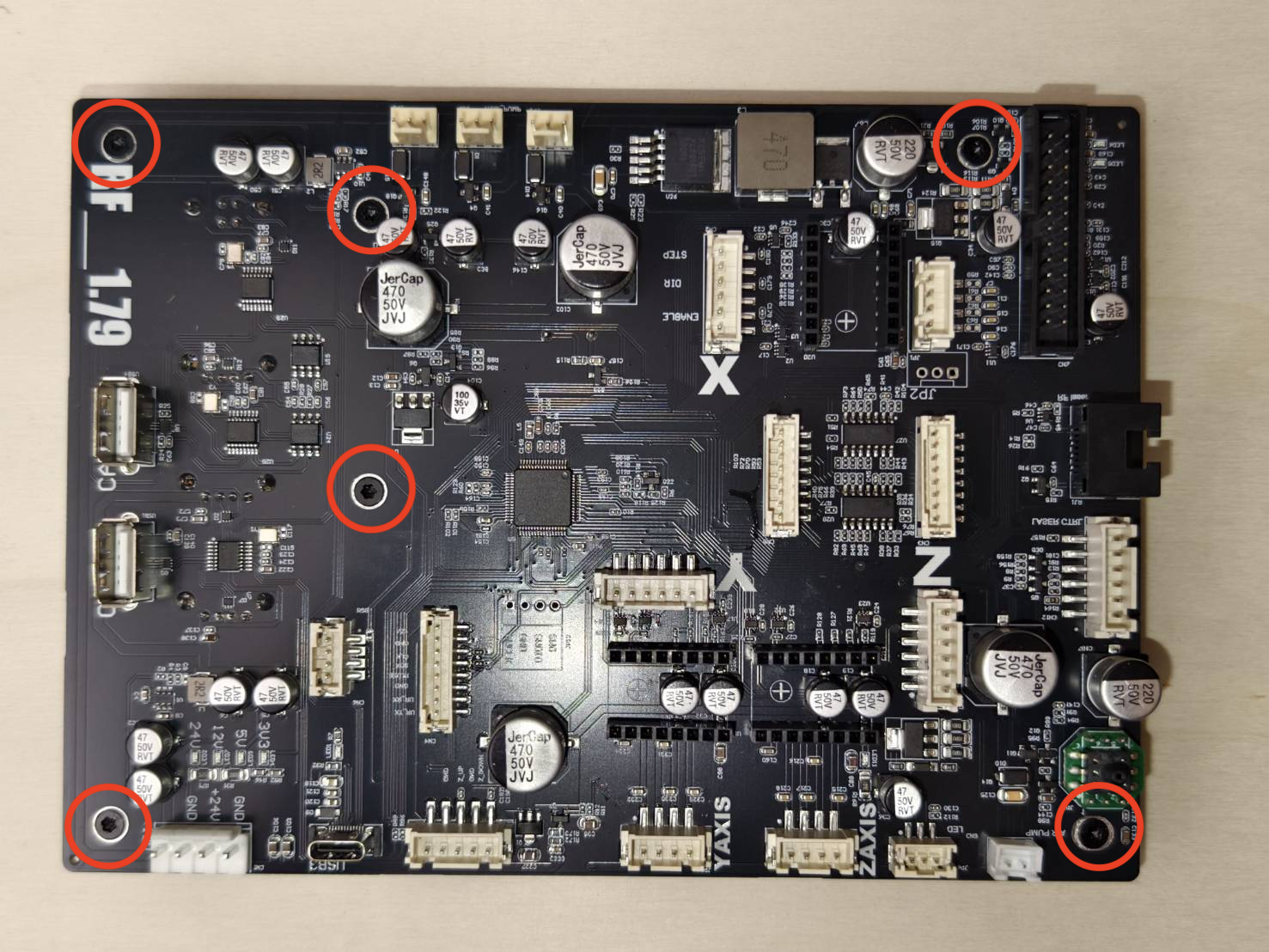

다른 소켓에 대해서는 이 다이어그램 을 참조하여 비어 있어야 하는 소켓을 확인하십시오.

11단계

작업 영역 내부에 측면 커버를 다시 설치합니다.

12단계
