HEXA RF - 12V 전원 공급 장치(12V PSU) 교체

도구

1단계

기기의 전원을 끄고 전원 코드를 분리합니다.

2단계

T8 토크스 드라이버를 사용하여 측면 커버를 엽니다.

3단계

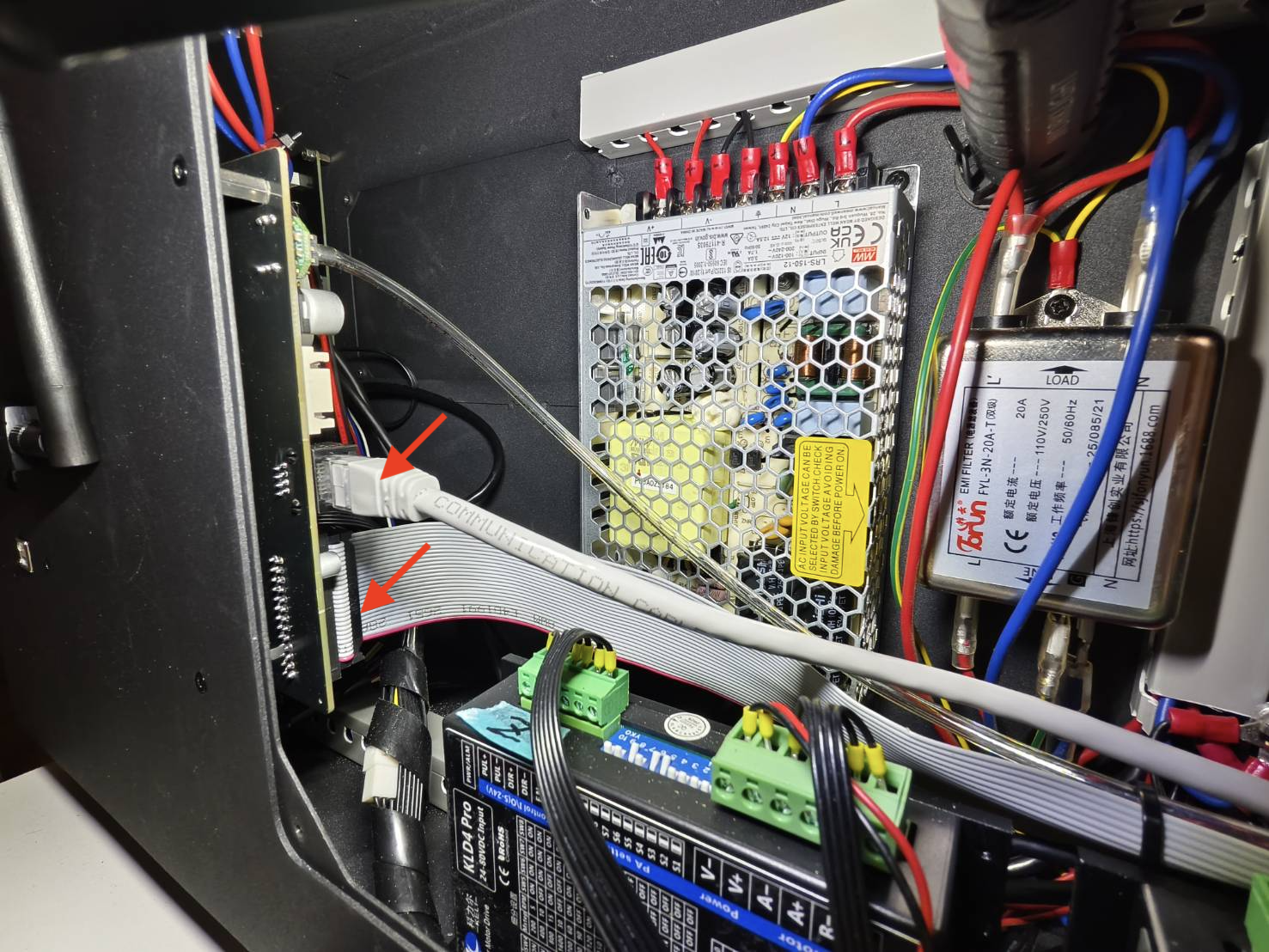

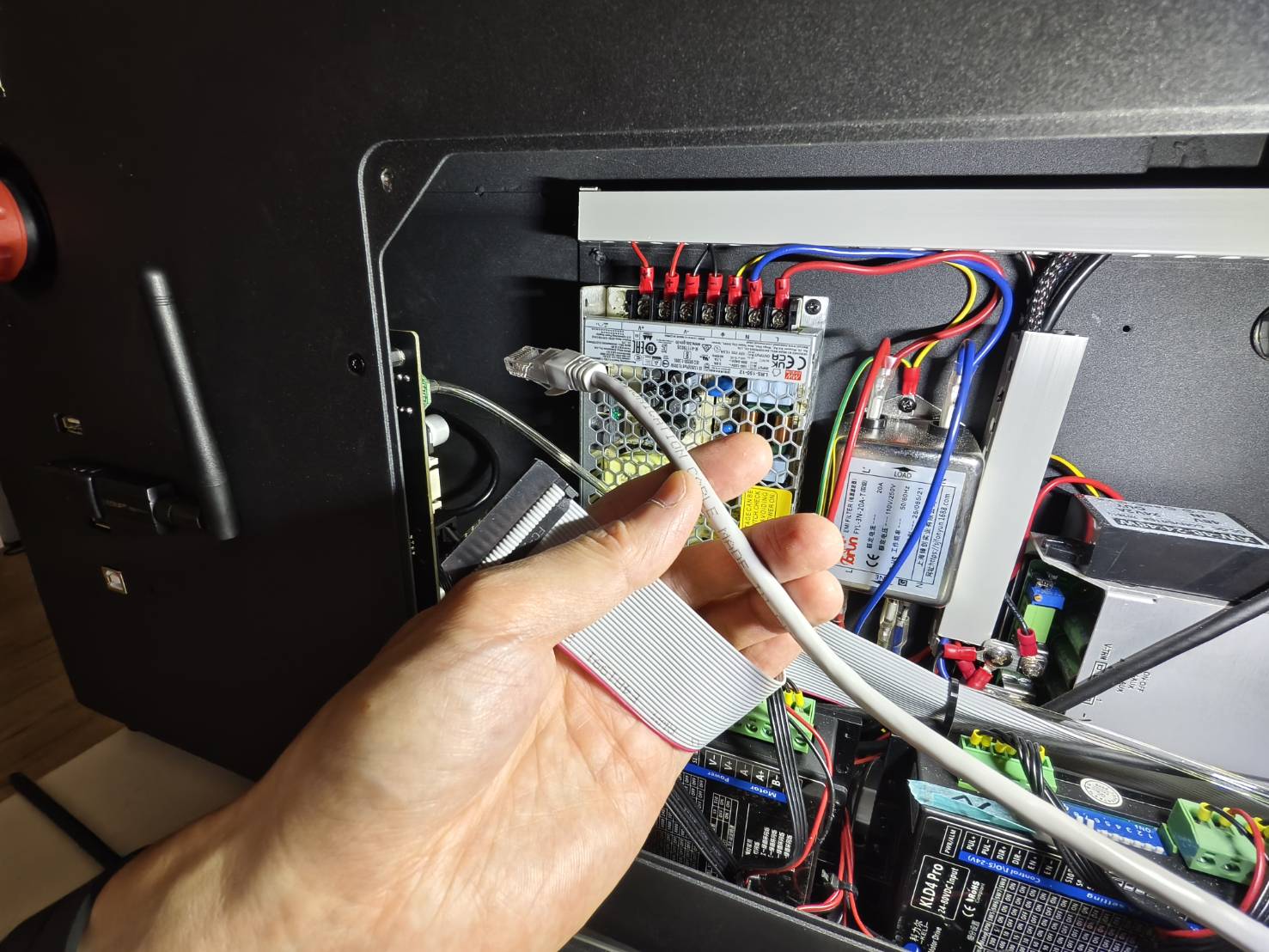

작업 공간 확보를 위해 리본 케이블과 RJ45 케이블을 분리합니다.

4단계

작업 공간 확보를 위해 왼쪽 드라이버 박스를 분리합니다.

5단계

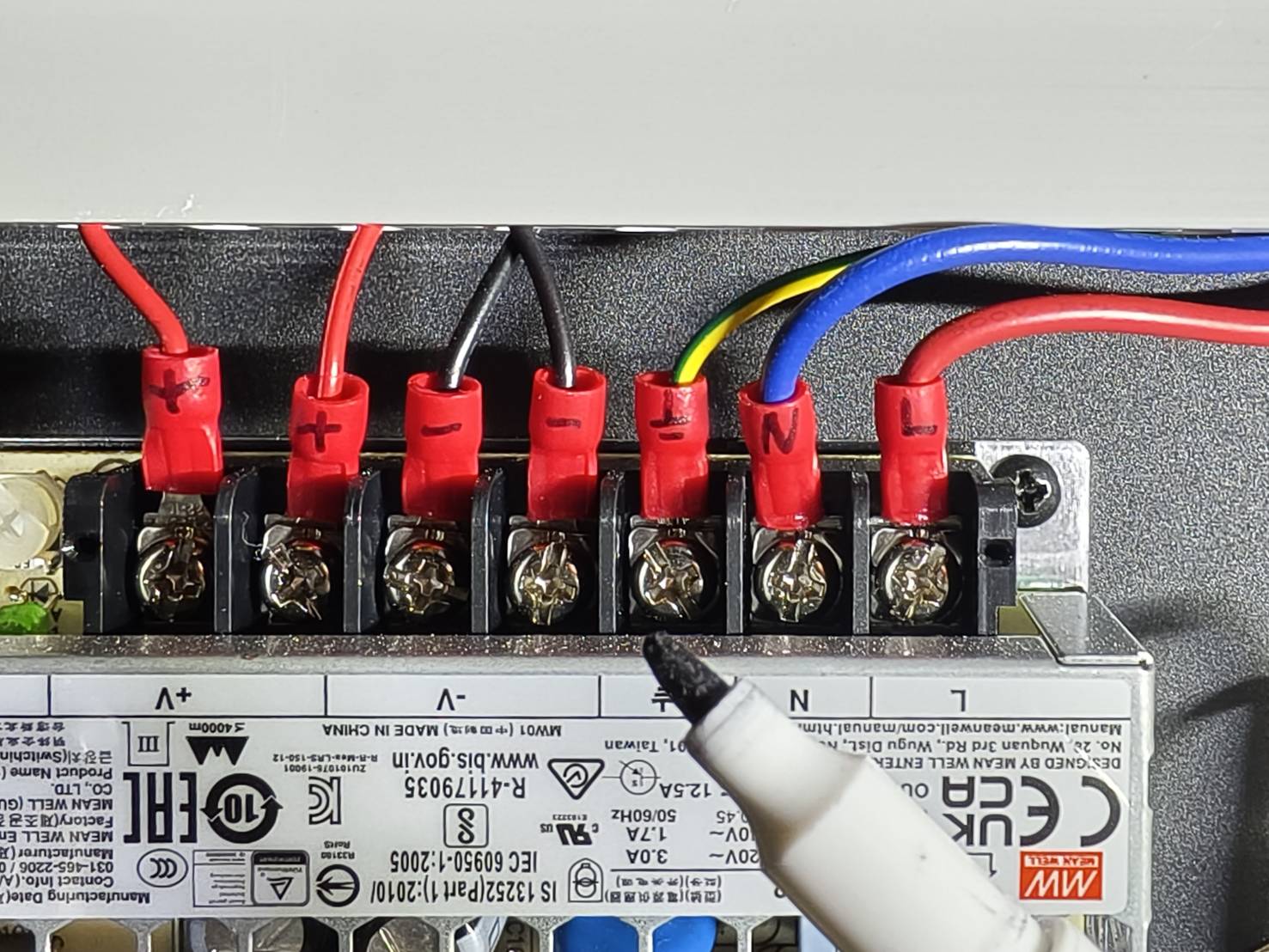

12V PSU 전체 배선 구성을 사진으로 촬영하거나 케이블에 직접 표시합니다.
사진은 최대한 선명하게 촬영하십시오.
새 부품 설치 시 케이블 연결 위치를 잊지 않도록 하기 위함입니다.
(케이블 연결 위치를 잊어버린 경우 다이어그램 에서 최신 구성을 참조하십시오.)

6단계

12V 전원 공급 장치의 전선을 분리합니다.
(PSU의 나사는 제거할 필요 없이 풀기만 하면 됩니다.)

7단계

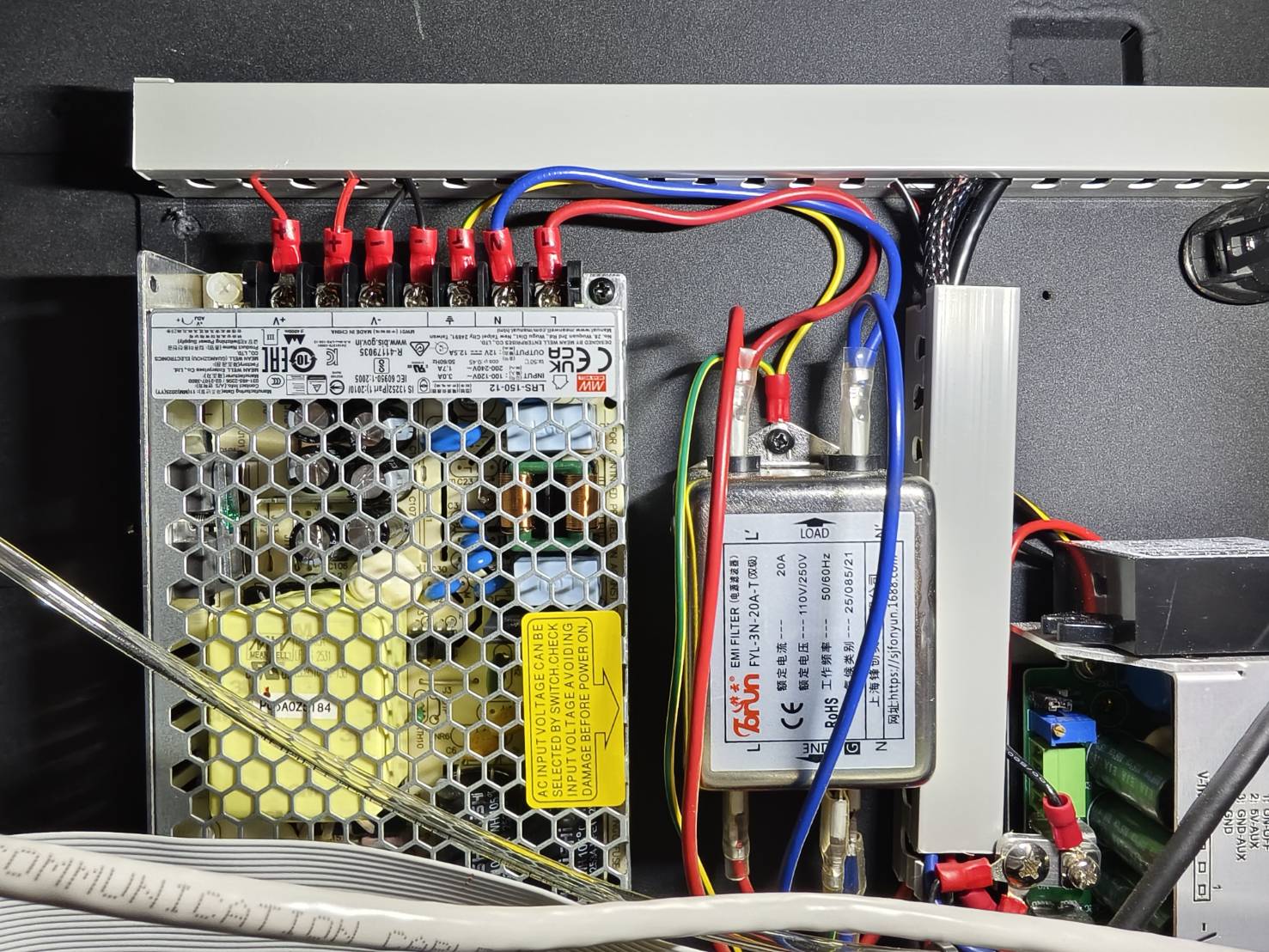

시스템에서 12V PSU를 분리합니다. PSU를 고정하는 나사가 2개 있습니다.
상단 나사는 완전히 제거해야 하지만, 하단 나사는 풀기만 하면 PSU를 분리할 수 있습니다.

8단계

새 12V PSU를 설치합니다.

9단계

새 12V PSU에 전선을 연결합니다. 사진 또는 표시를 참조하십시오. 5단계.

10단계

드라이버 박스를 재설치합니다.

11단계

리본 케이블과 RJ45 케이블을 재연결합니다.

12단계

측면 커버를 재설치합니다.
