Beambox - 로터리 모듈 1.0 설치 가이드

1. 설치

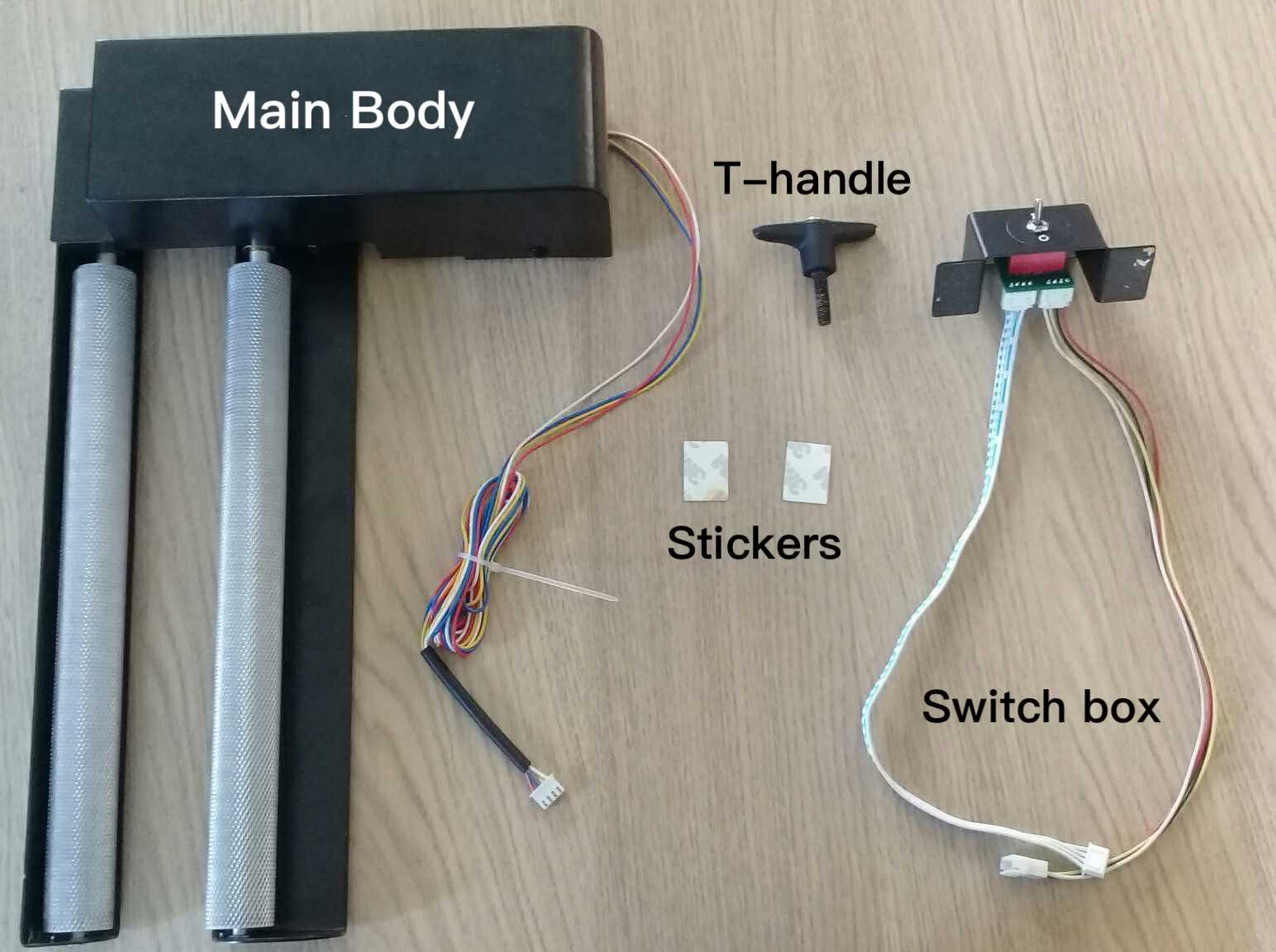

1.1 로터리 모듈은 다음 4가지 항목으로 구성되어 있습니다- 본체, T자형 핸들, 스위치 박스, 그리고 스위치 박스용 스티커 2개입니다.

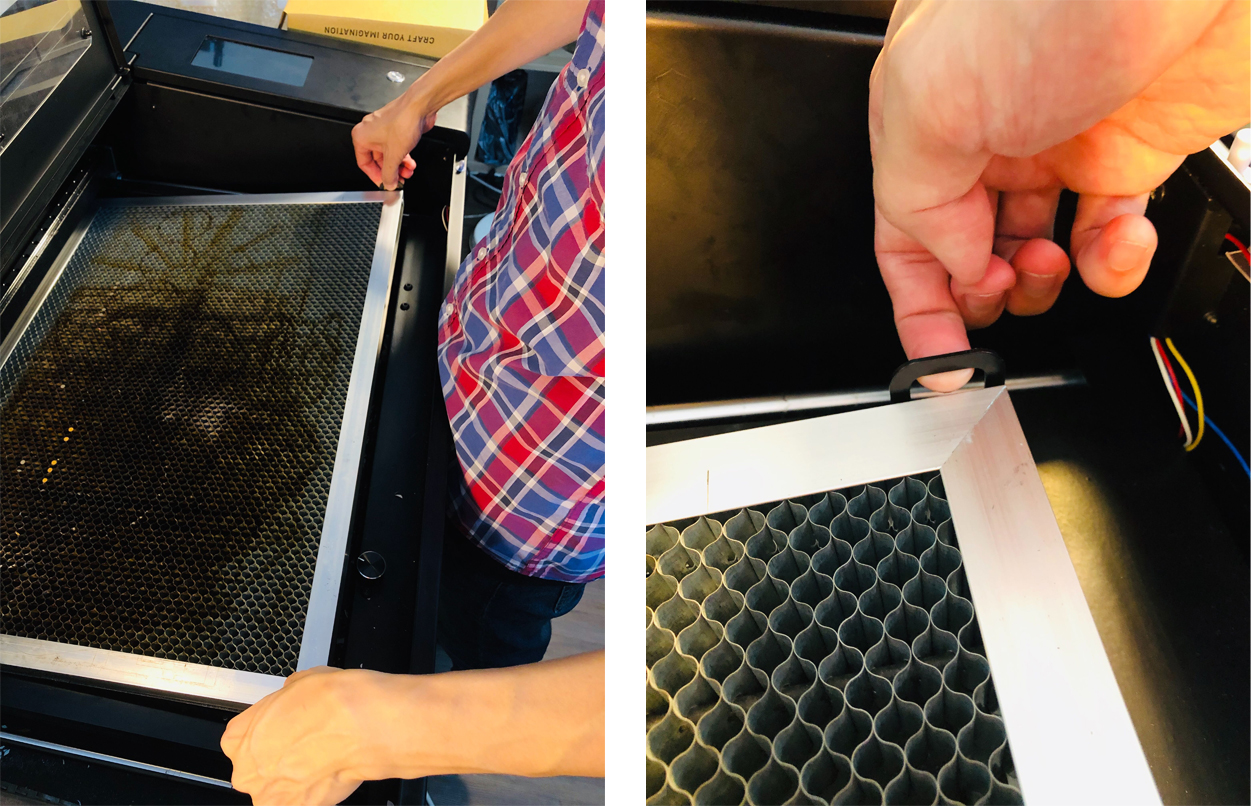

1.2 허니콤 플랫폼을 제거합니다. 탭을 잡고 들어 올려 제거하십시오.

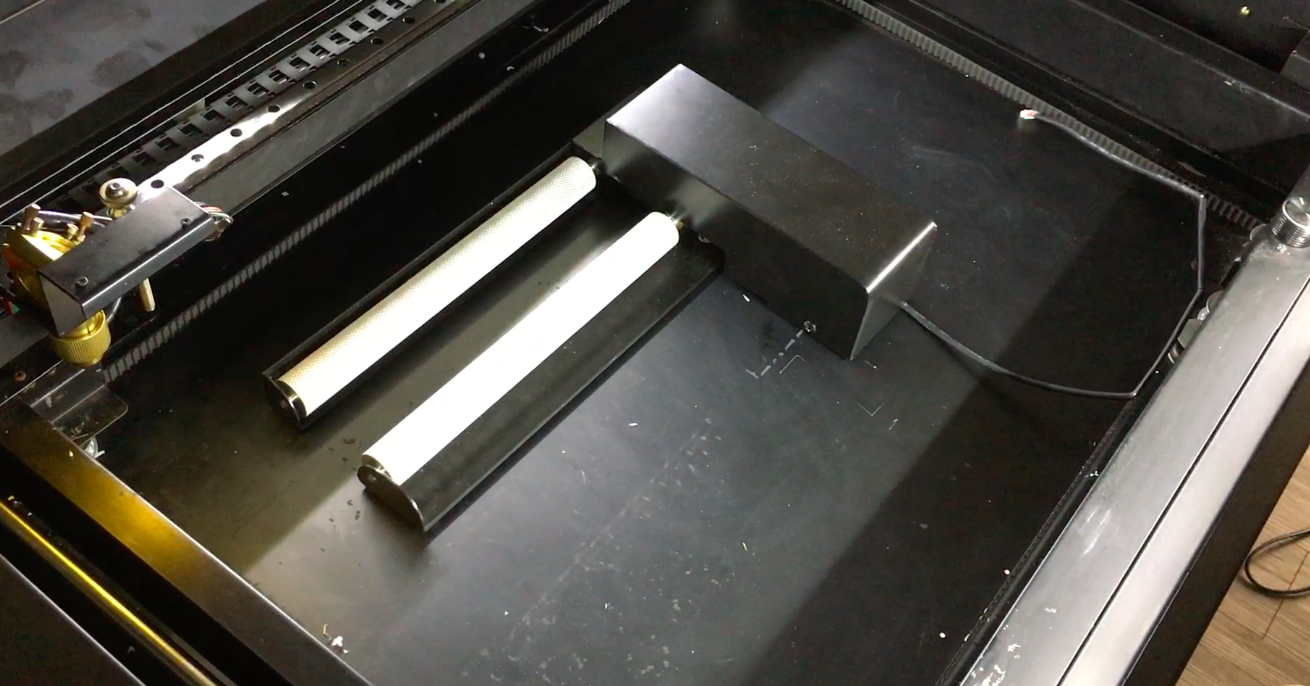

1.3 본체를 기기에 장착하십시오. 본체의 검은색 부분이 오른쪽에 위치해야 합니다.

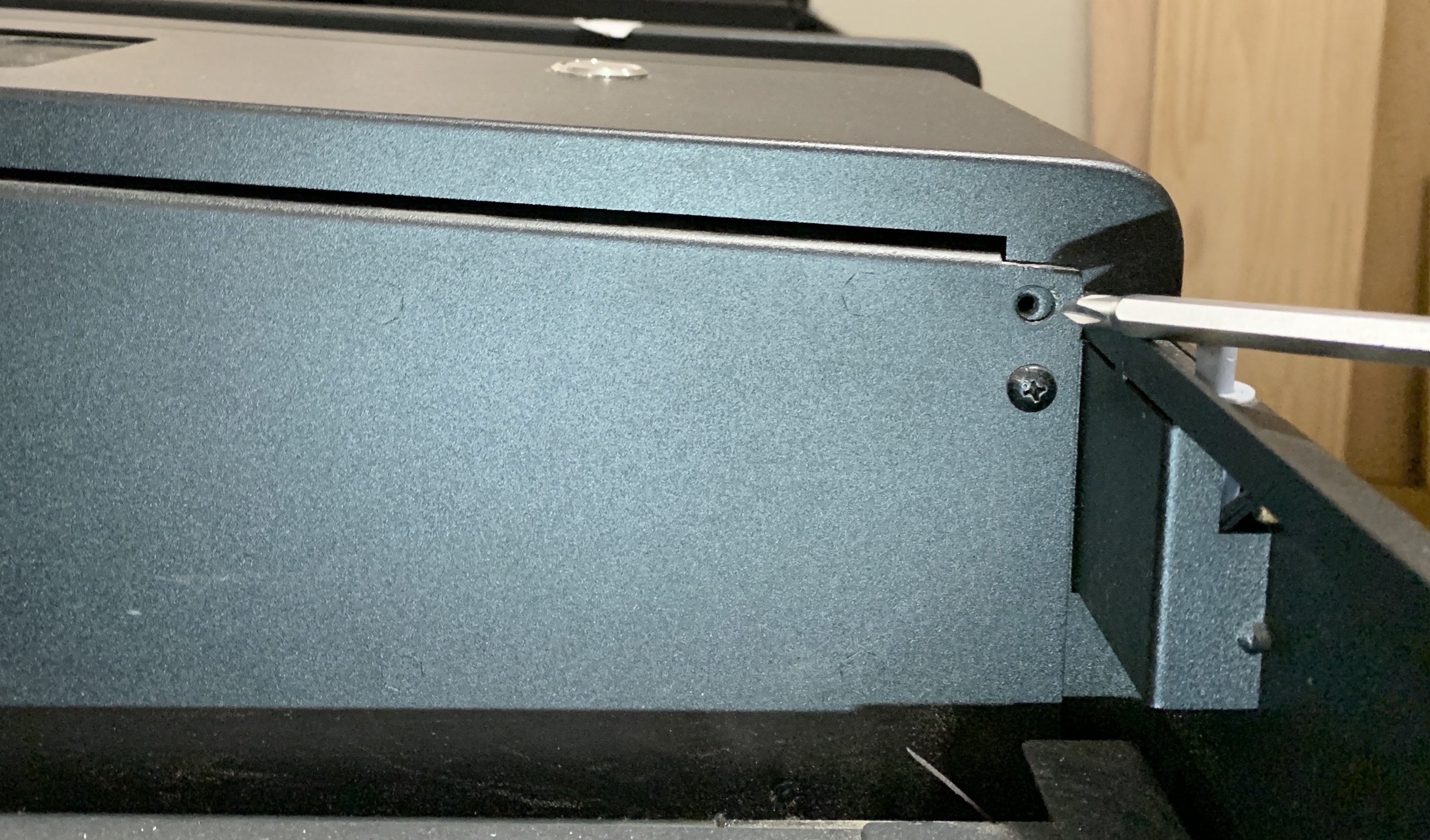

1.4 오른쪽 커버 왼쪽의 첫 번째 나사를 제거하고 커버를 엽니다.

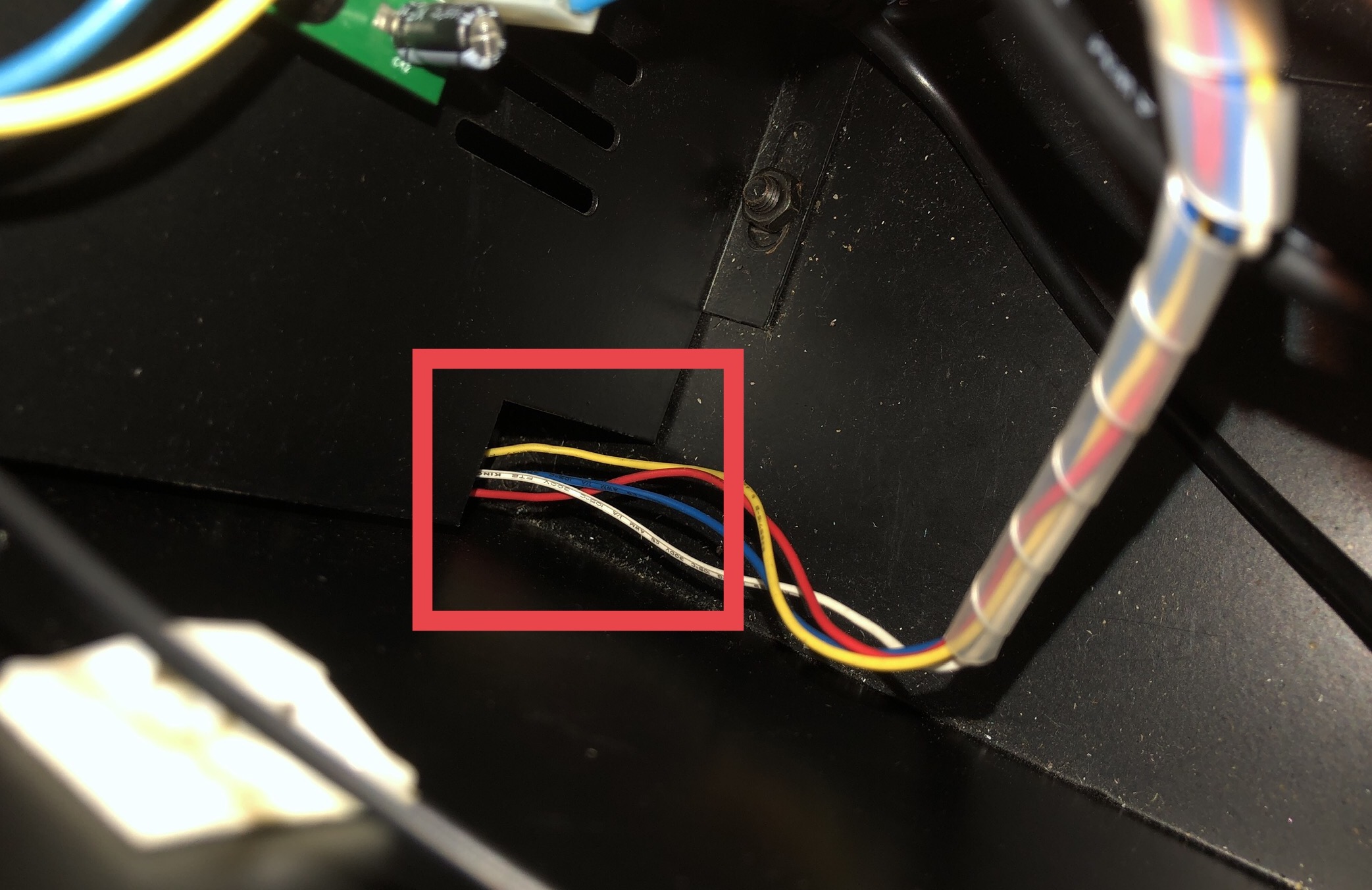

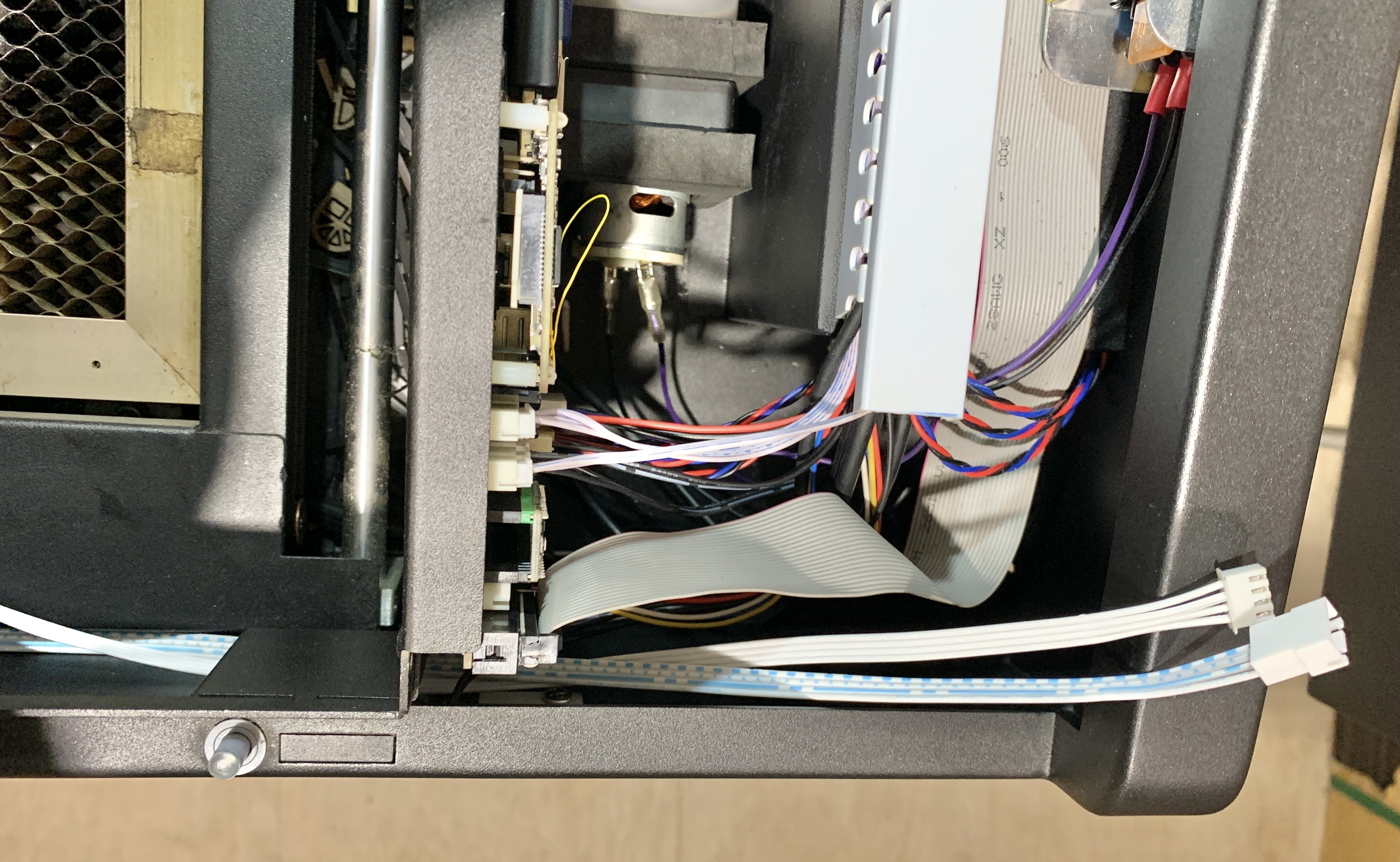

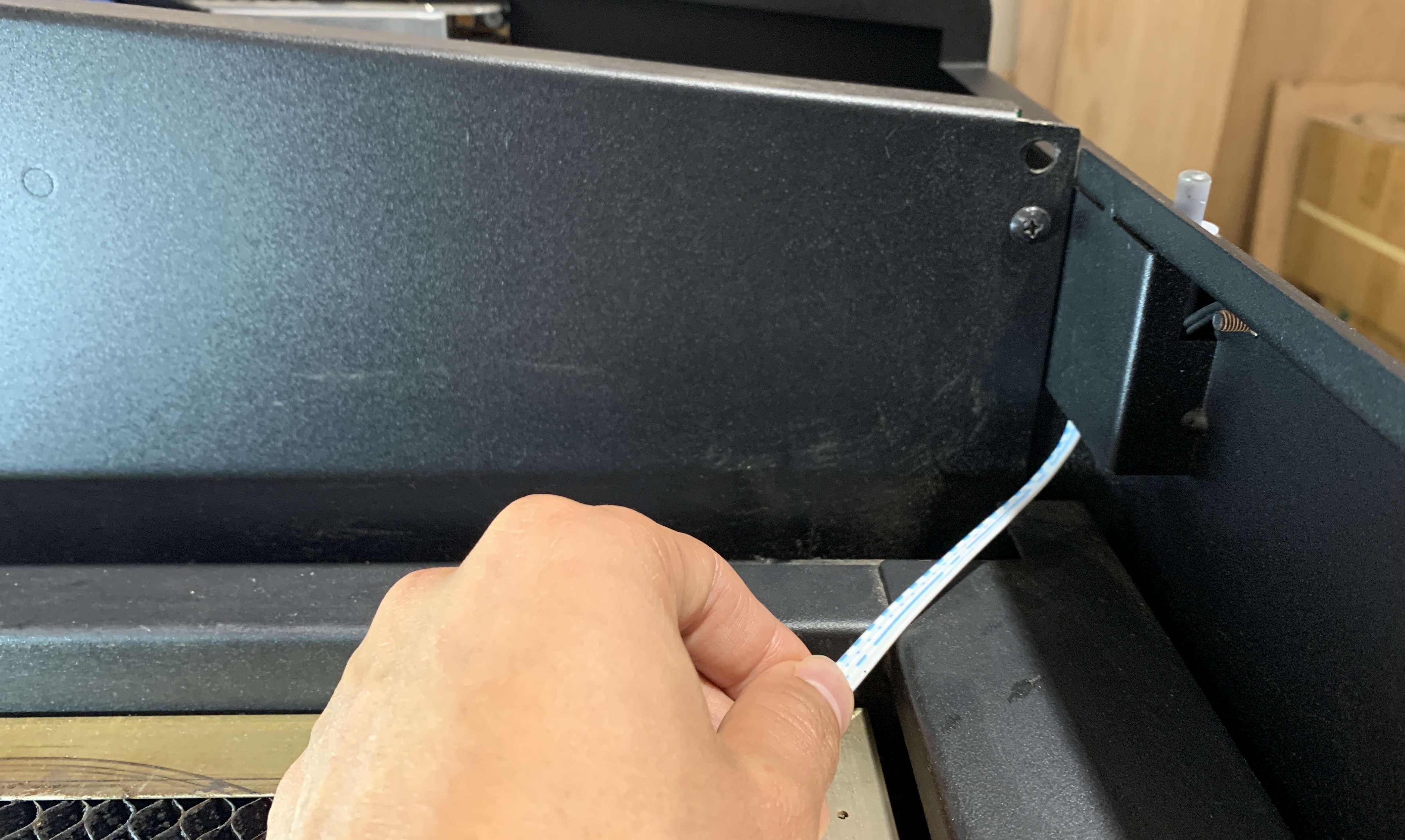

1.5 스위치 박스의 두 케이블을 격벽 상단의 구멍으로 통과시킵니다.

*일부 구형 기기의 경우, 스위치 박스의 두 케이블을 모두 하단의 구멍으로 통과시켜야 합니다.

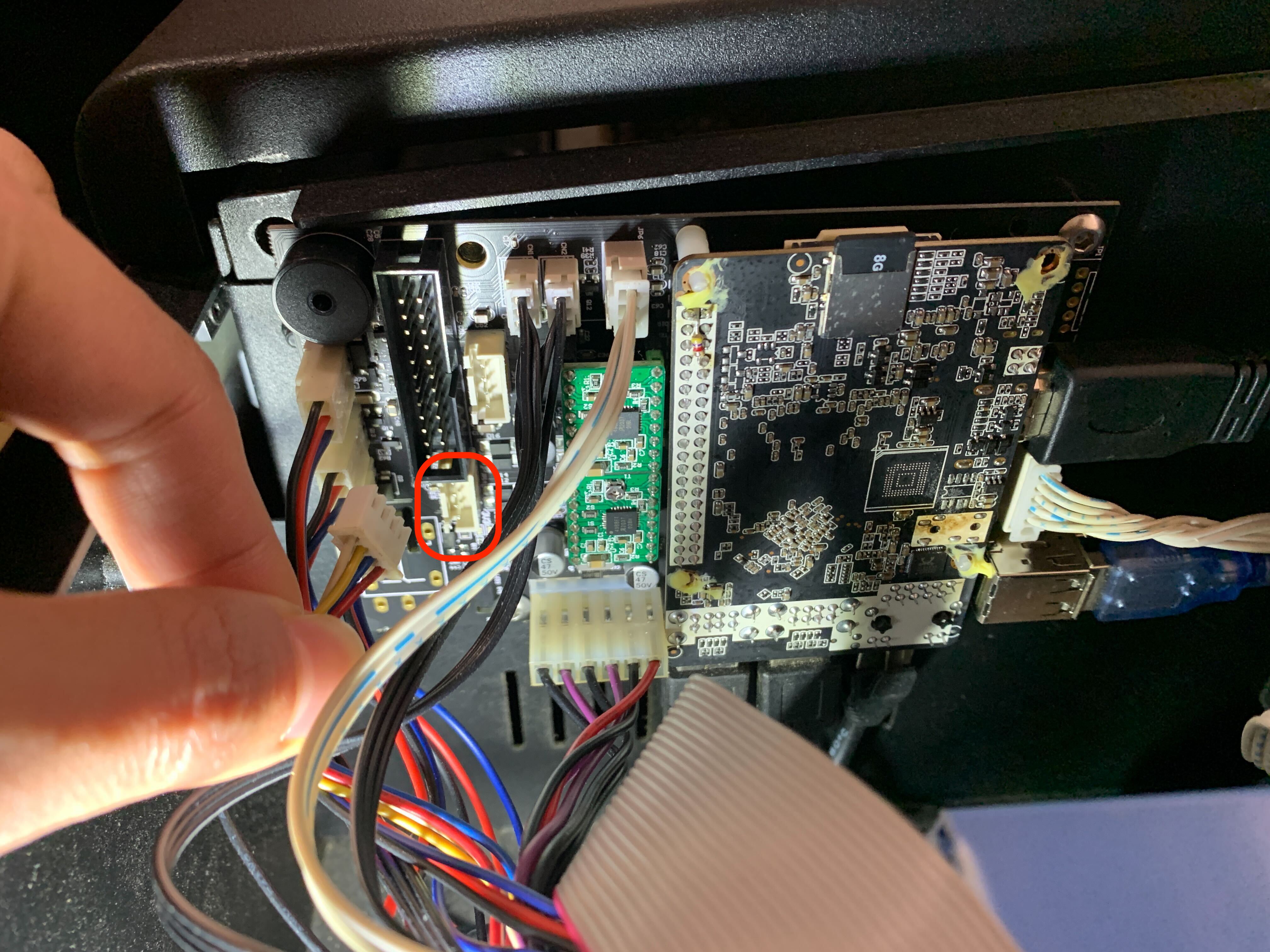

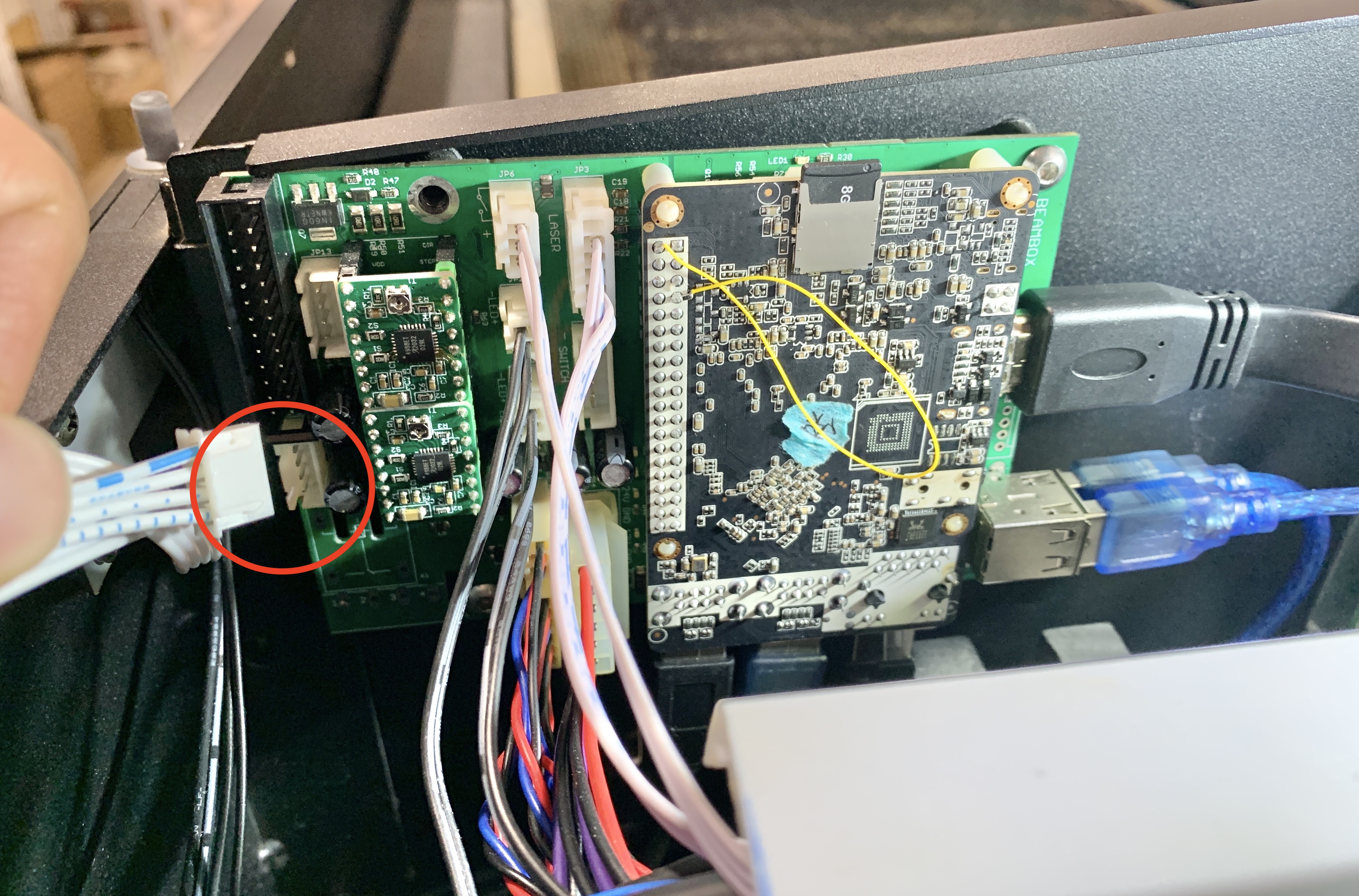

1.6 메인보드에서 원으로 표시된 플로터 보드와 Y축 모터 케이블을 분리하십시오.

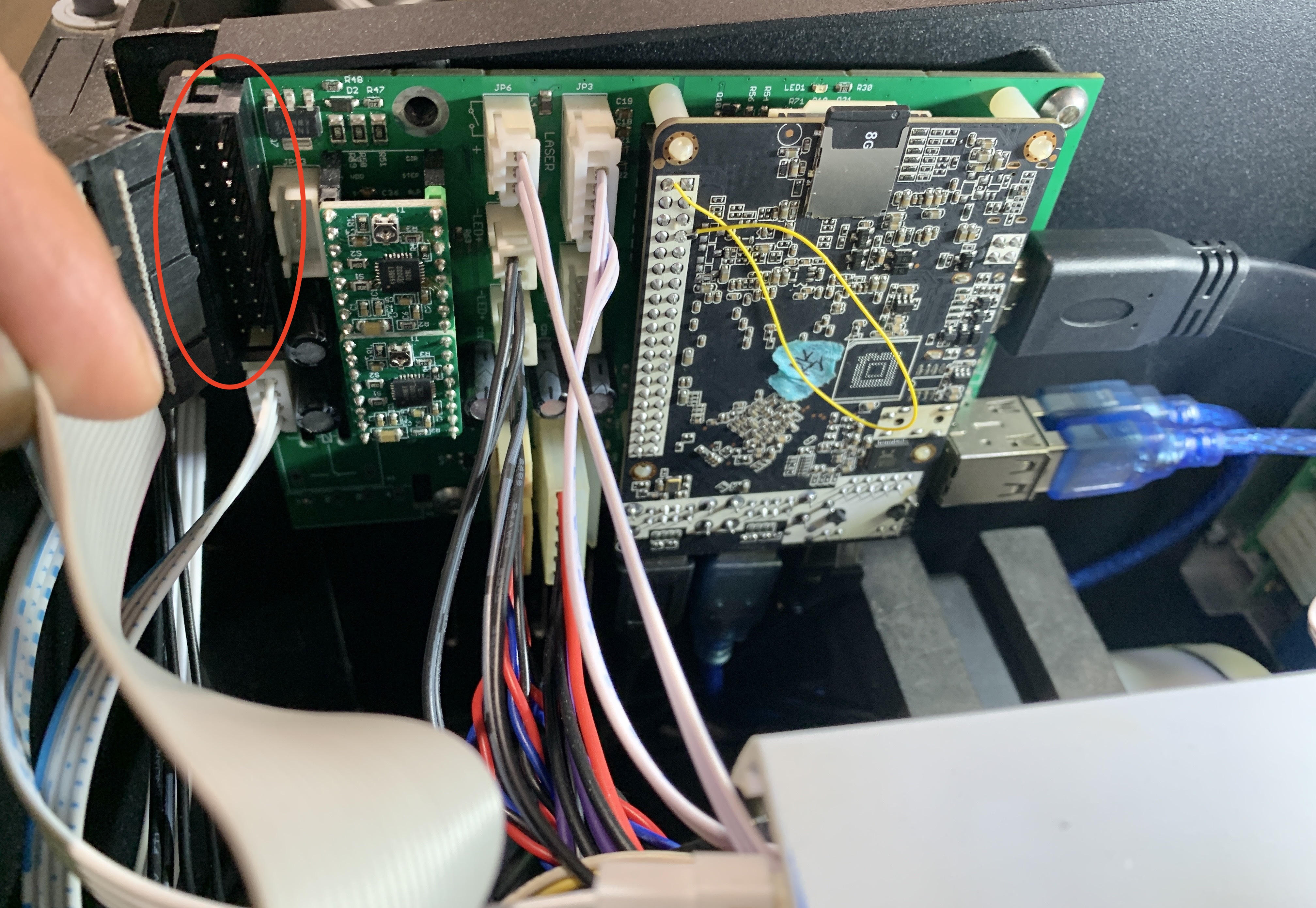

*기기의 일련 번호가 FBB1CT2220001 / FBB1PT2220001 이후인 경우 아래 그림의 메인보드 버전을 참조하십시오.

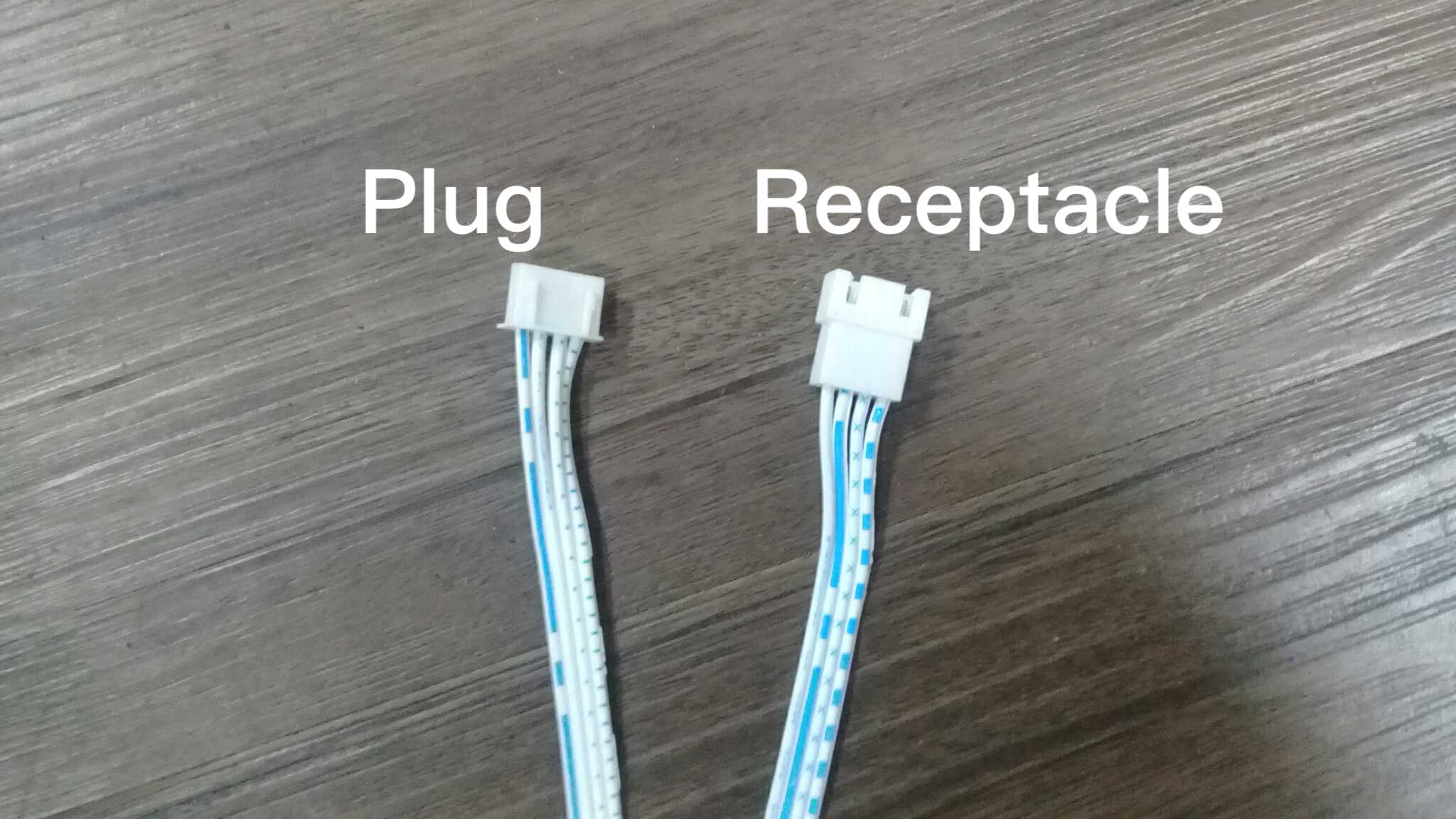

1.7 스위치 박스에는 2개의 케이블이 있습니다. 하나는 플러그이고 다른 하나는 리셉터클입니다.

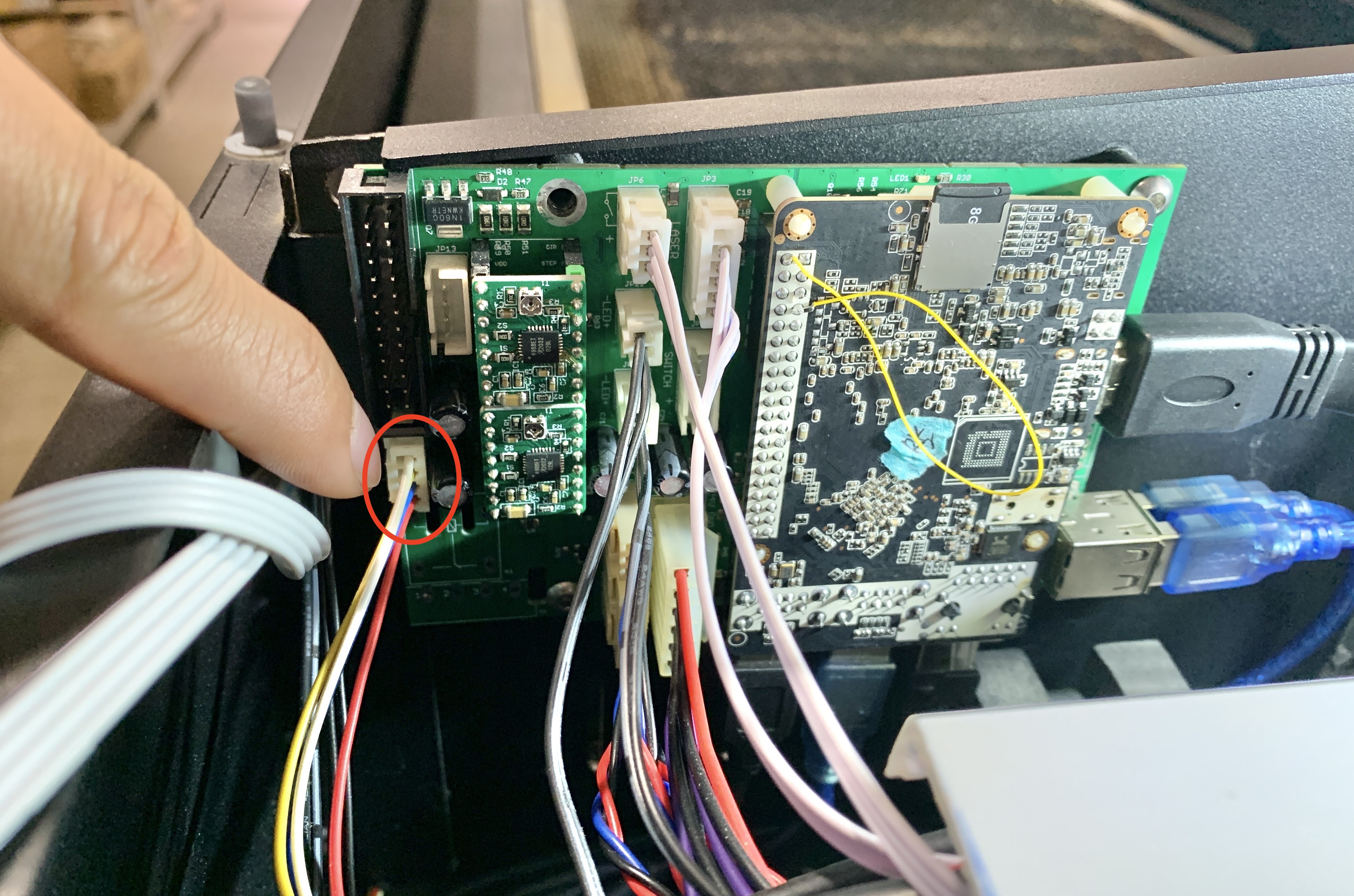

1.8 스위치 박스의 플러그 케이블을 메인보드의 Y축 모터 포트에 연결하십시오.

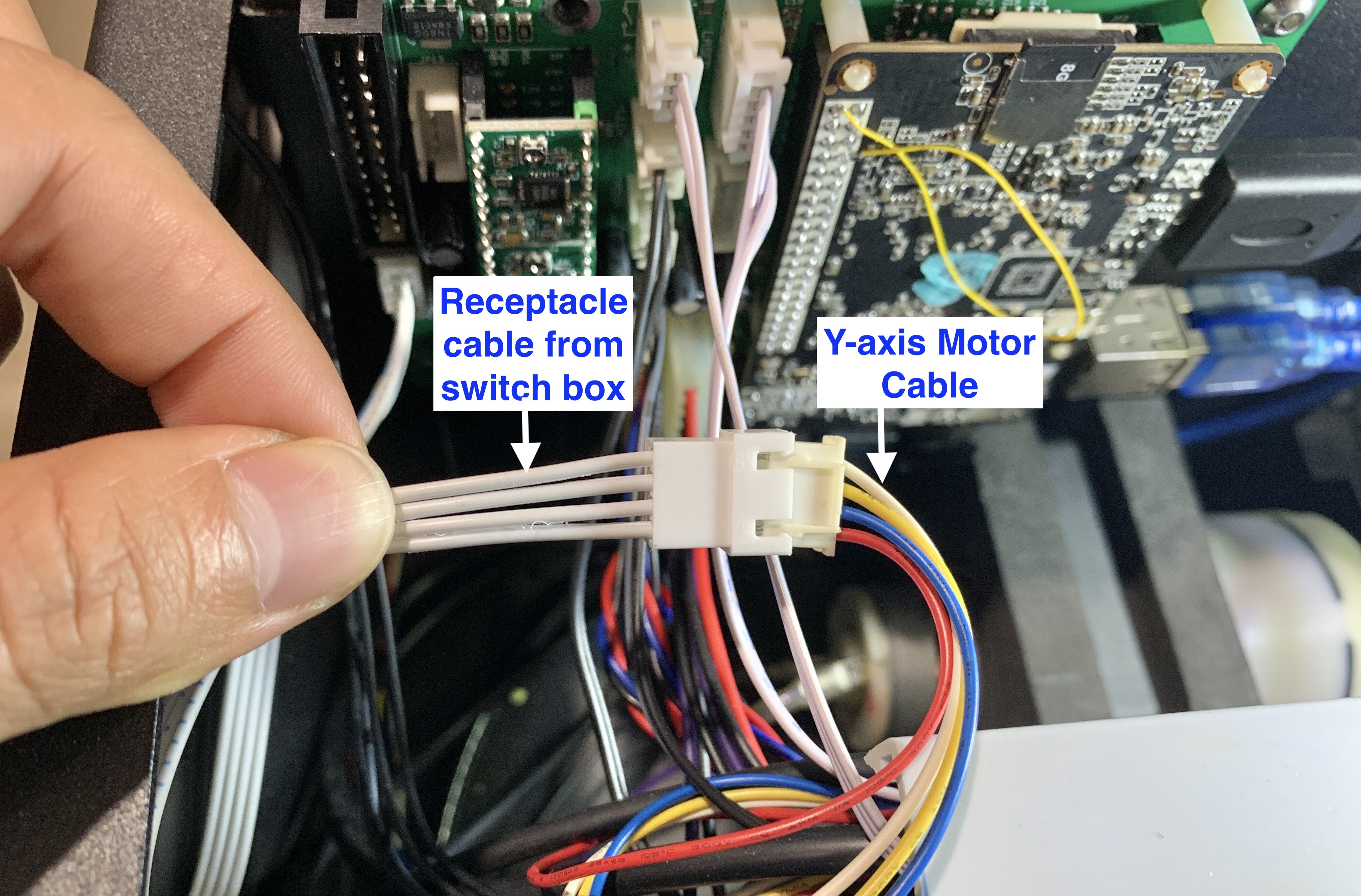

1.9 메인보드에서 분리한 Y축 모터 케이블을 스위치 박스의 리셉터클 케이블에 연결하십시오.

1.10 플로터 보드 케이블을 연결하십시오.

*모든 케이블이 올바르게 설치되었는지 다시 한 번 확인하십시오.

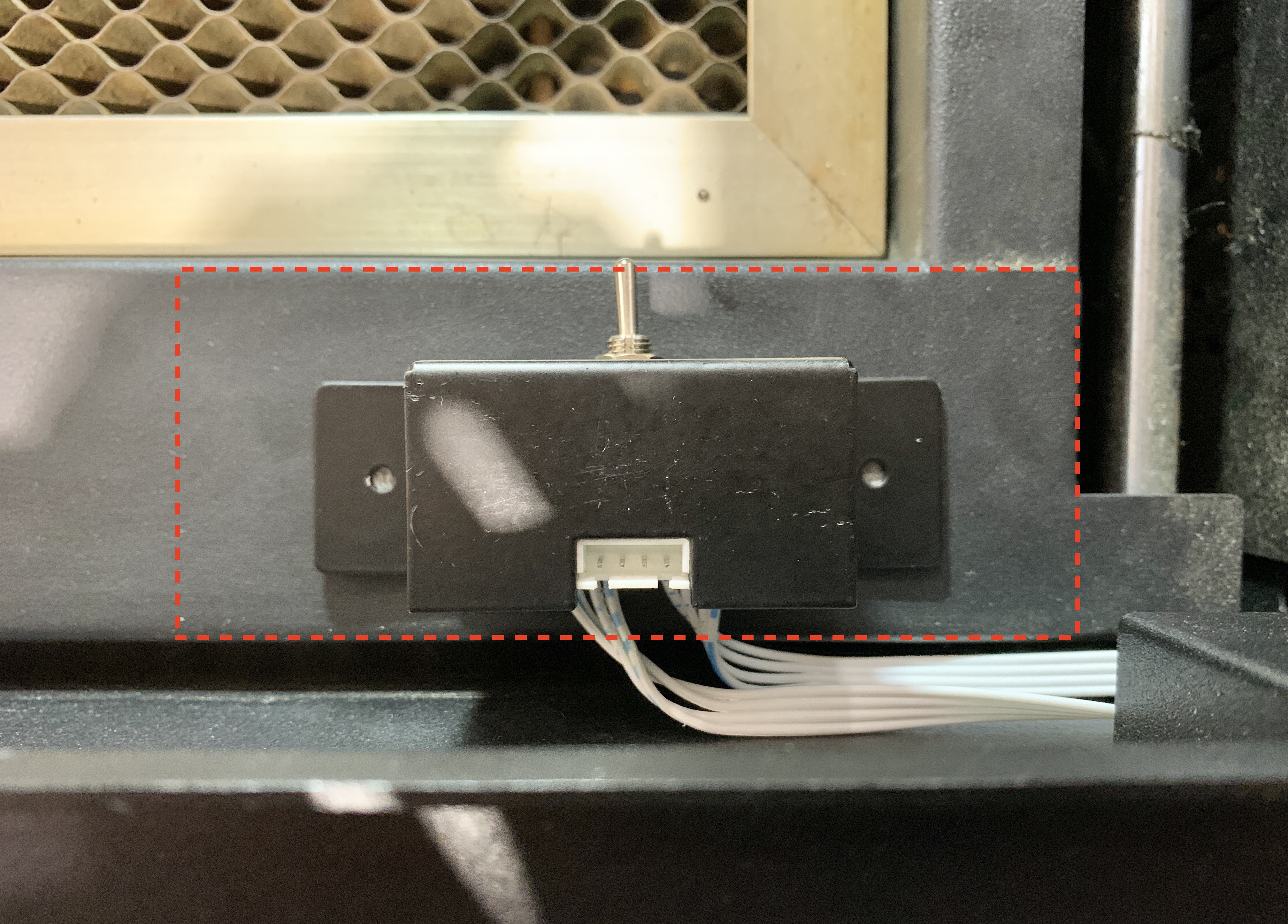

1.11 스위치 박스에 스티커를 부착하고 챔버 우측 하단에 고정하십시오.

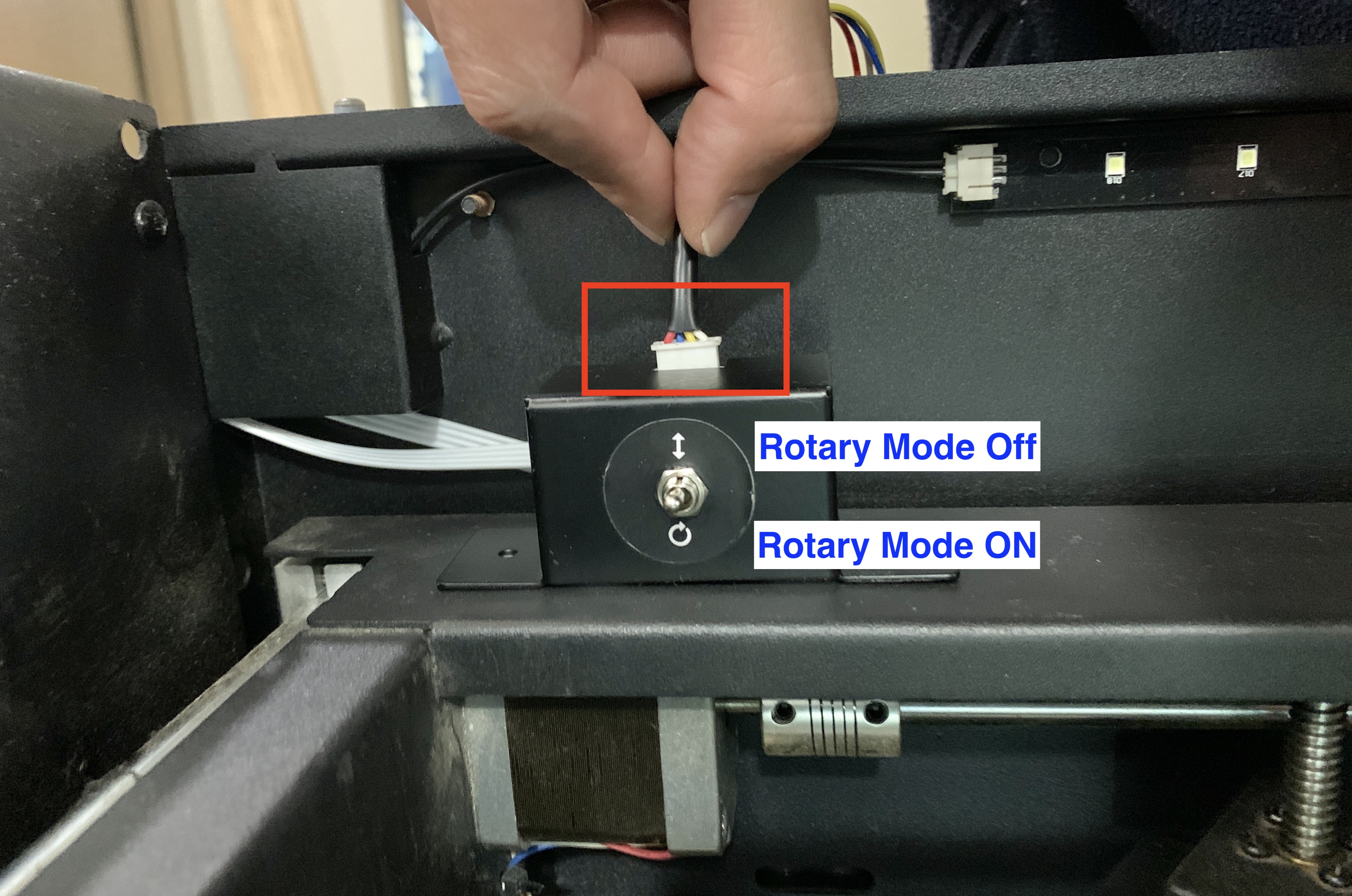

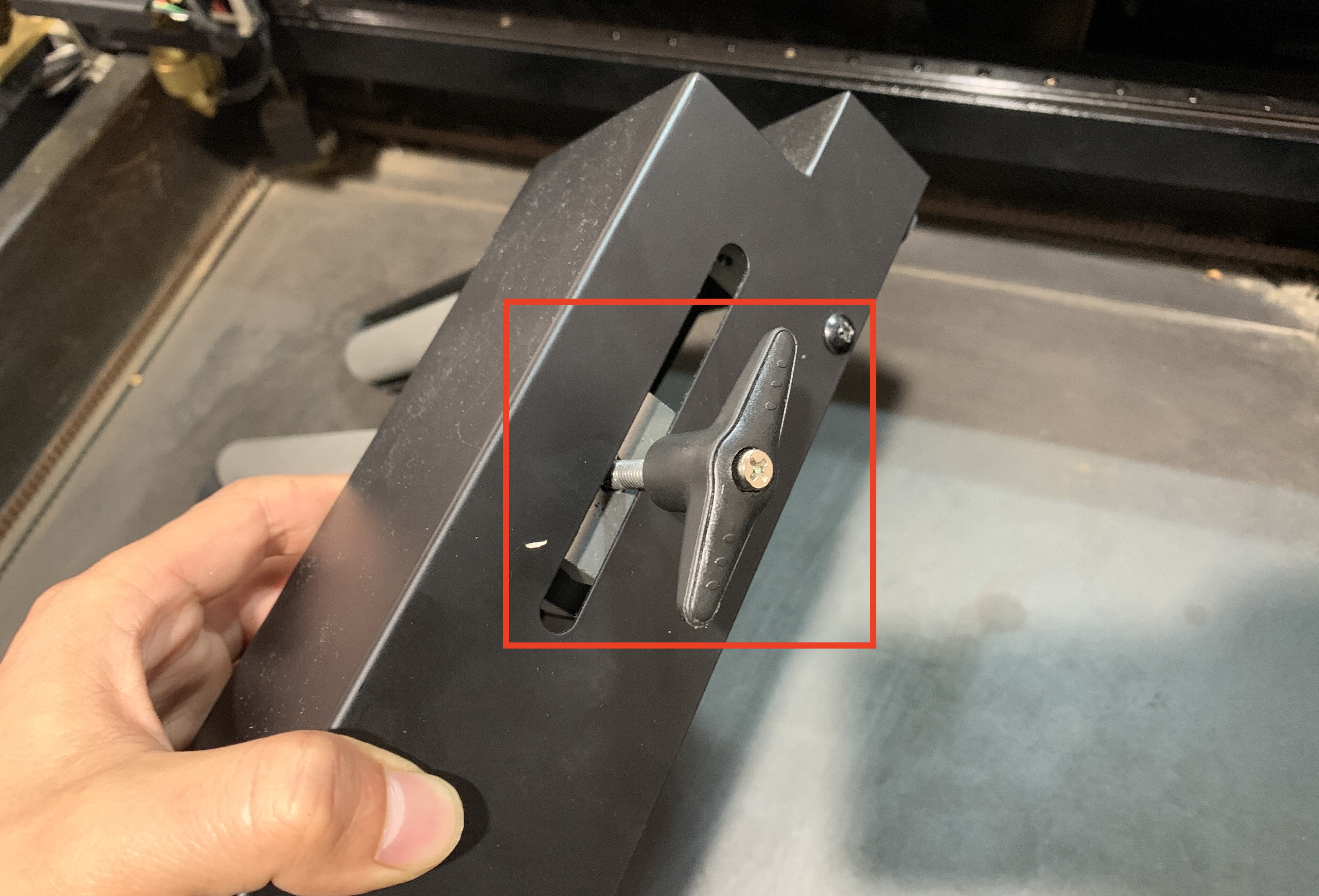

1.12 본체의 검은색 케이블을 스위치 박스에 삽입하십시오. 스위치를 켜라는 안내가 나타날 때까지 스위치를 꺼짐 위치(↕)로 유지하십시오. 1.13 T-핸들을 본체 오른쪽에 설치하십시오.

1.14.

 1.14 2. 설정

2.1

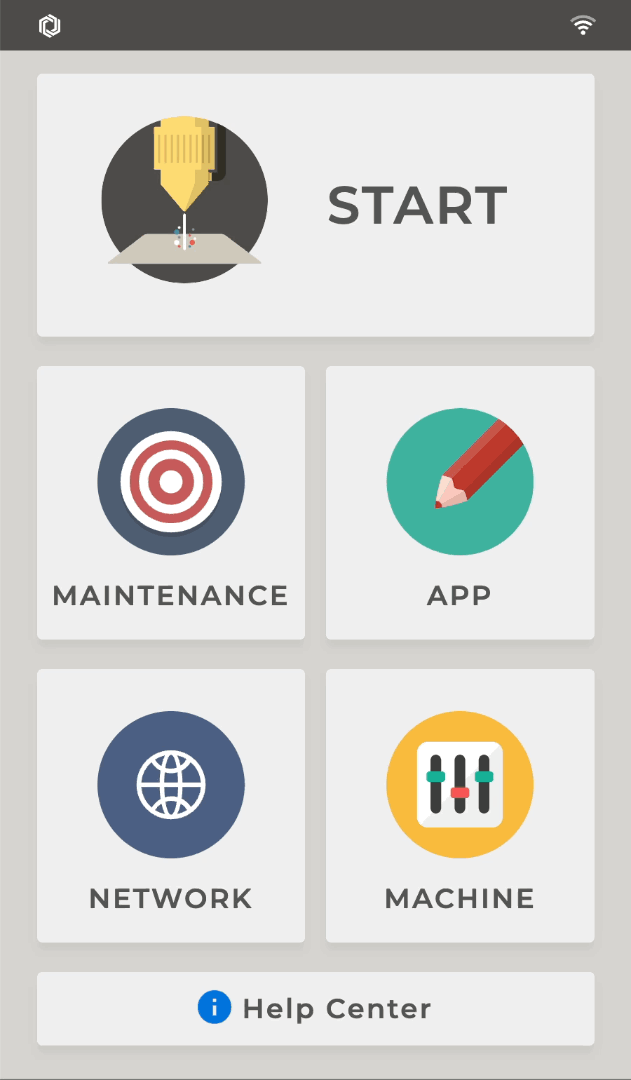

2.1  펌웨어 업데이트 가이드는 여기에서 확인할 수 있습니다. 2.2 기기 제어판에서 로터리 설정을 구성하십시오:

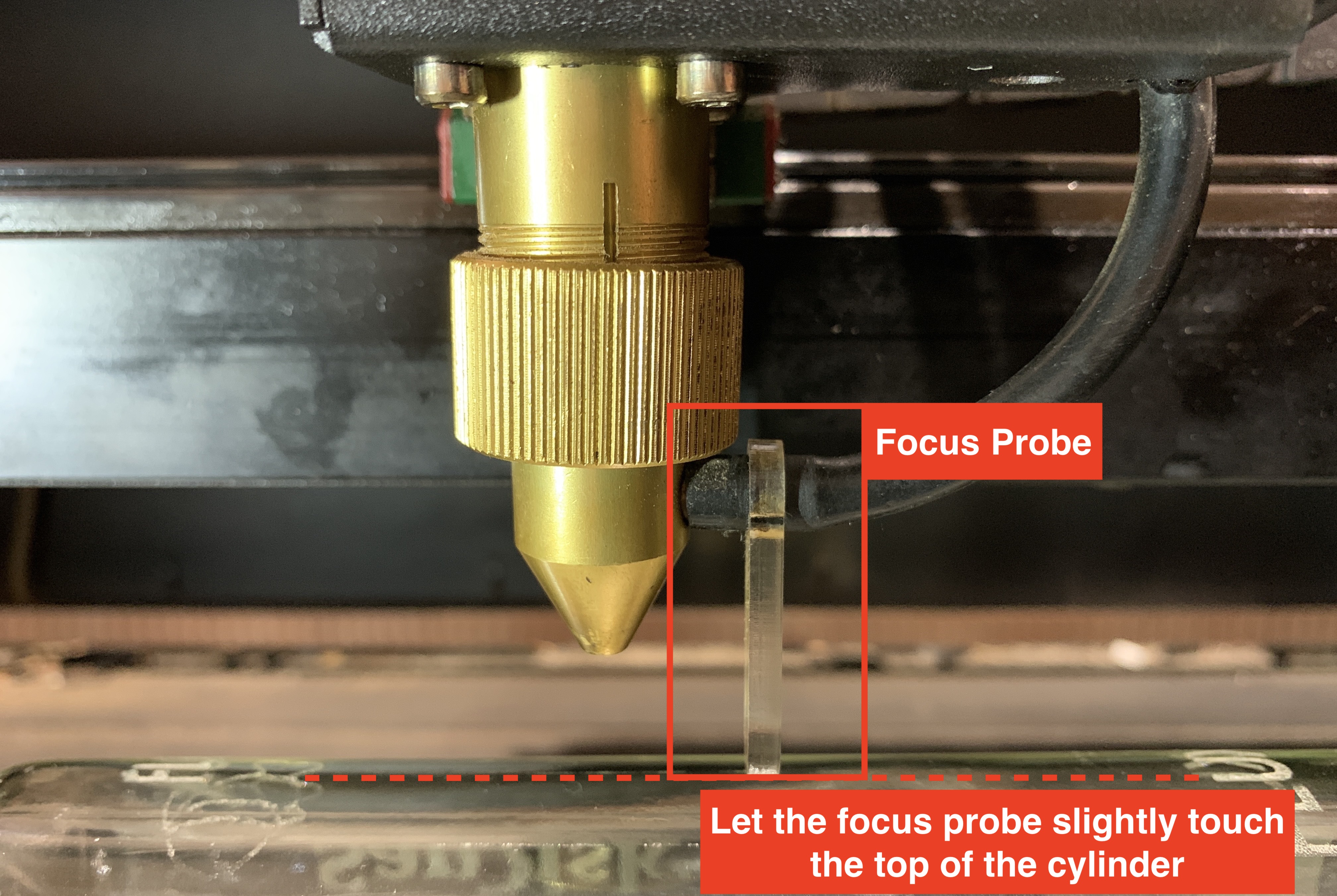

기기 > 하드웨어 설정 > 로터리 설정 > 로터리 1.0 > 확인 2.3 실린더를 두 롤러 사이에 배치하십시오. 실린더 상단이 초점 프로브에 닿도록 두 롤러 사이의 거리를 조정하십시오. T-핸들을 조여 거리를 고정하십시오.

2.4

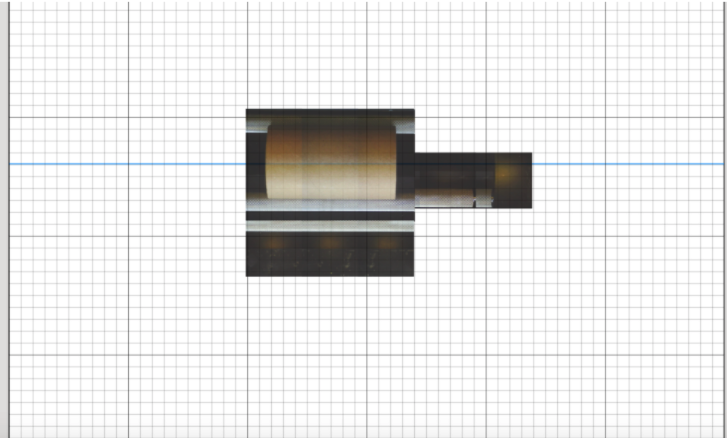

 2.4 카메라 미리보기를 사용하여 파란색 선을 대상 물체의 중앙에 맞추세요. 스위치를 켜라는 안내가 나타날 때까지 스위치를 꺼짐 위치(↕)로 유지하십시오. 카메라 미리보기를 사용할 때는 양방향 화살표(↕) 위치로 전환하십시오.

2.5 실린더의 모든 부분이 초점면에 있지 않기 때문에 미리보기 결과가 떨어지는 것을 볼 수 있습니다. 물체 상단의 카메라 커서를 다시 클릭하십시오. 실린더 초점면에 모두 위치하지 않기 때문에, 미리보기 결과에서 품질 저하가 보일 것입니다. 물체 상단의 카메라 커서를 다시 클릭하십시오.

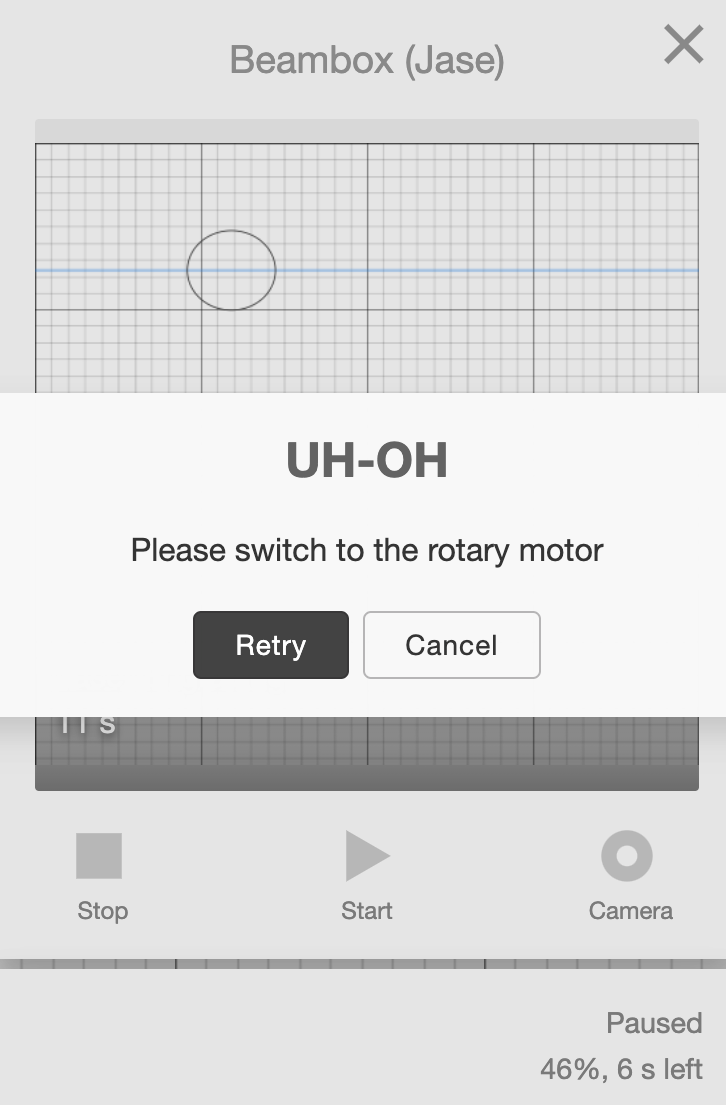

2.6 시작을 클릭한 후, 로터리 모듈(↻)을 켜라는 알림이 표시됩니다↻).

2.7 커버를 닫고 시작을 클릭하여 작업을 계속하십시오.
