LightBurn Bridge Cable - Beambox(Pro)

 면책 조항

LightBurn을 사용하여 Beambox(Pro)를 제어하려면 LightBurn 소프트웨어의 공식 릴리스를 다운로드해야 합니다. LightBurn은 타사 소프트웨어이므로 FLUX는 그 작동으로 인한 어떠한 손실에 대해서도 책임을 지지 않습니다.

Beambox(Pro)의 펌웨어는 다양한 테스트를 거쳤지만 LightBurn 소프트웨어의 일부 기능이 기기와 호환되지 않을 수 있습니다. 호환성 문제로 오류가 발생하는 경우, 아래 링크의 안내에 따라 현지 대리점 또는 FLUX 고객 지원 센터에 문제를 적절히 보고해 주시기 바랍니다. [고객 지원 문의]

시작하기 전에

1. 펌웨어를 v4.2.1 이상으로 업데이트하십시오.

- Beambox(Pro) 제어판에서 "기기 → 최신 펌웨어로 업데이트"를 선택하십시오.
- 펌웨어를 업데이트할 수 있습니다.를 통해서도 펌웨어를 업데이트할 수 있습니다.
펌웨어를 공식 웹사이트에서 다운로드하세요. 그런 다음 "Machine→ Update Firmware" 를 클릭하세요. 컴퓨터에서 펌웨어 파일을 선택하여 기기 펌웨어를 해당 버전으로 업데이트하세요.

2. 다음 구성 파일을 다운로드하세요: Beambox Pro_Preset or Beambox_Preset (기기 모델에 맞게 다운로드하세요.)

참고: 제공된 구성 파일에는 G-code와 B전송 속도 설정. 구성 파일을 사용하지 않는 경우, '장치 설정'에서 별도로 설정해 주세요.

(자세한 내용은 이 문서 를 참조하세요)

LightBurn 설정

LightBurn을 다운로드하려면 여기를 클릭.

1. LightBurn을 실행하고 '장치'를 메뉴의 레이저 탭에서 클릭하세요.

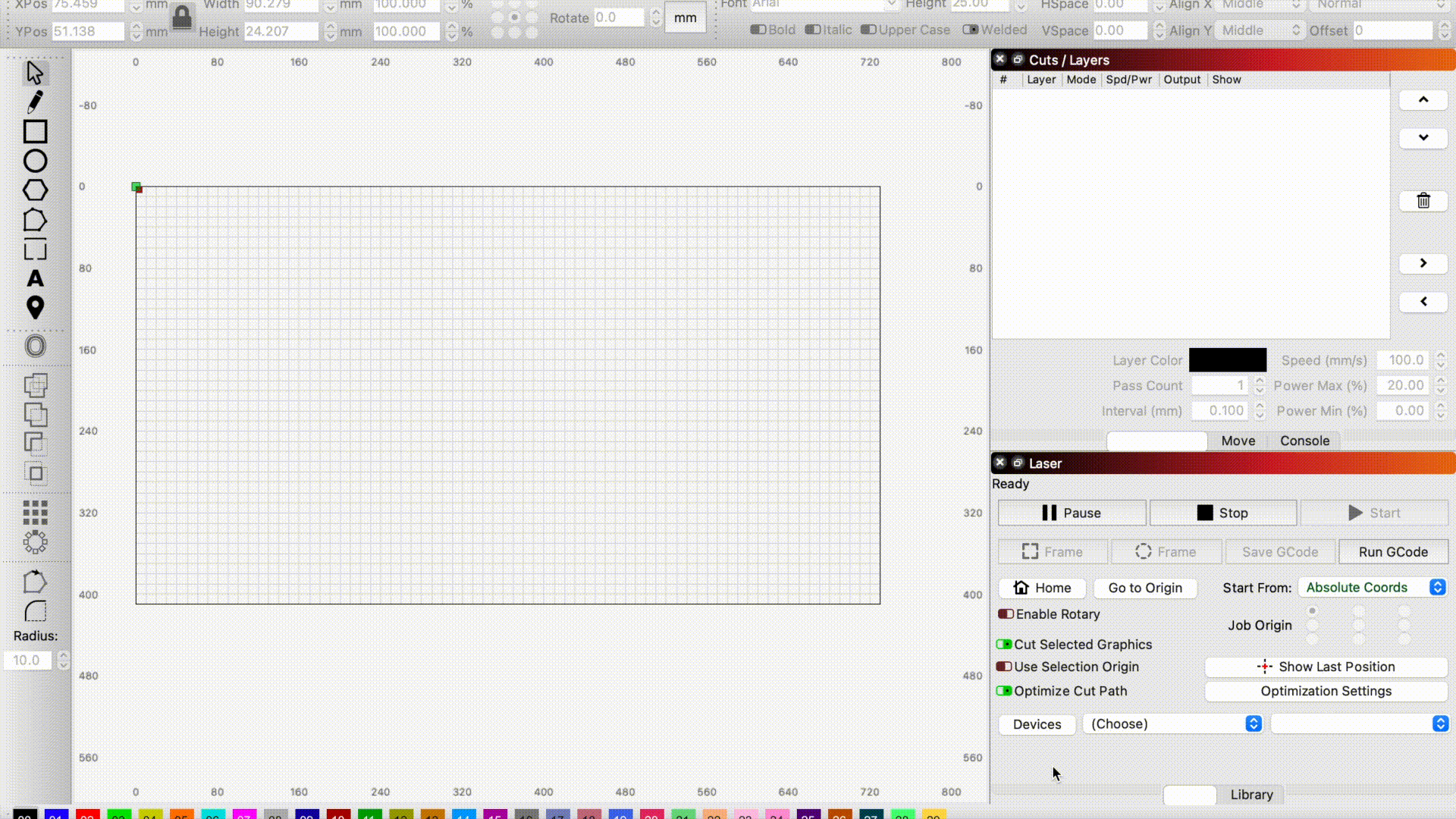

2. 파일을 가져오려면 가져오기 파일을 가져오려면 클릭하세요 Beambox pro_Preset or Beambox_Preset (기기 모델에 맞게 다운로드하세요.) 다운로드한 파일입니다.

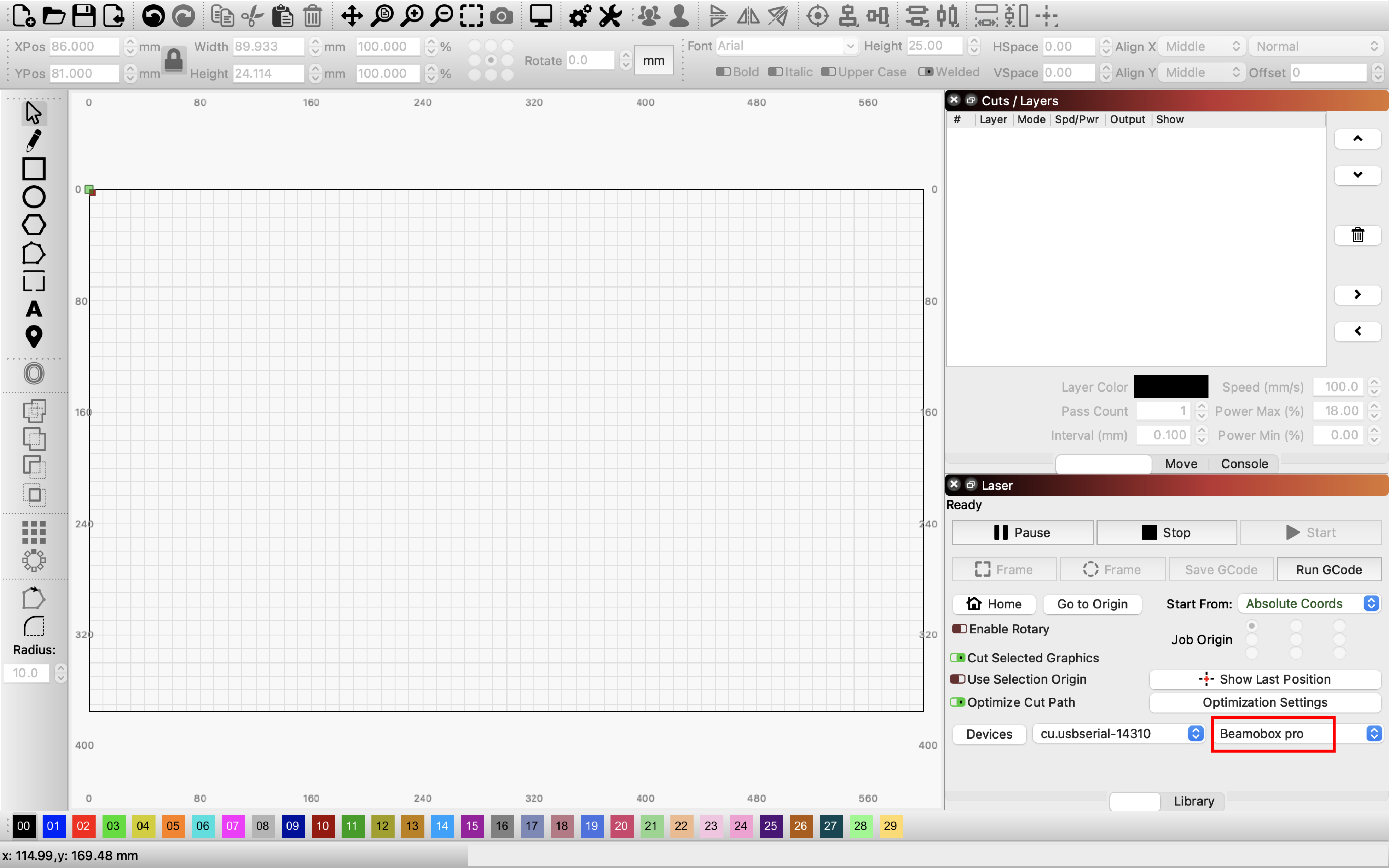

3. 파일이 성공적으로 가져오기되면 다음과 같은 장치 정보가 표시됩니다.

LightBurn Bridge Cable을 사용하여 컴퓨터를 기기에 연결하세요

1. LightBurn 케이블을 기기 측면의 USB 포트에 연결하세요.

（USB 아이콘 이 기기 패널의 우측 상단에 나타나 연결이 성공적으로 이루어졌음을 나타냅니다.)

2. LightBurn Bridge Cable의 다른 쪽 끝을 컴퓨터에 연결하세요.

3. 올바른 USB 포트 이름을 선택하세요. 잘못된 포트를 선택하면 연결에 실패합니다. 여러 포트를 시도해야 할 수도 있습니다. 연결이 성공하면 콘솔 탭에 다음 정보가 표시됩니다.

원점 복귀 테스트

컴퓨터가 기기에 성공적으로 연결되면 기기가 자동으로 원점 복귀를 시작합니다. 그렇지 않은 경우, 홈 버튼을 클릭하여 원점 복귀 기능이 작동하는지 확인하세요.

작업 시작

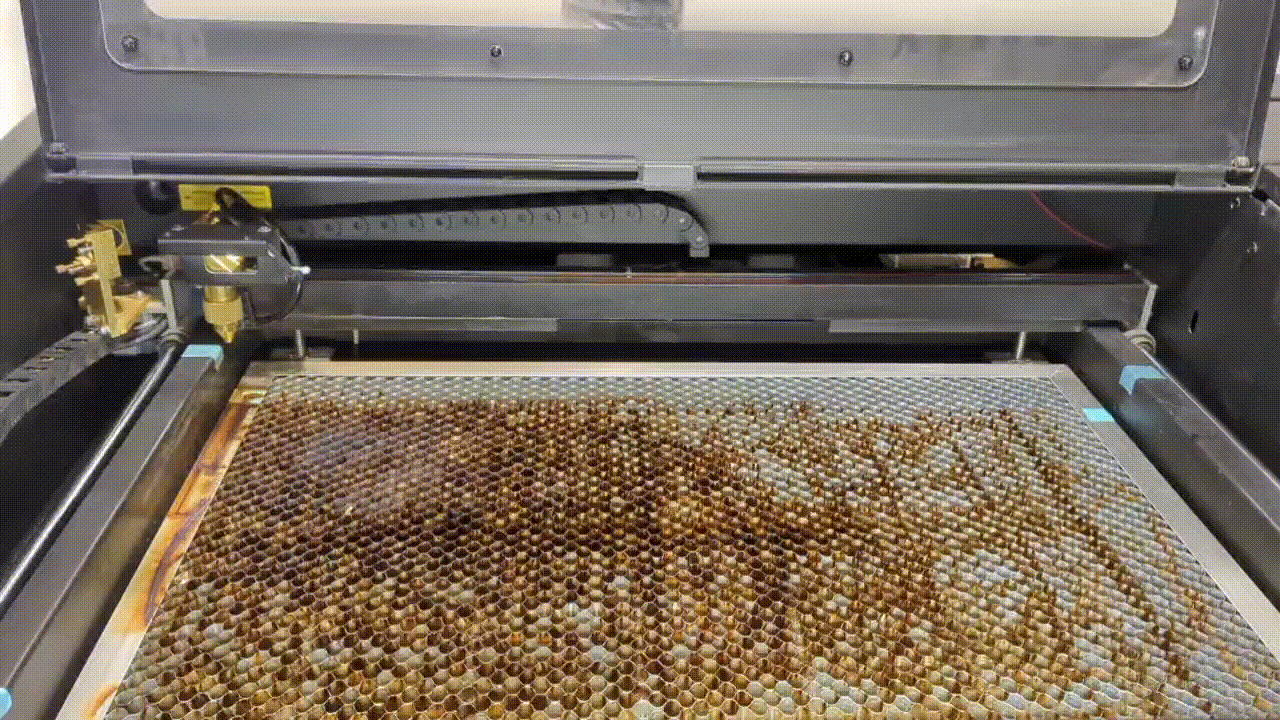

1. 기기 내부에 재료를 배치하세요

2. 초점 맞추기

- 클릭하세요 '정지' 버튼을 레이저 패널을 눌러 모터를 해제합니다.

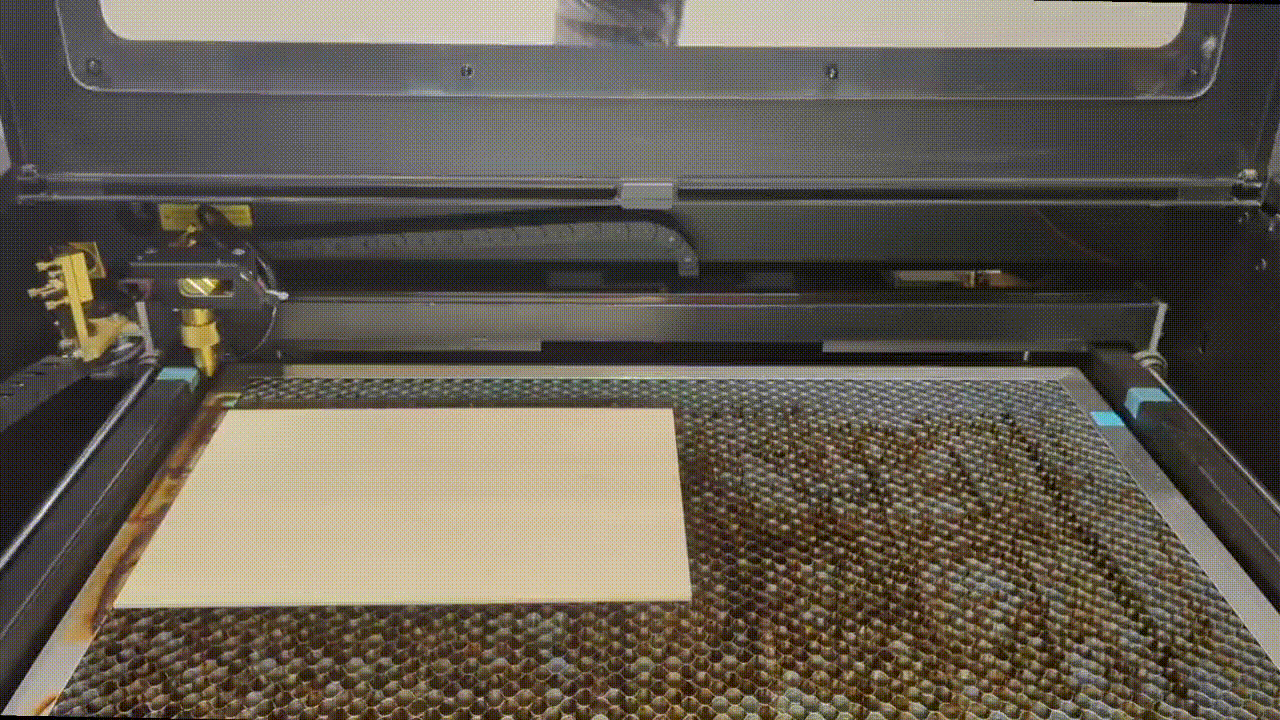

- 레이저 헤드를 소재 위로 이동시킵니다.

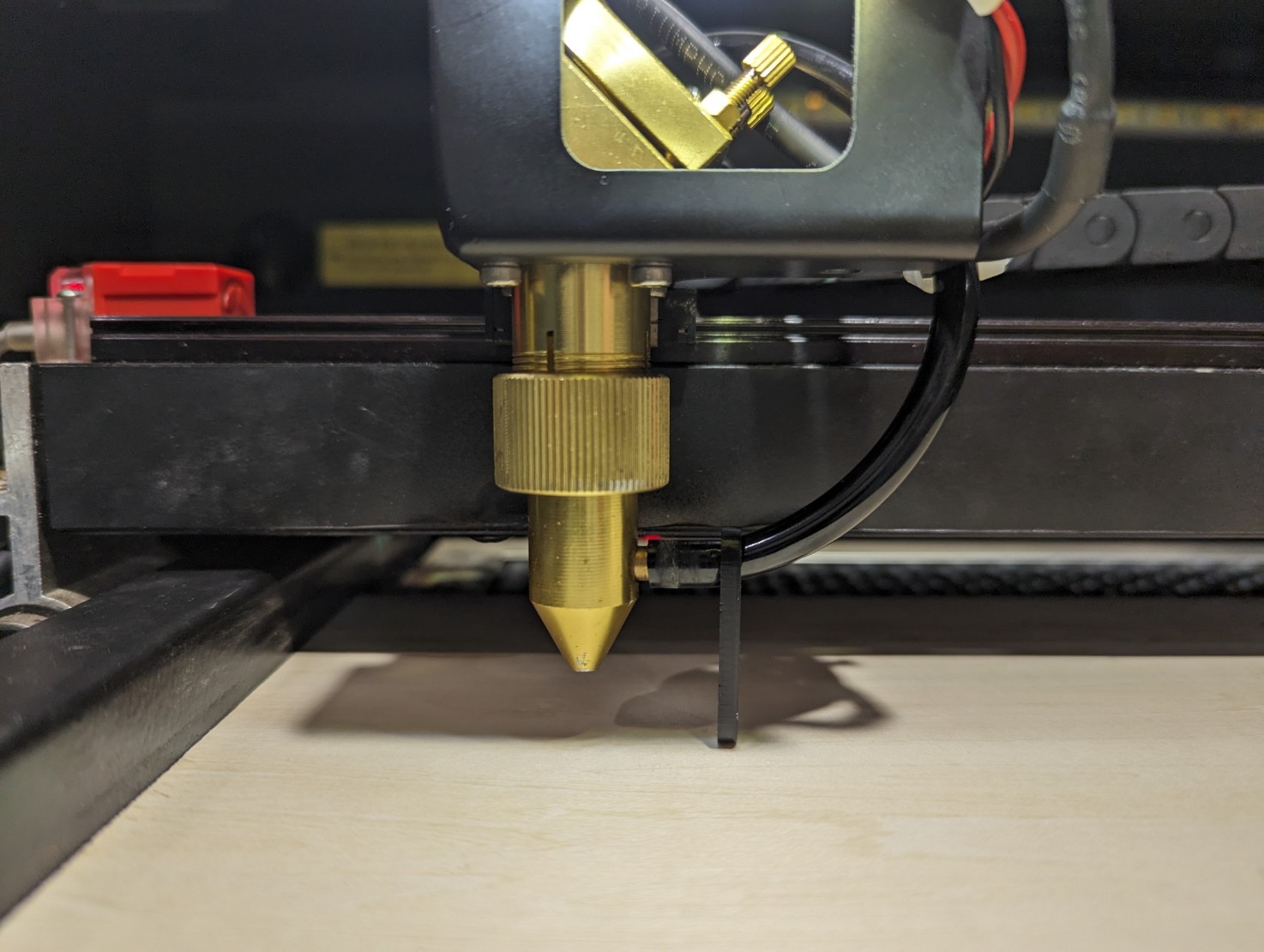

- Beambox(Pro)에서 포커스 프로브를 사용하여 초점을 조정합니다. 초점 조정에 문제가 있다면 다음 지침을 따르십시오 설명서의 내용을 참조하세요 이 문서. (각 조각/절단 작업 전에 초점 거리가 올바르게 설정되었는지 확인하십시오.)

주의사항:

• LightBurn 제어 후 3분 이내에 기기가 자동으로 모터를 해제하는지 확인하십시오. 모터가 장시간 잠겨 있으면 기기가 손상될 수 있습니다. ( '정지' 버튼을 레이저 패널을 클릭하여 모터를 해제합니다)
• 모터를 해제한 후 레이저 헤드를 움직였다면, 작업을 시작하기 전에 "홈" 버튼을 눌러 위치를 재설정해야 합니다. 그렇지 않으면 충돌 위험이 있습니다.

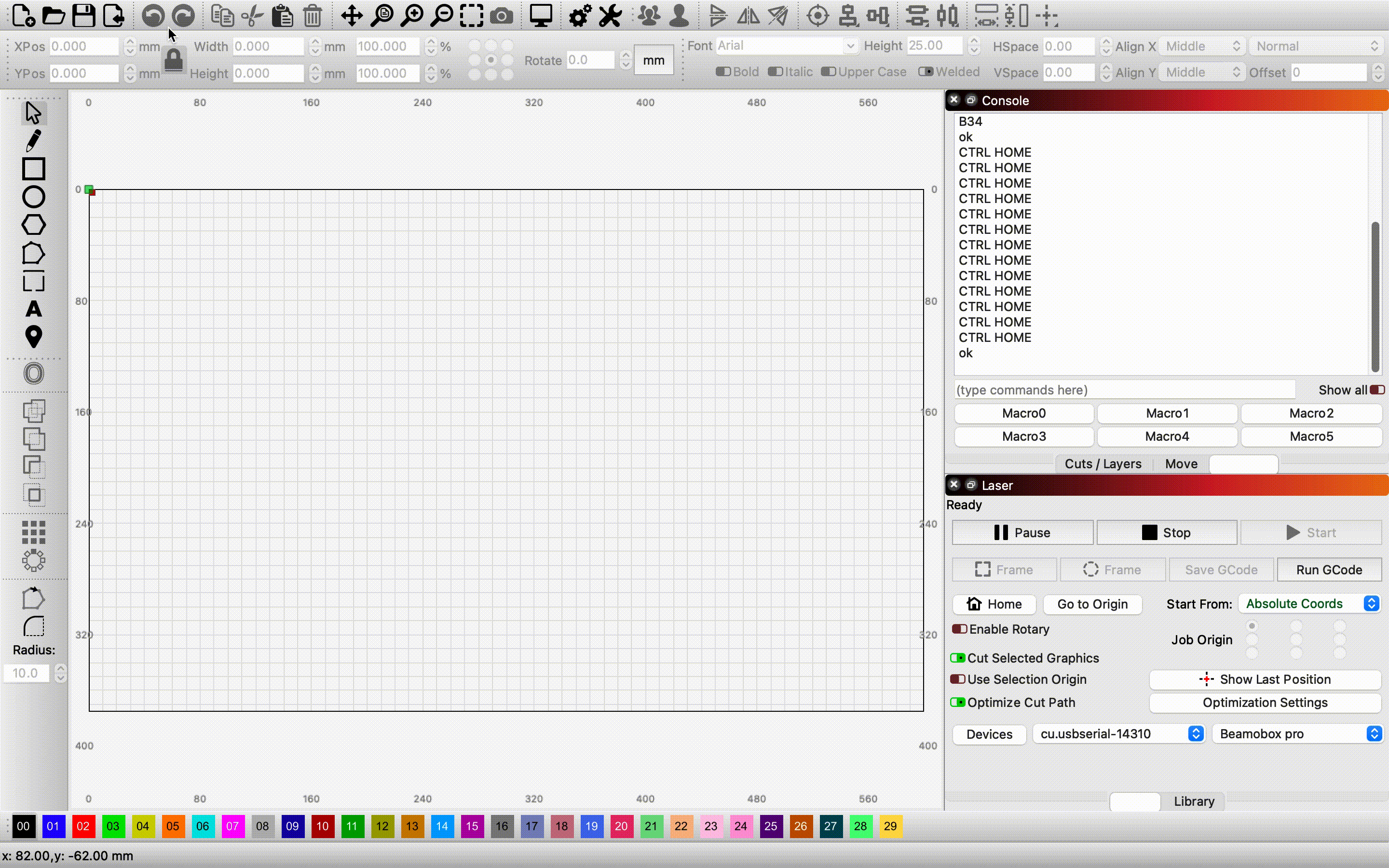

3. LightBurn으로 파일 가져오기

상단의 아이콘을 클릭하여 파일을 가져오거나 작업 영역으로 직접 파일을 끌어다 놓으십시오.

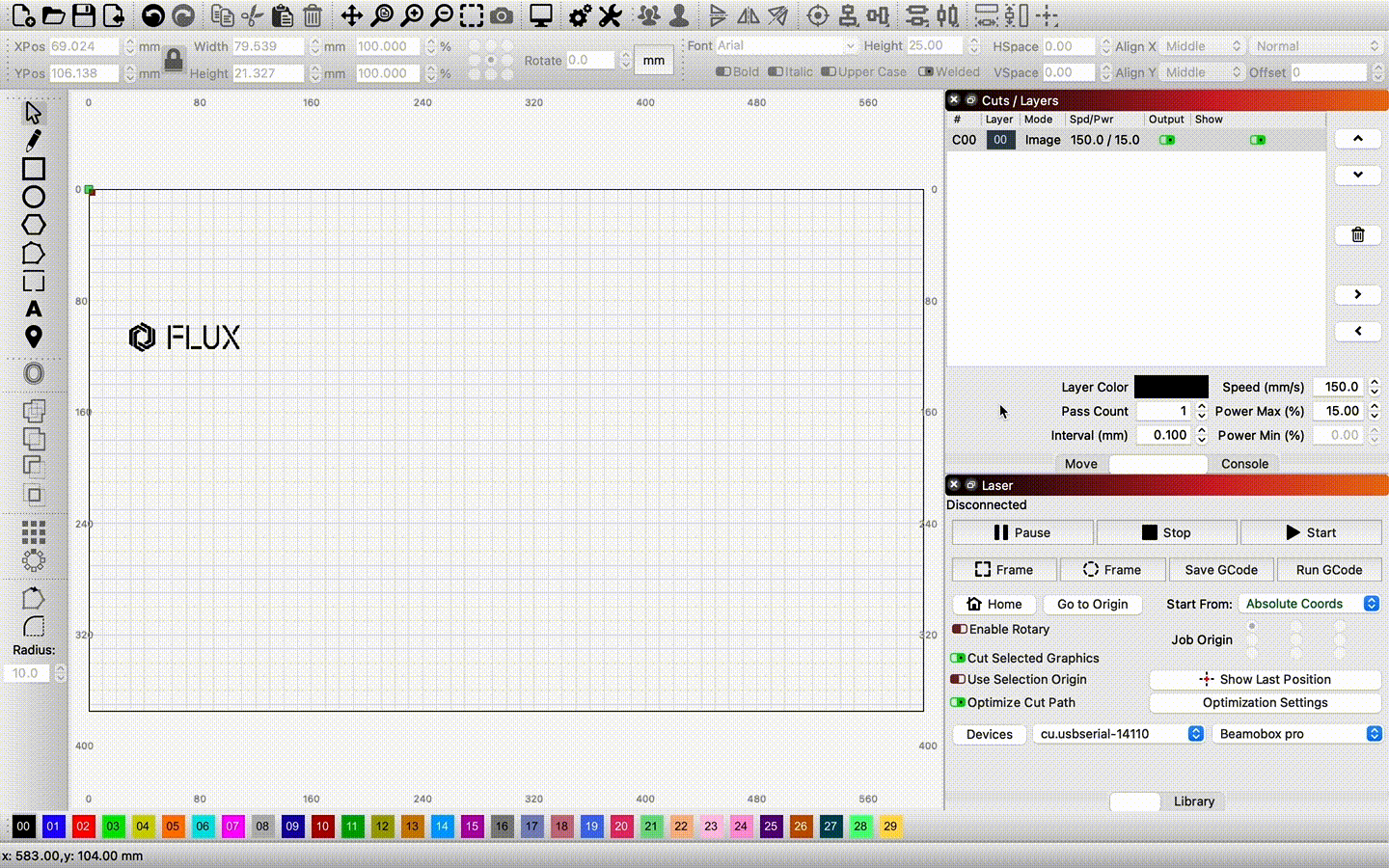

4. 매개변수 설정

패턴이나 레이어를 클릭하고 오른쪽 하단의 절단/레이어 탭에서 클릭하세요.

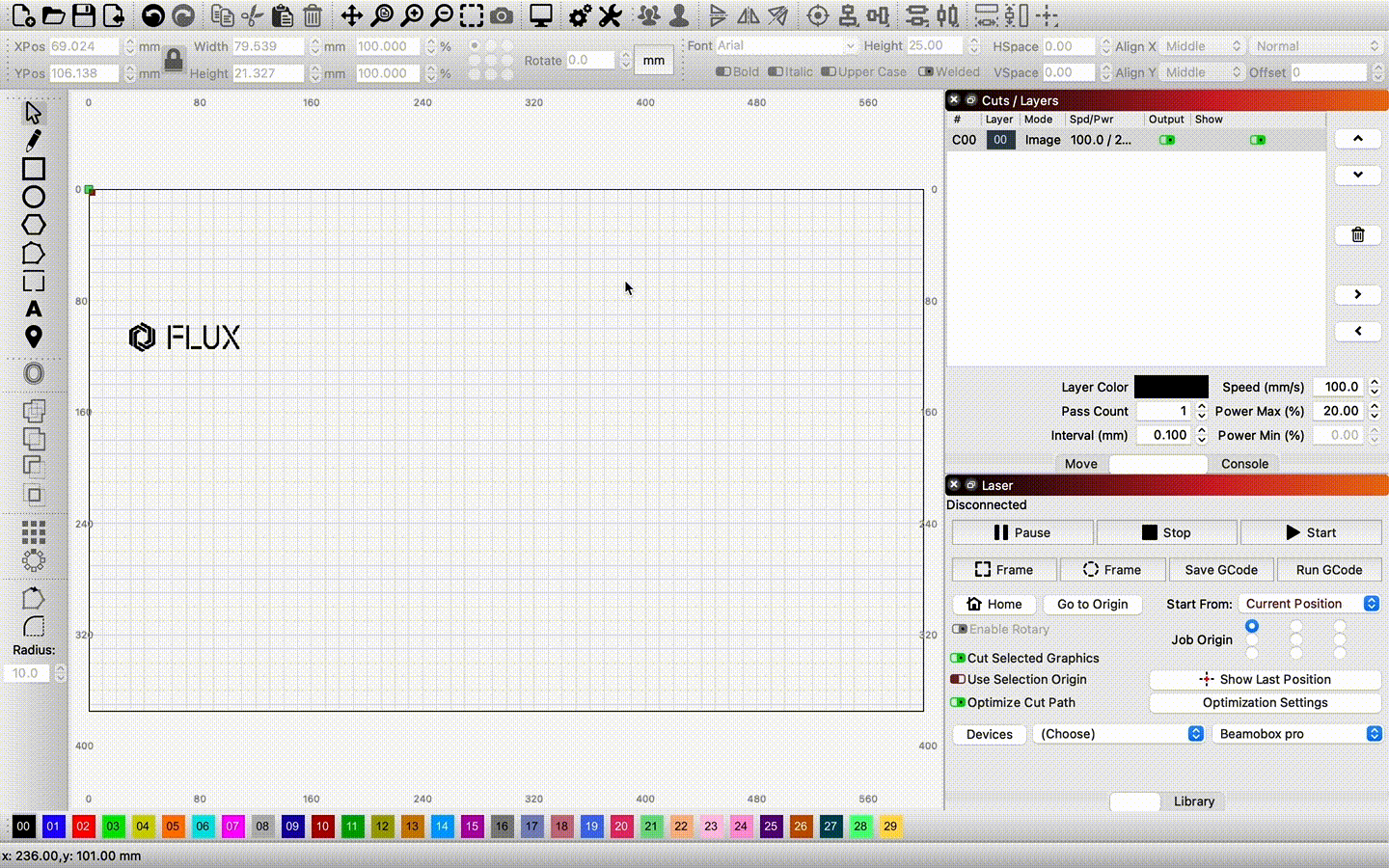

5. "오버스캐닝" 효과 활성화

- 레이어가 "채우기, 채우기 + 선, 이미지 또는 오프셋 채우기" 모드로 설정된 경우, "오버스캐닝" 기능을 사용하는 것이 좋습니다.

- 레이어를 더블 클릭하여 "절단 설정 편집기"에 접근합니다. 오버스캐닝 효과를 활성화하고 백분율을 입력하세요.

참고: 매개변수 설정은 각 속도와 재료에 따라 다릅니다. 이 문서 하단의 "재료 매개변수 권장 설정"을 참조하시기 바랍니다.

6. 시작 위치 설정

"시작 위치" 드롭다운 목록에서 "절대 좌표"를 선택합니다. 메뉴의 레이저 탭에서 클릭하세요.

참고: "절대 좌표"의 작동 방식은 펌웨어를 업데이트할 수 있습니다.와 매우 유사하므로 펌웨어를 업데이트할 수 있습니다. 사용 경험이 있는 사용자에게 강력히 권장됩니다.

절대 좌표

주 편집 창에 보이는 영역은 기기의 작업 영역을 나타냅니다. 이 영역에 배치한 모든 것은 기기의 해당 위치에서 절단됩니다.

7. 레이저 패널에서 "홈을(를) 클릭합니다.

모터를 해제한 후 레이저 헤드를 움직였다면, 작업을 시작하기 전에 "홈" 버튼을 눌러 위치를 재설정해야 합니다. 그렇지 않으면 충돌 위험이 있습니다.

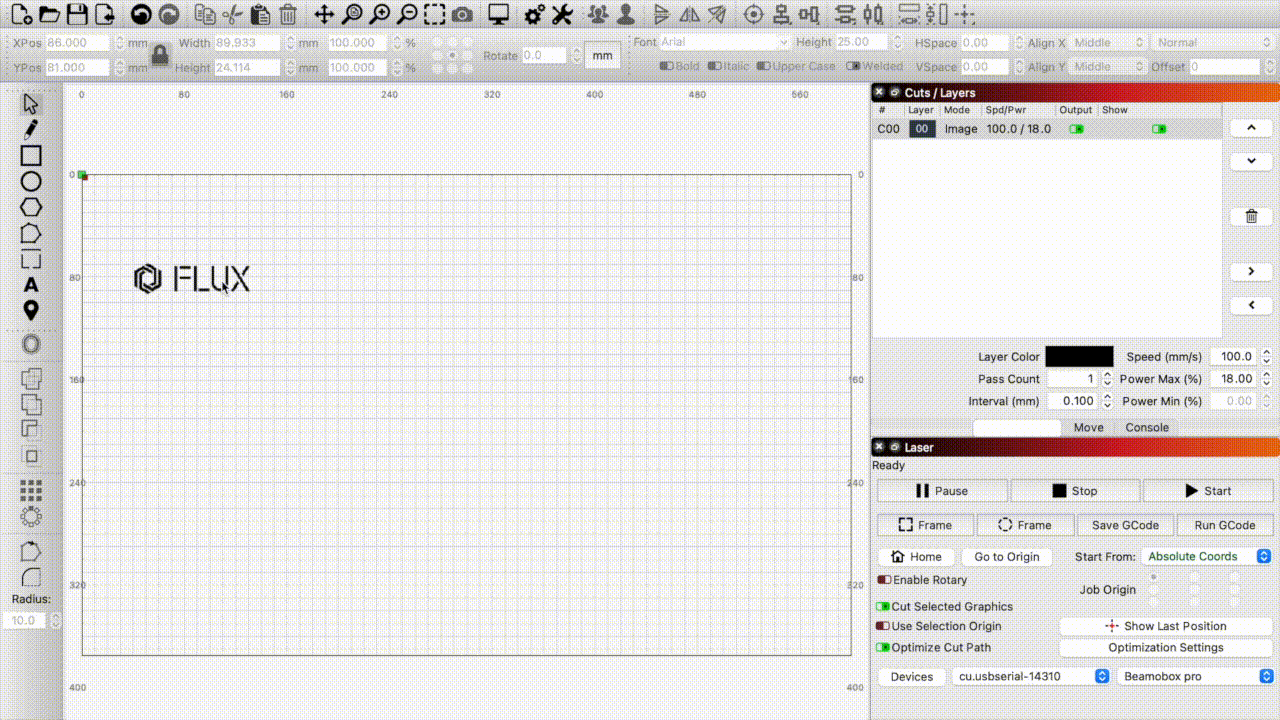

8. 미리보기할 이미지를 선택하고 "프레임" 을(를) 클릭하여 패턴이 예상 위치에 각인될지 확인합니다.

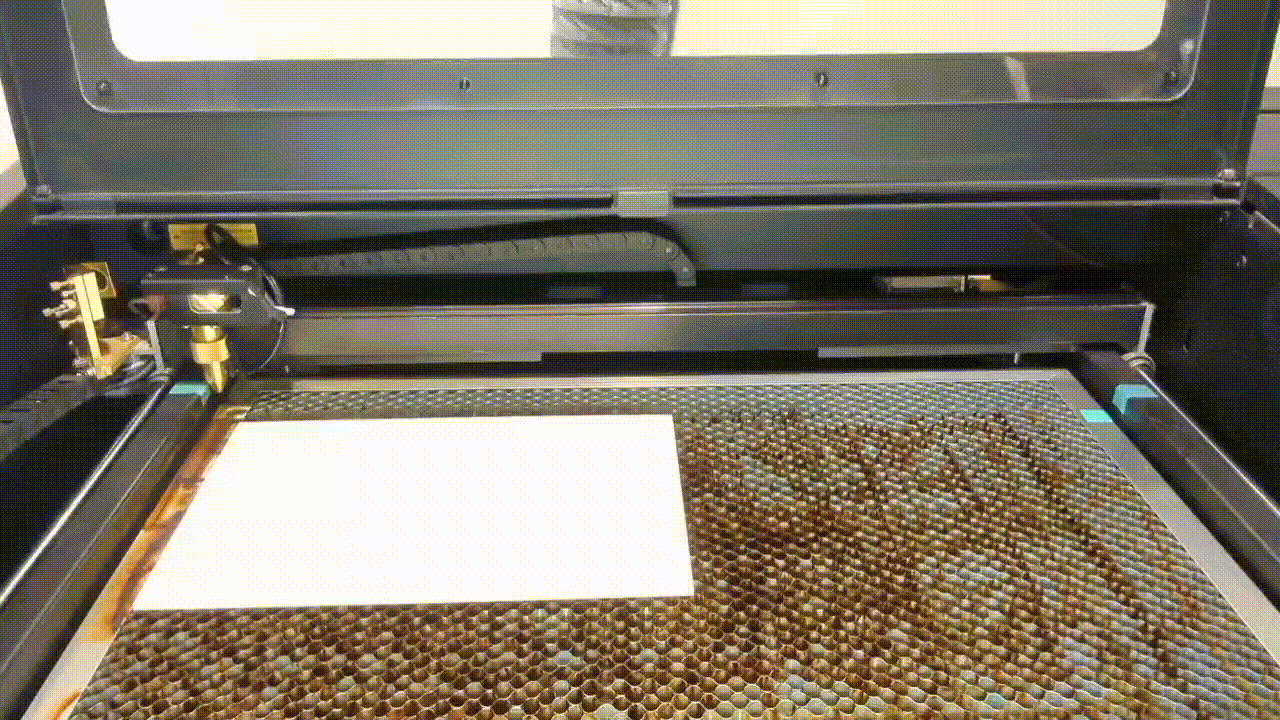

9. 도어를 닫습니다.

10. "홈"을(를) 클릭하고 작업을 전송합니다.

이미지를 선택하고 "시작" 메뉴의 레이저 탭을 클릭하여 작업을 전송합니다.

주의사항: 프로젝트 실행 중에 케이블을 분리하면 작업이 중단됩니다. 작업 진행 중에는 케이블이 안전하게 연결되어 있는지 확인하십시오.

11. 각인 결과

참고: 각인 결과가 흐리거나 불분명하거나 색상이 연하면 레이저 헤드의 초점이 정확히 맞춰졌는지 확인하십시오.

____________________________________________________________________________________

절대 좌표 외에도 LightBurn에서 패턴을 기기의 작업 영역 내에 배치하는 방법을 지정하는 다른 옵션들이 있습니다.

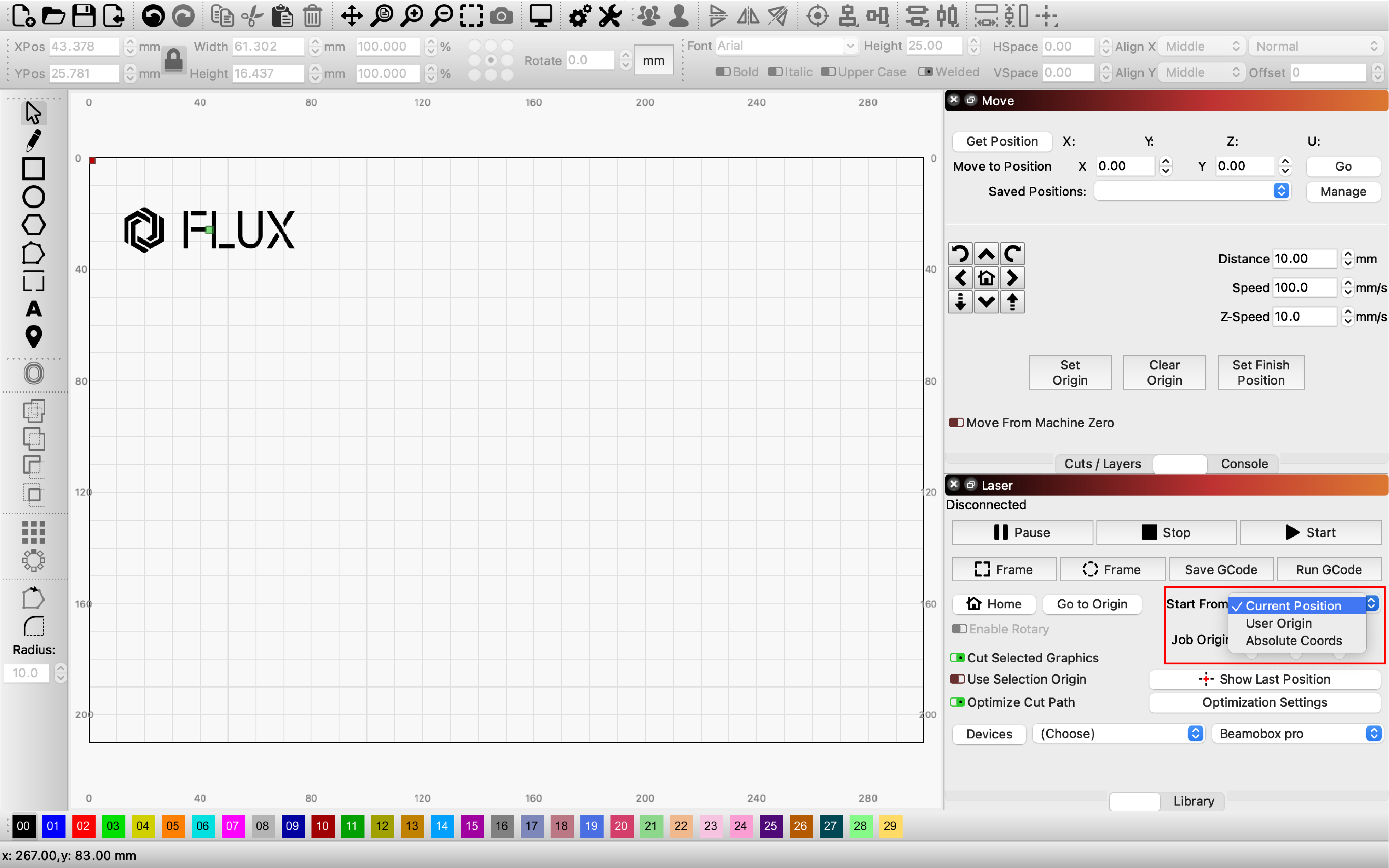

현재 위치

작업은 레이저 헤드의 현재 위치를 기준으로 절단/각인됩니다.

작업 원점

설정 "작업 원점" LightBurn에서 레이저에 대한 작업의 위치를 지정하는 방법을 알려줍니다.

(설정을 변경하면 메인 편집 창에 표시되는 녹색 "작업 원점" 표시기가 이동합니다.)

____________________________________________________________________________________

재료 매개변수에 대한 권장 설정

Beambox

Beambox Pro

_________________________________________________________________________________

로터리 각인

로터리 모듈에 따라 다음 문서를 참조하세요.

LightBurn Bridge Cable - Beambox (Pro) Rotary Module 1.0

LightBurn Bridge Cable - Beambox (Pro) Rotary Module 2.0
