#904 원점 복귀 실패

#904의 원인이 복잡하기 때문에, 이 문서를 읽는다고 해서 문제를 즉시 해결할 수 있는 것은 아닙니다. 그럼에도 불구하고, 아래 단계를 주의 깊게 따르면 리셀러나 FLUX 지원팀이 문제를 더 효과적으로 파악하는 데 도움이 되는 중요한 정보를 수집할 수 있습니다. 이는 결과적으로 전체 문제 해결 시간을 단축시킬 수 있습니다.

로터리 모드 비활성화:

사용자가 로터리 모드를 비활성화하지 않아 원점 복귀 오류가 발생한 사례도 있었습니다.

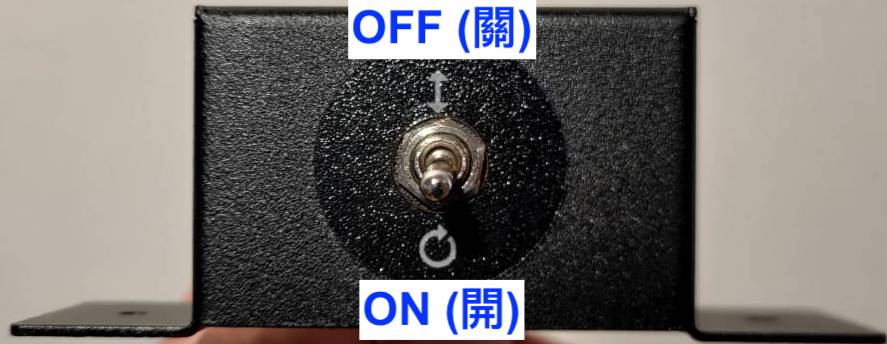

로터리 부가 장치를 사용하고 있었다면, 스위치를 ( ↕ ) 위치로 변경하여 끄십시오.

Step 0 - 단계를 진행하면서 체크리스트를 사용하십시오:

이 체크리스트는 이 문서에서 수행한 모든 작업을 기록하는 데 사용됩니다.
체크리스트를 작성한 후에는 인쇄하여 PDF로 저장한 다음 필요한 경우 리셀러 또는 FLUX 지원 팀에 보내주십시오. 이는 문제를 해결하고 범위를 좁히는 데 유용한 정보가 될 것입니다.
링크를 참조하십시오: 6-7 #904 원점 복귀 실패 Checklist (Beambox Series)

Step 1 - 레이저 헤드가 물리적으로 끼어 있는지 확인하십시오:

• 기기의 전원을 끄고 전원 코드를 뽑으십시오.
• 레이저 헤드를 수동으로 네 모서리 방향으로 이동하십시오.
  (*동영상에서 동작을 시연하기 위해 HEXA가 사용되었습니다.)

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

1.1단계 - 레일 윤활:

• 아래 링크의 지침을 참조하여 레일에 윤활유를 바르십시오.
  [5-6 윤활 처리]
• 윤활 처리 후 레이저 헤드를 다시 움직여 보고 1단계와 같이 움직일 수 있는지 확인하십시오.
  (*동영상에서 동작을 시연하기 위해 HEXA가 사용되었습니다.)

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

2단계 - 펌웨어 문제 가능성 배제:

때로는 펌웨어가 잘못 설치되어 원점 복귀 문제가 발생할 수 있습니다.
시스템을 재설정하는 것은 원점 복귀 문제를 해결하는 간단하고 빠른 방법입니다.

• 먼저, 메인보드 설정을 초기화해 보십시오.
  (기기 > 하드웨어 설정 > 메인보드 설정 재설정)



• 다음으로 공장 초기화를 시도해 보십시오. (기기 > 공장 초기화)


• 마지막으로 최신 펌웨어로 업데이트하고 다시 원점 복귀를 시도하십시오.
  (기기 > 최신 펌웨어로 업데이트) 또는 Beam Studio를 사용하여 업데이트할 수 있습니다. (링크)


결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 3 - 원점 복귀 시 기기의 동작 확인:

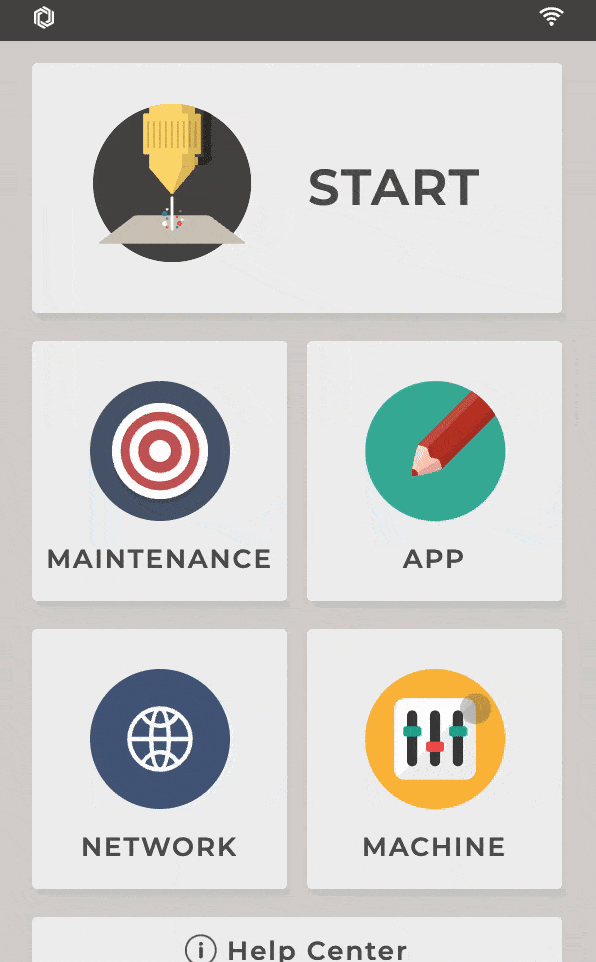

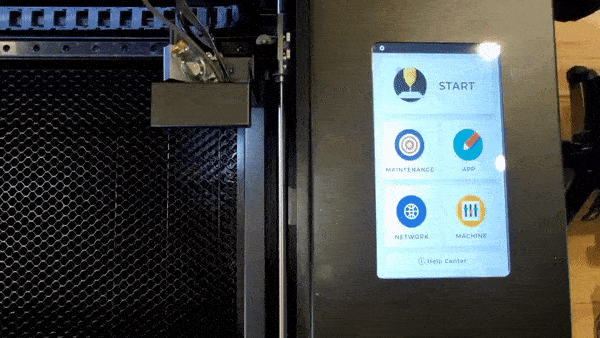

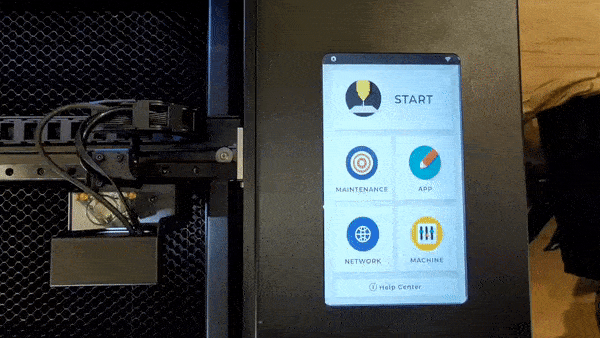

기기의 전원을 켜고 "유지 보수"를 눌러 원점 복귀를 시작하고 어떤 동작이 기기와 유사한지 확인한 후 그에 따라 조치를 취하십시오.

4단계 - SD 카드 재설치로 이동하세요:

때로는 SD 카드의 운영 체제가 손상된 경우, 리셋 및 펌웨어 업데이트로 원점 복귀 문제가 해결되지 않습니다. SD 카드를 다시 플래싱하여 완전히 다시 작성해야 합니다.

• 아래 링크의 지침을 참조하여 SD 카드를 다시 플래싱하십시오.
  [7-5 Beambox - SD 카드 다시 플래싱]

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 5 - DriverIC 교체:

DriverIC는 메인보드/마더보드의 구성 요소이며 레이저 헤드를 다양한 방향으로 이동시키기 위해 모터를 구동하는 데 사용됩니다. 이 단계에서는 원점 복귀 문제가 DriverIC로 인해 발생하는지 테스트해야 합니다.

1. 기기의 전원을 끕니다.
2. 측면 커버를 열어 메인보드를 찾습니다. 커버 여는 방법이 언급된 article 를 참조하십시오.
3. X축의 DriverIC를 분리합니다. 다이어그램.
   을 참조하십시오. (원래 어떤 IC가 어떤 축에 해당하는지 반드시 기억하십시오)
4. Y축의 DriverIC를 분리합니다. 다이어그램.
5. 두 DriverIC를 교체하고 다이어그램과 같은 방향인지 확인하십시오.
6. 기기의 전원을 켜고 다시 원점 복귀를 시도합니다.

시연:

(이 비디오는 X축과 Y축의 IC를 교체하는 것을 보여줍니다.)

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 6 - 리미트 스위치 확인:

리미트 스위치는 레이저 헤드가 끝에 도달했을 때 정지시키는 데 사용됩니다.
리미트 스위치가 고장 나면 레이저 헤드가 정지하지 않거나 너무 일찍 정지하여 원점 복귀 문제가 발생할 수 있습니다.

• 드라이버가 접근할 때 리미트 스위치 아이콘이 올바르게 반응하는지 확인하려면 아래 동영상을 참조하세요.
  • 금속 접근 = 빨간색 LED 꺼짐 = 아이콘 닫힘
  • 금속 떠남 = 빨간색 LED 켜짐 = 아이콘 열림


결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 7 - X축의 수평 상태 확인:

• X축의 수평 상태를 테스트하고 조정하는 방법은 아래 링크를 참조하세요.
  비디오 끝부분을 참조하여 풀리/휠이 느슨하지 않은지 확인하십시오.
  [5-29 X축 수평 조정]

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

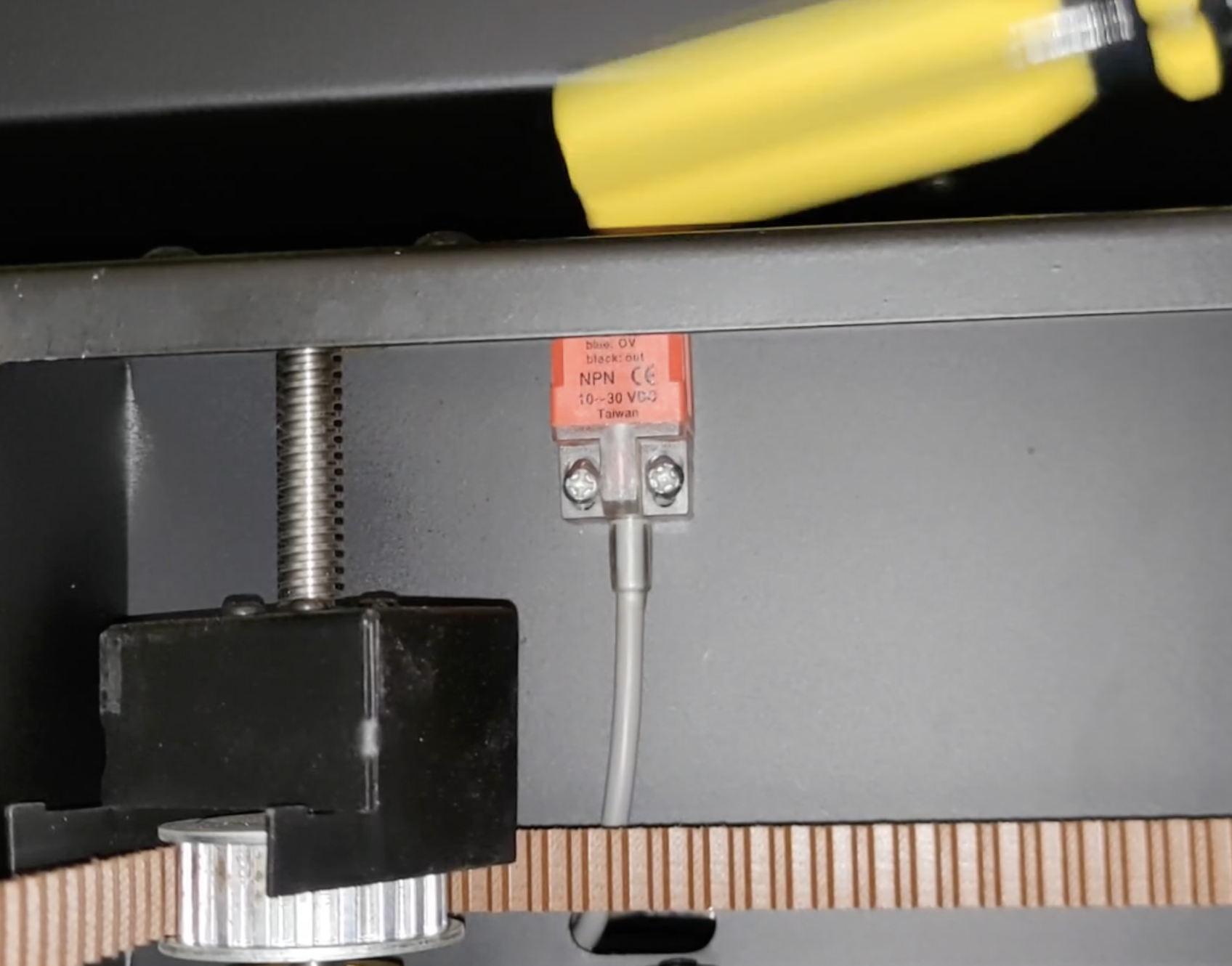

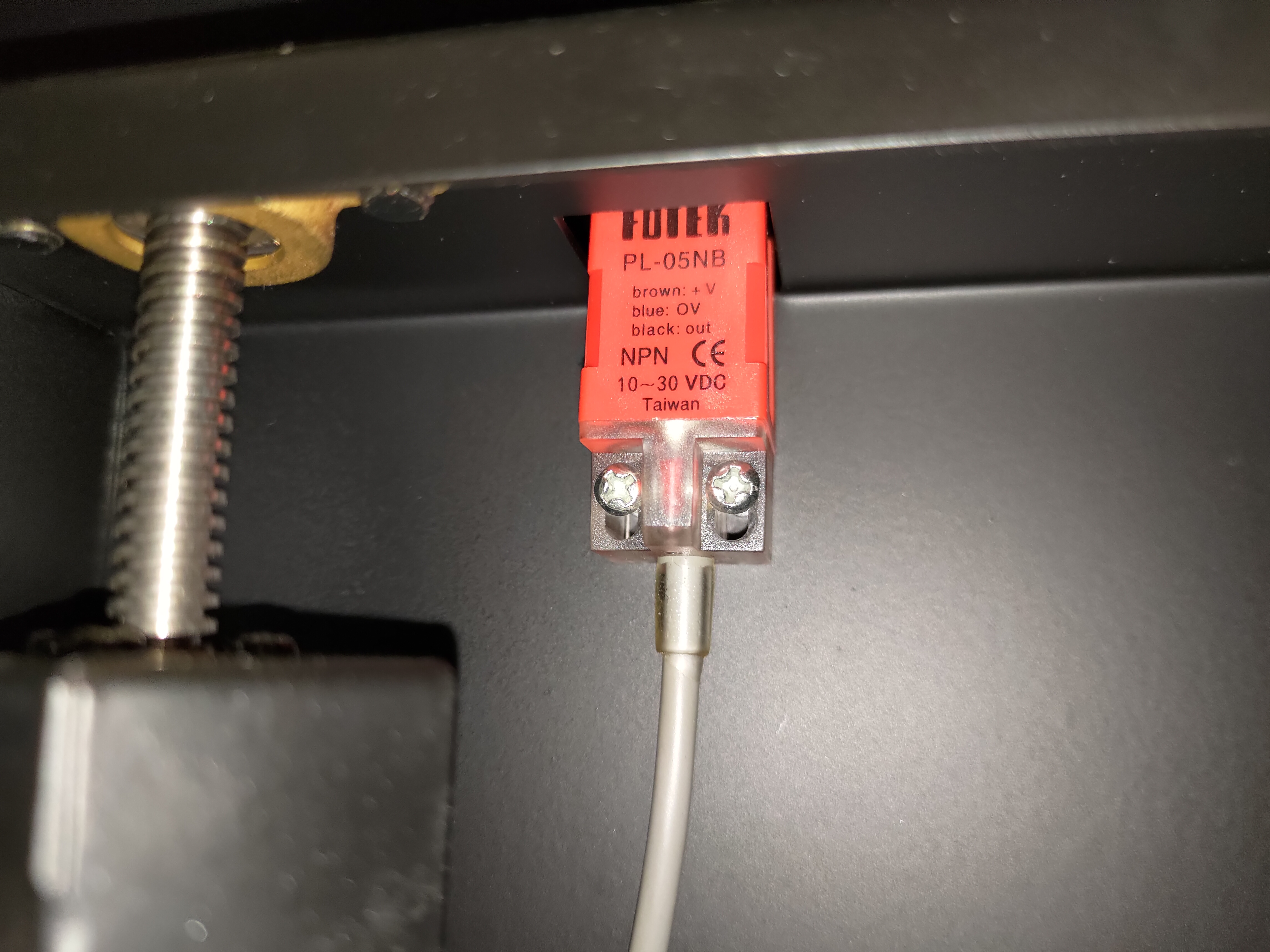

Step 8 - Y축 리미트 스위치 조정:

리미트 스위치의 감지 영역이 너무 높거나 낮은 위치로 인해 충분하지 않을 수 있습니다.

• 먼저 스위치의 원래 위치를 기록하기 위해 사진을 찍으십시오.



• 이 두 개의 나사를 약간 풀고 위로 밀어 올린 다음 원점 복귀를 시도하십시오.



• 위로 밀어도 도움이 되지 않으면 아래로 밀어 내린 다음 다시 원점 복귀를 시도하십시오.



• 아래로 밀어도 도움이 되지 않으면 중앙으로 이동한 다음 다시 원점 복귀를 시도하십시오.


결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

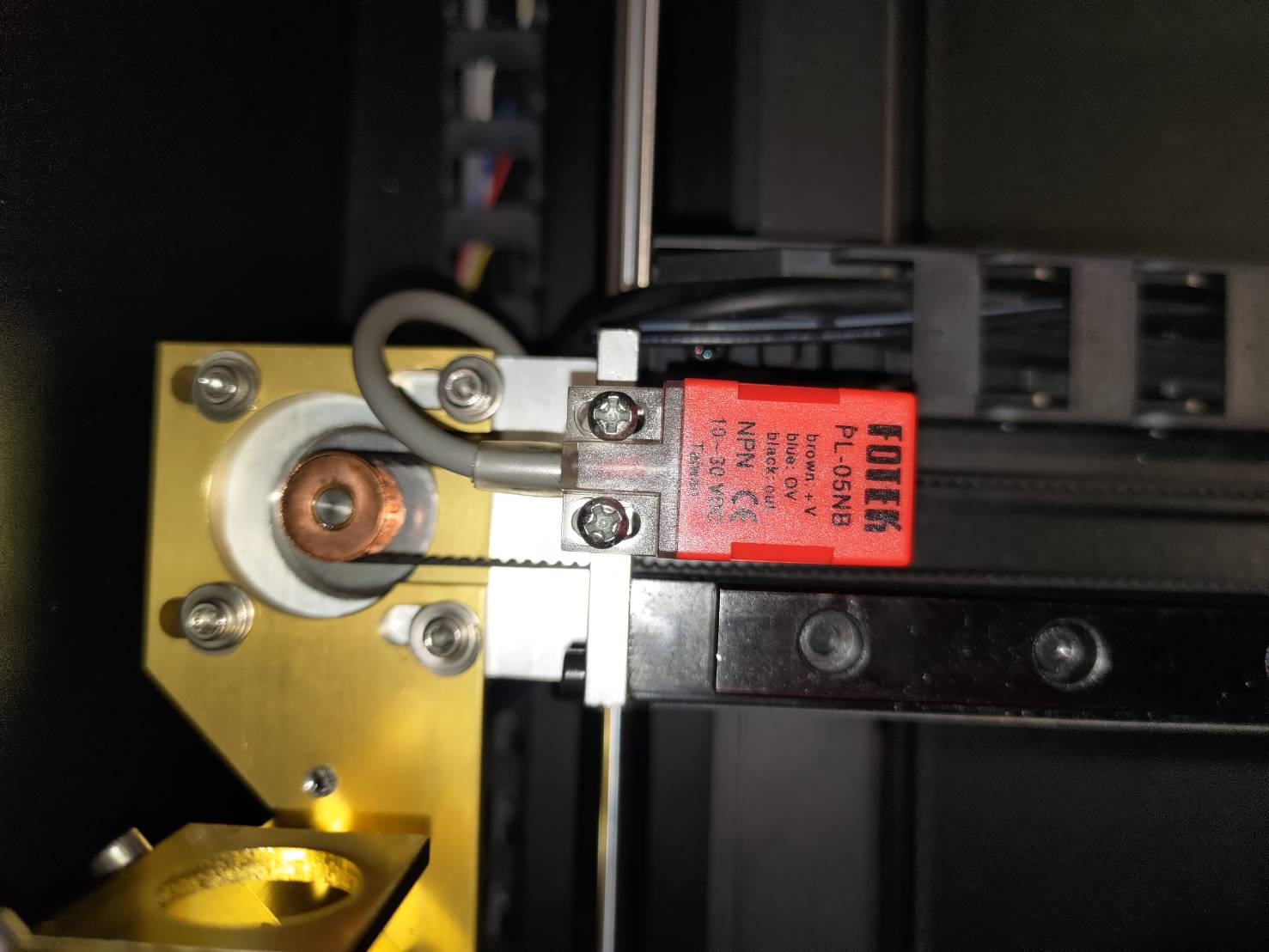

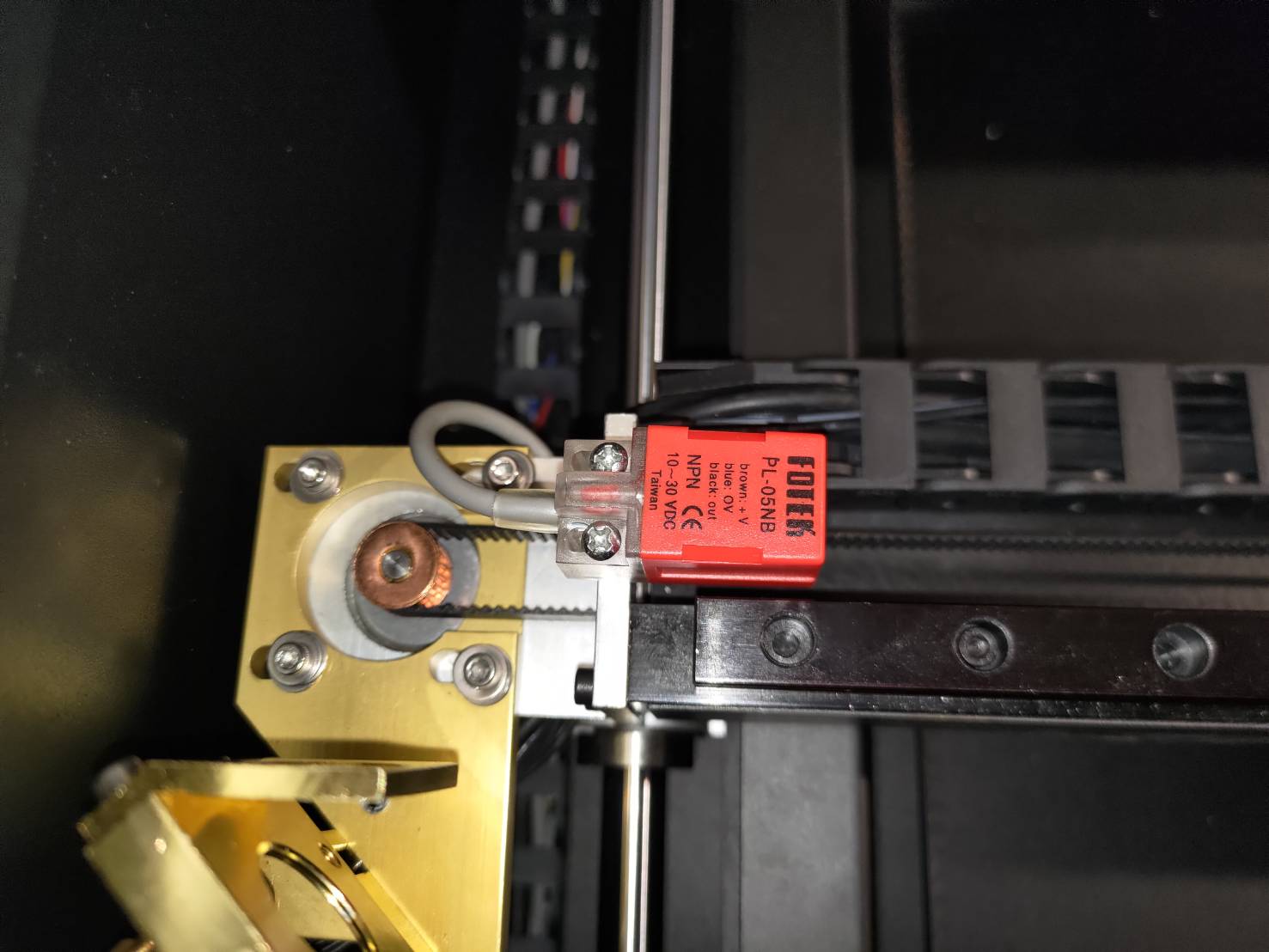

Step 8.1 - X축 리미트 스위치 조정:

• 잘못된 위치로 인해 리미트 스위치의 감지 영역이 충분하지 않을 수 있습니다.
  먼저 스위치의 원래 위치를 기록하기 위해 사진을 찍으십시오.


• 이 두 개의 나사를 약간 풀고 오른쪽으로 밀어낸 다음 원점 복귀를 시도하십시오.



• 오른쪽으로 밀어도 도움이 되지 않으면 왼쪽으로 밀어낸 다음 다시 원점 복귀를 시도하십시오.



• 오른쪽으로 밀어도 도움이 되지 않으면 중앙으로 이동한 다음 다시 원점 복귀를 시도하십시오.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

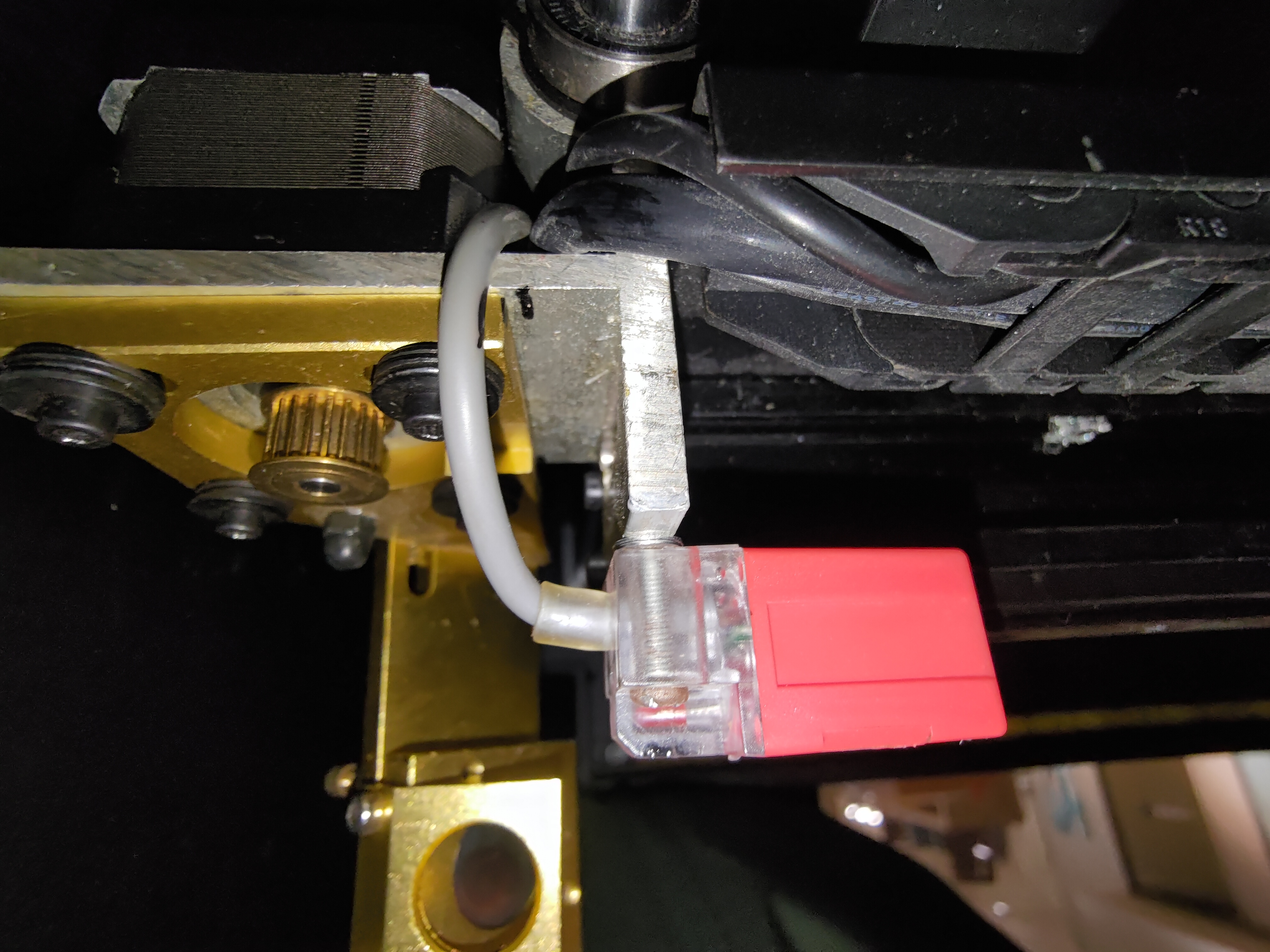

Step 8.2 - X축 리미트 스위치 아래에 스페이서/와셔 추가:

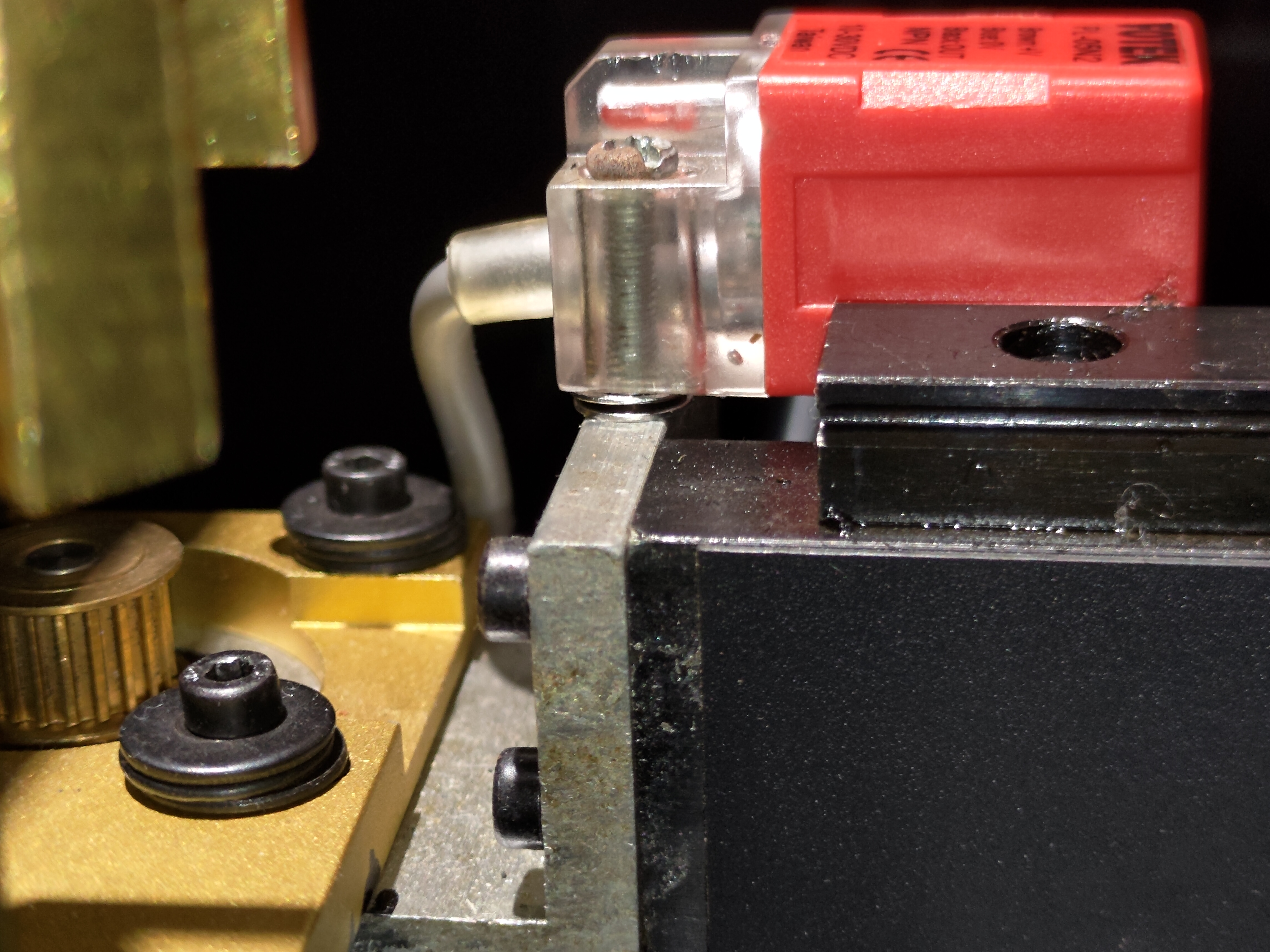

위치가 너무 낮아 리미트 스위치의 감지 영역이 충분하지 않을 수 있습니다.

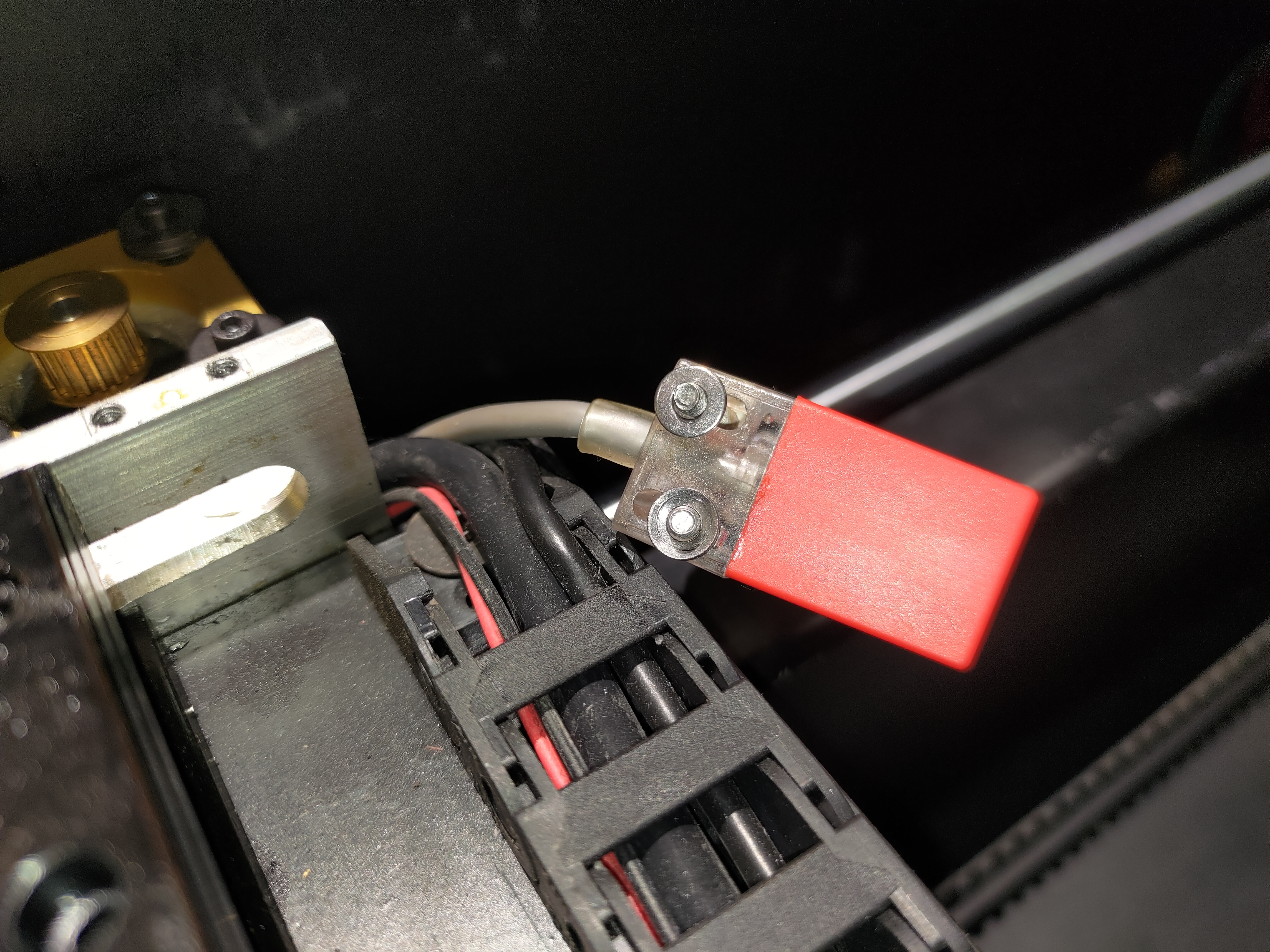

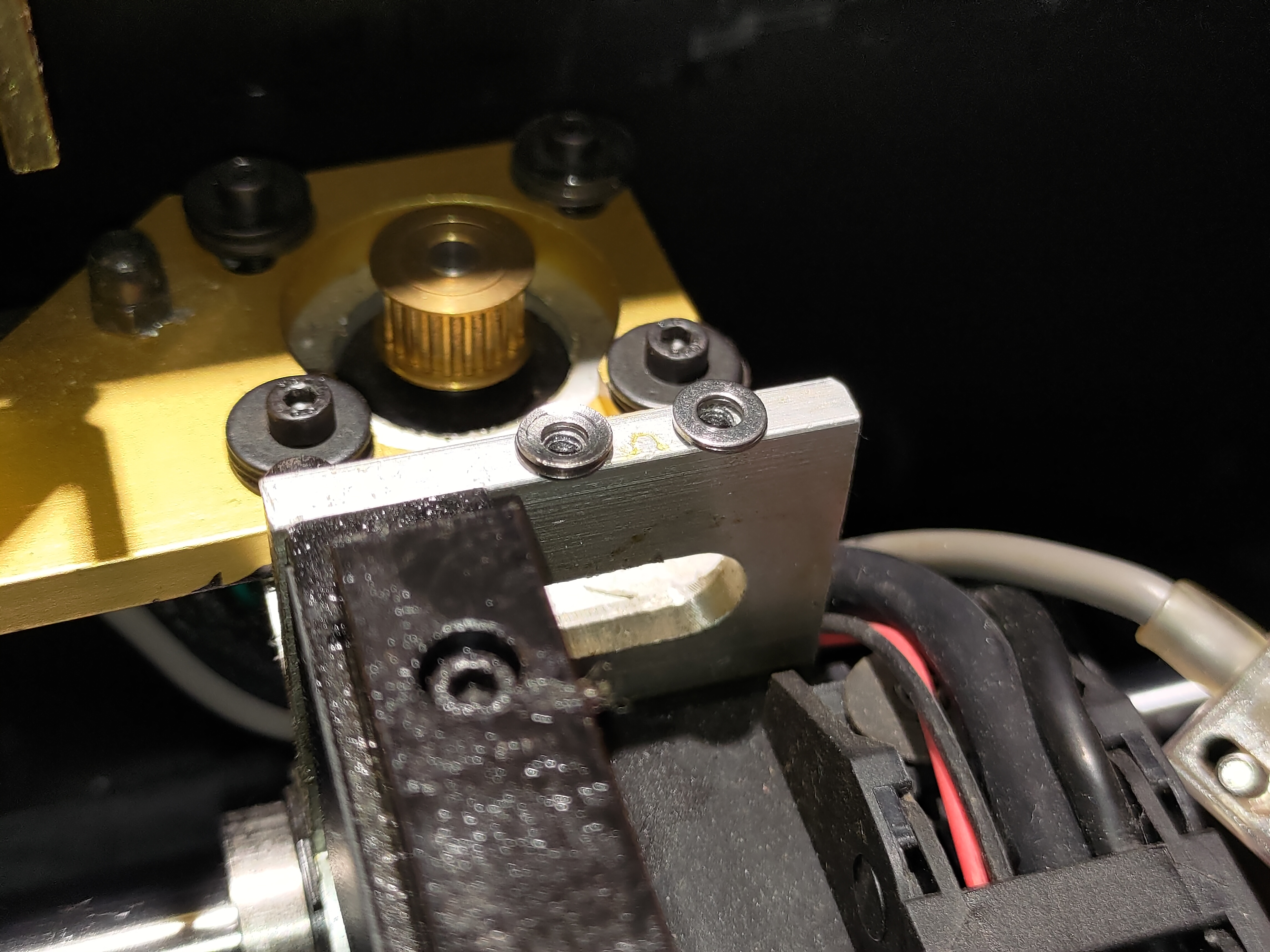

• 스위치를 제거하고 각 나사에 하나 또는 두 개의 스페이서/와셔를 추가하여 스위치를 올리십시오.

• 다시 원점 복귀를 시도하여 작동하는지 확인하십시오.

결과를 확인하고 다음에 취해야 할 조치를 결정하십시오:

Step 9 - 현지 대리점 또는 FLUX 고객 지원에 문의하세요:

• 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 고객 지원 센터에 문제를 올바르게 보고하십시오. [고객 서비스 문의]
• 다음 사항을 완료했는지 확인하십시오: 체크리스트 PDF 파일로 저장하여 조치 내용을 공유할 수 있습니다.

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 고객 지원 센터와 공유해야 합니다.
