#900 쿨러 꺼짐 / 냉각 시스템 고장

설명:

시스템에서 유량 속도가 낮은 것이 감지되면 이 오류가 표시되고 작업이 일시 중지됩니다.
속도가 느리면 레이저 튜브가 더 높은 온도에서 작동하게 되어 튜브의 수명이 단축됩니다.

아래 지침에 따라 문제를 해결하십시오.

---

가능한 원인

시스템 오류 (펌웨어 재업데이트, 공장 초기화 또는 SD 카드 재설치) 워터 펌프의 수위가 충분하지 않습니다. 물 호스가 구부러져 유량 속도가 낮아집니다. 워터 펌프가 작동을 멈추고 물을 펌핑하지 못합니다. 워터 펌프의 물탱크에서 누수가 발생합니다. 메인보드/MB/마더보드가 오작동하여 신호를 캡처하지 못합니다. 유량 센서가 유량 속도 신호를 보내지 못합니다. 레이저 튜브가 파손되어 물이 새어 나왔습니다. 12V 전원 공급 장치(12V PSU)가 오작동합니다. (가능성 낮음)

---

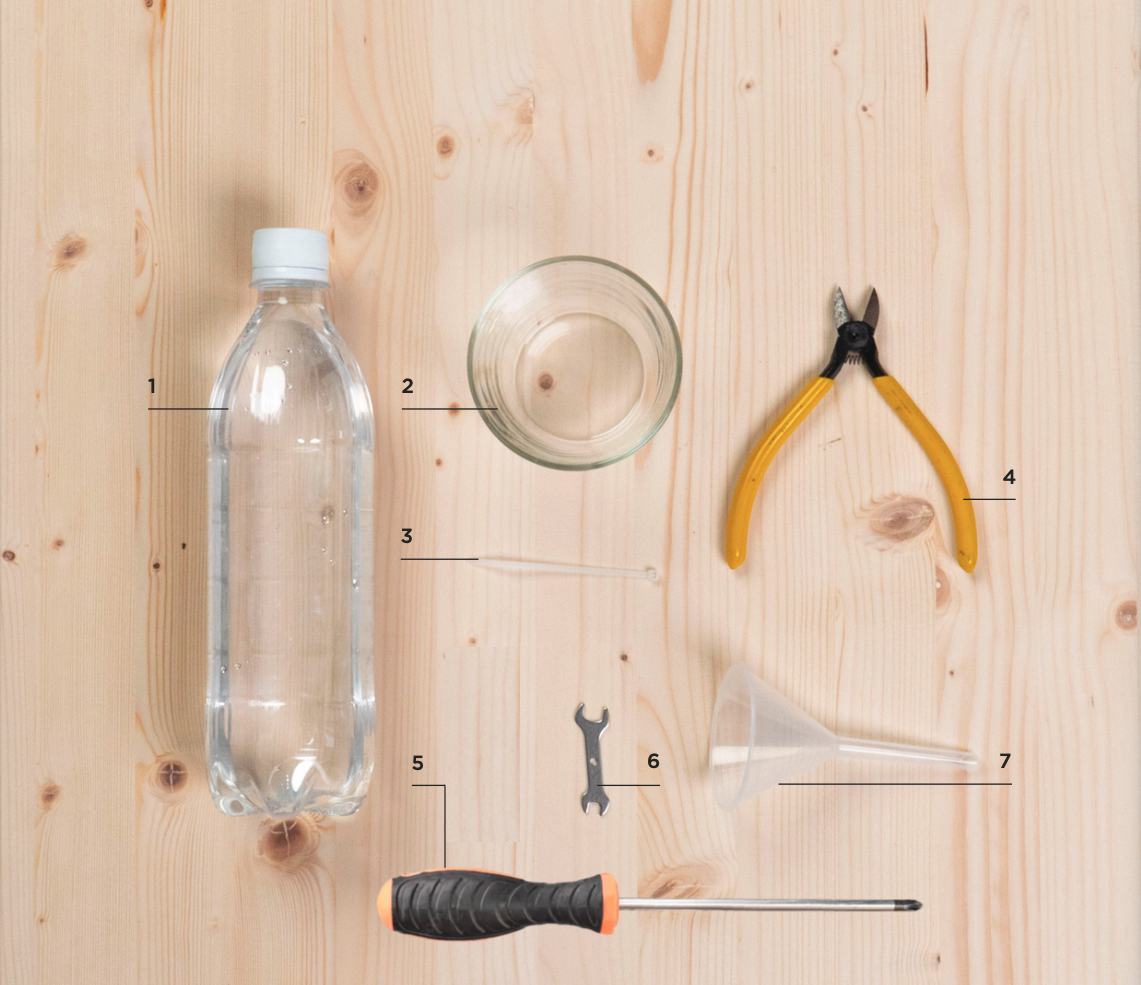

준비물:

자체 준비:
1｜증류수
2｜물통
3｜케이블 타이
4｜니퍼

액세서리 박스에 포함：
5｜십자 드라이버
6｜양구  렌치
7｜깔때기



---



1단계 - 물이 80% 가득 찼는지 확인하세요:

기계에 물이 충분하지 않으면 유량 속도가 낮아질 수 있습니다.

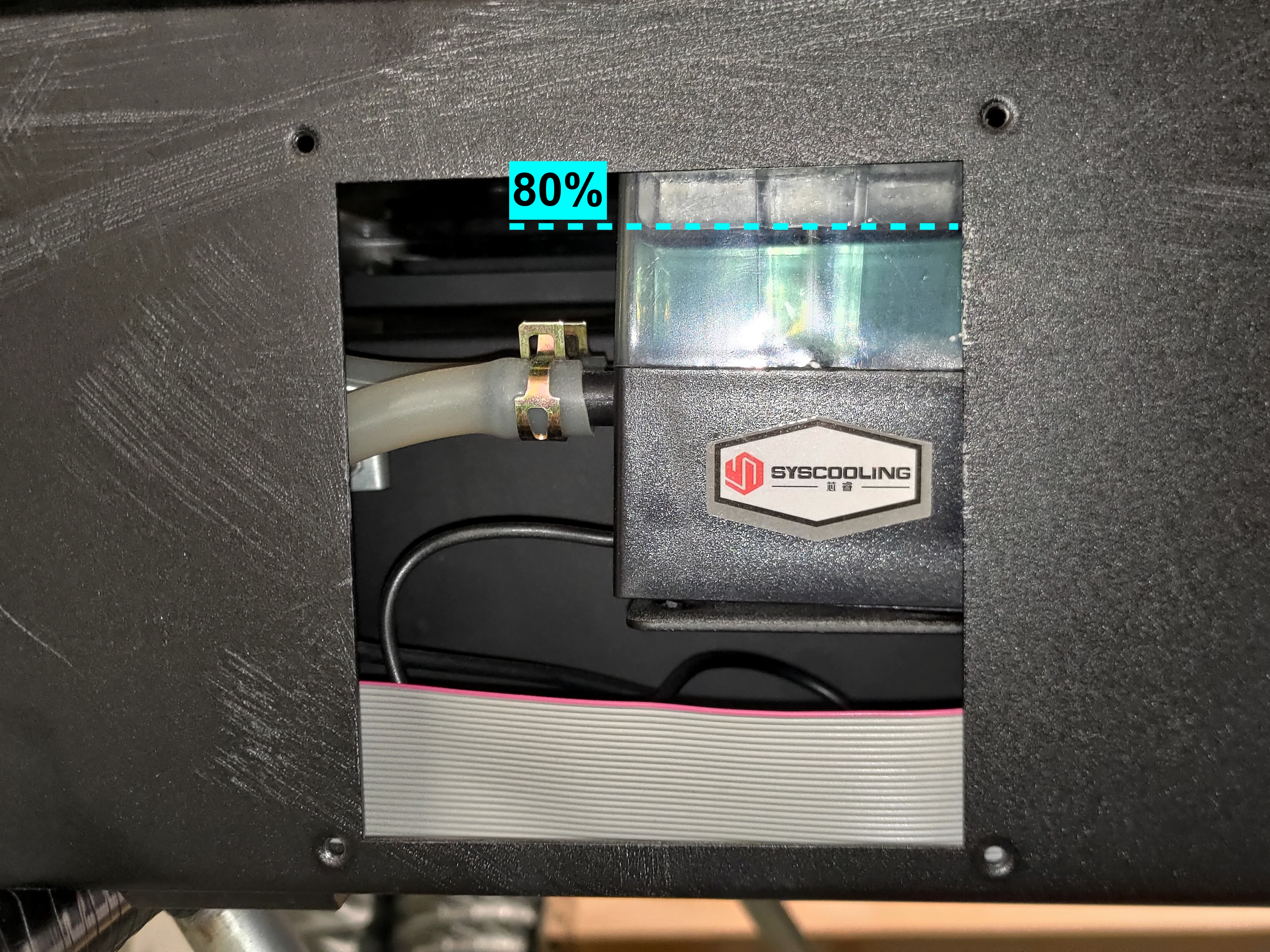

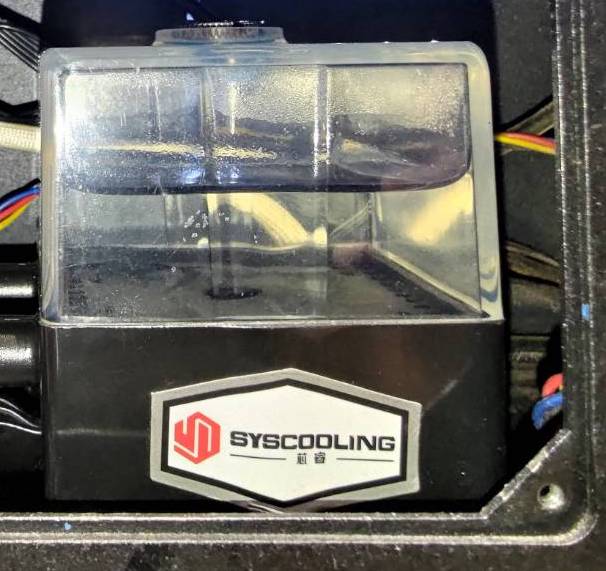

• 십자 드라이버로 워터 펌프 커버를 열고 물이 있는지 확인하십시오. 80% 가득 참.

• 펌프에 누수가 있는지 확인하십시오.



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

예, 80% 가득 참(누수 없음) >> 로 이동 Step 2 - 물이 깨끗한지 확인.

아니요, 80% 가득 차지 않음(누수 없음) >> 로 이동 Step 1.1 - 물 채우기.

워터 펌프 누수 >> 하드웨어 문제: 워터 펌프가 고장 났습니다. >> 동영상을 녹화하고 로 이동하십시오. Step 9 - 현지 대리점 또는 FLUX 지원팀에 보고합니다.

---



Step 1.1 - 물 채우기:

• 아래 링크의 동영상을 참조하여 펌프에 물을 더 추가하십시오.
  [5-5 수냉식 쿨러 유지 보수]


• 물을 채운 후 임의의 작업을 실행하여 문제가 해결되었는지 확인하십시오.



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

예, 문제가 해결되었습니다.

아니요, 문제가 해결되지 않았습니다 >> 로 이동 Step 2 - 물이 깨끗한지 확인.

---



Step 2 - 물이 깨끗한지 확인:

물이 더러우면 물의 흐름에 영향을 미칩니다. 시스템 내에 깨끗한 물이 있는지 확인하십시오.

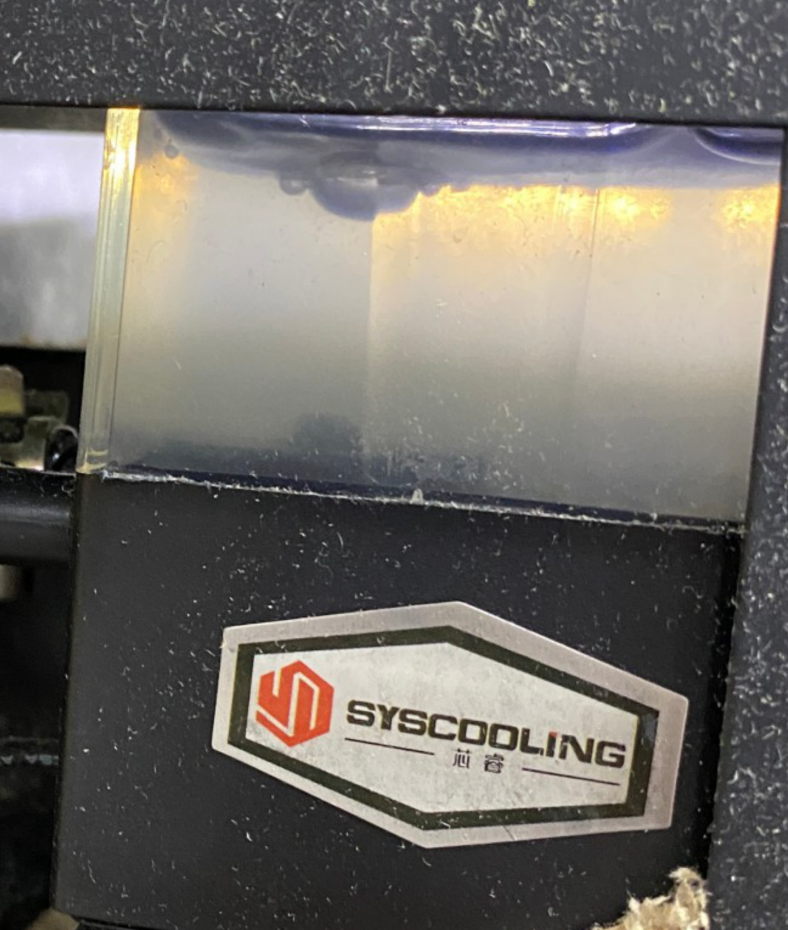

더러운 예:

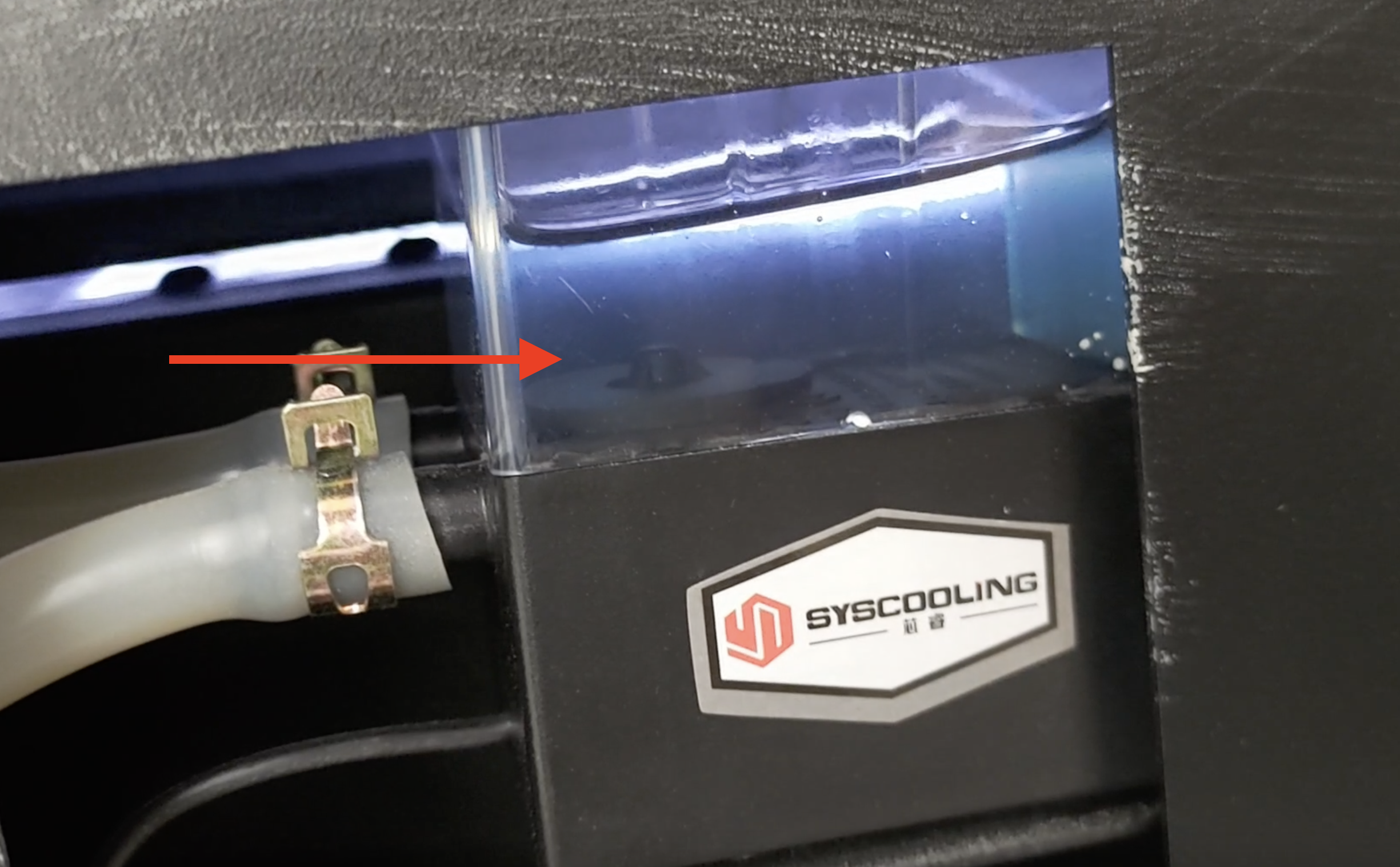

깨끗한 예:



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

예, 깨끗합니다 >> 다음으로 이동 Step 3 - 유량 속도 테스트.

아니요, 깨끗하지 않습니다 >> 다음으로 이동 Step 2.1 - 물 교체.

---



Step 2.1 - 물 교체:

• 아래 링크의 동영상을 참조하여 물을 교체하십시오.
  [5-5 수냉식 쿨러 유지 보수]

• 물을 교체한 후, 임의의 작업을 실행하여 문제가 해결되었는지 확인하십시오.



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

예, 문제가 해결되었습니다.

아니요, 문제가 해결되지 않았습니다 >> 로 이동 Step 3 - 유량 속도 테스트.

---

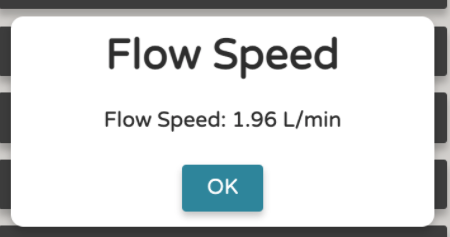

Step 3 - 유량 속도 테스트:

유량 속도 테스트를 실시하여 값이 정상인지 확인하세요.
(기기 패널 > 기기 > 하드웨어 설정 > 유량 속도 테스트)



결과를 확인하고 취해야 할 조치를 결정하십시오:

1.0L/min 이상 = 양호한 값: 작업 중에 #900 오류가 계속 발생합니다 >> 다음으로 이동 Step 8 - SD 카드 다시 쓰기 작업 중에 #900 오류가 발생하지 않습니다 >> 문제 해결됨.

0L/min ~ 0.99L/min = 불량한 값: 첫 번째 테스트인 경우 >> 다음으로 이동 Step 4 - 물 호스 점검 이미 4단계에서 물 호스를 점검했다면 >> 다음으로 이동하세요 5단계 - 워터 펌프를 작동시킬 수 있는지 확인하세요. 6단계에서 이미 워터 펌프 작동을 시도했다면 >> 다음으로 이동하세요 7단계 - 유량 센서의 케이블을 다시 연결하세요

---



4단계 - 물 호스 점검:

잘못된 값이 있다면 0L/min보다 크고 1.0L/min보다 작음, 이는 전체 시스템이 정상적으로 작동하지만 유량이 너무 낮음을 나타내며, 이는 물 호스가 구부러지거나 꼬여 있기 때문일 수 있습니다.

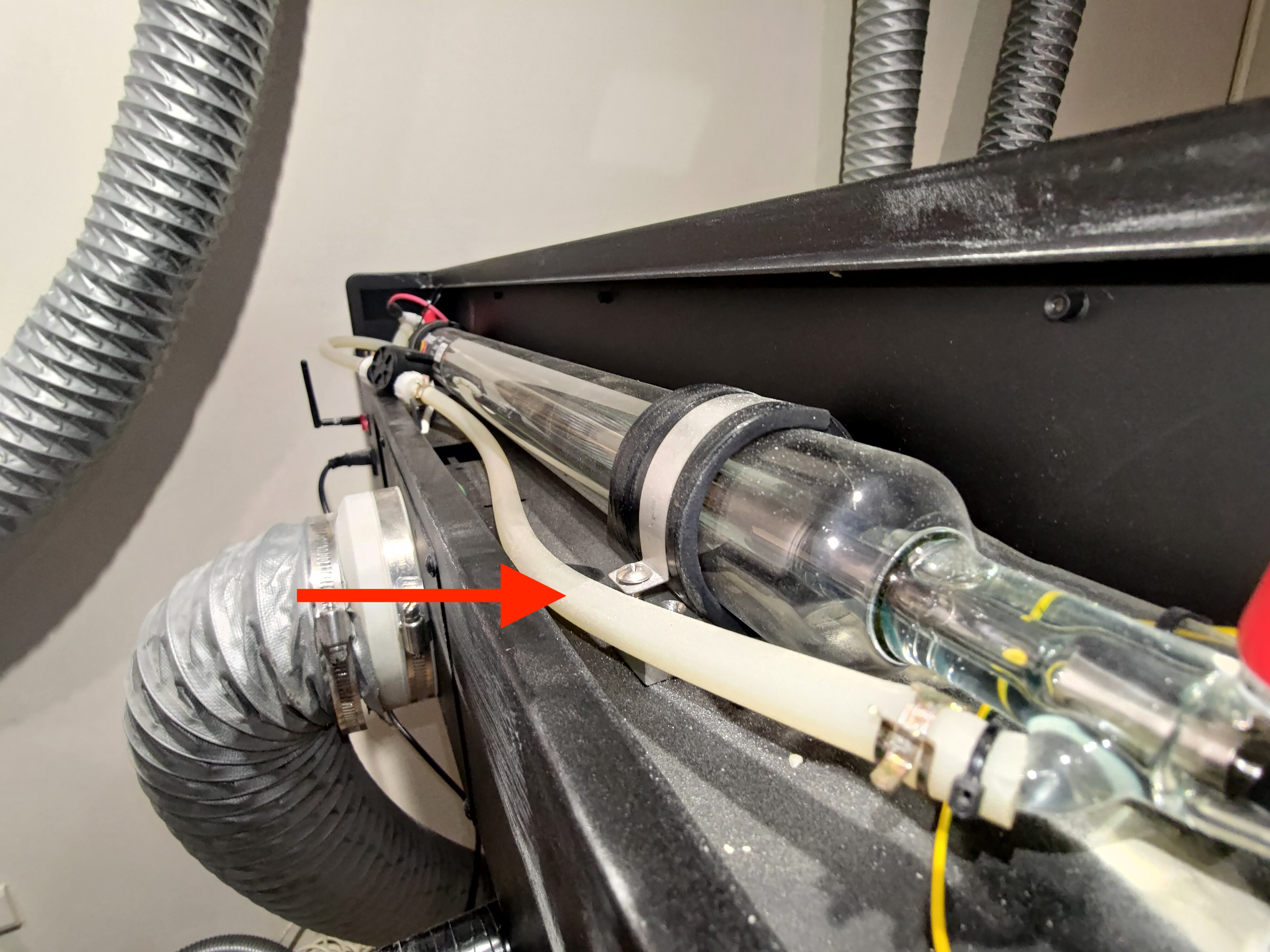

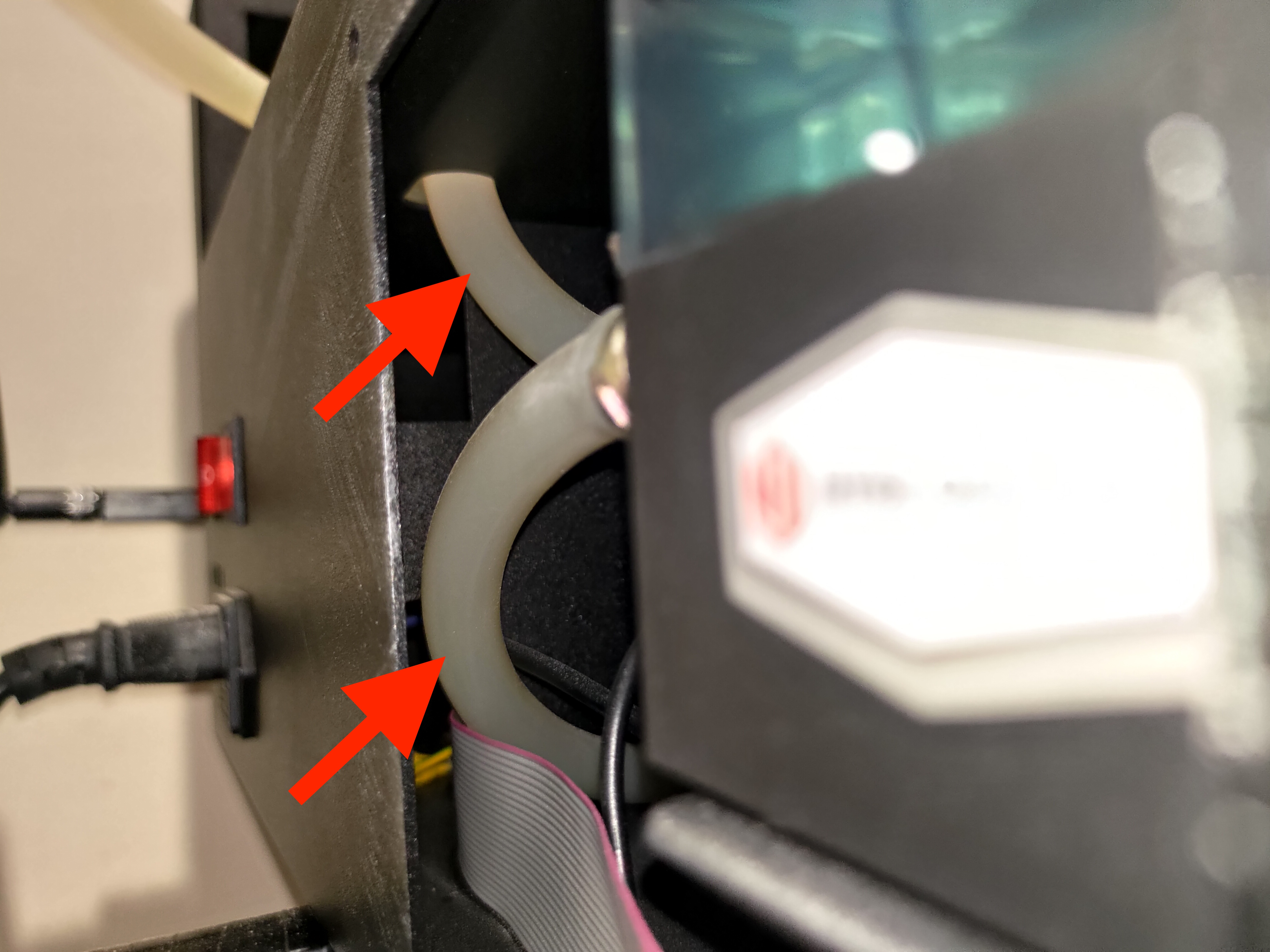

• 구부러진 호스: (잘못된 예)




물 호스를 확인할 수 있는 세 군데가 있습니다.
(호스가 구부러져 있거나 꼬여 있는 경우 위치를 조정하십시오.)

• 위치 #1 - 워터 펌프:

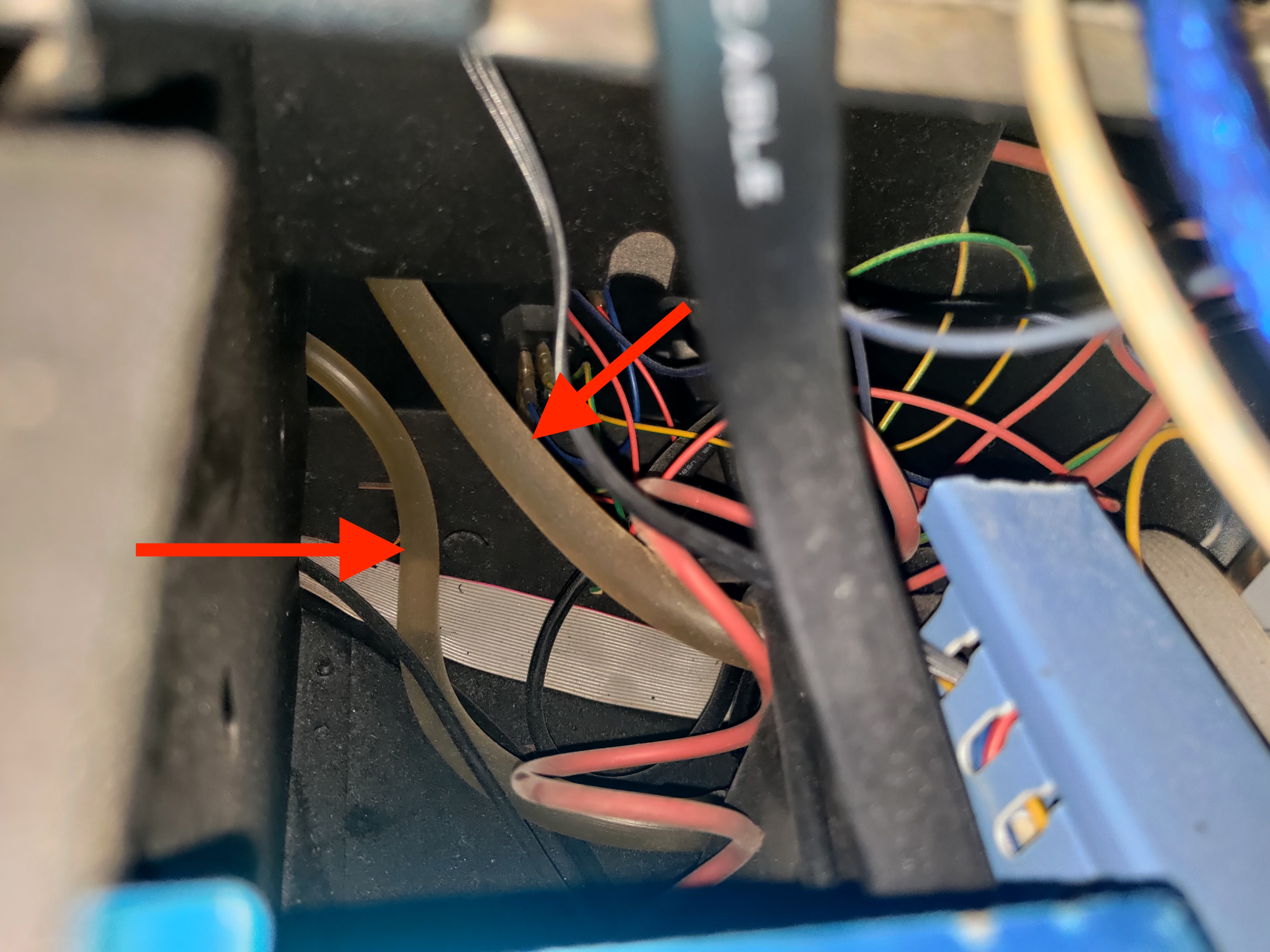

• 위치 #2 - 라디에이터 및 냉각 팬:

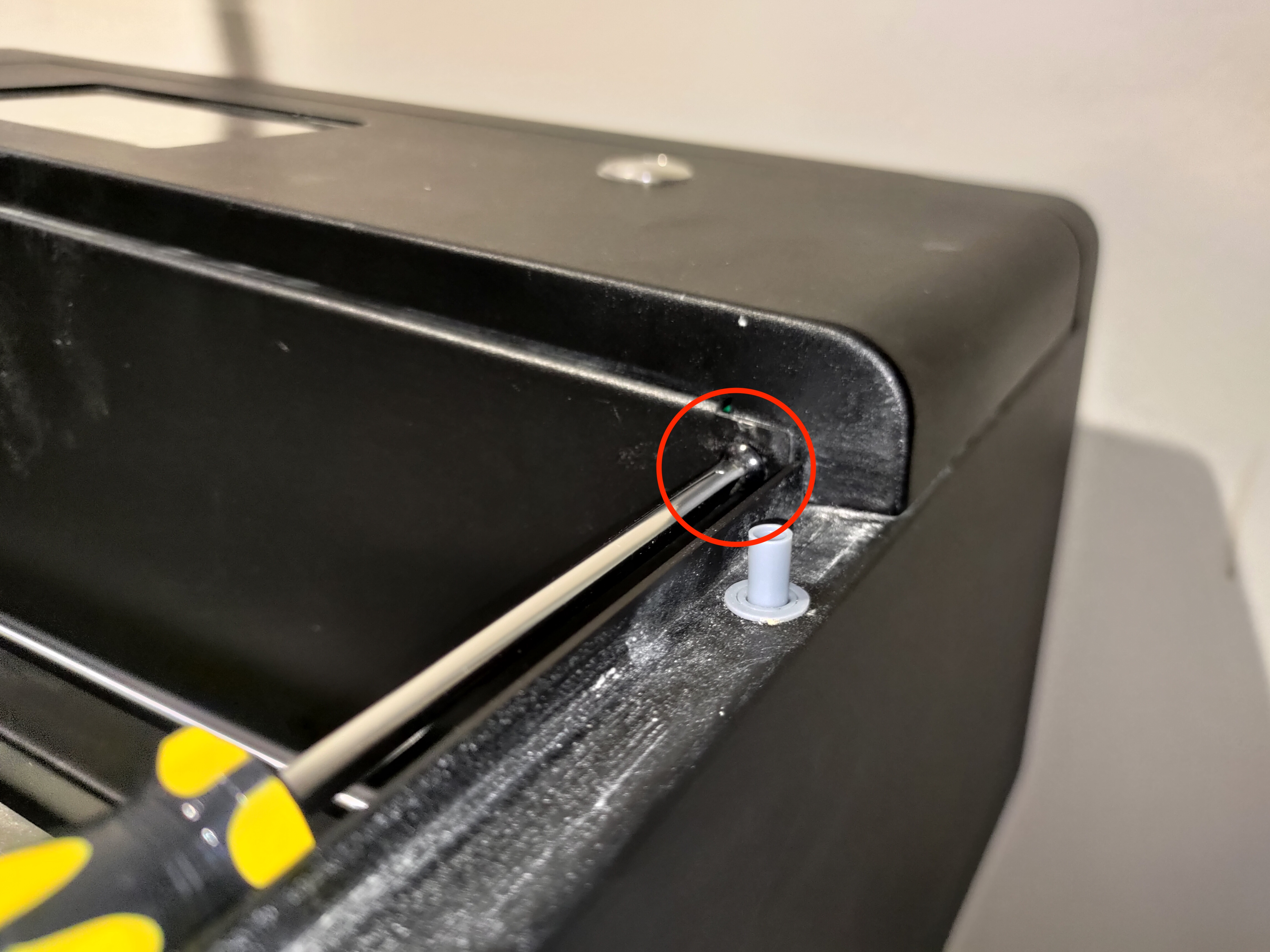

  (측면 커버를 먼저 열어야 합니다. 십자 드라이버를 사용하여 이 나사를 풉니다.)

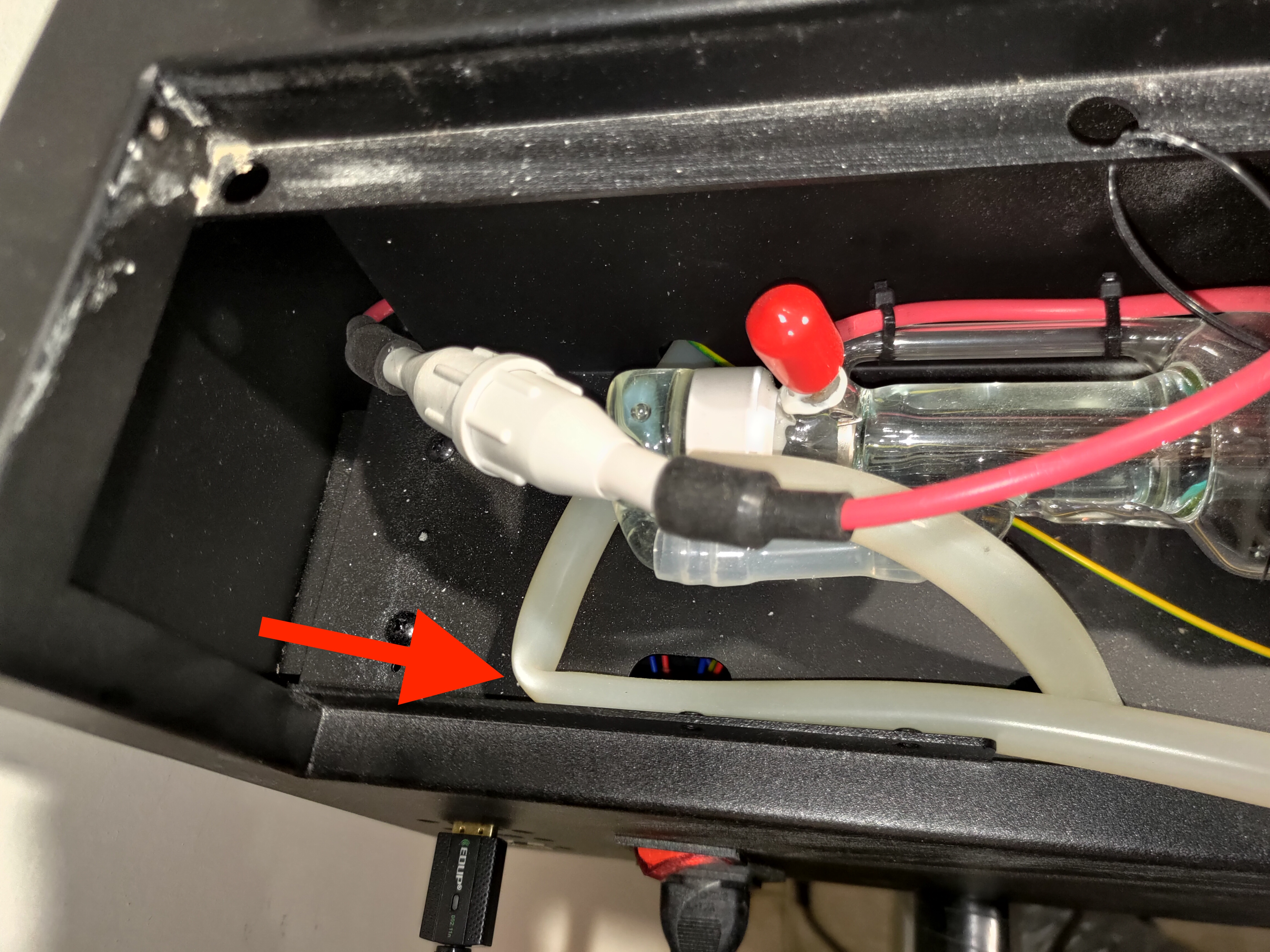

• 위치 #3 - 레이저 튜브:

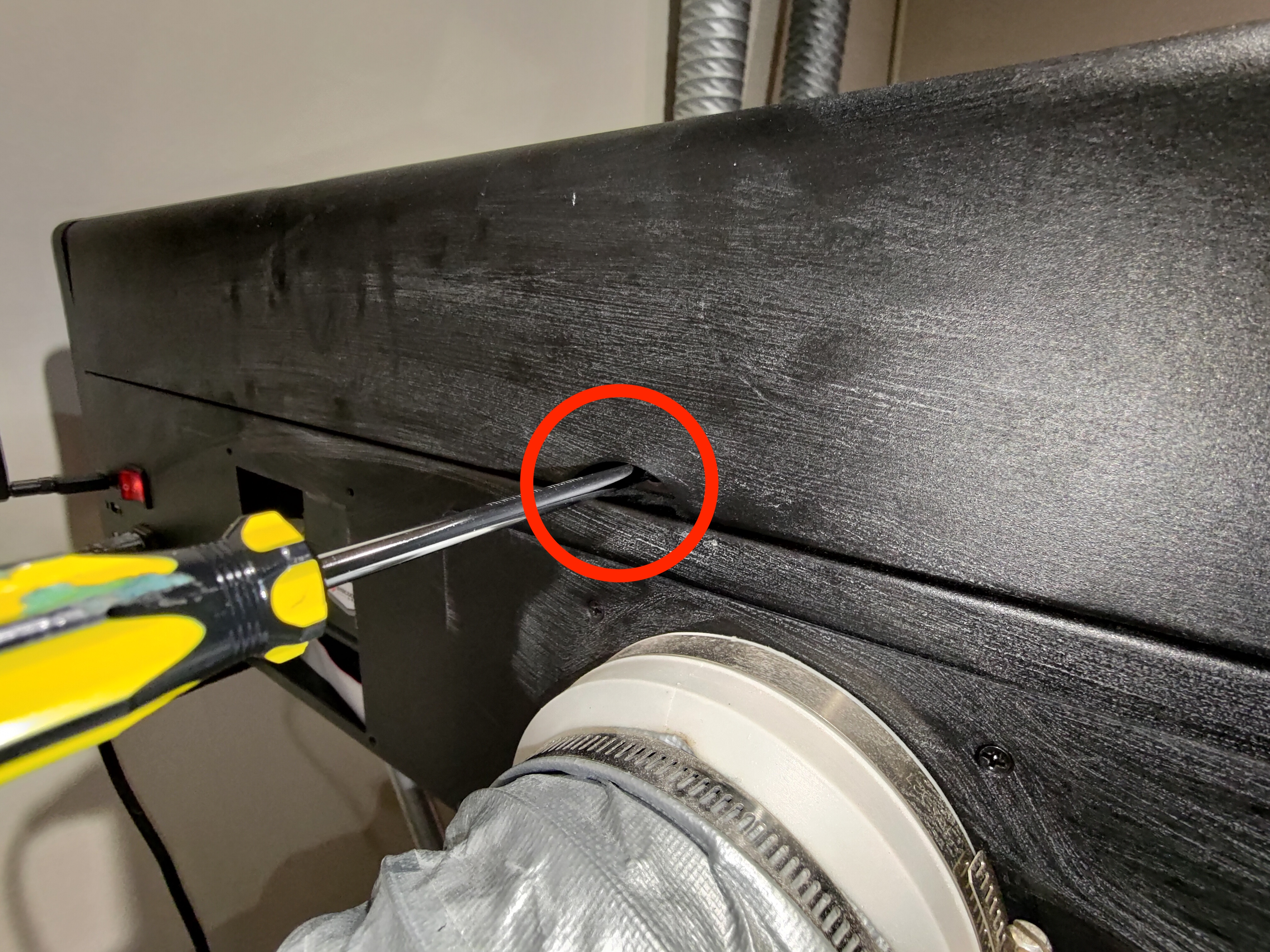

  (후면 커버를 먼저 열어야 합니다. 십자 드라이버를 사용하여 이 나사를 풉니다.)




결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

호스가 올바른 위치에 있습니다 >> 단계 5 - 워터 펌프를 작동할 수 있는지 확인하십시오

호스가 조정되었습니다 그리고 재정렬되었습니다 >> 유량을 다시 테스트하십시오 (3단계로 이동)

호스가 구부러져 있지만 조정할 수 없습니다.  >> 하드웨어 문제: 워터 호스가 너무 짧거나 길거나 누출되고 있습니다. >> 문제가 있는 호스의 사진을 찍고 이동하십시오 Step 9 - 현지 대리점 또는 FLUX 지원팀에 보고합니다.

---



5단계 - 워터 펌프를 작동시킬 수 있는지 확인하세요.

테스트 수행 방법에 대한 안내는 아래 영상을 참조하세요.
(기기 패널 > 유지보수 > 펌프 > 뒤쪽 펌프 확인)

• 확인 방법:



워터 펌프가 성공적으로 작동하면 두 가지 동작이 있습니다:

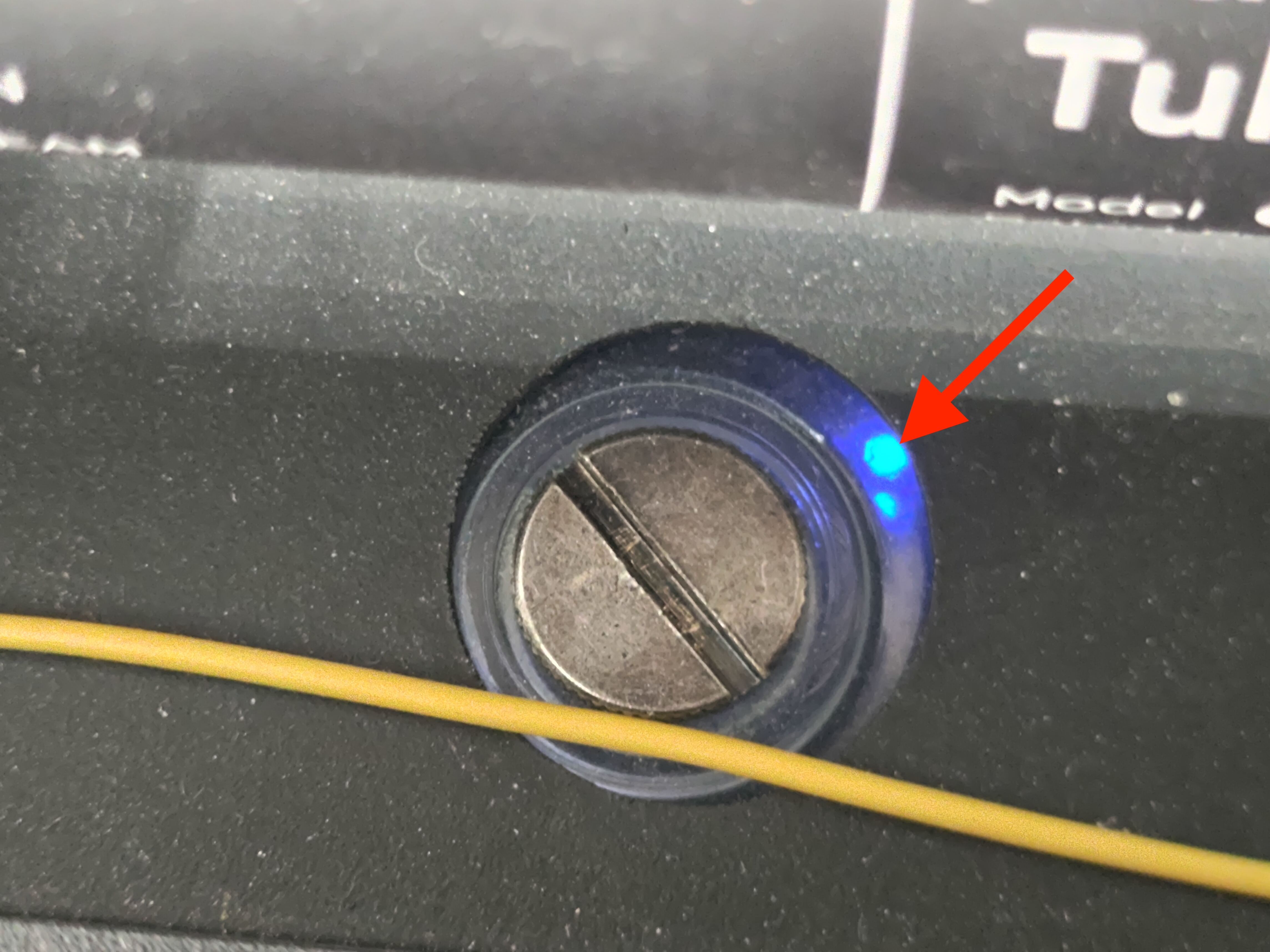

1. 탱크 내부의 파란색 LED가 켜집니다.



2. 탱크 내부의 물이 펌핑됩니다.
   (물이 흐르거나 기포가 약간 올라오는 것을 볼 수 있습니다.)




결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

예, 워터 펌프가 작동하지만:  유량 테스트 결과는 0L/min입니다. >> 이동 7단계 - 유량 센서의 케이블을 다시 연결하세요 유량 속도 테스트 결과가 0L/min보다 크지만 1.0L/min보다 작습니다. >> 하드웨어 문제: 워터 펌프가 너무 약하고 교체가 필요합니다. >> 유량 속도 테스트 결과가 좋지 않은 영상을 녹화하고, 호스를 확인했다는 내용을 명시한 후 다음으로 이동하세요. Step 9 - 현지 대리점 또는 FLUX 지원팀에 보고합니다.

아니요, 워터 펌프가 작동하지 않습니다. (LED가 꺼져 있거나 물이 펌핑되지 않음). >> 다음으로 이동 Step 6 - 워터 펌프를 물리적으로 작동시켜 보세요

---



Step 6 - 워터 펌프를 물리적으로 작동시켜 보세요:

워터 펌프를 작동시키기 위해 다음 조치를 취해 주세요.

파란색 LED가 켜져 있지만 펌프가 작동하지 않는 경우:

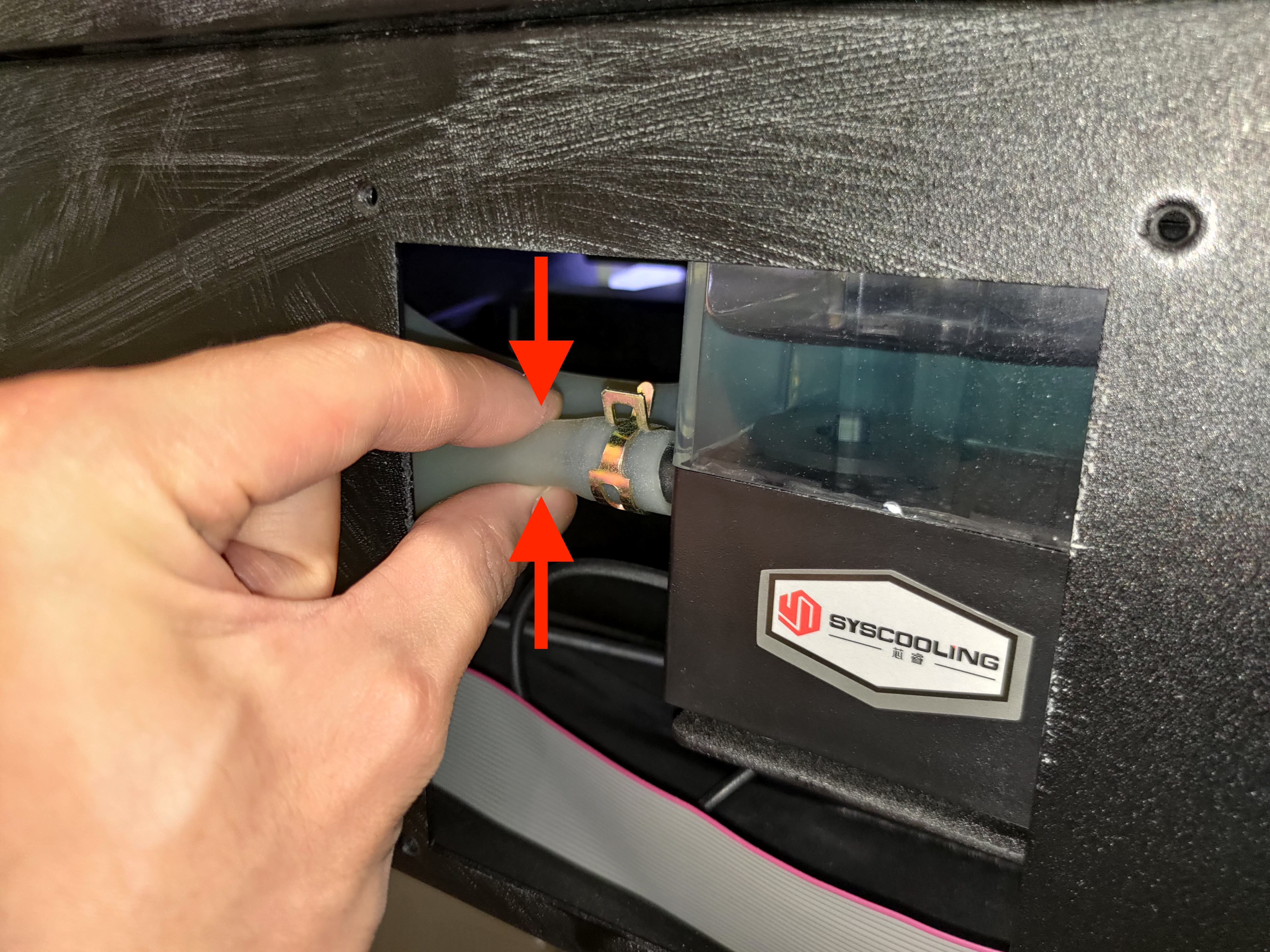

• 먼저 유지보수 페이지에서 펌프를 활성화하고 펌프의 흡입구와 배출구 호스를 손가락으로 눌러 압력을 가하세요.
  (시스템에 갇힌 공기로 인해 펌프가 밀어낼 수 없을 수 있습니다.)




• 먼저 유지보수 페이지에서 펌프를 활성화하고 손으로 펌프를 두드려 보세요.
  (펌프의 터빈이 걸려 펌프가 물을 펌핑하지 않을 수 있습니다.)



파란색 LED가 꺼져 있는 경우:

• 기기 뒷면에 있는 플로터 보드에서 워터 펌프 케이블을 다시 연결하세요 .
  다시 연결할 워터 케이블을 찾으려면 다이어그램 을 참조하세요.
  (케이블 연결이 느슨해져 펌프가 작동하지 않을 수 있습니다)



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

예, 위의 단계 후에 워터 펌프가 작동합니다. >> 유량 속도를 다시 테스트하세요 (3단계로 이동)

아니오, 위의 단계 후에도 워터 펌프가 작동하지 않습니다. >> 하드웨어 문제: 워터 펌프가 고장 났으며 교체가 필요합니다. >> 패널에서 펌프를 활성화한 상태에서 문제가 있는 펌프의 동영상을 녹화하고 다음으로 이동하세요 Step 9 - 현지 대리점 또는 FLUX 지원팀에 보고합니다.

---



Step 7 - 다음의 케이블을 다시 연결하세요 유량 센서:

잘못된 유량 속도는 유량 센서의 부적절한 연결로 인해 영향을 받을 수 있습니다.

• 플로터 보드에서 유량 센서의 케이블을 다시 연결하세요 .
  다시 연결할 워터 케이블을 찾으려면 다이어그램 다시 연결할 케이블을 찾으려면.


• 다시 연결한 후에는 유량 속도 테스트를 실행하고 어떻게 되는지 확인하세요.



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

다시 연결한 후 유량 속도 테스트 결과가 1.0L/min 이상입니다: 작업 중에 오류가 나타나지 않습니다. >> 문제가 해결되었습니다. 작업 중 오류가 발생합니다 >> 이동 Step 8 - SD 카드 다시 쓰기

다시 연결한 후에도 유량 속도 테스트가 여전히 0L/min입니다. >> 다음으로 이동 Step 8 - SD 카드 다시 쓰기

---



Step 8 - SD 카드 다시 플래시:

다시 연결할 워터 케이블을 찾으려면 article SD 카드를 다시 플래시한 다음 유량 속도 테스트를 실행하세요.
(목적은 이것이 펌웨어 관련 문제인지 하드웨어 관련 문제인지 확인하는 것입니다.)



결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

펌웨어 재설치 후 유량 속도 테스트 결과가 1.0L/min 이상입니다: 작업 중에 오류가 나타나지 않습니다. >> 문제 해결됨. 작업 중에 오류가 나타납니다 >> 하드웨어 문제: 메인보드 또는 유량 센서에 문제가 있습니다. >> 유량 속도 테스트와 작업 중 오류의 사진을 찍은 다음 다음으로 이동하세요 Step 9 - 현지 대리점 또는 FLUX 지원팀에 보고합니다.

다시 플래시한 후에도 유량 속도 테스트가 여전히 0L/min인 경우 >> 하드웨어 문제: 메인보드 또는 유량 센서에 문제가 있습니다. >> 유량 속도 테스트와 작업 중 오류의 사진을 찍은 다음 다음으로 이동하세요 Step 9 - 현지 대리점 또는 FLUX 지원팀에 보고합니다.

---



9단계 - 현지 대리점 또는 FLUX 고객 지원팀에 문의하십시오:

• 아래 링크의 지침에 따라 현지 대리점 또는 FLUX 고객 지원팀에 문제를 올바르게 보고하십시오. [고객 서비스 문의]
• 반드시 완료했는지 확인하십시오 체크리스트 그리고 수행한 조치를 공유할 수 있도록 PDF 파일로 저장하십시오.

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 고객 지원팀과 공유해야 합니다.

---



#END
