5-10 레이저 빔 출력 없음 / 레이저가 발사되지 않음 / 레이저 펄스 없음

설명

레이저가 출력되지 않는 이유는 복잡할 수 있습니다. 레이저 튜브 노후화, 레이저 전원 공급 장치(Laser PSU) 고장, 시스템 오류 등이 원인일 수 있습니다.

아래 단계에 따라 문제를 해결하십시오.

가능한 원인

도구

1단계

아래 동영상을 확인하고 증상이 사용자의 기기와 유사한지 확인하십시오.
(Beambox가 작동 중이고 큰 파열음이 들리는데 레이저 출력이 없는 경우,
튜브가 파손되었음을 나타냅니다.)

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

2단계

소프트웨어에서 출력 비율과 속도 설정이 올바른지 확인하세요.

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

2.1단계

출력 비율 설정을 두 배로 늘리고 작업을 시작한 후 레이저가 출력되는지 확인하세요.
(예를 들어, 원래 출력 비율이 15%인 경우 30%로 높이고 작업을 시작하세요.)

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

3단계

기기의 전원을 끄세요.

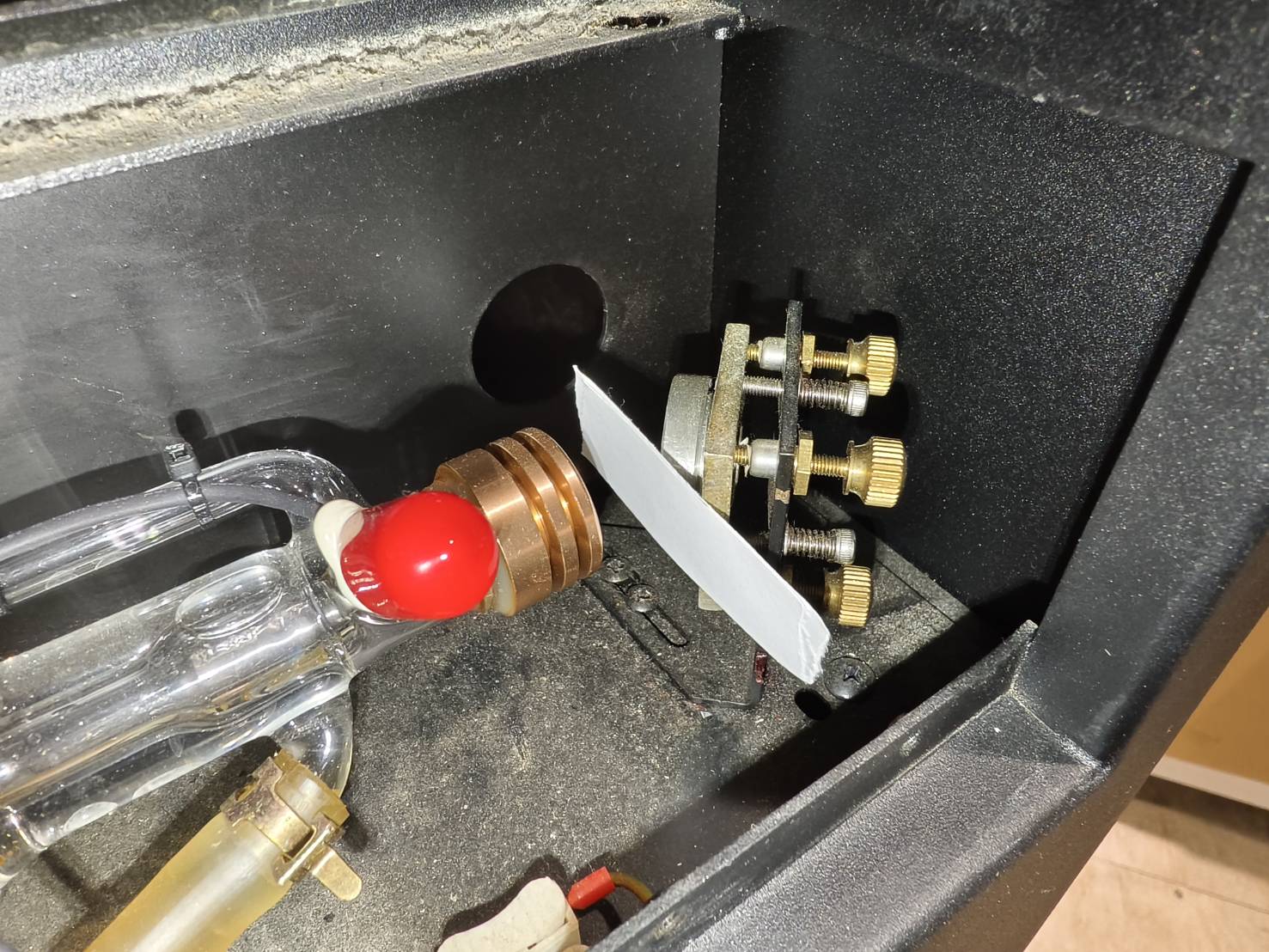

뒷면 덮개를 열고 첫 번째 미러에 새로운 양면 테이프를 붙이세요.
테이프를 붙인 후 다음으로 이동하세요 3.1단계.

• 십자 드라이버를 사용하여 기기 뒷면의 팬 위에 있는 나사를 풀면 뒷면 덮개를 열 수 있습니다.





• 테이프를 거울에 붙여 빔에 대해 90도 각도를 이루도록 하십시오.





• 후면 덮개를 닫으십시오.


3.1단계

5회 펄스를 가한 후 테이프에 탄 자국이 있는지 확인하십시오.
(결과 판단을 위해 예시 를 참조하십시오.)

A. 기기의 전원을 켜십시오.
B. 뚜껑을 닫으십시오.
C. 유지보수 모드로 진입하고 원점 복귀 과정이 완료될 때까지 기다리십시오.
D. 펄스 버튼을 찾으십시오.
E. 한 번 누르면 한 번 펄스, 두 번 누르면 두 번 펄스, 이와 같이 계속됩니다.
F. 테이프를 확인하십시오.
⚠︎ 도어 뚜껑이 닫힌 상태에서만 펄스를 가하십시오.

테이프 결과 예시

양호한 예시 - 둥글고 강함	불량한 예시 - 약하거나, 비어 있거나, 둥글지 않음

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

4 단계

기기의 전원을 끄세요.

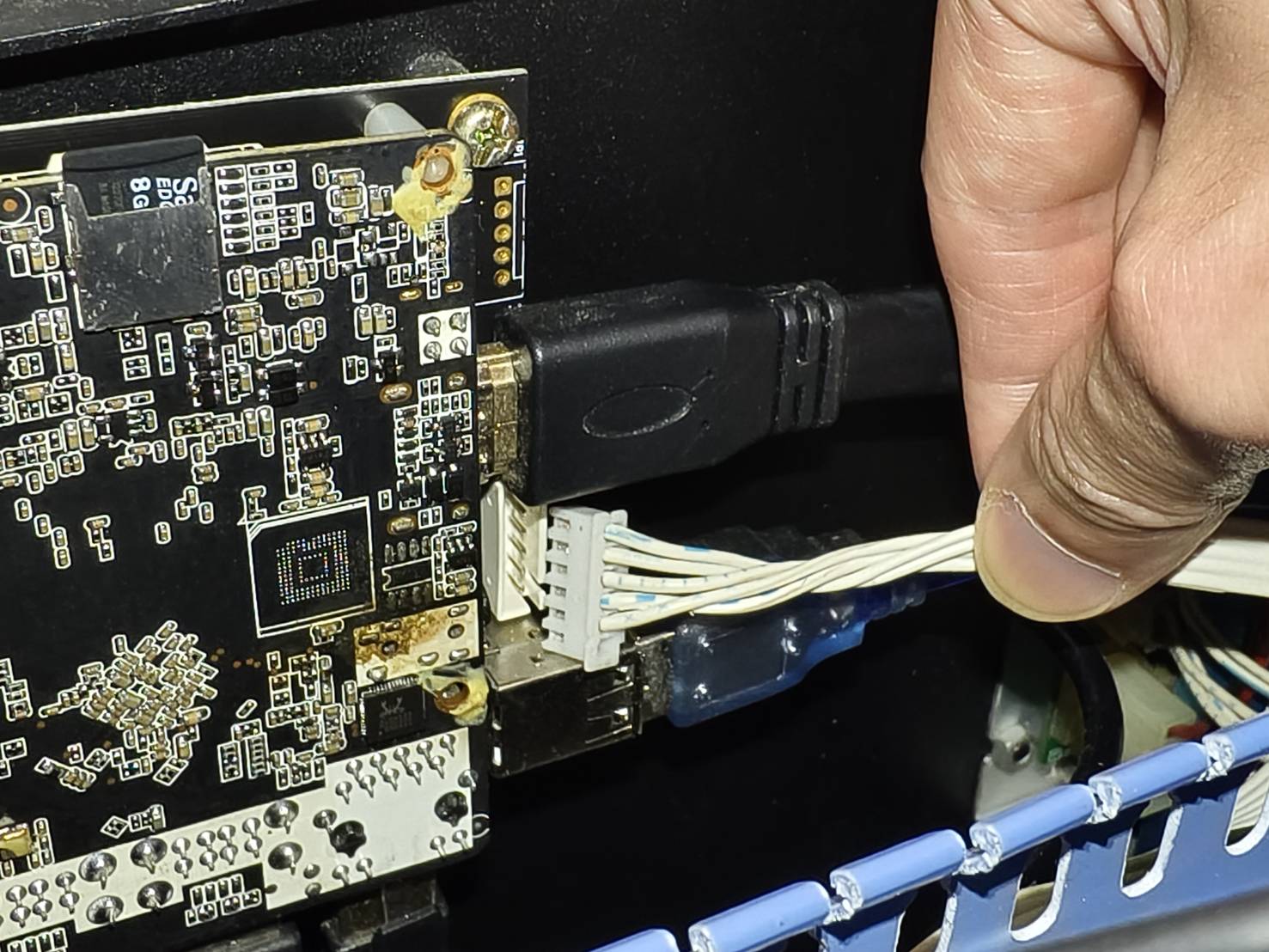

사이드 커버를 열어 메인보드에 접근하고 레이저 제어 케이블을 분리합니다.
케이블을 분리한 후, 4.1 단계로 이동합니다.

• 사이드 커버를 엽니다.




• 녹색의 V18 메인보드/마더보드의 경우, 레이저 제어 케이블은 아래와 같습니다.





• 검은색의 V22/V23 메인보드/마더보드의 경우, 레이저 제어 케이블은 아래와 같습니다.




4.1 단계로 이동합니다

다음 작업을 하기 전에 고무장갑을 착용하십시오.
기기의 전원을 켭니다. 펜이나 연필로 레이저 강도 버튼을 두 번 누르거나 1-2초 동안 누른 상태로 유지하고 테이프에서 레이저 출력을 확인합니다.
(결과 판단을 위해 예시 를 참조하십시오.)

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

4.2 단계

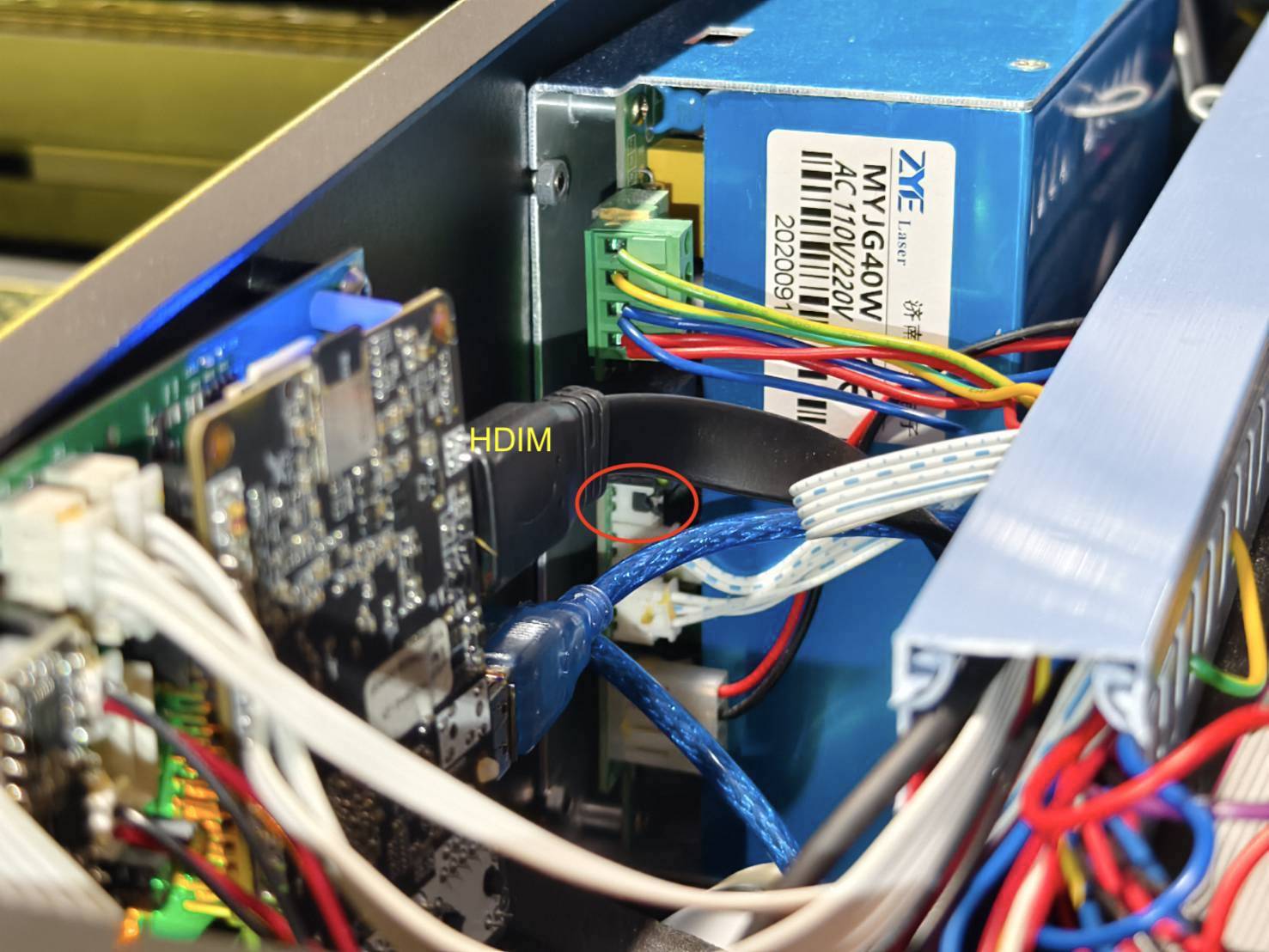

기기의 전원을 끄고 작은 검은색 점퍼가 올바르게 삽입되어 있는지 확인합니다.
(방해가 된다고 생각되면 HDMI 케이블을 제거할 수 있습니다.)

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

5 단계

• 레이저 제어 케이블을 다시 연결합니다.
  • 녹색 V18 메인보드의 레이저 제어 케이블 위치


• • 검은색 V22/V23 메인보드의 레이저 제어 케이블 위치.


• 기기의 전원을 켜고 공장 초기화를 수행합니다.
  관련 문서를 참조하십시오, 5-18 공장 초기화.


• 초기화 후에는 다음 단계로 이동하십시오 5 단계.1.

5 단계.1

새로운 2중 테이프를 사용하고 5회 펄스를 발생시켜 테이프에 탄 자국이 있는지 확인하십시오.
(결과 판단을 위해 예시 를 참조하십시오.)

결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

Step 6

• 새로운 2중 테이프를 사용하여 첫 번째 미러에 부착하십시오.




• 파워 비율을 x1.5로 높이고 5회 펄스를 발생시켜 탄 자국이 더 강해지는지 확인하십시오.
  (결과 판단을 위해 예시 를 참조하십시오.)




결과를 확인하고 취해야 할 다음 조치를 결정하십시오:

고객 지원에 문의하십시오

아래 링크의 지침에 따라 현지 대리점 또는 FLUX 지원 팀에 문제를 올바르게 보고하십시오. [고객 서비스 문의]

*이 문서에서 기기의 문제를 보여주는 사진이나 동영상 등 수집된 정보는 대리점이나 FLUX 지원 팀과 공유되어야 합니다.
