Beambox / Beambox Pro - 레이저 튜브 교체

(YouTube 영어 자막을 활성화해 주세요)

구형 Beambox의 레이저 튜브 교체는 구형 브래킷을 사용하는 beamo 영상을 참고하실 수 있습니다.

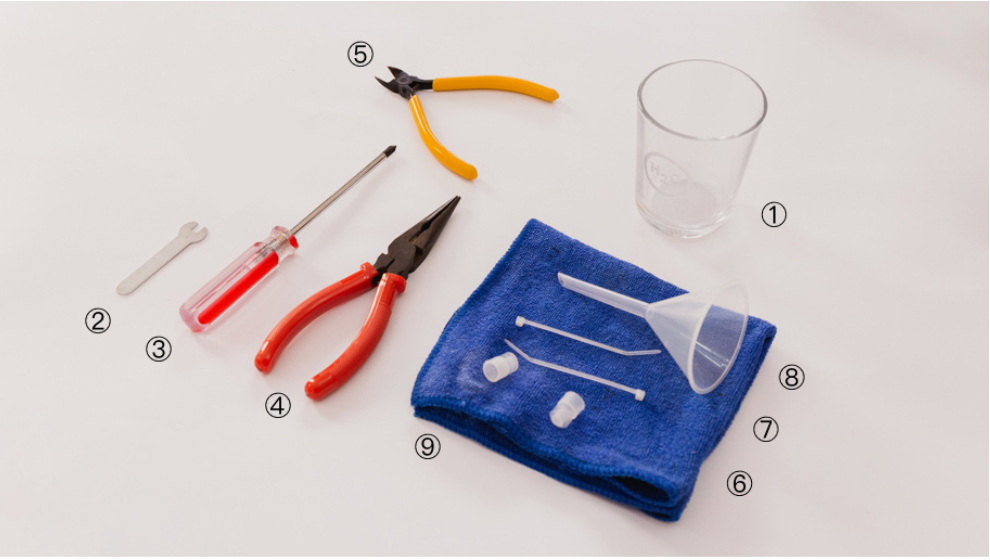

필요 도구

액세서리 상자:
① 소형 렌치
② 깔때기

레이저 튜브 상자:
⑥ 케이블 타이
⑧ 레이저 튜브 호스 플러그

별도 준비물:
③ 십자 드라이버
④ 롱노즈 플라이어
⑤ 니퍼
⑨ 수건
⑩ 물통

 작업 전 반드시 전원 플러그를 분리하세요.

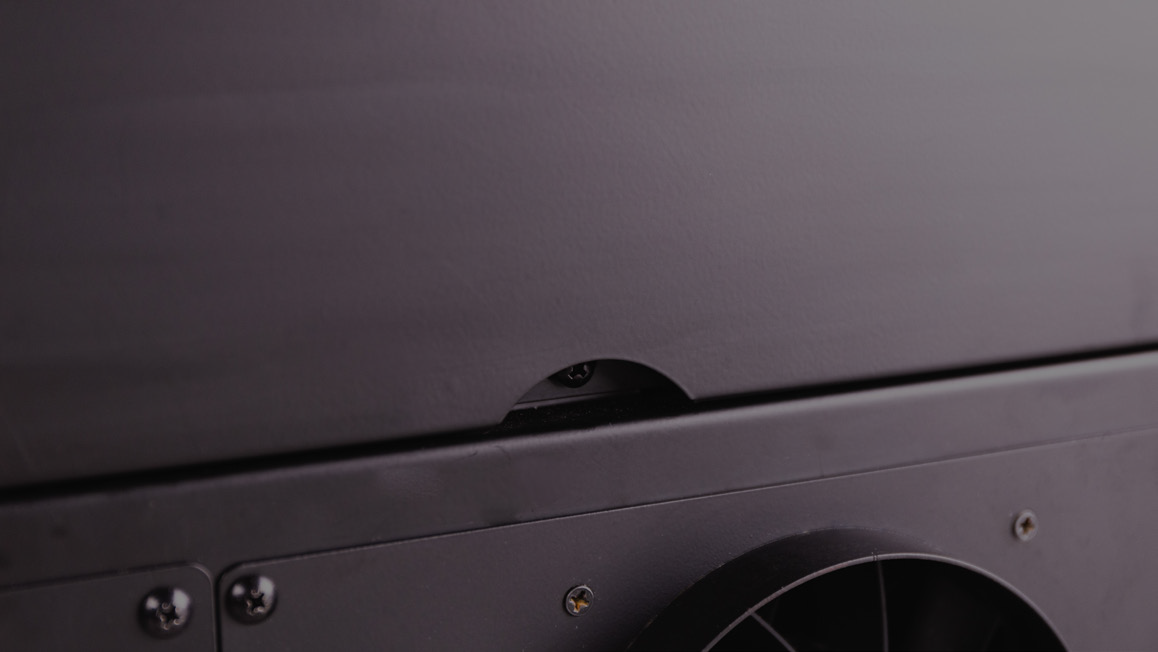

1. 후면 덮개 손잡이 안쪽의 나사를 제거한 후 덮개를 엽니다.

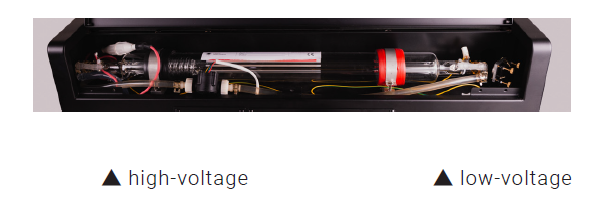

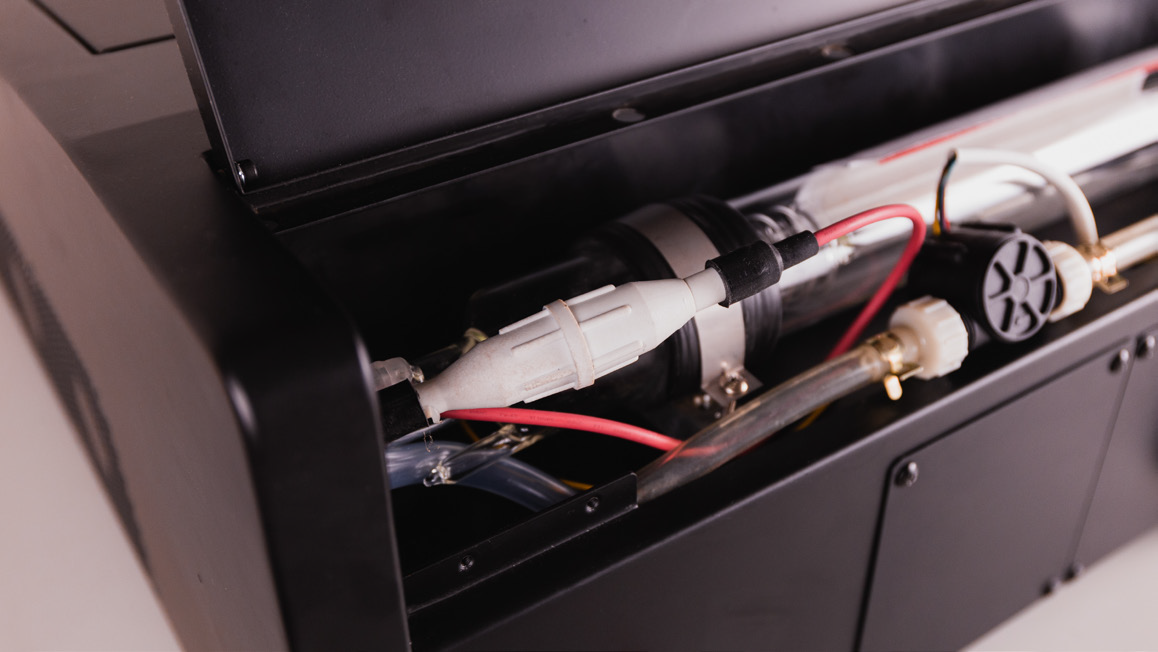

레이저 튜브에는 두 개의 끝단이 있습니다. 터치스크린에 가까운 빨간색 전선이 연결된 쪽을 고전압 측, 첫 번째 미러 옆에 있는 다른 쪽을 저전압 측이라고 합니다.

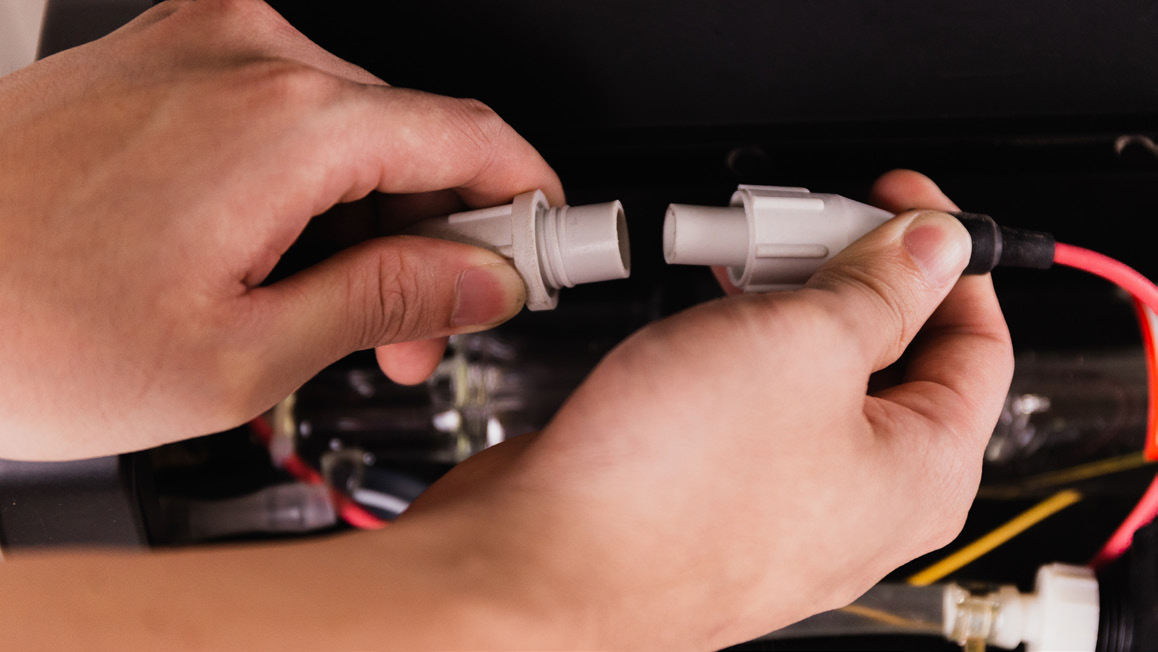

2. 고전압 측에 있는 흰색 커넥터를 찾아 돌려서 열고 분리합니다.

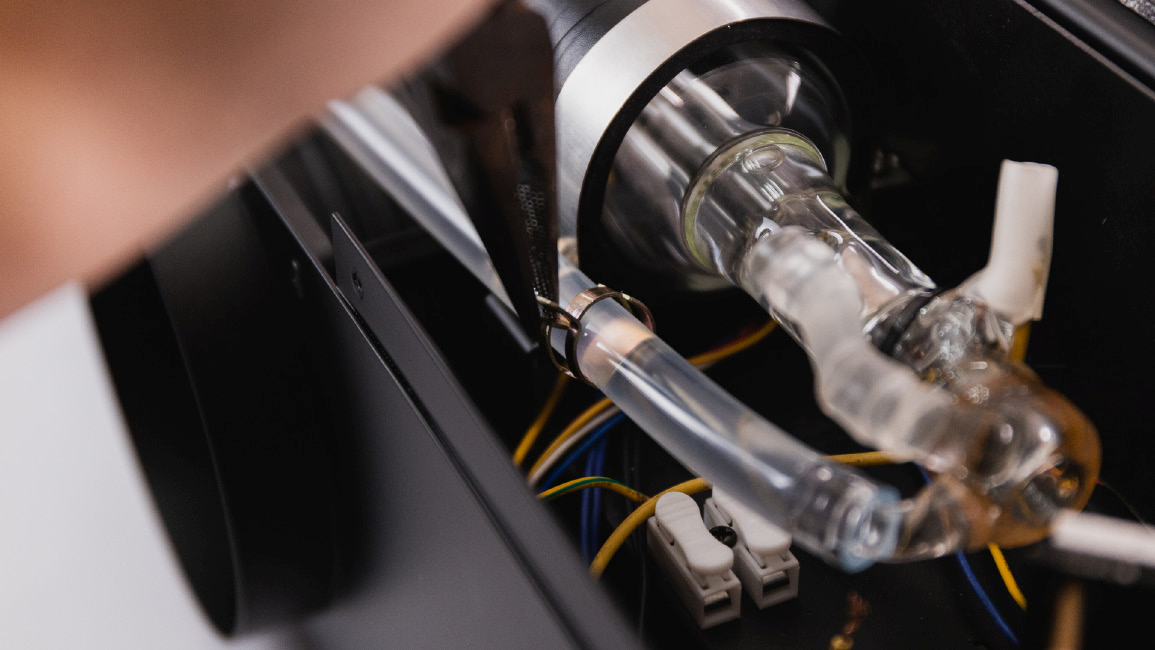

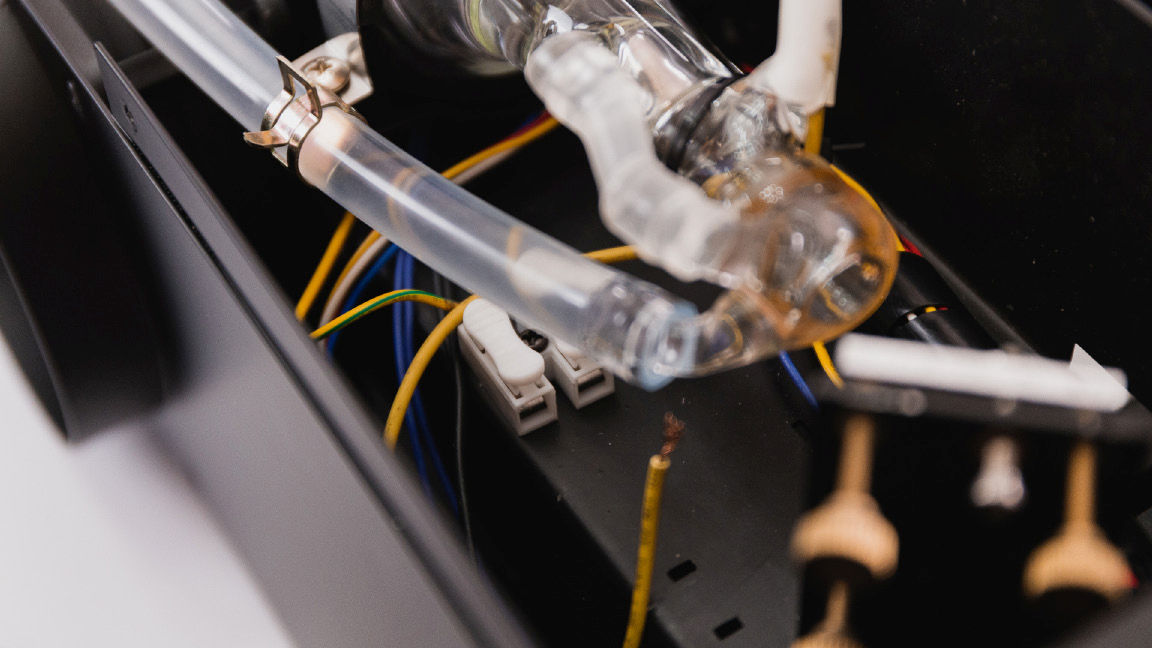

3. 저전압 측 근처에 있는 흰색 단자를 찾습니다.

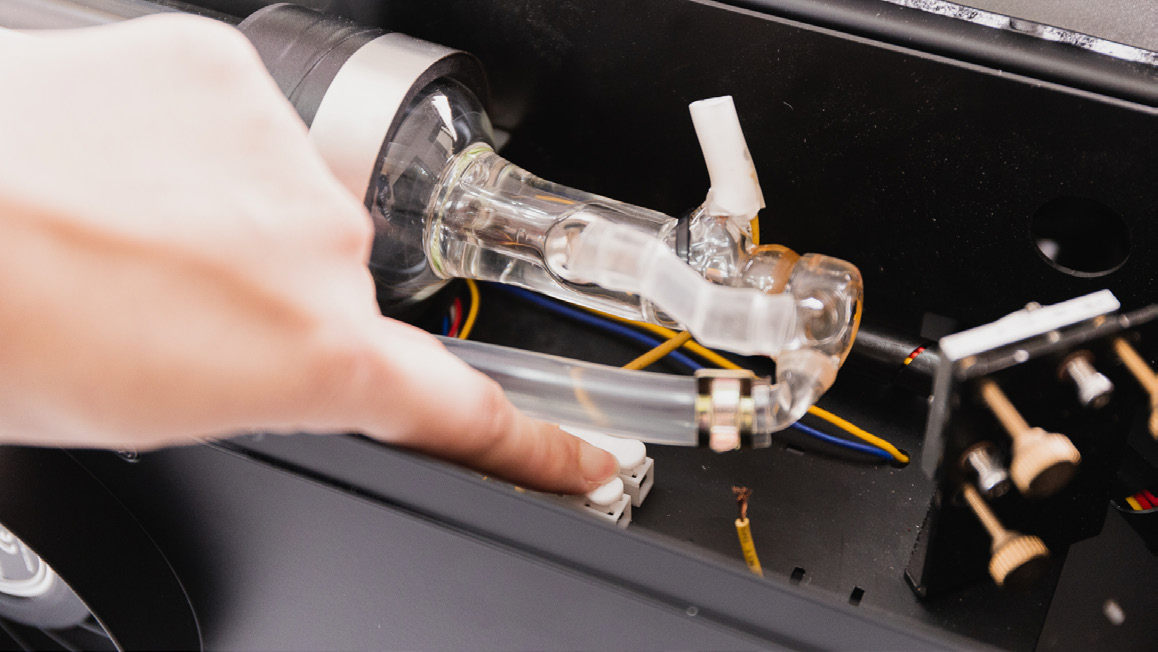

흰색 단자의 버튼을 눌러 저전압에 연결된 케이블을 분리하고 제거하세요.

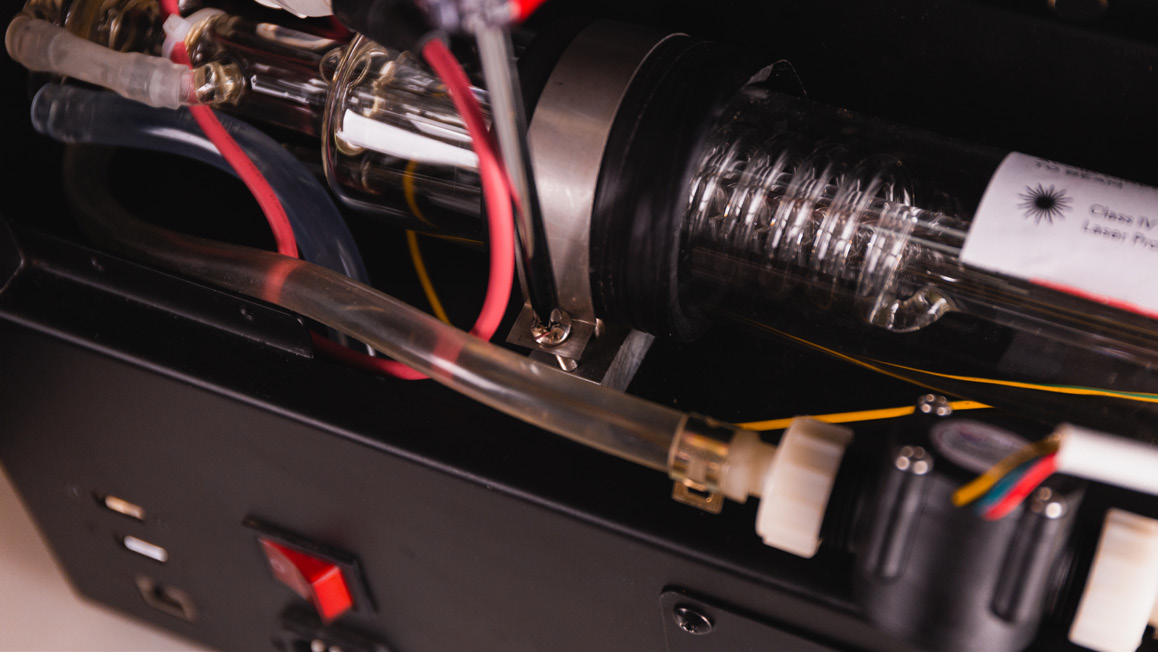

4. 양쪽에 있는 레이저 튜브 홀더의 나사를 제거하세요.

5. 플라이어로 호스 클램프를 레이저 튜브에서 멀리 이동시키세요. 레이저 튜브를 섀시에서 꺼내 저전압 측을 용기 위에 놓으세요. 튜브에서 호스를 분리하고 물을 배출하세요. 완료 후 플러그로 호스를 막으세요.

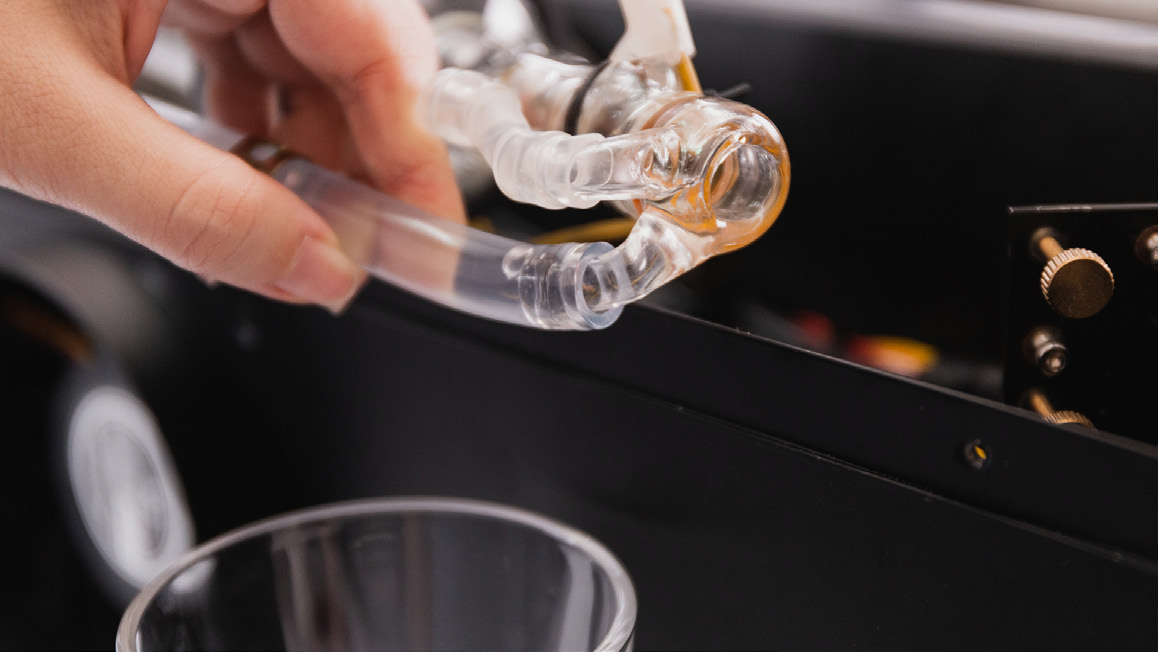

▲ 저전압 끝을 용기 위에 놓으세요.

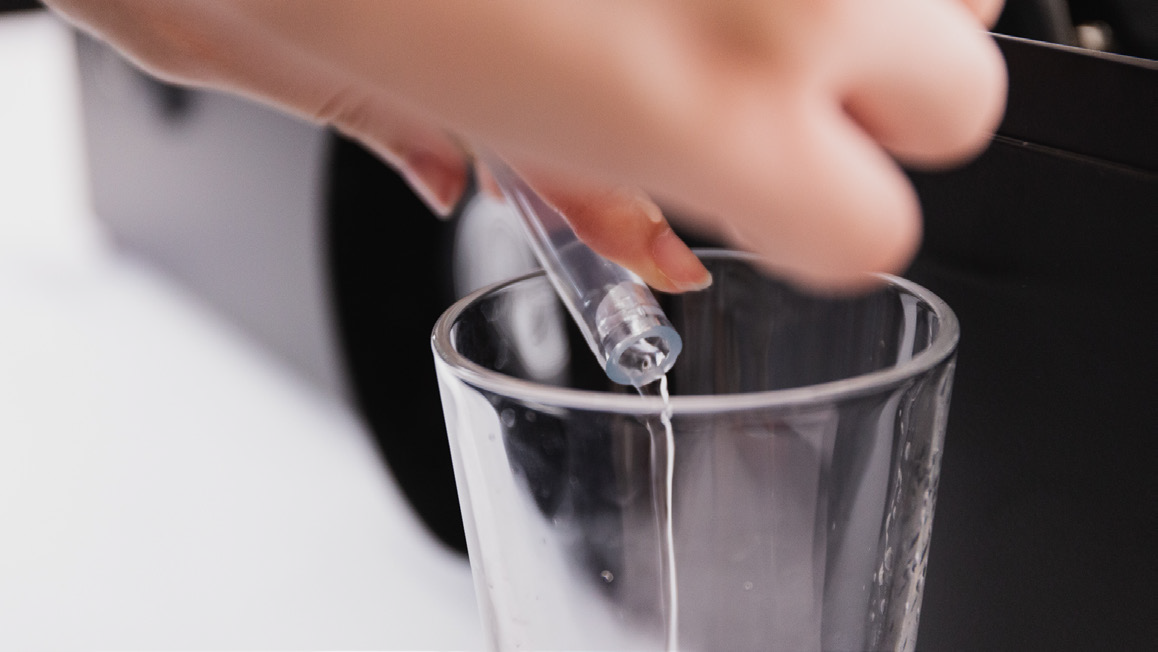

▲ 호스를 당겨 빼내고 튜브의 물을 배출하세요

6. 고전압 측 아래에 수건을 놓으세요. 대각선 플라이어나 가위로 호스 끝의 케이블 타이를 자르세요. 호스를 당겨 빼내어 튜브가 완전히 분리되고 제거될 수 있도록 하세요.

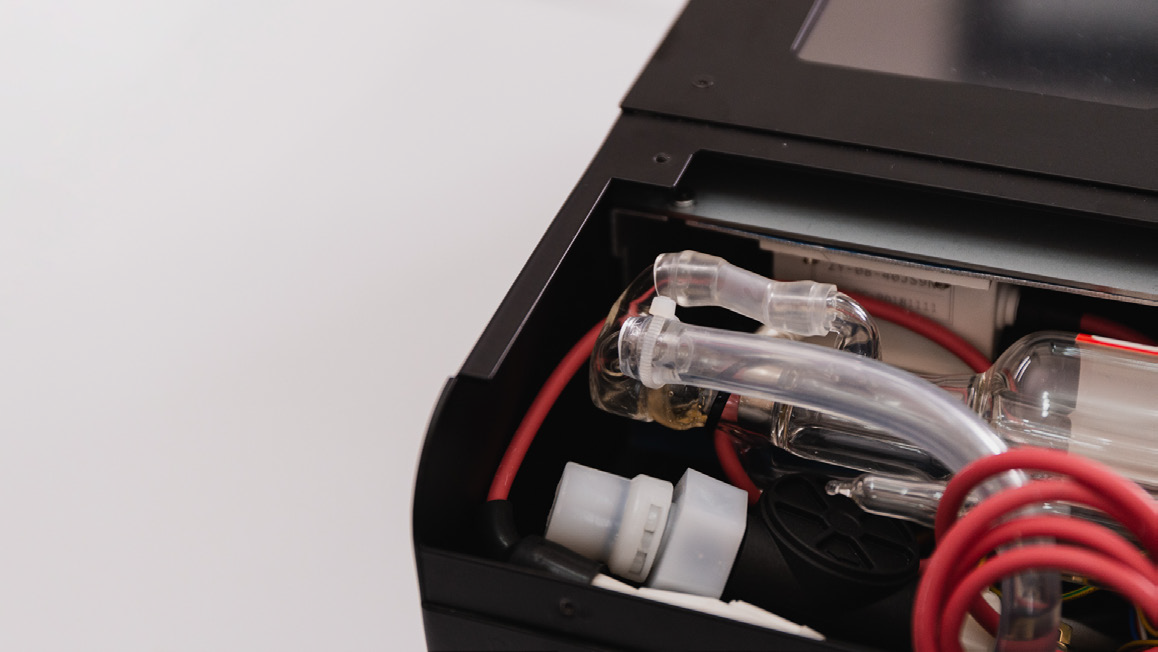

▲ 고전압 측 아래에 천 조각을 놓으세요.

▲ 호스 끝의 케이블 타이를 자르세요.

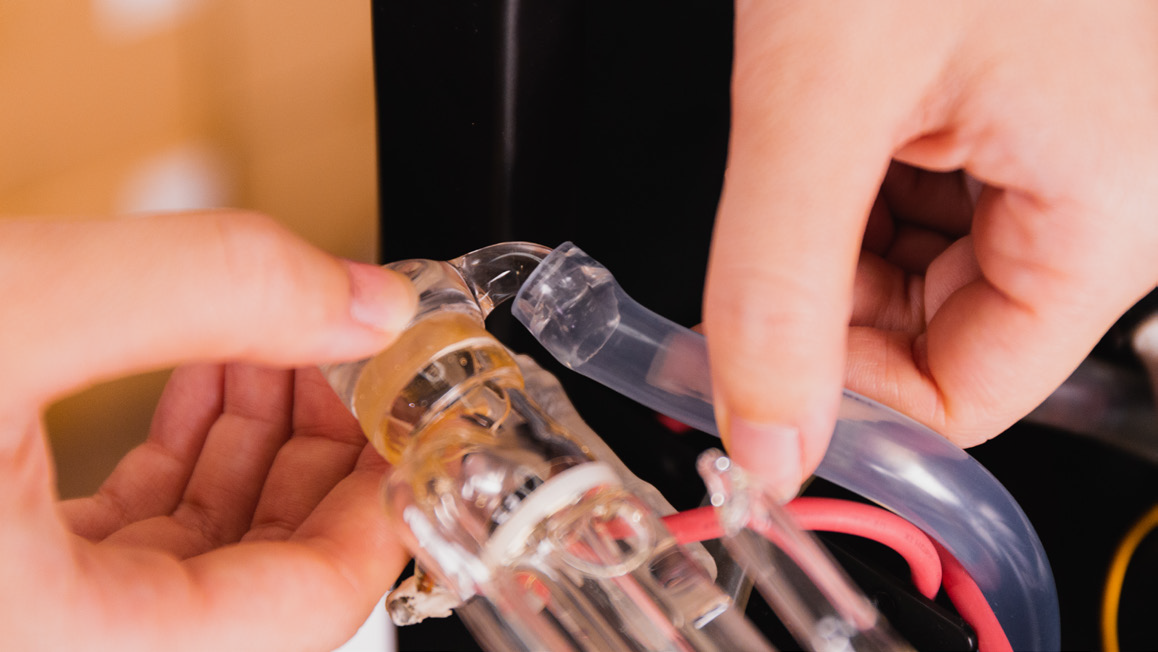

▲ 호스를 당겨 빼내고 끝을 막으세요

 기기 내부로 물이 유입되지 않도록 주의하세요. 만약 그런 일이 발생하면, 습기를 닦아내고 기기가 완전히 건조될 때까지 기다리세요.

▲ 레이저 튜브를 완전히 제거할 수 있습니다

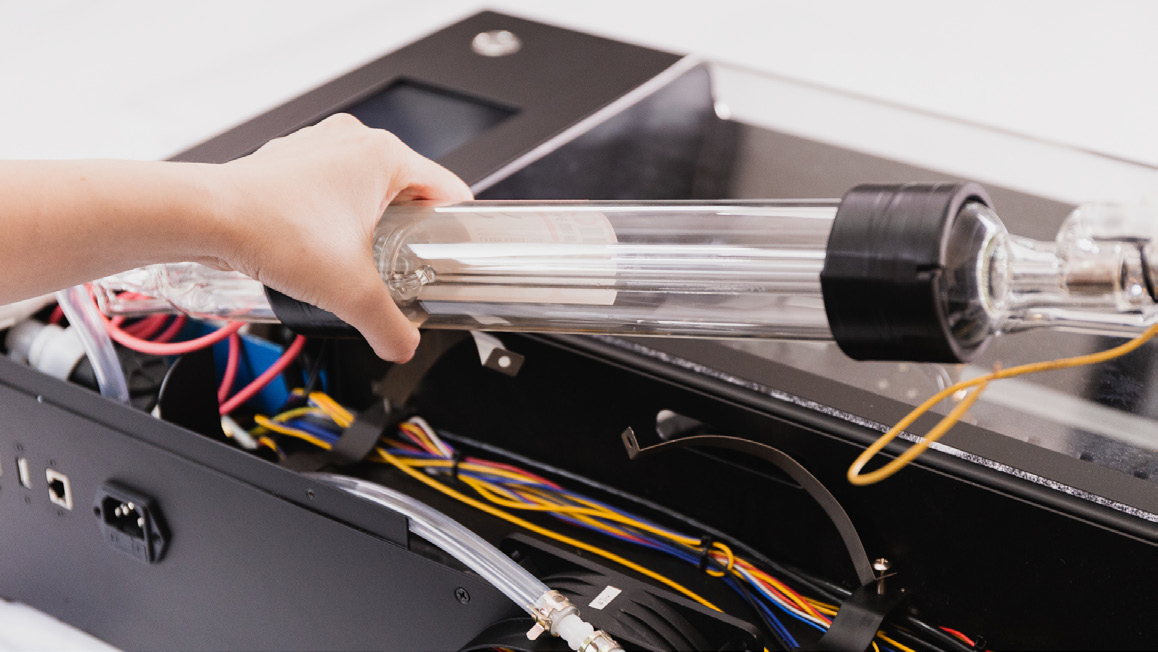

7. 새 레이저 튜브를 설치하고 양쪽 끝에 호스를 연결하세요. 고전압 끝은 케이블 타이로 묶고 다른 끝은 기존의 금속 호스 클램프를 사용하여 고정하세요.

▲ 새 레이저 튜브를 설치하고 호스를 연결하세요

▲ 고전압 끝은 케이블 타이로 묶으세요

▲ 저전압 끝은 기존의 금속 호스 클램프를 사용하여 고정하세요.

 튜브가 반동으로 인해 손상되는 것을 방지하기 위해 금속 클램프를 천천히 풀어주세요.

▲ 2개의 노란색 케이블은 같은 쪽에 위치해야 합니다

8. 고전압 측의 흰색 커넥터를 다시 연결하세요. 저전압 측의 단자에 전선을 꽂고 전선이 단단히 고정되어 빠지지 않는지 확인하세요. 단자에 전선이 단단히 고정되었는지 다시 한 번 확인하세요.

▲ 고전압 측의 흰색 커넥터를 다시 연결하세요.

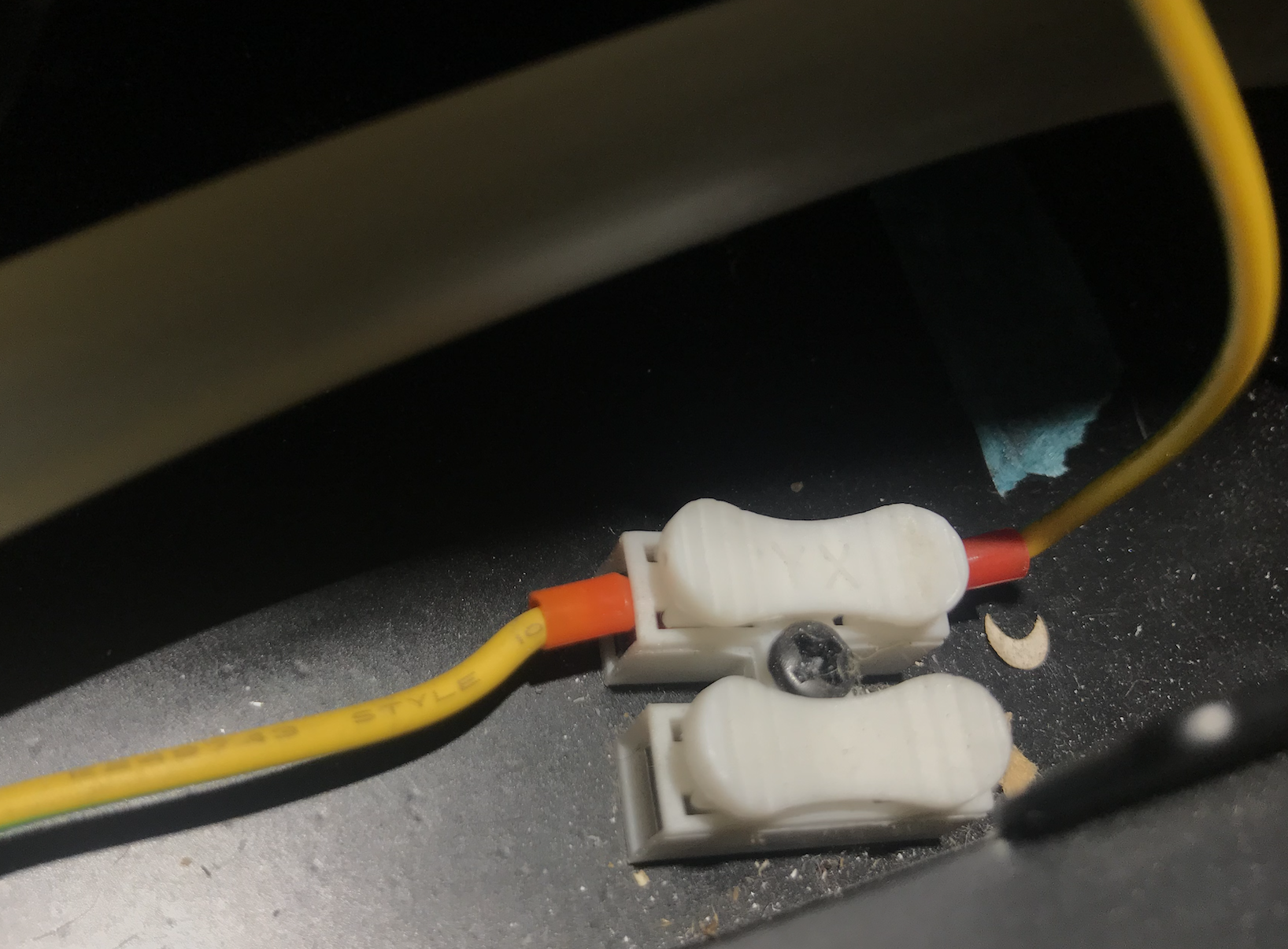

▲ 단자에 전선이 단단히 고정되었는지 확인하세요

9. 레이저 튜브를 섀시에 장착하십시오. 튜브의 양쪽 끝에 손가락보다 넓은 간격이 있는지 확인하세요. 두꺼운 빨간색 전선이 연결된 레이저 튜브의 단자는 반드시 위쪽을 향해야 합니다. 튜브 홀더 클립의 나사를 설치하고 튜브가 단단히 고정되었는지 확인하십시오.

빨간색 케이블의 단자가 다른 각도가 아닌 반드시 위쪽을 향하도록 하십시오. 튜브의 끝이 섀시의 측면에 닿거나 가까이 있지 않도록 주의하세요. 튜브를 잘못 배치하면 전압 누출이 발생할 수 있습니다.

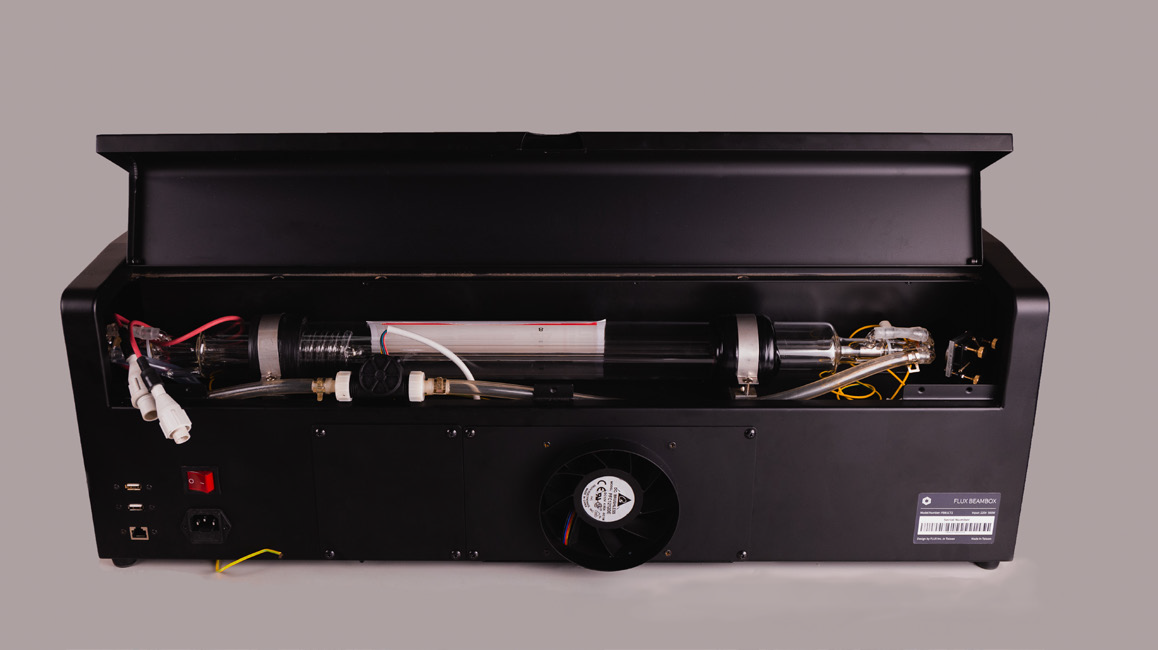

10. 모든 설치를 점검하고 기기 작동 준비를 완료하십시오.

감전 사고 예방을 위해 튜브의 고전압 부분 주변을 절대 만지지 마십시오.

11. "유지보수"를 누르면 레이저 헤드가 원점으로 이동합니다. "펌프"를 누르면 냉각수가 레이저 튜브로 주입됩니다.

"레이저" 버튼을 누르지 않도록 주의하십시오. 레이저 빔 출구 근처에 손가락을 대지 마십시오.

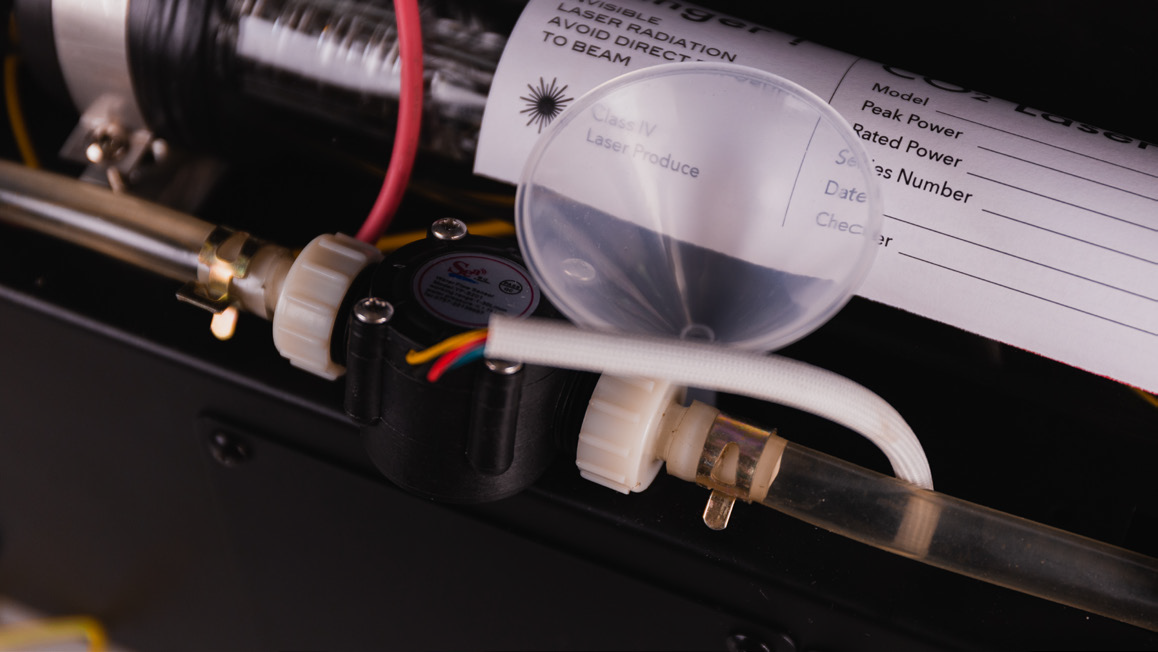

12. 전원 플러그를 뽑고 물탱크의 뚜껑을 여십시오. 깔때기를 사용하여 탱크를 채우고 다시 밀봉하십시오.

물이 넘치지 않도록 수위를 주의 깊게 관찰하십시오. 증류수 사용을 강력히 권장합니다.

▲ 동전이나 작은 렌치를 사용하여 탱크를 여십시오.

13. 탱크의 수위가 더 이상 낮아지지 않을 때까지 ⓫ ⓬ 단계를 반복하십시오. 그러면 교체 작업이 완료됩니다.
