Beambox / Beambox Pro - 에어 펌프 설치를 위한 추가 에어 호스

이 가이드는 자주 막히고 제대로 작동하지 않는 구형 기기의 에어 펌프를 개선하는 방법을 설명합니다. (동영상)

기기에 추가 에어 호스가 필요한지 확인하는 방법

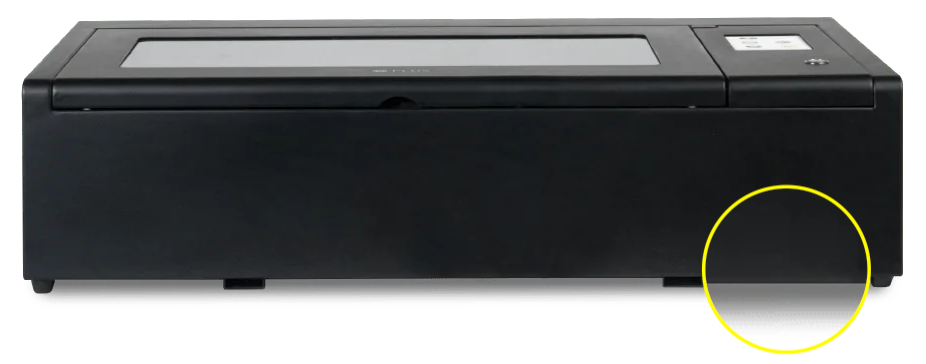

먼저 기기가 구형인지 확인하세요.

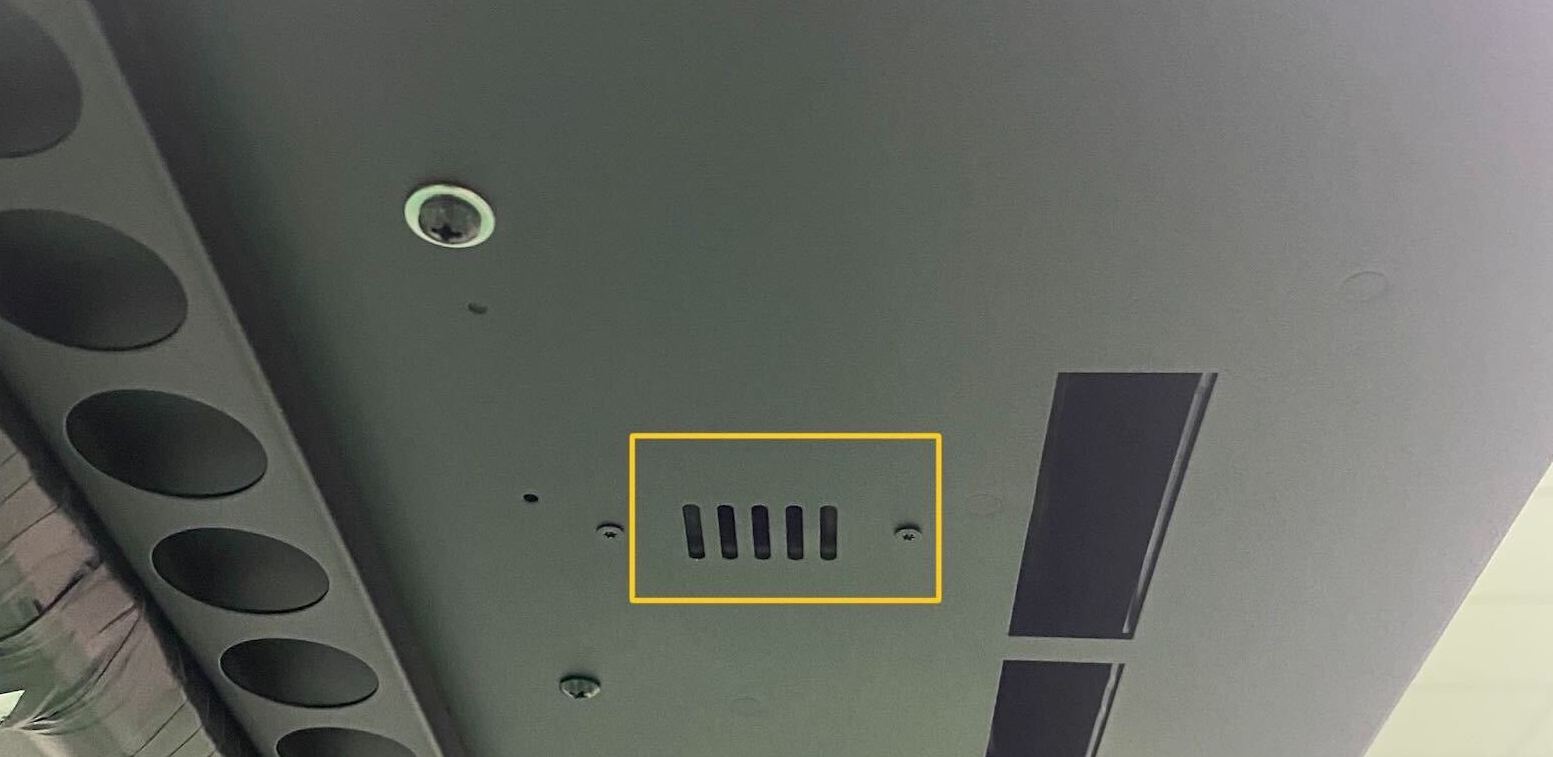

▲ 기기 하단의 통풍구를 확인하세요.

통풍구가 있다면 최신 모델이므로 이 문서를 건너뛰셔도 됩니다.

통풍구가 없다면 아래 단계에 따라 에어 호스를 설치하세요.

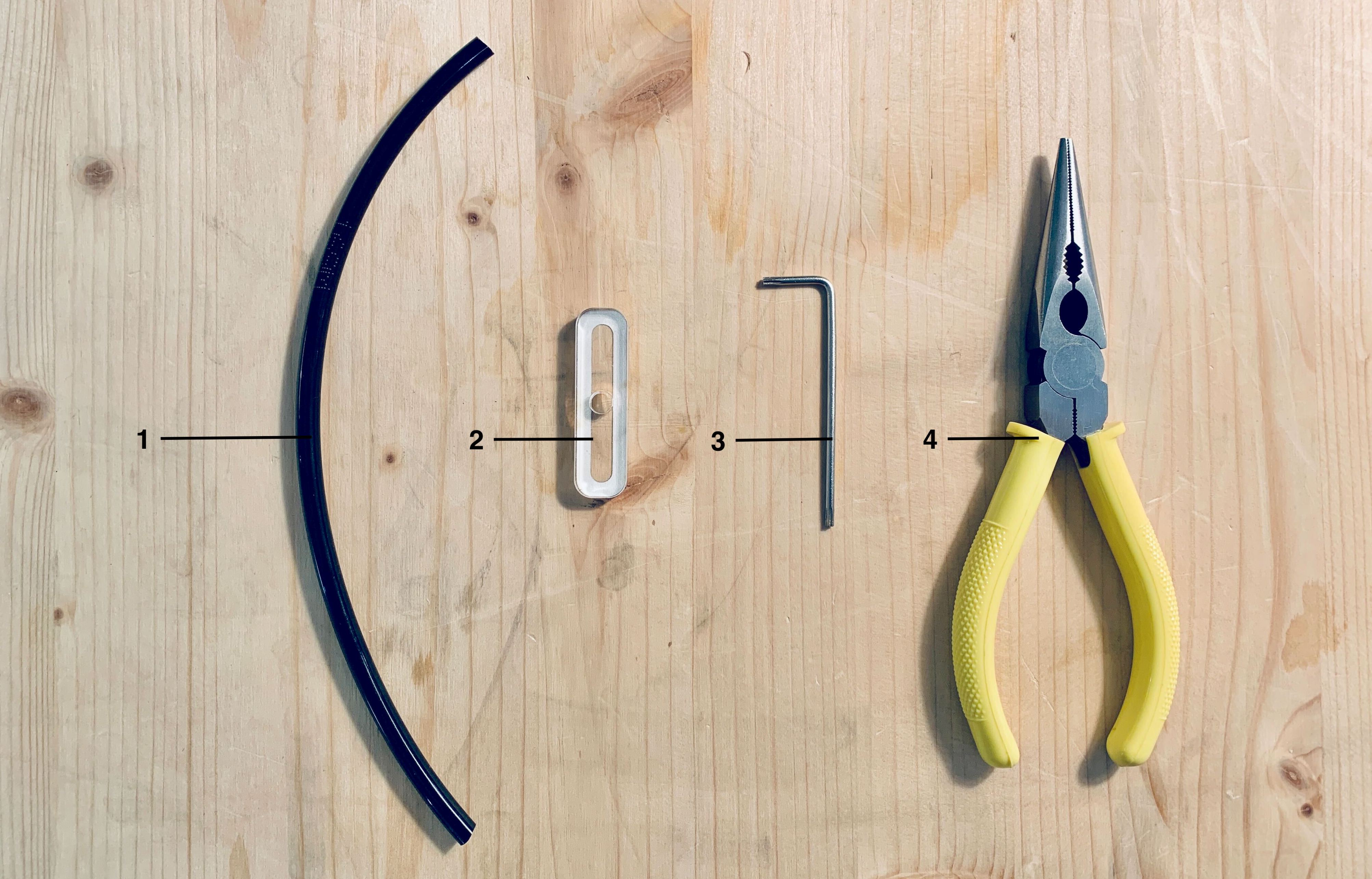

준비물:
사용자 준비 항목:
1｜OD6*ID4mm 에어 호스 30cm
2｜양면 테이프가 부착된 에어 호스 브래킷 (5mm 아크릴용 파일 / 5mm 아크릴용 양면 테이프용)
3｜2.5mm 육각 렌치
4｜뾰족 집게

설치 단계

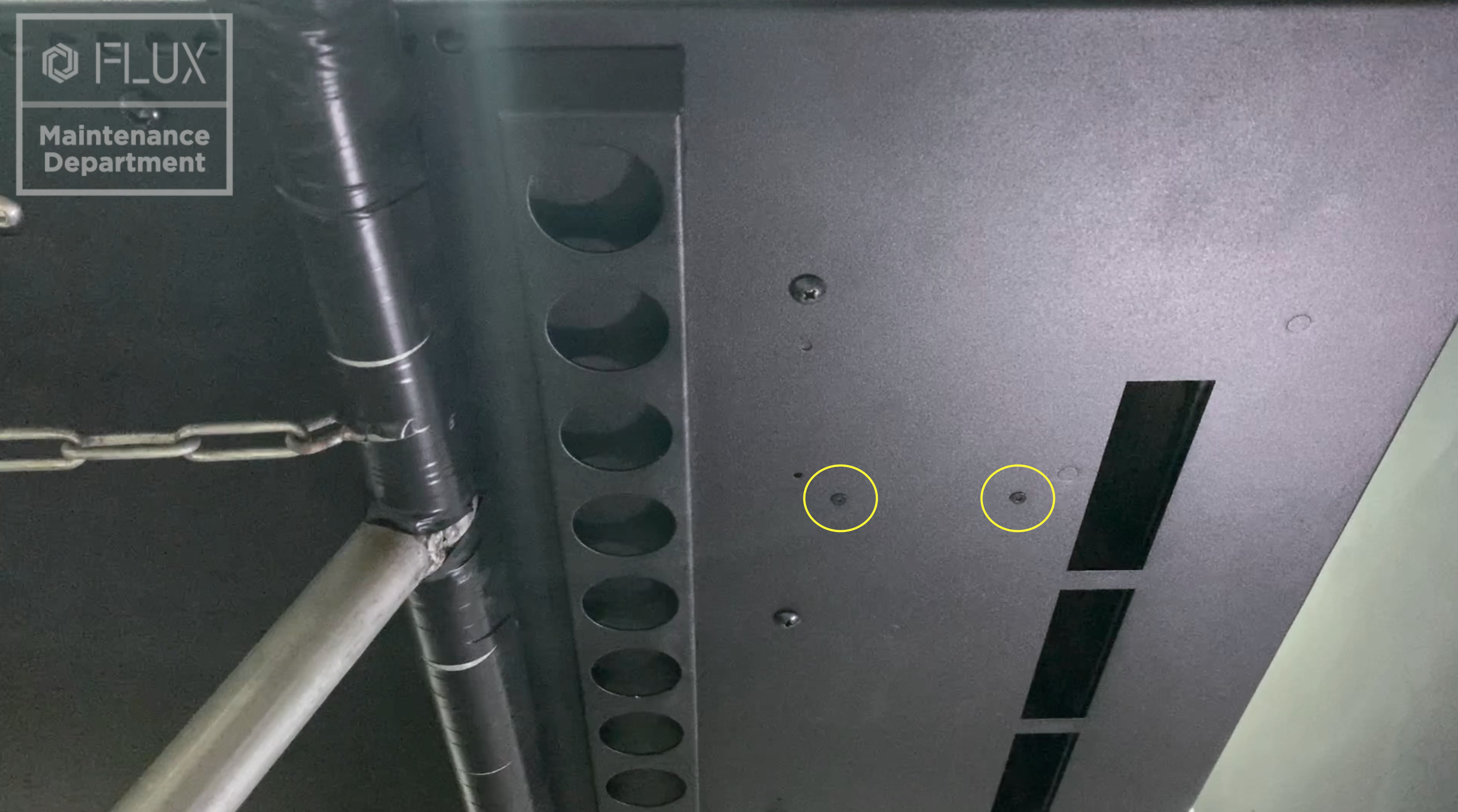

1. T8 렌치를 사용하여 에어 펌프의 고정 나사 두 개를 제거하세요.

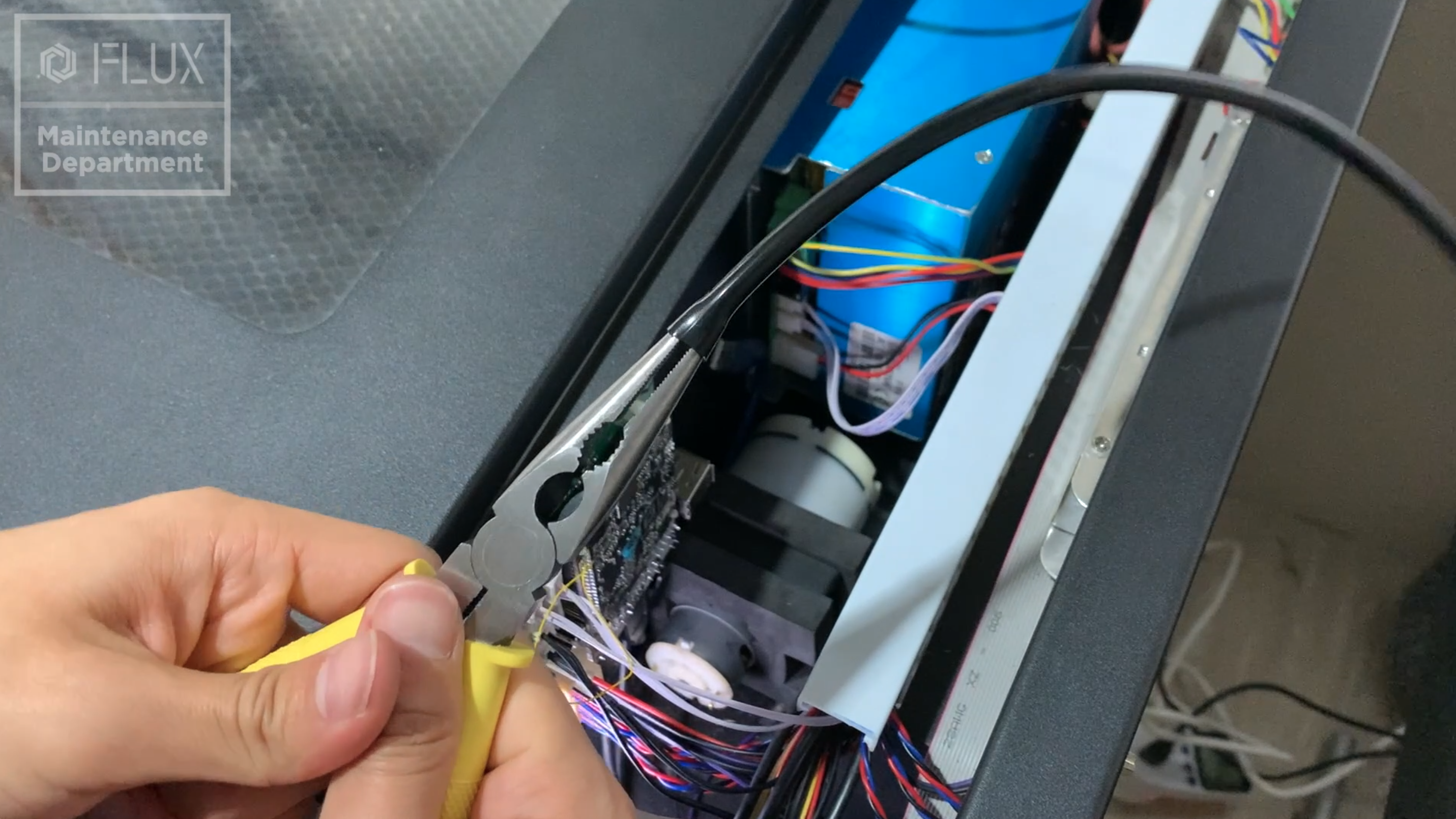

2. 뾰족 플라이어를 사용하여 에어 호스의 입구를 약간 확장하세요.

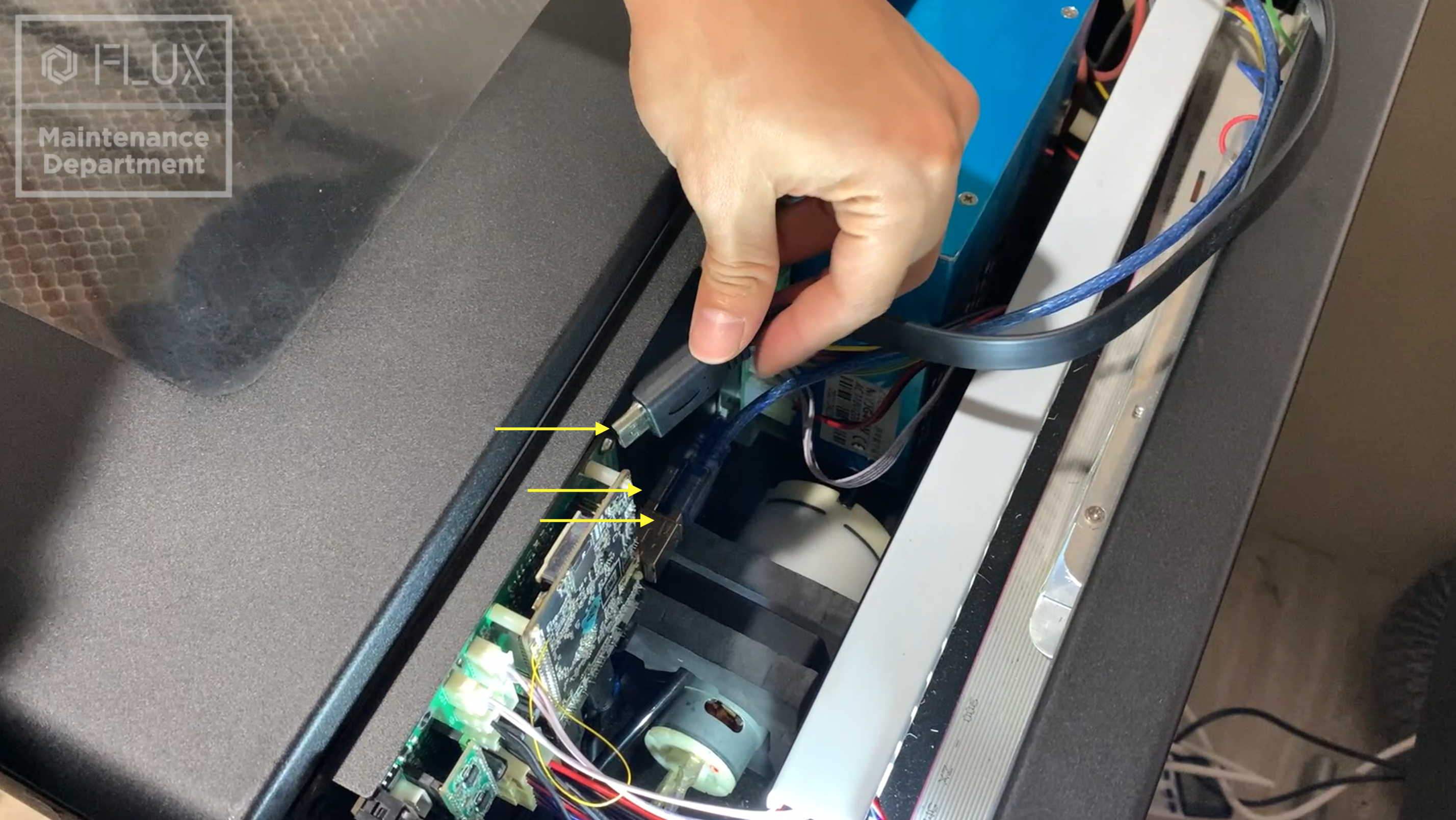

3. 메인보드에 연결된 세 개의 커넥터를 분리하세요.

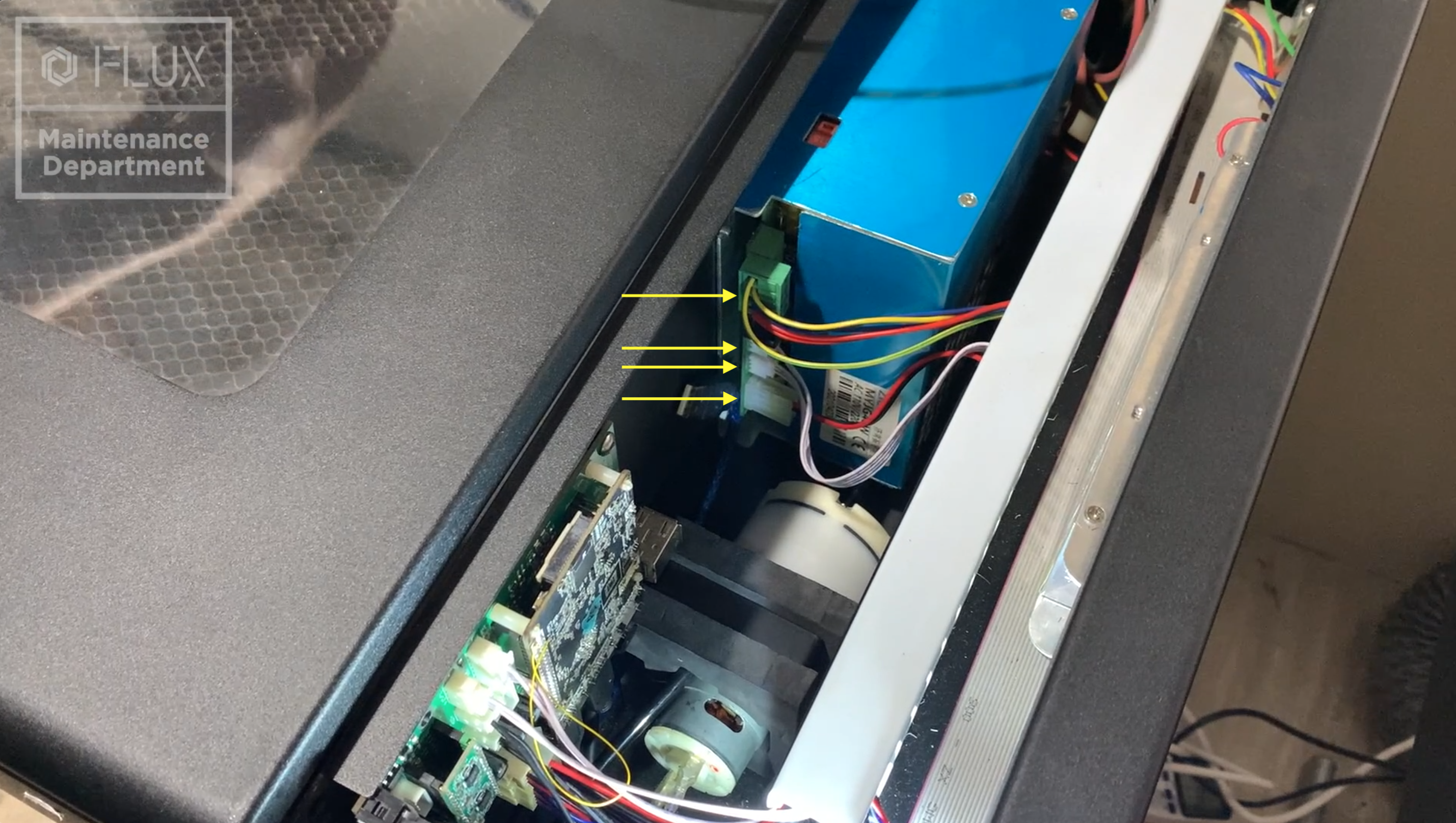

4. 레이저 전원 공급 장치의 4개 커넥터를 분리하세요.

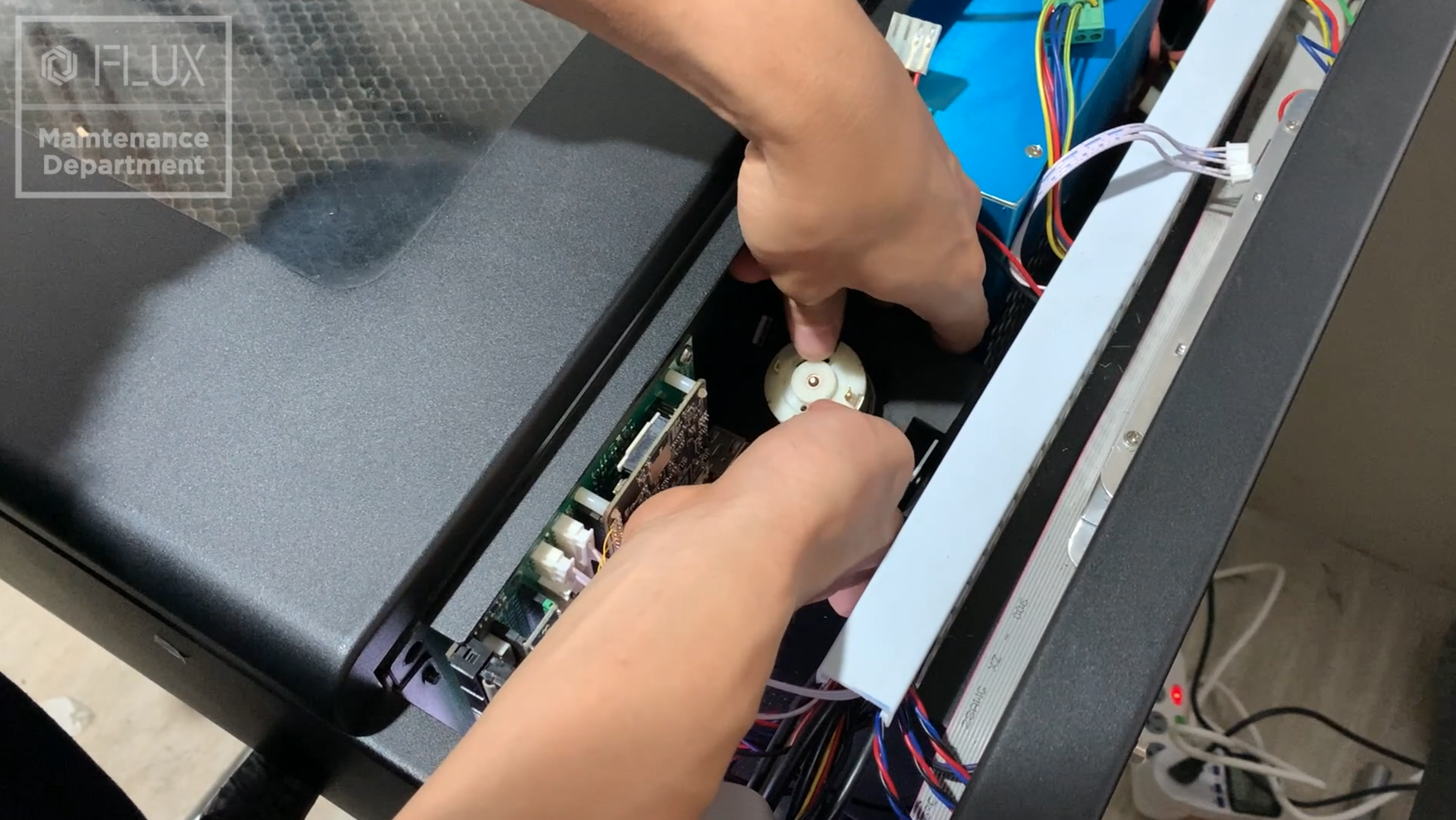

5. 에어 펌프에서 완충재를 제거하세요.

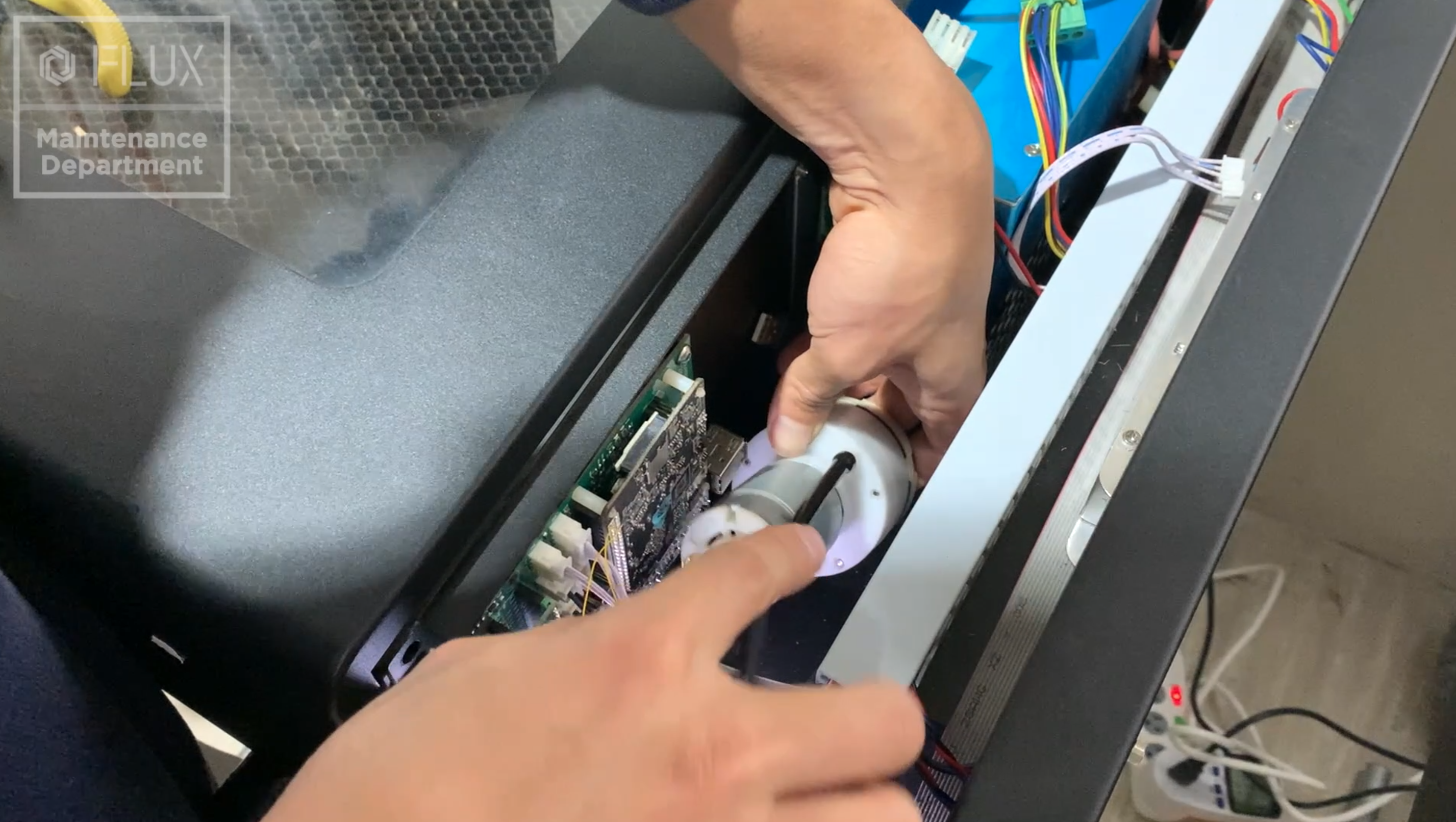

6. 에어 호스를 공기 흡입구에 연결하세요.

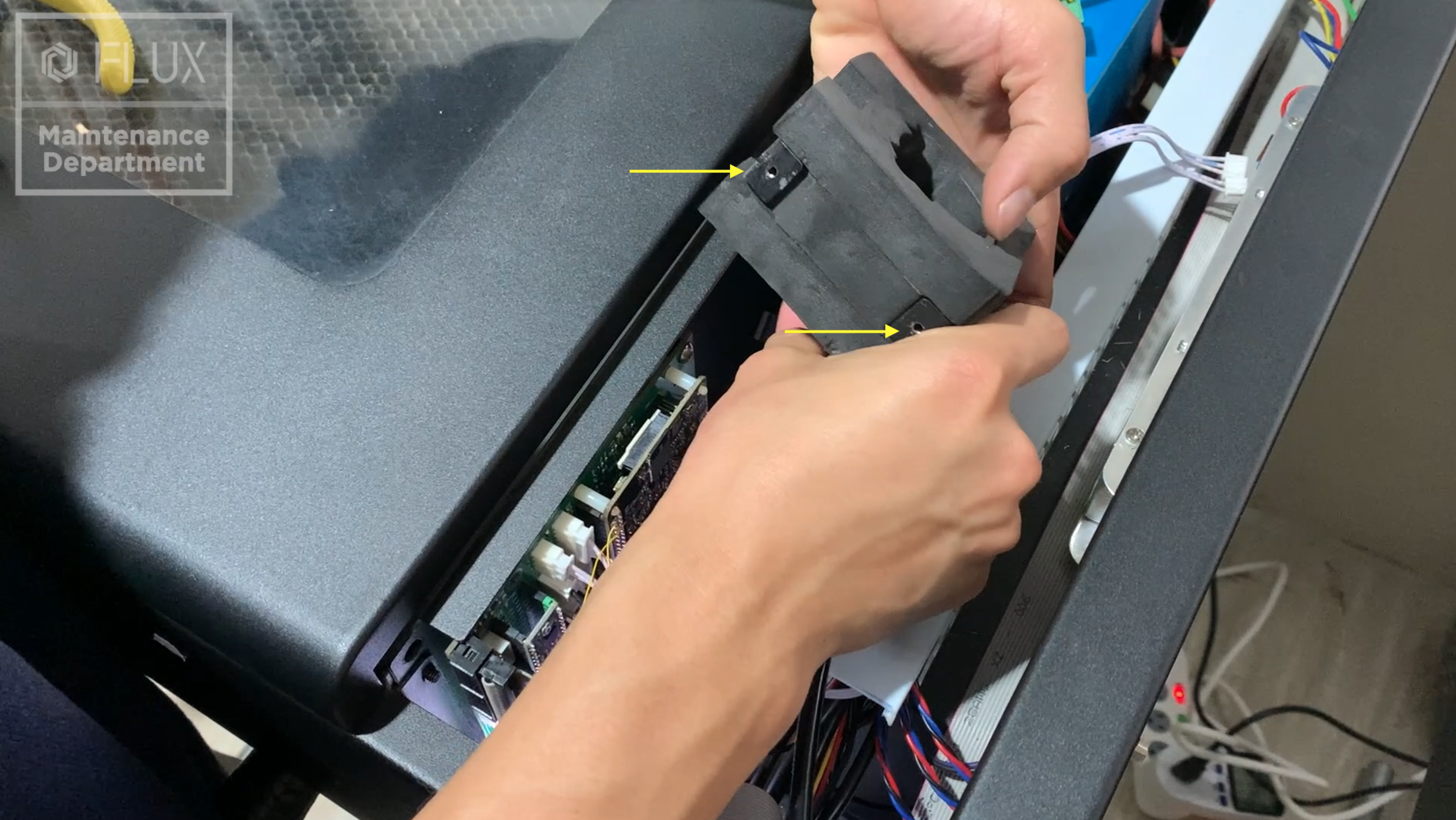

7. 나사 구멍이 아래쪽을 향하도록 해야 합니다.

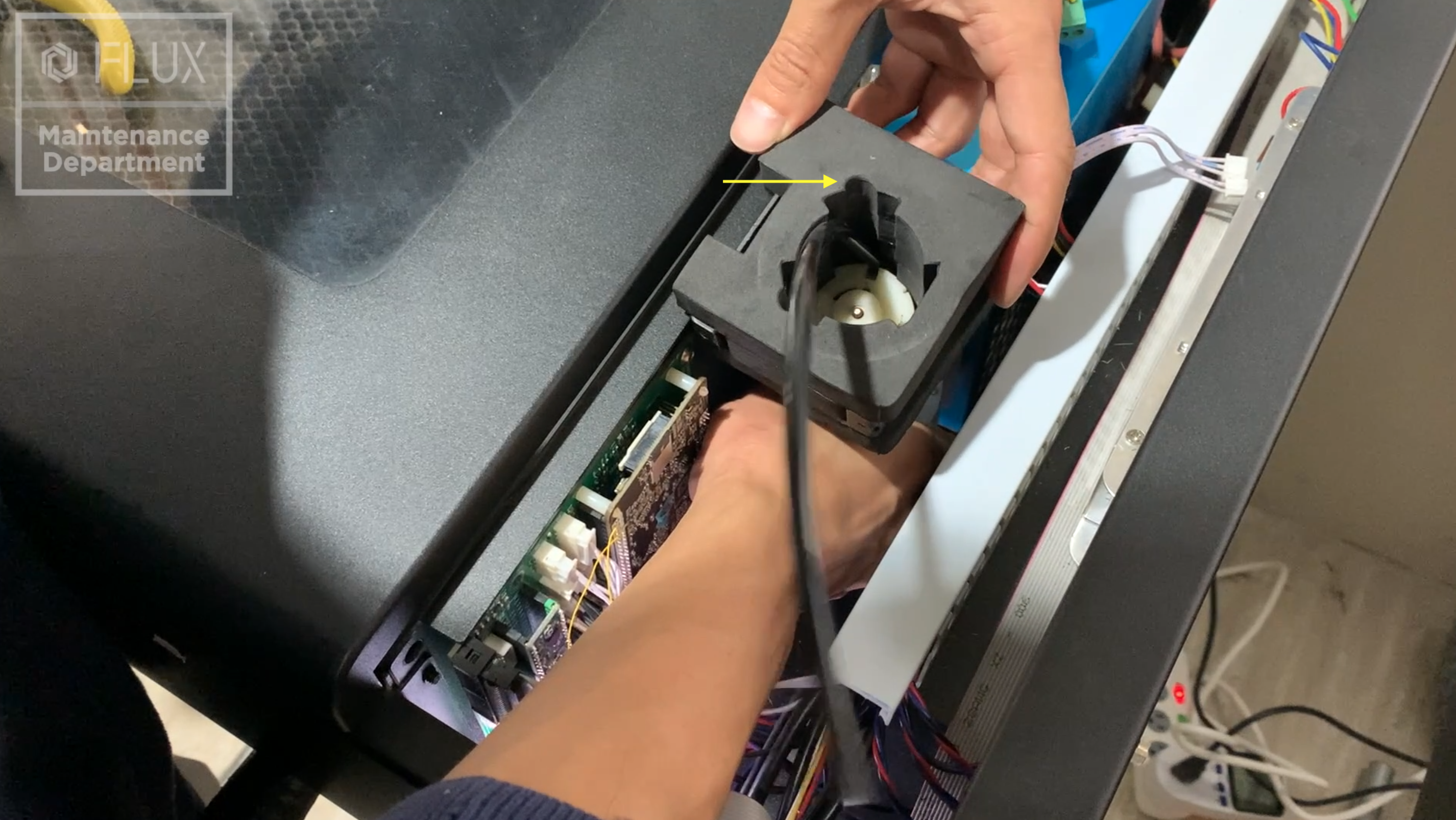

8. 에어 펌프와 함께 완충재를 씌우세요. 에어 호스는 완충재의 둥근 구멍을 통과해야 합니다.

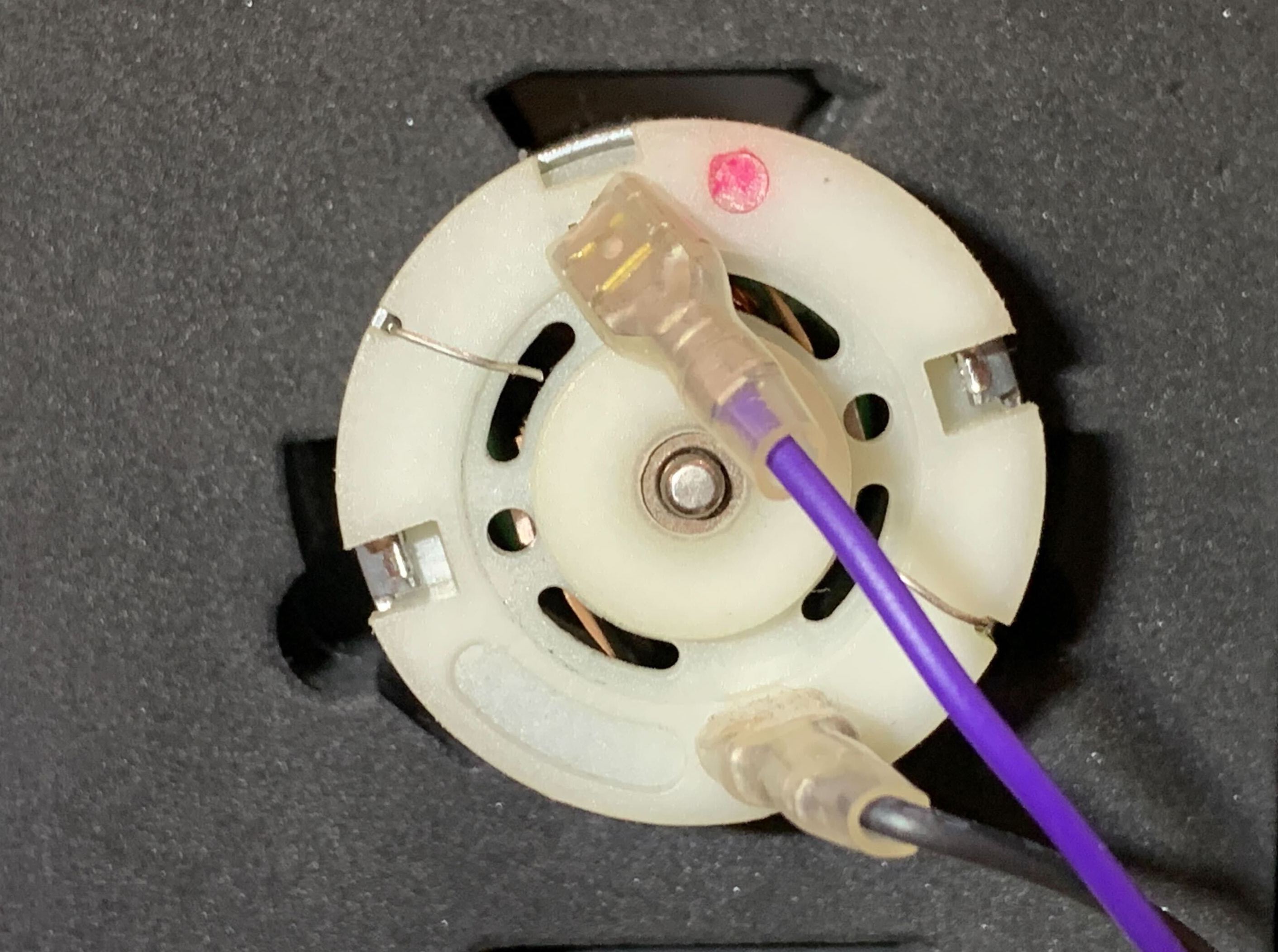

9. 에어 펌프의 배선을 연결하세요(파란색 전선은 옆에 빨간 점 표시가 있는 전극용입니다).

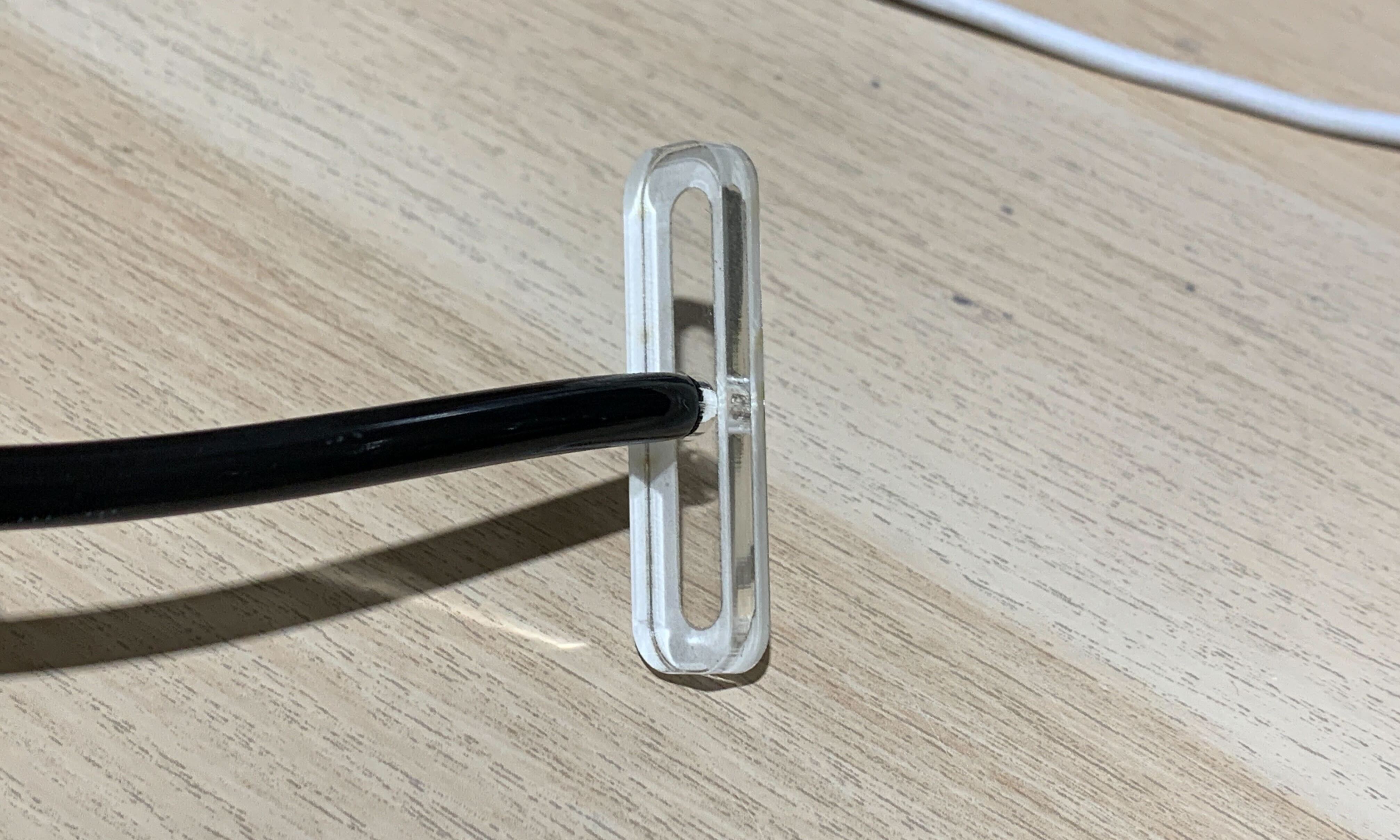

10. 브래킷의 구멍에 호스를 삽입하세요.

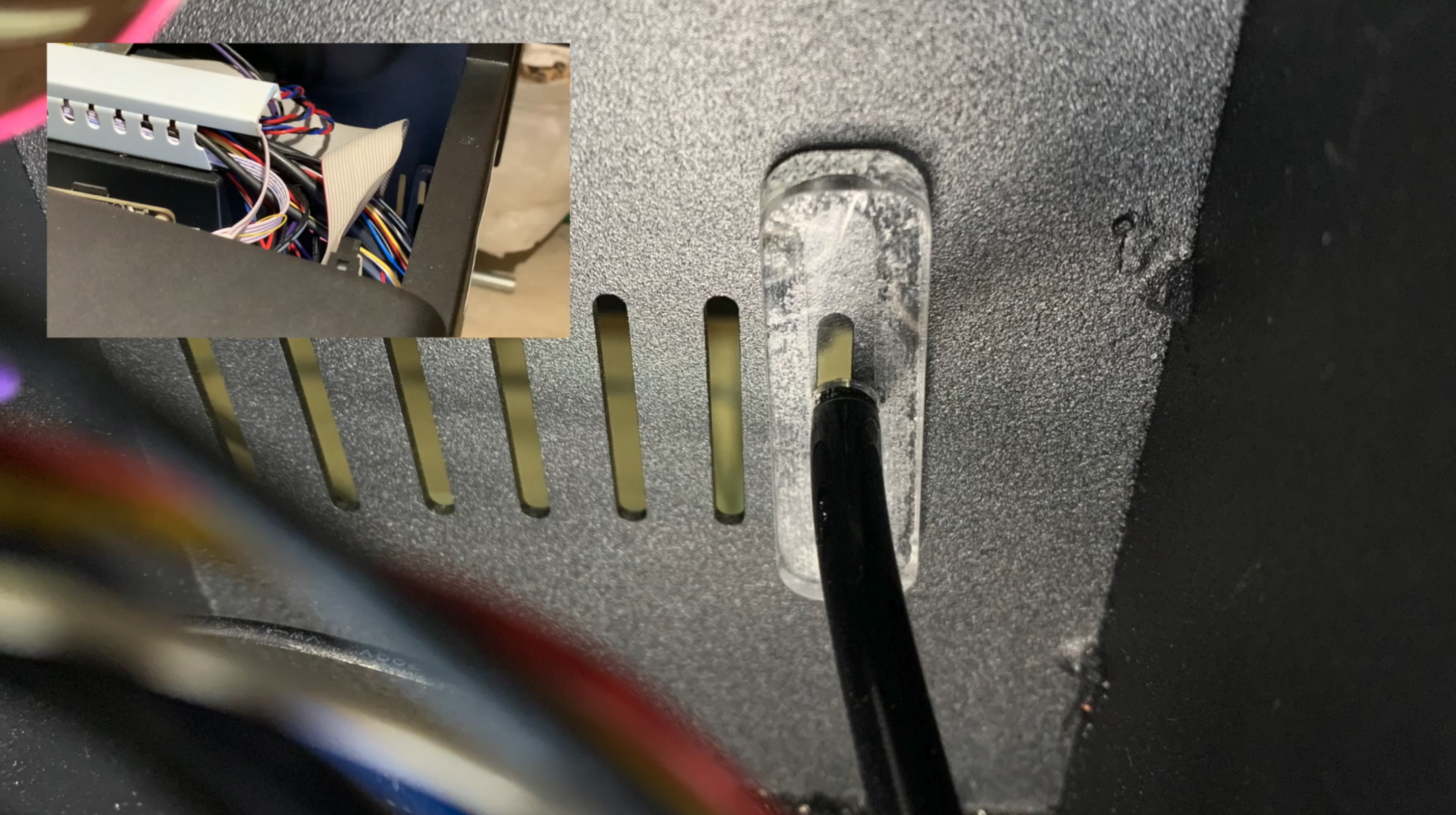

11. 스티커를 사용하여 환기구에 브래킷을 고정하세요.

12. 레이저 전원 공급 장치의 커넥터를 연결하세요.

13. 메인보드의 커넥터를 연결하세요.

14. T8 렌치를 사용하여 에어 펌프의 고정 나사를 조이세요.

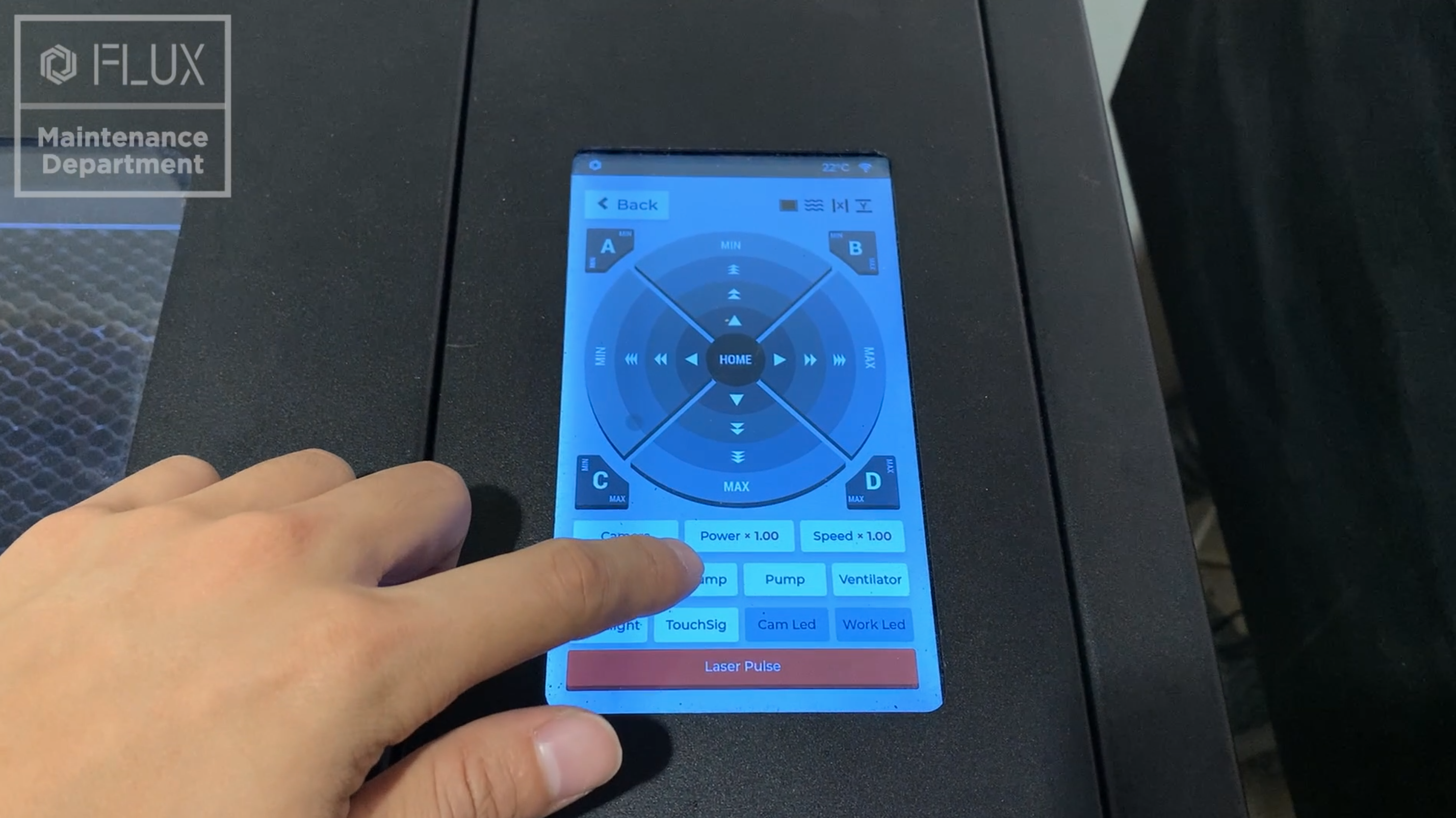

15. 기기를 켜고 에어 펌프의 흡입 기능을 확인하세요.

16. 완료
