5-12 카메라 정렬 문제

소프트웨어의 카메라 미리보기에 표시된 것과 실제 조각 결과가 다른 경우 다음 사항을 확인하십시오:

1. 초점 평면 보정

아래로 전환할 때 초점 프로브가 물체 표면과 접촉하는지 확인하십시오. 새 재료를 표면에 놓을 때마다 플랫폼 높이를 조정해야 합니다. 자동 초점 추가 기능을 사용하는 경우 레이저 헤드가 올바른 높이에 있는지 확인하십시오.

2. 물체 높이

두꺼운 물체를 미리 볼 때 물체의 측면도 캡처될 수 있어 이미지가 뒤섞일 수 있습니다.

3. 카메라 보정

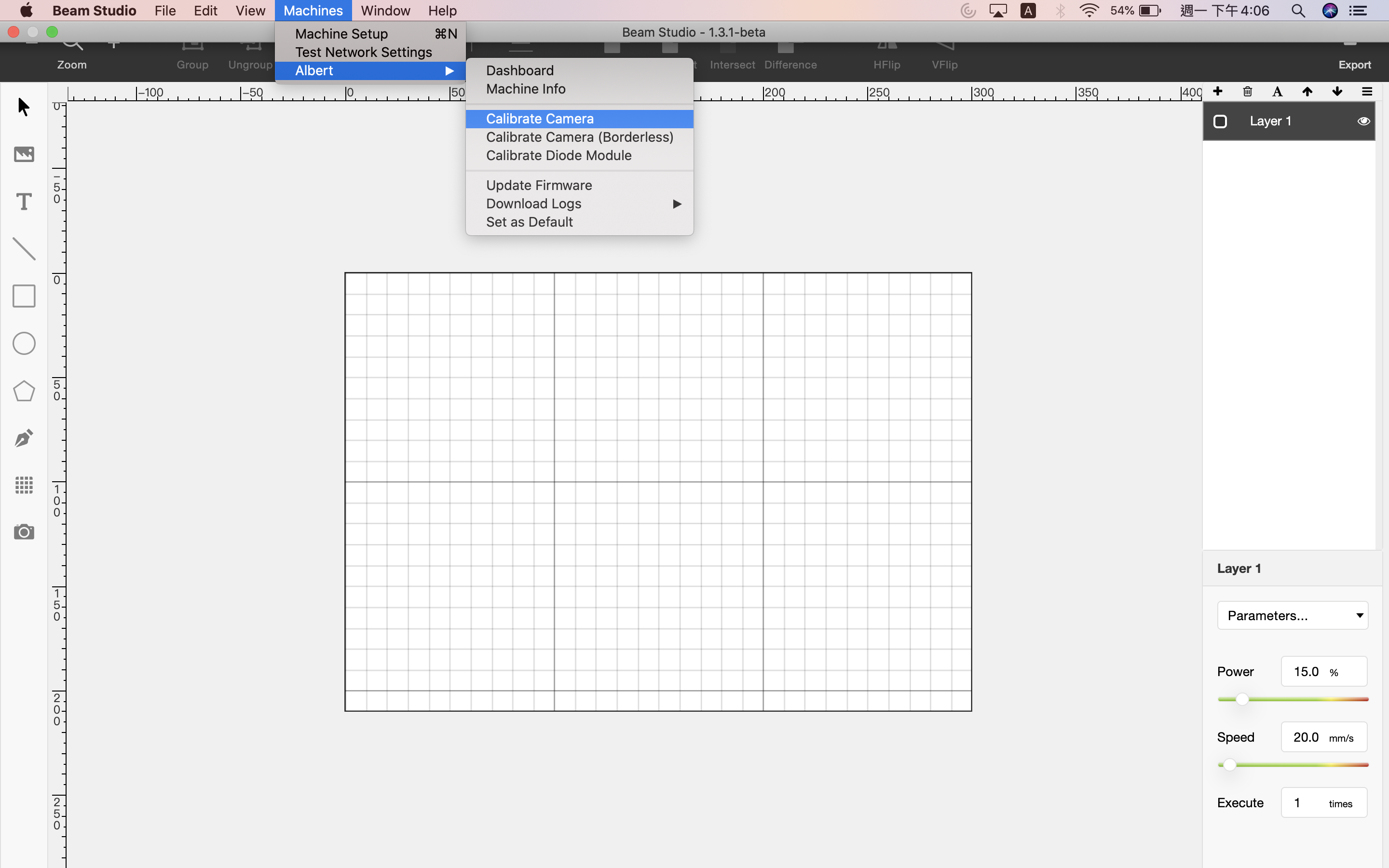

Beam Studio > 메뉴 > 기기 > 기기 선택 > 카메라 보정

조각을 시작하기 전에 초점을 조정해야 합니다.

정확한 초점을 맞추기 위해 초점 프로브를 올바르게 사용했는지 확인하십시오.

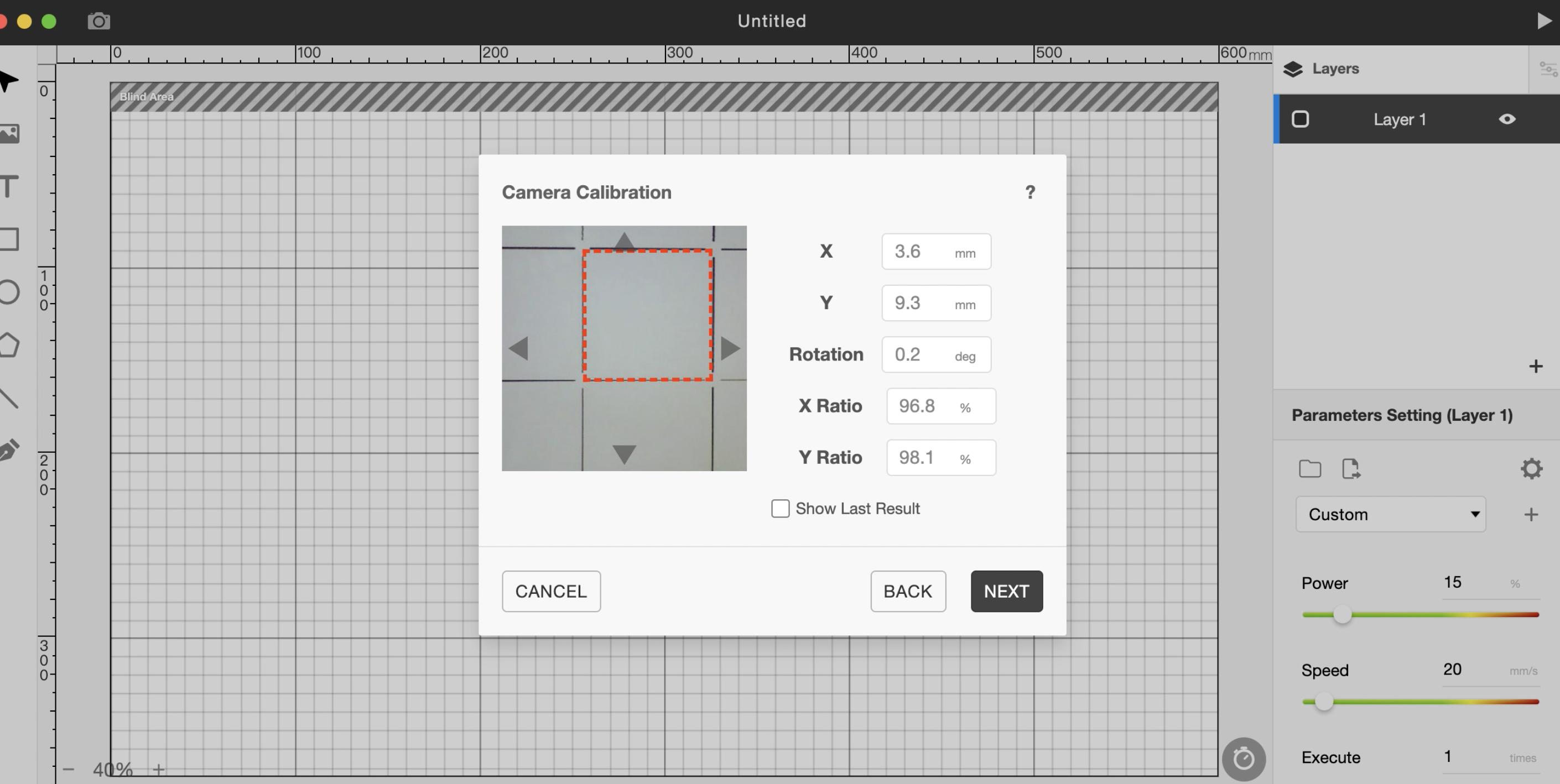

조각 후 다음 이미지가 컴퓨터에 나타납니다.

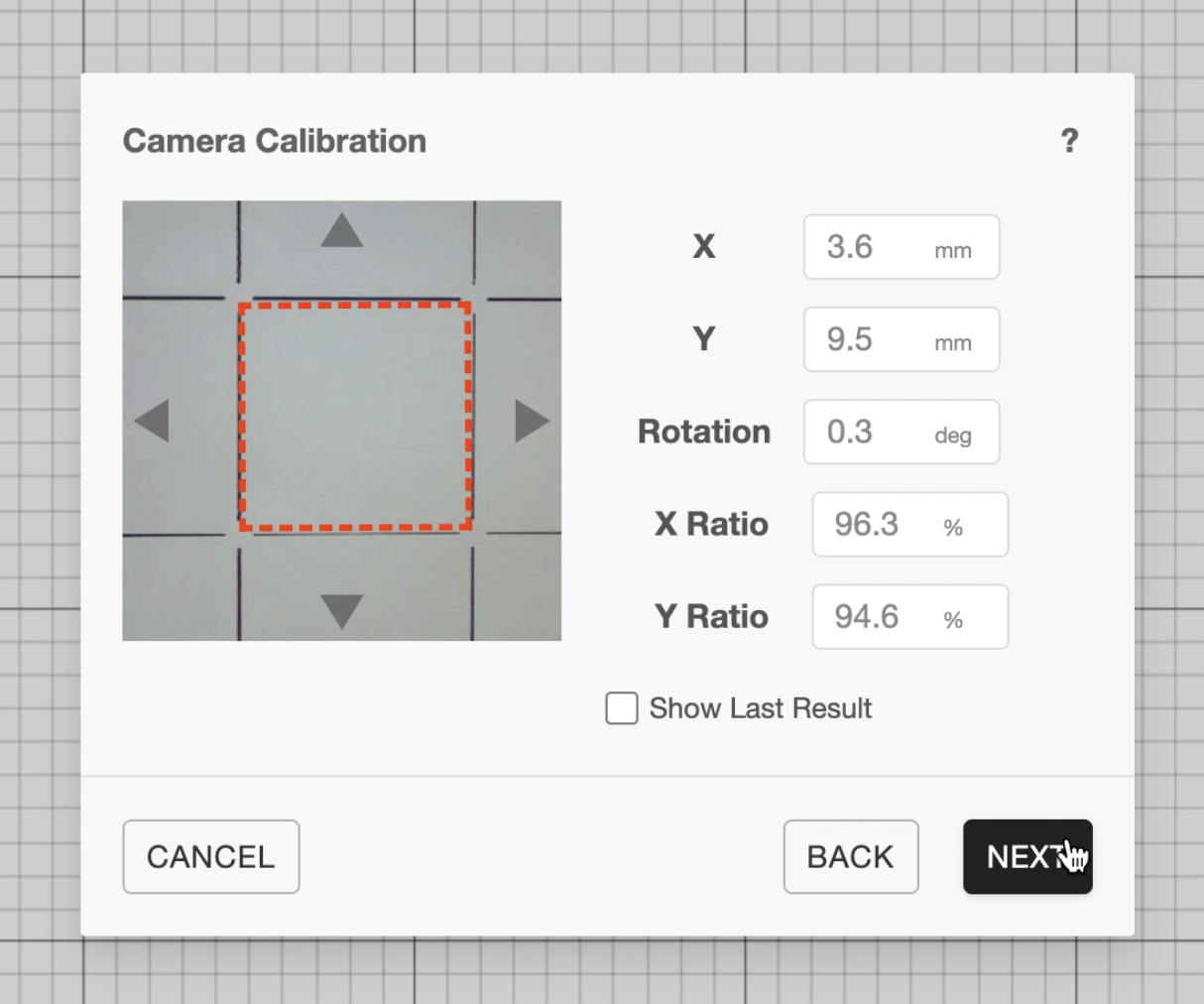

미리보기 이미지에서 빨간색 사각형의 오프셋을 관찰하십시오. 미리보기 이미지에서 조각된 사각형과 빨간색 사각형이 일치하도록 오른쪽의 해당 값을 조정하십시오.

다음을 클릭하기 전에 다음 사항을 확인하십시오: 다음, 다음 사항을 확인하십시오:

1. 조각된 사각형이 중앙에 위치해야 합니다.

2. 빨간색 사각형이 조각된 사각형 내부에 제대로 삽입되어야 합니다.

4. 보정 결과 확인(오른쪽 그림)

(X,Y) = (77.5mm, 77.5mm)에 너비 W와 높이 H가 25mm인 사각형을 그리고 사각형이 격자선의 중앙 사각형과 겹치는지 확인하십시오. 맞지 않으면 용지에 다시 초점을 맞추고 카메라를 재보정하십시오.

5. SVG 파싱 문제

3단계는 문제가 없는데 여전히 디자인에 오프셋이 발생하는 경우 파일에 문제가 있을 수 있습니다. 파일을 다음으로 보내주시면 수정 방법을 안내해 드리겠습니다: FLUX 고객 지원 파일 수정 방법을 안내해 드리겠습니다.
