만약 광학 경로가 어긋나 있다면, 광학 경오가 재조정되어야 합니다.
광학 경로가 어긋난 증상 : 1. 각인 패턴이 특정방향으로더 깊어짐 ; 잘려진 부분이 수직적이지 않음.

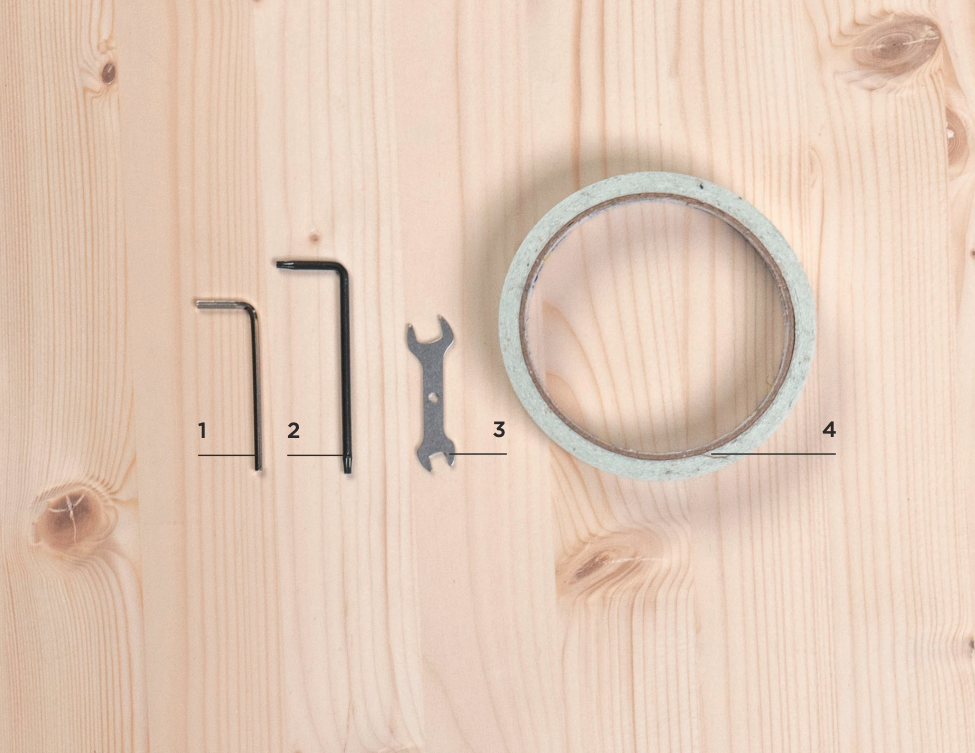

준비물 : 액세서리 박스에 포함 :
1 | 2.5mm 육각 렌치, 2 | 육각별모양 드라이버, 3 | 더블헤드 렌치,
4 | 양면 테이프

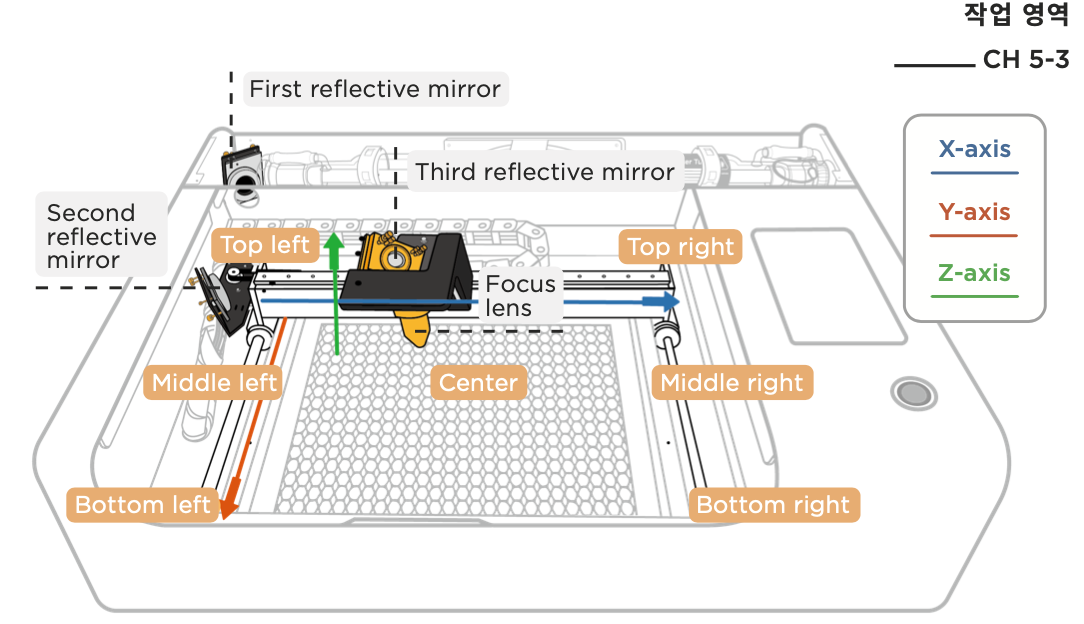

얼라인먼트 방법 :
1. Y 축 방향은 첫번째 반사경과 관련되어 있습니다. 첫번째 반사경이 올바르게 조정한 후에, 왼쪽 하단 에 생긴 레이저 스팟은 왼쪽 상층에 생긴 스팟과 일치해야 합니다. 첫번째 반사경이 조정될 때 두번 째 반사경 위에 양면테이프를 놓으십시오.
2. X 축 방향은 두번째 반사경과 관련이 있습니다. 두번째 반사경을 올바르게 조정한 후에, 중앙의 오 른쪽에 생긴 레이저 스팟은 중앙의 왼쪽에 생긴 스팟과 일치해야 합니다. 두번째 반사경이 조정될 때 세번째 반사경 위에 양면테이프를 놓으십시오
3. Z 축 방향은 세번째 반사경과 관련이 있습니다. 세번째 반사경을 올바르게 조정한 후에, 레이저 스 팟은 레이저 분출구의 중앙에 놓여있어야 합니다. 세번째 반사경을 조정할 때 레이저 분출구에 양 면 테이프를 놓으십시오.
얼라인머트 절차:
레이저 튜브
목표: 첫번째 반사경에 레이저 스팟 위치시키기.
방법 :

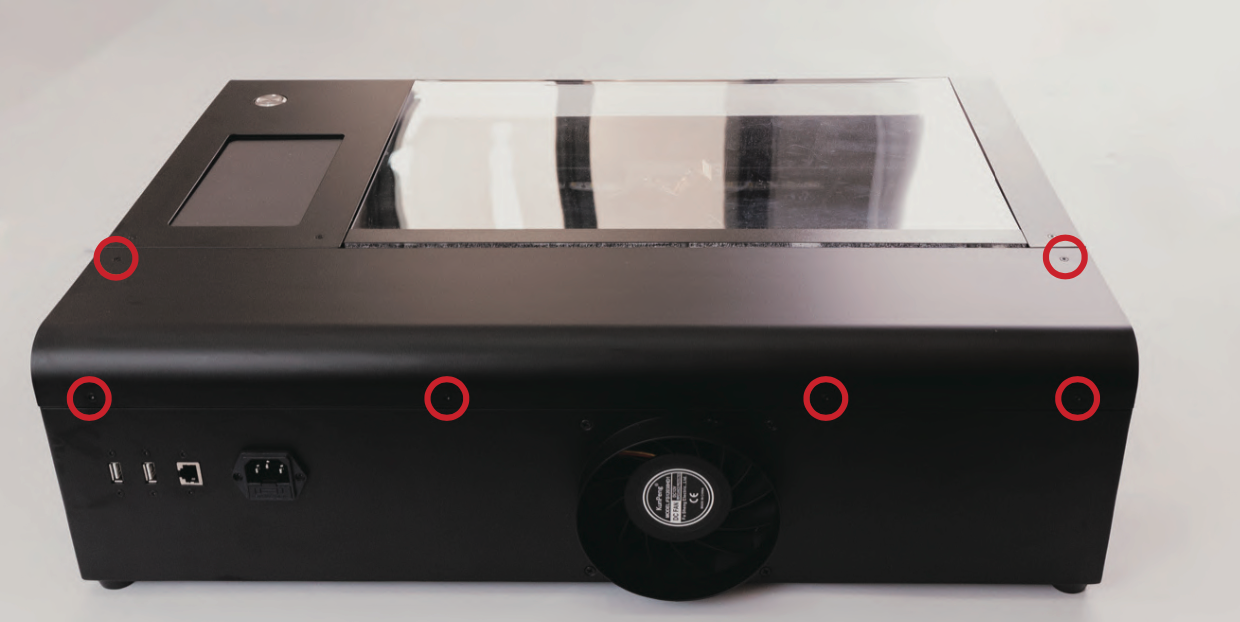

1. 백커버탈거 : 별모양드라이버를사용하여백커버를탈거하십시오.

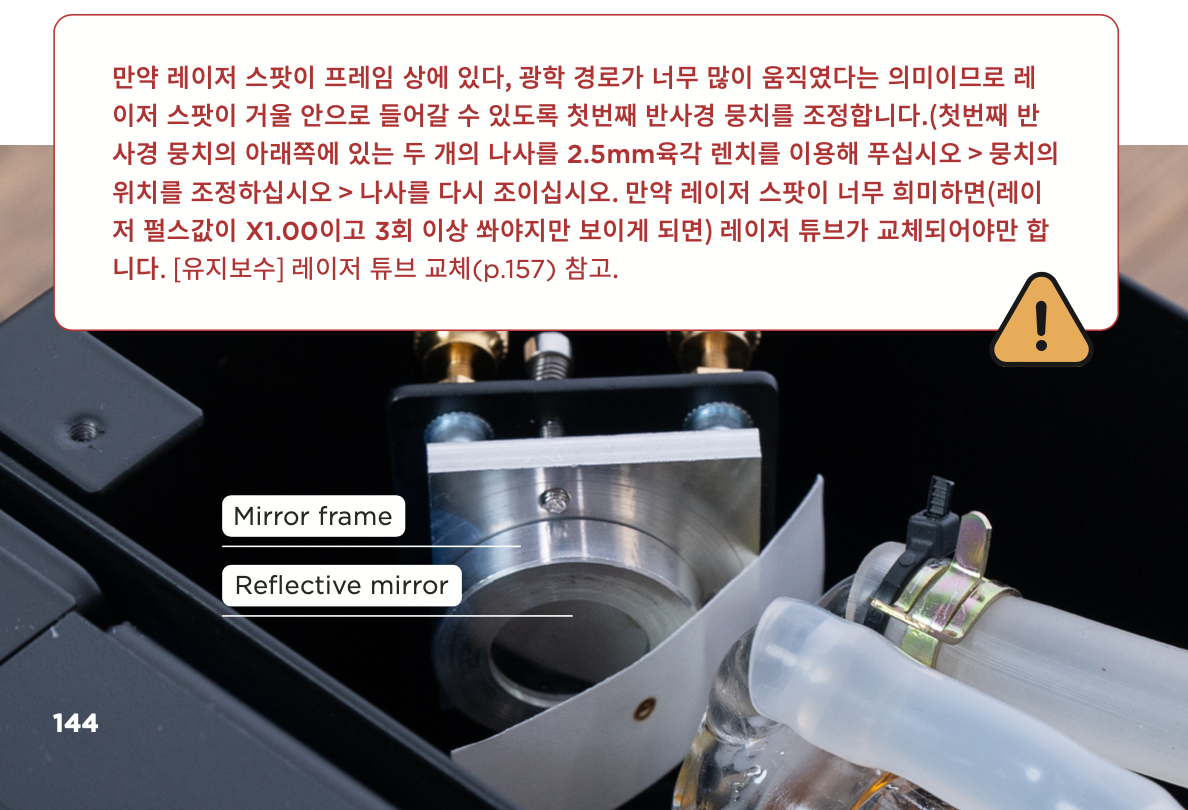

2. 테이프 붙이기 : 첫번째 반사경의 둥근 메탈 프레임에 양면테이프를 붙이십시오.
3. 첫번째 반사경에 레이저 스팟 위치시키기 :
커버들 닫음 > 화면 상 ‘MAINTAIN’을 클릭 > ‘Laser
Pulse’ 클릭>커버 열기>거울 프레임을 피해 거울 안에 레이저 스팟이 위치하는지 확인.
첫번째 반사경
목표: 왼쪽 하부 레이저 스팟과 왼쪽 상부 레이저 스팟 일치시키기
방법 :
1. 모터를 풀고 테이프를 붙임 : ‘MAINTAIN’을 클릭하여 원위치 시킴 > ‘Motors’ 클릭 > 두번째 반사
경 메탈 프레임에 양면 테이프 붙이기.
2. 왼쪽 상부에 레이저 스팟 쏘기 : 수동으로 레이저 헤드를 왼쪽 상부로 이동시킴>커버 닫기 > ‘Laser
Pulse’ 클릭>커버 열기>레이저 스팟 확인:다음(왼쪽 하부)레이저 스팟이 어떻게 움직이는지 확
인 요망.
3. 왼쪽 하부에 레이저 스팟 쏘기 : 수동으로 레이저 헤드를 왼쪽 하부로 이동시킴>커버 닫기>

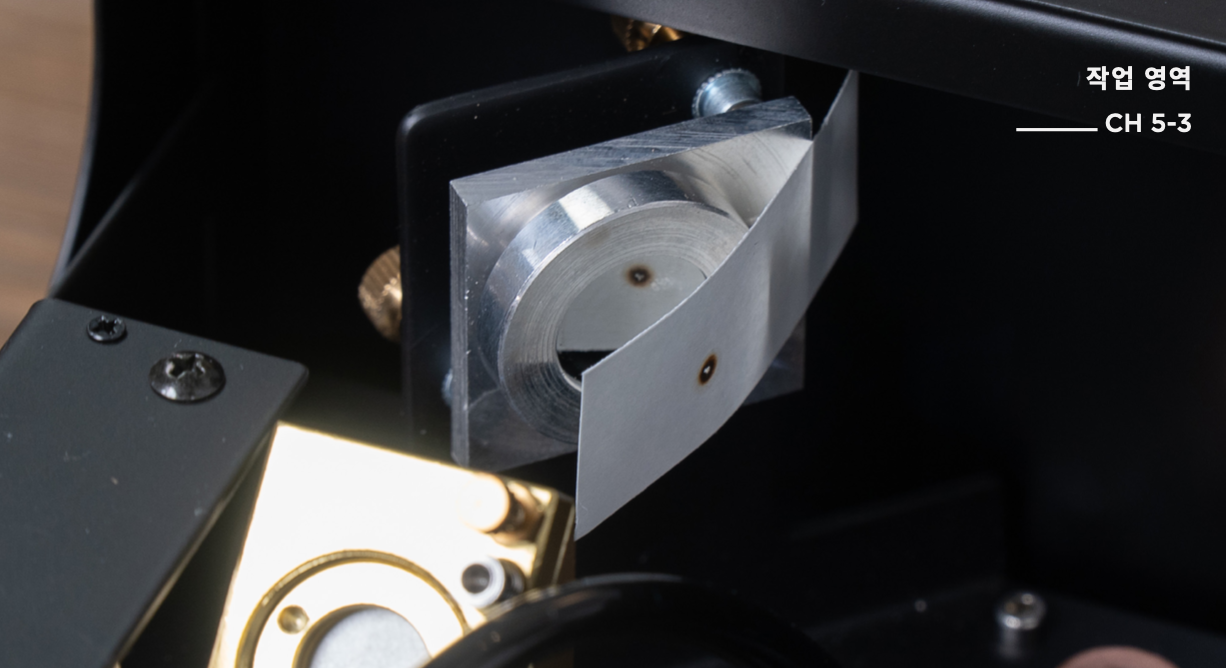

‘Laser Pulse’클릭 > 커버 열기 > 상부와 하부의 레이저 스팟이 거울 프레임을 피해 일치하는지 확인. (위 사진 참고) 레이저 스팟이 일치하지 않는다면, 레이저 스팟 움직임의 방향에 따라 첫번째 반 사경의 뒤에 있는 거울 조정 나사를 조절하십시오.
4. 첫번째 반사경 조정하기 : 쓰레드락커를 부드럽게 하기 위해 너트에 소량의 알코올 투입 > 거울 조정 나사를 돌리지 않은 채 더블헤드 렌치를 이용해 너트를 품>레이저 스팟의 움직임의 방향에 따라 거 울 조정 나사를 풀거나 조임(추후 설명)>왼쪽 상부와 하부의 레이저 스팟이 일치하도록 2, 3, 4단 계를 반복 > 조정이 끝나면 거울 조정 나사를 돌리지 않은 채 너트를 조임.
첫번째 반사경 조정이 완료되면 두번째 반사경을 조정하십시오.

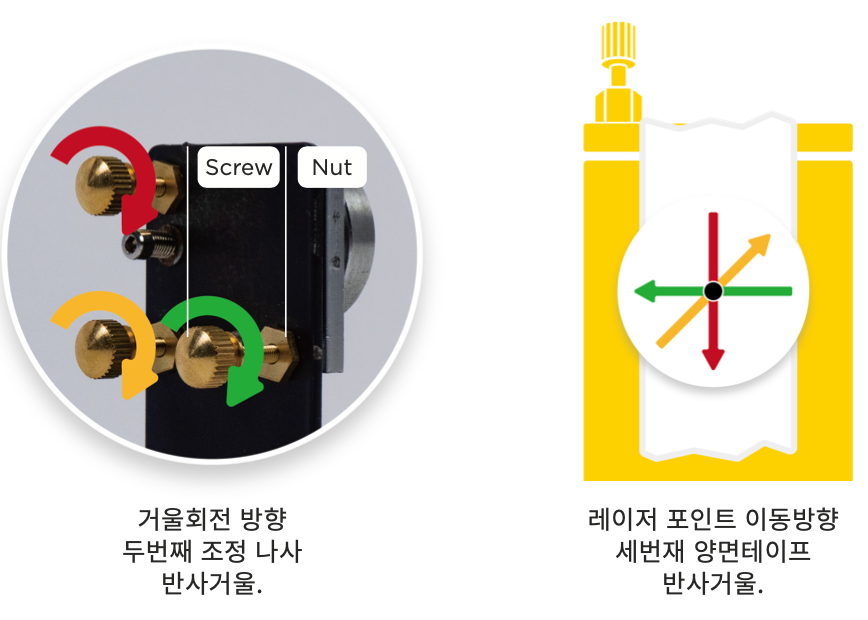

나사를 풀고 조이면 반사경의 각도가 바뀝니다.
- 노란 나사를 돌릴 때, 빨간 나사와 녹색 나사의 교점을 회전축이라고 생각하면 됩니다.
노란 나사를 시계방향으로 거울의 왼쪽 위를 밀어서 레이저 스팟을 오른쪽 아래로 이동시킵니다. 노란 나사를 반 시계 방향으로 풀면, 왼쪽 위를 뒤로 오게 하여 레이저 스팟을 왼쪽 위로 이동시킵니다.
- 녹색 나사를 돌리면, 노란 나사와 빨간 나사의 교점을 회전축으로 생각하면 됩니다.
녹색 나사를 시계 방향으로 조이면, 거울의 오른쪽 위를 밀어서 레이저 스팟을 왼쪽으로 이동시킵니다. 녹색 나사를 반 시계 방향으로 풀면 오른쪽 위를 뒤로 오게 하여 레이저 스팟을 오른쪽으로 이동시킵니다.
- 빨간 나사를 돌리면, 노란 나사와 녹색 나사교점으로 회전축이라고 생각하면 됩니다.
빨간 나사를 시 계방향으로 조이면, 거울의 왼쪽 아래를 밀어 레이저 스팟을 위쪽으로 이동시킵니다. 빨간 나사를 반 시계 방향으로 풀면 거울의 왼쪽 아래를 뒤로 오게 하여 레이저 스팟을 아래로 이동시킵니다.
두번째 반사경
목표: 중앙 오른쪽과 왼쪽의 레이저 스팟 일치시키기.
방법 :
1. 테이프 붙이기 : 세번째 반사경의 프레임에 양면테이프를 붙이십시오.
2. 중앙 왼쪽 레이저 스팟 얻기 : 수동으로 레이저 스팟을 중앙 왼쪽으로 이동시킴 > 커버 닫음 > ‘Laser Pulse’ 클릭 > 커버 열기 > 레이저 스팟 확인하기.
3. 중앙 가운데 레이저 스팟 얻기 : 수동으로 레이저 스팟을 중앙 가운데로 이동시킴 > 커버 닫음 > ‘Laser Pulse’ 클릭 > 커버 열기 > 레이저 스팟이 일치하는지 확인하기.
4. 중앙 오른쪽 레이저 스팟 얻기: 수동으로 레이저 스팟을 중앙 오른쪽으로 이동시킴>커버 닫음> ‘Laser Pulse’ 클릭 > 커버 열기 > 레이저 스팟이 일치하는지 확인하기. 만약 레이저 스팟들이 일치 하지 않는다면 레이저 스팟의 위치에 따라 두번째 반사경 뒤에 있는 거울 조정 나사를 조절하십시오.
5. 두번째 반사경 조정하기 : 쓰레드락커를 부드럽게 하기 위해 소량의 알코올을 너트에 뿌리십시오 > 더블헤드 렌치를 사용하여 거울 조정 나사를 돌리지 않은 채 너트를 푸십시오 > 레이저 스팟의 움
직임의 방향에 따라 거울 조정 나사를 조이거나 푸십시오.(추후 설명) > 레이저 스팟들이 일치할 때 까지 2, 3, 4를 반복하십시오 > 조정이 끝나면 거우 조정 나사를 돌리지 않은 채 너트를 조이십시오.
6. 중앙의 왼쪽과 오른쪽 스팟이 일치하는지 확인하기 :

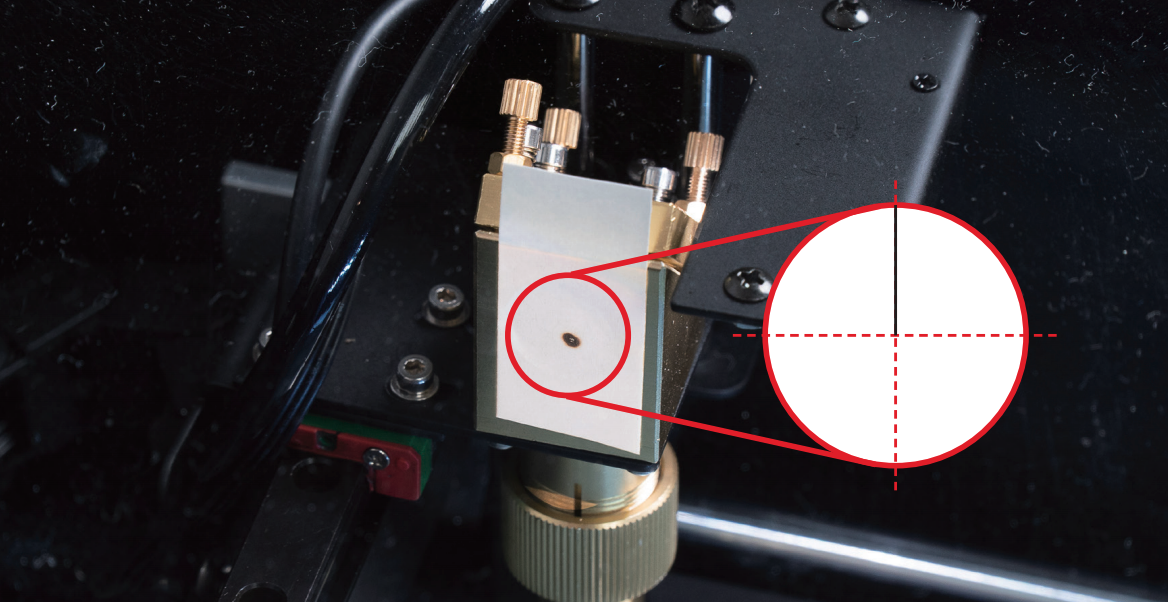

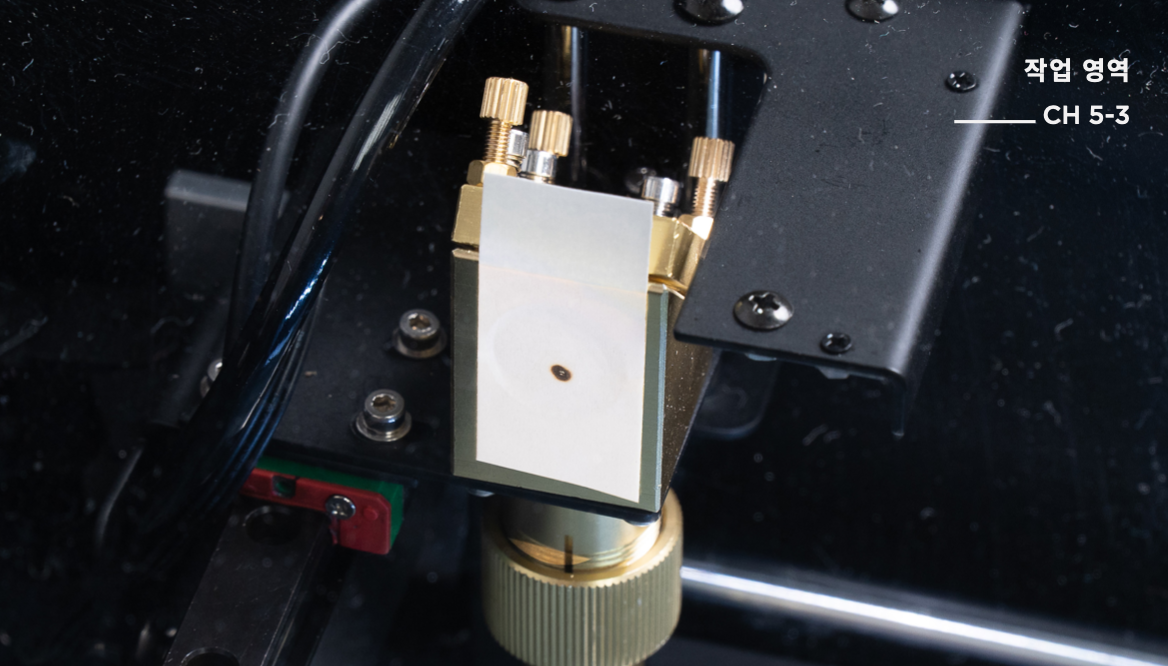

세번째 반사경의 금색 프레임에 양면테이프를 붙이십시오 > 중앙 왼쪽과 오른쪽 스팟이 일치하고 프레임을 피했는지 확인하기 위해 2단계와 4단 계를 반복한 뒤, 겹쳐진 레이저 스팟이 원형 메탈 프레임의 가로세로 교차점에 위치하도록 레이저 헤드 뭉치를 미세 조정하십시오.

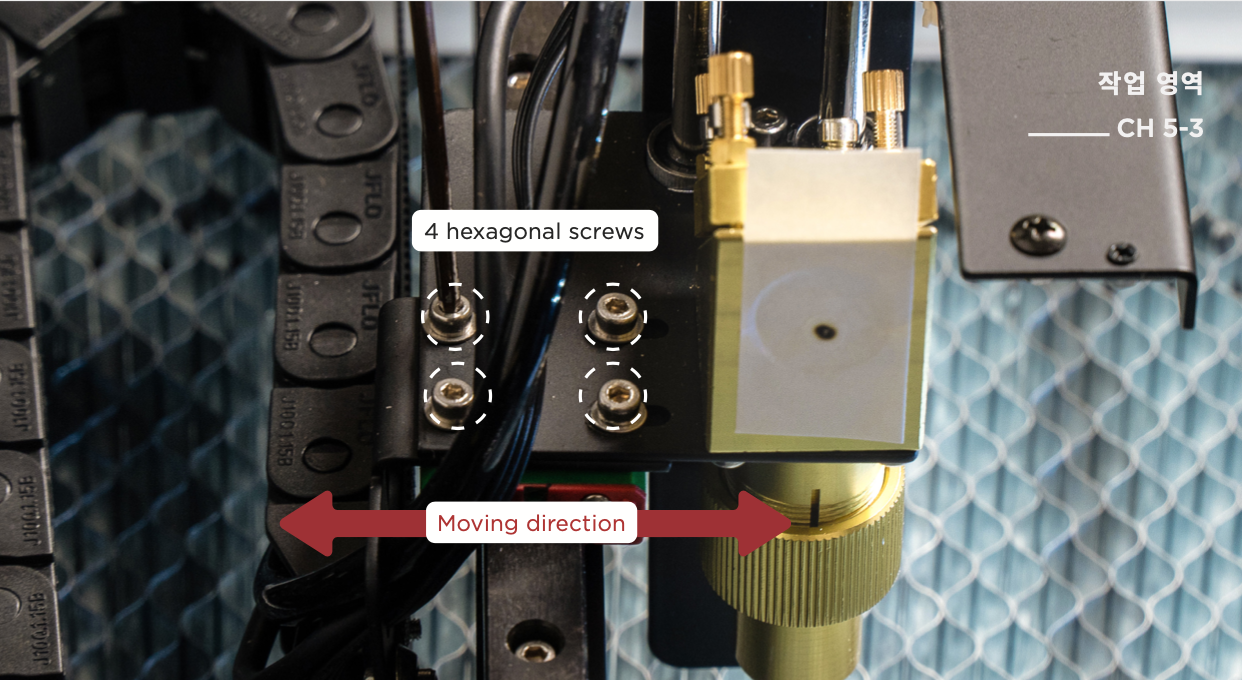

7. 레이저 헤드 뭉치 위치 미세 조정 :
2.5mm 육각 렌치를 이용하여 레이저 헤드 뭉치를 받치고 있는 X 축 위에 있는 4개의 육각 나사를 품 > 스팟의 위치에 따라 레이저 헤드를 앞뒤로 움직임 > 4개의 나사 를 대충 조임>수동으로 레이저 헤드를 중앙으로 이동시킴>커버 닫음> ‘Laser Pulse’ 클릭>커버 열기>스팟이 가로세로 교차점 위에 있는지 확인>레이저 헤드를 샤시 앞으로 이동시킴> ‘Camera’ 클릭 수 카메라의 위쪽과 아래쪽 가장자리가 본체 샤시와 수평인지 확인>레이저 헤드 뭉치에 있는 4 개의 육각 나사를 고정함. 중앙 왼쪽과 오른쪽 스팟들이 원형 메탁 프레임의 가로세로 교차점에 있는 지 확인 후 세번째 반사경을 조정.
세번째 반사경
목표 : 레이저 스팟이 레이저 분출구의 중앙에 오게 하기.
방법 :
1. 레이저 헤드의 높이 조정하기 :

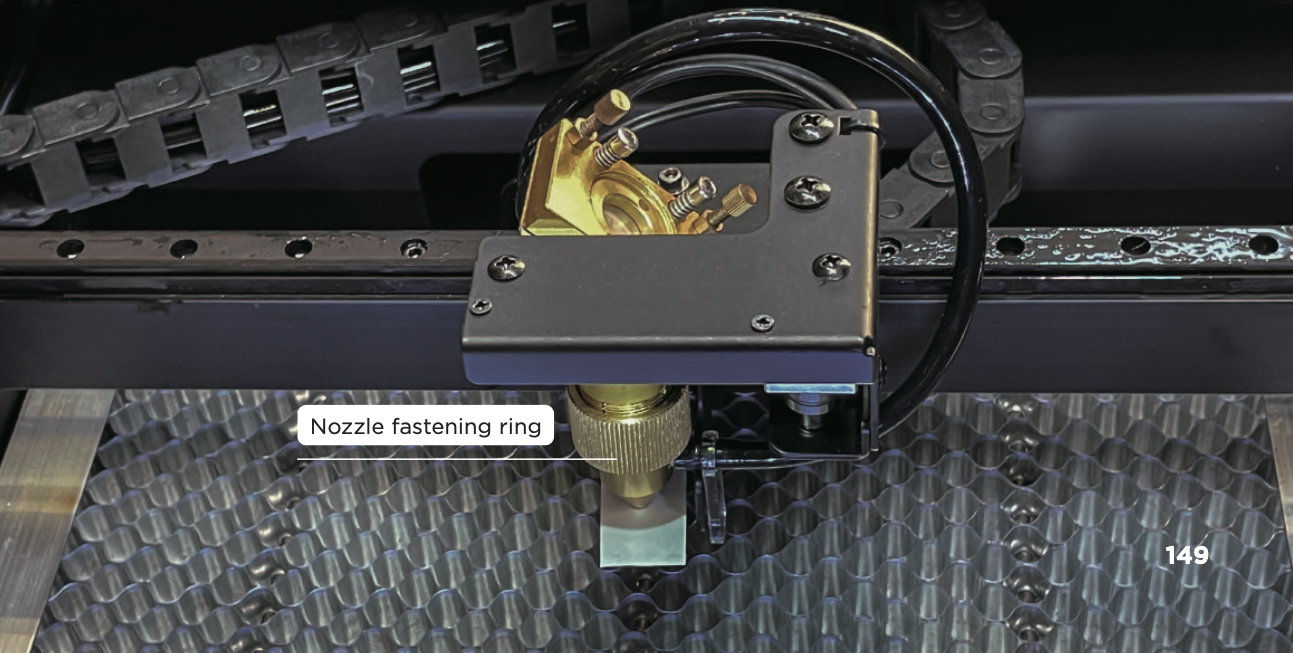

금색의 노즐 고정 링을 품 > 초점봉이 허니콤 테이블에 닿도록 레이저 헤드의 높이를 조정>초점봉 되돌려 놓기>금색 노즐 고정 링 조이기.
2. 테이프 붙이기 :

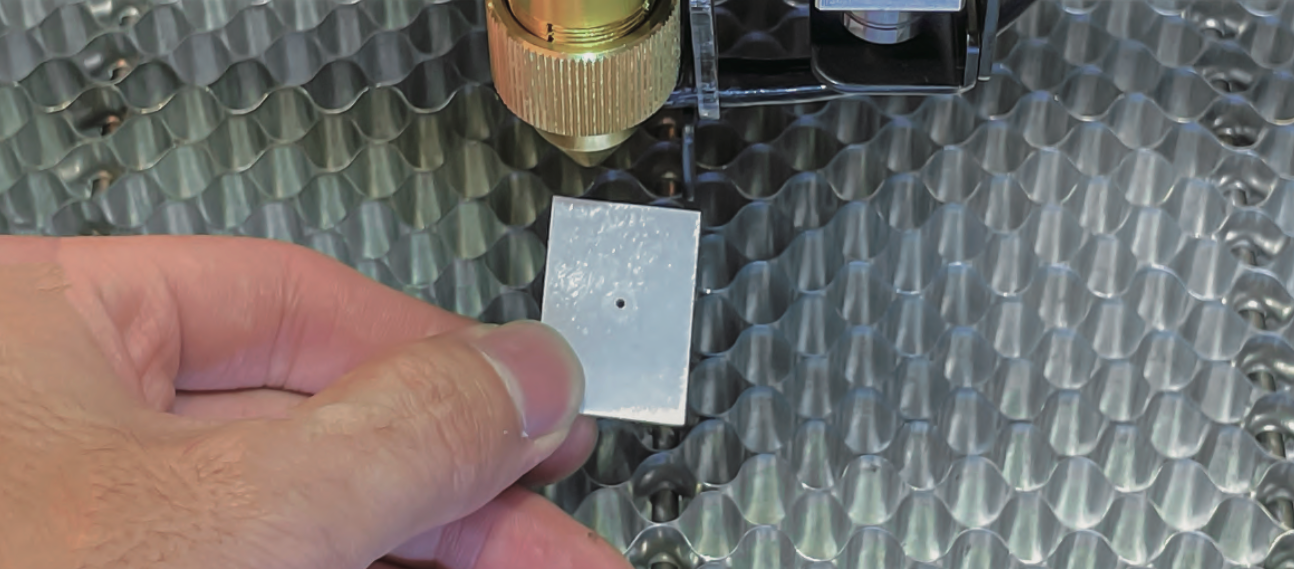

레이저 헤드 분출구에 양면테이프 놓기 > 테이프의 접착면에 레이저 헤드 분출구 자 국이 생기도록 양면 테이프를 살짝 누름.
3. 중앙 레이저 스팟 얻기 :
수동으로 레이저 헤드를 중앙으로 이동시킴 > 커버 닫음 > ‘Laser Pulse’ 클릭>커버 열기>레이저 스팟이 레이저 분출구의 중앙에 오도록 함.만약 스팟이 원의 중앙에 있지 않다면 스팟의 위치에 따라 세번째 반사경의 뒤에 있는 거울 조정 나사를 조절하십시오.
4. 세번째 반사경 조정하기 :
더블헤드 렌치를 사용하여 거울 조정 나사를 돌리지 않은 채 너트를 품 > 레이저 스팟 움직임의 방향에 따라 거울 조정 나사를 풀거나 조임(추후 설명)>레이저 스팟이 분출 구의 중앙에 올 때까지 3, 4 단계를 반복 > 조정을 마친 후에 거울 조정 나사를 돌리지 않은 채 너 트를 조임.
조정 방법은 세번째 반사경 아래에 있는 마운트의 위치 때문에 첫번째, 두번째 반사경과 다릅니다. 나사 가 조여질 때, 마운트는 움직이지 않지만 반사경은 튀어 나옵니다.
- 노란 나사를 돌리면, 빨강과 녹색 나사의 교점이 회전축이라고 생각하면 됩니다.
노란 나사를 시계방향으로 조이면, 오른쪽 위에 있는 거울을 뒤로 움직여 레이저 스팟을 오른쪽 위로 움직이게 합니다. 노란 나사를 반시계 방향으로 풀면, 오른쪽 위의 거울을 밀어서 레이저 스팟을 왼 쪽 아래로 움직이게 합니다.
- 녹색 나사를 돌리면, 노랑과 빨간 나사의 교점이 회전축이라고 생각하면 됩니다.
녹색 나사를 시계방향으로 조이면, 왼쪽 위에 있는 거울을 뒤로 움직여 레이저 스팟을 왼쪽으로 움직 이게 합니다. 노란 나사를 반시계 방향으로 풀면, 왼쪽 위의 거울을 밀어서 레이저 스팟을 오른쪽으 로 움직이게 합니다.
- 빨간색 나사를 돌리면, 노랑과 녹색 나사의 교점이 회전축이라고 생각하면 됩니다.
빨간 나사를 시계방향으로 조이면, 오른쪽 아래에 있는 거울을 뒤로 움직여 레이저 스팟을 아래쪽으 로 움직이게 합니다. 빨간 나사를 반시계 방향으로 풀면, 왼쪽 아래의 거울을 밀어서 레이저 스팟을 위쪽으로 움직이게 합니다.
위의 조정을 마친 후에 레이저 빔 결과물이 작업 영역 어디에서도 동일한지 확인할 수 있습니다.
사 용하기 전에 ‘Calibrate Camera’를 실행하십시오.[Beam Studio 지침]의 카메라 눈금매기기 (p.057)를 참고하십시오. 만약 레이저 빔 결과물의 수직도가 매우 정확해야 한다면, 광학 경로의 수 직도를 더 조정할 수 있습니다.
심층 조정 : 광학 경로의 심층도(선택 조정)
목표:금색 노즐 고정 링과 레이저 헤드 분출구로부터 얻은 레이저 스팟을 원의 중앙에 위치시키기.
방법 :
1. 테이프 붙이기 : 세번째 반사경의 금색 프레임에 양면테이프 붙이기.
2. 중아 레이저 스팟 얻기 : 수동으로 레이저 헤드를 중앙으로 이동시킴>커버 닫기> ‘Laser Pulse’
클릭 > 커버 열기.
3. 중앙 오프셋 값 측정하기 : 스팟의 중앙과 프레임의 중앙 사이의 간격 측정하십시오(x mm).
레이저 스팟은 메탈프레임의 가로세로 교차점의 위쪽에 위치해야 합니다(위의 사진 참고). 만약 위치가 정 확하지 않다면 판매자에게 연락하십시오.

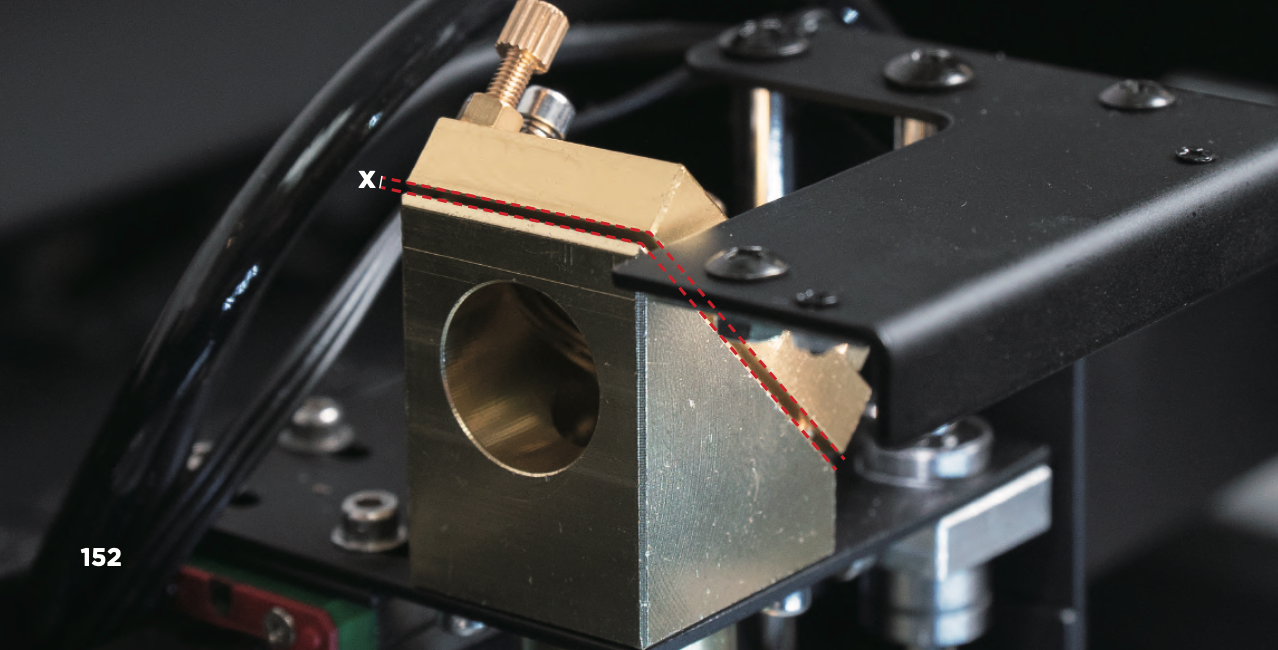

4. 세번째 반사경 움직이기 :
너트를 푸십시오. 더블헤드 렌치를 사용하여 거울 조정 나사를 받치고 있 는 너트를 품 > 3개의 거울 조정 나사를 조정하여 세번째 반사경과 삼각형 모양의 거울 홀더가 평행 하게 만들고 x mm 만큼의 공간을 만듬(아래 사진 참고).
5. 허니콤 테이블 꺼내기 :
레이저 헤드를 작업 영역의 왼쪽 위로 이동시킴 > 장비의 앞쪽으로 이동한 뒤 허니콤 테이블을 위로 들어올려 당겨 뺌.
6 . 세번째 반사경 조정 :
세번째 반사경 ’의 방법 참고하고 레이저 스팟을 레이저 분출구에 중앙에 다시 한 번 맞추십시오.
7. 테이프 붙이기 :

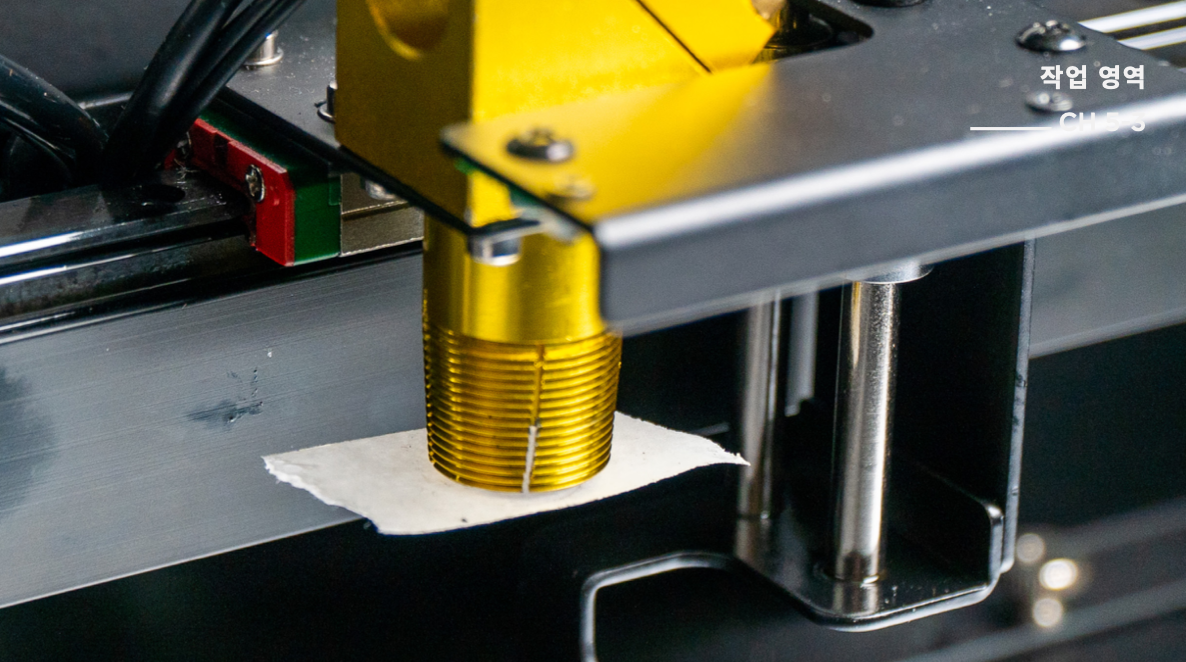

금색의 노즐 고정 링을 풀어서 레이저 헤드를 제거 > 양면 테이프를 레이저 헤드 소 켓에 편평하게 대고 접착면에 소켓 자국이 남도록 양면테이프를 부드럽게 누름.
8. 중앙 레이저 스팟 얻기 :
수동으로 레이저 헤드를 중앙으로 이동시킴 > 커버 열기 > ‘Laser Pulse’ 클릭>커버 열기>스팟 위치를 확인하고 세번째 반사경을 적절한 위치로 이동시킴.

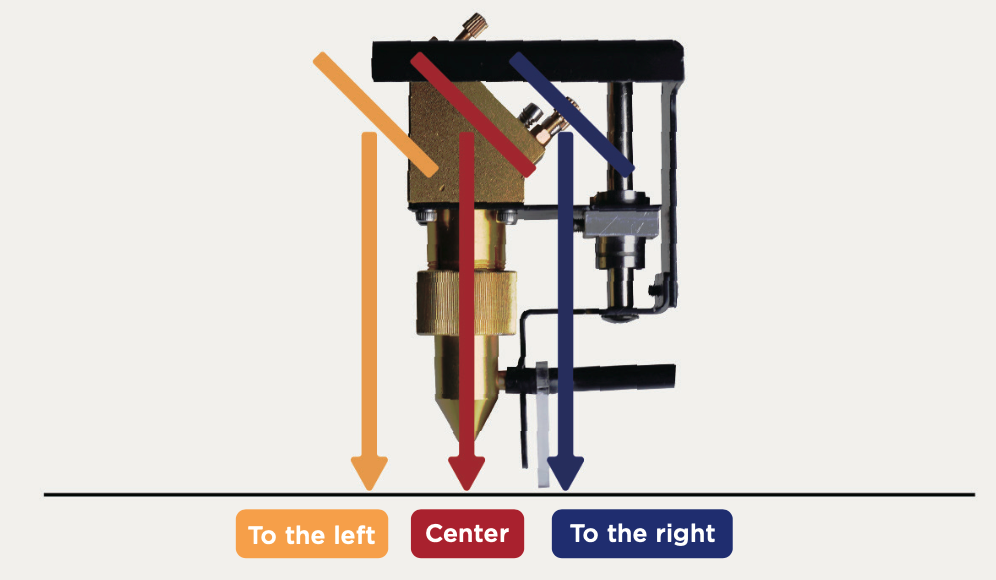

9. 세번째 반사경을 움직이십시오(아래 그림 참고) :
a. 레이저 스팟이 레이저 헤드 소켓에 있다면 광학 경로가 수직적으로 잘 맞춰져 있고 조정될 필요 가 없습니다.
b. 만약 스팟이 오른쪽에 있다면 반사경의 평행 간격을 줄이고3개의 거울 조정 나사를 2/1정도 푸 십시오. 그리고 나서 스팟이 레이저 헤드 소켓의 중앙에 가도록 6-9 단계를 반복하십시오.
c. 만약 스팟이 왼쪽에 있다면 반사경의 평행 간격을 늘이고 3개의 거울 조정 나사를 2/1정도 조이 십이오. 그리고 나서 스팟이 레이저 헤드 소켓의 중앙에 가도록 6-9 단계를 반복하십시오.
조정이 완료되면 ‘Calibrate Camera’를 실해시키고 카메라 미리보기를 사용하십시오.
[Beam Studio 지침]의 Camera Calibration 참고.(p.057)
