교체가필요한경우 :
1.레이저튜브의기능저하2.레이저튜브에서소음이발생하거나빔이발사 되지 않음.
기능저하는 파워의 사용, 저장 시간 등의 요인에 의해 일어나는 정 상적인 현상입니다. 파워 세팅이 높으면 높을수록 레이저 튜브 기능저하는 더빨라집니다.

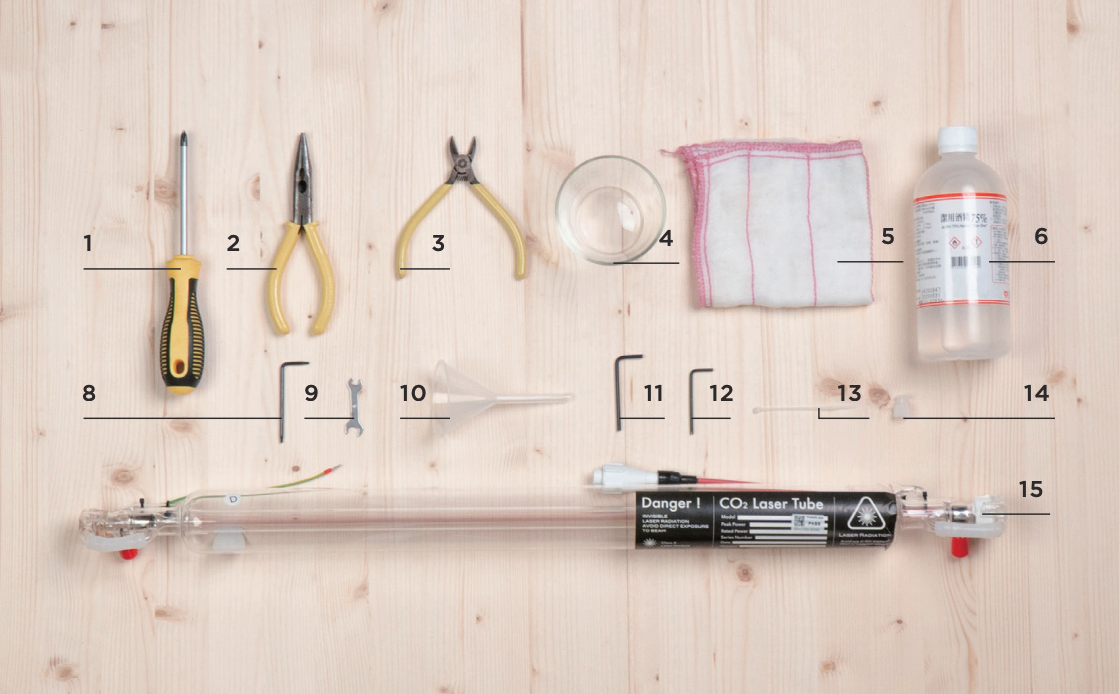

준비물 :
개인준비: 1 | 십자드라이버, 2 | 롱노즈플라이어, 3 | 대각플라이어, 4 | 용기 5 | 종이타월또는헝겊, 6 | 순도75%~99% 알코올, 7 | 공기청정기또는고압 력 스프레이 건(추천)
액세서리박스에포함: 8 | 별모양드라이버, 9 | 더블헤드렌치, 10 | 깔때기, 11 | 레이저튜브박스에포함된 2.5 mm 육각렌치, 12 | 3 mm 육각렌치,
13 | 케이블타이, 14 | 워터파이프플러그, 15 | 레이저튜브
교체 절차 :
1. 레이저 튜브 선 분리 :
고전압 면에 있는 하얀색 커넥터를 풀고 분리 > 하얀색 터미널을 누르고 저전
압면에 있는 그라운드 와이어를 꺼냄.
2. 레이저 튜브 홀더를 품 :

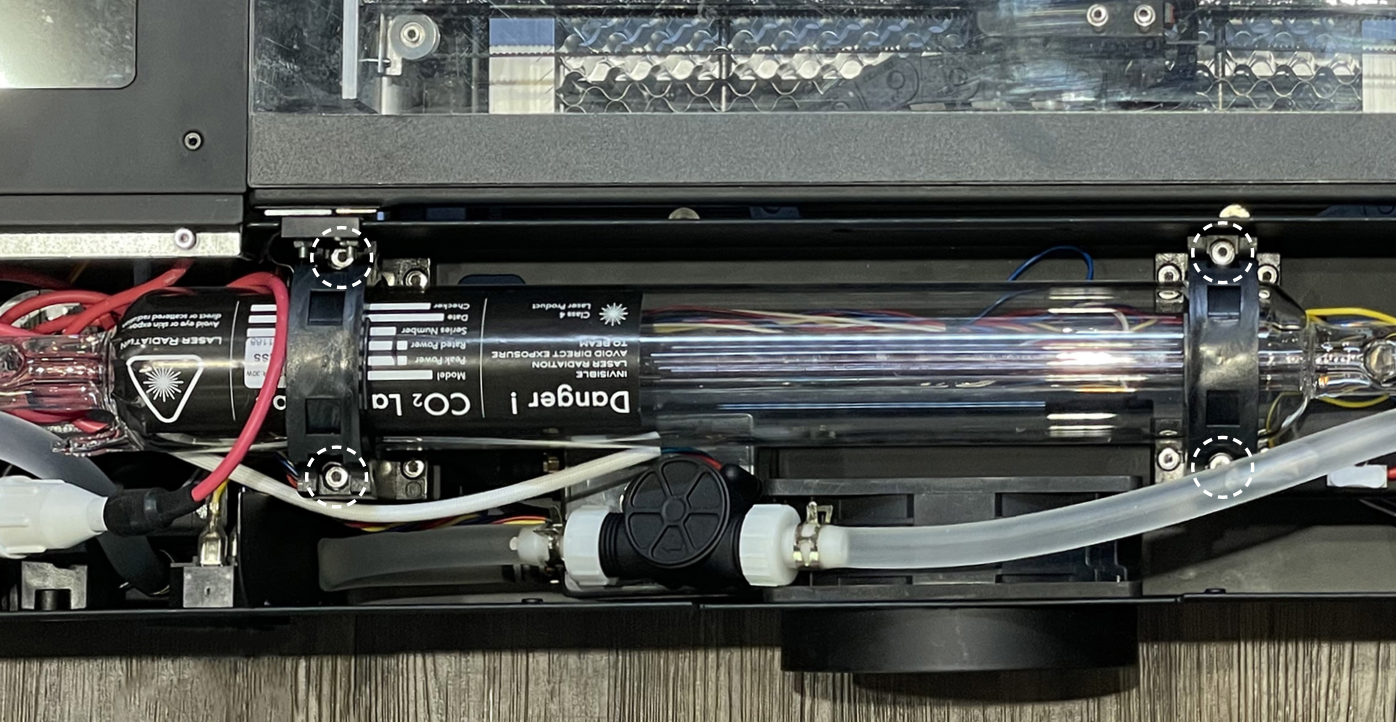

3 mm 육각 렌치를 이용하여 레이저 튜브 홀더에 있는 총 4개의 나사를 푸십시오.
3. 물을빼기위해레이저튜브를뺌 :

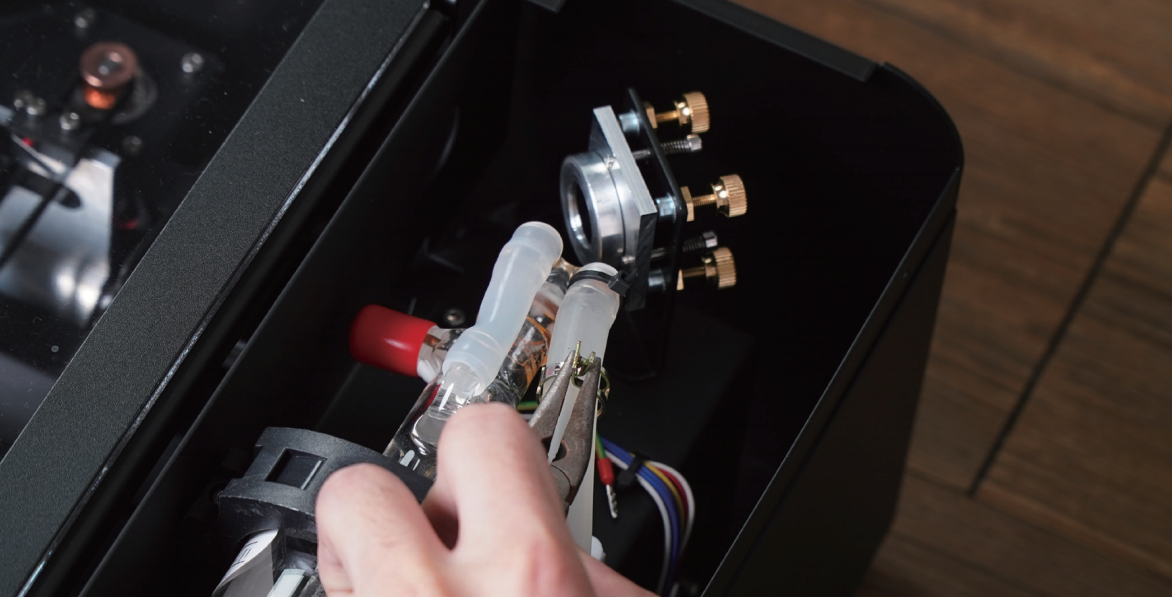

a. 롱노즈 플라이어를 이용해 저전압면으로부터 호스 클램프를 워터 호스의 중앙쪽으로 이동시키
십시오 >

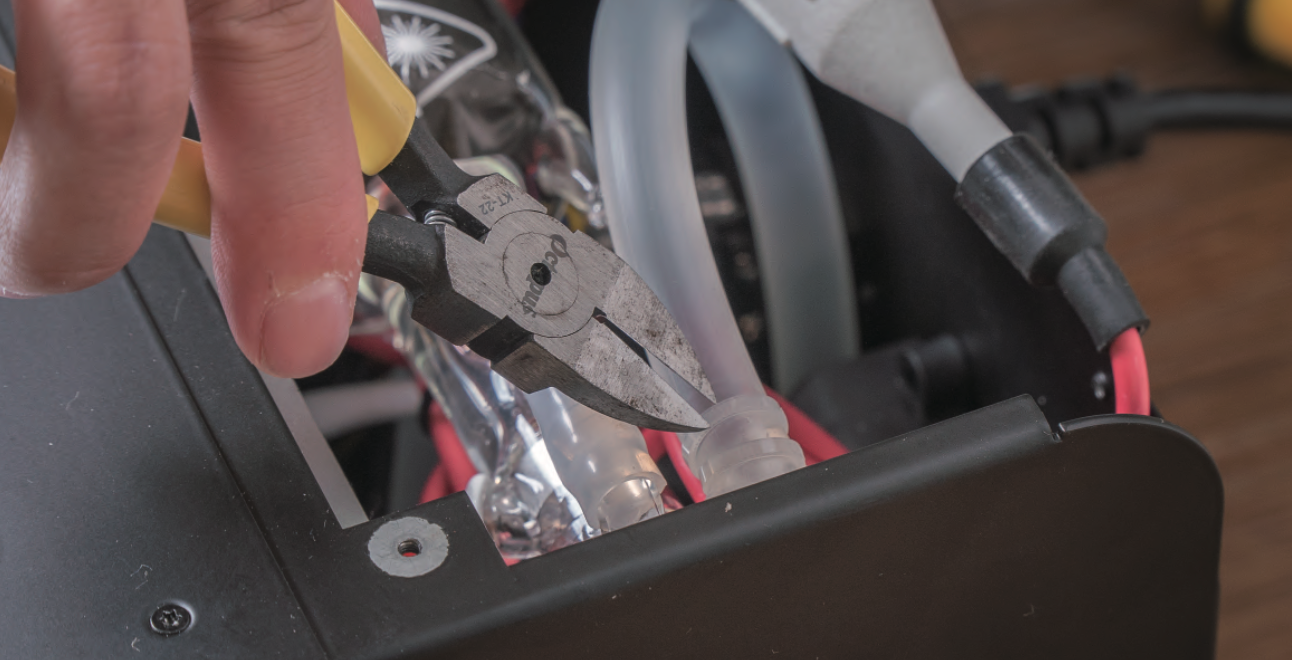

b. 대각 플라이어를 이용해 워터 호스를 묶고 있는 케이블 타이를 제거하십시오 > 샤시로부터 레이 저 튜브를 이동시키십시오 >
c. 저전압면에 있는 워터 호스를 용기에 대신 후 호스를 잡아 빼 물을 빼내십시오.(저전압면의 물 배 출 입구의 위치가 고전압면의 입구보다 낮으면 사이펀 원리에 의해 물이 배출됩니다.)

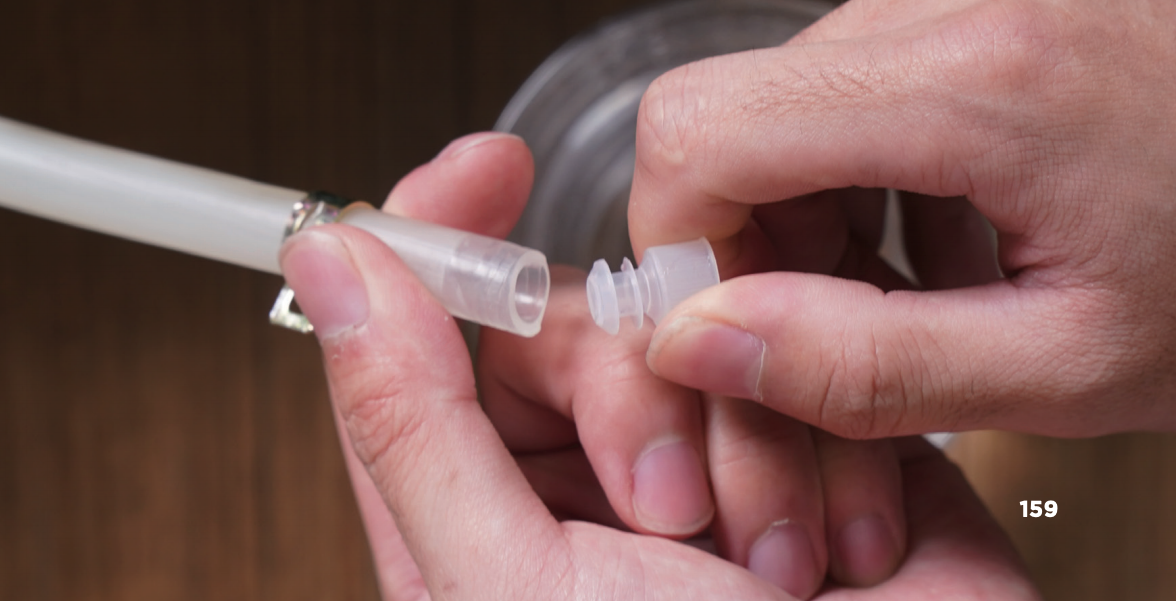

d. 배수가 완료되면 워터 파이프 플러그로 물 배출 입구를 막으십시오.
4. 레이저 튜브 제거하기 :

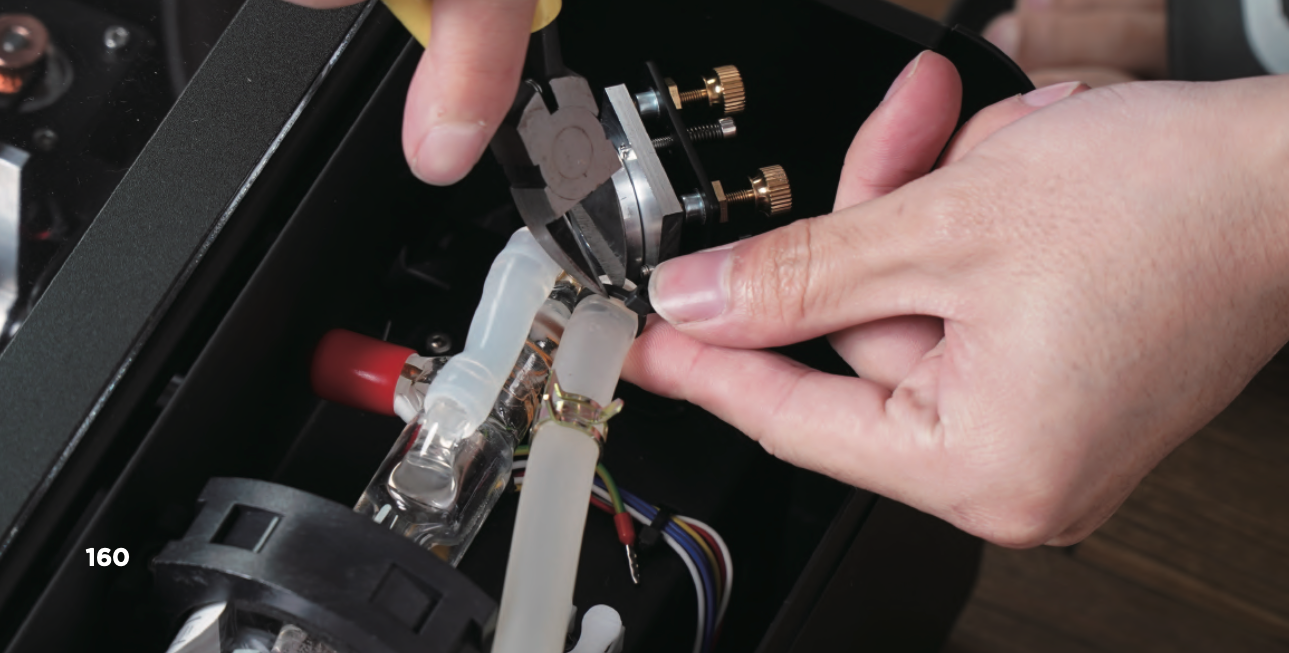

a. 누수를 예방하기 위해 고전압면 아래에 종이 타월이나 헝겊을 놓으십시오 > 대각 플라이어를 사 용하여 워터호스를 고정하고 있는 케이블 타이를 제거하십시오 >

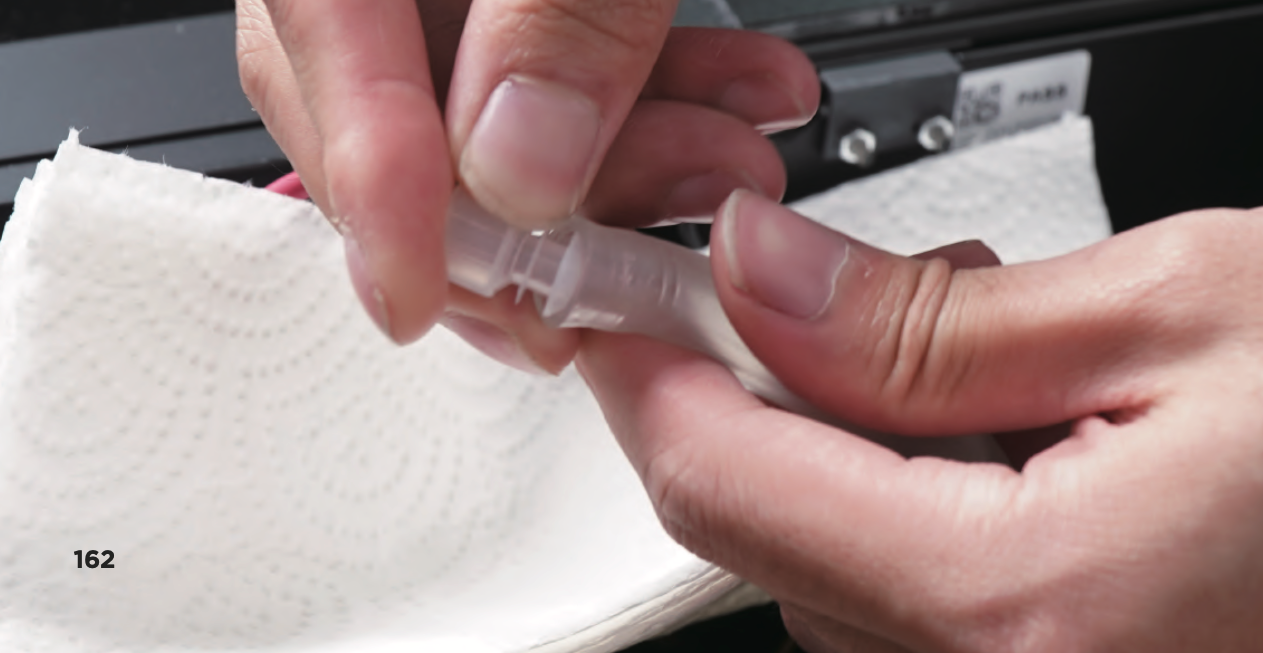

b. 고전압면에 있는 워터 호스를 꺼내어 워터 파이프 플러그를 삽입하십시오 >
c. 레이저 튜브를 완전히 제거하십시오.
5. 레이저 튜브와 워터 호스를 안에 넣으십시오 :
a. 그림처럼 레이저 튜브를 넣으십시오 >

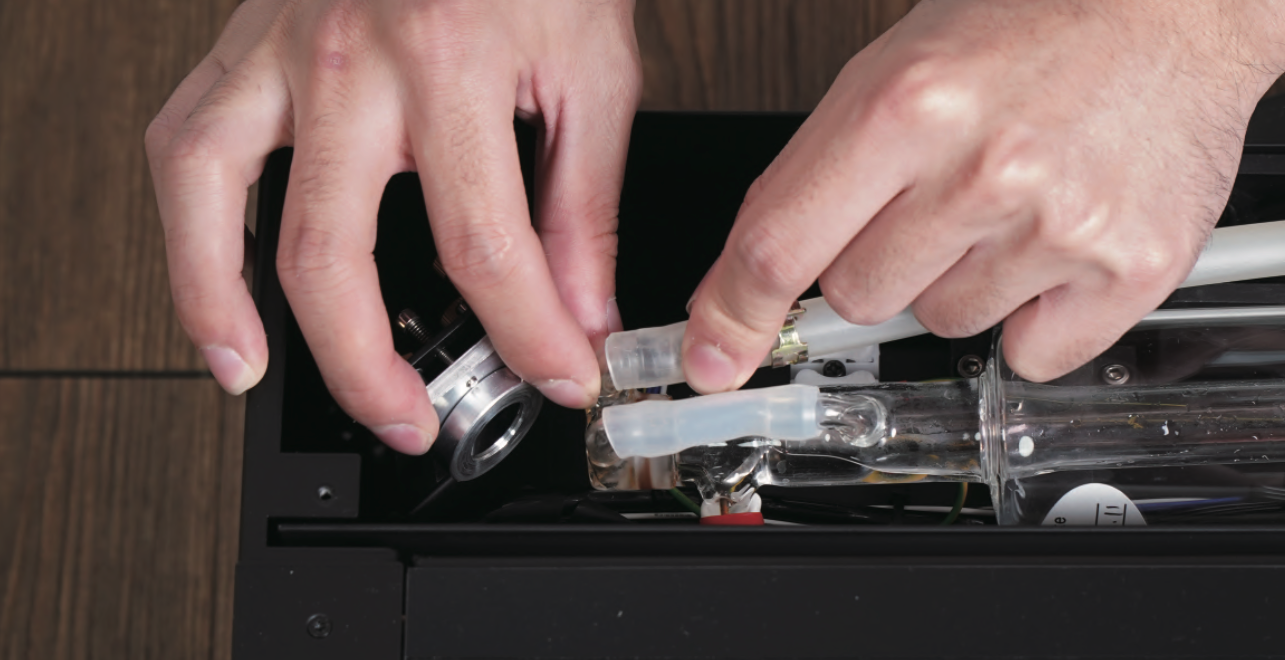

b. 고전압면에 있는 워터 파이프 플러그를 제고하고 워터 호스를 유리 튜브 위에 놓으십시오 > 저전압면 에 있는 워터 파이프 플러그를 제거하고 워터 호스를 유리 튜브 위에 놓으십시오.
6. 레이저 튜브 위에 워터 호스를 고정시키십시오 :
유리 튜브 위에 있는 고전압면에 워터 호스를 케이블 타이로 고정하십시오>케이블 타이를 조이고 남은 타이 부분을 잘라내십시오>유리 튜브 위에 있는 저 전압면에 워터 호스를 케이블 타이로 고정하십시오. 케이블 타이를 조이고 남은 타이 부분을 잘라내십시 오 > 금속 호스 클램프를 다시 장착하십시오
7. 레이저 튜브 선 연결 :
고전압면에 있는 하얀색 커넥터를 빨간색 와이어와 다시 연결하고 조이십시오 > 저전압면에 있는 하얀색 터미널을 누르고 그라운드 와이어를 정확히 삽입하십시오 > 하얀색 터미널을 놓고 그라운드 와이어를 살짝 당겨서 안정적으로 결속되었는지 확인하십시오.
8. 레이저 튜브 홀더를 자시 조이기 :
a. 머리와 꼬리 부문에 손가락을 댄 채로 레이저 튜브를 원위치에 놓으십시오. 고전압면에 있는 빨 간색 터미널을 본체 샤시의 안쪽면을 향해 회전시키십시오 > 워터호스의 접힌 부분이 없는지 확인 하십시오.
b. 3 mm 육각렌치를 사용하여 레이저 튜브 홀더에 있는 4개의 나사를 조이십시오.>튜브가 전 후좌우로 움직이지 않는지 레이저 튜브를 부드럽게 흔들어 보십시오.
9. 전원 코드를 꼽고 기계를 작동하십시오 :
장착이 잘 되었는지 확인한 후에 기계를 작동시킬 수 있 습니다.
10. ‘Pump’를 작동시키십시오 :
기계가 켜진 후 스크린 상의 ‘MAINTAIN’을 클릭 > 레이저 헤드가 원위치에 온 후 ‘Pump’ 클릭. 그러면 냉각수가 레이저 튜브로 들어오기 시작하고 워터펌프의 수 위가 떨어집니다.
11. 본체의 전원을 끄고 전원코드를 빼십시오 :
워터 펌프의 수위가 4/1이 남으면 기계를 끄고 전원 코 드를 뺀 후 물을 보충하십시오.
12. 물 보충하기 :
더블헤드 렌치를 사용하여 워터 펌프 캡을 여십시오>깔때기를 얹으십시오>워터 펌프에 증류수를 채워 넣으십시오.
13. 워터 펌프 뚜껑 닫기 :
워터 펌프 수위가 80%에 이르고 레이저 튜브에 물이 들어간 다음에도 수 위가 더 이상 떨어지지 않을 때까지 9-12단계를 반복하십시오. 그 다음 더블헤드 렌치를 사용하여 워터 펌프 뚜껑을 조여 닫아서 레이저 튜브 교체 작업을 완료하십시오.
