주의 :
레이저 자극 동안 발생하는 열로 인해 유리 레이저 튜브가 깨지지 않도록 충분히 증류된 물로 냉
각 기능을 유지해 주십시오.

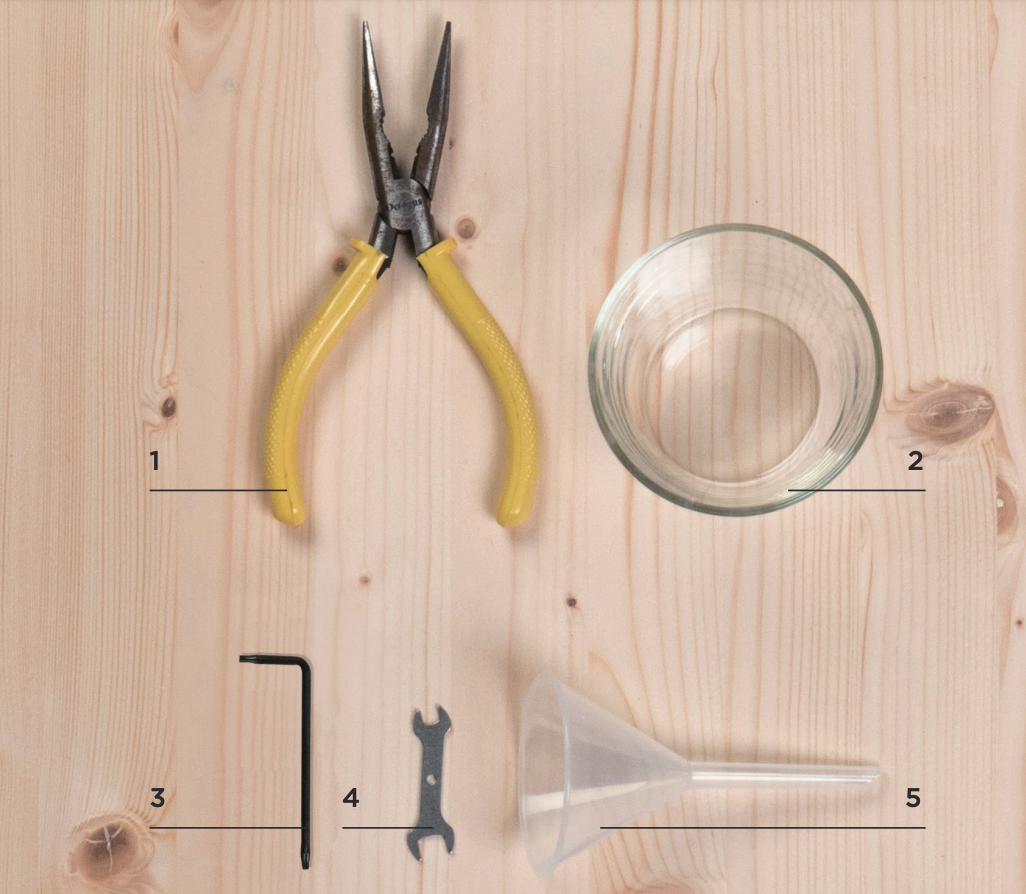

준비물 :
개인준비 : 1 | 롱노즈 플라이어, 2 | 물 용기
악세서리 박스에 포함 : 3 | 별모양 드라이버, 4 | 더블헤드 렌치, 5 | 깔때기
유지보수 절차 :

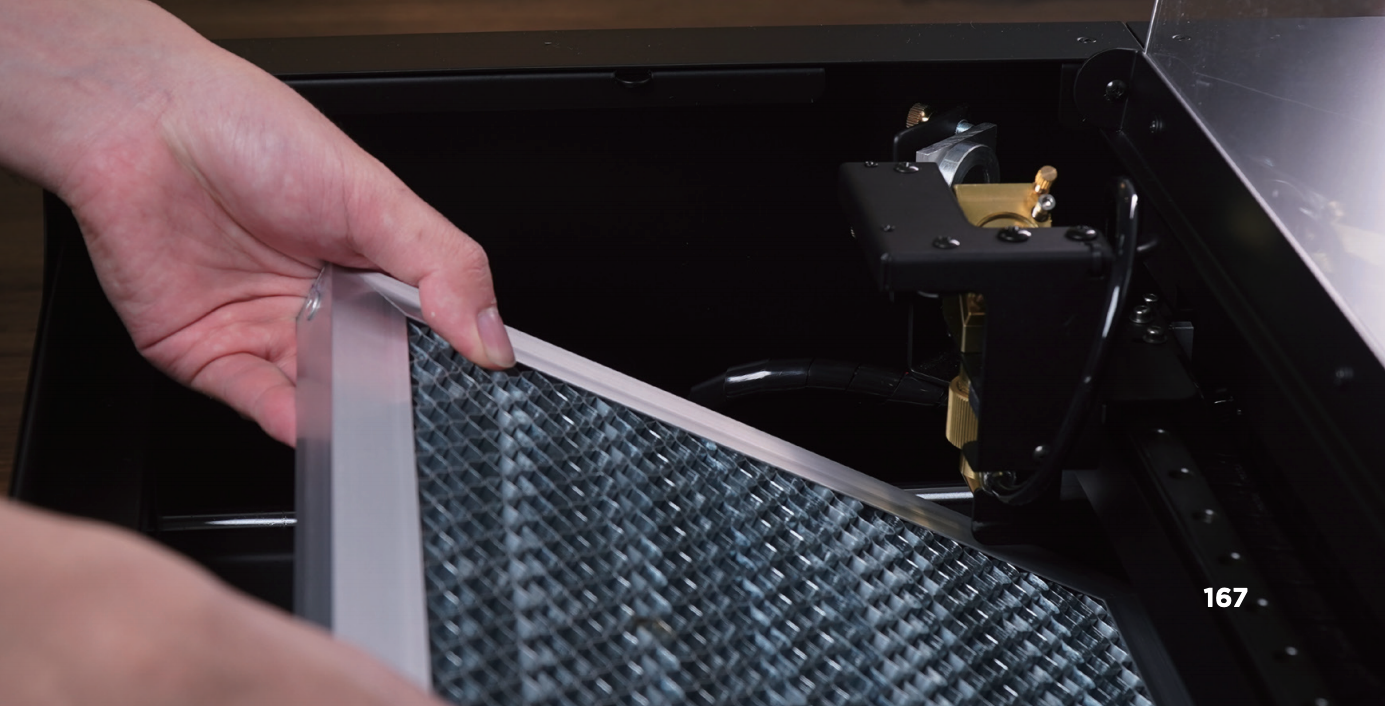

1. 허니콤 테이블 꺼내기 :
레이저 헤드를 작업 영역의 왼쪽 상부로 이동시킵니다 > 장비 앞쪽으로 다가 가서 허니콤 테이블을 위로 들어 빼냅니다.

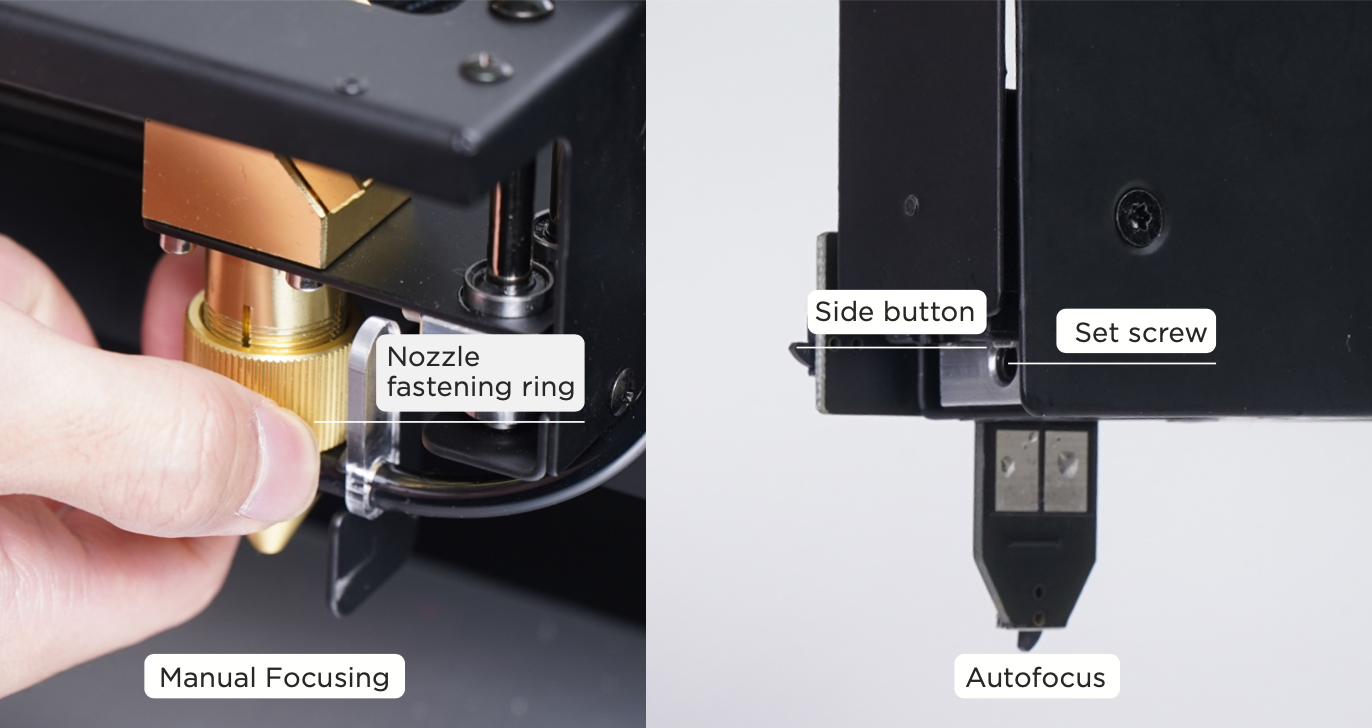

2. 레이저 헤드를 빼냅니다 :
Manual focusing : 노즐 고정 링을 돌림 > 레이저 헤드를 아래쪽으로 돌려서 앞쪽으로 빼냄.
Autofocus : 사이드 버튼을 누른 채 유지하여 레이저 헤드를 아래쪽으로 움직여 버튼을 품 > 2.5
mm 육각 렌치를 이용하여 레이저 헤드의 왼쪽 면에 있는 셋 스크류(set screw) 를 품.
3. 바브 피팅(barb fitting)을 풀어 레이저 헤드를 바브 피팅을 향하게 합니다 :
a. 반사경 근처에 있는 저전압 면 쪽 파브 피팅을 풉니다 >

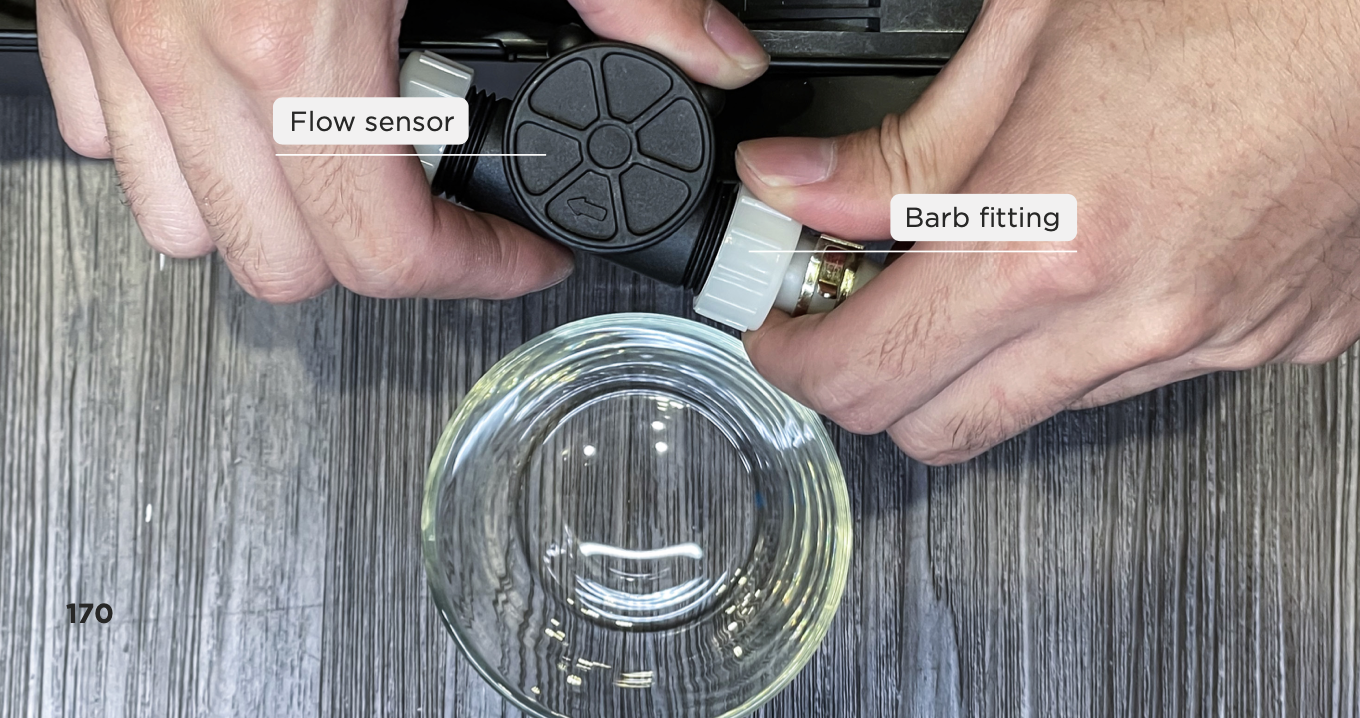

b. 물 용기 안에 플로우 센서(flow sensor)를 놓으십시오 > 물을 흘러 나오게 하기 위해 저전압면 근처의 워터호스를 들어올리십시오 >

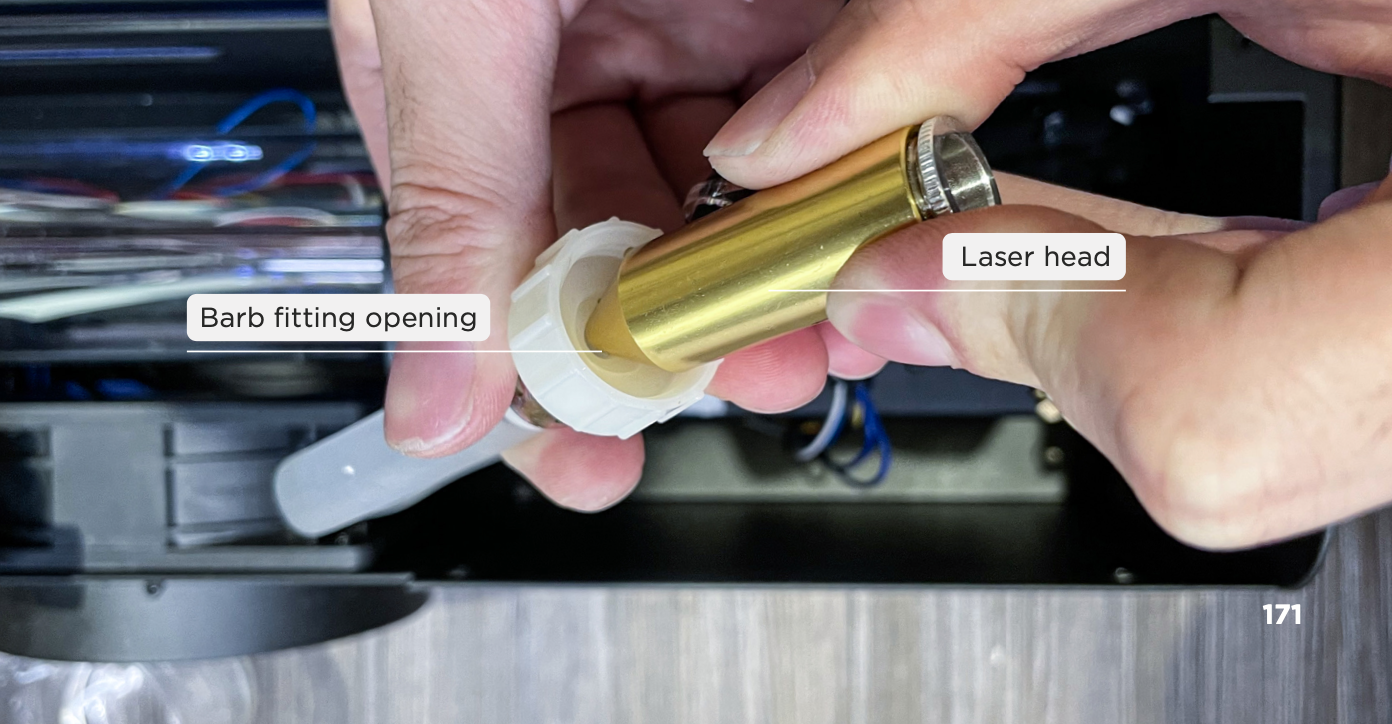

c. 레이저 헤드 분출구를 바브 피팅 오프닝으로 향하게 하십시오. 에어 펌프가 작동된 후 물을 쏟는 것 을 막기 위해 물 용기 위에 있는 플로우 센서를 잡아줄 사람이 추가로 필요합니다.
4. ‘Air Pump’는 배수를 도와줍니다 :
스크린 상에 ‘MAINTAIN’을 클릭 > 에어 플로우를 작동시키 기 위해‘Air Pump’ 클릭,냉각수가 고전압 면 쪽 워터 호스로부터 배수 됨>물을 비운 후 에어 플 로우를 멈추기 위해 ‘Air Pump’ 클릭“.

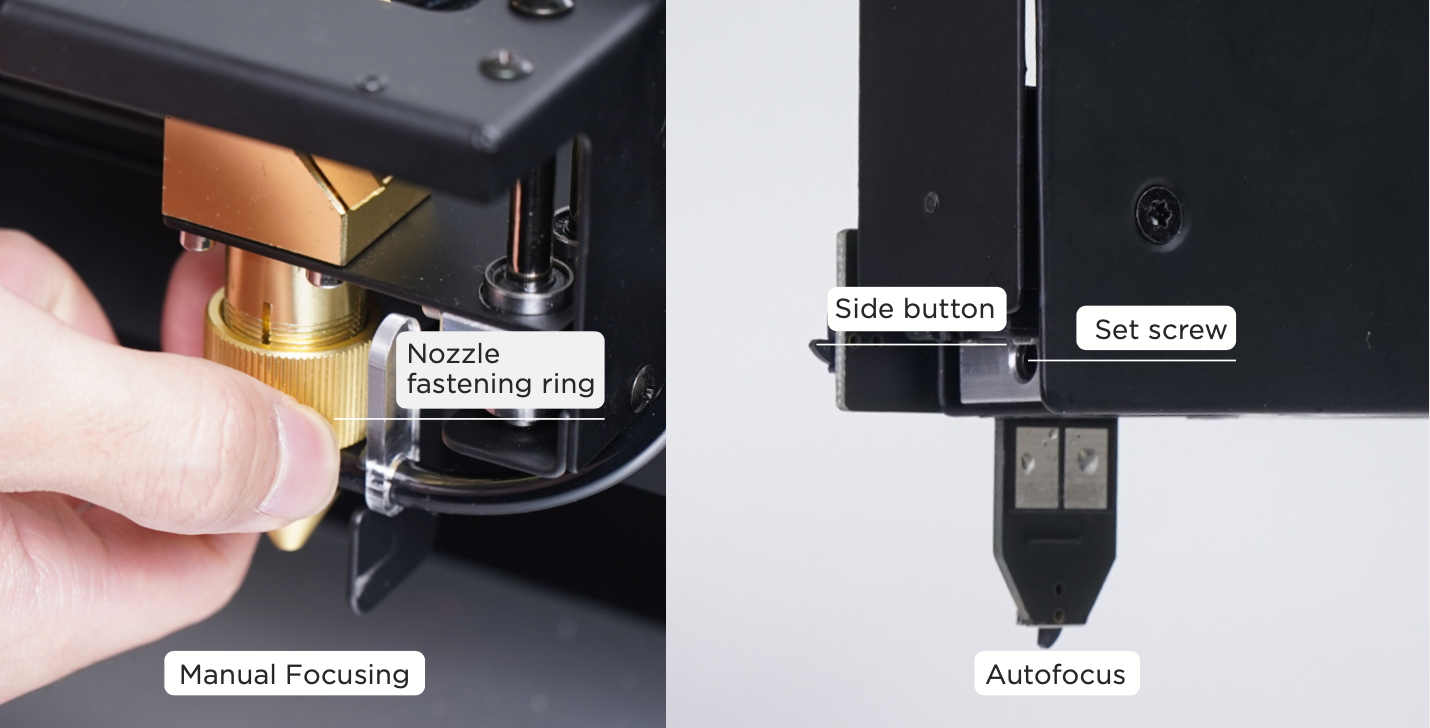

5. 레이저 헤드 장착하기 건조하기 :
레이저 헤드를 말리기 위해 종이 타월이나 헝겊을 사용 > 레이저 헤 드를 뒤쪽으로 밀고 위쪽으로 장착함>노즐 고정 링 조임.
오토포커스 : 오토포커스 애드온 아래에 레이저 헤드를 삽입하고 검은색의 에어 호스를 위로 밈 >
2.5mm 육각 렌치를 사용하여 레이저 헤드의 왼쪽 면에 있는 셋 스크류를 조이십시오

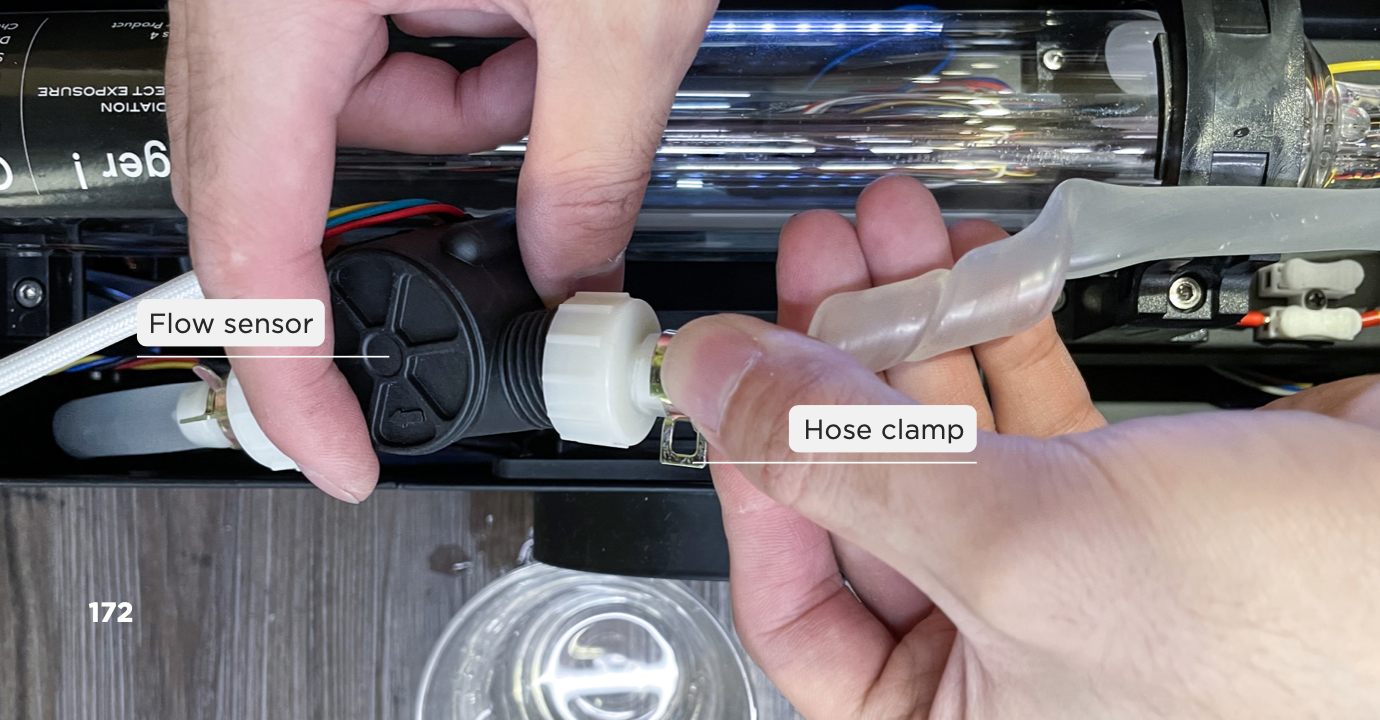

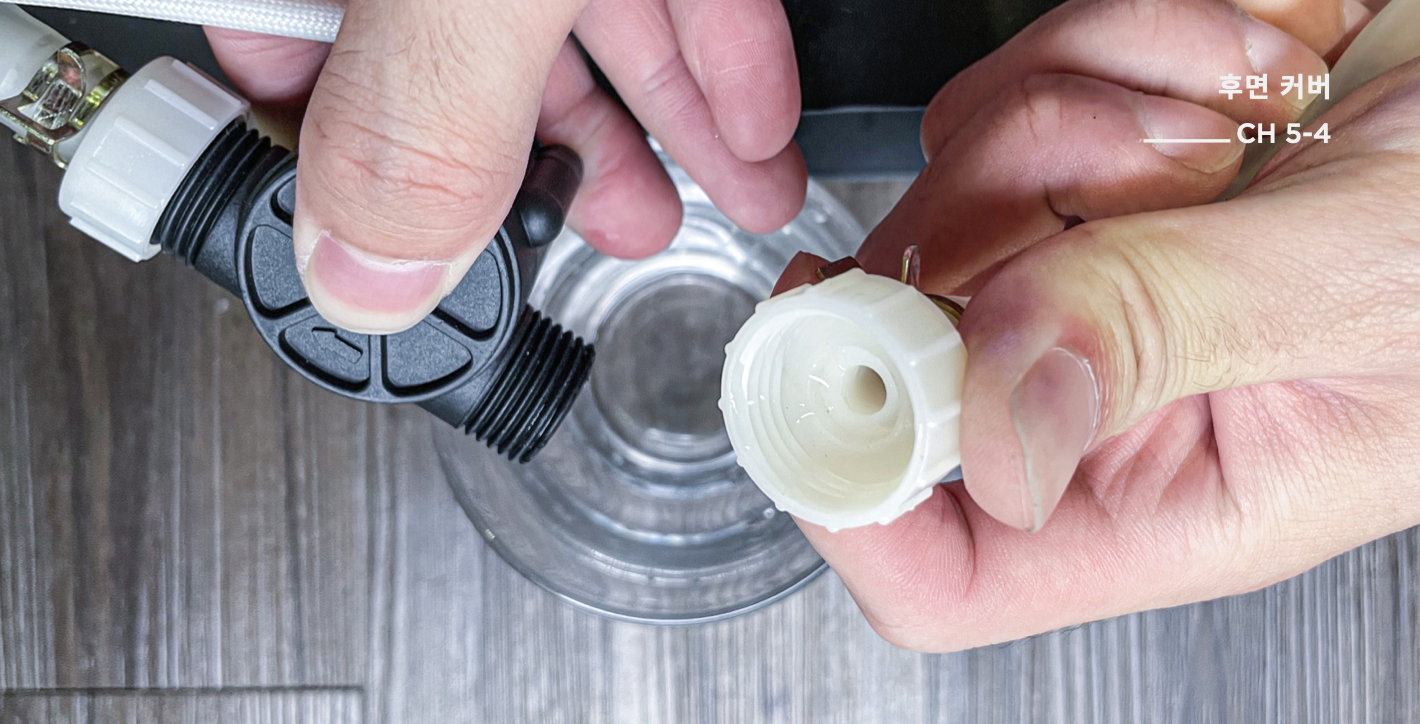

6. 바브 피팅을 다시 연결하기 :
워터 호스를 두 바퀴에서 두 바퀴 반 정도 미리 돌림(호스 클램프의 위
치는 기준용으로 사용될 수 있음) > 바브 피팅을 플로우 센서로 다시 연결하기.
7. 장치를 끄고 전원 코드 뽑기 :
물 보충을 하기 전에 장치를 끄고 전원 코드를 뽑습니다.

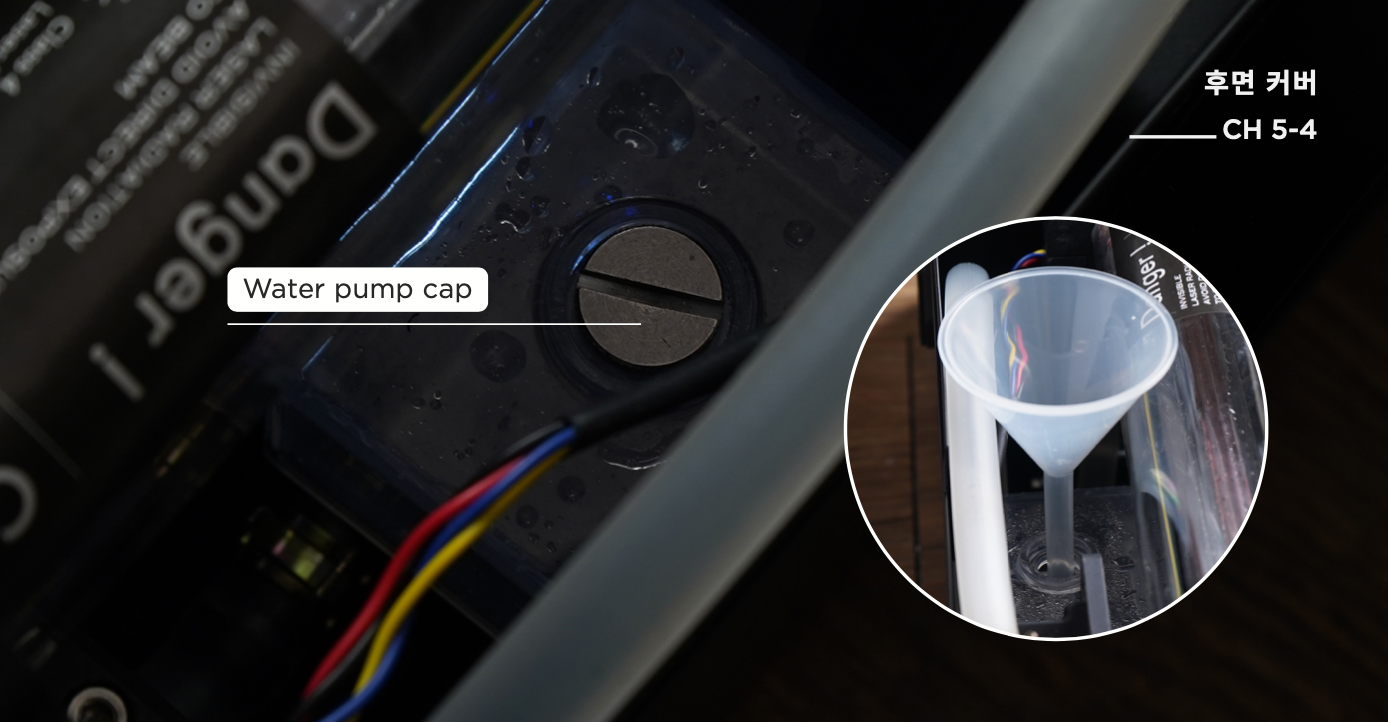

8. 물 보충하기 :
더블헤드 렌치를 사용하여 워터 펌프 뚜껑을 염>깔때기를 얹음>증류수로 워터 펌
프를 채움.
9. 전원 코드를 꼽고 장치를 작동시킴 :
전원 코드를 꼽고 장치를 작동 시키십시오.
10. ‘Pump’를 작동시킴 :
기계가 켜진 후, 스크린 상 ‘MAINTAIN’을 클릭 > 레이저 헤드가 원위치에
온 후 ‘Pump’를 클릭. 냉각수가 레이저 튜브에 들어가기 시작하고 워터펌프의 수위가 떨어짐.
만약 워터펌프가 작동 하지 않으면 판매자에게 연락을 취하십시오.
11. 워터 펌프 뚜껑 닫기 :
워터 펌프 수위가 80%에 이르고 레이저 튜브에 물이 들어간 다음에도 수위 가 더 이상 떨어지지 않을 때까지 7-10단계를 반복하십시오. 그 다음 더블헤드 렌치를 사용하여 워 터 펌프 뚜껑을 조여 닫아서 물 교체 작업을 완료하십시오.
