2-7 삼각 프리즘 사용 설명서

설명

삼각 프리즘은 기계와 함께 제공되는 액세서리입니다. 주로 두 가지 용도로 사용됩니다. 다음 지침을 참조하십시오.

• 재료의 탄화 방지
• 초점 거리 측정

재료의 탄화 방지

기계로 절단 시 레이저 광이 가공물을 관통하여 기계 바닥의 알루미늄 호일에 닿은 후 가공물 뒷면에 반사되어 다음 예시와 같이 그을림이나 탄 자국이 발생할 수 있습니다.

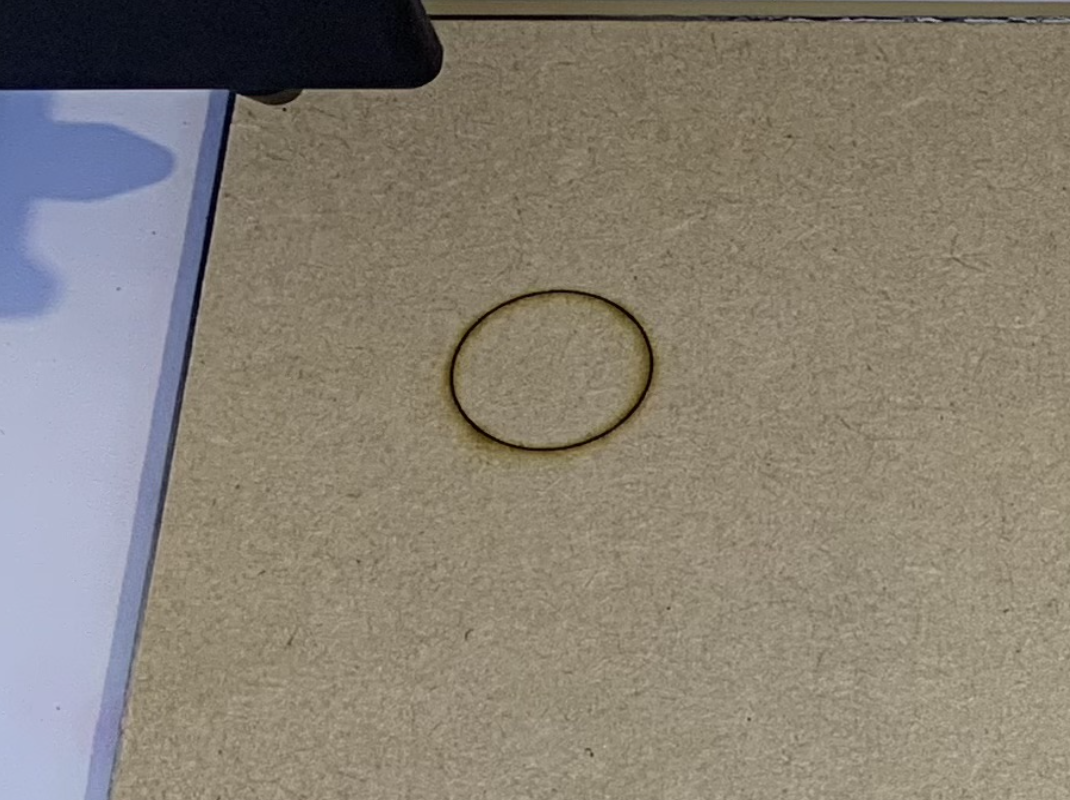

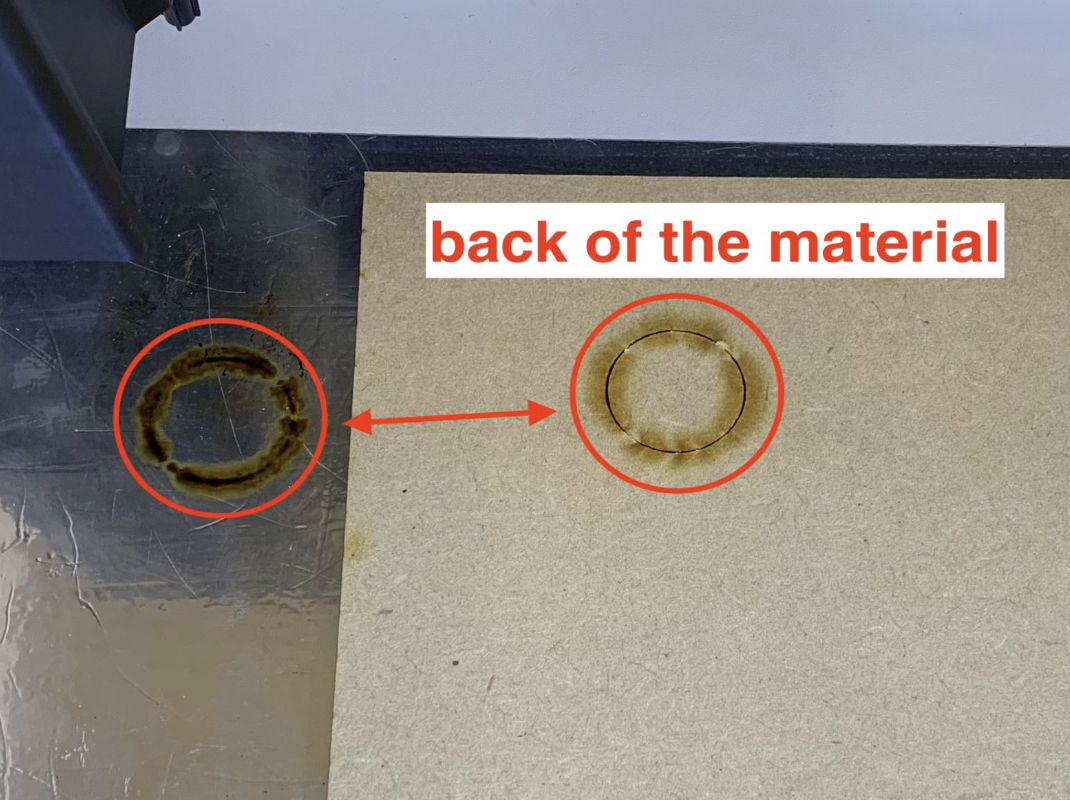

프리즘 사용 전：

삼각 프리즘을 사용하여 가공물을 들어올리면 가공물과 반사된 레이저 광의 접촉이 줄어들어 다음 예시와 같이 그을림이나 탄 자국을 방지할 수 있습니다.

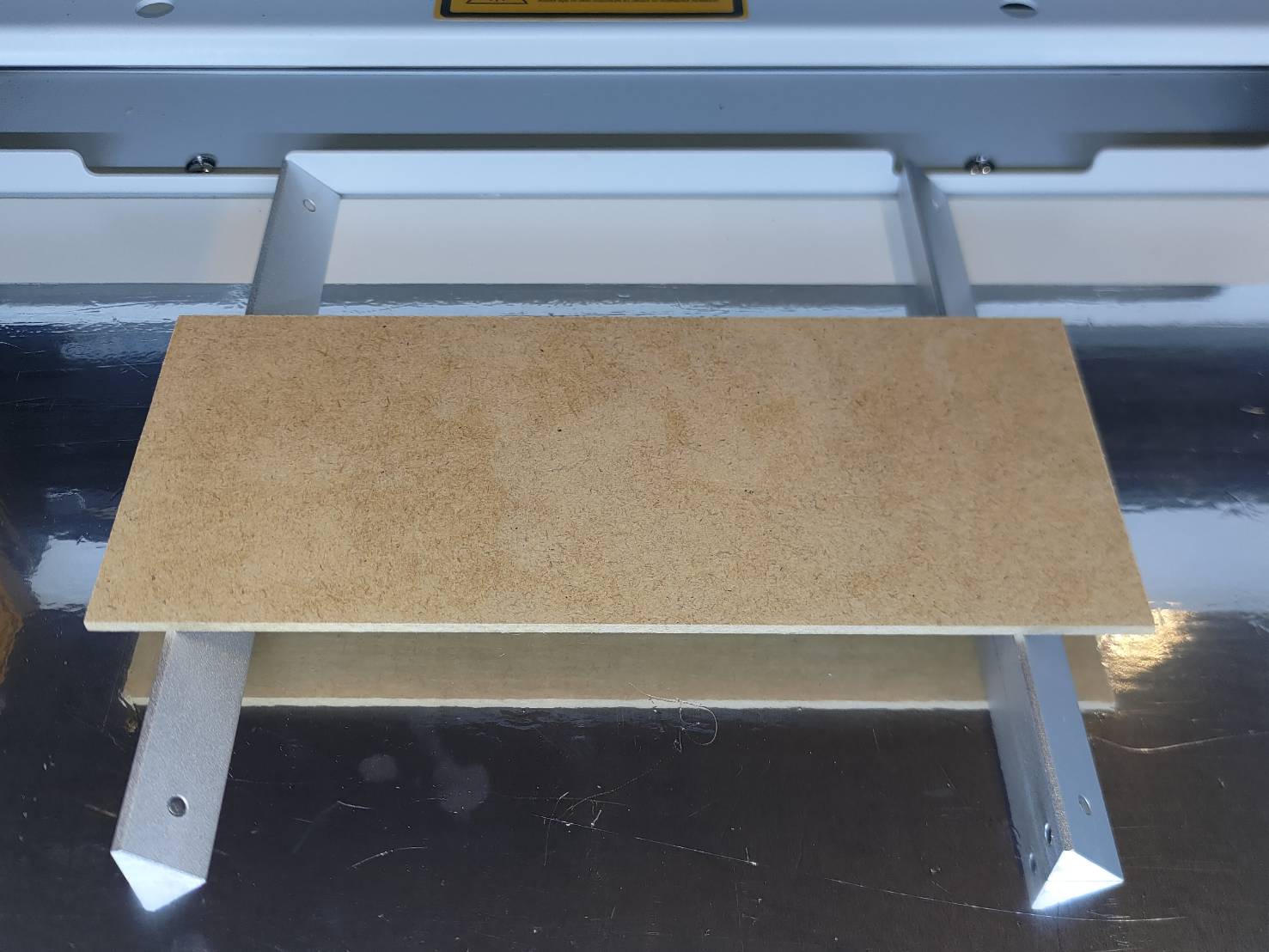

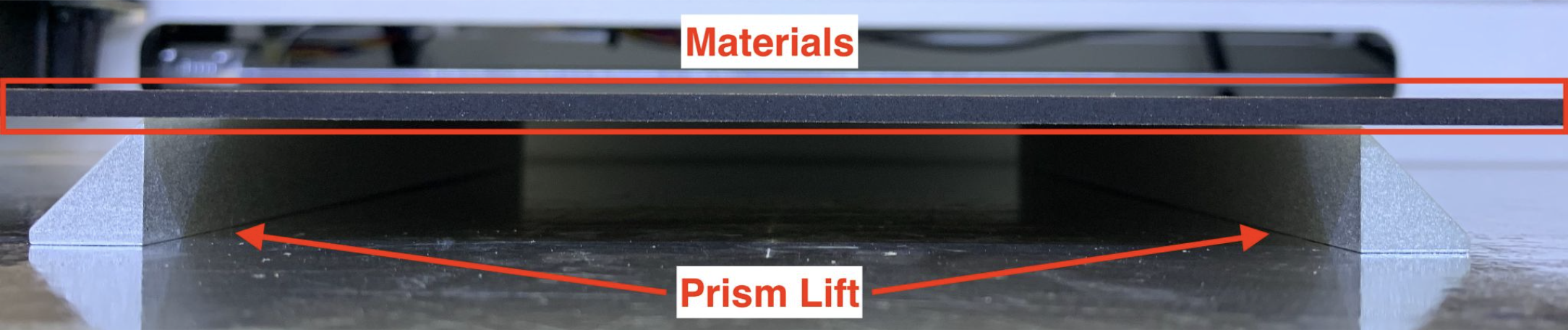

프리즘으로 가공물을 들어올리는 방법

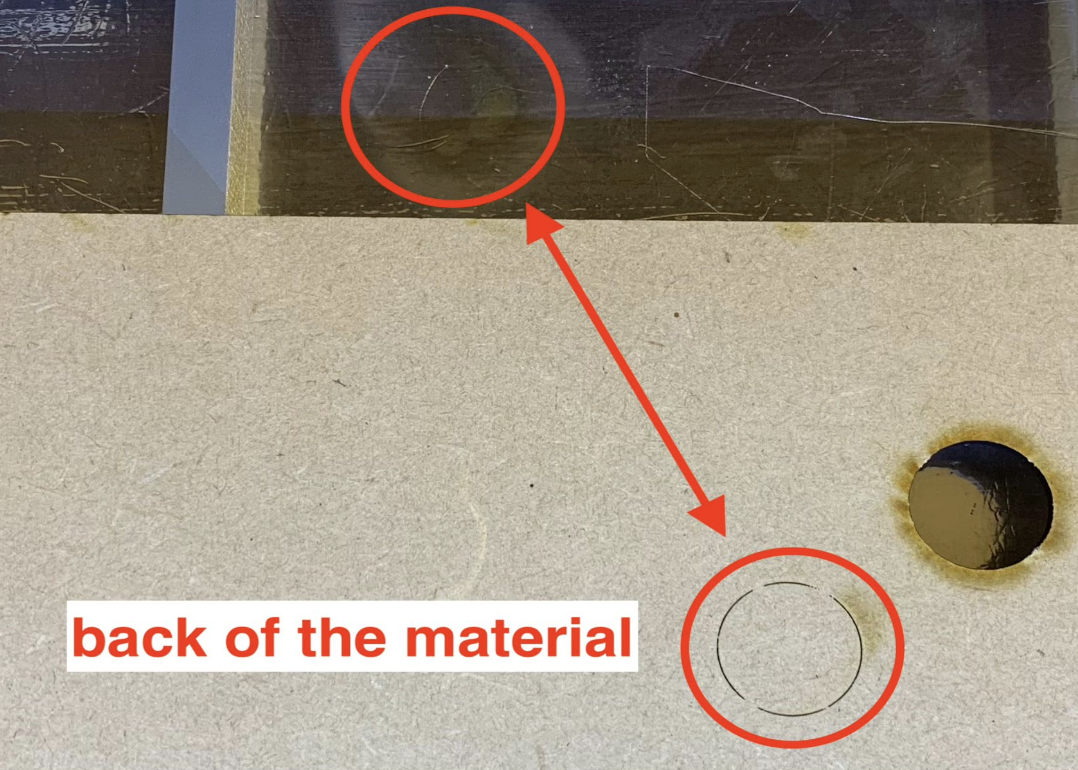

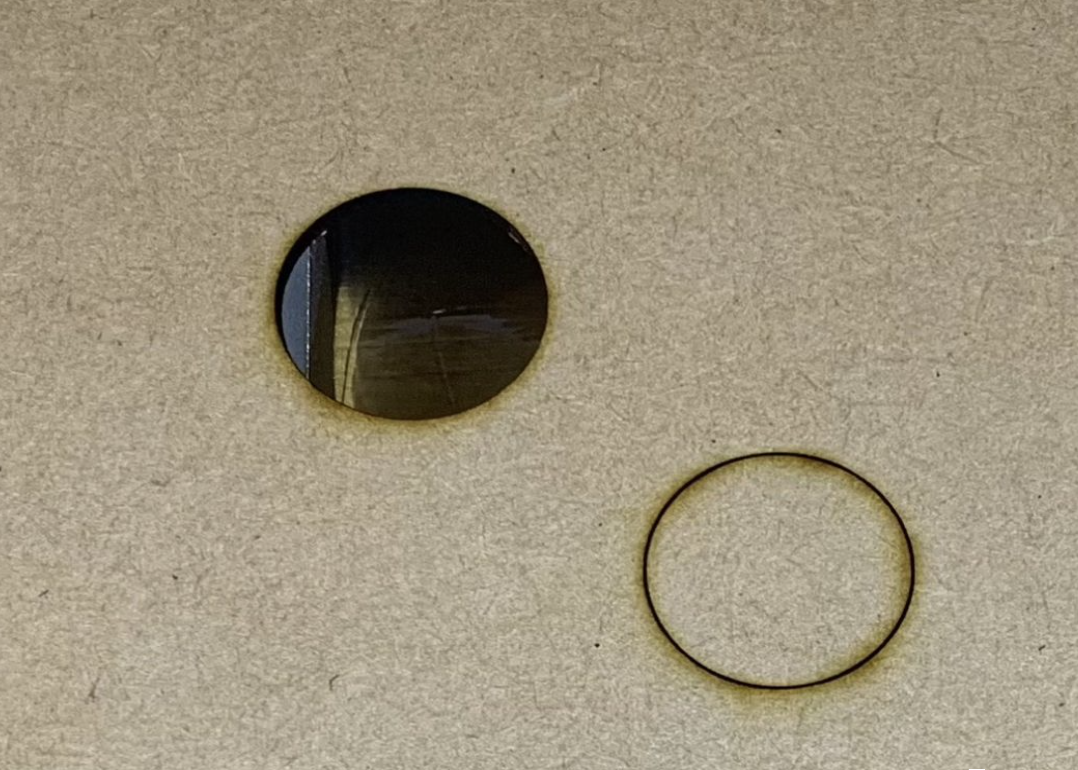

프리즘 사용 후：

초점 거리 측정

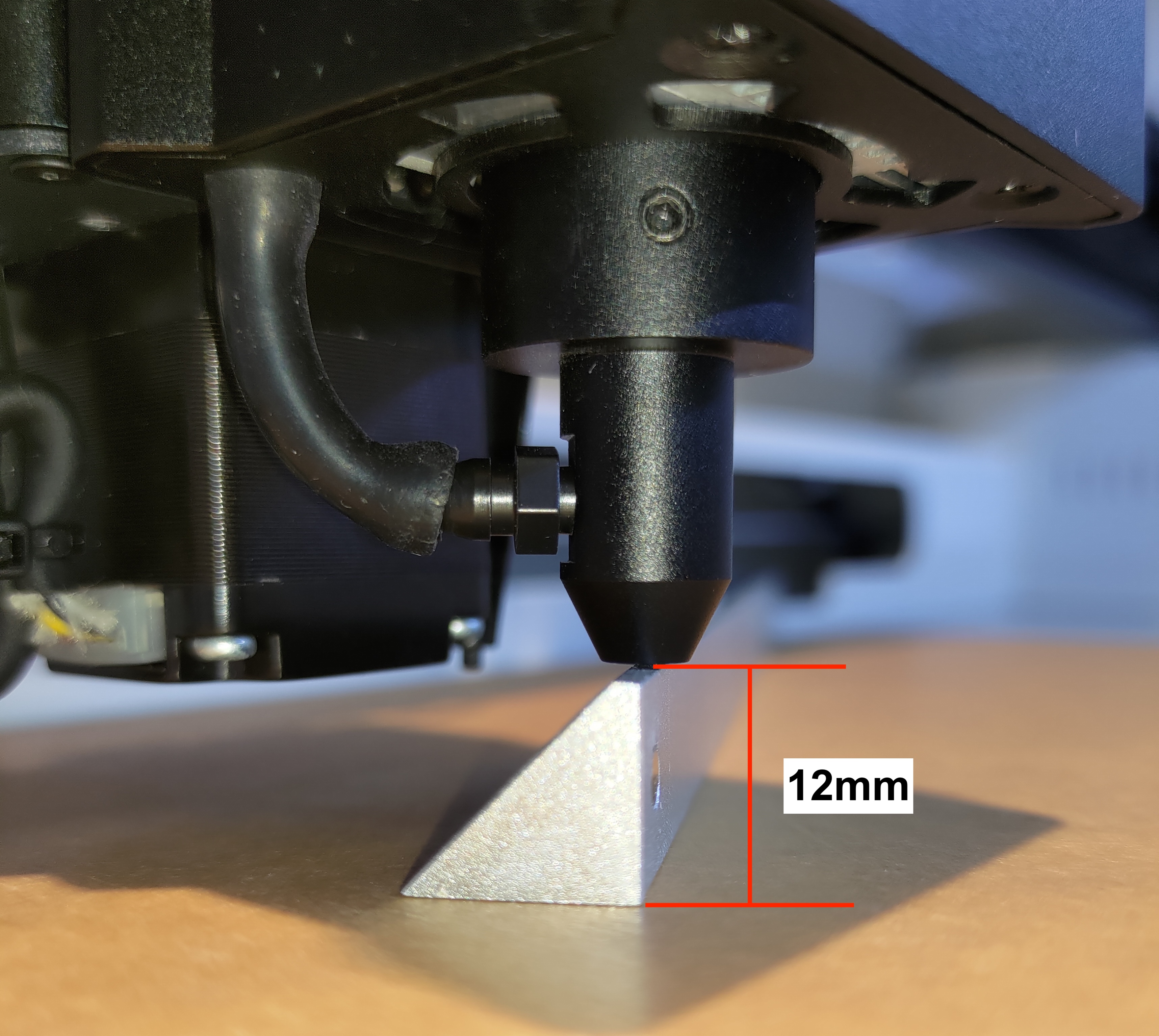

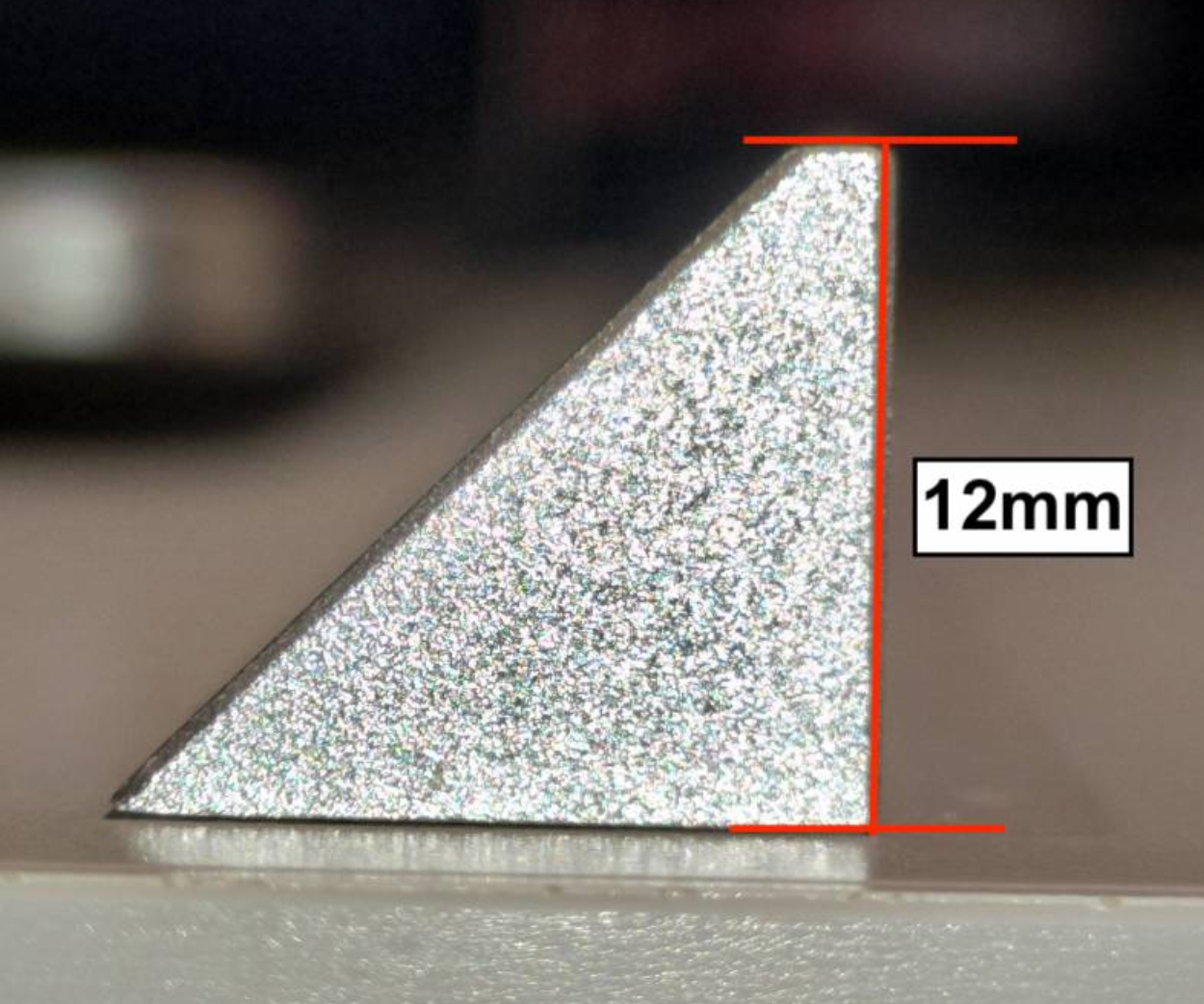

표준 초점 거리는 12mm입니다. (레이저 모듈 노즐과 가공물 사이의 거리) 삼각 프리즘의 한 변이 12mm로 설계되어 있어 거리 측정 도구로도 활용할 수 있습니다.
사용 방법과 측정 방법은 다음 페이지를 참조하십시오: 초점 거리 조정 (Ador)
