이 장에서는 소프트웨어 기능을 소개하고 Beam Studio 생성, 작업 파일 가져오기, 이미지 추적 및 대량 생산을 포함한 4가지 생성 기술을 시연하며 포맷 지침으로 마무리합니다.
Beam Studio 2.2 이상에서 사용 가능합니다.

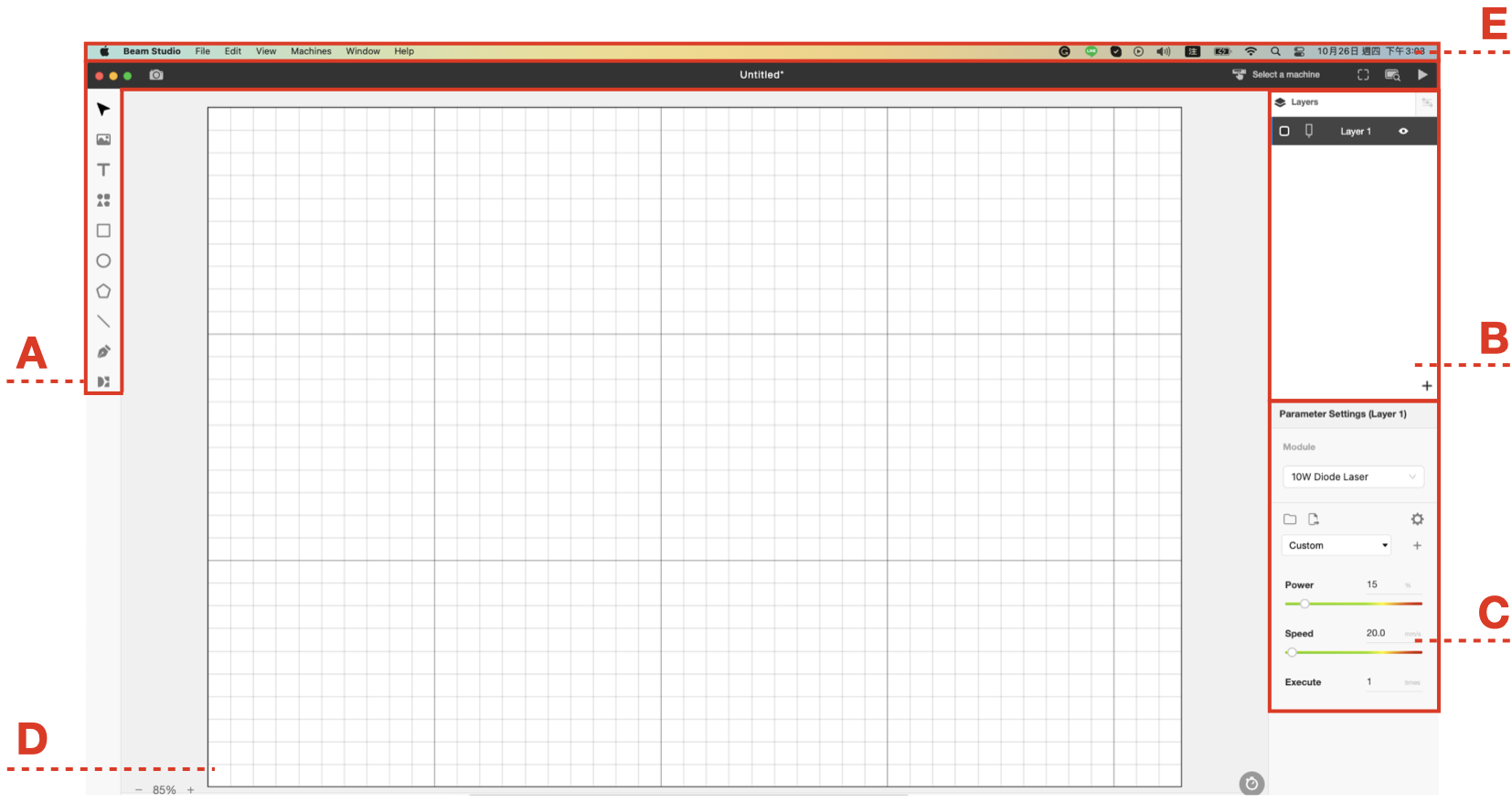

소프트웨어 인터페이스는 5개 섹션으로 나눌 수 있습니다
A. 툴바
B. 레이어 및 개체 패널
C. 매개변수 설정
D. 작업 인터페이스
E. 메뉴
A. 툴바
왼쪽
| 아이콘 | 이름 | 키보드 단축키 | 설명 |
| 선택 | V |
특정 개체를 선택합니다. |
|
| 이미지 | I |
JPG / PNG / SVG / DXF / AI / PDF 파일을 가져옵니다. 소프트웨어로 직접 끌어다 놓거나 "이미지 복사" 후 브라우저에서 직접 붙여넣습니다. |
|
| 텍스트 | T |
새 텍스트 개체를 추가합니다. 채우기가 켜져 있지 않으면 텍스트 스트로크만 있고, 켜져 있으면 텍스트가 단색으로 표시됩니다. |
|
| 요소 |
큐레이션된 클립 아트. |
||
| 사각형 | M |
사각형을 그립니다. 둥근 모서리 반경을 조정할 수 있습니다. |
|
|
|
다각형 |
다각형을 그립니다. 그리는 동안 "+"와 "-" 키를 사용하여 다각형 꼭지점 수를 늘리거나 줄일 수 있습니다. |
|
| 타원 | L |
타원을 그립니다. |
|
| 선 | \ |
직선 경로를 그립니다. |
|
| 펜 | P |
|
|
| QR 코드 | QR 코드 생성 | ||
| 박스 생성기 | 레이저 커팅 박스 생성 | ||
| 디자인 마켓 | 디자인 마켓 열기 (https://dmkt.io) | ||
| 카메라 미리보기 | 카메라 미리보기 모드로 진입합니다. |

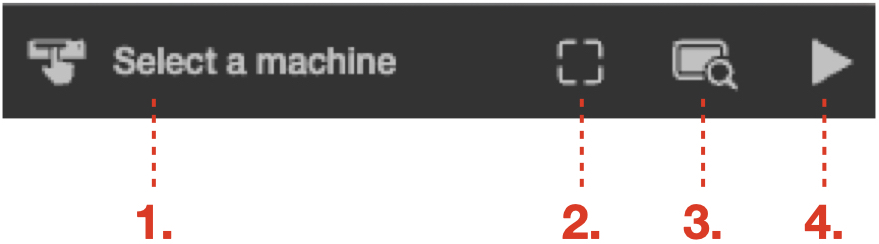

상단
- 기기 선택기: 연결하려는 기기를 선택하세요.
- 미리보기 프레임 실행: 작업의 작업 범위를 미리 봅니다 (Ador 전용).
- 경로 미리보기: 작업을 전송하기 전에 작업 경로의 시뮬레이션을 봅니다.
- 작업 시작: 선택한 기기로 작업을 전송합니다.
카메라 미리보기 모드
| 아이콘 | 이름 | 설명 |
| 미리보기 |
절단 또는 조각할 작업 재료 영역을 미리 보기 위해 범위를 선택합니다. |
|
| 이미지 추적 |
카메라 미리보기의 이미지에서 경로 객체를 스캔하고 생성합니다. |
|
| 지우기 |
카메라로 미리 본 이미지를 삭제하지만, 이미지 추적의 객체는 삭제되지 않습니다. |
B. 레이어 및 개체 패널
레이어 패널
- 개요: 레이어 패널에는 프로젝트의 모든 레이어 목록이 표시됩니다.
- 새 레이어 추가: "+" 버튼을 클릭하여 새 레이어를 추가합니다.
- 레이어 옵션: 추가 옵션에 액세스하려면 레이어를 마우스 오른쪽 버튼으로 클릭하세요.
자세한 내용은 여기를 확인하세요: 레이어 제어.

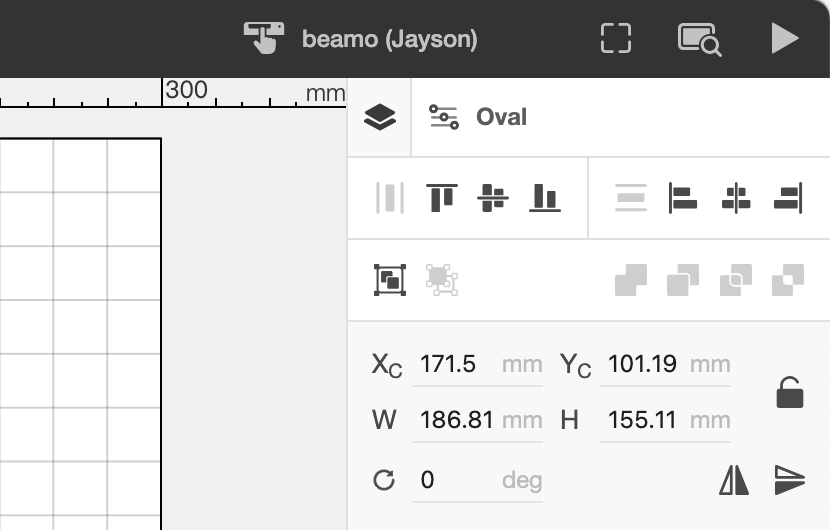

객체 패널

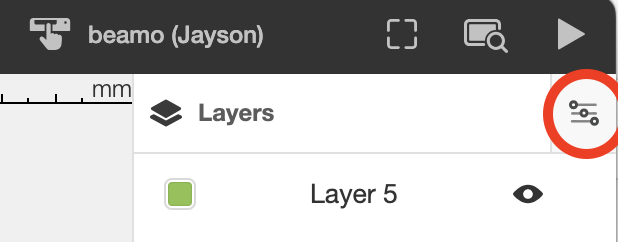

여기에 있는 아이콘을 클릭하여 객체 패널을 엽니다.
작업할 수 있는 5가지 주요 객체 유형이 있습니다:
각 객체 유형에는 특정 옵션과 작업이 있습니다. 각 객체에 대한 자세한 정보는 다음 장에서 찾을 수 있습니다.
C. 매개변수 설정
레이어 매개변수
레이저 출력 전력의 백분율입니다.
속도 (mm/s):
레이저 헤드가 이동하는 속도로, 초당 밀리미터 단위로 측정됩니다.
실행 (회)
단일 작업에 대해 단일 레이어가 실행되는 횟수입니다.
Z 단계 (mm) (FLUX ador, beamo 및 HEXA에서 사용 가능)
단일 레이어에 대해 동일한 경로에서 여러 번 절단을 수행할 때("실행"이 1보다 큰 경우), 두꺼운 재료를 처리하기 위해 각 절단마다 레이저 헤드의 하강량을 설정할 수 있습니다.
파라미터 옵션
| 아이콘 | 이름 | 설명 |
| 가져오기 |
.json 파일에 저장된 모든 조각 파라미터를 파라미터 목록으로 가져옵니다. |
|
| 내보내기 |
모든 파라미터를 단일 .json 파일로 내보냅니다. |
|
| 파라미터 관리 |
사용자 정의 파라미터를 탐색, 편집 또는 삭제합니다. |
|
| 현재 파라미터 추가 |
현재 파라미터에 이름을 지정하고 파라미터 목록에 저장합니다. |
|
| 사용자 정의 파라미터 |
드롭다운 목록에서 파라미터를 선택합니다. 일반 재료에 대한 제안 파라미터를 사용할 수 있습니다. |
파라미터 사용 팁
- 재료마다 다르므로 기본 제공 파라미터를 사용하여 조각 결과를 관찰하는 것부터 시작하십시오. 원하는 효과를 얻기 위해 필요에 따라 파라미터를 미세 조정하십시오.
- Beamo, Beambox 및 Beambox Pro에서는 레이저 튜브의 수명을 연장하기 위해 출력을 70% 미만으로 설정하는 것이 좋습니다. 그러나 Ador 및 HEXA의 경우 최대 출력을 사용하더라도 레이저 소모에 미치는 영향이 적습니다.
- 사용 및 시간에 따른 레이저 튜브 성능의 정상적인 저하를 고려하여 주기적으로 파라미터를 조정하십시오.
D. 작업 인터페이스
창의 중앙은 이미지를 가져오거나 개체를 그리는 영역입니다. 작업을 진행하려면 개체를 해당 영역에 배치해야 합니다.
E. 메뉴
각 탭에서 자주 사용되는 기능을 여기에서 소개합니다.
Beam Studio
- Beam Studio 정보: Beam Studio의 버전을 표시합니다.
- 환경 설정: 언어, 기기 IP 주소, 추가 기능 등의 기본 설정을 수정합니다.
파일
- 열기, 저장, 다른 이름으로 저장: 파일을 열거나 저장합니다.
- 예제: 다양한 파일과 재료 조각 테스트(다양한 출력과 속도 조합)를 포함한 다양한 예제를 사용하여 새로운 재료에 대한 최적의 매개변수를 결정합니다.
- 내보내기: BVG, SVG, PNG, JPG, FLUX 작업 등 여러 형식으로 파일을 내보냅니다. 파일 형식에 대한 자세한 정보는 이 장에서 설명합니다.
편집
- 최적화: 조각 재료를 가장 효과적으로 사용할 수 있도록 객체 배치를 최적화합니다.
- 문서 설정: 조각 해상도, 작업 영역(모델 선택), 추가 기능 등의 설정을 조정합니다.
- 장면 지우기: 장면에서 모든 객체를 제거합니다.
보기
- 격자 표시: 작업 인터페이스에 격자를 표시합니다.
- 레이어 색상 사용: 해당 레이어의 객체에 레이어 색상을 표시합니다.
기기
- 네트워크 설정 테스트: 컴퓨터와 대상 기기 간의 네트워크 연결 품질을 확인하세요.
- 카메라 보정: 다양한 애드온에 대해 기기의 카메라 보정 프로세스를 실행하세요.
- 펌웨어 업데이트: 공식 웹사이트에서 펌웨어를 다운로드하여 컴퓨터에 저장하고, 컴퓨터에서 펌웨어 파일을 선택하여 기기 펌웨어를 업데이트하세요. 참고: 펌웨어 업그레이드는 몇 분 정도 소요됩니다. 프로세스 중에는 기기의 전원을 끄지 마세요.
창
- 이 옵션은 Mac 시스템의 기본 메뉴입니다. 창s와 Linux Ubuntu에는 이 옵션이 없습니다.
도움말
- 시작 튜토리얼 보기: 소프트웨어 시작 튜토리얼을 다시 시작하세요.
- 버그 보고: 오류 발생 후 버그 보고서를 내보내세요. 버그 보고서를 내보내기 전에 소프트웨어가 재구성되거나 종료되지 않았는지 확인하세요. 고객 서비스에서 Beam Studio 오류 해결을 위해 버그 보고서 파일 내보내기를 안내해 드립니다.
- 디버그 도구: 개발자가 소프트웨어 문제를 디버깅하기 위한 인터페이스입니다.
