3-2 Curvegraveren

Geschikte materialen

Het kan worden gebruikt op materialen zoals hout, mat acryl, stof en andere niet-reflecterende en ondoorzichtige materialen.

Reflecterende en transparante materialen, zoals glas en glanzend acryl, kunnen leiden tot slechte focussering vanwege de beperkte zichtbaarheid van rood licht, wat de focusresultaten kan beïnvloeden.

Beperkingen van Curve Graveren

1. Hoogteverschil object

• Bij gebruik van een 4mm brandpuntsafstand moet het hoogteverschil van het object minder dan 1,8 cm zijn.
• Bij gebruik van een 16mm brandpuntsafstand moet het hoogteverschil van het object minder dan 3 cm zijn.

• Het wordt aanbevolen om de 16mm brandpuntsafstand modus te gebruiken voor het graveren van diepere objecten. (16mm brandpuntsafstand schakelgids.)

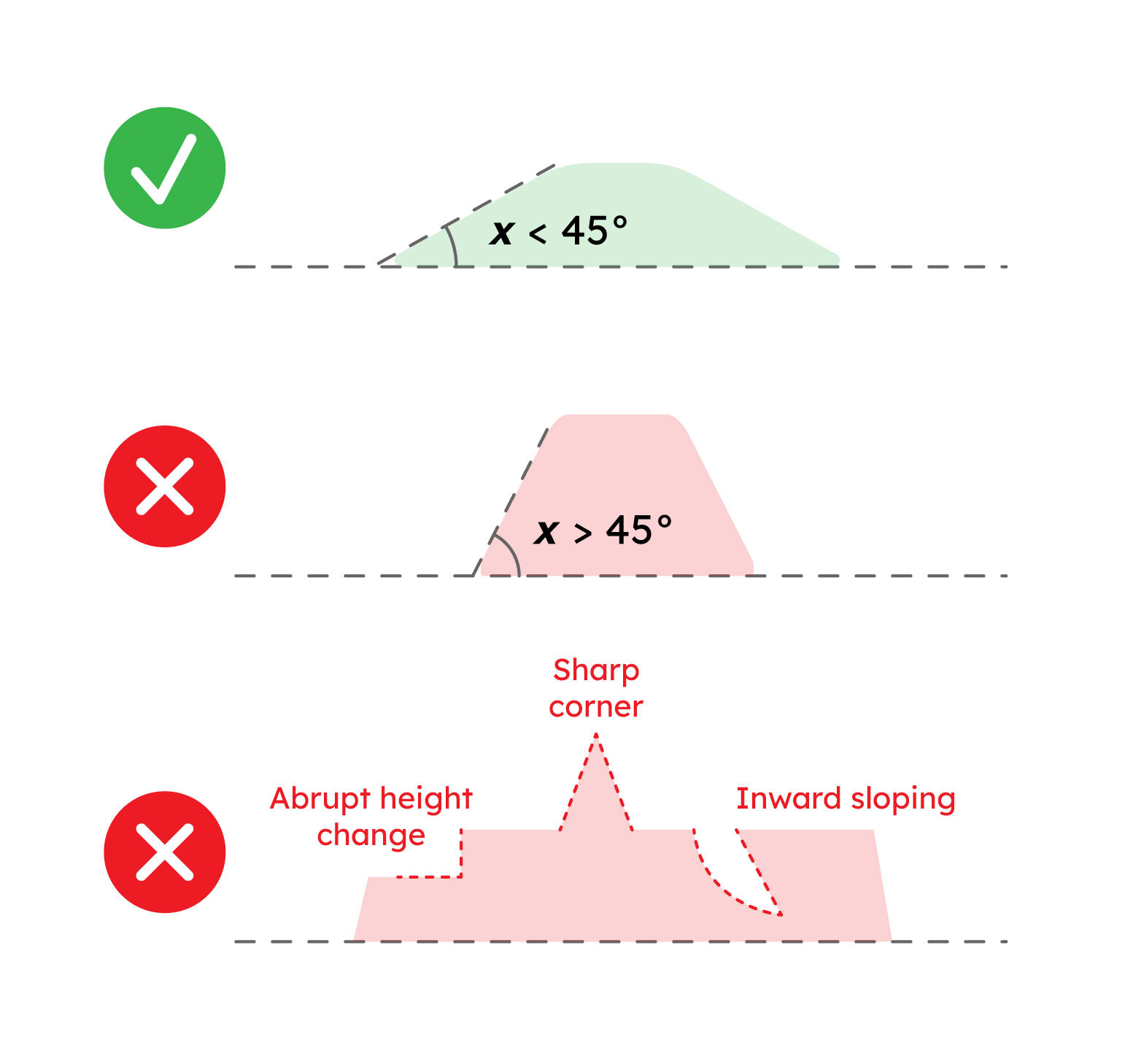

2. Kantelhoek object

De hellingshoek van het object moet minder dan 45° zijn.

Vermijd oppervlakken met steile, snelle aflopingen.

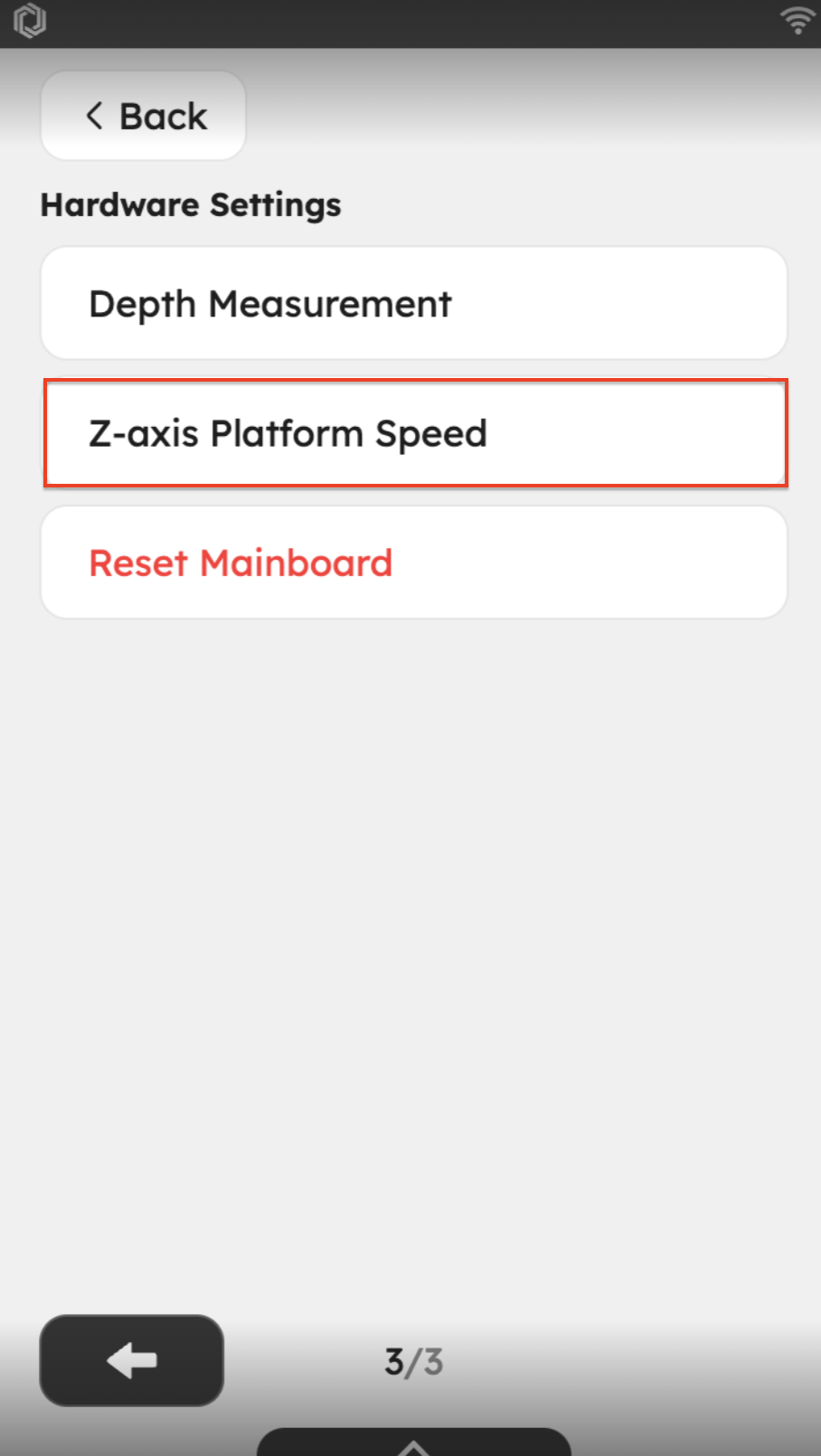

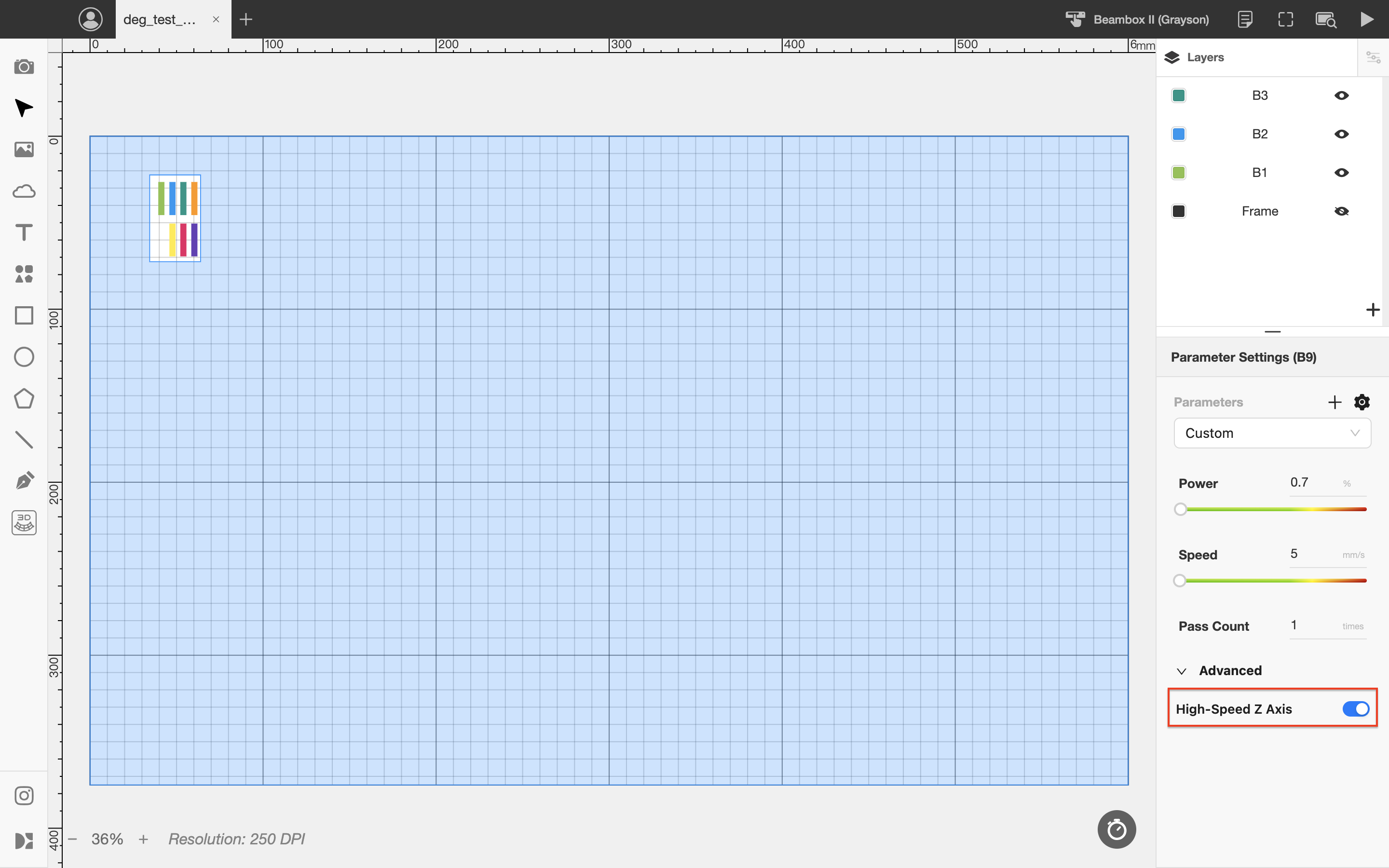

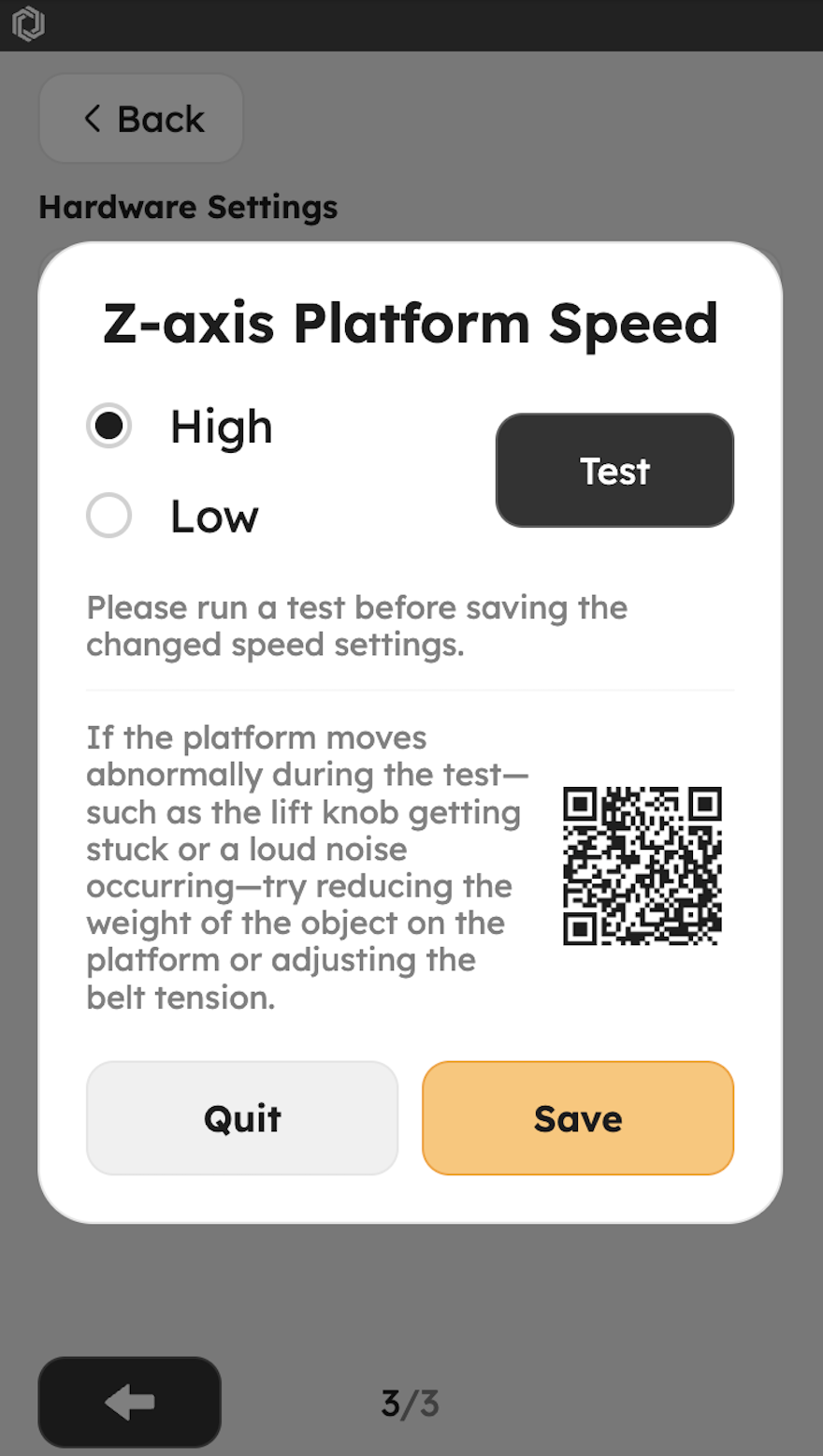

3 Hoge Snelheid Z-As (Toegevoegd in v2.5.0)

De hoge snelheid Z-as is een optie ontworpen om de Z-as beweging te versnellen. Wanneer ingeschakeld, maakt het hogere snelheidsparameters mogelijk, waardoor de totale graveertijd voor gebogen oppervlakken aanzienlijk wordt verminderd. Vanwege aanpassingen in versnelling en vertraging bij hoge snelheden kan het echter inconsistenties in graveerdiepte of horizontale strepen veroorzaken.

Daarom wordt aanbevolen om een test uit te voeren voordat u overgaat tot de definitieve gravure bij gebruik van de hoge-snelheid Z-as.

4. Graveersnelheid en aanbevolen parameters

De curve-graveertaak zal beperkt worden tot een maximale snelheid van 50 mm/s.
De aanbevolen parameters zijn als volgt:

5. Gebruik van "Huidige positie" wordt afgeraden

Bij curve-graveren moet de gemeten focuswaarde nauwkeurig overeenkomen met de juiste relatieve coördinaten om slechte graveerresultaten of mogelijke botsingen met het werkstuk te voorkomen. Daarom wordt afgeraden om de "Huidige positie" voor graveren te gebruiken.

Als u het toch moet gebruiken, zorg er dan voor dat de laserkop precies op het startpunt van het laserpad is gepositioneerd.

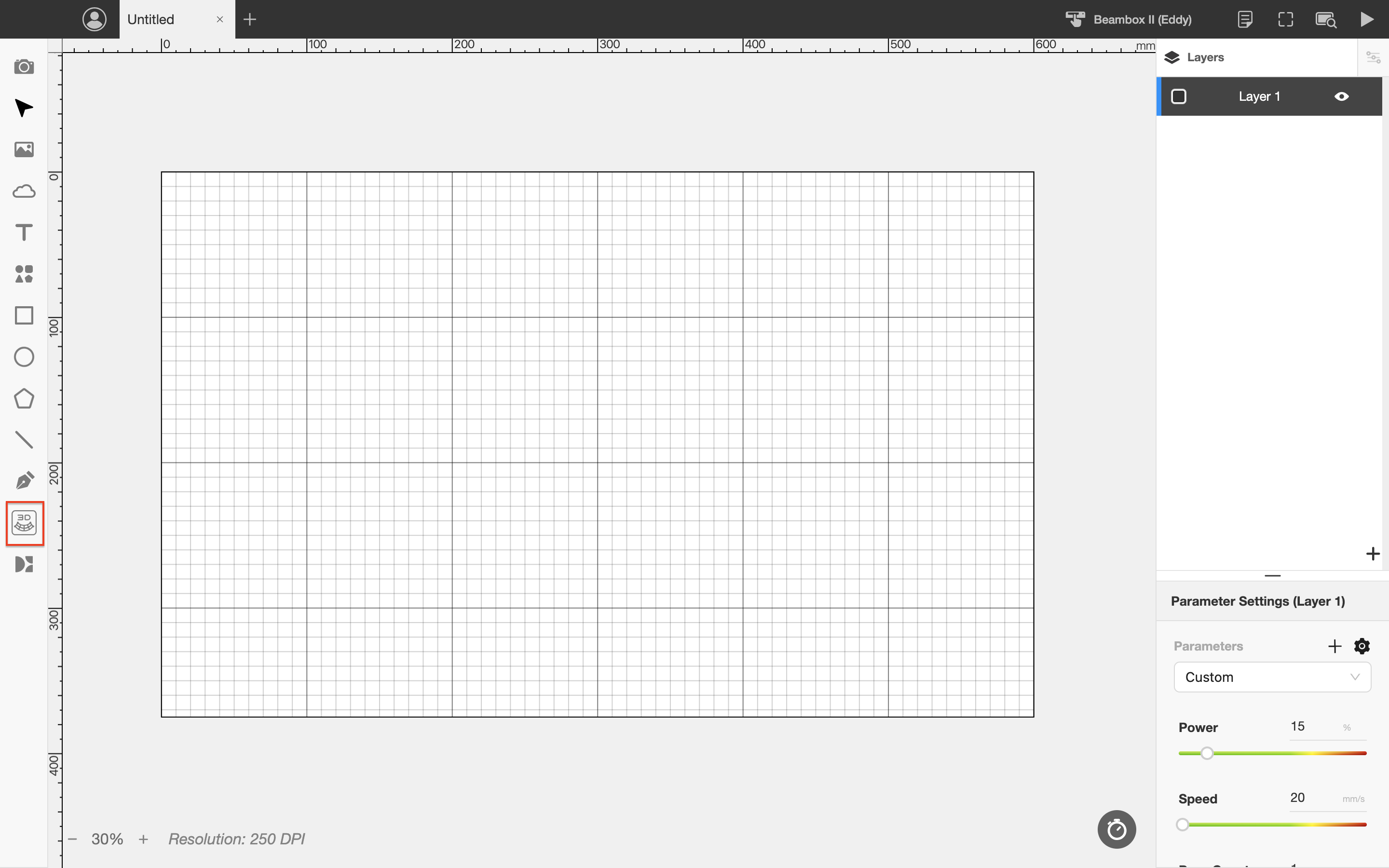

1. Klik op het pictogram voor oppervlaktegraveren om de modus voor oppervlaktegraveren te openen.

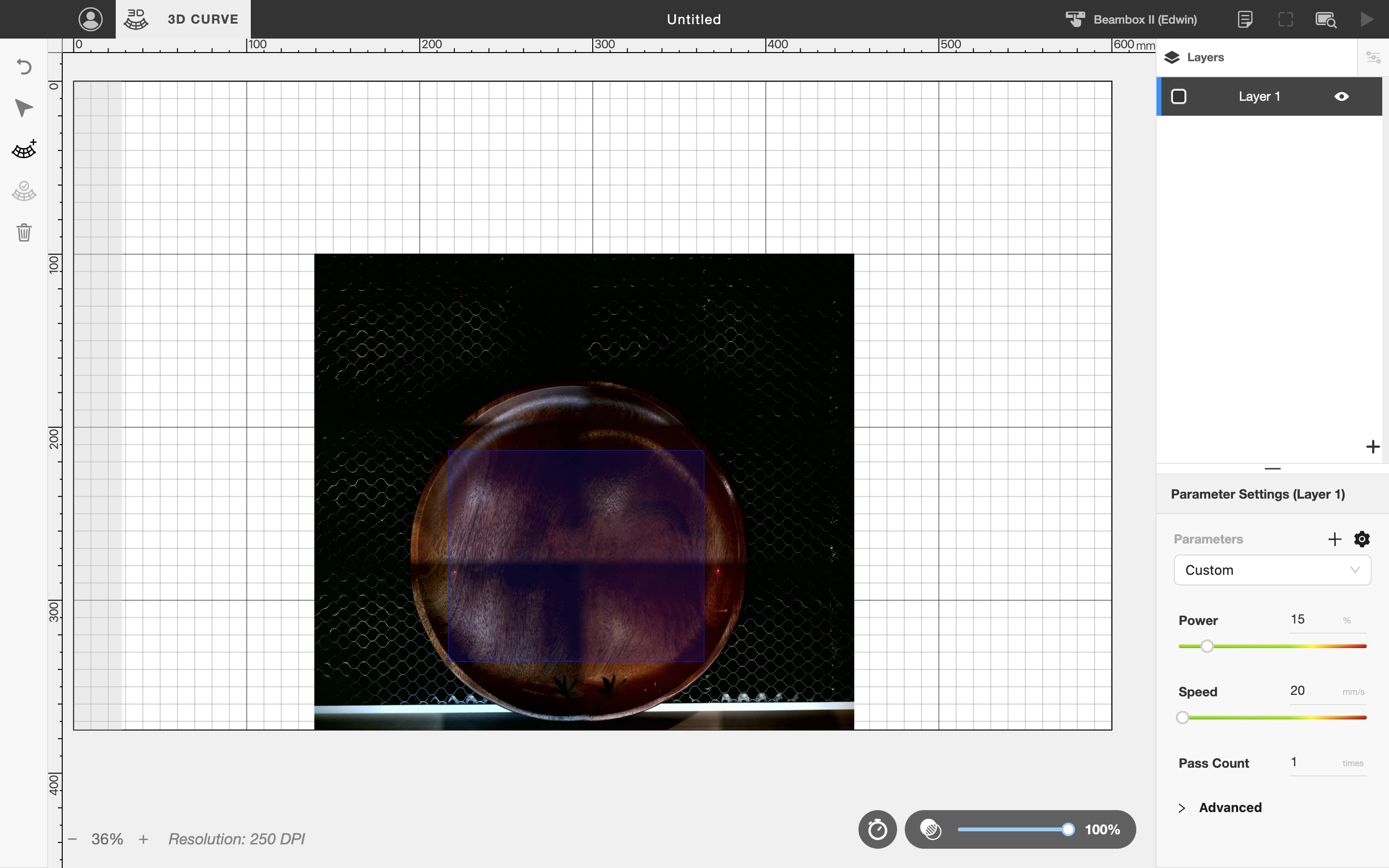

2. Selecteer het gebied dat u wilt graveren

   Vanwege aanzienlijke positioneringsfouten bij het gebruik van de 16 mm brandpuntsafstand voor het vastleggen van afbeeldingen, raden we aan om in plaats daarvan de 4 mm brandpuntsafstand te gebruiken. Als alternatief kunt u de framevoorvertoning gebruiken om de positie voor curve-graveren in te schatten.

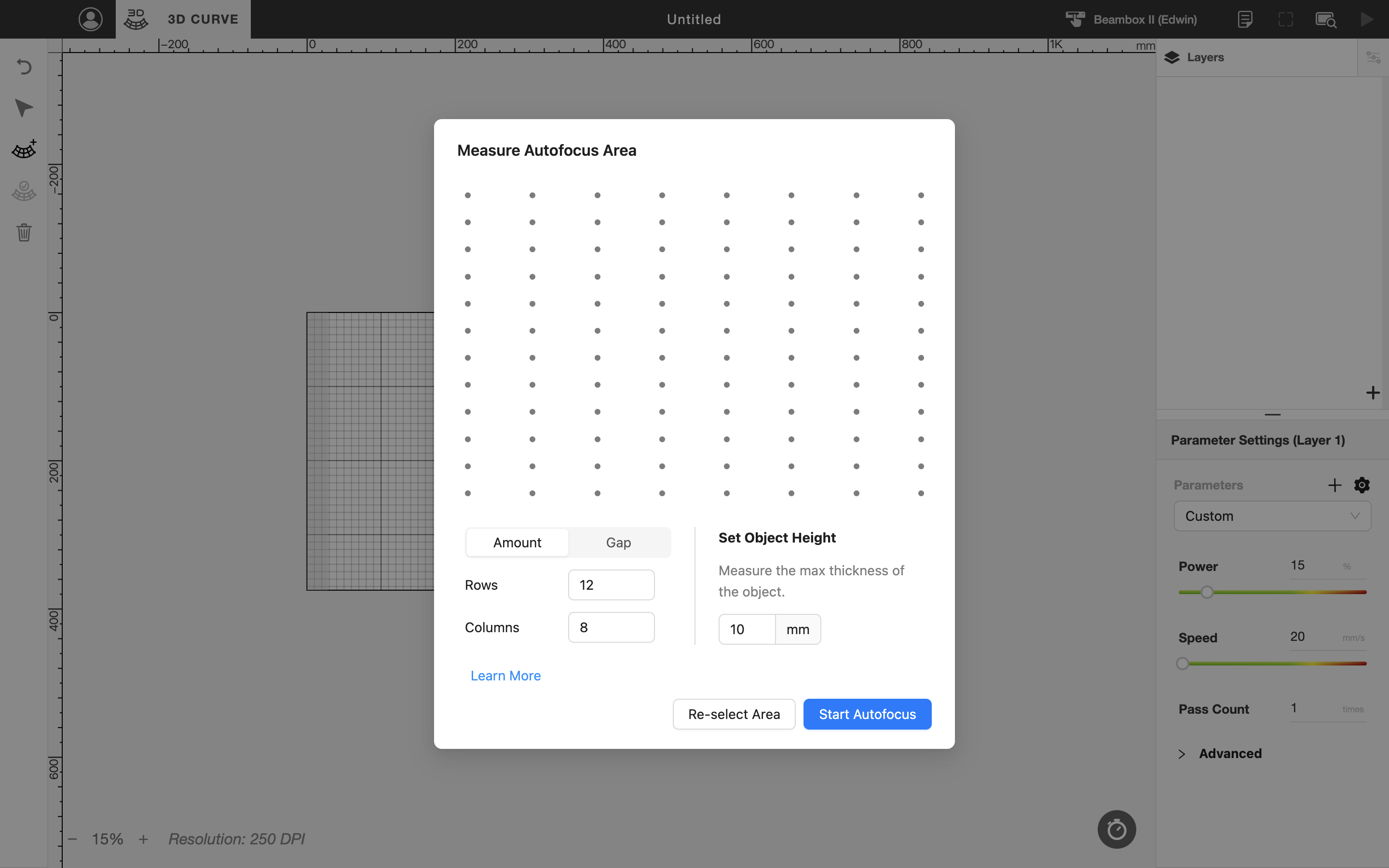

3. Selecteer focuspunten en voer objecthoogte in

   U kunt het aantal focuspunten selecteren. Een hogere focusdichtheid biedt een gedetailleerder oppervlaktemodel, maar verhoogt de scherpsteltijd.

   Voer de maximale hoogte van uw graveerobjekt in om een veilig bewegingsbereik van de Z-as te berekenen en botsingen tijdens de bewerking te voorkomen.



4. Referentiepunten verkrijgen

   Voordat u met het scherpstellen begint, moet u de referentiewaarde verkrijgen. Laat de focussonde zakken, verplaats deze naar het hoogste punt van het graveerobjekt en druk op bevestigen om scherp te stellen.

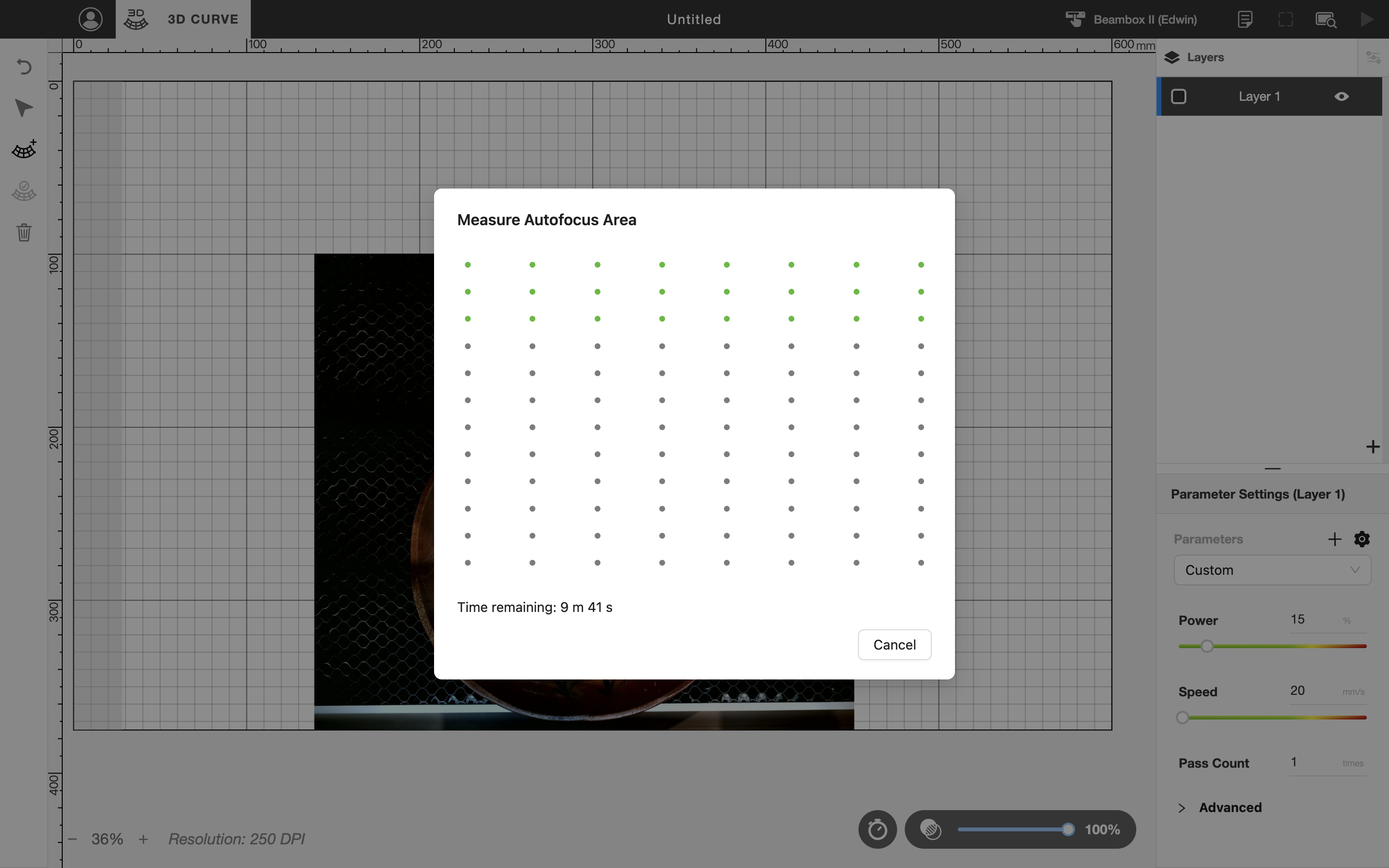

5. Scherpstellen starten

   Na het verkrijgen van referentiepunten zal de laserkop naar nul resetten en het rode licht scherpstellen starten. Sluit tijdens het scherpstellen het venster niet en gebruik het bedieningspaneel niet om te voorkomen dat de procedure wordt onderbroken. De punten die succesvol zijn scherpgesteld, worden groen.

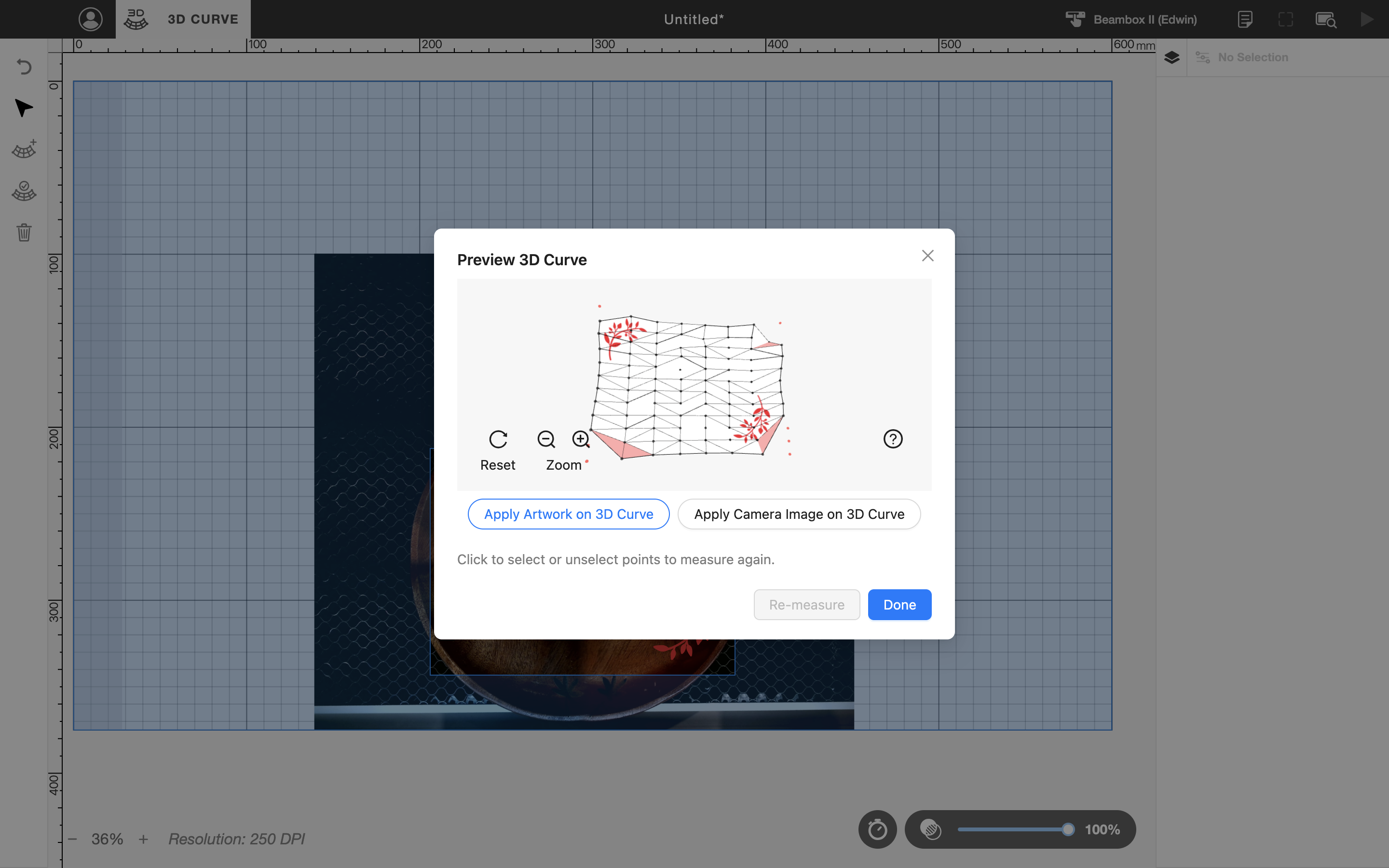

6. Scherpstellen voltooid

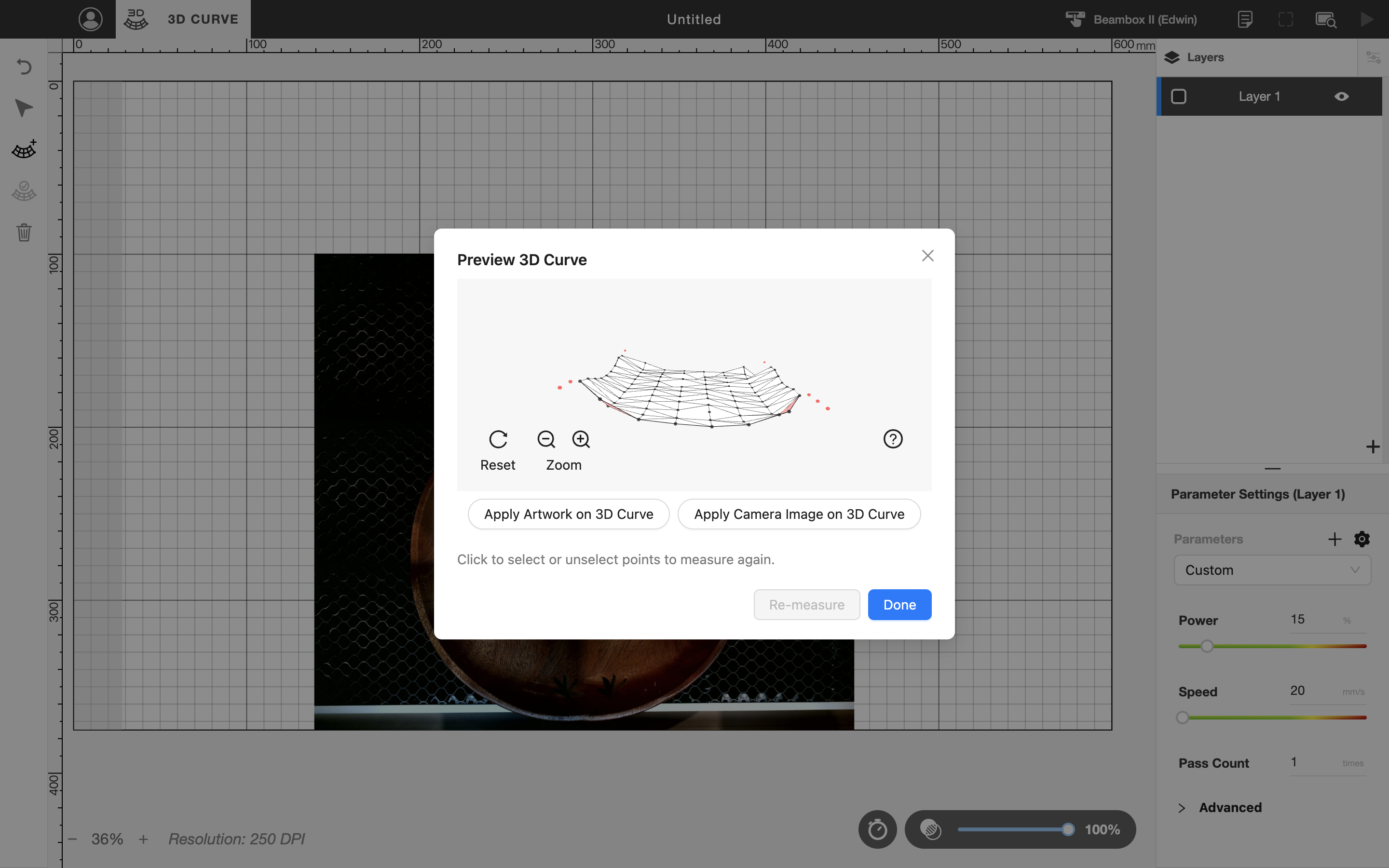

   Na voltooiing van het focussen wordt er een oppervlaktemodel gegenereerd. U kunt dit met uw muis slepen en draaien om de focusresultaten te bevestigen.
7. Scherpstellingsresultaten bevestigen

   Rode stippen geven aan dat het scherpstellen is mislukt. Selecteer een mislukt scherpstelpunt om de oorzaak van de fout te bevestigen.

   Veelvoorkomende scherpstellingsfouten zijn "Meetfout rood licht" en "Object overschrijdt meetbare afstand." Controleer bij een fout het volgende:

   • Of het scherpstelpunt te laag is, bijvoorbeeld scherpstellen op de honingraatplaat.
   • Of de rode lichtstip duidelijk zichtbaar is zonder wazig of te zwak te zijn.
   • Of er omgevingslicht rond de machine is dat de prestaties van het scherpstellen met rood licht kan beïnvloeden.

8. Opnieuw scherpstellen

   Als u opnieuw wilt scherpstellen op een specifiek punt, zoom dan in op het ontwerp en selecteer het gewenste scherpstelpunt om het scherpstellen opnieuw uit te voeren.



9. Controleer het ontwerp

   Na het scherpstellen kunt u op de onderstaande knop klikken om het huidige ontwerp op het huidige oppervlaktemodel te projecteren, zodat u de positie van het ontwerp duidelijker kunt bevestigen.Let op: Gebieden met een hoogteverschil van meer dan 45 graden worden rood gemarkeerd om aan te geven dat ze de maximale graveerbare hoek overschrijden. Vermijd het plaatsen van ontwerpen in de rood gemarkeerde gebieden.

10. Dien de curvegraveertaak in

    Na het aanpassen volgens de aanbevolen parameters, dient u de taak in om het curvegraveerproces te starten.
