Beambox II - Passthrough Add-on (Hardware-installatie)
Beschrijving
De Passthrough-functie is ontworpen voor het graveren van lange objecten die het werkgebied overschrijden. Hiermee kunnen gebruikers automatisch grote ontwerpbestanden in meerdere werkgebieden verdelen, waardoor het eenvoudiger wordt om in secties te graveren.
Gebruiksbeperkingen
Vanwege de invoerbeperkingen van Beambox II is de acceptabele werkstukbreedte doorgaans 350mm, terwijl de lengte onbeperkt.
Stap 1 - Passthrough-modus activeren
Activeer in de documentinstellingen de optie Passthrough en voer het gewenste werkgebied in.
Stap 2 - Objecten importeren
Importeer een object ((bijv. een rechthoekig kader)) en pas de afmetingen en positie aan.
Klik op het Passthrough-pictogram in de linker zijbalk om de Passthrough-modus te openen.
Stap 3 - Passthrough configureren
Beschrijving van instellingen
- Objectlengte: Toont de lengte van het geselecteerde object, waarmee u de hoogte van elk werkgebied kunt bepalen.
- Hoogte werkgebied: Bepaalt hoe het passthrough-object wordt verdeeld in meerdere werkgebieden voor graveren. U kunt ook een voorbeeld van de graveerinhoud van elke sectie bekijken in het rechter venster.
- Referentielaag: Deze laag dient alleen als referentie voor uitlijning en wordt niet gegraveerd.
- Gidsmarkering: Uitlijningsmarkeringen zijn twee driehoekige markeringen die zowel op het hoofdmateriaal als op het hulpmateriaal moeten worden gegraveerd. Bij het herpositioneren van het materiaal na elke graveersectie zorgen deze driehoekige markeringen voor een juiste uitlijning.
Voorbeeld met de volgende vorm: De objectlengte is 450mm. Als de hoogte van elk werkgebied is ingesteld op 250mm, wordt het object in twee secties verdeeld.
De stippellijnen geven de verdeelpunten van elk werkgebied aan.
Het wordt over het algemeen aanbevolen om het aantal verdelingen te minimaliseren om mogelijke uitlijningsfouten bij de verbindingen te voorkomen, wat kan leiden tot een onjuiste uitlijning van het ontwerpbestand.
Exporteer het ontwerpbestand nadat de instellingen zijn voltooid.
Stap 4 - Passthrough-graveren
Als u gidsmarkeringen gebruikt, moet u hulpmaterialen voorbereiden.
Stap 4.1 - Voorbereiding voor graveren

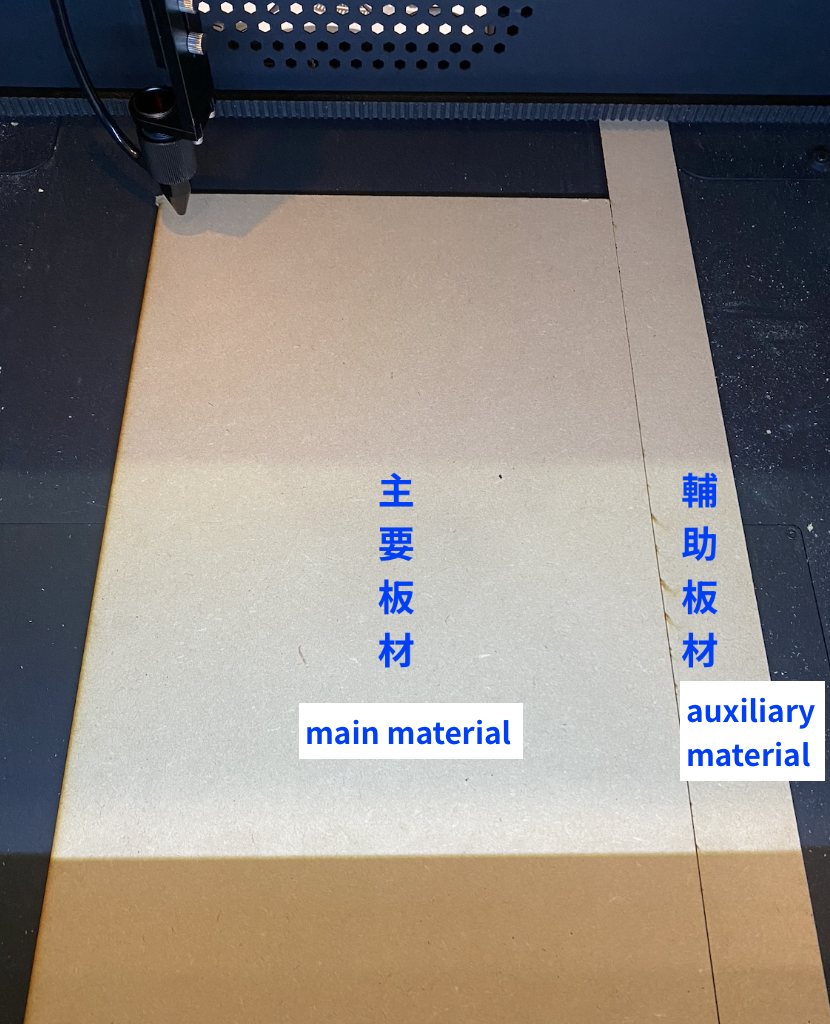

Bevestig het hulpmateriaal naast het hoofdmateriaal.
Start de huidige gravure en verplaats de laserkop naar de linkerbovenhoek van het graveermateriaal.
Start de gravure op de huidige positie en stel het startpunt in op de linkerbovenhoek.
(U kunt ook de oorsprongpositie gebruiken, maar houd er rekening mee dat de laserbuispositie aan de rechterkant moet worden geplaatst om een fout bij het terugkeren naar de uitgangspositie te voorkomen.)
Gebruik de framingvoorvertoning om de graveerpositie van het eerste gedeelte van het ontwerpbestand te bevestigen.
Let op: Zorg er bij het gebruik van de framing voor dat de referentielaag is uitgeschakeld.
Gebruik de framing om de positie van de gidsmarkeringen te bevestigen, zodat ze overlappen tussen het hoofdmateriaal en het hulpmateriaal.
(Bijvoorbeeld, met de gidsmarkering ingesteld op de standaard 4 cm, controleer of de laserkop tijdens het framen ongeveer 2 cm voorbij het hulpmateriaal uitsteekt.)
Stap 4.2 - Eerste sectie graveren
Bij het exporteren van het bestand zijn standaard alleen de eerste werksectie en referentiemarkeringen ingeschakeld. Na het aanpassen van de parameters kunt u direct beginnen met het graveren van het eerste werkgebied.
Na het graveren moeten de gidsmarkeringen gedeeltelijk zichtbaar zijn op het hulpmateriaal.
Stap 4.3 - Tweede sectie graveren
Sluit de laag van de eerste sectie en open de laag van de tweede sectie.
Verplaats het hoofdmateriaal en lijn de onderste gidsmarkeringen op het hoofdmateriaal uit met de bovenste markeringen op het hulpmateriaal voordat u verdergaat met graveren.
