HEXA - Vervanging ronde schakelaar (zilverkleurig)

FLUX Support Team

26 maart 2025 09:15
Bijgewerkt

Gereedschap

1	Tang
2	Torx T8 schroevendraaier

Stap 1

Schakel de machine uit en verwijder de acht schroeven van de zijkap.

Stap 2

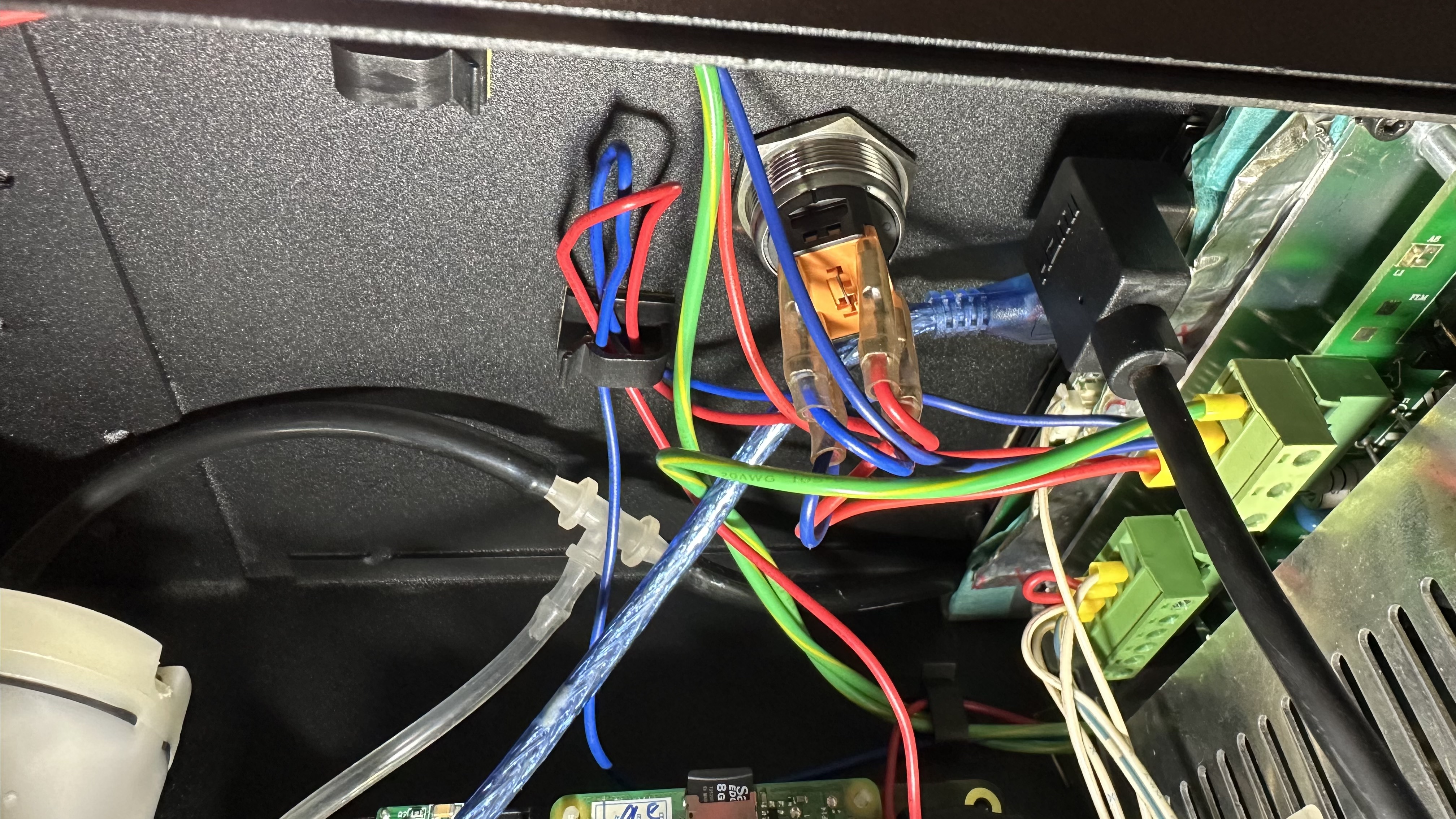

Maak een foto van de bedrading op de schakelaar om de positie later te kunnen controleren.

Stap 3

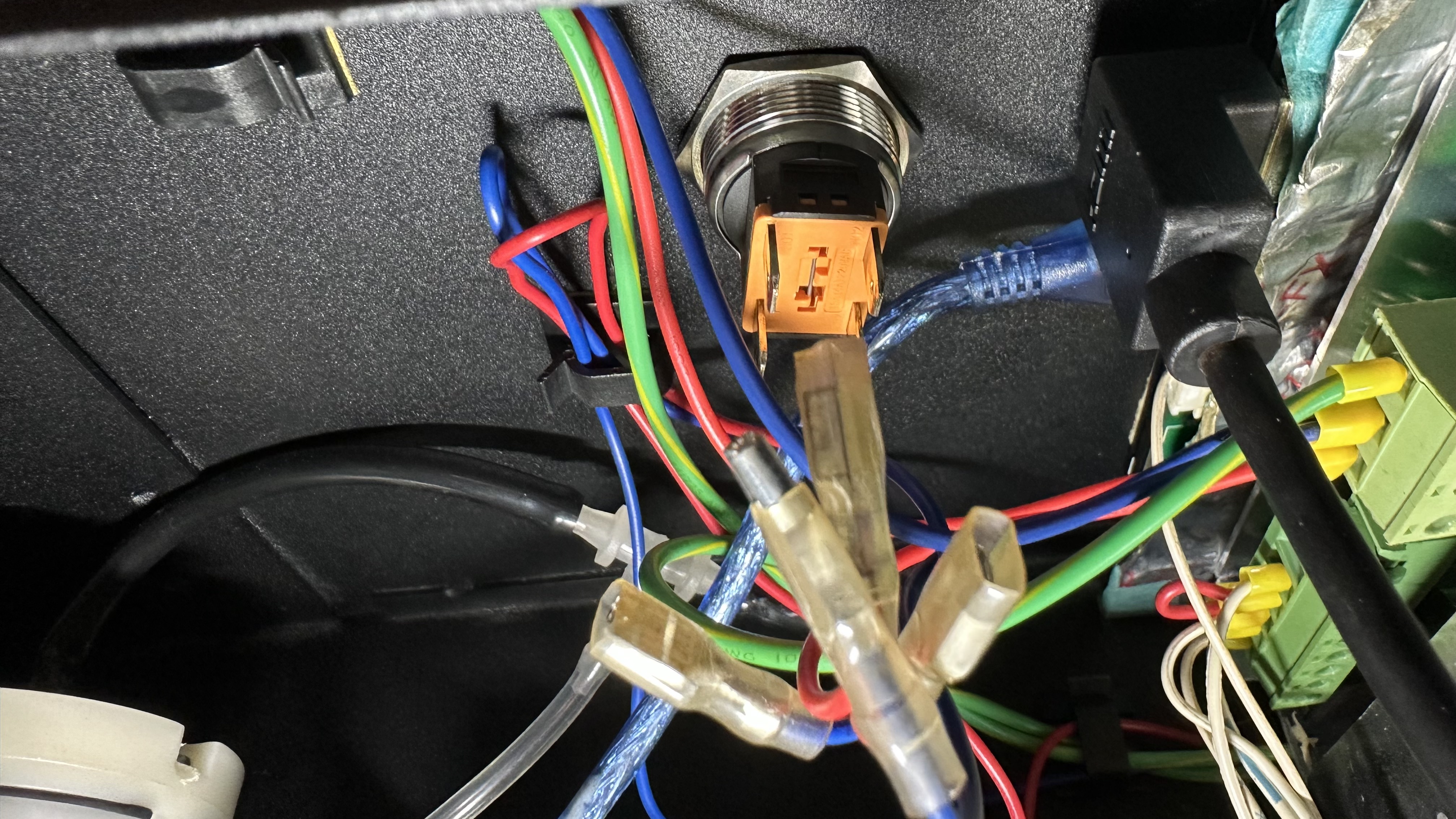

Verwijder de draden.

Stap 4

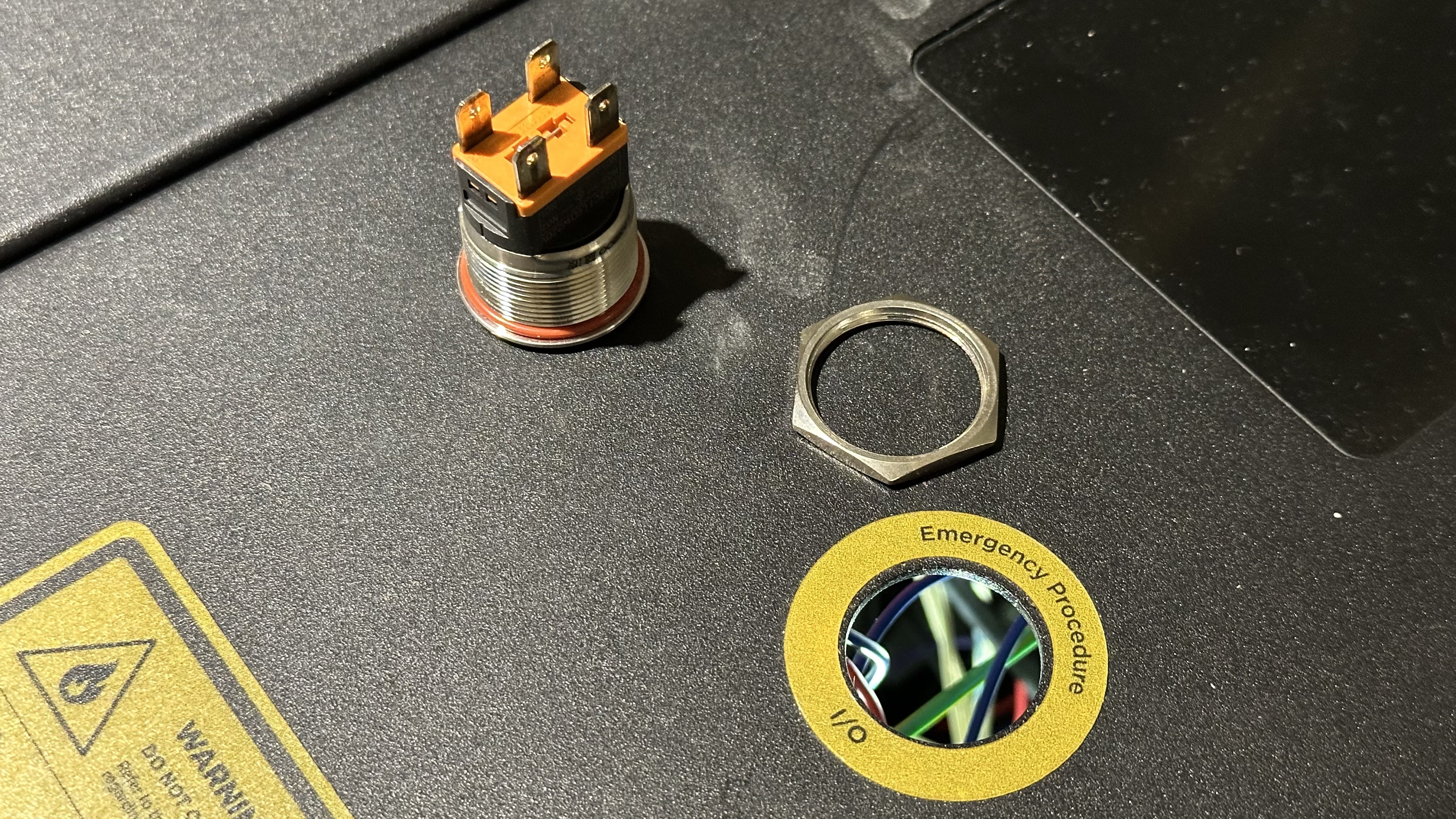

Verwijder de ronde schakelaar door de bevestigingsmoer los te draaien. Photo on 2025-3-4 at 4.11 PM.jpg

Stap 5

Installeer de nieuwe ronde schakelaar door de bevestigingsmoer vast te draaien. Photo on 2025-3-4 at 4.11 PM.jpg

Stap 6

Sluit de draden aan op de contacten van de schakelaar.

Zorg ervoor dat dezelfde kleuren aan dezelfde zijden (alleen links en rechts) worden aangesloten.

Correct voorbeeld	Onjuiste voorbeelden

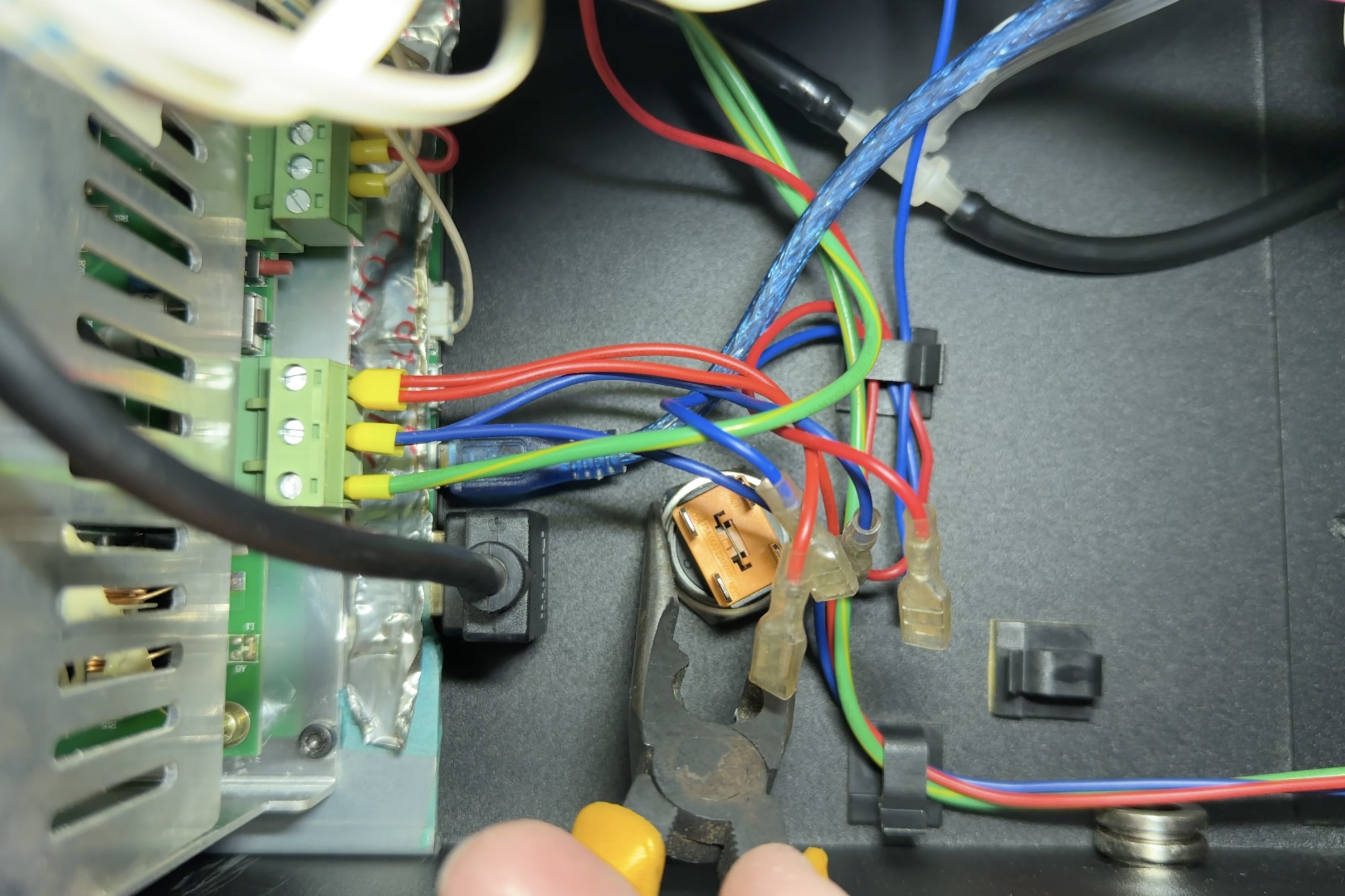

Na het aansluiten en controleren of de kleuren op de juiste posities zitten, gebruik de tang om de draden stevig vast te zetten.

Waarschuwing:
De machine kan beschadigd raken als u de draden op de verkeerde posities aansluit.
Zorg er daarom voor dat u, voordat u naar de volgende stap gaat, de posities van de draden controleert en bevestigt zoals getoond in de goede voorbeelden hierboven.

Stap 7

Sluit de zijklep en draai de schroef vast.
