Beschrijving

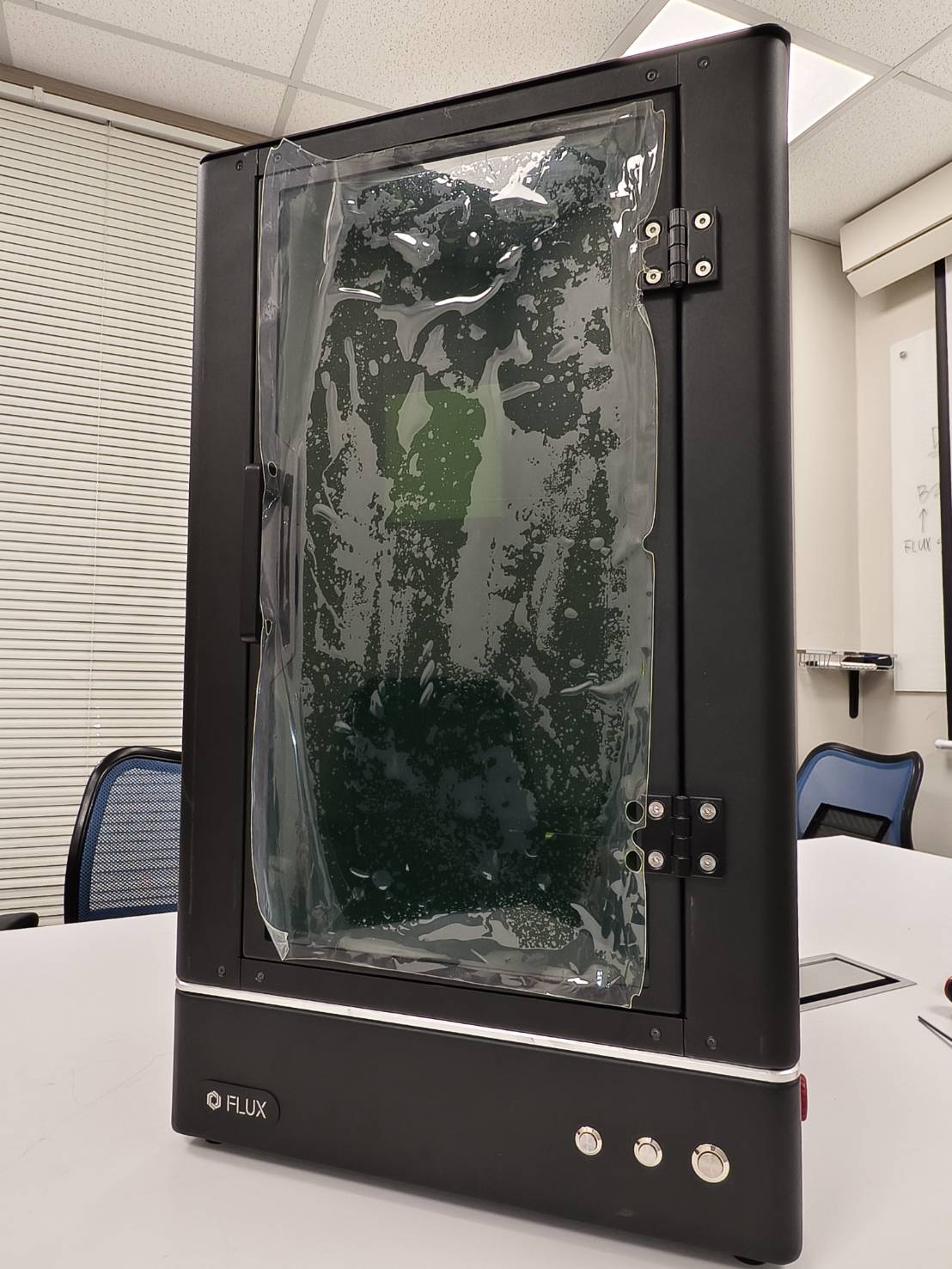

Dit artikel begeleidt u bij de installatie van de handmatige deur op de Promark Desktop-versie.
Ondersteunde modellen:
-
Promark Desktop D20 / D30 / D50
-
Promark MOPA High Contrast M20
Inhoud van de verpakking
| Artikelcode | Naam/Beschrijving | Aantal | Opmerking |
| A | Linkerafdekking (met printplaat) | 1 stuk | |
| B | Rechterafdekking | 1 stuk | |
| C | Dwarsbalk | 2 stuks | |
| D | Deurmontage (met scharnieren) | 1 stuk | |
| E | Achterafdekking | 1 stuk | |
| F | Achterpoot | 2 stuks | |
| G | Zilveren plaat | 1 stuk | |
| H | Kabelplaat | 1 stuk | |
| I | Bovenklep | 1 stuk | |
| J | Kabel 1 (Deursensorkabel) | 1 stuk | |
| K | Kabel 2 (Rotatiekabel) | 1 stuk | |
| S1 | T8 Torx-schroef | 16 stuks | Twee extra meegeleverd |
| S2 | M4*8 (3mm Inbus) Verzonken inbusschroef | 7 stuks | Eén extra meegeleverd |
| S3 | M4*12 (3mm Hex) Platkopschroef met binnenzeskant | 9 stuks | Eén extra meegeleverd |
| S4 | M4*10 (3mm Hex) Verzonken kopschroef met binnenzeskant | 5 stuks | Eén extra meegeleverd |
| S5 | M3*6 (2,5mm Hex) Bolkopschroef met binnenzeskant | 5 stuks | Eén extra meegeleverd |
| T1 | 2,5 mm inbussleutel | 1 stuk | |
| T2 | T8 Torx-schroevendraaier | 1 stuk |
Gereedschap:
Zelf voorbereiden:

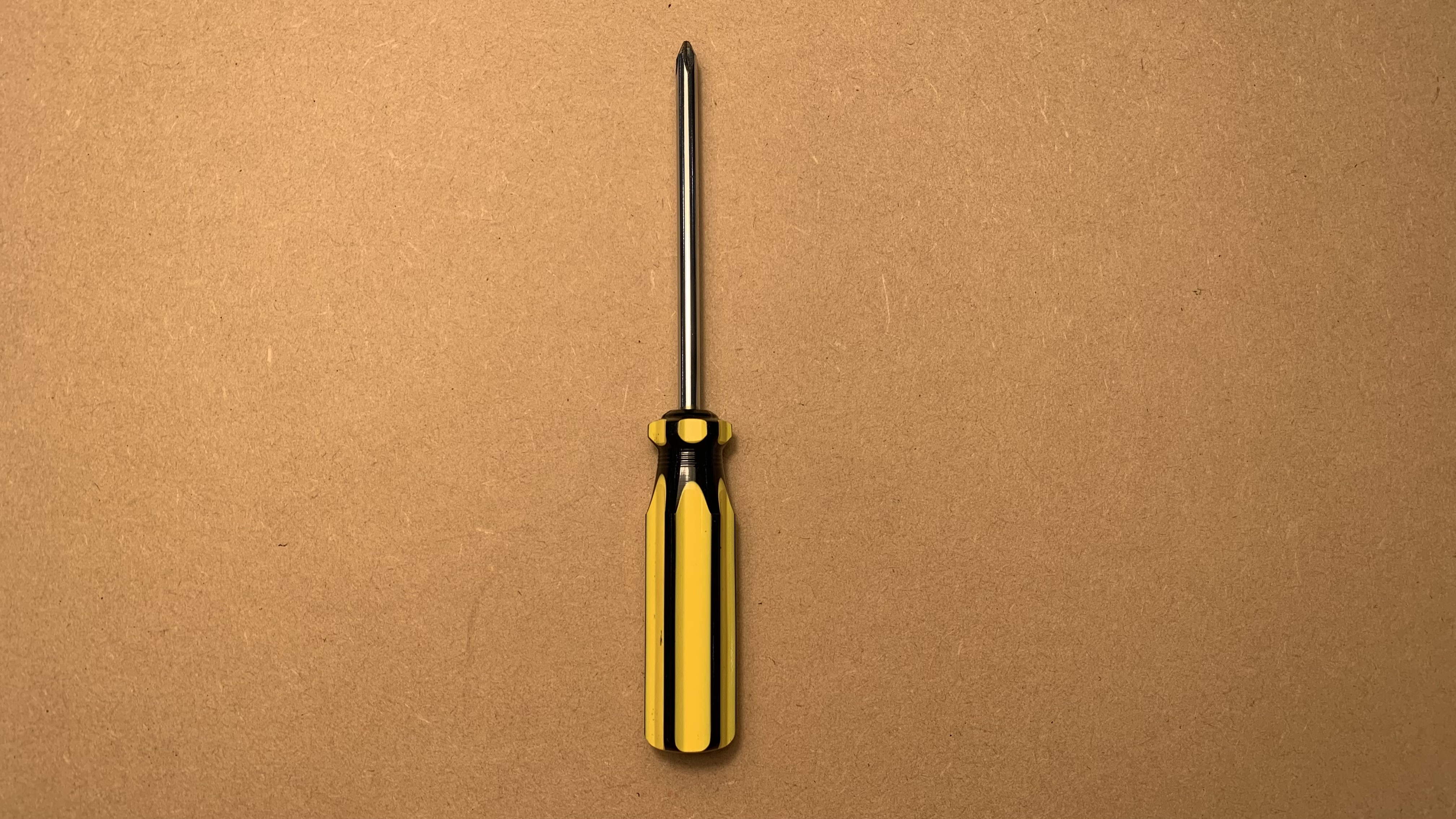

Kruiskopschroevendraaier
Stap 1

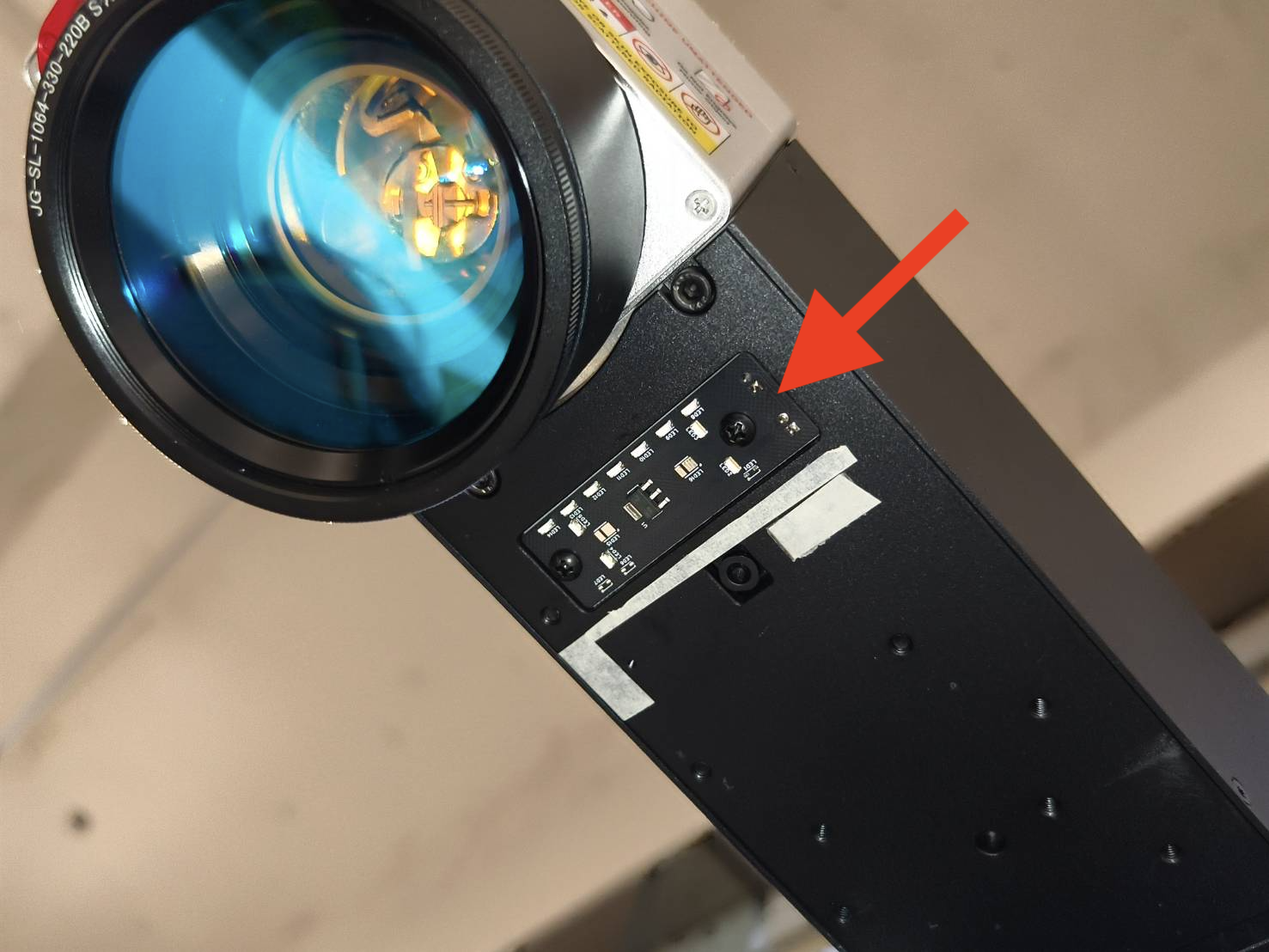

Volg de onderstaande handleiding voor het vervangen van de camera LED-printplaat.
(Het doel is om de LED-printplaat te vervangen met een andere versie om overbelichting te voorkomen na installatie van de handmatige deur.)
Promark - Camera LED-printplaat vervangen
Stap 2

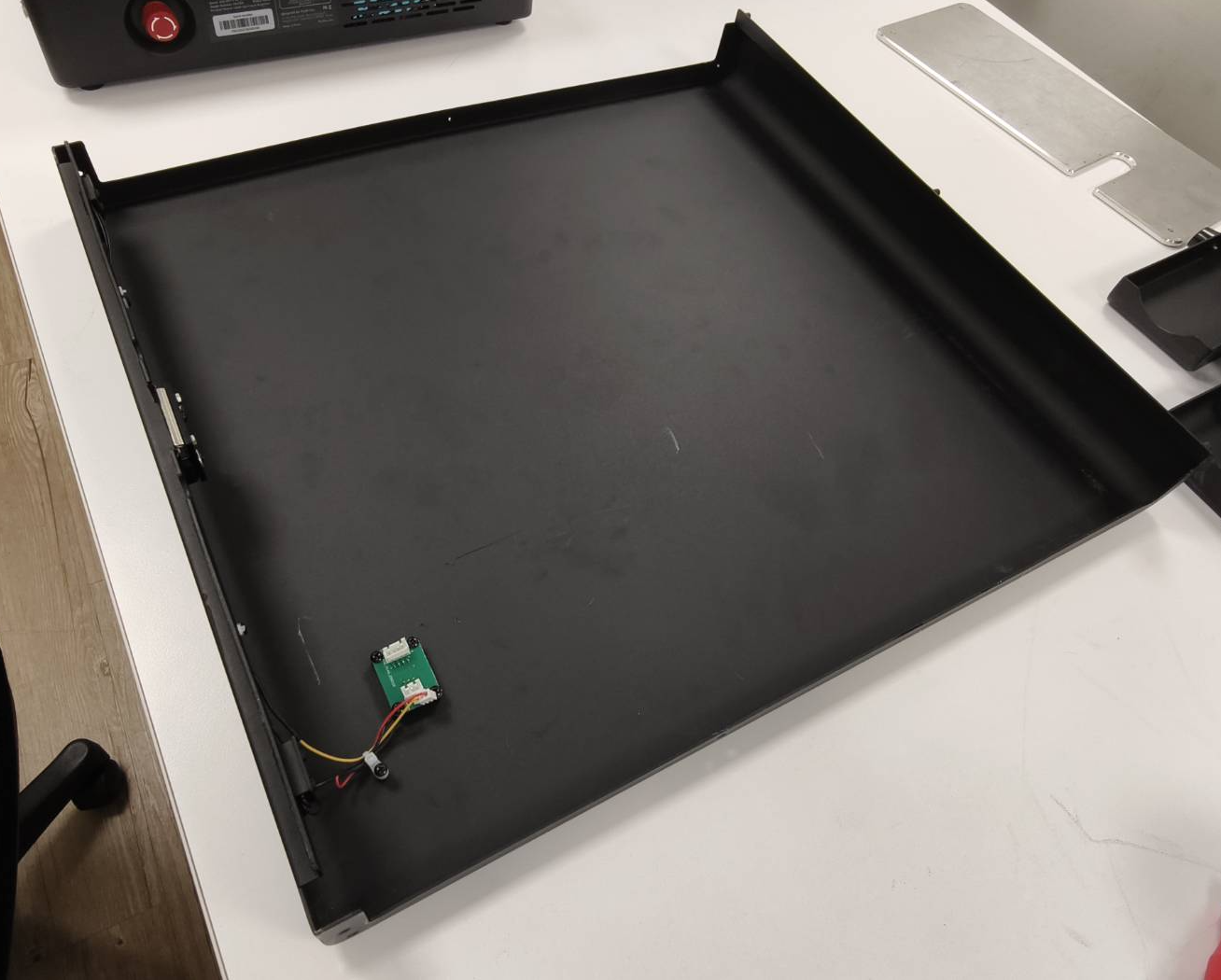

Zoek het linker zijpaneel (A), het paneel met de kleine printplaat, en leg het plat op tafel met de printplaatzijde naar boven, zoals getoond in de afbeelding.
Stap 3
Zoek de dwarsbalk (C) en bevestig deze met 2 stuks T8-schroeven (S1).
Stap 4

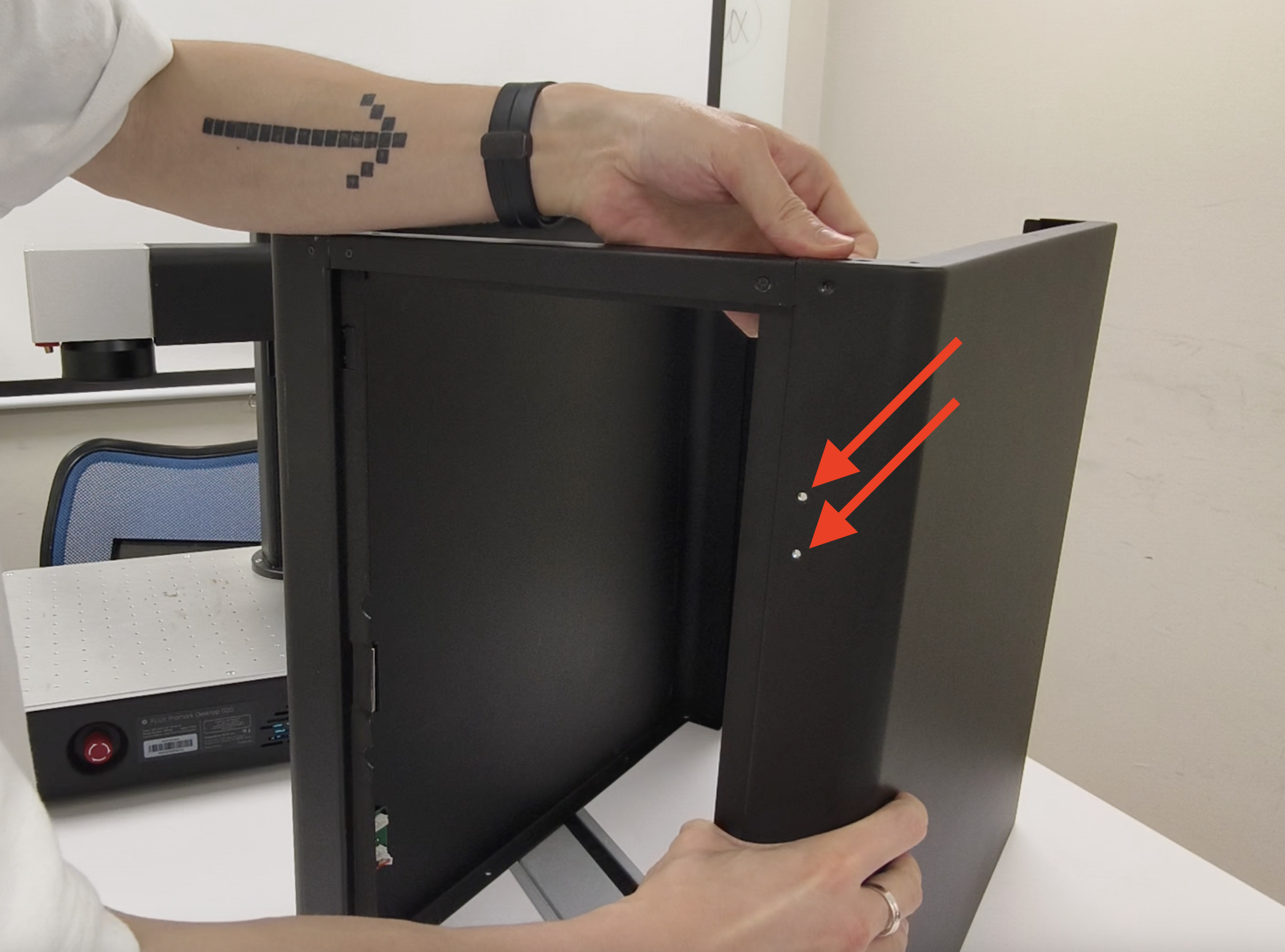

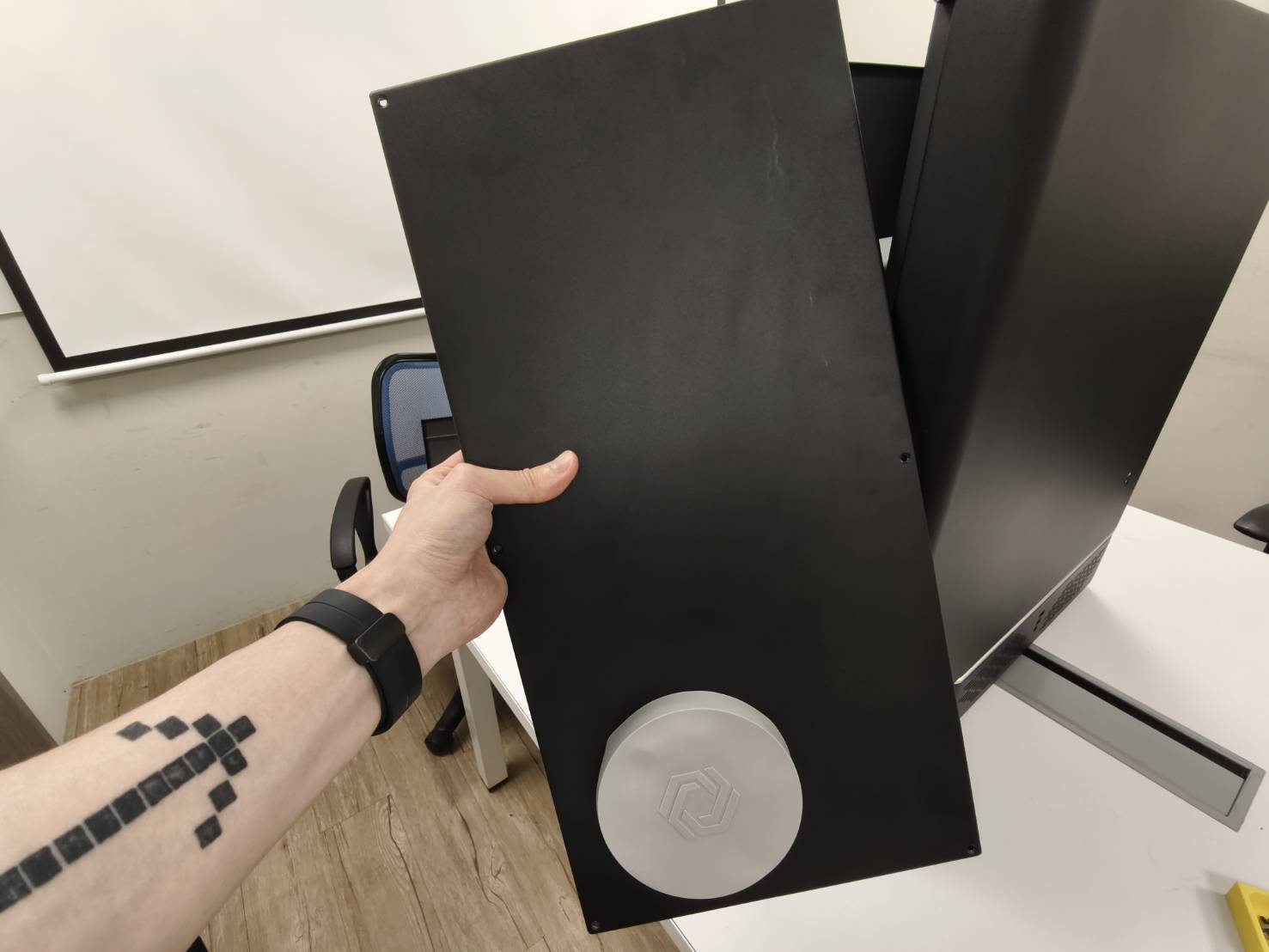

Zet het linker zijpaneel rechtop en pak het rechter zijpaneel (B).
Bevestig het rechter zijpaneel aan de dwarsbalk en zet het vast met 2 stuks T8-schroeven (S1).
(Opmerking: Zorg ervoor dat de schroefgaten op het rechter zijpaneel naar voren zijn gericht.)
Stap 5

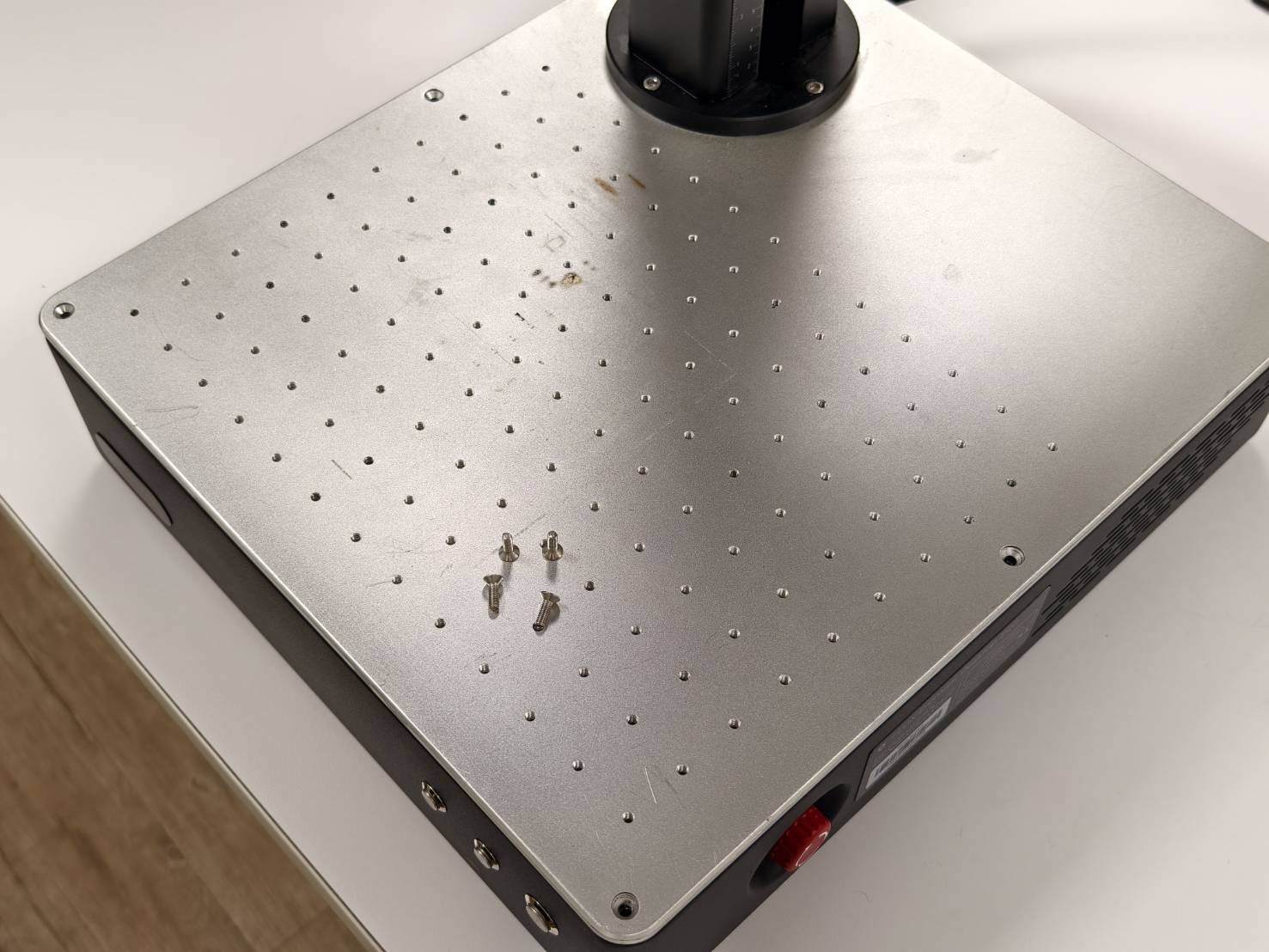

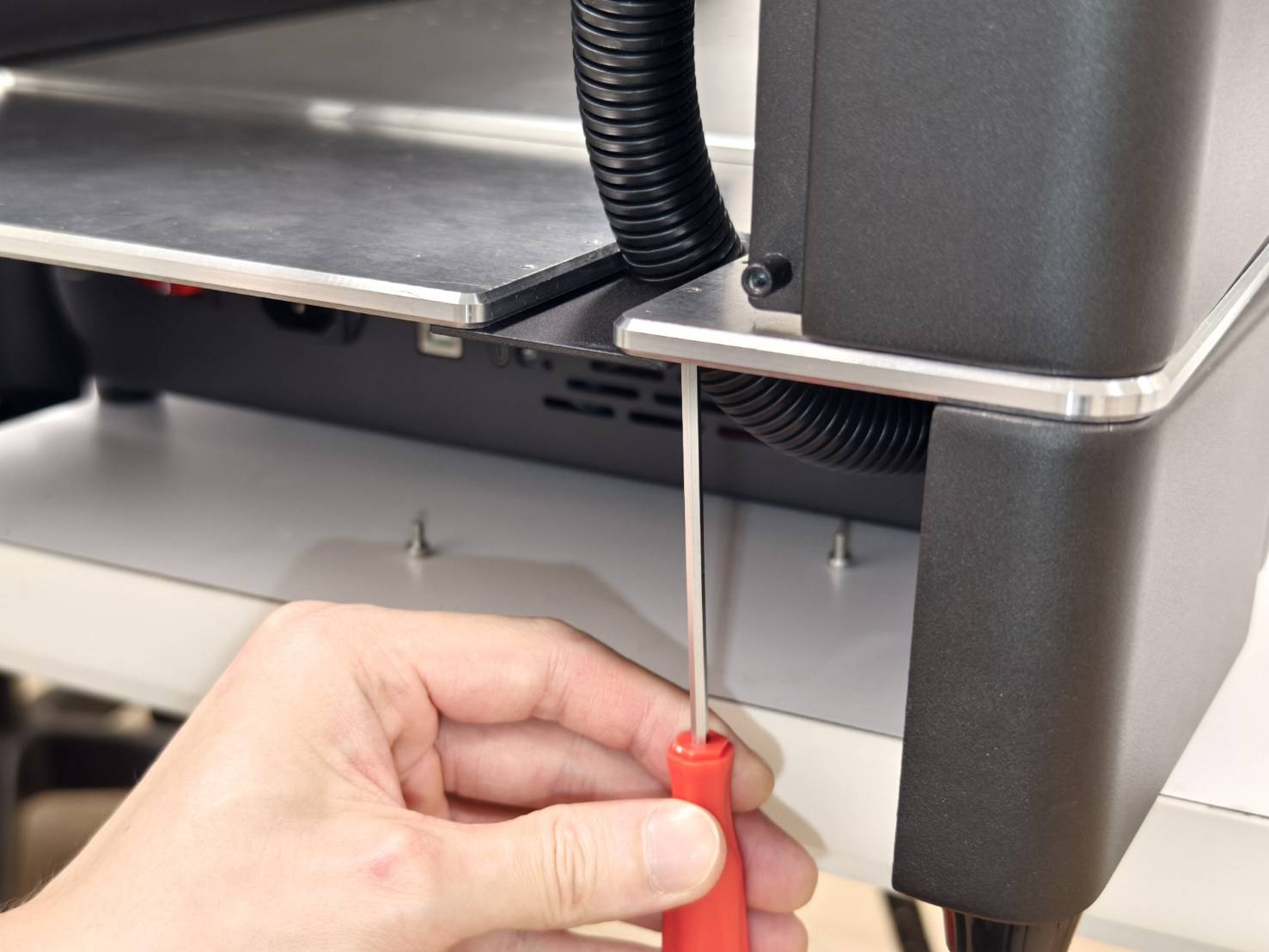

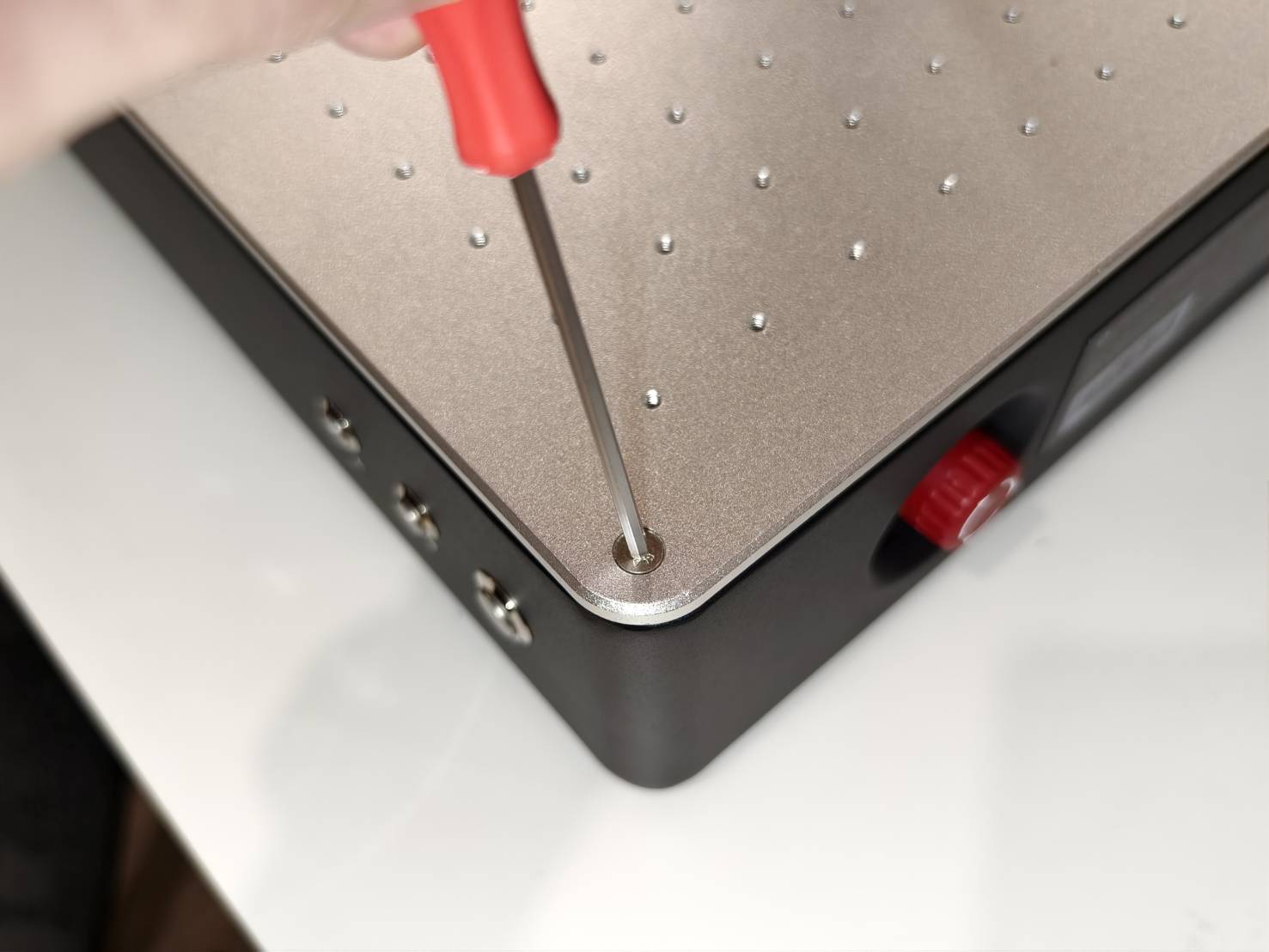

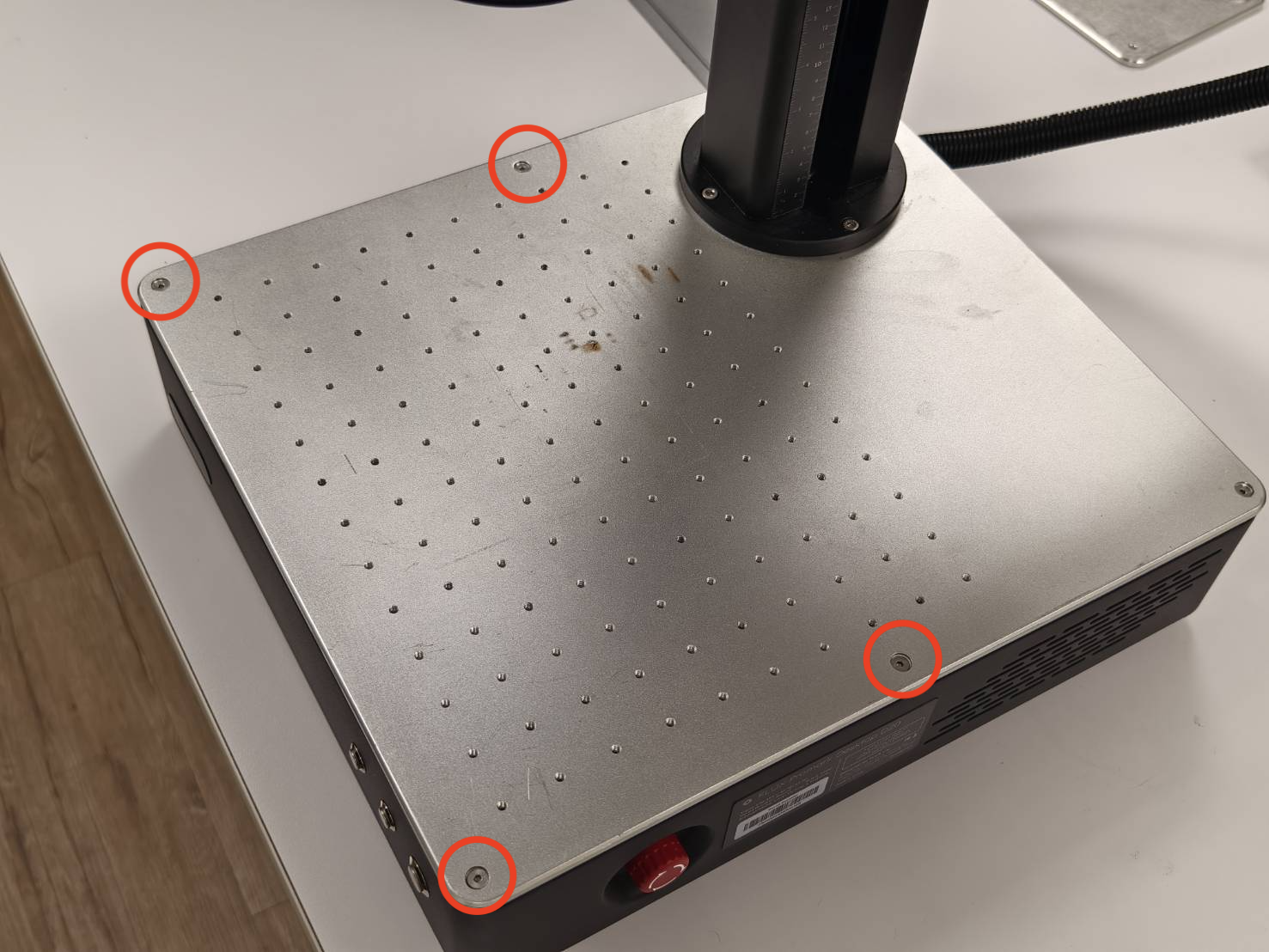

Verwijder de vier schroeven van de hoofdbehuizing van de machine. (2,5 mm inbussleutel x 4 stuks)
Stap 6
Plaats de gemonteerde linker- en rechterzijpanelen direct op de machine, met de horizontale stang aan de voorzijde.
Stap 7

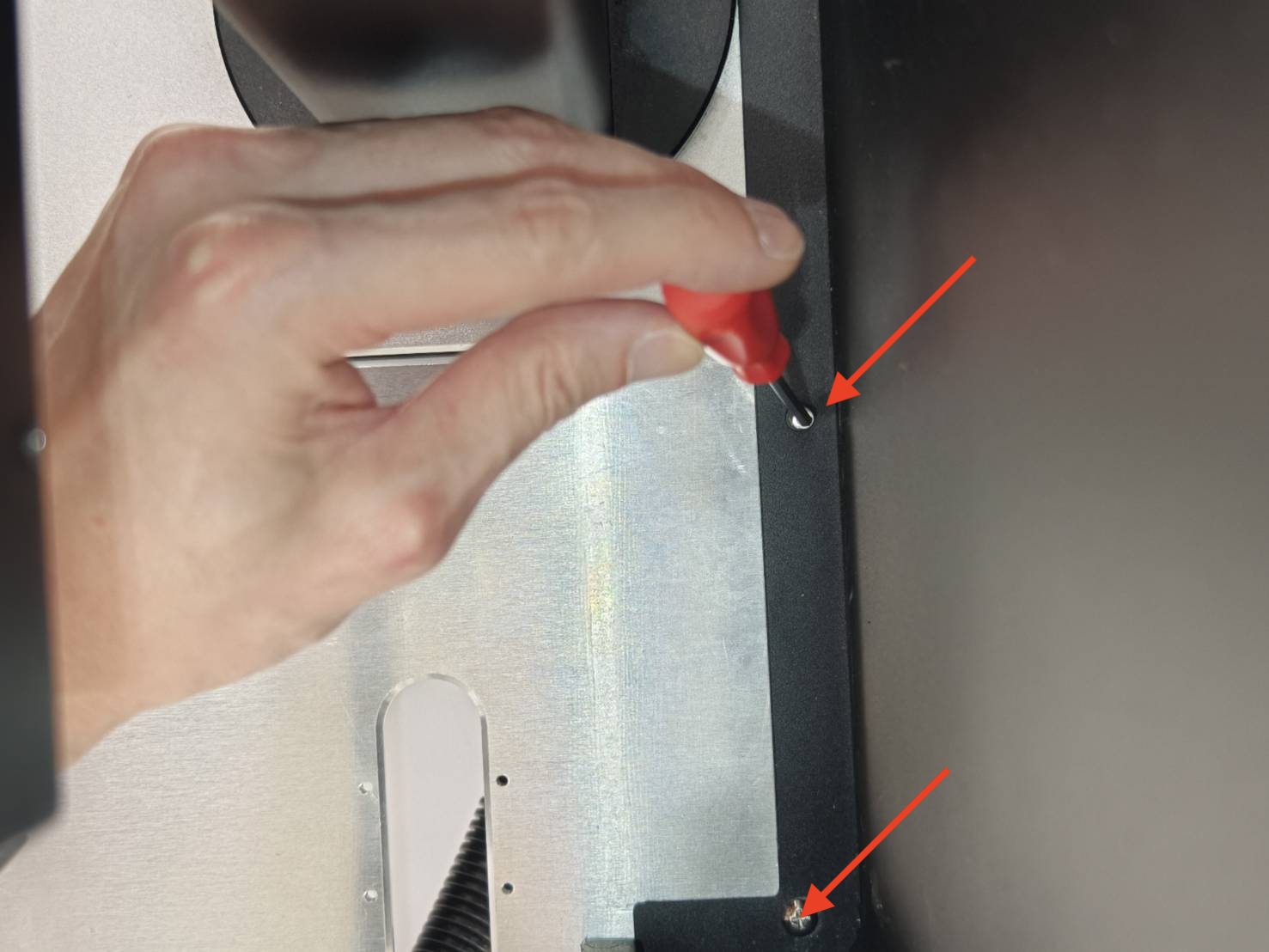

Installeer de onderste horizontale stang (C). Gebruik T8-schroeven (S1) x 4 stuks om deze te bevestigen, twee aan elke zijde.
Stap 8
Schuif de gehele behuizing naar achteren en lijn deze uit met de rand van het werkplatform van de machine.
Stap 9

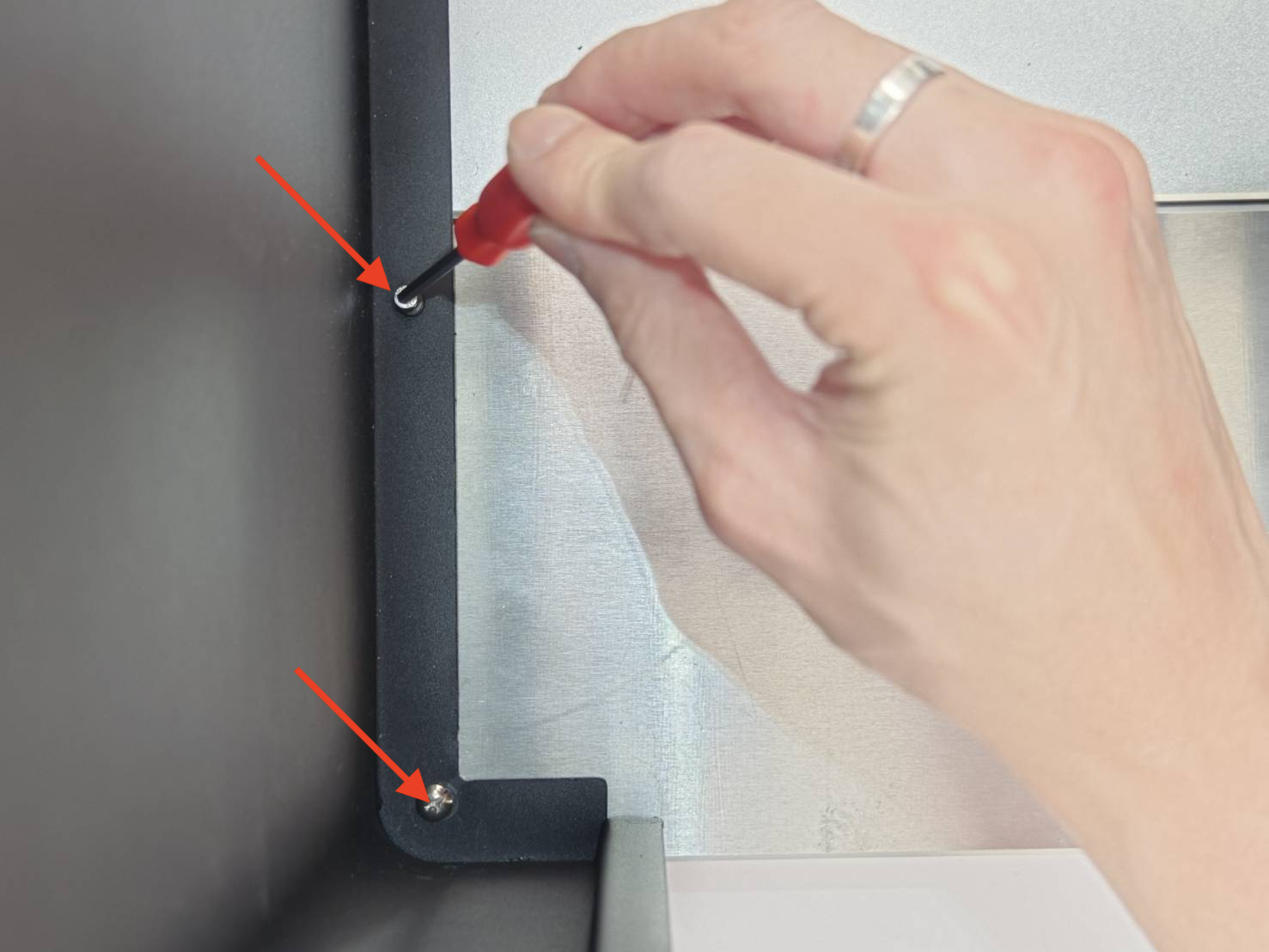

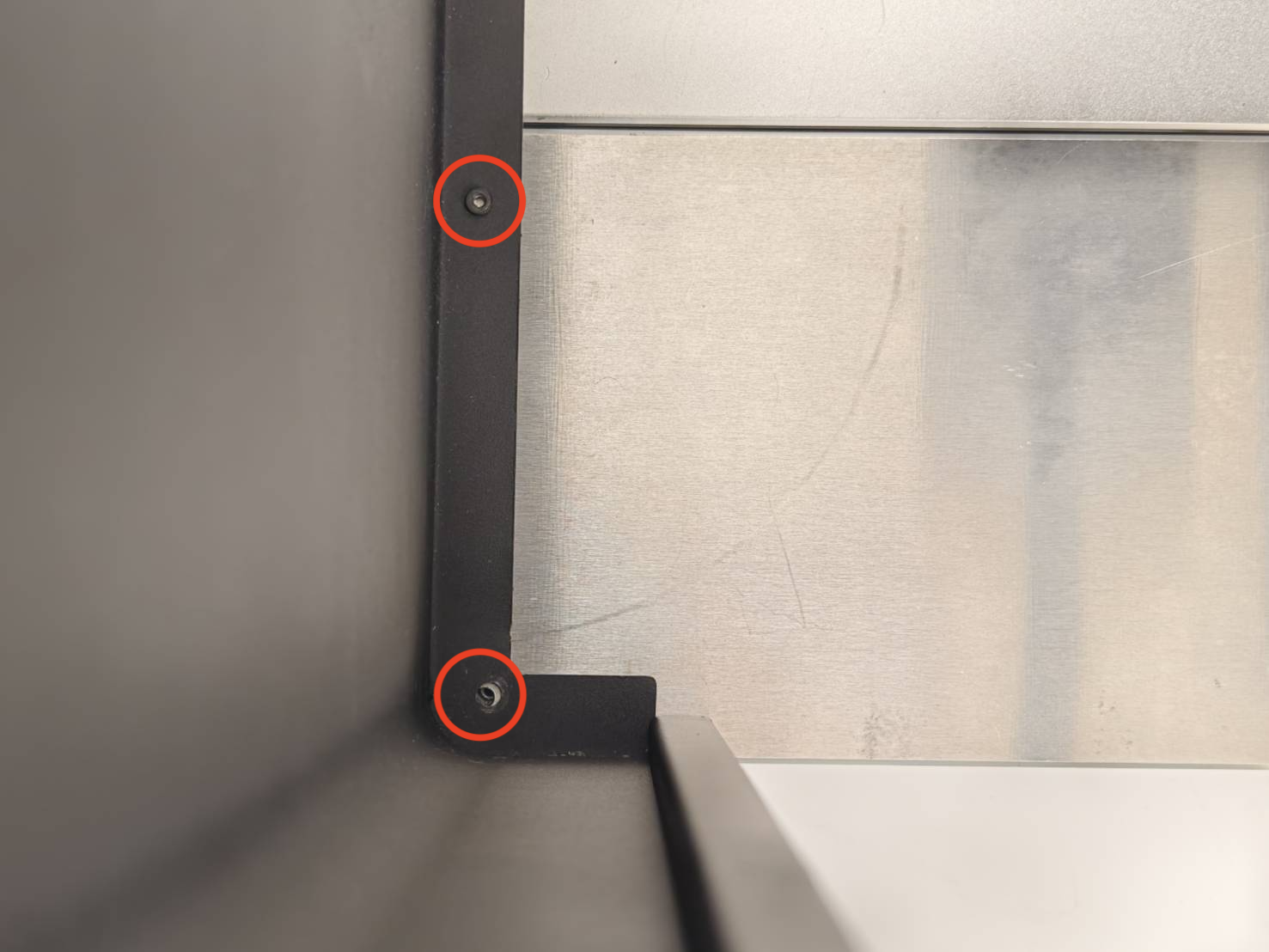

Bevestig de vier schroeven op het platform, twee aan elke zijde.
[S3] [M4*12 (3mm) verzonken inbusschroeven x 4 stuks]
(Let op: de video dient slechts ter demonstratie. De schroeven kunnen afwijken van de uwe.)
Stap 10
Draai de machine om of ga naar de achterzijde van de machine.
Plaats of steek het zilveren achterpaneel (G) en de achterste sierpoot (F) in de onderkant van de machine.

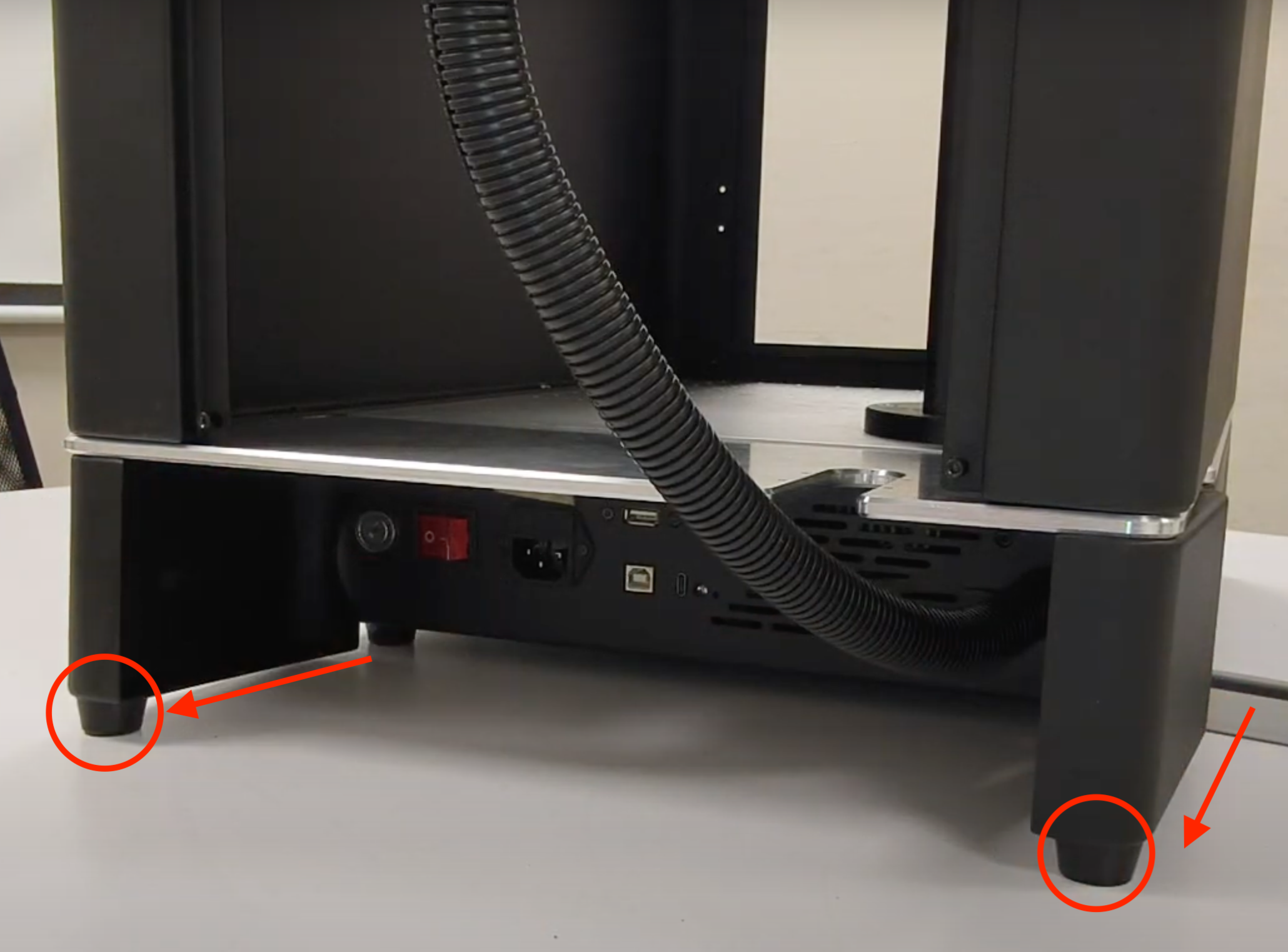

⚠︎ Let op: De voetjes van de achterste afwerkingsvoet (F) moeten aan de achterzijde van de machine worden geplaatst.
Stap 11

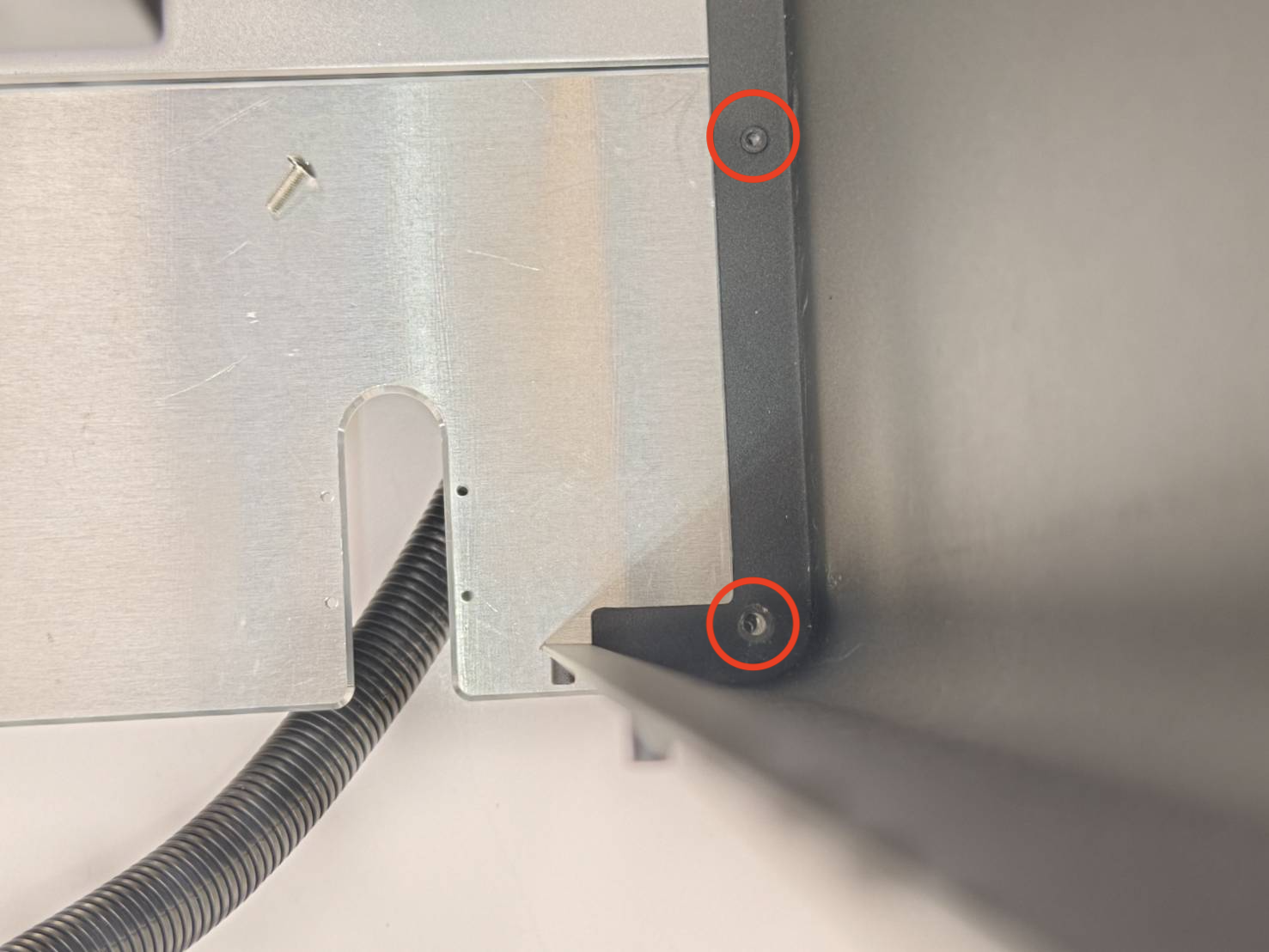

Bevestig vier schroeven, twee aan elke zijde.
(Zorg ervoor dat het zilveren achterpaneel en de achterste sierpoot aan elkaar zijn bevestigd. Als de schroeven niet kunnen worden vastgedraaid, moet u mogelijk de positie van het zilveren sierpaneel of de achterste sierpoot aanpassen.)
[S3] [M4*12 (3mm) verzonken inbusschroeven x 4 stuks]
Stap 12

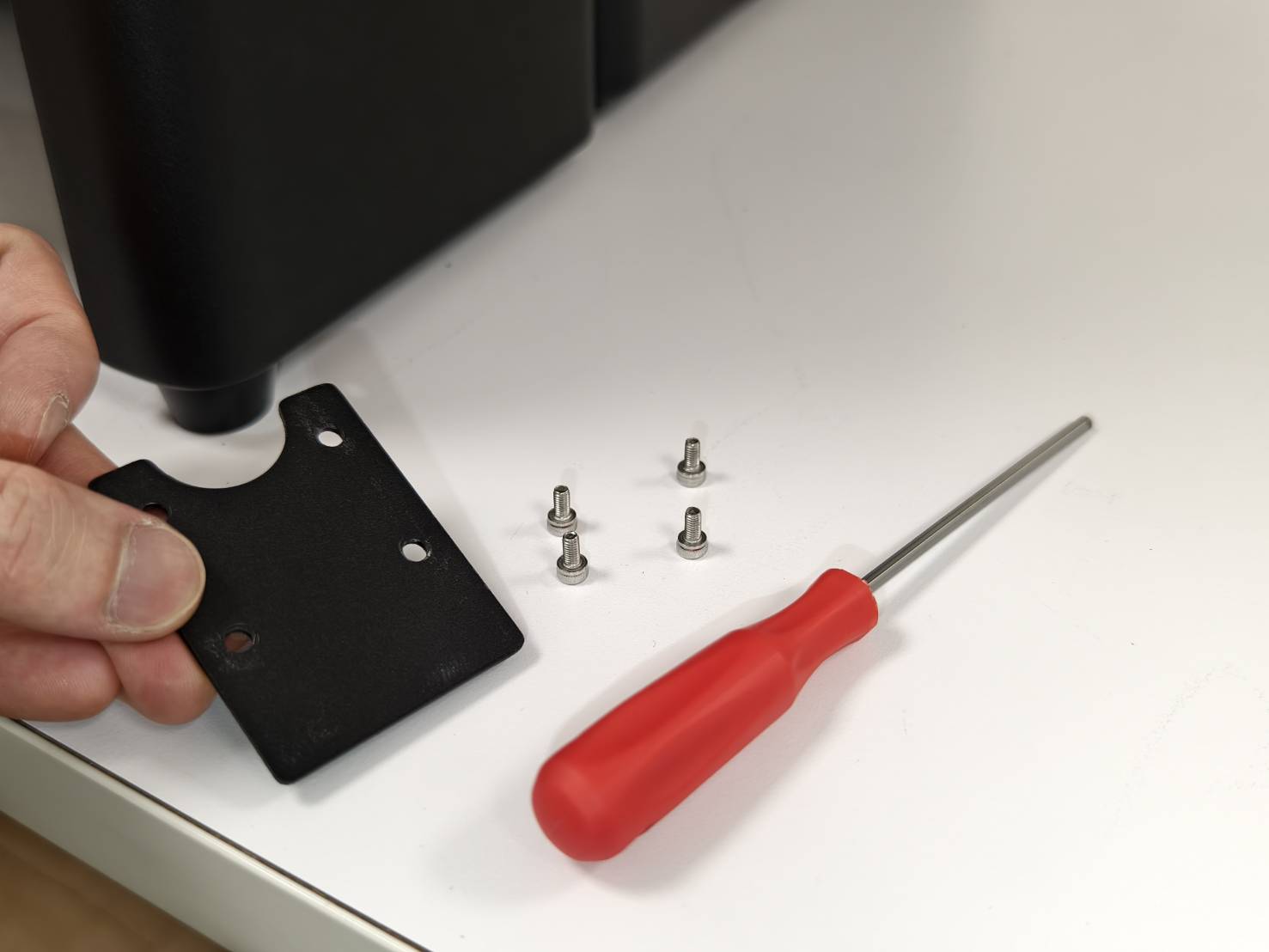

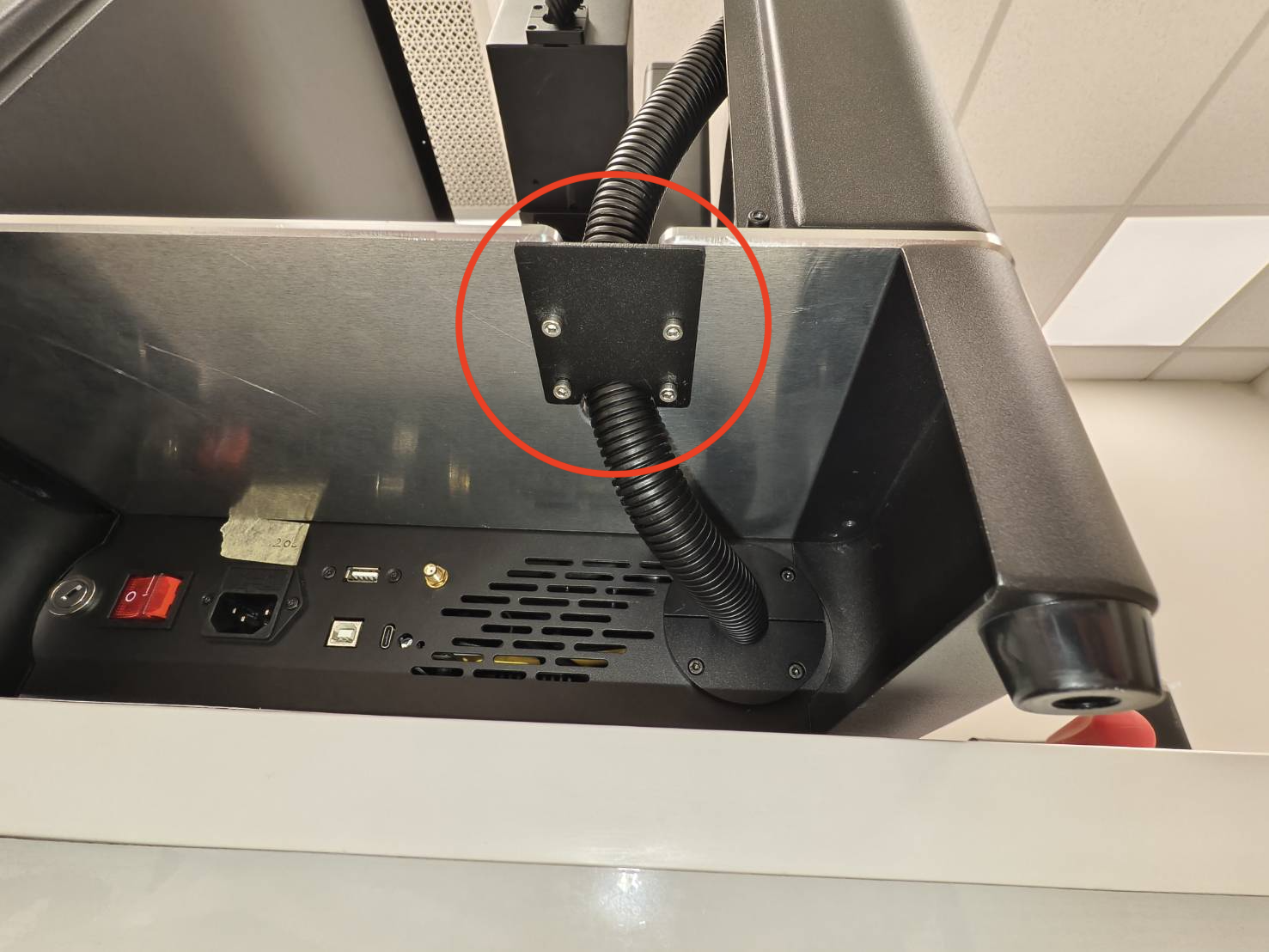

Bevestig de lintkabelafdekking (H) van onder naar boven.
[S5] [M3*6 (2,5mm) Platkopzeskantschroeven x 4 stuks]
Stap 13

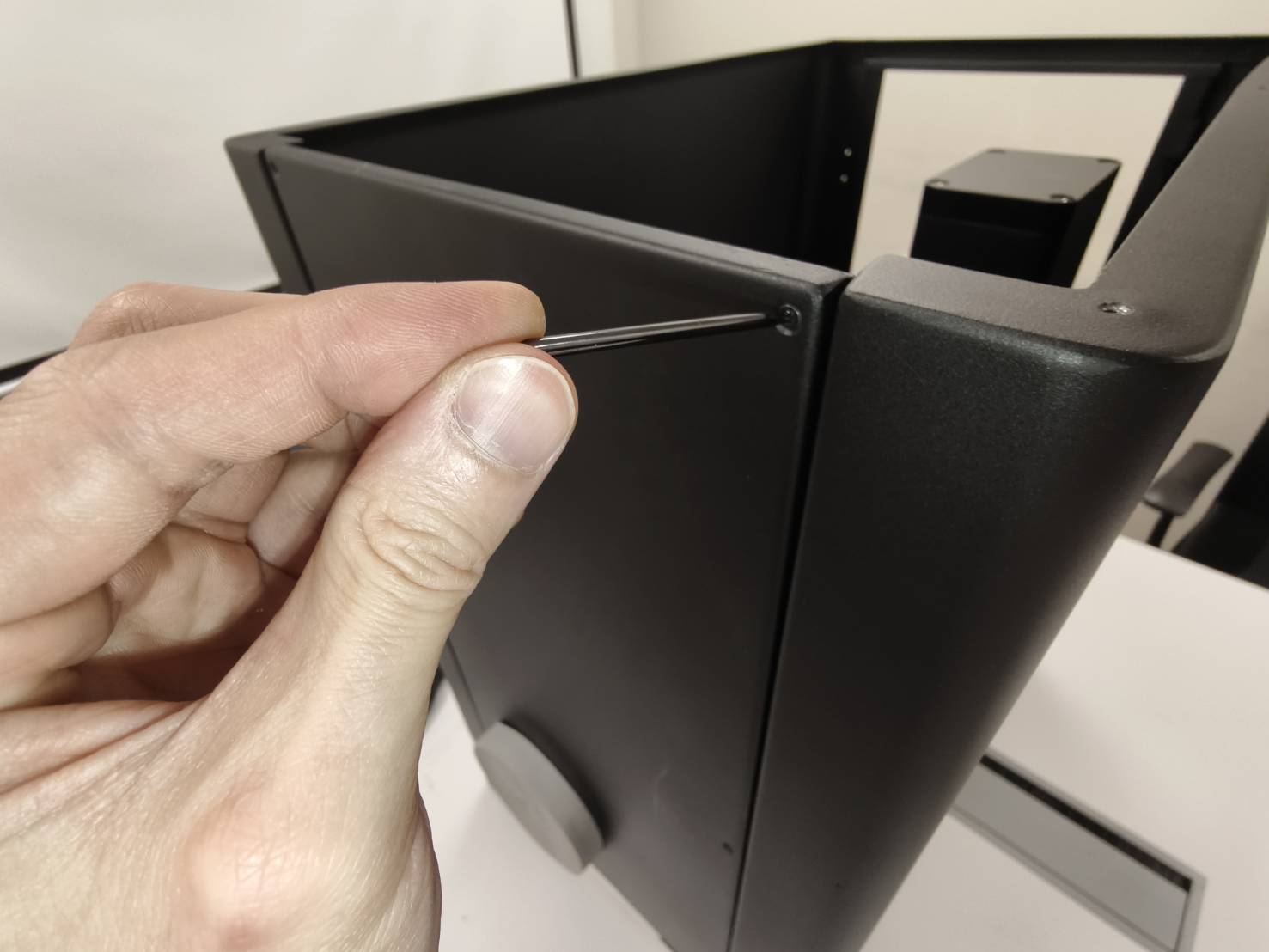

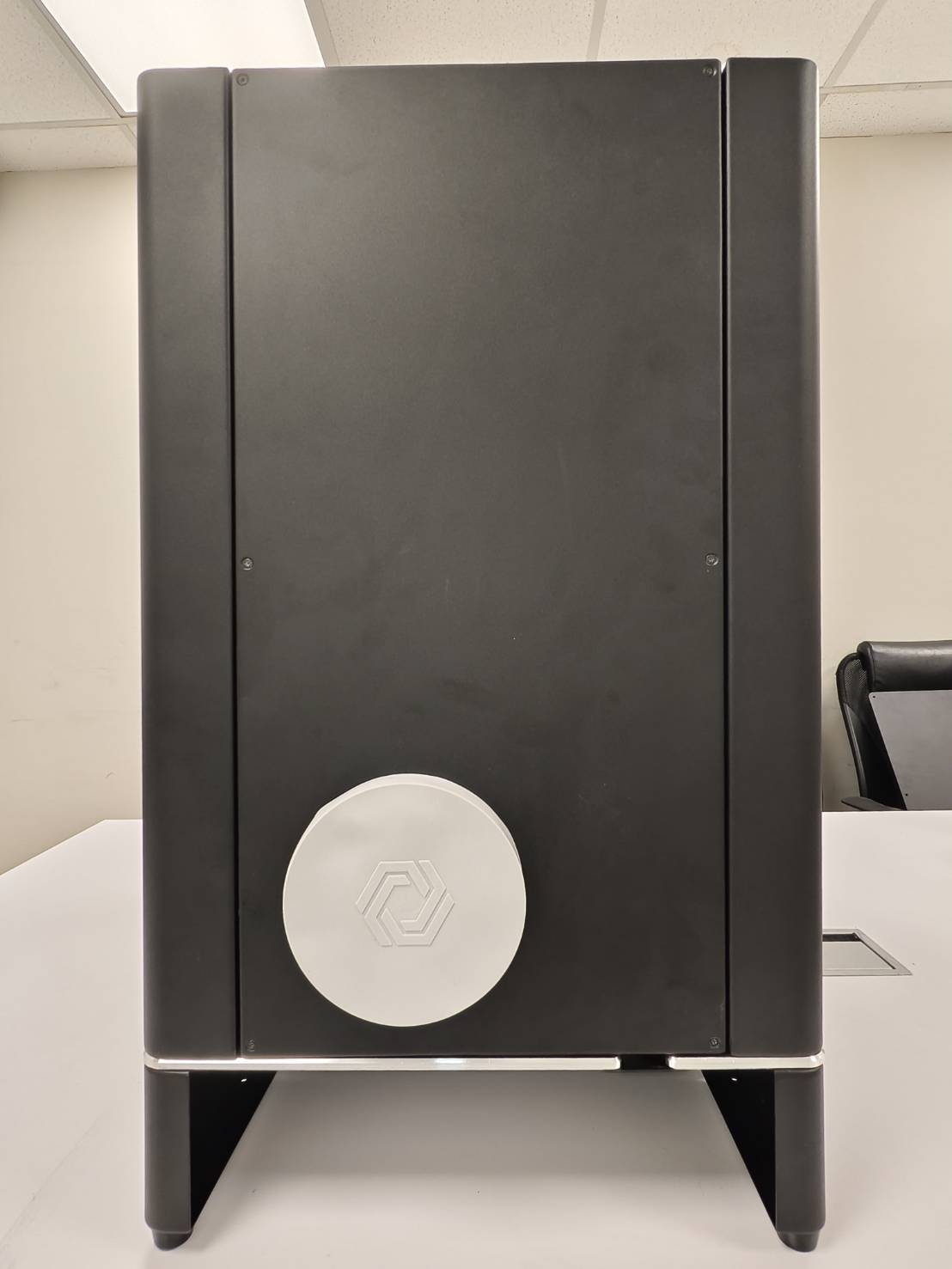

Bevestig de achterste afdekplaat (E) met 6 stuks T8-schroeven (S1).
Stap 14

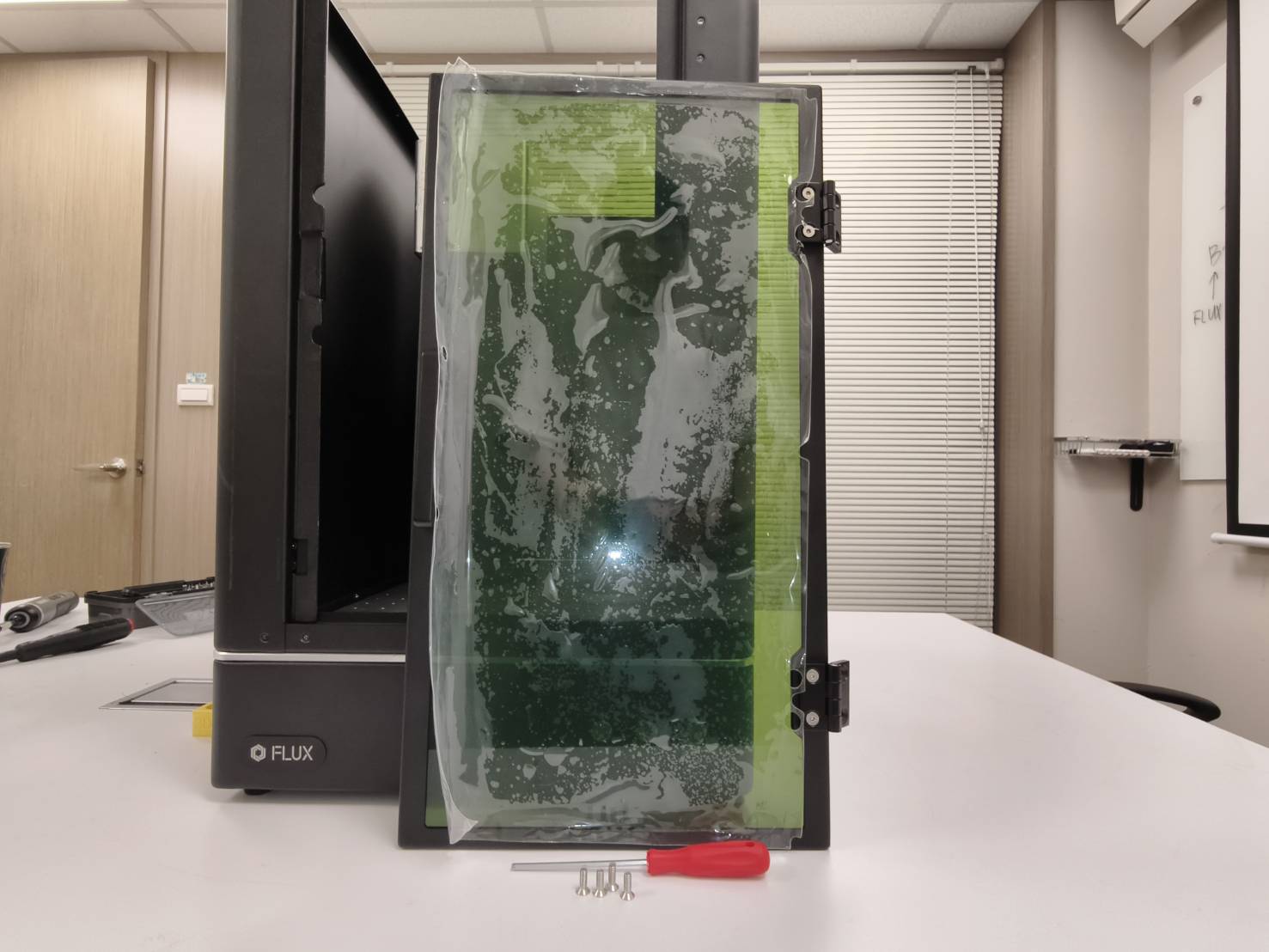

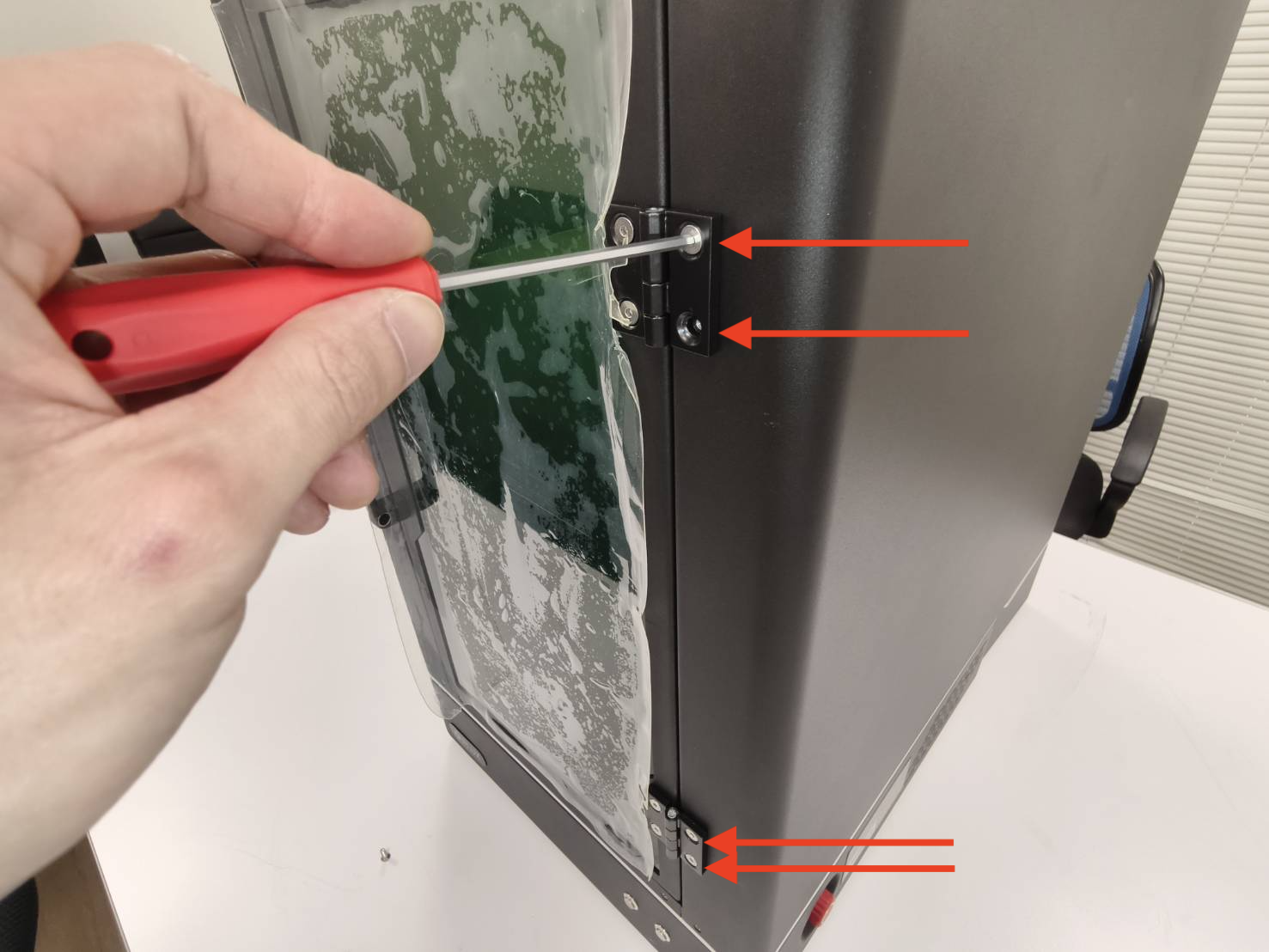

Bevestig de voordeur (D).
[S4] [M4*10 (3mm) Verzonken kopzeskantschroeven x 4 stuks]
Stap 15

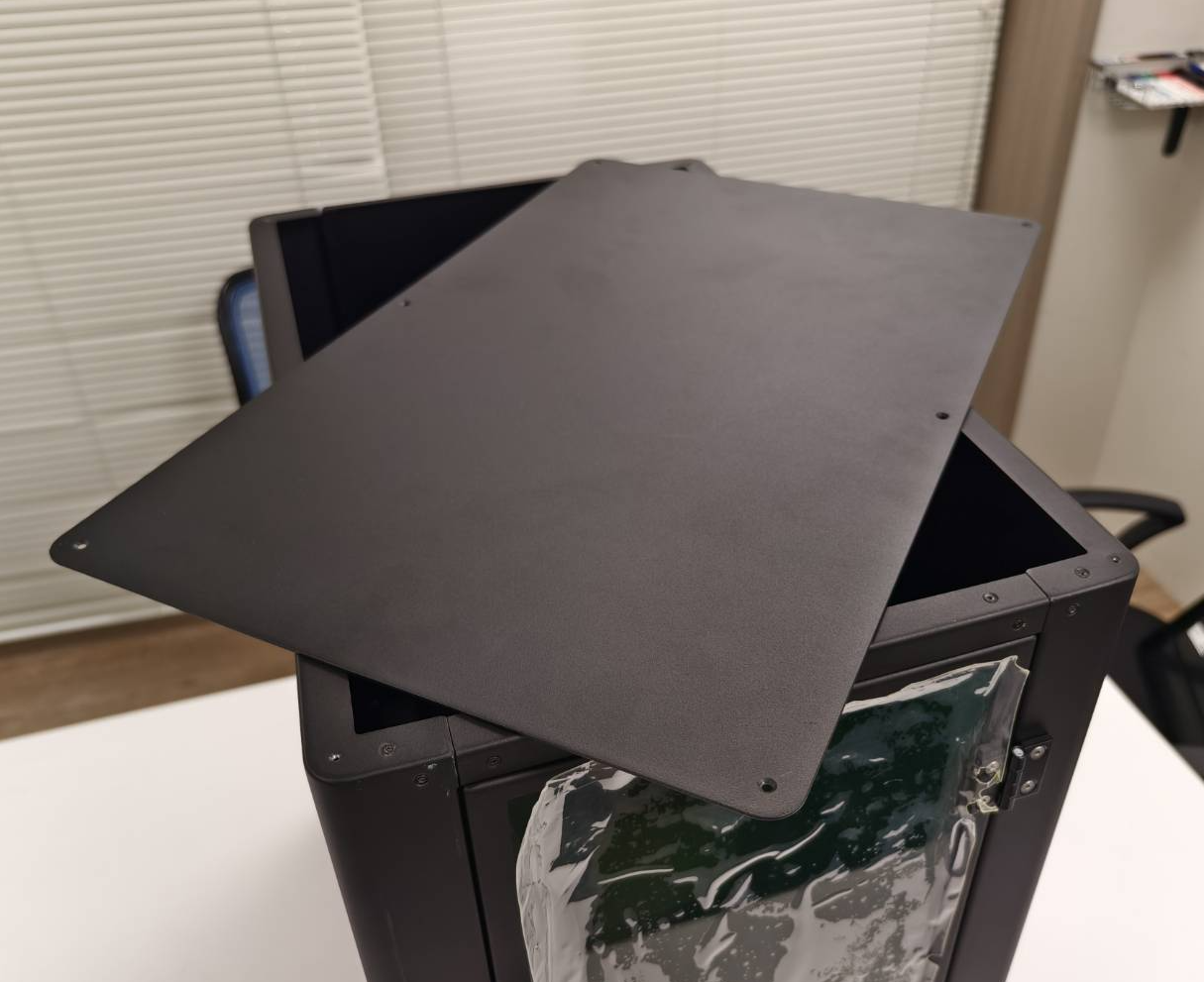

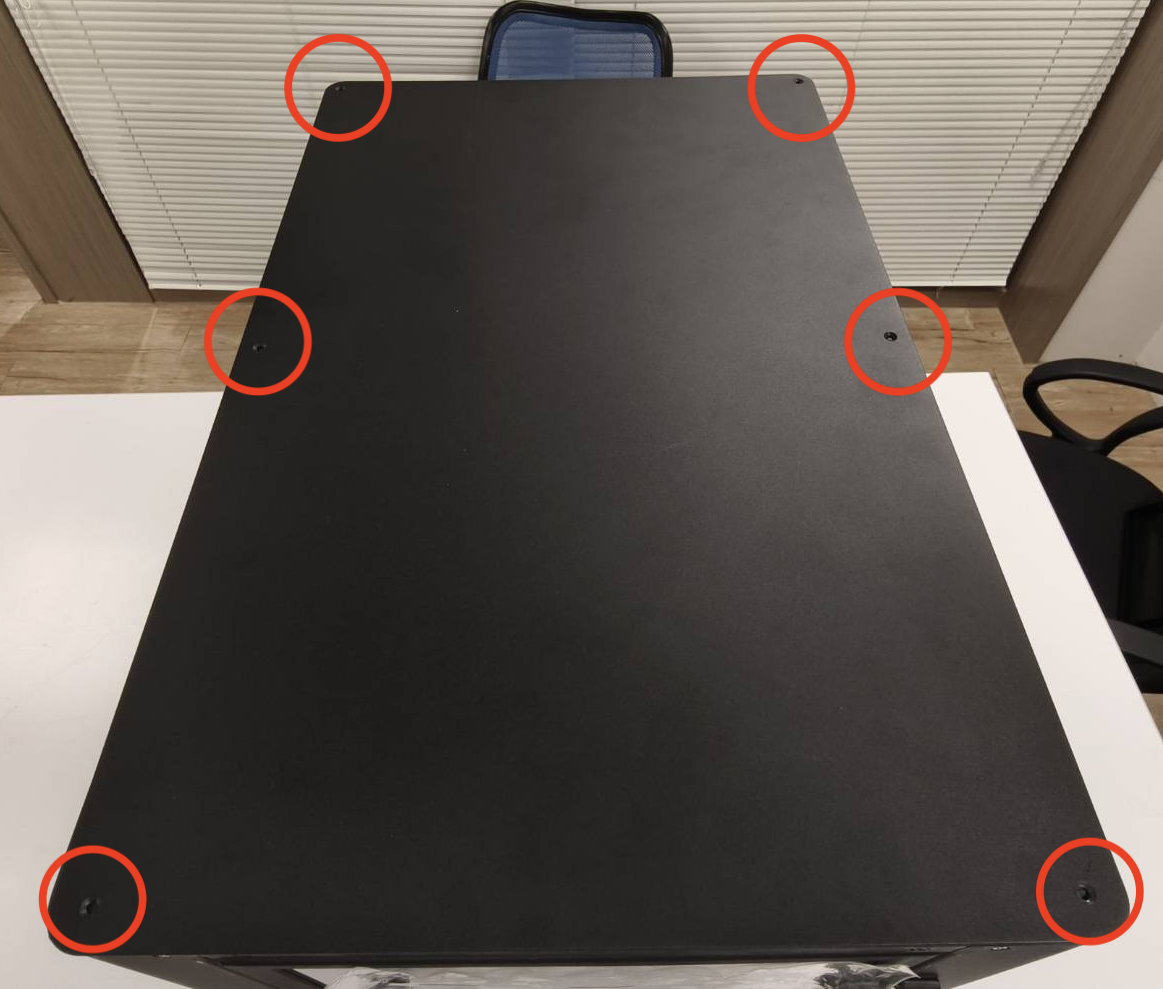

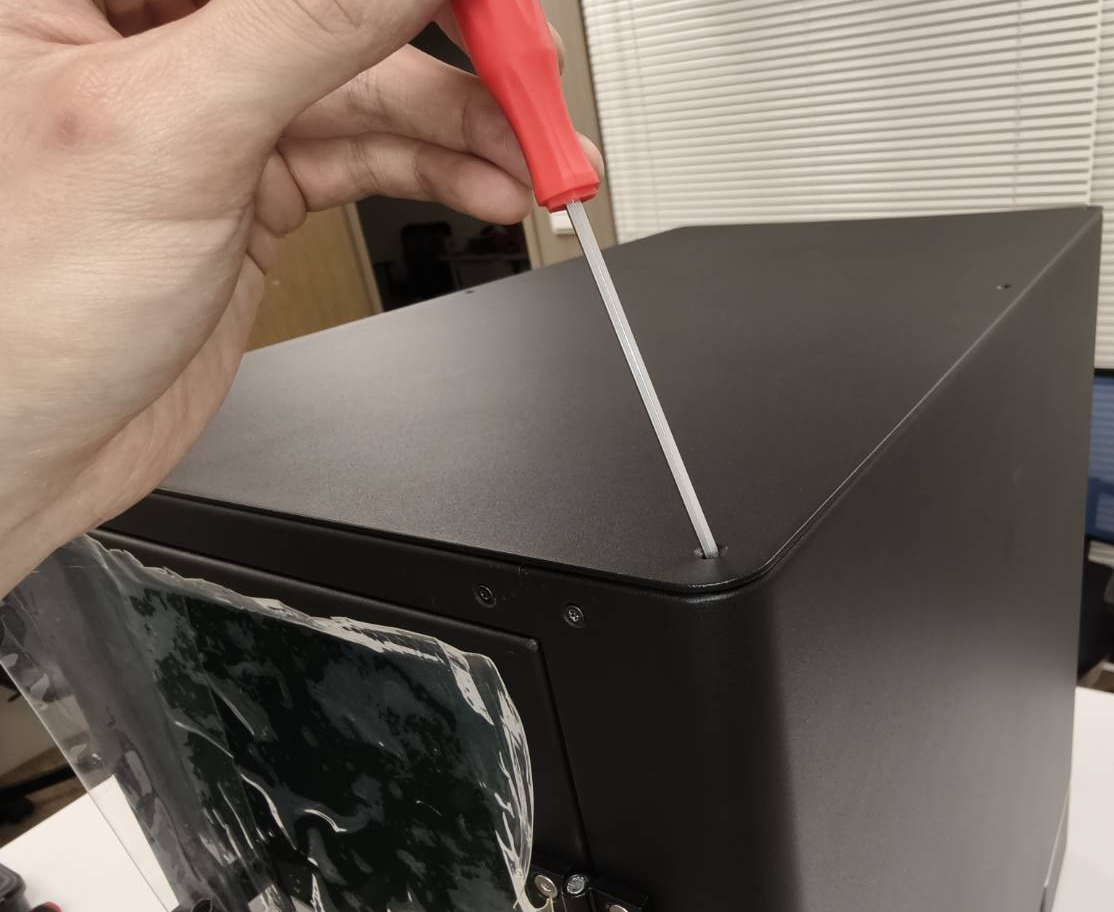

Bevestig de bovenklep (I) op de machine.
[S2] [M4*8 Platkopzeskantschroeven x 6 stuks]
Stap 16

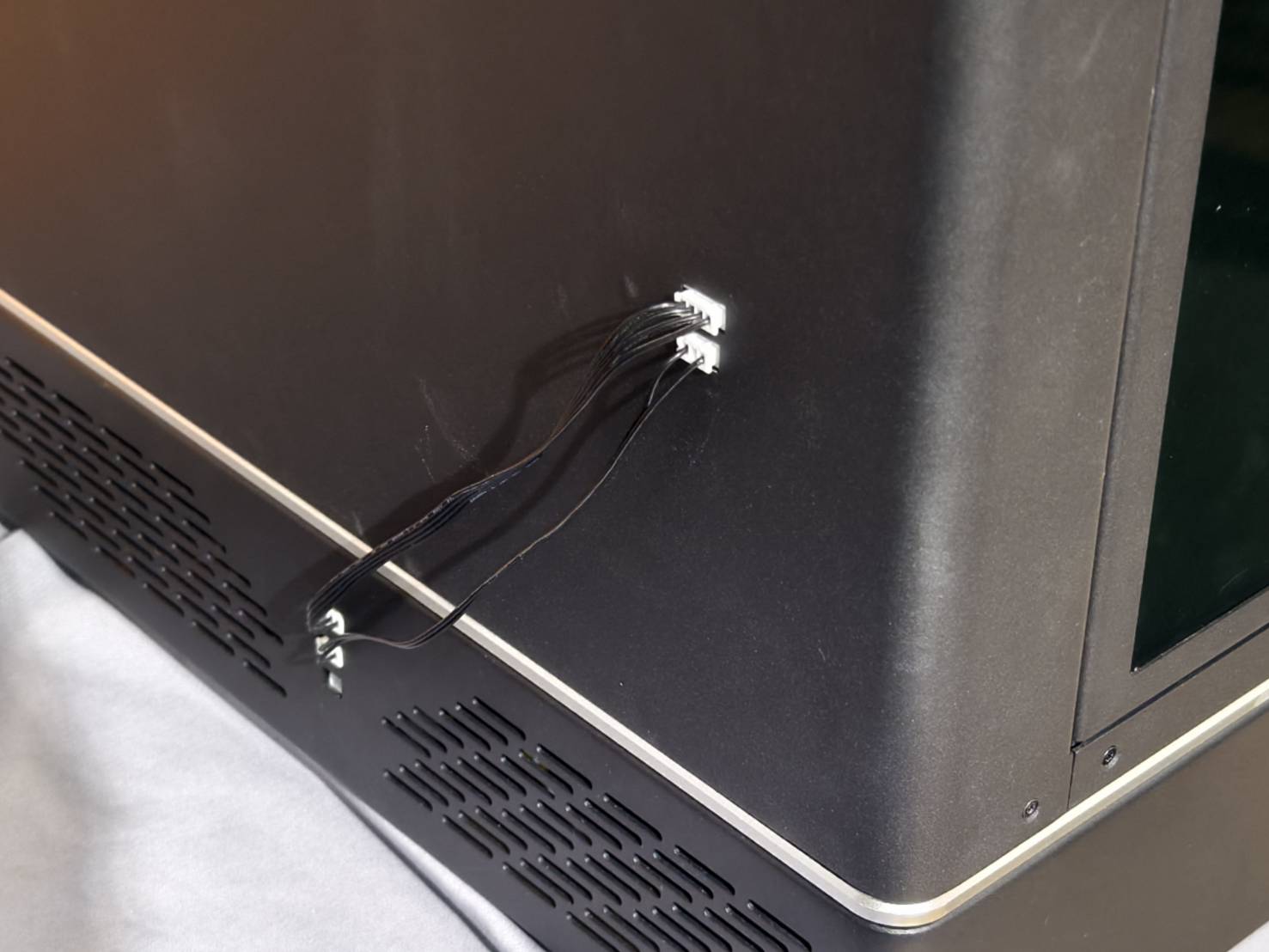

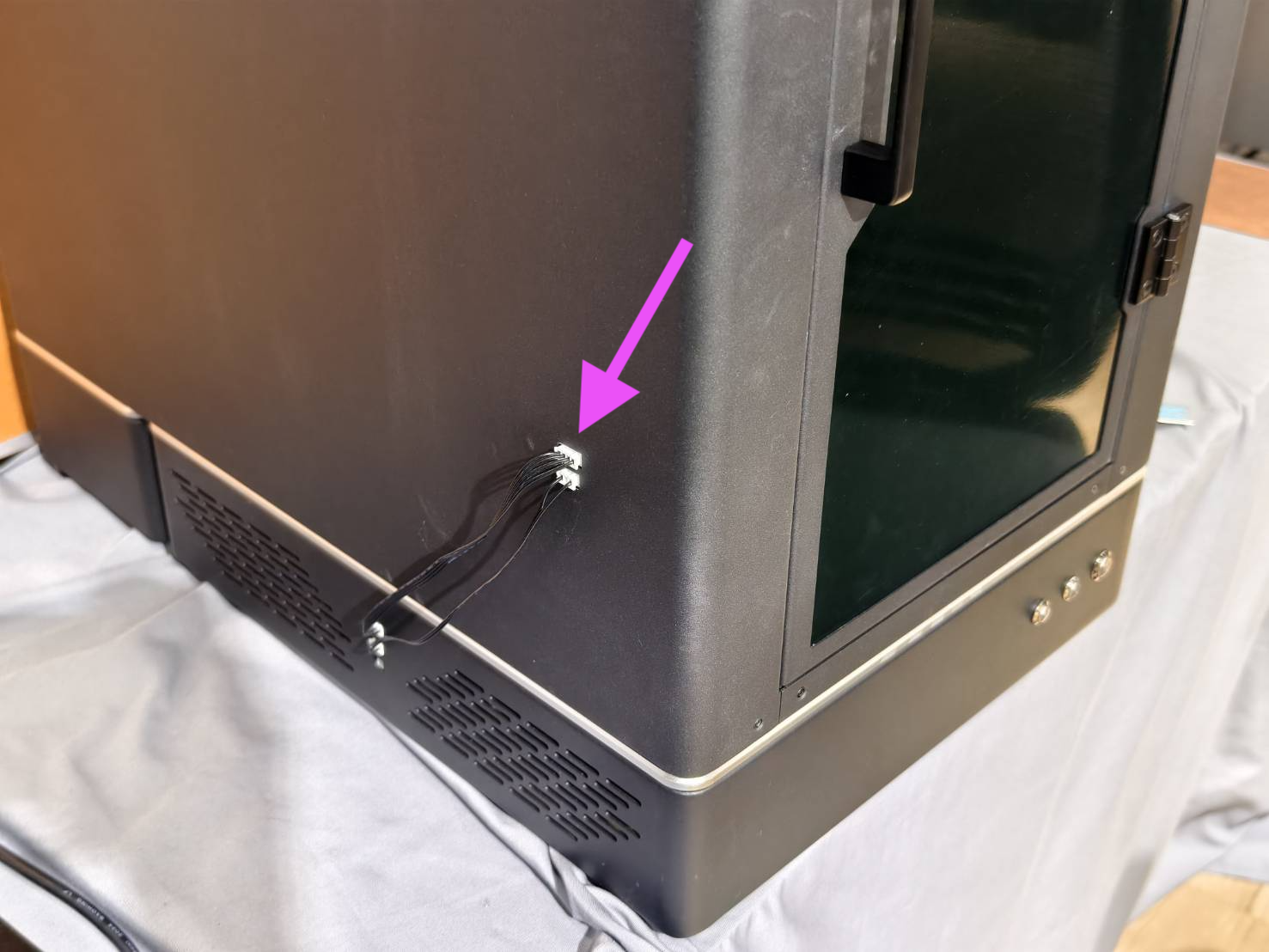

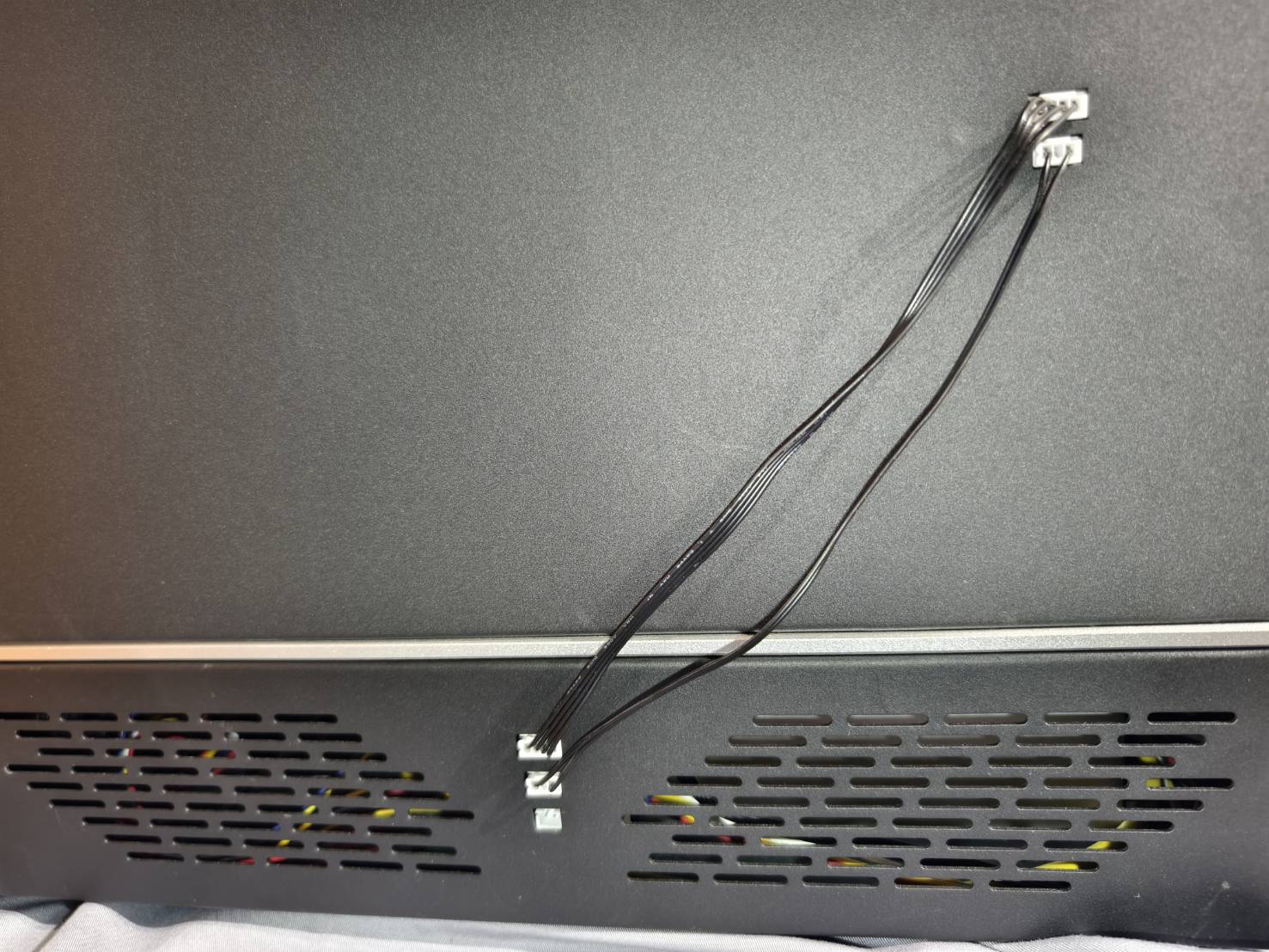

Sluit de twee meegeleverde kabels (J & K) aan op de linkerzijde van de machine.
#END
