5-14 Waterpasheid aanpassing X-as

Beschrijving:

Als de waterpasheid van de X-as niet horizontaal genoeg is, kan de eindschakelaar mogelijk niet worden aangeraakt door de laserkop, wat resulteert in een homing-probleem. Dit kan ook de resultaten bij graveren en snijden beïnvloeden.

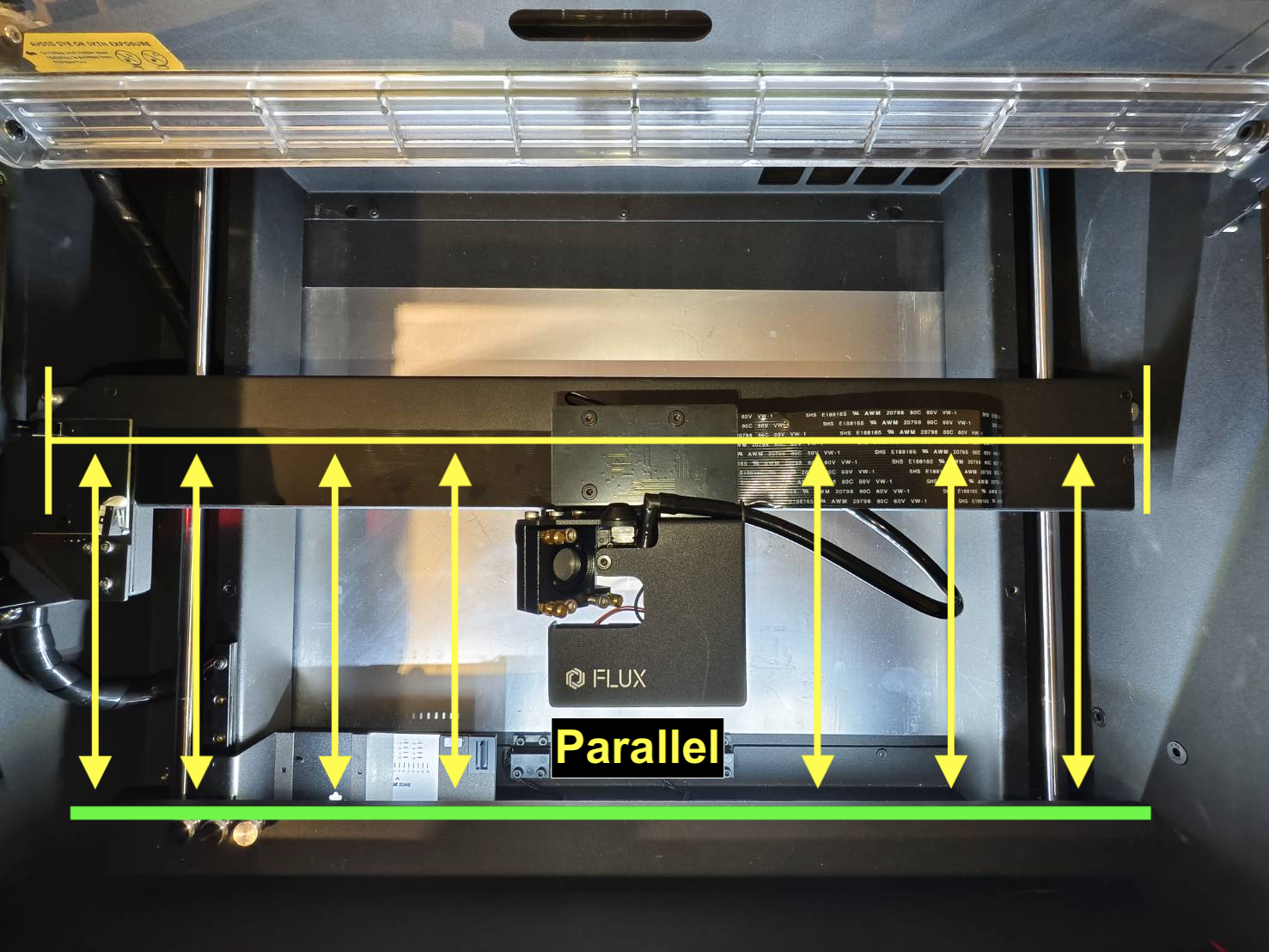

De X-as moet parallel zijn aan het plaatmetalen deel aan de voorkant van de machine.

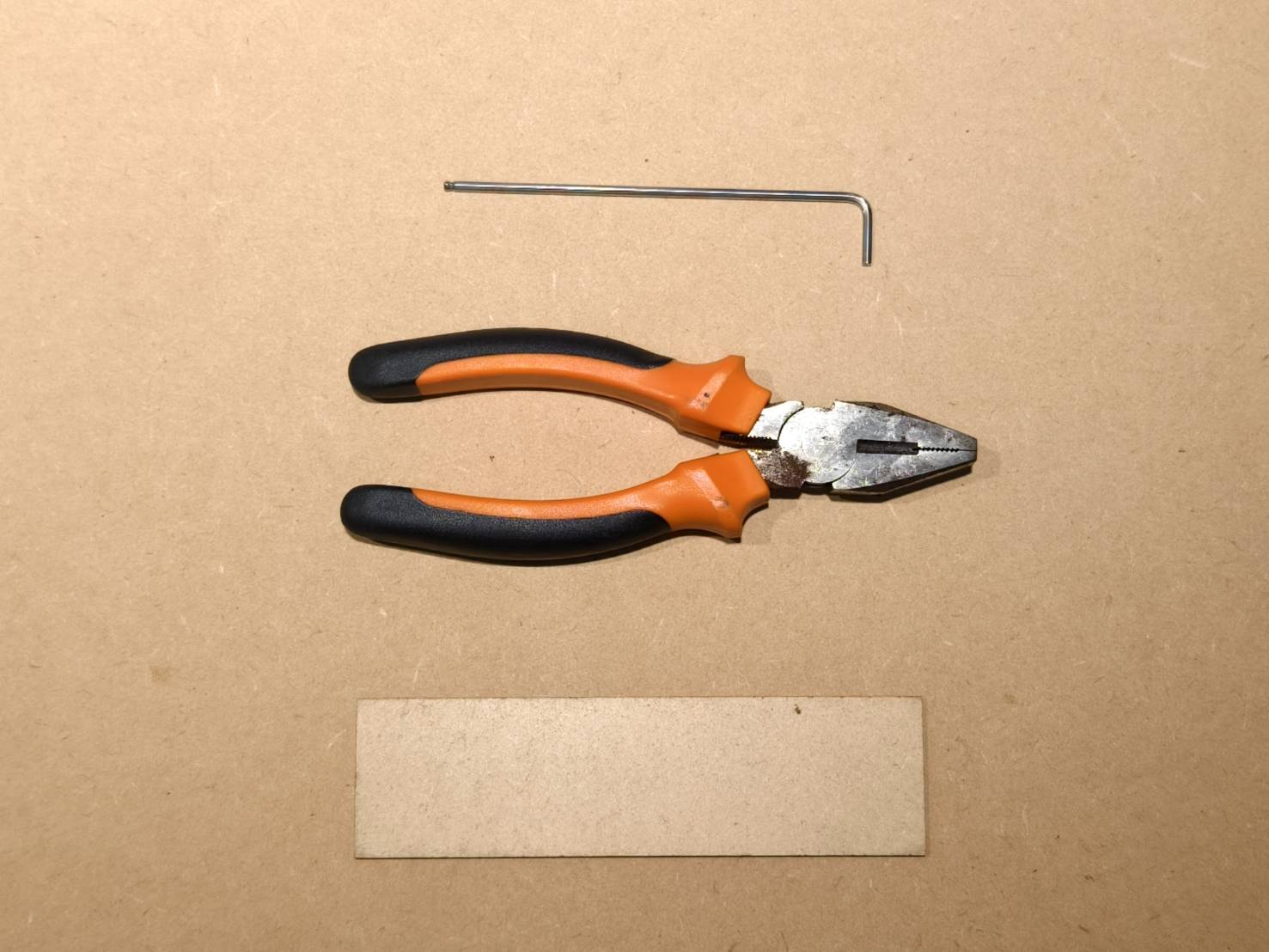

Gereedschap:

• 2mm inbussleutel
• Een tang
• Een stuk hout of acryl (5cm x 10cm)

Stap 1

Controleer de waterpasheid met een stuk hout of acryl.

Stap 2

• Zoek de koppeling en de vier stelschroeven.

Stap 3

• Draai de vier schroeven op de koppeling los.
  Gebruik een tang om meer koppel uit te oefenen als de schroeven te vast zitten. Het is normaal om een krakend geluid te horen wanneer de schroef loskomt.

Stap 4

• De X-as portaal is nu wankel. Dit is ook de manier waarop we de waterpasheid aanpassen.

• Pas de X-as portaal aan zoals in de onderstaande video.

Stap 5

Draai na het afstellen de schroeven van de koppeling vast.

Stap 6

• Controleer daarna of de portaal wiebelt (Controleer of de koppeling goed vastzit).


• Laatste controle van de waterpasheid.
