5-11 Geen laserstraaluitvoer / De laser vuurt niet / Geen laserpuls

Beschrijving

Stap 1

Bekijk de onderstaande video en bepaal of de symptomen overeenkomen met uw machine.
(Als er geen laseruitvoer is wanneer de machine draait en een luid krakend geluid maakt,
duidt dit erop dat de buis defect is.)

Bepaal uw resultaat en de volgende actie:

Stap 1.1

Controleer of uw toepassing overeenkomt met de volgende beschrijvingen.

Geen laseruitvoer bij lage vermogensniveaus van ongeveer 10% of lager.	De laseruitvoer is te sterk bij lage vermogensniveaus. (Het graveerresultaat is te donker of wordt een snede, enz.)

Bepaal uw resultaat en de volgende actie:

Stap 1.2

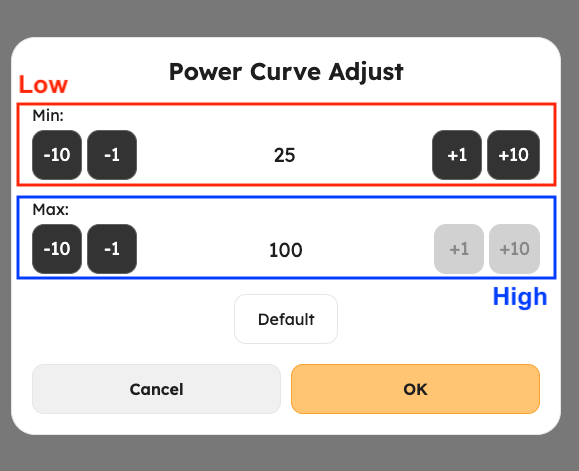

• Raadpleeg de onderstaande link om de vermogenscurve aan te passen.
  [Vermogenscurve aanpassen (beamo II)]


• Probeer na de aanpassing opnieuw of uw probleem is opgelost.


Bepaal uw resultaat en de volgende actie:

Stap 2

• Open het voorbeeldbestand van de focusprobe.
  Verdubbel uw vermogensinstellingen, start de taak en controleer of de laser uitvoert.
  (Bijvoorbeeld: als uw vermogen oorspronkelijk 20% is, verhoog dit naar 40% en start de taak.)

• Voer de taak uit en controleer of de laser uitvoert.



Bepaal uw resultaat en de volgende actie:

Stap 3

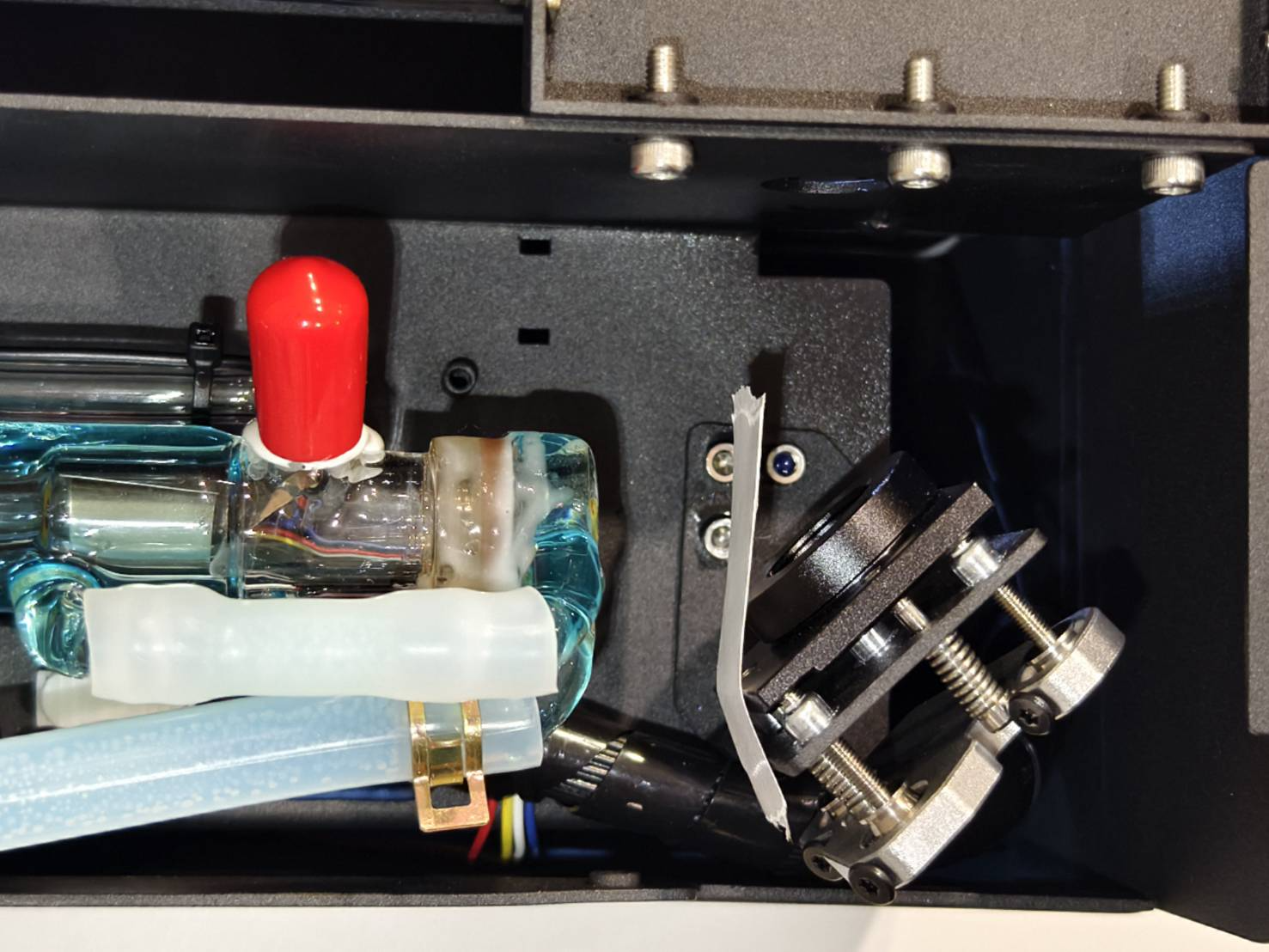

• Verwijder de metalen achterklep om de eerste spiegel te vinden.

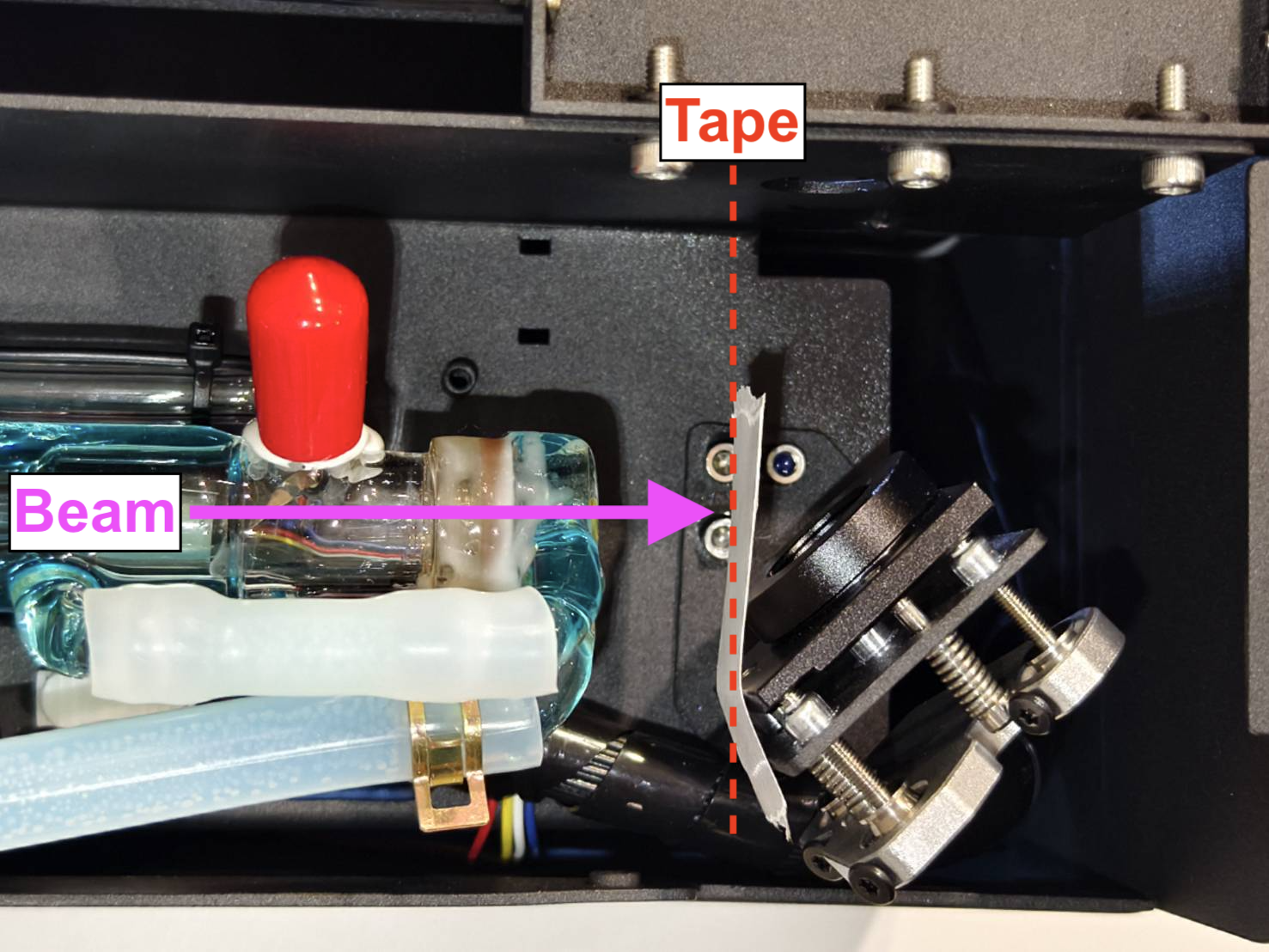

• Plaats de tape op de 1e spiegel in een hoek van 90 graden ten opzichte van de straal.

• Plaats de achterklep terug en maak 5 pulsen.
  (U hoeft de schroeven niet aan te draaien zolang u een puls kunt maken.)

Voorbeelden van tape-resultaten
Goed voorbeeld - Rond en krachtig	Slecht voorbeeld - Zwak, hol of niet rond

Bepaal uw resultaat en de volgende actie:

Stap 3.1

Stap 3.2

• Plaats de achterklep terug.
  (U hoeft slechts één of twee schroeven van de achterklep vast te draaien zolang het pictogram van de achterklep gesloten is.)


• Voer het voorbeeldbestand uit in Beam Studio en controleer of de laser uitvoert.


Bepaal uw resultaat en de volgende actie:

Stap 4

• Schakel de machine uit.
  Verwijder de voorste metalen afdekking. (T8 torx-schroef * 10 stuks.)

• Koppel de laserbesturingskabel los. (Machine uit.)
  (Raadpleeg het diagram als uw machine een andere configuratie heeft dan de onderstaande foto's.)
• Zoek de laser force-knop op de laservoeding.

• Sluit de achterklep. Schakel de machine in en druk snel 1 keer gedurende 0,5-1 seconde op de knop en controleer of de tape op de eerste spiegel markeringen vertoont.

Bepaal uw resultaat en de volgende actie:

Stap 5

• Verhoog het vermogenspercentage naar 150% in de besturingsmodus.


• Maak 5 pulsen om te zien of de brandvlek sterker wordt.
  (Gebruik een nieuwe 2-laags tape als de huidige een markering vertoont.)
  (Raadpleeg het voorbeelden om het resultaat van de tape te beoordelen.)

Bepaal uw resultaat en de volgende actie:

Neem contact op met de klantenservice

Volg de instructies in onderstaande link om een probleem correct te melden bij uw lokale reseller of FLUX-ondersteuning. [Contact opnemen met de klantenservice]

*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel tonen, moet worden gedeeld met de reseller of FLUX-ondersteuning.
