HEXA RF - Handleiding voor vervanging van het moederbord

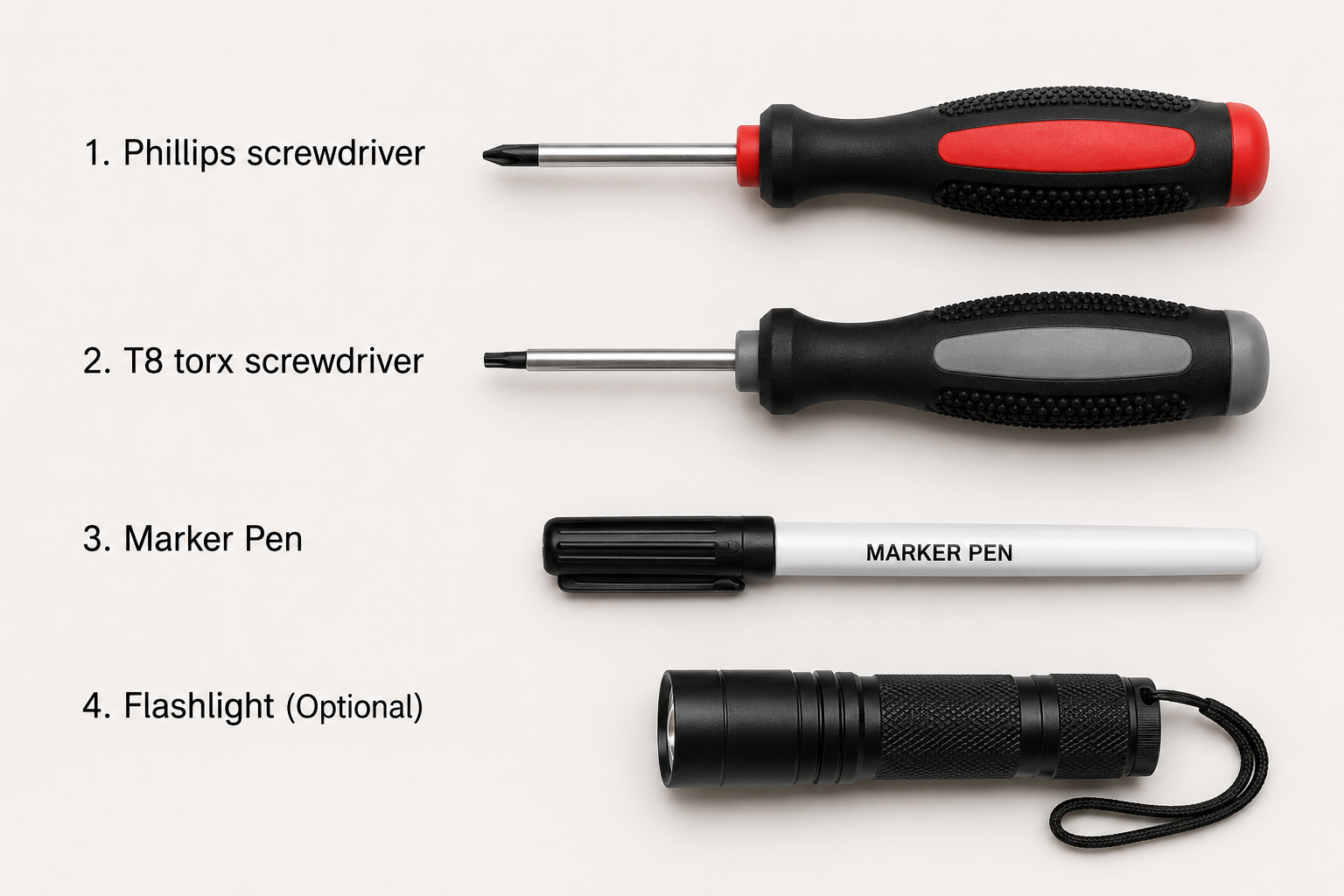

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

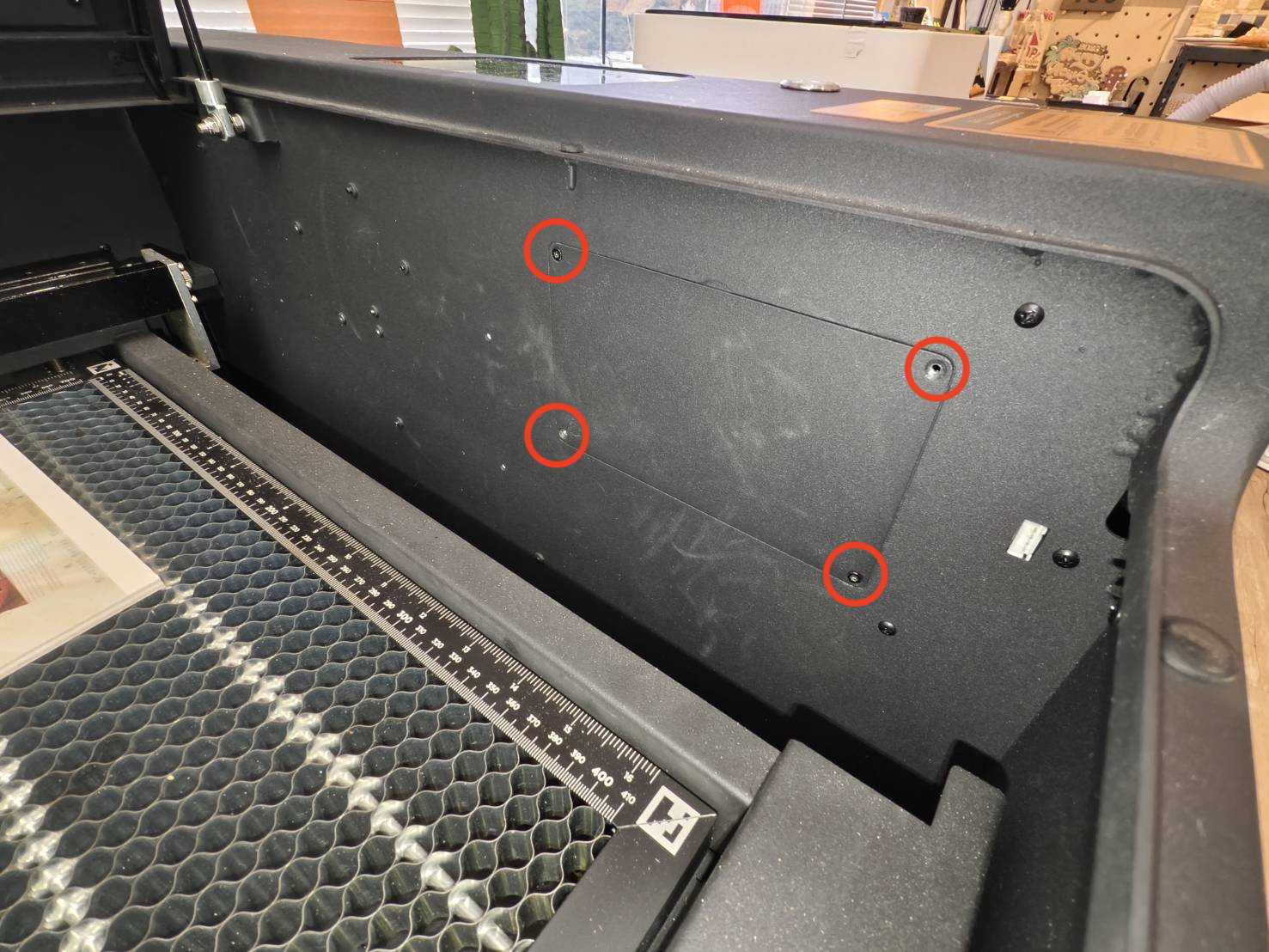

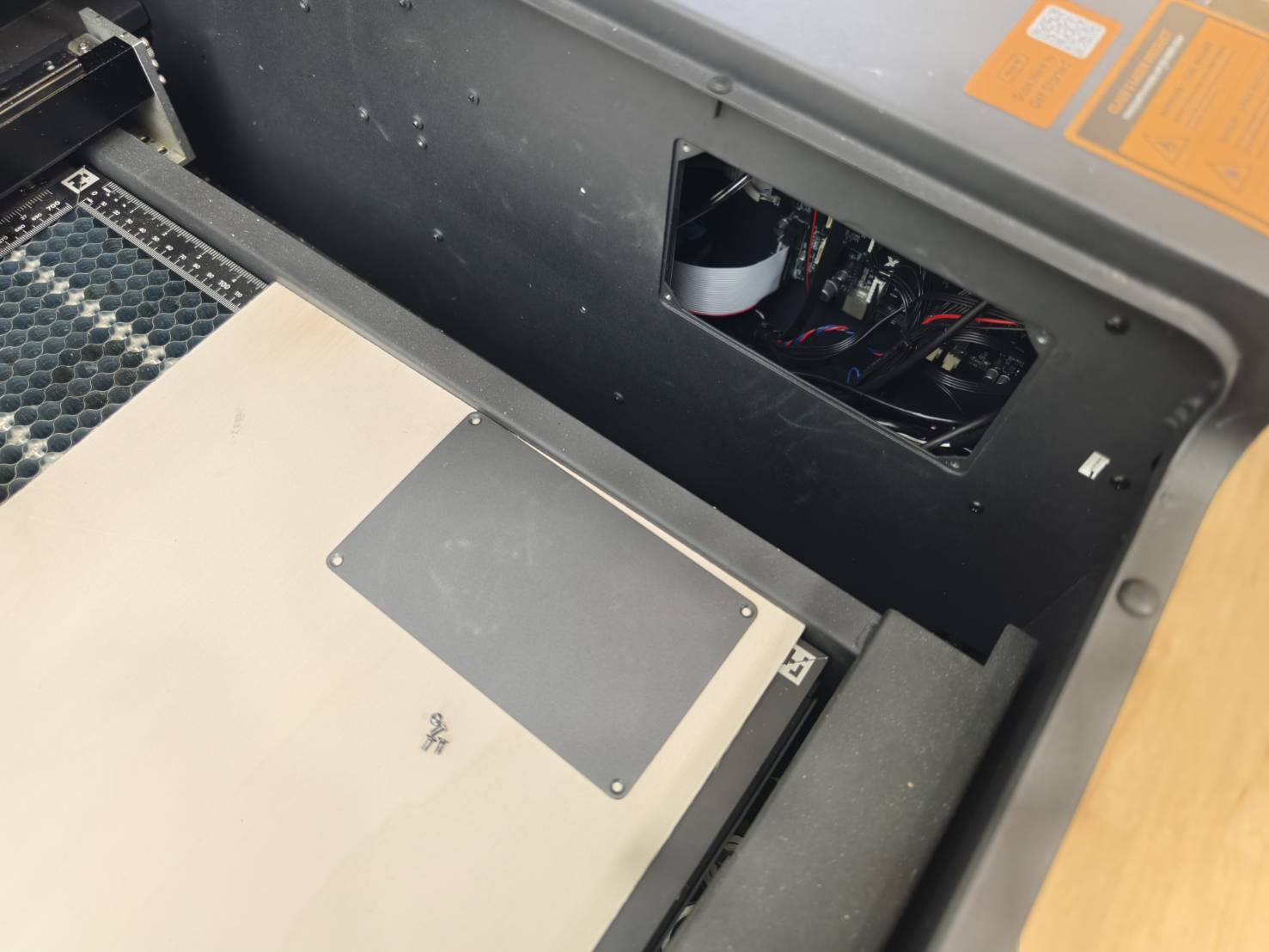

Gebruik een T8 Torx-schroevendraaier om de zijkap te openen die zich in het werkgebied bevindt.

Stap 3

Het wordt sterk aanbevolen om een video-opname te maken van de positie van elke kabel voor het geval u vergeet waar deze weer moet worden aangesloten. (De onderstaande video is slechts ter demonstratie. De rangschikking van de kabels kan afwijken.)

Stap 4

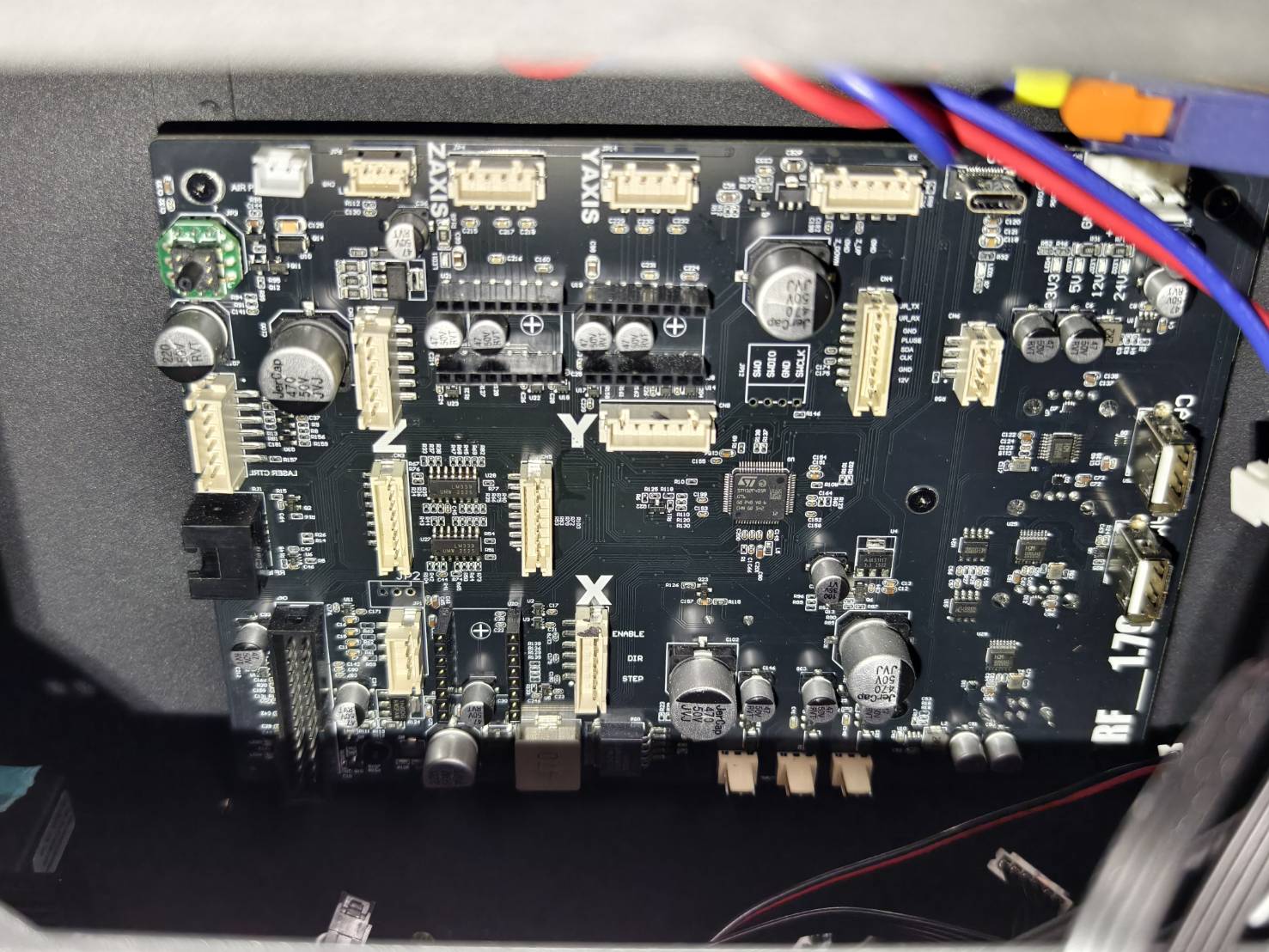

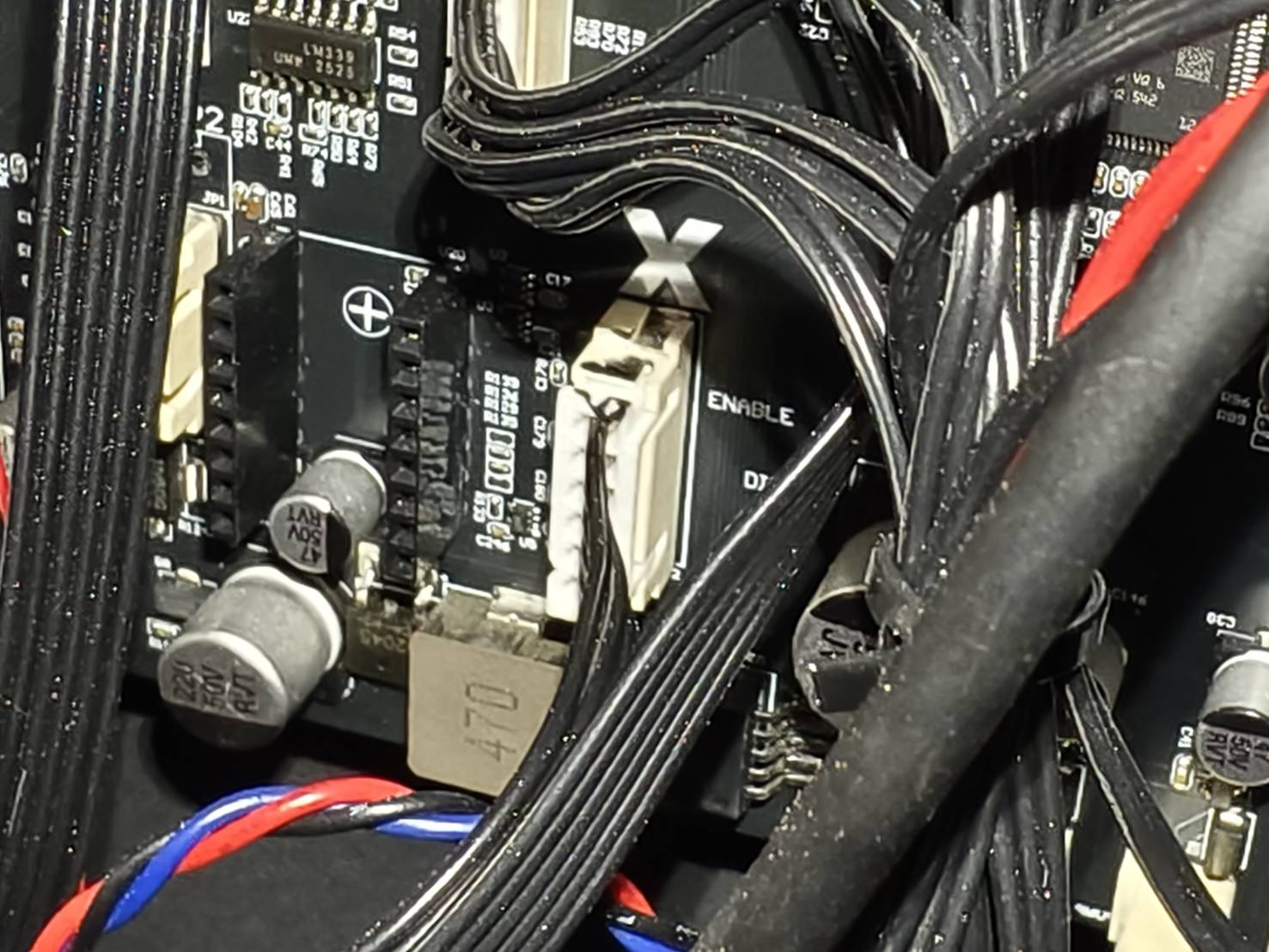

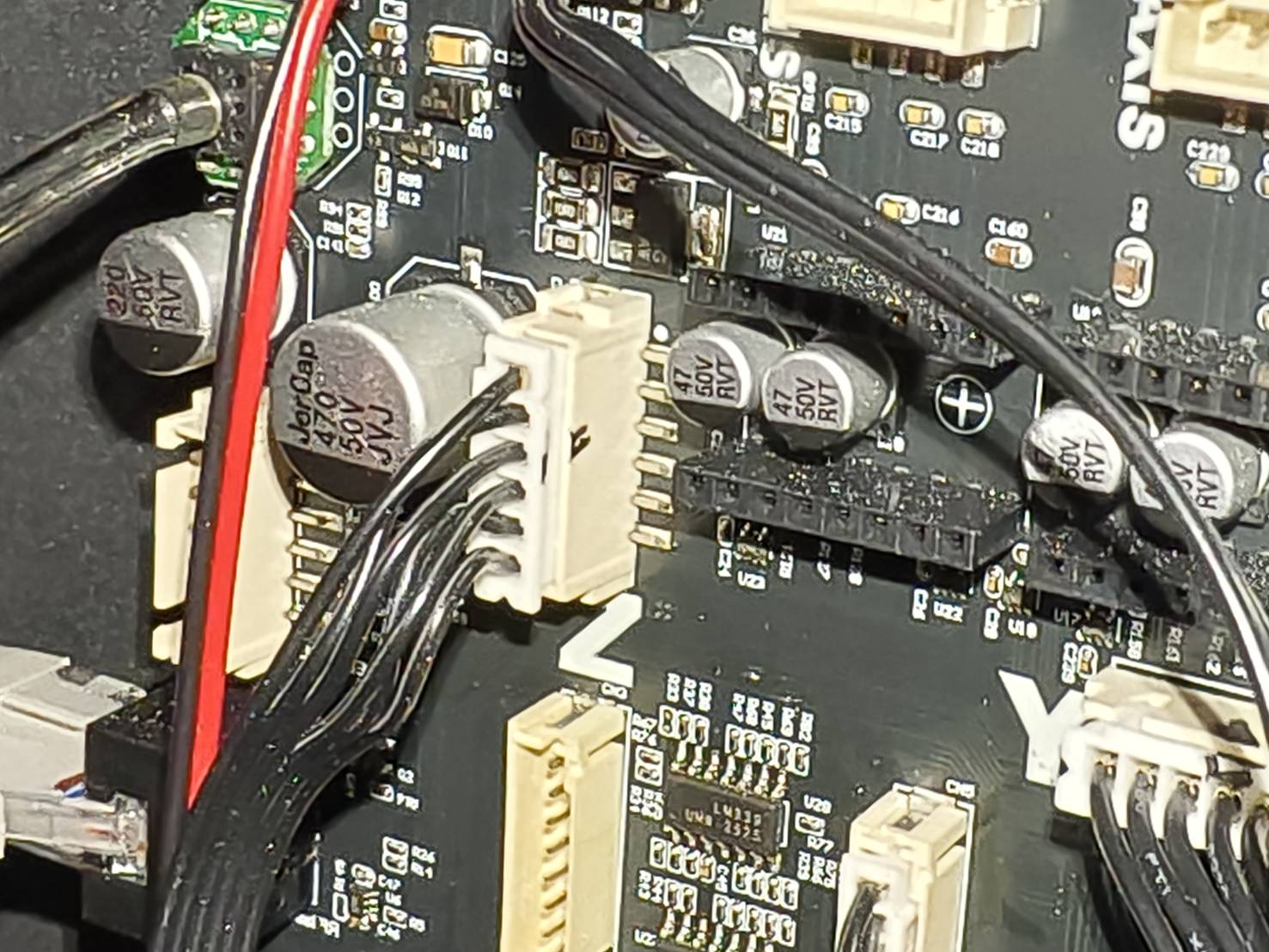

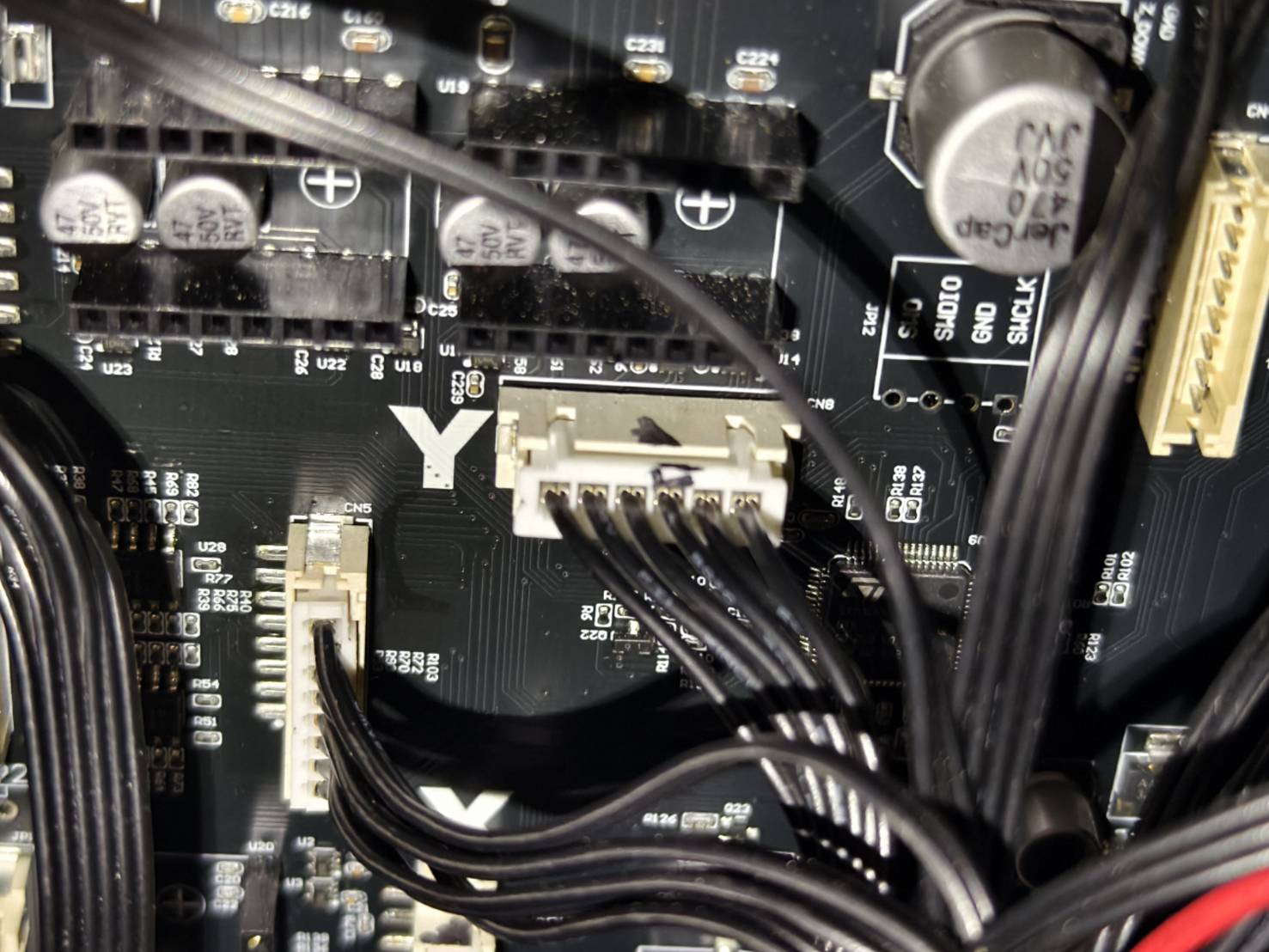

Aangezien de motorkabels hetzelfde type aansluiting op het moederbord gebruiken, dient u de X-, Y- en Z-as motorkabels te markeren om te voorkomen dat deze bij het opnieuw installeren in de verkeerde aansluiting worden gestoken.

Zorg ervoor dat u foto's maakt om de markering van elke kabel vast te leggen.

X-as	Y-as	Z-as

Stap 4

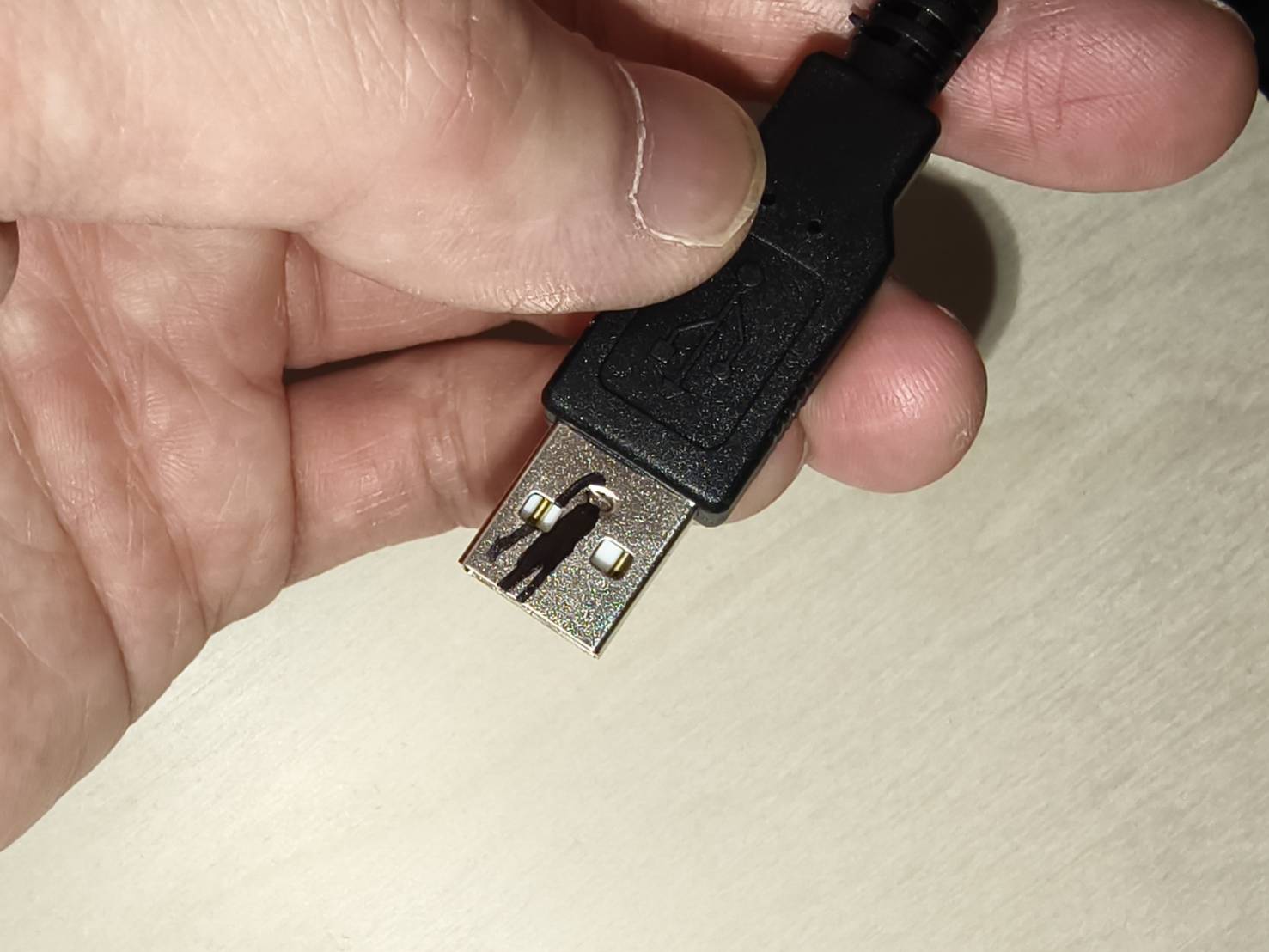

Verwijder de camerakabel (CAM1) aan de bovenkant en markeer deze om aan te geven dat deze in de bovenste USB-poort (CAM1) moet worden aangesloten.

Zorg ervoor dat u een foto maakt om de markering van de kabel vast te leggen.

Stap 5

Koppel alle kabels los van het moederbord.

Stap 6

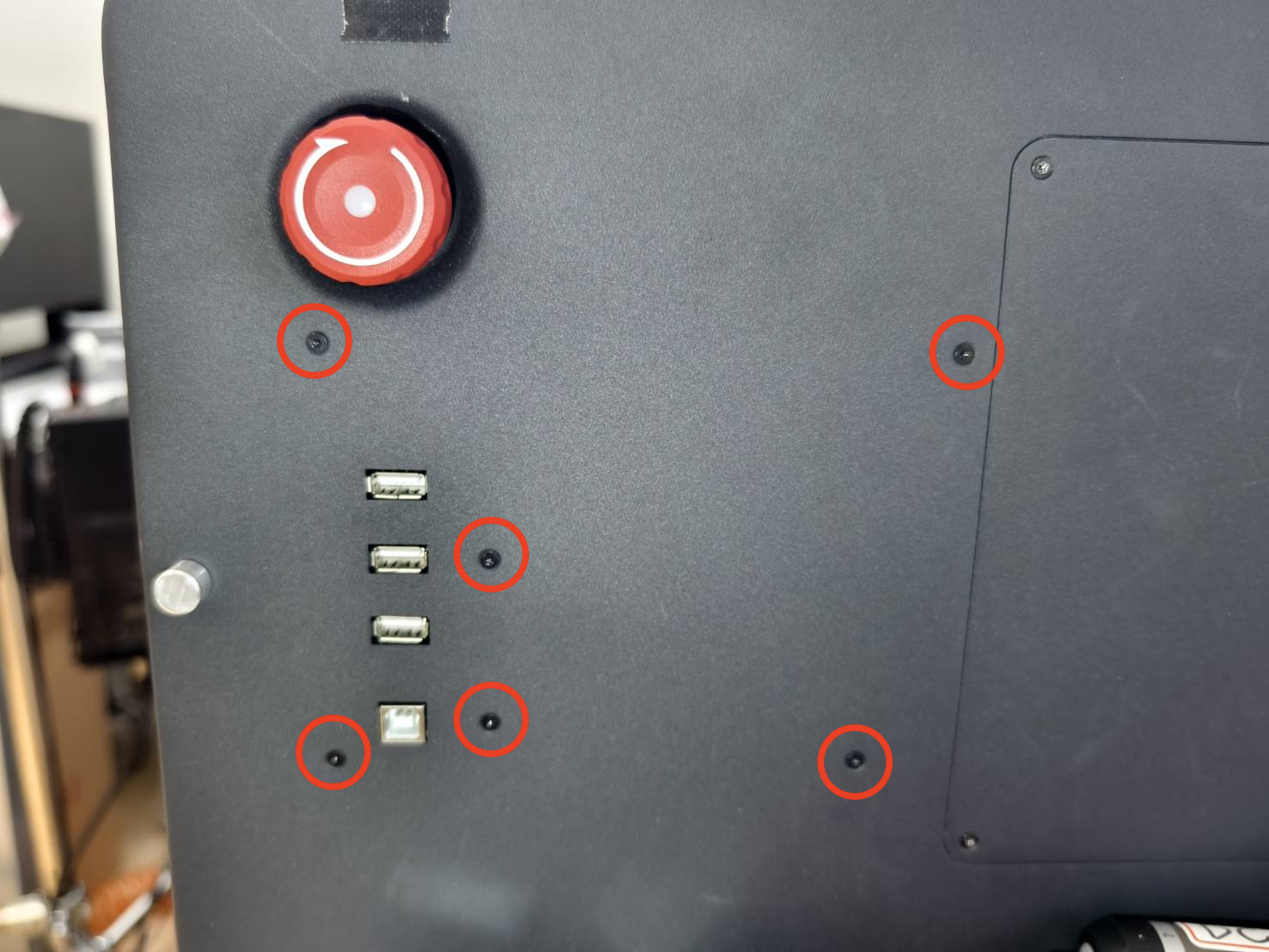

Verwijder aan de rechterkant van de machine de T8-schroeven om het moederbord van het systeem los te maken.

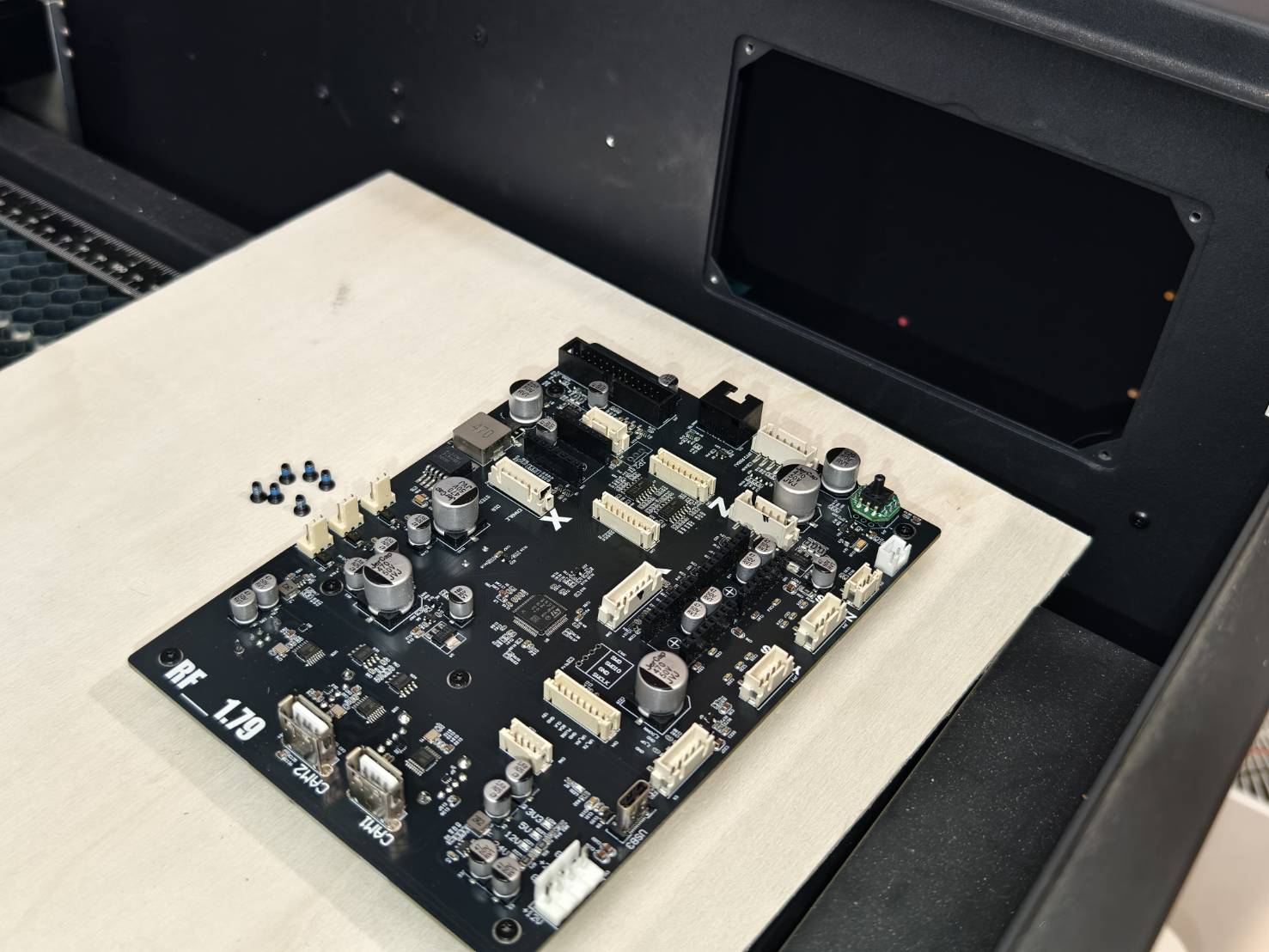

Hier volgt een demonstratie van hoe u het bord door de opening kunt verwijderen.

Stap 7

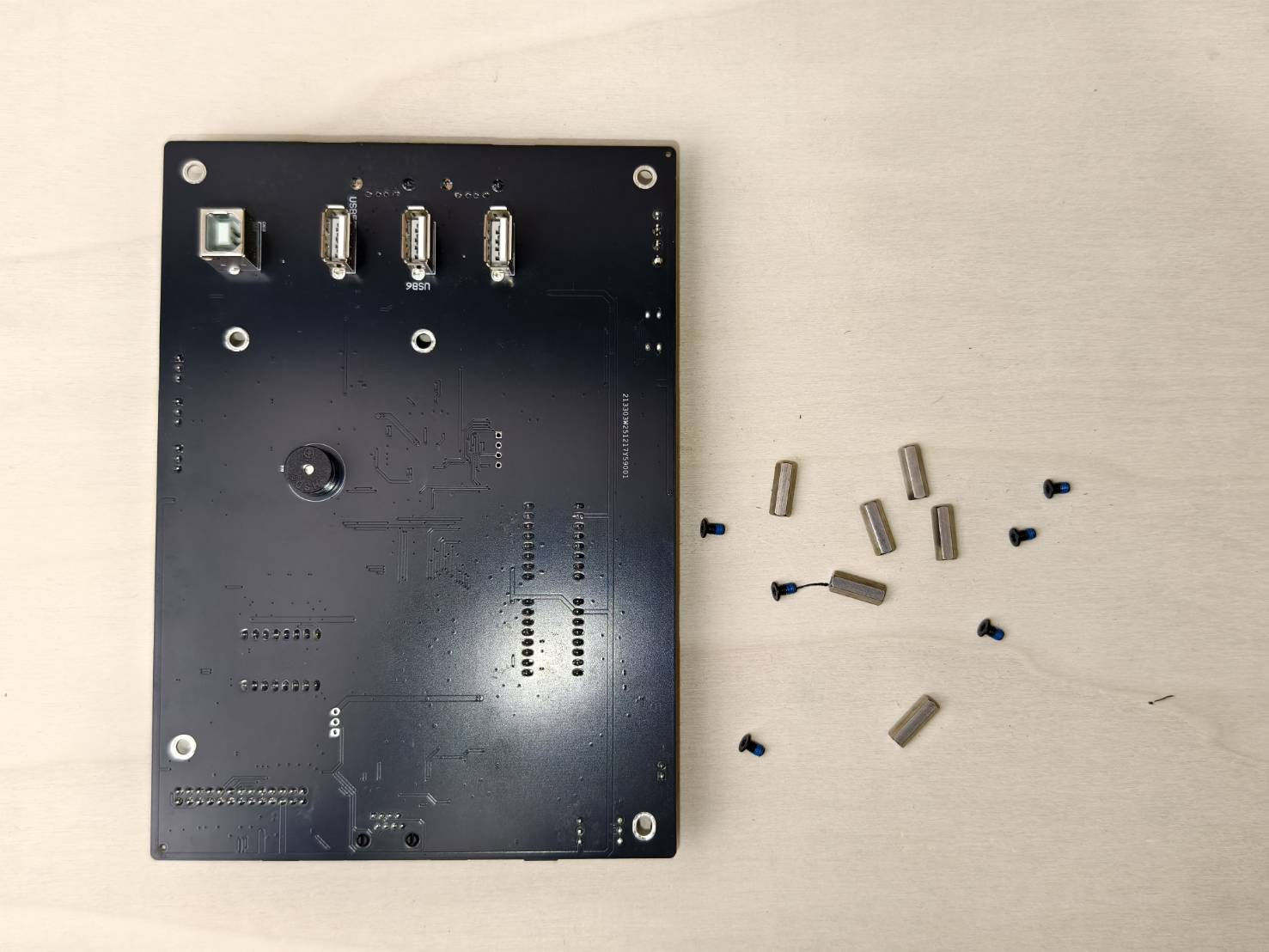

Verwijder de afstandsschroeven van het moederbord door de afstandsbus vast te houden terwijl u de T8-schroef losdraait.

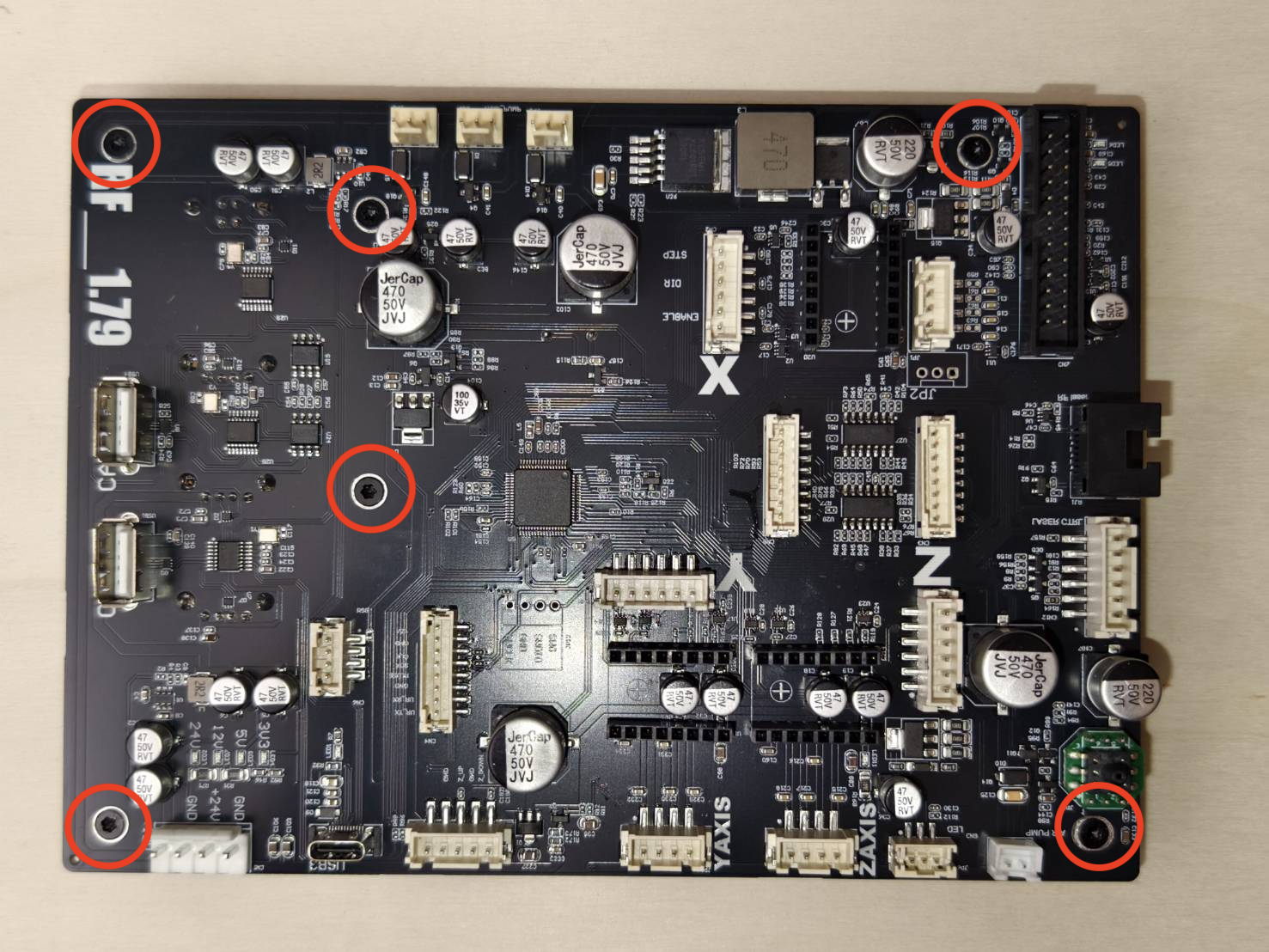

T8-schroeven (voorkant)	Afstandsbussen (achterkant)

Stap 8

Installeer de afstandsschroeven op het nieuwe moederbord.

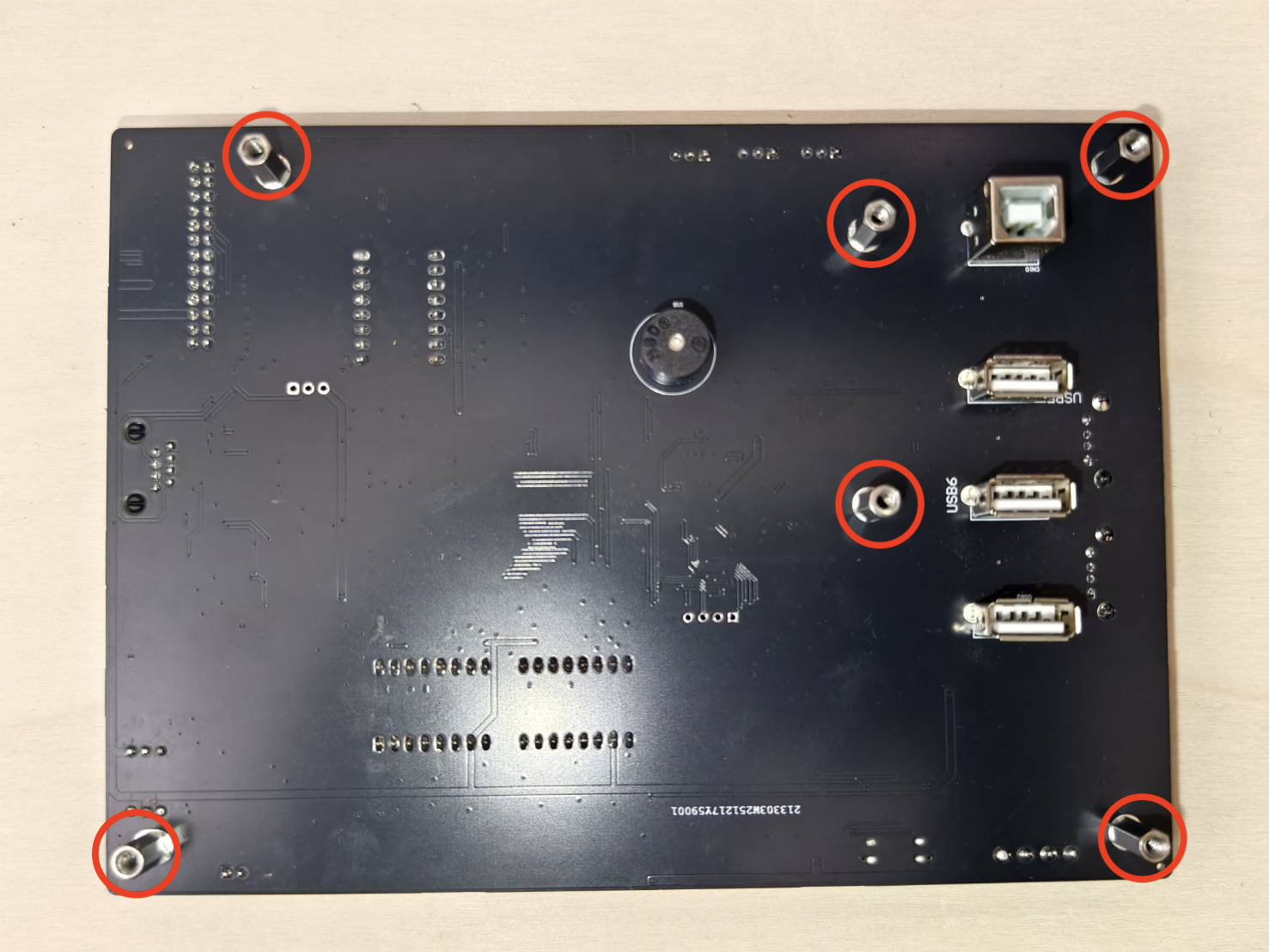

T8-schroeven (voorkant)	Afstandsbussen (achterkant)

Stap 9

Installeer het nieuwe moederbord met afstandsschroeven op de machine.

Hier volgt een demonstratie van hoe u het bord door de opening plaatst.

Stap 10

Sluit alle kabels opnieuw aan op het moederbord. Zorg ervoor dat u de motor- en camera-USB-kabel op de juiste gemarkeerde posities aansluit.

Raadpleeg voor andere aansluitingen dit diagram dat aangeeft welke aansluitingen leeg moeten blijven.

Stap 11

Plaats de zijkap in het werkgebied terug.

Stap 12
