HEXA RF - 12V voeding (12V PSU) vervangen

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Gebruik een T8 Torx-schroevendraaier om de zijkap te openen.

Stap 3

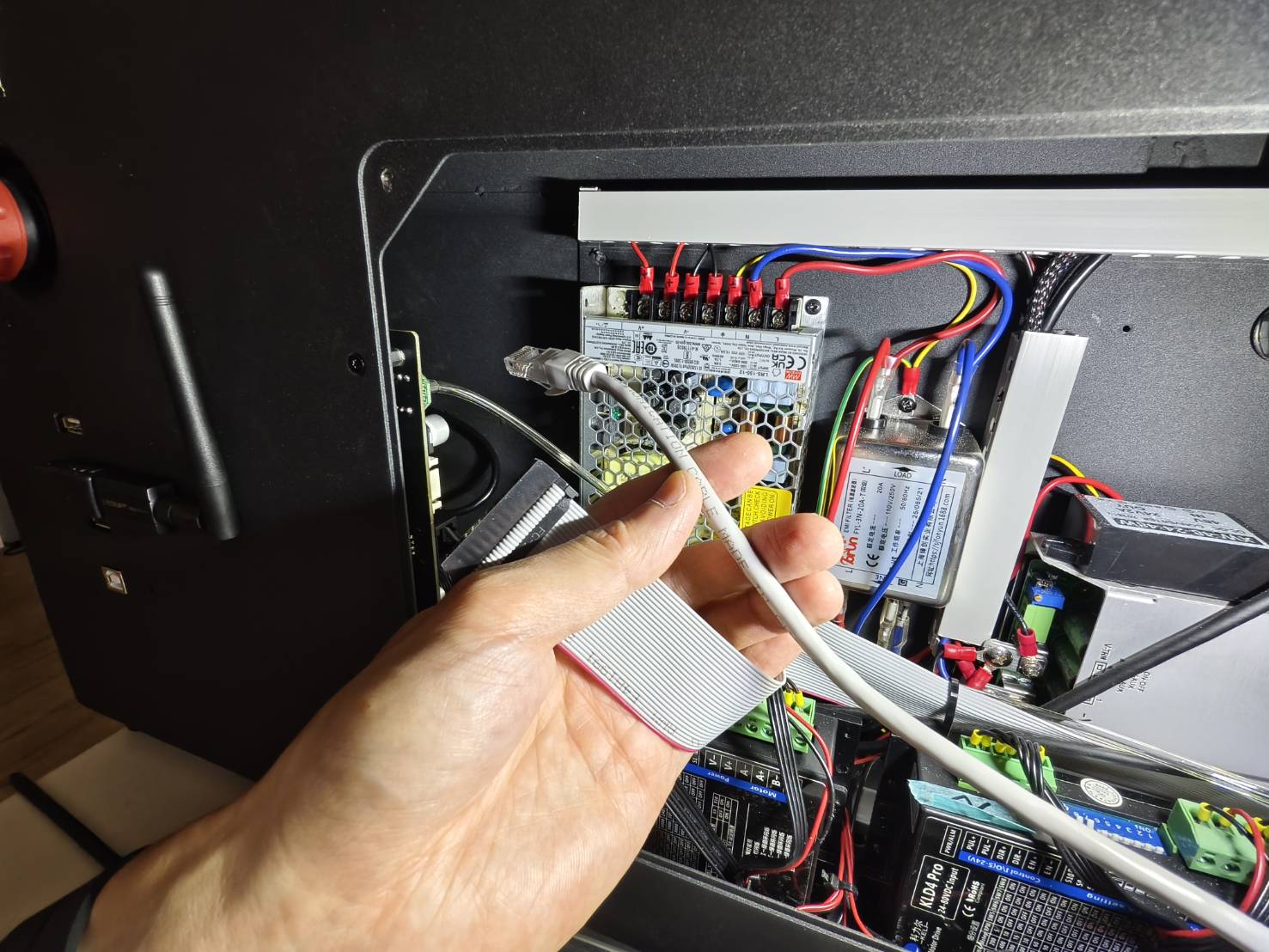

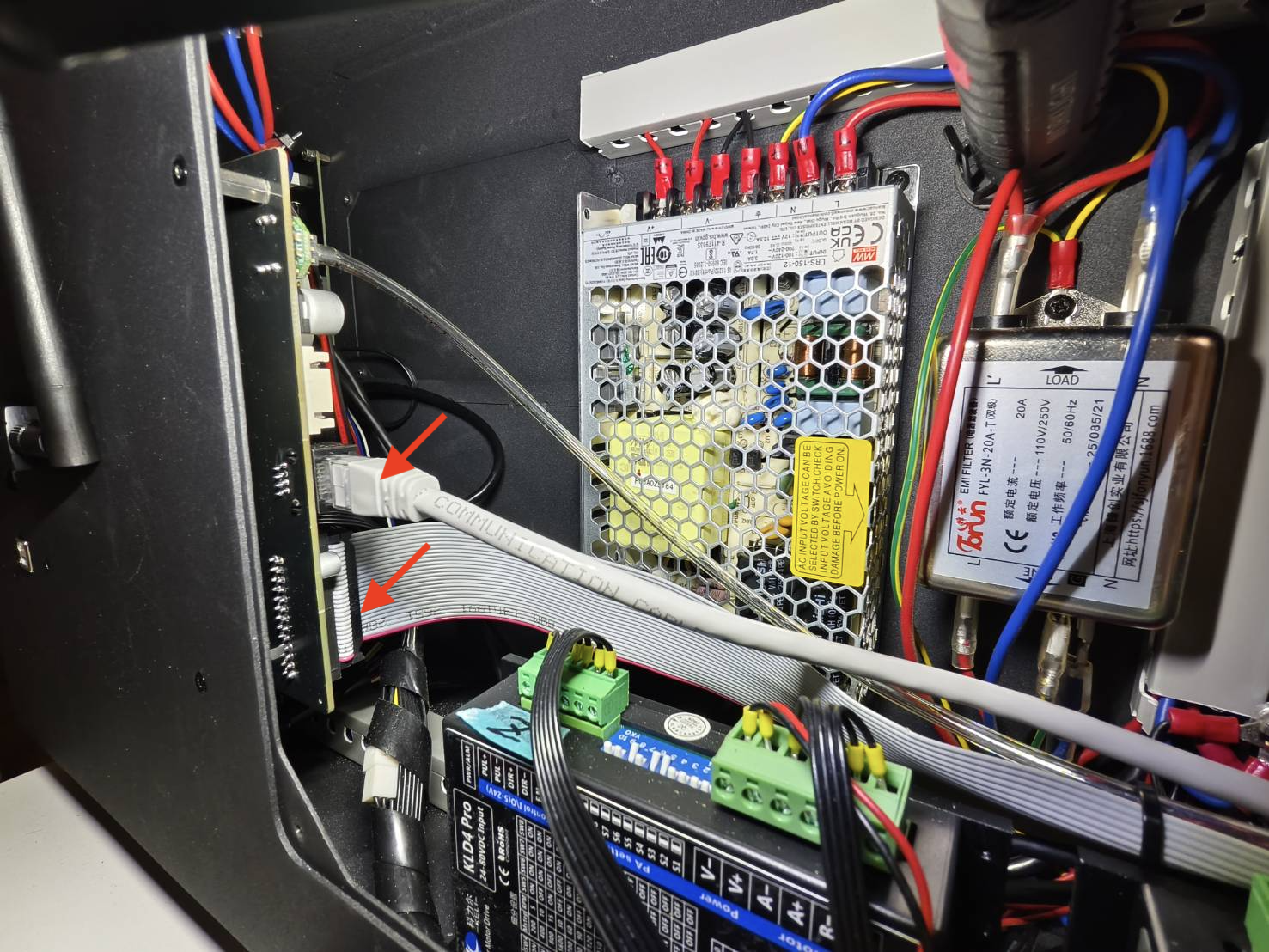

Koppel de lintkabel en de RJ45-kabel los voor meer ruimte.

Stap 4

Verwijder de linker driverbox voor meer ruimte.

Stap 5

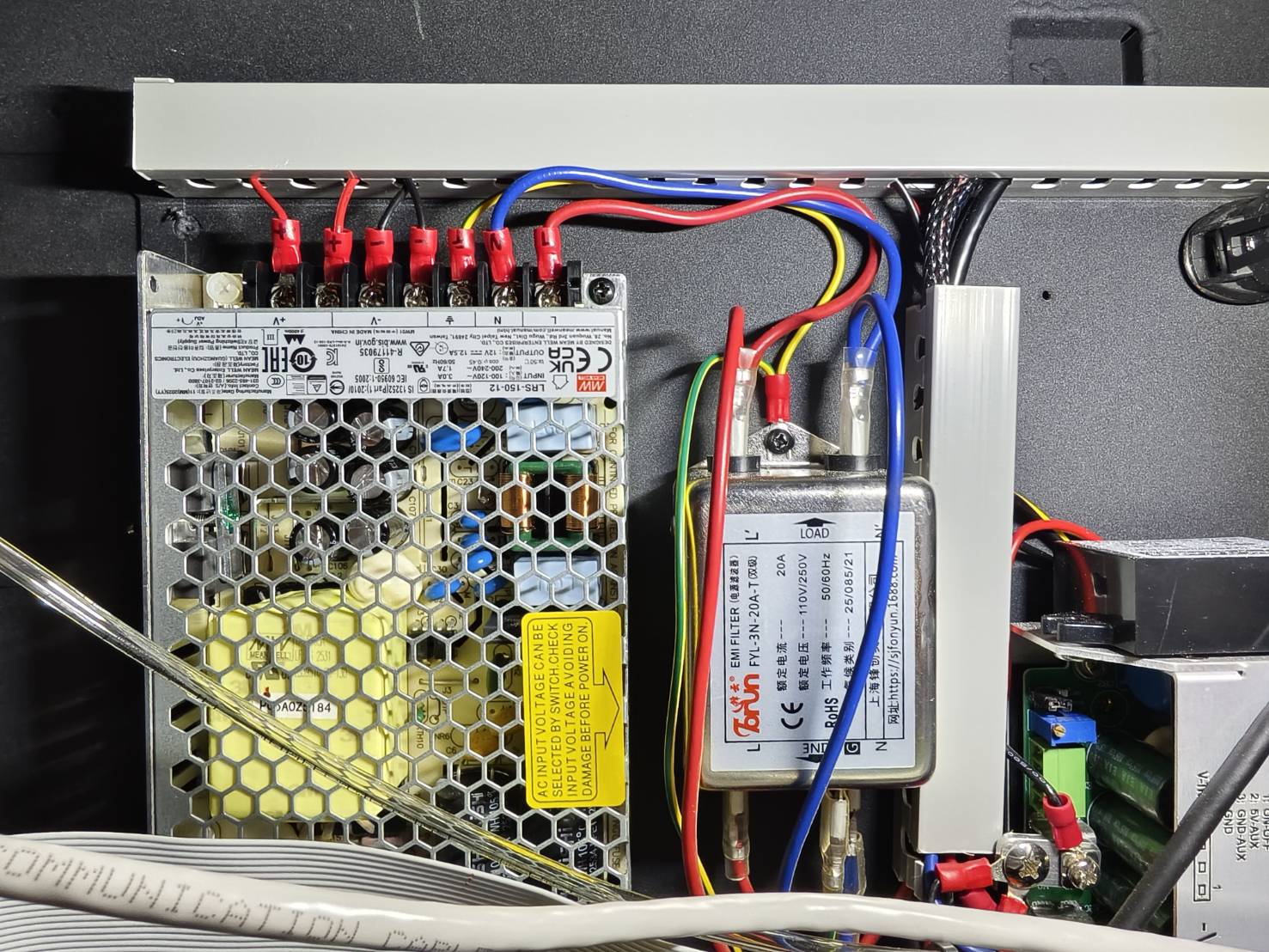

Maak foto's van de volledige 12V PSU-bekabeling of markeer de draden direct.
Zorg dat de foto's zo duidelijk mogelijk zijn.
Dit voorkomt dat u vergeet waar alle draden aangesloten moeten worden bij het installeren van de nieuwe PSU.
(Als u vergeet waar de kabel aangesloten moet worden, raadpleeg dan het schema voor de meest recente configuratie.)

Stap 6

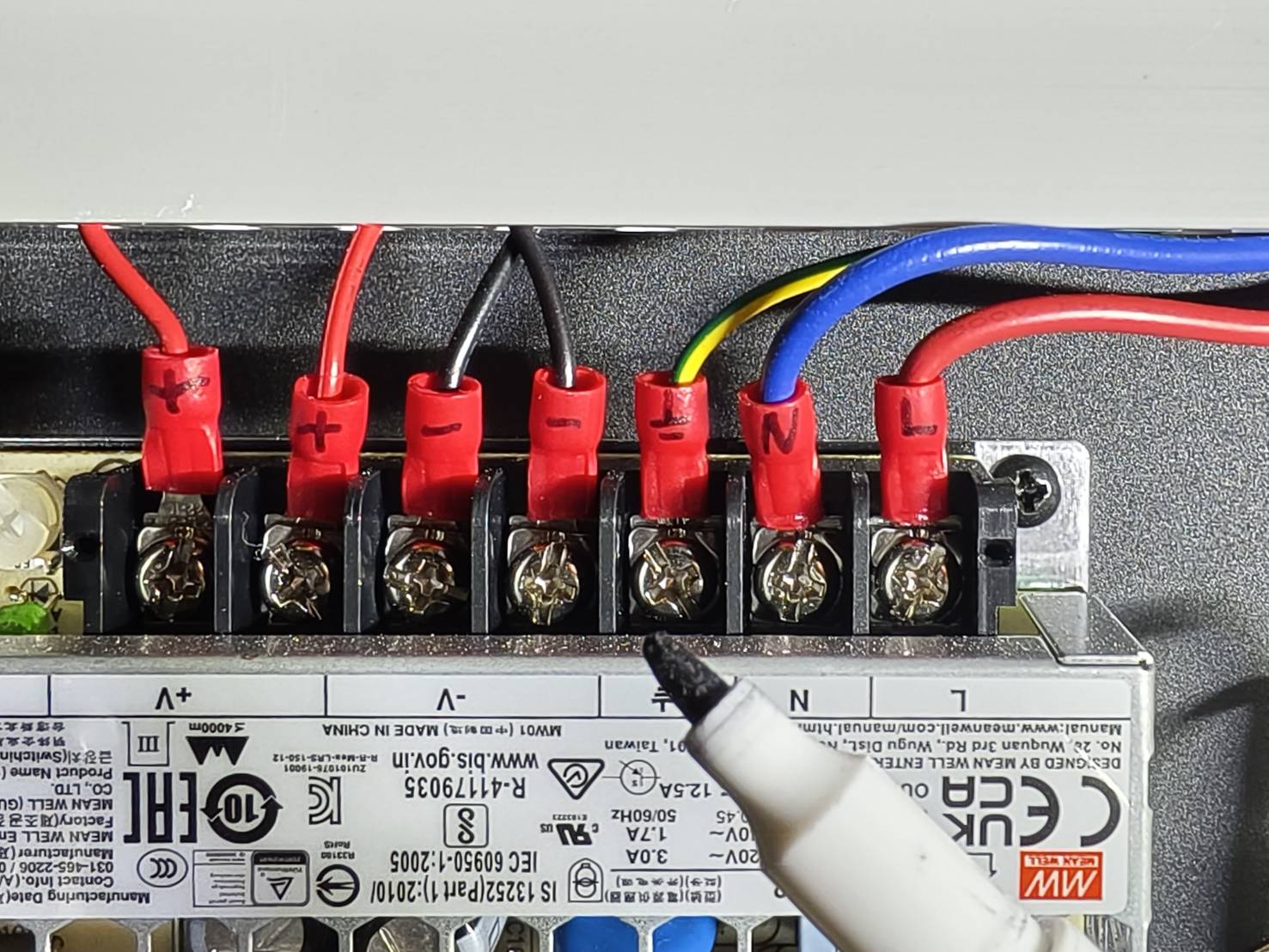

Koppel de draden van de 12V voeding los.
(De schroeven op de PSU hoeven niet te worden verwijderd; alleen losdraaien is voldoende.)

Stap 7

Verwijder de 12V PSU uit het systeem. Er zijn twee schroeven die de PSU vasthouden.
De bovenste schroef moet worden verwijderd, maar de onderste hoeft alleen te worden losgedraaid, waarna de PSU kan worden losgemaakt.

Stap 8

Installeer de nieuwe 12V PSU.

Stap 9

Sluit de kabels aan op de nieuwe 12V PSU. Raadpleeg de foto's of markeringen in Stap 5.

Stap 10

Plaats de driverbox terug.

Stap 11

Sluit de lintkabel en de RJ45-kabel opnieuw aan.

Stap 12

Plaats de zijkap terug.
