Het is belangrijk dat u begrijpt hoe u de machine veilig kunt bedienen; we weten dat het saai is, en dat is meestal hoe belangrijke dingen zijn, dus zorg ervoor dat u de "Veiligheidsmaatregelen" leest voordat u de doos uitpakt.

Laten we beginnen.

1. Uitpakken

1.1. Plaats de doos op de vloer en open de doos.

1.2. Verwijder de kussens op de vier hoeken en haal de machine eruit.

Laat twee mensen de unit uit de doos tillen. Bewaar de verpakking voor eventueel transport in de toekomst.

1.3. Open de voordeur en haal het kanaal eruit.

Verwijder het schuim op de luchtpomp en haal vervolgens de accessoiredoos eruit.

1.4. In de accessoiredoos zitten

① Wi-Fi dongle
② Smeermiddel
③ Kanaal klem
④ Dubbelzijdige tape
⑤ Netsnoer
⑥ Kleine moersleutel
⑦ Trechter
⑧ Testhout
⑨ Dempers
⑩ Moeren

⑪ Ethernetkabel

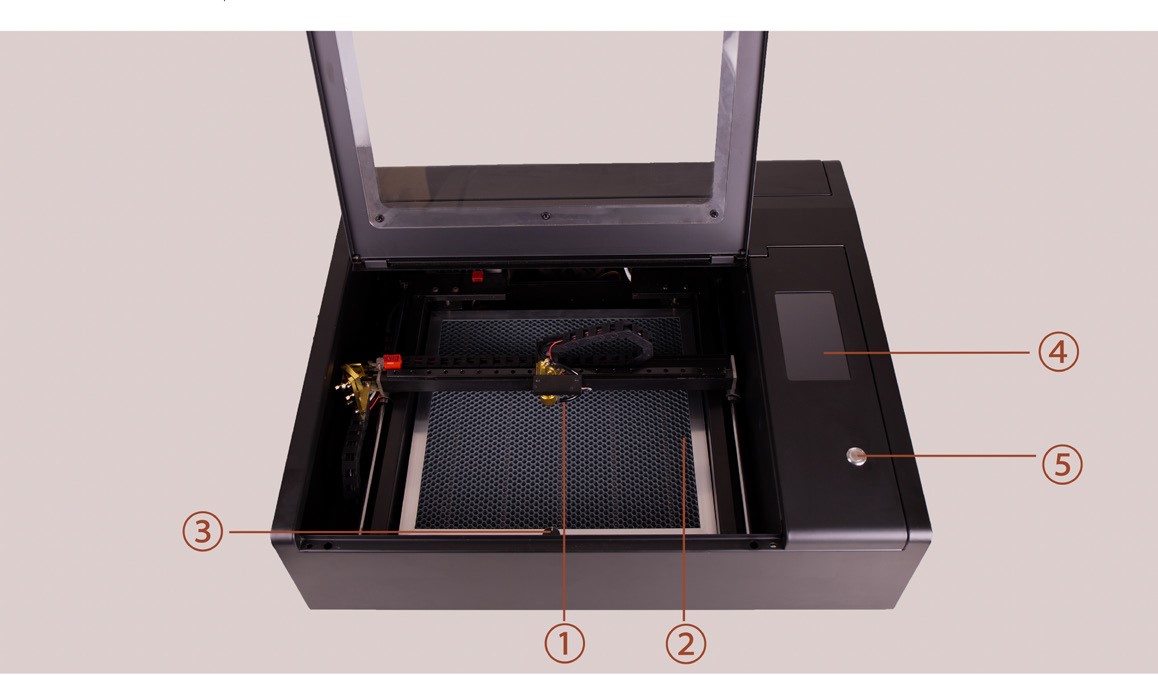

1.5. Vooraanzicht:

① Focussonde
② Honingraat platform
③ Niveau-afstelknop
④ Touchpanel
⑤ Aan/uit-knop

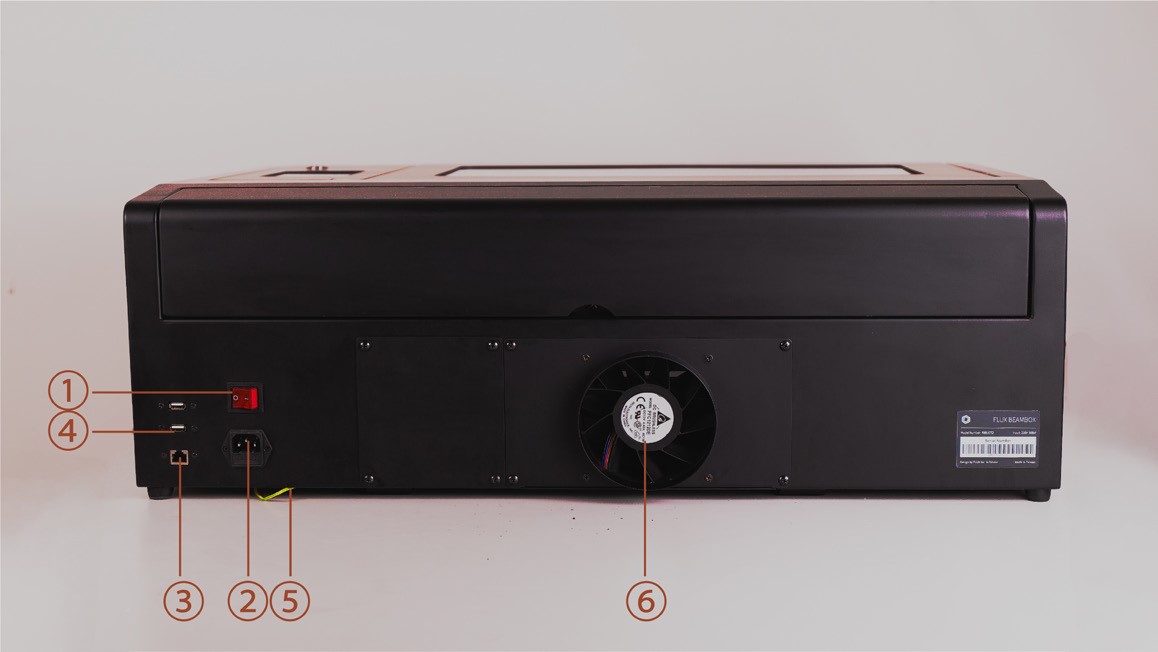

1.6. Achteraanzicht:

① Hoofdschakelaar
② Voedingsingang
③ Ethernet-poort
④ USB-poort
⑤ Aardingskabel
⑥ Afzuigventilator

2. Installatie

Video-instructie


Hieronder vindt u stapsgewijze instructies.

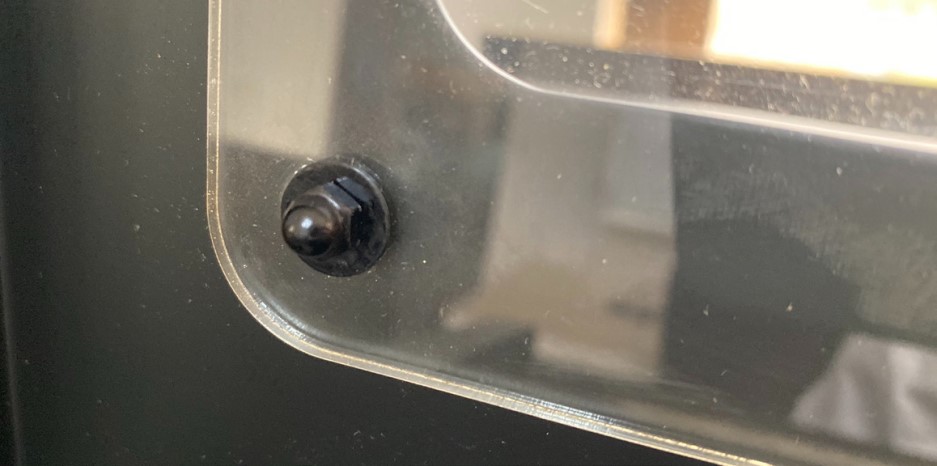

2.1. Het raam installeren

Verwijder het afdekpapier aan beide zijden van het acrylraam en installeer het raam met één
sluitring en één moer op elke bout.

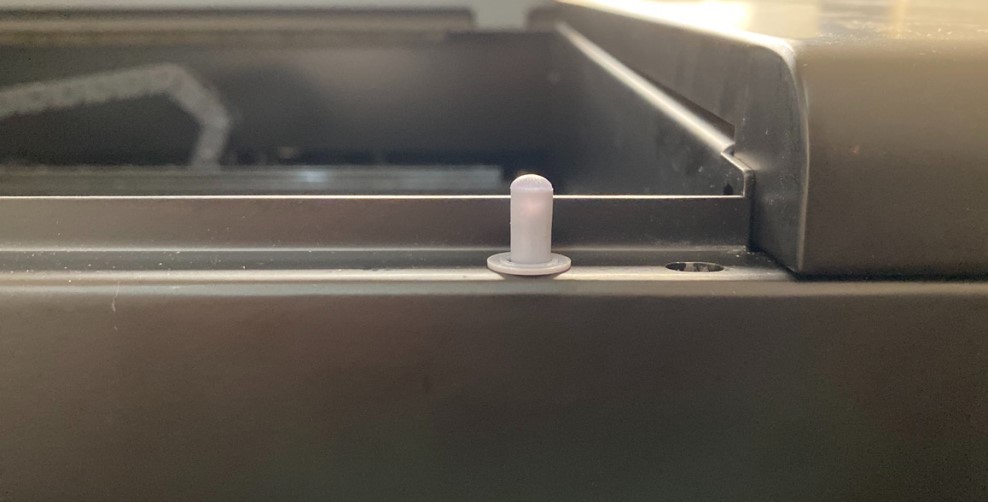

2.2. De demper installeren

Steek twee dempersticks in de gaten aan de rand van de machine.

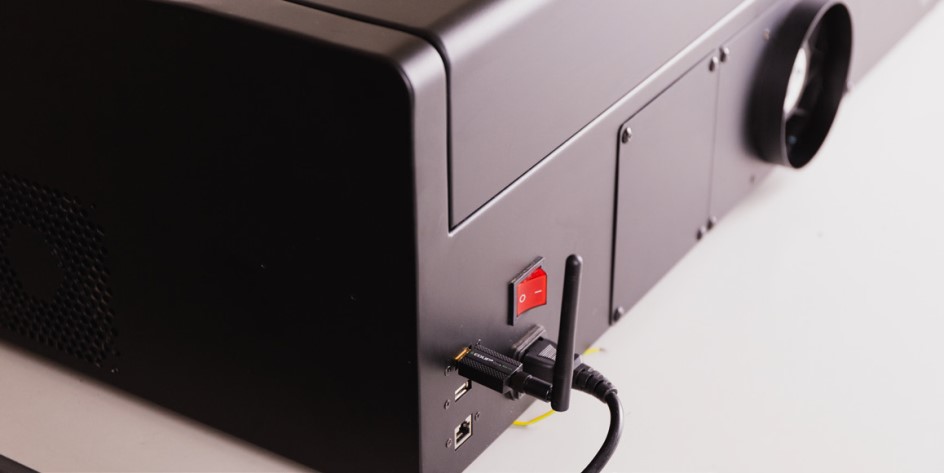

2.3. De Wi-Fi en het netsnoer installeren

Sluit het netsnoer aan op de voedingsingang van de machine en het stopcontact. Sluit de
Wi-Fi-dongle aan op de USB-poort aan de achterkant. Buig de antenne omhoog voor een beter signaal.

2.4. Het ventilatiekanaal installeren

Plaats de kanaalbeugel op het grotere uiteinde van het kanaal en sluit deze vervolgens aan op de uitlaat van de afzuigventilator.

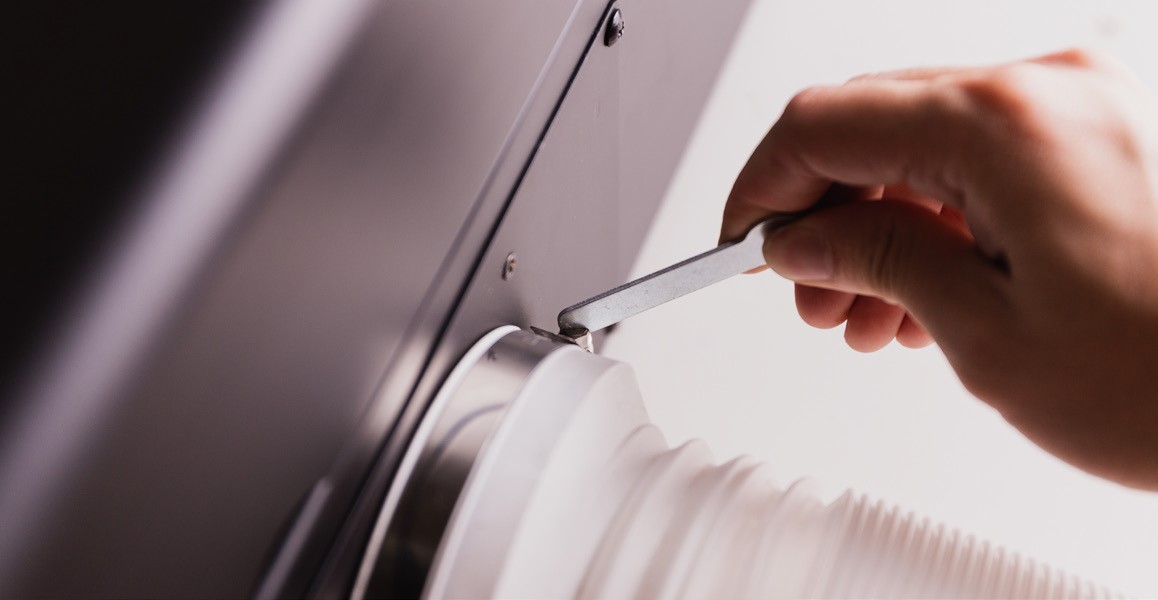

Draai de klem vast met de kleine moersleutel door deze met de klok mee te draaien.

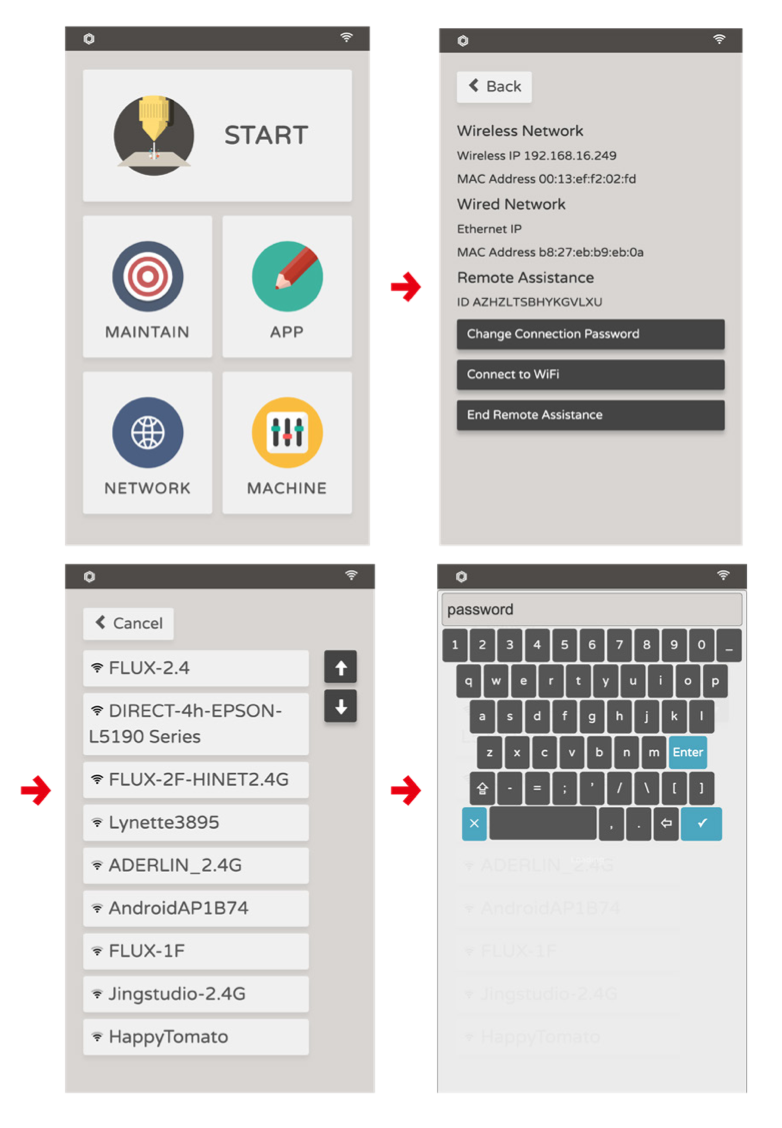

2.5. Instellen van de Wi-Fi

Zet de hoofdschakelaar aan de achterkant om en druk op de aan/uit-knop om de machine in te schakelen. Het duurt
ongeveer 1 minuut om op te starten. Touchpanel: Internet > WiFi-instellingen > Selecteereer Wi-Fi-naam > Voer Wi-Fi-wachtwoord in. Het draadloze IP-adres geeft aan dat de internetinstelling is voltooid. Start de machine opnieuw op als het klaar is om te controleren of de machine automatisch verbinding kan maken met het netwerk.

De doorzichtige plastic folie over het schermpaneel kan worden verwijderd.

Probleemoplossing: Verbindingsprobleem

Als u geen Wi-Fi-router heeft, overweeg dan Rechtstreeks verbinden met een netwerkkabel (Windows) / Rechtstreeks verbinden met een netwerkkabel (MacOS)

3. Het waterreservoir vullen

VUL het waterreservoir voordat u de eerste laserwerkzaamheden uitvoert.
Onvoldoende water in het koelsysteem zal de laserbuis beschadigen.

Hieronder vindt u stapsgewijze instructies.

3.1. Verwijder de schroef op de handgreep van het achterdeksel en open het deksel.

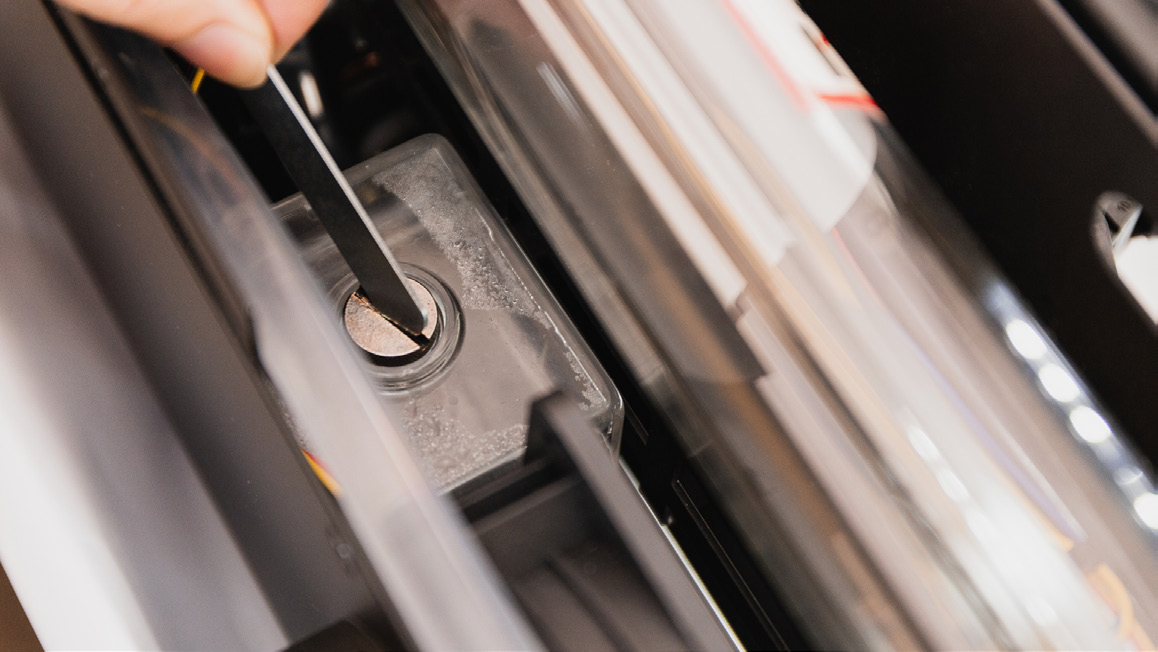

3.2. Open het waterreservoir met de kleine moersleutel

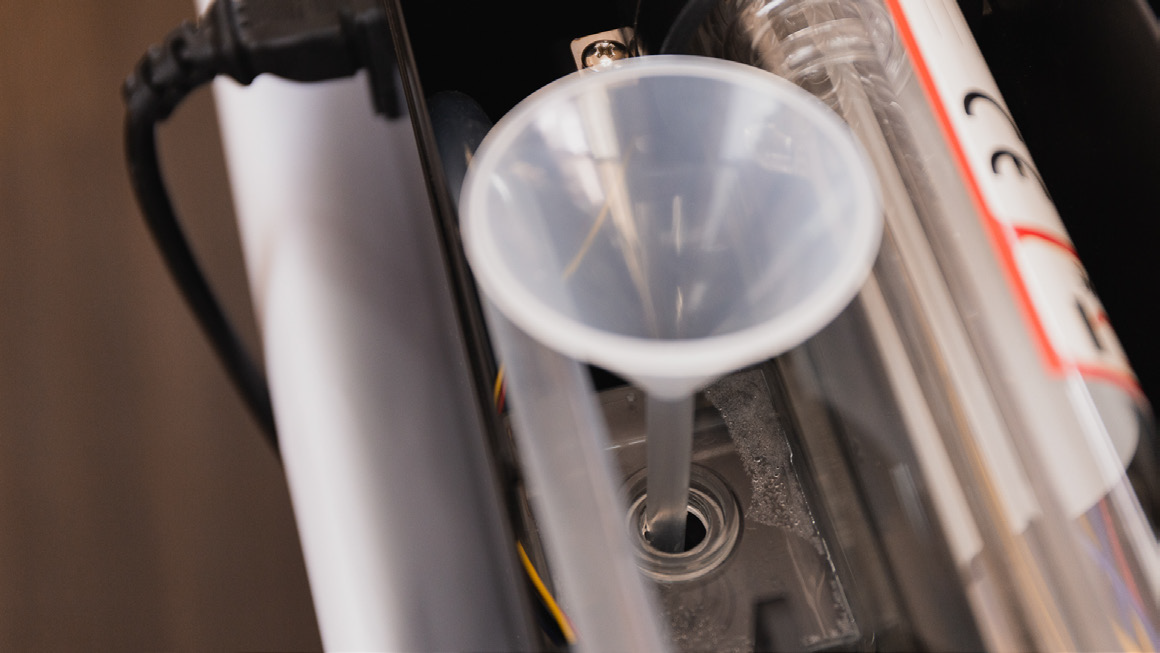

3.3. Vul het reservoir met een trechter. Let goed op het waterniveau om te voorkomen dat het overloopt. Gebruik alstublieft zuiver water of gefilterd water.

3.4. Controleer het waterniveau. Touchpanel > Onderhoud > Pomp. Het water in het reservoir wordt in het koelsysteem geduwd. Herhaal 3.3 en 3.4 totdat het waterniveau van het reservoir niet meer daalt.

Luchtbellen die in de laserbuis blijven steken, kunnen de koelefficiëntie verminderen. Het wordt aanbevolen om het waterreservoir voor meer dan 80% te vullen om de vorming van luchtbellen te verminderen.

3.5. Sluit de dop van de waterpomp. Gelieve vingervast aandraaien de pompdop in geval van schade aan de tank.

4. Software-installatie

4.1. Download de nieuwste Beam Studio. U kunt het downloaden van de FLUX officiële website.

Windows: Download de geschikte versie voor uw systeemtype.
Om het systeemtype te controleren, klikt u met de rechtermuisknop op het pictogram "Deze pc" > "Eigenschappen" > en zoekt u "Systeemtype". Download de x86-versie voor een 32-bits systeem en de x64-versie voor een 64-bits systeem.

MacOS: Open het downloadbestand en sleep het Beam Studio-pictogram naar de map ernaast.
Zoek en voer de Beam Studio uit in de map "Applicatie".

4.2. Initiële instellingen. Open de Beam Studio vanaf het bureaublad of de map Applicatie.
De taalinstelling verschijnt bij de eerste keer opstarten.
Selecteereer Engels > FLUX Beambox / Beambox Pro.

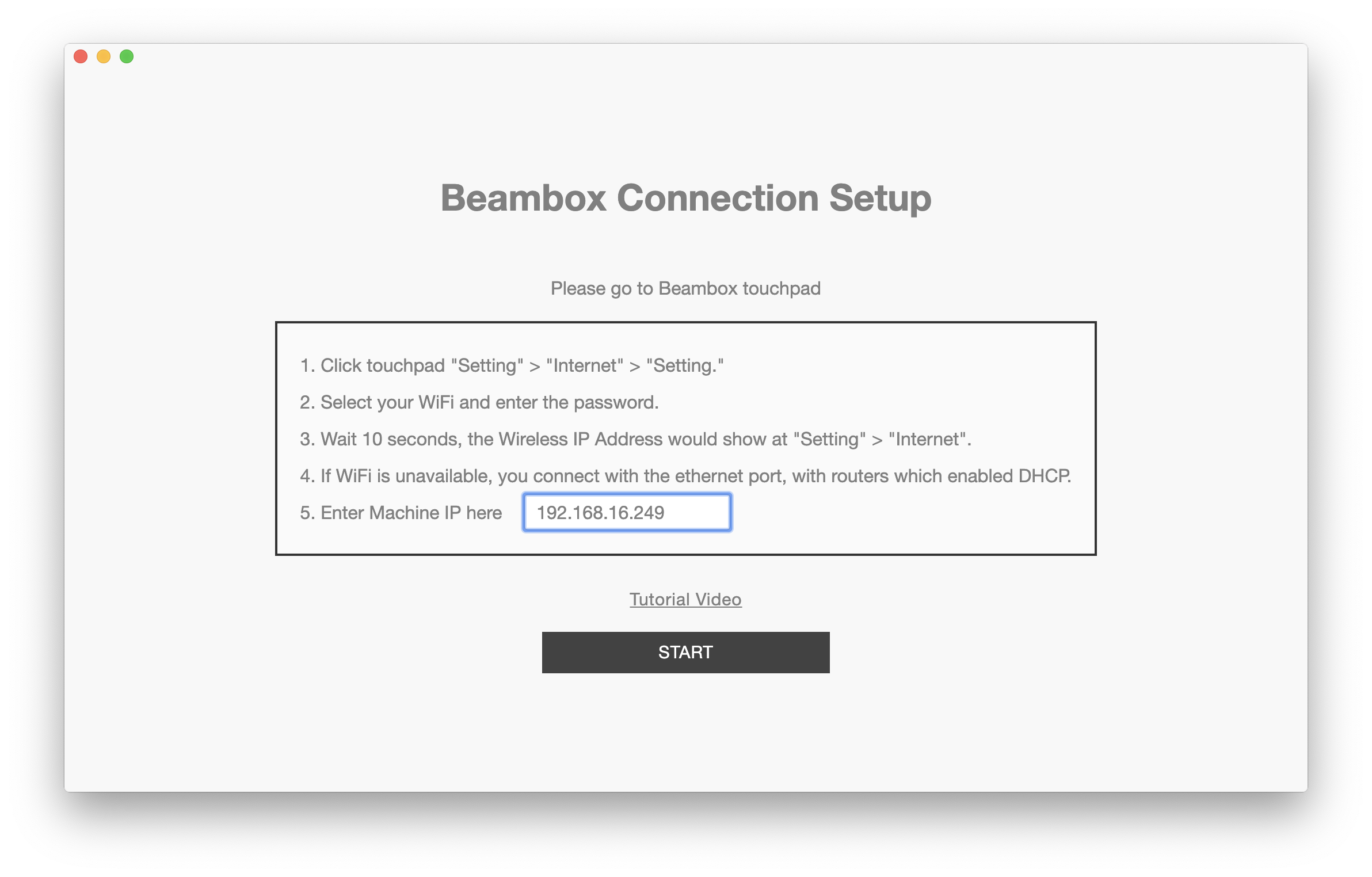

4.3. Vul het IP-adres in. Vul het IP-adres in dat wordt weergegeven op de Netwerk pagina op het aanraakpaneel van de software. Klik vervolgens op Start.

4.4. Controleer de machineverbinding

Ga naar Menu > Machine of klik op het camerapictogram in de linkerbenedenhoek om te controleren of de
machinenaam kan worden gevonden. Elke machine krijgt een willekeurige naam; je kunt deze later wijzigen. Als je de machine niet in het menu kunt vinden, controleer dan Probleemoplossing: Verbindingsprobleem.

💡Als het venster met de initiële instellingen is overgeslagen, klik dan op menu > Machine > Machine Setup

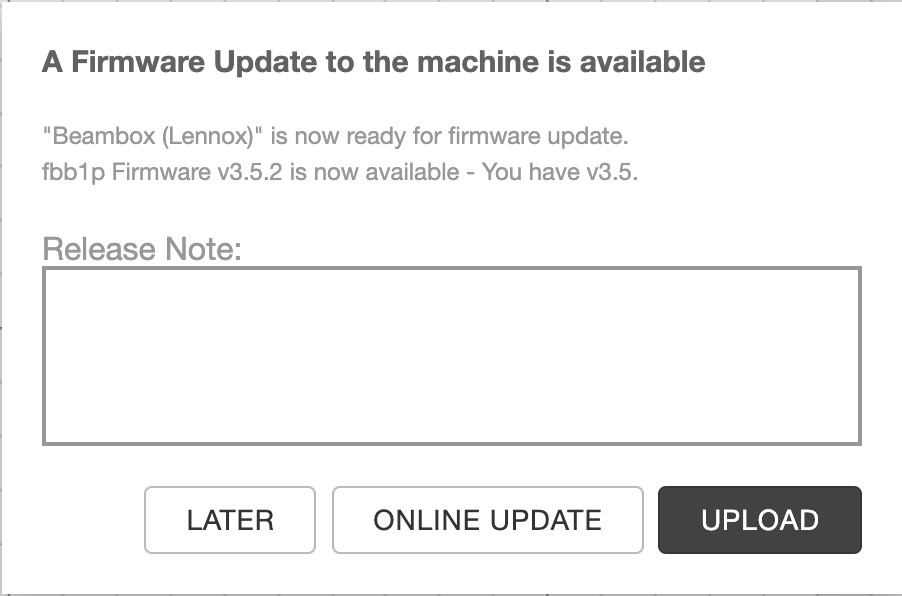

4.5. Firmware bijwerken

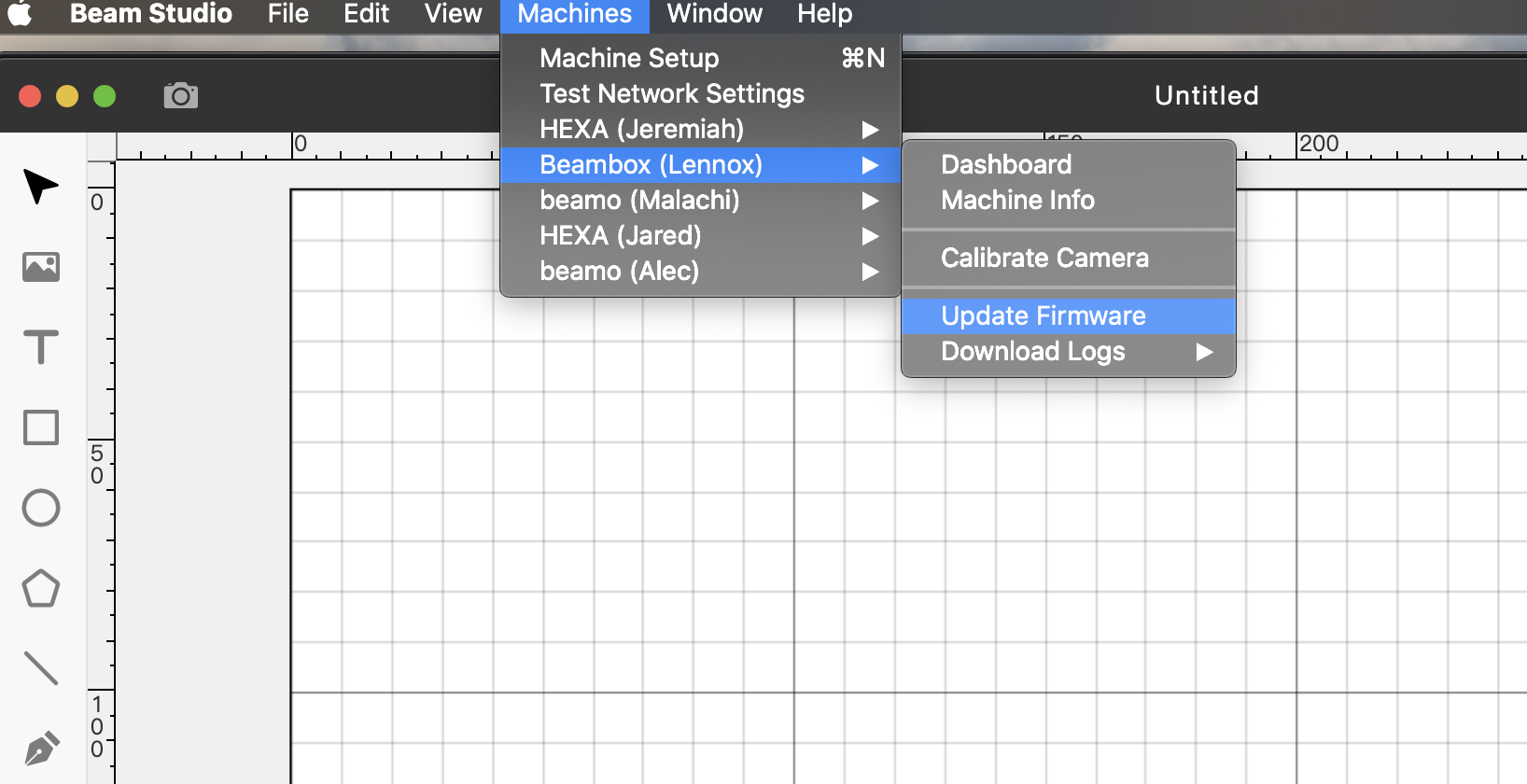

Selecteer Beam Studio > Machine > (jouw machine) > Firmware bijwerken om de firmware bij te werken naar de nieuwste versie.

Je kunt kiezen voor een online update of de nieuwste firmware uploaden gedownload van de website.

5. Eerste taak

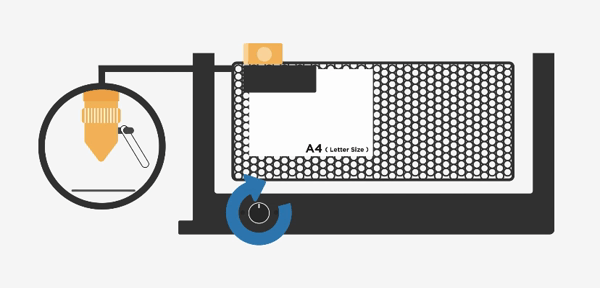

5.1. Focus aanpassen

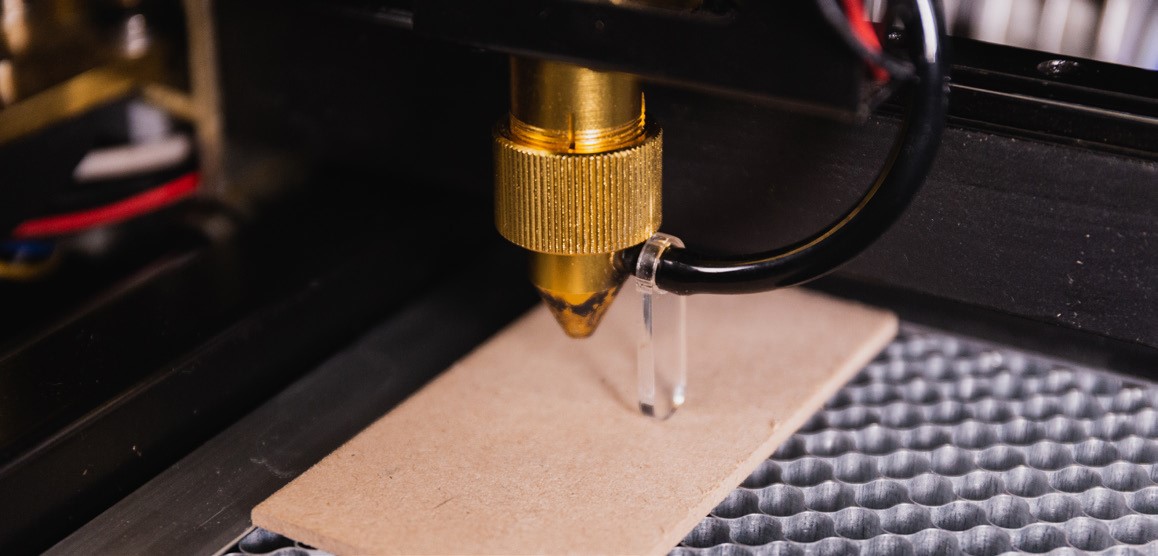

Beweeg de focussonde naar beneden.

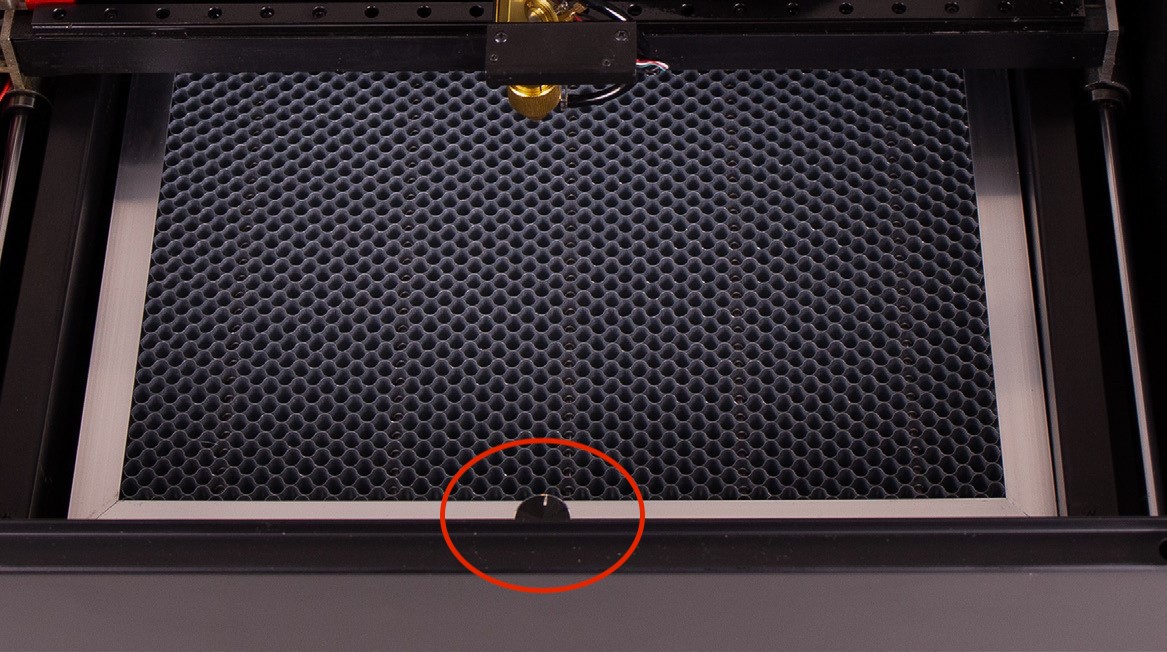

Draai aan de knop voor niveauregeling om het platform omhoog en omlaag te bewegen. Zorg ervoor dat het oppervlak van het werkstuk het uiteinde van de sonde licht raakt, zodat de hoogte op de juiste focus staat. Trek de focus terug wanneer de aanpassing is voltooid.

Controleer de focus voor elke taak; draai aan de knop voor niveauregeling.

De sonde moet het oppervlak van het materiaal precies raken.

In omstandigheden zonder de focussonde, om ervoor te zorgen dat het object scherp is, kun je "US quarters *6" of "Euro 0,5 *5" gebruiken, wat gelijk moet zijn aan 12 mm (focusafstand). Andere objecten die dicht bij dit getal liggen, zijn ook bruikbaar.

Als de sonde kapot is, download het dxf-bestand hier en maak er zelf een. We raden aan om 3 mm acryl te gebruiken voor het snijden.

5.2. Cameravoorbeeld

Zorg ervoor dat je 「 hebt voltooid2-6-2 Camera Kalibratie" voordat de cameravoorbeeld start.

Klik na de kalibratie op  en selecteer uw machine. Start met voorvertonen wanneer de cursor verandert in . Klik eenmaal op een specifieke locatie of sleep een gebied om het werkgebied te bekijken.

Klik nogmaals op  of druk op ESC om de voorbeeldmodus te verlaten.

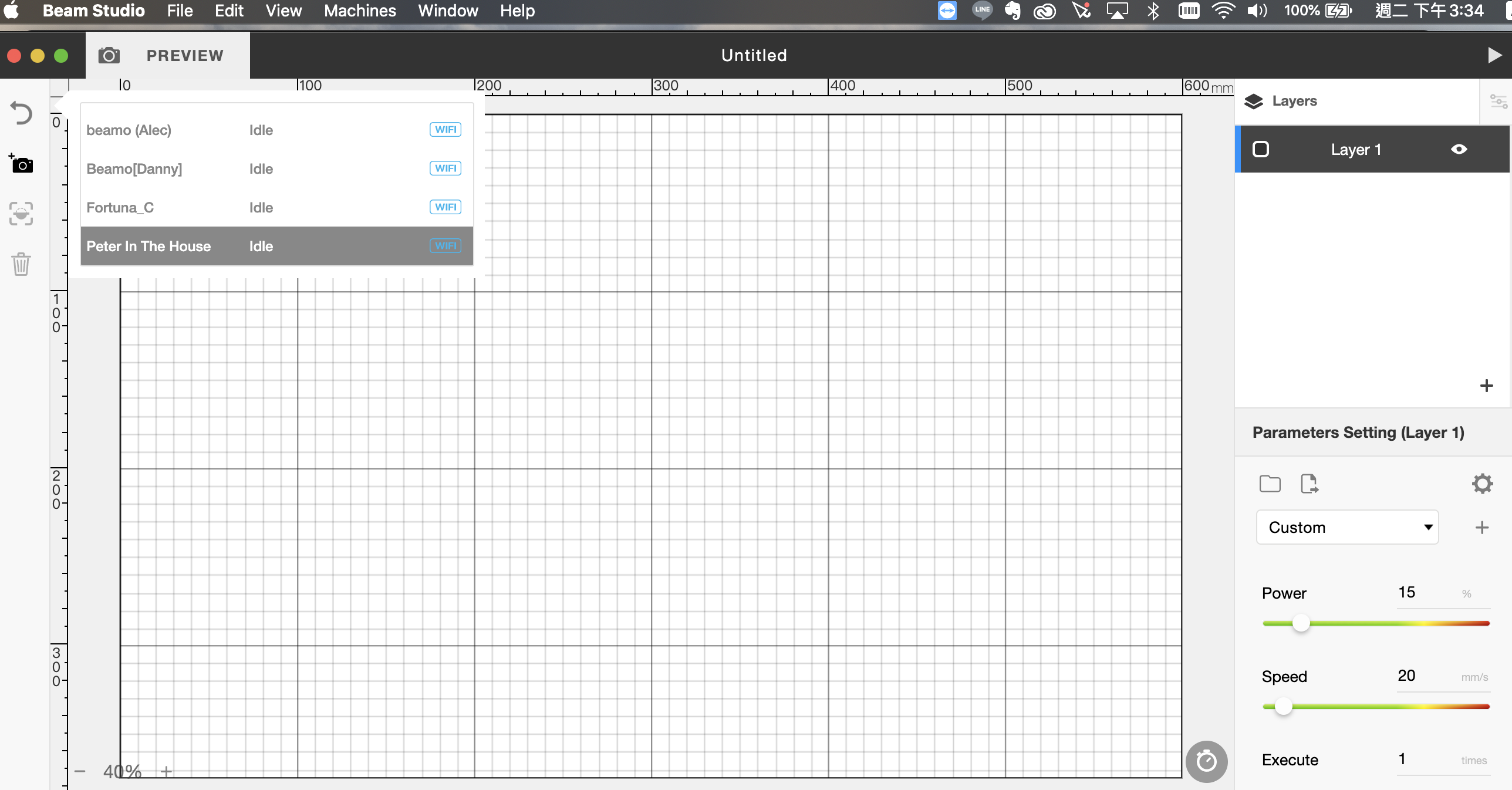

▲ Klik op  en selecteer uw machine.

Klik op "" om de voorbeeldmodus te beëindigen.

klik op "" om het voorbeeldresultaat te verwijderen.

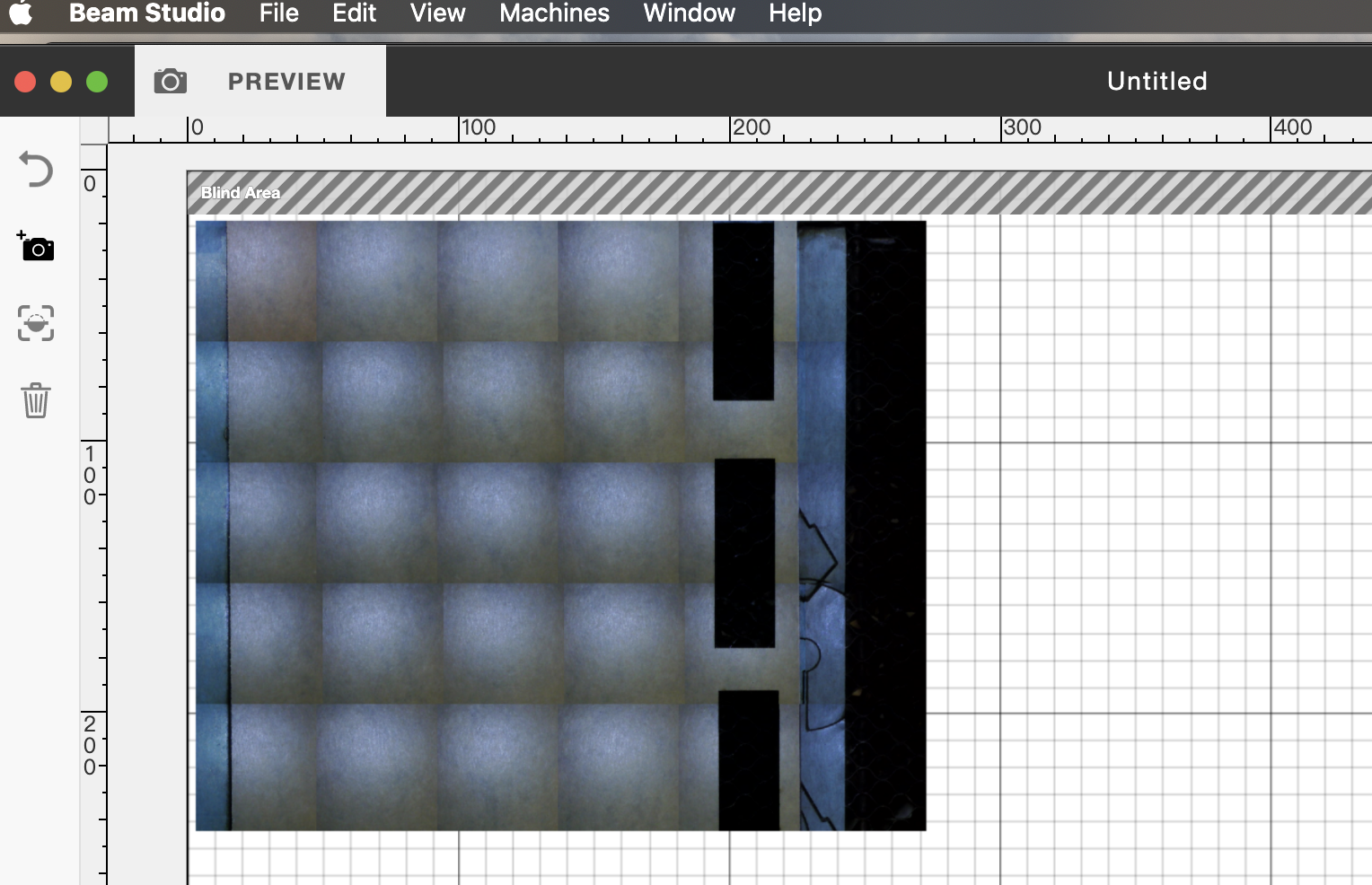

▲ Klik eenmaal of sleep een gebied

Als je de machine niet in het menu kunt vinden, controleer dan Probleemoplossing: Verbindingsprobleem.

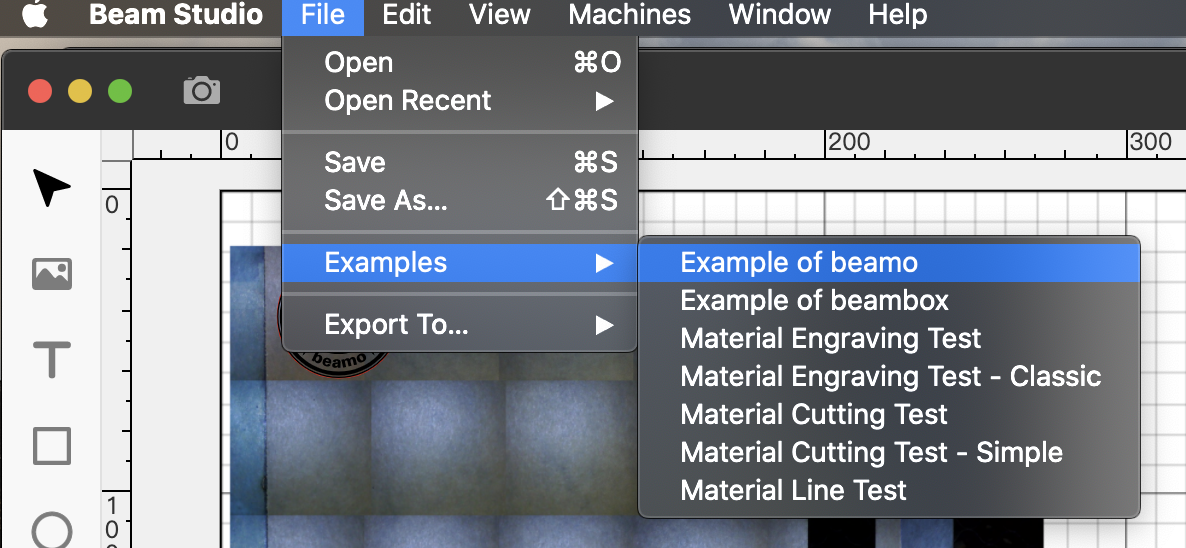

5.3 Importeer het testbestand. Klik op menu > Bestand > Voorbeelden > Voorbeeld van beamo of Beambox.
Klik op Exporteren, selecteer uw machine en klik op Start om de taak te starten.

▲ Importeer het testbestand

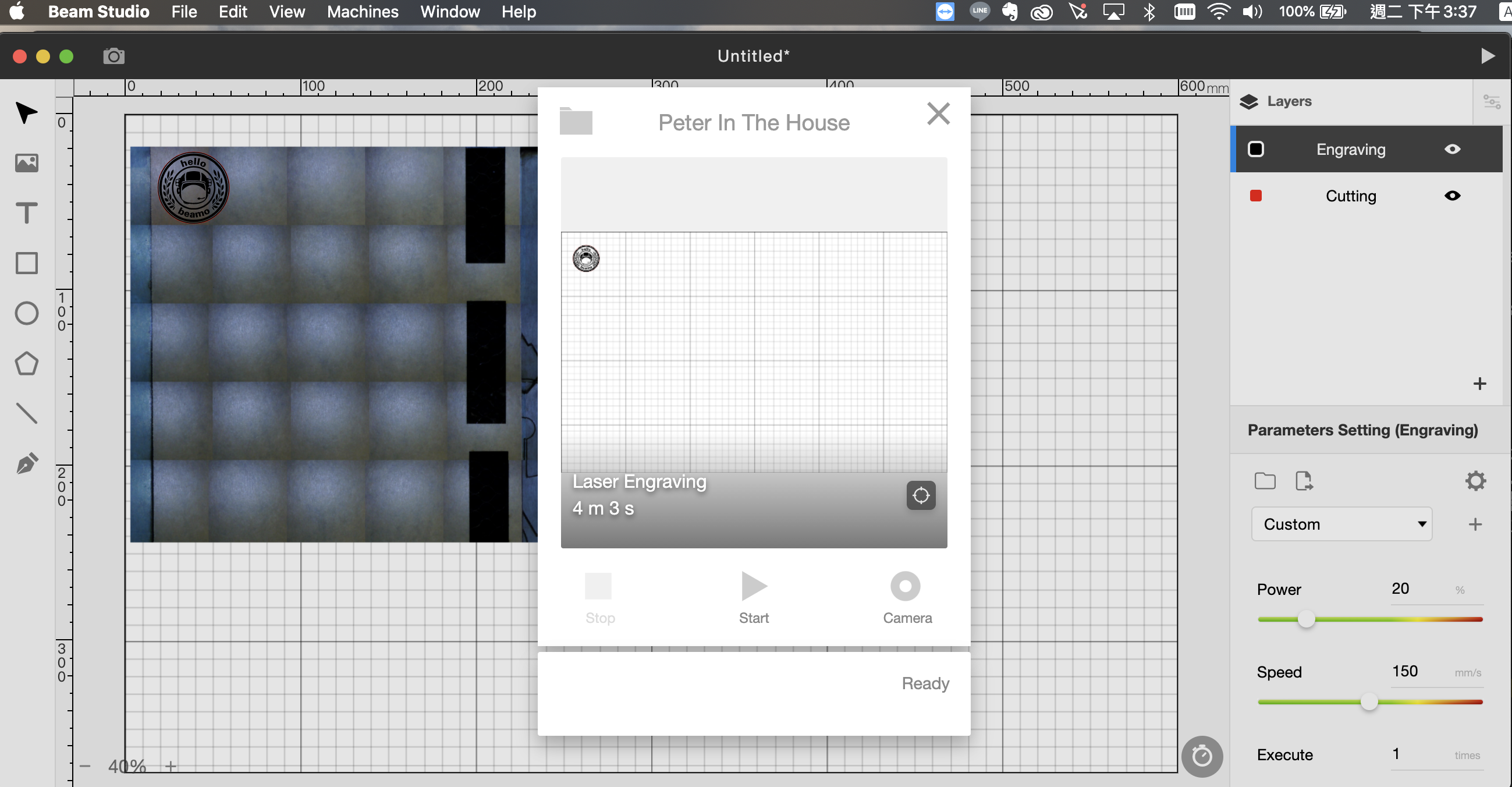

▲ Druk op "Ga" om uw machine te kiezen

▲ Druk op "Start" om de test te starten

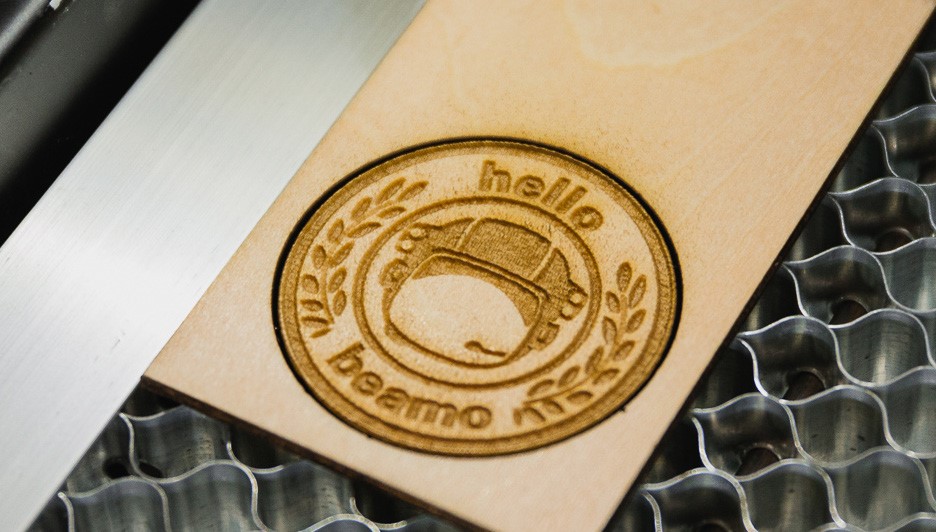

5.4 Graveringresultaat

Als het resultaat te licht of wazig is, controleer dan of de focus precies goed is.

Ils de focus goed is maar het resultaat is slecht, controleer het optische pad opnieuw. Zie "5-6 Afstelling van het optische pad".

Als de positie van het resultaat varieert met het cameravoorbeeld, controleer dan opnieuw de focus of zie "Camera Alignment Issue".
