Beambox - Installatiehandleiding voor roterende module 1.0

1. Installatie

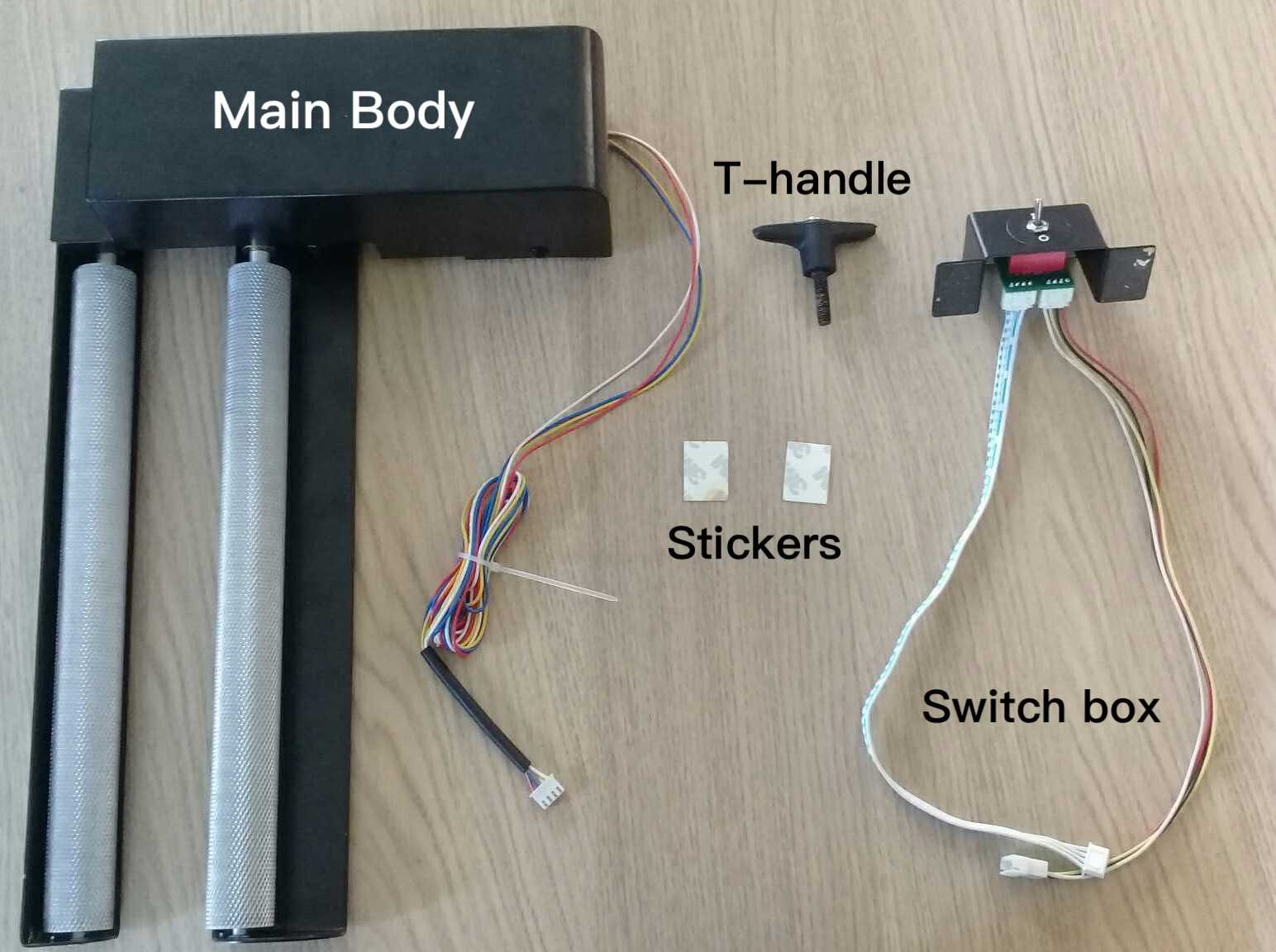

1.1 De roterende module bestaat uit 4 onderdelen:de hoofdbehuizing, T-handgreep, schakelkast en 2 stickers voor de schakelkast.

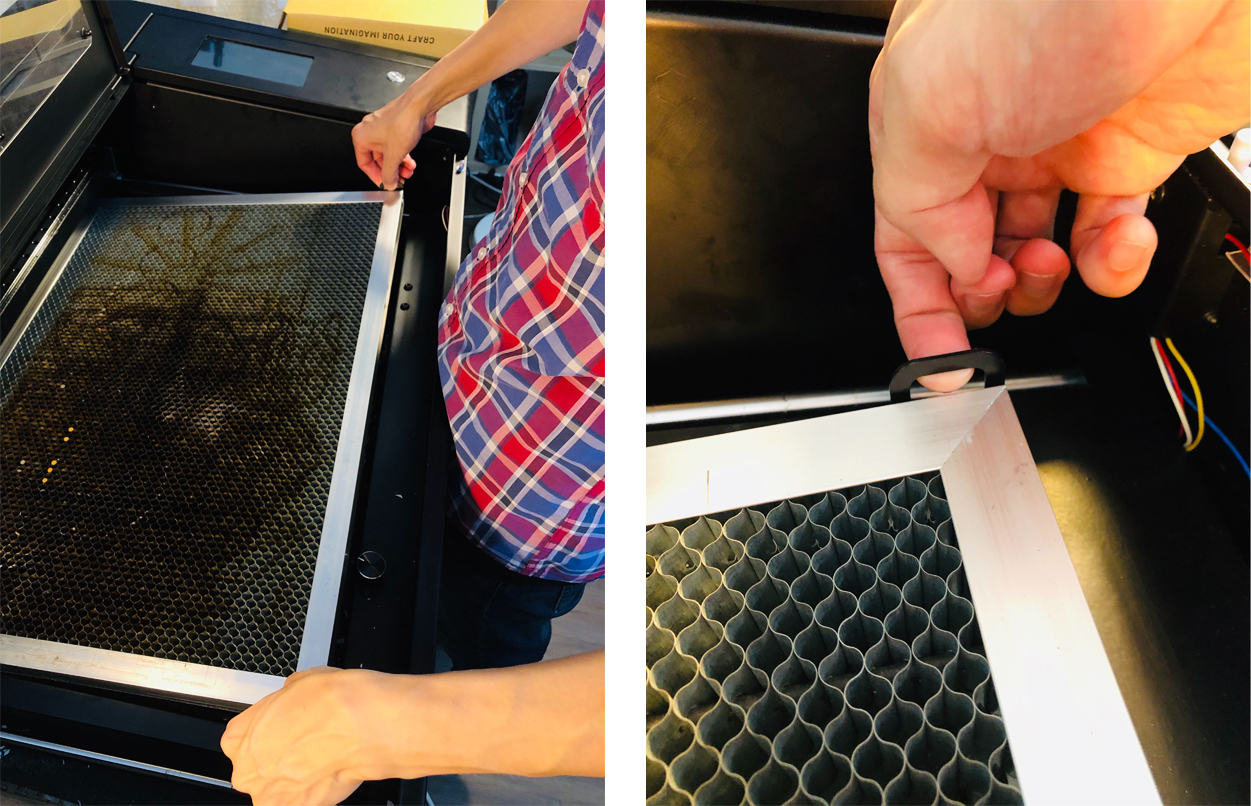

1.2 Verwijder het honingraatplatform door het aan de lipjes op te tillen.

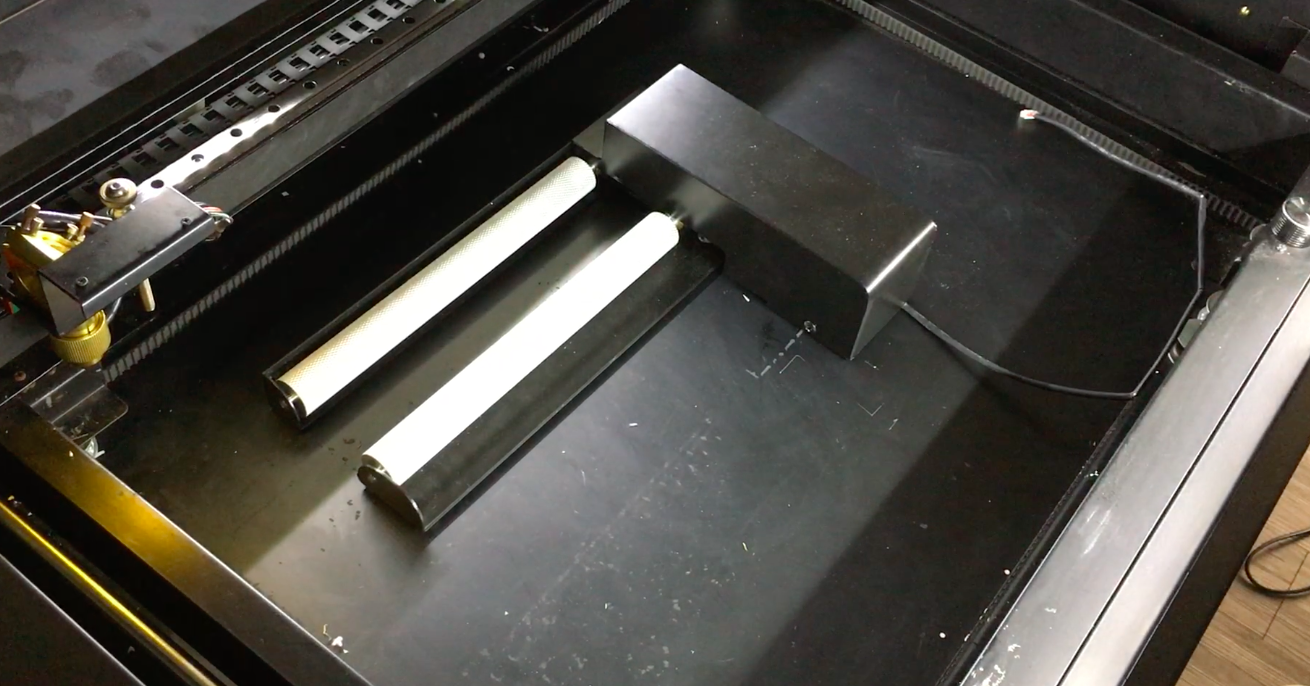

1.3 Plaats de hoofdbehuizing in de machine. De zwarte onderdelen van de hoofdbehuizing moeten zich aan de rechterkant bevinden.

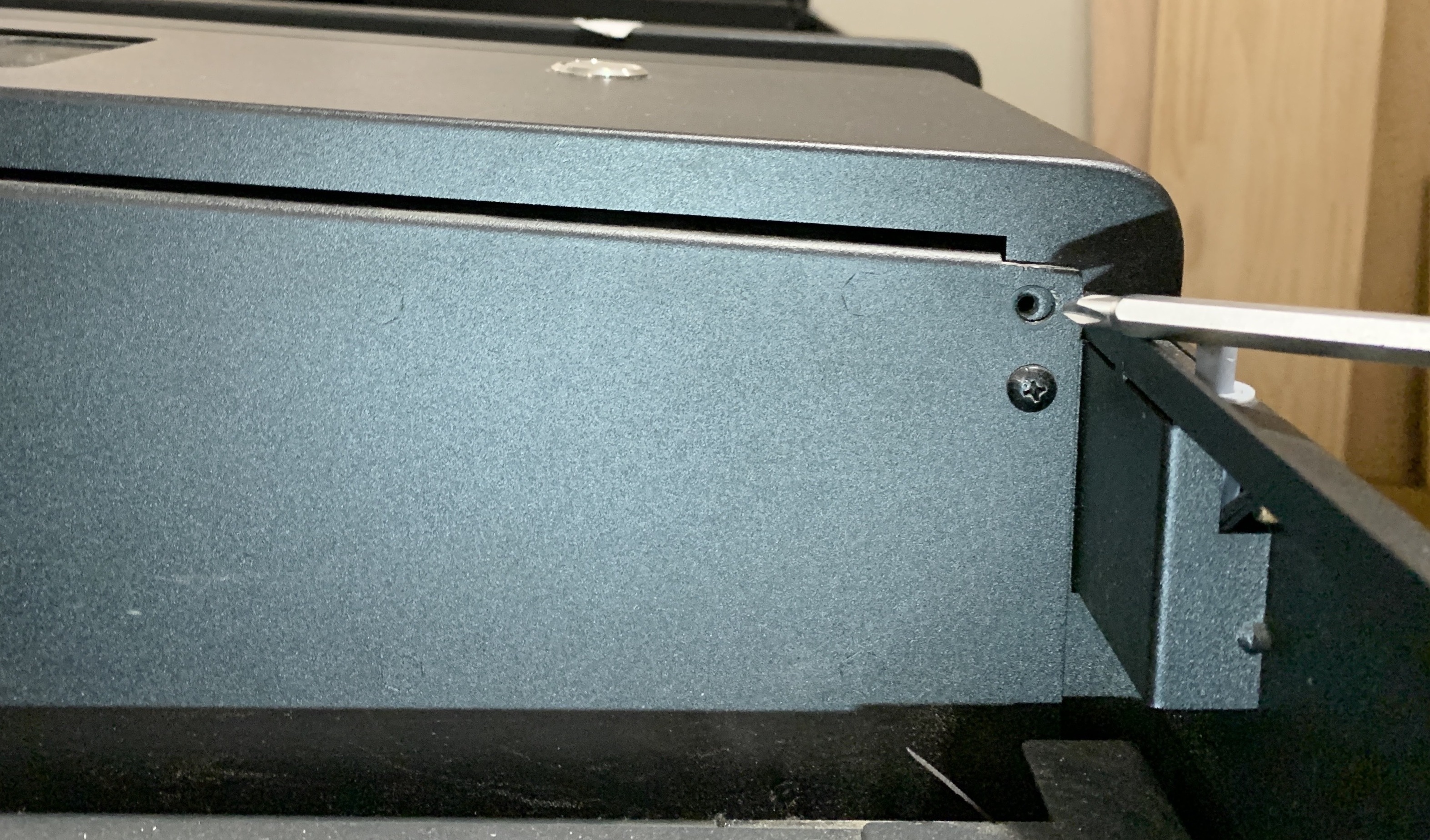

1.4 Verwijder de eerste schroef aan de linkerkant van de rechterkap en open deze.

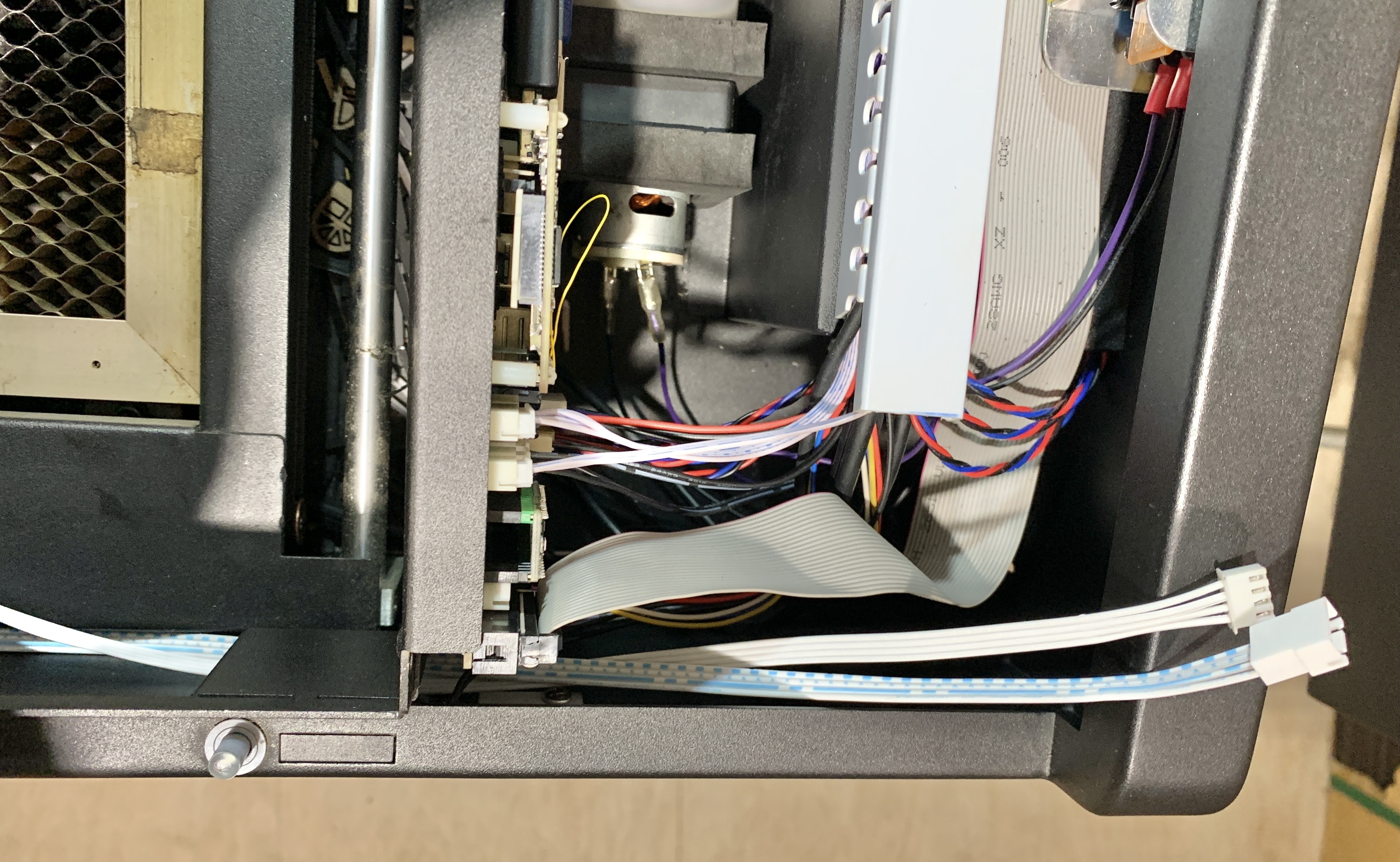

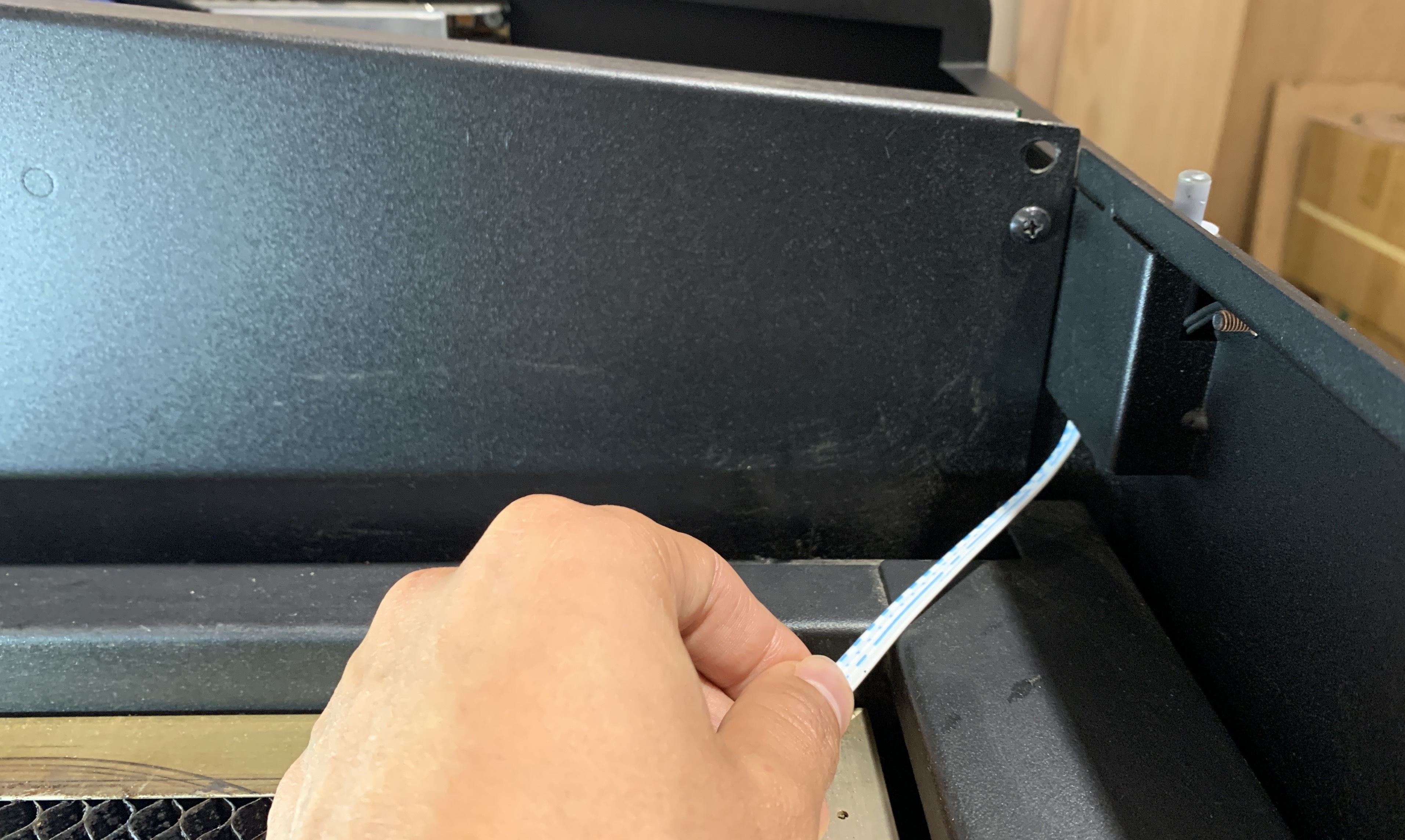

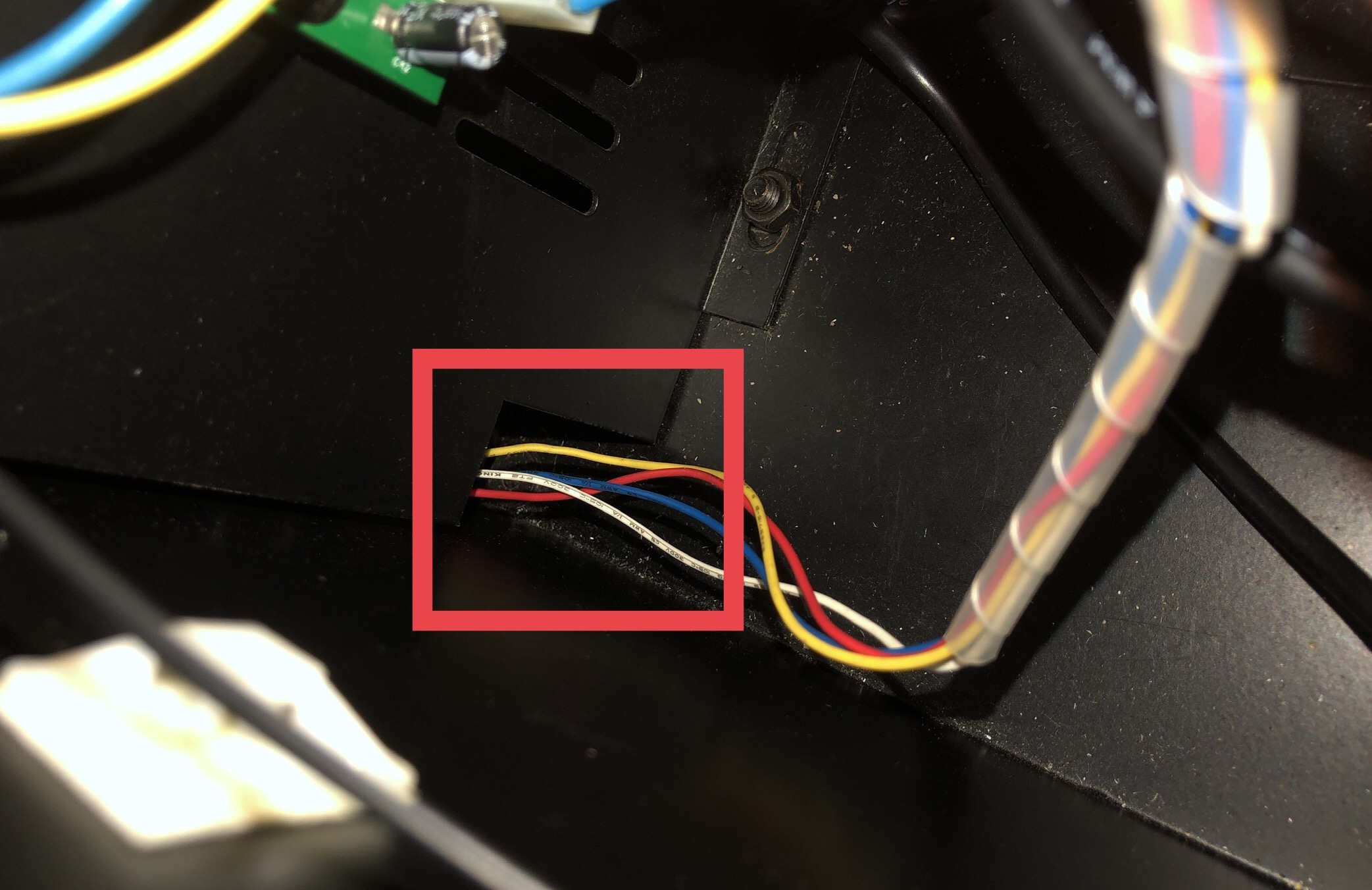

1.5 Leid beide kabels van de schakelkast door het gat aan de bovenkant van de scheidingswand.

*Voor sommige machines van oudere versies moet ubeide kabels van de schakelkast door het gat aan de onderkant leiden.

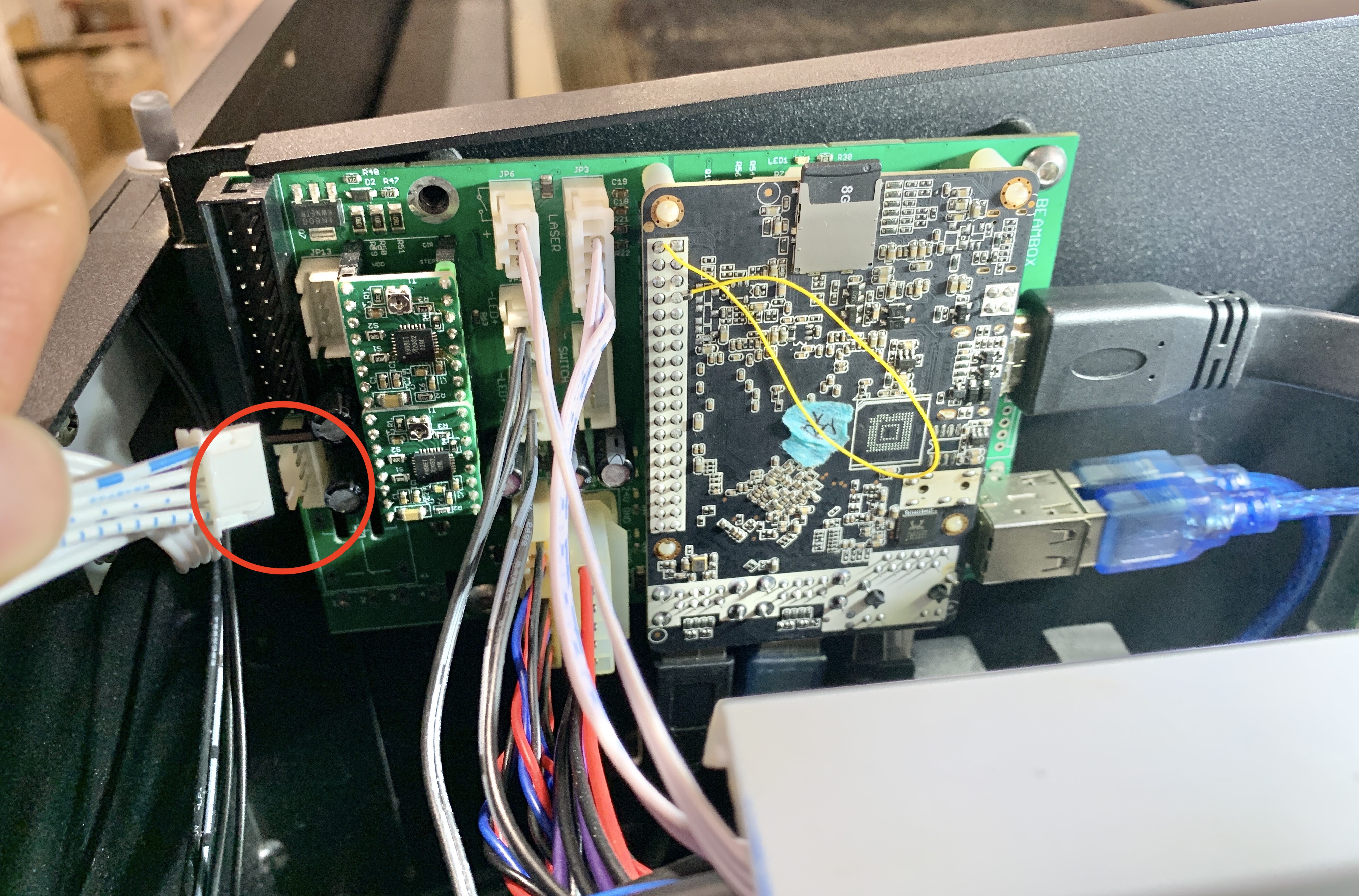

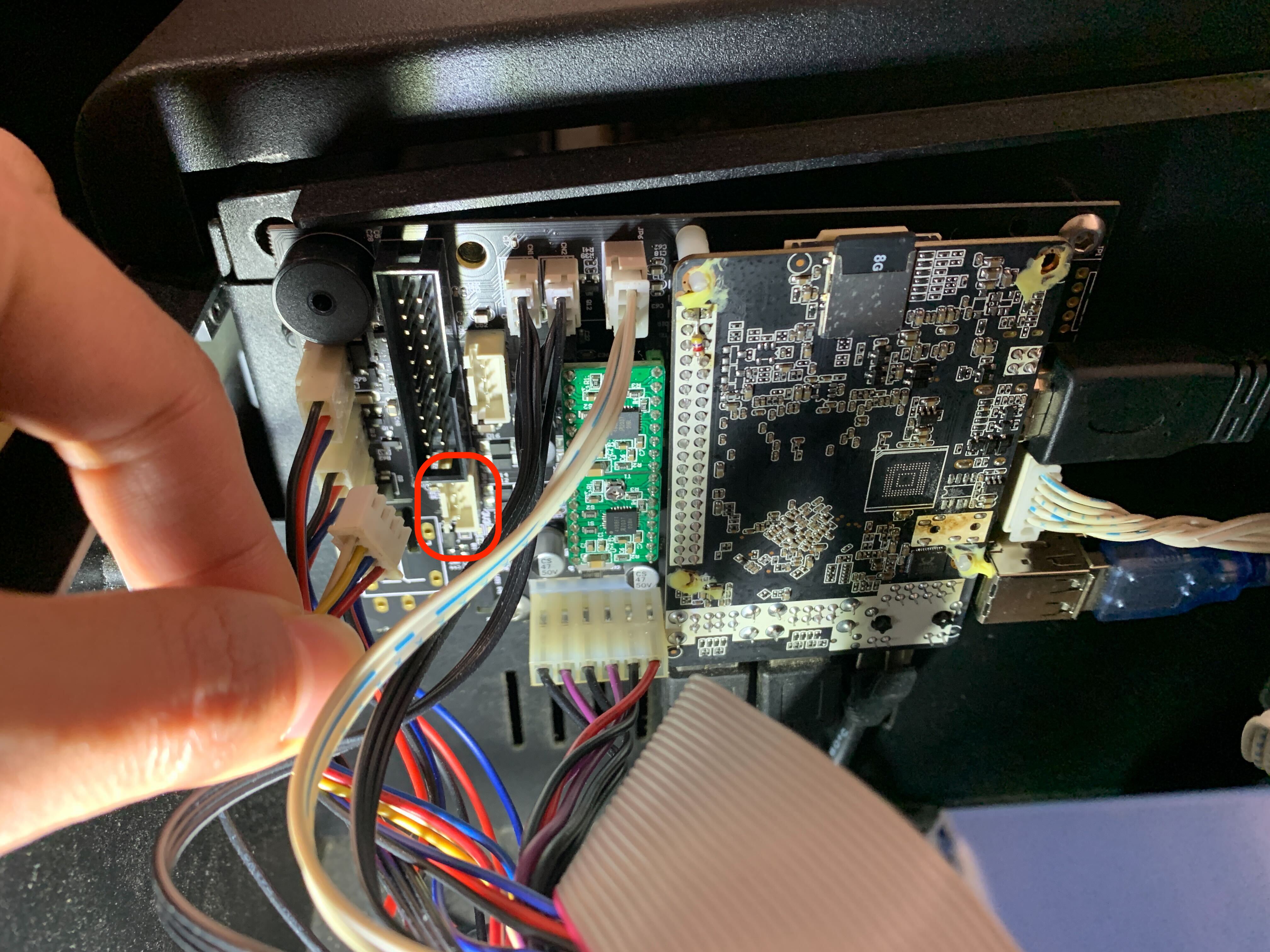

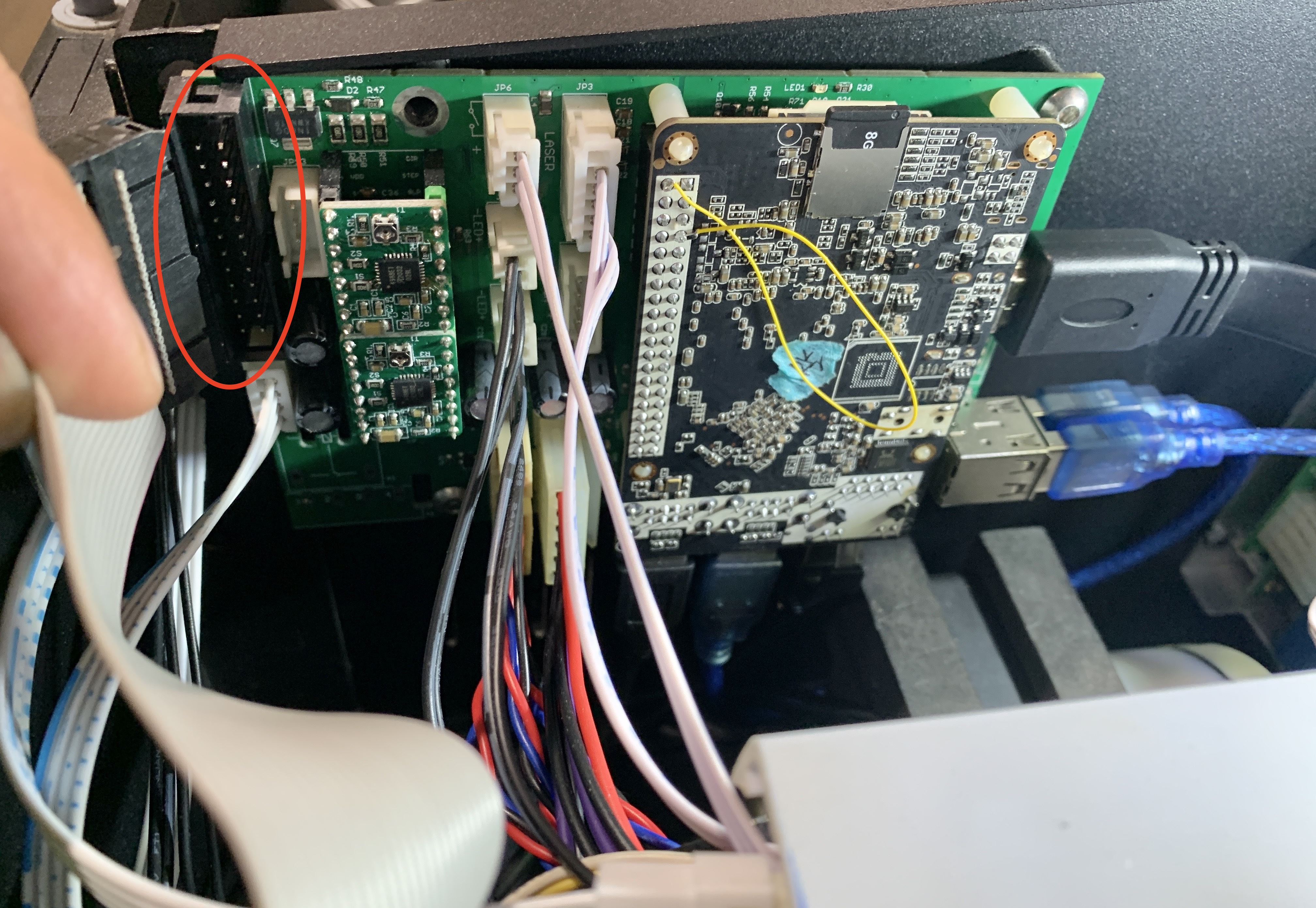

1.6 Koppel de plotterkaart en Y-motorkabel in de cirkel los van het moederbord.

*Raadpleeg de versie van het moederbord in de onderstaande afbeelding als het serienummer van de machine na FBB1CT2220001 / FBB1PT2220001 ligt.

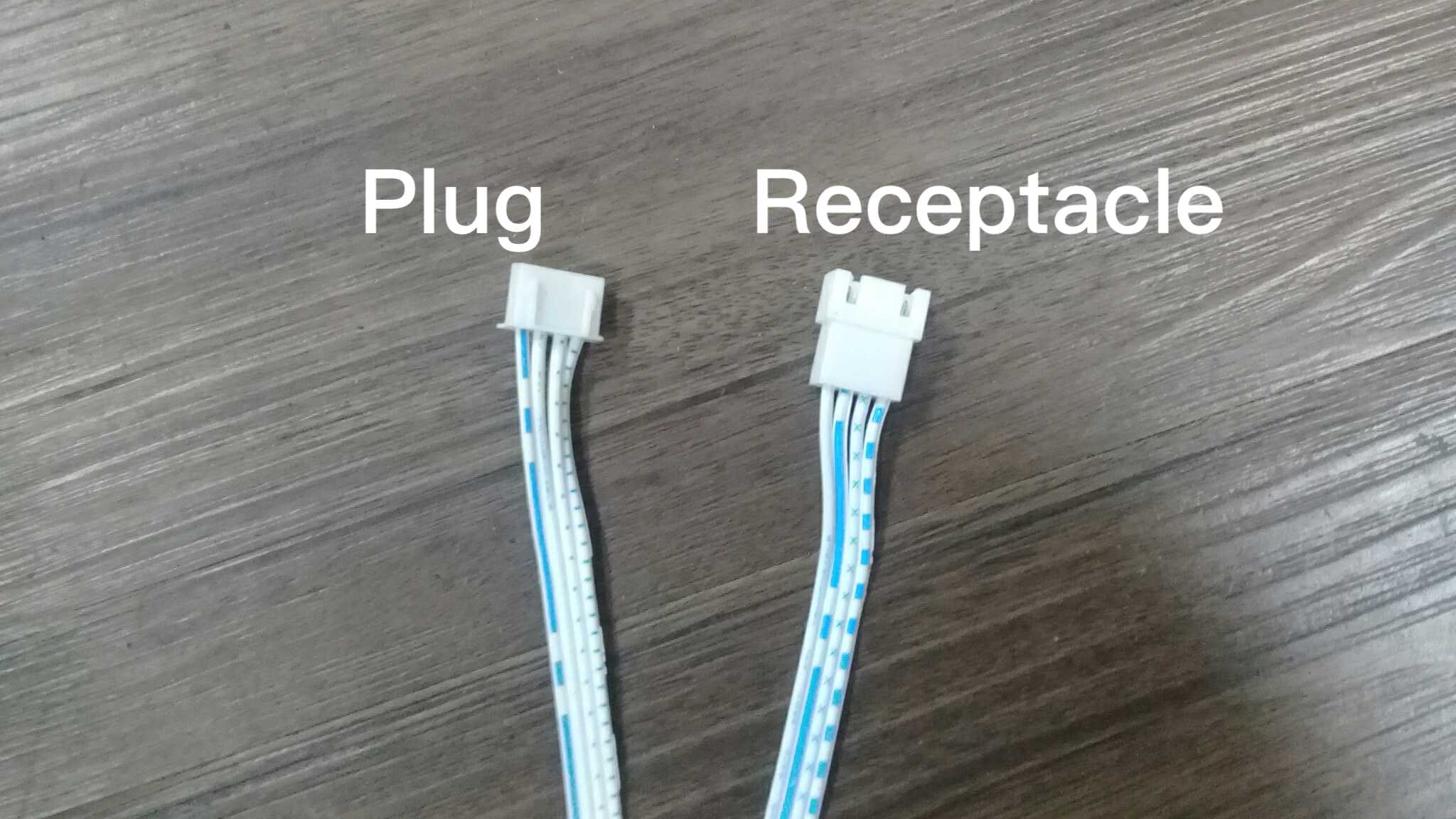

1.7 Er zijn 2 kabels in de schakelkast. De ene is een stekker en de andere is een contactdoos.Opvangbak.

1.8 Steek de stekker van de schakelkast in de Y-as motorpoort op het moederbord.

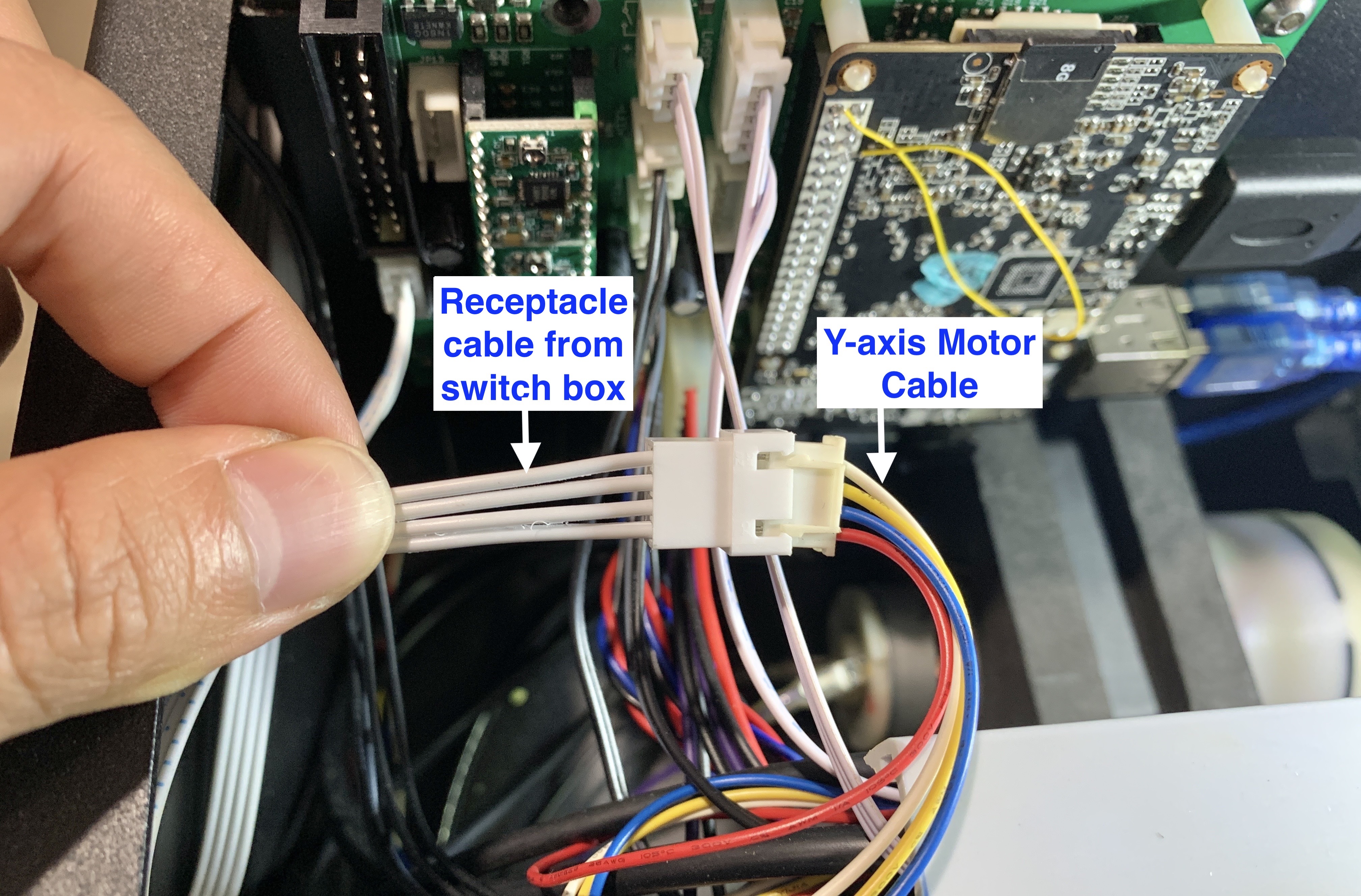

1.9 Sluit de Y-motorkabel die u van het moederbord hebt losgekoppeld aan op de contactdoos van de schakelkast.

1.10 Sluit de plotterprintplaatkabel aan.

*Controleer nogmaals of alle kabels correct zijn aangesloten.

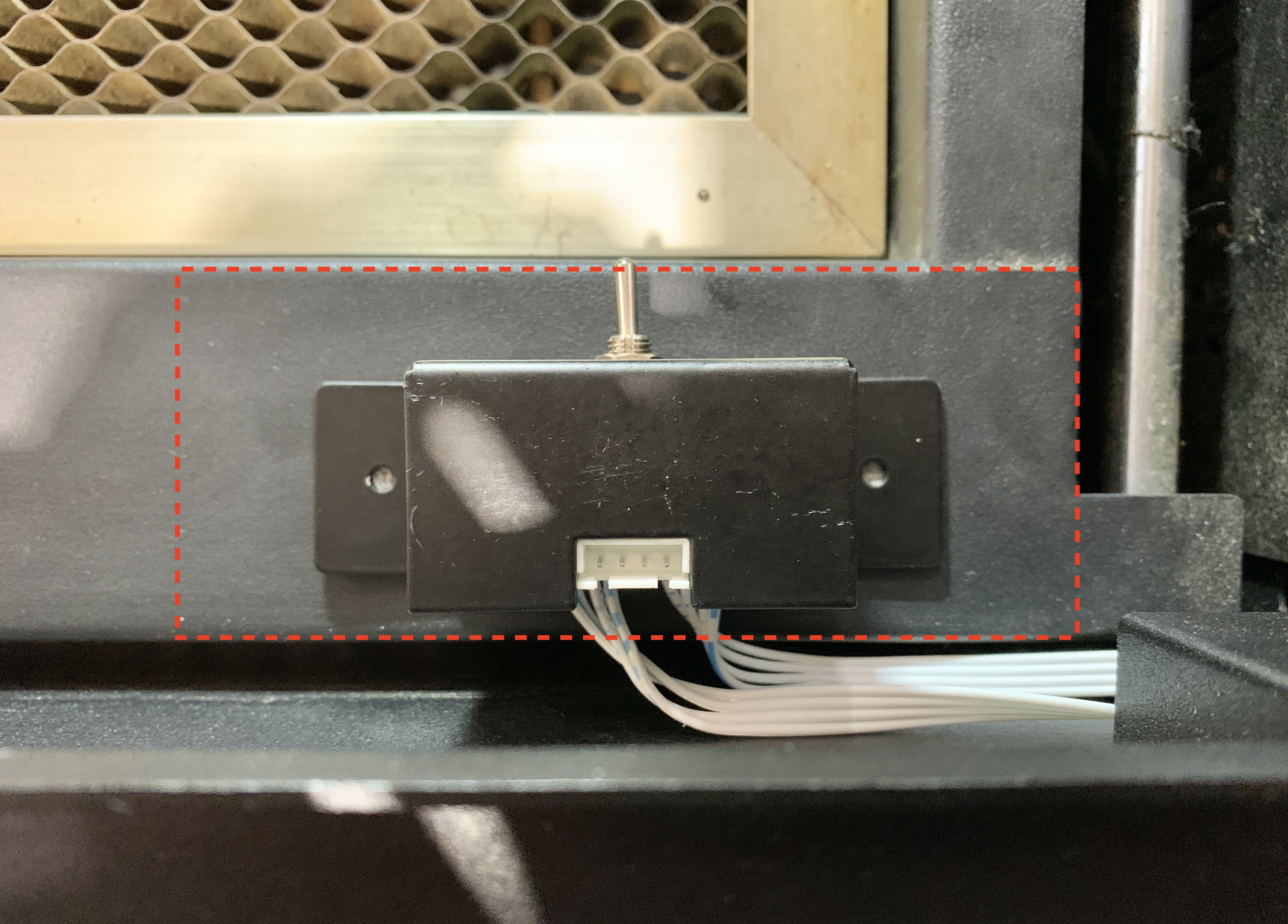

1.11 Plak de stickers op de schakelkast en bevestig deze aan de rechteronderkant van de kamer.

1.12 Steek de zwarte kabel van de hoofdbehuizing in de schakelkast. Houd de schakelaar in de uit-stand (↕) totdat u wordt gevraagd deze in te schakelen.

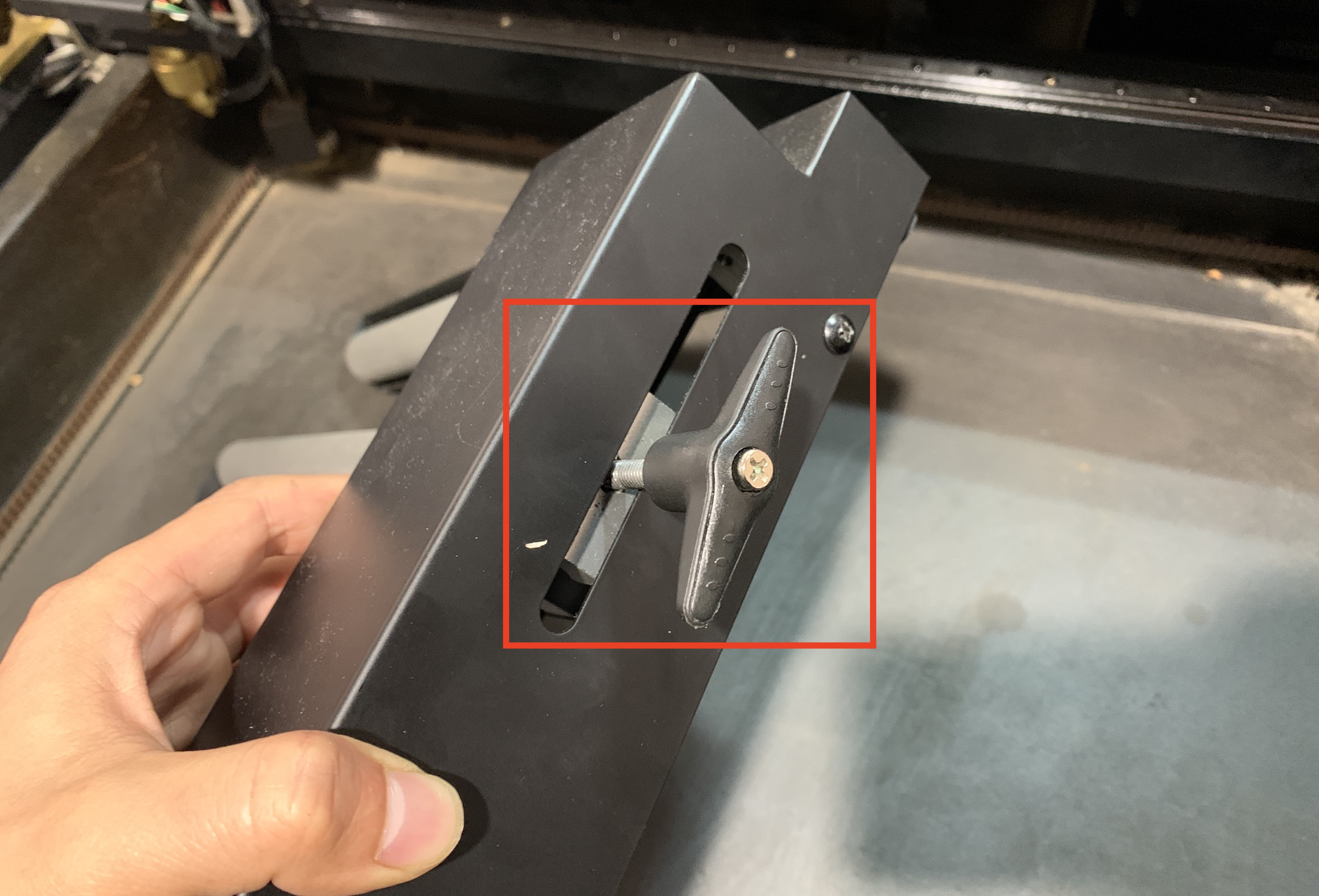

1.13 Installeer de T-handgreep aan de rechterkant van de hoofdbehuizing.

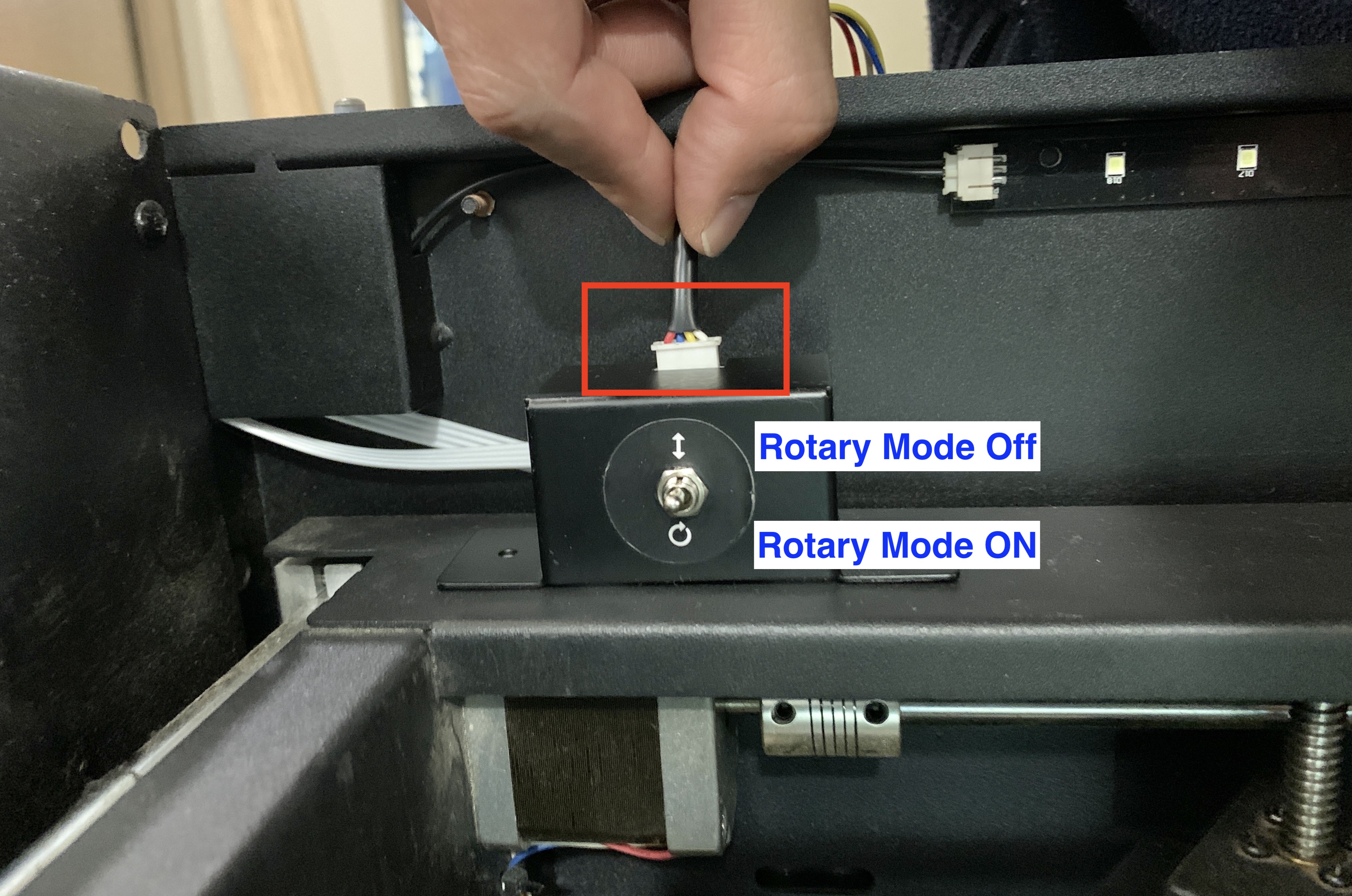

 1.14 Zorg ervoor dat de schakelaar voor de rotatiefunctie in de uit-stand staat. Als u deze inschakelt voordat u daarom wordt gevraagd, krijgt u verwarrende foutcodes.

2. Instelling

2.1  Werk de firmware bij naar de nieuwste versie. Hier vindt u de handleiding voor de firmware-update.

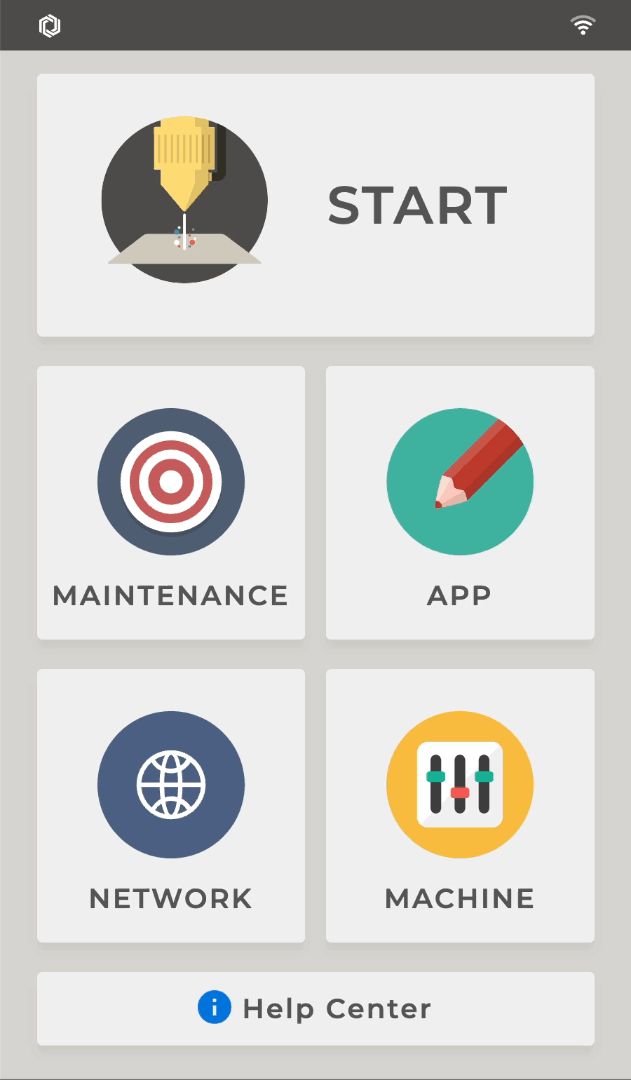

2.2 Configureer de rotatie-instellingen op het bedieningspaneel van de machine: MACHINE > Hardware-instellingen > Rotatie-instelling > Rotary 1.0 > OK.

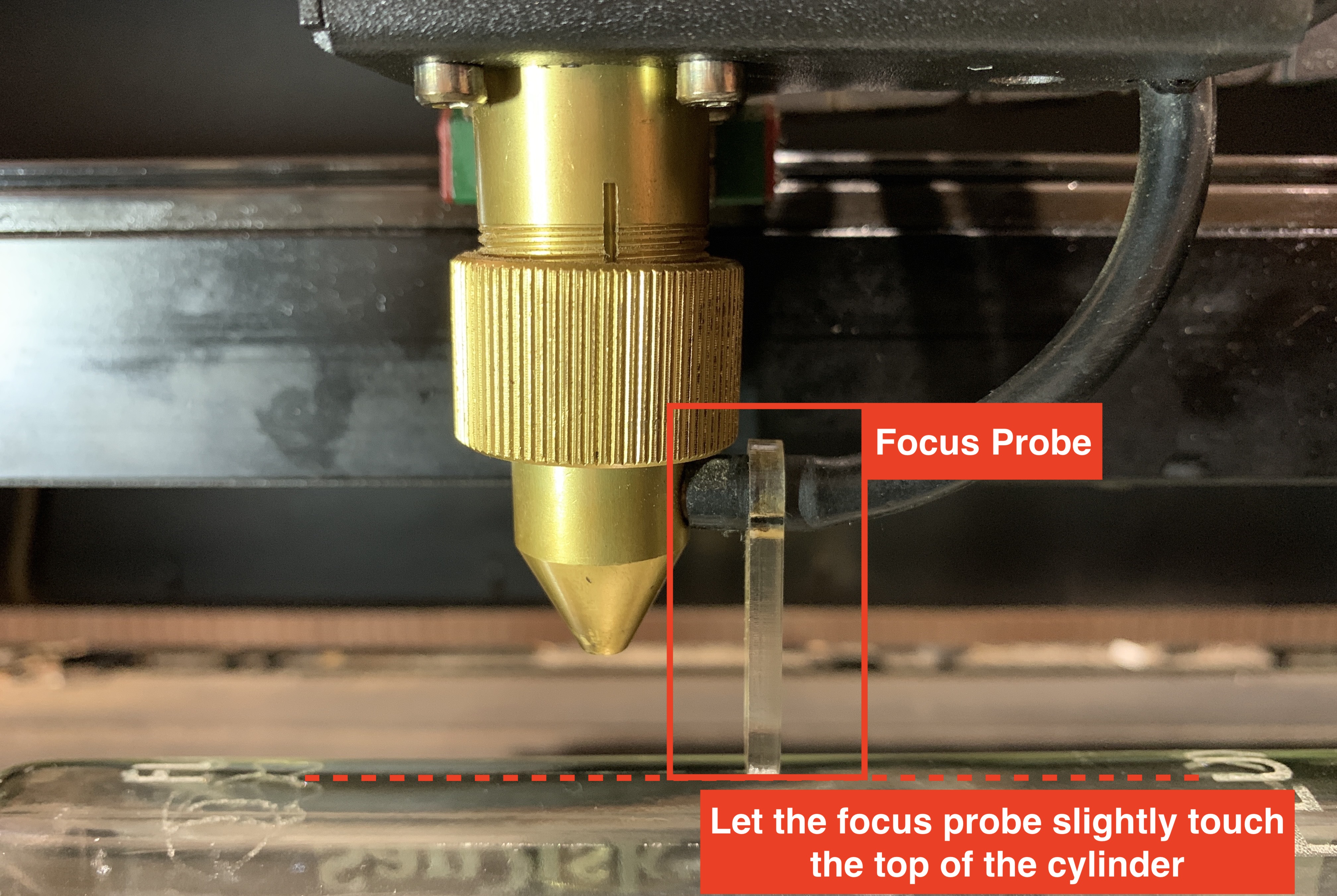

2.3 Plaats uw cilinder tussen twee rollen. Pas de afstand tussen de twee rollen aan zodat de bovenkant van de cilinder de focussonde raakt. Zet de afstand vast door de T-handgreep aan te draaien.

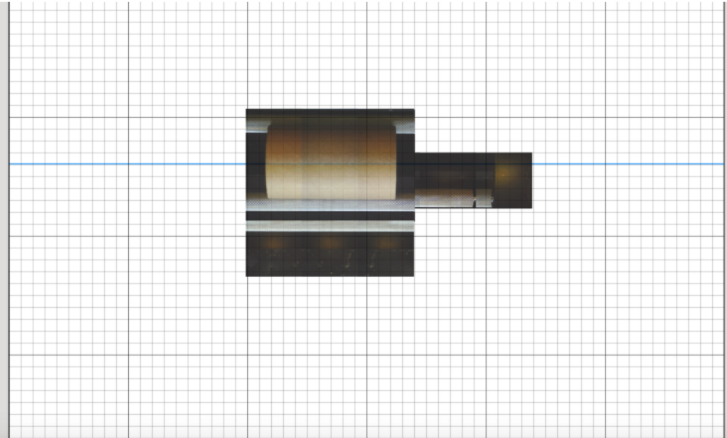

 2.4 Gebruik de cameravoorbeeldfunctie en sleep de blauwe lijn naar het midden van het object. Houd de schakelaar in de stand met dubbele pijlen (↕) wanneer u de cameravoorbeeldfunctie gebruikt.

2.5 Aangezien de delen van de cilinder niet allemaal op het focusvlak liggen, ziet u het resultaat van het voorbeeld met een verloop. Klik nogmaals op de cameracursor bovenaan het object.

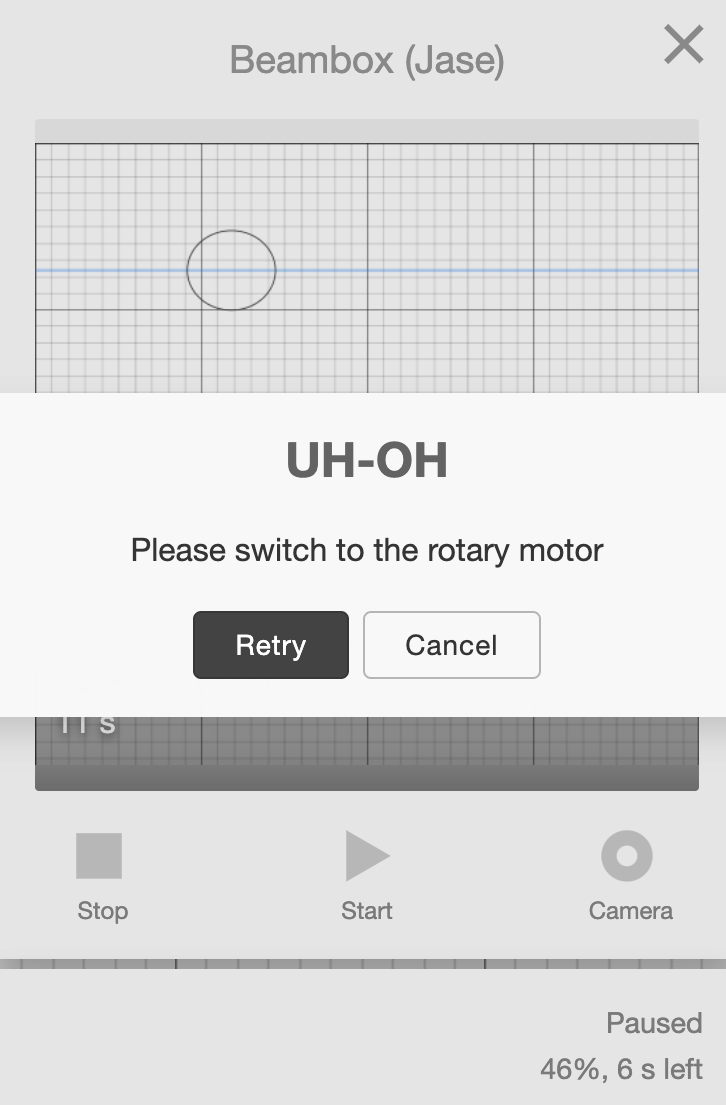

2.6 Na het klikken op start, verschijnt er een melding om de roterende module in te schakelen (↻).

2.7 Sluit de klep en klik op START om door te gaan met het werk.
