Disclaimer
Om LightBurn te gebruiken voor het aansturen van Beambox(Pro), dient u de officiële versie van de LightBurn-software te downloaden. Aangezien LightBurn software van derden is, kan FLUX niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door het gebruik ervan.
De firmware van Beambox(Pro) is uitvoerig getest, maar het blijft mogelijk dat sommige functies van de LightBurn-software niet compatibel zijn met de machine. Als er fouten optreden vanwege incompatibiliteit, volg dan de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact Customer Service]
Voordat u begint
1. Werk de firmware bij naar v4.2.1 of hoger.
- Selecteereer "MACHINE → Update to the latest Firmware" op het bedieningspaneel van de Beambox(Pro).
- U kunt de firmware ook bijwerken via Beam Studio
Download de firmware van de official website. Klik vervolgens op "Machine→ Update Firmware" Werk vervolgens de machinefirmware bij naar de geselecteerde versie door het firmwarebestand op uw computer te selecteren.
2. Download dit configuratiebestand: Beambox Pro_Preset or Beambox_Preset (Download per apparaatmodel.)
Opmerking: Het configuratiebestand dat we hebben verstrekt, bevat de G-code en baudrate-instellingen. Als u het configuratiebestand niet gebruikt, stel dit dan apart in bij de 'Apparaatinstellingen.'
(Raadpleeg dit artikel voor meer informatie)
LightBurn-instellingen
Om LightBurn te downloaden, klik hier.

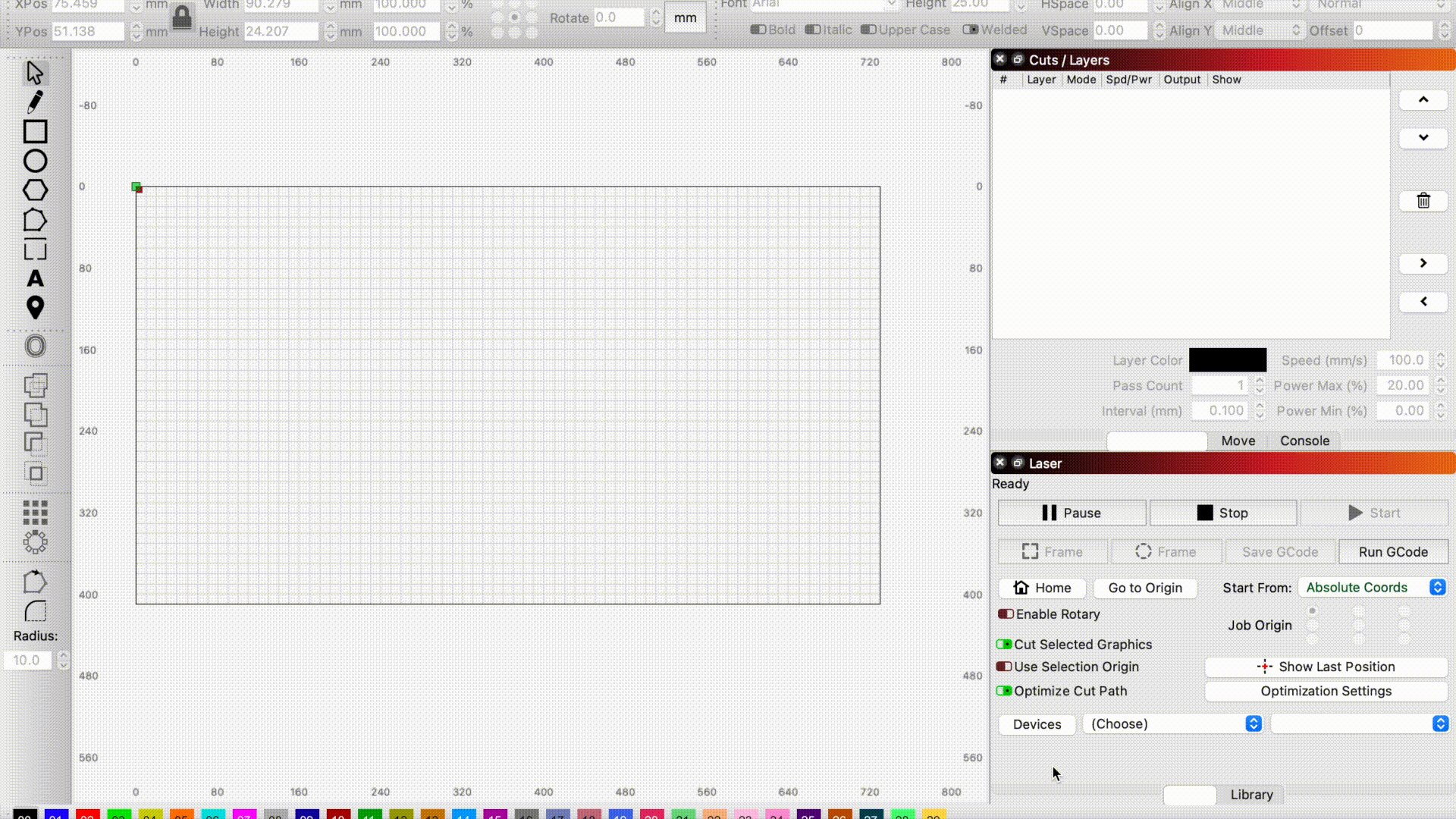

1. Open LightBurn en klik op 'Apparaten' in het Laser tabblad.
2. Klik op 'Importeren' om het bestand te importeren Beambox pro_Preset or Beambox_Preset (Download per apparaatmodel.) dat u hebt gedownload te importeren.

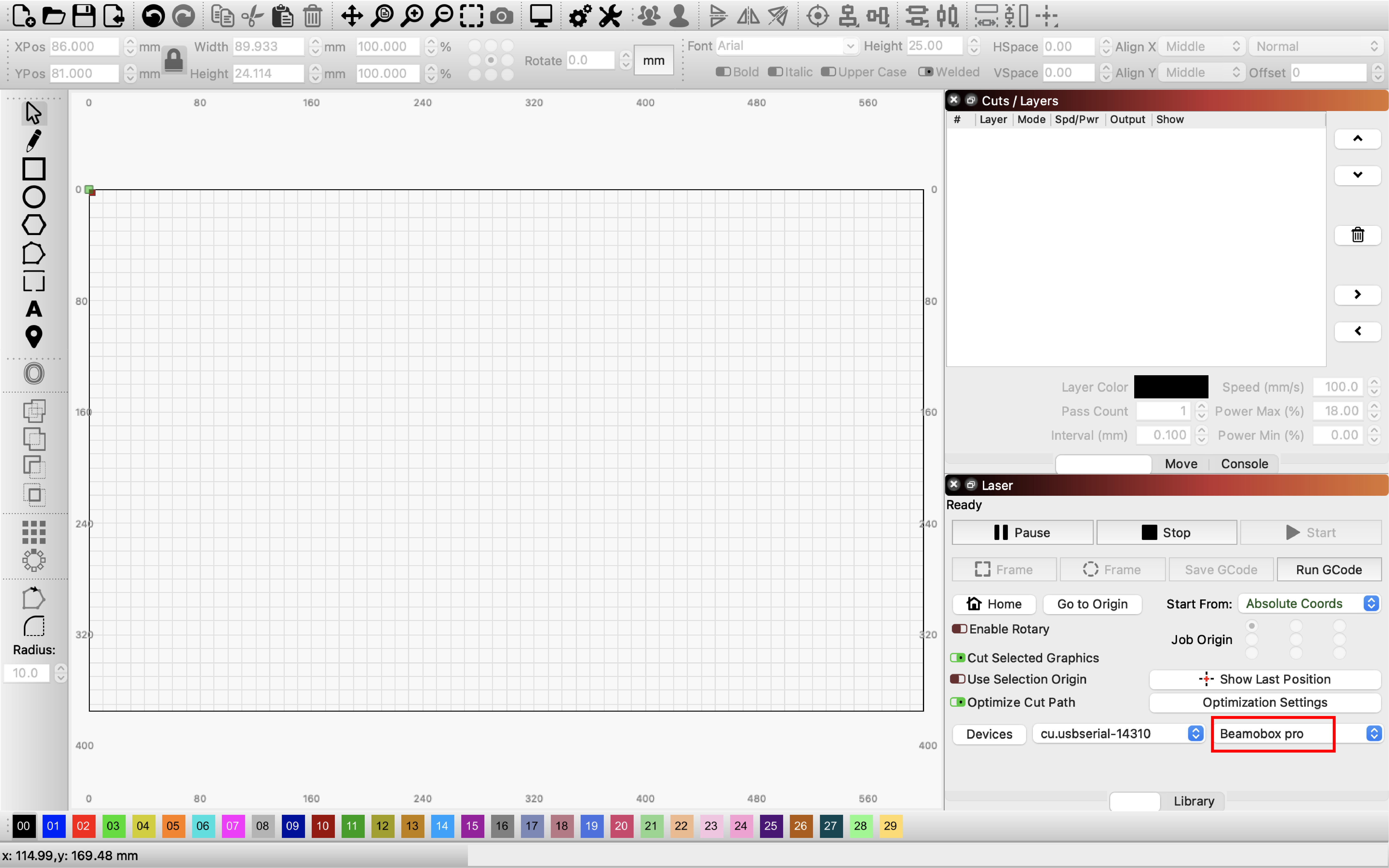

3. De volgende apparaatinformatie wordt weergegeven zodra het bestand succesvol is geïmporteerd.
Verbind uw computer met de machine via de LightBurn Bridge-kabel
1. Sluit de LightBurn-kabel aan op de USB-poort aan de zijkant van de machine.
（Het USB-pictogram verschijnt in de rechterbovenhoek van het machinepaneel om aan te geven dat er een succesvolle verbinding tot stand is gebracht.)
2. Steek het andere uiteinde van de LightBurn Bridge-kabel in de computer.
3. Selecteereer de juiste USB-poortnaam. Het kiezen van de verkeerde poort zal resulteren in een mislukte verbinding. Mogelijk moet u verschillende poorten proberen. Als de verbinding succesvol is, verschijnt de volgende informatie in het tabblad Console.
Homing-test
Als de computer succesvol is verbonden met de machine, zal de machine automatisch beginnen met homen. Zo niet, klik dan op de home-knop om te bepalen of de home-functie werkt.
Bewerking starten

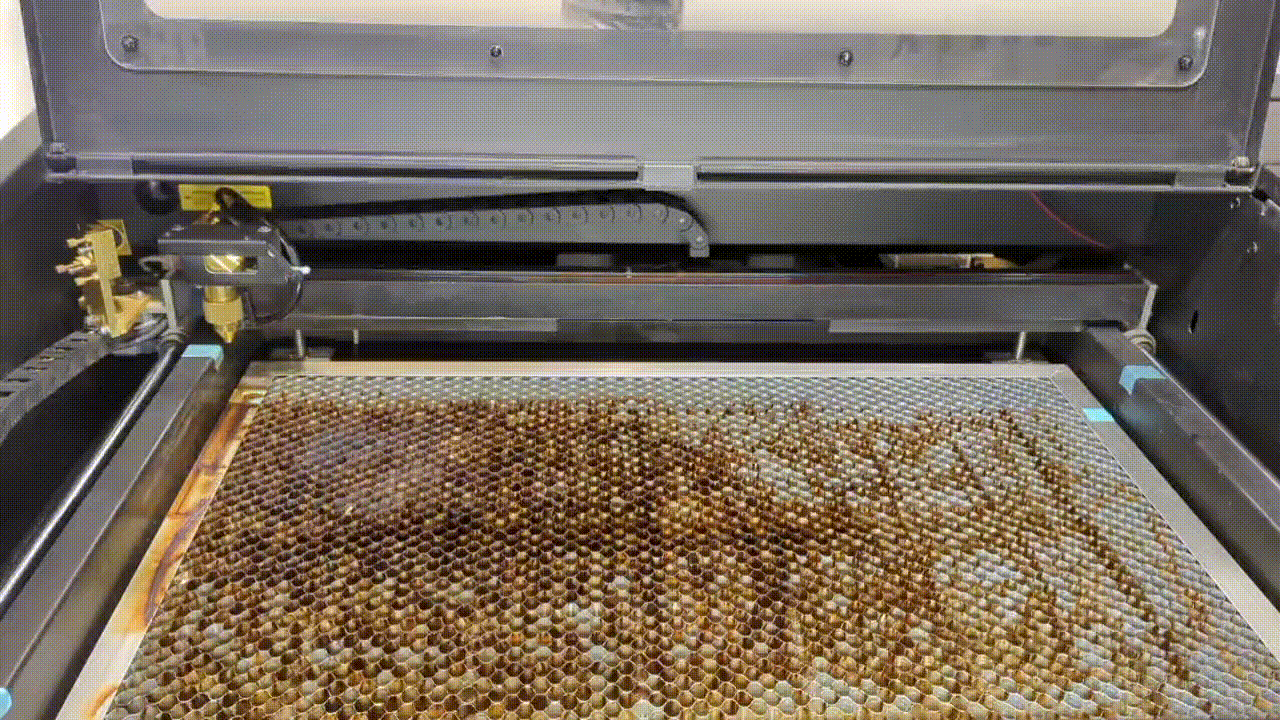

1. Plaats het materiaal in de machine
2. Scherpstellen
- Klik op de "Stop" knop in het "Laser" paneel om de motor vrij te geven.

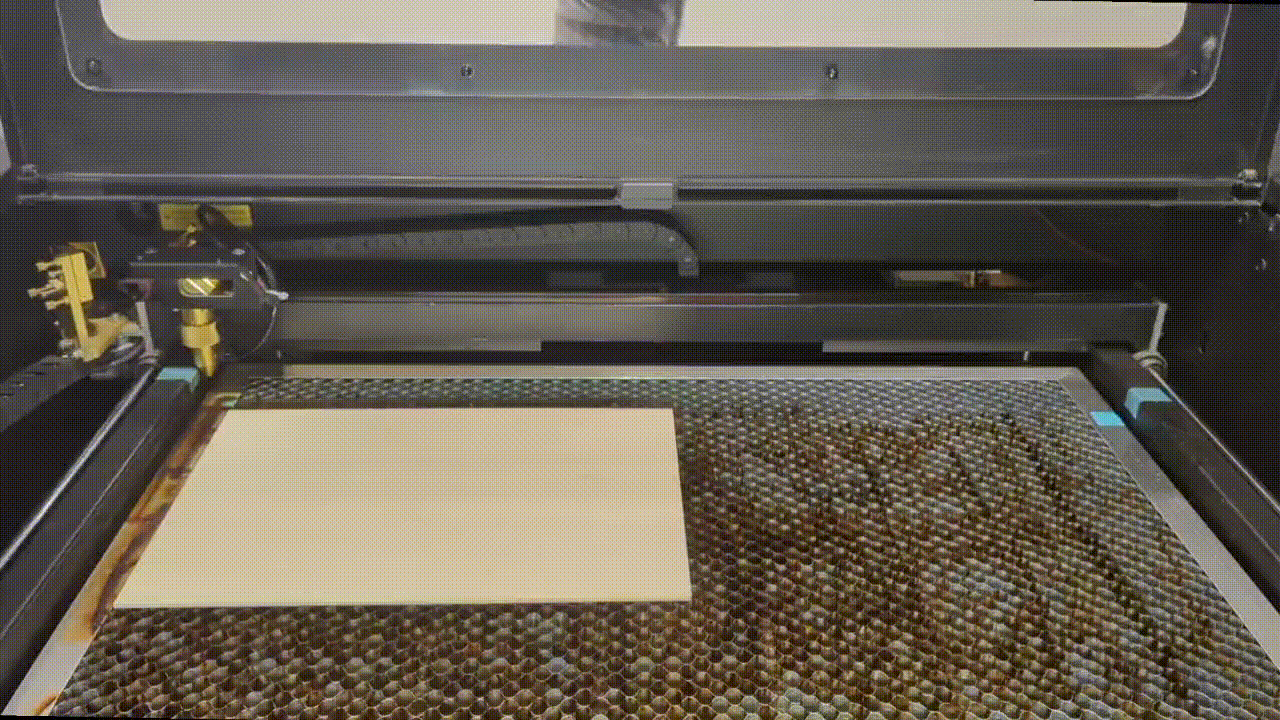

Verplaats de laserkop boven het materiaal.

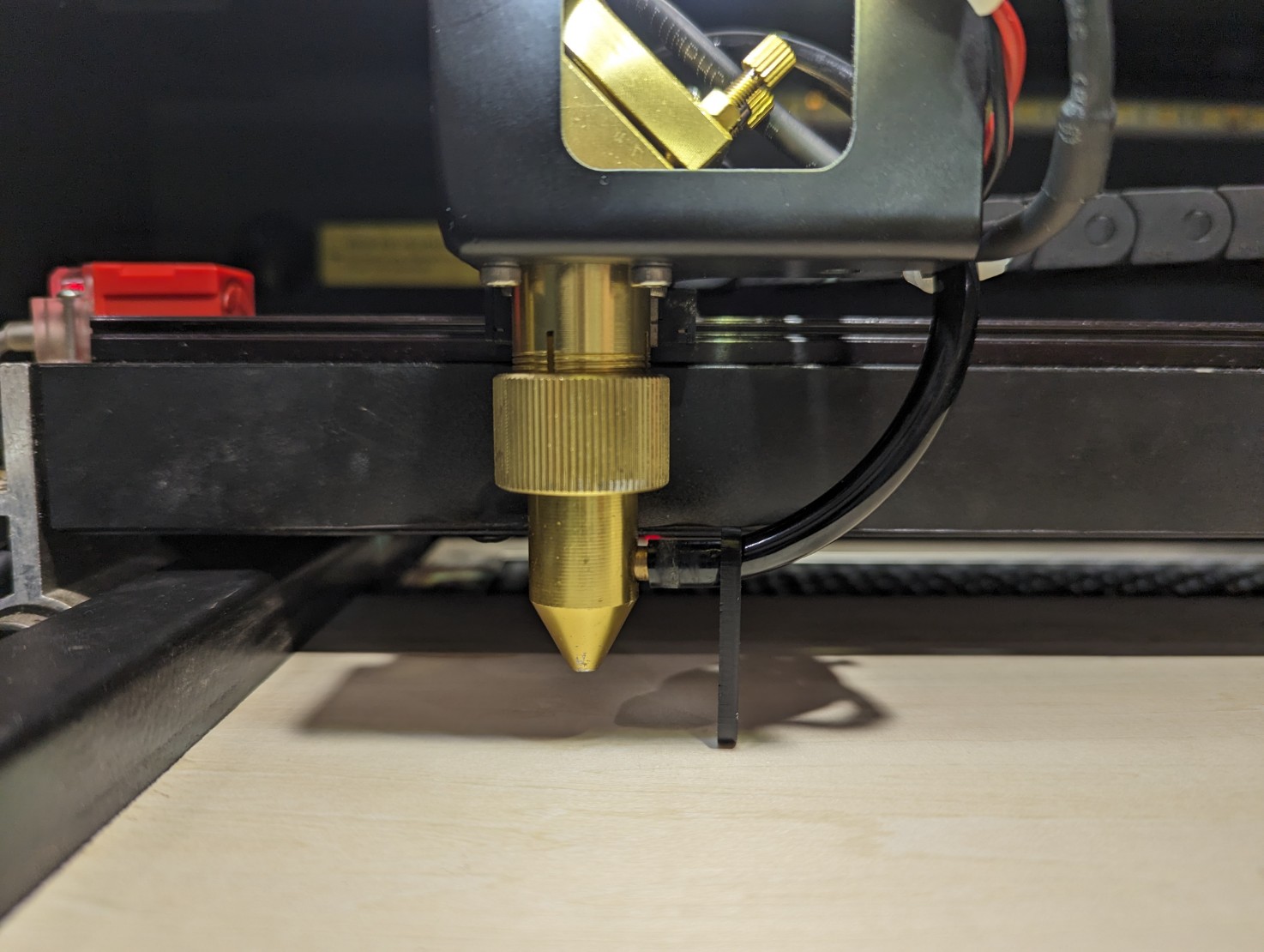

Gebruik de Focus Probe om de focus op de Beambox(Pro) aan te passen. Als u focusproblemen ondervindt, volg dan de instructies in dit artikel. (Zorg ervoor dat de focusafstand correct is ingesteld vóór elke graveer- of snijbewerking.)
Opgelet:
- Zorg ervoor dat de machine de motor automatisch vrijgeeft binnen 3 minuten na de LightBurn-besturing. Als de motor langdurig vergrendeld blijft, kan dit de machine beschadigen. (Klik op het "Stop" knop in het "Laser" paneel om de motor vrij te geven)
- Nadat u de motor hebt vrijgegeven en de laserkop hebt verplaatst, vergeet dan niet op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsing.

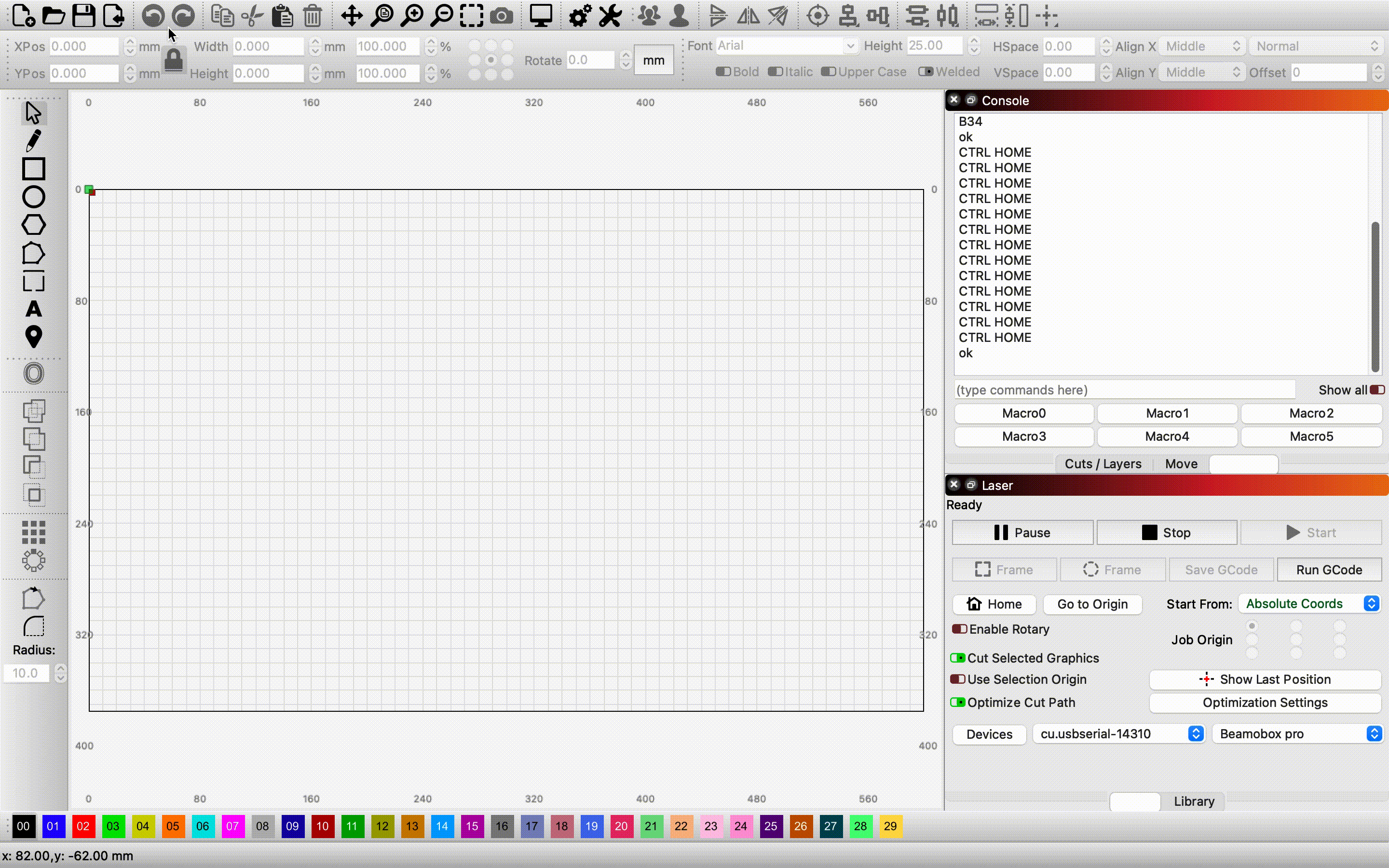

3. Importeer een bestand in LightBurn
Klik op het bovenstaande pictogram om het bestand te importeren of sleep het bestand rechtstreeks naar het werkgebied.

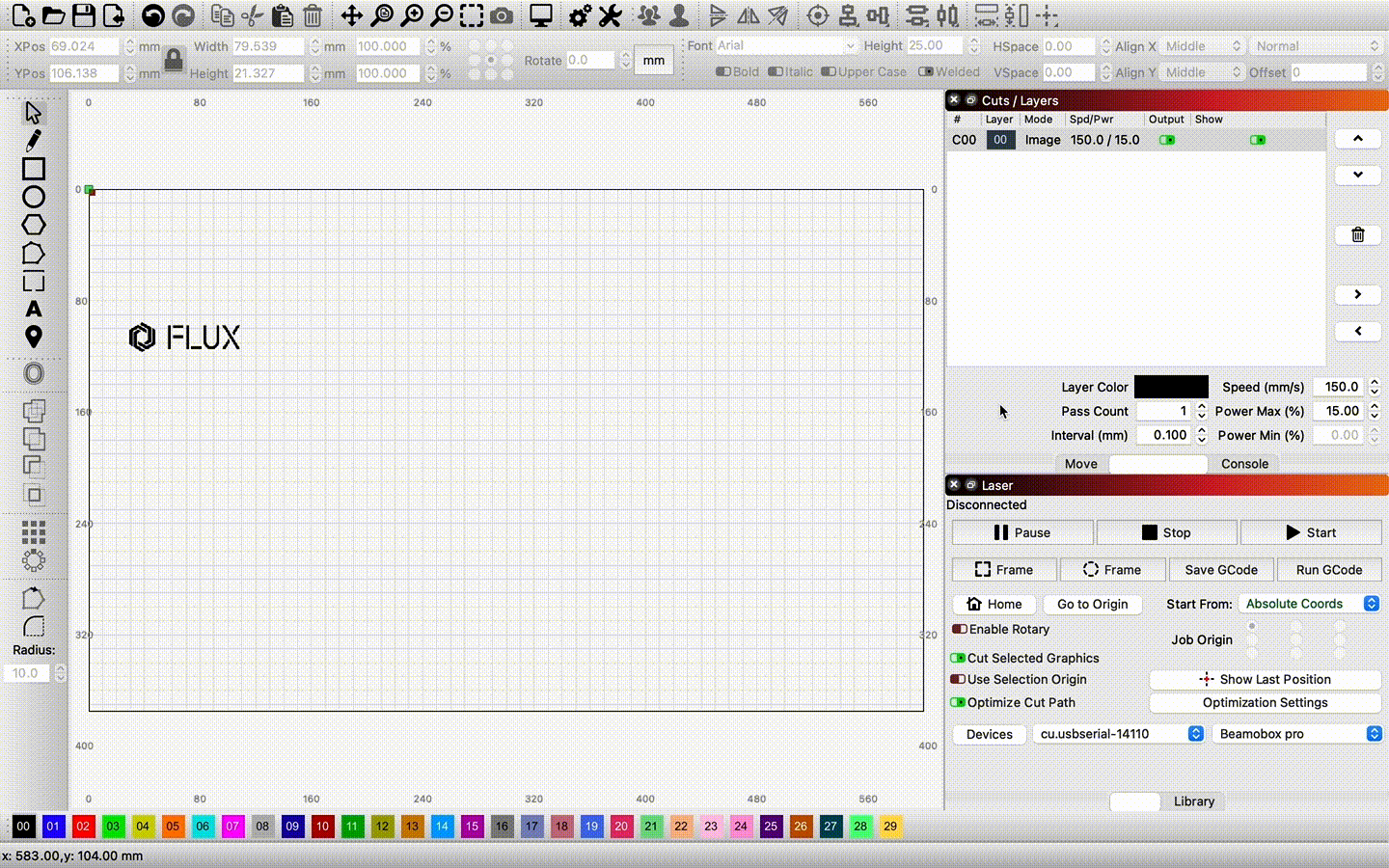

4. Stel de parameters in
Klik op een patroon of laag en stel de parameters in de rechterbenedenhoek van Cuts / Layers tabblad.

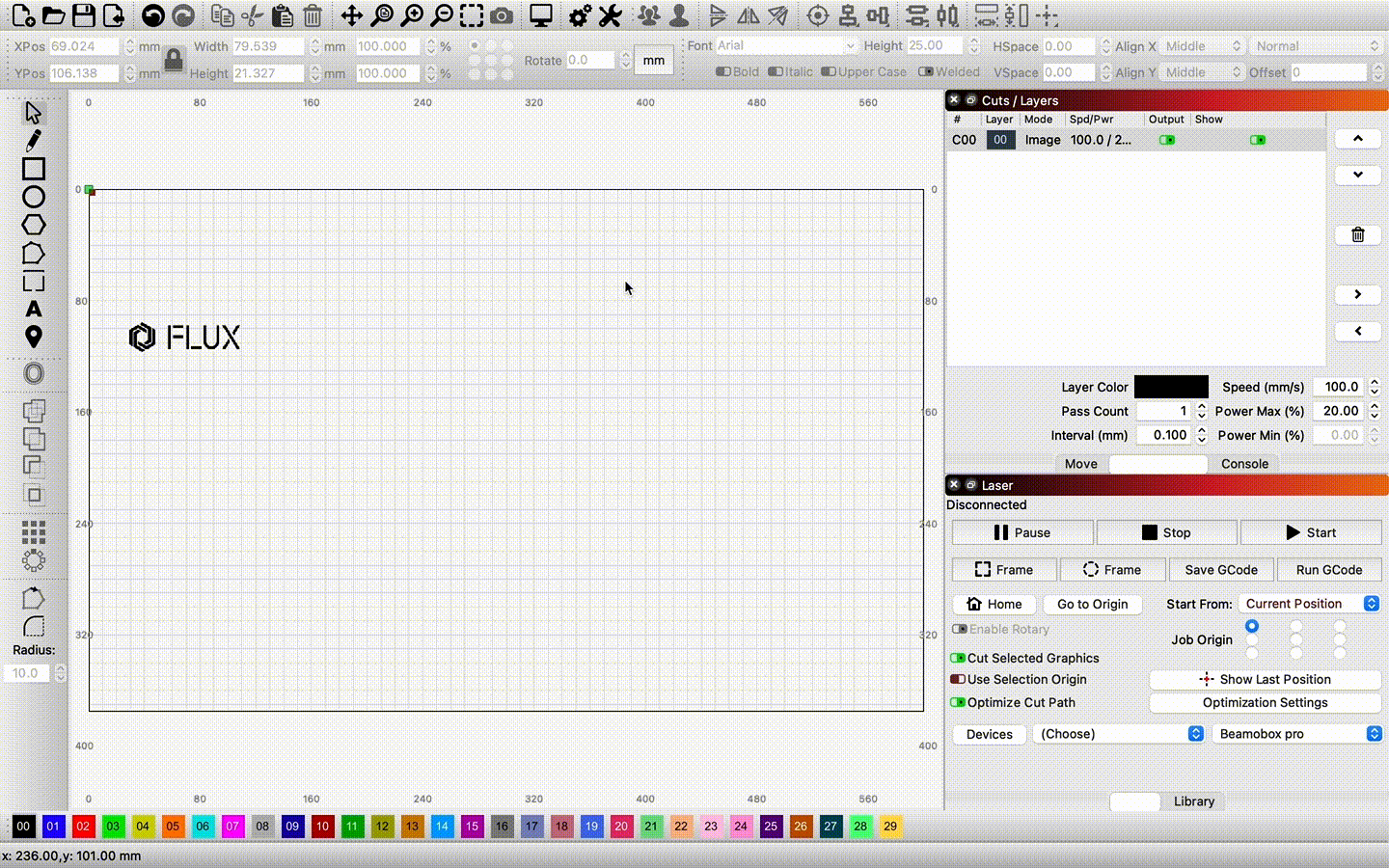

5. Schakel het "Overscannen"-effect in
- Als de laag is ingesteld op "Fill, Fill + line, Image of Offset Fill" modus, raden we aan om de "Overscannen" functie te activeren.
- Dubbelklik op een laag om de "Cut Instellings Editor"te openen. Schakel het Overscannen-effect in en voer het percentage in.
Let op: Parameterinstellingen verschillen per snelheid en materiaal. Raadpleeg de "Aanbevolen instellingen voor materiaalparameters" onderaan dit artikel.
6. Stel de startpositie in
Selecteer "Absolute coördinaten" in de vervolgkeuzelijst "Start From" in het Laser tabblad.
Opmerking: De werking van "Absolute coördinaten" lijkt sterk op Beam Studio, dus we raden dit ten zeerste aan voor gebruikers met ervaring met Beam Studio.
Absolute coördinaten
Het hoofdbewerkingsvenster dat u ziet, representeert het werkgebied van uw machine. Alles wat u in dat gebied plaatst, wordt op de corresponderende plek op uw machine gesneden.
7. Klik op "Home" in het Laser-paneel.
Nadat u de motor hebt vrijgegeven en de laserkop hebt verplaatst, vergeet dan niet op "Home" te drukken om de positie te resetten voordat u de taak verzendt. Anders bestaat er een risico op botsing.

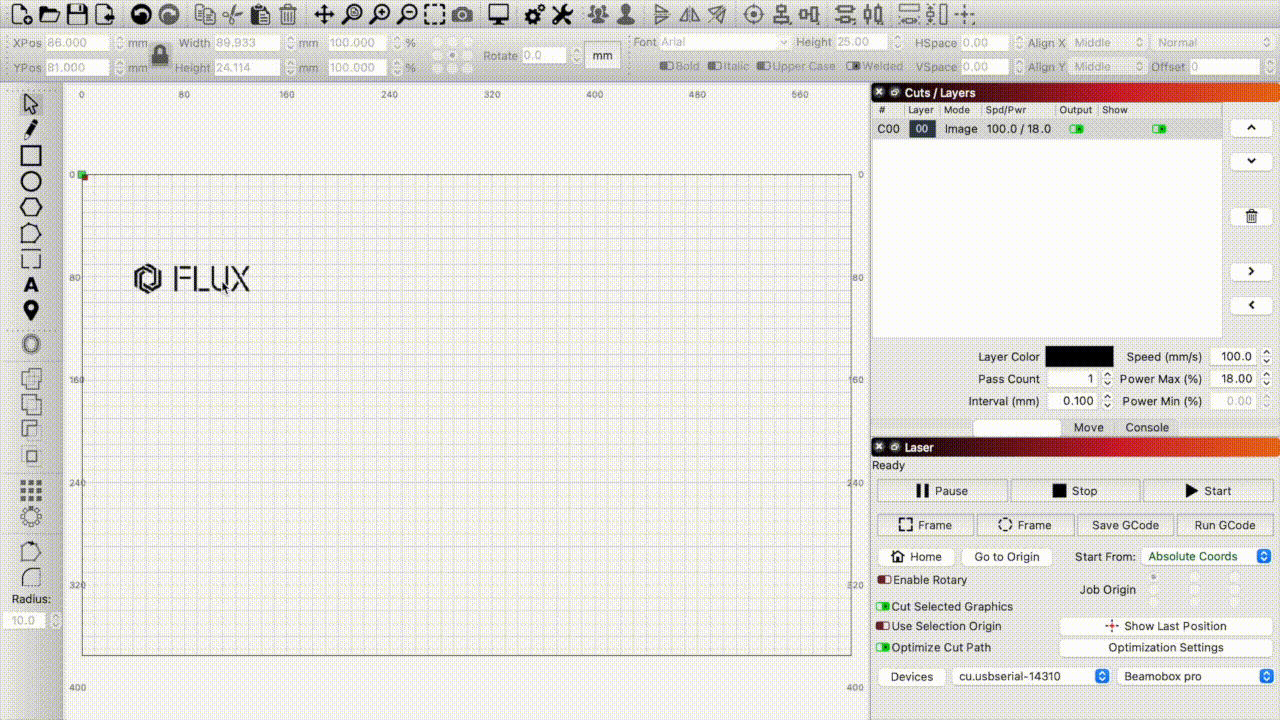

8. Selecteereer de afbeelding die u wilt voorvertonen en klik op "Frame" om te controleren of het patroon op de verwachte positie wordt gegraveerd.

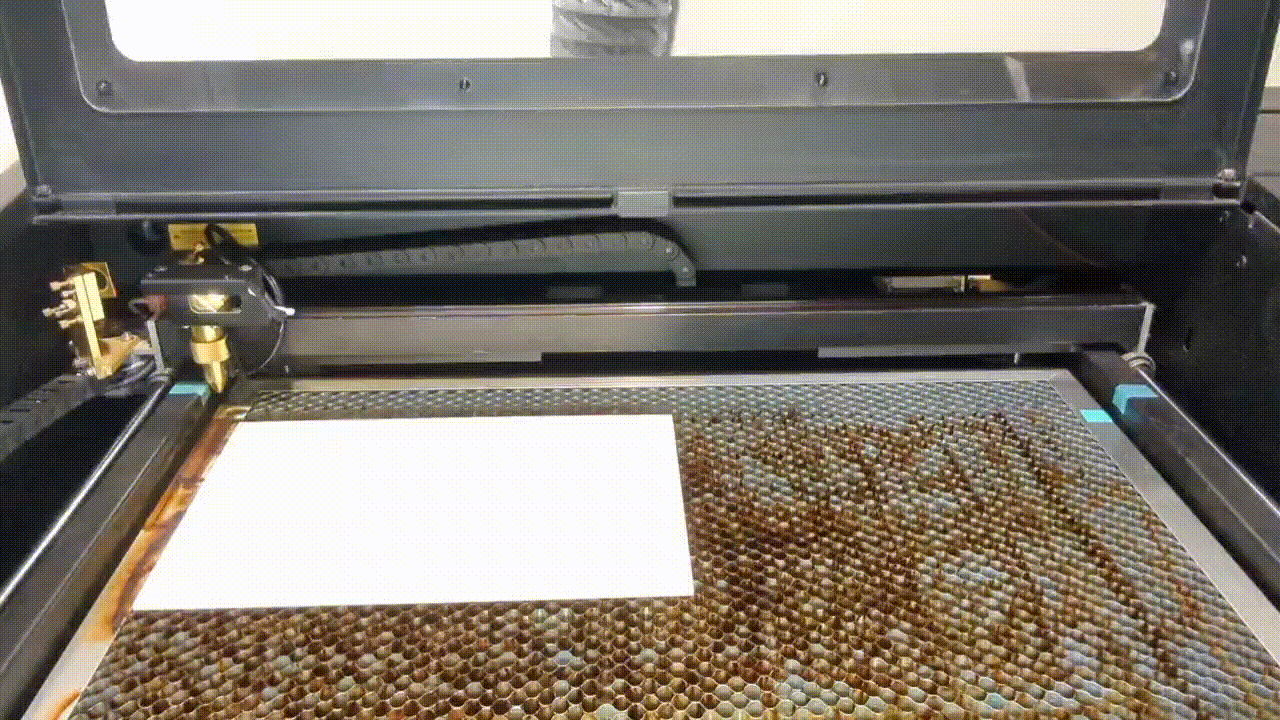

9. Sluit de deur
10. Klik op "Home" en verstuur de opdracht
Selecteereer de afbeelding en klik op het "Start" in het Laser tabblad om de opdracht te versturen.
Opgelet: Het verwijderen van de kabel tijdens de uitvoering van het project zal de bewerking stoppen. Zorg ervoor dat de kabel goed is aangesloten tijdens de uitvoering van de opdracht.
11. Graveerresultaten
Opmerking: Als het graveerresultaat vaag, onduidelijk of licht van kleur is, controleer dan of de laserkop nauwkeurig is scherpgesteld.
____________________________________________________________________________________
Naast Absolute coördinaten zijn er andere opties om LightBurn te vertellen hoe het patroon binnen het werkgebied van uw machine moet worden geplaatst.

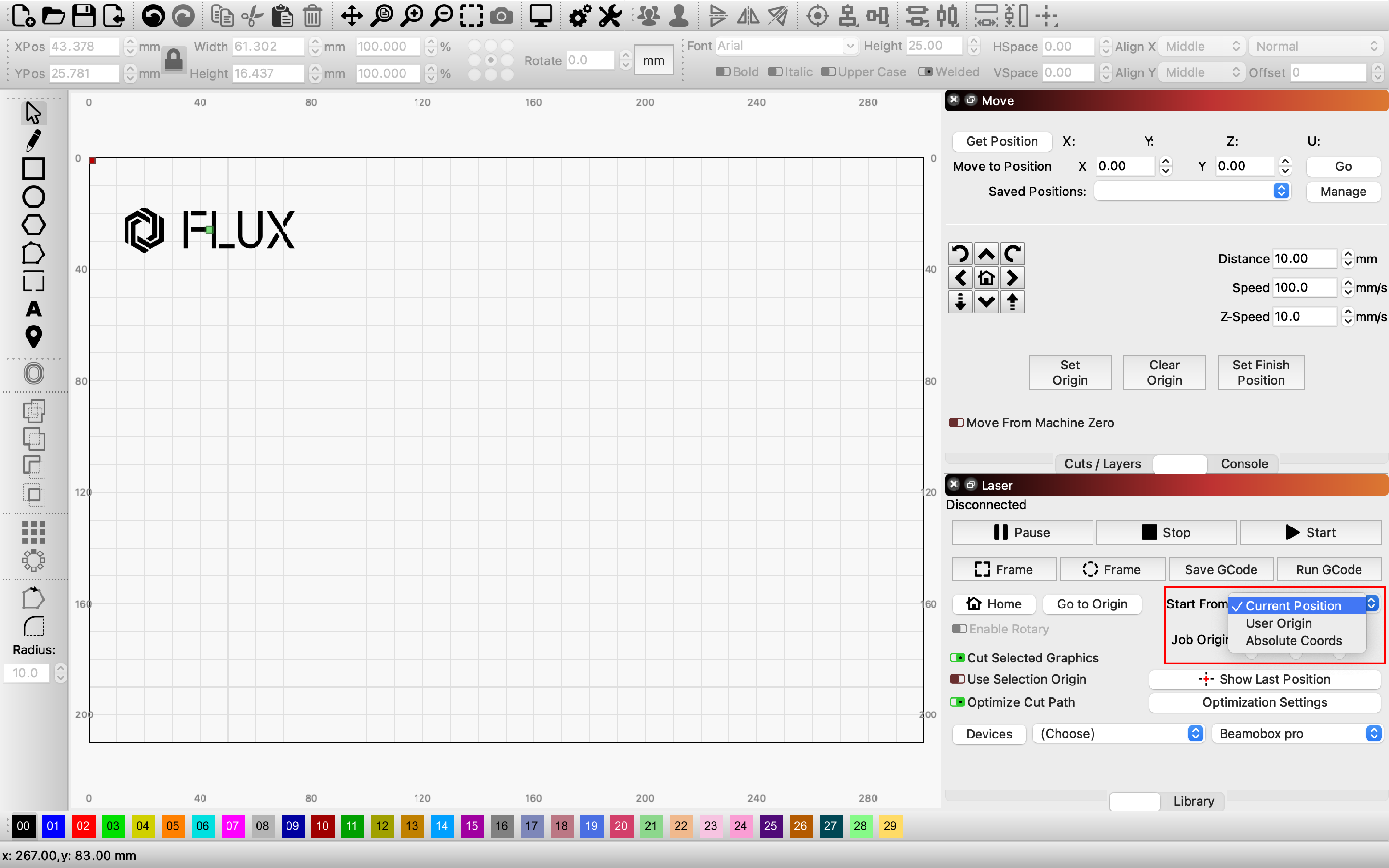

Huidige positie
De taak snijdt/graveert op basis van de huidige positie van de laserkop.
Taaknulpunt
Instelling "Taaknulpunt" geeft aan LightBurn aan hoe de taak ten opzichte van de laser moet worden gepositioneerd.
(De groene "Taaknulpunt"-indicator in het hoofdbewerkingsvenster verplaatst zich wanneer u de instellingen wijzigt.)
____________________________________________________________________________________
Aanbevolen instellingen voor materiaalparameters
Beambox
| materiaal | Vermogen | Snelheid | Uitvoeren | Overscannen | |
| Hout | 3mm snijden | 60.0 % | 6.0 mm/s | 1 keer | - |
| Hout | 5mm snijden | 60.0 % | 3.0 mm/s | 1 keer | - |
| Hout | Graveren | 20.0 % | 100.0 mm/s | 1 keer | 5% |
| Acryl | 3mm snijden | 60.0 % | 8.0 mm/s | 1 keer | - |
| Acryl | 5mm snijden | 60.0 % | 4.0 mm/s | 1 keer | - |
| Acryl | Graveren | 20.0 % | 100.0 mm/s | 1 keer | 5% |
Beambox Pro
| materiaal | Vermogen | Snelheid | Uitvoeren | Overscannen | |
| Hout | 3mm snijden | 55.0 % | 7.0 mm/s | 1 keer | - |
| Hout | 5mm snijden | 55.0 % | 4.0 mm/s | 1 keer | - |
| Hout | Graveren | 18.0 % | 100.0 mm/s | 1 keer | 5% |
| Acryl | 3mm snijden | 55.0 % | 7.0 mm/s | 1 keer | - |
| Acryl | 5mm snijden | 55.0 % | 4.0 mm/s | 1 keer | - |
| Acryl | Graveren | 18.0 % | 100.0 mm/s | 1 keer | 5% |
_________________________________________________________________________________
Roterend graveren
Raadpleeg het volgende artikel op basis van de module van de rotatie-as.
