Beambox / Beambox Pro - Camerakabel vervangen (Probleemoplossing camera)

Probleemoplossing

Als de voorbeeldweergave voorheen werkte maar vastloopt bij het starten van de cameravoorbeeldweergave, voer dan de volgende controle uit:

a. Druk op de knop Onderhoud op het scherm.

b. Klik op "Motor" en verplaats de laserkop naar het midden van het werkgebied.

c. Druk op "Camera" en beweeg rond om te zien of er een beeld op het touchscreen verschijnt.

Als u een real-time beeld krijgt, is er waarschijnlijk een probleem met de internetverbinding. Raadpleeg dit artikel om de huidige verbinding te controleren.

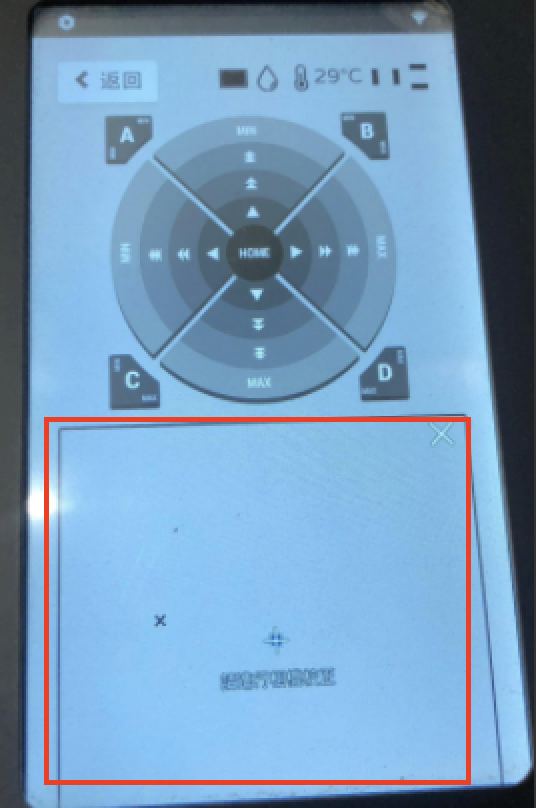

Als u een klein blauw vraagtekenpictogram ziet zoals bijgevoegd, moet de camerakabel mogelijk worden vervangen.

Maak een foto van het touchscreen en neem contact op met uw wederverkoper voor verdere assistentie of vervanging.

Camera USB-kabel vervangen (Schakel alstublieft Engelse ondertiteling in op YouTube):

1. Test of de nieuwe kabel werkt.

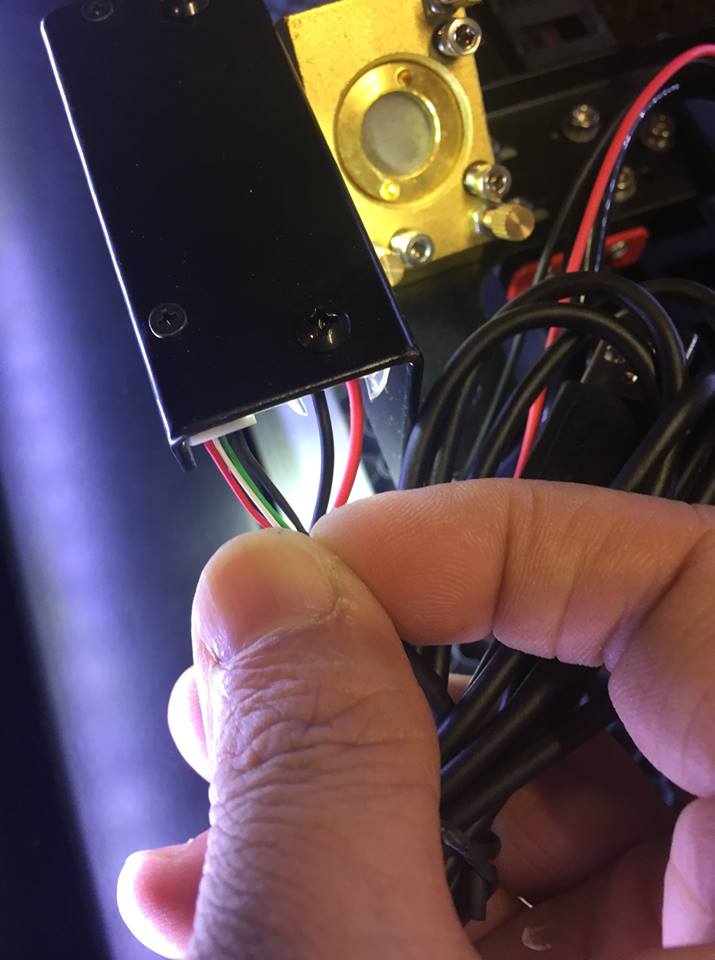

Verwijder de oude connector van de camera. Sluit één uiteinde van de nieuwe kabel aan. Steek de andere USB-stekker in de achterkant van de machine. Test vervolgens de camerafunctie door op Onderhoud -> Snapshot op het touchscreen te drukken. Als u een real-time beeld kunt krijgen, ga dan verder met het proces.

2. Verwijder de oude USB-kabel

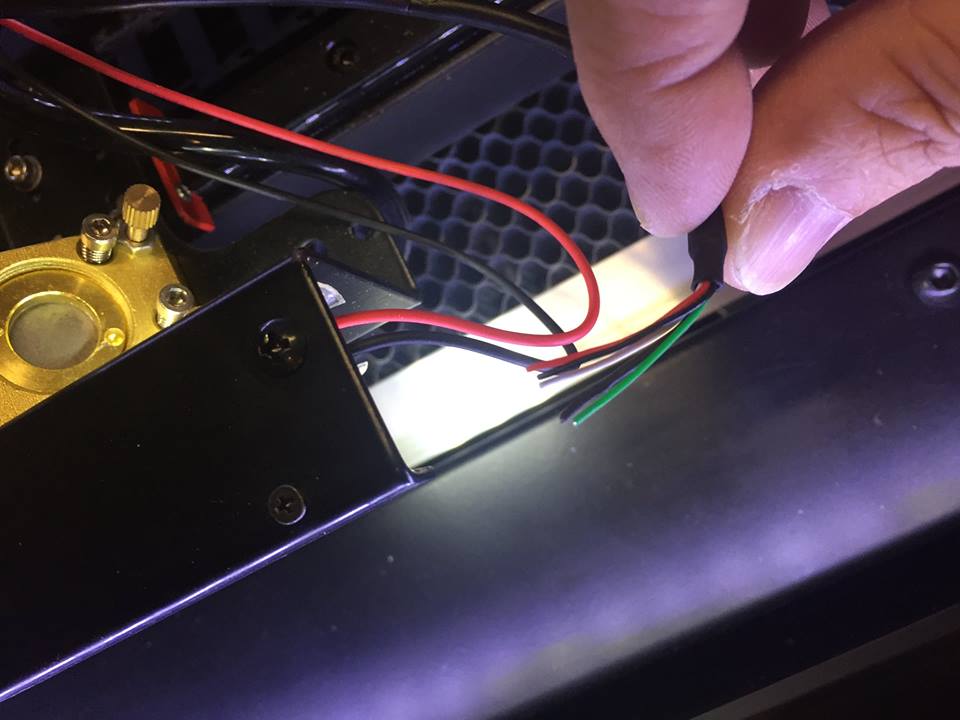

Knip de connector van de oude USB-kabel af, zodat het verwijderen gemakkelijker gaat.

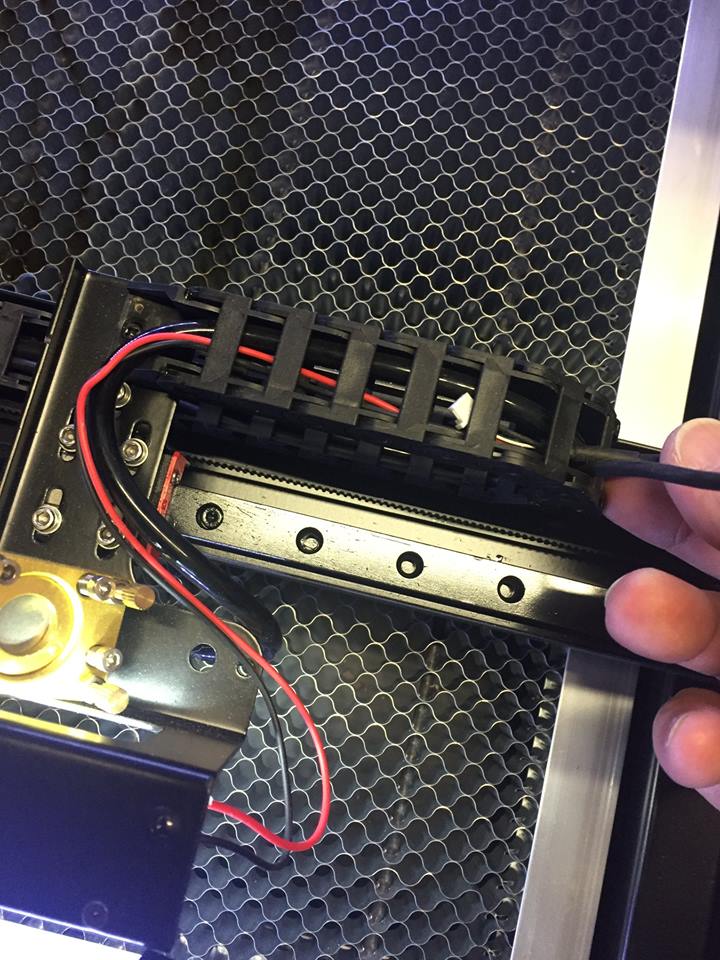

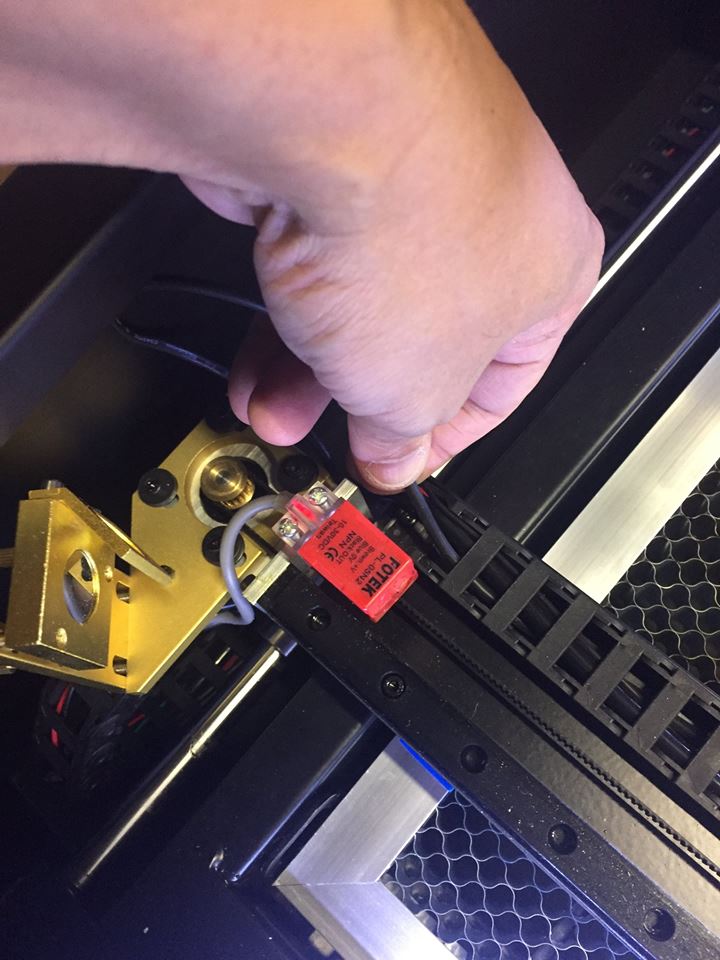

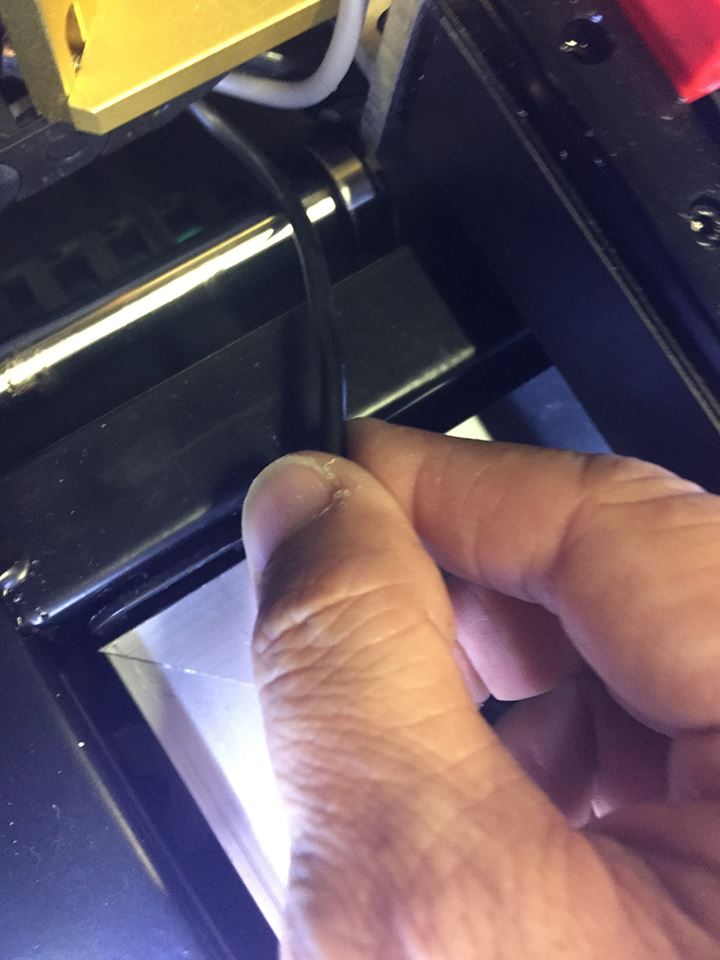

3. Trek de oude USB-kabel uit de linkerkant van de X-as kabelgeleider.

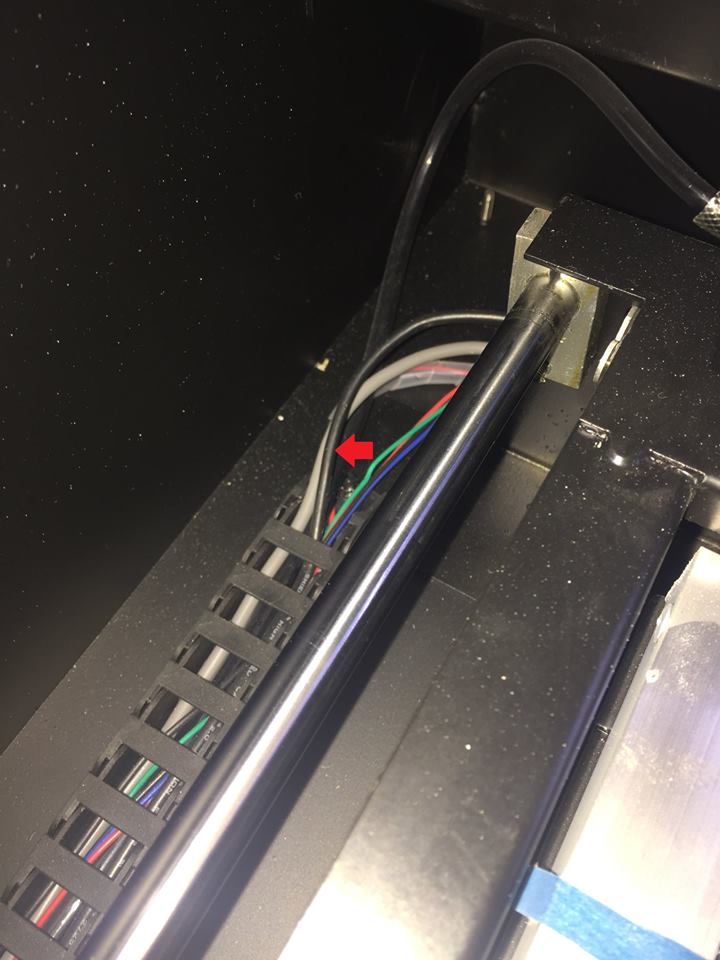

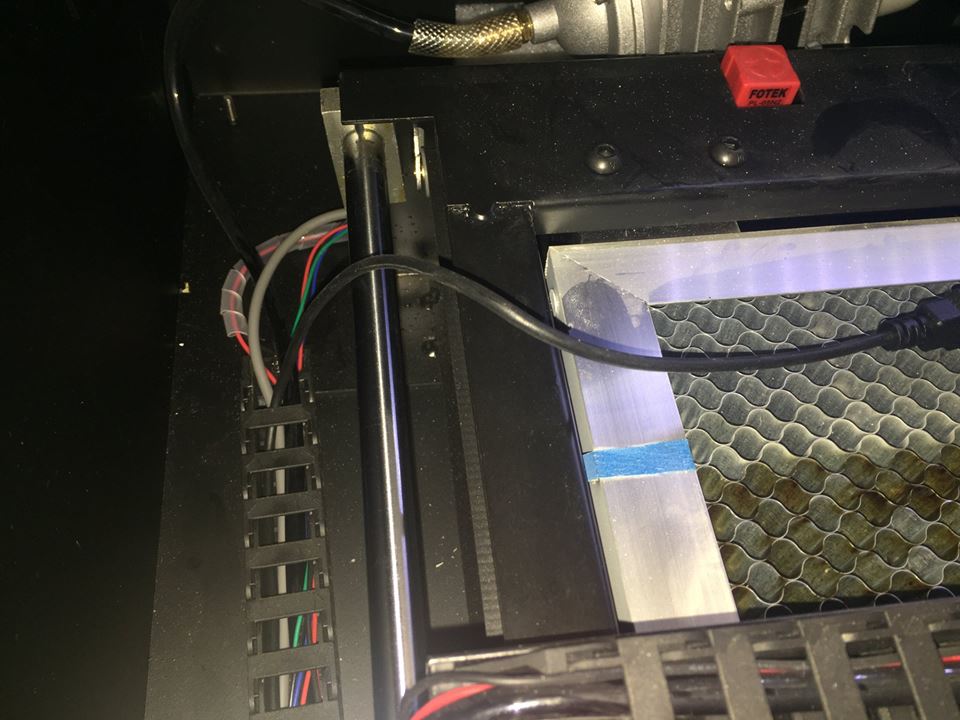

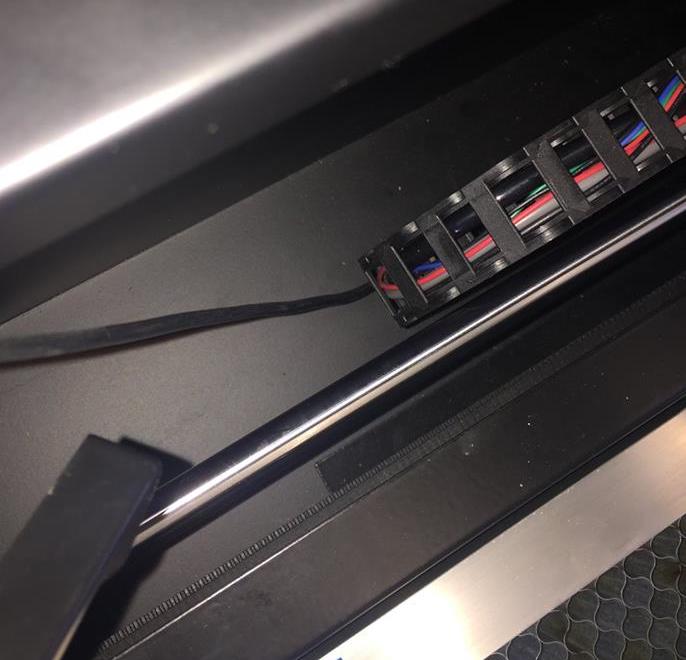

4. Trek de USB-kabel uit de Y-as kabelgeleider.

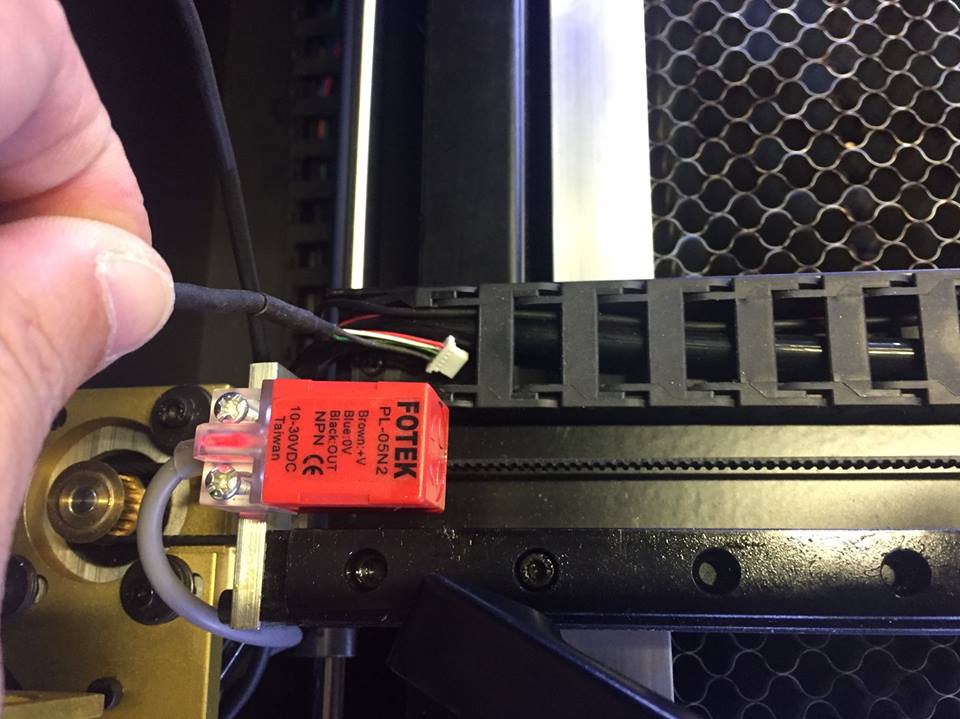

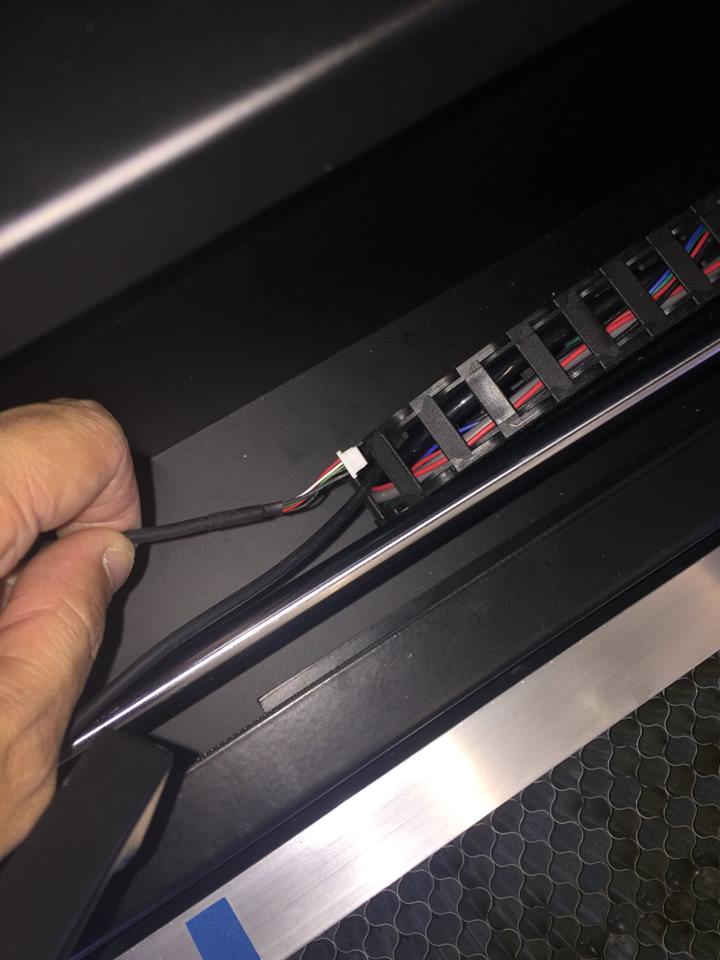

5. Koppel de oude kabel los en sluit de nieuwe aan.

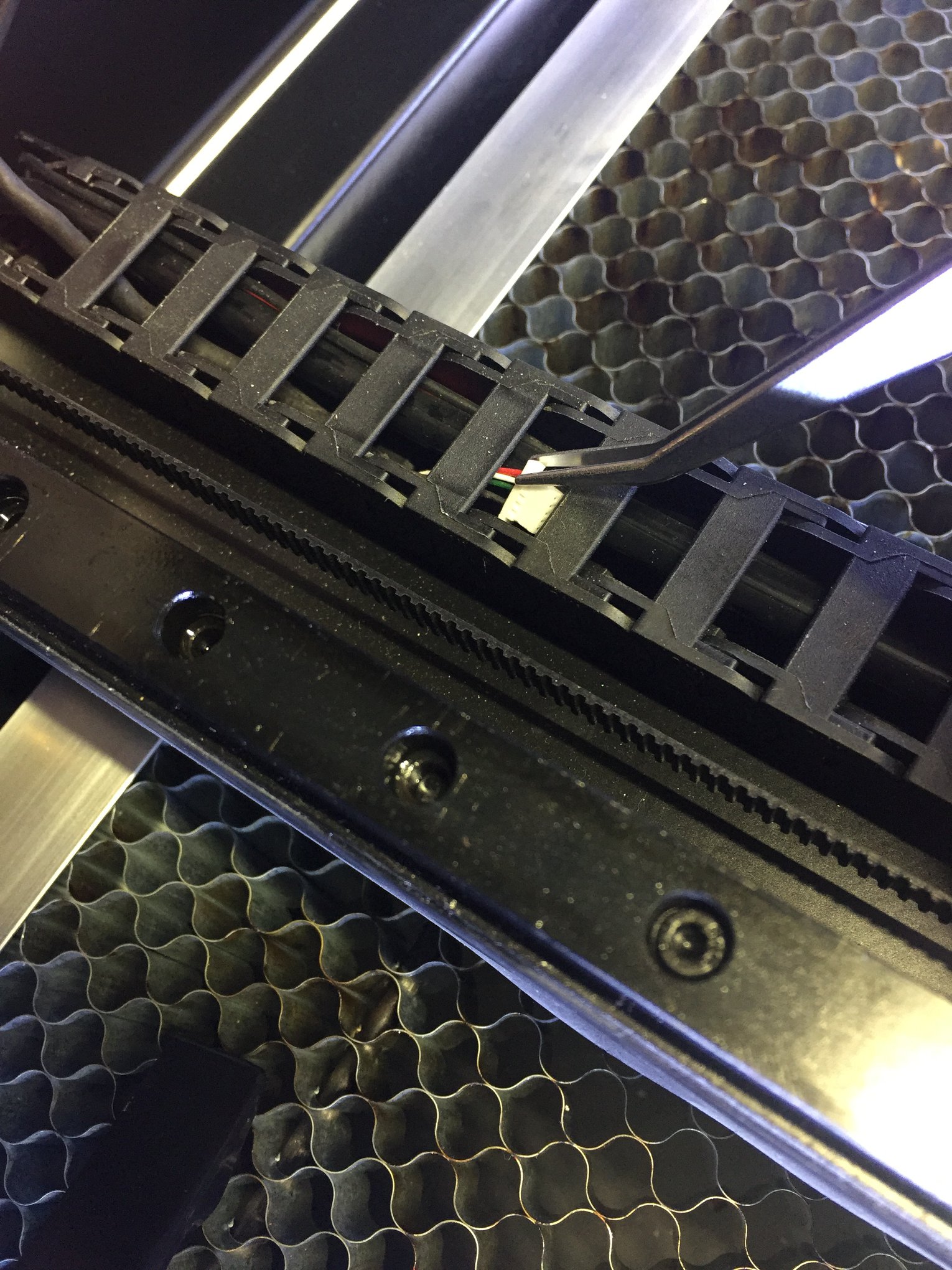

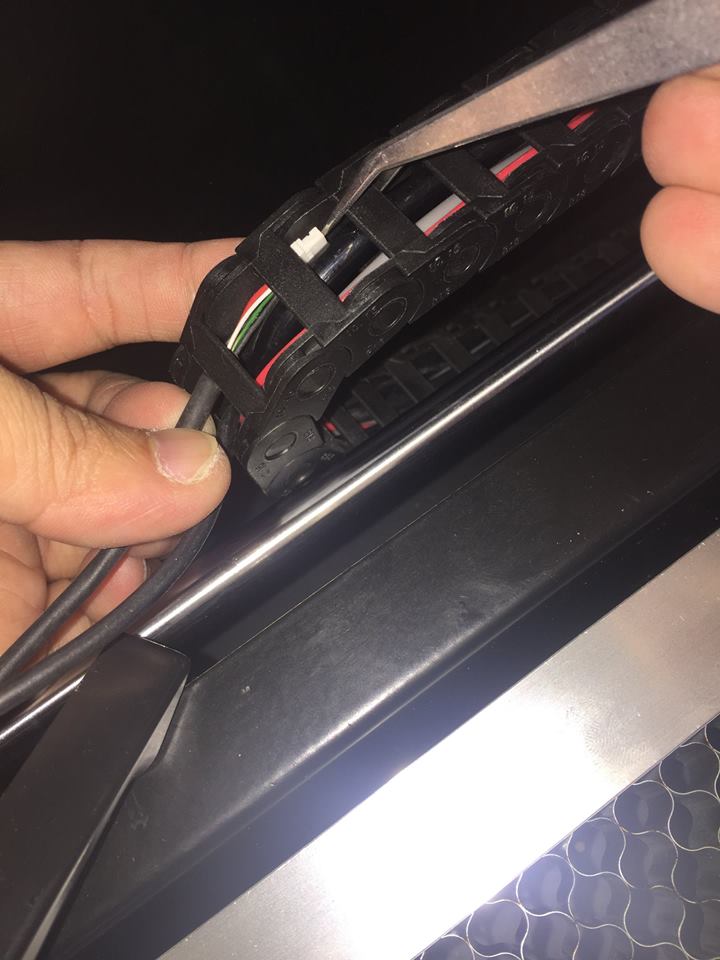

6. Leid de nieuwe kabel langs dezelfde route. Pincetten kunnen handig zijn bij het doorvoeren.

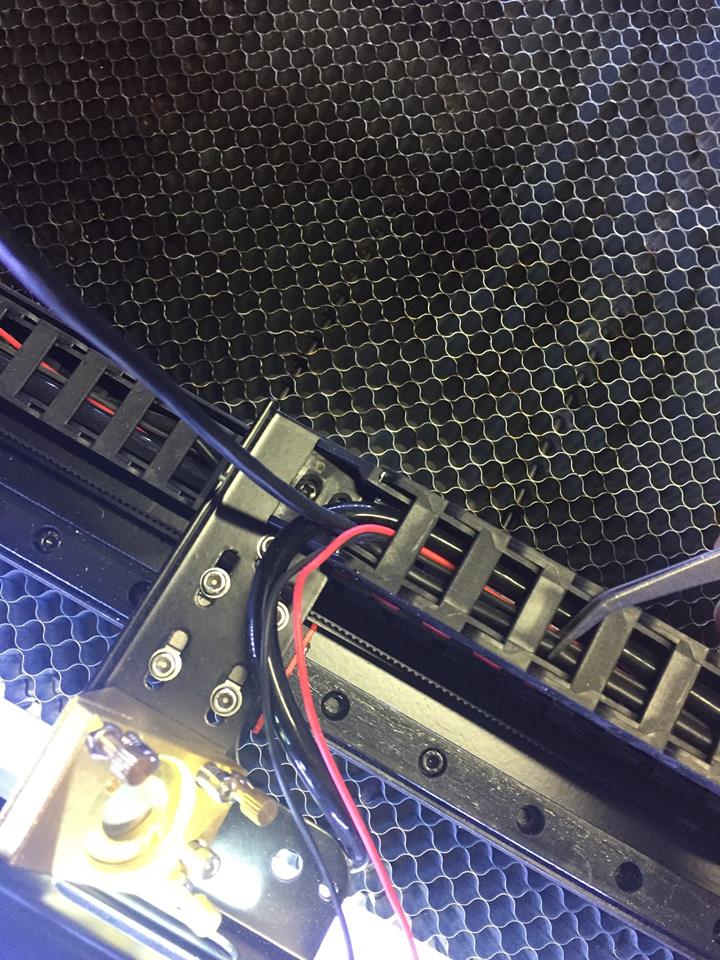

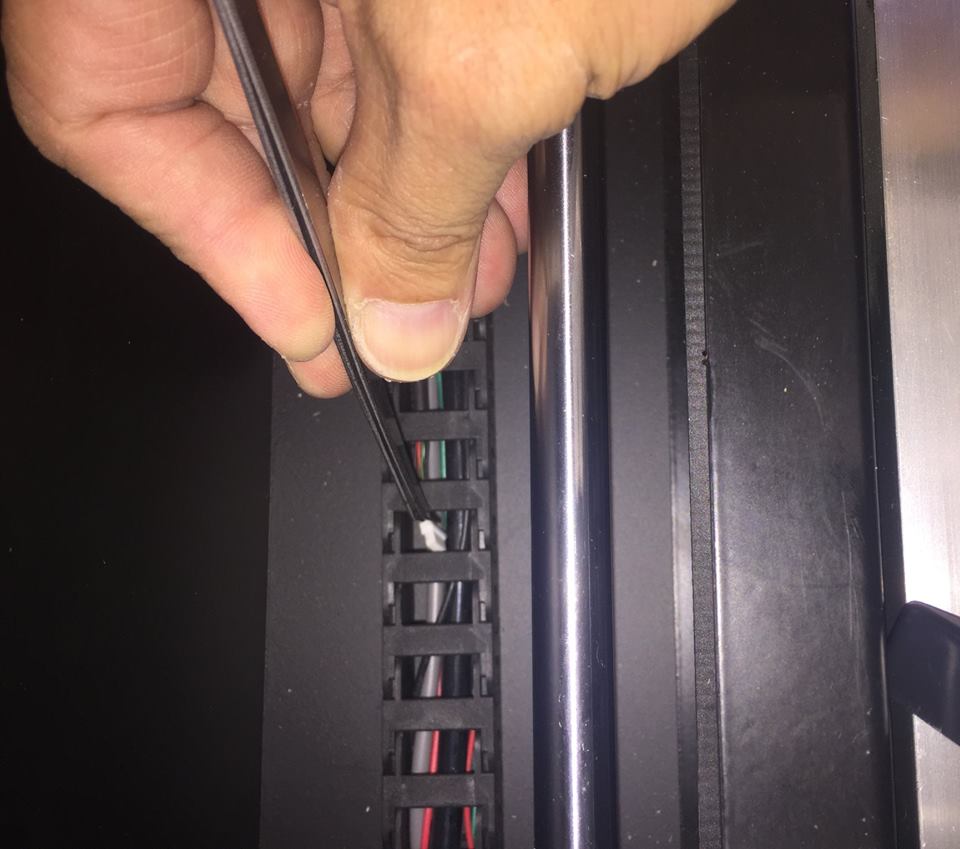

7. Het is gemakkelijker als de kabel volledig is uitgestrekt op de gebogen positie van de ketting. Ga door met het proces totdat de kabel helemaal is doorgevoerd.

8. Ga verder met het proces voor de kabelketting van de X-as.

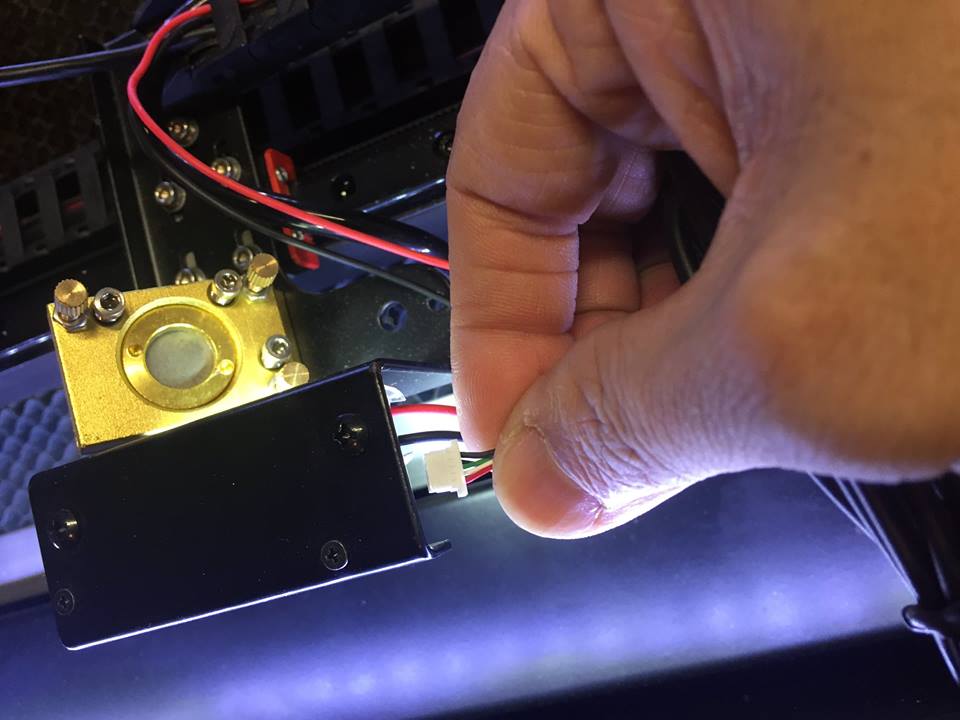

9. Sluit de kabel weer aan op de camera en de vervanging is voltooid.
